Высота, ширина и длина ступени лестницы по ГОСТ

Основные требования к лестницам в многоэтажных домах

В вышеуказанном СНиП п рописаны следующие требования:

1. Наклон и ширина лестничных пролётов , параметры площадок и пандусов, высота проходов по лестницам, величина вертикали, горизонтальной плоскости ступеней, а также высота дверных проёмов обязаны быть таковыми, которые обеспечивают безопасное пользование ими.
2. Марши лестниц, которые оборудованы в многоквартирном доме повышенной этажности (от трёх этажей и выше), должны проектироваться уже от 105 см, а величина максимального уклона лестничного пролёта не должна быть больше чем 1: 1,75.
3. Безопасность пользования лестницей должны обеспечиваться возведением пандусов и поручней. Высота поручней проектируется не ниже чем 90 см. В случае же когда оборудуется внешняя лестница, данный показатель возрастает до 120 см.

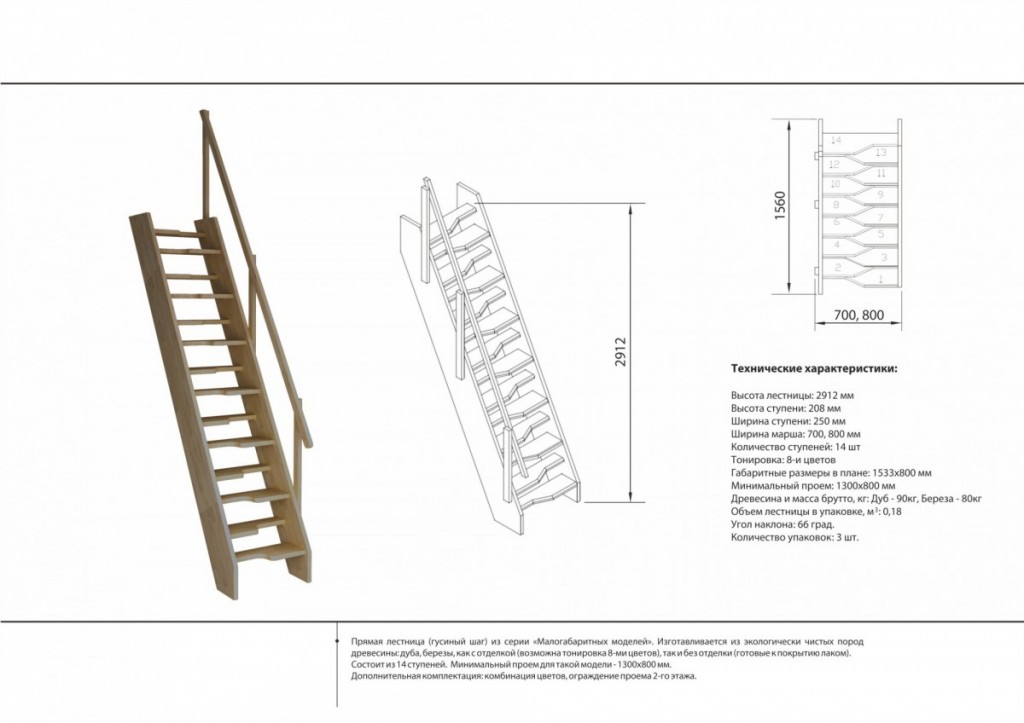

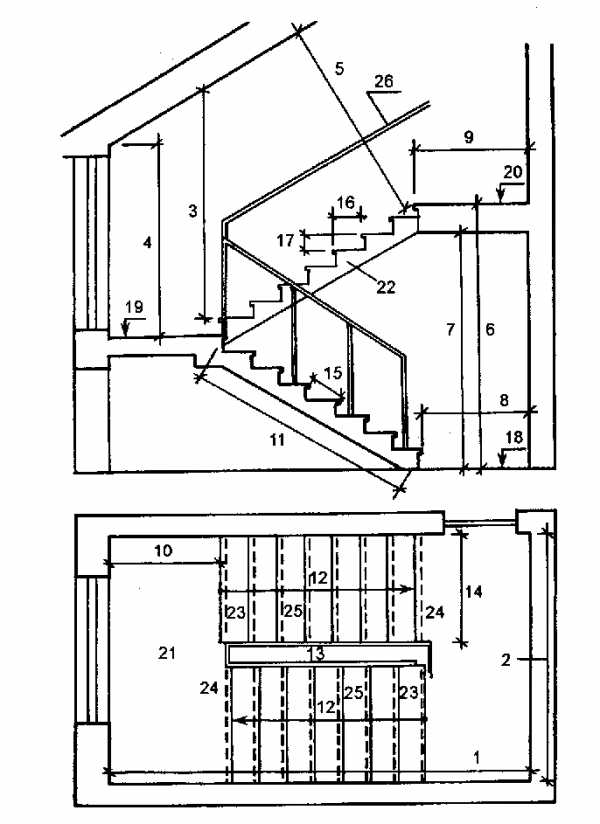

   Чертеж лестницы в многоквартирном доме

4. Такие параметры ступеней, как высота и ширина, по всей протяжённости лестничного пролёта должны быть одинаковыми во избежание травм и ушибов при спешной ходьбе по лестнице. Эта особенность объясняется тем, что человек при ходьбе настраивается на определённый ритм и динамику движения, а при разности высот или ширины ступеней данный баланс сбивается, и ходьба по таким ступеням требует от человека дополнительного внимания и концентрации.
5. Единственным исключением, касающимся разности ширины ступеней, являются винтовые лестницы и лестницы с забежными ступенями. В данном случае по объективным техническим причинам ширина ступени на всей её протяжённости не может быть одинаковой. Но здесь действует другой норматив – ширина ступени в центральной её части должна быть не меньше 18 см.
6. Ограждения лестниц в многоквартирных должны быть непрерывными и быть оборудованными перилами. Пример устройства перил в многоквартирном доме

   По техническим требованиям поручни лестничных пролётов в многоквартирных домах не должны деформироваться под воздействием на них нагрузки величиной до 0,3 кН /м.

Из чего делают пролеты, основные элементы

В первую очередь, разделяют конструкции по материалу

. Чаще всего это дерево, металл, железобетон, стекло или их сочетания

Конструктивно лестницы состоят из:

• проступи

  – горизонтальная поверхность ступеньки;

• подступенка

  – вертикальная поверхность между соседними ступенями;

• перил

  ;

• балясин

  – стойки, на которых устанавливают перила.

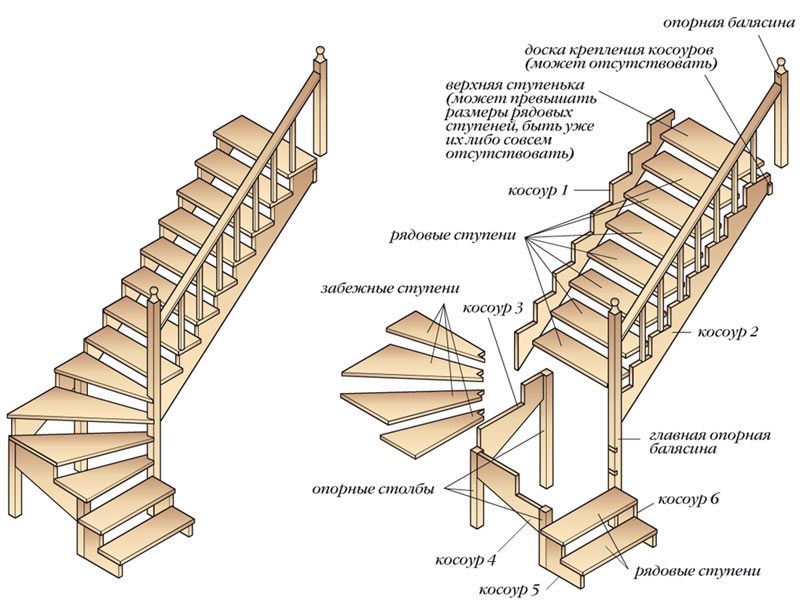

Элементы маршей

В некоторых моделях (стеклянные, металлические) могут отсутствовать подступенки и балясины. Такие конструкции выглядят красивыми и воздушными, но по ним следует передвигаться осторожно.

Независимо от вида конструкции лестницы, должны быть соблюдены нормы безопасности

.

Лестницы

Ширина марша лестниц, доступных МГН, должна быть, как правило, не менее 1,35 м. При расчётной ширине марша лестницы 2,5 м и более следует предусматривать дополнительные разделительные поручни.

Все ступени в пределах марша должны быть одинаковой геометрии и размеров по ширине проступи и высоте подъёма ступеней. Допускается изменять рисунок проступей нижних ступеней первого марша открытых лестниц (п. ).

Ширина проступей лестниц, кроме внутриквартирных, должна быть не менее 0,3 м, а высота подъёма ступеней – не более 0,15 м. Уклоны лестниц должны быть не более 1:2. Ступени лестниц на путях движения инвалидов и других маломобильных групп населения должны быть сплошными, ровными, без выступов и с шероховатой поверхностью. Ребро ступени должно иметь закругление радиусом не более 0,05 м. Боковые края ступеней, не примыкающие к стенам, должны иметь бортики высотой не менее 0,02 м (п. ).Пандусы

Максимальная высота одного подъёма (марша) пандуса не должна превышать 0,8 м при уклоне не более 8%. При перепаде высот пола на путях движения 0,2 м и менее допускается увеличивать уклон пандуса до 10%. В исключительных случаях допускается предусматривать винтовые пандусы.

Ширина пандуса при исключительно одностороннем движении должна быть не менее 1,0 м, в остальных случаях – принимать по ширине полосы движения согласно

Площадка на горизонтальном участке пандуса при прямом пути движения или на повороте должна быть глубиной не менее 1,5 м (п. ).Несущие конструкции пандусов следует выполнять из негорючих материалов с пределом огнестойкости не менее R60, а ограждающих конструкций помещений пандусов – не менее R120 (п. ).

Следует предусматривать бортики высотой не менее 0,05 м по продольным краям маршей пандусов, а также вдоль кромки горизонтальных поверхностей при перепаде высот более 0,45 м для предотвращения соскальзывания трости или ноги (п. ).Поручни

Вдоль обеих сторон всех лестниц и пандусов, а также у всех перепадов высот более 0,45 м необходимо устанавливать ограждения с поручнями. Поручни пандусов следует, как правило, располагать на высоте 0,7 и 0,9 м, у лестниц – на высоте 0,9 м, а в дошкольных учреждениях также и на высоте 0,5 м.

Поручень перил с внутренней стороны лестницы должен быть непрерывным по всей её высоте. Завершающие части поручня должны быть длиннее марша или наклонной части пандуса на 0,3 м (п. ).

На верхней или боковой, внешней по отношению к маршу, поверхности поручней перил должны предусматриваться рельефные обозначения этажей. Размеры цифр должны быть, не менее, м: ширина – 0,01, высота – 0,015, высота рельефа цифры – не менее 0,002 м (п. ).

Какая должна быть ширина ступенек для комфортного передвижения?

Функциональная ширина лестничного марша определяется пропускной способностью лестницы с учетом того, что для прохода одного человека достаточно 0,6—0,7 м. Ширина внутриквартирных лестничных маршей должна быть не менее 0,9—1,0 м, а в домах повышенной комфортности — 1,25—1,5 м.

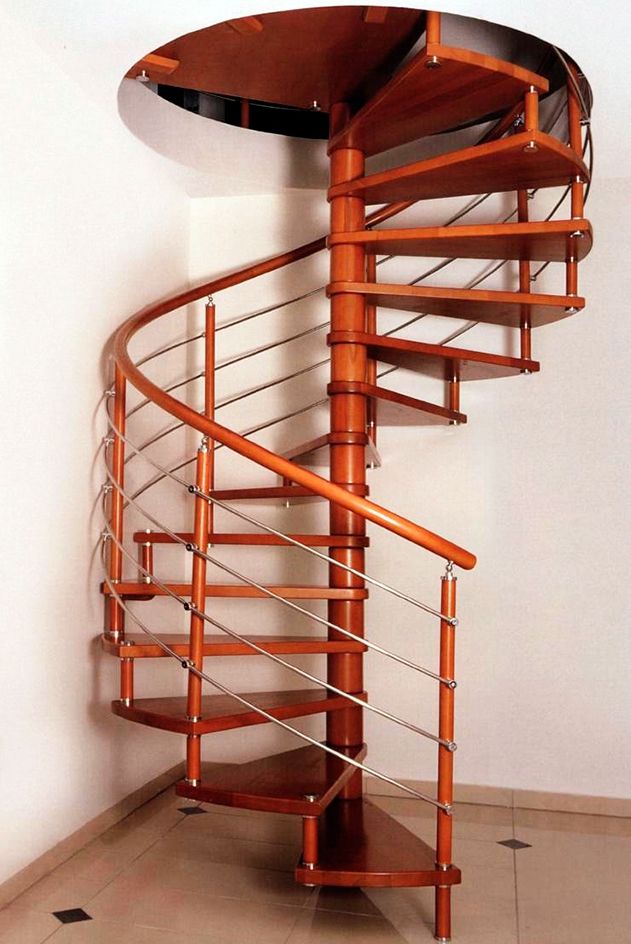

В винтовых лестницах расстояние от центральной стойки должно быть не менее 1,1 м. При расстоянии 1,5 м ширина ступени должна быть не менее 100 мм.

Для определения размера лестницы необходимо определить ее место на плане и высоту этажа, выбрать схему лестницы и размеры ступеней. Как правило, угол подъема лестничного марша составляет от 30 до 45 эксплуатации лестницы и связанная с ней гарантия безопасности зависят главным образом от относительной величины подъема марша (угла подъема). Угол подъема марша можно установить, зная местоположение лестницы в плане и высоту помещения.

Практика показывает, что лестница будет удобной и безопасной, если удвоенная высота подступенка, сложенная с шириной ступени (проступью), равняется среднему шагу человека. Длина шага человека на плоскости составляет примерно 62—64 см, удобный подъем ноги — 30—32 см. Исходя из этого, проступь определяется так: 2 А + В = 64 или А + В = 47 см, где А— высота ступени, В — ширина проступи.

Наиболее удобны для подъема лестницы с высотой ступени от 140 до 170 мм и шириной проступи от 340 до 370 мм. Высота ступени должна быть не более 200 мм и не менее 120 мм, край ступени (выступ) — порядка 20—40 мм. Чем выше ступень, тем уже делается проступь, и наоборот. Однако ширина ступени должна быть, по крайней мере, равной ее высоте.

Средняя линия марша — это воображаемая линия, которая в прямолинейных маршах проходит по середине ширины марша, а в криволинейных лестницах — на расстоянии 40—50 см от края пролета;  для винтовых лестниц — по оси центральной опоры. Проступи ступеней криволинейного марша имеют на поворотах клиновидную форму, причем узкая сторона проступи должна быть не менее 140 см,

Поднимаясь по криволинейной лестнице, человек чаще всего отклоняется от центральной линии. Чтобы исключить такие неудобства, лестницу конструируют с рассредоточенными ступенями с постоянным изменением их ширины по всей длине марша.

Высоту прохода в свету — минимальное расстояние по вертикали между верхней кромкой проступи и нижней кромкой вышерасположенного конструктивного элемента— принимают не менее 1900—2000 мм. По мере подъема по лестнице этот размер должен сохраняться.

Количество ступеней зависит от высоты потолка и угла наклона лестницы. Например, при высоте потолка 2 м 60 см и угле наклона 45° в лестнице будет 13 ступенек высотой 20 см. При расчете количества ступеней их ширина значения не имеет.

Итак, после того как четко определены тип лестницы, место ее расположения в доме, количество ступеней, их ширина и высота, угол наклона, можно заняться дизайном и оформлением.

Современные отделочные материалы позволяют реализовывать самые смелые дизайнерские проекты. Здесь многое зависит от вкуса и общего стиля интерьера. Сложно представить гармоничное сочетание, например, массивной дубовой лестницы и суперсовременного дизайна в стиле хай-тек. Или: старинная ореховая мебель и напольные часы с боем вряд ли будут хорошо смотреться на фоне стеклянно-металлической винтовой конструкции.

Если же говорить об аксессуарах, то, скажем, деревянные лестницы по традиции часто украшаются резными балясинами и перилами. Еще делают овальные входные площадки, начальные стойки в виде деревянных скульптур ручной работы, розетки на косоуре.

Металлические конструкции нередко окрашивают в самые разнообразные цвета — современные полимерные и лакокрасочные материалы позволяют сделать лестницу достаточно нарядной. Сейчас в моду вошли лестницы с коваными перилами и балясинами. Витое литье придает комбинированной лестнице изящество и воздушность, особенно если это винтовая конструкция.

Другое новшество — подсветка ступеней. Если лестница открытая, без боковых планок, то светильники, расположенные с «изнанки» лестницы, мягко освещают каждую ступеньку. Когда такие светильники вмонтированы в косоур, можно использовать их как дополнительный источник света вечером или в ночное время.

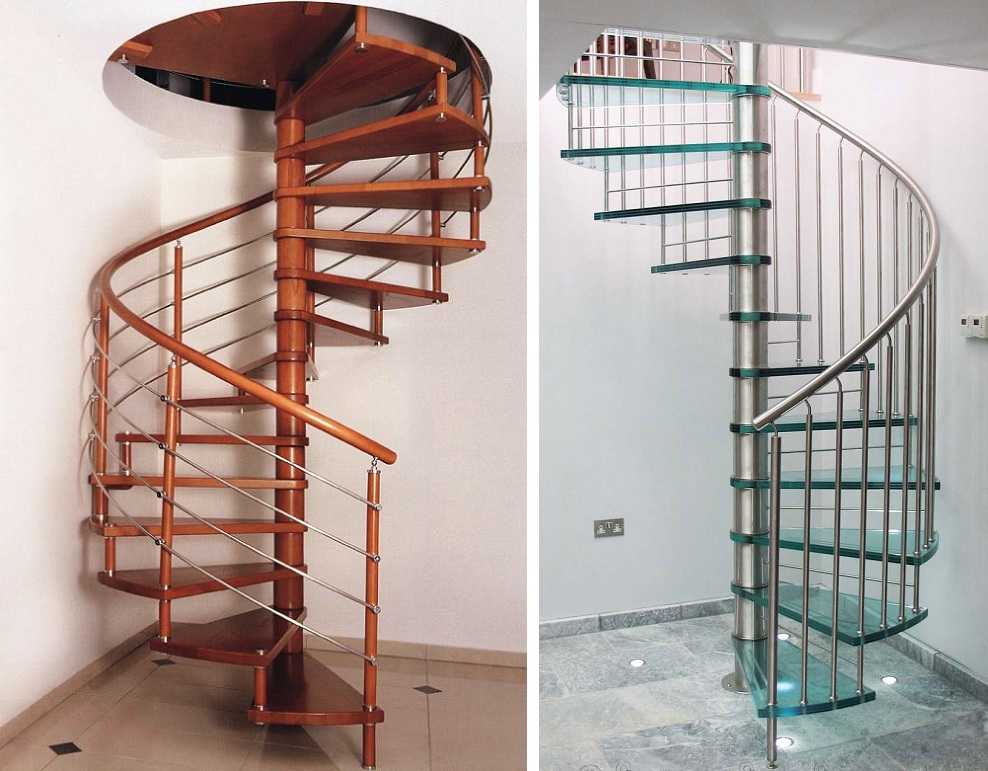

Есть и множество других решений, к примеру винтовая лестница с креплением в стену, лестничные стойки из стекла, винтовая восьмиугольная лестница, вертикальная прямая, вертикальная со ступенями раз-ной формы, комбинированная с мраморной облицовкой ступеней и деревянными балясинами и перилами и т. д. и т. п.

Как рассчитать размер лестницы интересное видео

Требования по ГОСТу

Согласно букве закона, лестничные перила должны конструироваться только с учетом общепринятых норм. В противном случае, у владельца конструкции могут возникнуть проблемы, особенно когда речь идет об общественных местах.

В каких случаях устанавливают перила

Для того чтобы не возникло проблем с надзорными органами в области строительства, при проектировании лестничных конструкций необходимо обязательно соблюдать требования действующего законодательства.

ГОСТ 23120–78 гласит, что любая лестничная конструкция, высота которой более трех ступеней должна иметь боковое ограждение. Но есть небольшая оговорка, это требование не относится к наружным капитальным конструкциям (имеется ввиду крыльцо здания), хотя и в этом случае устанавливаются парапеты с обеих сторон.

В данном случае перила играют, скорее, чисто декоративную роль

Нормативные документы гласят, что необходимость установки перил зависит от размеров лестничного пролета. Если его ширина не больше 125 см, то устанавливаются ограждения лишь с одной стороны, но при условии, если с другой стороны находится капитальная перегородка или стена.

Наличие капитальной стены позволяет не устанавливать вторые перила

Хотя для удобства в стену нередко монтируют поручень

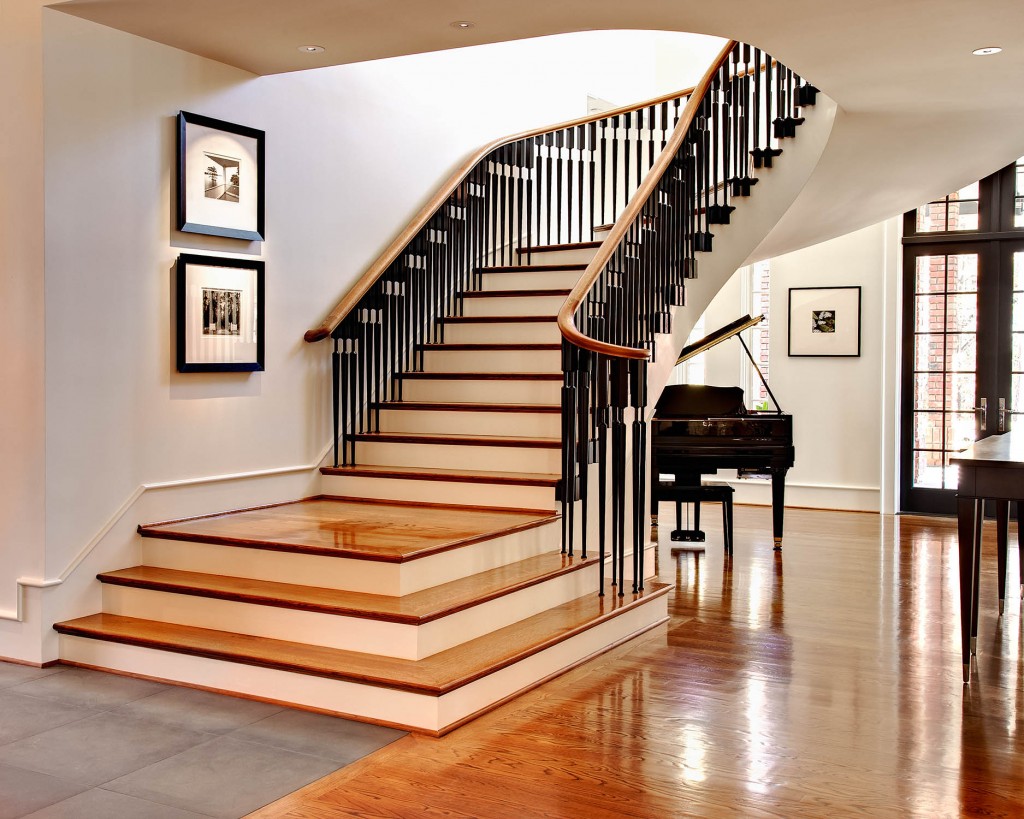

Криволинейные лестничные конструкции огораживаются перилами с обеих сторон, а винтовые — лишь с одной, так как противоположный край ступени крепится к осевому блоку.

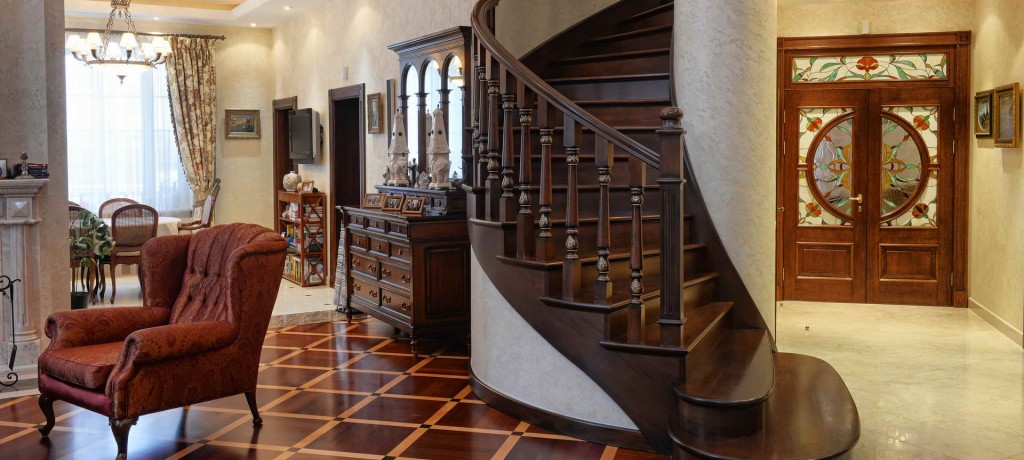

Чисто визуально поворотные лестницы только выигрывают от двухсторонних перил

Даже односторонних перил достаточно для обеспечения безопасности на винтовой лестнице

Винтовые лестницы на тетивах или косоурах могут не иметь осевого блока, так что нуждаются в перилах с двух сторон.

Лестница на косоуре с двухсторонними перилами

Винтовая лестница на тетивах с двухсторонними перилами

А вот такие лестницы хороши только в проекте. На деле же они довольно опасны

Официально признанные виды лестничных ограждений

Перилами повышенной надежности считаются ограждающие конструкции, которые изготовлены из монолитных или других сборных панелей и устанавливаются по краям лестничных пролетов. Чаще всего такие конструкции используются в общественных местах. Высота перил лестницы строго регламентирована нормативными документами.

В последнее время все чаще использую сплошные стеклянные перила, благодаря их отменному внешнему виду и таким же характеристикам

Самыми распространенными являются решетчатые, которые устанавливаются на вертикальных опорных столбах. Расстояние между ними заполняется перекладинами или наклонными прутами. Эта конструкция служит защитой и поддерживает поручень.

Пример простых и стильных перил, которые можно встретить во многих офисных зданиях

Параметры высоты перил

Во время проектирование лестницы, особое внимание необходимо уделять высоте ограждающей конструкции. ГОСТ и СНиП рекомендует использовать указанные ниже параметры: . жилые дома, должны быть оснащены высотой перил лестницы не менее 90 см, этот показатель взят из среднестатистических данных роста человека;

• жилые дома, должны быть оснащены высотой перил лестницы не менее 90 см, этот показатель взят из среднестатистических данных роста человека;

«Стандартные» перила для человека среднего роста

• в общественных учреждениях и домах, где есть дети младшего возраста, рекомендуется высота ограждения лестницы не менее 120 см. Балясины должны быть расположены строго вертикально. Это необходимо для того, чтобы маленькому ребенку было сложно взобраться по ним;

Взобраться по таким перилам ребенок никак не сможет

• высота перил для спортивных трибун должна быть не менее 60 см.

Перила на стадионе

Необходимые материалы и инструменты

Измерив все параметры конструкции и сделав чертежи, можно переходить к закупке и подготовке всех необходимых материалов. Для подобных конструкций можно использовать дерево разных пород. Мастера в основном рекомендуют использовать дуб, бук или лиственницу. Но эти породы дерева очень дорогостоящие. Более экономный вариант — хвойные деревья. Тем более они тоже имеют достаточную прочность для таких работ и хорошо поддаются обработке.

При покупке основного материала нужно обязательно обращать внимание на его качество. На нём не должно быть прогнивших частей, выпавших сучков, трещин и различных деформаций. Древесина должна также быть хорошо высушена. Сучки на дереве допускаются, но не в большом количестве. Такое дерево считается второсортным. Из него мебель нельзя делать и лучше пустить на переработку.

Для монтажа необходимо:

• Два бруска для косоуров, толщина которых должна быть минимум 50 мм, а длина в соответствии с длиной марша. Скреплять два бруска нельзя.
• Доски минимум 4 сантиметра толщиной для проступи каждой ступеньки.
• Доски для подступов толщиной 3 сантиметра.
• Другие необходимые детали лучше покупать уже в готовом виде, так как это будет выглядеть более привлекательно. Токарь сможет сделать красивые фигурные балясы. Без специальной подготовки их сделать самостоятельно достаточно сложно. Перила тоже должен делать столяр.
• Анкерные болты, шурупы и саморезы для скрепления конструкции.

Кроме этого, необходимо подготовить инструмент для работы. А именно:

• приспособления для разметки и измерения (рулетка, линейки, строительный уголок);
• для проделывания отверстий нужна будет дрель (лучше электрическая);
• ножовка по дереву (для крупных деталей) и ножовка по металлу (для мелких деталей);
• отвертка или лучше шуруповерт с набором насадок;
• молоток и стамеска для делания пазов;
• рубанок (лучше электрический);
• шлифовальное полотно.

Количество ступеней в марше лестницы по нормам в 2020

Нормируемое количество ступеней, а следовательно подъемов, в одном лестничном марше между лестничными площадками определено в следующих нормативных документах:

Приведем пункты данных нормативных документов, которые касаются непосредственно числу ступеней в марше лестницы:

Согласно раздела 6 СП :

Число подъемов в одном марше между площадками (за исключением криволинейных лестниц) должно быть не менее 3 и не более 16.

В одномаршевых лестницах, а также в одном марше двух- и трехмаршевых лестниц в пределах первого этажа допускается не более 18 подъемов.

Согласно п.8.2  раздела 8 СП :

Высота перепадов в уровне пола разных помещений и пространств в здании должна быть безопасна. В необходимых случаях должны быть предусмотрены поручни и пандусы. Число подъемов в одном лестничном марше или на перепаде уровней должно быть не менее 3 и не более 18.

Применение лестниц с разной высотой и глубиной ступеней не допускается.

В многоуровневых квартирах внутриквартирные лестницы допускаются винтовые или с забежными ступенями, при этом ширина проступи в середине должна быть не менее 18 см.

Согласно разделу 5 СП :

Разделу 5. Объекты, предназначенные для постоянного проживания и временного пребывания людей (класс Ф1)

пункт 5.2. Для детских дошкольных учреждения, специализированных домов престарелых и инвалидов (неквартирные), больниц, спальных корпусов школ-интернатов и детских учреждений (Ф1.1)

подпункт 5.2.1. Число подъемов в одном марше между площадками (за исключением криволинейных лестниц) должно быть не менее 3 и не более 16. В одномаршевых лестницах, а также в одном марше двух- и трехмаршевых лестниц в пределах первого этажа допускается не более 18 подъемов.

пункт 5.3 Гостиницы, общежития, спальные корпуса санаториев и домов отдыха общего типа, кемпингов, мотелей и пансионатов (Ф1.2)

подпункт 5.3.1 Число подъемов в одном марше между площадками (за исключением криволинейных лестниц) должно быть не менее 3 и не более 16. В одномаршевых лестницах, а также в одном марше двух- и трехмаршевых лестниц в пределах первого этажа допускается не более 18 подъемов.

пункт 5.4 Многоквартирные жилые дома (Ф1.3)

подпункт Перепады в уровне пола разных помещений и пространств в здании должны быть безопасной высоты. В необходимых случаях должны быть предусмотрены поручни и пандусы.

Число подъемов в одном лестничном марше или на перепаде уровней должно быть не менее 3 и не более 18. Применение лестниц с разной высотой и глубиной ступеней не допускается.

В двухуровневых квартирах допускается использовать внутриквартирные лестницы винтовые или с забежными ступенями, при этом ширина проступи в середине должна быть не менее 18 см.

Разделу 6. Зрелищные и культурно-просветительские учреждения (класс Ф2)

подпункт 6.1.1 Число подъемов в одном марше между площадками (за исключением криволинейных лестниц) должно быть не менее 3 и не более 16. В одномаршевых лестницах, а также в одном марше двух- и трехмаршевых лестниц в пределах первого этажа допускается не более 18 подъемов.

Разделу 7. Здания организаций по обслуживанию населения (класс Ф3)

подпункт 7.1.1 Число подъемов в одном марше между площадками (за исключением криволинейных лестниц) должно быть не менее 3 и не более 16. В одномаршевых лестницах, а также в одном марше двух- и трехмаршевых лестниц в пределах первого этажа допускается не более 18 подъемов.

Разделу 8. Учебные заведения, научные и проектные организации, учреждения управления (класс Ф4)

подпункт 8.1.1 Число подъемов в одном марше между площадками (за исключением криволинейных лестниц) должно быть не менее 3 и не более 16. В одномаршевых лестницах, а также в одном марше двух- и трехмаршевых лестниц в пределах первого этажа допускается не более 18 подъемов.

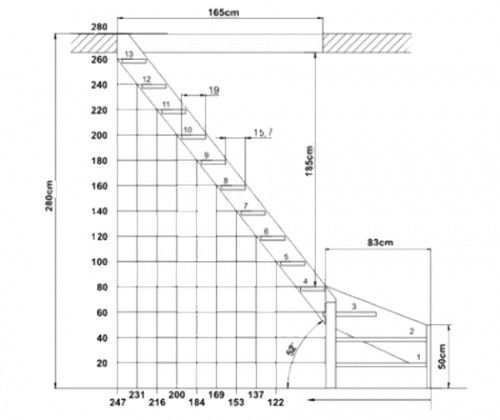

Расчет элементов системы

Планировка прямой и поворотной маршевой конструкции выполняется по общему принципу. Чтобы рассчитать лестницу на второй этаж, нужно замерить:

• высоту (H) от пола первого этажа до пола второго этажа. Если чистовой пол не сделан, к полученному числу прибавьте толщину стяжки, подложки, напольного покрытия;
• длину проема — от торца перекрытия до крайней стены. Перепроверьте с разных сторон. Если значения разные, берите меньшее;
• ширину проема — расстояние между правой и левой стеной. Снова перепроверяем с двух сторон и берем минимальный размер.

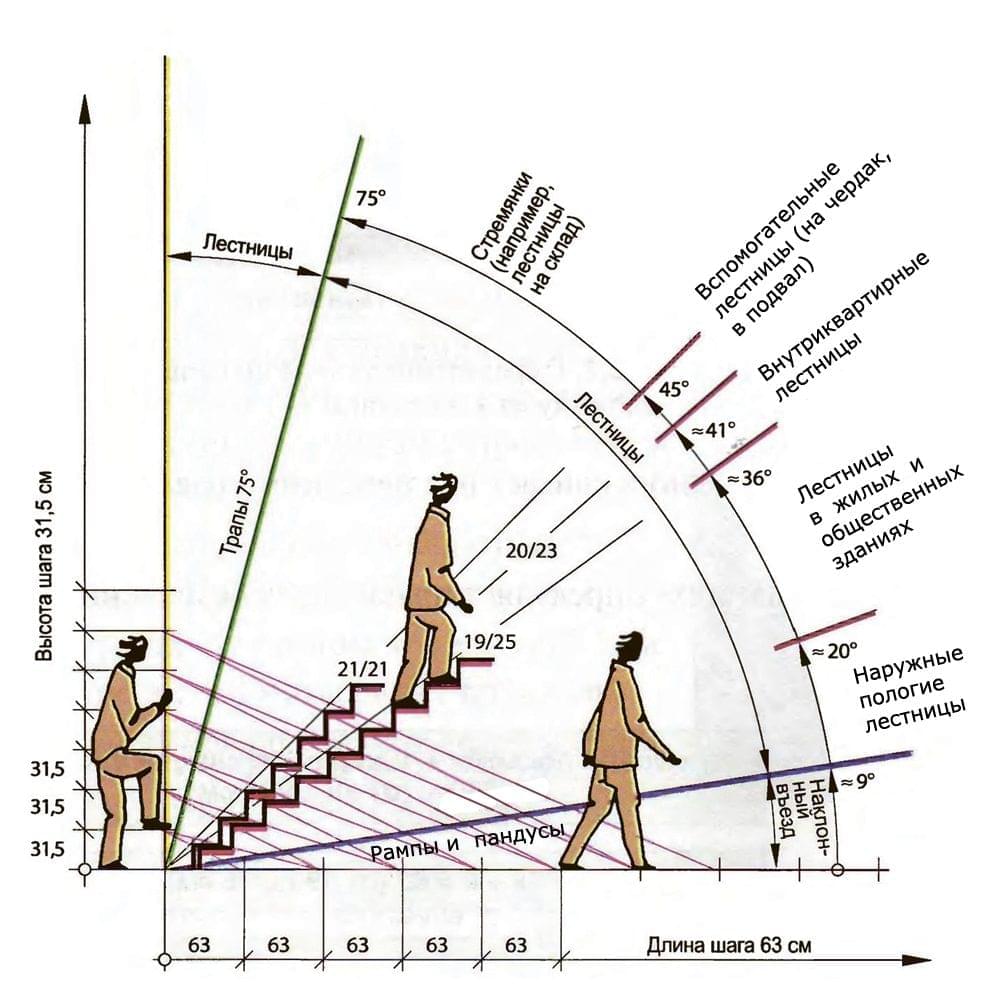

Просчитаем угол наклона

Уклон зависит от площади дома и высоты его перекрытий. Лестница с наклоном 30-36 градусов получится компактной, но спускаться по ней будет затруднительно. Для уклона 40-45 градусов нужно большое помещение, поскольку такая деревянная лестница достаточно громоздкая. Чем меньше наклонность, тем опаснее передвигаться по маршу, чем больше, тем больше места занимает конструкция.

Правильный расчет ширины и высоты ступени обеспечит удобство передвижения вниз-вверх. Средний шаг человека — 63 см, высота шага — в 2 раза меньше (31,5 см). Нормативное значение, соответственно, 30 и 15 см.

Вычисляем наклон по формуле:

• 2x + y, где
• X — высота подступенка;
• Y — ширина проступи.

Если размер ступеней меньше 14,5 см, X удваивать не нужно. Чем ниже ступень, тем шире она должна быть.

Соотношение угла наклона (в градусах) / размера проступи (ш/в, см):

• 30/ 28/16
• 33/ 26/17
• 37/ 24/18
• 41/ 22/19
• 45/ 20/20.

Как правильно высчитать уклон простым способом:

На листе бумаги начертите прямоугольный треугольник., в котором:

• горизонтальный катет — горизонтальная проекция основания будущей лестницы;
• вертикальный — высота от пола до пола между этажами;
• гипотенуза — длина марша.

Острый угол в нижней части проекции — угол подъема. Если его значение в пределах норм, можно приступать к расчету ступеней.

Посчитаем ступени

Уклон марша составляет 40-45º. Рассчитаем количество ступеней по формуле:

• 2A + B=60-64 см, где
• A — высота подступенка;
• B — ширина проступи;
• 60-64 — средний шаг человека.

Допустим, A=14-17. Считаем ширину проступи B:

• 60-15х2 или 64-15х2 = 30 или 34 см.

Недостаток ширины можно компенсировать выступом.

Высчитываем количество элементов в марше:

высота H/высота шага (подступенка) = количество

Оптимальная высота подступенка, рекомендуемая СНиП — 15-19 см. Если результат — дробь, округляем до целого.

Предположим, H=280 см. Посчитаем:

• 280/15 =18, 6
• 280/16= 17,5
• 280/17=16,4
• 280/18=15,5
• 280/19=14,7

В марше можно делать от 14 до 19 ступенек (большее значение округляем в большую сторону, меньшее — в меньшую). Если межэтажная лестница с площадкой, планируем площадку на всю ширину проема, длиной 1м и размещаем ее на чертеже.

Просчитаем точное количество ступеней на одном пролете:

длина шахты минус длина площадки / ширину проступи

На нашем примере получается:

200/25 (ширина проступи по СНиП) = 8

При имеющихся габаритах на нижнем и верхнем марше размещается по 8 ступеней и девятая — площадка, которая считается, как ступень. Всего лестница состоит из 17 ступеней.

Рассчитаем шаг по формуле:

межэтажная высота (H)/ количество ступеней = высота шага (подступенка)

Посчитаем на нашем примере — 280/17=16,47 . Округляем до 16,5 см.

У нас получилась удобная лестница из 17 ступеней, с высотой шага 16,5 см и проступью шириной 25 см.

Поскольку мы в процессе подсчетов округляли дроби, нам нужно куда-то девать отклонения. Например, погрешность 0,03 см по высоте подступенка уйдет на нижнюю ступень, которую будем делать короче остальных на 5,1 мм (17х0,3).

Правильность расчетов проверяем на месте — рисуем карандашом на стене проекцию ступеней с заданными габаритами. Вы сможете узнать, мешает ли вам окно, дверь, радиатор и скорректировать расчеты.

Простая деревянная лестница

Одномаршевая лестница состоит из косоуров, перил, проступей и подступенков. Проступью называют горизонтальную часть ступени, подступенком – вертикальную. Косоуры – это несущие элементы конструкции, имеющие по верхнему краю специальные вырезы для крепления ступеней. Вместо косоуров часто используют тетивы – несущие балки с пазами для ступеней. Подступенки и перила не являются обязательными элементами, но для удобства и безопасности лучше, когда они присутствуют.

Высота лестницы равняется расстоянию между этажами плюс толщина перекрытий. Чтобы упростить расчет длины пролета и основания, сначала нужно определить параметры ступеней. Если в доме проживают пожилые люди и дети, оптимальная высота ступени составляет 15 см, для остальных более удобной будет высота 20 см. Делать подступенок еще выше не рекомендуется, так как подъем будет слишком крутым и менее комфортным.

Основные параметры одномаршевой лестницы.

Ширина ступени равняется 20-30 см, и здесь многое зависит от того, сколько места можно отвести под лестницу. Чем шире ступени, тем больше места занимает конструкция. Когда подходящие размеры выбраны, можно подсчитать количество ступеней и длину основания. Для этого делят высоту лестницы на высоту подступенка, получившееся значение округляют до целого числа, а затем умножают на глубину проступи. Например, если общая высота равна 3 м, а высота подступенка составляет 20 см, потребуется 15 ступеней:

При ширине ступени 25 см длина основания составляет 15х250=3750 мм.

Технология изготовления

Когда расчеты произведены, можно приступать к изготовлению элементов лестницы. Для косоуров необходима очень плотная твердая древесина, ведь они должны удерживать не только вес конструкции, но и людей. Из плотного картона вырезают шаблон, на котором вырезы соответствуют размеру ступеней, а уклон равен углу наклона лестницы. На концах косоуров вырезают пазы для крепления к основе и верхним перекрытиям, после чего делают разметку по шаблону.

Для дальнейшей работы понадобится:

• электролобзик;
• шлифмашинка;
• строительный уровень;
• анкерные болты;
• дрель;
• молоток.

Электролобзиком на косоурах делают выступы по разметке, затем с двух сторон обрабатывают шлифмашинкой. В балках перекрытия вырубают отверстия для крепежей или устанавливают опоры из металла. На полу первого этажа по линии расположения нижней ступени устанавливают опорный брус и закрепляют его анкерными болтами. После этого производят монтаж косоуров, обязательно сверяя угол наклона с помощью уровня. Внизу и вверху косоуры фиксируют анкерными болтами.

Следующий шаг – изготовление ступеней. Для этого берут сухие доски толщиной от 36 мм; их ширина должна равняться ширине ступеней или быть чуть больше. Для подступенков можно использовать доски толщиной от 20 мм. Длина заготовок должна соответствовать ширине лестницы – от 80 см до 1,2 м.

Косоур имеет пилообразную форму.

После обрезки каждую заготовку необходимо отшлифовать, чтобы убрать острые срезы и неровности. Процесс установки ступеней очень прост: нижние вырезы косоуров промазывают столярным клеем и прикладывают подступенки, выравнивая по краям. Закрепляют их саморезами и укладывают сверху ступени. Клей нужен для того, чтобы при нагрузке деревянные элементы не скрипели.

Поочередно уложив все ступени, приступают к монтажу перил. Перила состоят из балясин и поручней; для изготовления балясин используют брус квадратного сечения или фигурные заготовки из дерева. Устанавливают балясины либо на каждой ступени, либо через одну, в зависимости от уклона и длины пролета. В качестве крепежей используются саморезы, которые часто закрывают специальными заглушками для красоты. Если лестница на второй этаж расположена в центре помещения, перила можно установить с обеих сторон.

Готовую конструкцию еще раз шлифуют и обрабатывают антисептической грунтовкой. После этого нужно покрыть дерево лаком, краской или другим составом, не образующим слишком гладкую поверхность. Если ступени будут шероховатыми, это повысит их безопасность для домочадцев. Покрытие наносится в 2 или 3 слоя, при этом каждый слой должен полностью высохнуть перед нанесением следующего.

Пожарные лестницы и ограждения

Прямая функция наружных пожарных лестниц – содействие спасателям во время тушения пожара и вывода из горящего здания людей. Представьте ситуацию: в многоквартирном доме на нижних этажах обнаруживается источник возгорания, коридоры сильно задымлены, а жители верхних этажей оказываются в ловушке. В такой ситуации пожарная лестница может спасти не одну жизнь.

Именно поэтому их наличие обязательно для зданий высотой более 10 метров.

Для пожарных лестниц и ограждений разработаны строгие стандарты, несоблюдение которых влечет наложение административных штрафов, ведь они явлются необходимым и обязательным условием успешной эвакуации людей. Такие лестницы всегда должны находиться в рабочем состоянии, их исправность должна тщательно и систематично проверяться.

Наша группа компаний «Комплекс безопасности» осуществляет свою деятельность в Санкт-Петербурге и Ленинградской области. Одни из многочисленных услуг в сфере пожарной безопасности, которые мы предоставляем:

• изготовление пожарных лестниц и ограждений;
• монтаж пожарных лестниц и ограждений;
• испытание пожарных лестниц и ограждений крыши.

Проектирование и изготовление пожарных лестниц

Сотрудничество с нами начинается с консультации специалиста, во время которой обсуждаются все нюансы. А именно: будущее месторасположение наружной лестницы, необходимое количество и типы металлических конструкций.

Все изделия производятся в соответствии с Государственными стандартами, из легированной стали с высоким уровнем жароустойчивости (стальных листов различной толщины, арматурной стали, металлических профилей и труб).

Надёжность лестниц обеспечивается качественными сварочными швами, безупречной работой механизмов фиксации, изготовлением высокоточных деталей.

Существует множество типов пожарных лестниц, критериями для их классификации служат особенности назначения и использования, разновидности ограждающих конструкций и ступеней, которые идут в комплекте. Вот самая обобщённая классификация:

• Наружные пожарные лестницы: П1 (вертикальные) и П2 (маршевые). Ширина стальных конструкций П1 составляет 60 см., имеется площадка возле выхода на кровлю. П2 крепятся на высоте двух с половиной метров над землей, обязательно имеются площадки на расстоянии каждых 8 метров и поручни. Такие лестницы должны прикрепляться к стене очень надёжно, поэтому анкерные болты прикручиваются каждые 2 метра, а максимально допустимая длина марша составляет 10 метров (защитные ограждения ставятся в обязательном порядке). П1 используют для поднятия на высоту до 20 м., если понадобится подъем выше, используют П2.
• Вертикальные лестницы: П1-1(высотой до 6 м. и без ограждений, минимальная ширина 60 см.), П1-2 (высота более шести метров, с отвесными металлическими ограждениями, и минимальной шириной 80 сантиметров).

Монтаж пожарных лестниц, консультирование по вопросам эксплуатации

Установка лестниц проходит без применения грузоподъёмной техники, поскольку на объект мы доставляем уже готовые и лёгкие по своей массе модули. Процесс монтажа будет быстрым, поскольку не нужно выполнять сварочные работы, модули прикрепляются болтовыми соединениями.

Если элементы стены фасада имеют неровности или угловой нащельник на вентиляционном фасаде, мы можем снабдить пожарную лестницу плавающим кронштейном. Благодаря этому мы можем выбрать самое надёжное для крепления место на стене (расстояние между кронштейнами регулируется в пределах 25-60 см.)

После установки работники по вашему желанию могут проконсультировать вас по всем вопросам пользования пожарными лестницами (правила использования, проверка исправности и т.д.)

Основные требования к пожарным лестницам: параметры и материалы

В зависимости от целевого назначения здания, его этажности и эксплуатационных условий угол наклона маршей лестницы может варьироваться.

Лестницы на больцах

Самые необычные по виду — межэтажные лестницы на больцах. Больцы — это особый вид металлического крепежа, который одним краем крепится к ступням, вторым — к опоре.

Некоторые виды больцев

Конструкция получается очень легкой на вид, но несущая способность таких устройств немалая — порядка 220 кг.

Лестница на больцах — воздушное сооружение

Одной стороной ступени могут крепиться непосредственно к стене (тоже на больца), а также к тетиве или косоуру. Противоположная часть обычно крепится к раме, закрепленной в межэтажном перекрытии. Это и есть несущий элемент. От него опускаются вниз больца, которые затем крепятся к некоторой части ступеней. Те же, которые оказались без опоры, держатся за счет перераспределения нагрузки. Самостоятельный расчет и проектирование в этом случае очень проблематично, надежнее заказать разработку проекта.

Идеально вписывается в современные интерьерыВоздушная конструкция, тем не менее, надежнаИнтересные эффекты создают сами больцыПоворотные модели тоже могут быть на больцахВ сочетании со стеклом вид необычныйКовка всегда привлекает вниманиеНагрузка в основном переносится на межэтажное перекрытиеБольцевые лестницы — имеют самый «воздушный» вид

Из чего состоят ограждения

Ограждения состоят из таких элементов:

• опорные стойки;
• балясины;
• перила.

Высота перил по ГОСТ Опорные стойки функциональны, к ним крепятся другие детали ограждения. Они могут украшаться декоративными элементами, например, шарами.

Балясины выполняют функцию ограждения. Они могут быть интересно декорированы.

• Поручни деревянные
• Поручень деревянный
• Деревянные перила

Поручни являются опорой для рук.

Какие бывают перила

По оформлению различают такие виды перил:

• классические – на опорных стойках;
• сплошные – в виде сплошных панелей;
• художественные – пространство между стойками заполнено декоративными элементами.

Металлически перила

Перила делают из:

• дерева;
• металла;
• камня;
• стекла.

Кованные перила для лестницы

Самые распространённые варианты – деревянные или металлические.

Поручни из дерева приятны на ощупь. Это экологически чистый материал. Он используется для перил в частных домах и квартирах, так как дерево чувствительно к перепадам температур и влажности.

Металлические перила прочные и долговечные, они служат до 30 лет. Чаще всего ограждения делают из нержавеющей стали. Этот материал не подвержен коррозии, его не надо дополнительно красить. Такие перила устойчивы при ударах, взрыве или пожаре.

Перила из метала

Часто в лестничных ограждениях можно встретить комбинацию и двух материалов. Опорные стойки и балясины выполняют из металла, а перила – из дерева.

Конструкция перил зависит от конструкции лестницы.

У традиционных маршевых лестниц перила состоят из прямых конструкций.

У винтовых лестниц прила имеют изогнутую форму.

Общие требования к размеру перил для лестниц

Перила как часть ограждения должны быть на всех лестницах, у которых больше трёх ступенек. Также они должны быть на открытых лестничных площадках. Если лестница установлена вплотную к стене, ограждения необязательны, но желательно сделать настенные поручни.

1. Толщиной круглый поручень должен быть не менее 5 сантиметров в сечении. Перила прямоугольного сечения толщиной будут от 2,5 до 3 сантиметров.
2. Внизу и вверху лестницы перила должны выступать на 30 сантиметров. Выступающие участки должны быть горизонтальными.
3. Расстояние от стены до перил – 5-7 сантиметров.
4. Поручни при пандусах обязаны быть строго параллельны пандусу.
5. Концы перил рекомендуется делать закруглёнными.
6. Поверхность должна быть гладкой, без частей, за которые можно зацепиться.

Деревянные перила по ГОСТу

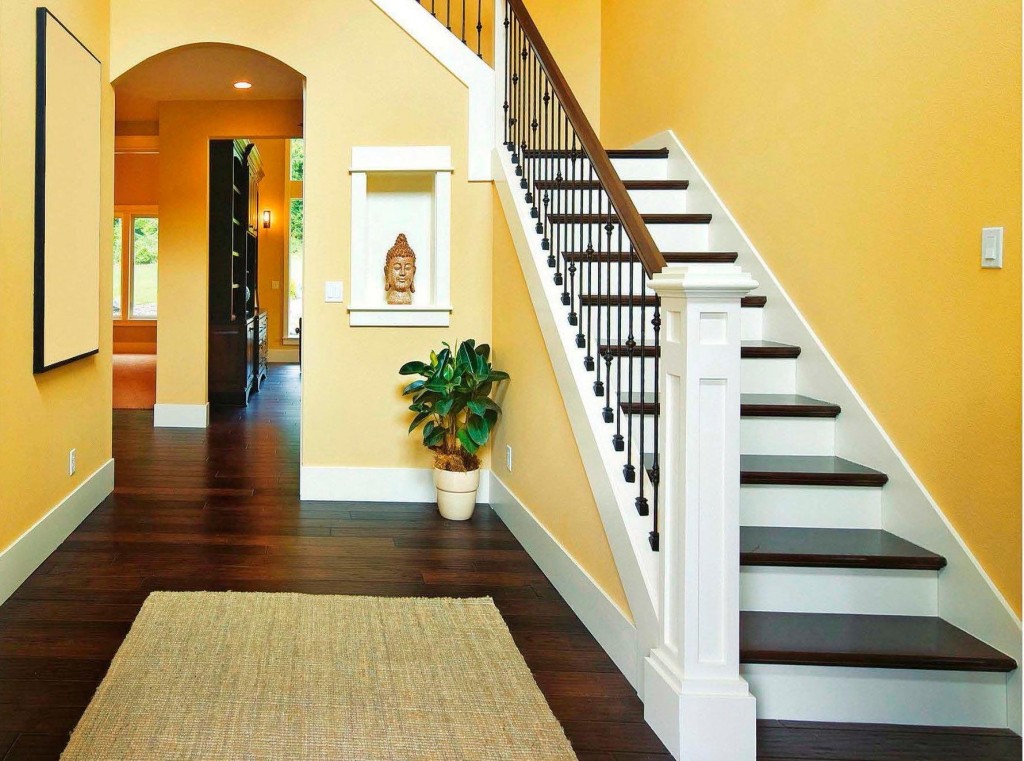

Маршевая лестница

Самый распространенный вариант — маршевая лестница на второй этаж. Существует множество вариаций таких проектов. Если рассматривать простейшее устройство прямой одномаршевой модели, оптимальная ширина для такой лестницы в частном доме в среднем составляет 100 см. Так у вас создается достаточно просторный подъем с возможностью обустройства поручней. При этом он не занимает много места, является достаточно устойчивым и удобным.

Маршевая лестница в частном доме может иметь множество вариаций

Уклон для такой лестницы обычно устанавливается в пределах 32–38 градусов. Это позволяет выставить идеальное соотношение к ширине ступеней и их высоте. Для жилых помещений такие параметры должны создавать пропорцию 1,5:1 или 2:1. Для уличных маршей можно использовать проекты с незначительными отклонениями при условии, что количество ступеней не будет превышать 12–15.

Схема определения комфортного угла наклона для лестницы

Минимальную ширину лестницы можно сократить на размер, до 70 см. В таком случае рекомендуется установить ограждение за пределами проступи, то есть в торце ступеней. Для обустройства забежных ступеней или площадок этот показатель может увеличиваться. Важно обеспечить такую конфигурацию, при которой можно будет свободно передвигаться вверх и вниз, не беспокоясь о риске получить травму.

Косоур

Разновидность тетивы, когда ступеньки закреплены сверху вырезов тетивы. И не просто врезаны в бока планки, а уложены в зубчатые опоры. При осмотре сбоку лестниц видны торцы (бока) ступеней. В толщину несущий косоур должен быть не меньше пяти сантиметров, ширина – составлять по максимуму 30 см. Косоур обычно монтируется по бокам лестницы, но может устанавливаться и посередине. Такое устройство называют центральным косоуром. Здесь Вы можете прочитать статью о видах косоуров и об их изготовлении.

Как рассчитать лестницу онлайн?

Чтобы получить полный расчет конструкции, нужно знать, сколько места занимает лестница. Это один из обязательных параметров, которые необходимо ввести. Именно по этой причине многие задаются вопросом о площади. Калькулятор — хорошая возможность избежать «головоломки», но получить на руки точные расчеты любой лестничной конструкции — маршевой или винтовой, криволинейной или комбинированной.

Чтобы результаты работы виртуальных инструментов были верны, требуется ввести:

1. Тип запланированной лестницы.
2. Высоту, а также длину проема.
3. Глубину ступеней, их количество.
4. Высоту потолка, площадь, которую будет занимать будущая лестница.
5. Число маршей. Этот показатель в большей степени зависит от метража комнаты.
6. Место, где лестницу собираются устанавливать: посередине помещения либо вдоль стены. Этот параметр нужен для определения того, сколько потребуется перил-поручней.

Чтобы гарантировать максимально корректный результат, все измерения рекомендуют проводить одной рулеткой. В этом случае, если все данные введены корректно (в предназначенные для них поля), калькулятор выдаст точный чертеж — черно-белый либо цветной. Надо отметить, что в подобные программы уже заложены все нормы и требования, прописанные в ГОСТ.

Ответ на вопрос о том, сколько места занимает лестница, довольно прост, так как расчет не отнимет много времени, не потребует каких-то чрезмерных умственных усилий. Однако он важен в том случае, если в доме минимум свободного места, которое хочется использовать максимально рационально. Выбор правильного вида конструкции позволит даже самой габаритной лестнице выглядеть (и быть) довольно компактной.

Видео, посвященное лестничной теме, можно посмотреть у нас:
