Особенности конструкций лестниц на металлокаркасе

Для изготовления железных лестниц могут использоваться различные виды металлопроката: швеллер, профильные трубы, листовой металл. Главное, чтобы конструкция была прочной и надежной. Для удобства использования размеры ступеней должны соответствовать средней длине шага. В целях безопасности каждая лестница обязательно оснащается перилами.

Уличные

Применяются для обустройства крыльца, различных входных групп и пожарных выходов. Их основное отличие заключается в количестве ступеней и пролетов. Ступеньки таких конструкций изготавливаются из материалов, имеющих хорошее сцепление. Это позволяет не скользить при любых погодных условиях.

Внутренние

Используются для обустройства внутреннего пространства зданий различного назначения. Лестницы на второй этаж на металлическом каркасе популярны у владельцев коттеджей и загородных домов. Разнообразие дизайнов конструкций этого типа позволяет подобрать вариант практически для любого интерьера.

Каркасы внутренних лестниц могут быть открытыми или закрытыми. Первые используются непосредственно по назначению. Вторые благодаря наличию закрытого подлестничного пространства подходят для организации небольших кладовых.

Особенности изделий и требования, предъявляемые к ним

Так как лестница предназначена для работы на определенной высоте, то требования к подобным конструкциям очень высоки. Мы не будем вникать в дебри строительной документации, и разбираться, какой должна быть лестница приставная — ГОСТ 26-887-86 подскажет вам всю необходимую информацию, документ несложно найти в сети.

Давайте выясним, с учетом каких требований должны собираться подобные конструкции. Это позволит вам соорудить не только надежный, но и безопасный вариант для проведения самых разных работ.

Основные требования предъявляемые к приставным лестницам, таковы:

• Максимальная высота не должна превышать 5 метров. Если делать ее больше, то пользоваться такой конструкцией будет небезопасно. Даже когда лестница длиной 5 м приставлена к стене, то залезть на самый верх решится далеко не каждый. Вы можете сделать высоту и меньше, все зависит от ваших потребностей;

Лестница приставная Н=5 м — максимум высоты

Важно! У электриков, которые занимаются ремонтом линий электропередач, используется специальная разборная конструкция, состоящая из сегментов, ее можно собрать до высоты 20 метров и более, но конструкция обязательно крепится к опорам в процессе использования.

Лестница приставная разборная скручивается болтами и имеет поручни по бокам

• Расстояние между ступеньками должно составлять от 300 до 400 мм, этот диапазон обеспечивает удобство и безопасность передвижения. При этом от первой ступеньки до земли должно быть не более 400 мм;
• Если вы будете использовать конструкцию на твердых основаниях, то на торцы стоек нужно поставить упоры, чтобы предотвратить соскальзывание конструкции в процессе ее использования.

Разновидности лестниц

Профилированная труба – это материал, обладающий легкостью и прочностью, имеет эстетичный вид и прекрасно сочетается другими видами строительных и отделочных материалов. Из профтрубы можно изготовить не только лестничные конструкции для дома и улицы, но и различные хозяйственные сооружения.

Каркас металлической лестницы, представляет из себя наличие косоура или тетивы на которые крепятся будущие ступеньки. В качестве опорной системы, или, другими словами, направляющей, как правило применяется швеллер.

Направляющие различаются по виду:

• Прямолинейная. Используется цельный материал, на который сверху закрепляются ступени.

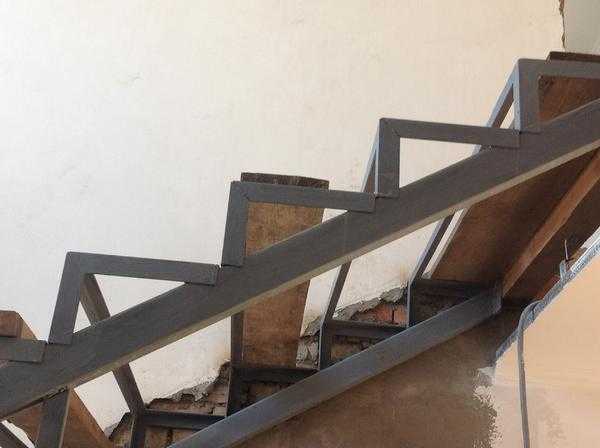

• Ломаная. Такой вид собирается из отдельных кусков трубы. Поверх нее и производится монтаж ступенчатых перекрытий.

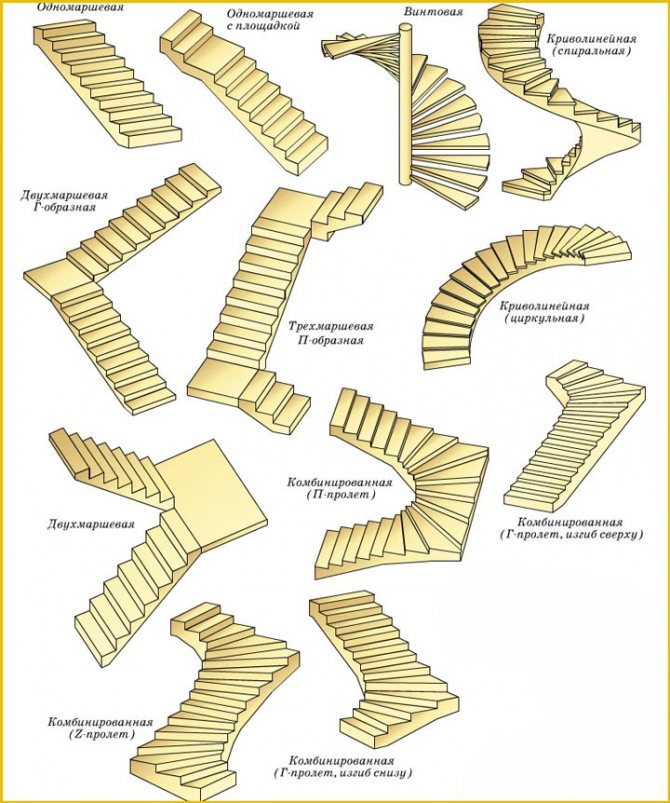

В зависимости от конфигурации, лестница из профиля, может быть маршевой, винтовой или стремянка. Добавление перил и балюстрад, считается необходимыми элементами безопасности и придают эстетичный вид.

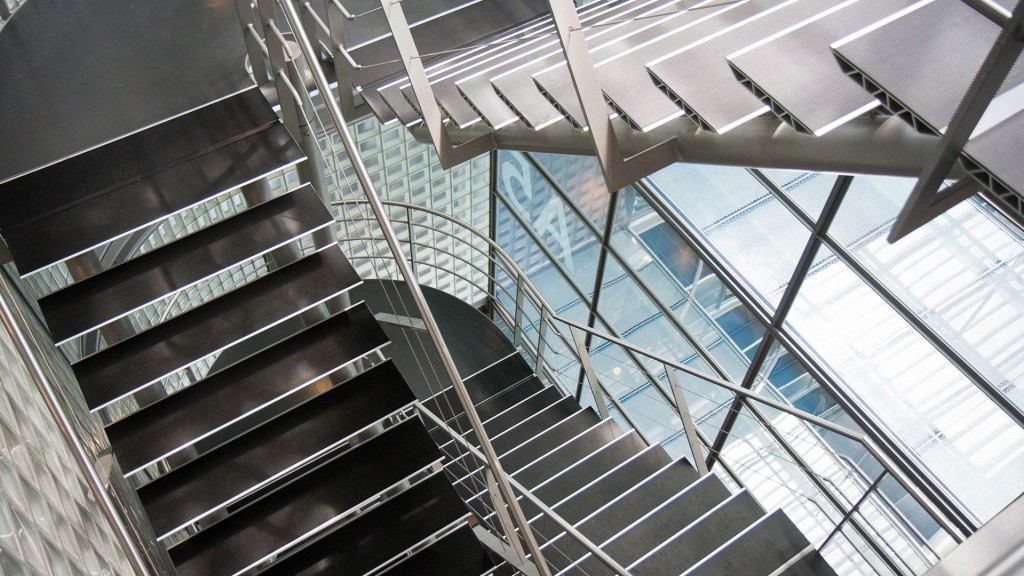

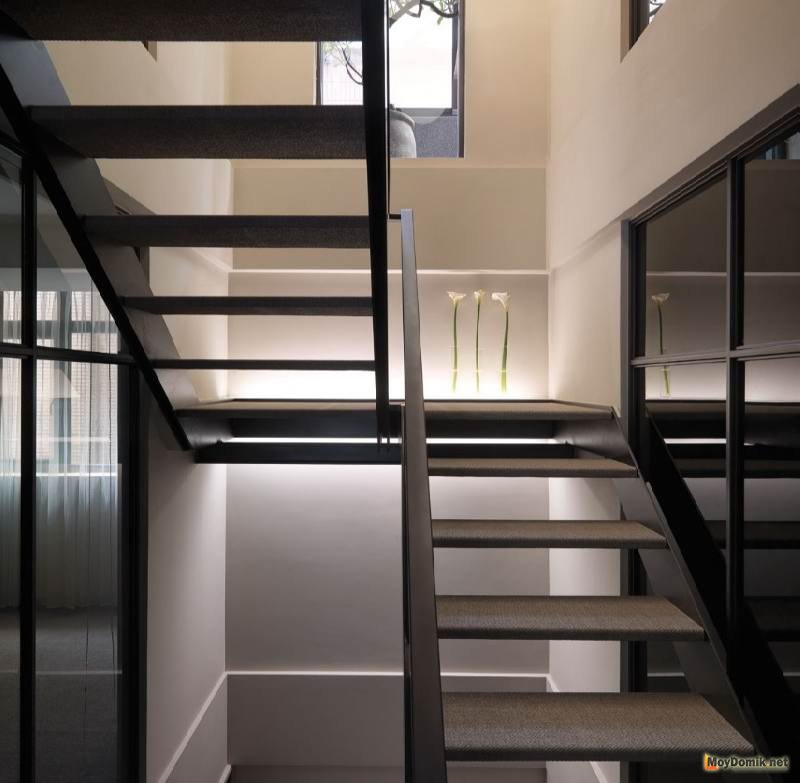

Маршевая

Каркас маршевой лестницы, считается эталоном удобства при спуске и подъеме. К тому же она довольно проста в монтаже и при создании проекта. Именно по этим причинам ее чаще всего используют в частных строениях.

Сооружение из металлопрофиля, может состоять из одного или нескольких маршевых пролетов. Если имеется достаточное пространство, то используется одномаршевая лестница. В случае, если необходимо сэкономить пространство, потому как его не хватает, она строится с несколькими маршами. Пролеты располагаются параллельно друг к другу, а между ними монтируются площадки.

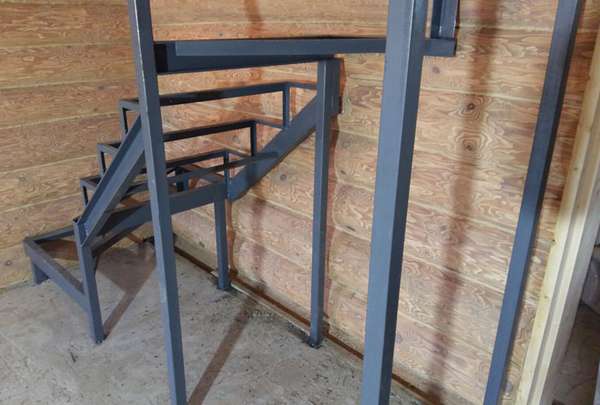

Маршевая лестница из профильной трубы 60 на 40

Использование площадки забирает большое количество свободного пространства. Для того, чтобы сэкономить место, изготавливают забежные ступени. Для того, чтобы повысить надежность сооружения, его располагают вдоль стены, повороты же организовывают между двух стен, если такое возможно.

Внимание! Стоит помнить. Что использование забежных ступеней может привести к травмоопасным ситуациям. Особенно это касается детей и людей пожилого возраста.

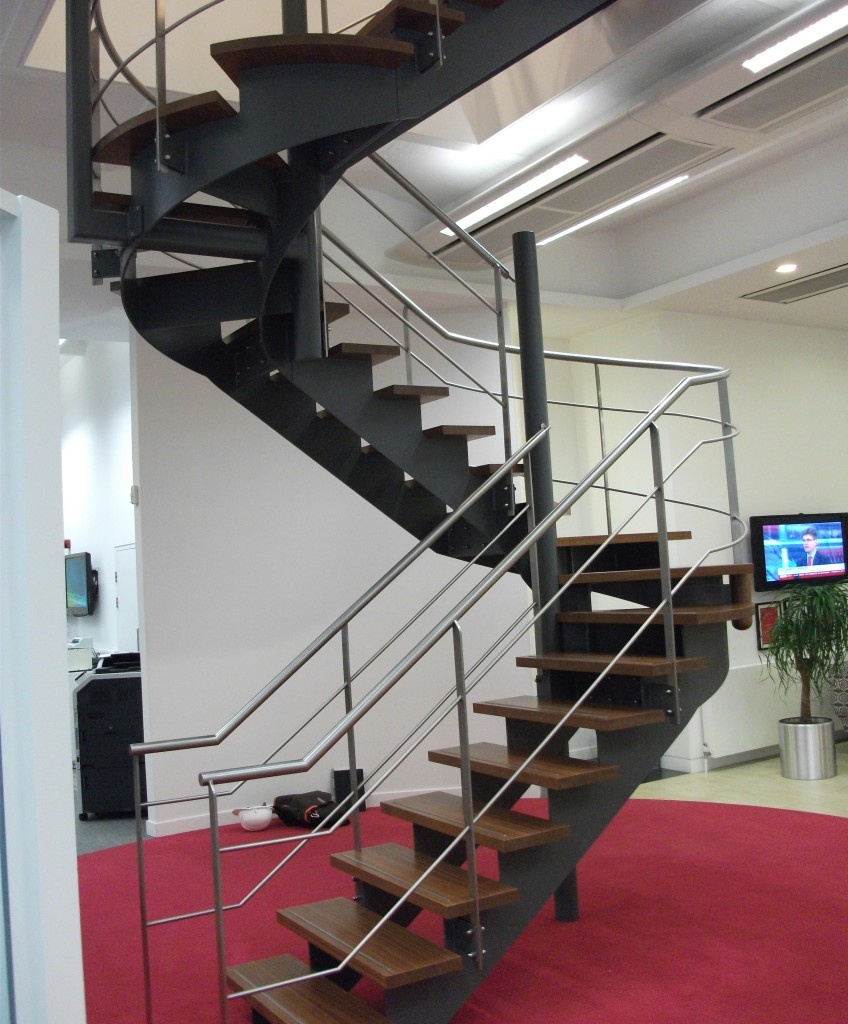

Винтовая

Имеет эстетичный вид и экономит значительное пространство. Это немаловажно в небольших помещениях. Но потому что монтаж винтовой металлической модели не прост и требует знаний геометрии, а значит не каждому под силу, используется не так часто, как первый вариант.

В качестве направляющих используются центральная опора и винтовой косоур. Внутренней частью, ступень закрепляется к трубе, а снаружи ложится на косоур.

Винтовая лестница, может легко стать украшением любого жилища из-за своего оригинального вида, но к сожалению, в практическом отношении, она почти бесполезна. Подъем по такому сооружению нелегок, а чтобы пройти по ней с какой-либо ношей, можно считать нерешаемой задачей.

Винтовая

Некоторые сообразительные хозяева, оставляют такую модель из металла лишь для придания помещению эстетической красоты, а со стороны улицы, устанавливают маршевую лестницу.

Стремянка

В хозяйстве почти у каждого владельца частного дома, имеется мобильная лестница – стремянка. Как первый, так и второй вариант можно найти в строительных магазинах.

В таких заводских изделиях используется алюминий, что делает лестницу не совсем прочной и имеет она не продолжительный срок службы. Если обладать небольшими навыками в сварочных работах, то можно самостоятельно собрать железную стремянку из профилированной трубы.

Стремянка

Она представляет из себя две направляющие трубы, к которым враспор привариваются ступени. Облокотив такую лестницу, можно забираться на чердаки или спускаться в погреб. А если вверху труб наварить углом дополнительные элементы, то можно разместить изделие на коньке и проводить ремонтные работы кровли.

В разложенном виде напоминает букву «Л». Она состоит из двух лесенок, оборудованных ступеньками. Достаточно устойчивая. Для того, чтобы ножки лестницы случайно не разъехались, в области шарнира, устанавливается стопор, он поможет зафиксировать в необходимом положении.

Может дополняться элементами:

• На верхних ступеньках устанавливается откидная площадка. Благодаря ей, можно устойчиво встать на самый верх.
• В некоторых случаях, устанавливается дополнительный фиксатор, примерно посередине. Он не позволит ножкам разойтись.
• Чтобы ножки не врезались в рыхлую поверхность почвы, стремянка оборудуется пластмассовыми «башмачками».

Основные размеры лестницы и нормы по ее установке

Нормы установки лестницы определяют ГОСТы, строительные нормы и правила. Придерживаясь утвержденных в них оптимальных размеров для изготовления лестниц, можно своими руками собрать безопасную и комфортную для эксплуатации каждым членом семьи (как взрослыми, так и детьми, пожилыми людьми) конструкцию.

Так, правильно спроектированная и установленная лестница должна иметь:

1. Ширину лестничного марша в 1,25-1,50 метра. Ширина может быть уменьшена до 760-800 см для лестниц, ведущих в подсобные помещения, подвал, на чердак через потолочный люк.
2. Высоту подступенок в пределах 15-20 см и глубину проступей в 25-35 см.
3. Быть наклоненной под углом в 35-45 градусов.
4. Иметь поручни высотой в 900 см, расположенные на дистанции минимум в 15 см.
5. Иметь высоту прохода в 2 метра или минимум на 5 см больше роста самого высокого проживающего.

Конструкция лестницы в доме должна быть правильно спроектирована и хорошо освещена.

Кроме того, безопасная лестница должна иметь перила, быть хорошо освещена.

Проектирование лестницы лучше доверить профессионалам, которые смогут правильно рассчитать любую конструкцию в соответствии с нормами и пожеланиями жильца.

Изготавливаем лестницу с помощью профильных труб

Для начала ознакомимся с основными нюансами, которые присутствуют в изготовлении лестниц:

1. Конструкция тяжелая, поэтому, когда проходит монтаж, следует применять определенное количество дополнительных материалов – дерева, стекла, камня, керамики и других. Так она становится практичная и с привлекательным внешним видом.
2. Использую профиль, лестница изготавливается очень быстро, а благодаря пластичности материала изделия выходит красивым и эстетичным.
3. Профильная железная лестница используется внутри помещения и снаружи как элемент крыльца. Чтоб изготовить ступени применяют профильную трубу, сечение которой 52-74 мм. Чтоб готовая конструкция не дрожала, не вибрировала и не шаталась, в пролете постройку нужно немного сокращать.
4. Чтоб изготовить металлический каркас для лестницы требуется сварочный аппарат, но самого прибора не достаточно, нужно уметь им пользоваться, иначе это приведет к плохим последствиям.

• Facebook
• Twitter
• Google+
• LiveJournal
• VKontakte
• Blogger

Этапы работы при изготовлении каркаса

Чтоб сделать каркас лестницы необходимо:

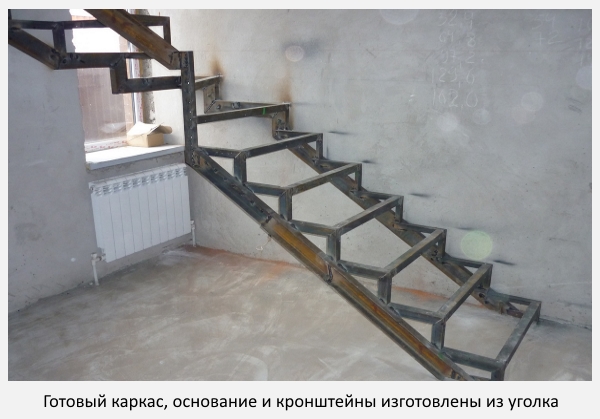

• Сделать разметку и нарезать профильные трубы, сварить рамочки для ступеней;
• Забетонировать ступени;
• Установить косоуры;
• Приварить уголки под ступеньками;
• Сварить ступеньки и соединить их друг с другом.

Особенность конструкции

Изготовить лестницу дело сложное, и требует затрат материала и времени. Но этого недостаточно, нужно чтоб и передвигаться по ней было удобно, для этого требуется сделать перила из профильной трубы, таким образом, ширина пролета увеличится на несколько сантиметров. Учитывайте свободное место, которое следует оставить между стенкой и установленной лестницей, это нужно для того, чтоб рабочие сделали ремонт с удобством, не вырезая кусочки обоев.

Каркас из профильной трубы: легкость и креативность

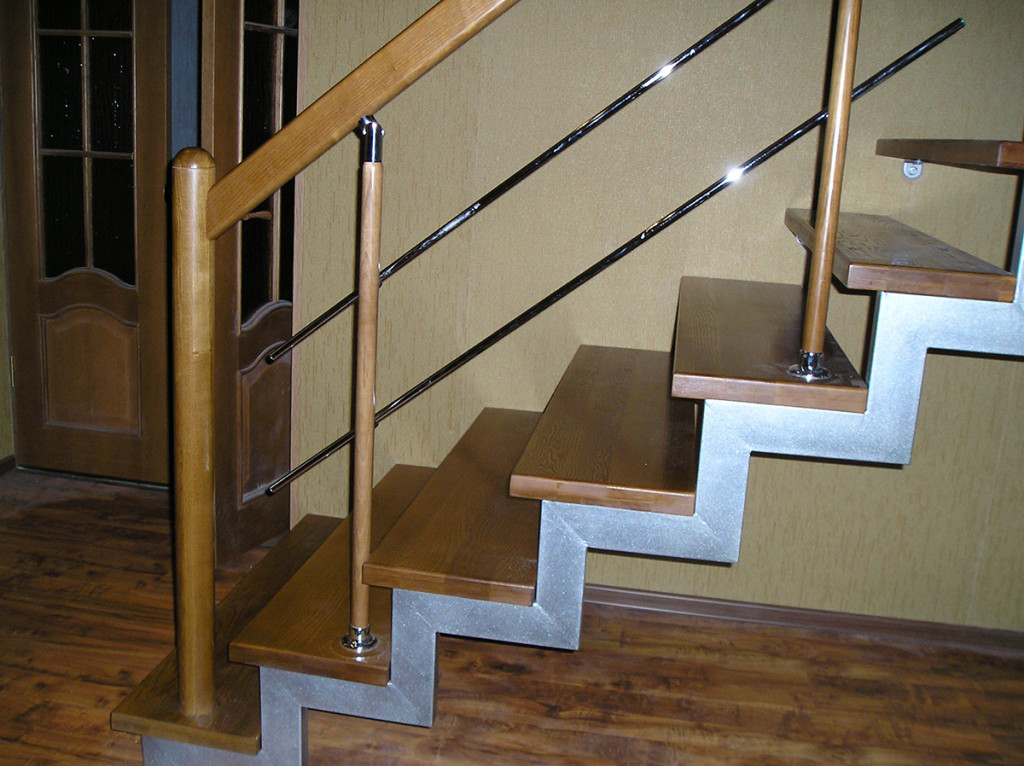

Закрытые каркасы после облицовки выглядят солидно и объемно. Для создания более легкой и изящной лестничной конструкции своими руками используют открытые каркасы с одним или двумя косоурами. Чтобы придать такой лестнице прочность и элегантный вид, используют профильную трубу с прямоугольным сечением.

Преимущества металлической трубы для изготовления лестницы своими руками заключаются в следующем:

• Прочность и полное отсутствие вибрации.
• Компактность пространства для установки, помогающая сэкономить площадь помещения.
• Удобство покраски и отделки, позволяющие приспосабливать внешний вид лестницы под любой интерьер.
• Возможность создавать различные типы конструкций: маршевые, винтовые, «гусиный шаг».

Профильные трубы

Популярные варианты внутридомовых лестниц из металлического профиля – винтовые с одним косоуром (опорой для ступеней) или винтовые с двумя косоурами. Первый вид конструкций смотрится особенно воздушно, однако собирать ее самостоятельно очень рискованно: без дополнительных опор велика вероятность прогиба ступеней.

Открытые лестничные каркасы, особенно созданные своими руками, требуют обязательной антикоррозийной обработки и регулярного окрашивания!

Для сборки каркаса с двумя косоурами потребуются:

• профильная труба прямоугольного сечения диаметром 100х100 мм;
• металлические уголки;
• сварочный аппарат;
• углошлифовальная машинка («болгарка») с кругами по металлу;
• перфоратор;
• молоток.

Кровля из профнастила: узлы

Даже при устройстве обычной двускатной крыши есть несколько сложных участков, которые образуются обычно на стыке разных плоскостей и/или частей системы. Эти участки принято называть «узлами». Один такой узел мы рассмотрели в предыдущем пункте — оформление фронтальной доски и крепление водостоков. Но это далеко не единственный узел, где требуется подробное разъяснение.

Установка и герметизация конька

Подкровельное пространство под профнастилом должно хорошо вентилироваться. Этот материал быстро нагревается и также быстро остывает, что способствует образованию конденсата. Потому, при монтаже металлопрофиля на крышу, в верхней части листы с двух стороне не стыкуют вплотную, а оставляют зазор в несколько сантиметров — чтобы воздух мог свободно выходить, унося с собой водяные пары.

Принцип установки конька с вентиляцией

Большие зазоры хороши для вентиляции, но в них при дожде/снеге с ветром забивает осадки, а также через них на чердак попадают пыль, листья. Гораздо хуже, если отверстия забьются листьями — вентиляция сразу ухудшится. Чтобы не попасть в подобную ситуацию, ранее примерно 2/3 от высоты зазора заполняли герметиком, накладывая его слоями на кровельный материал. Ползать туда-сюда с герметиком, на верхушке крыши, дожидаясь пока немного полимеризуется предыдущий слой, не очень удобно. Также это решение неверно с точки зрения вентиляции — уменьшается зазор, ухудшается движение воздуха. Но иного решения не было. Сейчас оно есть — уплотнитель для профнастила. Его делают из вспененного полиуретана, полиэтилена или древесного композита. Структура этих материалов пористая, хорошо пропускает воздух, но не пыль, воду или листья. По форме она или повторяет форму гофры — есть под разные типы профлиста, а также есть универсальная лента, которая в нужных местах просто прижимается.

Герметизация отверстий в кровле из профнастила при помощи уплотнителя

Уплотнитель «садиться» на герметик, двусторонний скотч, клей, есть варианты с самоклеящейся лентой. При таком уплотнении воздух проходит свободно, а осадки остаются в наружных слоях, откуда потом испаряются.

Подшивка свеса профлистом

Для того чтобы обшить свес профлистом, к фронтальной доске крепят специальный профиль. В его паз вставляется профлист, нарезанный на полосы нужной ширины. Второй край подшивки крепится к доске, прибитой к концам стропил. Стык подшивки и доски закрывается двумя капельниками — один прибивают снизу, закрывая нижнюю половину доски, а второй — сверху. На него затем укладывают край гидроизоляционной пленки.

Если крепиться будет система водостоков, то крюки для желобов прибиваются после монтажа нижнего капельника. Верхний капельник прибивается после установки всех крюков.

Как подшить свес крыши профлистом

Как сделать ендову на крыше смотрите тут.

Примыкание профнастила к стене

В некоторых случаях кровля из металлопрофиля примыкает к стене какого-то сооружения. Как сделать примыкание так, чтобы не было протечек? Есть два варианта (смотрите рисунок). В обоих используется угловая планка, только она имеет разный размер и разный профиль.

Как сделать примыкание крыши из профлиста к стене

Можно взять угловую планку с размерами полочек 150*200 мм. На стену заводят более короткую сторону, на крышу — более длинную Крепят к стене, используя крепеж в зависимости от материала, из которого  она сделана (гвозди или саморезы, если это дерево, дюбеля, если кирпич и строительные блоки). Стык планки со стеной проходят силиконовым герметиком. Со стороны кровли крепят планку в гребень волны, устанавливая специальные саморезы с резиновыми шайбами. Длина их определяется также, как и при соединении соседних листов профнастила (высота волны+20 мм для захода в доску обрешетки).

Проход трубы

Много вопросов возникает при герметизации прохода трубы дымохода или вентиляции через кровлю из профнастила. Трубы в сечении круглые и прямоугольные, для каждого типа есть свое решение.

Для прохода круглых труб через кровельный материал есть специальные стальные или полимерные фартуки. Верхняя их часть выполнена в виде конуса, нижняя — юбка — из эластичного материала, который может принимать заданную формую. Фартук плотно надевается на трубу, опускается так, чтобы «юбка» легла на кровельный материал. Далее надо эластичной юбке придать форму гофры. Используют для этого молоток (обычный или резиновый — зависит от типа фартука). Чтобы под юбку не затекала вода, стык промазывают герметиком, хорошо прижимают.

С прямоугольной (кирпичной) трубой все несколько сложнее. Из листов металла вырезаются элементы, которые закрывают стык с кровельным пирогом.

Организация прямоугольной обхода трубы на крыше

Винтовая лестница из профиля и трубы

Для винтовой конструкции, которую предпочитают при недостатке места для маршевых лестниц, потребуется опорная труба и профилированные заготовки для ступенек. Трубы должно быть 2, одна сечением меньше – для основы, другая – немного шире диаметром, она режется на гильзы по 20-22см. К этим элементам сваркой присоединяют одинаковые элементы, которые разворачиваются веером, образуя высоту винтовой лестницы.

Для такой конструкции обязательны поручни, имеющие спиральную форму. Стальной профиль идет на основание и консоль, которые потом вместе привариваются. Важно, чтобы гильзы плотно прилегали, без люфтов и перекосов, их устраняют с помощью колец-уплотнителей. Готовую конструкцию приваривают и грунтуют под покраску.

Совет! Перила для такой лестницы делают изящные металлические, поручни – из любого практичного материала, например, древесины или пластика.

В ограниченном пространстве или в целях экономии места можно соорудить винтовую лестницу

Стационарная конструкция легко крепится в двух точках (между этажами) или вдоль стены – на кронштейнах. Есть и другие способы крепления, которые сами по себе являются декоративным элементом в дизайне. Проще всего изменить цвет косоуров или всей лестницы окрашиванием специальной краской по металлу. Самыми востребованными считаются металлик, коричневый и черный цвета, наиболее естественными для лестниц на металлической основе.

От типа лестницы и ее надежности зависит не только гармоничность дизайна жилья, но и комфорт жильцов, и даже сама возможность использования второго или цокольного этажа. Поэтому к выбору проекта, расчетам и монтажу нужно подходить со всей ответственностью, а при малейших сомнениях в собственных способностях прибегать к помощи профессионалов.

Предчистовая отделка

Лестница, обшитая гипсокартоном, с установленными проступями и подступенками, должна быть подготовлена к чистовой отделке. Как правило, в роли чистового покрытия для ГКЛ выступает водно-дисперсионная краска. Вот этапы подготовки.

Расшивка и армирование швов

С прямоугольных кромок деталей, которые отрезались по месту, нужно снять фаску на 2/3 толщины гипсокартона. Это проще всего сделать канцелярским ножом. Цель — позволить шпаклевке максимально глубоко проникнуть в шов при его шпаклевании.

Расшивка шва канцелярским ножом

Капитан очевидность подсказывает: полукруглые заводские кромки ПЛУК в расшивке не нуждаются.

Затем все швы проклеиваются армирующей стеклосеткой с клеящим слоем — серпянкой. Армирование позволит избежать появления трещин по швам из-за изменения линейных размеров листов гипсокартона при колебаниях влажности и температуры.

Армирование расшитого шва серпянкой

Приготовление шпатлевки

Гипсовая универсальная или финишная шпаклевка готовится из сухой смеси непосредственно перед применением. Срок жизни строительной смеси после затворения водой не превышает часа, поэтому ее готовят небольшими порциями (не больше 3-4 кг).

Как это сделать:

1. Налейте в чистую и по возможности широкую емкость (например, в пластиковое ведерко от краски) 1,5 литров воды;

Постарайтесь равномерно распределить гипс по поверхности воды

1. Добавьте 2,4 кг сухой смеси, максимально равномерно рассыпав ее по зеркалу воды;
2. Дайте гипсу набухнуть в течение пяти минут и перемешайте шпателем, строительным миксером или зажатым в шуруповерт венчиком.

Внимание: если влить воду в сухой гипс, на дне образуются комки, которые будет очень трудно разбить при замешивании.

Шпатлевание

Швы шпаклюются в два приема:

1. Вначале шов плотно заполняется через ячейки серпянки;
2. После просушки первого слоя серпянка накрывается вторым с помощью широкого шпателя.

Второй слой должен скрыть фактуру серпянки

Зачастую, обшивку лестницы приходится шпатлевать по всей поверхности. Дело в том, что швы между кромками нарезанных по месту листов, благодаря серпянке выделяются толщиной. Если же нанести миллиметровый слой шпатлевки на всю отделку, поверхность под покраску будет идеально ровной.

Шпаклевание ГКЛ по всей поверхности листа

Последние штрихи

После шпаклевания нам остается положить на свой шедевр несколько последних мазков:

• Шлифовка шпаклевки выполняется после ее полного высыхания ручной теркой или шлифмашинкой. Не забудьте защитить глаза от гипсовой пыли. Шлифовать нужно при максимально ярком и падающем под косым углом свете, который выделить тенью все неровности;

Яркое освещение под косым углом не даст вам пропустить дефект поверхности

• Затем подшивка лестницы обметается от гипсовой пыли или пылесосится;
• Последний этап перед чистовой отделкой — грунтовка ГКЛ проникающим грунтом. Тип связующего грунта должен соответствовать типу выбранной вами краски: латексный — для латексной краски, силиконовый — для силиконовой и т.д.

Акриловый проникающий грунт

Устройство крыльца из металла

При строительстве крыльца необходимо учитывать рекомендуемые нормативы лестниц. Металлическое крыльцо для дома или дачи требует точных расчетов, причем главные размеры регламентируются нормативными документами СНиП и ГОСТ.

Другими словами, всякое крыльцо состоит из лестничного марша, площадки и перил (в случае, если на лестнице больше трех ступенек). Перила по нормативам должны быть не менее 0,8 – 1,1 метра. Для предохранения крыльца от осадков, при строительстве рекомендуется сделать навес или козырек.

Площадка перед входной дверью должна быть ниже порога на 5 см. Глубина ее по правилам делается в полтора раза больше размера входной двери, а вот ширина может быть любая: опоясывать дом, в форме террасы, или в виде «пятачка» перед дверью.

Наклон лестничного марша относительно горизонта рекомендуется делать от 23 до 40˚С шириной 0,7 – 1 м. Для удобного расположения стопы глубина ступеней (проступы) делается 26 – 30 мм, а высота (подступенок) от 16 до 22 мм.

Внимание! По законам эргономики суммарный показатель размера ширины проступи и высоты подступенка должен равняться 45 см. Например, на крыльце с шириной ступеней в 30 см, высота между ними должна равняться 45-30 = 15 см.

Что касается применения материала, то наиболее популярным является комбинация каркаса крыльца из металла и деревянное исполнение ступеней из бука, дуба или сосны.

Обшивка ступеней, изготовление перил и ограждений

На уличных лестницах устанавливаются ступени из металла толщиной не меньше 3 мм, желательно с рифленой поверхностью. Для защиты от скольжения также применяют накладки из листовой резины, абразивную ленту, алюминиевый отделочный профиль. Чтобы на ступенях не скапливался снег, их сваривают из арматурных прутьев с зазорами 1 — 2 см, через которые он будет проваливаться.

Для обшивки ступеней внутренних лестниц традиционно используется дерево, закрепляемое саморезами или клеем. Возможна отделка плиткой с шероховатой поверхностью. Стильно выглядят лестницы со ступеньками из стекла или прочного пластика.

Ограждение лестницы (перила), защищающее человека от падения, собирается из следующих элементов:

1. Балясин — стоек, закрепленных на несущих балках или ступенях.
2. Заполнения. В простом варианте выполняется из металлических прутьев (ригелей), установленных параллельно поручню. Также возможно применение стеклянных или пластиковых листов, либо кованых элементов.
3. Поручней, закрепленных на балясинах или стене.

Перила изготовляются из алюминия, железа, нержавеющей стали, отливаются из чугуна. Независимо от материала ограждение должно изготавливаться в соответствии с требованиями СНИП:

• высота 0,9 — 1,0 м;
• стойки устанавливаются с шагом не более 0,6 м;
• при креплении с помощью кронштейнов поручня к стене между ними оставляется зазор 7 — 10 см;
• накладка шириной 5 см на перила делается гладкой и непрерывной;
• закругленные концы поручней должны выходить на 30 см за линию крайних ступеней.

Так как сваривать лестницу из металла своими руками довольно сложно, особенно винтовую конструкцию без центральной опоры, можно купить комплект модулей. По прилагаемой инструкции даже новичок в строительном деле справится со сборкой, поскольку она осуществляется без сварки. Опытным мастерам при самостоятельном изготовлении не помешает предварительно посоветоваться со специалистом.

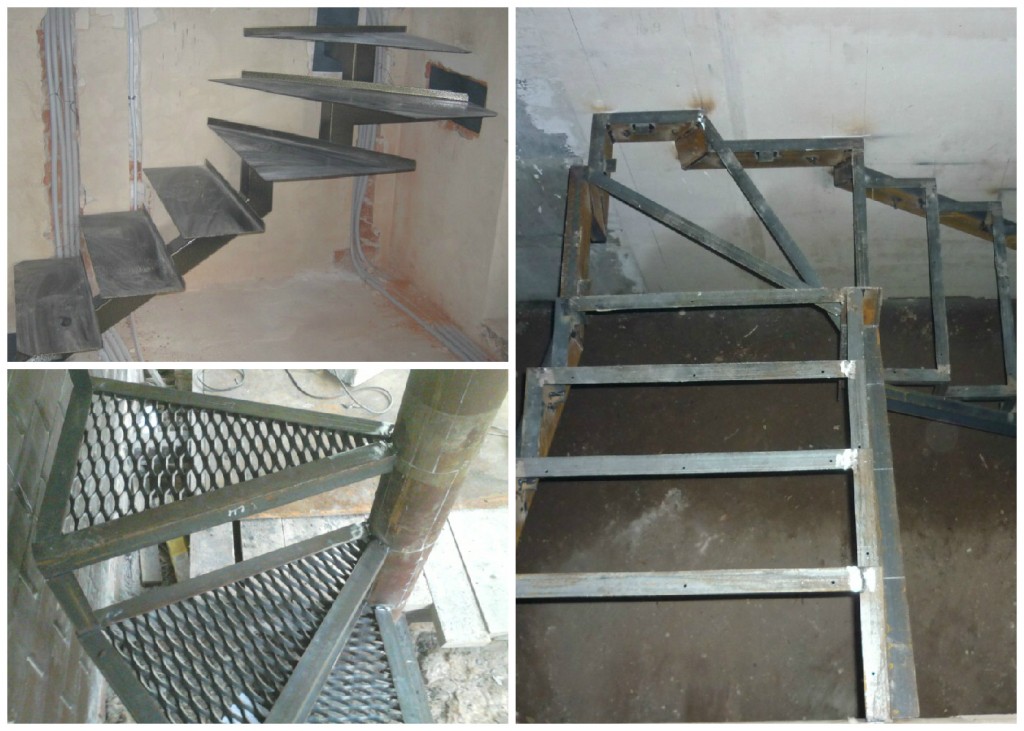

Разновидности каркасов из профильной трубы

Рассмотрим варианты, как сделать лестницу из профильной трубы. Тип конструкции во всех случаях — это косоур. Вид лестницы может быть совершенно любым: прямая, поворотная или винтовая. Это зависит от проекта вашего дома и внутреннего дизайна.

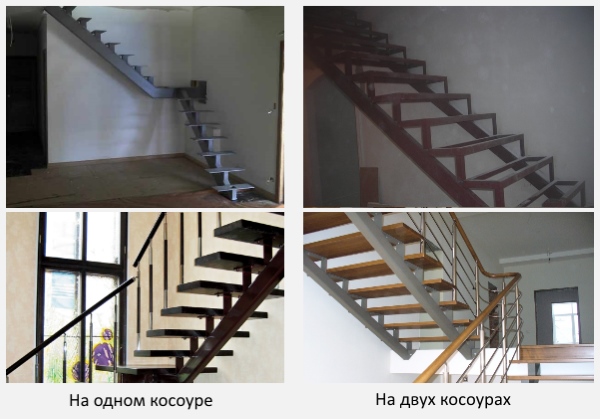

Возможные каркасы из профильной трубы:

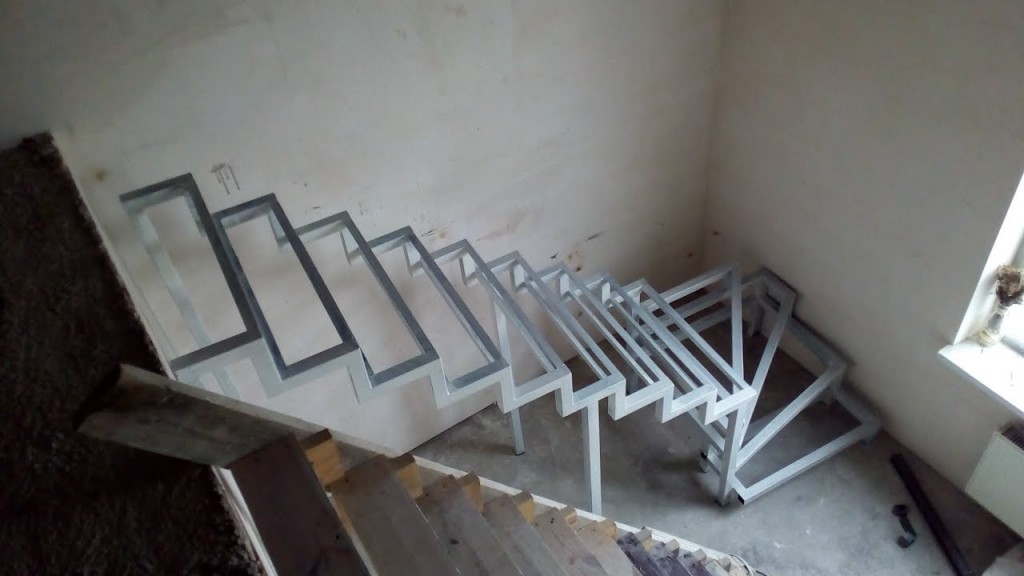

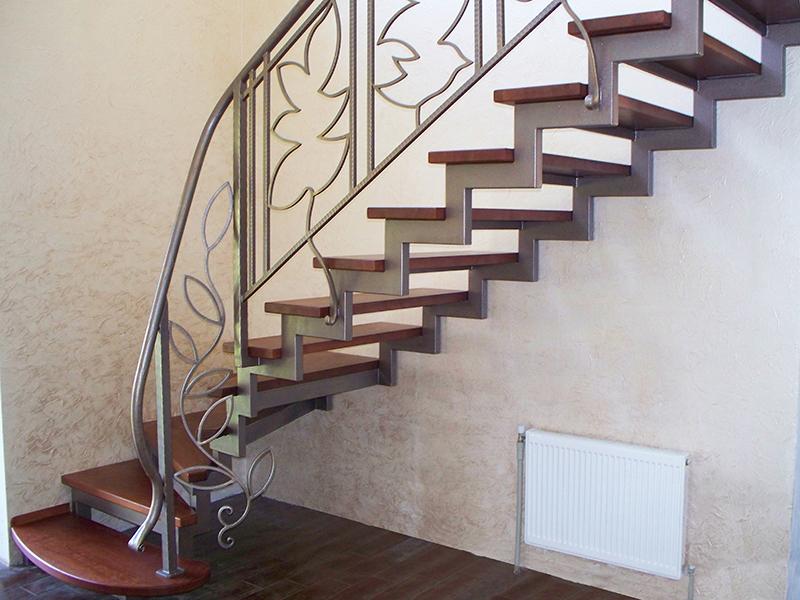

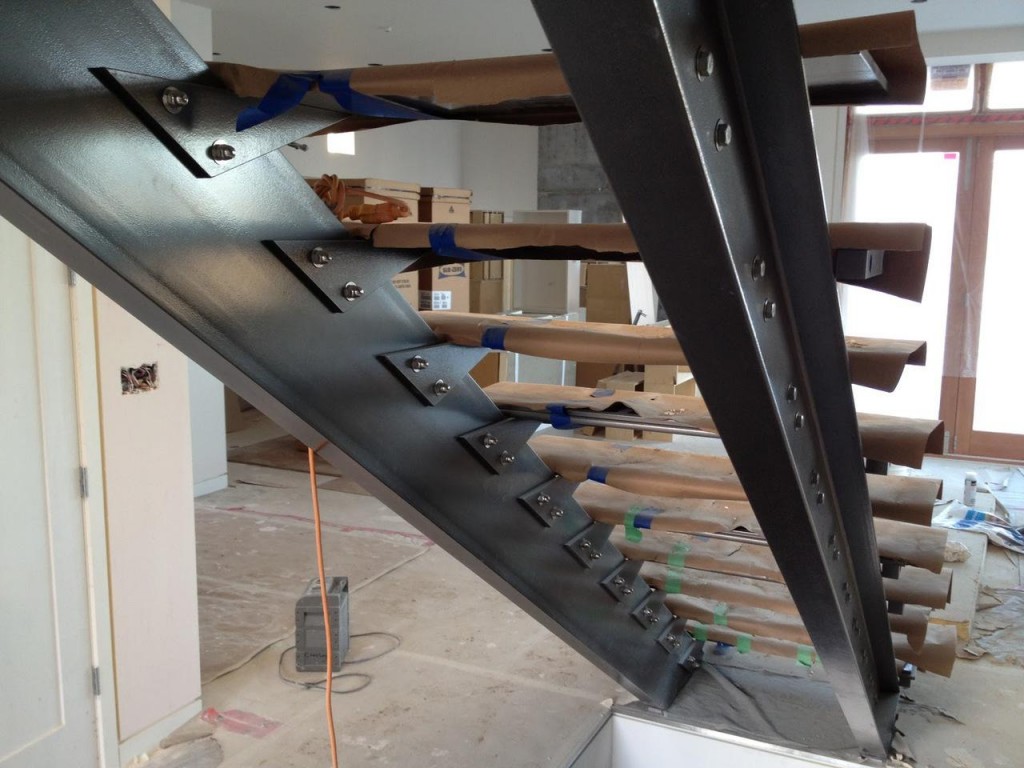

• Монокосоур. Одним из вариантов является ломаный косоур, собранный из отрезков трубы (по размерам повторяющих размеры тупеней), сваренных под прямым углом. На горизонтальную поверхность такого косоура в дальнейшем будут крепиться ступени. Для такого каркаса потребуется профильная труба с размерами примерно 80х50-60 мм.

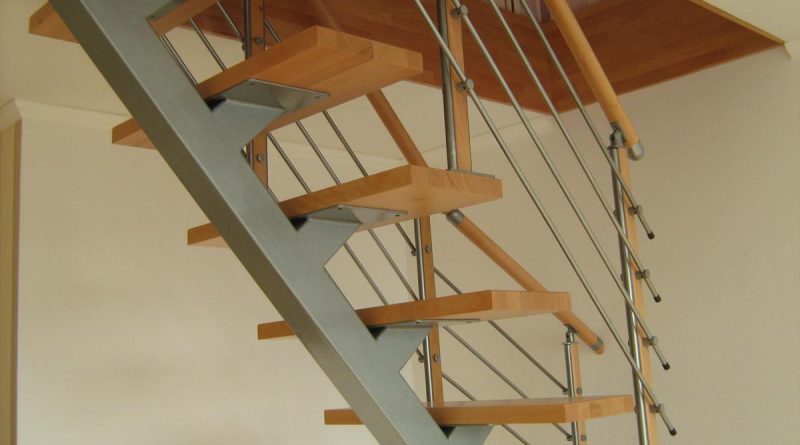

• Второй вариант монокосоура выполняется на одной центральной трубе (подойдет размер 100х60 мм), к которой с нужным шагом привариваются ножки с пластинами под ступени.

• Аналогичный вариант конструкции возможен и на двух косоурах. Такой вариант более надежный и применяется при условиях повышенной нагрузки на лестницу или согласно разработанному дизайнером проекту.

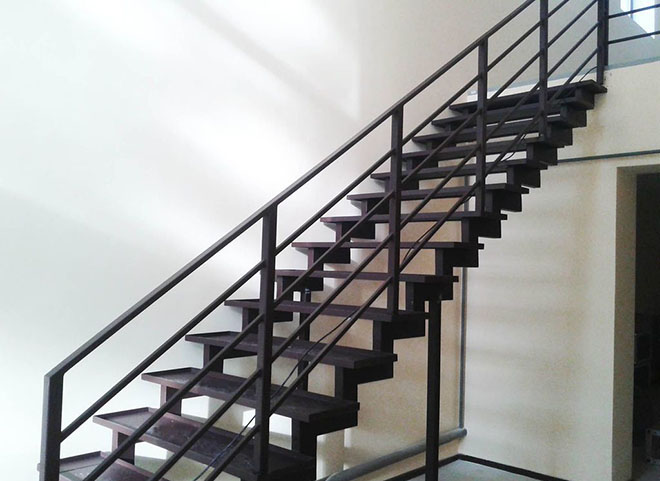

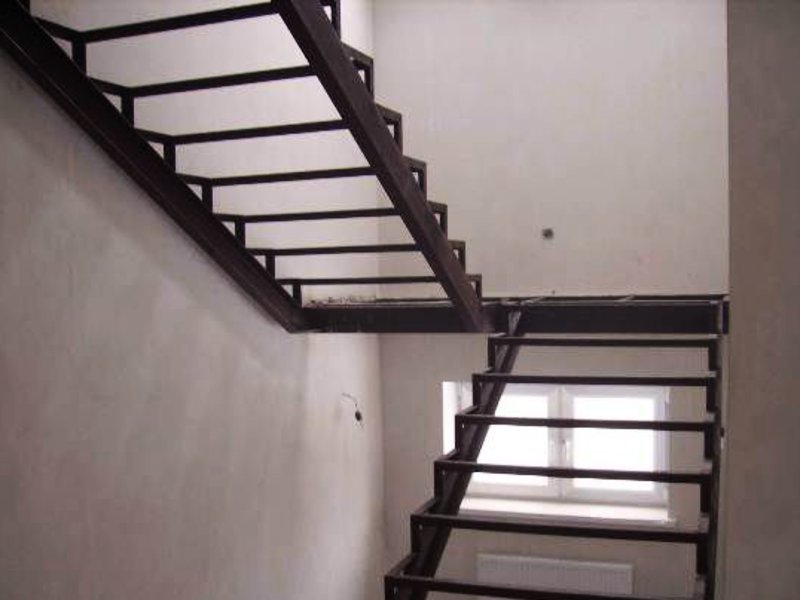

• Самым надежным вариантом изготовления является конструкция с косоурами на основе двух направляющих, к которым привариваются каркасы под ступени.

• Одним из самых сложных является каркас на двух ломаных косоурах.

Перед началом изготовления рекомендуется предварительно подготовить шаблон, в котором будет фиксироваться каждый элемент для ровной и правильной сварки.

Преимущества лестниц из профильной трубы

У любой конструкции, не важно, из какого материала она выполнена, есть свои плюсы и минусы.

Плюсы каркасов из профильной трубы:

• надежность и долгий срок службы;
• возможность реализации конструкции любой формы, при наличии определенного навыка;
• возможность сочетания с другими материалами, что дает возможность вписать такой каркас в любой интерьер;
• благодаря высокой стойкости к механическому воздействию есть возможность установить лестницу на начальном этапе строительства, не переживая за ее внешний вид; по завершению стройки при необходимости можно выполнить повторный окрас;
• такую лестницу можно устанавливать как внутри помещения для доступа на второй этаж, так и на улице.

Основным минусом любой металлической конструкции является возможная коррозия, воздействие которой можно минимизировать или исключить при правильной подготовке и обработке изделия.

Внешний вид лестницы

Поскольку изделия из профиля становятся все более популярны, в сети можно найти любые модификации лестниц из профильной трубы. Не обошли вниманием даже довольно смелые решения в виде стеклянных сооружений без перил или «утиный шаг», то есть практически вертикальный лестничный пролет с шириной ступени для одной ноги. Однако проще всего для начинающих строителей изготовить маршевую лестницу из профтрубы своими руками, которая пользуется наибольшей популярностью среди хозяев домов.

Чтобы правильно подобрать параметры данной конструкции, можно изготовить чертежи лестницы из профильной трубы своими руками, взяв за основу один из наиболее подходящих проектов и адаптировав его под конкретные размеры.

Маршем именуется конструкция, которая находится между поворотными площадками. Различают прямые, двух- и многомаршевые сооружения. Если речь идет о винтовой лестнице, то все ступени в ней расположены вокруг одной оси.

Изготовление лестницы из профтрубы своими руками

Металлическая конструкция, по которой несколько раз в день будут проходить все члены семьи, будет надежной только в том случае, если собирается с помощью сварки. Если у Вас имеются небольшие навыки сварщика, то вполне возможно сварить и установить лестничные марши в частном доме своими руками. смотрятся ничуть не хуже покупных. Ниже мы рассмотрим монтаж одномаршевой конструкции с прямыми ступенями и прямыми косоурами – она самая простая конструктивно.

Необходимые инструменты и материалы

Для сварки металлических конструкций понадобятся:

• Cварочный аппарат. Для домашнего мастера достаточно иметь инверторный сварочный аппарат со сварочным током 160-200 А.
• Электроды.
• Дрель, шуруповерт.
• Электролобзик или болгарка, отрезные круги для резки металла, шлифовальные круги.
• Ручной фрезер – для сошлифовывания сварных швов.
• Рулетка, металлический складной метр, угольник, транспортир, отвес, строительный уровень.
• Рубанок.
• Молоток.
• Струбцины.
• Наждачная бумага, кисти.
• Антикоррозионная грунтовка.
• Краска.
• Сушеные доски толщиной 40 мм для ступеней.
• Лак для древесины.

Чертежи и схемы

Устройство лестницы требует очень точной порезки заготовок и их сварки, установки готовых конструкций. Поэтому до начала работ необходимо вычертить точный чертеж или подробную схему, точно указать все углы и размеры.

Порядок выполнения работ

Перед выполнением работ тщательно размечают профиль и нарезают заготовки каркаса. Затем устанавливают косоуры, приваривают боковые опоры для ступенек («зигзаг»), поперечные перемычки-опоры. Сошлифовывают или фрезеруют сварные швы, зачищают весь каркас наждачной бумагой, красят. Затем монтируют ступени и ограждение.

Видео по изготовлению

Особенности сборки конструкций при помощи сварки показаны на видео:

Сборка и монтаж конструкции

Ниже пошагово расписана технология сварки и отделки каркаса.

Подготовка каркаса

Перед тем, как сварить заготовки, необходимо сошлифовать или сфрезеровать заусенцы на местах отреза заготовок. К нижнему концу косоуров приваривают опорные пластины. Заготовки для косоуров устанавливают на свое место и приваривают к закладным или анкерам, заранее заложенным в стену. Эту работу нельзя выполнить самостоятельно – потребуется помощник. Тщательно вымеряют углы наклона до и после установки. Затем тщательно размечают место установки нижней ступени, приваривают две заготовки – получается боковая опора для ступеньки. Затем повторяют с другой стороны, приваривают поперечину – и так до верха лестницы.

После проварки каждого шва необходимо дать металлу остыть, иначе конструкцию «поведет». Металл при сварке сильно нагревается и может деформироваться, поэтому после каждого этапа сварки необходимо проверять размеры и правильность углов и горизонтальность-вертикальность каждой детали.

Делая сварку, необходимо делать перерывы, чтобы металл успел остыть и его не «повело». Швы сошлифовывают или сфрезеровывают – выступающие валики очень портят общее впечатление от конструкции.

Установка ступеней

Отпиливают в размер доску, ошкуривают, покрывают при необходимости водорастворимой краской для придания нужного тона, высушивают, покрывают 2-3 раза лаком. Просверливают отверстия и прикручивают доски к боковым и поперечным опорам саморезами.

Монтирование ограждения

Современное ограждение монтируется обычно при помощи болтов с гайками или саморезов. С нижней стороны столбиков ограждения делают фланец с отверстиями и прикручивают к боковым зигзагообразным опорам. Приварить ограждение при наличии деревянных проступей невозможно. Правда, можно приварить стойки к конструкциям сбоку, но такое размещение ограждения не очень эстетично.

Покраска и отделочные работы

До установки деревянных ступеней металлический каркас необходимо ошкурить, обработать антикоррозионной грунтовкой, покрасить два раза краской.

Металлическая лестница на косоурах

Чертеж металлической лестницы сделать гораздо проще, если структура обустраивается с помощью косоуров. Это обусловлено тем, что нужно просчитать расстояние для каждой ступеньки и подготовить материал, который впоследствии будет закреплен на основание. Косоуры – это база (основа) в форме будущей лестницы. Она может быть произведена из разных материалов и быть закреплена, как этого требует помещение. Конечно, для приобретения подходящих косоуров замеры все же осуществить требуется.

Ведь конструкция должна подходить под параметры выделяемого под лестницу пространства. Лестница по металлическим косоурам поможет даже неопытным мастерам реализовать задачу установки.

Главное — правильно сделать чертежи лестницы с отметкой места, где будет расположены сходни. А также иметь под рукой инструменты и материалы, необходимые для воплощения этой идеи в собственном доме.

Преимущества

Благодаря тому, что сходни, оборудованные с использованием косоуров, заслужили призвание, положительные стороны такого решения очевидны:

• Это облегчает процесс работы;
• Позволяет с легкостью организовать порядок действий;
• Такие конструкции прочны и долговечны;
• Благодаря косоурам даже неопытный специалист или просто хозяин дома, сможет реализовать задуманное и воплотить его в реальность;
• Этот элемент позволяет уделить больше времени деталям и дизайнерским экспериментам, которые украсят проект лестницы на второй этаж.

Это далеко не все позитивные стороны лестниц на косоурах, каждый владелец частного дома находит свои независимые преимущества.

Недостатки

Нужно правильно определить размер основы под ступеньки, чтобы конструкция четко вписалась в интерьер. Сделать такие расчеты несложно. Достаточно просто измерить высоту, угол наклона и ширину требуемой установки.

Раскладная лестница

Самодельная стремянка, которая еще и раскладывается, — отличная вещь для строительства. Шаги ее сборки похожи с первым вариантом, только здесь нужно сделать шарнирное соединение между 2 отдельными лестницами и металлический фиксатор, который позволит закрепить конструкцию в разложенном виде. Все это выполняется только согласно выбранному чертежу.

В этом видео показан процесс изготовления лестницы из профильной трубы:

Железная стремянка, сделанная своими руками, обязательно пригодится в хозяйстве.

Чтобы конструкция была устойчивой и функциональной, стоит выбрать рабочий проверенный чертеж, а также подобрать качественные профили. Делая все по инструкции, а также советуясь с мастерами, можно своими руками сделать действительно хорошие вещи.
