Высота ограждения кровли общественных зданий

ГОСТ 25772-83

Ограждения лестниц, балконов и крыш стальные. Общие технические условия

ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. По назначению ограждения подразделяют на типы, приведенные в табл. 1.

Таблица 1

Примечание. lом и hом — по ГОСТ

(Измененная редакция, Изм. № 1)

1.2. По заполнению каркаса ограждения подразделяют на виды:

Р — решетчатые;

Э — экранные (для навески экранов из листовых или плитных материалов);

К — комбинированные (с решетчатыми и экранными участками).

1.3. Основные размеры ограждении и размеры между элементами ограждений должны соответствовать указанным в табл. 2.

Таблица 2

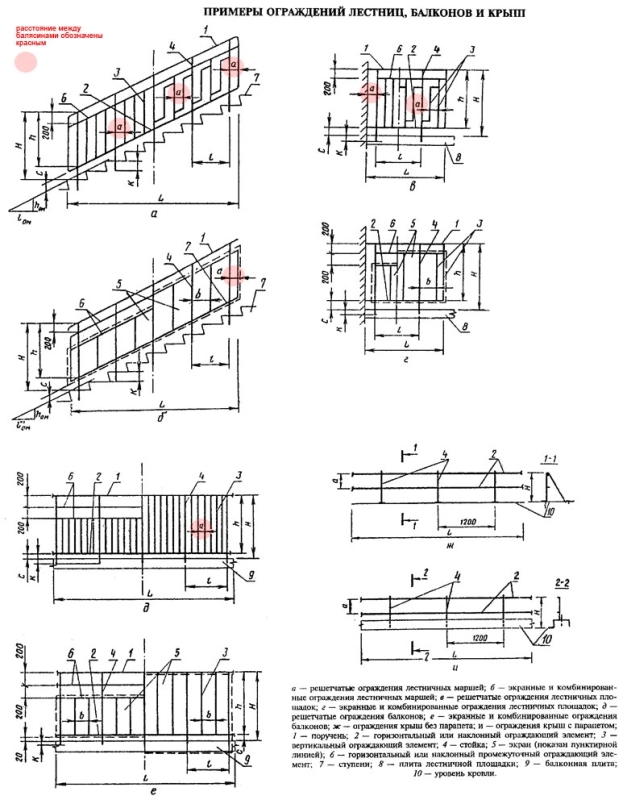

Примечание. Буквенные обозначения размеров (H, h, a и b) ограждений приведены в справочном приложении.

l.4. Ограждения эксплуатируемых крыш должны быть выполнены в соответствии с требованиями, предъявляемыми к ограждениям балконов.

1.5. Стальные ограждения крыш, устанавливаемые на парапет, должны иметь высоту за вычетом высоты парапета.

1.6. Условное обозначение марки ограждения принимают в соответствии со схемой:

Пример условного обозначения марки ограждения лестничного марша внутренней лестницы длиной 2700 и высотой 900 мм, решетчатого:

MB Р ГОСТ 25772-83

То же, ограждения лестничной площадки наружной лестницы длиной 2400 и высотой 1200 мм, экранного:

ПН — Э ГОСТ 25772-83

То же, ограждения крыш без парапета длиной 3800 и высотой 600 мм, решетчатого:

КО — 38.6 Р ГОСТ 25772-83

Нормативные требования

Каким по высоте должно быть ограждение кровли, ГОСТ определяет следующим образом:

-для неэксплуатируемых крыш – не менее 600мм;

-для эксплуатируемых крыш – в зависимости от высоты здания. Если она не превышает 30 метров, то верхний уровень заборчика поднимают над уровнем кровли на 1000мм и более, а если строение выше – как минимум на 1100мм.

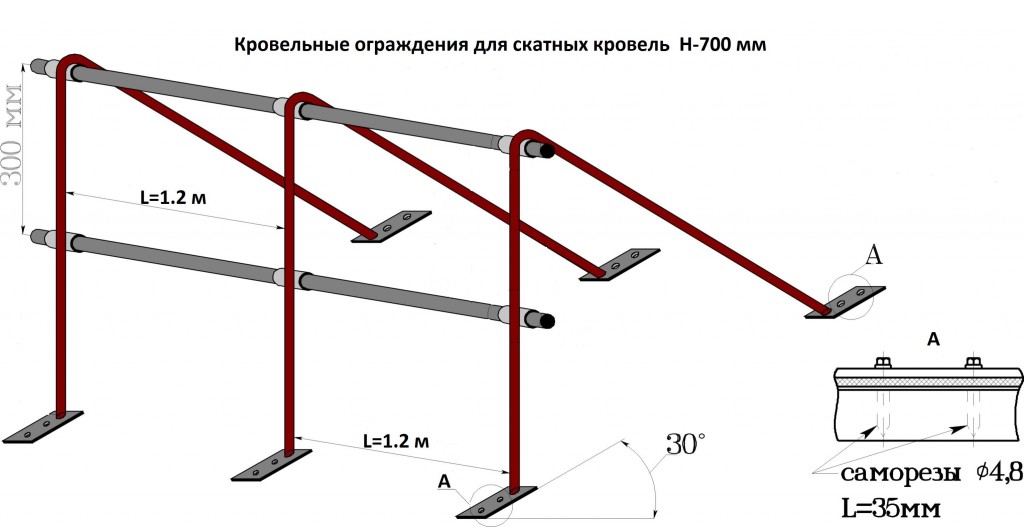

В первом случае шаг стоек принимается в пределах 1200мм, а расстояние между горизонтальными перекладинами – 300мм. Во втором случае нормативы требуют добавлять в ограждение вертикальные элементы, устанавливаемые с максимальным шагом 110мм. Подобные требования предъявляются и к балконным перилам.

В случае наличия на крыше парапета, высота кровельного ограждения уменьшается на высоту перепада между уровнями кровельного покрытия и верхнего среза бетонного или кирпичного заградительного барьера. Если парапет имеет нормативную высоту, надобность в его наращивании отпадает сама собой. Но такие случаи в современном строительстве встречаются редко, так как дополнительные «наросты» на стенах, кроме увеличения постоянных нагрузок на фундамент, ничего не дают.

Стандартом устанавливается обозначение ограждений для крыши:

-КО – без наличия парапета;

-КП – с присутствием по периметру кровли парапетной части.

В маркировке изделий присутствуют, также, длина и высота ограждения в дециметрах, номер ГОСТа и вариант заполнения каркаса:

-Р – решетчатый, только с вертикальными и горизонтальными элементами;

-Э – экранный, с прикрывающими основной каркас листовыми материалами;

-К – комбинированный, с частично перегороженными участками.

Пример обозначения решетчатого ограждения крыши без парапета длиной 3 метра и высотой 0,6 метра выглядит следующим образом:

КО – 30.6 Р ГОСТ 25772-83.

По статистике, максимальную безопасность обеспечивают сварные металлические каркасы, но на рынке присутствуют ограждения, собираемые посредством соединительных крабов и крепежных элементов. Для фиксации ограждения к несущим элементам крыши требуется специальный крепеж, а для монтажа экранных вставок, не входящих в комплект поставки кровельной ограды, обычные метизы.

Долговечность металлическим элементам обеспечивает качественная окраска или нанесенное в производственных условиях антикоррозионное покрытие – оцинковка, композит и т.д. Без соответствующей первоначальной и последующей плановой обработки поверхностей, агрессивное воздействие окружающей среды может быстро привести к появлению ржавчины.

Во избежание неприятностей, ограждение кровли требуется инспектировать каждые пять лет. Следует проверять целостность конструкции, стабильность положения и надежность креплений, выявлять различные дефекты защитного покрытия и т.д. От обнаруженных проблем рекомендуется избавляться сразу же, так как содержание кровельной ограды в порядке является залогом безопасности для тех, кому когда-то придется работать на крыше.

Проверку проблемных ограждений на прочность рекомендуется доверять специалистам, имеющим соответствующее испытательное оборудование.

Лестницы

Ширина лестничного пролета должна быть установлена не менее чем: для внутриквартирных 80 см, для двухэтажных домов – 90 см, для многоэтажек – 105 сми для зданий общественного назначения– 135 см. Самая большая, рекомендуемая для жилых домов –140 см, для общественных строений – 240 см.

Ширина пролетов должна быть одинаковой на всей протяженности лестниц в здании.

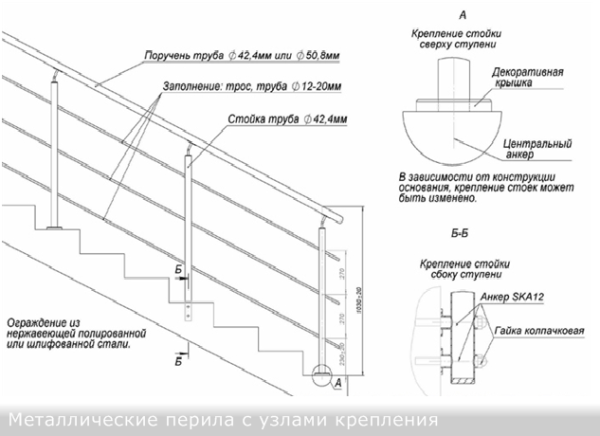

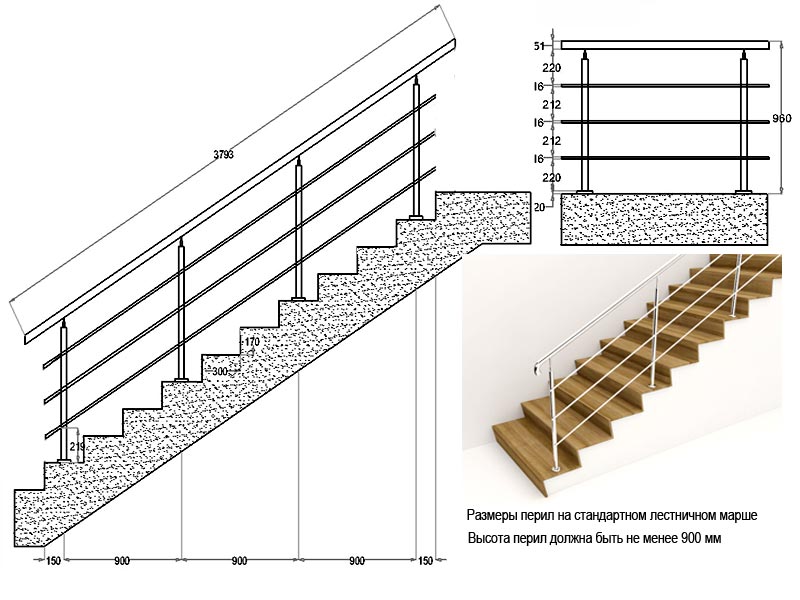

Все марши для безопасности должны быть оборудованы заградительными конструкциями. Высота перил должна составлять от 90 см, расстояние между вертикальными столбиками не более 15 см.

Особые требования предъявляются к ограждению лестниц в детских садах и школах. Ограждения должны иметь высоту от 120 до 150 см, а шаг между столбиками должен быть не более 10 см. Они изготавливаются из металла, в качестве поручня используется дерево или пластик и должны выдерживать давление не менее 100 кг/м.

Правила ограждения кровли при высоте здания

По окончании возведения крыши любого строения следует обязательно позаботиться ещё и о последующей её эксплуатации. Но крыша представляет собой наклонную плоскость, с которой очень просто упасть, что может привести к нежелательным последствиям для состояния здоровья. Чтобы этого избежать нужно установить ограждение кровли здания.

Они своего рода выполняют функцию своеобразных перил. За них можно спокойно держаться и даже пристёгиваться специальными страховочными элементами. Это позволяет выполнять любые работы на большой высоте многоэтажного здания не боясь сорваться вниз. Благодаря им становится возможным проведение работ в любое время года.

Требования в соответствии с установленными правилами по ГОСТ

Что бы ни пришлось заняться сложными техническими вычислениями стоит заметить, что уже достаточно долгое время существуют разработанными соответствующими специалистами нормы.

Чтобы получить всю эту необходимую информацию надо обязательно обратиться к официальным документам. В них прописаны все необходимые условия и требования. Ведь в зависимости от высоты здания и его типа кровли существуют определённые отличия.

Все они обязательны согласованы как со специалистами противопожарной службы так с сотрудниками по технике безопасности и охране труда.

В любом случае все требования опираются на строгие математические и физические расчеты, где учитываются даже требования по жёсткости и прочности используемых материалов.

1. Если крыша строения не превышающего высоты в 7 метров представлена плоским типом, то ограждение, должно быть, не менее 90 сантиметров в высоту. Но этот вариант подходит только для того случая когда неэксплуатируемый тип крыши. Для общественных зданий это становится наиболее приемлемым вариантом. Так как не требуется больших финансовых вложений. А значит в этом случае можно будет сэкономить не в ущерб безопасности.
2. Если же высота здания те же 7 метров, но при этом кровля оборудована специальными выходами для людей прямо на кровельное покрытие, то минимальная высота ограждения на кровле должна быть более 1,1 метров. Но тогда надо будет обязательно позаботиться о том, чтобы расстояние между вертикальными опорными стойками было не более 1 метра. Это обусловлено тем, чтобы вся конструкция была соответствующей жёсткости для обеспечения безопасности под действием массы любого взрослого человека.
3. Когда высота здания более 7 метров, то здесь уже другие требования. Обычно такое строение представляет собой высокий многоквартирный дом, где обязательно присутствует парапет по всему контуру плоской крыши высотой более 0,6 метра. Тогда необходимо дополнить высоту ещё на 0,6 метра специальным решетчатым ограждением. В итоге суммарная высота должна составлять не менее 1,2 метра. Только при этих параметрах можно будет чувствовать себя безопасно на высоте любой многоэтажки.
4. В случае когда выход на крышу здания с плоской крышей оборудован абсолютно для всех желающих. Это может быть, например, офисное здание, которое имеет общественный выход прямо на крышу. То тогда высота ограждения должна составлять минимум 1,2 метра. Желательно, чтобы она была даже ещё больше. При этом кровельное покрытие может ещё быть оборудовано дополнительными строительными элементами, включая всевозможные переходы и эвакуационные площадки.

В соответствии с существующими строительными нормами допускается застройщиком увеличение высоты ограждения. Главное, соблюдать минимально требуемую величину.

Особенности выбора материалов для ограждения кровли

При установке таких кровельных элементов надо использовать только высококачественные материалы. Они должны быть из материалов особой формы и дополнительными рёбрами жёсткости, чтобы была возможность выдерживания силового воздействия в любой ситуации.

Обязательно каждый элемент должен быть обработан антикоррозийным материалом. Или же должны быть выполнены из нержавеющей стали. Чтобы в последующем исключить возникновение прогнивания и ухудшения прочностных показателей, что, несомненно, может сказаться на безопасности. Для жилых зданий, где требуется обязательное обслуживание крыши на это надо будет обязательно обратить особое внимание.

Особенности монтажа

Чтобы установить кровельное ограждение помимо стандартов по высоте надо ещё и соблюсти ряд особенностей по сборке и установке всех элементов.

1. В первую очередь проводится крепление опорных вертикальных стоек которые в будущем будут держать все элементы. Но при этом надо будет позаботиться о том, чтобы основа была укреплена. В противном случае при плохой основе опор может возникнуть разрушение под силовым воздействием.
2. Установка горизонтальных стяжек между горизонтальными опорами. В качестве крепления используются специальные метизные материалы или же проводятся сварочные работы. Не допускается некачественное проведение сварки без соблюдения технологии.
3. Напоследок проводится окрашивание ограждения специальным окрасочным материалом с антикоррозийными свойствами. Чтобы исключить возникновение обычной ржавчины.

Подводя итоги можно надо отметить, что любой дом обязательно должен иметь ограждение на крыше. При этом высота ограждения кровли строго регулируется федеральными законами.

Иван Публикаторов

Нормативные параметры высоты пожарной лестницы от земли

Практически каждое жилое или административное здание либо производственное сооружение в нашей стране оснащается пожарными лестницами. И, как ни прискорбно это констатировать, большинство этих лестниц выполнены с нарушением нормативов. Какие требования предъявляют к этому важному сооружению ГОСТ и СНиП?

СНиП предписывает обустраивать пожарные лестницы в любом здании, высота которого от места подъезда пожарной машины до верхней точки парапета крыши составляет 10 и более метров.

Связан это с тем, что при пожаре нередко огонь отрезает путь на улицу, в этом случае проникновение в здание и эвакуация людей осуществляется через крышу. Штатная лестница пожарной машины уверенно «достреливает» именно на высоту до 10 метров.

Если здание выше, без дополнительной пожарной лестницы не обойтись.

Вертикальная эвакуационная лестница

Если высота здания превышает 30 м, законодательство требует обустроить внутренние лестницы.

В соответствии с ГОСТ Р 53254-2009 пожарные лестницы бывают:

• вертикальные – предназначены для доступа к очагу возгорания подготовленныхогнеборцев;
• маршевые – могут также применятся для эвакуации погорельцев.

Также закон требует обязательного строительства маршевых пожарных лестниц в дошкольных учебных, а также медицинских учреждениях и ряде других объектов, в которых возможна эвакуация детей и граждан с ограниченной подвижностью.

Количество лестниц

Нормативы предъявляют такие требования к количеству подъемных путей:

1. Для жилых зданий – не менее одной лестницы на каждые 1000 м2 (включая неполные 1000м2!) площади кровли. Это означает, что если площадь кровли здания составляет 1000+1м2, необходимо обустроит не менее 2 лестниц.
2. Для производственных зданий – не менее одной лестницы на каждые 40 000 м2 (включая неполные) площади кровли.

Если здание имеет наклонную кровлю, затрудняющую передвижение по крыше, требования нормативов таковы:

1. Для жилых зданий – не менее одной лестницы на 100 м (включая неполные) периметра здания.
2. Для производственных помещений – не менее одной лестницы на 200 м (включая неполные) периметра здания.

Исключения

Нормативы дозволяют не обустраивать внешнюю пожарную лестницу на главном фасаде здания при условии, что его ширина составляет не более 150м. Также СНиП разрешает не делать пожарную лестницу в одноэтажном здании даже если он выше 10м при условии, что площадь кровли не превышает 100 м2.

Боковое размещение лестницы

Высота лестницы от земли

Граждан по понятным причинам, прежде всего, волнует такая характеристика пожарной лестницы, как высота нижнего края лестницы от земли. Маршевая лестница обязательно достигает нулевой отметки, поэтому вопрос, в первую очередь, касается лестниц вертикальных.

Обустройство вертикальных лестниц допускается при общей высоте лестницы от земли в месте подъезда пожарной машины до верхней кромки парапета не более 20 м. Если высота превышает 20 м, допускаются только маршевые конструкции.

Высота от земли в месте подъезда пожарной машины до нижней кромки вертикальной пожарной лестницы не должна превышать 1,5 м. При высоте лестницы выше 6 метров, необходимо обустроить ограждение.

Нижняя кромка ограждения должна находиться в 2,5 мот уровня земли. Нижнюю секцию (ниже уровня ограждения) допускается делать выдвижной с надежной фиксацией в опущенном и поднятом положении.

Делается это во избежание несанкционированного подъема п лестнице детей и несознательных граждан.

Таким образом, высота пожарной лестницы от земли по СНиП пожарной лестницы с поднятой нижней секцией не превышает 2,5 м.
