Веревочная лестница для колодца – нюансы изготовления

Особенности производства

Водосточные лестницы изготавливают из металлических прутьев, они закрепляются на горловине специальными крюками. Конструкции этого типа могут быть разной длины.

• Канализационные — производятся из нержавеющей стали. Такие изделия должны быть безопасными, так как по ним нужно спускать оборудование.
• Теплосетевая — устанавливается на время проведения работ. Для больших нагрузок она не предназначена.
• Для дачных колодцев — нужны для спуска под землю. В нижней части изделия располагается площадка, на которой удобно производить работы. Размеры зависят от типа и размера колодца.

Это очень важное приспособление на дачном участке, позаботиться о его покупке нужно на самом начальном этапе эксплуатации скважины.

Очень часто после нескольких лет использования, владельцы дачного участка замечают, что в колодце понизился уровень воды, а сама вода утратила прежние вкусовые качества. Нередко она приобретает странный запах и цвет. Все это говорит о том, что колодец пора чистить.

Причиной загрязнения воды может стать заиление дна, случайное попадание тел животных или растений, и проникновение талых вод. Также он загрязняется при разгерметизации швов и засорении донного фильтра. Количество бактерий в воде растет, она становится мутной. Поэтому чистку нужно проводить несколько раз в год.

Нормативные документы

Таблица канализационных колодцев составляется на основе действующих нормативов и правил (СНиП, СП). Это базовые документы, где перечислены все требования к конструкции емкостей, их размерам и другим параметрам. Любые несоответствия, обнаруженные во время защиты, расцениваются как основания для отклонения проекта.

Однако, если пользоваться только базовыми нормативными документами, риск допустить ошибки увеличивается. Для каждого резервуара придется отдельно подбирать параметры, что значительно замедлит составление проекта. Структура СНиП или СП рассчитана на перечисление правил, требований и норм. Она неудобна для выполнения проектных работ, поэтому в помощь составителям создана специальная база данных — Типовой Проект (ТП). В настоящее время используется более современная редакция — ТПР (Типовые Проектные Решения), представляющие собой исправленную версию базы.

Колодцы канализационные, Типовой Проект— это свод таблиц для разных групп емкостей. Они объединены по назначению, размерам, особенностям. Работа проектировщика заключается в подборе по приведенным в колонках значениям нужного варианта.

Переносные лестницы

Такой тип лестниц становится все более популярным. Это уже готовые конструкции, которые нужно собрать непосредственно перед эксплуатацией. Можно использовать веревочные лестницы или же раскладные. Стоимость их отличается и зависит от того, какой материал используется для их изготовления.

Раскладная лестница

Для изготовления раскладных лестниц используются деревянные или металлические заготовки. Сделать такую конструкцию самому очень сложно, поскольку в них присутствуют некоторые механизмы. Если Вы хотите обустроить колодец именно таким типом лестниц, тогда его нужно купить.

Распространены раскладные лестницы из нержавейки. Они могут использоваться в глубоких колодцах, поскольку некоторые достигают длины 10 метров. Такие лестницы не боятся воздействия влаги, поэтому могут служить даже 15 лет, не теряя своих качества. Главное, на что нужно обратить внимание – не перегружать их.

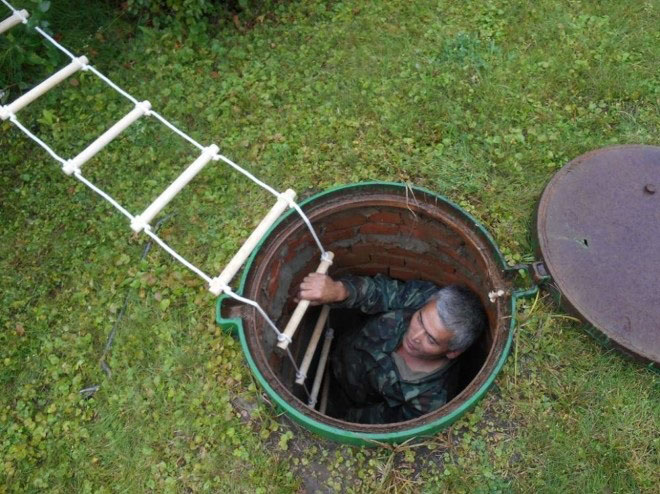

Веревочная лестница для колодца известна человечеству очень давно. Она обладает достаточной прочностью, практичностью и небольшим весом. Для тетивы используются прочные верёвки. Ступени делают из веревки такой же толщины, что и тетива. Но можно использовать также металлические, деревянные или пластиковые заготовки.

Веревочная лестница своими руками изготавливается очень просто. Планки или веревки, которые будут использованы как ступени, должны быть с отверстиями. Их нужно сделать для того, чтобы пропустить тетиву. Чтобы закрепить их, нужно завязать специальные узлы.

Канализационные и водосточные лестницы

Коммуникационные системы, обеспечивающие подачу или отведение воды, прокладываются разными способами. Популярным является подземное расположение трубопровода. Для обслуживания системы требуется спуск специалиста в колодец. Для этого используются канализационные лестницы, изготавливаемые из разных материалов.

Разные размеры.

Требования к канализационным лестницам

Подземные сооружения функционируют в специфических условиях. Для обслуживания используется оборудование, отвечающее некоторым требованиям. При строительстве водосточных лестниц учитывают такие характеристики:

1. Надежность и прочность. Высота шахты нередко достигает 5 м. Все части должны выдерживать повышенные нагрузки при спуске или подъеме людей и специальной аппаратуры.
2. Материал. Согласно нормам ГОСТ, конструкции могут производиться из простой или нержавеющей стали. Второй вариант считается более надежным. Нержавеющий металл нечувствителен к воздействию влаги. Диаметр арматуры, используемой для сооружения лестницы, должен превышать 2,5 см.
3. Вес. Нормативным требованиям, касающимся массы лестниц для колодцев, соответствуют конструкции, весящие 25-100 кг при длине 1-6 м.
4. Устойчивость к окислению. Постоянное нахождение в условиях повышенной температуры и влажности приводит к быстрому разрушению металла. Поэтому колодцы рекомендуется снабжать лестницами из нержавеющей стали. Простые металлические конструкции нужно обрабатывать антикоррозионными составами. Применяют грунтование, оцинковку, окрашивание лаком по металлу.
5. Срок службы. Замена лестницы в глубоком колодце занимает много времени. Спуск в шахту небольшого диаметра сопряжен с некоторыми неудобствами. Исключить простои в обслуживании канализационных линий помогает использование долговечных лестниц.

Виды колодезных лестниц

Для спуска в канализационные колодцы используют 3 типа конструкций:

Легкое применение.

1. Переносные. Удобные колодезные стремянки не требуют стационарной установки. Глубина некоторых коллекторов достигает 10 м. Лестница должна иметь подходящую длину. Канализационная система не требует слишком частой проверки. Переносные изделия подойдут, если спускаться в шахту нужно не чаще 1 раза в 3 месяца.

   Достаточной будет длина в 1-5 м и ширина ступеней в 35 см. Вес конструкции определяется материалом изготовления.

2. Стационарные. Устанавливаются на этапе строительства колодца, имеют неограниченную длину. Остальные параметры подбирают с учетом строения шахты. Вес лестницы определяется глубиной коллектора. Масса сооружения чаще всего составляет 20-150 кг.

   Ширина ступени – 35-45 см. Изделия сооружаются из стали, дерева, композитных материалов.

3. Складные. Выполняются из легких металлических сплавов, например, алюминия. Это объясняется необходимостью компактного хранения вне колодца и удобства переноски к месту использования. Длина одной секции составляет 1-2,5 м. Размеры в разложенном виде достигают 6 м.

   Весит складная лестница не более 25 кг.

Разновидности канализационных лестниц

Для спуска в канализационные колодцы используются разные типы лестниц, отличающиеся строением, материалом изготовления, способом монтажа.

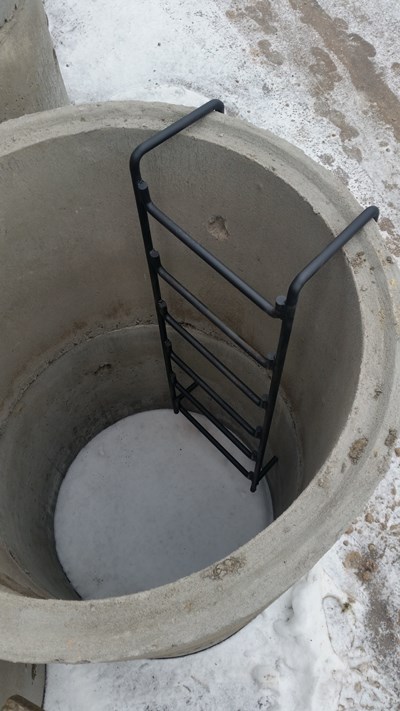

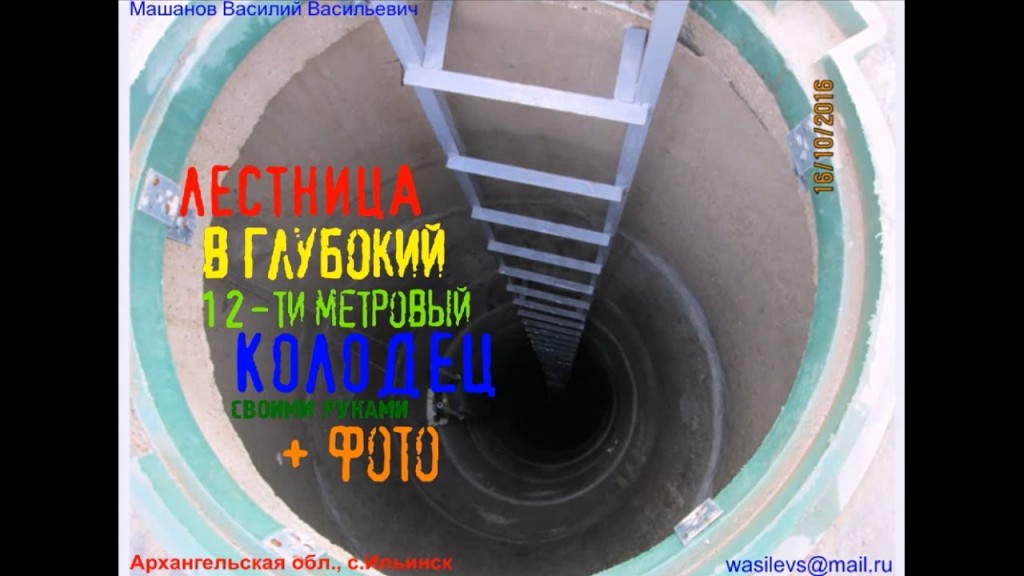

Как сделать лестницу для колодца своими руками

Можно сделать самому.

Любое сооружение можно изготовить своими руками. Для этого нужно уметь обращаться с деревом или металлом, пользоваться сварочным агрегатом.

Чтобы изготовить металлическую конструкцию, выполняют такие действия:

1. Приобретают гладкую арматуру или тонкие трубы, уголки. Расчет количества материалов выполняют после определения глубины шахты.
2. Нарезают детали нужных размеров. Вертикальные направляющие укладывают на ровную поверхность параллельно друг другу.
3. Ступени раскладывают так, чтобы образовывались ровные прямоугольники. Расстояние между деталями составляет 35 см. Длина ступени – 45 см. Арматуру нарезают болгаркой. Заготовки закрепляют дуговой сваркой.
4. Приваривают верхние крюки, сделанные из арматуры. Они должны зацепляться за край коллектора.
5. Обрабатывают металл грунтовкой, наносят краску. Имеющиеся следы ржавчины удаляют жесткой щеткой.

Таблица канализационных колодцев: пункты таблицы, нормативные документы, обзор

При составлении проекта наружной сети водоотведения, в его состав должен быть включен лист «таблица канализационных колодцев». В ней отображены все колодцы, объединенные по группам. Они перечисляются с указанием рабочих параметров, по возрастанию диаметра труб или лотков.

Для каждого узла отображают основные рабочие параметры, размеры, глубину погружения в грунт, объем рабочей части, количество материала, затраченного на изготовление. В результате появляется полный перечень емкостей, принятых для данной системы и объединенных в группы по назначению и типу.

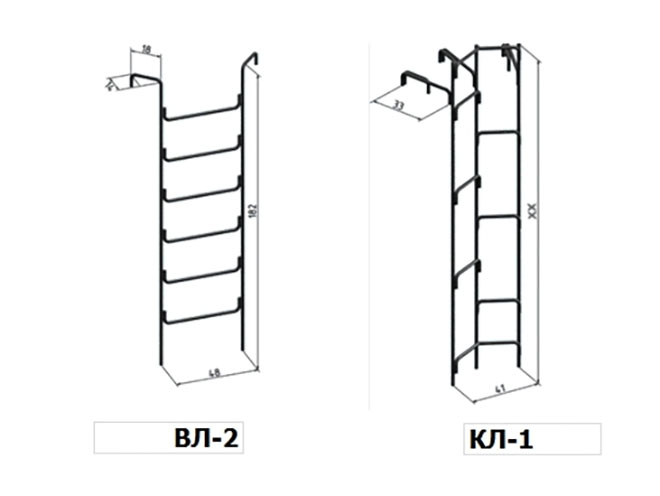

Конструктивные особенности

Особенности конструкции КЛ-1 связаны с тем, что лестница опускается в колодец и должна быть в нем надежно закреплена. Практически в каждом из вариантов исполнения обязательным элементом верхней части лестницы являются крюки. При помощи крюков опущенная в колодец конструкция надежно закрепляется в лотке и на горловине колодца.

Чертежами строго регламентируется длина крюков (33 см) и ширина между крайними тетивами лестницы (41 см). Длина изделия и количество пролетов зависит от каждого конкретного случая.

Разновидности канализационных лестниц

Строение лестничных конструкций для канализации имеет определенные отличия в зависимости от назначения колодца, его устройства и места расположения.

Для обслуживания теплосетей используют наиболее простые плоские конструкции. Они не содержат крепежных элементов и не являются стационарными. Такие лестницы устанавливают только на время проведения ремонтных или профилактических работ, и по их окончании поднимают на поверхность. Данную конструкцию нельзя использовать для спуска или поднятия различного оборудования и имеющего большой вес инструмента.

Лестницы для водосточных и дренажных колодцев представляют собой однопролетные конструкции из металлических прутков. На данных объектах обязательным элементом являются крепежные крюки. При необходимости длину данного вида лестниц можно увеличить или уменьшить.

Наиболее сложная по исполнению лестница, используемая в канализационных колодцах – двухпролетная. Она состоит из трех опорных несущих конструкций. Ступени в соседних пролетах расположены не на одном уровне, а с определенным смещением. Благодаря такому расположению ступеней лестница обеспечивает максимально комфортный и безопасный спуск и подъем работникам, которые переносят необходимое оборудование и приспособления.

Для нормальной эксплуатации тепловых, водопроводных и канализационных сетей, необходима возможность осмотра колодцев и оборудования в камерах с запорной арматурой.

Для обеспечения свободного и безопасного доступа в смотровые колодцы используются металлические лестницы, способы крепления которых к стенкам железобетонных колец могут быть различными.

Лестница канализационная строительная для колодца своими руками

Строительство подземных коммуникаций часто выполняется с применением колодцев. Использование колодцев обусловлено необходимостью регулярного обслуживания и эксплуатации объектов. Лестница для колодца является обязательной составляющей конструкции не только для удобства эксплуатации, но и, в первую очередь, для безопасности при работе.

Разновидности лестниц для подземных систем

В зависимости от назначения колодца выделяются следующие виды лестниц:

• Для обслуживания теплотрассы используется лестница монтажная съемная для коллектора. Ее не рекомендуется использовать для спуска тяжелого оборудования и инструмента.
• Для водопроводных сетей различают стационарные и съемные лестницы в зависимости от глубины колодца и принадлежности. В случае если колодец в частном пользовании, допускается использовать простую лестницу строительную.

• Самой сложной по конструкции является лестница канализационная. Она состоит из трех направляющих, по которым ступени разнесены на разные уровни для ног. Такая конструкция позволяет снизить нагрузки при спуске и подъеме.

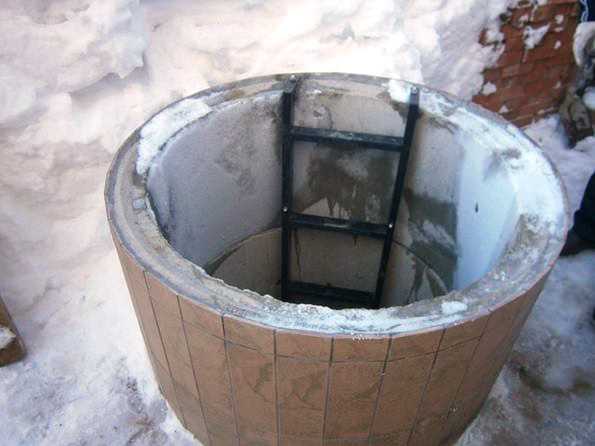

Лестница в колодец своими руками

При монтаже  лестницы строительной рекомендуем воспользоваться типовым проектным решением альбом 5. Рассмотри две стационарных модели лестницы колодезной:

• скоба ходовая;
• стационарная стремянка С1.

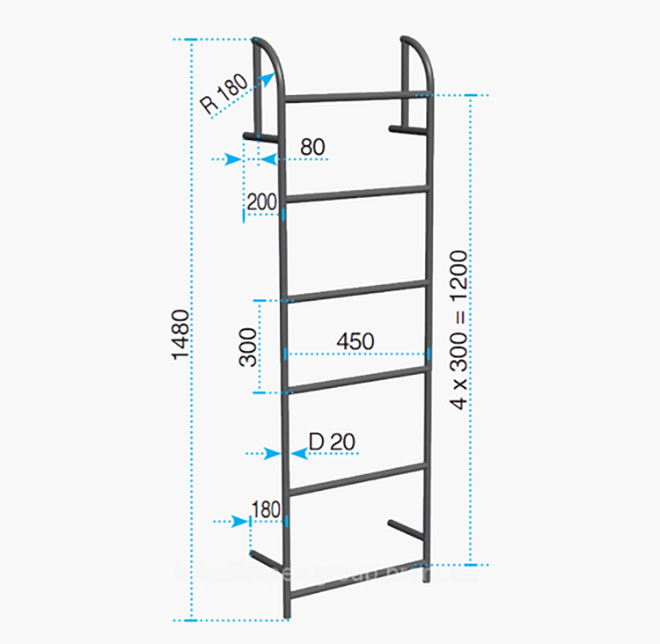

Сварочный чертеж и обозначение

Чертеж стационарной лестницы строительной для колодца серии С1

Параметры конструкции различаются в зависимости от глубины колодца.

Спецификация типового проекта

Чтобы вы могли определить объем необходимого металла для изготовления лестницы строительной, мы подготовили для вас таблицу с необходимыми объемами уголков и арматуры для сварки изделия различной длины.

Скоба ходовая

Помимо стремянки для колодцев, очень распространенным вариантом является скоба ходовая. Такая скоба устанавливается непосредственно в момент изготовления кольца.

Длина арматур на одну ступень составляет 850 мм.

В смонтированном виде это выглядит так.

Целевое назначение лестницы

Главная функция заключается в необходимости периодически выполнять обслуживание или ремонт строения. Случается, если оголовок колодца ничем не уплотняется (крышка или прочая декоративная конструкция), то в шахту могут время от времени попадать посторонние предметы. Для поддержания чистоты воды их нужно вытаскивать. Для решения проблемы, опять же, используется лестница.

По мере эксплуатации может случиться обрыв цепи. Чтобы восстановить конструкцию, придется как-то организовать спуск вниз. Это основные моменты, когда необходимо использовать лестницы для колодцев. Учитывая, что все описанные случаи не требует ежедневного участия человека, то наиболее удобным является съемный вариант с компактными габаритами и малым весом, как раз такими свойствами и характеризуется веревочное исполнение.

Чистка и ремонт колодца проводятся с помощью лестницы

Как сделать самому

Металлическую

1. Понадобятся уголок и арматура без рифления.
2. Замеряем глубину колодца, это и будет высота вертикальных направляющих.
3. Уголок отмеряют без учета зацепов в верхней части стремянки. Отрезаем наш размер и укладываем на ровное основание параллельные прямые.
4. Проверив диагонали, чтобы прямоугольник стал ровным, расчерчиваем ступени. Расстояние между ними равно 350 мм. Возьмем арматуру и сделаем заготовки ступеней.
5. Длина каждой 35 – 45 сантиметров. Арматуру режем болгаркой по размеру.
6. Теперь раскладывают заготовки по направляющим и фиксируют на месте ручной дуговой сваркой.

Важно: сварка – наиболее надежный способ крепления ступеней и кронштейнов к направляющей.

Затем приваривают крючки, сделанные из той же арматуры так, чтобы можно было зацепить их за край кольца или за крышку.

Металл необходимо обработать грунтовкой в несколько слоев, а затем покрасить антикоррозийной краской. Если есть ржавчина, ее следует счистить до основания.

Деревянную

Колодезная лестница из дерева изготавливается проще.

1. Понадобится деревянный брус 50 * 50 мм. Из него своими руками сделаем и направляющие, и ступени.
2. Ножовкой отпилим брусок и также положим его на ровную поверхность.
3. Вымерив прямоугольник, расчертим ступени по 30 – 40 сантиметров между собой, но пилятся по 30-35 см.
4. Укладываем перекладины по разметке и скрепляем все шурупами по дереву с редкой резьбой.

Важно: нельзя скреплять ступени гвоздями, брусок может треснуть и сломаться.

Деревянная лестница не закрепляется в верхней части крючками, как металлическая. Ее крепят только по длине направляющих.

Подходящие образцы

Инструкция по выбору подходящей лестницы очень проста, главное, чтобы она соответствовала вышеизложенным требованиям и подходила под размеры вашего канализационного колодца. Вот, к примеру, наиболее распространённые модели:

Лестницы для канализации КЛ 1 и Л 1

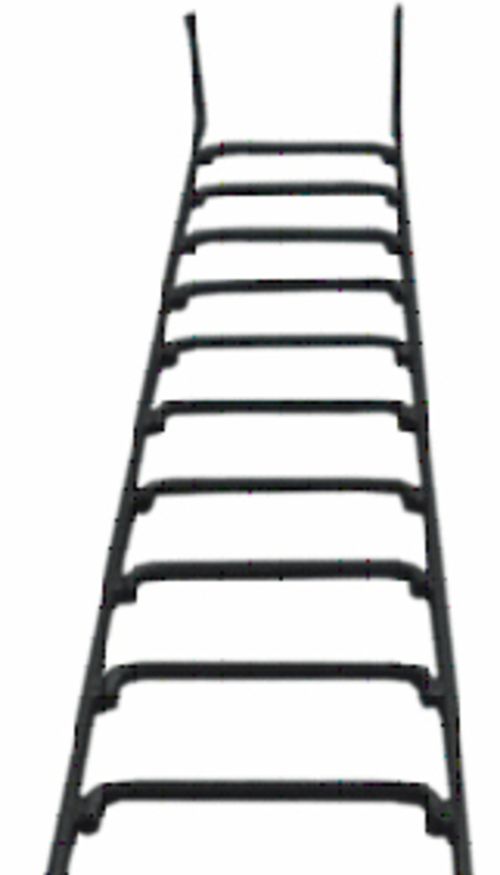

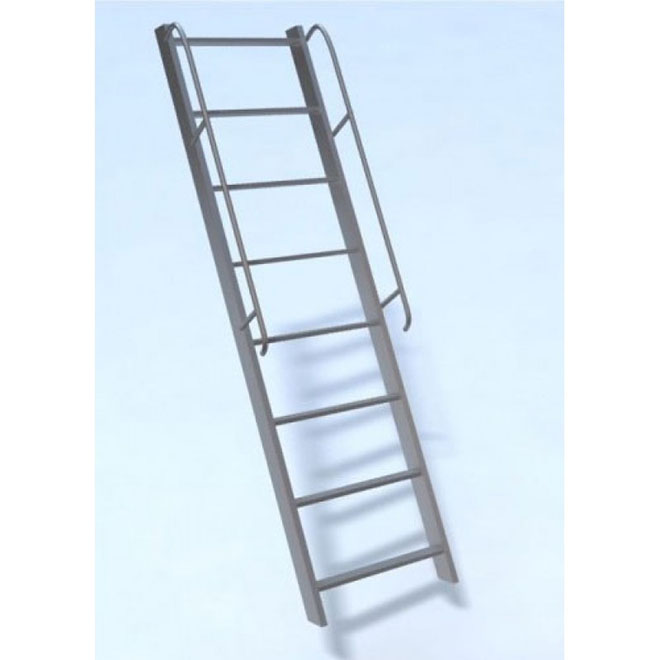

Металлическая канализационная лестница КЛ 1

Конструкция такого плана отлично справляется со своей задачей и имеет следующие отличительные черты и особенности:

1. Изготавливается из арматуры толщиной 25 мм, что придаёт высокую прочность.

1. В качестве материала используется нержавеющая сталь, благодаря чему влажная среда канализации не может причинить вреда изделию.
2. На верху конструкции имеются специальные крюки, с помощью которых она надёжно фиксируется на горловине люка.
3. Доступная цена. Производственный процесс достаточно прост, что делает себестоимость рассматриваемых лестниц относительно низкой.
4. Простота использования своими руками. В их строении нет ничего лишнего, что могло бы усложнить эксплуатацию.
5. Возможность применения не только в канализационных сооружениях, но и в любых других колодца.

Канализационная лестница Л 1 в инженерном колодце

1. Широкий ассортимент размеров:

1. Соответствие всем нормативам ТУ 5269-006-02495282-2005.

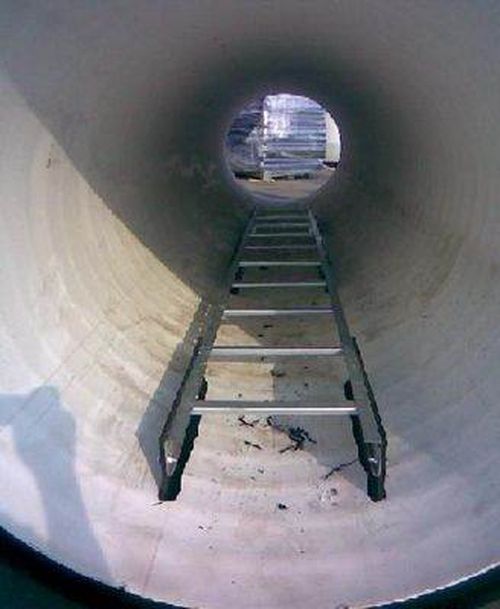

Стеклопластиковые

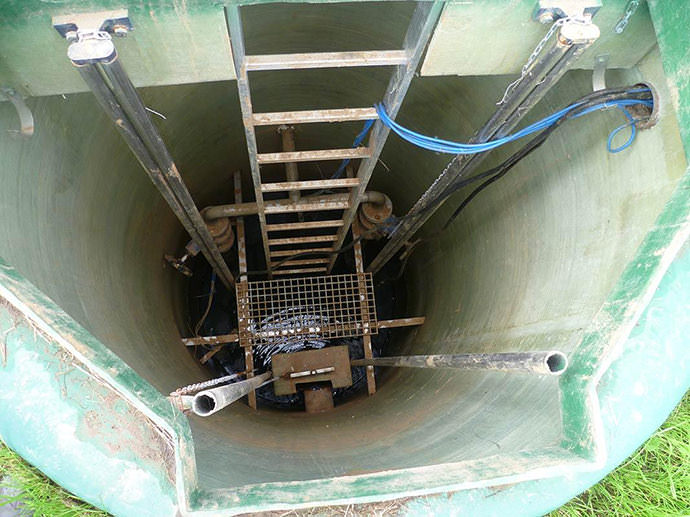

Канализационная и водосточная лестница из стеклопластика

Использование такого материала, конечно же, повышает себестоимость изделия, но и наделяет его несколькими достоинствами:

1. Малый вес. Значительно облегчает транспортировку и собственноручное использование конструкции, особенно в тех случаях, когда вам требуется её кратковременная установка в колодце.
2. Влагонепроницаемость. Никакая жидкость, включая различные едкие вещества, не причинит вреда стеклопластику.
3. Не является проводником электрического тока. Это очень полезно в случае устранения различных аварий в местах, где могут быть расположены линии электропередач.
4. Высокая прочность и долговечность. Рассматриваемая канализационная лестница исправно прослужит вам долгие годы.

Совет: рекомендуется выбирать модели со ступенями, покрытыми специальным напылением, предотвращающим скольжение. Во влажной среде это значительно повысит вашу безопасность.

Обустройство входных отверстий трубопровода в колодец

В зависимости от условий конкретного места и грунта, входные части в колодец исполняются по-разному. Монтаж на сухом грунте легче, так как регламентирует только два типа материалов: цемент и асбоцементную смесь. Для влажного грунта установка требует смоляной пряди и гидроизолирующих материалов. Но оба способа рассчитаны только на грунты без просадки.

На подвижных грунтах СНиП установил подвижные соединения: обмотку труб посредством гибкой пластичной изоляционной набивки. Если отойти от правил, то можно в отверстие люка вставить гильзу металлическую и уже внутри устроить набивку из гидроизолируюшего материала.

Правила работ в колодцах

В тех случаях, когда обслуживание колодца проводится своими силами, следует руководствоваться следующими правилами:

• Запрещается производить работы в глубине шахты в одиночку. Спускающегося вниз человека должны страховать на поверхности 2-3 физически крепких помощника.

• Перед началом работы оговаривается система связи и знаков. В некоторых случаях это реально спасает жизнь. Мобильный телефон в таком случае является плохим вариантом, т.к. внизу может произойти всякое, и не факт, что он будет ловить, либо пможет просто выпасть. Также важно договорится о временных интервалах поступления сигналов снизу. Если человек в оговоренное время не подал условный знак, помощники сверху должны поднять его страховочным тросом.

• Предварительно определяют глубину воды в шахте и высоту наслоений на дне. Сделать это можно с помощью длинного шеста, опустив его до упора в твердую почву (при надавливании он не должен больше заглубляться). Это предохранить работника от увязывания в опасной жиже.

• Перед спуском вниз необходимо определить уровень кислорода в глубине шахты. Для этого в вышеупомянутую емкость устанавливают любой источник открытого пламени. Действовать нужно предельно внимательно, чтобы огонь не затух от воды или потоков воздуха. Если затухание произошло из-за дефицита кислорода, спускаться без кислородной маски в такой колодец запрещается. На подобную проблему может указать наличие во взятых пробах большого количества органических остатков.

• Производится разведка состояния воды или придонной почвы. Для этого на конец шеста крепят небольшую емкость. После извлечение пробы проверяются на запах сероводорода и метана.

• Не стоит спешить, выполнив все вышеописанные процедуры перед спуском в колодец. Любая экстренная ситуация не может быть дороже человеческой жизни.

• Запрещается спускаться в колодец без специальной защитной одежды. Особенно это касается каски, маски, резиновых сапог и перчаток. При наличии неприятного запаха обязательно используют респиратор.

• Какова бы не была сложность операции, важно помнить, что в колодце очень темно. Поэтому необходимо организовать для работника удобное освещение. Самый практичный вариант – аккумуляторный фонарь налобного крепления. В таком случае руки остаются свободные для деятельности, а луч света всегда будет направлен в ту сторону, что и глаза.

• Позаботиться о надежной фиксации приспособления для спуска вниз. Если речь идет о стационарной лестнице или скобах, их необходимо периодически проверять на целостность. Сборные конструкции устанавливаются строго по инструкции.

• Обязательным условием для спуска в колодезную шахту является наличие страховочного троса. Как правило, его крепят на монтажный пояс. Это простое приспособление даст возможность вытащить человека наружу, если он по каким-то причинам потеряет способность сделать это самостоятельно. Это может быть травма, потеря сознания из-за дефицита кислорода, отравление газом и пр.
