Виды фундаментов глубокого заложения: особенности расчета

Выбор, определяемый расчётом

На выбор конструктива фундамента при проектировании промышленных зданий сначала влияет тип основания, на который ему предстоит опираться. Оно может быть как естественным, так и искусственным (насыпным) и иметь разные несущие способности.

Насыпное основание

Согласно с результатами полученных изысканий, определяется тип и конструкционные особенности фундамента, материал его исполнения, размеры в сечении и глубина заложения.

Примечание! Если нужно разрабатывается перечень мероприятий, которые помогают уменьшить зависимость сооружения в процессе эксплуатации от протекающих в грунтовых основаниях деформационных процессов.

Предельные состояния грунтов

Естественные и насыпные основания обязательно просчитываются по двум видам предельного состояния:

1. Деформациям – рассчитываются в любом случае. В расчётах учитывается совокупное действие нагрузок и влияние внешних факторов (например, грунтовых вод, способных ослабить прочность грунта).
2. Несущей способности. Такие расчёты производятся, когда есть опасность воздействия горизонтальных нагрузок – например, сейсмических, либо здание находится на скальном основании или в непосредственной близости с откосом и сместить положение фундамента невозможно. При проектировании подпорных стенок такой расчёт выполняется обязательно.

На подпорные стенки действует горизонтальное давление грунта

Кроме того, при проектировании необходимо предусматривать вероятность изменения гидрогеологии участка застройки не только в процессе исполнения работ, но и в будущем, при использовании здания. Проблемы могут вызваны:

• естественными колебаниями отметки зеркала подземных вод, как сезонных, так и многолетних;
• образованием верховодки (локализации поверхностной воды в пустотах грунта выше УГВ);
• техногенными изменениями, влияющими на уровень залегания подземной воды;
• степенью её агрессивности как по отношению к грунту, так и к материалам заглубляемых конструкций.

Верховодка может доставлять немало неприятностей строителям

Гидрогеология

Возможные изменения гидрогеологической обстановки и вероятности подтопления на участке застройки должны оцениваться в процессе инженерных изысканий. Во всяком случае, для зданий I и II класса (жилые и общественные), это обязательно. При неблагоприятном развитии событий, проект сразу же предусматривает работы по укреплению грунта, дренажу и водопонижению, либо усиленной гидроизоляции (о способах гидроизоляции фундаментов читайте в статье).

На заметку! При закладке фундаментов ниже пьезометрического уровня (в случае с напорными водами), необходимо принять меры, предупреждающие их прорыв. Это чревато вспучиванием днища котлована и всплытием уже установленных конструкций.

Механическое укрепление стенок котлованаУстановка паркеров под инъекционное укрепление грунтаЦементация грунтаИглофильтровое водопонижение на стройплощадке

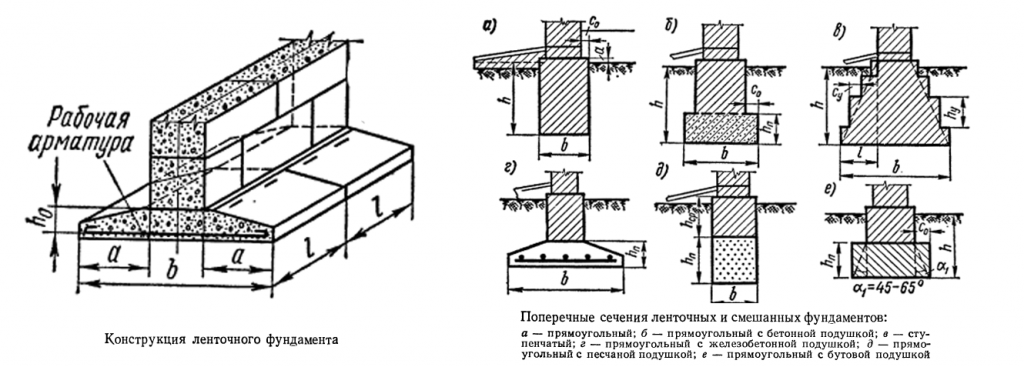

Заглубление подошвы фундамента

На выбор глубины заложения фундамента промышленного здания влияют:

Примечание: нормативные данные по глубине промерзания получают путём извлечения усреднённого показателя из суммы данных не менее чем за 10 зимних сезонов. Наблюдения производятся на площадке с ровным рельефом, очищенной от снежного покрова. Такие данные, как и сведения об уровнях грунтовых вод, отражаются на карте.

Карта промерзания грунтов

Расчет фундамента

Возведение любого дома начинается с расчета фундамента, он является опорой для всей вышележащей конструкции и оттого насколько качественно его смонтировали, зависит долговечность всего сооружения. Принимая решение о выполнении работ по созданию основания своими руками, важно не допустить ошибок при начальных вычислениях и тем более не нужно пытаться сэкономить на материалах. Помните, что грамотно спроектированный фундамент — залог вашей безопасности.

Инструкция

Рядовому пользователю необязательно быть специалистом в строительстве для того, чтобы пользоваться нашим сервисом. Интерфейс интуитивно понятен, а любое недопустимое значение программа обозначит красной подсветкой.

В большинстве случаев, от вас требуется лишь ввести минимальное количество информации:

• предполагаемые габариты фундамента;
• марку арматуры на выбор;
• марку бетона.

В процессе расчета фундамента под дом, вам может быть потребуется ввести некоторые дополнительные величины, но их также можно рассчитать на наших калькуляторах:

• глубина заложения фундамента;
• расчетное сопротивление грунта;
• калькулятор блоков (расчет нагрузки).

Мы подготовили для вас ознакомительное видео, в котором поэтапно рассказывается весь функционал и принцип работы калькулятора фундамента онлайн.

Наш калькулятор также позволяет произвести расчет объема (кубатуру) фундамента в м3, для того чтобы заранее знали, какой объем земляных работ предстоит выполнить.

Расчет бетона на фундамент

Бетон является важнейшим компонентом фундамента, по сути это его «плоть» и от того насколько качественная смесь используется, зависит большинство характеристик основания. При выборе раствора особое внимание стоит уделять показателю класса (марки) прочности, который определяет предельно-допустимые нагрузки на сжатие полностью сформировавшейся смеси. Выражается в кгс/см², т.е. сколько кг способен выдержать 1 см2 поверхности.

По большей части, марка бетона определяется пропорциями цемента, песка (щебня, гравия) и воды, а также условий при которых раствор затвердевал Всего существует около 15 классов прочности о тМ50 (В3,5) до М800 (B60), но в частном строительстве наиболее распространены марки М100-М400. Соответственно, бетон М100 подходит для легких сооружений – гаражей, бань, оборудования, а М400 – для многоэтажных тяжелых зданий, например, из кирпича. Но в абсолютном большинстве случаев, выбирается бетон марки М300.

С помощью нашего калькулятора, вы получите расчет бетона на фундамент (объем, масса). Все значения будут доступны прямо в интерфейсе – вам не нужно переключаться на другие вкладки. Однако от вас требуется ввести, используемую марку бетона.

Расчет цемента на фундамент с помощью нашего онлайн-калькулятора никогда не был таким простым. Просто заполняйте поля в инструменте и в результатах расчета вы получите необходимые значения!

Расчет арматуры для фундамента

Арматура – второй по важности компонент фундамента (его «кости»), который позволяет компенсировать и нивелировать воздействующие нагрузки на расстяжение и изгиб. Всеизвестный факт, что бетон не отличается гибкостью и пластичностью, однако он обладает высокой прочностью на сжатие. Для того чтобы объединить эти качества и повысить эксплуатационные характеристики основания, а также недопустить деформации после возведения сооружения – фундаменты армируют.

Армирование фундамента представляет собой создание определенный типа каркаса из соединенных горизонтальных, вертикальных и поперечных стержней. Наиболее значимой характеристикой арматуры является ее диаметр и ее выбор зависит от типа грунта, температурных особенностей, стеновых материалов и габаритов возводимой конструкции. Считается, что для легких построек оптимально применять 10 мм стержни, 12 мм – для одноэтажных и малоэтажных зданий из пористых материалов, 14 мм – для малоэтажных из тяжелых материалов, 16 мм – для многоэтажных сооружений и сложных грунтов.

Вторым важным показателем является шаг вязки арматуры. Обычно он подбирается на глаз, на основании общей массы конструкции и типа подстилающего грунта, величина должна находится в пределах 200-600 мм. Стандартный интервал, который применяют в частном строительстве – 500 мм.

Встроенный калькулятор расчета арматуры на фундамент позволяет получить посчитать количество стержней, их общую длину, массу и объем. Результат предоставляется, как при расчете ленточного фундамента, так и монолитной плиты.

Наш калькулятор будет полезен при расчете фундамента для дома из газобетона, пенобетона, кирпича и других строительных блоков!

Расчет нагрузок на основание и фундамент резервуара

10.2.1. Реактивные усилия, передаваемые с корпуса на основание и фундамент резервуара, определяются в зависимости от конструктивных, технологических, климатических, сейсмических нагрузок и их сочетаний, приведенных в таблице П.4.6 Приложения П.4.

10.2.2. В состав нагрузок, передаваемых по контуру стенки резервуара на его фундамент, входят нагрузки двух типов.

Нагрузки первого типа, обеспечивающие осесимметричное распределение усилий по контуру стенки, включают:

— вес резервуара с учетом оборудования и теплоизоляции, за вычетом центральной части днища;

— снеговую нагрузку;

— избыточное давление и разрежение в газовом пространстве резервуара.

Нагрузка второго типа возникает от ветрового воздействия на корпус резервуара и создает кососимметричное распределение усилий по контуру стенки.

Ветровая нагрузка вызывает появление опрокидывающего момента, вычисляемого относительно точки, расположенной на оси симметрии опорного контура стенки с подветренной стороны резервуара. Нагрузки первого типа создают момент, препятствующий опрокидыванию резервуара.

10.2.3. Перечень необходимых расчетов включает:

— определение нагрузок на центральную часть днища в условиях эксплуатации, гидро- пневмоиспытаний и при сейсмическом воздействии;

— расчет максимальных и минимальных нагрузок по контуру стенки в условиях эксплуатации и при сейсмическом воздействии;

— проверку на отрыв окраек днища от фундамента при действии внутреннего избыточного давления на пустой резервуар;

— проверку на опрокидывание пустого резервуара путем сравнения опрокидывающего момента и момента от удерживающих сил;

— проверку резервуара с продуктом на опрокидывание в условиях землетрясения;

— расчет анкеров, если происходит отрыв окраек днища от фундамента при действии внутреннего давления на пустой резервуар;

— расчет анкеров, если устойчивость пустого резервуара от опрокидывания не обеспечена;

— расчет анкеров, если устойчивость резервуара с продуктом от опрокидывания при землетрясении не обеспечена.

Расчет нагрузок на основание и фундамент резервуара при землетрясении приведен в п. 9.6.6.

10.2.4. Опрокидывающий момент, действующий на резервуар в результате ветрового воздействия, вычисляется по формуле:

где

10.2.5. Расчетная погонная нагрузка по контуру стенки характеризуется максимальным и минимальным значениями, соответствующими диаметрально противоположным участкам фундамента (рис. 10.1). Максимальная и минимальная нагрузки определяются соответственно, как сумма и разность максимальных нагрузок первого и второго типа (с учетом знаков). Расчетная нагрузка по контуру стенки в основании резервуара определяется по формулам:

Рис. 10.1. Нагрузки на фундамент, передаваемые по контуру стенки резервуара

10.2.6. Расчетная вертикальная нагрузка на фундамент резервуара, соответствующая 1-му расчетному сочетанию нагрузок (таблица П. 4.6 Приложения П.4), составляет:

Qmax = γn{1,05(Gs + Gr) + 0,95[1,05(Gs0 + Gr0) + 1,3(Gst + Grt)] + ( + 0,95·1,2рv)πr2}.

10.2.7. Если теплоизоляция, или вакуум, или снеговая нагрузка отсутствуют, формула 10.2.6 должна быть приведена в соответствие с полученным сочетанием нагрузок.

10.2.8. Коэффициент fs назначается согласно указаниям п. 9.2.3.1.7.

10.2.9. Нагрузки на центральную часть днища определяются исходя из величины внутреннего избыточного давления, максимального проектного уровня налива и плотности продукта (эксплуатация) или воды (гидро- пневмоиспытания). Эту нагрузку следует определять по формулам:

pf = γn[0,001g(ρH + ρstbc) + 1,2p],

Pfg = γn[0,001g(ρgH0g + ρstbc) + 1,25p].

Требования по установке анкеров

Анкеровка корпуса резервуара требуется если:

— происходит отрыв окраек днища от фундамента при действии внутреннего избыточного давления;

— момент от сил, вызванных ветровым воздействием, превышает момент от вертикальных удерживающих сил, действующих на пустой резервуар.

В случаях, указанных в п. , стенка резервуара прикрепляется к фундаменту анкерными устройствами, шаг установки и размеры которых определяются расчетом.

Требуется установка анкеров, если выполняются следующие неравенства, соответствующие условиям п. :

Qmin < 0, (Qmin — Fwvr)r ≤ Мw.

Левая часть второго неравенства представляет момент от удерживающих сил, а правая — опрокидывающий момент, определяемый по формуле п. 10.2.4.

Подъемная сила от действия ветра на крышу определяется по формуле:

Fwvr = l,4·0,6γnπr2pw.

Для конических крыш с углом наклона αr ≥ 5° и сферических крыш высотой fr ≥ 0,1D, а также для резервуаров с плавающими крышами следует принять Fwvr = 0.

Расчетная минимальная вертикальная нагрузка на фундамент резервуара вычисляется для 3-го расчетного сочетания нагрузок (таблица П. 4.6 Приложения П.4) и составляет:

Qmin = γn[(Gs + Gr) + 0,95(Gs0 + Gr0 + Gst + Grt) — 1,2·0,95р π r2].

Если теплоизоляция или избыточное давление отсутствуют, формула должна быть приведена в соответствие с полученным сочетанием нагрузок.

Расчетное усилие в одном анкерном болте определяется по формуле:

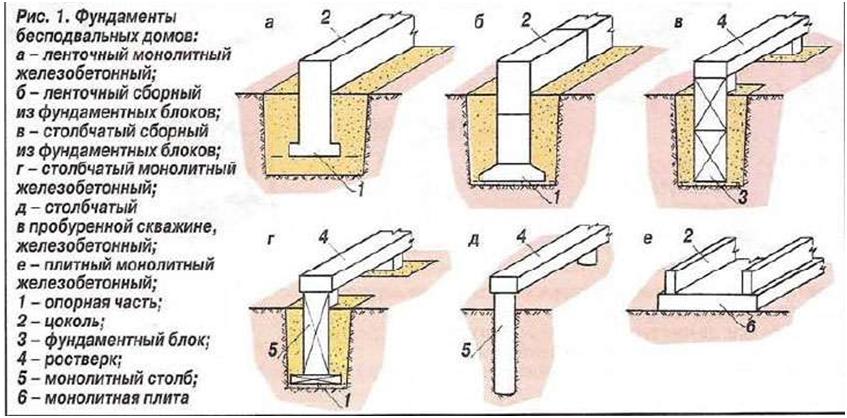

Классификация оснований

Условно все виды оснований разделяют на несущие, комбинированные, специальные.

Несущий тип воспринимает и равномерно распределяет нагрузку.

Комбинированные виды используют на тяжёлых, плавающих грунтах. Основание компенсирует горизонтальные и вертикальные подвижки земляных слоёв, сопротивляется сейсмическим явлениям.

К специальным относят качающиеся и плавающие фундаменты, а также основания, которые распределяют часть нагрузки через боковые стенки и торцы. К такому типу относят глубокие опоры, сваи-оболочки, столбы, колодцы опускные, кессоны, анкерные и щелевые варианты конструкций.

Технология производства работ с буровыми опорами

Эскиз устройства буровых опор для заглубленных оснований зданий

Эти конструкции относятся к новым видам фундаментов. Главная особенность таких опор – большая глубина погружения (до 60 метров) при диаметре сечения до двух метров. Их применяют не только при рыхлых грунтах или высоком уровне грунтовых вод. Область применения ограничивается лишь скальными грунтами и грунтом с большим содержанием валунов.

Возможность регулировки шага опор и ширины их сечения позволяют возводить высотные конструкции практически на любых грунтах. Расчет такой опоры очень сложный, для получения всех необходимых исходных данных придется провести целый комплекс изыскательских работ.

На начальном этапе производят бурение скважины до расчетной отметки. Далее, специальной бурильной машиной эту скважину расширяют до необходимого диаметра, после чего укладывают арматурный каркас и производят бетонирование. Такой тип фундаментов применяют не только при строительстве зданий, но также при строительстве дорог в труднодоступных местах, например, в болотистой местности.

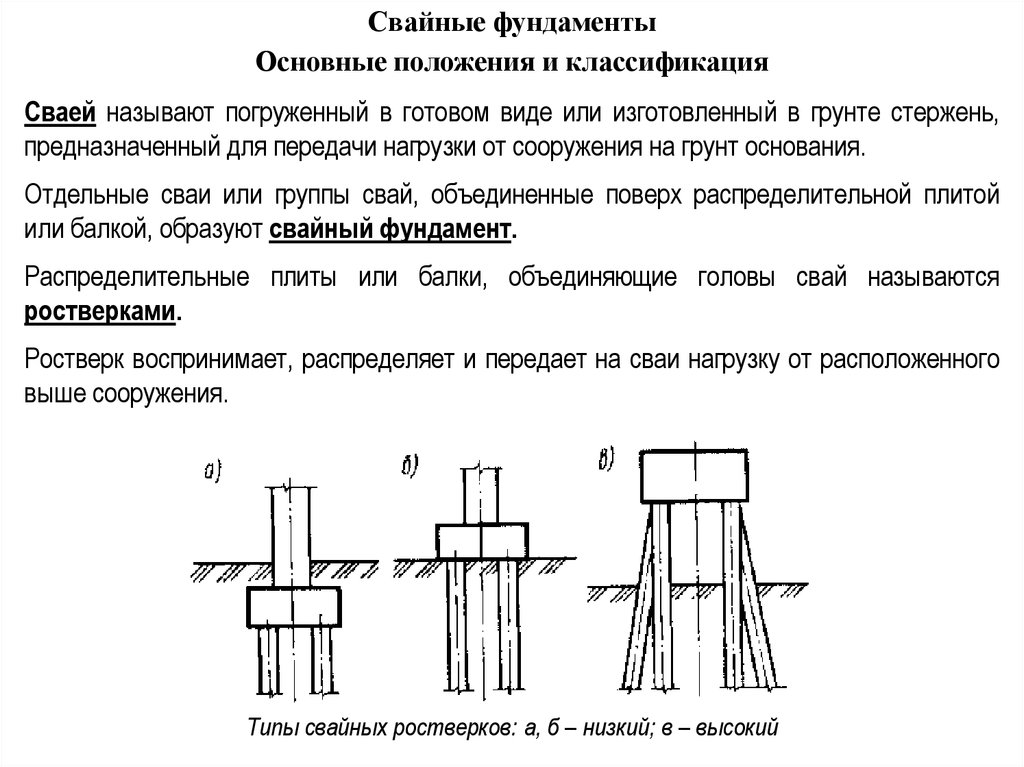

Свайный фундамент

На таком основании можно возводить не только бытовые сооружения, но и промышленные объекты, и многоэтажные дома. Вся нагрузка переносится на грунт через сваи. Их можно заглублять на очень большие расстояния. Это особенно актуально на местностях, где верхний грунтовой слой имеет слабый и несжимаемый состав (торфяные почвы, болотистые и песчаные грунты).

Если на участке слабый легко сдавливаемый грунт, то обустраивают свайный фундамент

Свайный фундамент позволяет создавать очень устойчивые постройки. Для проведения расчетов устройства основания берется во внимание вес планируемой постройки. Этот показатель делится на количество свайных элементов, и выводится номинальная нагрузка на одну сваю. Ее забивают в землю с нагрузкой, полученной при расчетном проектировании. Когда свая останавливается, то это значит, что она столкнулась с той точкой грунта, которая выдержит вес постройки.

Понятно, что создать такую нагрузку на забивание фундаментных элементов будет тяжело самостоятельно, в этом помогает пневматическая техника.

По способу опускания, виды свайных фундаментов делят на:

• забивные;
• винтовые;
• буронабивные.

Забивные сваи считаются самыми устойчивыми. Кроме того, что этот элемент определяет степень заглубленности для нужного уровня нагрузки, способ его забивания способствует лучшему уплотнению грунта вокруг нее, что положительно сказывается на еще лучшей устойчивости фундамента.

Винтовые сваи внешне похожи на огромный саморез – это труба с боковыми лопастями. Как понятно из названия, такие элементы ввинчиваются в землю. Винтовая конструкция имеет увеличенную опорную площадь, поэтому свая устойчиво держится в грунте. Для ее опускания потребуется специальная техника или усилия двух человек: головка сваи имеет отверстия, с помощью которых элемент можно проворачивать.

Винтовой фундамент, как правило, изготавливают из стальных свай с резьбой на конце, их вкручивают в легкий грунт

Буронабивные сваи предназначены для уже подготовленных скважин. Такой фундамент легче всего делать самостоятельно, но при его устройстве нельзя быть уверенным, что вы достигли самой несжимаемой точки грунта.

Для более тяжелых сооружений, свайный фундамент дополняют ростверком. Такая конструкция имеет единую законченную конструкцию, в которой нагрузка распределяется максимально равномерно. Основание можно оставить без ростверка только в том случае, если есть уверенность, что сваи достаточно заглублены и постройка не изменится под действием морозного пучения.

Выводы

По результатам расчета ленточного и столбчатого фундаментов, расчетное сопротивление грунта R = 18,56 т/м2.

Среднее давление под подошвой фундаментов не превышает 14,79т/м2, что меньше расчетного сопротивления грунта R = 18,59т/м2.

Начальное просадочное давление во всех слоях просадочного грунта не превышает давления на основание, в расчете приняты характеристики грунтов при полном водонасыщении.

Максимальные деформации фундаментов составляют S = 0,065м, что не превышает установленных значений по приложению 4. Su = 0,08м.

Относительные деформации фундаментов составляют Sdel =0,0007, что не превышает установленных значений по приложению 4. Sudel = 0,002.

Что такое нагрузка на фундамент?

При расчете нагрузки на основание здания учитывается его конструкция

В это определение входит несколько параметров:

• постоянная нагрузка от дома (масса самого здания);
• временная нагрузка за счет климатических факторов, таких как ветер, дождь, снеговой покрыв на крыше, обильный мощный ливень;
• нагрузка от установленной в здании техники и интерьера (практически незначительная, часто не учитывается). При правильных расчетах рекомендуется добавлять коэффициент 1,05.

Профессиональные проектировщики, особенно пристальное внимание, обращают на расчет площади опоры основания на грунт. Тут осуществляется сбор и систематизация информации о структуре грунта, его несущей способности, а также типа и степени армирования фундамента. Пренебрегать такими показателями нельзя, ведь от них зависит выбор типа основания. Что позволяет сделать расчет нагрузки на фундамент:

1. Можно изначально подобрать оптимальное место для будущего дома. Ведь от размера нагрузки зависит способность здания противостоять подвижкам почвы и ветрам, а глубина залегания грунтовых вод – это место расположения дома.
2. Предотвратить разрушение несущих стен дома.
3. Предотвратить проседание грунта.
4. Снизить расходы на строительные материалы, ведь при правильном выборе фундамента можно использовать прочные и легкие строительные материалы.

Теперь пора попробовать самостоятельно рассчитать нагрузку на фундамент одноэтажного дома, сделанного из кирпича сплошной кладки, толщина стен составляет 50 см, площадь дома 10х10 метра (100 м²), есть подвальное помещение с железобетонными перекрытиями. Перекрытие первого этажа деревянное. Крыша двухскатная, имеет уклон 25 градусов, покрыта металлочерепицей.

Дом будет строиться в Подмосковье, тип грунта – суглинок, пористость 0,5. Сам фундамент ленточного типа, будет сделан из пористого бетона, толщина стенок ленты составляет 40 см (как и толщина стен). Все представленные данные можно выбрать из справочников, а также данные о почвах запросить в геодезической службе. Таким образом, для расчетов собраны все необходимые исходные данные, и можно приступать к расчету нагрузки фундамента такого здания.

Итак, рассмотрим последовательность расчета нагрузки на фундамент.

Зависимость глубины заложения фундамента от состояния грунта

Глубина фундамента

Глубина монтажа основания в целом зависит от глубины промерзания почвы и типа грунта. Тут стоит использовать справочные данные:

Учитывая, что глубина заложения фундамента должна быть больше, чем допустимая глубина промерзания почвы, тогда принимается значение 140 см. Но есть также и исключения.

Итак, с учетом обеих таблиц получается, что глубина заложения фундамента должна составлять не менее 140 см, причем тип грунта тут не играет существенной роли.

Нагрузка кровли

Таблица расчета нагрузки на основание здания в зависимости от кровли

Нагрузка всегда ложится на несущие стены и перекрытия, если балки имеют способность передавать нагрузку на промежуточные элементы дома. Для обычной двухскатной крыши с небольшим углом наклона конструктивно предусматривается две равноценные наклонные деревянные стороны, нагрузка от которых равномерно распределяется между всеми несущими стенами.

Поэтому, тут нужно рассчитать площадь проекции крыши на горизонтальную поверхность, затем умножить ее на удельную массу строительных материалов для возведения крыши:

1. Расчет площади проекции крыши. Учитывая, что площадь дома составляет 80 м2, тогда проекция также будет составлять 80 м².
2. Длина фундамента – это сумма двух самых длинных сторон, на которые опирается крыша и несущие стены. Составляет она 10 х 2=20 м.
3. Площадь фундамента составляет 20 х 0,4=8 м².
4. Материал кровли – металлочерепица, угол наклона составляет 25º, поэтому нагрузка от кровли суммарно будет составлять 80/8 х 30=300 кг/м2

Расчет нагрузки от снежной массы

Таблица расчета нагрузки на фундамент от снежной массы, легко высчитывается на калькуляторе.

Для крыш с большим углом наклона и оборудованных снеговой защитой, нагрузка будет минимальной. Многие проектировщики ее стараются не принимать во внимание. Но такая особенность кровли не относится к крышам с углом наклона до 10º или плоских конструкций. Тогда расчет снеговой нагрузки нужно делать в обязательном порядке и дополнительно усиливать чердачное помещение.

Нагрузка от перекрытий

Перекрытия также опираются на две основные несущие стены, но возможна нагрузка и на промежуточные перекрытия. При этом, принцип расчета практически не отличается, только нужно учитывать особенности перекрытий, а также материала, из которых они сделаны.

Площадь перекрытий всегда равна площади этажа (самого здания), поэтому тут достаточно только знать количество этажей, наличие или отсутствие подвальных помещений, а также материал перекрытия. Рассчитывается нагрузка следующим образом:

1. Площадь перекрытий равна 80 м². В доме есть их два − железобетонное над первым этажом и деревянное на стальных балках между подвалом и первым этажом.
2. Масса железобетонного перекрытия составит 80 х 500=40000 кг (где 500 – это удельная масса квадратного метра железобетона).
3. Масса деревянного перекрытия составляет 80 х 200=16000 кг.
4. Суммарная нагрузка на 1 м² составляет (40000+16000)/8=7000 кг/м2.

Нагрузка несущих стен

Влияние материала стен здания на расчет нагрузки фундамента

Нагрузка всех стен – это масса несущих стен, промежуточных конструкций, умноженная на удельный вес используемых строительных материалов. Полученный результат умножают на толщину стен и делят на периметр дома. Для примера можно посчитать нагрузку всех стен, сделанных из полнотелого кирпича:

1. Площадь стен: 3 х (10 х 2+8 х 2)=108 м2.
2. Объем – 108 х 0,4=43,2 м2.
3. Масса всех стен составит: 43,2 х 1800=77760 кг.
4. Площадь фундамента: (10 х 2+8 х 2)*0,4=14,4 м2.
5. Нагрузка стен: 77760/14,4=5400 кг.
