Выбор и установка петель для гаражных ворот

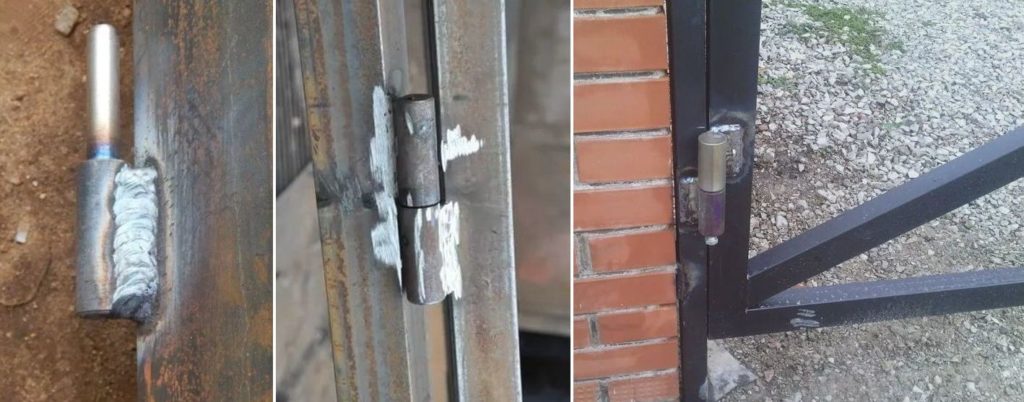

Приваривание ушек

Порядок работ здесь будет выглядеть следующим образом (для удобства представим, что петли надо приварить на обыкновенные металлические ворота).

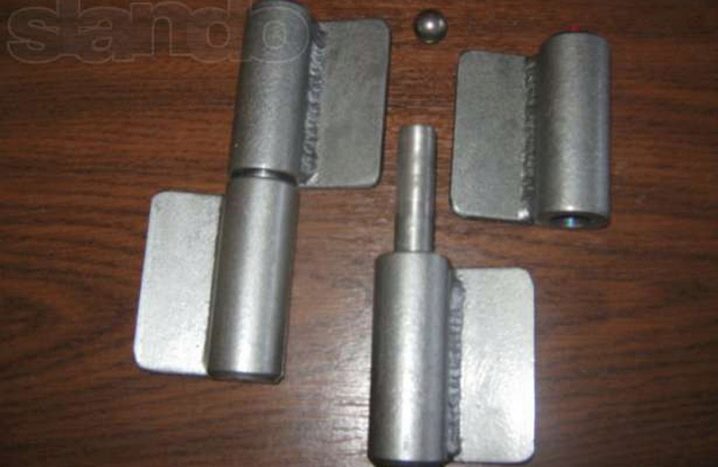

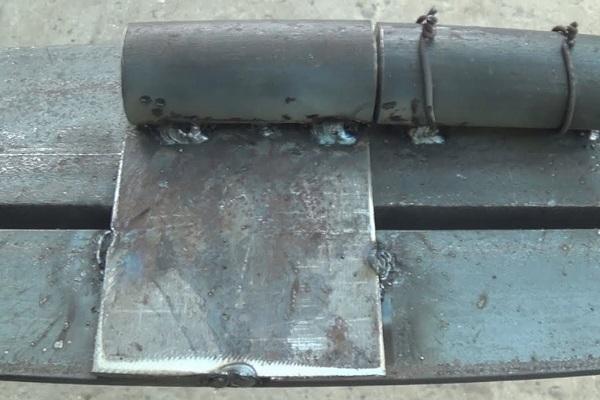

Сначала к петлям привариваются толстые пластины из металла — они называются платики или ушки. Делается это так:

• две пластины укладывают по горизонтали так, чтобы между ними оставался зазор примерно в 2-3 миллиметра;
• в зазор кладётся петля;
• к петле сплошным швом приваривают эти самые пластины – одна к верхней части петли, вторая к нижней.

Наличие ушек значительно облегчают дальнейшую работу и увеличивают срок эксплуатации ворот. Они не дают полотну «разорваться» даже при тяжёлой массе всей конструкции.

Виды воротных петель

Полотно ворот гаража может быть выполнено из разных материалов – металл, дерево, профилированный лист, декоративная отделка виниловыми панелями. Масса створок и материал, из которого они изготовлены, диктуют характеристики необходимых петель.

Варианты установки петель:

• сварка – петли приваривают к полотну створок и раме гаражных ворот;
• монтаж при помощи болтов – необходим для работ с древесиной;
• крепление на саморезы по металлу – для ворот из профилированного листа.

Вес створок имеет решающее значение при выборе гаражных петель. Если неправильно рассчитать нагрузки, то перекос створки произойдет очень быстро. Мастера советуют для листовой толстой стали устанавливать усиленные петли для гаража.

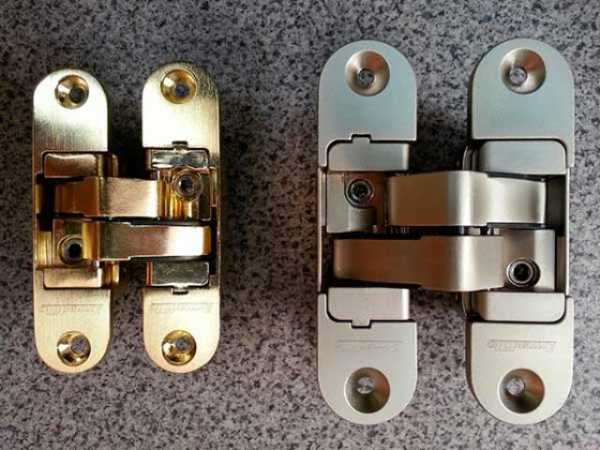

По размещению петли гаражные делятся на внутренние и потайные. Оптимальная конструкция гаражных петель – петли на шарикоподшипниках, она гарантирует максимальную долговечность.

Форма и характеристики петель для ворот гаража

Форма и конструкция петель для ворот гаража:

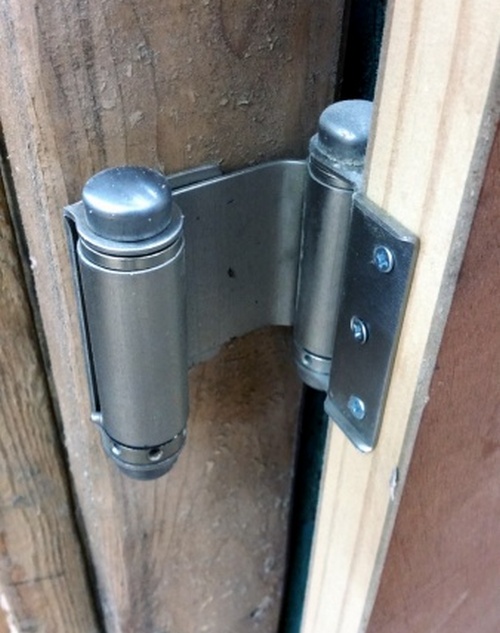

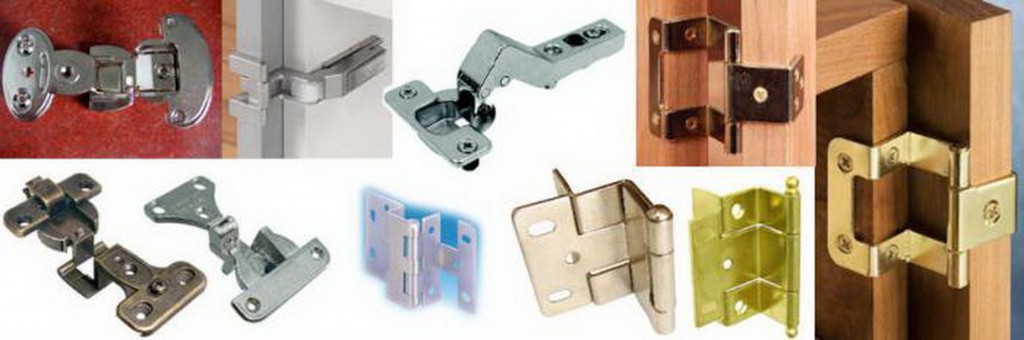

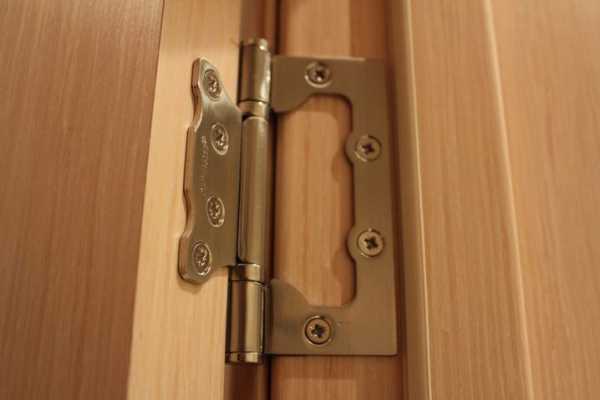

• накладные – работают бесшумно, легкий монтаж, подходят для гаражных ворот из любых материалов;
• сквозные петли – для ворот массой не более 200 кг, монтируются на гайки. Устанавливают такие петли, если нет возможности приварить крепеж. Низкая стойкость к взлому, такие петли подходят для гаражей на охраняемой территории;

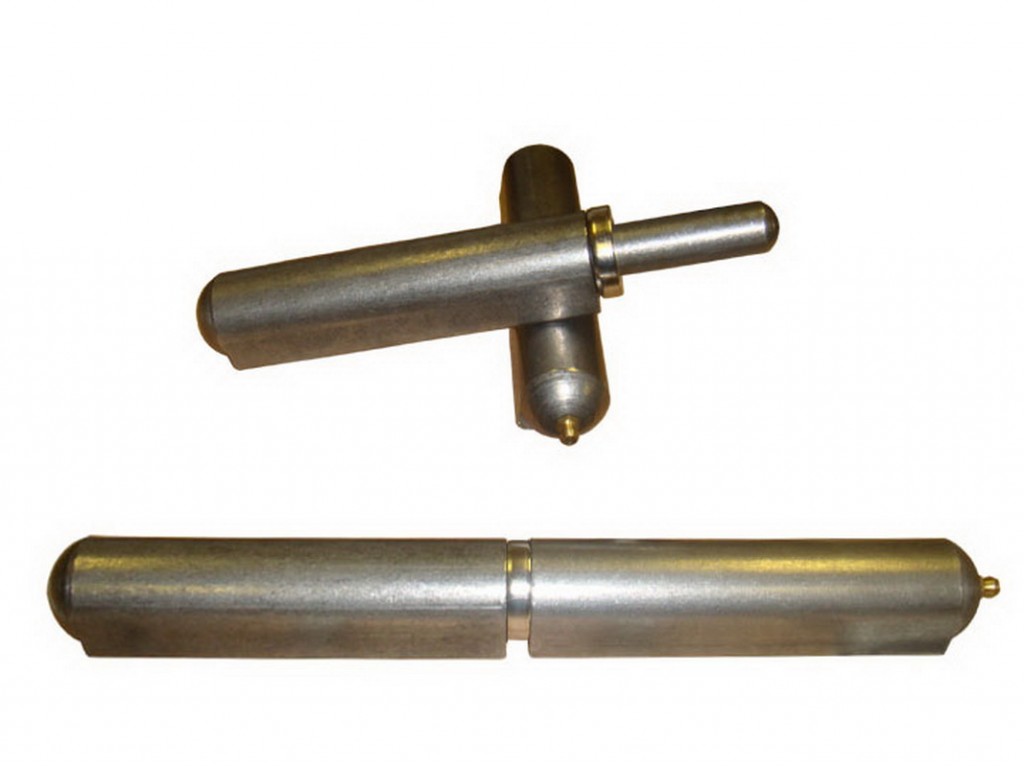

• цилиндрические – надо приваривать ушки для надежного крепежа; цилиндрические с подшипниковой опорой – для гаражных ворот весом менее 400 кг;
• цилиндрические с усилением – для полотна весом до 600 кг;

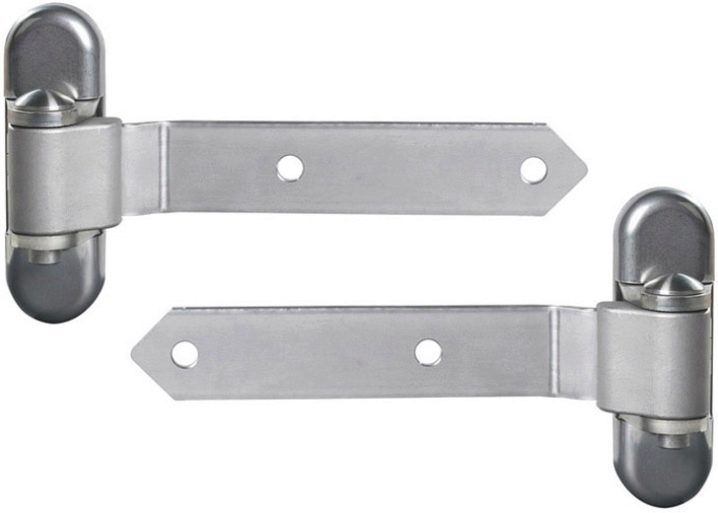

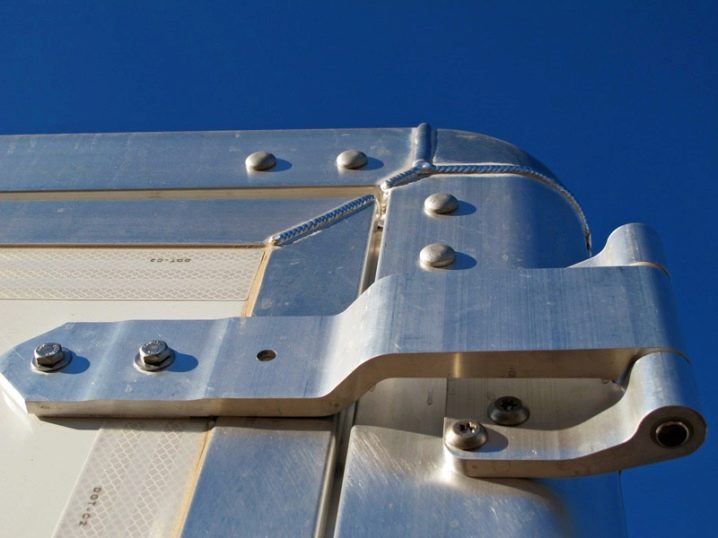

• петля-стрела – шарнирного типа, прекрасное решение для тяжелых гаражных ворот;

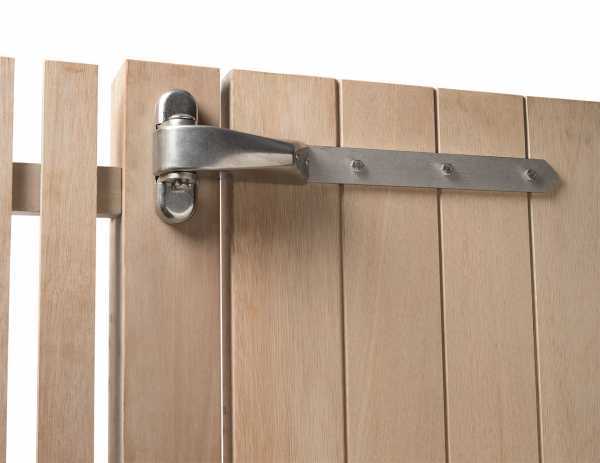

• кованые петли – для деревянных ворот или при отделке полотна деревянной вагонкой.

По форме петли могут быть:

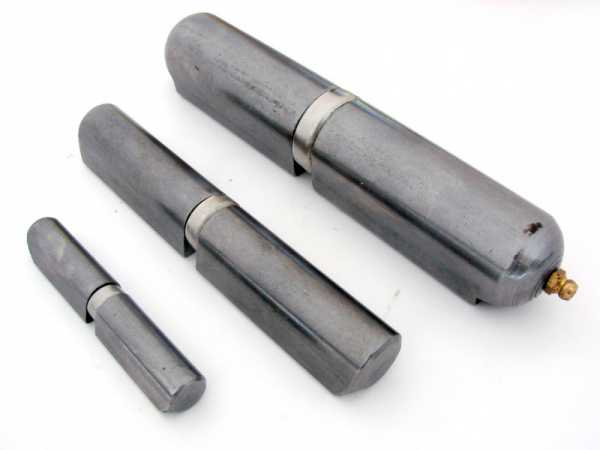

• цилиндрические – крепятся только сваркой;
• шестигранные – также требуется приваривать ушки;
• квадратные – обеспечивают максимальную площадь прилегания петли к створке и раме;
• в виде капли – удобный шарнирный механизм, можно крепить на любую конструкцию ворот.

Лучшее решение для металлических ворот гаража – цилиндрические петли на шарикоподшипниках.

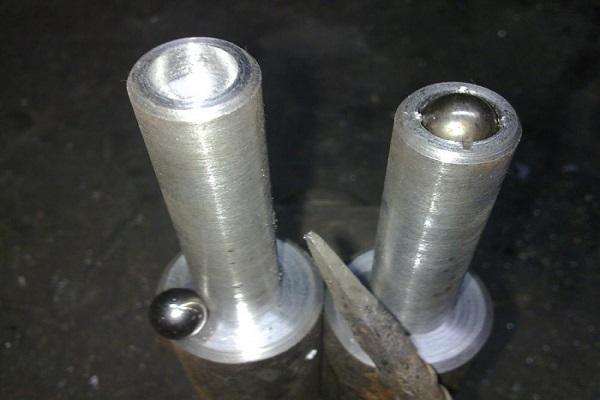

Петли на шарикоподшипниках – лучший выбор

Лучшее решение для ворот гаража – петли на шарнирах. Количество петель на створку зависит от массы полотна:

• для легкого профнастила подойдут петли на одном шарнире, диаметр 25 мм;
• на стандартные металлические ворота нужно шарнир 35 мм;
• тяжелые ворота гаража – от двух до трех шарниров на одну створку, диаметр 35 мм и выше.

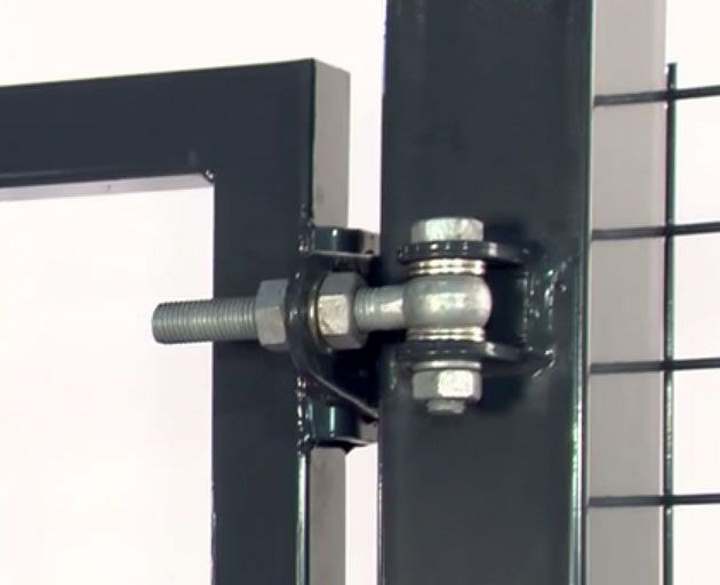

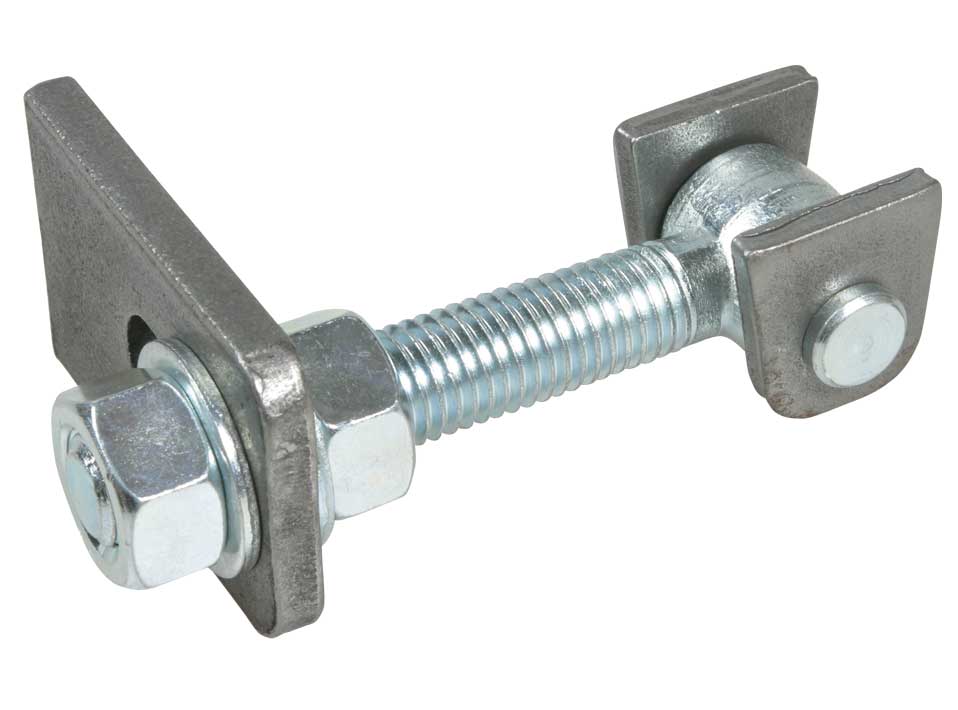

Когда для ворот гаража надо выбирать регулируемые петли, которые позволяют выставить створки даже при неправильной геометрии проема ворот:

• старые гаражи с проседающим или деформированным фундаментом;
• неправильная геометрия проема ворот;
• частая перестановка коробки металлического гаража.

Как установить петли своими руками, что надо учесть при монтаже?

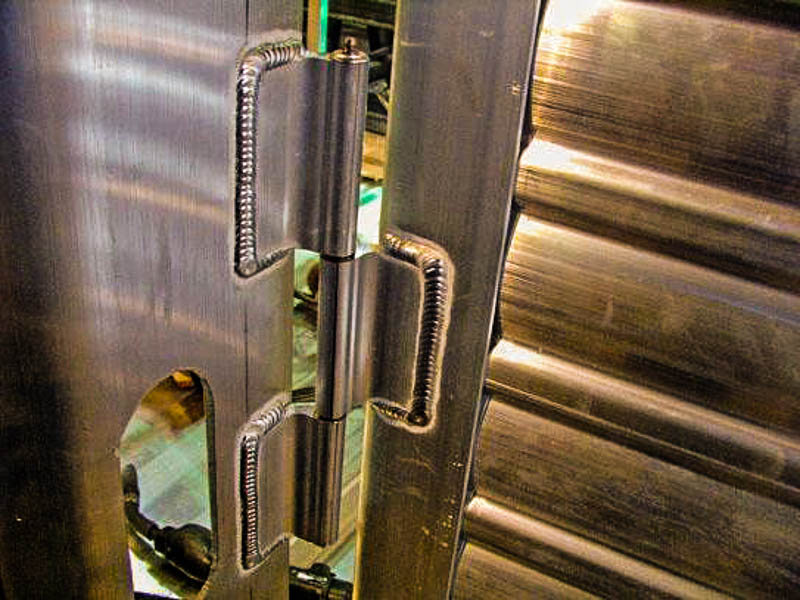

Приваривание петель своими руками

Операция по сварке петель – это обязательная часть монтажа входных дверей, калиток и ворот из металла. Для того чтобы приварить фурнитуру, мастеру обязательно понадобится электродный сварочный аппарат, сварочная маска, перчатки и спецодежда.

Необходимо подготовить подшипниковые металлические петли (они должны быть тем прочнее, чем тяжелее будет будущая конструкция). Пригодиться также болгарка, солидол, литол или иная масляная жидкость.

Приваривание ушек

Порядок работ здесь будет выглядеть следующим образом (для удобства представим, что петли надо приварить на обыкновенные металлические ворота).

Сначала к петлям привариваются толстые пластины из металла — они называются платики или ушки. Делается это так:

• две пластины укладывают по горизонтали так, чтобы между ними оставался зазор примерно в 2-3 миллиметра;
• в зазор кладётся петля;
• к петле сплошным швом приваривают эти самые пластины – одна к верхней части петли, вторая к нижней.

Наличие ушек значительно облегчают дальнейшую работу и увеличивают срок эксплуатации ворот. Они не дают полотну «разорваться» даже при тяжёлой массе всей конструкции.

Разметка

На следующем шаге нужно поднять полотна ворот в вертикальное положение и установить их «вхолостую» туда, где они должны располагаться.

Не забудьте, что створки должны отворяться наружу. Если же они будут отворяться только внутрь, то зимой при сильном снегопаде это обернётся серьёзными проблемами.

Затем следует разметить места будущей установки петель на ворота – они должны располагаться на расстоянии примерно 20 сантиметров от нижней или верхней границы полотна.

Иногда, если конструкция слишком много весит (более 200 килограмм), в верхней части опоры помещают ещё одну дополнительную фурнитуру.

Все петли должны быть установлены строго вертикально, даже крошечный перекос при сварке приведёт к затруднённому закрыванию или открыванию, а значит, к быстрому разрушению опорных подшипников. Ровность их положения можно проверить отвесом или лазерным уровнем.

Сварка

Далее необходимо подготовить петли – очистить их от ржавчины и жировых отложений, смазать солидолом или другим подобным составом. Это предотвратит так называемое спекание петель, когда вы начнёте сварку.

Теперь нужно задействовать сварочный аппарат: сначала фурнитуру приваривают к полотну ворот, и только потом – к опорным столбам. При этом необходимо постоянно контролировать качество получающихся швов.

Когда все сварочные работы подойдут к завершению, желательно обработать новые швы болгаркой.

Приварить петли на калитку, ворота гаража и на металлическую дверь можно по той же схеме, которая была изложена выше.

Однако надо отметить, что у мастера обычно есть возможность приварить фурнитуру на дверь в тот момент, когда она находится в горизонтальном положении на ровной площадке, что значительно облегчает процесс.

С воротами так не получается: опорные столбы, как правило, устанавливают значительно раньше, чем приступают непосредственно к монтажу полотен.

Какие петли выбрать

При выборе петель обязательно нужно ориентироваться на параметры того объекта, на который их собираются приварить. Гаражные петли по определению должны быть больше и прочней шарниров для скромной калитки или дверцы.

Обычно для ворот и металлических дверей используют петли с шариком-подшипником. Причём такие петли и шарниры в них могут быть разных форм:

• цилиндрическими;
• квадратными;
• шестигранными;
• каплевидными.

Чаще всего в последнее время используют цилиндрические модели, квадратные и шестигранные варианты встречаются в магазинах фурнитуры значительно реже.

А про последние в списке каплевидные петли (навесы) следует сказать особо. Их использование позволяет чуть-чуть упростить процесс монтажа. К ним не нужно предварительно присоединять ушки – в этом и состоит главное преимущество каплевидной формы.

Без всякой подготовки такие петли можно приварить к опорному столбу. Причём со столбом должна соприкасаться только вершина нижней части навеса, а вершина верхней должна быть присоединена к полотну ворот.

Приваривать каплевидные изделия нужно аккуратно – после сварки они должны по-прежнему легко и свободно вращаться. И только если это действительно так, можно приступать к дальнейшим работам.

Другие особенности сварки фурнитуры

Есть ещё несколько нюансов, о которых нужно знать тем, кто собирается приварить петли. В первую очередь всегда следует приваривать нижнюю часть фурнитурного изделия.

К круглым столбам петли необходимо приваривать со смещением на 5 миллиметров в сторону открывания. Такое смещение даёт возможность воротам отворяться максимально широко без каких-либо препятствий. При этом для прямоугольных или треугольных опор никаких подобных манипуляций делать не нужно.

Сварные швы должны быть ровными, прочными и глубокими. Наличие пропусков в таких швах неприемлемо.

При вертикальной сварке очень важно выбрать правильную скорость ведения электрода. Специалисты советуют домашним мастерам прибегать в данном случае к круговым плавным движениям, которые будут как бы поднимать текущий металл наверх.

Сварочные работы требуют от исполнителя неукоснительного соблюдения техники безопасности. Начинать приваривать фурнитуру надо только тогда, когда будет надет защитный инвентарь и убраны все находящиеся поблизости легковоспламеняющиеся предметы.

Сварочные работы

После того как вы убедитесь в том, что выбранное вами расположение калитки соответствует плану, все размеры соблюдены и отмечены места для пластин, вы можете начинать сварные работы. Начинайте с нижних петель, расположенных на опорах. Одной из самых трудных работ являются швы, расположенные вертикально, но при помощи прокладок, которые вы заранее приварили, любой начинающий сварщик без проблем справится с этой задачей.

После того как первая часть приварена, вам необходимо сверить правильное положение оси. Лучше всего для этого подойдет лазерный уровень, при помощи него необходимо определить точное положение второй штыковой петли.

Что необходимо иметь для работ

Вся работа начинается с подготовки подходящих материалов и инструментов для работы. Хотя сам процесс кажется несложным, набор нужных вещей довольно сложный:

• аппарат для сварочных работ и набор электродов к нему;
• рулетка, уровень, отвес и молоток;
• карандаш или маркер;
• шлифовальная машинка с насадкой специально для обработки металла;
• защитная маска, перчатки и обувь.

Но, это еще не все. Нужны непосредственно сами петли и платики к ним. Сколько их потребуется? Обычно на ворота для гаража ставят четыре петли, по две с каждый стороны. Их полностью хватает для ваших целей. Когда у вас все готово, можно приступать к работе.

Проблемы и трудности, что могут возникнуть

Если двери в гараже одностворчатые, то приварить петли к воротам просто. Обычно в гараже не бывает такой конструкции, двери всегда двустворчатые и в этом случае, чтобы обе створки открывались плавно, без рывков и скрипа и хорошо прилегали друг к другу, надо соблюдать условие, при котором петли на опоре будут находиться на одной осевой линии.

Если говорить научным термином, то должна соблюдаться соосная схема работы петель, а по-простому можно сказать, что обе петли должны находиться на одной линии. Проверить это просто: если в петли вставить прут, то он должен оставаться ровным и не изгибаться.

Так как гаражные петли приварные имеют форму цилиндра, то для неопытного сварщика их приваривание может показаться очень сложной задачей. Некоторые люди делают их в виде шестигранника или квадрата, но они неудобны и лучше остановиться на цилиндрической форме.

Можно приварить петли прямо к полотну ворот, если его толщина 3 и боле миллиметров, то они будут надежно и прочно держаться. Для большей надежности принято на них сначала приваривать монтажные пластины, а уже их приваривают к воротам. Выполняется такая сварка только сплошным швом.

При выборе пластинок, нужно учитывать следующие параметры:

• габариты ворот;
• материал ворот;
• эстетичный вид.

Так как сначала привариваются к петлям пластинки, сварщику делать данную работу удобно, а во время приваривания их к воротам, он уже имеет ровную площадку, поэтому работать просто. Соединение выходит прочное, надежное и вопрос о том, как правильно сделать данную работу уже не возникает.

Кроме облегчения монтажных работ, такие пластины, независимо от их размера, позволяют более равномерно распределить нагрузку, и вы лишний раз перестрахуетесь от такого явления, как разрыв металлического листа.

Рекомендации по установке

Надежность ворот напрямую зависит от соблюдения правил технологии их монтажа. Сначала крепятся опорные столбы. Если полотно будет изготавливаться самостоятельно – габариты рамы определят только после первого этапа. Важно помнить о технологическом зазоре.

В нижней части расстояние до поверхности грунта должно быть не менее 100 мм. Это нужно для компенсации возможного проседания конструкции. В качестве материала обшивки можно использовать профнастил. Для надежной фиксации профнастила привариваются дополнительные ребра жесткости. Дополнительно можно предусмотреть небольшую калитку. Альтернатива – сделать ее отдельно, если позволяет ширина монтажного проема.

После приваривания петель поверхность зачищается от ржавчины, наносится слой грунтовки и краски. Во избежание посторонних звуков при открывании шарниры смазываются солидолом.

В качестве примера рекомендуется посмотреть видео о профессиональном приваривании петель на ворота:

Строитель 4 разряда

Чтобы качественно установить воротную конструкцию, прежде всего, необходимо знать, как приварить петли на ворота. Правильно приваренные навесы являются самым важным фактором при установке ворот и гарантируют надёжность механизма на долгие годы. Существенным моментом качественного монтажа является наличие соответствующих комплектующих.

Подобные петли можно приварить самому

Подготовительный этап

Выбираем петли

Прежде чем мы приступим к работе, необходимо разобраться, какие петли на воротах прослужат дольше. Делятся гаражные петли нанесколько типов:

• Шарнирные
• Цилиндрические
• Цилиндрические усиленные
• Сквозные
• Накладные

По форме бывают круглые, шестигранные и квадратные.

Как показала практика, ворота с шарнирными круглыми петлями служат гораздо дольше. Да и сваривать их проще, чем квадратные или шестигранные петли.

Казалось бы, выбор сделан. Но этой информации недостаточно, чтобы приступить к вопросу, как приварить петли к воротам и к столбам. Вам также необходимо обратить внимание на размер креплений. Чем они больше, тем лучше смогут держать тяжелые створки. Лучше подбирать петли с запасом по размеру, чтобы они гарантировано держали ворота, и чтобы те в последствии не проседали.

Для приварки петель к необходимому месту используют специальные металлические пластины, которые крепятся непосредственно к петлям и к створке. Высоту пластины выбирают исходя из высоты самой петли, а ее ширина подбирается экспериментальным путем и в соответствии с размером створки. Сейчас в строительных магазинах все чаще продают петли с уже приваренными пластинами, так что вам не нужно проводить дополнительные работы по их изготовлению.

Необходимые инструменты

Чтобы приварить петли к воротам из металла, необходимо подготовить следующие инструменты:

• Сварочный аппарат (это может быть инвертор, полуавтомат, трансформатор. Словом, любой аппарат, который у вас есть). Мы используем инвертор
• Электроды. Диаметр подбирается исходя из толщины пластины. У нас 5 мм
• Болгарка со шлифовальным кругом
• Молоток
• Рулетка
• Уровень
• Солидол

Техника безопасности

Мало знать, как приваривать петли. Необходимо также учитывать правила безопасности.

Прежде всего, не используйте сварочный аппарат, если наблюдаете признаки его неисправности. Также не подключайте инвертор к источнику тока, который не заземлен. Варите на приличном расстоянии от жидкостей и материалов, которые могут легко воспламениться.

Как приварить петли на ворота гаража или забора

От того как приварены петли на ворота в гараж или двор зависят их надёжность и срок службы. То же самое можно сказать про калитку. При этом нужно учитывать особенности конструкции и характеристики материала, из которого они сделаны. Например, приваривая шарниры на дверь с металлическим листом небольшой толщины можно нечаянно прожечь обшивку или покоробить каркас.

Выбираем петли

Выбор осуществляется с учётом размера и массы створок. Например, к воротам для гаража из металла потребуются более прочные петли с опорным подшипником, чем для калитки. В магазинах предлагают разнообразные виды:

1. Каплевидные с опорным подшипником рассчитаны на вес до 400 кг.
2. Цилиндрические благодаря усилителю, который работает как распределитель нагрузки, и опорному подшипнику обеспечивают лёгкость открывания при нагрузке до 600 кг.
3. Сквозные выбираются, если невозможно приварить петли или закрепить болтами. Фиксация производится с помощью сквозного отверстия в стойке. К створке крепятся гайками. Максимальная нагрузка до 200 кг.
4. 3-хсекционные трудно взломать, используются для навески тяжёлых створок.
5. Кованые функциональны, и применяются как украшение деревянных ворот.
6. Стальные петли-стрелы часто устанавливают на гаражные ворота, сделанные из толстого металла.

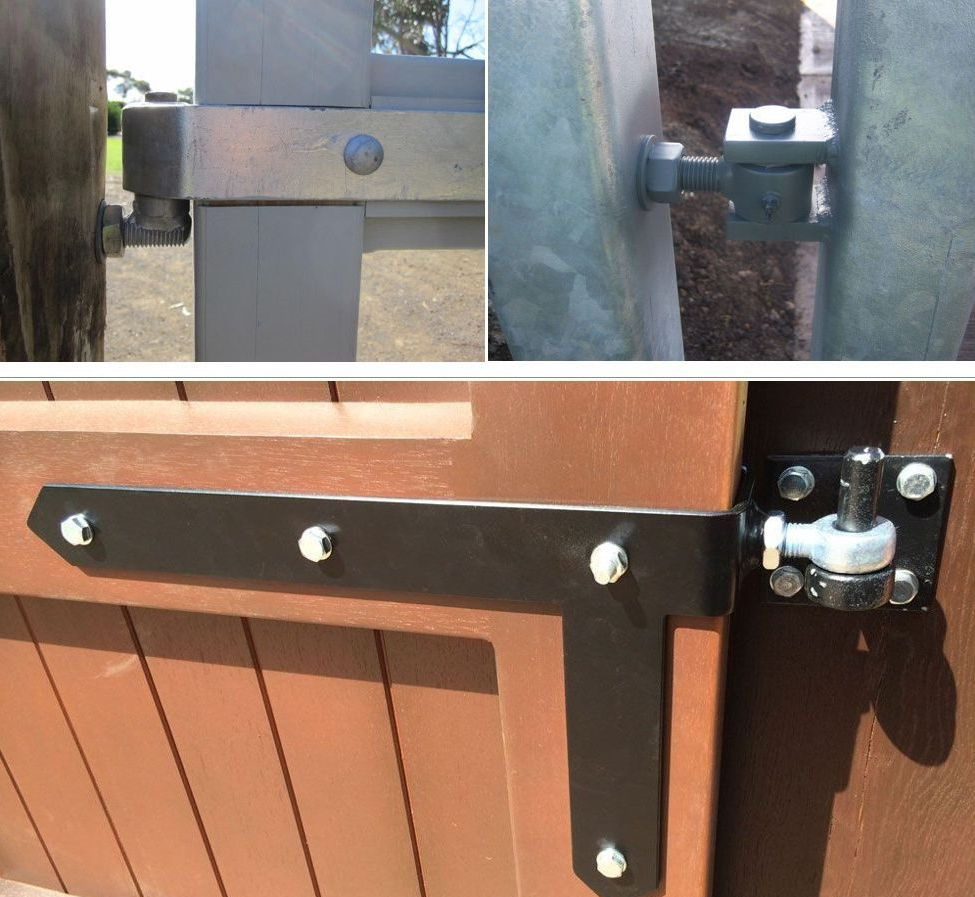

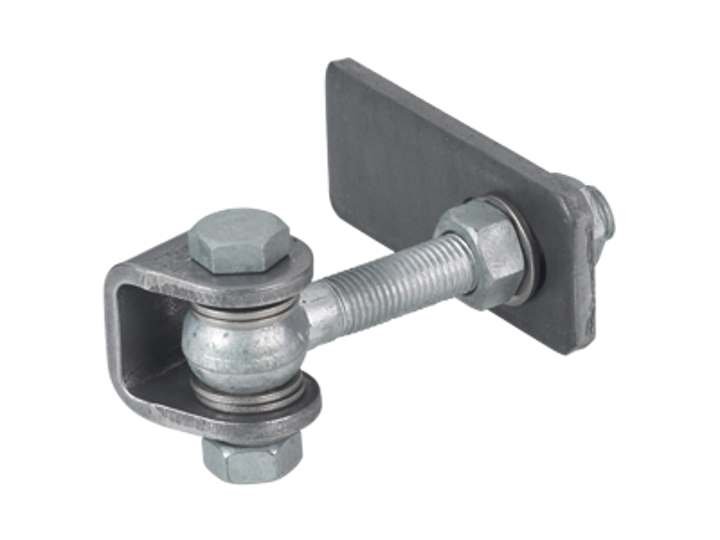

7. Петли с возможностью регулирования по высоте полезны, если положение опорных стоек может изменяться.

Правильно привариваем петли своими руками

Чтобы конструкция не проседала под собственным весом и удобно открывалась, правильно приваренные петли на ворота должны отвечать следующим требованиям:

• сварные швы делаются непрерывными;
• по возможности петли провариваются по всему периметру;
• чтобы навесы не подвергались дополнительным нагрузкам, их устанавливают максимально ровно;
• при навешивании тяжёлых створок устанавливать дополнительные петли.

Привариваем ушки

У неопытного мастера может не хватить умения надёжно приварить петли с цилиндрическим корпусом к плоской поверхности. В таком случае используются пластинки из металла, называемые платиками или ушками. К петлям их приваривают в следующем порядке:

1. На ровную поверхность параллельно кладутся две пластины с промежутком между ними 2 — 3 мм;
2. В зазор помещают петлю;
3. Пластины приваривают непрерывным швом к цилиндрическому корпусу. Одну к верхней части петли, а другую к нижней.

Особенности приварки петель к круглым, квадратным и каменным столбам

Чтобы ворота функционировали без заедания, нужно приварить петли к круглым столбам через металлические подложки толщиной 2 — 3 мм. Место установки навесов на стойке нужно сдвинуть на 5 — 6 мм наружу. Это обеспечит максимальный раствор створок.

На квадратные опоры петли устанавливаются заподлицо с наружной стороной. Сначала их только прихватывают. Затем с помощью деревянного бруска или уголка производится выравнивание по вертикали, контролируя его отвесом. Если после предварительной навески ворот их открыванию ничего не мешает, производится окончательная сварка.

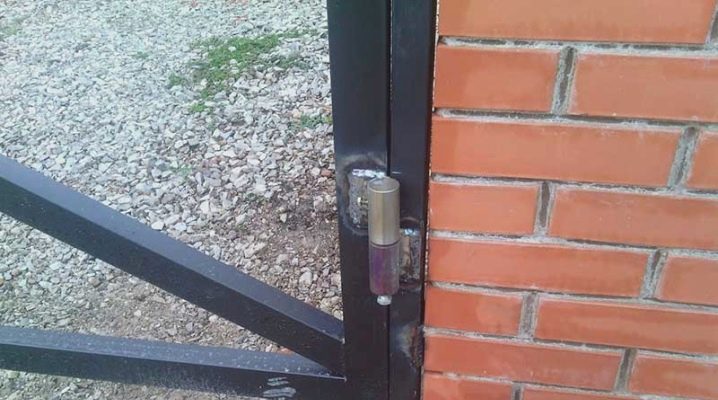

Внутри каменных столбов, предназначенных для навешивания ворот, помещается металлическая труба. К ней привариваются закладные для установки петель. Если бетонный или каменный столб без закладных, навесы крепятся с помощью вбитых или вкрученных в отверстия прутьев. Для массивных ворот на кирпичные и каменные заборы в качестве опор применяются швеллеры, установленные на столбчатых фундаментах.

Для приваривания петель на ограде и воротах из профильного листа подготавливается пара перемычек. Их устанавливают параллельно длинным сторонам. Расстояние между ними выбирается таким, чтобы поместилось три перемычки. После закрепления снизу и сверху привариваются петли. Чтобы избежать повреждения сваркой, профлист прикручивается поверх установленных навесов. Для надёжности рекомендуется приваривать гаражные петли, способные выдерживать значительные нагрузки.

Примеряем ворота и делаем разметку

Готовые створки устанавливаются в проём и выравниваются по уровнемеру. На расстоянии около 20 см от верхнего и нижнего края намечается куда нужно приварить петли. Если вес створок превышает 200 кг, вверху устанавливается ещё один навес. После разметки отвесом или лазерным уровнем проверяется положение петель по вертикали, чтобы не было ни малейшего перекоса, иначе они быстро износятся.

Привариваем петли к воротам

С навесов удаляют ржавчину и грязь. Затем их покрывают солидолом или похожей смазкой, чтобы не было спекания во время сварки. Под круглые петли, для обеспечения плавности хода, подкладываются пластины из металла толщиной до 5 мм. Навесы сначала прихватываются к створкам, а затем — к опорам. Если после проверки открытия и закрывания изъянов не обнаружено осуществляется окончательная сварка. Установка петель на металлические двери и калитке делается по аналогичной схеме.

Еще пара полезных советов

Рекомендации специалистов помогут качественно приваривать навесы:

• петли на гаражные ворота лучше устанавливать, положив их на землю;
• вертикальные швы выполняются снизу вверх не давая стекать расплавленному металлу;
• для удобного закрывания створок под нижней петлёй перед приваркой помещается подложка.

Процесс приваривания петель несложен, но не стоит надеяться на точность своего глазомера. Лучше семь раз перепроверить измерительными инструментами, чтобы не пришлось всё переделывать. Торопливость при опробовании ворот, не дожидаясь полного остывания сварных швов, тоже приведёт к повторному выполнению работы.

Источники: -i-kalitki/ -rukami/kak-privarit-petli -rukami-chertezhi

Завершение

После тщательной сварки штыковых частей петель на столбе, на них нужно будет наживить вставные верхние части петель сразу с шариками. После чего как можно более плотно прижать наживленную часть к полотну двери и продолжать сварочные работы.

По окончанию сварочных работ швы можно обработать болгаркой.

Такой технологией уже давно успешно пользуются все службы по установке дверей. Сделать это самостоятельно будет нетрудно, если имеются навыки по сварочным работам и необходимое оборудование с расходным материалом:

• Металлические дверные петли;
• Пластинки/платики;
• Сварочный аппарат;
• Электроды;
• Слесарный молоток;
• Сварочная маска, рукавицы и спецодежда;
• Болгарка.

Обратите внимание, что ворота должны открываться наружу, т.к если ворота будут открываться внутрь  при обильном снегопаде зимой – это может стать большой проблемой!

Образец установки петлиНа ширину профиля обварка с торца

Как приварить петли на ворота

Петли для ворот – простое устройство которое служит для крепления створок к стойкам, а так же для легкого открывания и закрывания. От выбора этого механизма зависит надежность конструкции и простота эксплуатации.

Петлями оснащаются в основном распашные конструкции, которые бывают довольно тяжелыми. Поэтому, особое внимание необходимо уделять качеству монтажа, а именно креплению петель. Человек, который умеет обращаться с электросваркой, может приварить петли на ворота самостоятельно, тем же кто не обладает такими навыками рекомендуется обратиться к профессионалам.

Правила приваривания

Для того, чтобы исключить проседание ворот и в дальнейшем не было проблем с их эксплуатацией, необходимо все работы выполнять с учетом некоторых особенностей. Поэтому, в первую очередь, особое внимание следует уделить:

• Цельности сварного шва, который должен быть сплошным, то-есть без пропусков.
• Глубине сварки – петля должна быть приварена по всей плоскости, примыкающей к опоре.
• Осевому расположению – все петли, находящиеся на створке, должны находиться на одной прямой линии, чтобы нагрузка на швы распределялась равномерно.
• Определению количества петель, если ворота массивные, рекомендуется дополнить конструкцию еще одной парой.
• Размерам – все измерения производятся с помощью предназначенных для этого инструментов, а не «на глазок».

Технология приваривания

Правильно приварить петли будет намного проще, если соблюдать правила последовательность технологического процесса. Последовательность работ такова:

1. установка платиков;
2. установка ворот;
3. приваривание петель.

Теперь разберем каждый из этапов по отдельности, на примере петель круглого сечения (точеных).

: Как правильно приварить петли, своими руками.

Установка платиков

Платик – это металлическая монтажная пластинка, которая служит как для равномерного распределения нагрузки, так и упрощения сварочных работ. Размер пластинки и ее форма зависит от веса и габаритов створок.

Получается, чтобы правильно установить петлю, к ней нужно приварить такую пластинку. Делается это сплошным, без пропусков, швом. Опытные сварщики могут варить и без платиков, что вполне допустимо, однако крепление уже будет не таким надежным.

Приваривание петель

Этот процесс только на первый взгляд кажется сложным, немного потренировавшись все можно сделать самостоятельно.

Делается это следующим образом:

• Петля смазывается автомобильной смазкой (солидол, литол и т.п.), это способствует их плавной и легкой работе после установки.
• Подготавливаются тонкие подкладки толщиной до 5 мм., в основном это требуется для точеных петель.
• Производится разметка – петли должны располагаться на расстоянии 30 см от верха и низа.
• Петли привариваются, в нескольких местах, сначала к створкам, а затем к столбам. После проверки на закрытие — открытие, сварка продолжается до формирования цельного ровного шва.
• После остывания швов, их необходимо обработать шлифмашинкой и обработать грунтовкой или покрасить.

Эта технология используется практическими всеми мастерами по установке дверей.

Советы и рекомендации

Неправильная сварка, может привести к проблемам при дальнейшей эксплуатации, чтобы этого не произошло, стоит прислушаться к следующим рекомендациям:

• до начала работ сделайте и изучите схематичный чертеж, если все детали будут учтены заранее, то риск переделывать готовую конструкцию будет намного меньше;
• прямые петли привариваются к уложенным на ровную поверхность воротам;
• открывать ворота, с только что приваренными петлями, можно после полного остывания швов;
• на круглых столбах петля выпускается на 5 мм наружу, на прямоугольных приваривается заподлицо;
• сварочный шов должен идти снизу — вверх.

Рекомендации по установке

Надежность ворот напрямую зависит от соблюдения правил технологии их монтажа. Сначала крепятся опорные столбы. Если полотно будет изготавливаться самостоятельно – габариты рамы определят только после первого этапа. Важно помнить о технологическом зазоре.

В нижней части расстояние до поверхности грунта должно быть не менее 100 мм. Это нужно для компенсации возможного проседания конструкции. В качестве материала обшивки можно использовать профнастил. Для надежной фиксации профнастила привариваются дополнительные ребра жесткости. Дополнительно можно предусмотреть небольшую калитку. Альтернатива – сделать ее отдельно, если позволяет ширина монтажного проема.

После приваривания петель поверхность зачищается от ржавчины, наносится слой грунтовки и краски. Во избежание посторонних звуков при открывании шарниры смазываются солидолом.

В качестве примера рекомендуется посмотреть видео о профессиональном приваривании петель на ворота:

Какими должны быть петли для ворот

Металлические ворота чаще всего устанавливают на гаражах и заборах, охраняющих участок по периметру. В первую очередь они выполняют охранную и защитную функции, а уже потом декоративную. Изделия этой категории могут весить от 200 и до 1500 кг. Поэтому, чтобы конструкция многие годы исправно служила, к ней необходимо подбирать только соответствующую по прочности фурнитуру.

Чертеж с размерами шарниров для ворот

Некачественные или не подходящие к воротам петли приводят к следующим проблемам:

• не выдерживают оказываемую нагрузку и деформируются;
• ворота начинают провисать;
• створки перестают легко открываться и плотно закрываться.

Избежать таких проблем помогут правильно подобранные крепления. Самые недорогие по цене и простые по конструкции петли представляют собой штырь и колпак на него. Эта фурнитура рекомендуется исключительно для фиксации нетяжелых ворота отличаются большим весом, то петли к ним купить следует с более сложным устройством. Такие комплектующие, как подшипники в петли, способствуют перераспределению тяжести створки, что позволяет петлям дольше служить без изъянов в эксплуатации. Такие крепления зачастую дополняются несъемными штырями.

Купить качественные и максимально подходящие к воротам петли – это значит:

• обеспечить воротам все условия для долгосрочной службы;
• забыть о скрипе и скрежете при эксплуатации створок;
• обеспечить входу во двор или в гараж максимальную защиту от взлома.

Современная фурнитура для гаражных конструкций прекрасно функционирует в любую погоду. Допустимый температурный диапазон:

Применение внутренних петель

Несмотря на некоторые разногласия среди пользователей по поводу скрытой фурнитуры для гаражей, внутренние петли отличаются следующими преимуществами:

1. Более высокий уровень безопасности и взломоустойчивости, что особенно актуально, если в гараже у вас хранится весьма дорогое и ценное для вас имущество.
2. Длительный срок службы, который на практике исчисляется многими десятилетиями.
3. Высокая устойчивость к нагрузкам, благодаря которой на скрытые петли можно без особых последствий для общей конструкции навесить двери массой до 400-500 кг каждая.

Если вы цените безопасность своего имущества, скрытые петли станут для вас отличной инвестицией и обеспечат вам спокойствие за свои владения.

Внутренние петли для гаража

Другие особенности сварки фурнитуры

Есть ещё несколько нюансов, о которых нужно знать тем, кто собирается приварить петли. В первую очередь всегда следует приваривать нижнюю часть фурнитурного изделия.

К круглым столбам петли необходимо приваривать со смещением на 5 миллиметров в сторону открывания. Такое смещение даёт возможность воротам отворяться максимально широко без каких-либо препятствий. При этом для прямоугольных или треугольных опор никаких подобных манипуляций делать не нужно.

Сварные швы должны быть ровными, прочными и глубокими. Наличие пропусков в таких швах неприемлемо.

При вертикальной сварке очень важно выбрать правильную скорость ведения электрода. Специалисты советуют домашним мастерам прибегать в данном случае к круговым плавным движениям, которые будут как бы поднимать текущий металл наверх.

Сварочные работы требуют от исполнителя неукоснительного соблюдения техники безопасности. Начинать приваривать фурнитуру надо только тогда, когда будет надет защитный инвентарь и убраны все находящиеся поблизости легковоспламеняющиеся предметы.

Виды петель

Цилиндрический с подшипником

Для продления службы ворот и повышения их надежности, столь важный элемент воротного полотна, как петли, нужно выбирать со следующими характеристиками:

• легко поворачиваются;
• бесшумно работают;
• не двигаются произвольным образом.

Для этой цели выбирают соответствующие петли, выдерживающие тяжесть именно конкретных ворот и обеспечивающие все вышеперечисленные качества. Среди предложений рынка пользуются популярностью основные виды петель:

1. Цилиндрические, имеющие подшипниковые опоры. Эти петли предназначаются для легких воротных полотен (до 400 кг).
2. Цилиндрические с усилителями. Они удержат тяжесть до 600 кг.
3. Сквозные. Их выбирают, когда невозможно укрепить ворота ни сваркой, ни винтом, удержат небольшие ворота.
4. Накладные, с тремя секциями. Предназначаются для больших воротных половинок, которые имеют большую массу.
5. Вариант кованых петель. Больше подходят для ворот из деревянных материалов.
6. В виде стрелы. Это петли шарнирного или полушарнирного типа. Их, как правило, выбирают для очень массивных ворот.
7. Регулируемые. Они позволяют менять высоту полотна, но вес выдерживают достаточно маленький, не больше 200 кг.

К более современным и дорогим относятся те, которые оснащены подшипником. С помощью подшипника перераспределяется нагрузка. Благодаря этому конструкция ворот служит гораздо дольше. Мало того, такие ворота открываются совершенно бесшумно.

Что нельзя делать во время приваривания

Чтобы сварочные работы прошли без эксцессов, необходимо придерживаться определённых правил:

• Обязательно используйте защитные средства, чтобы не навредить своему здоровью. В такой комплект входит защитная маска, перчатки для сварочных работ, плотная кофта или рубашка, штаны.
• Ни в коем случае не прикасайтесь к раскалённому сварочному шву тряпками, пропитанными маслом, они могут загореться.
• Категорически нельзя проводить работу на глаз, даже если вы уверены в своём глазомере и мастерстве, перепроверяйте всё специальными инструментами, тогда результат гарантировано получиться качественным и долговечным.

Теперь вы знаете как приварить петли самостоятельно и можете делиться этой информацией со своими соседями или друзьями, которые пока ещё задаются вопросом, как приварить петли на свои ворота без каких-либо проблем.

Крепеж фурнитуры на ворота

Применяются 2 способа крепежа: при помощи саморезов и сварки. Саморезы используют для небольших железных ворот и деревянных дачных калиток. С их помощью одна сторона петли прикручивается к опорным столбам, другая — к створкам ворот.

Для установки массивных ворот применяется сварка. Эту работу лучше доверить профессионалу, но если у хозяина есть опыт сварочных работ и необходимое оборудование, можно закрепить петли самостоятельно.

Это можно сделать двумя способами:

1. Одну часть навеса приваривают к створке, а вторую — к столбу. Для самостоятельной установки лучше заранее сделать чертеж петли для ворот, чтобы двери установились ровно, без перекосов.
2. Одна сторона петли также приваривается к створке, а затем конструкция устанавливается в дверной проем, отмечается место для сварки второй стороны навеса.

После установки проверяют плавность открытия и закрытия двери, но делать это нужно осторожно. Нельзя полностью распахивать створки, пока сварка не остынет, иначе шов может разойтись. Приваривание скрытых петель ролерного типа лучше доверить специалисту. Эта работа требует серьезного опыта и профессионализма.

Это интересно: как правильно приварить петли.

Еще пара полезных советов

Рекомендации специалистов помогут качественно приваривать навесы:

• петли на гаражные ворота лучше устанавливать, положив их на землю;
• вертикальные швы выполняются снизу вверх не давая стекать расплавленному металлу;
• для удобного закрывания створок под нижней петлёй перед приваркой помещается подложка.

Процесс приваривания петель несложен, но не стоит надеяться на точность своего глазомера. Лучше семь раз перепроверить измерительными инструментами, чтобы не пришлось всё переделывать. Торопливость при опробовании ворот, не дожидаясь полного остывания сварных швов, тоже приведёт к повторному выполнению работы.

Как избежать неприятных последствий при сварке?

Нельзя использовать плохо работающий сварочный аппарат. Начинать варить можно будет лишь после того, как целиком засохнет краска. На одежде не должно иметься никаких остатков воспламеняющихся жидкостей: жира, бензина. Не следует варить детали, находящиеся под давлением. Запрещается также развешивать на баллон сварки насыщенную легковоспламеняющимися жидкостями ткань, зачастую такие действия становятся причиной пожара.

После окончания работ желательно обработать швы болгаркой.

Кол-во блоков: 19 | Общее кол-во символов: 21945Количество использованных доноров: 6Информация по каждому донору:

1. -garazhnye: использовано 2 блоков из 8, кол-во символов 1530 (7%)
2. -petli-garazhnye: использовано 2 блоков из 4, кол-во символов 5131 (23%)
3. : использовано 2 блоков из 5, кол-во символов 2830 (13%)
4. : использовано 2 блоков из 3, кол-во символов 1848 (8%)
5. : использовано 7 блоков из 9, кол-во символов 8055 (37%)
6. : использовано 3 блоков из 5, кол-во символов 2551 (12%)
