Вертикальные ворота для гаража своими руками

Виды гаражных ворот

Выбор конструкции ворот зависит от наличия свободного места около гаража и его размеров. С учетом этих параметров выбирается оптимальный тип:

1. Откатные сдвигаются вбок, практичны и удобны. Однако при открывании требуется место равное по величине ширине створки.
2. Роллетные состоят из пластин, которые убираются в короб, установленный на потолке. Удобны, экономичны, но легко вскрываются злоумышленниками. Поэтому использовать их рекомендуется в охраняемых помещениях.
3. У подъемно-поворотных ворот полотно поднимается вертикально с помощью рычажно-поворотного механизма. Его покупают в магазине или делают самостоятельно. Дополнительного места внутри и снаружи гаража для открытия не требуется что актуально для маленьких дворов.

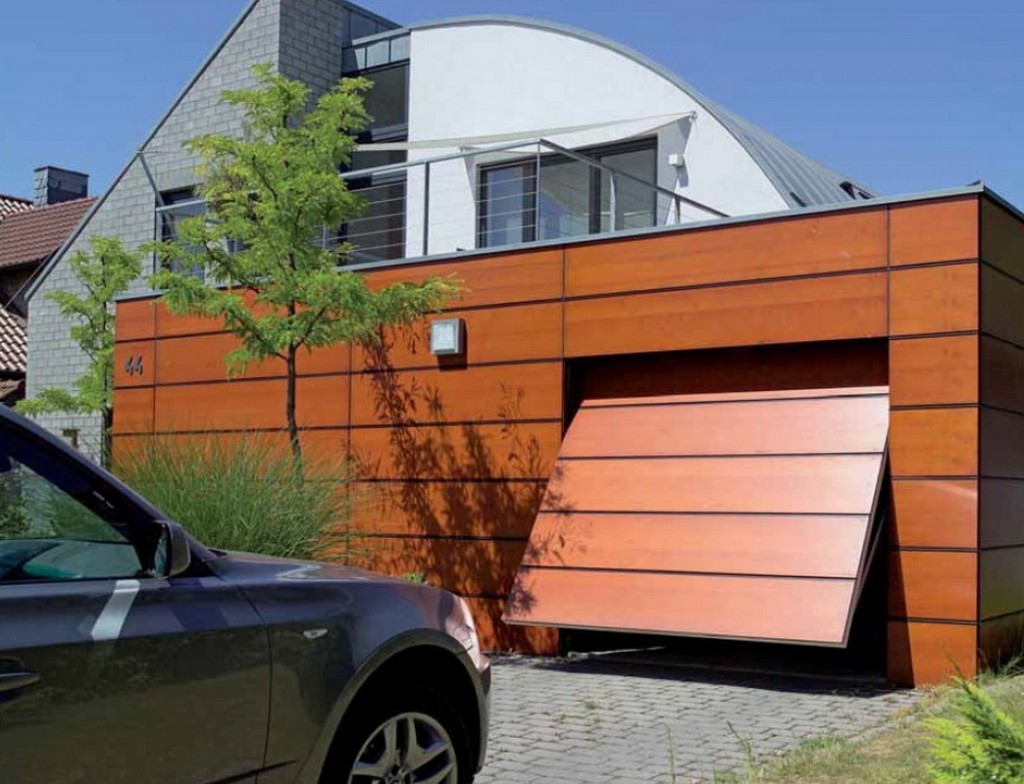

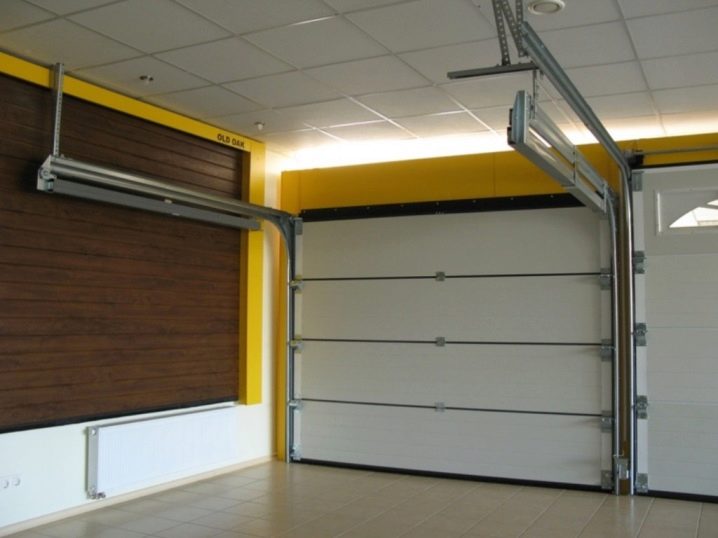

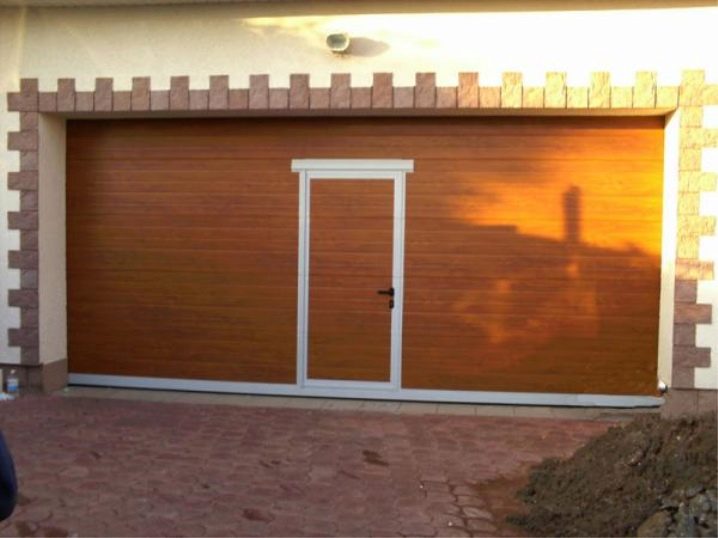

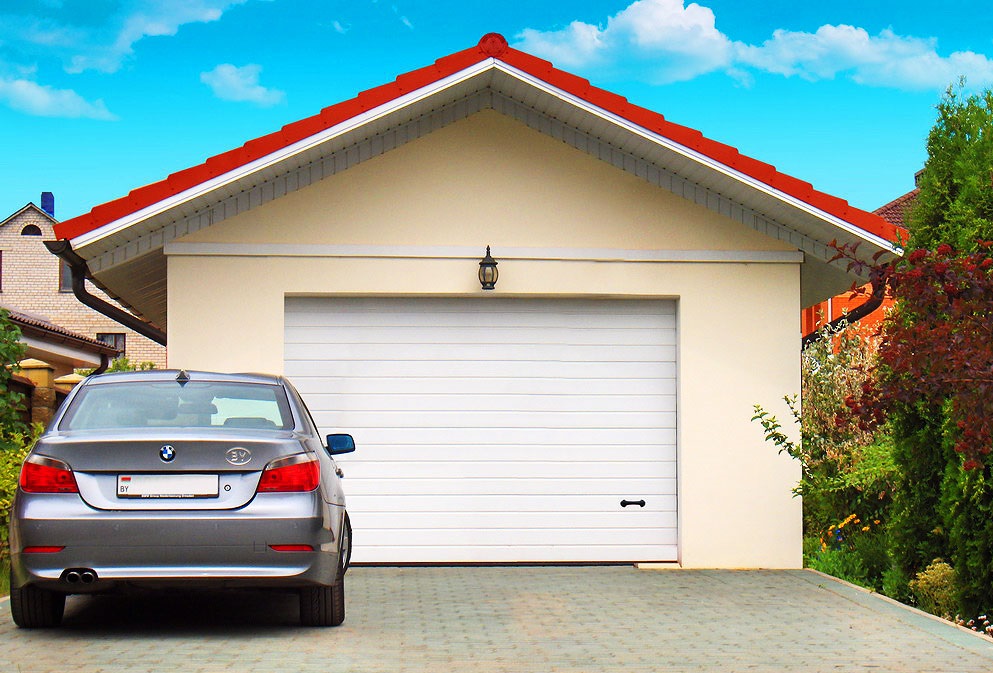

4. Секционные конструкции состоят из нескольких частей, поднимающихся по направляющим к потолку с помощью пружинного устройства.

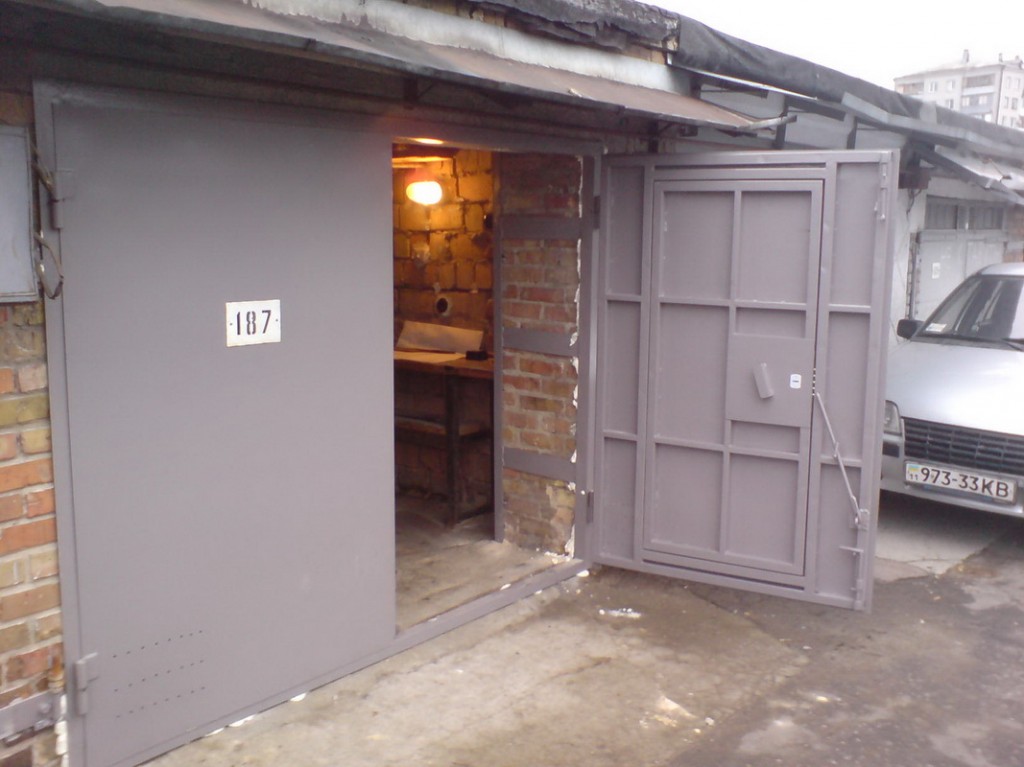

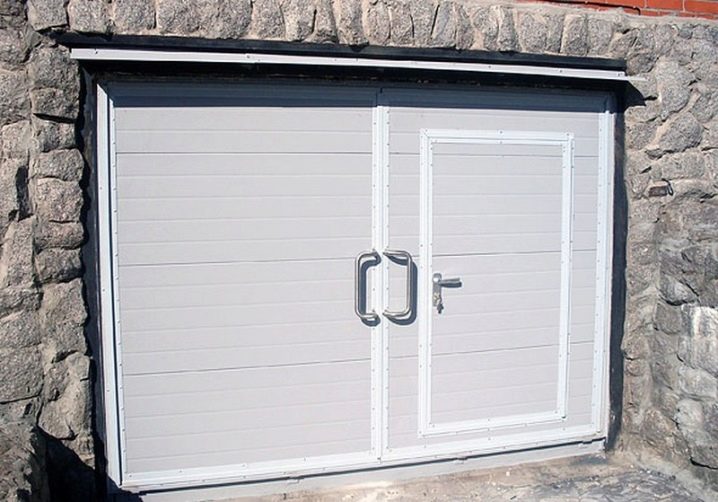

5. У распашных ворот самая простая конструкция, но понадобится свободное место по бокам и перед гаражом.

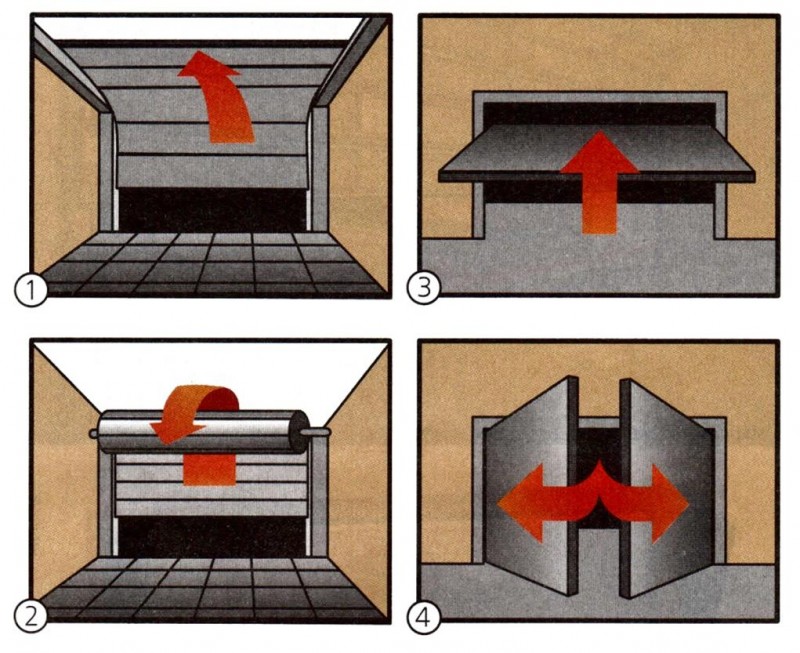

Виды гаражных ворот: 1. Секционные; 2. Роллетные; 3. Подъемно-поворотные; 4. Распашные

Какие бывают подъемные ворота?

Все подъемные ворота разделяются на 3 основных вида:

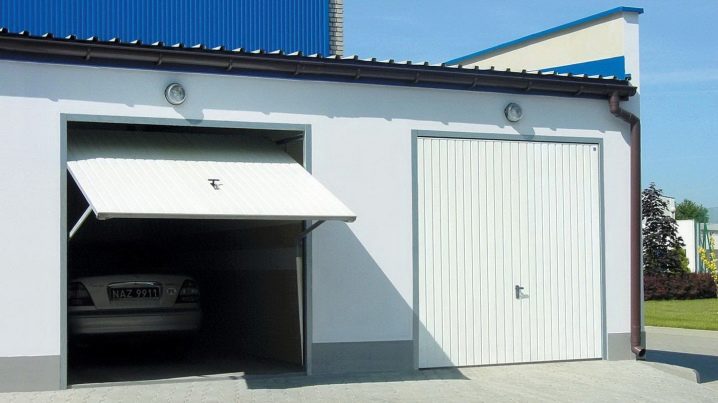

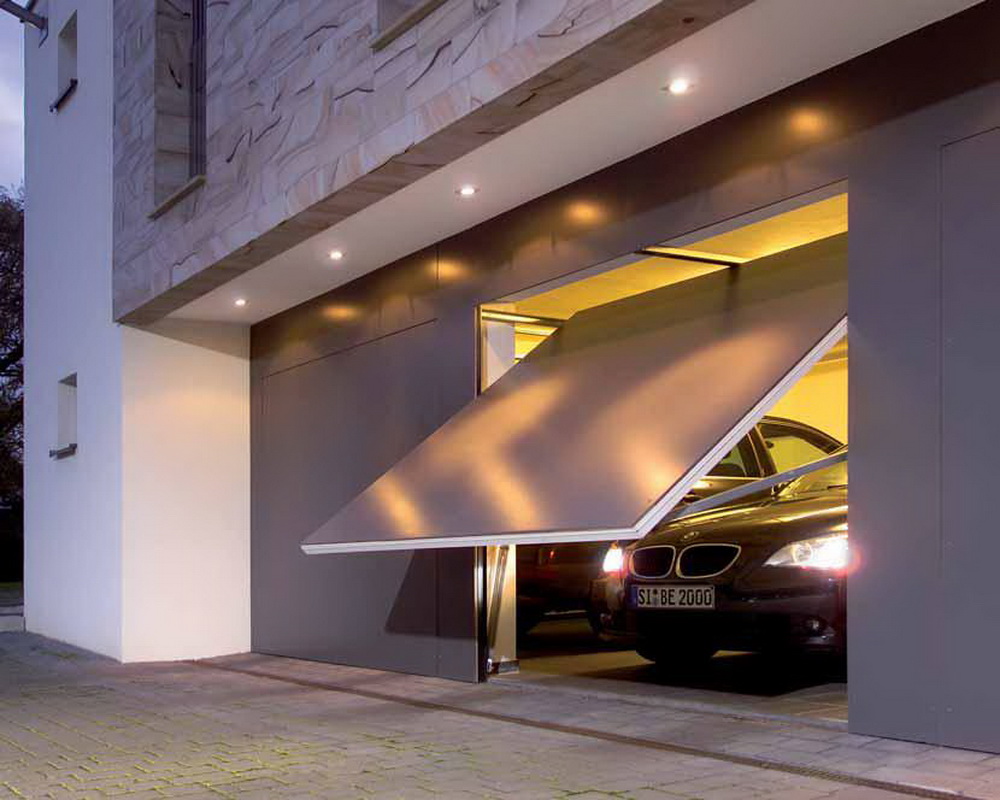

1) Подъемно – поворотные ворота. Цельная створка ворот, благодаря работе шарнирно – рычажного механизма, поднимается под потолок гаража, и таким же образом опускается.

2) Секционные ворота. Они состоят из секций – примерно по полметра каждая, количество секций зависит от высоты конструкции. Они могут быть выполнены из металла, пластика или дерева. При поднятии, такая наборная створка затягивается под потолок, затем также и опускается.

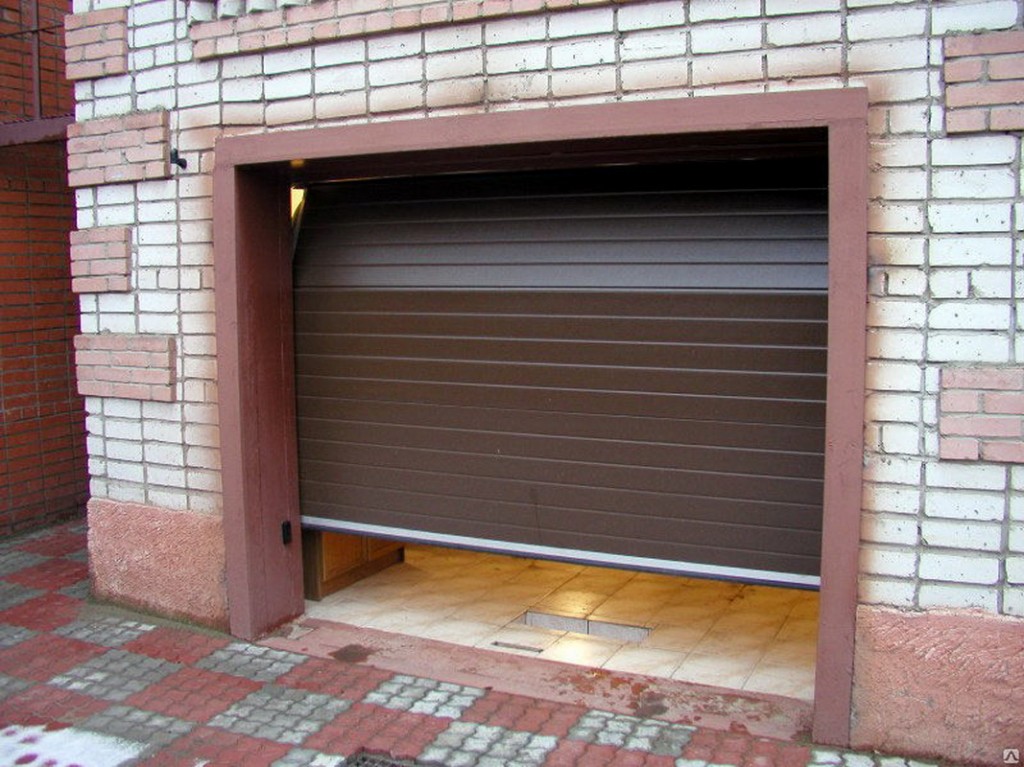

3) Рулонные ворота. Выполнены по принципу роллет. Большая алюминиевая створка, благодаря механизму управления, поднимается и скручивается в защитном алюминиевом коробе, который установлен над проемом ворот.

Чтобы обеспечить свой гараж удобными воротами, лучше всего будет выбрать какой-то из этих трех вариантов. Естественно, каждая разновидность имеет свои плюсы и минусы, чтобы их правильно учесть, рассмотрим более подробно каждый вид.

Характеристики и принцип работы устройства

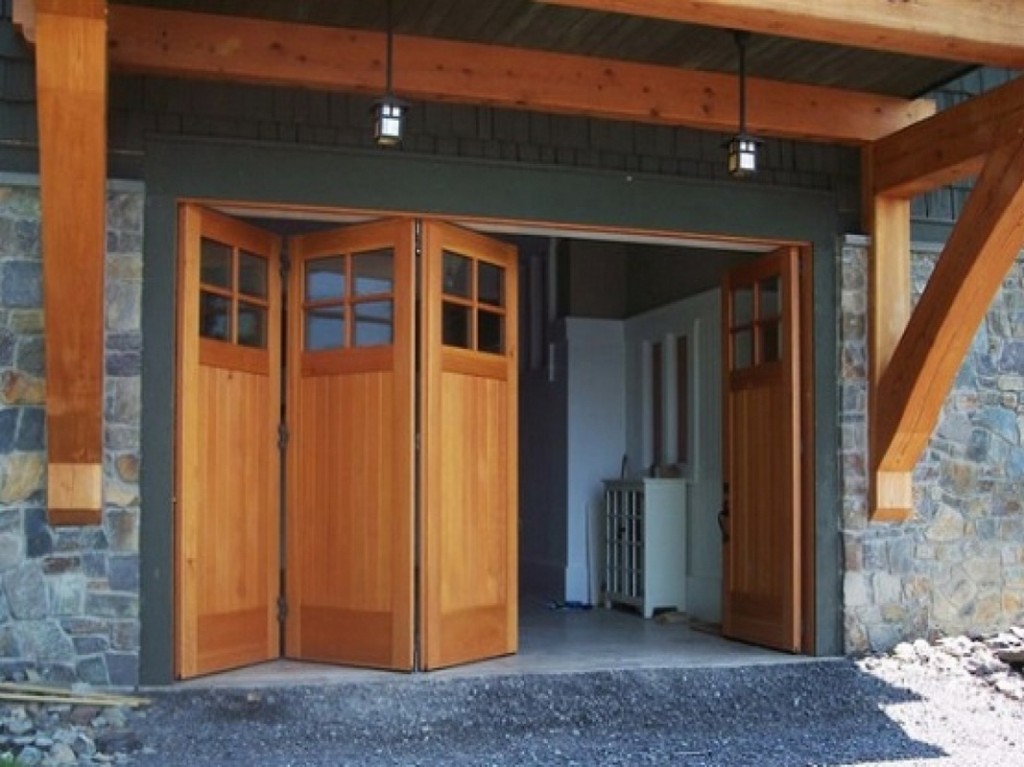

Конструкции ворот, которые могут складываться, как гармошка, отличаются простотой. Если понять основной принцип работы, то сделать их несложно. Механическое движение створки осуществляется по направляющим, расположенным снизу. Часто сооружение оснащают дополнительным верхним профилем. Перемещаются створки при помощи встроенного ролика.

Сама дверь состоит из полотен, соединенных с помощью эластичного материала, благодаря которому створки можно легко открывать и закрывать. Помимо уплотнителей, детали соединяются между собой специальными навесами.

В зависимости от расположения направляющих элементов, сооружения могут быть вертикальными и горизонтальными. Подъем откидной на гараж немного дешевле, чем раздвижные ворота, но популярнее все же последние. Реже всего применяется тип конструкции, в которой дверцы складываются в стороны, так как они уменьшают ширину въезда

Достоинства

Помимо экономии места в помещении, складные ворота гармошка обладают другими важными достоинствами. Главные из них:

• длительный срок эксплуатации;
• устойчивость к влаге;
• надежность конструкции (благодаря металлическому профилю);
• наличие разных видов установки: с внешней и внутренней стороны проема;
• легкость в изготовлении;
• неприхотливость в эксплуатации;
• устойчивость к сильному ветру;
• равномерное распределение веса на всю конструкцию;
• обеспечение хорошей тепло- и звукоизоляции;
• возможность использования для перекрытия проемов разной ширины.

Недостатки

Минусы у конструкции тоже имеются. В связи с тем, что к ней походят не все замки, подобрать нужные варианты охраны от незаконного проникновения очень сложно. Кроме этого, во время ежедневной эксплуатации уплотнитель между панелями быстро изнашивается, поэтому его приходится часто менять. В северных регионах, где дороги завалены снегом, вертикальные двери устанавливать не рекомендуется, потому что из-за наличия снежного покрова они трудно открываются.

Подъемные ворота своими руками – инструкция и чертежи

Прочные и надежные ворота — это хорошая защита автомобиля в гараже. Заводские модели часто являются стандартными и поэтому могут не соответствовать требованиям владельцев гаража. Поэтому иногда возникает потребность создать подъемные ворота своими руками.

Виды и особенности подъемных ворот своими руками

Гаражные подъемные ворота бывают двух видов:

• Подъемно-секционные ворота. Они представляют собой полотно, состоящее из нескольких секций. При открытии конструкции оно двигается вверх и располагается горизонтально по потолку. Наполнителем секций служит пенополиуретан, обеспечивающими теплоизоляцию помещению.

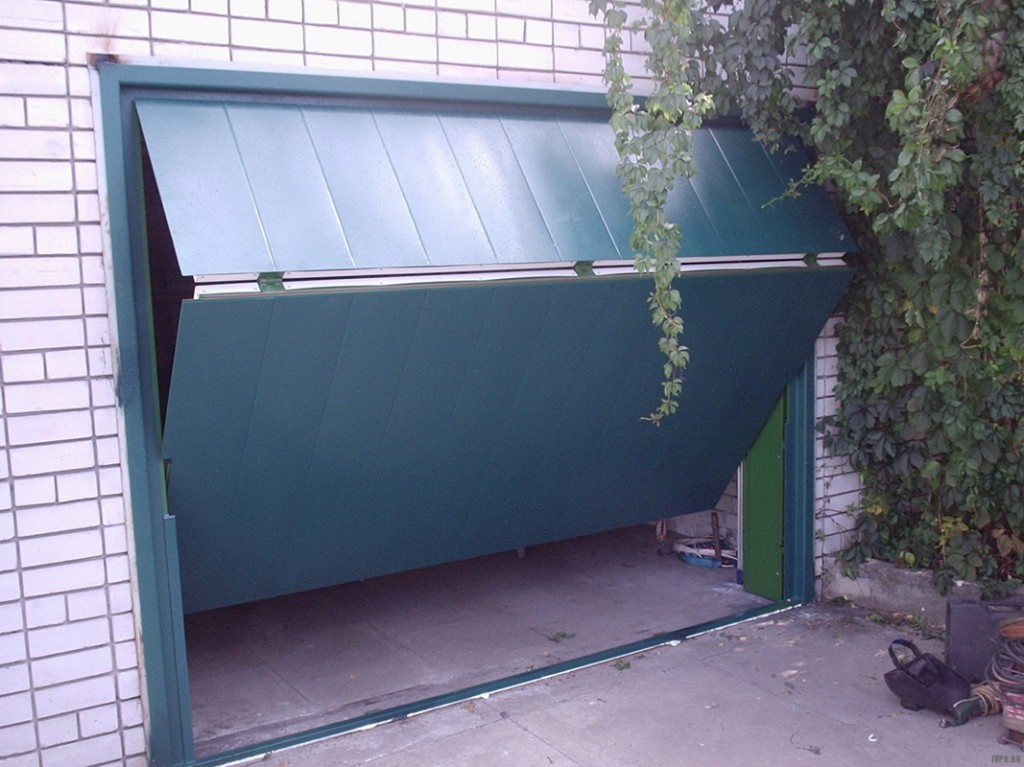

• Подъемно-поворотные ворота. Они состоят из одной створки, которая открывается в потолок. Движение полотна происходит благодаря шарнирно-рычажковому механизму.

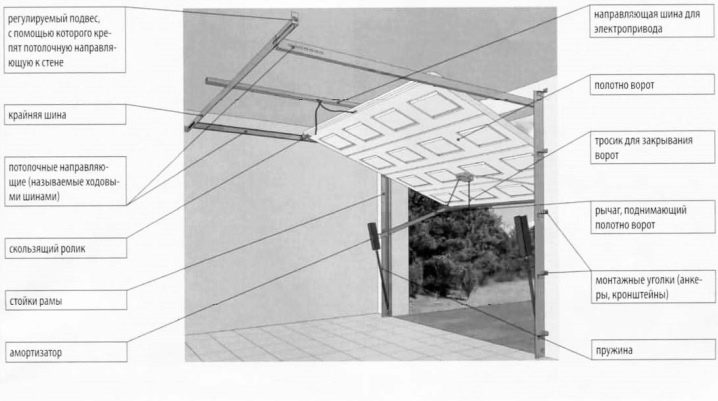

Конструкция гаражных подъемных ворот своими руками

Подобные ворота имеют три составляющих:

• Рама.
• Подвижное полотно.
• Открывающие элементы.

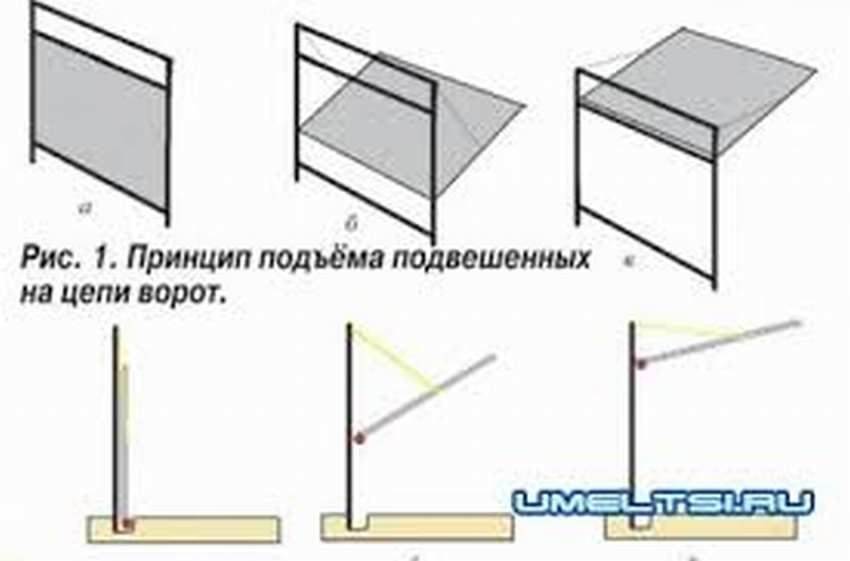

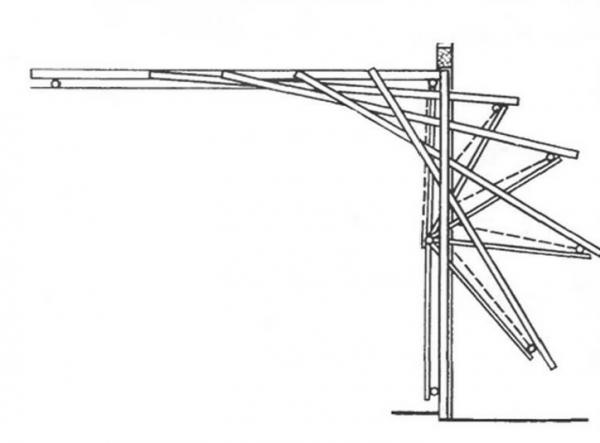

Шарнирно-рычажковый механизм бесшумно поднимает воротное полотно вверх. Компенсирующие пружины служат противовесом.

Каркас выполняется из брусьев, устанавливаемых в проем. Они могут быть деревянными или стальными.

Подвижное полотно выполняется из различных материалов. Ими могут быть утепленные сэндвич-панели, собранный щит, а также панели из дерева.

Преимущества, недостатки и сложность самостоятельного создания конструкции

Прежде чем приступить к монтажу ворот, необходимо оценить за и против самостоятельного их изготовления. Какие трудности могут возникнуть? Вот некоторые недостатки того, чтобы изготавливать подъемные ворота для гаража своими руками:

• По окончанию работ будет видно, что открытая конструкция урезает проем на 25 см сверху.
• При открывании ворот, они на один или полтора метра выступают наружу из гаража, поэтому подъезжать к гаражу вплотную не получится.
• Шнур открывающего механизма является цельным, поэтому при повреждении его нужно будет менять целиком.
• Большой вес ворот может затруднять их открытие и давать большую нагрузку на открывающий механизм.

Однако есть и ряд преимуществ, благодаря которым поворотные ворота имеют популярность:

Промышленные подъемные ворота

Материалы для монтажа

Для монтажа необходимы следующие материалы:

• Брусы из дерева 120*80 мм и 100*100 мм для рамы.
• Панели из пластика или дерева 2,5 см толщиной для полотна.
• Уголки 4*4*0,4 см.
• Швеллерный кронштейн 8*4*0,5 см.
• Прут для регуляции натяжения 0,8 см диаметром.
• Одна или две пружины диаметром 3 см.
• Штыри, анкера, саморезы.

Для качественного проведения работ необходимы рулетка, водяной уровень, шуруповерт, лобзик, угловая шлифовальная машина, аппарат для сварочных работ и прочие инструменты.

Технология сборки подъемных ворот для гаража своими руками, чертежи

Сборка подъемных ворот своими руками по чертежу осуществляется по следующей технологии:

Подъемные роллетные ворота

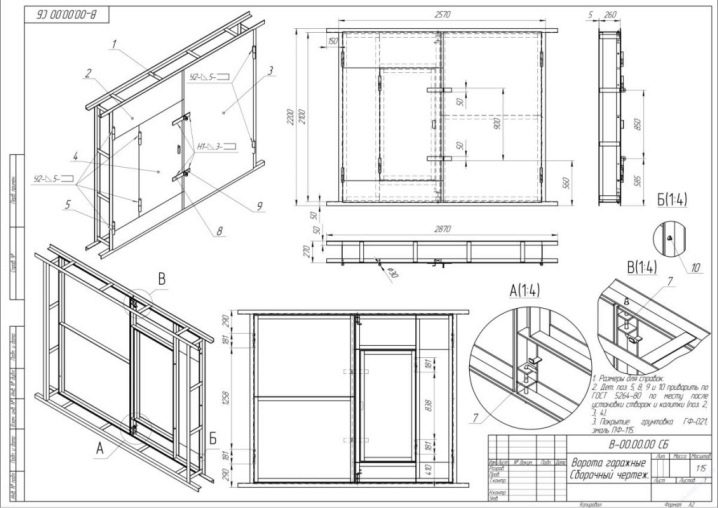

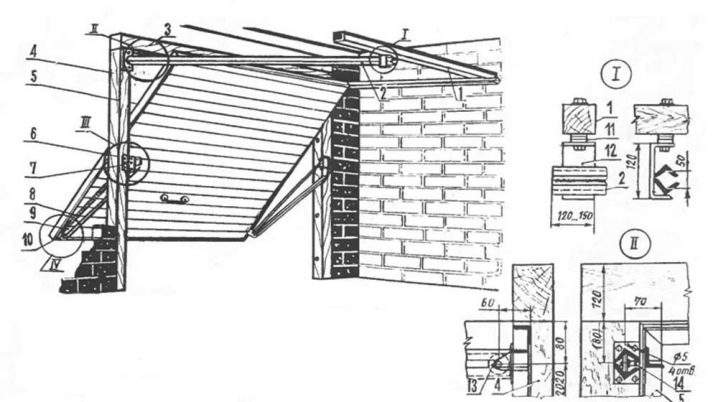

Далее предоставлен чертеж подъемных ворот для гаража.

Автоматизация нюансы в работе

Выше представлена технология по самостоятельной сборке ворот, открывающихся механическим путем. Для автоматизации ворот нужно использовать специальный электропривод.

Интересные факты

Еще один простой и недорогой вариант подъемного механизма ворот

Чтобы облегчить подъём воротной створки и упросить её поддержание в крайнем верхнем положении нужно снабдить конструкцию противовесом, подбор которого производиться в соответствии с весом полотна. Оси роликов снабжаются тросами, которые следует пропустить сквозь блоки и нагрузить при помощи противовеса.

В нижней части ворот, снаружи следует выполнить монтаж обычной дверной ручки, которая помогает при закрытии и открытии ворот, поскольку ею удобно пользоваться.

На это о технологии производства все. Пользуясь данными инструкциями, вы легко сможете соорудить ворота подъемного типа у себя в гараже.

Подъемные гаражные ворота своими руками, чертежи

Перед тем, как устанавливать подъемно-поворотные гаражные ворота, проведите точный расчет:

• размеров ворот,
• пространства, необходимого для их установки,
• требуемых материалов.

Этот подготовительный этап крайне важен, поэтому стоит отнестись к его выполнению очень серьезно. Лучшим решением будет разработать чертеж ворот для вашего гаража. За его основу можно взять доступные в Интернете типовые проекты, и внести в наиболее подходящий свои изменения, касающиеся размеров.

Начинать чертеж стоит с определения ширины и высоты будущей конструкции. Обычно за ширину ворот принимают ширину автомобиля, для которого предназначен гараж, плюс как минимум 0,3 м с обеих сторон. В большинстве случаев ширина ворот оказывается в пределах 3 метров. Высота ворот обычно определяется исходя из высоты авто, и зачастую составляет 2 метра или немногим более.

Кроме того, при разработке чертежа стоит учесть и расстояние от ближайшей перпендикулярной стены до рамы ворот. Оно должно составить не меньше 0,8 м.

Можно ли изготовить искусственный камень самостоятельно?

Как приготовить идеальный раствор для штукатурки узнаете из нашей статьи.

Как построить каркасную баню своими руками:

Материал для изготовления ворот

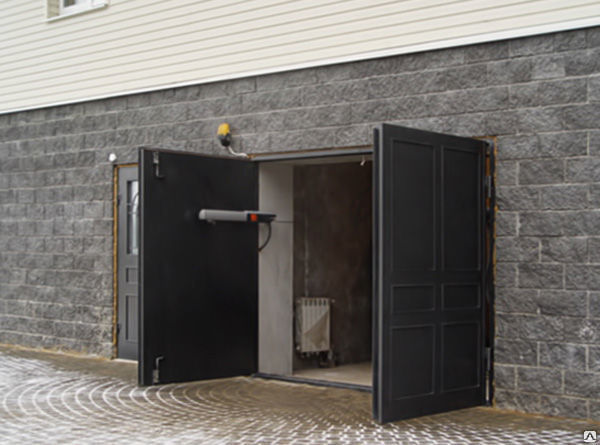

В производстве распашных ворот используются следующие материалы:

• ковка;
• сэндвич-панели;
• металлический профильный лист;
• поликарбонат;
• дерево.

Профнастил

Первый критерий, которым нужно руководствоваться при выборе материала для распашных ворот – назначение конструкции. Если вы планируете устанавливать автоматику, то вполне закономерно выбрать легкие материалы – поликарбонат или профнастил. Кстати, металлопрофиль (профнастил) – отличный материал по все параметрам представляет собой листовой металл: универсален, экономичен и надежен в эксплуатации.

Металлические ворота

Кованые металлические распашные ворота – безусловная эстетика и шик, но установить их своими руками достаточно сложно: здесь необходимы навыки и определенное умение.

Сэндвич-панели

Сэндвич-панели используются в качестве прослойки между стальными листами. Конструкции из этого материала идеально впишутся в любой дизайн экстерьера. Секрет популярности панелей – огромный выбор отделки и конфигураций.

Несомненным плюсом является не только многообразие цветовой гаммы, но и качественные имитации под натуральное дерево.

Поликарбонат

Поликарбонат – идеальный материал для распашных ворот, если вы задумали их сделать своими руками. Он легок и податлив в работе, надежен и долговечен в эксплуатации. А основной минус – достаточно высокая стоимость.

Деревянные ворота

Распашные ворота из дерева – традиционная классика. Однако она не всем по карману в силу дороговизны материала. Самые роскошные ворота – это, конечно, дубовые. Но вполне можно использовать и хвойные породы и лиственницу.

Заключение

Устройство откидных ворот позволяет сделать их практически из любого материала и любой толщины. После настройки работы подъемного механизма по периметру панели наклеивают уплотнение из мягкой губчатой резины и укладывают утеплитель. В нижней части панели приваривают скобы под установку навесного замка. Срок службы такой конструкции зависит от точности изготовления и может составить не менее 10- 12лет без ремонта.

• Как установить забор из сетки рабицы своими руками
• Гаражные секционные подъемные ворота
• Чем покрасить деревянный забор своими руками
• Забор из профнастила своими руками

Этап Замеры

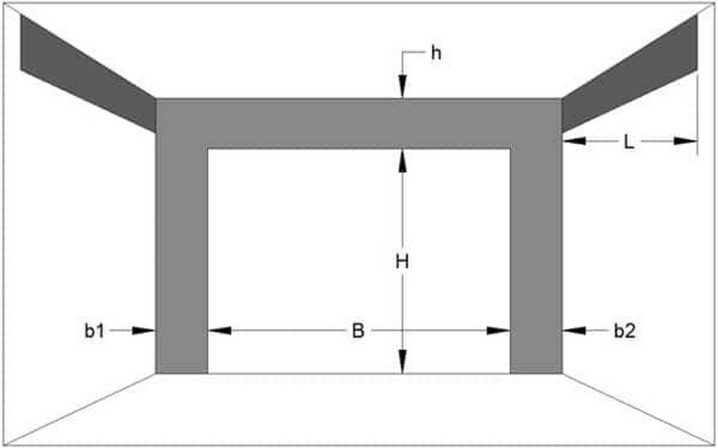

Схема для замеров

Перед заказом секционной конструкции нужно провести тщательные замеры проема и помещения в целом.

Шаг 1. Вначале измеряется величина Н – высота проема. При этом указывается не конкретная высота, а место для въезда машины. Предположим, высота составляет 200 см. В таком случае в заказе необходимо указать на 30 см больше, т. к. после установки чистый проезд будет равняться 180 см.

Шаг 2. Далее измеряется притолока (h). От этого показателя зависит тип выбранной конструкции.

Шаг 3. Определяется ширина проема (В). Полученный показатель увеличивается на 2 см с каждой стороны с учетом будущей конструкции.

Шаг 4. Определяется технический зазор (b1, b2), минимум по 8 см с каждой стороны. Это обеспечит свободный доступ к элементам крепления при сервисном обслуживании.

Шаг 5. В конце измеряется глубина гаража (L). Особенностью секционных ворот считается то, что полотно поднимается к потолку, поэтому глубина должна быть больше высоты.

Разновидности

Подъемные ворота для гаража бывают секционными, роллетными, подъемно –поворотными.

Секционные

Системы состоят из секций, размещенных горизонтально и соединенных шарнирами. Элементы могут быть утепленными и неутепленными. По контуру секций выкладывается эластичный уплотнитель.

Секционные гаражные ворота обладают следующими плюсами:

1. Экономия полезной площади внутри и за пределами гаража.
2. Конструкция обладает превосходными звуко- и теплоизоляционными качествами.
3. Универсальные размеры. Систему можно подобрать под большие проемы.

Секционные конструкции можно устанавливать не только вертикально.

Секции могут быть холодными и теплыми. Первый вариант применяется для неотапливаемых помещений. Секционные полотна выполняются из сэндвич-конструкций. Две металлические стенки разделаются утепленной прослойкой. Для полотен применяется нержавеющая сталь.

Лицевые поверхности для защиты от коррозии покрывают модифицированным полиуретаном. В качестве утеплителя применяется минеральная вата. Поверхность внутри обрабатывается специальным защитным лаком.

Подъемно-поворотные

Такие системы выполняют одновременно подъем и поворот. В результате ворота оказываются в горизонтальном положении под потолком. Конструкция представляет собой цельное полотно, полностью закрывающее проем. Нижняя рама полотна упирается в порожек, высота которого 3 см. По бокам ставится внешняя рама, на которую заезжает полотно. Движение обеспечивается шарнирно-рычажным устройством. Основа такой системы – рама. Она должны быть выполнена из прочных материалов. Конструкция передвигается с помощью роликов.

К преимуществам подъемно – поворотной системы относится:

1. Простота устройства.
2. Компактные габариты.
3. Не требуется очистка снега перед гаражом.
4. При необходимости предусмотрено легкое оснащение автоматикой.

Кроме того, стоят такие конструкции недорого, по сравнению с другими вариантами. Поворотно-подъемные системы также классифицируются на отдельные виды. Пользуются спросом шарнирные варианты. В этом случае для пружин компенсации требуется хорошая регулировка. Ворота на противовесах. Трос крепится к полотну, а противовес монтируется с другой стороны через лебедку. Система подходит для массивных и больших ворот.

Рулонные

Полотно состоит из ламелей, ширина которых 1,5-2 см. Элементы при открытии сворачиваются в рулон на вал. Ламели соединены друг с другом шарнирами. Рулонные ворота поднимаются вертикально.

Выделяют следующие плюсы конструкции:

1. Удобное применение конструкции.
2. Небольшой вес.
3. Богатый выбор декоративного оформления.
4. Не занимает много места.
5. Возможность установки автоматизации.

Рулонные системы можно установить в проем, а также на внутренние и наружные стены.

Секционные и рулонные модели обладают удобством в эксплуатации, но не отличаются высоким уровнем взломостойкости.

Установка

Схема монтажа ворот

В этом пункте более подробно остановимся на важных моментах при монтаже ворот, для тех, кто решил для себя провести их установку самостоятельно.

Секционные ворота требуют наличия свободного пространства по всей ширине дверного проема:

• расстояние до потолка 300 см;
• расстояние по бокам 450 см.

Перечисленные размеры являются максимальными. Возможно их отклонение в меньшую сторону, но не превышающие параметры установленные производителем.

Требования к конструкции

Монтирование гаражных секционных ворот необходимо начать с подготовки дверного проема. Прежде всего, его необходимо очистить от непрочного слоя облицовки. Если конструкция гаража выполнена из легких блоков, то его стены следует укрепить металлическим каркасом. Для выполнения работ вам понадобятся:

• перфоратор;
• дрель, со встроенной функций шуруповерта;
• набор монтажных инструментов;
• победитовые сверла;
• измерительные приборы (рулетка и уровень).

Обратите внимание! В комплекте возможно отсутствие крепежных материалов, поэтому необходимо пред началом работ запастись ими. Особое внимание стоит обратить на список требуемых саморезов, дюбелей и анкеров, который прилагается к инструкции. Не следует приобретать более тонкие и дешевые материалы, так как это сильно может снизить эксплуатационные качества монтируемых ворот.

Все схемы секционных ворот, переносятся на дверной проем. На стенах требуется отметить места для крепления всех несущих элементов данной конструкции:

1. Вертикальный профиль.
2. Горизонтальный профиль.

Именно они выполняют роль фиксации движения панелей.

Подъемные ворота своими руками. Схемы и чертежи

Подъемные ворота

Подъемные,  или как их еще называют секционные ворота получили в современном мире широкое применение.

Их используют в гаражах, автосервисах, промышленных объектах и т.д. Но чаще всего конечно же в частном строительстве при обустройстве гаражей.

Вот несколько огромных плюсов подъемных ворот:

• 1. Поднимаются вертикально вверх, позволяют при этом экономить большое количество места;
• 2. Обладают хорошей герметизацией;
• 3. Имеют очень красивый внешний вид;
• 4. Очень взломоустойчивы.

Подъемные ворота могут быть как с ручным видом открывания, так и с автоматическим.

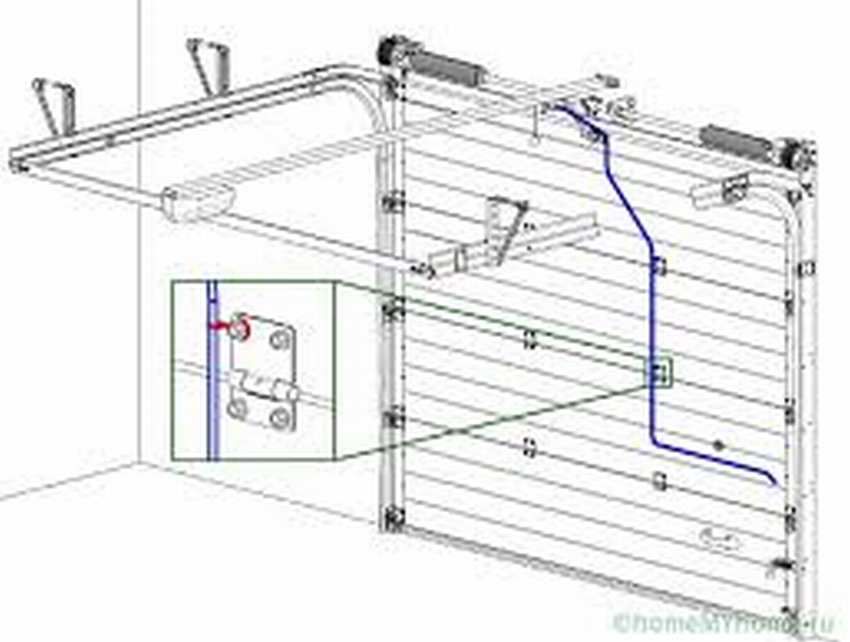

Подъемные ворота состоят из трех частей: внешнее полотно, подвесы и направляющие, пружинный механизм и автоматика (при желании).

Еще одним хорошим плюсом является то, что такие ворота можно установить практически в любой проем.

В данной статье мы постараемся разобраться в способе установки и приведем примеры внешнего вида подъемных ворот.

Сейчас в основном материалы для подъемных ворот покупаются комплектом, так как собрать конструкцию своими руками без определенных профессиональных навыков практически не представляется возможным.

Такие ворота должны быть собраны с идеальной точностью, для предотвращения в дальнейшем проблем с открыванием и закрыванием такой конструкции.

Точность заключается в исполнении деталей, которые изготавливаются на специальном оборудовании на заводах, под контролем высококлассных специалистов.

Перед приобретением комплекта подъемных ворот необходимо очень качественно подготовить проем будущих ворот и произвести максимально точные замеры.

Далее можно следовать по инструкции по установки подъемных ворот, которая прилагается с каждым комплектом.

Если все делать точно по инструкции и не отходить от порядка, то процесс установки подъемных ворот не займет много времени и в конечном результате даст вам желаемый результат.

Для подробного изучения специфики установки подъемных ворот в интернете представлено большое количество видео-инструкций, например видео по установке подъемных ворот фирмы “Алютех:

Ведущие компании-изготовители подъемных ворот в России

Рассмотрим три основные брендовые марки секционных ворот в России в порядке убывания цена-качество:

1. Концерн “Horman” – это самые дорогие на сегодняшний день, но и самые качественные ворота произведенные в германии.

2. Группа компаний “Алютех” – это белорусская фирма со средними ценами на продукцию, хорошего качества она достигает за счет создавания огромных отделов контроля качества.

3. Группа компаний “DoorHan” – это крупнейший российский производитель секционных ворот, пользуется огромным спросом за счет своей низкой цены по сравнению с вышеперечисленными производителями.

Такие ворота не рекомендуется устанавливать в условиях пониженных температур и повышенной влажности.

Причиной служит применение в производстве материалов с меньшим запасом прочности или замене некоторых металлических деталей на пластиковые.

Изготовление подъемно-поворотных ворот своими руками

Есть еще такой вид подъемных ворот, как подъемно-поворотные, такие ворота не складываются секциями при подъеме, а уходят целиком всем полотном вверх.

Сконструировать такой вариант ворот довольно сложно, но возможно.

Для изготовления подъемно-поворотных ворот своими руками требуется:

• тщательно подготовить проем;
• произвести максимально точные замеры проема;
• рассчитать и изготовить чертеж будущих ворот;
• изготовить и смонтировать точно по чертежу ворота.

Главное помнить – глубина гаража должна соответствовать высоте ворот.

При этом допускается наличие припуска 500 мм в том случае, если у вас нет намерения оборудовать ворота автоматическим механизмом открывания.

 Если же вы хотите добавить в конструкцию автоматику, то потребуется увеличить высоту ворот на 1000 мм.

Изготовление подъемно-поворотных ворот

Начинаем с разработки чертежа подъемных ворот своими руками. Он будет выглядеть примерно как на следующем рисунке.

Расчеты размеров поворотных ворот

Прежде чем взять в руки карандаш и линейку, выполните обмерные работы. Вам необходимо замерить:

• Высоту проема H
• Ширину проема B
• Высоту притолоки h (расстояние от верха проема до линии примыкания потолка к стене)
• Расстояние от проема до боковой стены (четверть левая b1 и четверть правая b2)
• Глубину гаража L

Подготовив чертеж, можно приступать к изготовлению рамы. Если у вас есть старые ворота, можете использовать раму от них. А можете изготовить ее из деревянных брусьев. Неважно, какой вариант вы выберете, конечный результат вашей работы должен выглядеть как на следующем рисунке.

Схема крепления ворот

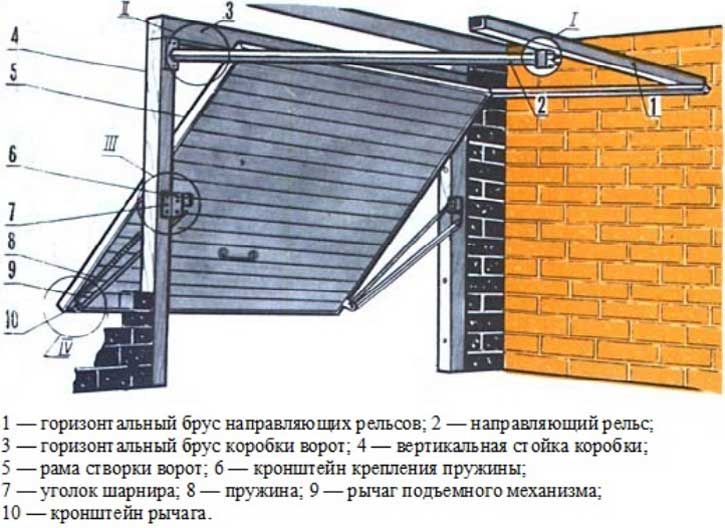

Обозначения:

• 1 — брус направляющих рельсов горизонтальный
• 2 — рельс направляющий
• 3 — брус коробки ворот горизонтальный
• 4 — стойка коробки вертикальная
• 5 — рама створки ворот
• 6 — кронштейн для крепления пружины
• 7 — уголок шарнира
• 8 — пружина
• 9 — рычаг механизма подъема
• 10 — кронштейн рычага

Для изготовления деревянной коробки вам потребуется:

• Брус длиной 2,3 м. сечением 120х80 мм — 2 шт.
• Брус длиной 2,75 м. того же сечения — 1 шт.

Между собой бруски скрепляются металлическими уголками (либо пластинами).

Раму для полотнища ворот можно сварить из уголка 35х35 мм. Изнутри ее можно обшить доской, а снаружи — стальным листом. Размер рамы зависит от габаритов проема вашего гаража. Стандартное полотнище – 2,5х2,1 метра.

Опору пружины (кронштейн) изготавливают из швеллера №8 . Длина кронштейна — 70 мм.

Направляющий рельс можно сварить из пары уголков 40х40 мм. Длина рельса должна равняться ширине полотнища ворот. На одном конце рельса приварена пластина для его крепления к горизонтальному брусу коробки. На расстоянии 12 сантиметров от другого конца приваривается кусок швеллера длиной 100 мм (нижняя полка швеллера вплотную примыкает к нижней плоскости рельса). Через верхнюю полку швеллера рельс крепится к потолочному брусу при помощи болтового соединения.

Для изготовления шарнирного узла возьмите уголок, просверлите в нем отверстие диаметром 9 мм. Приварите его к раме, а к рычагу приварите пластину с таким же отверстием. Размеры пластины — 50х40х5 мм.

Мы дали описание основных работ. Они несложные, но одному работать неудобно: лучше пригласите помощника.

Установка секционных ворот

Секционные ворота своими руками не стоит изготавливать с нуля, поскольку они имеют сложную конструкцию. А вот установить ворота заводского производства самостоятельно домашнему мастеру вполне по силам. Надо только придерживаться некоторых правил:

• При монтаже не менять заводские расходные материалы на более дешевые сомнительного качества
• Монтаж ворот производить только по оригинальным чертежам изготовителя
• Максимально точно размещать все детали конструкции

Установка секционных ворот состоит из нескольких важных этапов.

Первым делом следует подготовить проем согласно требованиям производителей секционных ворот. А они обещают безотказную работу своей продукции, если притолока и заплечники проема находятся строго в одной плоскости, а его вертикали и горизонтали не были перекошены и составляли правильный прямоугольник. Проконтролировать перпендикулярность и параллельность можно при помощи уровня измерительного.

Обязательно проверьте, уместится ли полотнище внутри гаража при полном открытии проема. Это, кстати, надо проверять на стадии выбора конструкции.

Минимальная глубина гаража должна равняться высоте ворот с припуском 500 мм — если вы не предполагаете автоматизировать конструкцию. Если же автоматика будет задействована, то к высоте ворот надо прибавить 1000 мм.

Учтите, что на потолок и притолоку лягут основные нагрузки от веса ворот. Они должны быть выполнены из прочных строительных материалов. То же самое относится и к заплечникам, так как к ним будут крепиться направляющие ворот.

Если Вы хорошо разбираетесь в электрооборудовании, то автоматические ворота своими руками сотворить не составит труда. Для тех, у кого нет гаража на участке, будет здесь полезно узнать о монтаже раздвижных ворот своими руками, причем с автоматическим приводом.

Подготовив должным образом проем, можно приступать к разметке крепления и монтажу направляющих элементов.

Соберите секции в единое полотно, начиная с нижней панели. Работу выполняйте аккуратно, не допуская перекосов или зазоров между отдельными частями ворот. Здесь не допускается никаких заполнений монтажной пеной, или дощечками.

Любое отклонение от требований инструкции относительно точности сборки негативно скажется на работе ворот.

Установив полотно на место, отрегулируйте плотность его прилегания при помощи регулировочных кронштейнов.

Обычно в комплекте подъемно-секционных ворот имеются уплотнители из резины и полимерного каучука. Резиновый уплотнитель устанавливается на той части полотнища, которая соприкасается с полом, а каучуковый — по верху и боковым сторонам.

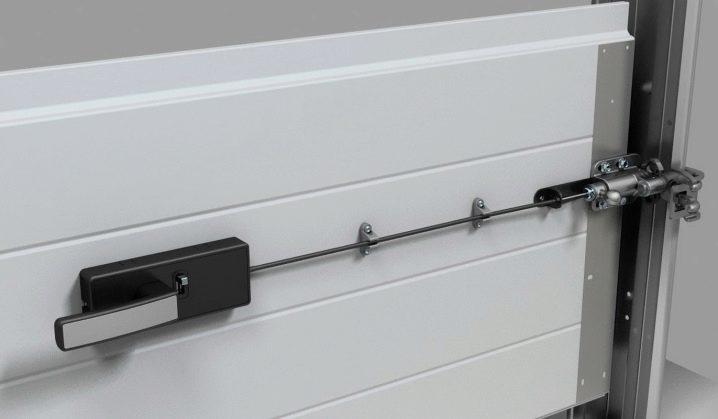

По окончании монтажа закрепляются ручки, замки, засовы, прочие аксессуары и система автоматизации.

Таким образом, установка своими руками подъемно-поворотных ворот и подъемно-секционных ворот различная. Выбор зависит от вашего желания и габаритов гаража.

Подъемные ворота в гараж своими руками

Подъемные ворота в гараж, которые поднимаются к потолку, заводские называются секционными, потому что складываются в нескольких местах.

В моем варианте, как и во многих самодельных воротах с подъемом вверх, секций нет, это цельная воротина, которая двигается двум вертикальным, и двум горизонтальным направляющим. У подъемных ворот есть два больших плюса, они не занимают место, и их не может засыпать снегом, к тому же намного проще их автоматизировать (поставить привод).

Подъемные ворота в гараж буду делать из профильной трубы 20х40 мм, и зашью профлистом. Направляющие тоже будут из такой же профильной трубы, по ним ворота будут кататься на подшипниках.

Направляющая для ворот

Выпиливаю направляющую из трубы 20х40, что бы вставить подшипник на оси.

Далее сварил рамку ворот из тех же труб, размер проема сделал 280 см. высоту 230 см, углы усилил уголком.

Гараж каркасный, в процессе постройки, проем пока не ограничен сверху, по бокам стоят стойки из доски 50*150 мм.

Закрепил вертикальные направляющие, немного наклонив их внутрь гаража, чтобы ворота легче поднимались.

Подшипники для ворот

Далее подпилил шляпку болта, чтобы он с подшипником вошел в профиль

Приварил болты с подшипниками к рамке ворот, завел подшипник в направляющую, верхние подшипники и направляющие еще не установлены.

Вид изнутри гаража.

Что бы ворота не выпали из направляющей вниз, просверлил внизу профиль, и вставил гвоздь. Направляющую прикрутил прямо к доске.

Сверху направляющую держит уголок

Затем отпилил лишнее от вертикальной направляющей, к рамке ворот сверху приварил кронштейн для верхнего ролика, и к нему уже приварил болт с подшипником. Так же поставил горизонтальную направляющую, ее закрепил на кронштейны к потолку, завел в нее подшипник.

Вид сбоку того же узла, только с другой стороны ворот

Кронштейн сделан из профильной трубы и арматуры, приварен к направляющей

Отрегулировал направляющие ворот, зашил профнастилом. Гараж еще не утеплен, стоит только каркас, все делается параллельно.

Обшивка профлистом

Вид снаружи, профнастил не очень ровный. Крепил его на кровельные саморезы.

Для того что бы ворота поднимались легко, без усилий, нужно поставить противовес, для этого через блочки, на трос подвесил два ведра с отсевом.

Система блочков для ворот

Блочки использую вот такие

Так ворота выглядят в открытом положении, подняты вверх, к потолку

Утепление гаражных ворот

Гараж утеплился, стал вопрос об утеплении подъемных ворот, своими руками.

Их нельзя делать слишком тяжелыми, поэтому утеплять буду экструдированным пенополистиролом.

Клеить его буду на монтажную пену к профлисту, для надежности крепления добавлю еще реек, которые креплю на кровельные саморезы к профильной трубе самих ворот.

После приклейки утеплителя, его нужно прижать, пока пена не засохнет.

Внизу тросы закреплены к кронштейнам

Противовесы для подъема

Что бы тросы были одинаковыми, и ворота не перекашивало при подъеме или опускании, я поставил подвесил противовес не к тросы, а к такому же блочку, который свободно катается по тросу, обеспечивая тем самым равномерную натяжку троса, т.е. трос у меня состоит из одного цельного куска, концы которого закреплены снизу на воротах, а груз тянет за петлю через блочек.

В итоге подъемные ворота в гараж утеплены, и снабжены противовесами

Поднимаю пока в ручную, в дальнейшем планирую поставить привод с дистанционным управлением воротами, конечно все буду делать своими руками.

Так выглядят подъемные ворота, сделанные своими руками изнутри в мороз

Утеплитель 30 мм промерзает, этой толщины для Урала видимо не достаточно, скорее всего придется делать еще слой из 30 мм, общее получится 60 мм.

Вид снаружи UPD

Гараж облицован, ворота доделаны практически, выглядят вот так, автоматизировать пока что не дошли руки.

По ходу эксплуатации гаража, решили поставить дверь со стороны ворот, зимой что бы выйти на улицу, приходилось поднимать ворота, это не очень удобно и потеря тепла.

В поднятом положении

Подъемно-поворотные ворота — чертеж, поэтапное изготовление, видео

Последнее обновление Июн 19, 2018

Если вам необходимо закрыть пространство гаража или постройки хозяйственного типа, лучшим выбором будут подъемно-поворотные ворота. Конструкция удобна тем, что при открытии полотно находится сверху (параллельно потолку), а значит, не занимает полезное пространство площади. Итак, рассмотрим, как собрать такие ворота на конкретном примере.

Как работают подъемно-поворотные ворота

В нашем случае ширина ворот составляет 3 метра, а высота – 2,3 метра. Открывается и закрывается полотно путем опускания и поднимания подвешенных грузов. Например, несколько кирпичей, расположенных справа и слева в специальном коробе или пластиковой трубе, чтобы не царапали стену. Их общий вес составляет около 9 кг.

Когда ворота закрыты, фиксируются они при помощи вмонтированного мебельного шарика. Он выскакивает в отверстие на боковых опорах.

Чтобы открыть полотно, необходимо завалить верхнюю часть, взявшись за низ ворот, а после поднять. Примерно на 1/5 части расстояния они будут полностью подняты горизонтально к земле.

Движущий тросик (например, «шестерка») перекидывается через ролики (их 2 по краям): 1 – врезан внутрь уголка, 2 – находится над грузом.

Ответственный этап – подготовка чертежа

Прежде чем собирать каркас ворот и обшивать их листом, необходимо подготовить чертеж ворот.

Уделите этому этапу достаточно времени, поскольку при неправильном расчете пути верхнего и нижнего края подъемно-поворотных ворот они могут упираться в потолок, оказаться при открывании слишком низко и мешать использованию помещения.

Наши ворота шириной 3 метра, высотой 2,3 м. Будем делать чертеж в масштабе 10 см = 10 мм.

Последовательность действий:

1. Начертить вертикальную линию длиной 23 см. Сверху сделать горизонтальную линию (верхний край полотна). Еще выше сделать отметки от 1 до 5 см (продлить вертикальную линию вверх на 5 см) – это высота потолка (50 см над воротами). От воротного проема вверх у вас должно быть не менее 40 см, иначе ворота работать не будут.
2. Отметить середину полотна 1,15 м, нас интересует пространство выше этой точки.
3. Ориентировочно берем 1,4 м. Имейте в виду, что нижняя часть ворот будет проходить от низа и до верхней точки – 2,3 м.
4. Чтобы увидеть, как будет открываться полотно, берем циркуль с шагом 1,4. Проводим вертикальную черту справа на расстоянии шага циркуля от первой вертикальной черты. Далее берем шаг циркуля от высоты потолка (точка 50 см над верхом ворот) до 1,4. Проводим дугу (ее описывает нижняя часть ворот).
5. Уменьшаем высоту до 1.3. Опять провести вертикальную черту справа (шаг циркуля от 0 до 1,3). Нарисовать дугу с шагом от 50+ до 1,3. Точка пересечения линий у нас оказалась на высоте 1,8 (именно в этой точке полотно займет горизонтальное положение) вместо 2,3.
6. Берем высоту 1,35. Повторяем действия, описанные выше. И теперь точка пересечения у нас оказывается в искомом положении (4 мм = 4 см погрешность, уйдет на толщину полотна).

Таким образом, при креплении рычага на высоте 50 см над проемом и высоте створки 2,3 точка крепления рычага от низа – 1,35.

Сборка конструкции

Когда план готов, приступаем к монтажу. Собираем шарнирные узлы и узлы сопряжения, металлическую раму. Устанавливаем прихватки в проем, притвор и паз для роликов.

Чтобы уменьшить люфты и трение, мы заменили стандартные болты на автомобильные втулки (они же задние амортизаторы).

В завершение собираем подвижные механизмы и сами ворота, подвешиваем груз.

Советы по продлению срока службы

Секционные ворота, созданные своими руками, прослужат дольше, если учесть несколько рекомендаций. Привод можно заменить реверсной лебедкой самоблокирующегося типа, а стандартная автомобильная сигнализация станет альтернативой для автоматического подъемника. Скрепление составляющих конструкций при помощи сварочного аппарата сведет к минимуму использование дрели, а значит, отверстий станет меньше.

Проем в высоту не должен превышать 220 см, а промежуток от потолка до направляющих – около полуметра. Последние стоит зафиксировать в строго горизонтальном положении, чтобы обеспечить беспрепятственное прохождение полотна.

Преимущества и недостатки

Любая конструкция ворот, автоматическая или ручная, имеет свои плюсы и минусы. Гаражные конструкции такого типа в первую очередь имеют такие достоинства:

1. Для ворот применяется одно цельное полотно. Это является преимуществом, так как защищает от взлома.
2. Подъёмный механизм можно устанавливать как на полотна с одной частью, так и с двумя.
3. Ворота защищены от коррозии и воздействия температурных показателей при правильном проектировании, производстве и монтаже.
4. Процесс открывания и закрывания может быть ручной или автоматизированный.
5. Не нужно предусматривать дополнительное место при планировке, так как ворота практически его не занимают.
6. Утеплять можно обычным пенопластиком.
7. Облицовочную часть можно обрабатывать любым материалом. Допускается и декорирование конструкции.

1. Ворота устанавливаются в проёмах исключительно прямоугольных.
2. В готовой конструкции между рамой и полотном есть щель. Её можно устранить с помощью утепляющего материала, но всё же такую модель лучше не устанавливать в неотапливаемые гаражи.
3. Высота проезда на 25-30 см уменьшается при открытой конструкции.
4. Пружины, устанавливаемые на конструкции, рассчитаны на определённый вес ворот, и если вес вместе с утеплителем будет слишком большим, то необходимо менять пружины на более мощные или делать противовес.
5. Цельное полотно является как преимуществом, так и недостатком, поскольку ремонтировать нужно всё полотно сразу.
