Выбираем конструктор лестниц для онлайн-расчетов: 4 возможности

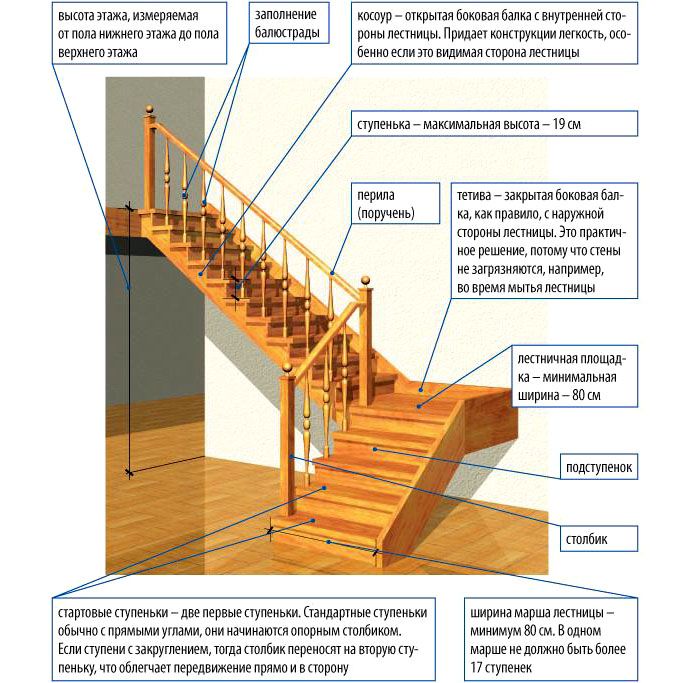

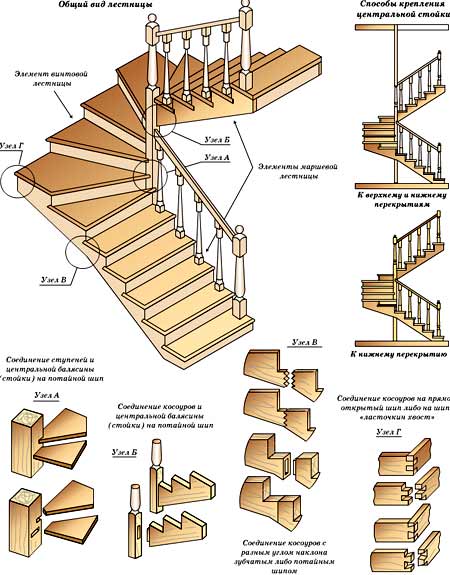

Составляющие конструкции

Чтобы построить самому лестничное сооружение, следует разобраться, из каких элементов оно состоит. Существует две группы – предназначенные для подъема и опоры:

• ступеньки. Включают горизонтальные (подступенки) и вертикальные (поступи) детали;
• опоры. Бывают тетивами – балками, фиксирующие подножки с торца и косоурами – для крепления подъема снизу;
• перила. Используются не на всех моделях, но когда в семье есть дети или пожилые люди, их лучше установить;
• балясины. Перильные подпорки, которые ставятся по вертикали, выступают в роли декора;
• стойки. Оправданы для винтовых конструкций – на них крепятся ступеньки с необходимым шагом, образующие завиток спирали;
• больцы. Болты, зафиксированные на стене. Необходимы для поддержки подножек.

Важно! Стойки и больцы применяются не для всех видов межэтажных сооружений.

Виды и описание.

В зависимости от функционала, который обеспечивает разновидность изделия, они подразделяются на следующие виды:

• входные (предназначены для доступа в строение с улицы);
• межэтажные (переход внутри или снаружи здания);
• проходные (для перехода между отдельно стоящими корпусами).

В частном строительстве максимальное распространение нашли межэтажные изделия: они обеспечивают удобный переход с этажа на этаж коттеджа или дома, а также доступ на чердак, в подвал или цоколь. Использование дерева в качестве сырья гарантирует изделию надежность и относительную дешевизну: последняя характеристика – один из главных критериев, которым руководствуются при создании проекта. Древесину легко обрабатывать, покрытие его поверхности специальными составами может гарантировать требуемые износостойкость, пожаробезопасность и прочность. Перечисленные особенности материала позволят ему удачно сочетаться с любым дизайном. Легкость обработки создает безграничные возможности для использования в интерьере: древесину можно украсить резьбой, тонировать морилкой или просто покрасить в требуемый цвет.

Главная составная часть любого изделия – ступени. Кроме этого обязательного элемента, в ней также могут присутствовать следующие составные части (в зависимости от вида):

• Косоуры. Вертикальные балки, обеспечивающие поддержку лестницы снизу. Зачастую изготовлены из того же материала, что и остальная лестница.
• Больцы или другие поддерживающие элементы. В отличие от косоуров, могут быть горизонтальными и смонтированными не в пол помещения, а в стену.
• Перила. Используются в случае, если необходимо обеспечить дополнительную безопасность пользования лестницей.

При создании проекта для  частного дома или коттеджа следует тщательно продумать каждую мелочь. Основными показателями, исходя из которых делается проект – высота, размер проема в межэтажном перекрытии и площадь проектируемого изделия. В большинстве случаев для установки понадобится разработка индивидуального проекта. Если отсутствует стопроцентная уверенность в своих знаниях и навыках, то чертеж, сборку и установку предпочтительно поручить профессионалам. Некачественно изготовленное и смонтированное изделие – это не только выброшенные на ветер деньги, но и угроза безопасности.

Рассчитать деревянную лестницу на второй этаж

Простой онлайн калькулятор рассчитает точное количество требуемых строительных материалов для деревянной лестницы. Начните расчет прямо сейчас!

Программа расчета лестницы, бесплатный расчет ступеней, тетивы лестницы

Программа расчета ступеней лестницы выдаст вам данные не только по количеству требуемых ступеней, но и длину тетивы лестницы, угол наклона лестницы, высоту и глубину ступеней, высоту подступенка лестницы. Калькулятор расчета ступеней может вам порекомендовать уменьшить или увеличить количество ступеней. А так же онлайн калькулятор лестницы предоставит вам резюме «удобная» или «не удобная» лестница по заданным вами параметрам.

 Удобная лестница. Какая она?

На удобство лестницы сразу влияет несколько параметров, таких как угол наклона лестницы, высота ступеней, глубина ступеней лестницы в некоторых случаях даже ширина лестничного марша. Идеальные размеры ступеней – это гарантия безопасности. Глубина ступеней (проступь ступени) должна быть около 28-30 см (под размер ноги взрослого человека), а высота 15-18 см. Желательно количество ступеней делать не четным, чтобы подъем и спуск начинать и заканчивать одной и той же ногой. Ступив на лестницу правой ногой, вы правой же ногой могли бы взойти на площадку лестницы и наоборот, так действительно удобнее. Высота ограждений лестницы должна лежать выше центра тяжести взрослого человека, при среднем росте, оптимальной высотой ограждения является 90 – 120 см. Оптимальный угол наклона для прямой деревянной лестницы в пределах 30 – 36 градусов. Если угол наклона лестницы меньше 20 градусов, то лестница переходит в разряд пандусов, если более 45 градусов то в разряд приставных, раскладных, где спуск осуществляется только спиной вперед, подобные лестницы никак нельзя назвать удобным, и тем более не предназначены к ежедневному использованию.

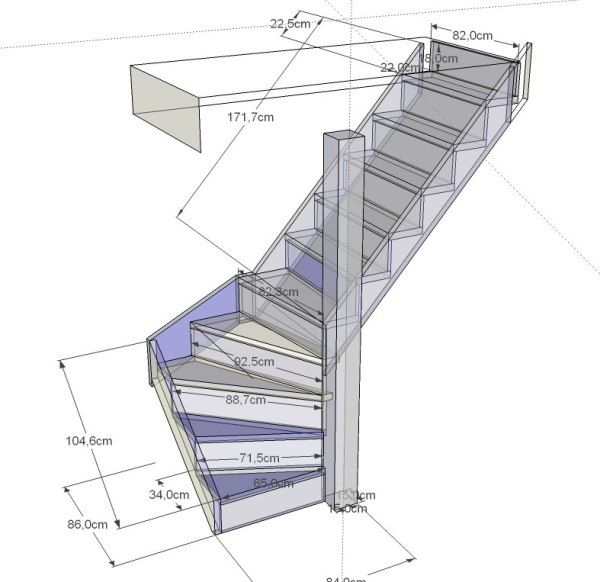

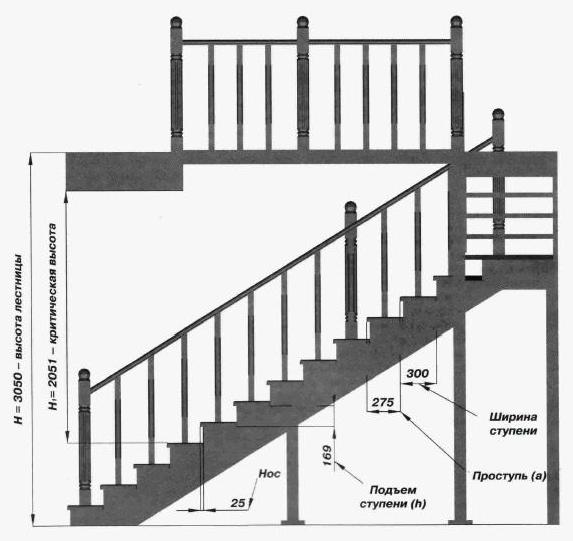

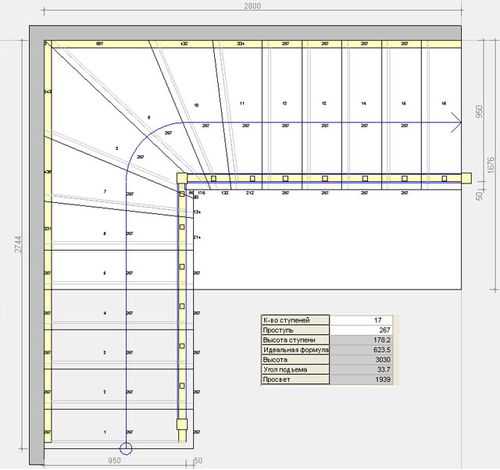

Чертеж деревянной лестницы

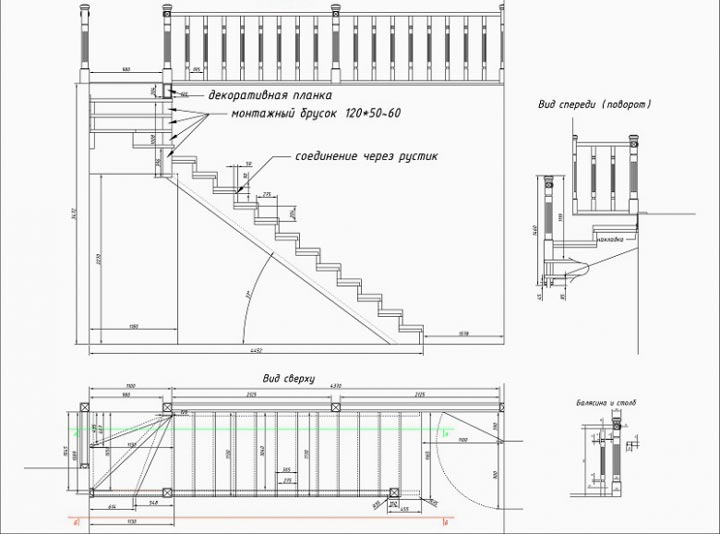

Кроме всех расчетов по стройматериалам программа нарисует чертеж вашей деревянной лестницы. Учтите, что чем меньше угол наклона лестницы, тем больше потребуется стройматериалов. Необходимо еще на стадии проектирования загородного дома определиться с параметрами лестницы и выделать достаточно места для строительства прямой лестницы.

Технические требования к деревянной лестнице на второй этаж

Даже самая изящная и стильная деревянная лестница на второй этаж обязана соответствовать нормам и техническим требованиям, предъявляемым к ее сооружению. Прежде всего она должна быть прочной, удобной и безопасной. По функциональности лестница должна соответствовать трем условиям: конструктивность, декоративность и утилитарность. Это значит, что ступенчатое сооружение идеально вписывается в интерьер дома, не загромождает пространство и комфортно в эксплуатации.

Читайте о том, Как самостоятельно выполнить замер перил.

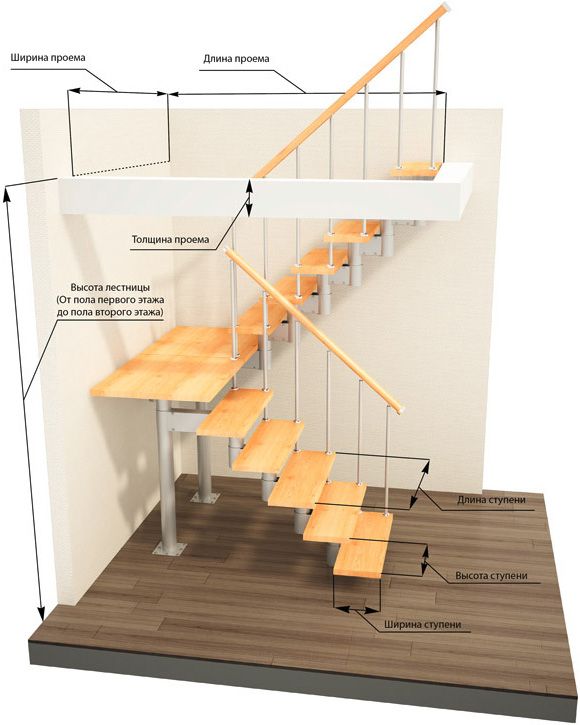

Если обратиться к цифровым значениям, входящим в нормативные требования, то они конкретизируют величину отдельных элементов деревянных лестниц – ширину проема, высоту и ширину ступенек. Приведем минимум для каждого элемента, за который не рекомендуется заходить:

• • ширина проема – не менее 1 метра;
  • высота ступенек – не менее 12 см;
  • ширина ступеньки – не менее 25 см;

Внутри лестничных маршей расположен большой стеллаж с книгами – функционально и необычно

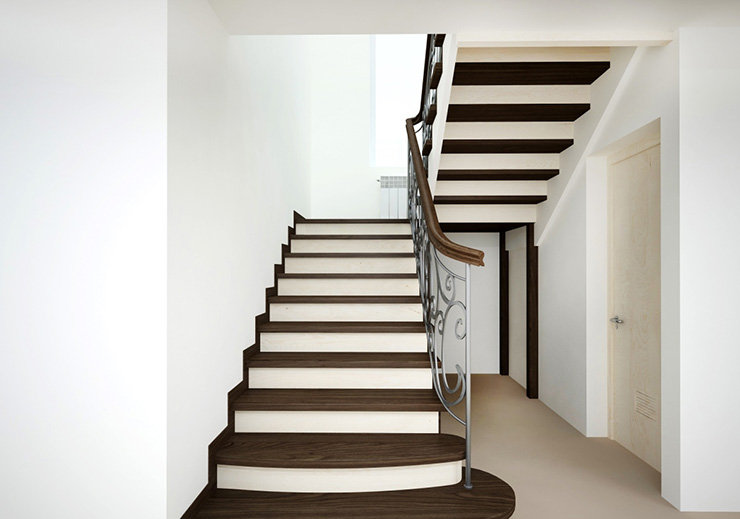

Эффектная лестница в современной стилистике

Размер площадки между этажами должен составлять не менее 1 кв. м. Высота перил отмеривается не ниже уровня бедер человека среднего роста.

Таковы оптимально удобные размеры, которых следует придерживаться, сооружая любые виды лестниц.

Читайте так же: Отделка лестницы в частном доме: 60+ роскошных идей декора, покрытий и облицовки.

Проектируя лестницу, уделите максимум внимания ее эргономическим размерам

Более комфортной для подъема будет лестница, разбитая на несколько небольших маршей

Эффектный дизайн винтовой деревянной лестницы

Программы для расчета лестниц

В строительстве различных объектов часто используются разнообразные лестницы, служащие для переходов между этажами. Их расчет необходимо делать еще заранее, на стадии составления плана работ и подсчета сметы.

Осуществить процесс можно с помощью специальных программ, функциональность которых позволяет выполнить все действия значительно быстрее, чем вручную.

Ниже мы рассмотрим список самых популярных и наиболее подходящих представителей подобного софта.

• AutoCAD
• 3ds Max
• StairCon
• StairDesigner
• PRO100

AutoCAD

Практически все пользователи, которые хоть раз интересовались проектированием на компьютере, слышали об AutoCAD. Она была сделана компанией AutoDesk – одной из самых популярных студий по разработке ПО для моделирования и проектирования в различных областях деятельности. В AutoCAD присутствует большое количество инструментов, позволяющих выполнить черчение, моделирование и визуализацию.

Эта программа, конечно, не заточена конкретно под расчет лестниц, однако ее функциональность позволяет сделать это быстро и правильно.

Например, вы можете нарисовать необходимый объект, а потом сразу же придать ему форму и посмотреть, как бы выглядел он в трехмерном режиме.

Изначально AutoCAD покажется сложным неопытным пользователям, однако к интерфейсу быстро привыкаешь, а большинство функций интуитивно понятны.

Скачать AutoCAD

3ds Max

3ds Max также была разработана компанией AutoDesk, только ее основное предназначение – выполнение трехмерного моделирования объектов и их визуализация. Потенциал данного софта практически неограничен, вы можете воплощать в нем любые свои идеи, достаточно лишь быть хорошо ознакомленным с управлением и иметь необходимый багаж знаний для комфортной работы.

3ds Max поможет выполнить расчет лестниц, однако процесс будет осуществляться здесь немного иначе, чем в аналогах, представленных в нашей статье. Как говорилось выше, в программе комфортнее всего будет моделировать трехмерные объекты, но встроенных инструментов и функций вполне достаточно, чтобы осуществить чертеж лестниц.

Скачать 3ds Max

StairCon

Вот мы и добрались до ПО, функциональность которого сосредоточена конкретно на выполнении расчета лестниц.

StairCon позволяет сначала выполнить ввод необходимых данных, обозначить характеристики объекта, габариты и указать используемый для постройки и отделки материал.

Далее пользователь переходит уже к проектированию в рабочей области программы. Доступно добавление стен, столбов и помостов по заранее заданным параметрам.

Особое внимание хочется уделить объекту «Межэтажный проем». Добавив его на проект, вы обеспечиваете себе доступ к постройке лестницы, например, для перехода на второй этаж.

В StairCon встроен русский язык интерфейса, она проста в управлении и присутствует возможность выполнить гибкую настройку рабочей области.

ПО распространяется платно, однако на официальном сайте к скачиванию доступна ознакомительная версия.

Скачать StairCon

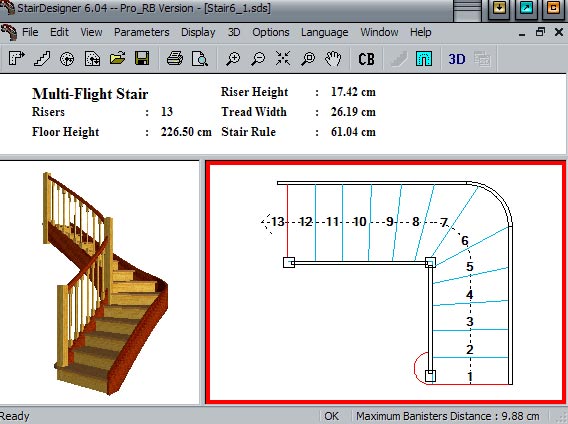

StairDesigner

Разработчики StairDesigner добавили в свой продукт большое количество полезных инструментов и функций, которые исключат появление неточностей в расчетах и сделают процесс проектирования лестницы максимально комфортным. Вам достаточно только задать необходимые параметры, а объект будет спроектирован автоматически с применением всех указанных размеров.

После генерации лестницы вы можете осуществлять ее редактирование, изменять что-то в ней или просматривать ее вариант в трехмерном виде. Управление в StairDesigner будет понятно даже неопытному пользователю, а для работы не требуется наличие дополнительных навыков или знаний.

Скачать StairDesigner

PRO100

Основное предназначение PRO100 – планирование и проектирование комнат и других помещений. В ней присутствует большое количество различных объектов мебели, дополняющих элементов комнат и различных материалов. Расчет лестницы также осуществляется с помощью встроенных инструментов.

По окончании процесса планировки и проектирования вы можете выполнить подсчет необходимых материалов и узнать стоимость всей постройки. Осуществляется процесс программой автоматически, от вас требуется только задать правильные параметры и указать цены на материалы.

Скачать PRO100

Как видите, на просторах интернета находится большое количество программного обеспечения от разных разработчиков, которое позволяет быстро и просто выполнить расчет лестниц.

У каждого представителя, описанного в статье, есть свои индивидуальные возможности и функции, благодаря которым процесс проектирования будет осуществляться еще легче. Мы рады, что смогли помочь Вам в решении проблемы.

Опишите, что у вас не получилось. Наши специалисты постараются ответить максимально быстро.

Помогла ли вам эта статья?

ДА НЕТ

Калькулятор расчета прямой лестницы

Инструкция для онлайн калькулятора расчета прямой лестницы

Указываем все требуемые параметры

SP — Обозначьте расположение первой ступеньки, относительно поверхности уровня пола на втором этаже.

Определение удобства лестницы рассчитывается по формуле, которая основана на размере человеческого шага.

В среднем длина шага варьируется от 60 до 66 сантиметров, а среднее значение принято за 63 сантиметра.

Удобство каждой лестницы можно рассчитать по формуле: глубина ступеньки + 2 высоты ступени=63±3 см.

30° до 40° — оптимальный наклон лестницы.

20 -25 см — оптимальная высота ступеней.

Расчет ступеней лестницы зависит от высоты между этажами и ступенями.

Комфортная глубина ступеней не менее 28-30 см.

При помощи выступа ступеньки можно убрать недостатки ее глубины.

По полученным результатам программа начертит рисунок с главными размерами и углами. На нашем чертеже будет представлена все замеры ступенек, разметка лестничной тетивы по отношению к углу ступеньки, верха ступеней на тетиве.

Как сделать прямую лестницу своими руками

Чтобы правильно сконструировать лестничный пролет нужно определить свободное место, где будет располагаться конструкция, учесть высоту подъема и форму изделия, и незабываем про эстетику.

Эта величина не привязана к конкретным цифрам, только число маршей напрямую будет зависеть от свободного пространства.

Наименьшая ширина маршевого пролета ровна 80 см, если это значение меньше, то могут, возникнут трудности с подъемом мебели, прохода толстым людям. Оптимальная ширина 100-140 см.

Стройматериалы для лестницы

При помощи нашей программы, Вы сможете выполнить точный расчет деревянной или металлической лестницы, а также узнать требуемое количество материала для ее возведения.

Брус сечением 50 и длиной 250 мм идеально подойдет как для косоуров, так и для тетивы.

Балки для проступи лучше выбрать сечением не менее 30-40 мм.

Балки для подступней должны иметь сечение от 25 мм и выше.

Красивые балясины и поручни можно как заказать у столяра, так и купить уже готовые, процесс их создания достаточно трудоемкий и сложный.

Каждую балку необходимо обрезать с каждой стороны, по длине Вашей лестницы. Далее снизу балки необходимо отрезать 5 см — толщина проступни.

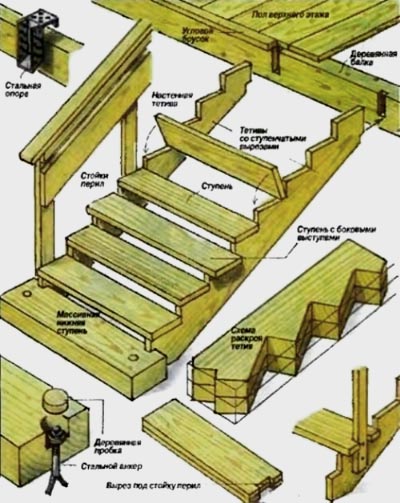

В косоуре под наши ступеньки выпиливаем проемы. При помощи угольника размечаем ширину проступней и высоту подступенек, за вычетом 2-4 см. После этого размечаем внутреннюю поверхность балки согласно нашей разметке.

При помощи пилы или электролобзика отпиливаем лишнее.

Примеряем косоур на будущее месторасположение лестницы. Каждый край его должен плотно входить в перекрытие и поверхность пола. Замеряем горизонтальность каждого запила.

Рекомендация! Оптимальное количество косоуров – 2, но с увеличением нагрузки на лестницу, их должно быть больше. Каждый последующий изготавливается по шаблону первого.

Подогнанные поверхности зашкуриваем, при необходимости фрезеруем наружные края.

Рекомендация! Необходимо проверить уровень косоура и тетивы с каждой стороны, они должны иметь один уровень, иначе ступеньки будут иметь уклон.

Для установки подступней распиливаем балку согласно их количества. Подгоняем их и зашкуриваем.

Монтаж подступни на косоур

Крепление осуществляется с фасадной стороны шурупами, которые зашпаклюются.

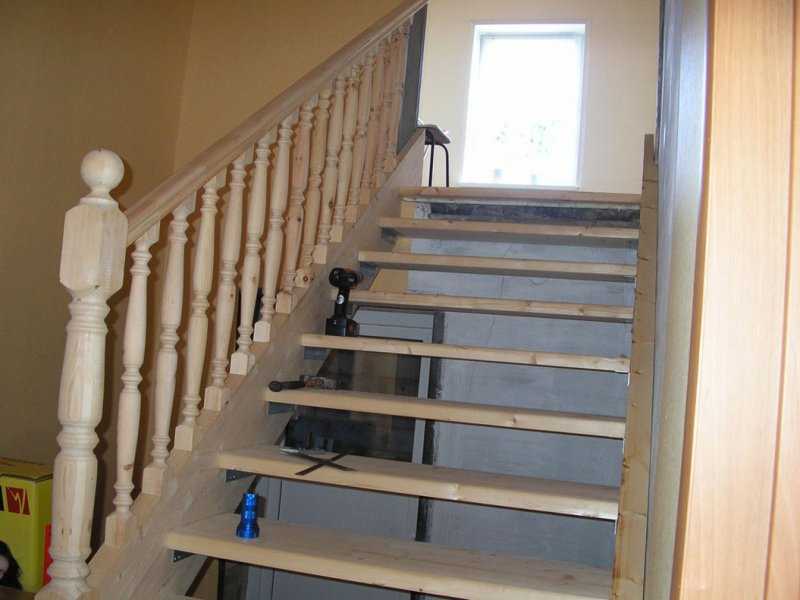

После монтажа подступней, начинаем установку проступней — ступеней.

Распиливаем балку на точное количество ступенек, за вычетом одной. Потом каждую из них шкурим и проходим фрезером все выступающие стороны.

При помощи шурупов по дереву фиксируем ступени сверху подступней.

Рекомендация! Если вы используете тетиву только с одной стороны, то ступенька должна вставляться в паз в тетиве, который промазывается предварительно клеем вместе с краем ступеньки.

Балясины монтируем на ступенькии и фиксируем шпильками: толщиной 8 миллиметров и длиной 100 миллиметров.

Перила прикрепляем сверху саморезами.

Теперь наша лестница установлена, и остается покраска и лакирование. Лак, также позволяет придать защитный слой нашему изделию. Для сохранности структуры дерева, лучше всего использовать прозрачный лак.

Калькулятор расчета прямой лестницы: деревянная, металлическая

Программа предназначена для онлайн расчета прямой лестницы из металла или дерева. Калькулятор высчитает оптимальное ко-во ступеней, габариты лестницы и нужные

Как спроектировать лестницу: требования к размерам элементов конструкции

Для того, чтобы спроектировать лестницу правильно, нужно знать следующие основные параметры:

• комфортная ширина марша должна быть не менее 800 мм;
• угол наклона лестницы – от 30 до 45 градусов;
• высота подступенка – от 15 до 20 см;
• ширина ступени (проступь) – от 30 до 35 см;
• толщина ступени – 40 см;
• высота ограждения – от 0,9 м;
• расстояние между балясинами – не более 10 см.

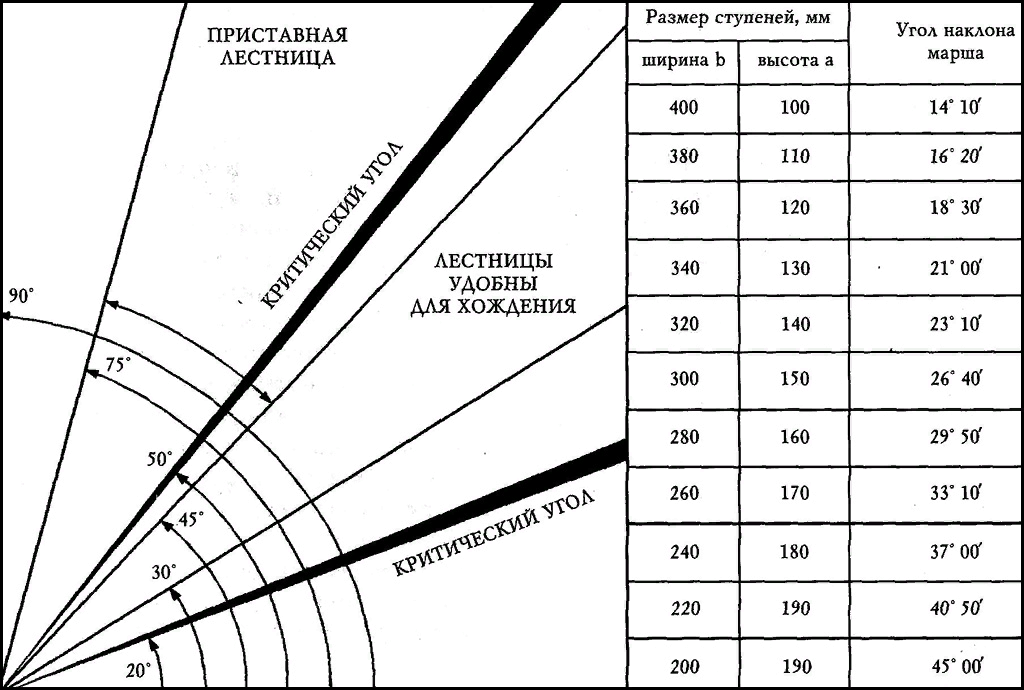

Схема углов наклона разных типов лестниц. Увеличить картинку

Естественно, винтовые, чердачные лестницы просто не могут соответствовать этим параметрам, именно поэтому считаются условно удобными и редко устанавливаются в домах, где есть маленькие дети или пожилые люди.

Да и более традиционные лестницы, конечно, тоже могут иметь некоторые отклонения от этих параметров – все зависит от планировки помещения и других условий, в том числе ваших предпочтений и пожеланий.

А теперь откроем тот самый главный секрет: чтобы облегчить себе жизнь, вы можете просто спроектировать лестницу онлайн автоматически с помощью одного из многочисленных интернет-сервисов или вызвать замерщика – многие компании, в том числе Московские лестницы, осуществляют замер и расчет бесплатно при последующей покупке лестницы.

Виды лестниц и требования к ним

С распространением моды на дома в несколько этажей встал вопрос о целесообразности возведения лестницы к верхним этажам. Дело в том, что существует множество видов и вариаций лестниц как из дерева, так и из других материалов. Причем каждый из них имеет свою особенность и монтируется исходя из размеров помещения, возможностей и предпочтений хозяина.

Лестницы бывают следующих видов:

1. Маршевая. Это простая прямая лестница со ступеньками, которая ведет на второй этаж. Могут быть одномаршевыми, двухмаршевыми, трехмаршевыми и многомаршевыми, прямыми и поворотными. Расположение такой лестницы подразумевает большое количество места в помещении. Для экономии места можно соорудить конструкцию поворотного типа (четвертьоборотная — 90 градусов, полуоборотная — 180 градусов). На повороте устанавливаются трапециевидные ступеньки.
2. Винтовые. Эти лестницы поворачиваются на 360 градусов вокруг оси и направлены вверх. Такой вариант используется в том случае, если в помещении мало места.

Также нужно, чтобы конструкции отвечали всем требованиям, где главные — лестница должна быть комфортной и безопасной. По ней должно быть легко подниматься, даже держа в руках разнообразные тяжелые вещи.

Поэтому самым комфортным вариантом является сооружение именно маршевой лестницы, но тут есть один недостаток: такая конструкция занимает много места.

Его можно компенсировать, соорудив под лестницей дополнительную комнату в роли комода или гардероба. Очень мало места занимают винтовые виды, но конструкция такой лестницы сложная в исполнении, и не представляется возможным затащить по ней на второй этаж большие, тяжелые предметы (такие как мебель или техника для дома).

Помимо упомянутых, есть еще целый ряд требований к ним, а именно:

1. Если лестница не прилегает к стенке, то перила необходимо устанавливать с двух сторон. Их высота должна быть не менее 800 мм. Если в доме имеются маленькие дети, то балясины (детали, которые поддерживают поручень) должны располагаться через каждые 100 мм.
2. Конструкция должна выдерживать вес около 350 кг/м². Такой стандарт установлен для обычных жилых домов.
3. Ширина ступеней должна быть от 200 до 300 мм. Нельзя чтобы ступеньки были мокрыми, поэтому нужно продумать их фактуру и будущее покрытие.
4. Вся конструкция должна надежно фиксироваться, поэтому крепления нужно подбирать не из дешевых.
5. Ширина пролета должна быть от 1000 до 1200 мм.

Перейдем теперь к расчетам и строительству.

Обзор программ для проектирования лестниц, которые можно скачать бесплатно

При возведении любого строения очень важным этапом является проектирование всех элементов будущего здания, от фундамента до крыши. При строительстве дома в два и больше этажей актуальным становится проектирование лестницы.

Лестница – необходимый элемент интерьера не только в многоэтажных зданиях, но и в частных домах. Чтобы она не смотрелась не к месту или не выделялась из общего дизайна нужно верно рассчитать ее местоположение в помещении, выбрать материал для изготовления, то есть правильно подойти к проектированию.

• Особенности проектирования
• Типы лестниц
• Программы для проектирования

Неправильно произведенные расчеты или подобранные материалы могут сказаться на надежности конструкции и на удобстве эксплуатации. Красивая лестница придаст дому изысканность и неповторимость.

Особенности проектирования

Проектирование начинается с подбора места, в котором она будет занимать меньшую площадь и будет удобна. Затем определяется ее тип и основные характеристики: глубина и высота ступеней, ширина лестничного марша, высота перил, материал изготовления, отделки и декор. Затем просчитываются параметры, определяются расходы на изготовление.

Типы лестниц

Лестницы в доме могут быть различных типов. Наиболее распространенные следующие:

• обычная с межэтажной площадкой;
• угловая;
• винтовая;
• прямая без площадки;
• комбинированная.

При выборе типа нужно учитывать площадь дома, планировку, соответствие общему дизайну помещения.

При проектировании очень важную роль играет то, из чего будет изготовлена конструкция, так как проект должен учитывать свойства используемого материала. В его качестве применяют дерево, металл, железобетон и другие материалы.

Для домашнего использования оптимальным будет изготовление лестницы с металлическим каркасом, обшитым деревом.

Это удобно, так как из металла можно сделать любую конструкцию, он прочный и может выдержать любые нагрузки и со временем не потеряет своих свойств. Дерево также дает полет для фантазии.

После определения основных характеристик будущей лестницы можно приступать к проектированию. Данный процесс достаточно сложен и ответственен.

Программы для проектирования

Технологии не стоят на месте и сегодня можно найти специальные компьютерные программы для проектирования лестниц. Они легко решают задачи моделирования конструкций любой сложности.

С помощью таких программ можно не только сделать проект инженерной конструкции, но и увидеть постройку в 3D-изображении.

Сейчас программы для проектирования настолько усовершенствованы, что воспользоваться ими может не только профессиональный дизайнер, но и обычный пользователь. Пользоваться программами можно как онлайн, так и скачать и установить их на компьютер.

Самыми популярными для скачивания программами на сегодняшний день являются следующие.

1. Consultec Staircon. Одна из самых известных программ для проектирования лестниц. Системные требования минимальны. Языки интерфейса английский и русский. Программа предназначена для проектирования, контроля изготовления, составления сметы. Поможет подобрать оптимальные материалы для определенных конструкций. Присутствует 3D-визуализация проекта. Проста в использовании, позволяет быстро отредактировать проект. Очень широкий выбор конструкционных деталей, можно сделать лестницу на любой вкус. Программа имеет четкую и понятную структуру, легкое руководство и помощь в проектировании. Она была разработана специально для промышленности, которая специализируется на изготовлении лестниц. Для изготовления проекта потребуется лишь несколько параметров размеры рассчитываются автоматически в различных режимах. На чертежах их можно изменять и дополнять.
2. StairDesigner. Это универсальна программа для проектирования лестниц. В ней возможен просмотр 2D и 3D-изображения. С ее помощью можно проектировать лестницы не только для жилых помещений, но и для промышленных зданий. Проектирование включает использование всех составляющих: перила, ступеньки, косоуры, балясины и другие. Проект составляет с учетом материалов и их свойств. В этой программе можно спроектировать изделие любого типа, от простой прямой до винтовой. Также можно создать лестницу нестандартной формы. Программа учитывает все строительные нормы. Также есть функции оптимизации формы лестницы, ступенек, перил. Опции контроля позволяют следить за тем, чтобы ступеньки не были слишком крутыми или маленькими, занимали большую площадь или располагались под большим углом. Таким образом, проектируя лестницу в этой программе можно быть уверенным в удобстве ее использования. На любом этапе проектирования можно увидеть ее в 3D-изображении. Недостатком этой программы является то, что языки интерфейса – английский и немецкий, нет русского.
3. Compass Staircase. Эта программа соответствует всем возможным требованиям. С ее помощью можно подчеркнуть все детали конструкции и проектировать ее по своим индивидуальным параметрам. Очень широкая библиотека конструкционных деталей. В программе возможен вывод на печать чертежей в масштабе 1:1. независимо от типа лестницы программа предлагает разнообразные решения проектирования даже для сложных конструкций. Возможно комбинирование различных форм и деталей с целью получить идеальный результат. Преимуществом является удобный интерфейс с возможностью русифицирования. Программа позволяет проектировать лестницы за минимальное количество времени.

Каждую из этих программ можно бесплатно скачать на многих сайтах.

Кроме программ, которые можно установить на компьютер, есть и такие, что позволяют проектировать онлайн. Самыми известными из них являются и Расчет лестницы WeBsr.

Для проектирования в этих программах нужно минимальное количество параметров. После ввода размеров в течение нескольких минут можно получить проект будущей лестницы.

Кроме того, возможен расчет стоимости изготовления.

Таким образом, проектирование с использованием компьютерных технологий становится легким и увлекательным процессом, с которым справится любой пользователь.

Популярные программы для проектирования лестниц: общая информация

Лестница (даже ЛС-225м) – необходимый элемент конструкции в любом многоэтажном строении, как в частном доме, так и в многоэтажном городском.

Чтобы правильно рассчитать, спроектировать и построить лестницу, особенно если речь идет о каком-либо многоэтажном доме, лучшим выбором будет использование для проектирования специальных программ, например, Автокад.

В последние годы появилось довольно много разных программ для проектирования и создания лестниц, причем пользоваться может ими не только опытный проектировщик или дизайнер, но и обычный человек.

Среди популярных программ для проектирования лестниц стоит отметить Staircase-Programs

Программы несложные, освоить их достаточно просто:

1. Многие утилиты обладают интерфейсом на русском языке, что значительно упрощает работу с ними, а также имеют понятную структуру и меню управления.
2. Многие снабжены дополнительными поясненьями и понятными инструкциями, что еще больше облегчает работу с ними.
3. Есть и профессиональные программы, которые обладают широчайшими возможностями проектировки с огромными базами данных всевозможных конструкций, и они, чаще всего, используются уже в профессиональном строительстве.
4. Для обычных пользователей можно обойтись более простыми утилитами, например, Sema.

Много разных программ можно скачать себе на компьютер или иной гаджет, и попробовать поработать в них, чтобы выбрать наиболее подходящий вариант. Многие утилиты можно скачать с Торрент, чтобы не платить деньги, и, после скачивания и установки, поработать в них.

Расчет элементов системы

Планировка прямой и поворотной маршевой конструкции выполняется по общему принципу. Чтобы рассчитать лестницу на второй этаж, нужно замерить:

• высоту (H) от пола первого этажа до пола второго этажа. Если чистовой пол не сделан, к полученному числу прибавьте толщину стяжки, подложки, напольного покрытия;
• длину проема — от торца перекрытия до крайней стены. Перепроверьте с разных сторон. Если значения разные, берите меньшее;
• ширину проема — расстояние между правой и левой стеной. Снова перепроверяем с двух сторон и берем минимальный размер.

Просчитаем угол наклона

Уклон зависит от площади дома и высоты его перекрытий. Лестница с наклоном 30-36 градусов получится компактной, но спускаться по ней будет затруднительно. Для уклона 40-45 градусов нужно большое помещение, поскольку такая деревянная лестница достаточно громоздкая. Чем меньше наклонность, тем опаснее передвигаться по маршу, чем больше, тем больше места занимает конструкция.

Правильный расчет ширины и высоты ступени обеспечит удобство передвижения вниз-вверх. Средний шаг человека — 63 см, высота шага — в 2 раза меньше (31,5 см). Нормативное значение, соответственно, 30 и 15 см.

Вычисляем наклон по формуле:

• 2x + y, где
• X — высота подступенка;
• Y — ширина проступи.

Если размер ступеней меньше 14,5 см, X удваивать не нужно. Чем ниже ступень, тем шире она должна быть.

Соотношение угла наклона (в градусах) / размера проступи (ш/в, см):

• 30/ 28/16
• 33/ 26/17
• 37/ 24/18
• 41/ 22/19
• 45/ 20/20.

Как правильно высчитать уклон простым способом:

На листе бумаги начертите прямоугольный треугольник., в котором:

• горизонтальный катет — горизонтальная проекция основания будущей лестницы;
• вертикальный — высота от пола до пола между этажами;
• гипотенуза — длина марша.

Острый угол в нижней части проекции — угол подъема. Если его значение в пределах норм, можно приступать к расчету ступеней.

Посчитаем ступени

Уклон марша составляет 40-45º. Рассчитаем количество ступеней по формуле:

• 2A + B=60-64 см, где
• A — высота подступенка;
• B — ширина проступи;
• 60-64 — средний шаг человека.

Допустим, A=14-17. Считаем ширину проступи B:

• 60-15х2 или 64-15х2 = 30 или 34 см.

Недостаток ширины можно компенсировать выступом.

Высчитываем количество элементов в марше:

высота H/высота шага (подступенка) = количество

Оптимальная высота подступенка, рекомендуемая СНиП — 15-19 см. Если результат — дробь, округляем до целого.

Предположим, H=280 см. Посчитаем:

• 280/15 =18, 6
• 280/16= 17,5
• 280/17=16,4
• 280/18=15,5
• 280/19=14,7

В марше можно делать от 14 до 19 ступенек (большее значение округляем в большую сторону, меньшее — в меньшую). Если межэтажная лестница с площадкой, планируем площадку на всю ширину проема, длиной 1м и размещаем ее на чертеже.

Просчитаем точное количество ступеней на одном пролете:

длина шахты минус длина площадки / ширину проступи

На нашем примере получается:

200/25 (ширина проступи по СНиП) = 8

При имеющихся габаритах на нижнем и верхнем марше размещается по 8 ступеней и девятая — площадка, которая считается, как ступень. Всего лестница состоит из 17 ступеней.

Рассчитаем шаг по формуле:

межэтажная высота (H)/ количество ступеней = высота шага (подступенка)

Посчитаем на нашем примере — 280/17=16,47 . Округляем до 16,5 см.

У нас получилась удобная лестница из 17 ступеней, с высотой шага 16,5 см и проступью шириной 25 см.

Поскольку мы в процессе подсчетов округляли дроби, нам нужно куда-то девать отклонения. Например, погрешность 0,03 см по высоте подступенка уйдет на нижнюю ступень, которую будем делать короче остальных на 5,1 мм (17х0,3).

Правильность расчетов проверяем на месте — рисуем карандашом на стене проекцию ступеней с заданными габаритами. Вы сможете узнать, мешает ли вам окно, дверь, радиатор и скорректировать расчеты.

правило – Расчет параметров лестницы

Многие пользователи не знают, что нужно учесть, чтобы рассчитать лестницу правильно. Профессионалы утверждают, что учет трех основных параметров сделают конструкцию безопасной, красивой и удобной в эксплуатации.

Параметры лестницы показаны на рисунке

Высота лестницы

Высота – расстояние от пола первого этажа до пола (не потолка) второго. Часто лестница верхним концом упирается в потолок первого этажа. Для удобства перемещения над такой лестницей делается просвет.

Расстояние от ступени до потолка можно рассчитать так: берется рост самого высокого члена семьи и прибавляется 100 мм. Рекомендуемое значение просвета (рабочая высота лестницы) – 2 м. Эта величина должна быть постоянной на протяжении всего марша.

Расчет высоты лестницы — оптимальные значения

Примечание. Размещать лестницу в жилых комнатах можно только в том случае, если комнаты первого и второго этажей отапливаемые. В противном случае, следует разместить в нежилом помещении.

Длина лестницы (длина марша)

Для традиционной маршевой конструкции, длина лестницы равна длине марша или сумме длин маршей плюс лестничная площадка между ними.

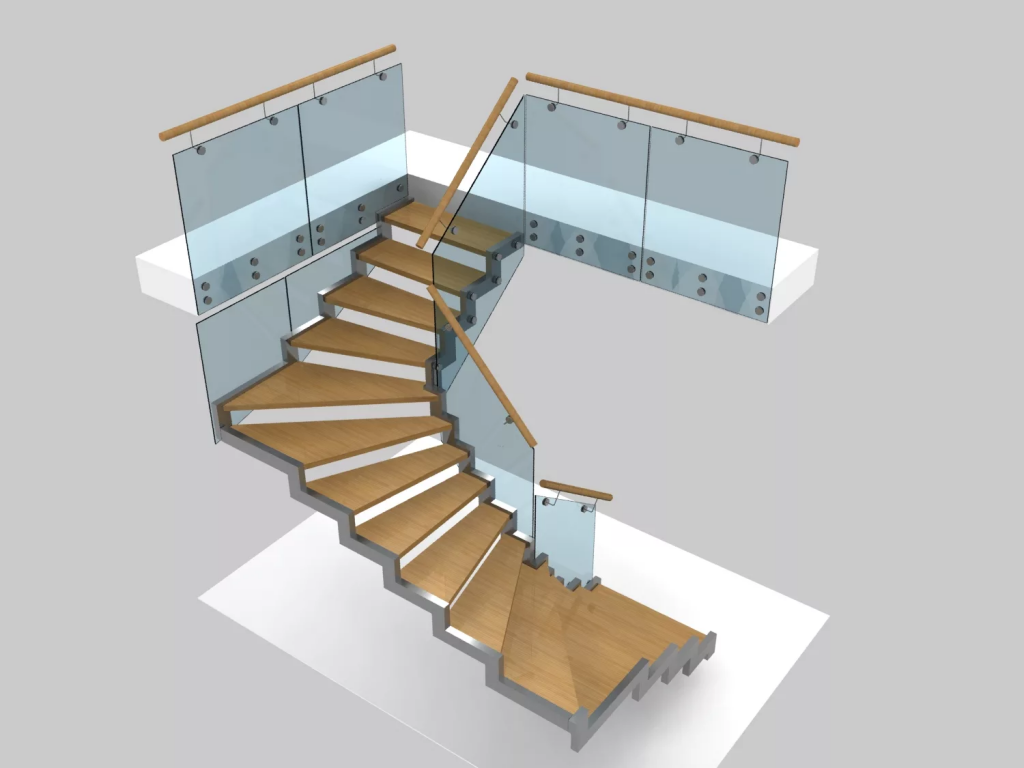

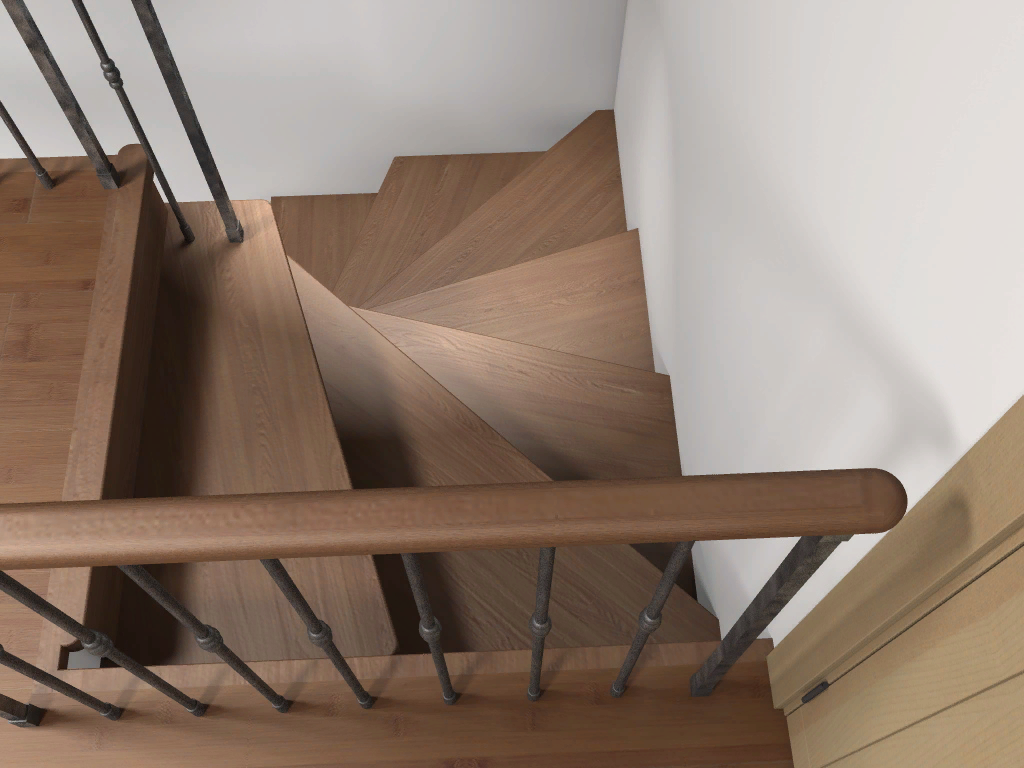

При расчете длины винтовой лестницы или лестницы с забежными ступенями рассчитывается средняя длина марша. В данном случае замер выполняется на расстоянии 50 см. от перил (края пролета).

Ширина лестницы в частном доме

Ширина – расстояние лестницы от стены или между двумя поручнями. Рекомендуемые параметры показаны на схеме.

Расчет ширины лестницы — рекомендуемые (оптимальные) значения

Стандарты же рекомендуют закладывать в проект следующие значения:

Ширина маршевой лестницы:

• 1,5 м. – повышенный уровень комфорта;

• 1-1,2 м. – зона комфорта;

• 0,8-1 м – позволительно только для маршевой лестницы, расположенной вдоль стены;

• меньше 0,8 м. уместно только для вспомогательных лестниц.

Ширина маршевой лестницы с забежными ступенями:

• 1,1 м – минимально допустимая ширина.

Ширина винтовой лестницы:

• 1,4 м – зона комфорта;

• 1,1 м – минимально допустимая ширина.

Это связано с тем, что забежные ступеньки сужаются к центральному элементу лестницы.

Угол наклона лестницы (крутизна)

Угол наклона определяет удобство в пользовании лестницей. Слишком крутая лестница позволяет сэкономить полезное пространство, пологая же делает передвижение по ней более комфортным.

Расчет угла наклона лестницыВид лестницы в зависимости от крутизны показан на рис. Здесь четко видно, под каким углом должна быть лестница в жилом помещении.

Наиболее комфортный вариант для передвижения находится в зеленой зоне рисунка.

Материал подготовлен для сайта

Примечание. При угле наклона свыше 45° спускаться по лестнице можно только вперед спиной.

Как показывает практика, чаще всего в доме применяют комбинированные варианты. Чтобы понять под каким углом ставить поручень на лестнице, нужно провести параллель между основанием лестницы (косоуром, тетивой) и по ней проложить поручень. Математически это простой расчет угла по теореме Пифагора.

Число ступеней лестницы

Количество ступеней не регламентируется и зависит от высоты лестницы и высоты проступи (подступенька). В двухмаршевых лестницах рекомендуется делать одинаковое число ступеней в обоих маршах, но на практике ступени распределяются между маршами неодинаково.

Примечание. Для многоквартирных жилых зданий число ступеней регламентировано и составляет 9-11 ступеней.

Высота проступи (расстояние между ступенями лестницы)

Расчет высоты проступи лестницыНаиболее удобной для движения пользователями признано расстояние между соседними ступенями в 150 мм.

Примечание. Для тех, кто делает лестницу своими руками – лишнюю высоту легко убрать, отрегулировав высоту проступи между последней и предпоследней ступенькой или между первой и второй.

Шаг лестницы (ширина ступени)

На ступеньку лестницы нужно опираться полной стопой. Следовательно, оптимальная ширина ступени лестницы должна составлять минимум 230 мм. (35 размер). Минимально допустимым является ширина в 100 мм. Но частое хождение по таким ступеням чревато травмами.

Примечание. Если увеличить ширину ступени свыше 650 мм (среднестатистическая длина шага взрослого человека), то при ходьбе по такой лестнице можно сбиться и оступиться.

Расстояние, на которое можно увеличить ширину ступени

Примечание. Рассчитывая ширину ступени лестницы, не стоит забывать о том, что расстояние между балясинами должно находиться в пределах 100-150 мм. В противном случае, такое ограждение будет небезопасным. В свою очередь балясины устанавливаются так, чтобы выдерживалась эстетика ограждения – по одной на ступени, две на одну ступень или иным образом.

Длина ступени лестницы

Длина ступени определяется конструкцией лестницы. Если используются две тетивы в качестве основного конструктивного элемента – длина ступени соответствует расстоянию между ними. Если косоур (один или два), то длина ступени определяется заказчиком.

Рекомендуемые параметры ступеней в зависимости от угла наклона лестницы показаны на рисунке. Данные расчеты помогут, когда нужно сделать чертежи лестниц на второй этаж.

Рекомендуемые параметры ступеней (длина) в зависимости от уклона лестницы

Виды междуэтажных лестниц

Существующие нормативы оставляют достаточно много свободы. Например, можно поэкспериментировать с конфигурацией лестницы.

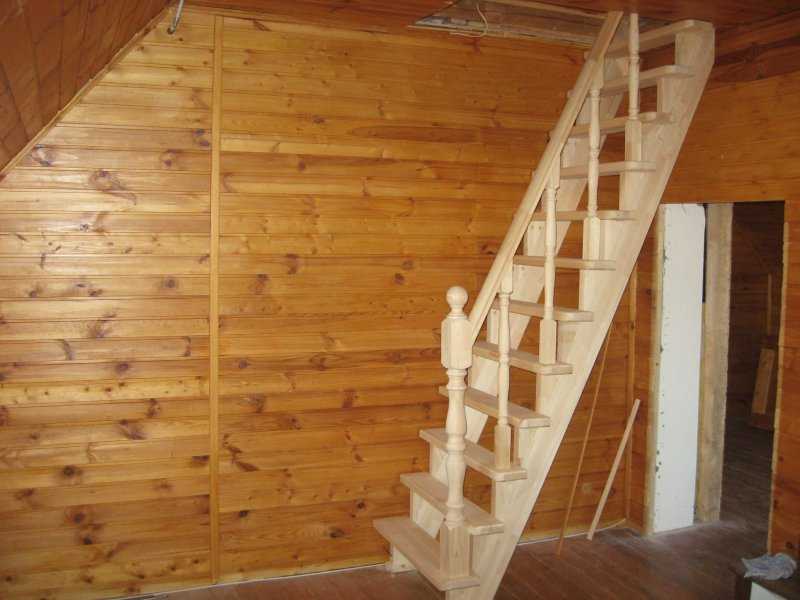

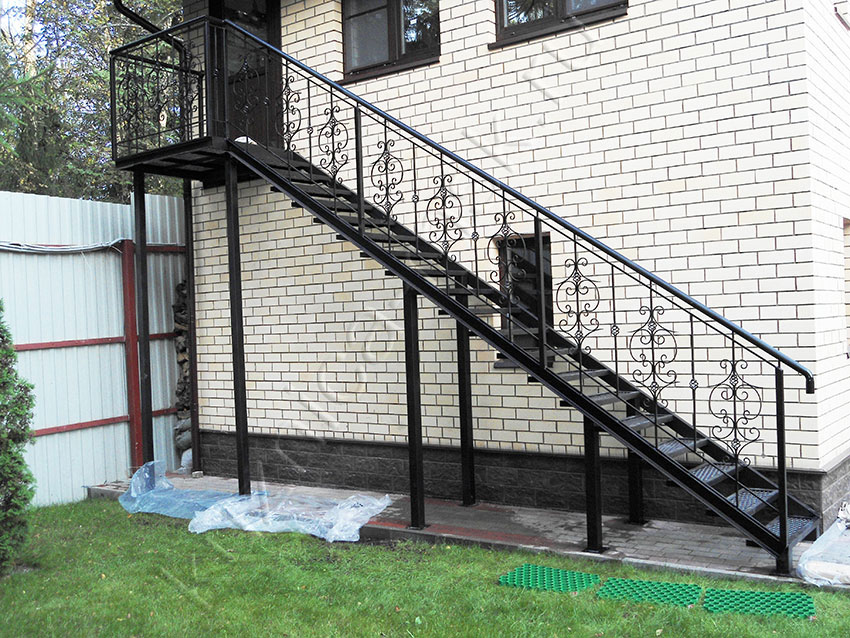

Прямая

Самый банальный вариант — прямая лестница. Такие часто встречаются на дачах.

Почему в коттеджах для круглогодичного проживания так делают редко?

Если придерживаться нормативов, подобная лестница получается слишком длинной. Даже при минимальной ширине ступеней разговор идет примерно о 4,5 метрах. Плюс хотя бы 100 см перед первой ступенькой и 130 — для верхней лестничной площадки. Не всегда планировка позволяет безболезненно вписать конструкцию таких габаритов в интерьер.

Прямые установки самые распространенные, популярные, потому что они удобны, функциональны, наиболее рентабельны.

Владельцы дач, как правило, просто игнорируют нормы. Уменьшают ширину ступеней до опасных значений, поднимают их высоту, создают подъем с совершенно сумасшедшим уклоном. Пользоваться такими лестницами опасно. Особенно, если речь заходит о маленьких детях и пожилых людях.

L-образная

Этот тип еще называют «угловым». Выглядит как прямой марш, лестничная площадка, поворот на 90 градусов, еще один прямой марш. В плане напоминает букву «Г» (или, если обратиться к латинскому алфавиту, «L»).

Угловая — это, в основном, прямая лестница, имеющая изменение направления посередине.

Важно! Угловую лестницу вписать в планировку обычно проще всего. Она удобна в использовании. Ее художественный потенциал крайне высок. Единственный недостаток — такая лестница плохо сочетается с классическими стилями, где правит бал симметрия.

U-образная

Этот вид называют еще «поворотным». В плане он напоминает самый простой вариант в форме буквы «П» – марш, лестничная площадка, разворот на 180 градусов, еще один марш. Но у U-образных лестниц нет промежуточной лестничной площадки. Вместо них наличествуют забежные ступеньки, каждая из которых в плане напоминает вытянутую трапецию. Вместе они похожи на раскрытый веер.

Такая установка функциональна, намного более безопасна, так как широкие возможности лестничного пролета ограничивают количество ступеней, на которых кто-то может упасть.

Важно! Почему поворотная лестница может оказаться удобным решением? Ее длина получается меньше, чем у более традиционного П-образного или L-образного вариантов. Следовательно, она занимает меньше места и ее проще вписать в интерьер. Минус такого пути — подниматься до самого верха без промежуточных площадок для отдыха физически тяжелее.

Спиралевидная

Такие лестницы часто называют «винтовыми». Они ассоциируются со средневековыми замками. Впрочем, в средневековых жилых домах они тоже использовались повсеместно.

Важно! Винтовая лестница представляет собой закрученные спиралью вокруг единой оси трапециевидные ступени. Ее основной плюс — она занимает мало пространства. Минус — по ней практически невозможно транспортировать крупногабаритные предметы и мебель.

В Средние века, например, объемные грузы на верхние этажи поднимали через окна, с помощью системы блоков и тросов снаружи здания. До сих пор можно увидеть на фасадах домов в старых европейских городах предназначенные для этого крюки.

Компактный дизайн здесь сосредоточен вокруг одного полюса, так что, если бы вы посмотрели на нее сверху, увидели бы идеальный круг.

Встречаются версии спиралевидных лестниц, лишенные этого недостатка. Напоминающие в плане широкую дугу, а не плотно скрученную вокруг центральной оси окружность. Однако такие, дуговые лестницы, наоборот, занимают очень много места. Их иногда делают в общественных зданиях с большим холлом — в крупных отелях, театрах, выставочных залах. В частных коттеджах — почти никогда. Очень уж расточительно.

Двойная

Двойными называют те разновидности этого конструктивного элемента, у которых дублируется один из маршей. Например, это может выглядеть так: два симметричных нижних марша подходят к общей лестничной площадке из разных точек. Затем оттуда наверх ведет еще один марш. Или наоборот. К промежуточной площадке ведет один пролет. А уже оттуда в разные стороны расходятся два лестничных марша.

Она включает в себя один широкий пролет, который затем раздваивается на два небольших пролета, идущие в противоположных направлениях.

Важно! В огромных загородных дворцах помпезные двойные лестницы используется, чтобы собрать воедино два крыла. Или чтобы интересно обыграть пространство холла. В ситуации, когда квадратные метры в строгом дефиците, от подобных решений, вероятнее всего, придется отказаться.

Нестандартная

Имеющая в плане форму причудливо изгибающейся кривой; опирающаяся на арочные балки-косоуры; напоминающая детальки конструктора, выступающие прямо из стены. И так далее. Человеческая фантазия безгранична. В интернете есть сотни примеров нестандартных лестниц.

Вы должны иметь представление о том, какой тип лучше всего подходит для дома.

Прежде, чем воплощать в реальность впечатляющую картинку из сети, следует оценить свои возможности. Такую лестницу не получится собрать из готовых деталей по стандартным чертежам. Вполне возможно, какие-то части конструкции придется заказывать. Или изготавливать самостоятельно.

Расчет количества материалов

Составлять смету проекта вручную не нужно, если программа проектирования выполняет соответствующую работу автоматически. Home Plan Pro, например, содержит соответствующий модуль. Также можно использовать Builder либо иной специализированный калькулятор. Цены уточняют дистанционно проверкой каталогов поставщиков строительных материалов.

Автоматизация ускоряет процесс подготовки проекта, предотвращает ошибки неопытных пользователей. Программные инструменты упрощают проверку дизайнерских идей, помогают корректно составить смету расходов.

Сборка и монтаж деревянной лестницы

Монтаж лестницы на косоурах производят в следующем порядке:

1. Устанавливают косоуры вплотную к верхней балке, плите перекрытия или столбам, фиксируют металлическими уголками.
2. Внизу конструкцию опирают на доску или брусок, прочно закрепленные к полу металлическими анкерами.
3. Несущие элементы для устойчивости соединяют между собой стальными тяжами с резьбой и гайкой или деревянными брусьями с клиньями.
4. Монтируют подступенки на клей или саморезы.
5. Укладывают ступени с выступом над вертикальной деталью в 2-3 см. Применяют клей, метизы, деревянные нагели.
6. Устанавливают балясины на шпильки, деревянные шканты, зипболты или саморезы. Длина крепежа — 80-120 мм. Контролируют вертикальность баллюстрады по отвесу или уровню. После предварительной сборки обрабатывают верхний край для ровной укладки перил.
7. Вырезают в поручне паз, равный ширине балясины.
8. Устанавливают перила на саморезы.
9. С внешней стороны на лестницу крепят отделку — доски, декоративные панели.

Сборка маршей на тетивах несколько отличается:

1. В пазы на несущих брусьях, промазанные клеем, вставляют ступени и подступенки.
2. Соединяют тетивы натяжными болтами с гайками. На пролет из 18 ступеней потребуется 3-4 метиза.
3. Устанавливают лестничный марш аналогично косоурам.
4. Нижнюю часть балясин подпиливают под углом, устанавливают непосредственно на тетиву или подбалясенник. Для более надежного соединения применяют планки, которые крепят в промежутки между опорами.
5. Укладывают перила.

При монтаже все стыки и крепеж промазывают клеем. Замеры проводят очень тщательно. Ведь даже небольшая ошибка может привести к негодности всей детали или конструкции. При работе с режущими инструментами соблюдают меры безопасности.

Бетонная лестница на второй этаж своими руками – видео инструкция

Бетон является отличным материалом для лестниц – он очень прочен и позволяет работать с любыми объемами. Часто для такой конструкции достаточно только собрать каркас и залить его.

Опалубка под бетонную конструкцию

Важно: Надо заметить, что создание бетонной лестницы на второй этаж своими руками требует очень больших вложений – на полностью литую конструкцию уходит огромное количество бетона. Скорее всего вам придется заказывать полноценную бетономешалку – обычным ручным методом процесс будет идти крайне долго.

Отлитая конструкция Чтобы облегчить данный процесс следует дополнительно укреплять пролет разными блоками. Неплохой идеей является создание каркаса из пеноблоков, на которые впоследствие укладывается опалубка. Это позволяет получить дополнительное пространство под конструкцией и использовать его под хозяйственные нужды.

В видео ниже представлен процесс сборки опалубки и ее залитие с изображением основных моментов работы.

Что продумать перед началом проектирования

Как и в любом другом деле, перед началом проектирования и черчения лестничных конструкций необходимо:

1. Определиться с тем, какую лестницу на второй этаж хочется оборудовать.
2. О том, каким будет материал, также следует задуматься. Ведь лестницы представлены на современном рынке в самых разнообразных вариациях.
3. Сколько денежных средств вы готовы потратить на данную конструкцию. Этот вопрос также немаловажен, ведь именно от этого зависит, какой проект следует сделать.
4. Также стоит обдумать дизайнерское решение лестничной структуры. Ведь на сегодняшний день множество вариантов предлагается на рынке.
5. Детали декора также следует обдумать предварительно, так будет легче рассчитать сумму, требуемую для оборудования пространства.

Все эти нюансы важны при создании схемы будущих сходней в удаленном режиме через специальные программы.

Как построить гаражные ступени

Если вы похожи на большинство людей, ваш домостроитель решил проводить наименьшее количество времени в вашем гараже. Незаконченные стены, сомнительный гипсокартон и, конечно же, классически неуклюжие бетонные ступени. Они не только бельмо на глазу, но и не всегда дело в свои руки и прикрывайте его красивой деревянной лестницей.

Перед покупкой дерева измерьте лестницу, чтобы понять, что вам нужно. Размеры древесины, которые мы использовали, основаны на нашем конкретном наборе шагов и, возможно, потребуется немного изменить их в соответствии с вашими потребностями. После измерения скорректируйте список соответствующим образом.

Pro Совет: по возможности заказывайте в хозяйственном магазине нарезку больших предметов, например листов фанеры, на более мелкие значительно облегчит поездку домой и разгрузку, а также сэкономит вам время.

Начните с использования монтировки, чтобы удалить любую существующую обшивку вокруг старых ступеней. Закрепите один 36-дюймовый 2×4 дюйма под порогом. Это будет то, к чему вы позже прикрутите новое основание лестницы. Оставив один дюйм пространства, остается место для ступени лестницы.

Чтобы уместиться в нашем пространстве, мы нарисовали большой прямоугольник размером 13.5 дюймов на 29,5 дюймов. Затем мы отметили три лестницы размером четыре дюйма в высоту и десять дюймов в глубину. Основываясь на размерах вашей лестницы, с помощью L-образного квадрата измерьте контур основания на фанере. Надев защитные очки, вырежьте узор с помощью настольной пилы. Когда закончите, нарисуйте форму на другом куске фанеры и повторите этот процесс еще раз.

Используйте 1-дюймовые шурупы для дерева, чтобы прикрепить куски фанеры к 36-дюймовым 2×4 в передней части каждой ступеньки. Вырежьте узкие полосы гидроизоляции, чтобы положить их на основание лестницы для создания водонепроницаемого барьера. Покрасьте основу двумя слоями белой краски.

Сдвиньте основание на место вокруг 2×4, которое прикреплено под дверью, и закрепите шурупами. Добавьте опору протектора 2×4 поверх каждой ступеньки (всего две). Прикрепите эти опоры к стрингерам с помощью шурупов.

Обрежьте все три ступеньки до 39 дюймов в длину (на основе ваших измерений просто убедитесь, что со всех трех сторон ступени имеется выступ в один дюйм).Отшлифуйте и испачкайте. После высыхания нанесите слой полиуретана, следуя инструкциям производителя. Нанесите полоску клея для дерева на верхнюю часть каждой ступеньки и поместите ступеньки на каждую ступеньку, используя пистолет для ногтей, чтобы закрепить на месте. В завершение, используя пистолет для ногтей, прикрепите окрашенные 37-дюймовые 1×4 к передней части каждого подступенка. В завершение заделать отверстия для шурупов и гвоздей малярной шпатлевкой, отшлифовать и подкрасить.
