Как рассчитать площадь лестничного марша?

Приставная лестница зачастую имеет простую конструкцию, но могут быть и варианты выполнения данного изделия. Первое, что стоит отметить, это материал изготовления, неразборная конструкция может быть как деревянной, так и металлической. Складная лестница зачастую выполняется из массива дерева, но при желании можно использовать алюминий, как наиболее легкий металл. Если говорит о выдвижной лестнице, то тут чаще всего можно встретить именно металлические разновидности, так как они отличаются большей крепостью и надежностью. Есть также более сложные изделия с площадкой наверху, они дают возможность более удобно работать на высоте и не удерживать все время равновесие.

Чтобы более точно определиться с типом приставной лестницы, который пригодится в хозяйстве, стоит поговорить о каждом из них более детально. В умелых руках любой вариант может быть сделан самостоятельно и служить долго и надежно, а есть те, кто предпочитает приобретать подобный инвентарь.

Неразборные

Это приставная лестница, которую никоим образом не получится трансформировать и изменить ее форму или размер. Правильно устанавливать ее под углом в 60 градусов, выбрав максимально ровную поверхность и уперев в вертикальную плоскость так, чтобы изделие не было подвержено никаким колебаниям. Этот вариант лестницы обычно производится из дерева и является наиболее удобным типом для самодельного выполнения.

Неразборная лестница обычно имеет более узкую верхнюю часть, около 37 см ширины и широкую нижнюю ступень, примерно 57 см. Такая разница позволяет сделать лестницу более устойчивой и надежной.

Складные

Складной механизм приставных лестниц удобен в случае подъема на чердачный этаж или мансарду. Внешне это оборудование, которое состоит из двух неразборных лестниц, соединенных друг с другом шарнирами. Удобство конструкции заключается в том, что она не занимает много места, так как складывается в 2 или 3 раза, ее обычно крепят к потолку. Есть тут и ряд недостатков, к которым можно отнести следующие:

• непростое проектирование изделия;
• дороговизна самодельного и покупного варианта такой лестницы;
• проблематичность в установке такого изделия своими силами, особенно в отсутствии опыта;
• худшие показатели прочности конструкции, если сравнивать с монолитной.

Выдвижные

Это обособленный вариант конструкции приставной лестницы, так как для использования необходимо передвигать одну часть по другой, используя специальные пазы. В неразложенном виде этот вариант очень похож на неразборную модель, но в отличие от нее, тут есть возможность подогнать высоту изделия под определенные нужды. К положительным сторонам данного типа можно отнести следующие:

• возможность регулировки высоты;
• мобильность изделия;
• не очень большой вес всей конструкции.

Есть тут и ряд негативных особенностей, а именно:

• плохая устойчивость во время высотных работ;
• необходимость обладания глубокими знаниями по технике безопасности и нормам в случае самостоятельного изготовления данного оборудования.

Взвесив все плюсы и минусы, можно для себя понять, какой вариант будет наиболее удобным и универсальным, поэтому этого приобрести его или сделать самостоятельно.

Оптимальная ширина лестничных площадок и маршей

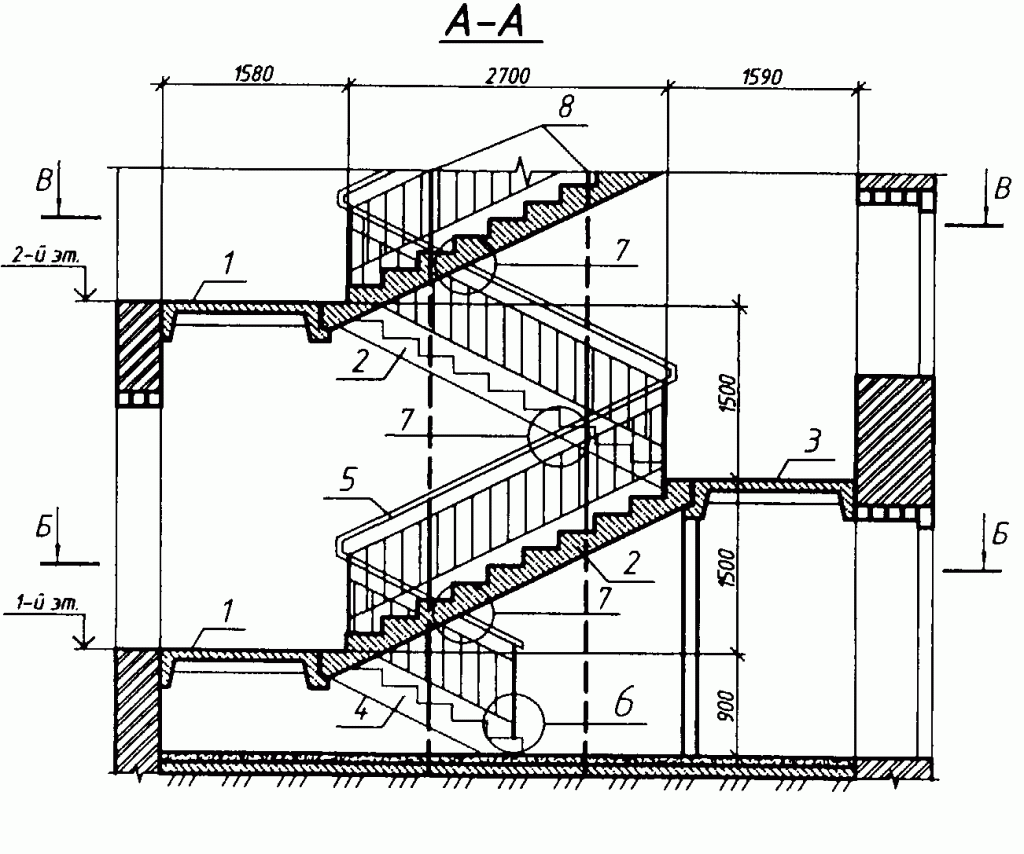

Лестничный марш представляет собой наклонную конструкцию, которая соединяет лестничные площадки. Он состоит из ступеней и опорных элементов. Железобетонные марши отличаются хорошей износостойкостью и высокой прочностью, что делает их незаменимыми при строительстве жилых домов, офисов, промышленных предприятий. Иными словами – в любом капитальном строительстве. В зависимости от типа здания, ширина междуэтажного пролета, а также толщина элементов конструкции и объем лестничной площадки может меняться.

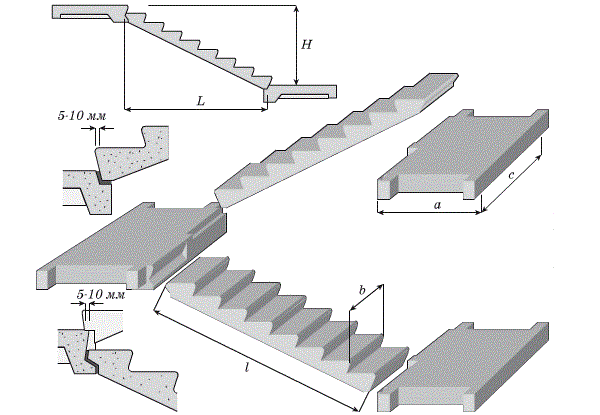

Виды лестничных маршей

Лестничные марши условно можно разделить на несколько видов. Так, в зависимости от количества необходимых для формования изделий выделяют вертикальный и горизонтальный способы изготовления лестничных маршей. Вертикальные металлоформы позволяют формовать сразу два изделия единовременно, когда горизонтальные — только одно. Формование лестничных маршей с площадками также может производиться в вертикальном и горизонтальном положении. Для формования ЛМП в горизонтальном положении используются специальные стенды.

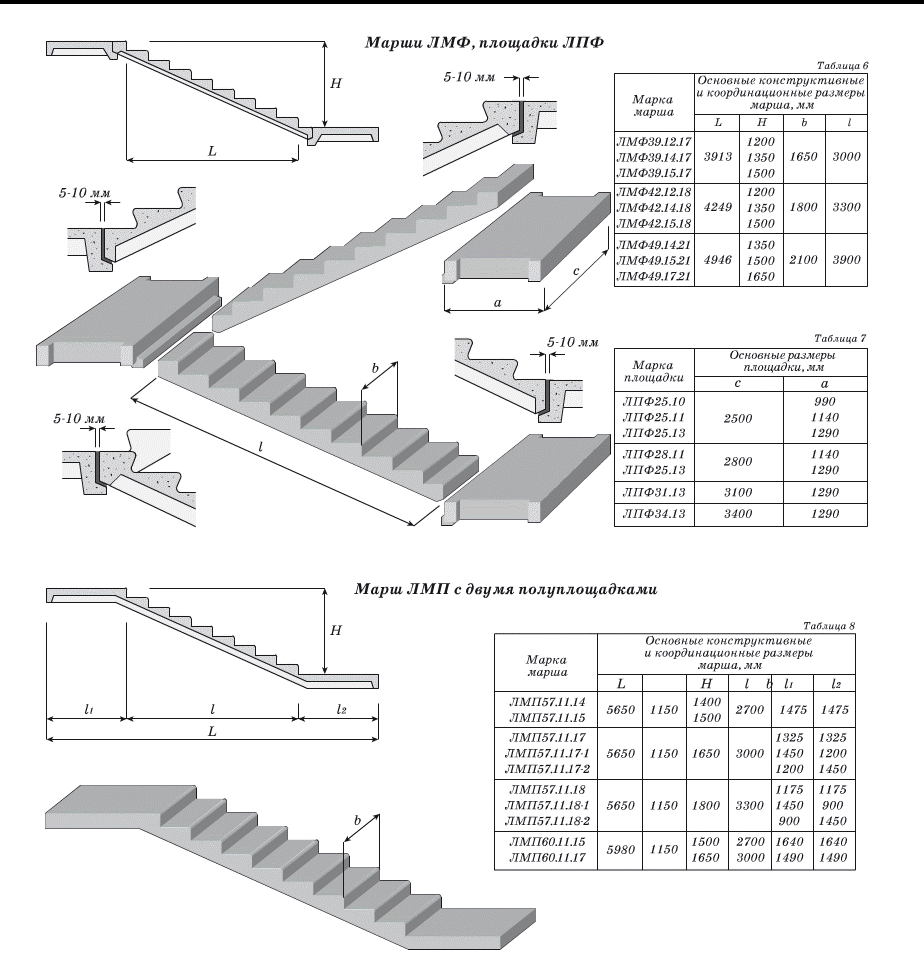

Стандартные лестничные марши могут изготавливаться как с площадками, так и без них. Возможности нашей компании допускают реализацию обоих вариантов.

При заказе лестничных маршей необходимо заранее понимать, нужна ли будет дополнительная оснастка металлоформы делителем, паровой рубашкой или вибраторами. Паровые рубашки позволяют ускорить затвердевание бетонной смеси, если формы не погружаются в паровую камеру. Уменьшать пористость бетона можно как глубинными, так и площадочными вибраторами. Форма лестничных маршей снабжена откидными бортами, которые обеспечивают легкое изъятие изделия после его готовности без повреждений. Подобная комплектация металлоформ для лестничных маршей обеспечивает высокое качество получаемой в итоге продукции.

Потребность в металлоформах для ступеней также высока. Этот вариант вам подойдет в том случае, когда невозможен монтаж цельного лестничного марша, при большом наклоне лестницы или повышенных нагрузках на нее. Для расчета стоимости металлоформы для ступеней необходимо знать количество мест в ней и максимальную ширину ступеней, определить потребность в паровой рубашке и площадочных предприятие готово произвести формы ЛМ, ЛП, ЛМП, ЛС любых размеров и конфигураций в соответствии с Вашими пожеланиями.

Расположение ступенек в марше

Каждая лестница несет на себе большую нагрузку. Ее составные части — это марш и лестничная площадка, к которой она непосредственно закрепляется. Маршем называется конструкция, состоящая из некого количества ступеней, расположенных в ряд. Ступени – это главная составляющая лестницы, их размер зависит от наклона, высоты и ширины марша, а также выбора материала. Ступени могут опираться на балки – косоуры, которые находятся под ступенями, или на тетиву, к которой они примыкают. Когда мы подымаемся, марши для нас восходящие, а когда спускаемся – нисходящие.

У марша снизу и сверху есть так называемые фризовые ступени: верхняя и нижняя, они совпадают по уровню с лестничной площадкой, а все остальные ступени в марше абсолютно одинаковые.

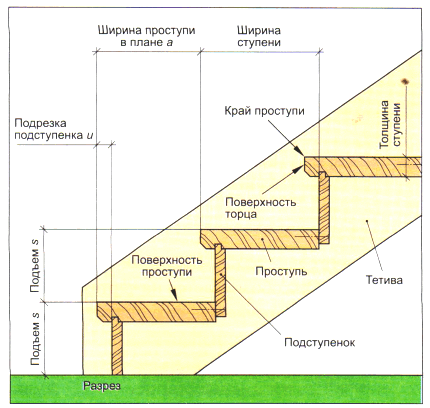

Названия различных элементов лестницы

О стремянках

Стремянка – полезное изделие, которому можно найти применение как в квартире, так и в доме. Его в квартире, как правило, применяют на кухне или в гардеробной, когда нужно что-то достать сверху и вытереть там пыль. В доме стремянка может соединить первый этаж со вторым этажом при необходимости или же помочь в работе с участком.

Такой инструмент стоит недорого, но еще интереснее выглядит вариант с самостоятельным изготовлением. Тогда можно достичь и разнообразия в дизайне, и расширения функционала самодельной лестницы.

Наиболее используемыми материалами для изготовления стремянки являются доски и бруски. Из них собирать ее будет просто, ухаживать – очень легко, а также данные материалы весят немного.

Модели из металла гораздо тяжелее, и их труднее размещать. Кроме того, чтобы их сделать, нужно иметь в наличии сварочную технику, которую можно найти не у каждого. А модель из профильной трубы склонна к частым падениям.

Конечно, можно сделать стремянку из фанеры, хотя такой материал не очень прочный. В таком случае её делают смешанной: основание из дерева, а ступеньки (их еще называют перекладинами) из профиля или фанеры.

Выбор материала для изготовления зависит от трех факторов: фантазия человека, предназначение и место использования.

Типы лестниц

В современном мире на рынке предоставляется масса различных видов и конструкций лестничных маршей. Но зачастую выделяется два основных типа лестниц:

• монолитный – имеет вид целого блока;
• сборный – необходим в применении с лестницами нестандартного размера.

Также лестницы различают по их видам:

• Винтовая – самый сложный вид лестничного марша, который не предусматривает ситуации, когда нужно поднять мебель масштабных размеров;
• Поворотная – характеризуется наличием плавного поворота лестницы, благодаря чему не требуется установка дополнительной площадки;
• Лестничный марш с площадкой – зачастую это прямая лестница с дополнительной территорией в виде площадки;
• Прямая – самый простой и типичный вид лестницы, который не требует затрат денег, сил и времени.

Выделяется еще одна классификация лестничных маршей:

• Одномаршевые – редко используются в строительстве, так как требуют много места из-за своей протяженности;
• Двухмаршевые – один из популярных видов, благодаря тому, что занимают мало места они часто используются в строительстве загородных домов;
• Многомаршевые – характеризуются наличием трех или более маршей, а промежуточные площадки идентичны по своей ширине с шириной марша.

К последней подборке видов лестниц по устройству пролета относят:

• стандартный лестничный марш, без фризовой ступени;
• лестница, имеющая фризовую ступень;
• лестничный марш, с небольшими площадками.

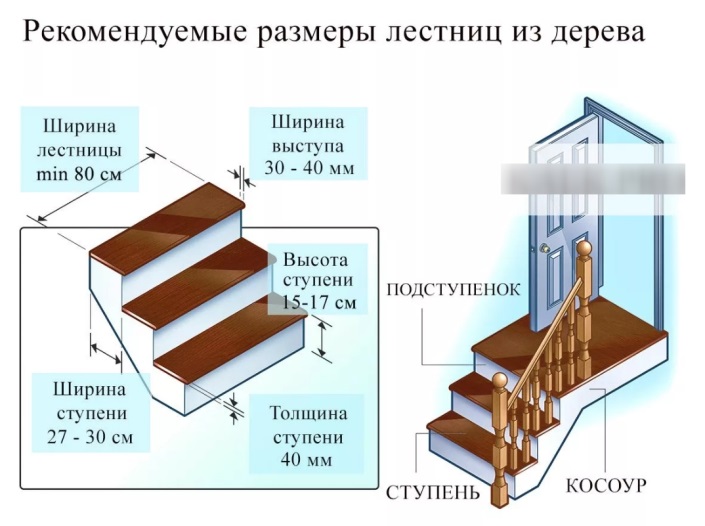

Деревянные лестницы

Лестницы из дерева становятся настоящим украшением любого загородного дома или многоуровневой квартиры. Красивый натуральный цвет древесины всегда будет радовать глаз, и создавать в жилище атмосферу уюта и комфорта.

Деревянная лестница

Но, кроме привлекательного внешнего вида, деревянные лестницы имеют и другие преимущества. А именно:

• доступная стоимость. Расходы на создание лестниц из дерева могут ограничиться только покупкой материала. Все работы по монтажу можно легко выполнить своими силами, тем самым существенно сэкономить семейный бюджет;

• небольшой вес. Деревянные конструкции весят значительно меньше бетонных и металлических изделий. Поэтому такие лестницы просто идеальны для установки в многоуровневых квартирах. В этом случае нагрузка на межэтажное перекрытие будет минимальной;

  Деревянная лестница в многоуровневой квартире

• экологичность. Древесина – это натуральное сырье. Такой материал не будет испускать вредные газы или вызывать аллергию. Но тут есть один подвох. Для увеличения срока эксплуатации деревянные конструкции необходимо покрывать защитным слоем. Для этих целей используются лакокрасочная продукция. Поэтому о полной экологичности сказать трудно;

  Лакокрасочное покрытие лестницы

• бесшумность при ходьбе. Древесина мягкий материал, поэтому при передвижении по лестнице не будет возникать шумов. Конечно, это будет являться истиной при исправности всей конструкции;

• простота изготовления. Для строительства деревянной лестницы не нужно использовать специального инструмента, да и особых навыков не требуется.

Нельзя не упомянуть и о некоторых минусах. Во-первых, древесина — пожароопасный материал. Во-вторых, деревянные конструкции требуют постоянного ухода за собой. Необходимо периодически обрабатывать все элементы специальными антисептическими средствами. Кроме этого, требуется постоянное обновление лакокрасочного покрытия. Но, даже несмотря на такие недостатки деревянная лестница весьма востребованы. Все-таки дешевизна, привлекательный внешний вид и простота установки берут верх над трудностями в эксплуатации.

Покрытие лестницы морилкой

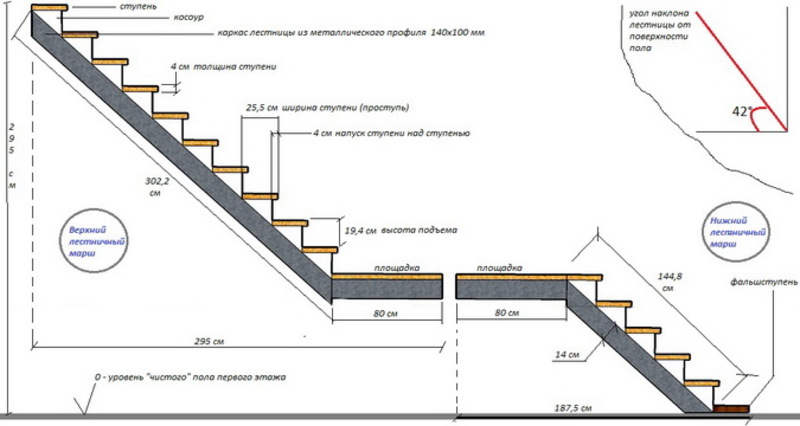

Расчет размера и количества ступеней лестничного марша

На первом этапе требуется правильно подсчитать определить высоту подъемной конструкции. Этот момент является базовым в расчетах оптимальной площади лестничного марша.

Нужно измерять высоту между этажами. Это сделать просто с помощью метра или вертикально спущенной веревки. Ее нужно зафиксировать на верхнем этаже. За точку отсчета обязательно брать уровень чистого пола. Нижний конец под прямым углом нужно закрепить на нижнем этаже. Внизу наметить точку, которая будет началом лестничного марша. Провести 2 прямые образовывающие катеты прямоугольного треугольника. Гипотенузой в нем будет длина лестницы.

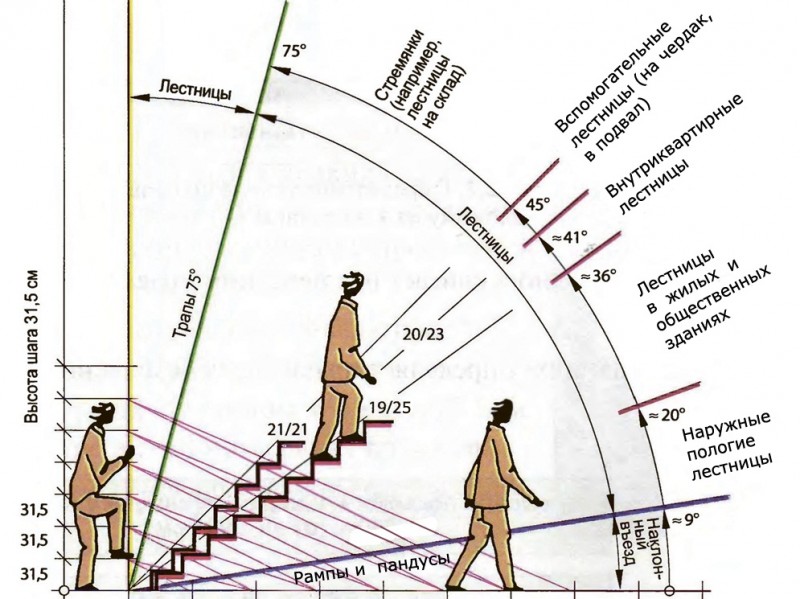

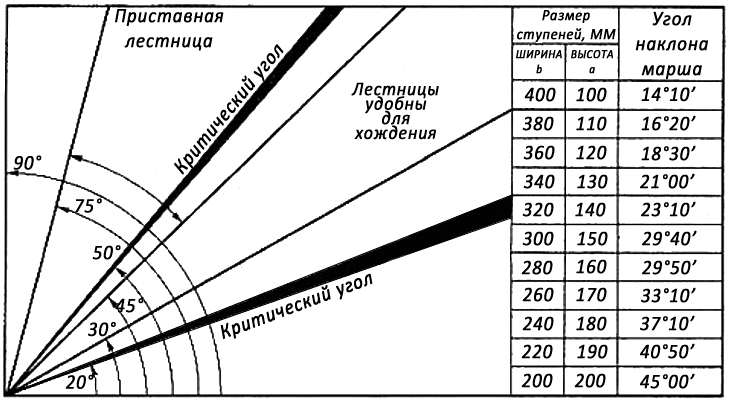

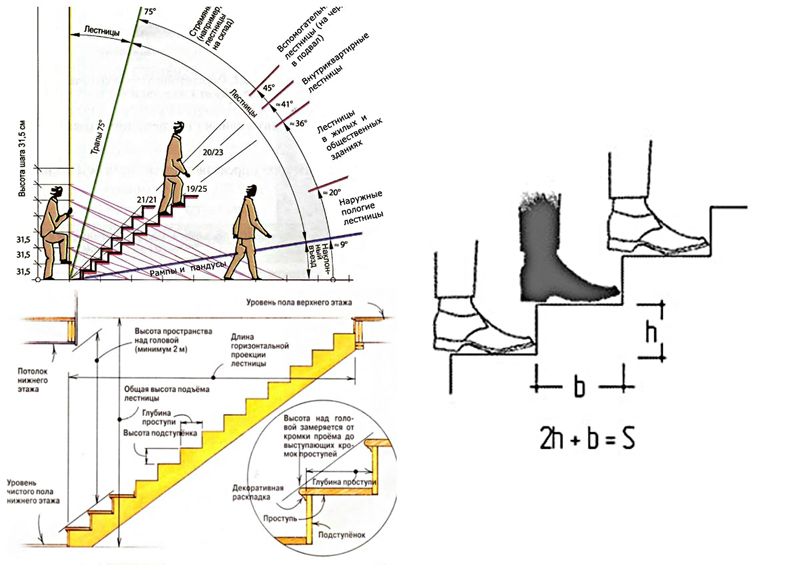

Чтобы рассчитать правильные пропорции конструкции, нужно учитывать угол наклона лестницы. Слишком крутая будет некрасиво смотреться, приносить дискомфорт, поскольку человеку тяжело подыматься резко вверх.

Покладистая конструкция занимает много места, требует затрат при строительстве. Оптимальный вариант наклона лестничных маршей в домах находится в диапазоне 25-45 градусов.

Исходя из параметров образовавшегося треугольника, можно посчитать количество ступеней, их высоту и глубину. Рекомендовано просмотреть ряд возможных вариантов, чтобы понять, какой из них лучше в конкретном случае.

Расчет размеров и количества ступеней

При правильном подсчете габаритов ступенек нужно учитывать величину лестничного шага. Этот показатель равен 60-65. Такое расстояние имеет обычный шаг взрослого человека при обычной ходьбе. Если показатель уменьшить, поднятие вверх упрощается за счет лишних ступенек.

Комфортными должны быть высота ступеньки и проступь. Ширина должна помещать взрослого человека, поэтому не стоит ее делать меньше 80-100 см. При подсчетах, нужно учесть, что все ступени должны иметь одинаковые габариты на всем марше. У человека присутствует мышечная память, когда он шагает лестницей. Перемена параметров становится опасной, особенно в затемненных участках. Здесь важно учитывать:

• глубину проступи (не меньше 25-30 см, чтобы поместилась ступня взрослого человека);
• высоту ступеньки.

Количество ступеней подсчитывается за формулой:

N=L\hшага, где

• N –количество ступеней;
• L – длина подъема лестничного марша;
• h шага – высота шага.

Дроби округляются в большую сторону.

При ограниченности пространства конструируют сложные марши. Их конфигурации многообразны. Самые распространенные П и Г-образные. Независимо от сложности конструкции принципы расчетов остаются аналогичными.

Итоговые расчеты

На выходе математических подсчетов нужно иметь минимальную и максимальную длину марша. Первое значение получается путем умножения количества ступенек на минимальный шаг. Этот показатель на практике нельзя занижать – конструкция получится некомфортной для передвижения.

Если проступи умножить на величину максимального шага, то получится максимально удобная конструкция. Имея эти показатели, нужно выбрать наиболее подходящий вариант в конкретном случае.

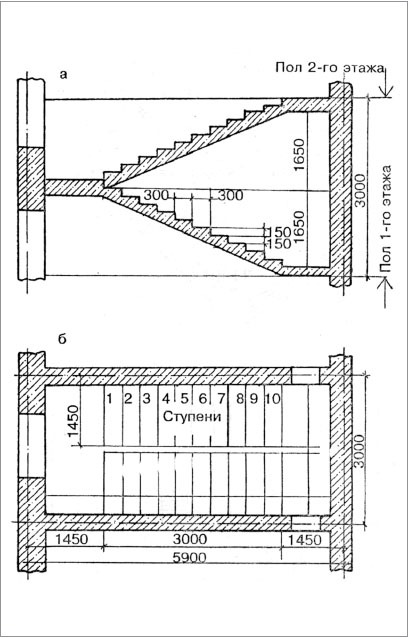

Графический метод проектирования

Проще всего считать габариты на схеме. Графическое изображение позволяет оценить вид будущего сооружения наглядно. График строится следующим образом.

1. Разбить на бумаге ось координат и обозначить верхний и нижний уровень.
2. Начертить линию уклона марша, используя транспортир, для соблюдения угла.
3. На осях отметить отрезки длины шага и высоты подъема ноги.
4. Соединить точки попарно.
5. Разделяя каждый промежуток на 2 части, прорисовать положение ступенек. Важно придерживаться масштаба для ясной картины будущего сооружения.

Эти действия можно произвести вручную. Сейчас есть много компьютерных программ, делающих графики и расчеты без вас.

Как правильно рассчитать лестничный марш

Чтобы правильно рассчитать лестничный марш, нужно определиться с высотой и длиной конструкции. Если ступеней получается много, следует делить марш на части и соединять их площадкой. Оптимальное количество ступеней в марше – 16.

Рассчитывать лестничный марш следует из положений:

• уклон марша лестницы должен иметь соотношение 1:2;
• от уклона зависят габариты ступенек;
• разделите высоту лестницы на высоту ступени, получается количество ступеней;
• ширина лестничного марша вычисляется умножением количества ступенек на ее ширину.

Правильный расчет позволит сократить объем трат, связанных с дальнейшим строительством. Конструкция получится визуально правильной, удобной и безопасной.

Как рассчитать лестницу: основы

При строительстве лестницы своими руками важно придерживаться основных требований к конструкциям для избегания ошибок и опасных ситуаций. Следует изучить стандарты ГОСТ и технические требования к данным конструкциям. Базовыми знаниями для строительства лестниц и площадок являются:

• наклон и число ступенек;
• вычисление допустимой нагрузки на лестничный марш;
• потребность установки и параметры площадки;
• высота подступенка;
• ширина проступи;
• правильное соотношение подступенка и проступи;
• ширина лестницы.

Придерживаясь технических рекомендаций, можно самостоятельно оборудовать подъем на верхний этаж.

Размер проступи должен быть оптимальным. Слишком маленькая площадь приведет к дополнительному напряжению, когда пятка свисает. Перебор с площадью тянет увеличение ширины шага и силы при передвижении по лестнице. Оптимальный размер – 28-32см.

Как рассчитать лестницу: правила

Определив угол наклона и количество ступенек, нужно подобрать требуемые параметры для ступенек. Здесь следует учитывать 2 правила, основными показателями для которых являются высота подступенка и ширина проступи.

• Правило 1. Разница в длине высоты подступенка и ширины проступи должна равняться примерно 120 мм. Этим обеспечивается удобство подъема.
• Правило 2. Сумма этих двух показателей должна быть близка к 45 см. Это правило безопасности. При нарушении параметров человек испытывает трудности, ноги могут путаться или цепляться друг за друга.

Найти дополнительную информацию о строительстве лестниц и площадок можно на нашем сайте или просмотрев видео.

Оформление подъездных путей к жилому дому

Существуют и некоторые сложности в самой процедуре. Не важно, каким способом создаются подъездные пути к жилому дому, необходимо:

• обратиться в БТИ за схемой планировочной организации территории;
• убедиться, что она согласована руководителем районного градостроительства;
• проверить, где на схеме расположен дом, и требуется ли подъезд к нему;
• заказать разработку проектной документации, а затем провести ее согласование;
• убедиться, кому принадлежит участок под дорогой, запросить генеральный план;
• получить разрешение на строительство или подать прошение в муниципалитет.

Если дело не двигается с места, следует направить повторное заявление, где нужно потребовать разъяснений по проделанной работе. Все мероприятия проводятся в соответствии с Градостроительным кодексом РФ.

Нормы эвакуации

На путях эвакуации в зданиях не следует устанавливать винтовые лестницы и забежные ступени. Такой вариант возможен только при возведении внутриквартирной лестницы или лестницы в частном доме.

Ширина проступи и высота подступенка в пределах марша и лестничной клетки должны быть постоянны, чтобы не сбивать человека с шага и не замедлять эвакуацию.

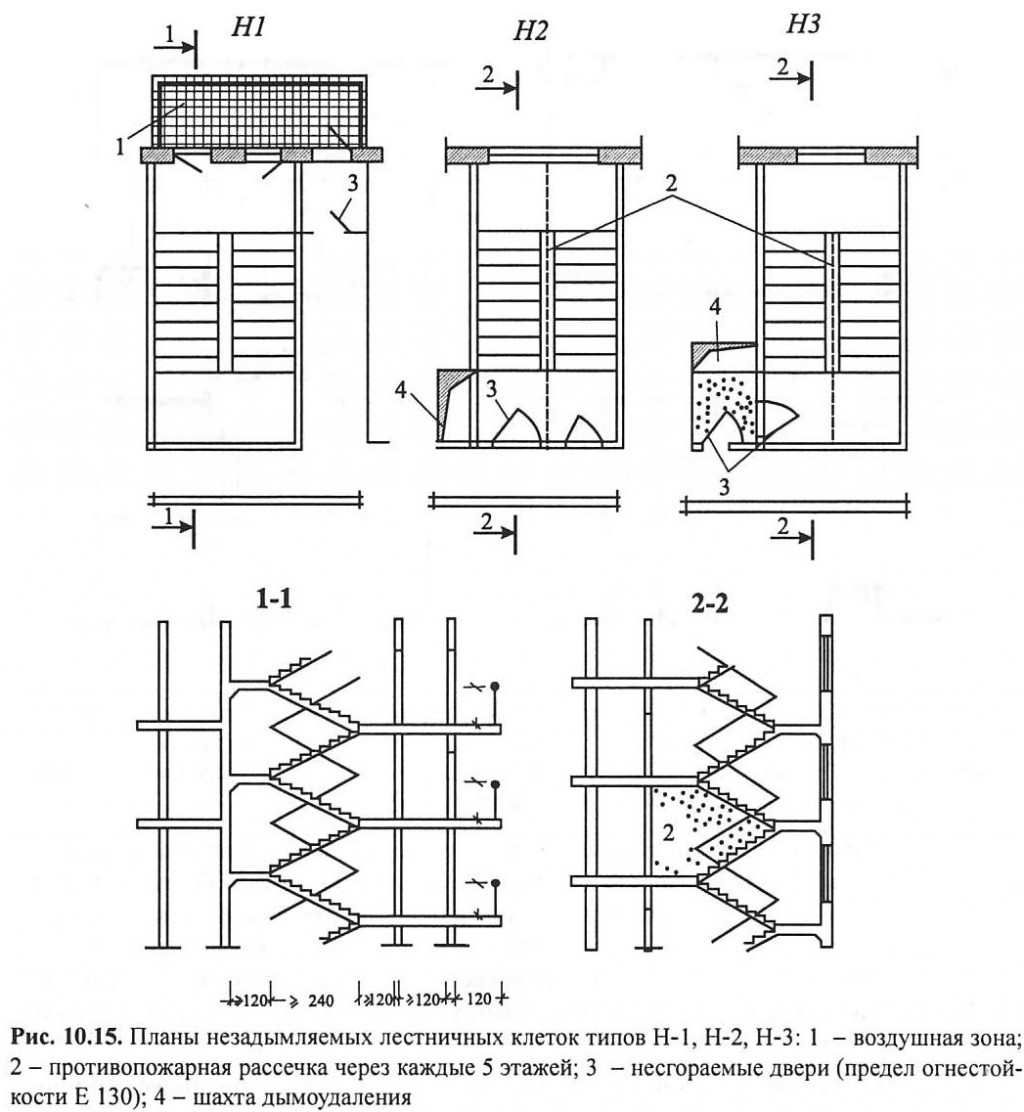

В жилых и общественных зданиях для безопасной эвакуации в случае аварийной ситуации лестничная клетка должна иметь естественное освещение. В частном доме также не стоит забывать об освещении, но оно может быть и искусственным.

Ширина марша лестницы, находящейся на путях эвакуации, должна быть не менее 1.2 м для зданий, в которых на одном этаже, кроме первого, находится более 200 человек. В детских и дошкольных учреждениях, домах престарелых и больницах ширина лестницы должна составлять не м. Для всех остальных случаев минимальная ширина марша – 0,9 м. Лестницы, ведущие к одиночным рабочим местам, могут быть шириной 0.7 м.

В зданиях высотой более 28 метров (примерно 10 этажей) следует предусматривать незадымляемые лестничные клетки.

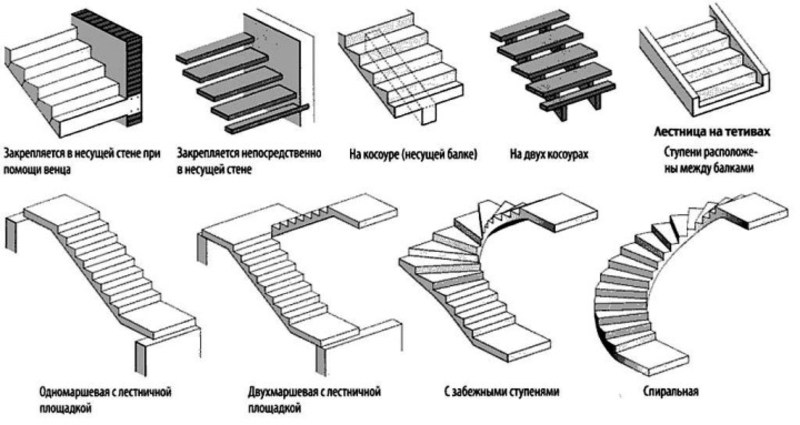

Виды конструкций

Если рассматривать стационарные лестницы, то по характеру крепления маршей различают следующие варианты конструкций:

• на косоурах;
• на тетивах;
• консольные;
• винтовые.

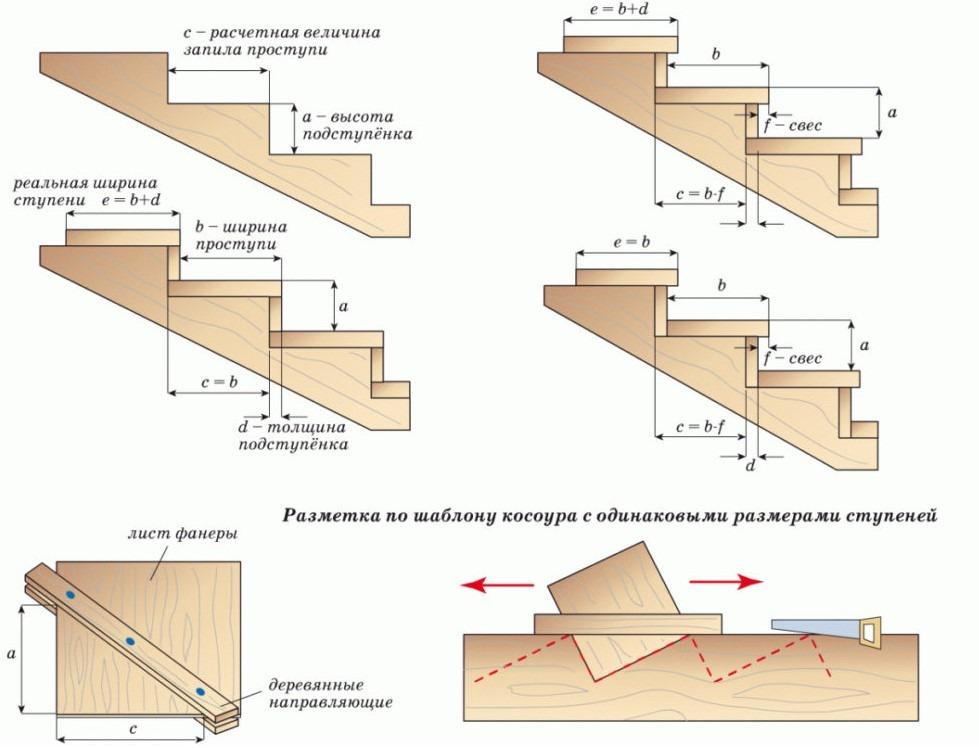

Лестницы на косоурах

Косоуры — несущие балки с выступами (зубцами) для каждой ступеньки. Это один из наиболее часто встречающихся типов конструкции лестниц. Косоуры не обязательно применяются в паре. Есть лестницы с одним, центральным, несущим элементом.

Их устанавливают, когда необходимо «сэкономить» пространство. Два косоура — это стандартный вариант конструкции.

Три несущих опоры необходимы для широких лестниц, чтобы ступени не прогибались по центру. Обычно центральную несущую балку устанавливают третьей при ширине лестницы более 1.3 м.

Материал изготовления косоуров — металлический профиль или деревянный брус.

Лестницы на тетивах

Тетивы — это опорные балки, которые в чем-то подобны косоурам. Но они могут работать только в паре. Это обусловлено характером крепления ступеней — их устанавливают во внутренние пазы деревянных балок или на опорные пластины, приваренные к металлическим профилям.

Чисто визуально лестница на тетивах смотрится более компактно, но монтировать ее сложнее — необходимо точно выставить тетивы, чтобы пазы или пластины попарно идеально совпали между собой.

Лестницы на больцах

Это относительно «молодой» тип крепления ступеней между собой. «Больц» это транскрипция немецкого bolzen, или в привычном для нас звучании «болт». Именно болты, винты или резьбовые шпильки и являются основой конструкции. Различают несколько вариантов лестниц на больцах.

Простейшее из них можно представить в следующем виде:

• в каждой ступеньке по углам сверлят две пары отверстий;
• хромированную стальную трубу разрезают на части, равные высоте ступеней;
• отрезки труб вставляют между ступенями и стягивают с помощью резьбовых шпилек с гайками;
• первую ступень связывают больцем с полом;
• последнюю ступень могут крепить непосредственно к стене или к лестничной площадке.

В чистом виде лестница на больцах используется не часто. Чтобы выдержать серьезные нагрузки диаметр болта или винта должен быть большим, что приводит к утрате визуальной легкости и «воздушности» конструкции. Поэтому для маршей с большим количеством ступеней используют дополнительные элементы поддержки.

Например, поручни с опорными столбами или подвесами. Но есть и комбинированные конструкции, когда одна из сторон марша крепится к косоуру или тетиве, несущей стене (подвид консольной лестницы) или опорному столбу (подвид винтовой лестницы).

Консольные лестницы

Технически это лестница на одной «тетиве» с жестким креплением ступеней к приваренным профилям или вертикальным штырям (болтам). Сама тетива представляет собой металлический силовой элемент, который непосредственно крепится к несущей стене анкерными болтами.

Затем тетиву прячут под отделку (гипсокартон, штукатурку), а к профилям крепят ступени. Ограждения обычно не служат несущим элементом, но иногда их делают достаточно прочными, чтобы перераспределить часть нагрузки.

Примечание. В принципе, для стен из монолитного железобетона можно использовать непосредственное крепление каждой ступени на анкера. Но такой вариант в частном домостроении встречается редко.

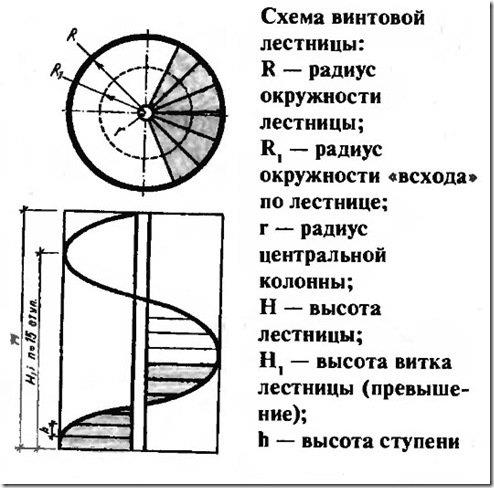

Винтовые лестницы

Это одни из самых компактных видов лестниц с большим разнообразием крепления ступеней. Главный недостаток в том, что в большинстве случаев используют забежные ступени клиновидной формы, что значительно уменьшает ту полезную площадь, на которую можно устойчиво стать при подъеме или спуске.

Можно выделить три основных вида конструкции:

• С консольным креплением ступеней на центральный столб и частично на ограждающие стены. Устанавливают в углах и эркерах.
• С опорой ступеней на центральный столб, с фиксацией «висящего» края на больцах и/или на ограждения.
• С креплением ступеней в спиралевидные гнутые тетивы.

Деревянные лестницы. Нормы строительства. Международные жилищные нормативы

Визуальная интерпретация Международных жилищных нормативов.

Компания «Древ-Массив» представляет данный перевод с целью обмена опытом. Подчеркиваем, что рекомендации SMA не являются нормативными актами, и на территории РФ не действуют.

R311.5.1 Ширина

Исключение: ширина винтовой лестницы должна соответствовать разделу R311.5.8.

R311.5.2 Высота габаритного контура

R311.5.3.1 Высота подступенка

R311.5.3.2 Глубина ступени

Забежная ступень — ступень с непараллельными краями (см. термины ниже в разделе «Определения» этой статьи).

R311.5.3.3 Профиль деревянной лестницы или вид сбоку

Исключения:

1. Выступ проступи не требуется, если глубина ступени менее 11 дюймов (279 мм).

R311.5.4 Лестничная площадка

У каждой деревянной лестницы наверху и внизу должны быть пол или лестничная площадка.

Исключение:

Пол или лестничная площадка не требуется наверху лестничного марша внутри помещения, включая лестницу в прилегающем гараже, при условии, что дверь не распахивается на лестницу.

Лестничный марш должен иметь общую высоту между полом и лестничной площадкой не более, чем 12 футов (3658 мм).

R311.5.5 Пешеходная зона лестницы

Пример: глубина ступени 254 мм + выступ проступи 31,75 мм = 285, 75 мм.

2% от 285,75 мм = 5,72 мм — максимальный наклон по вертикали.

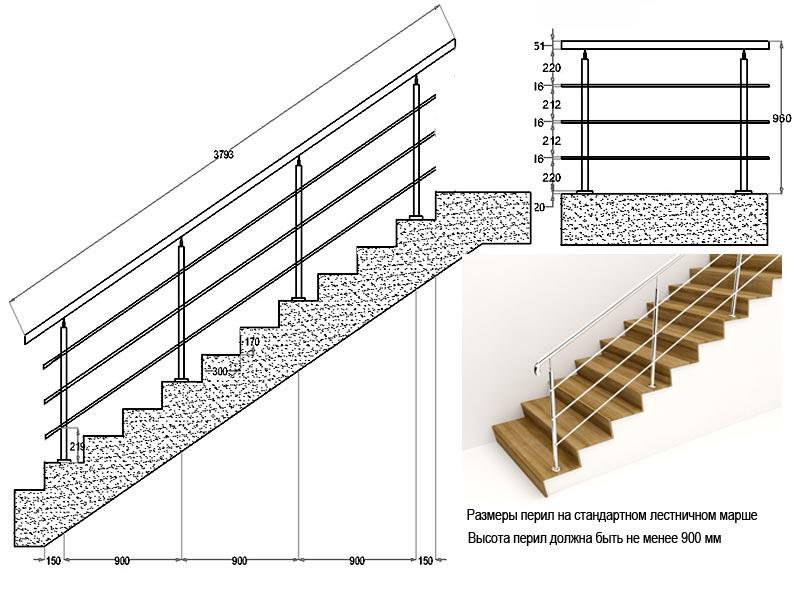

R311.5.6 Поручни.

R311.5.6.1 Высота поручней

Высота поручней замеряется вертикально от наклонной плоскости, прилегающей к выступам проступей, и до наклонной плоскости, проходящей через перила.

R311.5.6.2 Цельность поручней

Исключения:

R311.5.6.3 Размеры рукояток поручней

R311.5.7 Освещение

Все лестницы должны быть освещены в соответствии с разделом R303.6 (Прим. Данный раздел не представлен в этой статье).

R311.5.8 Специальные деревянные лестницы

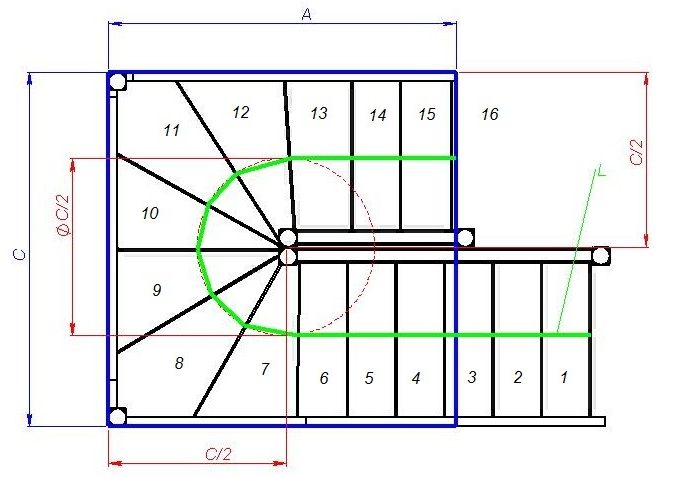

Деревянные лестницы с забежными ступенями с поворотом на 90° и 180° , винтовые лестницы с центральной стойкой, круговые винтовые лестницы, криволинейные лестницы должны соответствовать всем требованиям из раздела R311.5 за исключением, указанного ниже.

R311.5.8.1 Винтовая лестница

R311.5.8.2 Лестницы в подвал

R312.1 Защитные ограждения

R312.2 Ограничения по зазору в ограждениях

Исключения:

ОПРЕДЕЛЕНИЯ

R201.3 Термины, определенные в других кодексах.

Те термины, которые не определены в настоящем кодексе, они имеют такой же смысл, который используется в других нормативах Международного Совета по нормам и правилам.

Примечание: Для того, чтобы обеспечить полное понимание, мы приведем все связанные с лестничной темой термины, которые применяются в IRC (Международные жилищные нормы) и IBC (Межгосударственные строительные нормы).

Раздел R202 Определения

Ограждения

Часть сооружения или система сооружений, установленные с открытых сторон пешеходной области, которые балясинами предохраняют от падения.

Поручень

Горизонтальный или наклонный брусок, за который держатся руками.

Проступь

Верхняя поверхность ступени.

Scissor STAIR Две взаимосвязанных лестницы предоставления двух отдельных путей выхода, расположенных в одной лестничной клетке приложения.

Добавлено «Древ-Массив».

Прим. Редактора: см., фото-пример

Лестница

Сооружение, состоящее из ряда ступеней для подъема на высоту.

Лестничные марши

Лестницы могут иметь один лестничный марш или несколько. Лестничные марши, связанные лестничными площадками служат для подъема с одного уровня на другой.

Лестница-экстерьер

Лестница, которая хотя бы с одной стороны открыта, а с другой стороны ограничена стеной. Открытая сторона лестницы может быть ограждена поручнями с балясинами или специальными ограждениями.

Лестница-интерьер

Лестница, которая закрыта с обеих сторон.

Винтовая лестница

Лестница, ступени которой расположены по спирали.

Прим. редактора. Винтовые лестницы бывают двух видов: круговые винтовые лестницы и винтовые лестницы с центральной стойкой. Винтовая лестница с центральной стойкой — винтовая лестница, ступени которой нанизываются на одну опору (центральный стержень). Такая лестница состоит из ступеней, центральной стойки и поручней. Круговая винтовая лестница — винтовая лестница, имеющая круглую шахту посередине.

Забежные ступени. Ступени с непараллельными краями.

Прим. редактора. Ступени, у которой внутренняя сторона уже наружной. Забежные ступени применяются при поворотах лестничного марша.

Приложение

Пример шаблона поручня

Проверка размеров поручня в натуральную величину.

Инструкции:

Разместите самую широкую часть поручня на линию AB, чтобы левый край касался линии АС. Следите, чтобы горизонтальная ось поручня была параллельно линии АВ.

Поручень в правильном положении должен соответствовать требованиям в разделе R315.2 Type II Handrail Grip Size requirements (R315.2 Тип поручня 2, требования к размерам захвата).

Если профиль несимметричный с обеих сторон, то поручень нельзя использовать.

Материал взят с сайта

Перевод Ким Ольги. Предоставлено компанией Древ Массив

Основные рекомендации ГОСТ

Чтобы грамотно сделать удобную и безопасную конструкцию, необходимое если и не придерживаться в точности, то обращать внимание на следующие рекомендации ГОСТа.

• Стандартная ширина марша составляет для бытовых лестниц 80 см, для зданий с двум этажами – 90 см, если этажей более двух – 105 см. В зданиях общественного пользования ширина марша начинается от 135 см. Максимальный параметр для зданий жилого типа равен 140 см;
• Если у лестницы более одного марша, то необходимого придерживаться единой ширины во всех его местах;
• Если марши направлены во встречных друг другу направлениях, между ними нужно организовывать зазор, равный 5 см;
• Длина площадки не может быть менее 130 см, а если она расположена у входной двери – около метра;
• ГОСТ рекомендует выбирать максимальный угол наклона в 50 градусов, а минимальный – в 20 градусов;
• Выбирая высоту подступенка, не следует выходить за пределы 12-19 см и делать ее больше 21 см, если речь идет о чердачных конструкциях;
• Для жилых лестниц ширину проступи лучше не делать более 25-26 см, и более 20-21 см для чердачных сооружений;
• Высота ступеней может различаться, но незначительно – не более 0,5 см;
• Если ширина ступени менее 26 см, свес проступи не должен быть более 3 см;
• При создании забежных ступеней внутренний размер проступи должен составлять 10 см, а на средней линии марша – 26 см;
• Важно учитывать расстояние, которое образуется между подъемными элементами и потолком. В идеале оно должно быть 200 см.

При устройстве лестницы важную роль в безопасности играют не только ступени, но и ограждающие конструкции. Поэтому в ГОСТе прописаны и их идеальные размеры.

• По высоте перила не должны быть более 90 см, что составляет половину среднего рост человека;
• Если лестницы будут эксплуатироваться детьми, ограждения по высоте должны быть около 150 см;
• При организации крыльца, перила могут быть не более 80см;
• Если ширина марша составляет более 125 см, конструкций обязательно ограждается перилами двух сторон. При меньшей ширине возможно сооружение перил только с одой стороны;
• Если лестничная конструкция состоит менее чем из пяти ступеней, то перила делать не обязательно;
• Расстояние между опорами ограждения может быть 12-15 см.

Уклон марша и высота ступени

Определившись с углом наклона для марша, нужно определить длину и ширину ступеньки. Для этого используется формула: 2A+ В=60-64, где:

• A – высота подступенка, см;
• В – ширина ступени (проступи), см,
• 60-64 значение в см длины среднего шага женщины и мужчины.

Нормативная документация указывает на оптимальную высоту ступени А=15 см, но эта величина может варьировать в пределах 14-17 см. Какое значение выбрать подскажет угол наклона конструкции. Допустим, А=15 см. Тогда по вышеуказанной формуле нетрудно рассчитать значение В.

B = (60 – (15*2) — 64 – (15*2)) = 30 см или 34 см,

Далее нужно рассчитать необходимое количество ступеней. Для этого высоту этажа Н (это расстояние между перекрытиями первого и второго этажа) делим на высоту одного подъема, то есть А. Например, высота этажа Н- 270 см, тогда Н/А = 270/15=18 ступеней. Но что делать, когда высота этажа – это число, не кратное трем, например 260 см, тогда количество ступеней не будет целым числом. В таком случае есть два выхода:

• делать последнюю ступень нестандартной величины;
• изменять угол наклона конструкции.

Таблица различных параметров лестницы

Здесь также прибегают к экспериментальным методам и наносят в масштабе 1:10 на миллиметровую бумагу: в виде строго вертикальной линии высоту этажа Н. С верхней точки данного отрезка опускают нужное количество ступеней стандартных размеров. Это будет гипотенузой прямоугольного треугольника. От нижней точки гипотенузы до основания вертикального катета проводят линию. Это будет горизонтальный катет, то есть длина будущего лестничного марша, а угол между гипотенузой и катетом – наклон лестницы. Он определяется транспортиром.

Как рассчитать лестницу: правила

Чтобы правильно спроектировать лестницу, необходимо придерживаться некоторых правил:

Чертеж лестницы на стальном косоуре с расчетными данными.

1. Во-первых, лестничный марш должен иметь ширину не менее 1 метра. А если он имеет больше трех ступеней, то обязательно должен быть оборудован перилами. Их высота не должна быть меньше 90 см, а ширина – около 10 см. Если в доме есть дети, то можно сделать дополнительные поручни и для ребенка, высота которых должна быть 70-75 см. Также нужно ограждать окна, которые прилегают к лестничному маршу.
2. Во-вторых, все ступени должны быть одинаковыми по высоте. Если отклонение все-таки присутствует, то оно должно быть минимальным, 0,5 см. Расстояние, которое находится между лестничным маршем и стеной, должно быть меньше 6 см. Расстояние между ступенью и потолком (балкой), т.е. высота прохода, должна быть больше 2 метров.
3. В-третьих, сооружая криволинейные лестницы (с забежными ступенями), в средней ее линии следует радиус кривизны устанавливать не менее 30 см. При монтаже забежных ступеней необходимо помнить, что в зоне прохода ширина ступени должна быть больше 20 см, а уровень последней ступени должен всегда совпадать с уровнем пола этажа. Лестница должна быть безопасной и надежной, для этого необходимо ее установить так, чтобы она могла выдержать нагрузку около 180-220 кг, а ее перила – около 100 кг. Также подходы к ней должны иметь ширину не менее 1 метра и иметь освещение в любое время суток.

Виды лестниц

Каждый хозяин в своем доме хотел бы иметь уникальную лестницу. Выбор форм и конструкций многообразен:

• маршевые прямые — состоят из линейного пролета, опирающегося на тетиву или косоур;

Одномаршевая деревянная лестница

• маршевые П- или Г-образные — пространственные конструкции с лестничными площадками, располагающаяся по периметру стен;
• винтовые — вертикальные опоры с клиновидными ступенями, равномерно распределенными по кругу;
• полувинтовые — криволинейные марши, опирающиеся на спирально изогнутые косоуры;
• забежные — комбинированные варианты, где прямоугольные ступени сочетаются с клиновидными;

Деревянная лестница с забежными поворотами

• T-образные — два марша, соединяющиеся в один;
• S-образные — сложные комбинации из винтовых и прямых маршей с лестничными площадками;
• У-образные — разновидности лестниц в форме буквы Т с полувинтовыми маршами;
• пирамидальные, конические, призмы — окруженные ступенями подобия постаментов.

Друзья, мы настоятельно рекомендуем прочитать вам статью про лестницы на второй этаж, она получилось максимально информативной, также мы подготовили материал про металлические лестницы и их особенности.

Конструкции могут поворачивать на 90°-360°, ограждаться с одной или двух сторон или вовсе не иметь перил. Для экономии места проступи компонуют по системе «гусиный шаг» или «самба». Чтобы придать воздушность, глухие подступенки заменяют прозрачными или обходятся без них. Тогда марши получаются открытыми.

Важно. Конструкцию лестницы выбирают с учетом габаритов комнаты, расположения дверных и оконных проемов, прохождения наиболее удобного трафика.

Лестница на второй этаж в частном доме — как сделать своими руками, пошаговая инструкция, сборка

Главная / Лестницы /

В любом здании высотой больше этажа производится установка лестницы. Такая конструкция требует детального расчета всех ее комплектующих, умения работы со слесарным и столярным инструментом и некоторых дизайнерских навыков. После изучения этой инструкции вы узнаете, как проектируется и изготавливается деревянная лестница своими руками.

Особенности деревянных лестниц

Резные деревянные лестницы становятся выбором многих. Неудивительно, ведь они имеют эстетически привлекательный внешний вид и выгодны со стороны ценовой политики.

В чем преимущества

У таких конструкций есть целый ряд преимуществ, которые открывают широкие возможности перед владельцами частных домов.

1. Можно выбрать самые различные дизайнерские решения для осуществления миссии своими руками. Конечно, чем сложнее выбрана схема, тем больше навыков потребуется от хозяина. Это касается и нанесения чертежа на бумажный носитель, и непосредственного размещения конструкции в помещении.
2. Экологически чистый материал. Это поможет без риска для здоровья домашних преобразить пространство.
3. Выгодная ценовая политика. Если человек проживает неподалеку от лесных насаждений, то для реализации задуманного на материалы совсем не придется тратить финансовые ресурсы. Можно просто договориться с лесником или самостоятельно (если это разрешено), срубить нужное дерево. Такой вариант материала поможет потратить минимум при максимальной пользе для собственной «крепости».
4. Различные вариации оформления. Если тот, кто своими руками желает сделать чертеж и установку лестницы, владеет искусством резьбы по дереву, то можно создать настоящий шедевр, который дополнит и преобразит помещение.
5. Легкость установки. В сравнении с лестницами из металла, стекла и прочих материалов, лестницы из дерева просты в оборудовании. По инструкции, взятой из журнала или интернета, без труда можно осуществить задуманное.

В чем недостатки

Стоит учесть недостатки материала, с которыми можно столкнуться по неосторожности и при недостаточной подготовке.

1. Насекомые. Если правильно не обработать поверхность и некачественно просушить древесину, есть риск разведения насекомых в щелях лестничной конструкции. Как известно, это очень вредно и может привести к разрушению всей структуры, ведущей на верхние этажи. Поэтому, предварительно стоит купить средство, защищающее от вредоносных любителей полакомиться древесиной.
2. Отслаивание. На деревянной поверхности могут образоваться заусеницы, приносящие дискомфорт при ходьбе, заносящие занозы под кожу. Чтобы избежать этого недостатка, следует тщательно отшлифовать покрытие и покрыть лаком.

Это самые популярные негативные стороны изделий из дерева. Тем не менее, зная их, можно предостеречь себя и получить от реализации задуманного только пользу.

Рассчитаем и учтём длину крыльца

Длина крыльца получается путем умножения количества ступенек на ширину проступи (без ширины «нависающей» части). К этой величине надо будет добавить ещё и размер верхней площадки: она должна быть не меньше ширины дверного полотна. Ведь не будете же вы отступать по лестнице вниз, чтобы открыть дверь. По правилам пожарной безопасности дверь дома должна открываться наружу, и «экономить» на собственном здоровье и жизни не следует. Если длина крыльца получилась больше, чем это технически возможно для данного дома, вы можете попробовать сделать ступеньки повыше, и снова сделать все расчеты. Но помните, что слишком высоко шагать по лестнице может оказаться неудобно и даже опасно. А ведь здесь вам предстоит подниматься и спускаться очень много раз. Так что учитывайте угол подъёма, и, если он окажется 40º или больше – лучше сместите входную дверь и еще раз все продумайте. Новый дом – это почти новая жизнь. Опыт и умение при его возведении важны так же, как и желание доставить радость живущим здесь людям, поэтому знать, обязательно нужно знать.

Эта тема интересная, и стоит чуть подробнее узнать, какой должна быть оптимальная высота для ступеней лестничной конструкции того или иного плана. Поэтому, перед тем, как перейти к конкретике, необходимо ознакомиться с видами ступеней, которые могут использоваться при монтаже лестничного объекта. Высота ступенек лестницы или, иными словами, высота под ступенькой – это один важнейший параметр, основываясь на котором, составляется весь проект школьной, домашней или любой другой лестницы.
