Все про эвакуационные лестницы и их установку

Специалисты Минфина России рассмотрели вопрос о порядке учета пожарных лестниц

С их точки зрения, наружную пожарную лестницу можно считать предметом комплекса конструктивно-сочлененных предметов, предназначенного для выполнения определенных функций, – для эвакуации людей из зданий и сооружений при пожаре – только в составе здания, а не самостоятельно. Поэтому, основываясь на положениях Градостроительного кодекса РФ, Минфин России предлагает капитальные вложения по приобретению и устройству / монтажу рассматривать как реконструкцию здания, оплачивать по КОСГУ 310 и в соответствии с нормами Инструкции № 157н отражать на счете 0 106 01 000 «Вложения в основные средства». Что касается применения КВР для учета таких расходов, то здесь, по мнению ведомства, возможны варианты:

• КВР 414 «Бюджетные инвестиции в объекты капитального строительства…» – если такие расходы включены в состав затрат, предусмотренных сметной стоимостью реконструкции;
• КВР 243 «Закупка товаров, работ, услуг в целях капитального ремонта…» – в случае включения их в состав затрат, предусмотренных сметной стоимостью капитального ремонта;
• КВР 244 «Прочая закупка товаров, работ и услуг» – когда расходы приобретению и устройству/ монтажу пожарной лестницы включены смету строительно-монтажных работ, не относящихся к реконструкции и капитальному ремонту.

Однако увеличение стоимости здания на сумму расходов по установке наружной металлической лестницы с большой долей вероятности вызовет вопросы у ревизоров. И вышеизложенные разъяснения Минфина России вряд ли убедят проверяющих – само ведомство неоднократно подчеркивало, что такие письма не содержат методических рекомендаций или системных разъяснений, а лишь отражают позицию относительно предметно рассмотренного вопроса заявителя и носят адресный и информационный характер. Это во-первых. Во-вторых, увеличение стоимости недвижимого имущества повлечет увеличение размера налога на имущество, что в контексте данной ситуации ревизоры могут рассматривать как неэффективное расходование средств.

Сама по себе установка пожарных лестниц, как и пандусов, подъемников и иных наружных конструкций, наличие которых связано с нормативными предписаниями, вовсе не означает, что на сумму этих расходов нужно обязательно увеличивать стоимость здания. Относить ли те или иные работы к реконструкции/ достройке/ дооборудованию здания или нет — вопрос профессионального суждения соответствующих специалистов. Четкой границы, позволяющей с уверенностью назвать конкретные работы реконструкцией или дооборудованием, не существует – решать должны компетентные лица исходя из того, меняются ли в результате проведения этих работ существенные характеристики здания.

Называть установку металлической пожарной лестницы реконструкцией в том ее понимании, которое установлено Градостроительным кодексом РФ, неверно. Более правильным будет рассматривать установку пожарной лестницы в качестве работ, осуществляемых в целях соблюдения нормативных предписаний по эксплуатации/ содержанию имущества и относить их на подстатью 225 «Работы, услуги по содержанию имущества» КОСГУ. Либо же, если речь идет об оплате только монтажных работ, – на подстатью 226 КОСГУ.

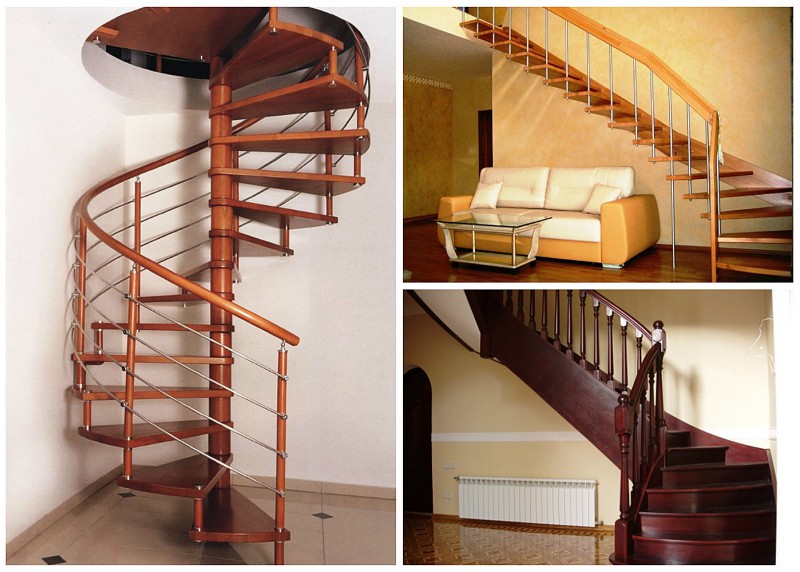

Классификации лестниц

Итак, по своему назначению лестницы бывают:

• Главные лестницы;
• Эвакуационные лестницы;
• Подвальные или чердачные лестницы;
• Кровельные лестницы;
• Квартирные или внутридомовые лестницы;
• Входные или предподъездные лестницы;
• Садовые или парковые лестницы;
• Эскалаторы;

По своему расположению лестницы бывают:

• Внутренние в многоэтажных домах лестницы, размещаются на лестничной клетке;
• Открытые пожарные и другие лестницы;
• Уличные открытые лестницы;

По материалу, из которого изготовлены, лестницы бывают:

• Тропиночные лестницы;
• Деревянные лестницы;
• Бетонные лестницы;
• Железобетонные лестницы;
• Кирпичные лестницы;
• Из естественных камней;
• Из минеральных материалов;
• Металлические лестницы;
• Кованые лестницы;
• Верёвочные лестницы
• Из стекла;
• Из пластика;
• Комбинированные лестницы;

По своей конструкции лестницы различаются на:

• Сборные лестницы;
• Крупноэлементные лестницы;
• Мелкоэлементные лестницы;
• Монолитные из железобетона лестницы;
• Лестницы с расположенными прямыми маршами;
• Г-образные;
• П-образные;
• Изогнутые;
• Лестницы на косоурах;
• На больцах;
• Распашные лестницы;
• Складные лестницы;
• Комбинированные лестницы;
• Выдвижные лестницы;
• Раздвижные;
• Приставные лестницы;
• Консольные лестницы;
• Хребтовые лестницы;
• Компактные лестницы;
• Модульные;
• Утиный шаг лестницы;

Номенклатура показателей

6.1.1 Объем испытаний и проверок наружных стационарных лестниц, их ограждений, а также ограждений кровли зданий представлен в таблице 2.

Таблица 2

Номенклатура испытаний и проверок	Необходимость проведения испытаний
на стадии приемки	эксплуатационных (не реже одного раза в пять лет)
1 Проверка основных размеров	+	+
2 Проверка предельных отклонений размеров и форм	+	+
3 Визуальная проверка целостности конструкций и их креплений	+	+
4 Проверка качества сварных швов	+	+
5 Проверка качества защитных покрытий	+	+
6 Проверка требований к размещению лестниц	+	+
7 Испытания ступени лестницы на прочность	+	+
8 Испытания балок крепления лестницы на прочность	+	+
9 Испытания площадок и маршей лестниц на прочность	+	+
10 Испытания ограждений лестниц на прочность	+	+
11 Испытания ограждений кровли зданий на прочность	+	+

6.1.2 Номенклатура параметров лестниц и ограждений, проверяемых в процессе испытаний, приведена в таблице 3.

Таблица 3

Номенклатура параметров лестниц и ограждений	Пункты настоящего стандарта
Технические требования	Методы испытаний
1 Высота лестницы Н	5.2	6.2.5
2 Длина лестницы L	5.2	6.2.5
3 Ширина лестницы В	5.2	6.2.5
4 Высота ступени	5.2	6.2.5
5 Ширина ступени	5.2	6.2.5
6 Размеры ограждения лестницы	5.2	6.2.5
7 Высота ограждения площадки выхода на кровлю	5.2	6.2.5
8 Визуальная проверка целостности конструкций и их креплений	5.3	6.2.6
9 Проверка требований к размещению лестниц	5.3	6.2.6
10 Проверка качества сварных швов	5.4	6.2.7
11 Проверка качества защитных покрытий	5.5	6.2.8
12 Испытания ступени лестницы на прочность	5.8	6.2.9
13 Испытания балок крепления лестницы на прочность	5.9
14 Испытания площадок и маршей лестниц на прочность	,	,
15 Испытания ограждения лестниц на прочность		,
16 Испытания ограждения кровли зданий на прочность

6.1.3 Рабочие нагрузки, которые должны выдерживать несущие элементы лестниц и ограждений кровли, указаны в таблице 4.

Таблица 4

Наименование несущего элемента	Рабочая нагрузка, кН (кгс)
Ступеньки вертикальных и маршевых лестниц Ограждения лестниц и кровли зданий	1,8 (180) 0,54 (54)

6.1.4 Наружные пожарные лестницы и ограждения кровли подлежат испытаниям при приемке объекта в эксплуатацию и не реже одного раза в пять лет должны подвергаться периодическим испытаниям. Наружные пожарные лестницы и ограждения кровли зданий и сооружений должны содержаться в исправном состоянии и не менее одного раза в год необходимо проводить обследование целостности конструкции с составлением акта по результатам проверки. В случае обнаружения нарушений целостности конструкции производится их восстановление (ремонт) с последующим проведением испытаний на прочность.

Испытания и ежегодное обследование должны проводить организации, имеющие обученный персонал, аттестованное испытательное оборудование и измерительный инструмент с результатами его поверок.

6.1.5 Результаты испытаний конструкций лестниц и ограждений кровли, установленных на зданиях и сооружениях, считаются удовлетворительными, если они соответствуют требованиям настоящего документа.

6.1.6 При получении неудовлетворительных результатов по любому из показателей повторные испытания или проверки проводятся только после устранения неисправностей.

Вертикальные пожарные лестницы

Наши изделия‹ › ×

Если высота лестницы не превышает 6 м, то устанавливать ограждения совсем необязательно, в противном случае без них не обойтись. Но даже для более низкой лестницы мы бы рекомендовали установку защитного экрана: его стоимость достаточно мала и редко превышает 10% от стоимости всего изделия, а практическая польза достаточно велика, да и вопросов со стороны проверяющих органов будет намного меньше.

Конструктивные элементы лестниц

ГОСТ 53254-2009 накладывает определенные ограничения на выбор размеров элементов лестницы, и не все эти требования очевидны.

• максимальное расстояние от земли до нижней ступени лестницы hmax = 1500 мм
• максимальное расстояние от земли до нижнего края защитного ограждения лестницы П1-2 h1max = 2500 мм
• максимальный интервал установки крепежных кронштейнов вдоль стены l1max = 3500 мм
• минимальное расстояние лестницы от стены cmin = 300 мм

• минимальная ширина ограждения Bmin = 800 мм
• максимальный интервал установки горизонтальных защитных полос lmax = 500 мм
• максимальный радиус ограждения Rmax = 400 мм
• количество вертикальных полос — 5 шт, угол установки 2х угловых из которых составляет 45°-60°

Согласно стандарту для лестниц типа П1-1 минимальная ширина лестницы составляет 600 мм, в то время как для типа П1-2 — 800 мм. Интервал между ступенями для обоих типов одинаковый и не должен превышать 350 мм.

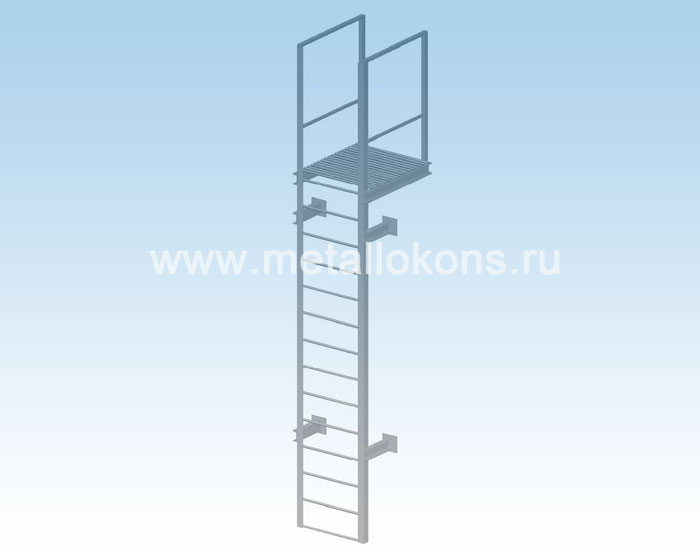

Вертикальные лестницы с переходными площадками

Иногда приходится использовать настенную пожарную лестницу с переходной площадкой. Как правило, такая потребность возникает либо в случае, когда расстояние от земли до кровли превышает 15 м, а возможности установить полноценную маршевую лестницы нет. В этом случае допустимо увеличение высоты за счет применения промежуточной переходной площадки, но такое решение в обязательном порядке должно быть предварительно согласовано с надзорными органами. Второй случай, когда такое решение уместно, это большое расстояние от стены до выступа кровли. Бывают случаи, когда выступ кровли отстает от стены на расстояние 1 м или даже больше — для такого варианта стандартную вертикальную лестницу применять нерационально, поэтому ее делают двухуровней с промежуточной площадкой. В нашей практике уже были такие случаи.

Сравнение 2х вариантов вертикальной пожарной лестницы для здания высотой 18 метров‹ › ×

Возможно вас заинтересуют:

• Изготовление металлических лестниц на заказ
• Металлические перила и ограждения для лестниц
• Изготовление пожарных лестниц
• Винтовые лестницы из металла
• Металлические маршевые лестницы
• Прямые лестницы из металла
• Забежные лестницы
• Каркас лестницы из металла
• Металлические лестницы на второй этаж
• Металлические лестницы с площадкой

Выполненные проекты

Лестница для выхода на кровлю

Достаточно типовое исполнение вертикальной лестницы для выхода на кровлю здания. Разумеется, такие конструкции одно из требований пожарной безопасности зданий.

Дата сдачи: подробнее

Площадки обслуживания

Площадки обслуживания оборудования из металла и лестницы к ним в горячем цинке.

Дата сдачи: подробнее

Лестница на Фадеева

Изготовление и монтаж кровельной эвакуационной лестницы

Дата сдачи: подробнее

Вертикальные пожарные лестницы

Всего изготовлено 6 лестниц и площадок. Высота — 9 метров.

Дата сдачи: подробнее

Требования к пожарным лестницам по ГОСТ Р 53254-2009

При строительстве многоэтажных зданий, домов и сооружений необходимо предусматривать специальные пути, обеспечивающие выход людей в безопасное место при возникновении пожаров и других чрезвычайных ситуаций. Одним из средств эвакуации и доступа на кровлю являются наружные пожарные лестницы. Требования к их производству, монтажу, эксплуатации установлены в госстандартах, в частности, в ГОСТ Р 53254-2009.

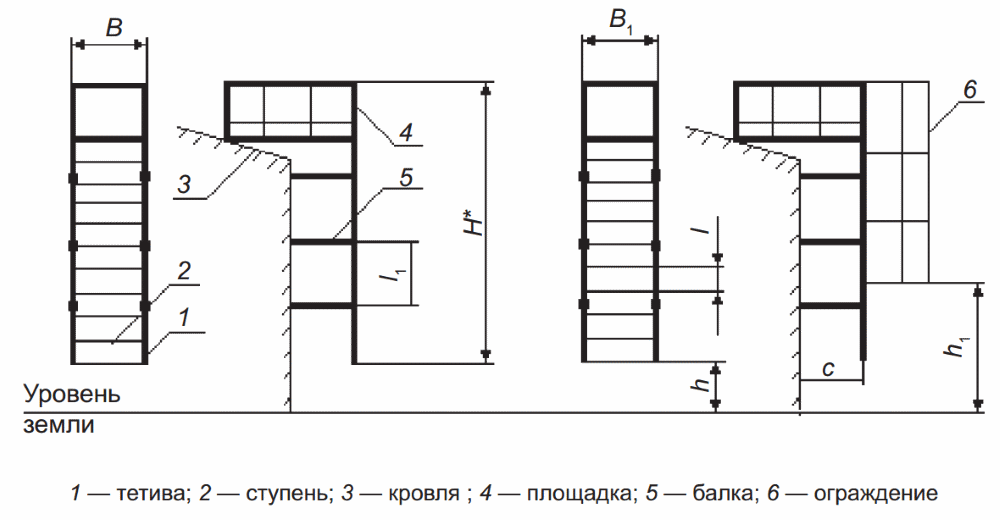

Размеры элементов вертикальных лестниц

Таблица 1. Размеры элементов лестниц

Размер Тип конструкции Без ограждения С ограждением

h, мм (не более)	1500	1500
h1, мм (не более)	—	2500
l, мм (не более)	350	350
l1, мм (не более)	3500	3500
B, мм (не менее)	600	—
B1, мм (не менее)	—	800
с, мм, (не менее)	300	300

Элементы ограждения вертикальных лестниц и их размеры

Таблица 2. Размеры элементов ограждений

B, мм (не менее) l, мм (не более) R, мм (не более) α

800	500	400	45° — 60°

К эвакуационным конструкциям этого типа предъявляются следующие требования:

• ширина ступени — 0,25 м и более;
• высота ступени — 0,22 м и менее;
• высота ограждений лестницы — 1,2 м и более;
• зазор между маршами и поручнями — 75 мм и более;
• уклон лестниц не более 1:1;
• расстояние лестницы от оконных проёмов — 1 м и более.

Для удобства передвижения не разрешается устанавливать ступени с разной высотой, шириной. Рекомендуется в одном марше делать нечётное число ступеней, так как при подъёме или спуске человеку удобнее делать первый и последний шаг с одной и той же ноги. Оптимально, когда все марши не отличаются друг от друга длиной и количеством ступеней.

Требования к ширине лестницы зависят от вида здания и числа людей:

• Лечебные учреждения, клубы, кинотеатры, здания с количеством человек более 200 на наиболее населённом этаже — 1,35 м и более.
• Остальные общественные здания, здания кинотеатров и клубов, ведущие в помещения, не предназначенные для зрителей и посетителей, здания лечебных учреждений, ведущие в места, где не бывает пациентов — 1,2 м и более.
• Для других зданий — 0,9 м и более.

Дверь выхода из здания на лестницу может открываться в любую сторону, наружу или внутрь.

Марши

Таблица 3. Размеры элементов маршей

αград. b, мм(не менее) B, мм(не менее) B1, мм(не менее) h, мм(не более)

45°	200	500	600	200
60° и 80.5°	200	500	600	300

Ограждения

Таблица 4. Размеры элементов ограждений

α h, мм (не менее) h1, мм (не менее) H, мм (не менее)

45°, 60° и 80.5°	15	140	1000
* — размеры не регламентируются.

Элементы площадок лестниц маршевых и вертикальных

Таблица 5. Размеры элементов площадок

В, мм (не менее) В1, мм (не менее)

500	600
* — размеры не регламентируются.

Элементы ограждения площадок

Таблица 6. Размеры элементов ограждения

h, мм (не менее) h1, мм (не менее) Н, мм (не менее)

15	140	1000
* — размеры не регламентируются.

Виды настилов площадок и ступеней лестниц

Таблица 7.

Виды исполнения настилов по ГОСТ Р 53254-2009

Вид Материал изготовления Обозначение по ГОСТ

Сплошные	Рифлёная сталь	Ф
Решётчатые	Штампованные элементы	Ш
Круглая сталь и полосы на ребро	Р
Полосы на ребро(в одном направлении)	С
Просечно-вытяжная сталь	В

После монтажа, при вводе объекта в эксплуатацию, все наружные пожарные лестницы подвергаются испытаниям. Несущие элементы конструкций должны выдерживать рабочие нагрузки, величина которых приведена в ГОСТ Р 53254-2009. Далее минимум один раз в 5 лет проводятся периодические испытания.

В период эксплуатации конструкции для эвакуации нужно поддерживать в исправном состоянии. Раз в год, можно чаще, необходимо проводить внешний осмотр на отсутствие повреждений, следов коррозии. По результатам проверки составляется акт.

После того, как обнаружены какие-либо повреждения, нужно провести ремонт и внеплановое испытание на прочность.

Ежегодное обследование, испытание проводятся организациями, имеющими в штате специально обученный персонал, поверенные измерительные инструменты и аттестованное оборудование.

Компания «СТК Конструкция» предлагает купить пожарные лестницы ГОСТ 53 254-2009. Мы производим все виды пожарных и эвакуационных конструкций в заводских условиях на современном оборудовании и гарантируем (при правильном монтаже) прохождение приёмочных и последующих периодических испытаний.

ПРИКРЕПЛЕНИЕ К СТЕНЕ

Здание, к которому прикрепляют пожарную лестницу, может быть бетонным, кирпичным или сделанным из сэндвич-панелей с различными видами облицовки. От материала стены зависит способ крепления. Для такого прочного материала как бетон и кирпич предусмотрены анкерные болты.

К сэндвич-панелям прикреплять лестницы нельзя, поэтому крепления делают возле несущих балок и колонн, а к ним заранее еще при строительстве монтируются закладные детали. Если здание облицовано вентилируемым фасадом, то для установки часть панелей снимают и возвращают на место после монтажа, прорезав в них отверстия для ног лестницы.

При монтаже пожарных лестниц надо следить, чтобы все соединения не имели острых краев, а детали надежно крепились друг к другу. Ступени должны быть нескользящими. Для этого их делают из решетчатого материала. Каждая ступень должна выдерживать вертикальную нагрузку в 190 кгс.

Требования к ограждениям по ГОСТ 83

Данный стандарт устанавливает нормативы обустройства лестничных ограждений для маршей, оборудованных более чем тремя ступенями. Он распространяется на балконные лестницы и ограждения крыш.

При установке железных ограждений данного типа следует придерживаться правил:

• Стойкость ограждения к нагрузкам должна составлять не менее 40 кгс при приложении усилий в любом направлении;
• Прогиб используемого металлопроката при указанной нагрузке не должен превышать 50 мм;
• Наружные опоры изделия обрабатываются специальными составами, исключающими возможность скольжения;
• При организации парных ограждений лестниц, пролет между правой и левой тетивой не должен быть менее 400 мм и более 800 мм;
• Проступок рекомендуется выполнять в пределах 300-340 мм;
• Пролет от площадки, с которой выполняется подъем, до крайней ступени предусматривается до 0,4 м;
• При организации вертикальных лестниц высотой более 5 м, необходимо устраивать полукруглое заднее ограждение или предусмотреть крепление троса, для присоединения страховочного пояса;
• Расстояние между дугами полукруглого ограждения возможно до 800 мм. Для усиления данной конструкции требуется использование трех вертикальных связей. Расстояние от крайней точки дуги до внутренней поверхности марша варьируется от 700 до 800 мм;
• Обслуживание стальных ограждений производится один раз в год. При испытаниях под нагрузкой, жесткость конструкции должна быть выше норматива на 20%.

Варианты исполнения поверхности ступеней.

Соответствие ограждений и лестниц СНИП и ГОСТ позволяет добиться безопасной инфраструктуры в жилых и производственных помещениях.

незадымляемые лестничные клетки

Несмотря на развитие науки, техники и технологии, а также на научно-технический прогресс, пожар, как и тысячи лет назад, остается одним из главных врагов человеческого жилья.

Казалось бы, дома уже давно строят из неподвластных огненной стихии кирпича и бетона.

Повсеместно введены правила, предписывающие использовать для отделки интерьеров только негорючие материалы, однако неумолимая статистика свидетельствует, что до достижения неуязвимости жилья людей от огня еще ой как далеко.

Требования к противопожарной безопасности лестниц и лестничных клеток

Нередко, все, что остается жильцам в случае пожара – спасаться бегством, то есть эвакуироваться. Причем пути отступления (эвакуации) обычно готовят заранее. Эвакуироваться из горящего дома с помощью лифта опасно: стоит огню едва коснуться кабелей электропитания лифтовой механики, и люди окажутся замурованными в обесточенной коробке.

К современным домам применяются особые требования пожаробезопасности

Прежде всего, практически полностью отсутствует какая либо отделка пролетов – цементная штукатурка покрашена несгораемой краской или меловым раствором. Особо суровые требования предъявляются домам повышенной этажности (16 этажей и выше), ведь спасти жильцов верхних этажей таких домов в случае пожара не под силу даже самым высоким пожарным лестницам и подъемникам.

Но опасность при пожаре представляет не только огонь, но и дым, а также страшный невидимый враг – угарный газ.

Опасность последнего в том, что человек может не замечать его воздействия (не надо путать угарный газ с обычной гарью, угарный газ не имеет ни запаха, ни цвета), пока не станет слишком поздно.

Отравление угарным газом развивается стремительно, уже через считаные минуты человек теряет сознание, после чего шансов на спасение у него не остается.

Поэтому важнейшим свойством лестниц и лестничных клеток многоэтажных домов является их незадымляемость.

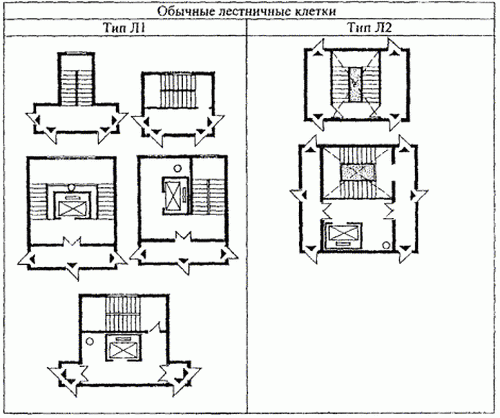

Виды незадымляемых лестничных клеток

Лестничные клетки по способу достижения незадымляемости подразделяются на три типа – Н1, Н2 и Н3.

Тип лестничной клетки в конкретном здании строго определяется нормативными актами и строительными правилами.

Требования СНиП

В нормативах можно найти абсолютно все требования по отношению к эвакуационным лестницам. Здесь описываются все рекомендуемые характеристики, относительно любых материалов и зданий, которые должны соответствовать установке той или иной конструкции. Более подробные правила в разрезе конкретных ситуаций рассмотрены ниже.

Уклон лестничного марша

Этот параметр всегда зависит от ширины и высоты ступеньки. Идеальным соотношением между высотой и длиной марша является 1 к 2. Касательно наибольшего уклона пожарного пролёта – 1:1,25.

Размеры ступеней и их количество

Согласно требованиям СНиП, если дом жилой, количество ступеней между площадками – не более 18. Если постройка общего пользования – до 16 штук. Что касается глубины проступи, она также должна быть удобной и составлять не более 29 сантиметров.

Категорически запрещается использовать ступени разного размера.

Ширина поворотной площадки и лестничного пролёта

Согласно правилам, марш должен предусматривать такие габариты, которые обеспечат одновременное передвижение по лестнице 2 человек. Также это означает, что ширина самой лестницы не должна отличаться от ширины площадки. Минимум, который можно использовать, проектируя ширину, – не менее 70 см.

Ширина должна быть не менее 70 см.

Ограждения

Ограждения должны предполагать возможность выдерживать нагрузку не менее 100 кг. Для этого стойки устанавливаются на расстоянии 12-15 сантиметров друг от друга. Касательно материала для заполнения просветов между балясинами, он обязательно должен быть негорючим.

Освещение

Лампы всегда устанавливаются в следующих местах:

1. В месте, где существует потенциальная опасность.
2. В главном проходе к лестнице.
3. В помещении, где возможно скопление более 100 человек.
4. На лестничном марше, если в доме более 6 этажей.
5. На маршруте вывода граждан, если их более 50 человек.

Использование путей эвакуации людьми с ограниченной подвижностью

Основные требования к конструкциям для людей с ограниченными возможностями передвижения выглядят следующим образом:

• для ступней разрабатывается только одинаковая ширина и глубина. Максимальная высота ступени – 15 сантиметров, ширина проступи – 30 см;
• конструкция ни в коем случае не должна быть уже 1,3 метра. Это обеспечит одновременное перемещение эвакуационного лестничного кресла + ещё одного человека.

Ручные пожарные лестницы Пожарные ручные лестницы предназначены для подъема в верхние этажи зданий при спасательных работах и тушении пожара, когда стационарные. — презентация

1 Ручные пожарные лестницы Пожарные ручные лестницы предназначены для подъема в верхние этажи зданий при спасательных работах и тушении пожара, когда стационарные лестницы, другие устройства и пути использовать невозможно. Существуют три типа ручных пожарных лестниц: лестница- палка, штурмовая и выдвижная. Изготовляют их из дерева, алюминиевого проката. Лестницы просты по. конструкции, удобны в работе.

2 Лестница-палка Лестница-палка служит для подъема на небольшую высоту как снаружи, так и внутри здания. Может также использоваться в качестве носилок. При испытании лестницу-палку ставят к стене под углом 75°, к середине тетив закрепляют груз массой 120 кг, к одной ступени (без металлической стяжки) подвешивают такой же груз и оставляют на 2 мин. Она состоит из двух тетив и восьми ступеней, шарнирно соединенных с тетивами. На одном конце каждой тетивы имеется наделка, за которую убирают конец другой тетивы при складывании лестницы. Ступени лестницы убираются в косые пазы тетивы. Шарнир, соединяющий ступень с тетивой, состоит из стальной ступени и оси, пропущенной через тетиву и втулку. Длина лестницы в транспортном положении 3400 мм, в рабочем 3116 мм. масса 9,5 кг.

3 Штурмовая лестница Штурмовая лестница используется для подъема пожарных в верхние этажи зданий, в отдельных случаях для спасания людей. Штурмовую лестницу подвешивают свободно за конец крюка. На уровне второй ступени к обеим тетивам подвешивают груз массой 160 кг на 2 мин. Далее лестницу нормально подвешивают на подоконник и к одной ступени (без стяжки) подвешивают груз массой 200 кг на 2 мин. Штурмовая лестница состоит из двух тетив (деревянных или металлических), соединенных 13 ступенями, и стального крюка. Крюк закрепляют при помощи специальных металлических коробок на й ступени. На нижней стороне крюка имеются зубья для надежного зацепления за подоконник. Вдоль крюка с двух сторон приварены ребра жесткости. Под первой, седьмой и двенадцатой ступенями пропущены металлические стяжки. По внутренней стороне каждой тетивы в пазах проложены стальные тросы, которые охватывают верхнюю ступень со стяжкой; внизу концы закреплены болтами. Тросы предназначены для предупреждения несчастных случаев при поломке тетивы. Нижние и верхние концы тетив имеют стальную оковку. Длина лестницы 4100 мм, ширина 400 мм, масса не более 10 кг.

4 Лестница ручная пожарная трехколенная Лестница ручная пожарная трехколенная Выдвижная трехколенная лестница является наиболее распространенным видом пожарного оборудования. предназначена для подъема не выше 3-го этажа или на крышу 2-этажного здания, а также для спасательных работ. Лестница состоит из трех металлических колен, механизмов выдвигания, сдвигания и останова. Каждое колено имеет 2 тетивы и 12 ступеней. Тетивы каждого колена стянуты тремя металлическими стяжками под 1, 6, 12-й ступенями. Колена соединены между собой металлическими скобами (по две пары скоб на стык каждой пары колен) и шипами 2-го и 3-го колен, скользящими соответственно по продольным внутренним пазам 1-го и 2-го колен. Нижние концы тетив 1-го колена снабжены стальными упорными башмаками, верхние концы 3-го колена стенными упорами. Башмаки и упоры предотвращают перемещение лестницы. Механизм выдвигания (сдвигания) лестницы представляет собой канатно-блочное устройство, состоящее из троса (каната), цепи, трех блоков в обоймах и двух кронштейнов с ушками для крепления концов троса. Для фиксирования лестницы на заданной высоте применяют механизм останова, который состоит из валика с рычагом, двух посадочных планок и двух угольников, смонтированных внизу второго колена. Длина лестницы в транспортном положении 4,4 м, в выдвинутом 10,7 м, ширина 485 мм, высота 185 мм, шаг между ступенями 350 мм, масса не более 58 кг..

5 Испытание трехколесных лестниц. Трехколенные лестницы испытывают на прочность тетив и ступеней. Испытания на прочность тетив производят следующим образом. Лестницу выдвигают на полную длину и устанавливают на твердый грунт к стене под углом 75±5° к горизонтали. Далее в середине каждого колена на обе тетивы прикладывают статическую нагрузку массой 100±2 кг, а в середине второго (среднего) колена нагрузку массой 200±2 кг. Прочность ступеней и мест крепления их с тетивами испытывают статической нагрузкой массой 200±2 кг, приложенной в середине не усиленной ступеньки нижнего колена. Продолжительность испытания составляет не менее 2 мин. После испытания лестница не должна иметь по­вреждений, колена лестницы должны выдвигаться и опускаться без заеданий. После испытаний лестницы не должны иметь остаточной деформации, должны легко выдвигаться, сдвигаться и складываться. Испытания проводят под руководством начальника части и его заместителя, результаты оформляют протоколом.
