Бетонная винтовая лестница своими руками

Винтовая лестница: виды конструкций

Винтовые лестницы являются наиболее привлекательными и необычными конструкциями. Они могут различаться по материалам, применяемым для их изготовления и по стилю конструкции. Классифицируются винтовые лестницы в зависимости от способа опоры проступей (ступеней):

• опора ступеней на стены и столб — в такой конструкции ступени винтовой лестницы клинообразной формы опираются своей широкой частью на периметральные стены, в то время как узкая часть ступеней имеет опору в виде среднего столба. Опорный столб выполняется из камня или может быть набран из утолщений ступеней;
• консольное крепление ступеней вокруг опорного столба — ступени такой винтовой системы консольно крепятся к центральной стойке в виде столба. Крепление ступеней получается довольно жестким, поэтому такая лестница может устанавливаться необязательно рядом со стеной;

Как изготавливается лестница своими руками?

Лестница должна быть установлена по всем стандартам безопасности, удобна при подъеме. Перед тем как приступить к работе, нужно подготовить материалы.

Все, что нужно для работы:

1. Толстые доски, которые будут ступенями.
2. Шурупы.
3. Деревянные бруски.
4. Шуруповерты.
5. Пила.
6. Карандаши.
7. Специальный угол, чтобы отмерять ступени.

Дальше нужно подготовить чертеж и сделать замеры. Следует учесть:

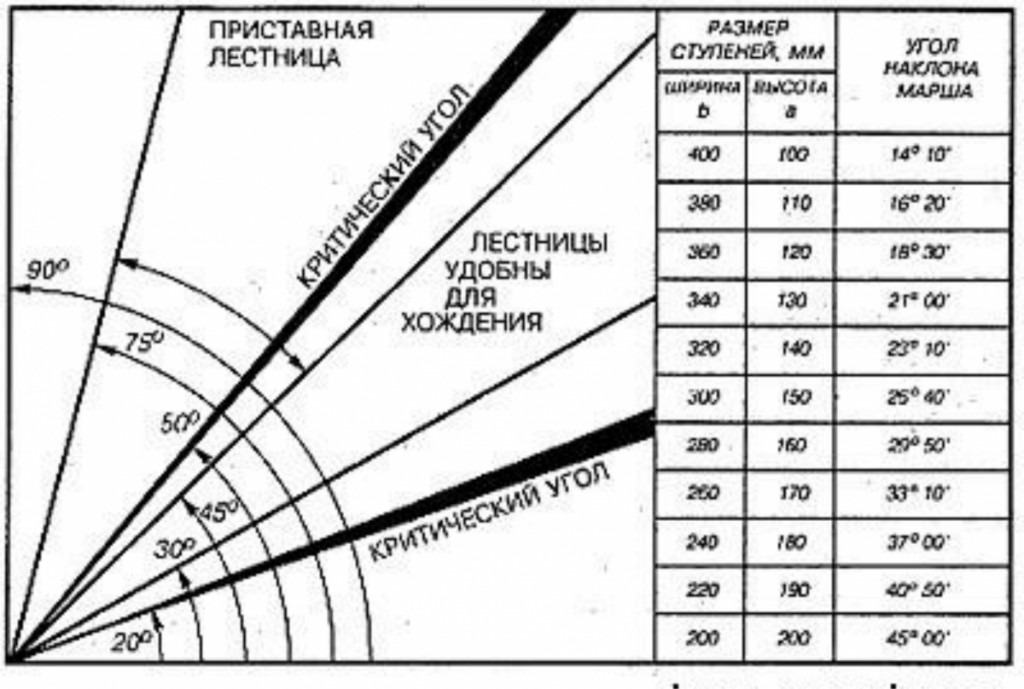

Схема угла наклона лестницы.

1. Количество ступенек.
2. Ширину и высоту лестницы.
3. Угол наклона лестницы.

От правильного выбора угла наклона лестницы зависит комфорт и безопасное передвижение. Самым удобным углом наклона при передвижении по лестнице является угол в пределах 30-45 °. Если угол получится меньше, то лестница будет занимать больше пространства, а если больше – подниматься по ней будет тяжело.

Чтобы выяснить высоту лестницы, нужно:

1. на террасе прикрепить прямую доску, чтобы она перекрывала место, где будет начинаться подъем с запасом;
2. уровнем проверить горизонтальность доски (чтобы уровень не скользил, можно прикрепить скотчем);
3. при правильно выставленной горизонтальности, можно замерять высоту лестницы.

Для человека достаточная ширина лестницы 60-70 см. Однако для переноски мебели этого расстояния будет маловато.

Можно сделать проекцию лестницы на компьютере, с помощью специальных программ.

Процесс изготовления конструкции

Поскольку дело идет о консольной лестнице, нужно обдумать, как будет крепиться косоур к террасе. Косоур является основой конструкции. Вся нагрузка идет на него. Специально изготовленным лекалом переносится разметка на косоур. Аккуратно вырезаются ступени (использовать лучше круглую пилу). Если требуется что-то подправить, то лучше всего использовать ручную пилу. Первый косоур дальше используется для разметки остальных.

Схема изготовления лестницы своими руками.

Далее необходимо нарезать ступени и подступени. Не стоит делать ступени высокими, так как по ним тяжело подниматься. Если сделать ступени слишком низкими, то есть опасность споткнуться, так как придется делать мелкие частые шаги.

Когда установлены все ступени, спокойно можно устанавливать балясины и поручни.

Что касается монтажа конструкции на тетивах, требуется:

1. Составление подробной схемы.
2. Нарезать доски, сделать 2 тетивы и подготовить бруски, которые будут поддерживать ступени.
3. Ступени соединить с тетивами. Под каждую ступень подложить бруски.
4. Тетивы смонтировать к стене и полу.

Ступени должны крепиться с обеих сторон.

Если пал выбор на винтовую лестницу, то самым простым вариантом будет покупка уже готового замеренного комплекта и установка его. Эта конструкция сэкономит много пространства. Конструкция таковой лестницы состоит из 3-х элементов:

1. Ступени.
2. Перила.
3. Стойки.

Дуб лучше всего подойдет для изготовления ступеней.

Перед тем как купить комплект, нужно узнать размеры конструкции, которая изготавливается, и подобрать под дом. Если ступени можно сделать своими руками, то перила и стойку нужно заказывать. Они бывают как металлические, так и деревянные.

Устройство винтовой лестницы:

1. С одной стороны ступени крепятся к стойке, а с другой – к перилам.
2. Стойка имеет специальную плоскую деталь с отверстиями (фланец), к которой крепится ступень.
3. Специальными анкерными болтами крепится стойка к полу.
4. Монтаж ступеней можно начинать, когда стойка уже установлена.

Также нужно рассчитывать на то, что последняя ступень изготавливаемой конструкции должна подходить к верхнему этажу.

У такого типа лестницы есть масса декоративных деталей. Различные крепления и украшения имеются в каждом комплекте. Лестничный проем винтовой конструкции представляется в виде круга.

Покраска лестницы из дерева

Покраска состоит из подготовки, самой покраски и нанесения защитного слоя.

Процесс покраски подобной конструкции состоит из 3-х частей :

1. Подготовка.
2. Покраска.
3. Защита лаковым слоем.

Каждая часть лестницы должна быть готова к покраске. Подразумеваются такие типы работ:

1. Шпаклевка.
2. Шлифовка.

Шпаклевать нужно специальными смесями, которые подходят исключительно для дерева. После того как слой шпаклевки подсох, можно приниматься шлифовать поверхность. Есть 2 этапа шлифовки. После грубого, поверхностного первого этапа нужно подождать несколько дней. Перед второй шлифовкой нужно осмотреть древесину на наличие ворсинок. Их обязательно нужно обдуть воздухом.

После шлифовки доска должна быть гладкой и идеально ровной. Только после этого можно наносить защитное покрытие.

Прежде чем покрыть данную конструкцию краской, необходимо нанести грунтовку. Лучше всего грунтовку подобрать в тон покраски. Если краска не устраивает или есть предпочтения натуральному рисунку, можно использовать морилку. Она качественно подчеркивает уникальный узор древесины. От качества лака и морилки зависит срок службы самой конструкции, так что лучше не экономить. Покрытие лаком происходит после того, как подсохнет краска (морилка) и происходит она в три этапа (лак наносится три раза, каждый раз, когда предыдущий слой подсох). Образовавшиеся пузырьки нужно зашлифовать.

В целом, деревянная лестница своими руками может быть с легкостью построена без использования услуг сторонних специалистов. Стоит лишь определиться с типом лестницы и посвятить строительству немного времени и внимания.

Размеры и форма конструкции

• Высота сооружения определяется высотой расстоянием между полом и потолком. При этом высота между витками, если винтовая лестница делает хотя бы полтора оборота, должна быть не менее 2 м. Иначе подниматься и спускаться придется, пригибая голову.
• Ширина и высота ступеней винтовой конструкции связаны тем же соотношением, что и на маршевой: сумма двух высот подступенка и глубины проступи должна быть равна 60–63 см. Нарушения пропорции может сделать конструкцию вовсе непригодной для движения.

Форма проступи трапециевидная, то есть, опору для ступеней она предоставляет разную. Важно найти такие параметры, чтобы по центру проступи ее ширина соответствовала рассчитанной – не менее 29 см. При этом на дистанции в 15 см от оси крепления величина должна быть не менее 10 см.

• Сделать перила необходимо: конструкция и так не слишком удобна, а без ограждения ее травмоопасность резко увеличивается.

Крепления ступенек

Несущие элементы, которые предполагает конструкция винтовой лестницы, могут различаться. Соответственно, существуют различия и в способах креплений ступенек. Можно сконструировать винтовую лестницу, которая основывалась на тетивах.

Тетивы должны обладать сложной формой спирали, а потому строительство подобной лестницы не удастся выполнить без серьезных технических умений.

Интересно, что конструкция винтовой лестницы может и не предполагать опорной балки. Это значит, что придется выполнять соединение забежных ступеней друг с другом, а также с прочными перилами, крепление которых осуществляется к балясинам.

Помимо этого, нужно провести прочное закрепление последней ступени на перекрытии. Все это позволит распределить нагрузки очень равномерно и обезопасить конструкцию.

В большинстве же случаев, конструкция винтовой лестницы основывается на массивной центральной стойке.

В роли стойки стоит использовать трубу, имеющую 5-сантиметровый диаметр и довольно толстые стенки. Помните, что основная стойка должна стоять идеально вертикально.

Как построить винтовую лестницу из металла на второй этаж?

Приступая к разработке проекта и поиску чертежей, первым делом важно определиться, каким способом будет изготавливаться металлоконструкция. Ковка смотрится очень красиво, но реализовать проект сможет далеко не каждый. Гораздо проще использовать сварочную технику. Литые лестницы из металла предполагают наличие дорогого оборудования, и выполнить работу своими руками будет очень сложно.

Гораздо дешевле при изготовлении конструкции использовать обычный металл. Хотя чугунные или медные лестницы выглядят более благородно, цена готового варианта высока. Сталь стоит недорого, проста в использовании, относительно легко поддается формированию и прочна. Алюминий более мягкий и дорогостоящий материал, поэтому винтовая лестница из алюминия имеет ограничения по силе нагрузок.

Разрабатывая чертеж, нужно снять следующие размеры:

• расстояние от пола до потолка;
• расстояние до проема;
• диаметр проема;
• ширину ступеней;
• высоту шага.

Диаметр проема зависит от того, каким образом будет использоваться лестница. Если по ней будут только подниматься люди, то достаточно 100-105 см, а если по лестнице будут переносить габаритные предметы, мебель – не менее 300-310 см.

Как построить винтовую лестницу на второй этаж: этапы проведения работ

После разработки проекта, покупается необходимое количество материала. Рекомендуется отдать предпочтение металлу толщиной около 5 мм. Далее по чертежу нарезаются ступени нужного размера клинообразной формы. В качестве опоры используют металлическую трубу. Монтаж винтовой лестницы включает проведение следующих видов работ:

1. Монтаж опоры. Верхняя и нижняя часть трубы крепится к полу и потолку с помощью дюбелей 150 мм. Нижний край можно забетонировать на глубину около 40-50 см.
2. Установка ступеней осуществляется с помощью брусков-фиксаторов из дерева. Фиксаторы нарезаются нужного размера и используются в качестве опоры для удаленного края, когда узкая часть ступени приваривается к опорному столбу.
3. Крепление поручней. Устанавливать поручни или нет зависит от желания заказчика. Это необязательный элемент, но все же ради безопасности многие владельцы домов производят их монтаж. Поручни могут быть деревянными, металлическими и кованными. Однако лестницы без перил смотрятся более изящно.
4. Проведение декоративных работ – важный и один из самых трудоемких этапов. Особенно сложно приходится тем, кто решил украсить металлическую лестницу кованными элементами.

После сбора конструкции стоит удалить все окалины, заусенцы и отшлифовать стыки и наплывы металла.

Чертеж винтовой лестницы

Как построить винтовую лестницу из металла: основные правила

Каждый владелец загородного дома желает, чтобы лестница была не только красивой, но и максимально удобной, практичной. При изготовлении винтовой лестницы своими руками рекомендуем учитывать следующие правила, а именно:

• при изготовлении деталей конструкции не стоит делать подступенки. Они дают возможность ноге полностью опираться на плоскость ступеньки, что удобно и более безопасно. Без подступенки нога никогда не соскользнет с лестницы;
• оптимальная ширина прохода составляет 2 м, обычно этого достаточно для любых передвижений по лестнице;
• прочность конструкции нужно рассчитывать так, чтобы она могла выдержать нагрузку минимум 2 взрослых.

Чтобы ступени были более практичными, металл обшивают древесиной. В этом случае передвижение человека по лестнице будет бесшумным, а конструкция станет более прочной.

Подготовка чертежа и что нужно учитывать при расчетах

Качество будущей конструкции, построенной из профильной трубы, зависит от правильности выполнения подготовительной работы и разработки чертежа. Подготовив чертеж, можно полностью разобраться с размерами будущего строения.

Кроме этого таким путем, можно увидеть, как будет смотреться будущий проект. Грамотно составленный чертеж лестницы из профильной трубы существенно облегчает работы по сборке. Поэтому на нем все нужно изобразить очень детально.

Также на подготовительном этапе нужно сделать разметку и нарезку профильных заготовок под необходимые размеры. Если планируется изготавливать несложную конструктивную модель, то тщательный расчет  разметки не понадобиться. Но, для сложного строения все детали потребуют нумерации, чтобы не запутаться в ходе сборки.

Когда ступеньки при строительстве лестницы делают из фанеры или древесины, то необходимо произвести их заготовку в нужных размерах.

Для дополнительного крепежа к полу берут модули для сборки лестницы из профильной трубы. Это условие необязательно. Монтирование модулей для сборки  выполняется только в тех ситуациях, когда важно уменьшить вибрацию при пользовании конструкцией. Если принято решение устанавливать модули для сборки, то их нужно учесть при разработке схемы.

Как построить винтовую лестницу своими руками

Если речь идет про наружные лестницы, выполняющие чисто служебные функции, упор надо сделать на прочность и долговечность, а значит и составляющие необходимо выбирать соответствующие. Такие изделия не требуют дополнительной отделки и называются открытыми.

Если же предполагается изготовление винтовых лестниц для дома и дачи, то для придания внешней привлекательности, металлический каркас следует обшить декоративными панелями, поставить деревянные ступени, алюминиевыми перилами и поручни из массива или ПВХ. Это закрытый вариант.

Поворотная лестница на двух косоурах

Если предполагается делать лестницу на двух косоурах, то их длины будут равны 8,5 м для внешнего и 3,8 м для внутреннего (рассчитано ранее). Вы можете заказать сварку профиля на металлобазе или изготовить каркас из стали своими руками.

Вам понадобится металлический профиль с прямоугольным сечением. Вырезаем из него «косынки», одни по высоте подступенка, другие по глубине проступи. Далее свариваем их вместе под прямым углом. В итоге должен получится каркас в форме «лесенки».

Если Вы решили построить винтовую лестницу с открытым каркасом, который виден и не скрыт обшивкой, то тщательно поработайте со сварочными швами, чтобы их не было заметно. Готовую конструкция покройте эмалью.

Далее устанавливаем деревянные ступени. Проступь можно прикрутить саморезами к профилю или закрепить с помощью уголков, установленных во внутренней части каркаса.

Обязательно установите ограждения. По внешней стороне марша перила из нержавеющей стали можно приварить к каркасу ступеней, а по внутренней – прикрепить к стене. Стену внизу лучше защитить калошницей. Стойки перил привариваются на расстоянии 60 см друг от друга. Высота поручня – 90 см, пространство между стойками должно быть закрыто панелями или леерами. Также можно установить алюминиевые перила для лестниц. Отделка металлической лестницы завершена.

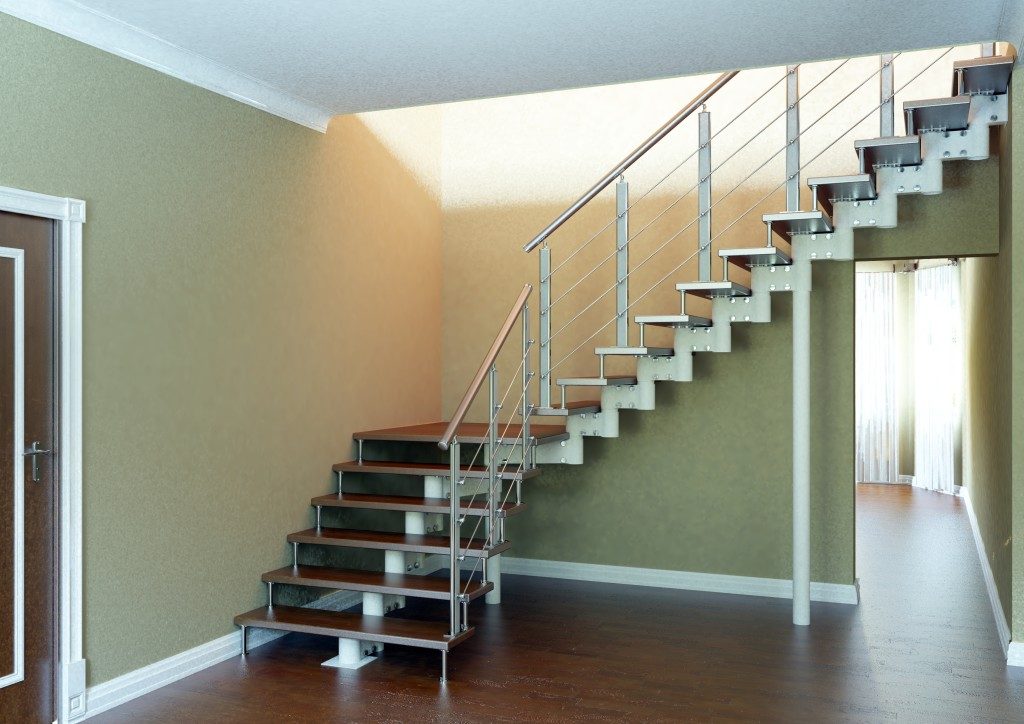

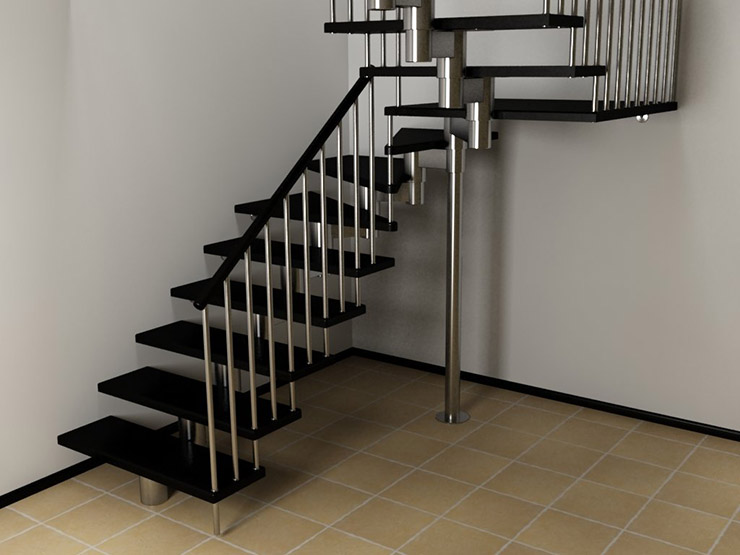

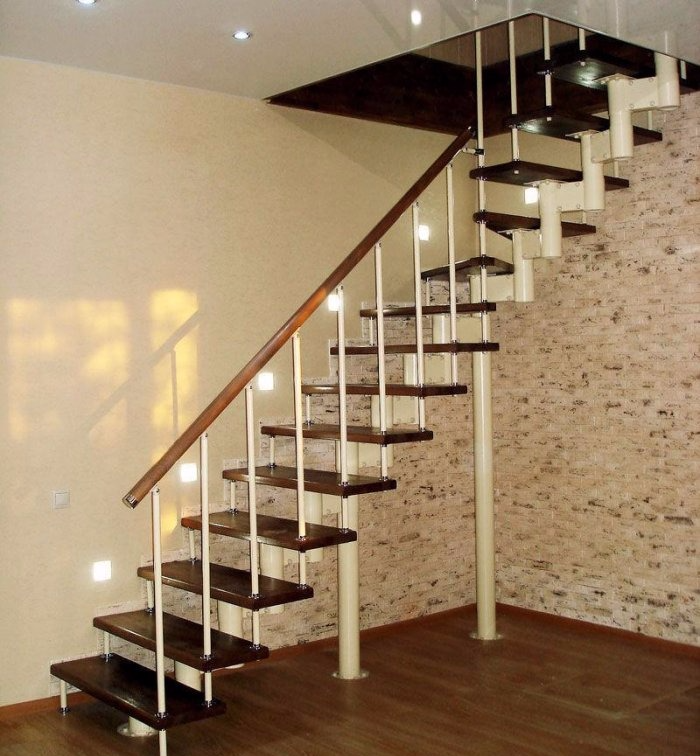

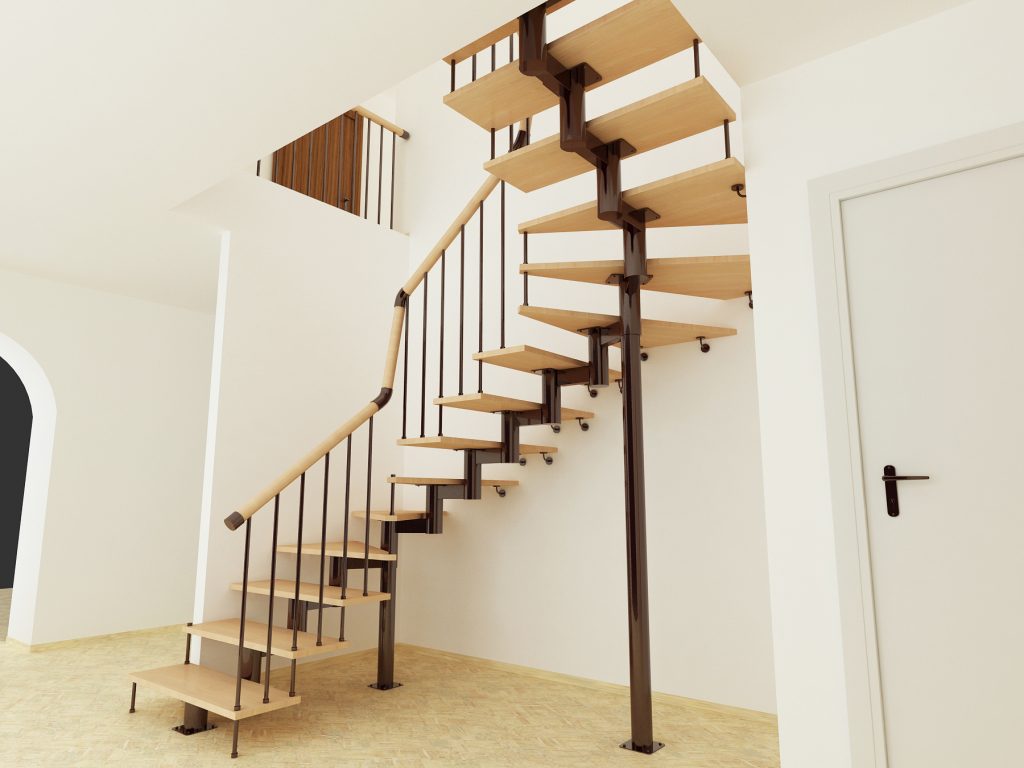

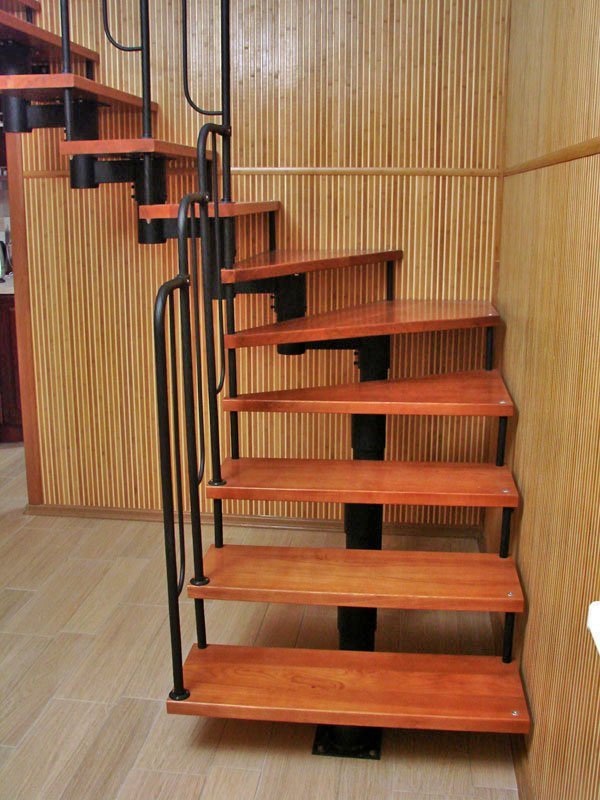

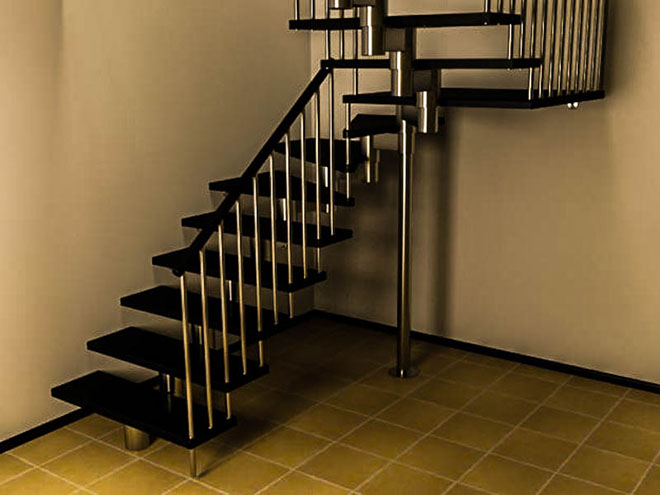

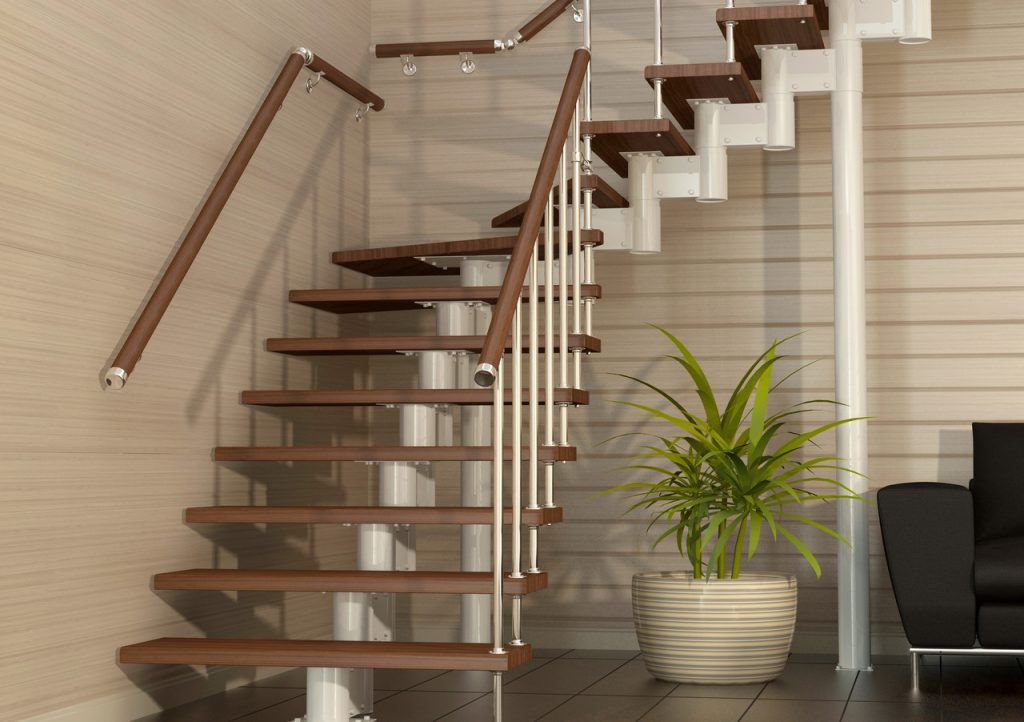

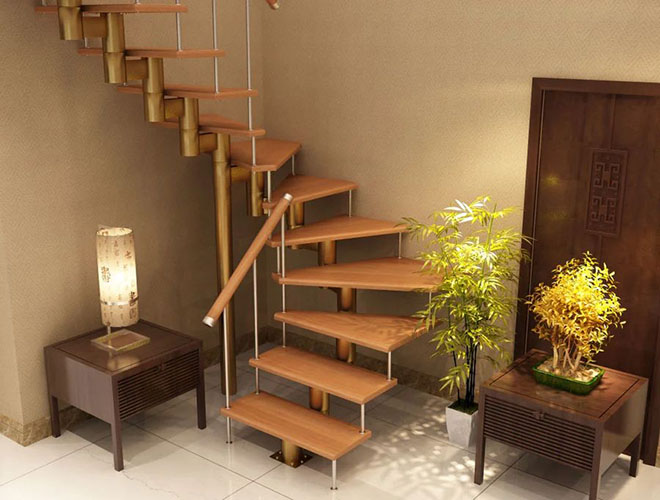

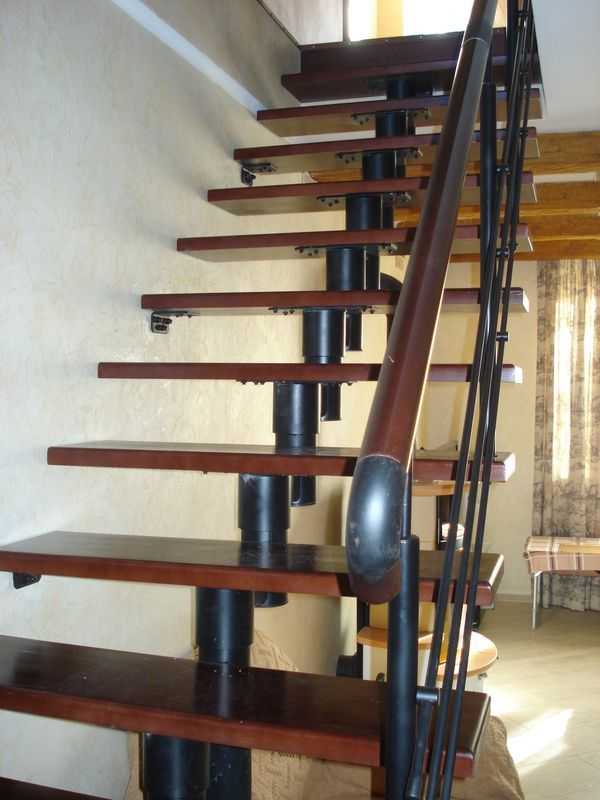

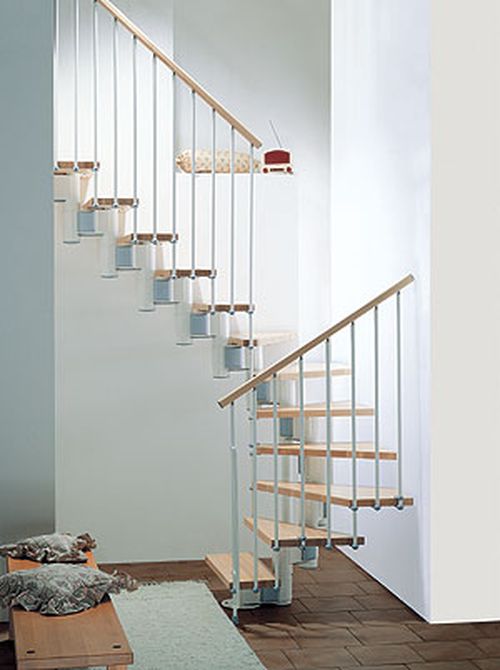

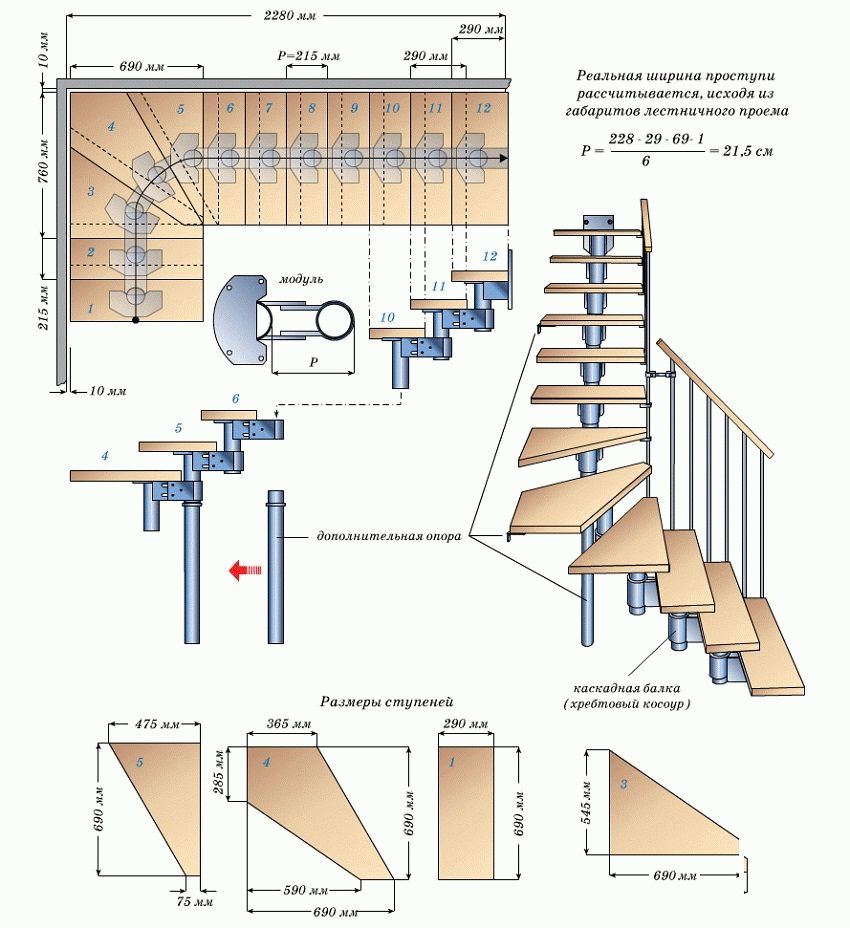

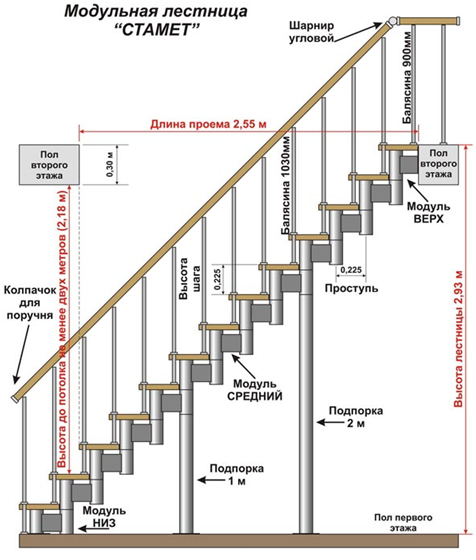

Модульная винтовая лестница на центральном косоуре

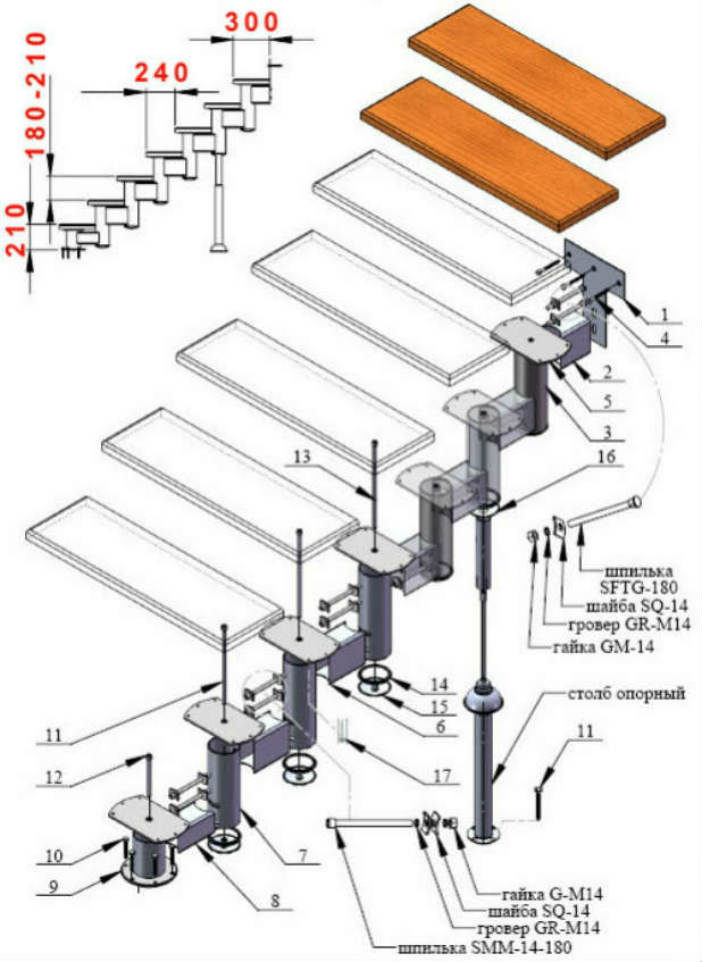

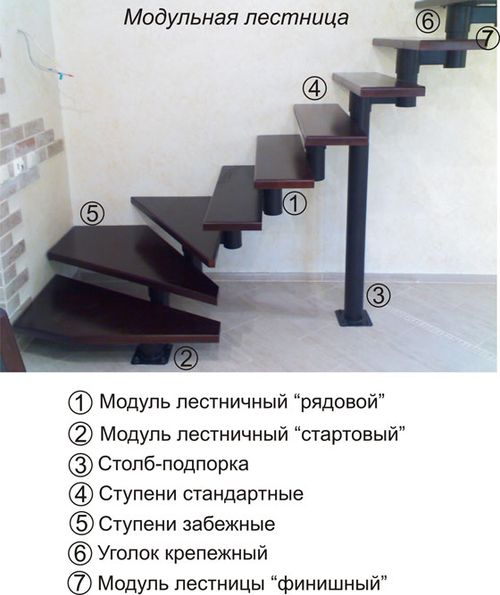

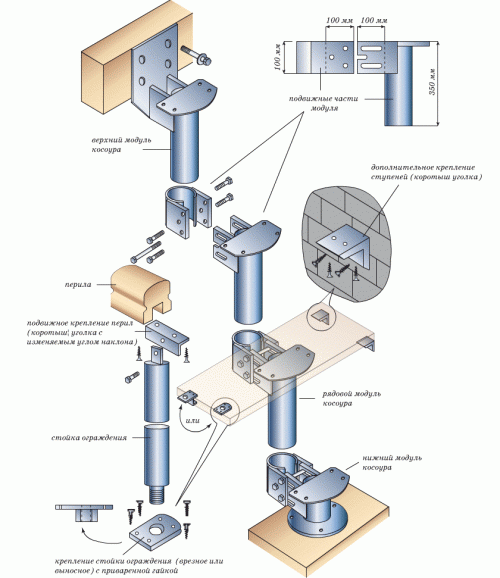

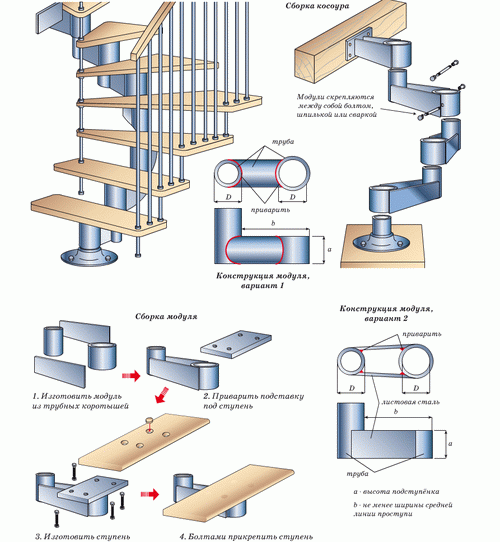

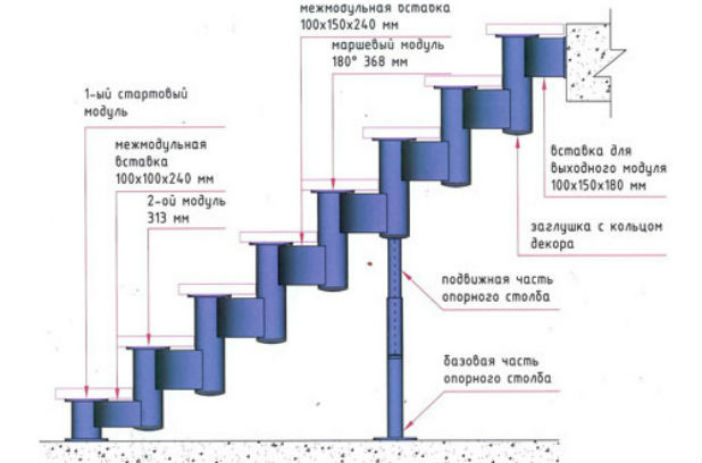

Сборная или модульная лестница в основе имеет один косоур, состоящий из отдельных секций, которые образуют жесткую несущий элемент — хребет, именно поэтому подобная конструкция также носит название «хребтовая лестница». Каждая секция выставляется по высоте и направлению и закрепляется. Под каждую четвертую ступень устанавливается стойка-опора. Сборные лестницы имеют простую конструкцию и устанавливаются за считанные часы.

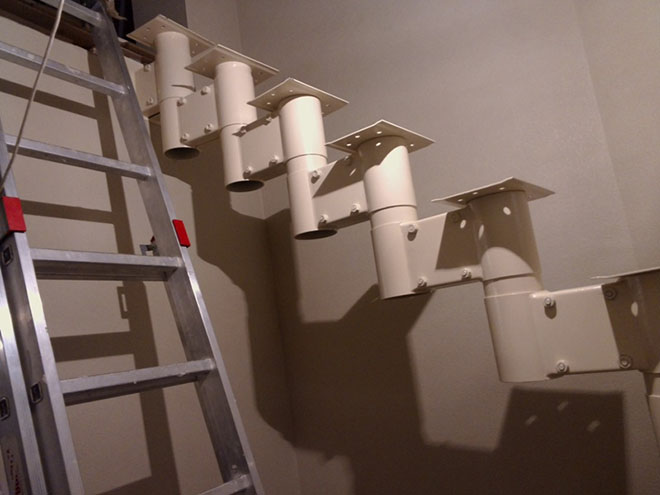

После того, как металлический каркас смонтирован, необходимо установить деревянные ступени. Это делается с помощью саморезов. Сборные винтовые лестницы из нержавейки не нуждаются в дополнительной отделке и прекрасно вписываются в современный интерьер.

Видео инструкция по сборке модульной лестницы

Спиральная лестница на столбе

Изделие с центральным столбом или опорной трубой — классическая конструкция винтовой лестницы, пригодная для любых помещений. Она очень компактная, простая в изготовлении и монтаже. Давайте посмотрим как сделать винтовую лестницу своими руками.

Для каркаса центрального столба понадобится толстостенная труба соответственной длины. И труба потоньше и большего диаметра для изготовления гильз. Последнюю нужно нарезать на равные части так, чтобы получились гильзы высотой 230-260 мм. Отрезать надо строго перпендикулярно трубе, иначе ступени будут под наклоном.

Плотность установки гильз, которые мы будем нанизывать на центральную стойку, должна быть максимальной – без перекосов и щелей. Если вы выбрали слишком большой диаметр гильз, у Вас образуются зазоры. Чтобы их закрыть можно сделать кольца-уплотнители из трубы нужного диаметра. Потом кольца ввариваются в гильзы и шлифуются фрезером.

Чтобы изготовить ступени одинаковой формы можно использовать специальный кондуктор. Мы его сделаем из деревянных кусочков ДСП и оправки для трубы.

Теперь свариваем части ступеней под нужным углом, вкладывая их в кондуктор. Одновременно привариваем ступень к гильзе. По завершению отчищаем швы от заусенцев.

Монтаж модульной лестницы заключается в том, чтобы аккуратно нанизать гильзы на центральную стойку и разместить получившуюся конструкцию в подготовленном месте. Для большей надежности и устойчивости нижний конец стойки можно залить бетоном.

Когда установка винтовой лестницы завершена, выставляем ступени в нужные положения, придерживаясь необходимого угла. Надежно фиксируем и свариваем гильзы между собой. После грунтовки и окраски поверхностей конструкции, укладываем ступени на получившийся каркас. По необходимости проводим отделку металлической лестницу декоративным элементами. Сборка винтовой лестницы окончена.

Видео: монтаж винтовой лестницы с центральным столбом

Винтовые лестницы своими руками чертежи, эскиз, расчитать

Винтовые лестницы все чаще притягивают внимание людей благодаря своей нестандартной конструкции. Изящные линии и форма лестницы придадут уникальности любому помещению и интерьеру.

Разнообразие форм таких лестниц позволяет использовать их в любых целях. Проектирование винтовой лестницы — важный этап, как и для любой другой конструкции. На данном этапе вы создадите детальные чертежи каждого элемента и всей конструкции в сборе, что необходимо для более ясного понимания и представления итога строительства.

Особенности проектирования винтовых лестниц

Проектирование лестниц обычно выполняется совместно с проектированием дома, но по разным причинам эти проекты разделяют. При проектировании вы должны определить следующие моменты:

1. Место расположения лестницы.
2. Материал изготовления.
3. Тип конструкции.
4. Расчет всех параметров лестницы.
5. Разработка чертежей и схем расположения.
6. Создание 3D-модели лестницы (не обязательный пункт).

Результат каждого из перечисленных пунктов, в первую очередь, зависит от ваших предпочтений и от условий, в которых необходимо разместить лестницу.

Давайте рассмотрим каждый из них подробно.

Выбор места расположения

Удобство использования винтовой лестницы заключается в том, что она может быть расположена практически в любом месте. Особенно если у вас изначально не предусмотрен лестничный проем под нее.

При наличии небольшого пространства лестница может компактно разместиться в углу помещения, не создавая помех.

Благодаря определенным типам конструкций вдоль стены общей комнаты или даже по центру помещения лестница не создает особых помех и не кажется лишней в интерьере. Наличие открытых ступеней не препятствует обзору, что делает лестницу практически не заметной.

Искусный дизайн также позволяет размещать по центру помещения даже конструкции с закрытыми ступенями, тем самым они не только не создают помехи или дискомфорт, но и наоборот становятся центральным акцентом всего интерьера.

Эксплуатация винтовых лестниц не ограничивается внутридомовым пространством. Они также довольно широко используются и как уличные лестницы, для  доступа на второй или мансардный этажи.

Материал изготовления

Вид винтовой лестницы и материал, из которого она будет строиться, должены выбираться исходя из условий, в которых она будет эксплуатироваться, и общего стиля помещения.

Исходя их этого, не рекомендуем строить уличную лестницу из дерева, так как данный материал очень подвержен воздействию внешних факторов.  Помимо этого использование деревянных лестниц внутри помещения не исключает необходимость в обработке их специальными пропитками для сохранения первоначального вида.

Что касается металлических и бетонных конструкций, то они часто используются как уличные лестницы для доступа на верхние этажи.

Металлические конструкции могут быть использованы и как эвакуационные лестницы.

Также оба материала широко применяются и для внутреннего размещения.

Конструкции винтовых лестниц

Винтовые лестницы могут быть выполнены на любой конструкции:

При выборе конструкции стоит обратить внимание, в первую очередь, на ступени, потому как именно от них зависит безопасность перемещения. В том случае если диаметр лестницы не большой, рекомендуется использовать открытые ступени. Из-за скошенной формы ступени остается не так много места для размещения ступни на проступи, как требуется для комфортной и безопасной эксплуатации лестницы.

Как рассчитать винтовую лестницу?

Расчет размеров винтовых лестниц на второй этаж мы описывали в этой статье. Сейчас опишем минимально допустимые требования к размерам, при которых возможна эксплуатация винтовой лестницы.

Основные требования касаются, конечно же, ступеней:

• Внутренняя часть ступени не должна быть менее 100 мм.
• В траектории движения минимально допустимая ширина 200 мм.
• Внешняя часть не более 400-500 мм.

При строительстве не забывайте про минимальный диаметр винтовой лестницы, не желательно делать его меньше 140 см.

Схемы и чертежи

Неотъемлемой частью проекта винтовой лестницы являются схемы и чертежи. Исходя из выбранных и рассчитанных выше параметров, вы должны создать чертеж, на котором будут отмечены все размеры и будет представлен внешний вид лестницы после монтажа.

Для этого нужно сделать общий чертеж в двух проекциях (вид сбоку и сверху).

Чтобы не загромождать один чертеж большим количеством информации, отдельно начертите и разметите каждый элемент конструкции.

В проекте должны быть разъяснения, каким образом должна производиться сборка и в каком порядке.

Для того чтобы получить представление, как лестница будет выглядеть именно в вашем помещении, возможно создание 3D-модели.

Для этого потребуется внести в программу все параметры помещения и лестницы, после этого можно будет создать чертеж.

В том случае если вы решите самостоятельно создать подобного рода модель, воспользуйтесь видео-инструкциями на эту тему:

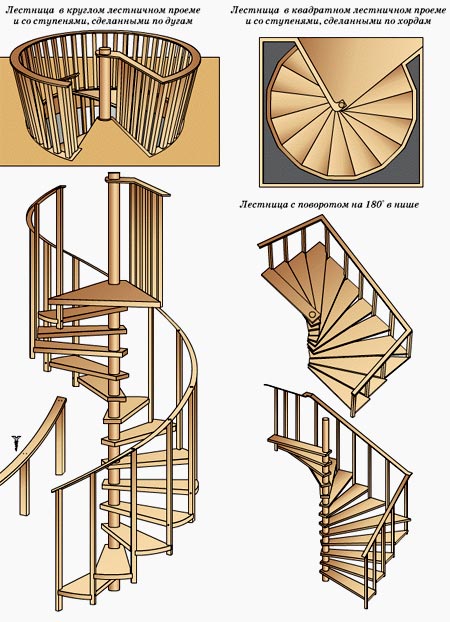

Типы винтовых лестниц

Винтовые лестницы отличаются друг от друга разнообразием конструкций, дизайнерскими особенностями и размерами. В плане расположения они подразделяются на:

• конструкции, примыкающие к стене;
• которые крепятся к вертикальной стойке.

Конструкции первого типа имеют многоугольную форму, напоминающую по очертанию стены. Один край ступенек прикрепляется к стене, а между собой они соединены посредством тетивы или находятся на косоурах. В дополнительной опоре данная конструкция не нуждается, за счет перил достигается ее максимальная жесткость.

А вот второй типа конструкции подразумевает наличие дополнительной опоры в виде вертикальной стойки, к которой закреплены ступени и разделены радиально друг с другом посредством больцев. Удобные перила обеспечивают максимальную надежность такой лестницы.

Винтовые лестницы по материалу разделяются на:

• деревянные;
• металлические;
• пластиковые;
• стеклянные.

В качестве примера для описания сборки винтовой лестницы своими руками мы возьмем деревянную конструкцию.

Декорирование винтовой лестницы

Существует три основных «классических» стиля винтовых лестниц: замковый, ковка и Прованс.

Замковый стиль подразумевает декорирование ступеней камнем или плиткой, а также использование каменных балясин при устройстве перил.

Замковый стиль подразумевает декорирование ступеней камнем или плиткой

Прованс наоборот требует присутствия в конструкции лестницы дерева, поэтому если вы выберете этот стиль, логичным  будет сделать деревянные накладки на ступеньки и перила.

Прованс наоборот требует присутствия в конструкции лестницы дерева

Ну и кованый стиль требует наличия кованых элементов (чаще всего это перила). Этот стиль  хоть и сравнительно дорого обходится, но зато оформленная ковкой лестница может стать главным украшением вашего дома.

Кованый стиль требует наличия кованых элементов

Лестницы из дерева

Дерево использовалось в строительстве с древних времен. Это прочный материал, с которым очень легко работать, адаптируемый к вашим потребностям и который может быть изготовлен без особых трудностей и навыков.

Чтобы построить лестницу, необходимо выбрать очень крепкую породу деревьев, так как она загружена определенной нагрузкой. Лучше всего подходит для этой цели:

• Челюсть;
• Дуб;
• Береза;
• Люмен;
• Бук

Самая красивая древесина — дуб, но стоит она дороже, чем береза или сосна. Все плиты должны быть тщательно проверены на наличие узлов, стружек и других дефектов, влияющих на надежность материала.

Перед использованием древесины в строительстве необходимо держать ее в доме в течение 3 дней, чтобы высушить и избежать дальнейших деформаций конструкции. Затем дерево следует дезинфицировать антисептиком:

• Уксус и содовую;
• Соль и борная кислота;
• Сульфат меди и другие.

Поскольку дерево легко воспламеняется, лестницу возле камина и других возможных источников возгорания построить невозможно. Важно также помнить, что дерево не любит постоянные колебания температуры. Это снижает долговечность и надежность материала, поэтому нет необходимости строить лестницу в доме с неравномерным нагревом.

Рекомендации при сооружении и установке

Выбор винтовой лестницы – дело довольно индивидуальное. Тем не менее, есть некоторые нюансы, которые нужно знать в любом случае. Итак, чтобы спроектировать и построить практичную и безопасную спиральную конструкцию необходимо учитывать следующие моменты .

1. Самой удобной в использовании считается круговая конструкция с шириной пролета свыше 80 см. При этом ее диаметр составит около двух метров. В расчетах учитывается толщина центральной опоры и ширина проема для лестницы в межэтажном перекрытии при свободном вхождении всей конструкции с поручнями и ограждением. Готовая лестница может иметь многоугольную, прямоугольную или овальную форму.

1. Удобными в эксплуатации считаются ступени имеющие размеры:

• глубина степеней у опорной стойки не менее 10 см.;
• максимальная ширина не более 40 см,
• глубина в середине ступени около 20 см.

1. Ширину ступеней определяют в зависимости от размеров подготовленного проема в межэтажном перекрытии. Количество ступеней рассчитывают, исходя из высоты помещения и толщины материала заготовок. Не следует выбирать высоту ступени менее 18 см и более 20 см.
2. Рекомендуется изготавливать ступени без нижней части – подступенков. Это существенно повысит безопасность пользования лестницей. При движении по ней нога будет иметь прочную опору и не соскользнет даже на самых крутых и узких лестницах.

1. Высота прохода выше двух метров позволит человеку любого роста комфортно перемещаться.
2. При выборе места для крепления опоры необходимо выбрать такую площадку, которая сможет выдержать большую массу самой конструкции и вес хотя бы двух человек.

Совет!Если разместить ступени немного внахлест, то общая прочность конструкции существенно возрастет. Кроме того, рекомендуется ее дополнительно укрепить, установив кронштейн между передней частью и задней частью двух соседних ступеней.

Расчеты основных параметров лестницы

Высота межэтажной лестницы рассчитывается от пола первого этажа до пола второго этажа. Для правильного расчета необходимо учитывать межэтажные перекрытия. Чтобы узнать, сколько ступеней необходимо сделать, нужно расстояние между этажами разделить на высоту ступенек. Учитывают целое число, остаток нивелируется высотой нижней ступеньки. Она может быть чуть ниже или выше остальных.

Количество ступеней и их ширина в лестничных маршах первого, второго и последующих этажей должны быть одинаковыми, это значительно снижает вероятность травматизма. Ширина конструкции – не менее 90 см, если в доме большое количество жильцов, то ширина марша должна быть такой, чтобы на ней могли разойтись 2 взрослых человека средней комплекции.

Угол наклона не должен превышать 40°, более крутые лестницы неудобны при эксплуатации, а количество ступеней на каждом пролете составляет до 16 штук.

Высота ступеней может колебаться в диапазоне от 130 до 170 мм. Ширина проступи (горизонтальная площадка ступени, на которую встает нога при подъеме по лестнице) рассчитывается так, чтобы на ней полностью умещалась стопа взрослого человека: от 280 до 350 мм. Эти параметры нужно знать при расчете любой лестницы. Размер и конфигурация лестничных площадок зависит от конструктивных особенностей лестницы. Конструкция состоит из нескольких элементов:

• лестничные косоуры или тетива – это несущие опорные балки ступеней;
• проступь – это горизонтальное основание ступени, на которое ставится нога;
• подступенок у лестницы – это высота между соседними проступями;
• балясины лестницы – невысокие столбики, поддерживающие перила лестниц;
• подперильник – это планка, к которой крепятся балясины, подперильник является скрытым элементом и закрывается перилами.

Если самостоятельно рассчитывать лестничные пролеты никогда не приходилось, следует доверить эту работу специалистам и возводить лестницу по уже готовым чертежам.

Винтовые лестницы из бетона своими руками чертежи

естница — конструкция, позволяющая человеку «подняться над собой», в самом прямом смысле этих слов. Разнообразие моделей лестниц, как и материалов для их изготовления, достаточно велико, однако общие принципы едины, и если вы сумеете сделать один вид лестницы , то сделаете и все последующие, сколько бы их ни было. В настоящей статье мы поговорим об изготовлении винтовых и бетонных лестниц своими руками основных принципах проектирования и изготовления лестниц, расскажем, как правильно сделать лестницу, не зависимо от того, где она будет использоваться.1. Винтовая лестница своими руками. 1.1 Конструкция винтовой лестницы. 1.2 Изготовление винтовой лестницы своими руками. 2. Бетонная лестница своими руками. 2.1 Комбинированная бетонная лестница своими руками. 3. Советы по устройству винтовой и бетонной лестницы. 4. Вопросы по устройству винтовой и бетонной лестницы.

Бетонная лестница

Если вам необходимо, чтобы лестница прослужила довольно долго, имела презентабельный и весомый вид, и при этом была довольно прочной и надежной, вам подойдет конструкция из бетона. Она основательна и очень прочна, а также свидетельствует о благосостоянии владельца дома, его презентабельности и достатке. Но она требует более тщательных расчетов и выполнения некоторых требований во время сооружения.

Таким образом, сооружение винтовой лестницы при наличии правильных расчетов и определенных навыков – дело довольно простое. А выглядеть и служить она на даче или в коттедже будет отлично, так как, создавая уникальный шедевр, вы вкладываете в него свою любовь и душу, а это очень важно.
