ГОСТ 8717.1-84 и 8717.0-84. Ступени железобетонные и бетонные

Пожарные и эвакуационные лестницы

В соответствии с Федеральным законом от 22 июля 2008 года № 123-ФЗ «Технический регламент о требованиях пожарной безопасности», в зависимости от назначения лестницы делятся на пожарные и эвакуационные.

Эвакуационные лестницы — лестницы, предназначенные для эвакуации людей из зданий, сооружений и строений при пожаре.

Пожарные лестницы — лестницы, предназначенные для обеспечения тушения пожара и проведения аварийно-спасательных работ.

К пожарным и эвакуационным лестницам предъявляются разные требования. В этой статье мы рассмотрим требования нормативных документов, которые применяются к пожарным лестницам. О требованиях к эвакуационным лестницам Вы можете почитать в статье Требования к эвакуационным лестницам

Стандартные ступени лестницы

Помимо всего прочего, при расчете лестниц строители должны учитывать и требования хозяев:

• Подходящее оформление.
• Эстетичный вид.
• Комфорт.
• Безопасность.

И плюс к этому – соответствие ГОСТ и СНиП, чтобы лестница могла не только радовать глаз, но и служить долгие годы. Именно эти оптимальные размеры ступеней лестницы в частном доме, а также некоторые другие, не менее важные, параметры обеспечивают безопасное движение по сходням. Это особенно актуально для семей, где проживают дети или пожилые люди. Сама лестница может быть любой по дизайну и внешнему виду – это зависит исключительно от личных предпочтений. Но правильные размеры лестницы на второй этаж – залог ее удобства и безопасности.

Выбор покупателей чаще всего останавливается на деревянных конструкциях: самых прочных, устойчивых и красивых.

Самыми удобными и безопасными по праву считаются стандартные ступени. Их параметры так же регламентированы: высота 15-19 см, а ширина – 30. В обычной деревянной лестнице ширина равняется 27 см, однако на поворотах или на марше на ступеньку наползает так называемый свес (или носик). Его ширина как раз равна недостающим трем сантиметрам.

Виды ступеней, их основные критерии

В регламентирующих государственных стандартах и строительных нормах обязательно имеются сведения о базовых габариты лестничных элементов.

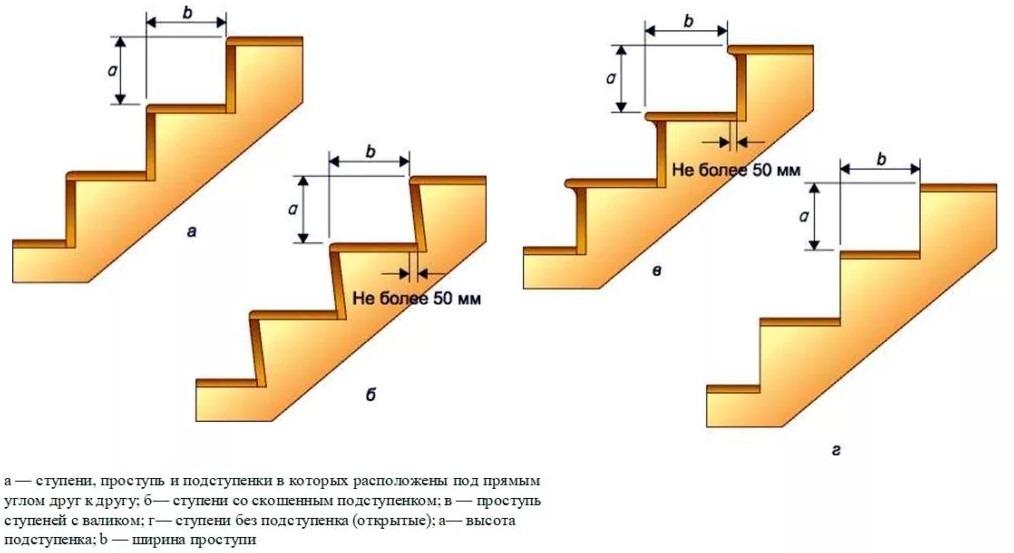

В зависимости от выбранного проекта ступени могут быть разные: прямые, поворотные с углом 90⁰, 180⁰ и с произвольным углом, а также винтового типа. Вне зависимости от типа выбранной модели, выполняются размеры ступеней строго по ГОСТ.

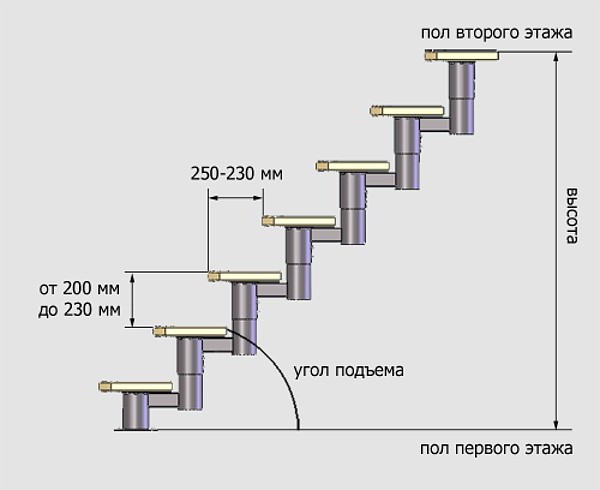

При моделировании будущего изделия определяют параметры, отображенные на рисунке:

Ширина пролета

Это один из базовых показателей, который характеризует размеры ступеней. За ширину пролета принимается свободное для перемещения пространство без учета поручней и ограждений. Для частного дома этот параметр должен быть не менее 70-80 см, но комфорт обеспечивает другой показатель равный 100 см.

Регламентирующий размеры ступеней лестницы ГОСТ не рекомендует снижать ширину пролета, однако при ряде обстоятельств допускается сужение участка лестницы до 60 см.

Ширина шага

Эта величина является базовой для расчета и согласуется с шириной шага человека. От значения параметра напрямую зависят габариты проступи и подступенка. Стандартные размеры ступеней необходимы для комфортного использования лестницы. При их определении был принят среднестатистический показатель шага взрослого человека 60-65 см. Важным условием к соблюдению является соотношение размеров проступи и подступенка, обозначенное на рисунке.

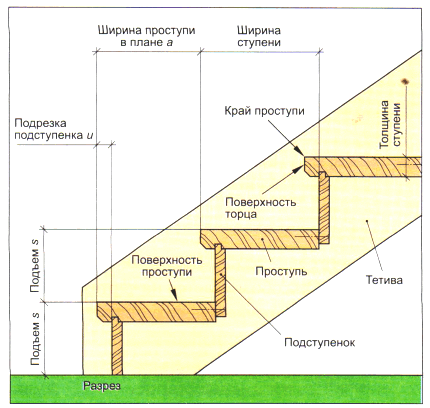

Ширина проступи

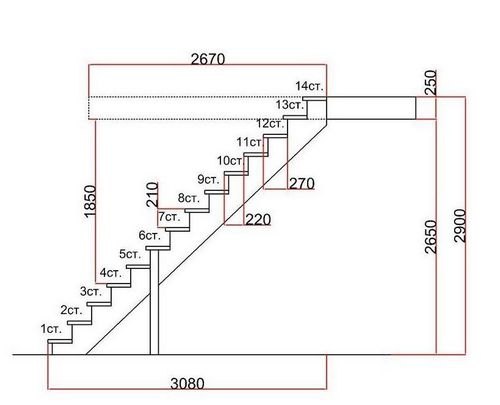

Расчет размеров ступеней лестницы в частном доме обязательно включают определение ширины проступи, которая обеспечивает удобство перемещения по конструкции. В среднем длина ступни человека составляет 25-27 см. Если проступь сделать меньшей ширины велик риск соскальзывания и падения.

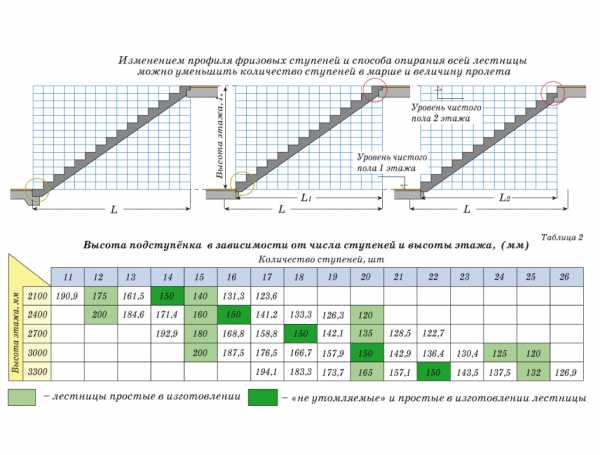

Высота подступенка

Этот размер ступенек для лестницы в доме определяет расстояние между поперечными элементами и в целом определяет высоту конструкции. Подступенок как элемент может отсутствовать, но его высота обязательно учитывается при проектировании и построении. Согласно ГОСТ этот элемент количественно должен составлять 15-22 см. Для его нахождения следует высоту марша на число ступеней. Полученные размеры лестничных ступеней следует проверить на соответствие равенству 2h+b=60-65 и при необходимости подкорректировать параметры.

Требования по ГОСТу

Согласно букве закона, лестничные перила должны конструироваться только с учетом общепринятых норм. В противном случае, у владельца конструкции могут возникнуть проблемы, особенно когда речь идет об общественных местах.

В каких случаях устанавливают перила

Для того чтобы не возникло проблем с надзорными органами в области строительства, при проектировании лестничных конструкций необходимо обязательно соблюдать требования действующего законодательства.

ГОСТ 23120–78 гласит, что любая лестничная конструкция, высота которой более трех ступеней должна иметь боковое ограждение. Но есть небольшая оговорка, это требование не относится к наружным капитальным конструкциям (имеется ввиду крыльцо здания), хотя и в этом случае устанавливаются парапеты с обеих сторон.

В данном случае перила играют, скорее, чисто декоративную роль

Нормативные документы гласят, что необходимость установки перил зависит от размеров лестничного пролета. Если его ширина не больше 125 см, то устанавливаются ограждения лишь с одной стороны, но при условии, если с другой стороны находится капитальная перегородка или стена.

Наличие капитальной стены позволяет не устанавливать вторые перила

Хотя для удобства в стену нередко монтируют поручень

Криволинейные лестничные конструкции огораживаются перилами с обеих сторон, а винтовые — лишь с одной, так как противоположный край ступени крепится к осевому блоку.

Чисто визуально поворотные лестницы только выигрывают от двухсторонних перил

Даже односторонних перил достаточно для обеспечения безопасности на винтовой лестнице

Винтовые лестницы на тетивах или косоурах могут не иметь осевого блока, так что нуждаются в перилах с двух сторон.

Лестница на косоуре с двухсторонними перилами

Винтовая лестница на тетивах с двухсторонними перилами

А вот такие лестницы хороши только в проекте. На деле же они довольно опасны

Официально признанные виды лестничных ограждений

Перилами повышенной надежности считаются ограждающие конструкции, которые изготовлены из монолитных или других сборных панелей и устанавливаются по краям лестничных пролетов. Чаще всего такие конструкции используются в общественных местах. Высота перил лестницы строго регламентирована нормативными документами.

В последнее время все чаще использую сплошные стеклянные перила, благодаря их отменному внешнему виду и таким же характеристикам

Самыми распространенными являются решетчатые, которые устанавливаются на вертикальных опорных столбах. Расстояние между ними заполняется перекладинами или наклонными прутами. Эта конструкция служит защитой и поддерживает поручень.

Пример простых и стильных перил, которые можно встретить во многих офисных зданиях

Параметры высоты перил

Во время проектирование лестницы, особое внимание необходимо уделять высоте ограждающей конструкции. ГОСТ и СНиП рекомендует использовать указанные ниже параметры: . жилые дома, должны быть оснащены высотой перил лестницы не менее 90 см, этот показатель взят из среднестатистических данных роста человека;

• жилые дома, должны быть оснащены высотой перил лестницы не менее 90 см, этот показатель взят из среднестатистических данных роста человека;

«Стандартные» перила для человека среднего роста

• в общественных учреждениях и домах, где есть дети младшего возраста, рекомендуется высота ограждения лестницы не менее 120 см. Балясины должны быть расположены строго вертикально. Это необходимо для того, чтобы маленькому ребенку было сложно взобраться по ним;

Взобраться по таким перилам ребенок никак не сможет

• высота перил для спортивных трибун должна быть не менее 60 см.

Перила на стадионе

Шаг Определяемся с конструкцией

Сегодня на рынке строительного оборудования лестницы из алюминия занимают, как говорится, львиную долю. Ведь в отличие от деревянных и стальных, помимо классических стремянок, в этом сегменте представлено множество моделей более сложного строения. Каждый вид имеет свои функциональные особенности, в зависимости от которых и сфера применения будет различна. Чтобы Вы могли выбрать алюминиевую лестницу, наилучшим образом подходящую под специфику Ваших работ, воспользуйтесь следующей таблицей.

Теперь, когда Вы знаете, какая конструкция алюминиевой лестницы будет наиболее удобна для выполнения предстоящих работ, нужно задуматься над тем, как высоко придется по ней забираться.

Эргономика

Теперь — несколько слов об удобстве.

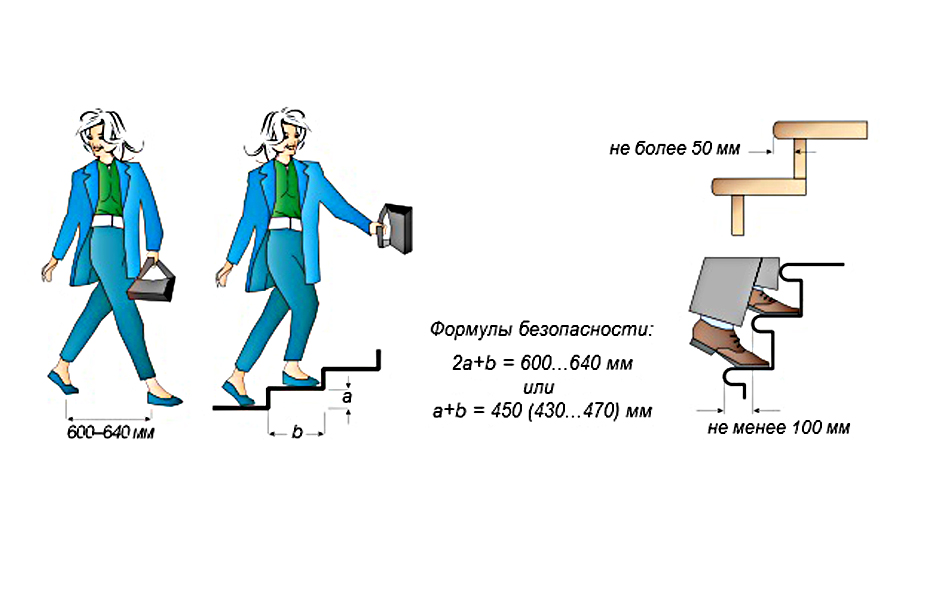

Оптимальный вариант с точки зрения эргономики — прямой марш с соотношением ширины проступи и высоты ступени 2:1. При этом в идеале ширина проступи не должна быть меньше длины стопы в обуви (для человека выше среднего роста — примерно 30 см).

При оптимальной ширине ступени в 30 см наиболее удобная высота подступенка — 150 мм.

В шаге от идеала: ширина проступи 300 мм при высоте ступени 170 мм.

Винтовая лестница (внутренняя и наружная) позволяет ощутимо сэкономить пространство. Зато она крайне неудобна при транспортировке габаритных предметов (мебели, гипсокартона, фанеры и т.д.). При отделке мансарды мне пришлось поднимать все крупногабаритные стройматериалы на веревках через ограждение балкона.

Минимальная ширина винтовой лестницы — метр, оптимальная — 1,2 метра. Она должна быть шире прямой потому, что часть ступени около опорной колонны имеет слишком узкую проступь, не позволяющую поставить на нее ногу. Эта особенность при ширине 90 см и менее не позволит разойтись двум движущимся в противоположных направлениях жильцам дома.

Ширина клиновидных забежных ступеней на повороте между маршами должна быть как минимум 10 см в узкой части и 26 см в середине марша.

Увеличить уклон, сохранив относительное удобство пользования, позволяет лесенка «утиный шаг». Ступени лестницы несимметричны: половина проступи имеет большую ширину, позволяющую комфортно ставить ногу, а вторая половина — меньшую, чтобы не мешать проносить вторую ногу к следующей ступеньке.

Ширина ступени лестницы

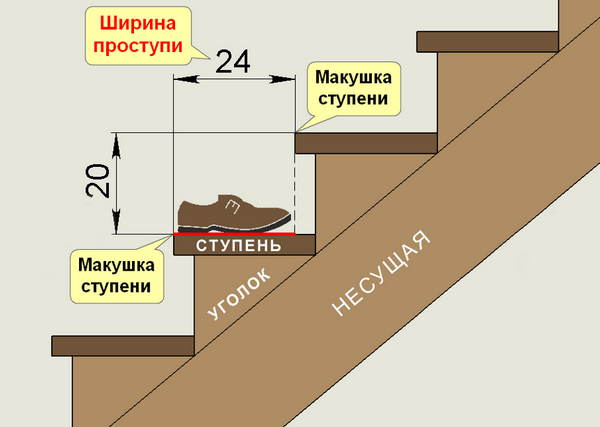

Средний размер стопы взрослого человека составляет 26 – 30 см. Для того чтобы чувствовать себя комфортно при спуске или подъеме по лестнице не менее 90% площади стопы должно опираться на ступень. Потому оптимальная ширина ступени должна быть от 23 до 27 см., а с учетом заступа (нахлеста одной ступени на другую, примерно 3 см.) 26 – 30 см. Такая ширина ступени лестницы примерно составляет половину шага человека и является максимально комфортной.

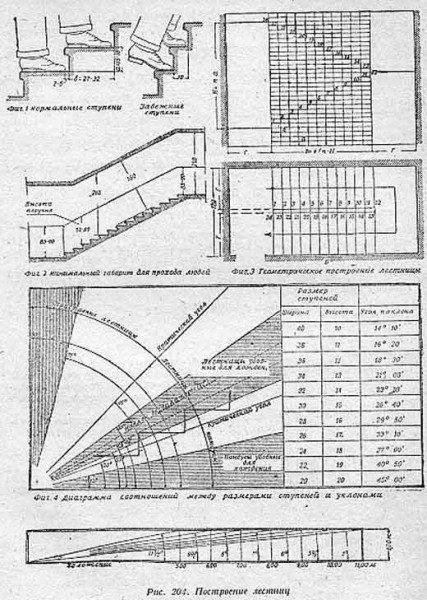

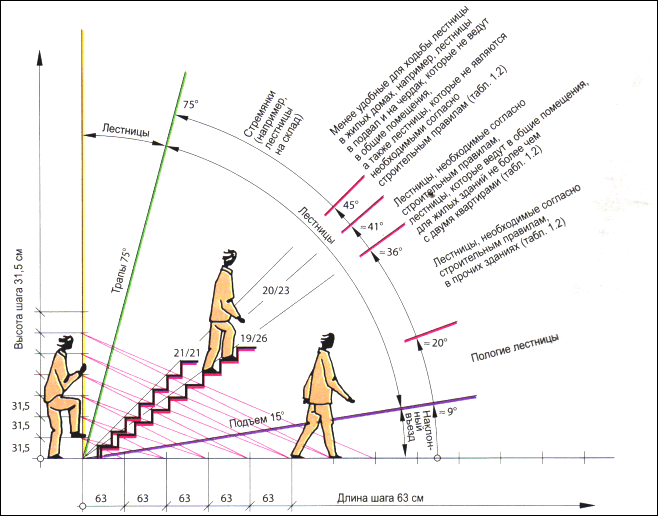

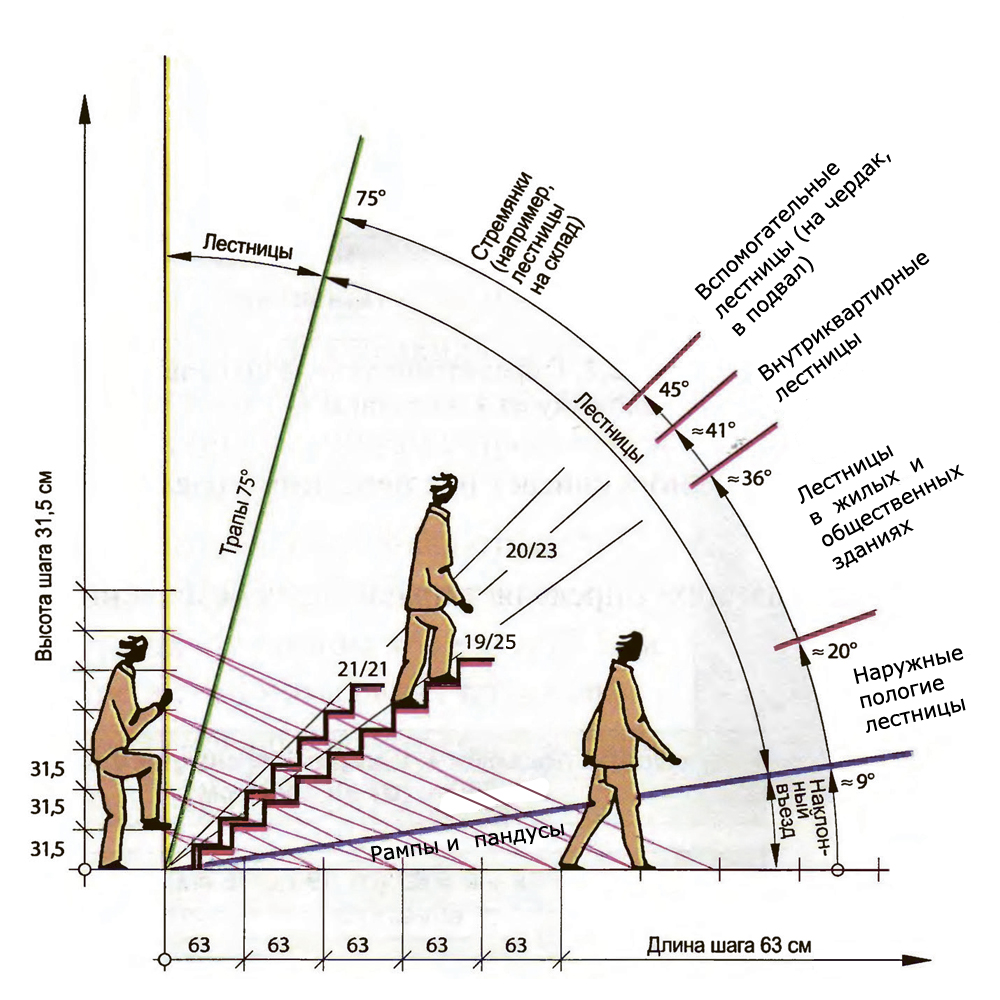

Высота и ширина ступеней лестницы определяет угол наклона лестницы, и учитывая приведенные выше размеры высоты и ширины ступеней можно рассчитать оптимальный угол наклона, который составит от 26 до 35 град. Все что выше этого наклона будет восприниматься как крутая лестница, а ниже слишком пологая. Градации лестниц приведены на рисунке .

Финансовый расчет ступенек лестницы

На самом-то деле, конечно, вряд ли кому-то понадобится узнать, сколько стоят ступеньки для самостоятельного изготовления лестницы в отдельности. Но, тем не менее, планируя строительство лестницы в домашних условиях, мы должны понимать, сколько древесины потребуется на ступени и сколько на это закладывать денег. Естественно, ступеньки для лестницы, размер которых зависит от типа конструкции, могут быть изготовлены из дешевой сосны или дорогущего дуба – и цена их будет кардинально различаться. На итоговую стоимость влияет также длина и ширина ступенек лестницы.

В среднем на ступени стандартной маршевой среднегабаритной лестницы у вас уйдет около 4 квадратных метров древесины. Цена за квадратный метр для сосны в среднем составляет 2 000 р., для березы – 2 500 р., для бука – 5 500 р. Следовательно, ступени для лестницы будут стоить 8 000 – 22 000 р. При этом стоимость всей лестницы из дерева собственного изготовления составит от 20 000 р. и выше. Размеры ступенек лестницы чуть меньше влияют на ее стоимость.

Из какой бы древесины вы не решили изготавливать ступени и саму лестницу, какие бы размеры ступенек на лестнице не спроектировали, лестничная конструкция самостоятельного изготовления не будет стоить дешевле и в лучшем случае обойдется вам примерно в ту же сумму.

Выбор готовых лестниц сегодня настолько богат, а конкуренция между производителями так высока, что магазины готовых лестниц предлагают множество красивых и удобных моделей эконом-сегмента. Вот такую лестницу вы сможете приобрести за 24 900 р.

А вот такой превосходный вариант, который мы часто рекомендуем приобретать именно для дачи – экономичный и в то же время стильный – стоит еще меньше, 19 900 р.

Лестница из сосны Фаворит ЛМП-11

Мы постарались рассказать вам все тонкости и нюансы нелегкого дела изготовления ступенек деревянной лестницы и абсолютно уверены, что у вас получится сделать их своими руками. Все существующие стандарты ступенек лестницы не являются чем-то, чему нужно следовать неукоснительно – есть просто некие рамки, в которые вам стоит уложиться, если вы хотите построить не бесполезное нечто, а функциональную конструкцию, которая действительно сделает ваш дом более уютным.

Основные СНиПы и ГОСТы на лестницы в жилых и общественных зданиях

Где бы ни располагалась лестница, к какому бы типу не принадлежала и из каких бы материалов не была изготовлена, одно остается неизменным – конструкция должна строго соответствовать существующим нормам и требованиям СНиП и ГОСТ.

Именно от соблюдения данных стандартов зависит безопасность ступенчатой системы, ее комфорт, удобство и функциональность. О том какие требования предъявляются сегодня к деревянным, металлическим, пожарным и другим лестницам, расположенным в частных жилых домах (квартирах) и общественных зданиях, и поговорим далее.

Красивую, удобную и безопасную лестницу невозможно построить без соблюдения норм СНиП

Нормативные документы

Возведение лестничных систем регламентируется требованиями и стандартами, записанными в таких нормативных законодательных актах, как ГОСТ и СНиП. Разберем данные стандарты относительно:

1. Лестниц для жилых помещений.
2. Лестниц в общественных зданиях.

Перед сооружением любой лестничной конструкции для ее безопасности и удобства обязательно изучите все существующие требования, предъявляемые к данным системам

Лестницы в жилых домах

От того, насколько полностью и точно соблюдены все нормативные требования СНиП и ГОСТ, зависит безопасность лестничных систем, расположенных внутри жилого дома.

Лестницы в жилых помещениях могут быть самого разнообразного типа, единственное что их объединяет – это нормативы СНиП и ГОСТ

Как известно, по материалу изготовления конструкции подразделяются на:

• Деревянные.
• Металлические.
• Пожарные.
• Железобетонные.
• Каменные.
• Комбинированные.
• Прочие системы.

Все элементы конструкции должны быть тщательнейшим образом просчитаны в соответствии с нормативной документацией

Поскольку наиболее распространенными являются первые три варианта, рассмотрим нормативные требования к ним более подробно.

Нормы СНиП для деревянных систем

Для деревянных лестниц в жилых домах предусмотрено два основных нормативных документа, касающихся требованиям к их возведению – это:

• СНиП II-25-80 – непосредственно регламентирует изготовление конструкций из дерева.
• Санитарные нормы № – устанавливают общие правила для возведения жилых помещений.

Самыми популярными в частных домах являются деревянные системы, но и их сооружение должно осуществляться при строгом соблюдении установленных норм

Рассмотрим наиболее значимые положения данных актов:

• Площадки деревянных систем должны быть оборудованы таким образом, чтобы на конструкцию попадал естественный свет.
• Число ступенек в одном марше – от 3 до 18.
• Ширина марша – не менее 0, 9 метра.
• Высота ограждения – не менее 90 см.
• Уклон должен быть не круче 40 градусов.
• Для лестниц из дерева рекомендовано применение хвойных пород древа.
• Применяемые в строительстве лестницы доски, должны быть ровные, без сучков и заусенец, с максимальной влажностью 12%.

Согласно существующим требованиям, самыми лучшими породами для изготовления лестницы для дома являются ель, и сосна

Кроме вышеперечисленных требований, применяемая для строительства лестницы древесина, во избежание гниения должна быть обработана специальным антисептическим раствором.

СНиП к металлическим конструкциям

СНиП на лестничные системы, возводимые в жилых домах, был утвержден еще в 1981 году, его номер II-23-81. Рассмотрим основные положения данного нормативного акта:

• Соединение отдельных составляющих металлических конструкций должно осуществляться двумя способами – при помощи сварки и элементы металлических ступенчатых систем, в соответствии со СНиП, должны быть соединены либо болтами либо при помощи сварки
• Опорные части металлической лестницы должны быть изготовлены из углеродистых сталей или чугуна.
• Все элементы конструкции необходимо обработать специальным антикоррозийным средством либо краской для защищены изделия от поражения ржавчиной.

Конструкцию из металла обязательно необходимо покрасить либо обработать антикоррозийной смесью

Также в СНиП описаны методики расчета крепости конструкций и даны советы по применению марок стали и чугуна в разных климатических зонах.

Требования к пожарным лестницам

Все общественные здания по инструкции должны быть оснащены специальными пожарными лестницами для эвакуации людей в случае возникновения огнеопасной ситуации.

Ни один многоквартирный дом либо общественное здание не допустят к эксплуатации, если они не имеют пожарной эвакуационной лестницы

СНиП на данные системы не регламентирует их размещение, объемы и другие свойства. Все эти моменты обозначены в другом нормативном документе – ГОСТ Р 53254-2009. Именно в нем описаны стационарные внешние пожарные лестницы и требования, к ним предъявляемые.

Строительство пожарных конструкций должно осуществляться при строгом соблюдении ГОСТ Р 53254-2009

• Пожарные ступенчатые конструкции подразделяются на маршевые и вертикальные. Для маршевых обязательно должно быть предусмотрено специальное ограждение, для вертикальных же систем оно нужно только при высоте лестницы 6 метров и более.
• Ежели строение имеет высоту более 20 метров, применяются исключительно маршевые изделия.
• Материалом для изготовления пожарных лестниц в общественных зданиях должен быть исключительно лестница – необходимый атрибут любого здания, магазина, офиса, склада, производственного помещения и так далее
• Ступеньки системы обязаны выдерживать вертикальную нагрузку около 180 кг и горизонтальную – более 54 кг.
• Ржавчина, перекосы, трещины и заусенцы в конструкции недопустимы.
• Ширина вертикальной лестницы с огораживанием не должна быть меньше 0, 8 метров, а без огораживания – 0, 6 метров.
• Маршевая конструкция не должна быть уже 60 сантиметров.
• Ограждение маршевой пожарной лестницы должно составлять 1 метр.

Плюсы и минусы различных потолков

Оптимальная высота потолка в частном доме – это усредненное значение. Если задача состоит в постройке комфортабельного жилья без особых изощрений при минимальных расходах, наиболее правильный выход – это следование стандартным размерам. При этом стандартные размеры в 2,6 метра легко позволяют избежать многих недостатков, делают жизнь в доме приятной для его обитателей.

Частный дом

Высокие потолки

Они имею свои минусы:

1. Расходы на этапе строительства здания будут выше. Это также тянет за собой повышенные затраты на внутреннюю отделку помещения.
2. Сложная организация отопительной системы, эксплуатация которой потребует значительных денежных средств.
3. Повышение сложности ремонтных работ. Ремонтники вынуждены будут применять специальные сооружения. Это тянет за собой увеличение стоимости и времени проведения ремонтных работ.
4. Трудности, проявляющиеся при повседневной жизни. Необходим особый подход при обслуживании, уборке помещения. Сложности может вызвать даже замена лампочки.

Плюсы:

1. Способствуют формированию специфической атмосферы, ощущению простора.
2. Большое пространство для фантазии при декоративном оформлении. Такие потолки способствуют созданию индивидуального дизайна перекрытия, возможно применение нескольких уровней с помощью различных декоративных решений из гипсокартона. Они отлично подойдут для стиля барокко, который предполагает наличие многообразной лепнины, а также для классики.

Типовой проект

Пространство при высоких потолках специалисты рекомендуют оформлять, следуя «правилу трех» – стены разделяют на три участка. Нижний уровень предназначен для вспомогательной отделки, средний – занят полками, картинами.

При этом не рекомендуется помещать картины за уровнем глаз, иначе возникнет ощущение пустоты. Последний участок стены, верхний, оставляют пустым. Такая разбивка позволяет еще больше визуально поднять уровень потолка. Для освещения рекомендуют применять люстры большого размера. Благодаря им комната станет изящной и шикарной.

Низкие потолки

Плюсы:

1. Формируют ощущения давящего перекрытия, что вызывает дискомфорт от пребывания в помещении.
2. Невозможность использования больших люстр, особенно применительно к потолку высотой 2 метра – большой люстрой при этом будет создана неблагоприятная обстановка.
3. Ограничение по декоративному оформлению – нерациональным будет многоуровневый потолок. Его создание сопровождается сложностями, а реализация на практике возможна только при обращении к специалистам высокой квалификации.

Высота потолков в частном строении

Преимущества низких потолков заключаются в недостатках высоких, подробно останавливаться на них не имеет смысла. Специалисты при оформлении дизайна помещения с низкими перекрытиями рекомендуют отказаться от следующих элементов:

• абажуров, массивных торшеров;
• лепнины на потолке, использования объемных декоративных элементов;
• больших шкафов, высоких столов и громоздких диванов;
• расписных гардин, закрепляющихся непосредственно на стене, подойдут обычные – пластиковые, закрепляемые на потолке.

Дизайнеры считают, что лучше сделать акцент на фактуре, цвете комнаты. Хорошим решением будет максимальное использование белого. Такой цвет способствует визуальному увеличению пространства.

Прихожая

Стены и потолок можно оформлять с помощью оттенков белого цвета. При оформлении интерьера комнаты предпочтительно использование зеркальных, глянцевых материалов. Отражающие поверхности также способствуют визуальному увеличению кубатуры помещения. Наилучшее решение – натяжной глянцевый потолок.

Уличные конструкции

Параметры уличных ступеней отличаются от внутренних аналогов. Это относится к элементам, расположенным у входа в здание, а также на территории участка. Часто снаружи устанавливают не только прямые, но и поворотные варианты. Угол поворота – 90°, 180°, иногда произвольный. Это делает вход в здание удобным и доступным с любой стороны.

Модели для крыльца часто делают из железобетона. Они отличаются надежностью и прочностью. Параметры выбирают в зависимости от местного ландшафта, дизайна дома.

Наружная лестница с удобным заходом с двух сторон

В таких вариантах допускается более пологий наклон лестницы. На невысоких ступеньках удобней двигаться, человек чувствует себя уверенно и без перил. Диапазон размеров следующий:

• глубина ступени – 25-40 см;
• высота подступенка – 15-25 см.

В качестве материала для наружных конструкций используется не только ж/б, но и камень, дерево. Для установки вне помещения древесина обрабатывается специальными растворами, придающими устойчивость к влаге, перепадам температур, вредителям. Металлические изделия покрываются антикоррозионными составами.

Соединив требования госстандартов и индивидуальные условия, можно получить удобную, надежную и безопасную конструкцию.

Лестничные площадки (по другому марши) строго регламентированы ГОСТ 9818-2015, и их размеры не могут изменяться.

Общие параметры маршей:

Всего выделяют 3 основных типа маршей:

• ЛМ: стандартный лестничный марш;
• ЛМФ: лестничный марш с фризовыми ступенями;
• ЛМП: лестничный марш с полуплощадками.

Пределы размеров:

Для ЛМ плит согласно ГОСТ 9818-2015:

• длина: от 2720 (мм) до 3030 (мм);
• ширина: от 1050 (мм) до 1200 (мм);
• толщина: от 1400 (мм) до 1500 (мм).

Лестницы являются неотъемлемым элементом различных зданий – загородных построек, коттеджей, дач, многоэтажных домов. Проектирование и изготовление лестничных конструкций осуществляется согласно требованиям нормативных документов. Главный документ, согласно которому производятся лестничные марши – ГОСТ 9818-2015. Размеры лестниц регламентированы положениями государственного стандарта и обеспечивают комфортную эксплуатацию. Конструктивные особенности марша гарантируют безопасность при передвижении. Рассмотрим главные положения действующего стандарта.

Ограждения

Для частного дома в классическом стиле отличным решением станет деревянная лестничная конструкция с необычными перилами. Красивое ограждение может преобразить старую лестницу и сделать передвижение между этажами более безопасным. В случае с винтовыми моделями использование ограждений является обязательным.

Параметры этого элемента интерьера рассчитываются на последних этапах строительства, они во многом определяются шириной ступеней, длиной лестничного марша, а также габаритами конструкции.

Самостоятельное изготовление лестниц предполагает соблюдение строительных технологий, а также выполнение работ по индивидуальному проекту. Если вы не уверены в своих силах, то лучше доверить проектирование лестничной конструкции профессионалам. Ведь от правильно сделанных расчетов зависит безопасность и надежность конструкции, ее эргономичность и функциональность.

Требования к пожарным лестницам по ГОСТ Р 53254-2009

При строительстве многоэтажных зданий, домов и сооружений необходимо предусматривать специальные пути, обеспечивающие выход людей в безопасное место при возникновении пожаров и других чрезвычайных ситуаций. Одним из средств эвакуации и доступа на кровлю являются наружные пожарные лестницы. Требования к их производству, монтажу, эксплуатации установлены в госстандартах, в частности, в ГОСТ Р 53254-2009.

Разновидности конструкций

Изготавливаются две разновидности лестниц:

Маршевые, считающиеся самыми безопасными, могут использоваться для спуска и подъёма на большую высоту, от 20 м. Устанавливаются и в местах перепада высоты крыши более 20 м. Предназначены для массовой эвакуации людей и доступа пожарных к месту возгорания. Состоят из чередующихся маршей и площадок.

Вертикальные конструкции используются при тушении пожара и подъёма обслуживающего персонала на крышу.

Они состоят из двух продольных параллельных тетив из металла, жёстко соединённых поперечными ступенями.

Устанавливаются на зданиях высотой от 10 до 20 метров и в местах перепада высоты крыши от одного до 20 м. На высоте более 6 м имеют ограждающую конструкцию, предотвращающую падение.

Требования к установке эвакуационных конструкций

Государственные стандарты, в которых указаны основные положения по местам установки пожарных лестниц:

• ГОСТ Р 53254-2009 «Техника пожарная. Лестницы пожарные наружные стационарные. Ограждения кровли»;
• СНиП «Противопожарные нормы».

У зданий высотой более 10 м (от уровня земли до парапета или карниза) предусматриваются выходы на кровлю по конструкциям, смонтированным на наружной стене.

Жилые дома, административно-бытовые и общественные здания, имеющие чердачные покрытия, на каждые 100 метров длины должны иметь выход на крышу. Здания с бесчердачными покрытиями — один выход на каждые 1000 квадратных метров покрытия.

Склады и производственные здания оборудуются пожарными лестницами через каждые 200 м периметра или чаще.

В местах, где перепад высоты крыши более одного метра, обязательно должны быть установлены лестницы.

Допускается не устанавливать конструкции для эвакуации на главном фасаде здания, если:

• ширина здания не более 150 м,
• со стороны, противоположной главному фасаду, установлена линия противопожарного водопровода.

Если здание одноэтажное и имеет площадь менее 100 кв.м, оно может не иметь выход на кровлю.

изготавливает эвакуационные конструкции по ТУ 5262-002-92716048-2012 в соответствии с ГОСТ Р 53254-2009, ГОСТ 23118-2012, ГОСТ 23120-78, о чём свидетельствует сертификат соответствия. Производство ведётся в заводских условиях. Для обеспечения долговечности и прочности соединений сварку проводим на специальном оборудовании.

Наши лестницы выполнены из негорючих материалов и надёжно защищены от коррозии.

Монтаж, размещение конструкций выполняется по СНиП , ГОСТ 23118 и Проекту Свода Правил «Системы противопожарной защиты. Эвакуационные пути и выходы».

Требования к сварным швам установлены в ГОСТ 5264 и СНиП На их поверхности недопустимо наличие ржавчины и окалины. Также не допускаются острые выступы, кромки, заусенцы на стыках элементов конструкции.

Класс защитного покрытия по ГОСТ должен быть не ниже пятого. Остальные требования к защите от коррозии — по этому же стандарту и СНиП

Эвакуационные сооружения должны надёжно крепиться к стене здания и обеспечивать требуемую прочность и жёсткость во время приёмочных испытаний и за всё время эксплуатации.

Предъявляются особые требования и к материалу изготовления настилов площадок, ступеней — он должен обеспечивать прочное сцепление подошвы с основанием, чтобы во время движения человек не поскользнулся, не травмировался и не упал с высоты.

Вертикальные конструкции, расположенные на высоте более 6 метров, изготавливаются с ограждением. Оно состоит из полукруглых дуг, приваренных к тетивам. В этом своеобразном тоннеле из жёстких металлических прутков намного безопаснее опускаться и подниматься на высоту.

Ступени крылец

В данном случае количество этих элементов будет зависеть в том числе и от такого показателя, как высота цоколя дома. Требования к ступеням уличных лестниц предъявляются не слишком строгие. Однако крыльцо, конечно же, также должно быть безопасным для передвижения людей.

Высота ступеней лестницы, по СНиП и другим нормативам, расположенной на улице у двери дома,может колебаться в пределах 12-20 см. Но оптимальным диапазоном при этом считается показатель в 14-17 см. Ширина ступени крыльца, как и обычной лестницы, должна быть такой, чтобы на ней полностью помещалась нога человека. Обычно это 28-30 см. Но в любом случае ширина ступени крыльца, согласно СНиП, не должна быть меньше 25 см.

Расчет ступеней прямой лестницы: графический способ

Ррасчет ступеней лестничного марша также можно произвести графическим способом. Он является эргономическим, так как в нем используются естественные для человека параметры. Так, длина шага по горизонтальной поверхности составляет в среднем 620 мм, а для легкого поднятия ноги идеальна высота 310 мм. Если на оси х (по горизонтали) отложить определенное количество частей, равных 620 мм, а на оси у (по вертикали) отмерить такое же число частей, равных 310 мм, то благодаря этому, независимо от уклона, можно будет определить габариты ступеней для всех лестничных конструкций.

С этой целью необходимо использовать миллиметровую бумагу (если ее нет, то подойдет обычная бумага в мелкую клеточку), на которой следует начертить оси координат и в подходящем масштабе отмерить на осях отрезки, равные длине шага (на оси х) и высоте подъема (на оси у). Затем нужно соединить полученные точки. Далее необходимо начертить линию уклона лестницы (по углу). После этого через точки пересечений имеющихся на чертеже линий следует провести пунктирные линии, параллельные осям. По полученным линиям нужно начертить линию — «лесенку». В результате можно измерить получившиеся ступени, сделав поправку на масштаб.

Между параметрами ступени (ее шириной и высотой) и уклоном лестницы будет видна определенная зависимость.

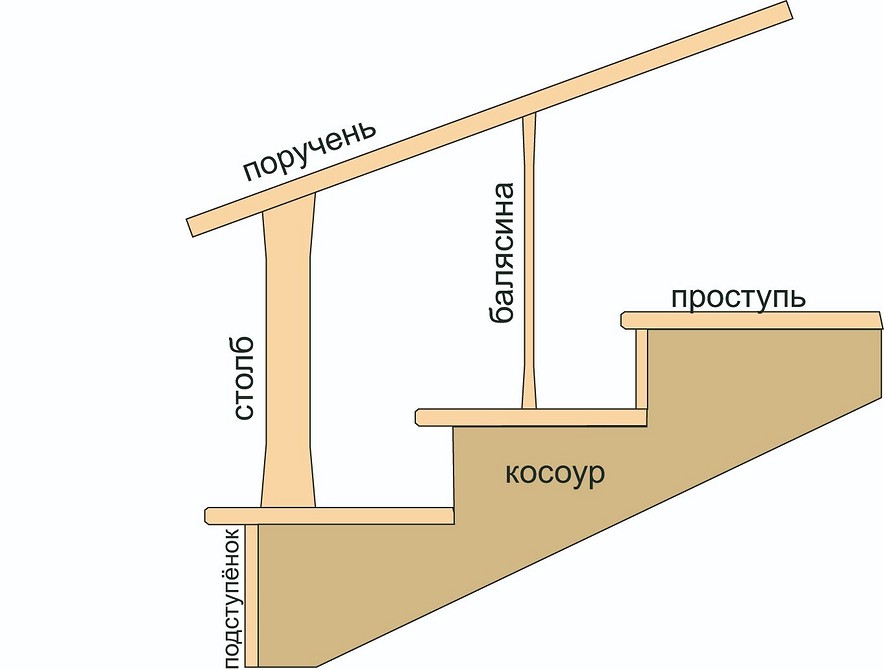

При расчете параметров ступеней (высоты подъема, ширины и формы) следует обратить внимание на то, что это размеры ступеней в плане. На самом деле они поддаются корректировке. Например, можно увеличить ширину проступи, соорудив у ступени валик (не рекомендуется, чтобы нависание проступи было больше 50 мм). Также можно выполнить скошенный подступенок (но не более чем на 50 мм) или полностью отказаться от него. Таким образом, всегда можно сделать проступь шире, а лестницу — удобнее в эксплуатации при подъеме. Но безопасность спуска при этом не повышается, так как расчетные размеры ступеней остаются неизменными.

Размер общего прогона высчитывается по количеству подступенков, размеру проступей и способу крепления лестницы вверху. Для изготовления простой одномаршевой лестницы желательно подобрать несколько вариантов. Например: 13/206, 14/192, 15/179, 16/168. Первое число здесь обозначает количество подступенков, а второе — их высоту.

Удобство и безопасность в использовании лестничной конструкции во многом зависит от угла ее подъема, т. е. от относительной величины подъема лестничного марша.

Несмотря на то что угол подъема марша может варьироваться в пределах от 20 до 50°, идеальными будут лестницы, относительная величина подъема лестничного марша которых составляет от 23 до 38°. Пологими можно считать лестничные конструкции с крутизной до 38°, а крутыми — с уклоном в 38-45°. Если уклон будет меньше 23°, то вместо лестницы рекомендуется положить пандус. Если уклон превышает 45°, то желательно изменить тип лестницы, из-за крутизны она может быть приставной или раскладной. Для винтовых сооружений идеальным считается угол подъема 25-35°.

Главными факторами при определении крутизны лестницы являются возрастной показатель тех, кто будет по ней передвигаться (так как для пожилых людей уклон более 38° будет неудобным), а также размер места, предназначенного для устройства конструкции.

Есть определенная связь между высотой этажа, высотой ступеней и их количеством в зависимости от степени крутизны лестничной конструкции.

При выборе крутизны лестничного марша следует учитывать, что расстояние от верхней плоскости каждой ступени до потолка (высота просвета) согласно строительным нормам не должно составлять менее 1900-2000мм. Чем больше просвет, тем удобнее лестница, особенно для высоких людей. То же самое относится и к лестничным площадкам. Устройство достаточного по размерам просвета избавит от риска удариться головой о потолок, к тому же можно будет забыть и о проблемах с перемещением крупных предметов.
