Все о чердачных лестницах: нормы, виды, советы по выбору и установке

Как выбрать?

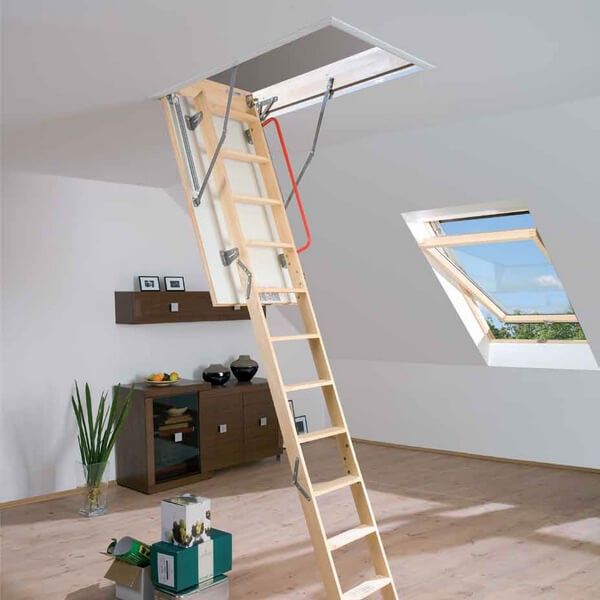

Наиболее привлекательные для многих, малогабаритные варианты – складные чердачные лестницы, трех- или четырех секционные (число будет зависеть, в основном, от высоты потолка). Здесь, в данных конструкциях малые секции умещены в большие. Этим решением уменьшается пространство, занимаемое чердачной лестницей. В сложенном виде вся конструкция помещается за люком.

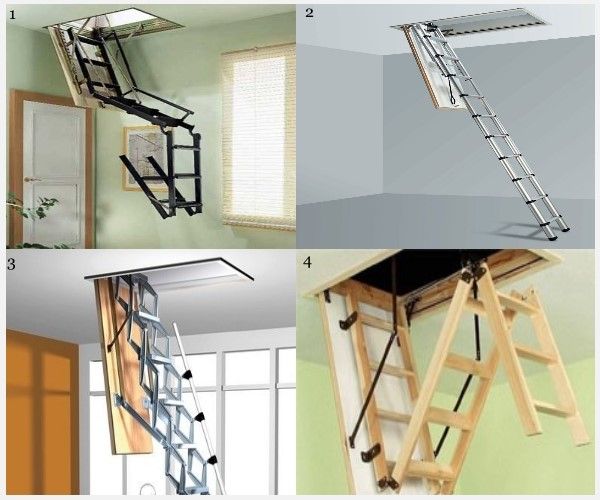

Существует четыре основных типажа:

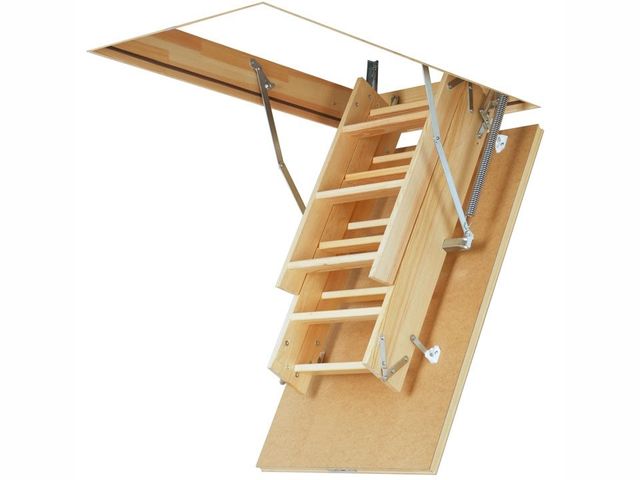

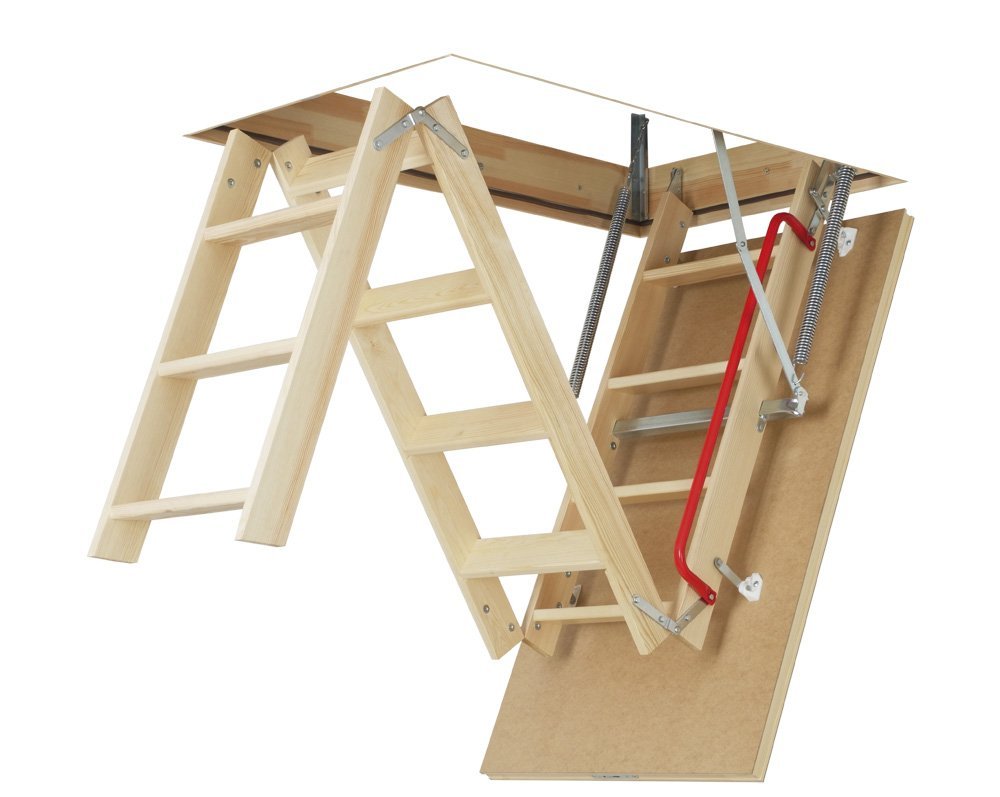

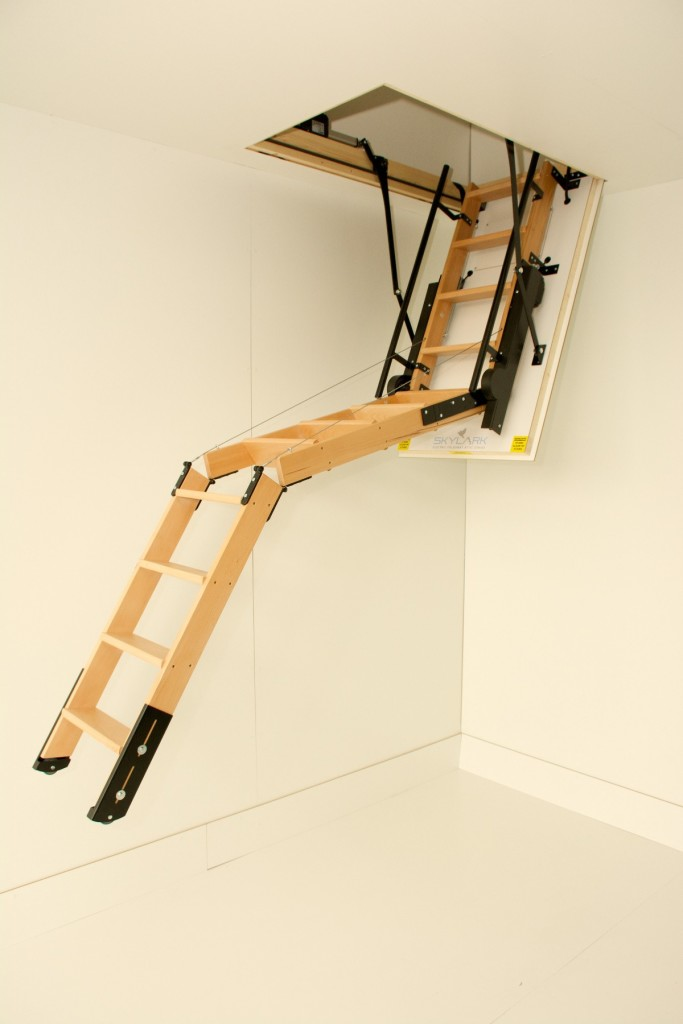

• Секционная – компактна, надежна. Состоит из частей-секций, что соединяются меж собою креплениями-шарнирами. При раскладке части откидываются, происходит фиксирование в необходимом положении. Материал: металл, дерево.
• Раздвижная (телескопическая) – компактная конструкция. Здесь секции задвигаются друг в друга. Материал: металл.
• Ножничная. Принцип действия – гармошка. Материал: метал.
• Откидная. В сравнении с вышеперечисленными типами, используется довольно редко, так как выглядит в разложенном состоянии громоздко, и напоминает внешне стационарную чердачную лестницу. Материал: дерево.

Характеристики лестницы

Чердачная лестница своими руками монтируется без особых сложностей, но прежде чем отправляться в магазин за покупкой этого предмета, следует ознакомиться с наиболее важными его характеристиками:

Второстепенные характеристики — угол наклона, размер ступеньки, расстояние между ступенями, слой используемого теплоизолятора — стоит изучать уже после того, как рассмотрены основные.

Есть еще разновидности, оснащенные электрическими приводами, которые выдвигаются и складываются по нажатию кнопки.

Но их установка значительно сложнее, поэтому не стоит браться за работу, если не уверены в своих навыках.

Как изготовить складную чердачную лестницу своими руками?

Если по каким-то причинам вы не можете приобрести чердачную лестницу у производителей, то изготовьте ее самостоятельно. Мы приведем пример изготовления простой складной деревянной лестницы из двух секций. При этом складываться она будет к стене.

Измеряем высоту помещения и угол наклона лестницы. Математически вычисляем общую длину конструкции. В нашем случае высота потолков 2,4 м, выбранный угол – 30о, длина лестницы получилась 2,9 м. Для изготовления лестницы понадобятся два трехметровых бруска для косоуров, два бруска, равных ширине лестницы для крепления лестницы к стене, четыре накладные (дверные) петли, доски или бруски для проступей.

Кстати, можно приобрести готовую деревянную лестницу и распилить ее на две части. Нижнюю часть лучше сделать короче верхней (примерно 2/5 общей длины), для удобства складывания и закрепления лестницы у опоры.

Установка чердачной лестницы начинается с крепления на стене под потолочным проемом бруска. Два коротких бруска, равных ширине нашей лестницы соединяем между собой петлями, а уж затем ко второму из них монтируем верхнюю секцию конструкции. Обе секции лестницы соединяются между собой все теми же петлями. Правильно установите петли, чтобы лестница складывалась в нужную вам сторону. Сложенную лестницу к стене можно прикрепить при помощи навесного крючка.

Для удобства эксплуатации, на ступени можно набить противоскользящие резиновые накладки. При желании можно изготовить и более сложную конструкцию, даже с люком, но придется потрудиться. Все зависит от ваших способностей, свободного времени и наличия материалов и инструментов.

Конструкция во многом определяется частотой пользования лестницей. Мы же желаем вам успехов как в приобретении и установке готовых чердачных лестниц, так и в их индивидуальном изготовлении.

Полезное видео по теме:

Теплоизоляция чердачной потолочной лестницы

Обычно площадь отверстия, которое требуется для ее обустройства, составляет минимум 1 м2.

Соответственно, в процессе монтажа по периметру этого проема неизбежно появляются зазоры общей длиной 4 м, которые необходимо устранять.

ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>

Ведь при неплотном примыкании и плохой теплоизоляции устанавливаемых элементов в данной зоне дома будет впустую теряться значительное количество энергии, затрачиваемой на отопление. Поэтому и при строительстве нового дома, и при модернизации уже существующего здания чрезвычайно важно минимизировать теплопотери через межэтажные перекрытия и кровлю.

Ссылка по теме: Какую лучше выбрать чердачную лестницу для установки в частном доме

Неслучайно во многих странах Европы в настоящее время на законодательном уровне прописаны нормативы, касающиеся энергосбережения при реконструкции потолков и крыш и обустройстве чердачных лестниц.

Неплотное примыкание элементов конструкций способно привести не только к теплопотерям, но и к повышению уровня влажности в помещениях дома, появлению плесени и сокращению срока службы отделочных покрытий и мебели.

Влажный и теплый воздух из помещений поднимается вверх и стремится выйти наружу. Таким образом, все зазоры и прочие слабые в смысле энергоэффективности места обязательно нужно ликвидировать.

Вариантов решения данной проблемы достаточно много. Это и тщательная герметизация стыков, и укладка утеплителя того или иного типа, и грамотный монтаж оптимально подходящих гидро- и пароизоляционных материалов. Выполнение подобных работ лучше поручить квалифицированным специалистам.

В нашем случае чердачная лестница тоже была сконструирована с учетом всех требуемых показателей теплозащиты и необходимой плотности примыкания. Решить вопрос удалось путем использования системы с так называемым встроенным боксом. Конструкция демонстрирует высокие показатели теплоизоляции и герметичности, монтируется быстро и надежно и обеспечивает существенную экономию энергии.

Для удобства покупателей многие производители поставляют потолочные лестницы вместе с типовыми монтажными коробками. Для их установки в перекрытиях делают проем чуть больших габаритов (оптимальный припуск примерно по 1,5 см в каждую сторону). Если же отверстие в потолке уже имеется и его размеры крупнее, конструкцию лестничной коробки наращивают, импровизируя на месте с учетом конкретных условий. В таких случаях, вероятно, правильнее всего заказывать изготовление лестничной конструкции по индивидуальным размерам с последующим ее монтажом. Данное правило касается любых домов: как реконструируемых зданий старой постройки, так и только что возведенных жилых объектов современного типа.

Ссылка по теме: Как своими руками сделать двухмаршевую лестницу на второй этаж

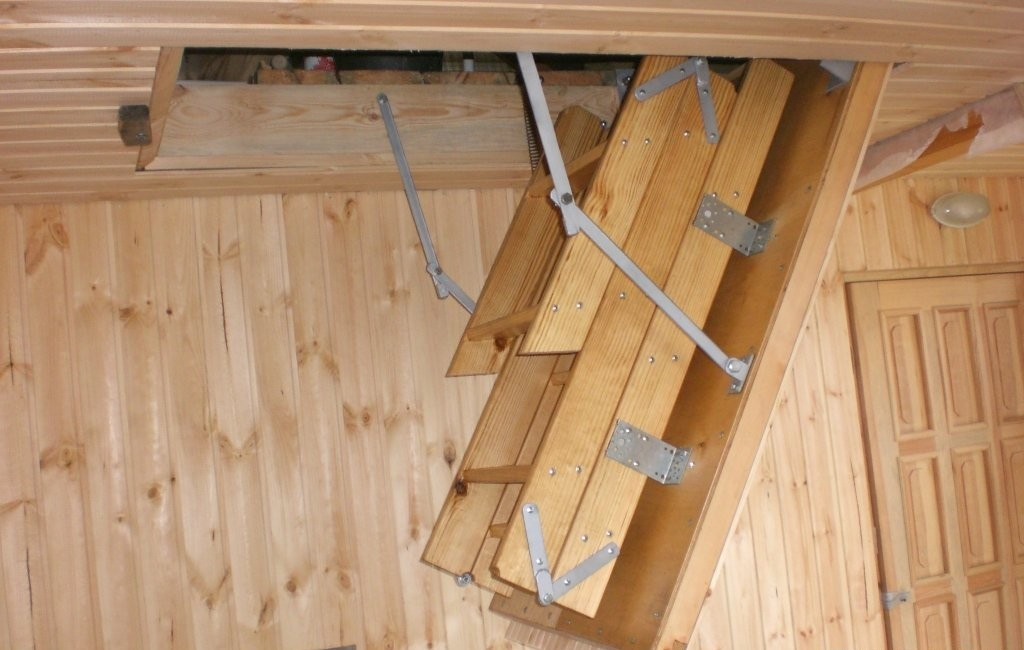

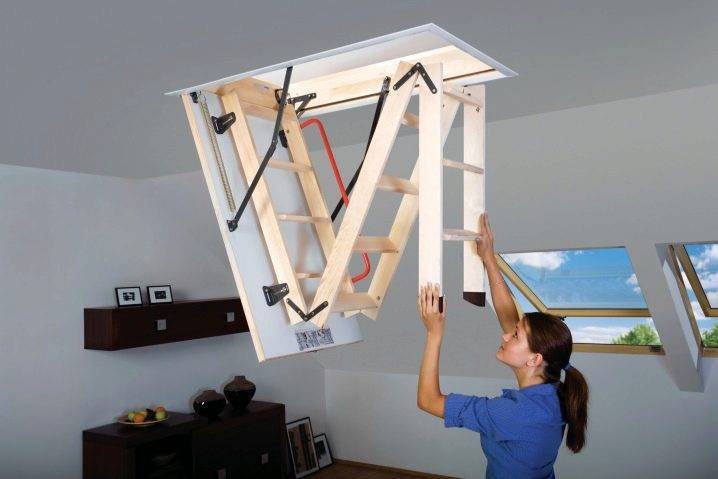

Монтаж чердачных лестниц.

Последовательность выполнения операций:

• Для начала следует точно определиться с размерами, прежде чем покупать лестницу, ведь важна не только ширина люка, которая стандартная, но и высота потолков. Поэтому следует внимательно снять замеры всех элементов
• Лестница во время монтажа должна опираться на специальные подставки, чтобы не провалиться вниз, поэтому прикручиваем деревянные бруски снизу.
• Монтаж выполняют как минимум два человека. Первый подает лестницу на чердак вместе со всем необходимым инструментом. Второй вставляет основание лестницы в вырезанный проем, где оно должно зафиксироваться благодаря нашим распоркам. Далее, при помощи клиньев, вставляемых между коробкой и сторонами выреза, добиваемся прямых углов с каждой стороны.
• Крепим двумя шурупами переднюю часть и двумя заднюю
• Снимаются распорные бруски, лестница раскладывается. Внимание: ни в коем случае не пользуйтесь ей, пока не будет проведен полный монтаж лестницы.
• Крепятся боковые стенки, с каждой стороны по два самореза
• Лестница раскладывается, и та часть, которая не дает полностью разложиться до пола, отпиливается. Если место распила попадает на ступеньку, ее можно открутить и переставить чудь выше.

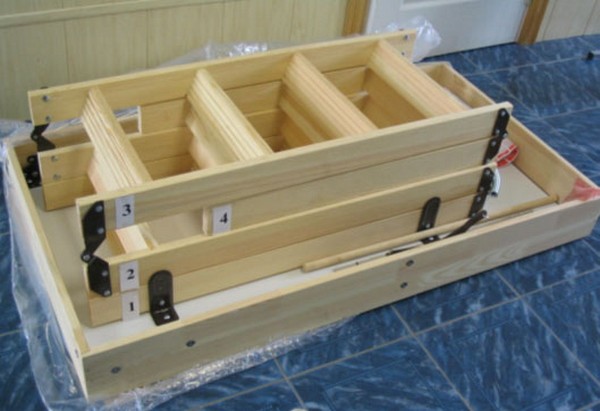

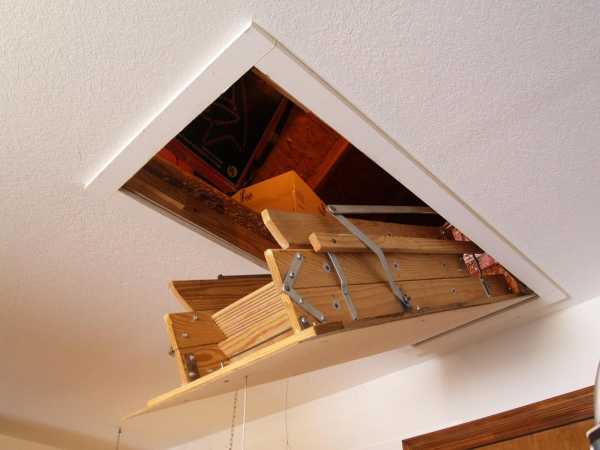

Складная чердачная лестница своими руками – подручные материалы, отходы и хозяйская жилка

Складные лестницы с люками, выдвигаемые по мере необходимости – оптимальный вариант, когда нужен доступ на холодный чердак. Приставные конструкции достаточно громоздки, их нужно где-то хранить, а места для полноценного лестничного марша зачастую не хватает, да и нет в нем потребности, если речь об эпизодическом использовании. Вот и участник FORUMHOUSE Alli58ru собрался с силами и сделал себе удобную и компактную складную лестницу.

Сами с усами – альтернатива покупным конструкциям

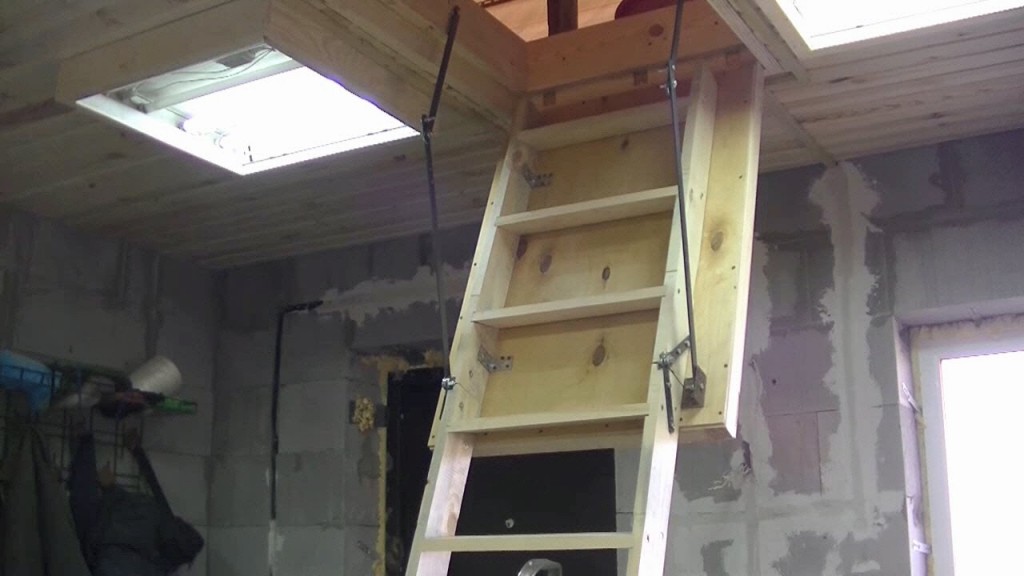

Давно хотел заиметь на чердак своей бани складную лесенку, но покупать жаба душила, а делать самому сначала казалось сложным. В этом году жаба так и не отступила, поэтому делать решился сам. И вот что из этого получилось.

Сразу стоит отметить, что сделана лестница из подручных материалов – обрезки, остатки фанеры, металлолом, но в наличии явно умелые руки и достойная инструментальная база. А в результате конструкция, практически ничем не отличающаяся от покупной и с минимальными затратами.

Люк

Хотя все размеры брались наобум, домочадцы, включая супругу и маму в возрасте, лестницей пользуются успешно и без затруднений. Начал умелец с проема, он получился 125×70 см, следующим сделал основу – люк, на котором крепится лестница, при разметке учел зазоры (по 8 мм на каждую сторону). На люк пошло:

• Два длинных бруска 50×50 мм.
• Два коротких бруска 50×50 мм.
• Два куска фанеры толщиной 10 мм (можно один, но целого не было)
• Крепеж (саморезы ПШ).

Бруски запилил вполдерева, посадил на клей и усилил саморезами, для подстраховки в качестве промежуточных фиксаторов использовал фанерные «косынки» (толщина 4 мм). После высыхания каркаса на саморезы же прикрутил фанерную облицовку, примерил, все подошло.

Механизмы

Открывающий механизм сначала прорисовал на бумаге, вырезал, подогнал под оптимальный угол открывания люка, с бумаги перенес шаблон на паронит. В ход пошли обрезки металлических полосок, уголки, куски листового металла, механизм собран из нескольких частей:

• Уголок
• Металлический прямоугольник-база (нарезан из листа)
• Две металлических полосы (разной длины)
• Крепеж (болты М10)

По шаблону из паронита разметил отверстия под шарниры, просверлил, «наживил» деталь, замерил малкой подобранный ранее угол и по ней же открыл механизм до этой позиции. Таким образом выявилась область на базе, перекрываемая уголком в момент откидывания люка, которую Alli58ru вырезал лобзиком. Чтобы детали не упирались в уголок и не задевали одна за другую, обрезал полосы и скруглил острые грани, собрал механизм, вырезанный паз обеспечивает стопор в нужном месте.

Деревянная лестница на второй этаж своими руками — схемы, четрежи

Элегантная деревянная лестница, украшающая интерьер — характерный атрибут загородной усадьбы. Все чаще частные дома строятся в два-три этажа или с мансардой в чердачном помещении. Без прочной, удобной и безопасной конструкции не обойтись. Изготовить своими руками ее совсем несложно. Нужны только навыки обращения с деревом, инструменты и тщательный расчет.

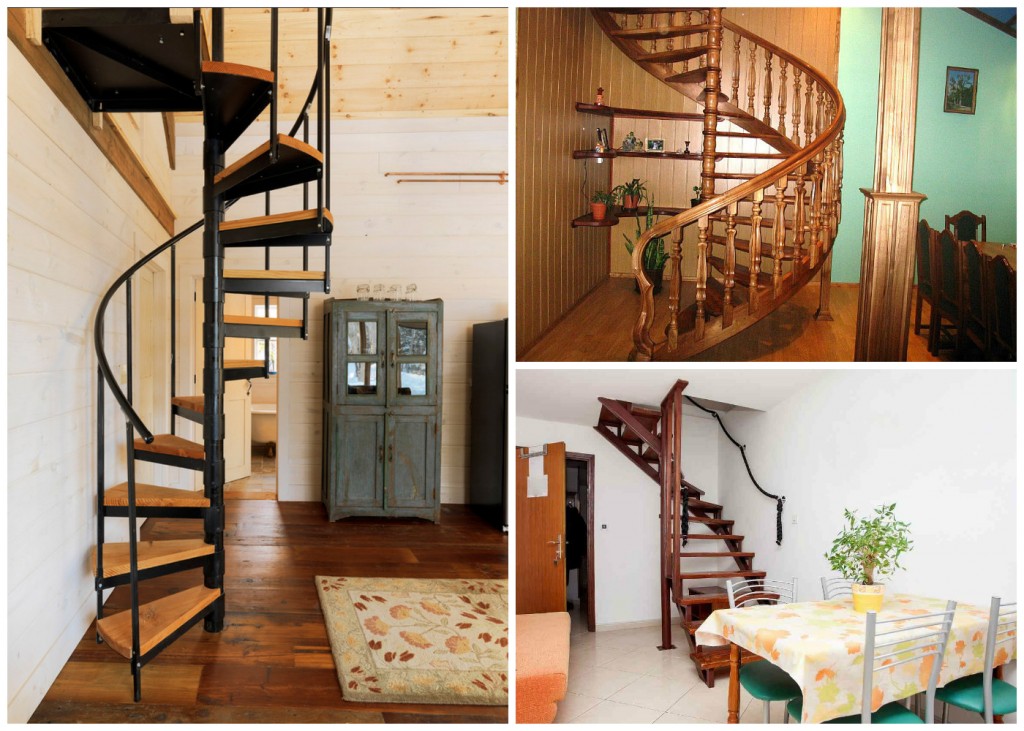

Виды лестниц

Каждый хозяин в своем доме хотел бы иметь уникальную лестницу. Выбор форм и конструкций многообразен:

• маршевые прямые — состоят из линейного пролета, опирающегося на тетиву или косоур;

Одномаршевая деревянная лестница

• маршевые П- или Г-образные — пространственные конструкции с лестничными площадками, располагающаяся по периметру стен;

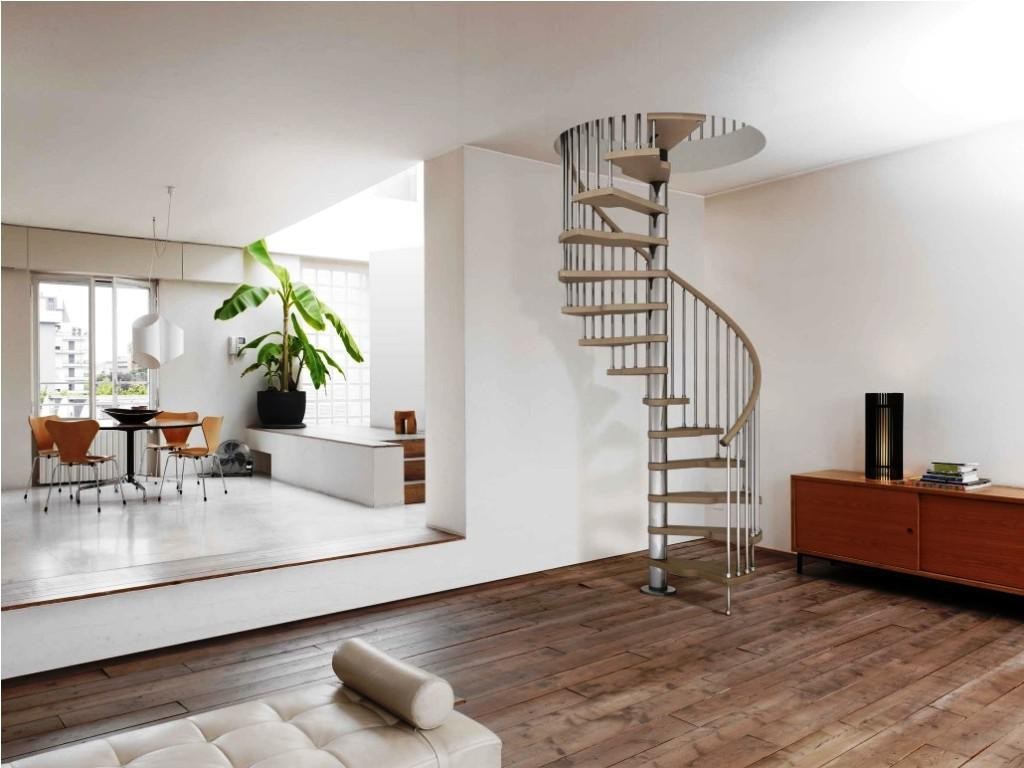

• винтовые — вертикальные опоры с клиновидными ступенями, равномерно распределенными по кругу;
• полувинтовые — криволинейные марши, опирающиеся на спирально изогнутые косоуры;
• забежные — комбинированные варианты, где прямоугольные ступени сочетаются с клиновидными;

Деревянная лестница с забежными поворотами

• T-образные — два марша, соединяющиеся в один;
• S-образные — сложные комбинации из винтовых и прямых маршей с лестничными площадками;
• У-образные — разновидности лестниц в форме буквы Т с полувинтовыми маршами;
• пирамидальные, конические, призмы — окруженные ступенями подобия постаментов.

Друзья, мы настоятельно рекомендуем прочитать вам статью про лестницы на второй этаж, она получилось максимально информативной, также мы подготовили материал про металлические лестницы и их особенности.

Конструкции могут поворачивать на 90°-360°, ограждаться с одной или двух сторон или вовсе не иметь перил. Для экономии места проступи компонуют по системе «гусиный шаг» или «самба». Чтобы придать воздушность, глухие подступенки заменяют прозрачными или обходятся без них. Тогда марши получаются открытыми.

Важно. Конструкцию лестницы выбирают с учетом габаритов комнаты, расположения дверных и оконных проемов, прохождения наиболее удобного трафика.

Конструктивные элементы

Деревянные лестницы состоят из несущего каркаса, площадок, ступеней с подступенками, ограждений.

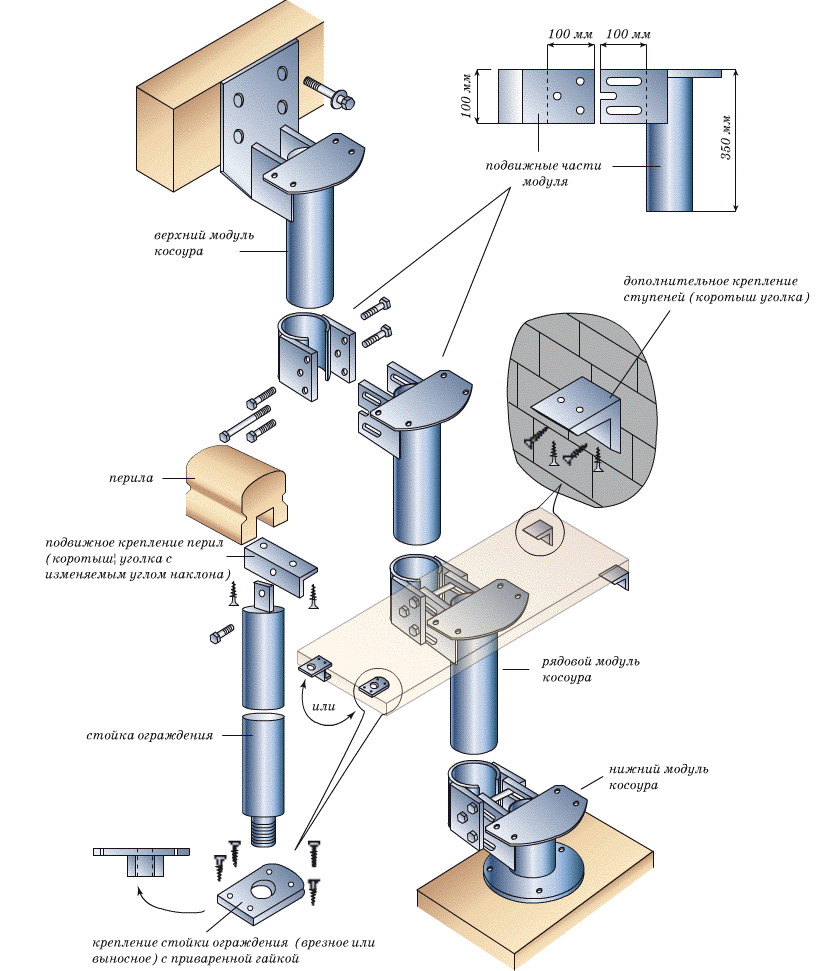

Опорные элементы для маршей из дерева:

Несущие элементы изготавливают из дерева, металла, бетона, камня. Две-три разновидности могут компоноваться в смешанную систему.

Смежные марши соединяются лестничными площадками. Их устанавливают при длинных — свыше 18 ступеней — пролетах или в конструкциях сложных форм.

Горизонтальные детали лестниц — ступени — воспринимают вес человека при ходьбе, испытывают значительные истирающие нагрузки. Минимальная толщина элемента — 40 мм. Дополнительная установка вертикального подступенка усиливает конструкцию, уменьшает прогибы проступи.

Первая ступень — фризовая — часто выполняется шире и длиннее остальных. Называется «пригласительной», предназначена для удобного доступа с разных сторон.

Ограждения обеспечивают безопасность перемещения человека по лестнице и включают:

• балясины — вертикальные или наклонные опорные стойки;
• заполнения — сплошные панели или ригели;
• поручни — закрепленные на стене или установленные на балясины перила.

Ограждения изготавливают из дерева, пластика, стекла, металла или их комбинаций. Декоративное оформление разнообразно — резьба, ковка, окрашивание, плетение из шнуров, вставки из различных материалов.

Требования к лестницам и расчет

Материалы для изготовления лестницы своими руками

Лестница для работы на крыше может быть изготовлена из металла и древесины, выбор материала зависит от сложности конструкции и требований к весу и прочности. Возможные варианты:

• деревянная лестница на крышу имеет небольшой вес, ее проще всего собрать своими руками, имея простой набор инструментов и минимальные навыки;
• металлические неразъемные лестницы как правило тяжелые, сварные, их используют как пристенные и скатные, если прочность несущих частей позволяет перенести на них большую нагрузку;
• складные и составные могут быть сделаны из древесины, легкого металла или сочетания материалов – это универсальные и сложные в сборке приспособления, которые лучше покупать готовыми.

На выбор материала и конструкции крышной лестницы влияет ее общая длина и прочность кровельного материала. Тяжелые металлические изделия сложны в сборке, составные и складные требуют тщательной проработки, их обычно собирают по готовым чертежам. Деревянные гораздо проще в монтаже, сделать их возможно за короткое время.

Необходимые инструменты и расходные материалы

Изготовление складной лестницы на чердак своими руками – мероприятие простое и не требующее глубоких знаний в области строительства, поэтому справиться с этой задачей можно без особого труда.

Перед началом любой деятельности следует подготовить инструментарий и обзавестись материалом. Набор инструментов не предусматривает наличия дорогостоящего оборудования и включает в себя привычный для каждого человека список подручных средств:

• пила или электролобзик;
• дрель или шуруповерт с набором бит;
• рулетка;
• саморезы по дереву;
• анкера, уголки и навесные крючки;
• цельная конструкция лестницы с запасом длины боковых оснований на 20–25 см;
• 4–6 петель карточного типа;
• брус с толщиной 3–4 см.

Основные размеры чердачных лестниц

Максимальные размеры подступенка и проступи определяют исходя из средней высоты (31,5 см) и длины шага человека (63 см). По нормам для стационарной чердачной лестницы эти параметры составляют:

• Высота подступенка (для складных моделей – это расстояние между ступенями) – не более 21 см.
• Ширина проступи – не более 20-21 см, а минимальная – 15 см.

Конкретные значения высоты подступенка и ширины проступи зависят от угла наклона лестницы. К примеру, при угле 45° проступь и подступенок будут одинаковыми – 21 см. Допускается, чтобы высота ступеней одной лестницы отличалась, но не более чем на 0,5 см. В целом, конструкция чаще состоит из 10-16 ступеней, причем часто без подступенка.

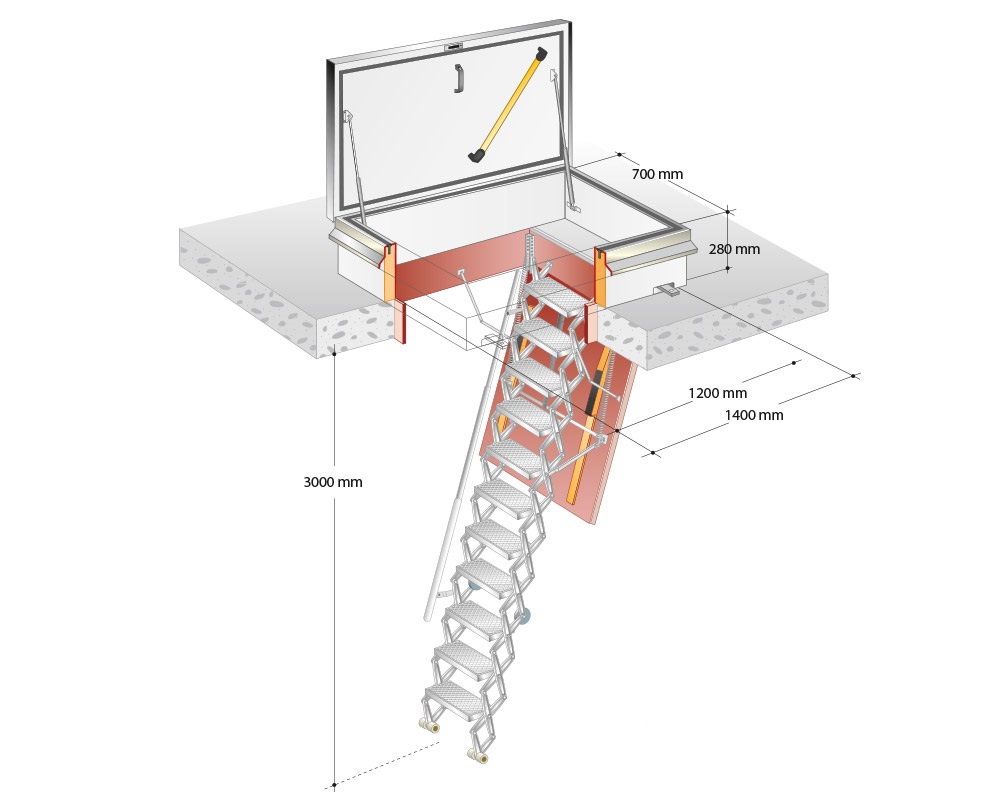

Размеры люка под лестницу

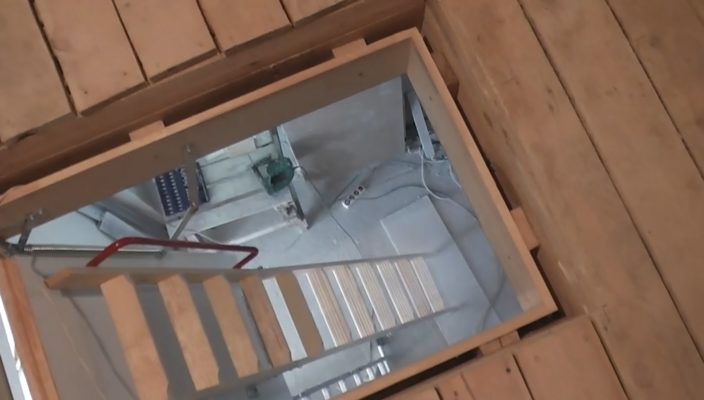

Для стандартных лестниц в чердачном перекрытии делают люк – специальное отверстие размерами 0,7х1,2 м. У него есть и другие стандартные габариты:

• длина – 60 см;
• ширина – 130 или 140 см.

Рекомендуется люк минимальных размеров, особенно в случае неотапливаемого чердака. Чем больше будет проем под чердачную лестницу, тем ниже теплоизоляция, а значит дом будет быстрее терять тепло. Люк стоит покупать с утепленной крышкой вне зависимости от того, какой чердак в доме – теплый или холодный. В зависимости от погодных условий региона толщина теплоизоляции в крышке может составлять 3-7,4 см.

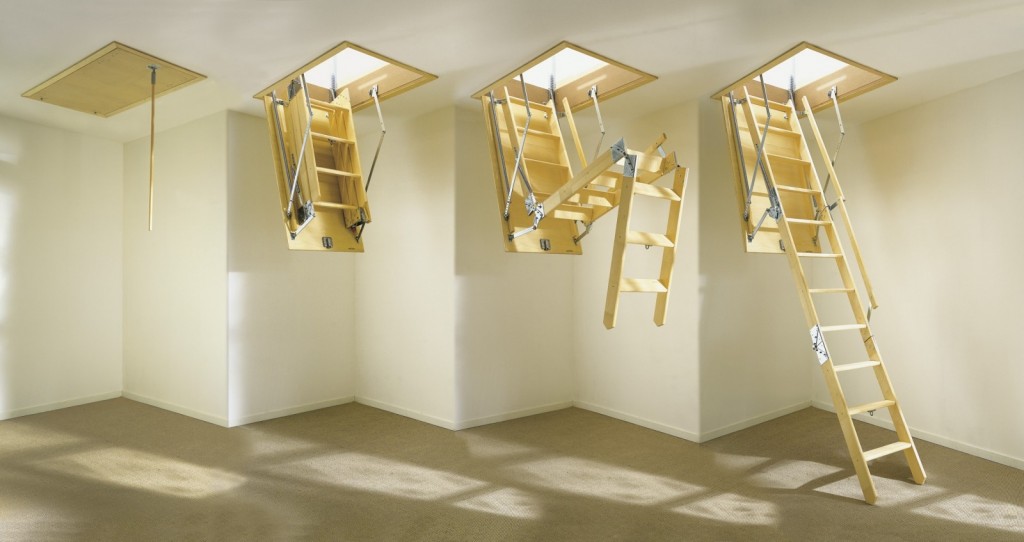

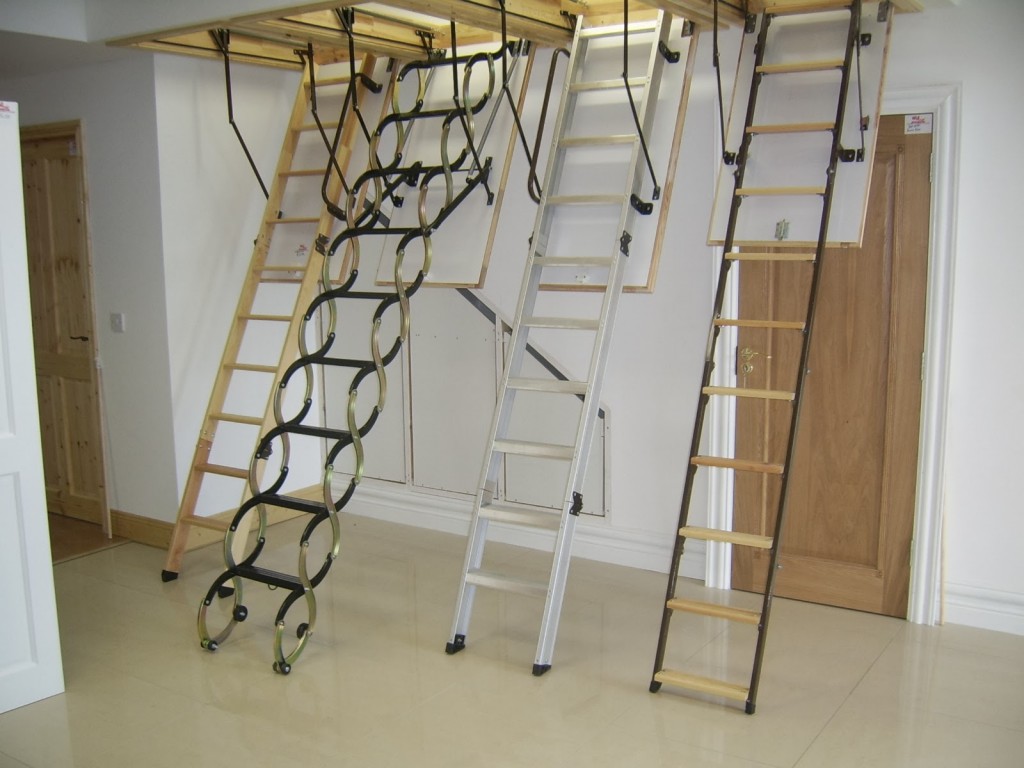

Лестницы разной высоты и с люками разных размеров

На что обратить внимание при самостоятельном изготовлении лестницы?

Первое, что должно быть обеспечено при строительстве своими руками мансардной или чердачной лестницы — безопасность. Лестничная система должна обладать соответствующей прочностью и надежностью.

Сперва стоит проверить на прочность лестницу дабы избежать неприятных инцидентов.

Размеры лестницы также важны: чем больше она наклонена, тем больше занимаемое пространство. Наиболее подходящим считают угол наклона равный 60-70°. Хотя при постоянном использовании, рекомендуют сделать его 45°. Стандартными считаются ступени с высотой 20 см и глубиной 30 см. Ширина лестницы должна быть комфортной, как правило, это около 70 см.В высоту такие лестницы не рекомендуют делать более 3 м, так как более высокая конструкция не будет иметь нужной жесткости и надежности.

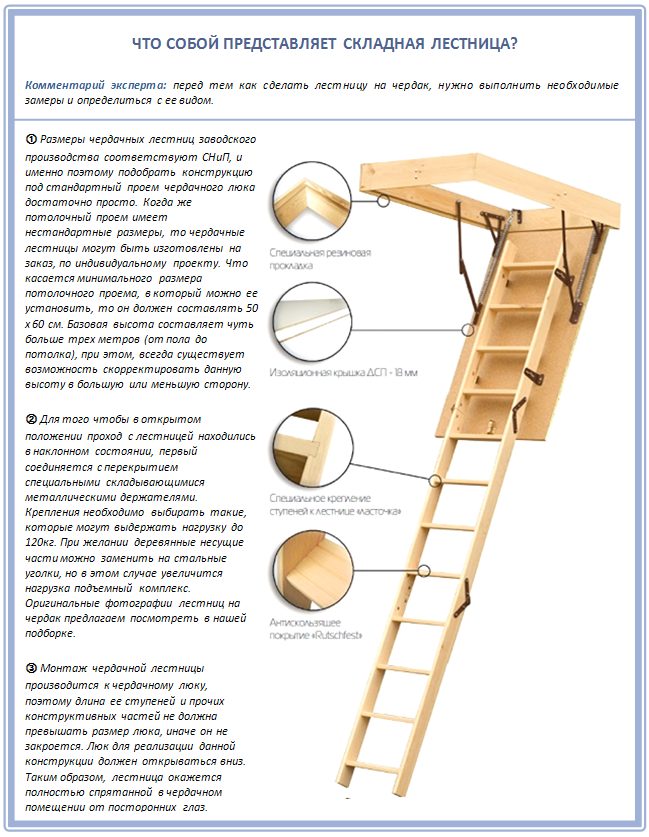

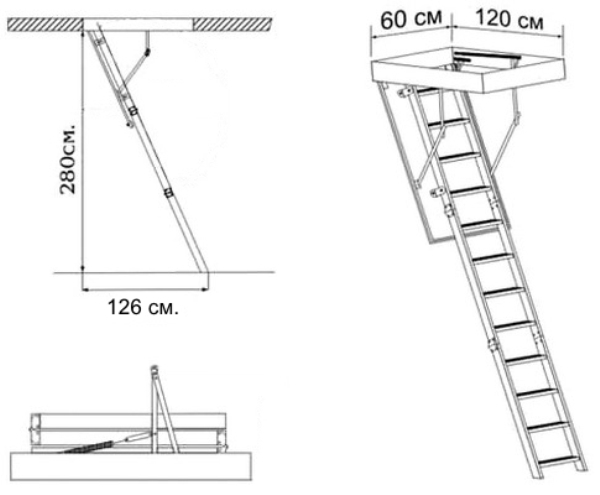

Базовые параметры для классической чердачной лестницы.

Советуют изготавливать конструкцию с количеством ступеней от 10 до 15, а расстояние между ними оставлять 19 см. Рекомендуемая толщина ступени при этом — 2 см. Располагать же их следует строго параллельно поверхности пола. Для большей безопасности на ступени клеят накладки против скольжения.

Важно правильно рассчитать расстояние между ступенями.

Важно!

Лестница для подъема на чердачный этаж должна выдерживать нагрузку в 150 кг.

Люк тоже имеет свои рекомендуемые параметры. Стандартными считаются следующие размеры: ширина 70 см, длина 120 см. Меньшие размеры сделают проем не комфортным в эксплуатации, а большие увеличат теплопотери помещения. Для не обогреваемого чердака люк советуют сделать теплоизолированным и пароизолированным.

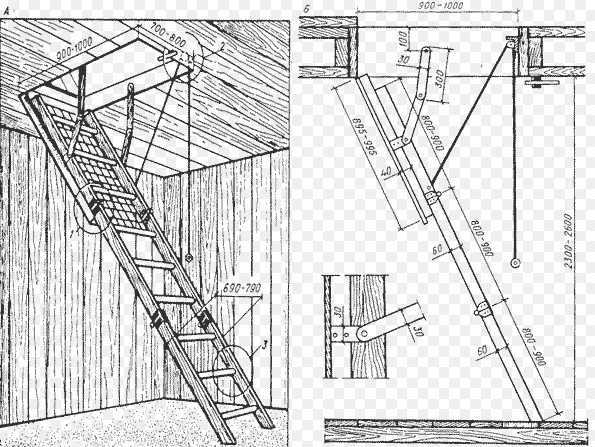

Чертеж люка для чердачной лестницы.

Изготовление и сборка деталей

Чтобы изготовить детали своими руками, понадобятся инструменты — электродрели, пилы, ножовки, рубанки. шуруповерты, электролобзики. Обязательно нужны измерительные приборы (отвес, рулетка, уровень) и чертежные принадлежности, желательно строительные. Для монтажа понадобятся и комплектующие — металлические шпильки, саморезы, уголки, зип-болты, деревянные шканты, столярный клей, лаки, краски и так далее.

Изготовление и установка тетивы или косоуров

Первый этап установки — изготовление несущей основы и ее монтаж. Тетиву делают из сплошных балок, прорезая в них углубления для вставки ступеней. Чтобы система не разошлась, нужны фиксаторы — металлические, деревянные тяжи или другие крепления. На косоуры детали накладываются сверху. Крепление выполняют на специальную фурнитуру, уголки.

Чтобы сделать основу, подготовленные деревянные балки обрезают под размер готовой лестницы, и дополнительно снимают участок, равный толщине проступи. Затем на детали наносят разметку по параметрам ступеней и выпиливают выемки стамеской или фрезерным станком. Готовый первый элемент будет шаблоном для изготовления остальных.

При установке несущие балки приставляют к месту размещения лестницы, упирая верхний конец в межэтажное перекрытие, а нижний — в пол первого этажа. Перед креплением деталей на анкеры, саморезы, металлические уголки проверяют совпадение горизонтов с помощью уровня. Если используются косоуры, их скрепляют дополнительными поперечными балками для надежности, а к стене фиксируют «глухарями» или дюбелями по проектным меткам.

Изготовление и крепление ступеней и подступенков

Монтаж проступей и, желательно, подступенков на тетиву выполняют поэтапно:

• по лекалам с рассчитанными размерами вырезают все детали ступеней и обрабатывают шкуркой;
• пазы в тетивах лестницы смазывают столярным клеем и устанавливают в них проступи, начиная снизу;
• в тетивах проделывают отверстия, устанавливают тяжи и фиксируют гайками;
• после высыхания клея подступенки, а затем проступи фиксируют на саморезы, гвозди или другой крепеж.

Установка на косоуры проще. Ступени закрепляют на них болтами, саморезами с фронтальной стороны, закрывая шляпки накладками или затирая грунтовкой, мастикой.

Изготовление и монтаж ограждений

После монтажа несущей основы и ступеней ставят ограждение. Без него лестница будет опасной, а ее вид — незавершенным. Балясины устанавливают на подступенки, закрепляя шпильками, шкантами или анкерами, или фиксируют непосредственно сбоку к тетиве (но это менее эстетичный вариант).

После возведения марша лестницы ставят опорные тумбы. Затем в основе и балясинах просверливают отверстия под крепеж, заполняют их клеем и фиксируют вертикальные элементы. После установки высоту подгоняют, обрезая излишки по уклону лестницы. Затем на балясины укладывают поручни, привинчивают их и обрезают сверху и снизу. Завершает сборку финишная обработка лестницы. Красить или лакировать ее нужно после установки всех элементов и высыхания клея и грунтовки.

Раздвижная лестница

Если совсем не осталось места для кровати, используйте раздвижные конструкции лестниц. Они занимают ещё меньше места, действуя как трамвайный пантограф. Сложив её, получаем достаточно места, ведь всё помещается на крышке люка. Чтобы выдвинуть механизм, достаточно открыть крышку люка, и он сам встанет в нужное положение.

Чертёж лестницы по типу “гусиный шаг”

Для раздвижных используется только металл, ввиду особенности крепления элементов и частей. Бонусом материала из металла является возможность выбрать любой понравившийся цвет покраски.

Интерес представляет телескопическая конструкция, её можно сварить самостоятельно.

Устройство ↑

Установку люка проводят поэтапно в точном соответствии с определенной схемой.

Чертеж чердачного люка ↑

Конструкцию проектируют с учетом таких параметров как

• его положение;
• высота перекрытия;
• размеры проема и крышки.

Через проем должно быть максимально удобно подыматься на чердак, более того, размеры проема не должны препятствовать раскладыванию даже самой большой лестницы.

При выборе места расположения проема учитывается также и состояние перекрытий на месте предполагаемой установки. Конструкция должна попасть между балками, чтобы сохранить целостность стропил.

РекомендуемЕсли тем не менее придется частично вырезать балки, то необходимо принять меры, чтобы прочность несущей системы не снизилась. Оптимальным решением станут поперечные перемычки, которые закрепляют между соседними стропильными балками.

Направление люка и его расположение должно зависеть именно от направления стропил чердака.

Рекомендуется учитывать также направление стропил – проем должен опираться на стропила с трех, а еще лучше с четырех сторон.

ВажноК выбору месторасположения конструкции нужно отнестись ответственно, так как результатом ошибки станет отверстие проема в потолке, скрыть которое в последующем будет довольно сложно.

Остановимся более подробно на процессе устройства потолочных люков с лестницей. Это поможет позволит изготовить горизонтальную конструкцию собственноручно.

Проем ↑

Процесс выполнения проема для разных типов перекрытия имеет свои особенности.

Деревянное перекрытие

• Работы начинают с выполнения разметки. При этом нужно учесть, что проем по своим размерам должен превышать готовый люк не менее, чем на 50–60 мм. При этом ориентируются на толщину досок, предназначенных для выполнения рамки, и вид утеплителя, которым в дальнейшем будет скомпенсирован зазор.
• Затем переходят к выпиливанию отверстия проема на чердачном перекрытии деревянного дома.
• Сначала необходимо с осторожностью прорезать верхний слой, не затрагивая утеплитель. В случае утепленного чердака нужно аккуратно прорезать также слои гидро- и теплоизоляции, но не торопиться вытягивать их наружу.
• Отверстие продолжают прорезать снизу. Так будет намного удобнее и более надежно.
• Выпиленную часть потолочного покрытия в дальнейшем можно использовать для отделки крышки.

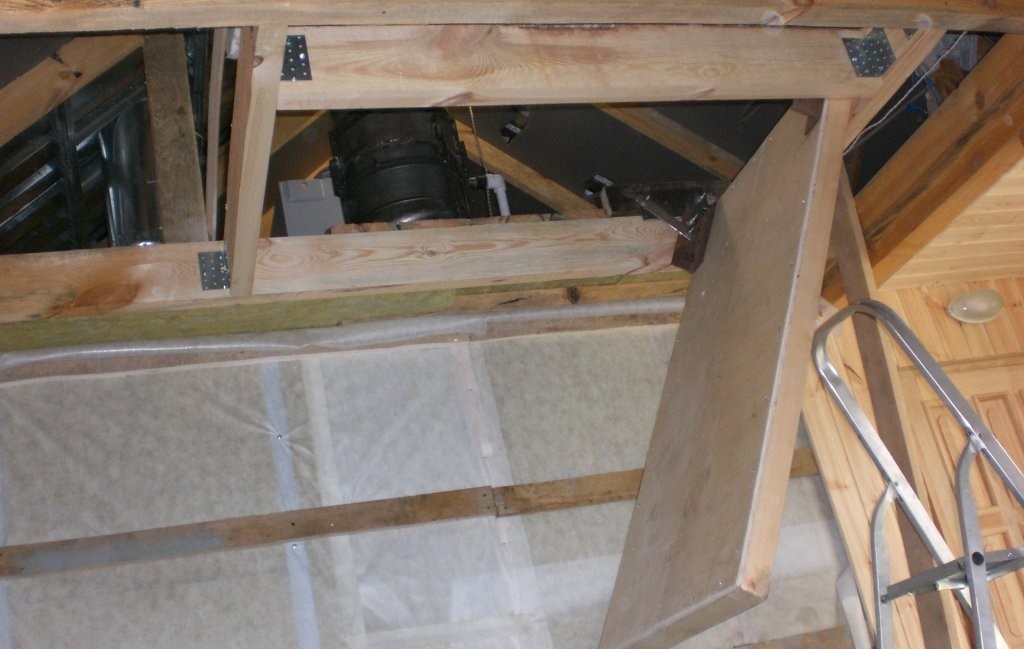

• Проем необходимо дополнительно укрепить, закрепив близ него деревянный брус, который соединяют с основными элементами несущей системы.

Бетонные плиты1-proem-dlya-lyuka2-proem-dlya-lyuka

Бетон, безусловно, прочный материал, поэтому сделать проем в этом случае будет сложнее. Тем не менее, при наличии нужных инструментов с созданием проема можно справиться за час-полтора.

РекомендуемПроем нужно выполнять на месте стыка железобетонных плит: так перекрытие сохранит свою прочность.

• Размечают периметр отверстия и по полученным линиям прорезают бетон. Для этого необходима болгарка и диск для металла с алмазным напылением. Прорези выполняют с обеих сторон плиты. В процессе резки не доходят до арматуры, так как эти диски с ней попросту не справятся – только сгорит напыление.
• Ровности углов добиваются с помощью перфоратора. Сверло его при этом должно быть длинее толщины перекрытия. Инструмент держат строго вертикально и высверливают по одному сквозному отверстию в каждом углу.
• Перфоратором высверливают насквозь и полые участки в железобетонной плите.
• Остатки плиты, закрывающие арматуру, разбивают кувалдой. Там где она стыкуется с арматурой, бетон, можно доломать ломиком.
• После того как будет оббит весь бетон, нужно аккуратно срезать арматуру.
• Поскольку по периметру проема устанавливают раму, отверстие проема должно быть очень аккуратным. Для этого его внутренние грани выравнивают и сглаживают алмазным диском.

РекомендуемПроем в бетонном перекрытии усиливают при помощи железных уголков, которые соединяют плиты воедино. Таким образом, они начинают поддерживать друг друга.

Сборка рамы ↑

Рама,изготовленная из досок толщиной в 20–30 мм, обеспечивает основанию дополнительную прочность. По форме она может быть прямоугольной или квадратной и соответствовать размеру отверстия проема. При сборке особое внимание уделяют точному соблюдению перпендикулярности сторон рамки. После завершения работ ее устанавливают в проем и закрепляют на анкеры.

Крышка ↑

Дверцу в домашних условиях проще сделать из пиломатериалов: фанеры или досок.

• Она должна быть прочной, особенно если к ней должна крепиться лестница, но не массивной. Ведь ее придется часто открывать и закрывать.
• В любом случае ее усиливают, установив с обратной стороны по диагонали поперечину, которую закрепляют, используя стальные уголки или гвозди.
• К раме крышку крепят на дверные петли с учетом ее рабочего направления.

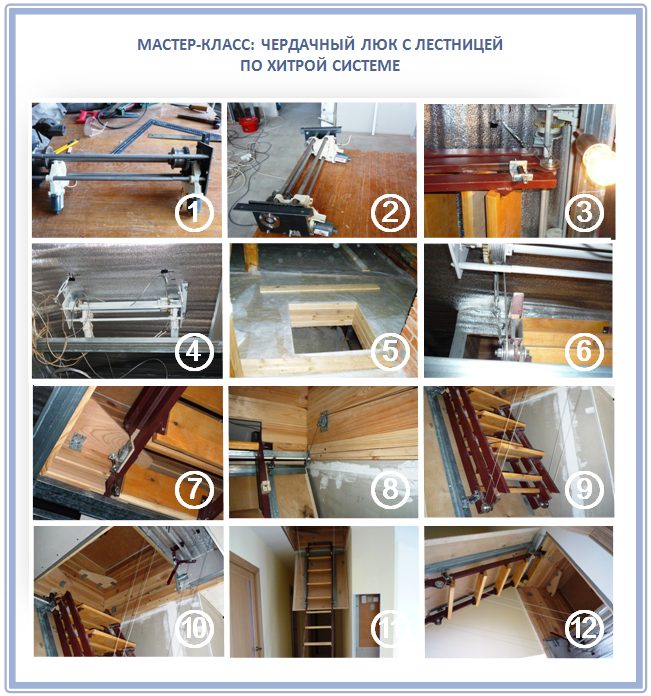

механизм чердачной лестницы с люком

• Плавную работу дверцы обеспечит установка доводчика.
• Необходимо оснастить ее также замковым механизмом.

Утепление ↑

Завершающий этап монтажных работ – теплоизоляция конструкции. Это особенно важно, когда речь идет об устройстве входа в холодный чердак. Последовательность выполнения теплоизоляции аналогична устройству утепления перекрытия чердака. Для утепления больше всего подходит экструдированный пенополистирол или минеральная вата. Выбрав плиты нужной толщины, можно эффективно заполнить зазоры между люком и проемом на потолке.

• для начала на крышку укладывают пароизолирующий материал;
• следующим слоем будет теплоизоляция;
• щели в раме заделывают строительной пеной и устанавливают уплотнительный контур из резины;
• утеплитель закрывают пароизоляцией и зашивают декоративной отделкой, к примеру, пластиком, ДСП или вагонкой.

В заключение посмотрите, как сделать люк на чердак на видео

© 2021

Выбор материалов

Очень важно правильно подобрать материалы, которые будут использованы для откидной или другой конструкции, сделанной и установленной собственноручно. Для изготовления основания обычно применяют древесину, а крепеж в местах соединения используется металлический. Чердачная лестница на второй этаж своими руками может быть выполнена из различных материалов.

Необходимых инструментов и материалов достаточно на строительном рынке, чтобы осуществить любой желаемый проект. В процессе выбора материалов принято учитывать ряд существенных моментов. В первую очередь требуется определиться с конструкцией, высотой лестницы, отступом нижней ступени, длиной лестницы и подходящим количеством секций.

В зависимости от нагрузки на лестницу, изготавливают ступени из древесины или металла. Самодельная лестница для чердака может без проблем изготавливаться из древесины. Специалисты рекомендуют выбирать сосну, поскольку она позволяет получить конструкции высокой прочности при низких затратах.

Складная чердачная лестница своими руками – подручные материалы, отходы и хозяйская жилка

Складные лестницы с люками, выдвигаемые по мере необходимости – оптимальный вариант, когда нужен доступ на холодный чердак. Приставные конструкции достаточно громоздки, их нужно где-то хранить, а места для полноценного лестничного марша зачастую не хватает, да и нет в нем потребности, если речь об эпизодическом использовании. Вот и участник FORUMHOUSE Alli58ru собрался с силами и сделал себе удобную и компактную складную лестницу.

Сами с усами – альтернатива покупным конструкциям

Давно хотел заиметь на чердак своей бани складную лесенку, но покупать жаба душила, а делать самому сначала казалось сложным. В этом году жаба так и не отступила, поэтому делать решился сам. И вот что из этого получилось.

Сразу стоит отметить, что сделана лестница из подручных материалов – обрезки, остатки фанеры, металлолом, но в наличии явно умелые руки и достойная инструментальная база. А в результате конструкция, практически ничем не отличающаяся от покупной и с минимальными затратами.

Люк

Хотя все размеры брались наобум, домочадцы, включая супругу и маму в возрасте, лестницей пользуются успешно и без затруднений. Начал умелец с проема, он получился 125×70 см, следующим сделал основу – люк, на котором крепится лестница, при разметке учел зазоры (по 8 мм на каждую сторону). На люк пошло:

• Два длинных бруска 50×50 мм.
• Два коротких бруска 50×50 мм.
• Два куска фанеры толщиной 10 мм (можно один, но целого не было)
• Крепеж (саморезы ПШ).

Бруски запилил вполдерева, посадил на клей и усилил саморезами, для подстраховки в качестве промежуточных фиксаторов использовал фанерные «косынки» (толщина 4 мм). После высыхания каркаса на саморезы же прикрутил фанерную облицовку, примерил, все подошло.

Механизмы

Открывающий механизм сначала прорисовал на бумаге, вырезал, подогнал под оптимальный угол открывания люка, с бумаги перенес шаблон на паронит. В ход пошли обрезки металлических полосок, уголки, куски листового металла, механизм собран из нескольких частей:

• Уголок
• Металлический прямоугольник-база (нарезан из листа)
• Две металлических полосы (разной длины)
• Крепеж (болты М10)

По шаблону из паронита разметил отверстия под шарниры, просверлил, «наживил» деталь, замерил малкой подобранный ранее угол и по ней же открыл механизм до этой позиции. Таким образом выявилась область на базе, перекрываемая уголком в момент откидывания люка, которую Alli58ru вырезал лобзиком. Чтобы детали не упирались в уголок и не задевали одна за другую, обрезал полосы и скруглил острые грани, собрал механизм, вырезанный паз обеспечивает стопор в нужном месте.

Крепление всей конструкции

Разложив чердачную конструкцию, следует закрепить шурупами боковые части короба. Делать это должен работник, находящийся наверху. Каждая боковина крепится не менее чем на 2 шурупа. Можно сразу заполнить щели монтажной пеной или другим подходящим для этого материалом.

Кроме того, в боковых элементах конструкции потребуется ослабление болтов. Это позволит до упора откинуть лестницу от крышки люка, после чего болты должны быть снова затянуты.

Теперь следует уделить внимание самой лестнице. Она должна быть прямой, когда разложена. Идеального попадания в размер практически не бывает, поэтому покупать необходимо с запасом по высоте. При установке, естественно, приходится отпиливать нижнюю часть. Для этого изготовителем прилагается шаблон с инструкцией, при помощи которого определяется линия отпила. Лишнюю часть отпиливают по этой линии.

Но в месте отпила может оказаться ступенька. Для решения проблемы пользуются регуляторами высоты, находящимися на боковых уголках. Сначала нужно ослабить шурупы, фиксирующие уголки, тогда становится доступным небольшое смещение конструкции вниз либо вверх. То же самое следует сделать, если отпил получился неточным.

Еще регулируется наклон. Это делается сменой положения отверстия, использующегося в креплении боковой опоры. Ограждения и поручни монтируются в последнюю очередь. Это завершающий этап монтажа чердачной лестницы своими руками.

Детальный обзор сборки и монтажа чердачной лестницы.
