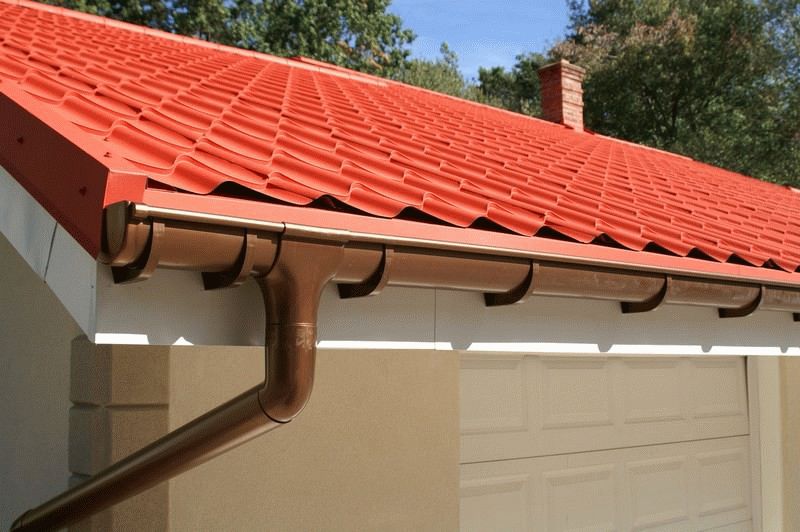

Водосток с крыши, водосточные желоба и трубы

И все же зачем

Осадки не размывают отмостку Слив – это важная часть конструкции всего дома. Его наличие очень важно по нескольким причинам. Увидеть дом, в котором отсутствует водоотводная система на крыше можно, наверное, только на этапе строительства, так как эту систему обычно делают в первую очередь. А все из-за того, что она выполняет важные функции:

1. Защитная функция. Благодаря сливу, осадки не попадают на стены, фундамент, ступени и отмостку. Это главное предназначения слива. Когда он отсутствует, цоколь дома в течение 5–10 лет просто разрушится. Вода будет попадать на фундамент, уходя в грунт, вследствие чего основание будет размываться. Более того, на стенах могут образоваться следы от воды, подтеки и пятна, которые будут портить эстетический вид всего здания. Да и ступени крыльца разрушатся с течением времени.
2. Сбор с крыши дождевой воды. Это особенно значимо для владельцев большого огорода или сада, ведь дождевой водой очень хорошо поливать растения. Если трубу слива отвести в специальную емкость, бочку или большой бак, то после хорошего дождя у вас будет дополнительный источник воды. Это полезно не только для почвы, но и для вашего кошелька. Наличие такой технической воды никому не помешает.
3. Элемент декора вашего дома. Если сделать красивый отлив своими руками, то можно дополнить общую картину дома, придав ей завершенный вид.

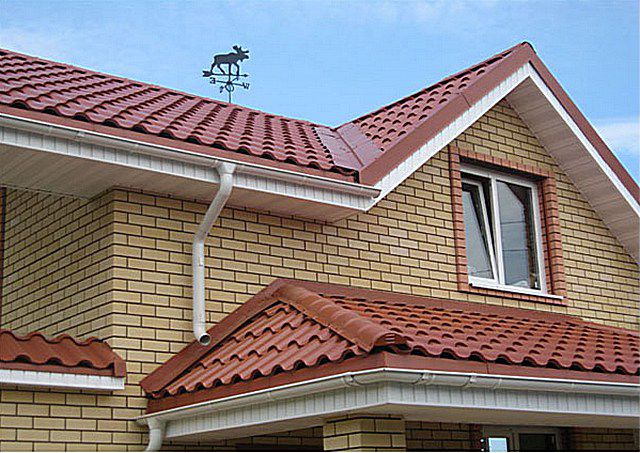

Это элемент дизайна дома

Все это делает систему слива важной составляющей всей постройки. Без нее, конечно, можно обойтись в отдельных случаях, но это чревато нежелательными последствиями.

Стоит отметить, что сделать слив на быструю руку тоже нельзя, чтобы он функционировал правильно и долго, нужно соблюдать некоторые требования:

• Изделие должно иметь высокую прочность, сопротивление к различным механическим деформациям и высоким нагрузкам. Оно должно выдерживать сильные порывы ветра, град, вес толщи снега зимой и т.д.;
• Долговечность. Материал должен быть стойким к различным внешним факторам, коррозии от воды, выдерживать перепады температур и атмосферные осадки.
• Последнее, но немаловажное, – хороший внешний вид, ведь никто не хочет, чтобы одна деталь портила весь фасад.

Все эти требования важно соблюдать, тогда ваши старания не будут напрасными. Но из какого материала можно сделать слив, и какой из них будет лучше? Давайте узнаем.

Выбор слива

Форма отлива не имеет принципиального значения. Она может быть треугольной, круглой, овальной, трапециевидной или прямоугольной. Сильно отличаются и размеры сливов. Желоба, как правило, производятся в стандартных размерах от 7 до 20 см, а трубы с оригинальным сечением — от 5 до 16 см. Форма желоба по своей сути несёт декоративную функцию, в то время как размеры сечения требуют обязательных расчётов с точки зрения пропускной способности. Кроме того, при выборе отлива важно наличие ряда свойств и характеристик:

• высокая прочность;
• наличие антикоррозийного покрытия;
• достаточная сопротивляемость деформациям и механическим нагрузкам;
• экологическая безопасность;
• красивый внешний вид.

При принятии решения об устройстве отлива необходимо учитывать, что промышленно изготовленные изделия обладают рядом преимуществ перед изготовленными самостоятельно. Готовые системы водосливов имеют достаточно точные расчёты пропускной способности, предусматривают все необходимые соединения и элементы для эффективного функционирования всего устройства водоотведения с крыши. Обычно в комплект водослива входят трубы, пластиковые желоба, воронки с мусоросборниками, тройники, крюки для подвеса, хомуты, угольники и заглушки.

Даже при самостоятельном обустройстве отливов дома имеет смысл приобрести готовые элементы, так как при необходимости они могут быть изготовлены по индивидуальному заказу (как правило, длина изделий до 4,4 м и толщина листа или стенки изделия до 1,5 мм) и обладают:

• разнообразием форм и цветов;
• надежностью и долговечностью;
• легкостью и простотой монтажа и ухода;
• отсутствием необходимости в повторной антикоррозийной обработке.

Но и стандартный набор цветов, длин, сечений и диаметров труб и желобов позволяет подобрать требуемую комбинацию элементов водоотводящей системы практически для любого здания или сооружения.

При выборе отливов наибольшее внимание следует уделить трём параметрам материалов, которые оцениваются по пятибалльной шкале:

• коррозионная стойкость;
• устойчивость к выцветанию;
• устойчивость к механической обработке.

В настоящее время не существует материала, который бы имел все высшие показатели, поэтому в конкретном случае выбирается тот, который имеет нужные характеристики. В дополнение, при самостоятельном монтаже необходимо обратить внимание на температурные режимы, при которых могут производиться работы по сгибу листов, труб и желобов.

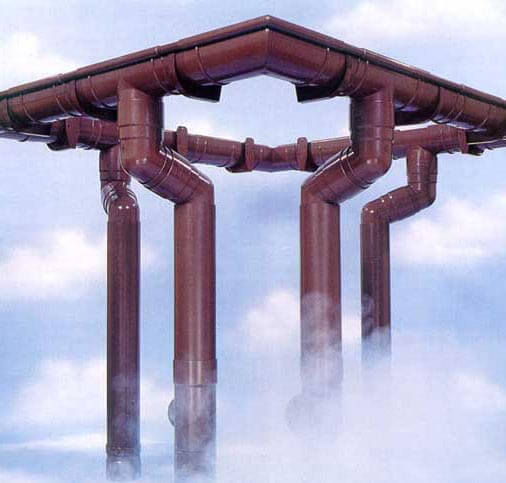

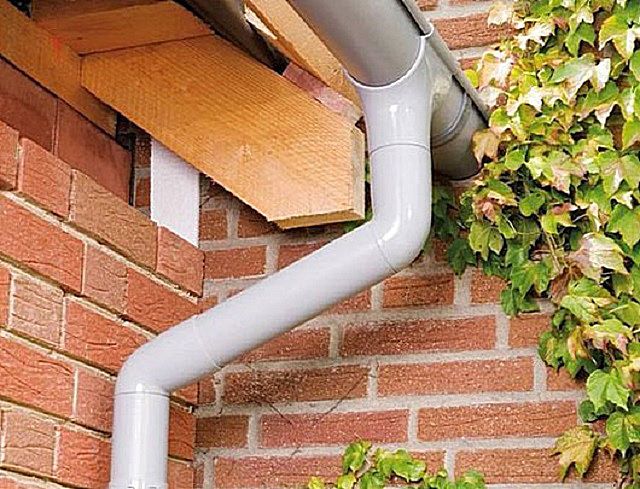

Преимущества использования пластиковых систем водостока

Пластиковые водостоки имеют свои характерные особенности, которые отличают их от металлических и делают их использование предпочтительнее. Выделяют следующие положительные аспекты:

• шумоизоляция пластиковых водостоков заметно выше, чем у металлических и достигает 27 дБ;
• пластиковые трубы не подвержены коррозии и не поддаются воздействию химических элементов;

Небольшой вес водостоков из пластика позволяет снизить нагрузку на кровлю

• малый вес материала позволяет существенно снизить нагрузку на здание и непосредственно кровлю;
• любой вышедшей из строя элемент легко можно заменить. Кроме того, установка пластикового водостока для крыши своими руками не представляет никаких трудностей даже для новичка;
• пластик, который используют для производства этого систем способен выдерживать перепады температур от -40°С до 50°С;
• стоить водосточная система из пластика будет как минимум в 2 раза меньше, чем металлическая.

Решить все задачи, связанные с выбором, покупкой и установкой водосточной системы из пластика можно самостоятельно, не прибегая к помощи профессионалов. Однако, в этом случае, стоит уделить внимание таким аспектам, как подбор подходящего цветового оттенка, диаметра желобов и труб, а также расчетам необходимого количества материалов.

И если тонкости проведения расчетов стоит рассмотреть более подробно, то о цветовых решениях можно сказать следующее: наибольшим спросом пользуются системы белого и коричневого цвета. Здесь можно использовать одно из двух решений: подобрать трубы в тон кровле или наоборот отдать предпочтение контрастному цвету.

Установка специальной защитной сетки позволит избежать загрязнения водостоков, тем самым продлевая срок службы системы

Особенности пластиковых водосточных систем

Нельзя сказать, что пластик – самый надежный среди материалов, но он лучше прочих противостоит воздействию каких-либо химических соединений. При отсутствии защитных покрытий, материал не подвержен коррозии. Благодаря этому качеству этот материал можно использовать долгие годы.

Цветовая обработка материала осуществляется равномерно на глубине 3-5 мм, что позволяет избежать выгорания и вытирания краски. Если купить пластиковый водосток, то можно забыть о таких процедурах, как частичная подкраска или шпатлевание отдельных участков.

Монтаж водостоков для крыши: этап монтажа

Водосточная система своими руками устанавливается не сложно. Для начала нужно определиться с месторасположением водосточной системы. В местах, где планируется установка сливных труб, следует смонтировать воронки.

Далее устанавливают крепления для желобов.

По всей плоскости стены следует равномерно распределить крепления – кронштейны. Между ними нужно соблюдать расстояние в 500-600 мм.

Водосточная система своими руками продолжается установкой желобов.

Многие предпочитают собирать водосточные желоба с заглушками, воронками сразу на земле. После чего всю конструкцию поднимают наверх и крепят к кронштейнам. Своими силами, в одиночку, это сделать проблематично. Поэтому лучше всего водосточную систему собирать наверху поэтапно.

Желоба монтируют от воронки, при этом их стыковывают с помощью соединителей. Края этих элементов вводятся до специальной метки.

Если требуется отрезать желоб по заданному размеру, то в этом случае можно использовать ножовку по металлу. Напильником зачищаются заусенцы.

Далее аналогично воронке по меткам монтируются угловые элементы желоба.

С торцевой стороны желобов монтируются заглушки. От фронтонной доски до заглушки должно составлять не менее 30 мм.

Водосточную систему своими руками начинают монтировать от воронки. Если вынос крыши небольшой, то рекомендуется использовать муфту.

Далее, как показано на фотографии, под отводом нужно установить кронштейн трубы. Для компенсации теплового расширения при вводе в муфту труб следует оставлять зазор в 1 см.

Для того, чтобы соединить трубы, следует использовать муфты, как говорилось ранее. Нужно оставить зазор в муфте при вводе нижней трубы. Под этим элементом устанавливают кронштейн (с хомутом).

Аналогично муфтам монтируются тройники, как показано на фотографии ниже.

Затем к нижней трубе приклеивают отвод.

Далее нужно установить ливнеприемник. Его устанавливают в том месте, где вода будет выходить из водосточной трубы. Для этого понадобятся полимерные трубы, которые отводятся в колодец. От дома нужно выкопать траншею и обустроить фильтрующий колодец. В траншею укладывают трубы. Один конец трубы будет монтирован в фильтрующий приемник, а другой – в приямок. Приямок можно приобрести в специализированном магазине. После того, как трубу уложили в траншею, ливнеприемник бетонируют.

На этом монтаж пластиковых водостоков завершается.

Расчет диаметра труб

Линейная схема более предпочтительна для монтажа своими руками. Особенно для плоских крыш большого периметра или кровель сложной конфигурации. Прежде чем браться за работу, необходимо произвести минимальный расчет объема воды, который будет выводить ливневка. Как для надземной, так и для наземной частей системы формула одинакова: Q = q20хFхφ. Здесь:

• q20 -интенсивность дождя для данной местности (л/с на 1 га). Величину следует искать в СНиП Например, в районе Санкт-Петербурга и Челябинска она составляет 60, Москвы, Самары и Екатеринбурга – 70, Ростова и Курса – 90, а Краснодара – 120.
• F – площадь, с которой необходимо собрать воду;
• φ – коэффициент водопоглощения поверхности. Для кровли он составляет 1, для асфальта – 0,95, для цемента – 0,85, для щебенки – 0,4-0,6 (зависит от того, обработана она битумом или нет).

Устройство ливневой канализации

Исходя из значения объема стоков Q, вы сможете рассчитать диаметр трубы. Объем до 11 л сможет обработать обычная «сотка», от 12 до 30 – N 150,больше – N 200. Так же подбираются и другие модули системы: воронки, желоба и др.

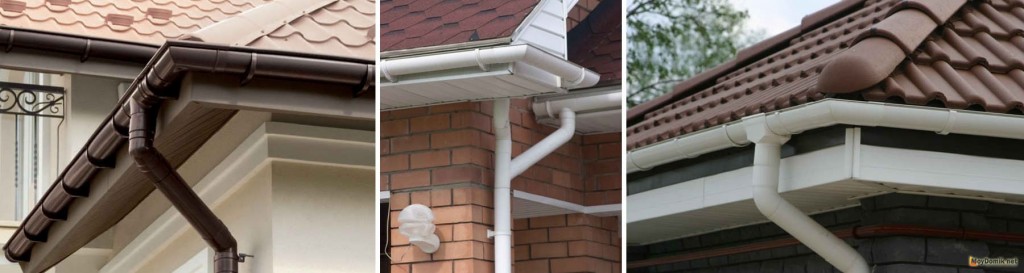

Виды водосточных систем

Водосточная система может быть внутренней или наружной. Система внутренних водостоков используется в многоэтажных домах и закладывается ещё на стадии проектирования здания. Своими руками устанавливают внешние конструкции.

Материал изготовления

В основном используются два вида водоотливов:

1. Из пластика. Сейчас всё большей популярностью пользуются пластиковые изделия, которые недорого стоят, мало весят и легко монтируются. С их помощью можно реализовывать самый разный дизайн. Пластиковые системы водоотлива рекомендуют устанавливать на дома и различные постройки в один этаж, а также при наличии жилых мансард.
2. Из металла. Наиболее нам привычные системы водостоков, подходящие для зданий разной этажности и любого климата. Сейчас выпускаются водостоки из оцинкованного железа, меди и металла с полимерным покрытием и защитной покраской различных цветов. Металл с покрытием может быть оцарапан и заржаветь в месте повреждения.

Пластиковые элементы водоотлива соединяют:

• холодной сваркой (клеем);
• защёлками и зажимами;
• резиновыми уплотнителями.

Металлические водоотливы соединяют друг с другом:

• зажимами;
• уплотнителями.

По способу изготовления

Способа изготовления водоотливов всего два: самодельный и промышленный.

Ознакомьтесь с правилами монтажа канализации в частном доме.

Самодельная система водоотливов делается из таких материалов:

• оцинкованные листы стали. Наиболее часто используемый материал;
• канализационные ПВХ трубы. Нередко после строительства или ремонта остаётся немалое количество пластиковых труб — их вполне можно приспособить под самодельную водоотливную систему;

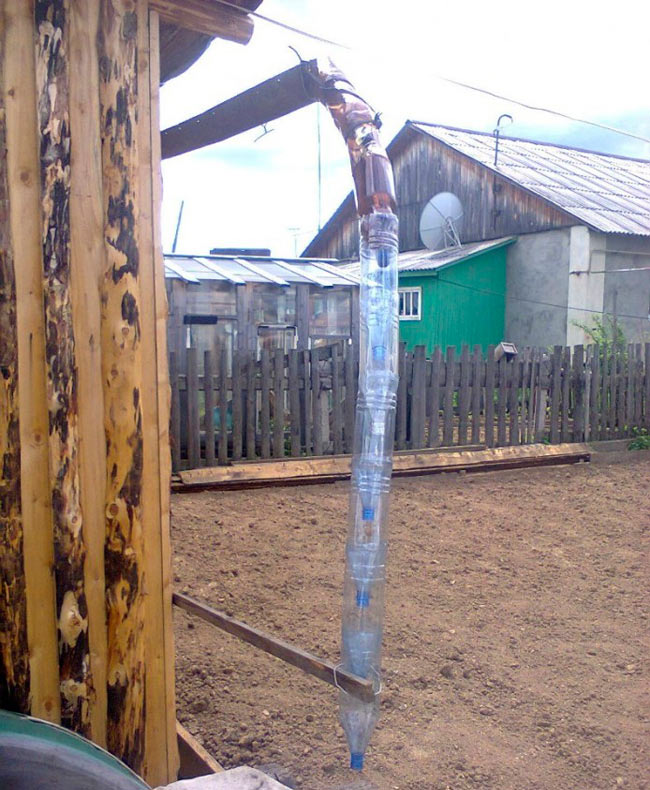

• пластиковые бутылки. При очень скудном бюджете можно использовать и такой бросовый материал.

Промышленные изделия отличаются от кустарных такими особенностями:

• многообразием форм. Они могут иметь разное сечение, но обычно они полукруглые или прямоугольные;
• стандартные размеры;
• могут иметь защитное покрытие, которое невозможно изготовить и нанести в домашних условиях;
• более аккуратный вид.

Знаете ли вы? На севере американского штата Калифорния при плотине Monticello Dam’s находится самый большой в мире водосток, образующий воронку 21,6 м в диаметре, которая сужается книзу и имеет глубину 21 м. Он может пропускать через себя 1370 кубометров воды и используется для сброса её излишка.

Типичное устройство кровельного водоотвода

Разные производители предлагают стандартный набор элементов водосточной системы. Они могут отличаться габаритами, материалом изготовления и внешним видом. В составе системы – горизонтальные желоба, установленные под краем покрытия крыши, и водосточные стояки, соединенные с желобами водосборными воронками.

Перпендикулярные элементы стыкуют между собой воронками. Кроме них в комплекс водосбора входят: заглушки, соединители, тройники, крепления, угловые элементы, колено и отмет

Состав системы компонуется в зависимости от конфигурации системы водоотвода.

Желоб и соединительные элементы для него

Полукруглый желоб – лоток для сбора, отведения осадков с кровли. Сечение желоба – незамкнутая полукруглая или угловатая форма. Дизайн подбирают под архитектуру здания. Размер лотка должен соответствовать предполагаемой нагрузке. Последняя в свою очередь зависит от площади крыши.

Поворот желоба используются для изменения линии водостока. Стандартный угол – 90°, но есть и изделия с параметром в 135°.

При монтаже поворота руководствуются правилами:

• стыки уголков и желобов необходимо герметизировать клеевыми или резиновыми уплотнителями;
• дистанция от торцов поворота к кронштейнам должно быть не более 10-15 см – в этих местах прочность система ниже.

Соединитель желоба – полукруглая полоса с фиксаторами и защелками. Элемент используют для стыковки желобов в цельную линию. Для герметизации стыка необходим резиновый уплотнитель.

Стандартная длина желоба – 3 м. Некоторые производители предлагают изделия типоразмером 3-4 м. При расчете системы, необходимо подобрать длину так, чтобы количество стыковок было минимальным

Крепежные кронштейны. Выбор определенной модели зависит от технологии установки водостока, места расположения основных элементов и стадии ремонта/строительства.

Возможные варианты кронштейнов-крюков:

1. Длинные. Применяют для фиксации водосточной системы до настила кровельного покрытия. Элементы крепят к стропилам, как правило, еще до монтажа обрешетки.
2. Короткие. Подходят для установки желобов на стене здания или лобовой доске. Крюки можно монтировать еще до размещения кровельного покрытия или после обустройства крыши.
3. Универсальные. Сборно-разборные элементы, применяемые до или после настила кровельного материала. Длину универсальных крюков можно регулировать.

Заглушка устанавливается на торце желоба. Для надежной фиксации предусмотрены защелки, а для повышения герметичности соединения – резиновая прокладка. Конструкция, как правило, универсальна – заглушка подойдет для правого и левого края лотка.

Элементы отводящего трубопровода

Водосборная воронка подходит для участков, где нет возможности монтировать обычную водосливную систему. Она применима для ендов крыш со сложной архитектурной формой. К водосборной воронке напрямую подсоединяют сливную трубу.

Выпускная воронка. Элемент устанавливают под лотком. Воронка перенаправляет потоки воды в вертикальную трубу. В зависимости от месторасположения различают проходные, левые или правые элементы

Колено – это элемент, который необходим для изменения направления водосточного стояка, т.е. обвода трубы около архитектурных выступов здания.

Сливная труба предназначена для обустройства вертикального сточного трубопровода. Диаметр элемента подбирают исходя из дебета воды, типовая длина – 3 м.

Тройник необходим для подключения нескольких желобов к одному вертикальному стояку. Использование тройника сокращает расход материалов, улучшает фасадный вид

Отмет – гнутый наконечник. Его монтируют внизу водосточной трубы для отвода воды от фундамента и цоколя постройки.

Держатели трубы – это хомуты для крепления вертикальных труб к стене. Держатели делают из пластика и металла. Крепежные элементы должны выдерживать нагрузки на водосточный стояк и быть менее заметными.

Вывод

Водосток из канализационных труб

На изготовление такого слива с крыши понадобится не более одного дня, а финансовая экономия очень значительная. Единственный недостаток – канализационные трубы боятся ультрафиолетового излучения. Если есть возможность, то рекомендуется принимать любые меры для защиты пластика от солнечных лучей. В противном случае система продержится не более 4–5 лет.

Одна из серьезных проблем в доме, с которой часто сталкиваются хозяева, – водосток. Если у Вас он уже есть, возможно, есть смысл его усовершенствовать. Ну а если он отсутствует, работы предстоит достаточно. Прежде всего, нужно определиться с тем, изучать ли информацию о том, как сделать слив с крыши своими руками или лучше обратиться к специалистам. Для заказа важно только найти квалифицированных работников, подготовить смету и оплатить работу.

Если Вы хотите сэкономить и у Вас есть желание поработать самому, рекомендуем внимательно изучить технологию всего процесса, которая будет указана ниже. Снег, дожди и другие осадки угрожают не только самой крыше, но и фундаменту, собираясь вокруг дома. К тому же вряд ли Вам понравится, когда возле собственного дома будет собираться грязь. А уж о воде, капающей с потолка, и вовсе говорить не стоит. Всего этого можно и нужно избежать.

Сегодня можно купить профессионально изготовленные и продуманные комплекты, подобрав к ним любые элементы – начиная от мелких деталей крепежа и заканчивая сложными соединениями и углами.

Если Вы планируете самостоятельно создать водостоки, то придется хорошо подумать, из чего они будут сделаны и насколько функциональными они станут.

Монтаж самостоятельно сделанной водоотводящей системы

Когда все элементы готовы, приступают к сборке водоотвода.

Монтаж может быть осуществлен различными способами, выбор метода зависит от креплений и времени года, когда проводятся работы.

Желательно устанавливать водоотводящую систему еще до того, как была покрыта крыша. Наиболее надежный и удачный способ – установка на стропило или наружную перекладину скатной крыши. Это позволяет защитить подвесные крепежные конструкции от дождя, закрыв их планкой карниза.

Если кровля уже установлена, пользуются другим методом.

Порядок работ

Сначала крепят кронштейны, которые будут поддерживать сточные желоба. Их располагают через каждые 55-60 см, при этом уровень должен снижаться в сторону слива. Держатели следует устанавливать так, чтобы свес кровли заходил примерно на треть полукруга, оставшиеся две трети будут собирать стекающую с крыши дождевую воду.

Для установки кронштейнов на деревянной планке карниза под нужным уклоном пользуются таким методом:

1. Монтируют самый высоко расположенный держатель.
2. Устанавливают кронштейн, находящийся на самой низкой точке (наклон увеличивают на 5 мм каждый метр). Если не выдерживать рекомендуемый угол наклона, отвод воды будет затруднен, могут появиться протечки.
3. Два установленных кронштейна соединяют тонкой веревкой, по стене вдоль веревки проводят линию.
4. На нужном расстоянии устанавливают остальные поддерживающие элементы, располагая их по отмеченной линии.

После этого проводят установку желоба, на край, расположенный выше всего, ставят заглушку. В местах соединения с желобом трубы вырезают отверстие под воронку, и устанавливают последнюю.

Если на участке имеется ливневая канализация, трубу отводят к ней. При ее отсутствии, в случае отвода воды в почву, трубу располагают на расстоянии 30-35 см над уровнем грунта.

Куда отводить воду из водосточных труб дальше?

Лучшим решением является подсоединение водосточных труб к какой – либо закрытой системе сбора и отвода воды. Это может быть:

• • Подземная дренажная система для осушения участка. Водосточную трубу присоединяют к выпуску дренажной системы через коллекторный колодец с обратным клапаном, препятствующим поступлению дождевой воды в трубы дренажа;
  • Ливневая канализация для сбора и отвода воды с поверхности участка;
  • Специальная система сбора и хранения дождевой и талой воды с целью её дальнейшего использования для полива и других хозяйственных нужд.
  • Система канализации хозяйственно — бытовых стоков. При централизованной системе канализации необходимо получить разрешение на прием дополнительного объема стоков у владельца сети (как правило, разрешают за дополнительную плату).

Дождеприемник водосточной системы крыши частного дома оснащен улавливателем мусора, который необходимо регулярно очищать через люк.

Водосточные трубы присоединяются к водоприемным трубам закрытых систем ливневой канализации через специальные устройства – дождеприемники.

В этих устройствах собирается крупный мусор (листья и пр.), а также они могут иметь клапан, препятствующий выходу наружу воздуха (запахов) из системы канализации. Дождеприемник имеет люк, через который Вам периодически придется убирать скопившийся там мусор.

Отвод дождевой воды через закрытые системы канализации заметно удорожает строительство дома.

Товары для дачи, сада и огорода ⇆

Чаще всего в домах эконом класса используют для приема и отвода воды, стекающей из водосточной трубы, приповерхностные водоотводные лотки.

Из водосточной трубы вода попадает в водоотводной лоток отмостки частного дома

Такие лотки, обычно устраивают не только для отвода воды с крыши, но и для сбора и отвода поверхностных стоков с отмостки и других площадок с твердым покрытием.  Сброс воды из лотков может производиться на рельеф участка в удобном месте подальше от строений или в дренажный колодец.

Водоотводные лотки обычно делают по месту из  бетона или используют готовые системы водоотвода из бетона, пластика или металла. В продаже имеются готовые системы приповерхностного водоотвода разных производителей. Основными элементами таких систем являются лотки и съемные решетки, которые закрывают лоток сверху.

На водосточные трубы устанавливают водоотводное устройство, которое направляет дождевую воду в установленную рядом емкость, бочку. Устройство перекрывает поступление воды в емкость, если она полностью наполнена.

Декоративная емкость для отбора и хранения воды из водосточных труб может стать украшением дома.

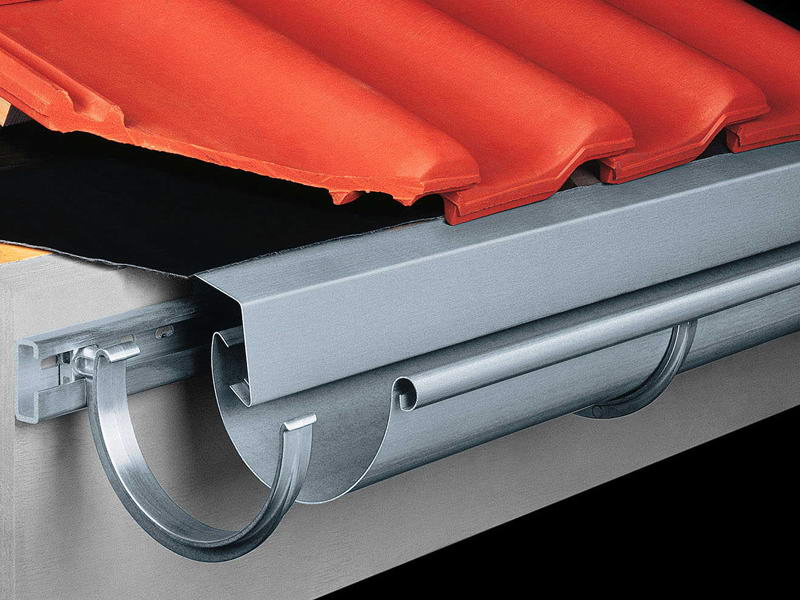

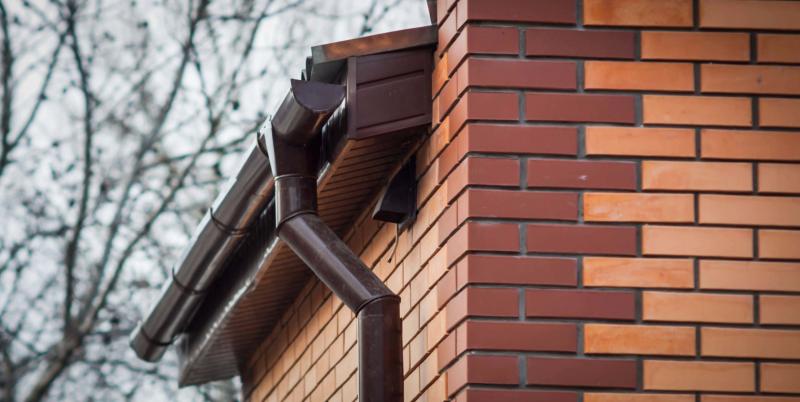

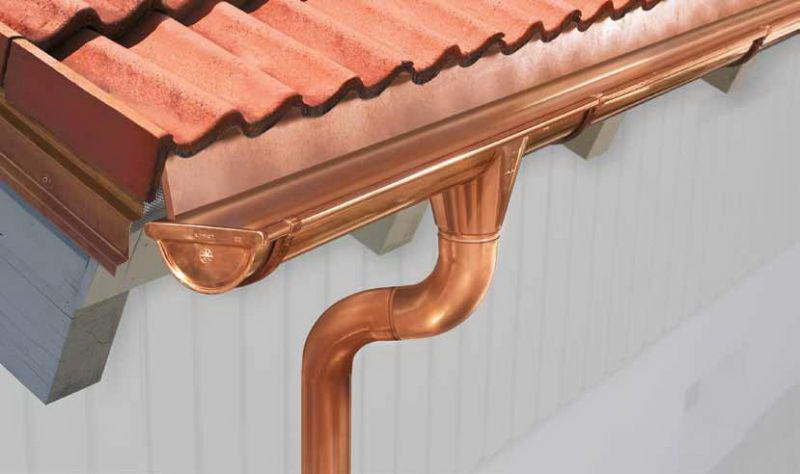

Элементы металлического водостока

Водосточную систему из металла производят из листовой низкоуглеродистой стали толщиной 0,5-0,7 мм. В качестве покрытия применяют полимерные материалы, устойчивые к воздействиям среды и истиранию. Изделия изготавливают в широкой цветовой гамме — от белого, серебристого, кирпично-красного до серого или черного. Это позволяет подобрать вариант, который гармонично впишется в стилистическое оформление здания.

Металлический водосток состоит из элементов:

Важно. Все детали рассчитываются и подбираются индивидуально в соответствии с параметрами крыши и климатическими условиями.

Особенности монтажа

Водосточную систему, как любые инженерные коммуникации, нужно предварительно спроектировать. Составляют чертеж с планом крыши, где указывают направление стока воды, места установки воронок, длину желобов.

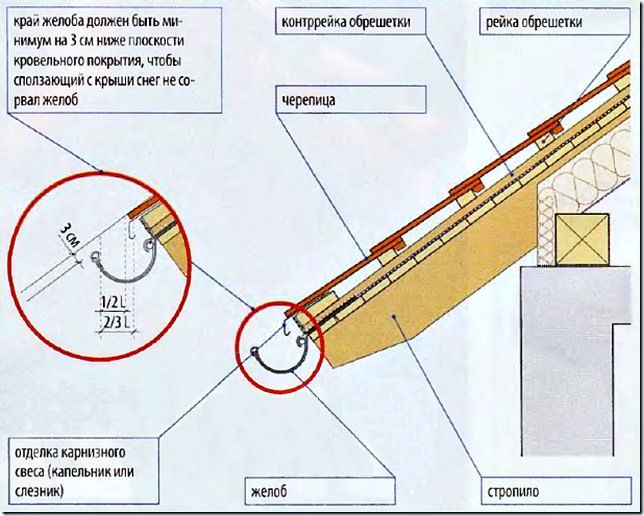

Схема монтажа водостока

Подбирают сечения элементов согласно предполагаемому количеству осадков и площади кровли. Воронки устанавливают из расчета один элемент на 10 пог.м. длины или 100 м² ската. Иногда их объединяют по две штуки на одну вертикальную трубу. Перенаправляют потоки с помощью тройников.

Установка кронштейнов

Монтаж водостоков начинают с установки кронштейнов. Для фиксации желобов используют длинные, короткие или универсальные держатели. Крепят их саморезами или гвоздями. Длинные кронштейны устанавливают до укладки обрешетки и кровельного материала. Им придают изгиб, соответствующий уклону крыши. Короткие крюки применяют для фиксации желоба к лобовой доске или стене здания. Такой вариант можно использовать как до, так и после монтажа кровли. Иногда кронштейны закрепляют к торцу кобылок или стропильных ног. В этом случае применяют крепеж с гнутой ножкой. Универсальные кронштейны — сборно-разборные. Верхнюю часть крепят до или после монтажа покрытия. Нижнюю — после укладки кровельного материала. Крючки не торчат и не мешают во время работы.

Варианты монтажа креплений

В зависимости от последовательности монтажа различают способы крепления крюков:

• до укладки покрытия — кронштейны крепят к мауэрлату, стропилам или нижней доске обрешетки;
• на готовую кровлю — крюки фиксируют на лобовой доске, не снимая нижнего ряда покрытия.

Крепим крайние держатели и натягиваем нитку

Сначала устанавливают крайние держатели в самых высоких и низких точках. Шаг установки кронштейнов 50-60 см. Вокруг воронки их располагают не дальше 5 см. Крюки прикручивают по натянутому шнуру, соблюдая уклон 2-5 мм на 1 м длины желоба. Кромка кровли не должна перекрывать водосточный лоток больше, чем на 1/3 ширины.

Крепление кронштейнов в зависимости от свесов

Для наклонных систем требуется крепеж, который монтируется под углом. Для этой цели применяют крюки с регулирующим устройством, позволяющим менять положение относительно основания.

Если свес кровли достаточен, возможен вариант монтажа целой крепежной системы. Она состоит из направляющего металлопрофиля и держателей, которые вводят в него после установки. Можно придать конструкции любой угол наклона.

При сходе снега крепление слива не мешает

Иногда крюки подвешивают прямо к материалу кровли. В этом случае он должен быть жестким и прочным, чтобы выдержать вес участка желоба с водой. В качестве крепежа применяют зажимы с прокладками. Существуют и другие разновидности кронштейнов — удлиняющие или устанавливающиеся внутрь водосборного лотка.

Укладка желоба

Монтаж желоба начинается с разметки отверстия под воронку. Проделывают ножницами или ножовкой прорезь диаметром, равным сечению водосборной детали. Подгоняют и отвальцовывают плоскогубцами его края, чтобы получились скосы в форме капелек.

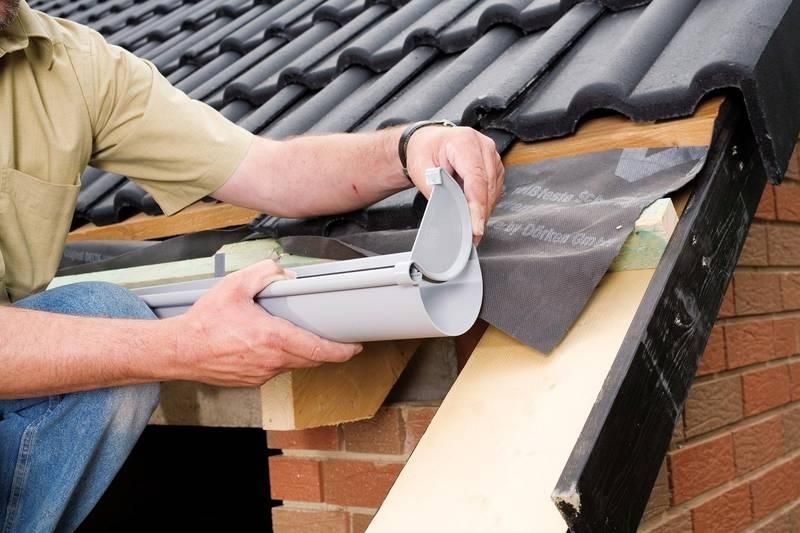

Установка желоба

Устанавливают желоб на кронштейны. Лотки по длине стыкуют с помощью соединителей или защелок. На пересечениях и углах скатов монтируют поворотные элементы. Стыки проклеивают герметиком или уплотняют резиной. Дополнительно закрепляют заклепками.

Закрепляем заглушку на желоб

После окончания монтажа на открытый желоб можно уложить специальную сетку для защиты системы от падающих листьев и мусора.

Защитная сетка на желоб от листьев

Крепление воронок

Воронки устанавливают в нижней точке водостока не дальше, чем на 150 мм от глухого торца. Отверстия лотка и водосборника должны совпадать. Деталь надевают снизу на желоб и защелкивают ушки.

Установка воронок на водостоке

На торец лотка монтируют заглушку, закрепляют заклепкой.

Монтаж водосточных труб

К водоотводному патрубку присоединяют поворотное колено и отрезок трубы длиной 100 мм. К нему крепят второй изогнутый элемент, чтобы создать удобную конфигурацию для фиксации к стене. Верхний хомут прикрепляют к стене на расстоянии не более 150 мм от края колена. Монтируют отрезок водосточной трубы нужного размера, заводя его в поворотный элемент.

Монтаж водосточной трубы

По длине трубу крепят хомутами с шагом 1,8 метра. Шов водостока поворачивают к стене. Внизу фиксируют хомутом, насаживают отлив. Его край должен находиться на высоте 200-250 мм от отмостки.

Монтаж металлических водостоков

Монтажный комплект состоит из таких деталей:

• сточные трубы и желоба;
• угловые элементы;
• кронштейны с хомутами и крюки для подвеса труб и желобов соответственно;
• воронки;
• торцевые заглушки;
• колена под трубопроводы;
• полусферические соединители желобов.

При сборке также используются дополнительные материалы – герметик, резиновые прокладки и средства крепежа – заклепки, шурупы по металлу.

Составление схемы и подбор деталей

Поскольку производители предлагают 2 типоразмера труб и желобов, перед закупкой комплектующих нужно подобрать соответствующий диаметр и составить схему водосливной системы.

При составлении чертежа руководствуйтесь следующей инструкцией:

1. Рассчитайте площадь каждого ската крыши в отдельности. Если она не превышает 250 м², берите желоб шириной 125 мм и трубу Ø90 мм. В противном случае стоит предусмотреть элементы размером 150 и 100 мм соответственно.
2. Замерьте длину кровельного свеса вдоль каждой стены коттеджа или дачи. Расставьте по углам здания сливные воронки и трубы из расчета 1 водоотлив на 10 м протяженности свеса.
3. В зданиях сложной формы (например, L-образный дом) сливы располагайте на внешних углах, поскольку от внутренних сложнее организовать ливнесток.
4. Правильная прокладка желобов производится с уклоном 3—5 мм. Учитывайте данный факт при подсчете количества материалов.
5. Крюки крепления монтируются на кровельную обрешетку или карнизную (лобовую) доску. В первом случае выдерживается шаг установки 60—90 см, во втором – не более 50 см.

Рекомендация. Если длина свеса кровли с одной стороны превышает 20 м, предусматривайте установку дополнительной трубы посередине, иначе водосточная система не справится с отведением интенсивных осадков.

Вертикальные стоки в виде труб крепятся к стене на кронштейнах, максимальное расстояние между ними – 1,5 м. Высота нижнего среза водослива над землей – не больше 30 см. В качестве крепежа используются только оцинкованные саморезы либо гвозди.

Как собрать систему

Чтобы смонтировать металлические водостоки своими руками, подготовьте стандартный набор измерительного и слесарного инструмента плюс дрель для сверления стен под кронштейны. Одно предостережение: применяйте резиновый молоток и ножницы по металлу вместо болгарки, дабы не испортить порошковую краску деталей.

Сборка водосливной системы производится в таком порядке:

1. Установите крюки с учетом уклона. Технология следующая: закрепите 2 угловых подвеса на расстоянии 10 см от края, а потом остальные с равномерными промежутками.
2. Если длина свеса составляет больше 10м и нужно ставить 2 воронки по бокам, при монтаже кронштейнов предусмотрите «разуклонку» желобов с высшей точкой посередине стены. Тогда вода с крыши равномерно распределится на 2 слива.
3. Примерьте желоб и нанесите точку присоединения воронки. Вырежьте дно по контуру отверстия, при нужде подогните резиновым молоточком.
4. Зацепив воронку за передний край сточного элемента, прикрепите ее к желобу. Для этого нужно загнуть лепестки резного фланца, как показано на картинке. Поставьте торцевые заглушки.
5. Вместе с помощником вставьте желоб в задние углубления крюков, опустите передний край и защелкните его в замке.
6. Установите угловые элементы. Чтобы соединить их со сливами, используйте специальные замки. Торцы элементов подводятся друг к другу встык и фиксируются соединителем, чья прокладка заранее намазывается герметиком. Таким же образом желоба наращиваются по длине.
7. Смонтируйте сточные трубы из прямых и наклонных участков, соединяемых коленами. Каждая верхняя деталь вставляется внутрь нижней, начиная от воронки. Закрепите элементы на кронштейнах.

Важный момент. После защелкивания желоб нельзя двигать, иначе вы рискуете содрать полимерное покрытие. Элемент важно сразу поставить в проектное положение.

Самый ответственный этап монтажа водосточной системы – правильная установка крюков, собрать и повесить желоб гораздо проще. Кронштейны, прикручиваемые к обрешетке, надо устанавливать перед монтажом кровельного покрытия, иначе профлист или металлочерепицу придется поднимать. Каждый крючок необходимо согнуть таким образом, чтобы подвес оказался на проектной высоте.

Совет. Лучший способ соблюсти расчетный уклон натянуть между крайними кронштейнами шнур и по нему выверять крепление остальных.

Коробчатые желоба – особенности установки

Домовладельцам, желающим самостоятельно собрать водоотливы квадратной формы, придется учесть несколько нюансов. Монтаж ведется по той же технологии, но часть операций делается иначе:

• под воронку вырезается прямоугольное отверстие;
• соединение угловых деталей с желобами выполняется внахлест с фиксацией заклепками и промазыванием стыка герметиком;
• воронка крепится на 4 заклепках, посадочный фланец покрывается герметиком.

При стыковке прямых и угловых элементов величина нахлеста составляет 5 см. Чтобы вставить одну деталь в другую, необходимо подрезать верхний загнутый край.

Как организовать обогрев желобов и водостоков и для чего он необходим

Самая лучшая защита водосточной системы от замерзания зимой – искусственный обогрев. Система обледенения позволяет обогреть водосток и не дать воде замерзнуть. Конструктивно система включает в себя нагревательные кабели, датчики температуры и влажности, крепеж, щит управления. Кабели можно использовать и простые резистивные (нагревательные), и более сложные и дорогие саморегулирующиеся, у которых отдельные участки кабеля включаются в работу при охлаждении ниже заданной температуры.

Конструкция водоотвода для частного дома

Водосточная система состоит из разных функциональных элементов, каждый из которых выполняет своё назначение.

Чтобы понять, как сделать слив с крыши в частном доме, нужно знать из каких деталей он состоит:

1. Жёлоб – труба полукруглой формы, монтирующаяся вдоль кровли строения. Он используется для сбора сточных вод и установлен под наклоном к сливным воронкам.
2. Муфты – применяются для соединения угловых и длинных деталей желоба.
3. Воронка для приёма воды монтируется на жёлоб для выброса стоков в сливную трубу. В воронке устанавливается решётка, защищающая от мусора.
4. Слив устанавливается к жёлобу вертикально, и собирает воду, поступающую из воронки. Он должен доходить до канализационной системы и заканчиваться отверстием для выхода стоков.
5. Колено или выходное отверстие, имеет изгиб для того, чтобы между стекающей водой и строением было небольшое расстояние.
6. Хомуты или кронштейны удерживают восточную трубу и жёлоб.

Правила монтажа водоотводной системы

Схема установки кронштейна желоба

Перед тем как устанавливать вашу самодельную конструкцию, важно ознакомиться с некоторыми правилами по установке элементов отвода воды. Они касаются не только пластиковых изделий, но и любых других. Соблюдение этих правил очень важно, так как благодаря им конструкция будет сложить долго и правильно выполнять свои функции.

1. Установка желобов по периметру дома должна осуществляться на лобовую планку карниза, край стропильной системы, непосредственно на кровлю. Лучше выбирать первые два способа. Но, стоит отметить, что реализовать их будет легко в том случае, когда система водоотвода устанавливается еще на этапе строительства дома, до того как уложен кровельный материал. Если же вы уже полностью построили ваш дом или дачу, можно крепить желоба на краю крыши.
2. Когда в качестве желобов используются металлические трубы, кронштейны необходимо расставлять на расстоянии от 80 см до 1,5 м. Если желоба выполнены из пластика, минимальное расстояние от 60–80 см.
3. Желоба нужно крепить так, чтобы они легко ловили поток бегущей воды. Для этого надо отступить от края крыши на треть сечения трубы, таким образом, чтобы две трети желоба выступали, и вода попадала четко в них.
4. Чтобы в желобах не скапливалась вода, их нужно установить с уклоном к воронке. На каждый 1 м длины уклон должен составлять 3–5 мм. Этого будет достаточно, чтобы вода беспрепятственно стекала вниз в воронку.
5. Расстояние верхнего края желоба от края крыши должно быть не меньше чем 30 мм. Если это требование не соблюсти, вся конструкция может быть сорвана снежной массой или льдом, который сойдет с крыши.
6. Важно обеспечить хорошую герметизацию стыков, чтобы вода не просачивалась через них. Для этого можно использовать либо герметик, либо трубный уплотнитель – круглую резинку. Ее нужно разрезать на две части и положить на место соединения, где она прикрутится саморезами. Она также будет служить в качестве теплового зазора, который обязателен, чтобы конструкция была подвижной.

Смонтированный водосток из канализационных труб

Это все правила, которые вам нужно соблюдать при монтаже системы отвода воды. Теперь осталось только применить все на практике!

Самодельные водостоки из подручных материалов

Стоимость готовых водосточных систем довольно значительна, что стимулирует некоторых умельцев мастерить водостоки своими руками из подручных материалов. Один из вариантов предполагает использование для этих целей пластиковой канализационной трубы значительного диаметра (не менее 110 мм). Ее разрезают на две равные части для получения жлобов. Водосточные трубы изготовляют из того же материала, но с меньшим диаметром.

Что касается кронштейнов, то их можно приобрести или изготовить самостоятельно. В более дешевом исполнении самодельного водостока в качестве материала используются пластиковые бутылки (детальнее: «Как сделать водосток из пластиковых бутылок своими руками»). Хороший желоб таким образом не изготовишь, а вот воронки выходят довольно удачными.

Некоторые правила монтажа сливов

При монтаже сливов своими руками важно помнить, что нормальная работа водосточной системы возможна, в том числе, при правильной установке сливов.

Монтаж сливных колен производится внизу водосточных труб, с таким расчетом, чтобы выходное отверстие трубы было направлено от здания. При удлинении слива необходимо иметь в виду что при замерзании масса увеличивается, поэтому для придания большей жесткости следует предусмотреть поддерживающую опору.

В случае невозможности соединения слива с ливневой канализацией следует предусмотреть установку в летний период рассекателя на раструб для увеличения площади стока и быстрейшего отвода воды в грунт.

Специфика установки металлических водостоков

Одним из специфических вопросов установки металлических водостоков на зданиях с крышей из профнастила, металлочерепицей и кровельным железом является устройство эффективной молниезащиты. Для этого при монтаже металлического водостока предусматривается устройство защитного заземления.

Монтаж пластиковых сливов и из цемента

Довольно простое решение отвода дождевой воды предлагается посредством устройства сливов для воды из пластиковых элементов или бетонных секций. Как и в водосточной системе, система слива монтируется с учетом уклона в направлении отвода воды.

Большинство производителей комплектуют свои изделия не только универсальными системами соединения, но и защитными решетками, устройство которых обязательно во избежание получения травм людьми.

Монтаж производится по заранее размеченному направлению с учетом уклона направлению. В отрытую траншею в качестве подушки засыпается песок или щебень, секции слива соединяются между собой и устанавливаются в траншею. Места соединения в зависимости от рекомендаций производителя могут дополнительно герметизироваться силиконом или цементным раствором.

Купить слив для кровли можно купить за цену от 100 рублей.
