Виды дефлекторов на дымоход и изготовление своими руками

Зачем нужен и как работает

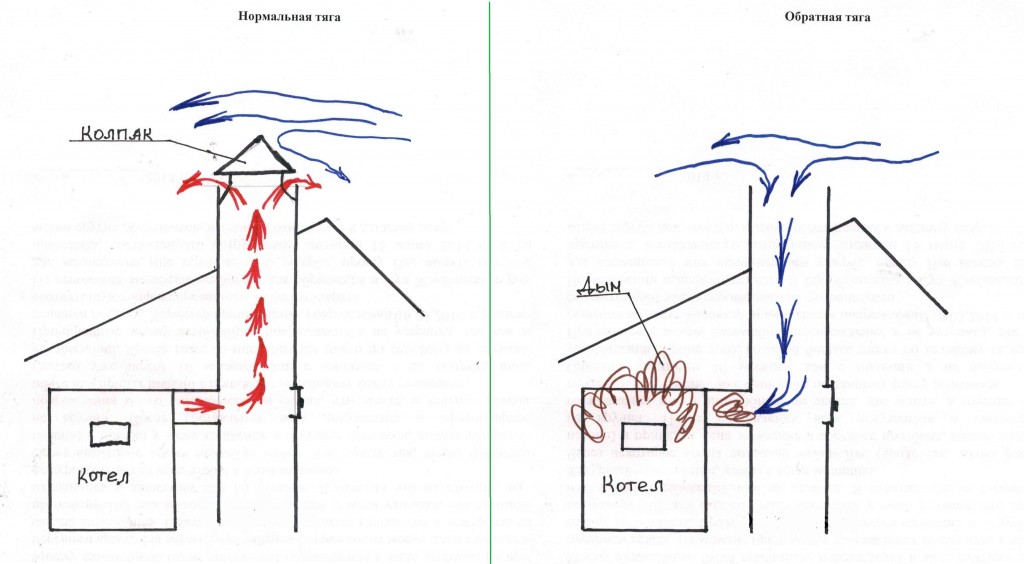

Основными функциями колпака для дымохода являются:

• в первую очередь защитная. Если в открытую трубу извне могут попасть различный мусор, пыль, дождь, то после установки на нее нехитрой крышки такая проблема исчезнет сама собой;
• влага от конденсата разрушает дымоход, а специальный зонтик способен с этим справиться;
• такой металлический элемент также способен сделать конструкцию крепче, а значит, надежнее;
• если мы имеем кирпичную конструкцию дымохода, то колпак на нем предотвращает разрушение кладки;
• эстетическая функция. Да, симпатичный зонтик на верхней части трубы смотрится очень мило.

Существует несколько модификаций устройства, но все они достаточно простые и состоят из таких элементов, как сам защитный зонт и приспособление для отвода влаги. Принцип его действия следующий:

• когда воздух трубой поднимается, он встречает на пути преграду в виде дефлектора;
• после этого поток воздуха уходит вверх, словно увлекает за собой дым;
• в результате горячий воздух по каналу начинает двигаться с ускорением;
• небольшие зазоры в защитном зонтике защищают в это время дымоход;
• так называемый обратный конус, который является частью конструкции колпака, предотвращает образование обратной тяги во время движения ветра понизу.

Но, даже убедившись в необходимости наличия на дымоходе такого колпака, не спешите бежать в магазин. Как соорудить своими руками колпак на трубу дымохода, рассмотрим далее.

Зачем устанавливать дымник на трубу?

Эта конструкция применима не только для дымоходов. Как правило, устанавливают дымники на трубы вентиляционных выходов, газоходов. На вид они представляют собой своеобразные навесы над дымоходом.

Существует масса вариантов оформления дымников, в общей конструкции они выглядят привлекательно и эстетично, поэтому тем, кто не знаком с тонкостями строительных работ, может показаться, что это исключительно декоративная деталь. На самом деле, красивый внешний вид дымника – это далеко не самая важная его характеристика.

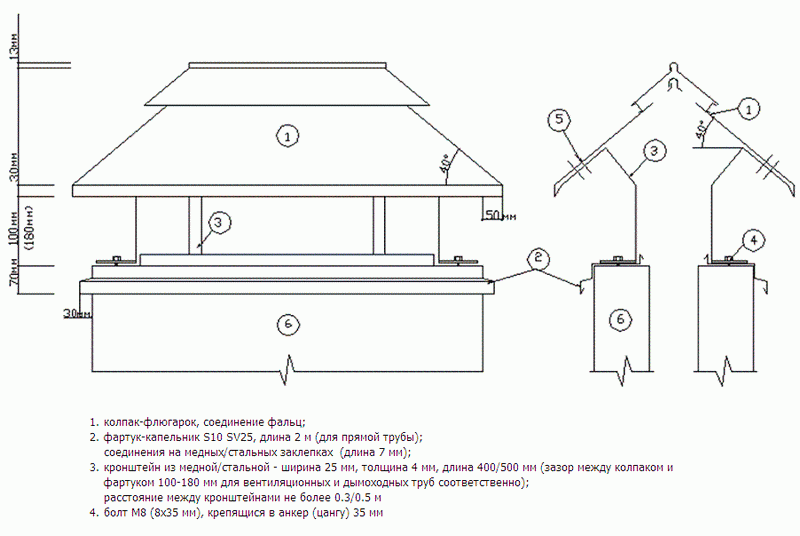

Схема установки дымника на трубе (вид в разрезе)

Помимо того, что колпак на трубу дымохода защищает его от попадания внутрь атмосферных осадков и мусора, он также предотвращает преждевременное разрушение верхней части трубы. Это качество особенно важно, если нужно защитить кирпичную трубу.

Важная функциональная нагрузка и привлекательный внешний вид крыши делают оголовок дымовой трубы незаменимым элементом при оборудовании дымохода.

Материалы для изготовления дымников

Выбирая дымник на трубу, следует обращать внимание, в первую очередь, не на внешний вид, а на функциональность, которая обеспечивается материалом изготовления конструкции.

1. Медь. Считается наиболее функциональным материалом, поскольку может обеспечить и привлекательные внешние данные, и отличные эксплуатационные качества. Колпак на трубу дымохода из этого материала при условии правильно выполненных монтажных работ, прослужит долгие годы, не переставая радовать хозяев дома. Со временем медный зонт покрывается патиной и становится похожим на старинные изделия. Устанавливая медный зонтик, следует помнить, что этот материал, вступая во взаимодействие с другими металлами, начинает активно окисляться. Этот процесс может вывести из строя конструкцию раньше положенного времени. Во избежание таких проблем необходимо во время установки дымника использовать для крепежа детали из меди или с ее содержанием в составе.
2. Сталь. Козырек на трубу дымохода из стали менее долговечен, чем медный. Но зато стоимость их ниже на порядок. При правильной установке и подборе крепежных деталей стальные дымники на трубу прослужат 10-15 лет, а зонт из нержавейки – порядка 30 лет.
3. Цинк-титан. Этот материал достаточно часто используется в кровельно-монтажных работах, поскольку его технические характеристики сходны с медью. Дымники на трубу из цинк-титана можно эксплуатировать без потери рабочих качеств до 50 лет. Основное условие длительного срока службы – правильно сделать установку конструкции.

Если в качестве топлива в домашней печи или бане используются дрова, то дымники на трубы не делают из окрашенного металла, поскольку под воздействием высоких температур слой краски быстро выгорит, а сам зонтик покроется копотью.

Медный дымник для кирпичной дымовой трубы

Если высота такой трубы не превышает 5 метров, то лучше всего изготовить козырек на трубу дымохода или дефлектор из жаропрочных материалов – меди или нержавеющей стали. Поскольку эти металлы устойчивы к окислению и коррозии, то и дымники на трубу будут служить гораздо дольше.

Особенности конструкции

Наиболее простой конструктивно зонт выглядит в виде плоской или конусообразной крышки, установленной в верхней части трубы. Современные технические возможности позволяют сделать этот элемент дымохода самой разнообразной формы, некоторые из них можно сравнить с настоящим произведением искусства, как, например, кованый зонтик.

Многие хозяева предпочитают установить дефлектор, способствующий усилению тяги в дымоходе.

В зависимости от архитектурной формы дома можно сделать оригинальный зонт своими руками или же купить готовый. Так, для домов в стиле «модерн», наиболее уместно будет выбрать дымники на трубы с плоской крышей. А дом в европейском стиле прекрасно украсит колпак дымохода в виде полусферы.

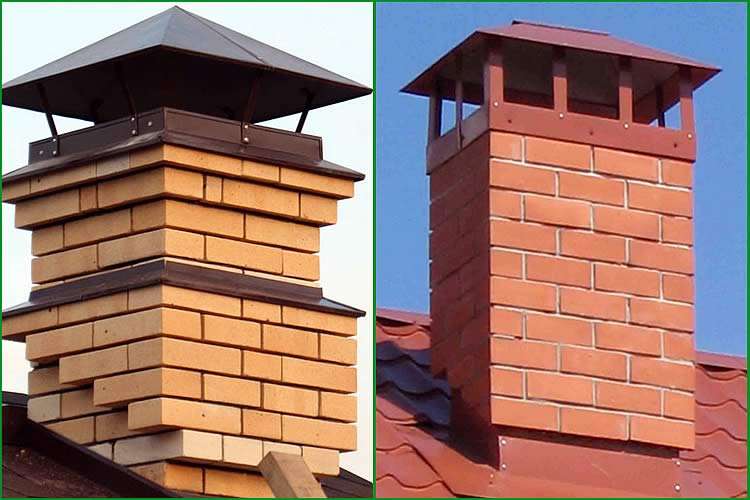

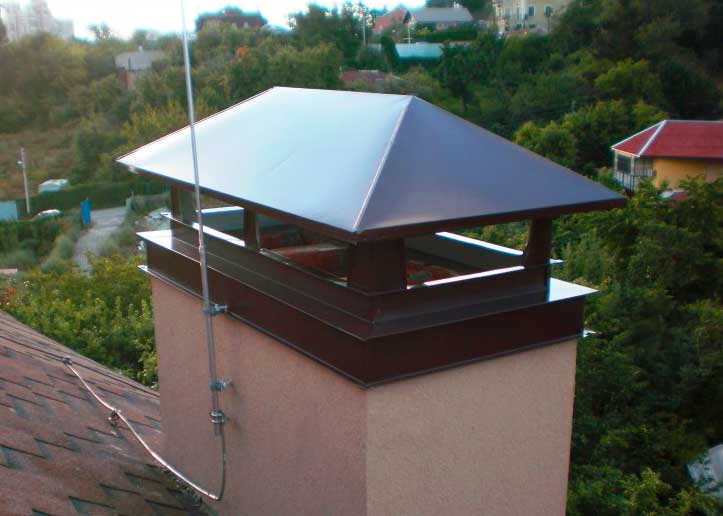

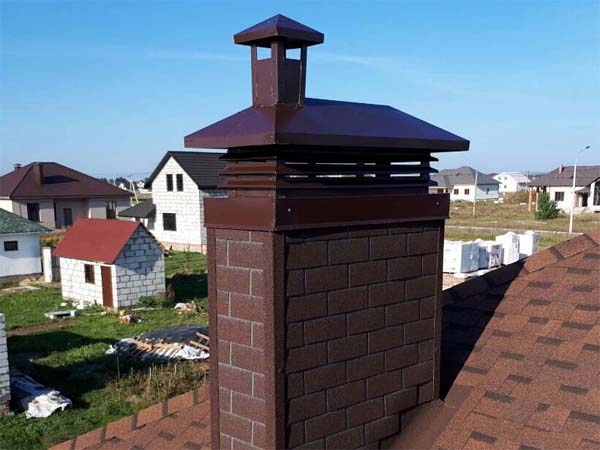

Так выглядит установленный дымник на трубе с защитными декоративными решетками

Часто устанавливаются дымники, имеющие на своей крыше несколько скатов: в зимнее время на них не скапливается снег и лед, а форма крышки обеспечивает хорошее проветривание дымохода.

Для домов, в которых печи или камины топят дровами или торфом, а кровля выполнена из горючих материалов, устанавливают зонт с искроулавливателем.

Эта деталь представляет собой нержавеющую сетку с мелкими ячейками, закрепленную на металлической рамке.

Искроулавливатель можно сделать своими руками и установить либо в шахте дымохода, либо по периметру козырька.

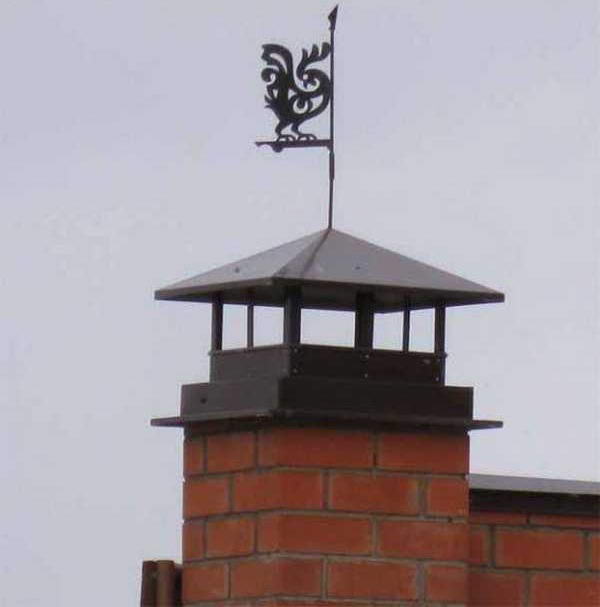

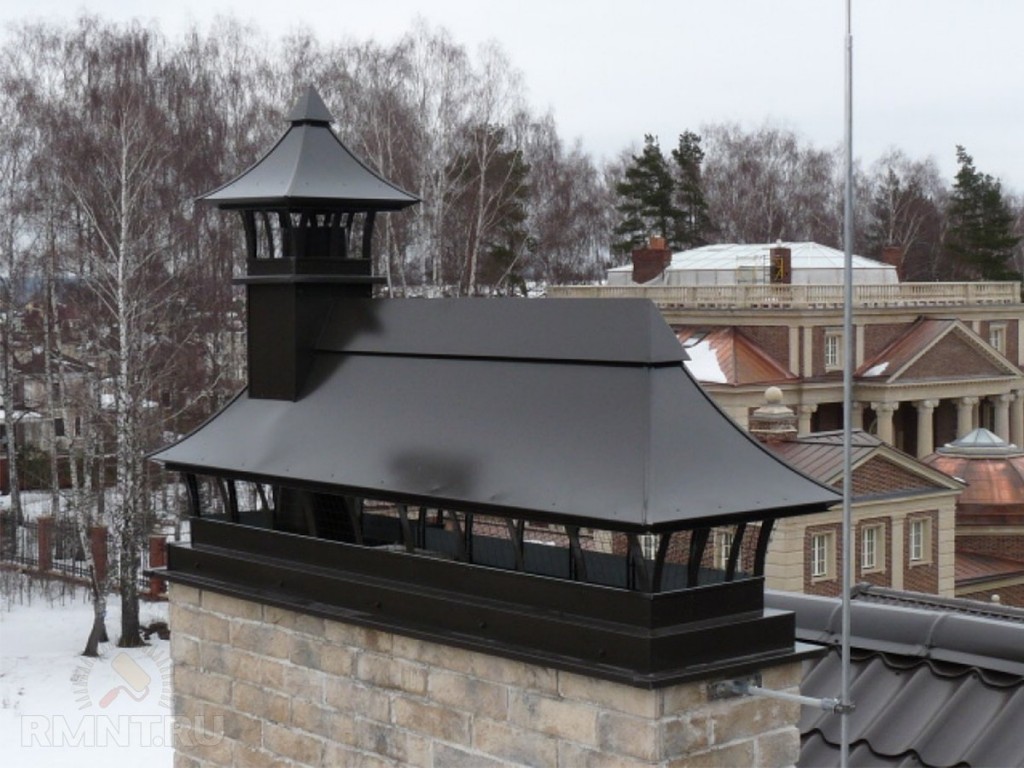

Оголовок для дымоходной трубы с украшением в виде флюгера

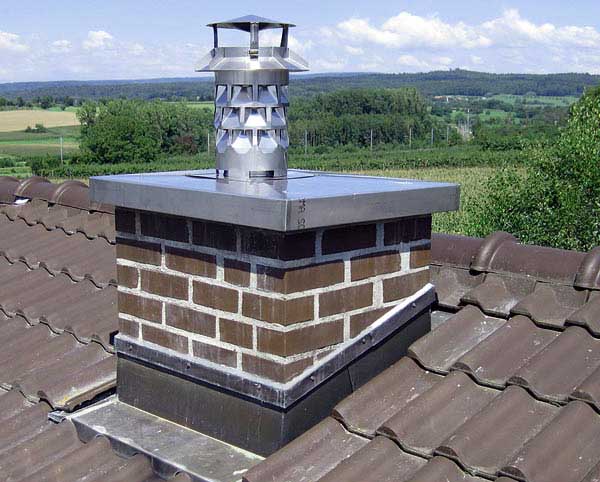

Для круговой защиты от дующих ветров служит одна из разновидностей дымника – дефлектор.

Порывы ветра существенно снижают тягу в дымоходе, если его оголовок не имеет такого приспособления. Дефлектор действует по принципу аэродинамики, изменяя направление движения ветра.

Конструктивно дефлектор состоит из двух цилиндров: верхнего (в виде усеченного конуса) и нижнего, и защитного колпака. В зависимости от направления ветра, дым выходит в один из двух каналов – верхний или нижний. Дефлектор изготавливают из оцинкованной стали.

Цель устройства

Основным предназначением приспособления является защита дымохода от атмосферных воздействий, в частности, снега и дождя, а также для создания дополнительной тяги. Встретить его сегодня можно повсеместно на трубах коттеджей и частных домов. Дефлектор может быть различных форм, которые придают дымоходу оригинальный внешний вид.

Совет: при выборе колпака на дымовую трубу, обратите внимание вначале на его функциональные возможности, и лишь потом на дизайн.

Ветер и осадки сильно изнашивают кирпичный дымоход, особенно когда попадает вовнутрь. Такие отсыревшие конструкции не могут служить долго, а влага, попадающая в него, просачивается прямо в топку, что также негативно влияет на ее эффективность. (См. также статью Виды труб: особенности.)

Благодаря дефлектору удается защитить верхнюю часть дымохода, а также усилить его вентиляцию. Специалисты советуют приобретать флюгарки с установленной на нее сеткой, препятствующей попаданию посторонних предметов в трубу. При этом у нее должны быть крупные отверстия, не препятствующие свободному выходу отработанных газов.

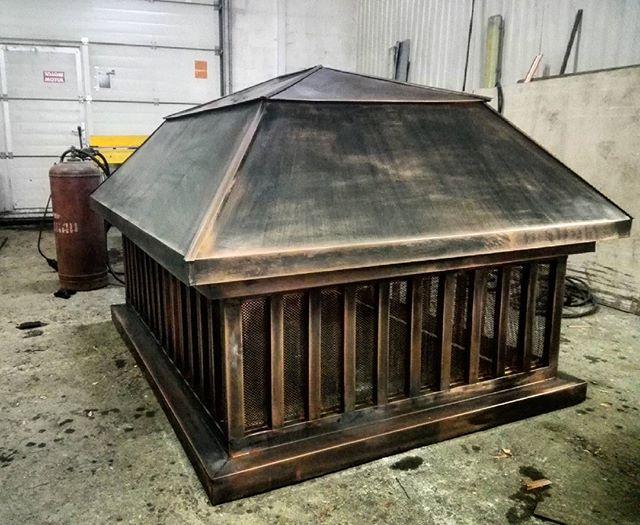

Колпак на дымоходную трубу из меди

Из чего делают колпак

Залог долгого функционирования дефлектора – правильно подобранный материал для его изготовления. Рассмотрим некоторые:

Виды дымников

Все зависит от конструкции и внешней формы трубы.

Ниже рассмотрим основные разновидности дефлекторов:

1. Стандартный – похож на маленький домик на оголовке дымохода. Его форма зависит только от фантазии владельца и дизайнера.
2. Европейский – самый популярный колпак на дымовую трубу в данный момент. Внешне он напоминает стандартный вариант, но крыша у него закругленная. Его устанавливают не только на дымоходы, но вентиляционные шахты. Конструкция не дает образовываться конденсату и используется для вентиляции помещения.
3. С многоскатной крышей, точнее с двумя. Имеет хорошие защитные свойства от попадания в трубу различных осадков. Применяется также для вентиляции.
4. С флюгерами – выглядят очень стильно, сверху обычно на них ставят различные металлические фигурки.
5. С открывающейся крышкой, которая необходима для различных операций по обслуживанию дымовой трубы, в том числе, чистки и профилактики, она также помогает общей вентиляции.
6. С открывающимися вентиляционными отверстиями, что позволяет оказывать влияние на силу тяги в дымоходе.

Виды дымников

Совет: делая выбор подходящего вида устройства для дымовой трубы, не забывайте учитывать соотношение его параметров с конструкцией крыши.

Если у вас нет опыта или вы сомневаетесь, что можете правильно сделать и установить колпак на дымоход, обратитесь к специалистам. Обычно у них есть достаточно материалов разного характера, а также чертежей моделей, которые вам могут понравиться. В крайнем случае, изготовят оригинальный.

Колпак на печную трубу из оцинкованной стали

Делаем самостоятельно

Прежде чем приступить к работе, нужно провести измерения трубы. При этом не забывайте, что колпак должен закрыть собой все горизонтальные поверхности дымохода, в том числе и оголовок. (См. также статью Труба для буржуйки: особенности.)

Совет: дымник должен надеваться на трубу легко, поэтому его увеличьте его размеры его сторон на 4-5 мм.

Необходимо сделать «крылья», которые будут опираться на расширения трубы. Их длину выбирается произвольно, главное, чтобы они закрывали поверхность уширения. Изготовьте также 4 заготовки для колпака (по 2 каждого размера) и заготовку для его крышки в виде прямоугольника.

Труба для буржуйки: из чего и как делается

Для сборки дымохода своими руками подготовьте инструменты:

• резиновую или деревянную киянку;
• небольшой молоток;
• металлический брусок толщиной 10 мм;
• специальный зажим;
• ножницы по металлу;
• гибы;
• металлическую линейку;
• маркер;
• металлический уголок длиной 1 м и с полками 40х45 мм;
• строительные перчатки.

Совет: отрежьте на всех заготовках уголки и надрежьте заготовки по центральной линии, чтобы облегчить работу.

Ниже предлагается инструкция процесса:

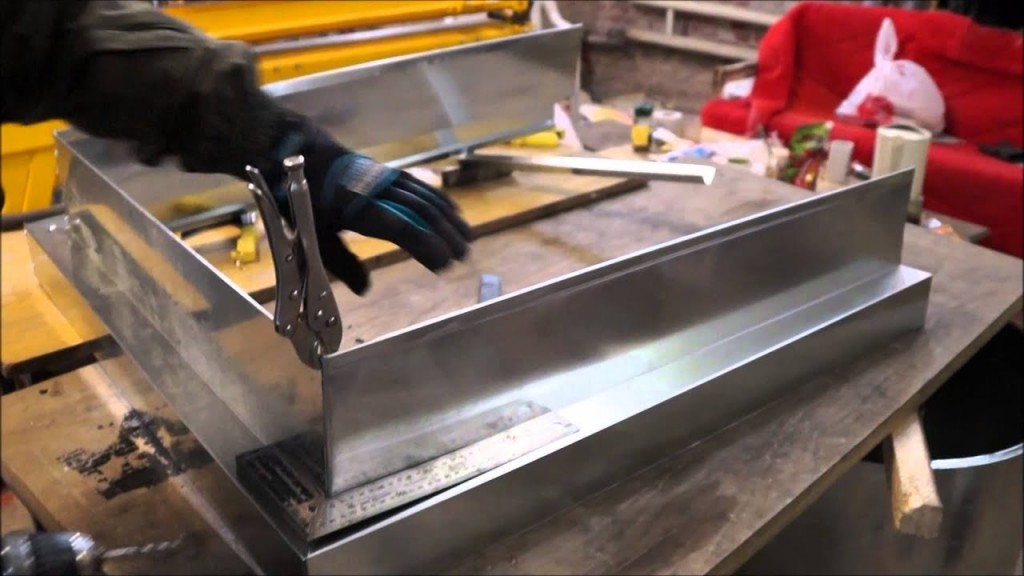

1. Просверлите отверстия в уголке и прикрутите его к ближнему краю рабочего стола.
2. Загните капельник по кромке на ширину 10 мм и углом 45˚. Работу выполняйте киянкой, совместив линию сгиба заготовки с уголком.
3. Загните 20 мм в другую сторону в верхней части на угол 90˚.
4. Сделайте загиб заготовки в туже сторону по центральной продольной линии, угол которого зависит от размещения крыльев на дымоходе.
5. Возьмите гибы и загните фальцы на заготовках с помощью молотка.
6. Сделайте загиб по 15 мм с каждой стороны на крышке под прямым углом. Закрепите крышку киянкой и молотком.
7. В центре крышки разметьте отверстие своими руками, которое будет совпадать по размерам с дымоходом.

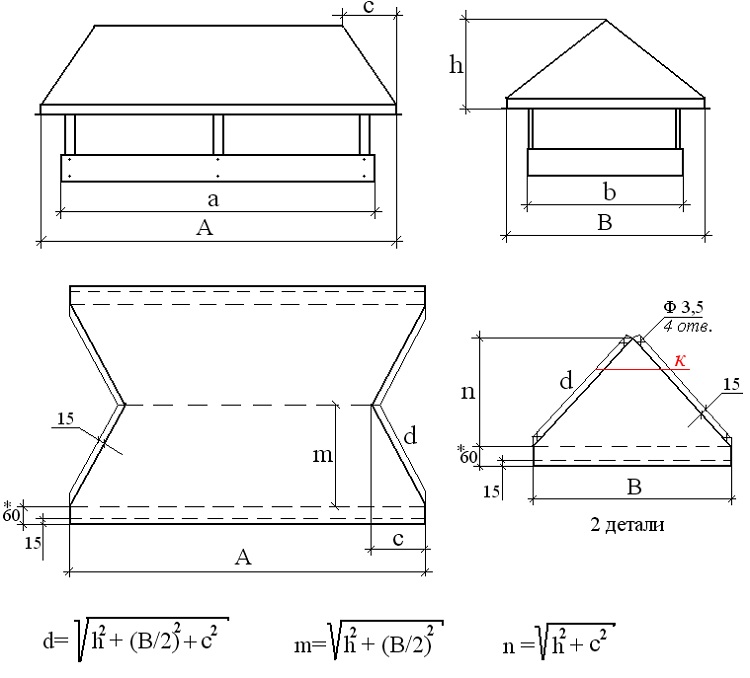

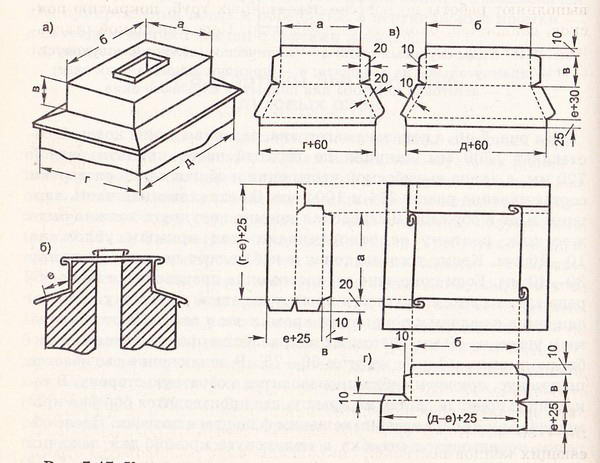

Раскройка дымника

Вывод через потолок

Не смотря на то, что такая труба является конструкцией из двух слоев с не воспламеняющейся теплоизоляцией в середине, для повышения уровня безопасности в потолочном проеме для дымохода делают отверстие для монтажа небольшого патрубка, который по диаметру на 15-20 см больше диаметра дымохода.

• базальтовую вату;
• песок;
• керамзит.

Трубопрокатный сортамент большого объема для изоляции  сэндвич  дымовывода позволяют заменить коробом из негорючих материалов:

В короб пропускают сэндвич  – дымоотвод, а пустое место тоже заполняют негорючим материалом:

Детально, о том, как проводят такие работы, рассказывает предоставленное видео.

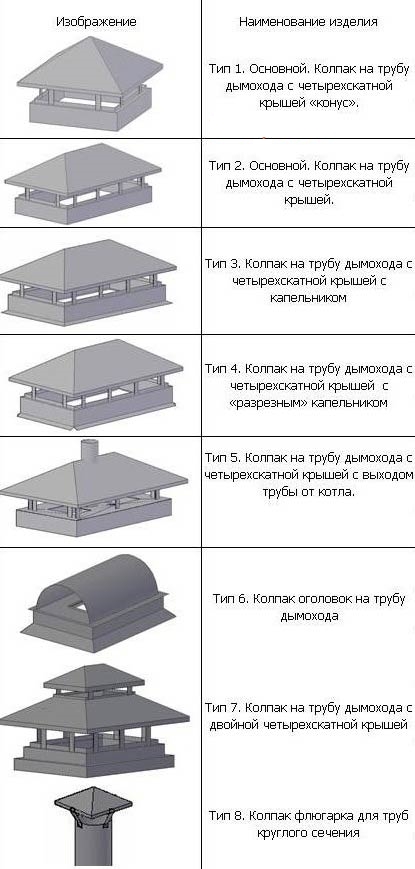

Существующие виды колпаков на дымоход

Большое количество разновидностей дымоходных колпаков возникает из-за разнообразия самих труб по форме, стилистике и габаритам.

На сегодняшний день в специализированных строительных магазинах предлагаются следующие виды колпаков:

• Флюгарка стандартного типа. Это пирамидальный зонтик, производимый из листового металла и закрепляемый на фартуке-капельнике посредством кронштейнов.

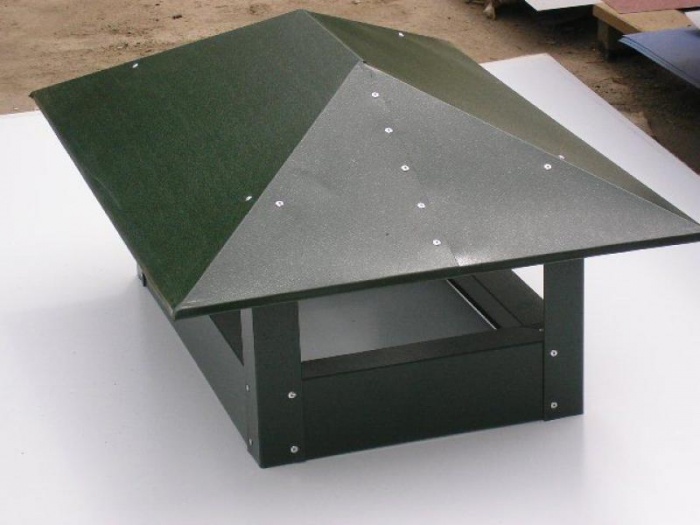

• Флюгарка на четыре ската. Внешне изделия напоминают вальмовую крышу с четырьмя скатами. Идеально такой колпак сочетается с прямоугольной кирпичной трубой.
• Флюгарка, дополненная зонтиком в виде полукруга. Обычно такое изделие можно встретить на крышах домов, оформленных в европейском стиле. Считается, что такой колпак малоэффективен и выделяется лишь оригинальным внешним видом.
• Плоская флюгарка. Выглядит как плоский зонт в форме прямоугольника и устанавливается на зданиях таких архитектурных стилей, как минимализм или модерн. Недостатком такой конструкции является то, что снег скапливается на плоском основании и кронштейны деформируются под его весом.
• Круглая флюгарка с конусовидным зонтом. Чаще всего устанавливается такой колпак на круглую трубу из нержавеющей стали. На данную модель капельник не устанавливается.

Основной задачей покупателя при выборе флюгарки является выбор максимально эффективного колпака. Не нужно отвлекаться на различные модификации и декоративную отделку, которые увеличат массу флюгарки и сделают ее менее надежной. Самой большой проблемой является неправильная форма, приводящая к появлению излишних шумов и вибрации дымоотвода.

Принцип действия дефлекторов

Принцип действия дефлекторов

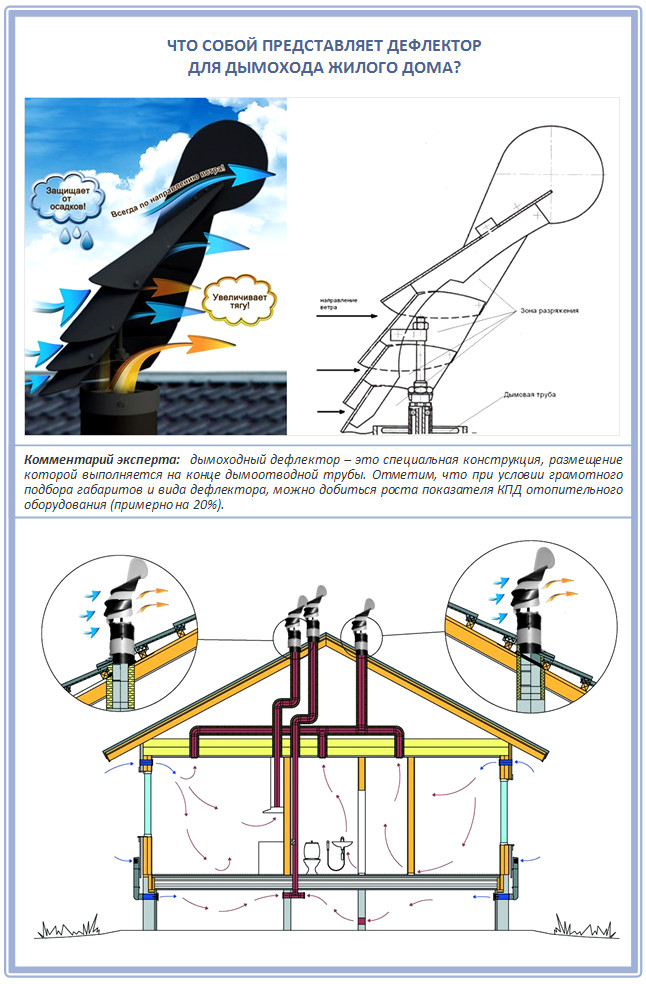

Стандартное устройство включает три основных элемента – цилиндр, диффузор, защитный колпак (зонтик). Дополнительно конструкция оснащается кольцевыми отбоями, которые располагаются в нижней части и вокруг диффузора. Существует несколько разновидностей дефлекторов, которые отличаются формой, размерами и количеством элементов, но все они, независимо от вида, работают по одному принципу.

Дефлекторы

Конструкция устанавливается на самом верху дымовой трубы и создает препятствие воздушным потокам. Когда ветер ударяется о стенки цилиндра, он теряет свою силу и разбивается на множество мелких воздушных потоков слабой интенсивности. Часть из них поднимается по корпусу и захватывает дым, выходящий из трубы. Именно это и увеличивает тягу в дымоходном канале.

Благодаря отсутствию завихрений, дым и угарный газ не попадают обратно в трубу, а полностью выводятся наружу. Кроме того, дефлектор препятствует засорению трубы через верх и выполняет декоративные функции.

Декоративные дефлекторы

Доказано, что после монтажа дефлектора КПД отопительного прибора возрастает на 15-20%. Разумеется, сам дефлектор ничего не даст, если дымоход установлен недостаточно высоко или неверно подобрано сечение соединительного патрубка. Имеет значение и расположение трубы на крыше.

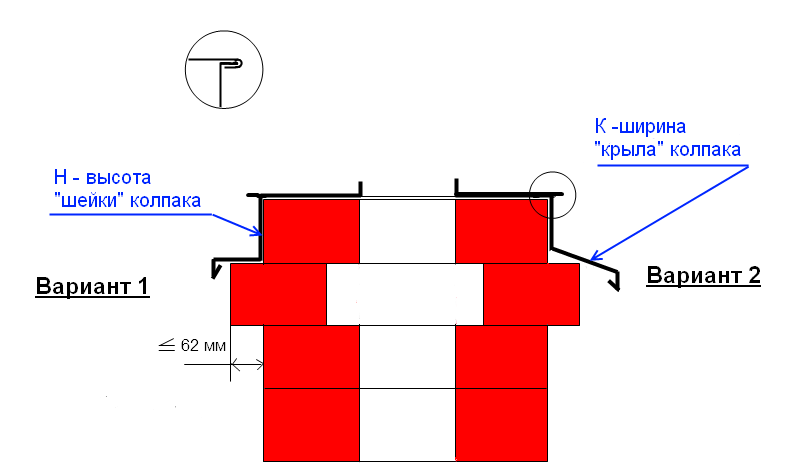

Как правильно замерить трубу

Колпак на дымоход должен закрывать все верхние горизонтальные поверхности трубы. Поэтому, если на трубе сделан оголовок (расширение), то колпак должен закрывать и его.

Измерять трубу надо следующим образом:

Если в трубе два и более дымоходов, то измеряем каждый из них.

Обратите внимание! Колпак должен довольно легко надеваться на трубу, поэтому его размеры a и b увеличиваем на 4-5 мм.

На расширения трубы у колпака будут опираться «крылья»:

• вариант 1 — если вы собираетесь сделать их согнутыми (относительно вертикальной боковой части трубы) под 90 градусов, то размер h оставляете без изменений;
• вариант 2 – при наклонных «крыльях» h необходимо уменьшить на 20 мм.

Длину крыльев выбираете произвольно таким образом, чтобы они закрывали горизонтальную поверхность уширения трубы.

Виды материалов для изготовления флюгарок

Изготовление любой конструкции, в том числе и флюгарок, необходимо начинать с выбора материала. Основными требованиями к ним являются:

• коррозионная стойкость;
• механическая прочность;
• длительный срок службы;
• стойкость к эксплуатации в условиях резких перепадов и градиентов температур.

Флюгарка дли монтажа на трубу дымохода может быть сделана из следующих материалов:

• меди, обладающей отличной гибкостью и пластичностью, термостойкостью до +10000С, способностью сохранения механических свойств в течение более 50 лет, под действием ультрафиолета может менять цветовой оттенок на коричневый или зелёный, при механических воздействиях на поверхности образуются вмятины;
• оцинкованного железа, обладающего коррозионной стойкостью, механической прочностью, сохраняет внешний вид в течение всего срока эксплуатации, легко гнётся и обрабатывается, имеет минимальную стоимость, по сравнению с другими материалами;
• нержавеющая сталь, обладающая высокой стойкостью к коррозии, легко гнётся и способна выдерживать механические воздействия, срок эксплуатации составляет до 20 лет, со временем цветовой оттенок поверхности может меняться;
• цинк-титан, имеет высокую стойкость к любым видам осадков, минимальный коэффициент теплового расширения, срок службы материала от 70 лет, а течение которых сохраняет все свои свойства.

Как выбрать правильный тип?

Колпаки отличаются размером, строением, материалом и зависят от вида конструкции отвода. При выборе оголовка на дымоход необходимо знать строение трубы и размеры. Для кирпичного дымаря с твердотопливной системой отопления подойдет любая конструкция, но часто останавливаются на выборе дымника с четырехскатной крышей. Оптимальным вариантом служит трехслойная структура, ведь наличие такой модели тщательно защищает дымоход от осадков, а влага собирается в специальном сборнике. Колпак с конусообразным зонтом больше подойдет для трубы с круглым сечением.

При выборе флюгарки со встроенным флюгером вставляют специальную заслонку, что в ветреную погоду способствует бесперебойному выведению дыма, а также облегчает чистку дымаря. Но также желательно установить защитную сетку под зонтом, во избежание попадания разного мусора в трубу. Важные советы при выборе:

Чтобы канал продувался более эффективно, можно приобрести изделие двухэтажного типа.

• Окрашенные дымники не подойдут для труб дровяных печей из-за быстрого выгорания краски.
• Двухэтажные модели колпаков позволяют получить лучший продув в канале.
• Приспособление со встроенным дефлектором обеспечивает наибольшую тягу в дымаре.
• Колпаки с двойным уплотнением отлично переносят высокие температуры воздуха.
• Дымник с откидной крышкой облегчает чистку трубы.

При выборе колпака необходимо подобрать правильные размеры, тогда дымник будет правильно установлен, и будет нормально исполнять свои функции.

Изготовление колпака для дымохода своими руками

Своими руками легко можно сделать оголовок с плоской или полукруглой крышей, для этого понадобятся только начальные слесарные навыки.

В качестве материала для изготовления самого зонта можно использовать оцинкованную листовую сталь толщиной 0,5 мм, также подойдет лист из металла, покрытого порошковой краской.

Основание, с помощью которого колпак будет смонтирован в верхней части дымохода, и стойки, соединяющие основание с зонтом, можно сделать из той же листовой стали.

Другой вариант — использовать металлическую планку для основания и уголки для стоек. Лучше, если вся конструкция будет изготовлена из одного материала.

Чтобы изготовить колпак, необходимо:

После этого оголовок можно установить на трубу.

Изготовить колпак с четырехскатной крышей сложнее. Сначала надо подготовить эскиз на бумаге, а затем сделать чертеж-развертку, также можно воспользоваться готовыми эскизами и чертежами. При этом важно тщательно рассчитать все размеры.

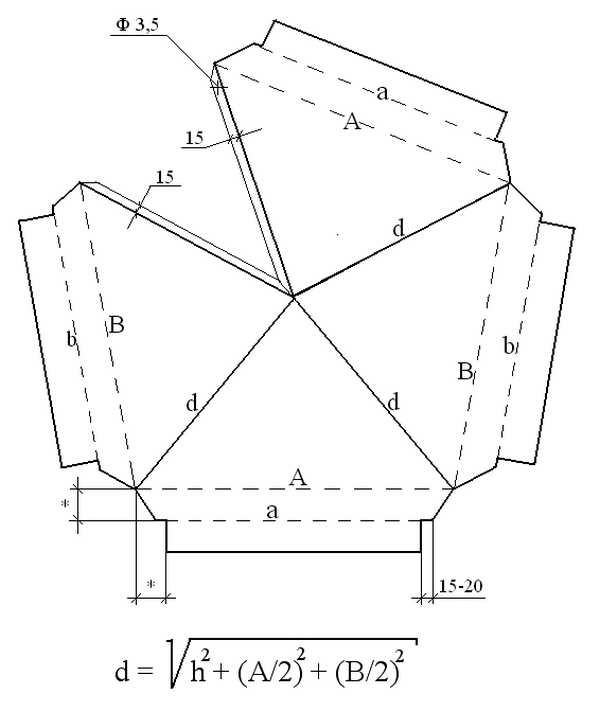

Вырезав заготовку крыши из листа металла, ее надо согнуть таким образом, чтобы получился объемный зонт, и соединить заклепками.

Сделать простой колпак для дымохода своими руками довольно легко. Однако изготовление сложных и наиболее функциональных конструкций может отнять много времени.

При этом в продаже всегда можно найти оголовки труб, также изготавливают их на заказ по индивидуальным проектам.

Качественно сделанный, правильно выбранный и грамотно установленный колпак для дымохода одновременно будет выполнять защитные и декоративные функции, благодаря ему вся постройка приобретет завершенный вид, а труба прослужит гораздо дольше.

Самостоятельное изготовление ↑

Для того чтобы сделать колпак или грибок на трубу дымохода своими руками, нужно сначала определить какой тип устройства будет наиболее подходящим. В случае если отопительным прибором пользуются не так часто, подойдет простой зонт на трубу дымохода, при регулярном интенсивном протапливании здания, необходимо более прочное и надежное устройство, например колпак-дымник или дефлектор.

После выбора модели нужно определиться с материалами. Чтобы сделать грибок на вытяжную трубу своими руками лучше всего обратиться к удобным в работе материалам:

• алюминий – благодаря податливости, изготовление колпака из этого металла не составит труда,
• оцинкованный металл – также отличается мягкостью, его легко резать и сгибать, что облегчит выполнение работ,
• жесть – хорошо поддается резке специальным инструментом, просто сгибается.

Остановившись на одном из материалов, необходимо внимательно снять мерки(измерить внутреннее сечение, и обхват трубы), а затем подготовить чертеж будущего изделия. Рассмотрим как сделать грибок на трубу.

Чертеж состоит из круга – будущего зонтика, диаметр которого должен быть примерно на 10см больше обхвата трубы. Для креплений вычерчивается три полосы 20-25см в длину и 2-3см в ширину.

Перед тем как приступать к работе необходимо подготовить инструменты:

• сантиметр, циркуль, маркер на спиртовой основе,
• ножницы по металлу,
• дрель,
• металлический хомут,
• металлическая сетка,
• крепежные элементы,
• защитные перчатки.

Порядок работы будет следующим:

При правильном выборе и установке колпак для дымохода обеспечит надежную защиту трубы от внешних воздействий и продлит срок ее службы. Кроме того, это устройство может заметно увеличить эффективность работы отопительного прибора, а также украсить собой внешний вид кровли.

© 2021

Флюгер на дымоход своими руками – чертежи

Традиционный для Европы и не совсем привычный для наших широт флюгер, может стать не просто удивительно красивым акцентом в эстетическом облике постройки.

При помощи флюгера издавна выясняли скорость и направление ветра, но сегодня этот элемент уже перестал быть только лишь декоративным.

Несомненно, он украсит крышу дома, но если установить специальный флюгер для дымохода, то польза от него будет не только эстетическая.

Что такое флюгер на дымоход

Амстердам, Роттердам, Рига, Берн, Таллинн — без флюгеров невозможно представить себе эти крупные европейские древние города. Однако с течением времени флюгеры начали занимать крыши и других приморских государств.

Не так широко, но зато очень эффективно, флюгера особого типа стали применяться при строительстве печей.

Если правильно и по технологии выполнить флюгер на дымоход своими руками чертежи которого мы представили на страничке, то можно заметно улучшить работу печи.

Основная задача флюгера на дымоход — предотвращение обратной тяги. Флюгарка на трубу — это просто колпак, который ограничивает паразитные воздушные потоки, которые могут привести к обратной тяге, особенно при сильном ветре или низком атмосферном давлении.

Простой флюгер могут называть зонтом на трубу, колпаком, оголовком. Это относительно простые конструкции и встретить их можно довольно часто.

Что на дымоходе делает флюгер что такое дефлектор флюгер, в этом мы разберемся сегодня и рассмотрим некоторые готовые конструкции и эскизы.

Функции и задачи дефлектора и ветрозащиты дымохода

Безопасная эксплуатация дымохода предполагает наличие некоего устройства, которое предотвращает задув ветра в трубу.

Это и вызывает обратную тягу, а кроме этого, дымоходный флюгер не даст дождю и снегу попадать прямо в трубу. Также он станет барьером для пыли и мусора.

Особенно актуальны такие приспособления в тех случаях, когда нет физической возможности поднять трубу выше, чем этого требует подпорная ветровая зона.

Да и это не все, на что способен дымоходный флюгер. Если он не установлен на трубу, при постоянном воздействии снега, дождя и ветра, дымоходная труба долго не прослужит.

Дело в том, что при постоянном намокании верхняя часть трубы начинает постепенно разрушаться, а зимой, при попадании конденсата и влаги, при перепаде температур от минусовой до плюсовой, вода может попасть в микротрещины трубы, замерзать и оттаивать.

Постоянное расширение и сужение элементов дымохода приводят к ослаблению прочности и в конце концов к его разрушению.

Изготовление флюгеров на дымоход

Дымники, флюгарки и дефлекторы изготавливаются только из металла. Естественно, что другой материал не выдержит таких температурных колебаний и скоро выйдет из строя. Есть также и особенности конструкции у разных видов флюгеров на дымоход. Как правило, металлические флюгарки и флюгеры выполняются из таких материалов:

• кованый металл;
• оцинкованный металл;
• нержавейка;
• металлопрофиль;
• 4-5 миллиметровый листовой металл.

Разновидностей конструкций, как и функциональных особенностей у такого устройства множество. Есть флюгеры, которые могут отводить сточную воду от трубы, а также препятствовать проникновению в трубу мелких животных и птиц, что тоже немаловажно. Конденсат, который может скапливаться на внутренней поверхности флюгера, будет отводится при помощи специальных капельников и не попадать в трубу.

Если говорить об изготовлении флюгера своими руками, то можно опираться только на общие рекомендации мастеров, поскольку точные размеры и параметры флюгера на дымоход вычисляются индивидуально. Однако изначально стоит рассмотреть конструкцию дефлектора, к которому и будет крепиться сам флюгер.

Принцип работы флюгера на трубе

Принцип его работы заключается в том, что поток воздуха, независимо от силы ветра и направления, ударяется о конусообразный верхний колпак и не могут попасть в дымоход.

Более того, при правильной конструкции устройства можно добиться завихряющихся потоков, которые будут способствовать улучшению тяги.

Даже если ветер начинает дуть снизу, то при такой конструкции дефлектора, как изображена на рисунке, тяга все равно не пропадет, а будет только увеличиваться.

Функция же непосредственно флюгера, соединенного с дефлектором, заключается в том, что он поворачивает механизм и конус, тем самым создавая завихрения, препятствуя попаданию ветра в трубу и усиливая тягу.

Для того, чтобы флюгер с ветрозащитным колпаком свободно вращались, необходимо применять подшипники с защитой от проникновения влаги и время от времени проводить их смазку, а в зимний период следит за образованием наледи, которая будет блокировать работу устройства.

Таким образом, флюгер на дымоходе будет способствовать корректной работе печи и всей отопительной системы, как следствие, повышать безопасность использования камина или печи. В случае, когда тяга в камине пропадает, стоит попробовать установить флюгер с дефлектором, которые обязательно помогут восстановить нормальную работу дымохода.

Виды колпаков и причины неисправной работы

Оголовок на трубу дымохода может быть различной формы:

• стандартным;
• зонтиком;
• с полукруглой крышей;
• с открывающейся крышкой.

Независимо от материала изготовления или конструктивных особенностей, дымники выполняют одну и ту же функцию. Нельзя с уверенность утверждать, что колпак определенной формы лучше. Каждый вид имеет свои преимущества и недостатки.

Определяющим фактором формы колпака обычно является вкус владельца.

Стандартные дефлекторы часто используются в домах, построенных в современном стиле. Классические здания лучше смотрятся с дымоотводами с полукруглым колпаком. Щипцовая крыша будет отличным вариантом при сильных осадках.

Основной причиной неэффективной работы колпака является сильный ветер. Он отличается большой скоростью, проникает в канал и мешает движению продуктов сгорания вверх. Это приводит к снижению силы тяги, из-за чего дым не успевает выйти в окружающую среду.

Кроме того, причиной задымления может стать неправильный расчет при определении размеров колпака. Довольно часто продукты горения не успевают выйти из трубы из-за неправильного расположения канала.

Колпак поможет не только корректно организовать работу дымохода, но и устранит слабую тягу в трубе.

Изготовление и монтаж колпака (оголовка, зонта, флюгерки) на трубу дымохода

Изготовить колпак на трубу дымохода своими руками и чертежи отыскать не проблема. Здесь главное обеспечить эффективную работу дымохода и его защиту от внешних факторов. Поговорим о колпаках более подробно в нашем сегодняшнем материале.

Начнем с того, что разберемся, для чего именно служит флюгарка, то есть колпак на дымоход. Его надевают сверху дымоходной трубы. Основная задача — изменение движения потоков воздуха, что способствует обеспечению более эффективной тяги и горения используемого в печи, камине топлива.

Потому основными функциями колпака флюгарки являются:

• Увеличение коэффициента полезного действия дымохода;
• Повышение показателей тяги;
• Защита дымоходной трубы и внутренней части камина, печи от попадания в них грязи, снега, дождя и прочих загрязнителей;
• Защита внутренних стенок дымоходной трубы от преждевременного износа, разрушения.

Конструкция колпака

Изготавливая вертикальный или горизонтальный дымоход, сначала нужно разобраться в особенностях конструкции флюгарки.

Флюгер колпак имеет два основных компонента в своей конструкции:

• Крышка или козырек на дымоход. Служит для того, чтобы защищать дымоход от попадания в него атмосферных осадков, загрязнений;
• Капельник колпака. Он позволяет отводить воду, которая стекает вниз по крышке.

Чтобы изготовить оголовок или флюгер, применяют три основных вида материалов:

• Медь;
• Железо с цинковым покрытием;
• Нержавеющая сталь.

Другие типы материалов, если вы собираетесь изготовить колпак на дымоход своими руками, применять не рекомендуется. Это обусловлено тем, что к материалам для флюгарки предъявляются повышенные требования относительно устойчивости к коррозии.

Если финансы позволяют, обратите внимание на медные колпаки. Их цена составляет от 2,5 тысяч рублей, но есть и более дорогие модели. Преимущества меди в том, что она обладает повышенной устойчивостью к образованию ржавчины.

Такой оголовок точно никогда не заржавеет.

Как работает колпак на дымоходе

Теперь следует разобраться в работе колпака, устанавливаемого на дымоходные трубы. Это позволит определить основные моменты при самостоятельном изготовлении флюгарки.

1. Воздушные потоки двигаются вверх и натыкаются на препятствие — стенки цилиндра колпака;
2. Поток воды словно скользит по его поверхности, заворачивает вверх, что способствует подсасыванию выходящего из дымоходной трубы дыма;
3. Данный эффект способствует более интенсивному движению воздушных потоков внутри дымоходной трубы;
4. Если потоки воздуха не направлены горизонтально, а двигаются под углом или вертикально, флюгарка все равно гарантирует повышение показателей тяги. В такой ситуации подсос воздуха осуществляется через специальные зазоры;
5. Если ветер низовой, воздух образует под колпаком завихрения, из-за которых скорость выхода дыма из трубы замедляется. Потому специалисты рекомендуют обязательно устанавливать так называемый обратный конус под колпаком. Он способствует отражению вихрей, а потому дым будет выводиться из трубы эффективно.

Виды колпаков

Разобравшись в видах дымников, вы сможете определить, какой из них подходит вам больше всего. Ориентироваться нужно не только на внешние характеристики, но также и на эффективность работы колпака, простоту эксплуатации, монтажа и обслуживания флюгарки.

Классификации существуют разные, но чаще всего оголовок делят на такие виды:

• Стандартные колпаки. Они имеют внешний вид домика с четырехскатной крышей;
• Колпак на трубу дымохода с открывающейся верхней крышкой. Такие конструкции легко чистить, что делает их привлекательными в лице многих потребителей;
• С плоской крышкой. Подобные решения актуальны сегодня для домов в современном стиле — модерн, хайтек;
• Колпак с элементом флюгарки. Флюгер в конструкции накрывки предполагает наличие заслонки, которая обеспечивает эффективный выход дыма из трубы даже в условиях сильного ветра;
• С верхней полукруглой крышкой. Такой оголовок встречается чаще всего в европейских домах;
• С щипцепой четырехскатной крышкой. Данный оголовок эффективно защищает дымоходы от снега, проветривает тщательно каналы. Их актуально использовать жителям регионов с длинной и снежной зимой.

Подготовка к сборке

Прежде чем изготовить своими руками колпак на дымоход, необходимо пройти определенный подготовительный этап, на котором вы определитель с материалами, чтобы изготовить оголовок, продумайте конструкцию.

Сборка

Приготовьте заранее все необходимые заготовки. Специалисты советуют предварительно отрезать на них уголки, а также выполнить надрезы по центральной линии. Так вы сможете максимально упростить себе задачу.

Пошагово работа выполняется следующим образом:

• Саморезами металлический уголок необходимо зафиксировать на краю вашего рабочего стола;
• Капельник загибается по краям на 45 градусов, после чего осуществляется загиб по центру. Так заготовка не будет у вас постоянно соскальзывать;
• Около 2 сантиметров металла следует загнуть с углом 90 градусов;
• Используя специальные гибы, инструментом загибаются фальцы заготовок;
• Чтобы собрать козырек понравившейся вам конструкции, дизайна, воспользуйтесь замками гибов и молотком;
• Этим же молотком и киянкой можно без особых проблем закрепить на колпаке изготовленную крышку;
• Меньший прямоугольник получившейся заготовки вырезается, а на остальных образовавшихся лепестках выполняются диагональные надрезы;
• Теперь остается загнуть лепестки вверх. Так вода не будет затекать внутри вашего дымохода;
• Наденьте изготовленный колпак на вашу дымоходную трубу;
• Если хотите дополнительно установить сетку, ее можно приварить или зафиксировать заклепочником;
• Установка осуществляется хомутами или крепежными элементами, чтобы под действием ветра или веса скапливающего снега колпак не сместился.

На практике сделать зонт на дымоход своими силами не сложно. Главное, чтобы конструкция получилась надежной, долговечной и устойчивой к агрессивным воздействиям.

Особенности такой конструкции

Если же ветер дует из-под низу, под колпаком конструкции образовываются некие завихрения, которые и становятся причиной замедления выхода дыма (это незначительный, но все же, недостаток рассматриваемых изделий). Но и здесь есть выход, а именно решение такой проблемы – установление перевернутого конуса под самим зонтом устройства.

Дефлекторы на дымоход – достаточно простые по конструкции и своему принципу работы устройства, но при этом, их эффективность, без сомнения, можно назвать, высокой. Каждое устройство, и дефлекторы не являются исключением, имеют некие недостатки, но если вести общий анализ всех имеющихся характеристик и возможностей данного приспособления, то плюсы и положительные моменты явно имеют преимущества над минусами и недостатками.

Виды дымников по материалу изготовления

В зависимости от материала существуют такие виды дымников:

• Медные. Имеют длительный срок службы (около 50 лет), в течение которого сохраняют свой первоначальный внешний вид. Со временем медь покрывается патиной, становясь похожей на старинные изделия.
• Стальные. Не слишком долговечны – при правильной установке и регулярном уходе прослужат около 10 лет.
• Из нержавеющей стали. Более долговечные, нежели стальные. Их срок службы достигает 30 лет.
• Из сплава цинка и титана. Такие же долговечные, как медные. Служат на протяжении 50 лет.

Самыми функциональными считают медные колпаки, но здесь важно помнить, что при контакте с другими металлами медь начинается активно окисляться, из-за чего со временем разрушается. Чтобы это предотвратить, необходимо использовать крепеж, полностью или хотя бы частично изготовленный из меди.

Особую группу составляют кованые дымники на трубу. У них особенно ярко выражена декоративная функция. Такие изделия чаще выпускаются штучно, в том числе по индивидуальному дизайну или личным эскизам заказчика. Чтобы элемент вписывался в архитектуру дома, необходимо, чтобы ковка имела узор, схожий с узором на калитке, воротах или заборе.

На заметку: если планируется отапливать дом с использованием дров, лучше устанавливать неокрашенный дымник. Под действием высоких температур окрашенная сталь очень быстро потускнет и покроется слоем копоти.

Преимущества и недостатки

Плюсом установки колпака на дымоход является:

• более эстетичный вид дымоотводного канала;
• защита внутреннего пространства труб от попадания посторонних предметов и разного мусора;
• защита материала дымохода от воздействия осадков;
• дымник прикрывает часть устья, не позволяя потоку ветра опрокинуть тягу.

Минусов от монтажа зонтика на дымоходе не так много, но они довольно существенны:

• изделие устанавливается на пути выхода продуктов горения и служит некоторым препятствием их свободному оттоку. Неверно выбранная и смонтированная модель может уменьшить тягу и привести к задымлению помещения;
• образующийся при сжигании топлива водяной пар, выходит вместе с дымом по трубе на улицу и конденсирует, соприкасаясь с холодным металлом колпака, а затем замерзает при понижении температуры ниже 0º. В результате на дымнике намерзают сосульки, которые перекрывает проходное отверстие трубы и препятствуют процессу дымоудаления.

 Почему трубы задымляются?

1. Неправильно выбран диаметр трубы.
2. Неправильная длина трубы, а также высота.
3. Если ветер усиливается, холодный воздух попадает в дымовую трубу. Тяга становится меньше так, как на дым воздействует давление ветра, дым перестает уходить из дымовой трубы и, в конечном результате, дым остается в дымовой трубе.
4. Дымовая труба засорена сажей. Нельзя при чистке дымовой трубы использовать никакую химию, чтобы почистить дымовую трубу, необходимо пригласить специалиста.
5. Возможно, из кладки упал кирпич. При поднятие сильных ветров случаются случаи, когда кирпичи падают из кладки. Необходимо убрать кирпич и заделать отверстие глиной.
6. Кладка начинает трескаться и холодный воздух попадает в щели, тяга уменьшается, и камин будет дымить. Все трещины необходимо заделать раствором с глиной.
7. Выделение конденсата, в результате чего печь становится сырой. Причина: при понижение температуры газов, которые выделяются при горение топлива. Из-за сажи, которая накапливается на стенках трубы, она уменьшает теплоизоляцию.
8. Если неправильно был построен дымоход.
9. Если стены печной трубы неровные и малое сечение дымоходной трубы.
10. Если дымоход установлен ниже крыши.
11. При установке дымохода вблизи высоких деревьев и домов.
12. Если дымоход пропускает воздух через кирпичную кладку.
13. Если помещение плохо вентилируется.
14. Дождь, снег.
15. Когда на улице теплее, чем в здание.
16. Когда первый раз разжигаете при замерзшем дымовой трубы.

Инструкция установки по конкретным типам

Керамические дымоходы отличаются высокой стойкостью к высоким температурам, долговечностью и отличными эксплуатационными качествами. Гладкая поверхность снижает вероятность накопления сажи или золы.

Разделяются по материалу:

• Встречаются из качественных сортов глины (это сам по себе очень дорогой материал), главной особенностью которых являются мелкая дисперсность и однородность.
• При производстве шамотных используются недорогие сорта глины, которые имеют крупнодисперсные частицы.

Срок службы у таких моделей тоже разный.

По типу сборки керамические дымоходы бывают:

• керамо-керамзитные – труба «окантовывается» керамзитными блоками и внешне похожа на кирпичную;
• керамо-нержавеющие – оболочка выполняется из зеркальной нержавеющей стали толщиной 0,8 мм (внешний эффект – труба кажется металлической);
• керамзито-нержавеющие.

Расширение трубы в потолочном проеме

До начала увеличения (разделывания) трубы следует проверять горизонтальность кладки, определить кол-во оставшихся до потолка рядов с учетом высоты разделывания и осадки дома. В новостройках, учтя их вероятную осадку, разделку необходимо начать на расстоянии не менее 7 см ниже потолка. Нужно брать во внимание, что любой материал имеет самую разнообразную осадку. Разделка должна начинаться на на пару сантиметров ниже или выше в зависимости от высоты дома и печи.

Если вы точно не знаете осадку дома, разделку лучше делать ниже потолка.

Расширение трубы удобнее делать в 4-ре напуска до 3 см по шаблону, начиная ложить угловые кирпичи и выравнивая с боковой стороны и сверху ряда правилом. Газоход в разделке обязан иметь тот же размер, что и в начале кладки, благодаря этому начальный ряд внутри выполняется из четвертей заподлицо с газоходом. Порой советуют делать напуски 6 см, но при этом кирпич может просто вывернуться из кладки под давлением сверху.

Схема утепления кирпичной трубы.

В другом ряду укладка связывается с серединой трубы. Следующие 2 ряда лучше начать от газохода, в данном случае кирпичи около него соединятся с нижним рядом, и будет легче ложить внешние кирпичи, впрочем напускную часть кладки все же лучше поддерживать пару секунд до поглощения влаги в кирпич. Разделка выполняется в целях пожарной защиты, благодаря этому швы обязаны быть довольно тонкими. Отколотая или тесаная часть кирпича должна быть зашлифована наждачным камнем. Прежде чем отламывать часть уже отколотого кирпича, нужно поровнять место предыдущего откола. В первые трех рядах напуски обязаны быть по 32 мм. Это дает возможность делать постепенное расширение дымоотвода с каждой стороны в половину кирпича. Укладка 4 ряда стартует от газохода из целого кирпича.

В другом ряду есть 6 швов от края разделывания до газохода. Этот ряд находится ниже перекрытий потолка, благодаря этому эти швы не несут опасности. Но если эта укладка будет выполняться в середине перекрытий из дерева, то при неполных швах есть опасность появления пожара. Чтобы этого не допустить возле сгораемых частей потолка разделка выполняется кольцами (3-6 ряды) так, чтобы швы от газохода перекрывались серединой кирпича второго внешнего кольца. Кладку завершают так, как отмечено в обыкновенных порядовках. Сверху последнего ряда разделывания начинается труба, закрепляющая ее кладку. Ровный стояк трубы кладется до крыши.

Вернуться к началу
