Акт испытания наружной канализации на пролив: образец

• Порядок приемки работ
• Специфика составления акта испытаний
• Скачать образец

Во время испытания наружной канализации методом пролива составляется такой же документ, как и во время проверки внутренней сточной системы. Форма самого акта не является формой строгой отчетности и может быть составлена заказчиком, исполнителем или субподрядной организацией.

Также, во время проведения опытов над системой наружного стока воды может быть использована одна из форм СНиП , которая является общей формой документа приемки выполненных работ при устройстве или ремонте отвода стоков.

Порядок приемки работ

При приемке подобных работ в первую очередь проводятся сами испытания, которые могут быть:

• Гидравлическими – им подвергаются только безнапорные системы стока, будь то трубопроводы сточных вод или ливневая канализация. проверка проводятся на участках между колодцами путем заполнения системы технической водой. Испытания проводятся в два этапа – проверка труб и соединений до засыпки грунта и проверка производительности всей канализации после засыпки грунта. Испытания проводятся путем подачи воды в колодцы или приемные решетки в течение 30 минут, в процессе их проведения замеряется производительность системы и контролируется герметичность швов и соединений. Также могут производиться тесты на способность труб и соединений выдерживать максимально допустимое давление во всем стоке.
• Пневматическими – во время таких испытаний проверяется способность сточной системы выдерживать расчетное давление, согласно ГОСТов или проектной документации. Для подобного рада исследований привлекаются специализированные организации, обладающие необходимым оборудованием и лицензиями, сам процесс включает в себя проверку давления в системе или на отдельных ее участках при подаче воздуха под давлением.

Если во время опытов вся система выдержала нормативные показатели СНИП , то составляется акт приемки произведенных работ, в противном случае составляется дефектная ведомость и акт устранения неполадок водостока.

При периодическом контроле на предприятиях, имеющих трубопроводы хозяйственно-питьевого назначения также проводятся испытания наружных систем слива во время дезинфекции или обработке специальными реагентами.

Специфика составления акта испытаний

Независимо от типа и метода проверки документ должен содержать в себе следующие пункты:

Шапка документа, где должны быть указаны дата составления и город, в котором составляется и подписывается документ. Указание города является обязательным, так как подписание акта может происходить за пределами населенного пункта, где производился монтаж или ремонт системы стока воды.

Также в этой части документа должны быть указаны название организаций и полное имя руководителей, как в уставе организаций, производивших контроль, испытание и технический или авторский надзор за ходом выполнения работ.

Также в этом пункте должны быть сноски на проектные отметки и координаты сточной системы, согласно генерального плана или специальных разделов проекта строительства.

Образец заполнения шапки документа

После шапки документа идет выписка из технических условий, согласно которым производились опыты. Этот раздел содержит формулы расчета, перечень необходимого испытательного оборудования, условия и порядок проведения работ.

При заполнении этого пункта применяются данные, снятые с измерительных приборов во время исследований. Если сам акт данного раздела не содержит, то должна быть ссылка на протокол испытаний, в котором подробно описывается процесс и производятся все расчеты. Все результаты могут быть сведены для удобства в единую таблицу.

Образец заполнения раздела замеров и расчетов

Последним пунктом заполняется решение комиссии, где указывается результат проведения испытаний и вывод о готовности приемки сливной системы в эксплуатацию. В случае несоответствия указывается причина и даются ссылки на дефектные ведомости и акты на исправление и доработку.

В случае, когда трубопровод прошел все испытания, указываются полные данные всех членов приемочной комиссии и их подписи, после чего данный документ становится основанием для составления акта разногласий или ведомости выполненных работ, согласно заключения экспертной комиссии.

Важным условием составления данного документа является процедура наделения полномочиями членов комиссии, для чего должны быть созданы необходимые приказы руководителей. Также немаловажным являются аттестационные документы всех членов данной комиссии, подтверждающие квалификацию участников проводить исследования или контролировать ход их проведения.

Скачать образец

Образец акта испытания наружной канализации (.doc)

Стороны, участвующие в проверке

Если речь идет о более или менее масштабном строительстве, где принимают участие несколько организаций, не считая заказчика, испытания канализационных систем проводят все они, после чего результаты документируются в соответствующем акте проверки.

Обычно в проверке системы канализации участвуют:

Официальное приложение от букмекерской конторы 1xBet, абсолютно бесплатно и скачать 1хБет можно перейдя по ссылке и делать ставки на спорт.

• организация, составлявшая проект и несущая ответственность за правильность расчетов и подбор материалов и комплектующих;
• компания, проводившая анализ климатических и почвенных условий и составлявшая рекомендации по схеме устройства наружных компонентов канализационной системы;
• подрядчик, непосредственно принимавший участие в монтажных работах, связанных с прокладкой внутренних и наружных канализационных сетей и отвечающий за соответствие проведенных мероприятий проекту и существующим требованиям, прописанным в СНиП;
• заказчик, контролирующий правильность проведения испытаний отводящих труб, соединений и некоторых функциональных узлов канализационной сети внутри здания и на наружном участке системы отведения стоков.

Каждый из представителей сторон, участвующих в испытаниях и подписывающих итоговый акт проверки, несет ответственность за неточности и недочеты, возникшие при тестировании участков системы, отдельных узлов или всей сети в целом.

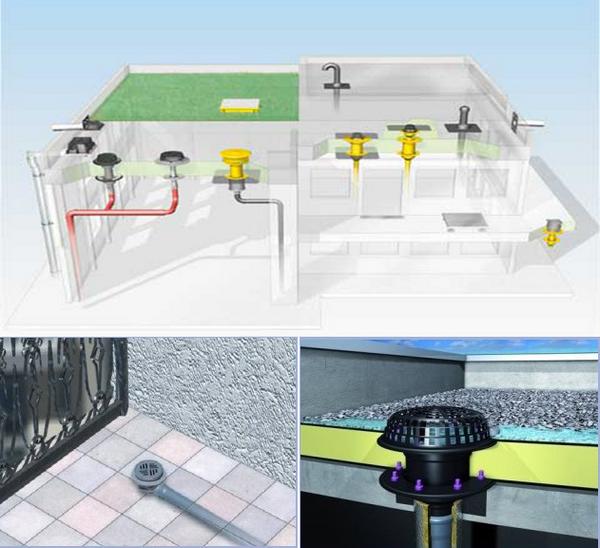

Конструктивные особенности внутреннего водостока

Планирование внутренней водосточной системы необходимо производить во время проектирование самого здания. Одной из причин является правильное расположение воронок на крыше. Они согласно СНиП должны располагаться на расстоянии не менее 20 м2 друг от друга, а сама кровля выполняется с разуклонкой (т.е. воронка ниже общего уровня). Также заранее учитывается уклон прокладываемых отводных труб (1…2°), так как вода по ним движется самотеком.

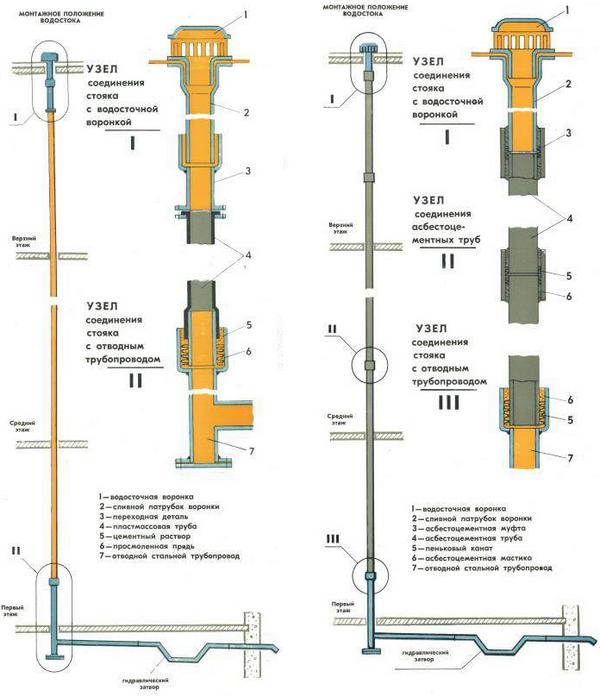

Основными элементами внутренней водосточной системы являются:

• воронка для сбора воды, защищенная сеткой или обрешёткой от крупного мусора (листьев, палок);
• отводная труба;
• водосливная труба (вертикальный контур, именуемый «стояком»);
• ревизия (небольшой патрубок с крышкой);
• выпуск – часть трубы, которая перенаправляет сток в ливневую канализацию или попросту за пределы дома.

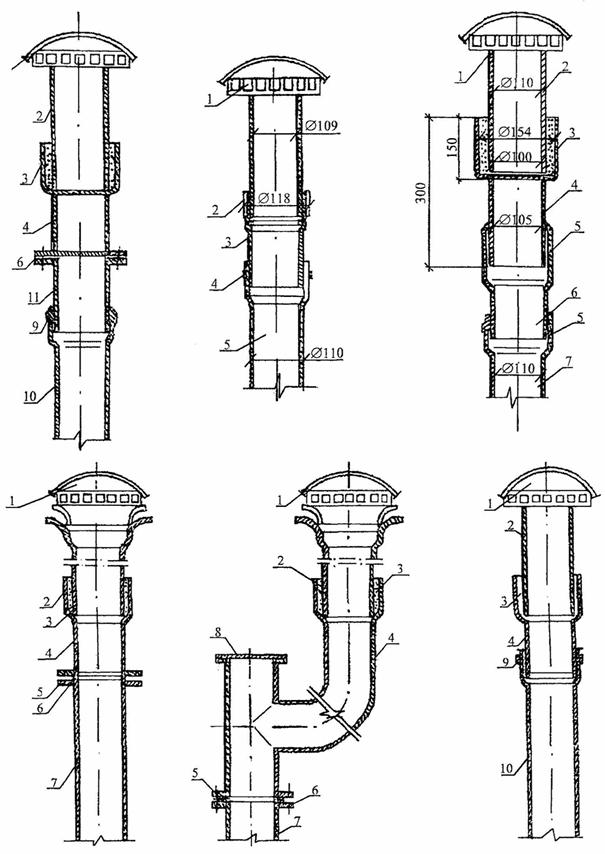

Очень важно добиться полной герметичности соединений. Внутреннее расположение стояка предполагает сложности в обслуживании, поэтому швы обычно заваривают. По практике наиболее сложно добиться правильной

установки воронки. Чтобы ее края плотно примыкали к отводящей трубе, или напрямую к стояку, необходимо установить стакан в подготовленное отверстие только после того, как будет уложена гидроизоляция. Такая хитрость позволить обеспечить плотное прижатие воронки к поверхности.

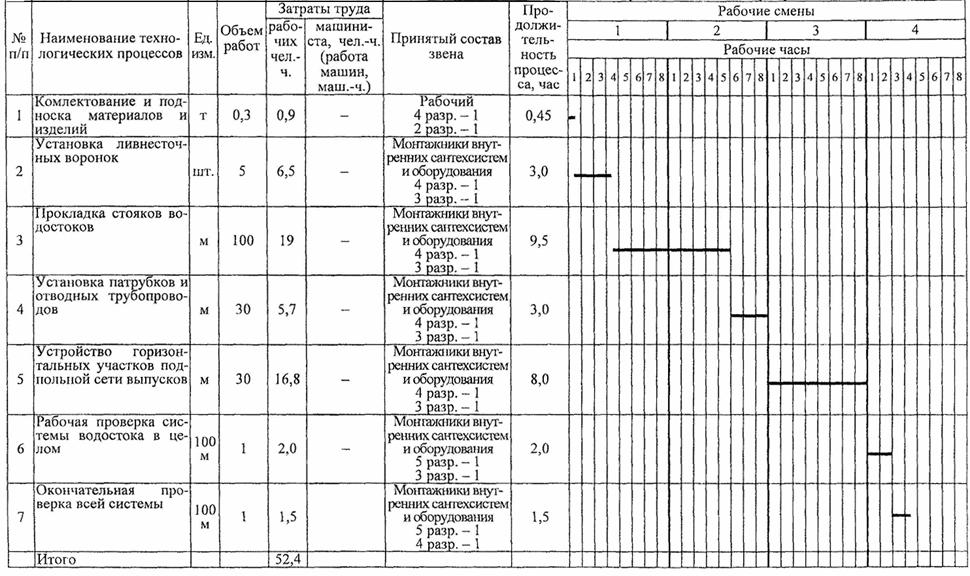

Правила монтажа внутреннего водостока

Обустройство системы водоотведения (канализации и водостока) регламентируют нормы СНиП. Отступать от этих требований при строительстве нельзя, иначе проект будущего здания не будет утвержден соответствующими органами. Обустраивая внутренний водосток и выполняя расчет, необходимо помнить, что:

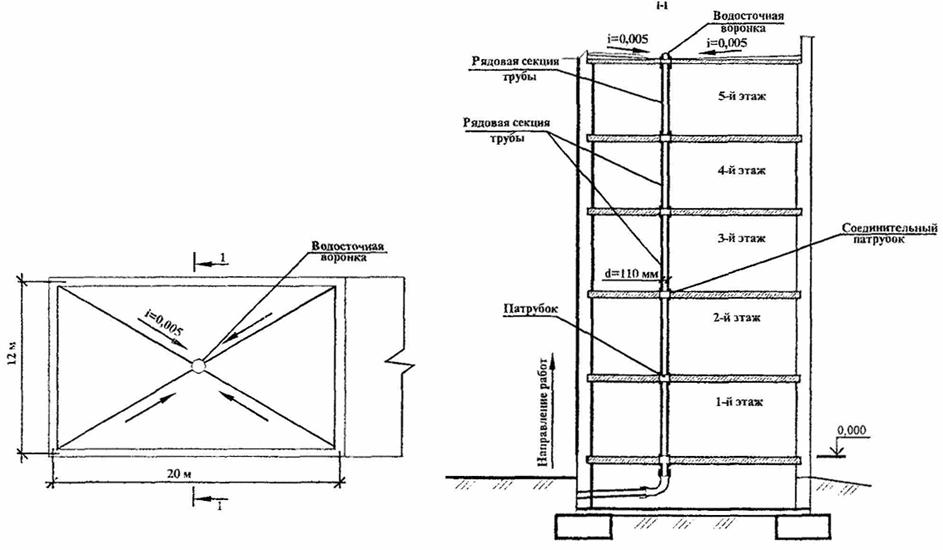

1. По всей площади кровли воронки должны распределяться равномерно, на равном расстоянии от стен и друг от друга.
2. В сторону воронки должен обеспечиваться уклон.
3. На одной ветке трубопровода, длиной более 20 метров, должно располагаться не менее двух воронок.
4. Вертикальная труба и воронка должны соединяться под прямым углом.
5. Соединения трубопровода должны быть надежными и герметичными (для металла обязательна сварка).
6. Если кровля состоит из двух частей, разница высоты которых составляет более четырех метров, для каждой из них необходимо монтировать отдельный водосток.
7. На любой плоской кровле должно быть не менее двух воронок.
8. Для прочистки водостока проект должен предполагать установку смотровых и ревизионных люков.
9. К стоякам водосточные трубы можно крепить только эластичным способом.
10. Расчет давления в системе должен предполагать максимальный напор воды при засоренных трубах.

Важно! В конструкцию воронки входит специальный клапан, отвечающий за то, чтобы в трубу не попал воздух. Поэтому давление в водостоке не слишком высокое. Внутренняя система подходит и для многоэтажных зданий, даже небоскребы обустроены ею.

Типы соединительных узлов

Металлические и пластиковые конструкции собирают двумя способами:

• на уплотнителях;
• с помощью клея.

Уплотнительные прокладки из EPDM-каучука или модифицированной резины обеспечивают достаточную герметичность соединений. При использовании качественных материалов срок эксплуатации достигает десятилетий. Дешевые аналоги после нескольких циклов замерзания-оттаивания и нагрева на солнце теряют эластичность. В результате возникают протечки. Требуется демонтаж желобов или водосточных труб с заменой прокладок.

Стыкование желобов с помощью соединителя на прокладках

Системы отвода сточной воды

Вне зависимости от выбора типа и материала для сточной системы, должно быть то место, где вода будет собираться. Подключать водоотвод к общей канализации не рекомендуется, так как она способна очень быстро прийти в непригодность по причине засорения.

Для водостока, как правило, используют отдельные системы – «ливневки». Чаще всего ливневые воды отводят в какой-либо овраг или просто на открытый участок грунта. Такой отвод воды называется поверхностным. Он представлен сетью отводных каналов и пескоулавливателей.

Чаще всего в частных домах используются системы еще проще, которые и системами-то назвать сложно. Из здания отводные трубы выходят наружу. Все собранные осадки стекают по устроенной отмостке прямо на участок местности, находящийся в непосредственной близости с домом. Иногда вода сливается в специально устроенное место, например, глубокую яму с щебнем внутри.

Таким образом становится понятным, что устройство систем внутреннего водостока является достаточно непростой задачей, требующей точного расчета и аккуратного монтажа. Если есть возможность сделать классический внешний водосток, то лучше сделать выбор именно в его пользу. Так как водоприемные элементы устанавливать гораздо проще, как, собственно, и все остальные элементы системы.

Акт испытания наружной канализации на пролив: образец

• Порядок приемки работ
• Специфика составления акта испытаний
• Скачать образец

Во время испытания наружной канализации методом пролива составляется такой же документ, как и во время проверки внутренней сточной системы. Форма самого акта не является формой строгой отчетности и может быть составлена заказчиком, исполнителем или субподрядной организацией.

Также, во время проведения опытов над системой наружного стока воды может быть использована одна из форм СНиП , которая является общей формой документа приемки выполненных работ при устройстве или ремонте отвода стоков.

Порядок приемки работ

При приемке подобных работ в первую очередь проводятся сами испытания, которые могут быть:

• Гидравлическими – им подвергаются только безнапорные системы стока, будь то трубопроводы сточных вод или ливневая канализация. проверка проводятся на участках между колодцами путем заполнения системы технической водой. Испытания проводятся в два этапа – проверка труб и соединений до засыпки грунта и проверка производительности всей канализации после засыпки грунта. Испытания проводятся путем подачи воды в колодцы или приемные решетки в течение 30 минут, в процессе их проведения замеряется производительность системы и контролируется герметичность швов и соединений. Также могут производиться тесты на способность труб и соединений выдерживать максимально допустимое давление во всем стоке.
• Пневматическими – во время таких испытаний проверяется способность сточной системы выдерживать расчетное давление, согласно ГОСТов или проектной документации. Для подобного рада исследований привлекаются специализированные организации, обладающие необходимым оборудованием и лицензиями, сам процесс включает в себя проверку давления в системе или на отдельных ее участках при подаче воздуха под давлением.

Если во время опытов вся система выдержала нормативные показатели СНИП , то составляется акт приемки произведенных работ, в противном случае составляется дефектная ведомость и акт устранения неполадок водостока.

При периодическом контроле на предприятиях, имеющих трубопроводы хозяйственно-питьевого назначения также проводятся испытания наружных систем слива во время дезинфекции или обработке специальными реагентами.

Специфика составления акта испытаний

Независимо от типа и метода проверки документ должен содержать в себе следующие пункты:

Шапка документа, где должны быть указаны дата составления и город, в котором составляется и подписывается документ. Указание города является обязательным, так как подписание акта может происходить за пределами населенного пункта, где производился монтаж или ремонт системы стока воды.

Также в этой части документа должны быть указаны название организаций и полное имя руководителей, как в уставе организаций, производивших контроль, испытание и технический или авторский надзор за ходом выполнения работ.

Также в этом пункте должны быть сноски на проектные отметки и координаты сточной системы, согласно генерального плана или специальных разделов проекта строительства.

Образец заполнения шапки документа

После шапки документа идет выписка из технических условий, согласно которым производились опыты. Этот раздел содержит формулы расчета, перечень необходимого испытательного оборудования, условия и порядок проведения работ.

При заполнении этого пункта применяются данные, снятые с измерительных приборов во время исследований. Если сам акт данного раздела не содержит, то должна быть ссылка на протокол испытаний, в котором подробно описывается процесс и производятся все расчеты. Все результаты могут быть сведены для удобства в единую таблицу.

Образец заполнения раздела замеров и расчетов

Последним пунктом заполняется решение комиссии, где указывается результат проведения испытаний и вывод о готовности приемки сливной системы в эксплуатацию. В случае несоответствия указывается причина и даются ссылки на дефектные ведомости и акты на исправление и доработку.

В случае, когда трубопровод прошел все испытания, указываются полные данные всех членов приемочной комиссии и их подписи, после чего данный документ становится основанием для составления акта разногласий или ведомости выполненных работ, согласно заключения экспертной комиссии.

Важным условием составления данного документа является процедура наделения полномочиями членов комиссии, для чего должны быть созданы необходимые приказы руководителей. Также немаловажным являются аттестационные документы всех членов данной комиссии, подтверждающие квалификацию участников проводить исследования или контролировать ход их проведения.

Скачать образец

Образец акта испытания наружной канализации (.doc)

Системы внутреннего холодного и горячего водоснабжения

20. Внутренние водостоки

20.1. Внутренние водостоки должны обеспечивать отвод дождевых и талых вод с кровель зданий.

Примечание. При устройстве внутренних водостоков в неотапливаемых зданиях следует предусматривать мероприятия, обеспечивающие положительную температуру в трубопроводах и водосточных воронках при отрицательной температуре наружного воздуха (электрообогрев, обогрев с помощью пара и т.д.). Целесообразность устройства обогреваемых внутренних водостоков следует обосновать технико-экономическим расчетом.

20.2. Воду из систем внутренних водостоков следует отводить в наружные сети дождевой или общесплавной канализации.

Примечания: 1. При обосновании допускается предусматривать отвод воды из системы внутренних водостоков в систему производственной канализации незагрязненных или повторно используемых сточных вод.

2. Не допускается отвод воды из внутренних водостоков в бытовую канализацию и присоединение к системе внутренних водостоков санитарных приборов.

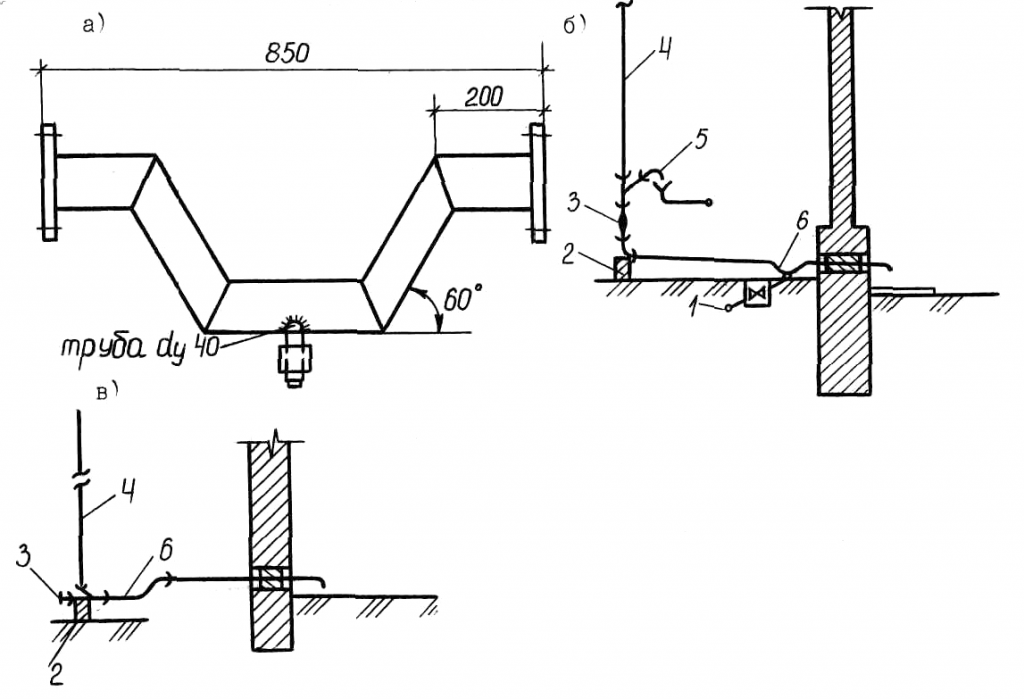

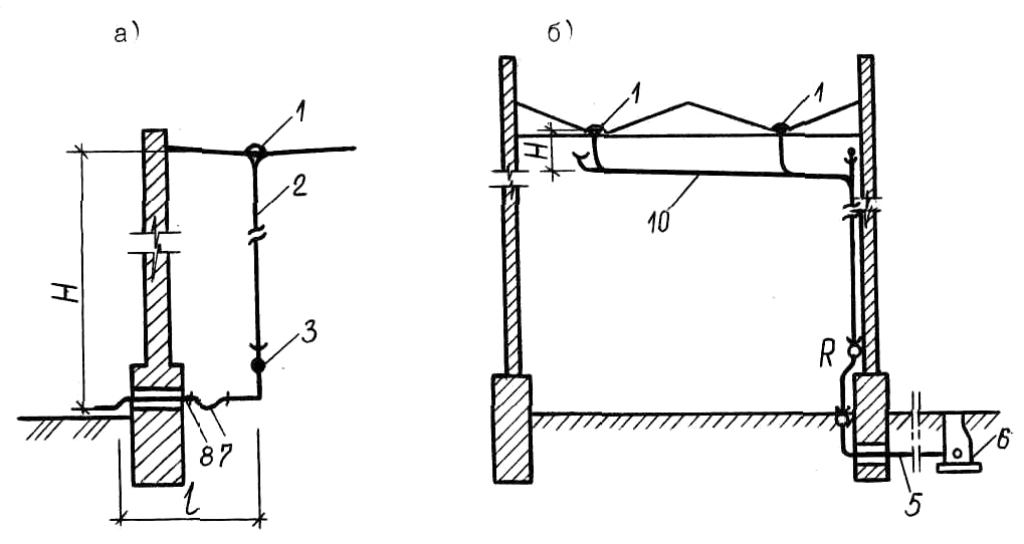

20.3. При отсутствии дождевой канализации выпуск дождевых вод из внутренних водостоков следует принимать открыто в лотки около здания (открытый выпуск); при этом следует предусматривать мероприятия, исключающие размыв поверхности земли около здания.

Примечание. При устройстве открытого выпуска на стояке внутри здания следует предусматривать гидравлический затвор с отводом талых вод в зимний период года в бытовую канализацию.

20.4. На плоской кровле здания и в одной ендове необходимо устанавливать не менее двух водосточных воронок.

Водосточные воронки на кровле следует размещать с учетом ее рельефа, допускаемой площади водосбора на одну воронку и конструкции здания.

Максимальное расстояние между водосточными воронками при любых видах кровли не должно превышать 48 м.

Примечание. На плоских кровлях жилых и общественных зданий допускается устанавливать по одной водосточной воронке на каждую секцию.

20.5. Присоединение к одному стояку воронок, расположенных на разных уровнях, допускается в случаях, когда общий расчетный расход по стояку не превышает величин, приведенных в табл. 10.
