Винтовые лестницы: варианты конструкций, сборка и установка

Общие требования к конструкции

Лестница должна соответствовать интерьеру, обеспечивать удобство и безопасность перемещения

Приступая к выбору варианта исполнения лестницы, учитывают требования:

• безопасности — защиты от падения и соскальзывания;
• минимального уровня шумов — отсутствие скрипа и ударов при пользовании;
• эргономичности — ширину проступи и высоту подступенка;
• технологичности при самостоятельном изготовлении;
• конечной стоимости;
• долговечности.

Важным фактором является внешний вид конструкции, его сочетание с общими дизайнерскими решениями дома.

Актуальные новости:

Подбор лестницы в 3 простых шага

Процесс поиска единственной нужной модели среди множества других может быть утомительным.

Дополнительные комплектующие для лестниц

Дополнительные элементы для подъемного оборудования Krause нужны Вам в том случае, когда возникает необходимость улучшить конкретную модель.

Телескопические лестницы

Что мы ценим выше всего в инструментах, от которых зависит наша продуктивность?

Подобное подъемное оборудование получило свое название не случайно.

Как отличить оригинальную продукцию Krause

Не секрет, что на любом рынке существуют недобросовестные компании, готовые заниматься открытым плагиатом и паразитированием на чужом логотипе.

Смотреть все новости »

Регламентирующие нормативные документы: высота ступени лестницы по стандарту

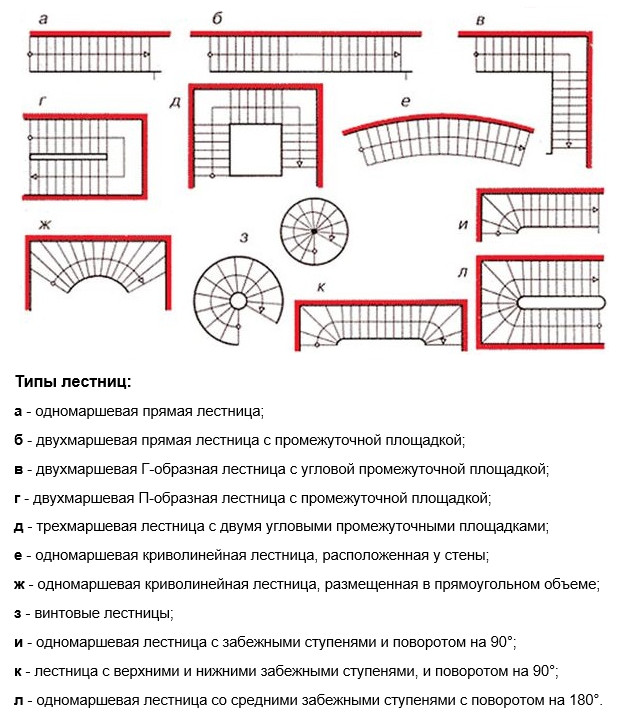

Как правило, в зависимости от места расположения лестничные конструкции выполняют различные функции. Так, к примеру, в жилом многоэтажном доме лестница должна обеспечивать безопасный пеший подъем жильцов, а в случае учебного учреждения размеры школьной лестничной конструкции, обеспечивающей эвакуацию, должны быть рассчитаны на удобное и быстрое продвижение большого потока людей в случае чрезвычайных ситуаций. Другими словами, высота ступени лестницы ГОСТ – это базовый параметр, от выбора которого, в некоторых случаях, зависит жизнь и здоровье людей. Как правильно выбрать значения ширины и высоты ступеней лестницы в жилых одноэтажных и многоэтажных домах – читайте далее.

Основные параметры лестницы – ширина проступи и высота подступенка (т.е. ширина и высота ступени), уклон лестницы, ширина марша лестницы и т.п. регламентируются рядом нормативных документов в сфере строительства, а также государственными стандартами.

Ознакомиться с информацией о том, какой высоты должны быть ступени, можно в специальных нормах и правилах в сфере строительства

Основополагающими нормативными документами в сфере проектирования и строительства лестниц являются:

1. Нормы и правила в сфере строительства 31-01-2003. Этот документ регламентирует такие важные параметры лестничных конструкций жилых многоквартирных домов, как максимальный уклон и минимальная ширина лестничных маршей, число подъемов и перепад уровней на одном лестничном марше, высоту лестничных ограждений и т.д. Кроме того, данные правила и нормы оговаривают требования удобства и безопасности перемещения жильцов по лестницам, а также перемещения предметов оборудования квартир и встроенных в жилой дом помещений общественного назначения.
2. Нормы и правила в сфере строительства № 31-02-2001 оговаривают требования удобства и безопасности к лестничным конструкциям жилых одноквартирных домов.
3. В нормах и правилах в сфере строительства № 21-01-97 устанавливаются требования безопасности и удобства передвижения, а также базовые числовые значения параметров лестниц, обеспечивающих эвакуацию в случае опасности.
4. Конструкции и размеры ступеней железобетонных для внутренних и внешних лестниц зданий, а также технология изготовления ступеней описаны в государственных стандартах № , а также №

Числовые параметры размеров лестничных конструкций любого назначения оговариваются рядом нормативных документов, требования которых обеспечивают безопасность и эргономичность лестниц.

Стандартные размеры лестницы

Ширина самой лестницы устанавливается исходя из разумных пределов: на марше должен спокойно помещаться один взрослый человек. Еще лучше рассчитать конструкцию так, чтобы 2 взрослых человека могли как-то на этом марше разойтись. Для общественных мест нормы более жесткие – не менее 1 метра должна быть ширина спуска, а если планируется установка перил, то к этому значению необходимо добавить еще 20 см. СНиП предусматривает лестницы шириной до 1,35 м для больших зданий, в которых пребывает одновременно не менее 200 человек, и 1,5 м для учебных заведений.

Винтовые лестницы не могут быть шириной менее 1 метра.

Высота подъема и высота ступеней лестницы тоже регламентированы. Нормы и правила не допускают менее трех и больше 16 подъемов на один лестничный марш, то есть высота одного пролета не может быть меньше 36 см и более 4 метров.

Угол наклона должен быть 1/2, но в некоторых случаях допускается и 1/1. Проще говоря, в жилых домах наклон лестницы не должен быть более 40%. Но и слишком пологий спуск будет неудобен. Золотым стандартом считается лестница, наклоненная под углом от 30 до 45 градусов.

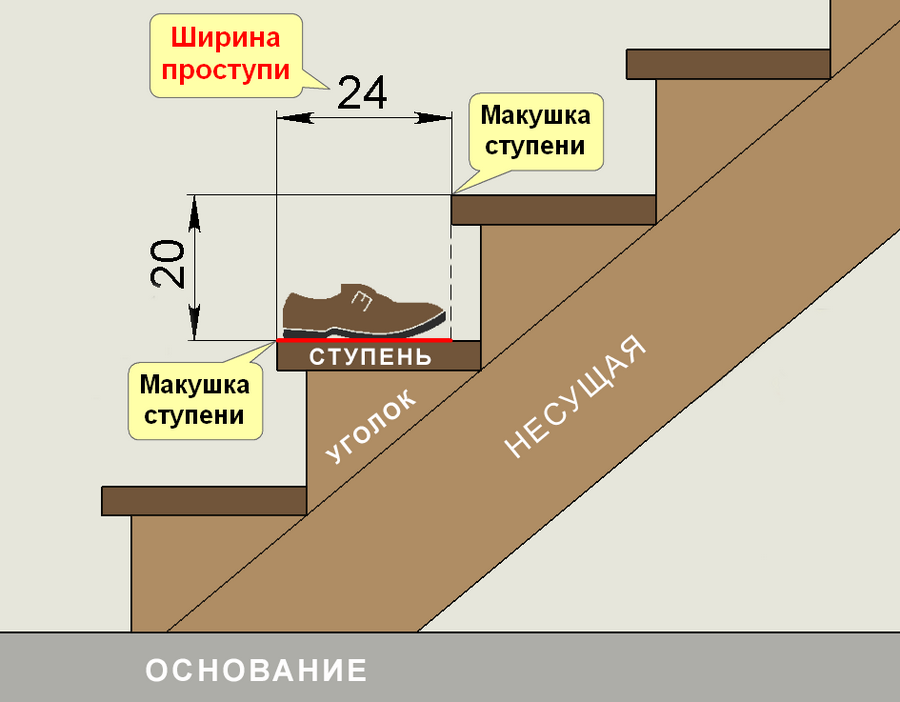

Ширина проступи – еще один важный параметр. На проступь приходится основной вес человека, и для безопасности необходимо, чтобы на ступеньку можно было полностью поставить ногу.

Нормы и правила говорят, что номинальная ширина проступи – 0,3 метра, но допускаются отклонения от 0,28 до 0,35 м. Больший размер создает трудности при подъеме по ступеням, так как человек вынужден шагать шире обычного, а меньший не дает нормально упереться в поверхность, и потому небезопасен.

Очень важно чтобы глубина, ширина и высота ступеней была одинаковой на всем спуске. Допускается изменить в большую сторону размер трех нижних ступеней, но только в порядке исключения из правил. Поверхность проступи обязательно должна быть шероховатой, не скользкой, поэтому нужно выбирать соответствующие материалы или накрывать скользкую поверхность противоскользящим покрытием.

Высота подступенка – не менее важный вопрос. Стандартные размеры этого элемента конструкции – 170 мм, но допускается высота подступенка от 12 до 25 см. Меньшая или большая высота ступеней замедлит и затруднит подъем. Безусловно, высота ступеней лестницы в своем доме может быть и другой, но пользоваться таким подъемом будет и неудобно и не безопасно.

Какая должна быть ширина ступенек для комфортного передвижения?

Функциональная ширина лестничного марша определяется пропускной способностью лестницы с учетом того, что для прохода одного человека достаточно 0,6—0,7 м. Ширина внутриквартирных лестничных маршей должна быть не менее 0,9—1,0 м, а в домах повышенной комфортности — 1,25—1,5 м.

В винтовых лестницах расстояние от центральной стойки должно быть не менее 1,1 м. При расстоянии 1,5 м ширина ступени должна быть не менее 100 мм.

Для определения размера лестницы необходимо определить ее место на плане и высоту этажа, выбрать схему лестницы и размеры ступеней. Как правило, угол подъема лестничного марша составляет от 30 до 45 эксплуатации лестницы и связанная с ней гарантия безопасности зависят главным образом от относительной величины подъема марша (угла подъема). Угол подъема марша можно установить, зная местоположение лестницы в плане и высоту помещения.

Практика показывает, что лестница будет удобной и безопасной, если удвоенная высота подступенка, сложенная с шириной ступени (проступью), равняется среднему шагу человека. Длина шага человека на плоскости составляет примерно 62—64 см, удобный подъем ноги — 30—32 см. Исходя из этого, проступь определяется так: 2 А + В = 64 или А + В = 47 см, где А— высота ступени, В — ширина проступи.

Наиболее удобны для подъема лестницы с высотой ступени от 140 до 170 мм и шириной проступи от 340 до 370 мм. Высота ступени должна быть не более 200 мм и не менее 120 мм, край ступени (выступ) — порядка 20—40 мм. Чем выше ступень, тем уже делается проступь, и наоборот. Однако ширина ступени должна быть, по крайней мере, равной ее высоте.

Средняя линия марша — это воображаемая линия, которая в прямолинейных маршах проходит по середине ширины марша, а в криволинейных лестницах — на расстоянии 40—50 см от края пролета;  для винтовых лестниц — по оси центральной опоры. Проступи ступеней криволинейного марша имеют на поворотах клиновидную форму, причем узкая сторона проступи должна быть не менее 140 см,

Поднимаясь по криволинейной лестнице, человек чаще всего отклоняется от центральной линии. Чтобы исключить такие неудобства, лестницу конструируют с рассредоточенными ступенями с постоянным изменением их ширины по всей длине марша.

Высоту прохода в свету — минимальное расстояние по вертикали между верхней кромкой проступи и нижней кромкой вышерасположенного конструктивного элемента— принимают не менее 1900—2000 мм. По мере подъема по лестнице этот размер должен сохраняться.

Итак, после того как четко определены тип лестницы, место ее расположения в доме, количество ступеней, их ширина и высота, угол наклона, можно заняться дизайном и оформлением.

Современные отделочные материалы позволяют реализовывать самые смелые дизайнерские проекты. Здесь многое зависит от вкуса и общего стиля интерьера. Сложно представить гармоничное сочетание, например, массивной дубовой лестницы и суперсовременного дизайна в стиле хай-тек. Или: старинная ореховая мебель и напольные часы с боем вряд ли будут хорошо смотреться на фоне стеклянно-металлической винтовой конструкции.

Если же говорить об аксессуарах, то, скажем, деревянные лестницы по традиции часто украшаются резными балясинами и перилами. Еще делают овальные входные площадки, начальные стойки в виде деревянных скульптур ручной работы, розетки на косоуре.

Металлические конструкции нередко окрашивают в самые разнообразные цвета — современные полимерные и лакокрасочные материалы позволяют сделать лестницу достаточно нарядной. Сейчас в моду вошли лестницы с коваными перилами и балясинами. Витое литье придает комбинированной лестнице изящество и воздушность, особенно если это винтовая конструкция.

Другое новшество — подсветка ступеней. Если лестница открытая, без боковых планок, то светильники, расположенные с «изнанки» лестницы, мягко освещают каждую ступеньку. Когда такие светильники вмонтированы в косоур, можно использовать их как дополнительный источник света вечером или в ночное время.

Есть и множество других решений, к примеру винтовая лестница с креплением в стену, лестничные стойки из стекла, винтовая восьмиугольная лестница, вертикальная прямая, вертикальная со ступенями раз-ной формы, комбинированная с мраморной облицовкой ступеней и деревянными балясинами и перилами и т. д. и т. п.

Как рассчитать размер лестницы интересное видео

Виды ступеней, их основные критерии

В регламентирующих государственных стандартах и строительных нормах обязательно имеются сведения о базовых габариты лестничных элементов.

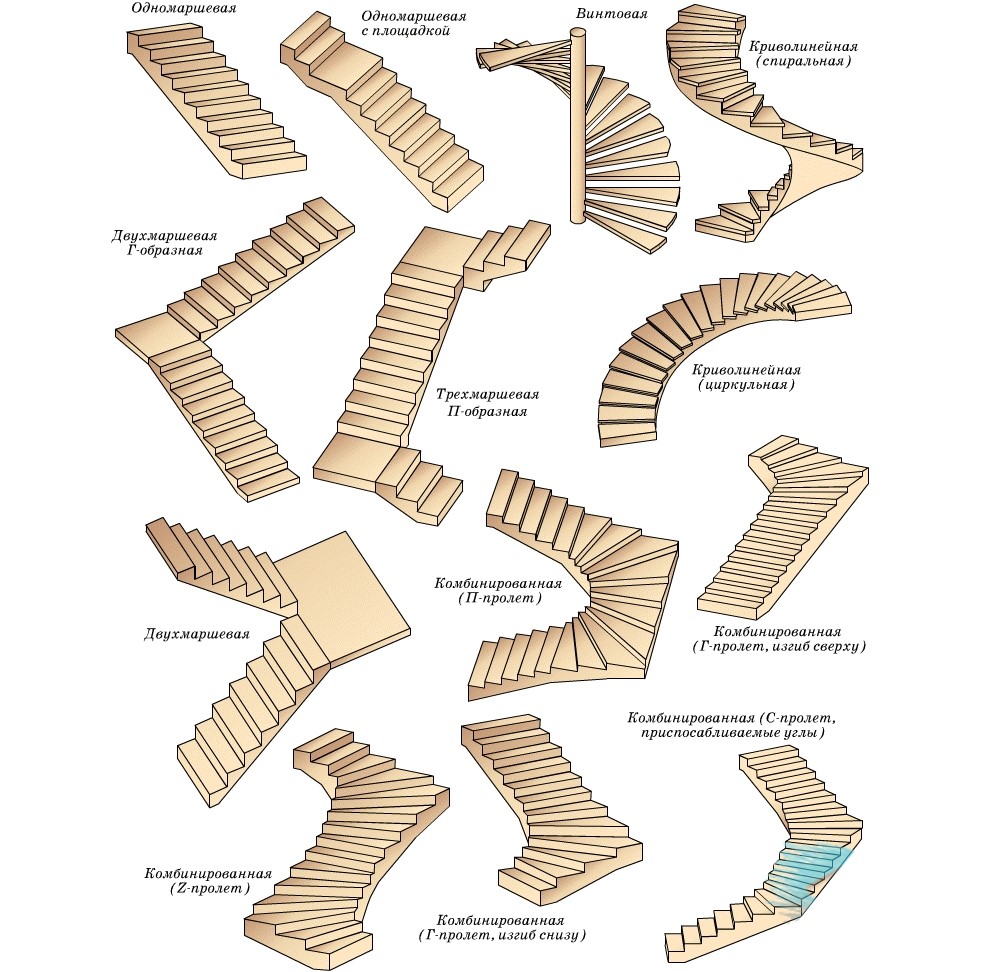

В зависимости от выбранного проекта ступени могут быть разные: прямые, поворотные с углом 90⁰, 180⁰ и с произвольным углом, а также винтового типа. Вне зависимости от типа выбранной модели, выполняются размеры ступеней строго по ГОСТ.

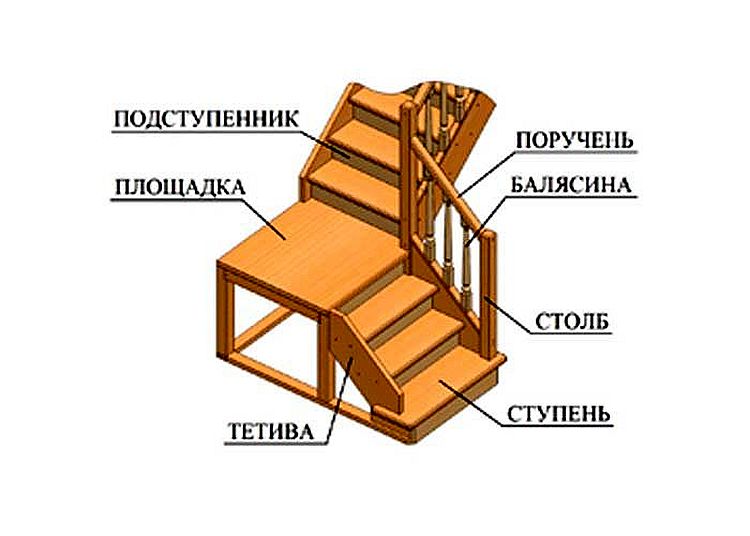

При моделировании будущего изделия определяют параметры, отображенные на рисунке:

Ширина пролета

Это один из базовых показателей, который характеризует размеры ступеней. За ширину пролета принимается свободное для перемещения пространство без учета поручней и ограждений. Для частного дома этот параметр должен быть не менее 70-80 см, но комфорт обеспечивает другой показатель равный 100 см.

Регламентирующий размеры ступеней лестницы ГОСТ не рекомендует снижать ширину пролета, однако при ряде обстоятельств допускается сужение участка лестницы до 60 см.

Ширина шага

Эта величина является базовой для расчета и согласуется с шириной шага человека. От значения параметра напрямую зависят габариты проступи и подступенка. Стандартные размеры ступеней необходимы для комфортного использования лестницы. При их определении был принят среднестатистический показатель шага взрослого человека 60-65 см. Важным условием к соблюдению является соотношение размеров проступи и подступенка, обозначенное на рисунке.

Ширина проступи

Расчет размеров ступеней лестницы в частном доме обязательно включают определение ширины проступи, которая обеспечивает удобство перемещения по конструкции. В среднем длина ступни человека составляет 25-27 см. Если проступь сделать меньшей ширины велик риск соскальзывания и падения.

Высота подступенка

Этот размер ступенек для лестницы в доме определяет расстояние между поперечными элементами и в целом определяет высоту конструкции. Подступенок как элемент может отсутствовать, но его высота обязательно учитывается при проектировании и построении. Согласно ГОСТ этот элемент количественно должен составлять 15-22 см. Для его нахождения следует высоту марша на число ступеней. Полученные размеры лестничных ступеней следует проверить на соответствие равенству 2h+b=60-65 и при необходимости подкорректировать параметры.

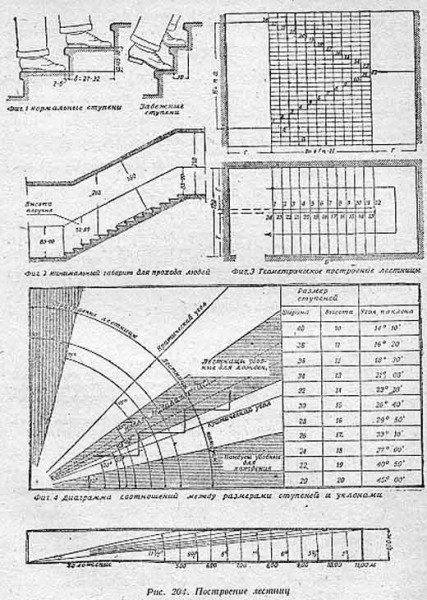

Графический метод расчета

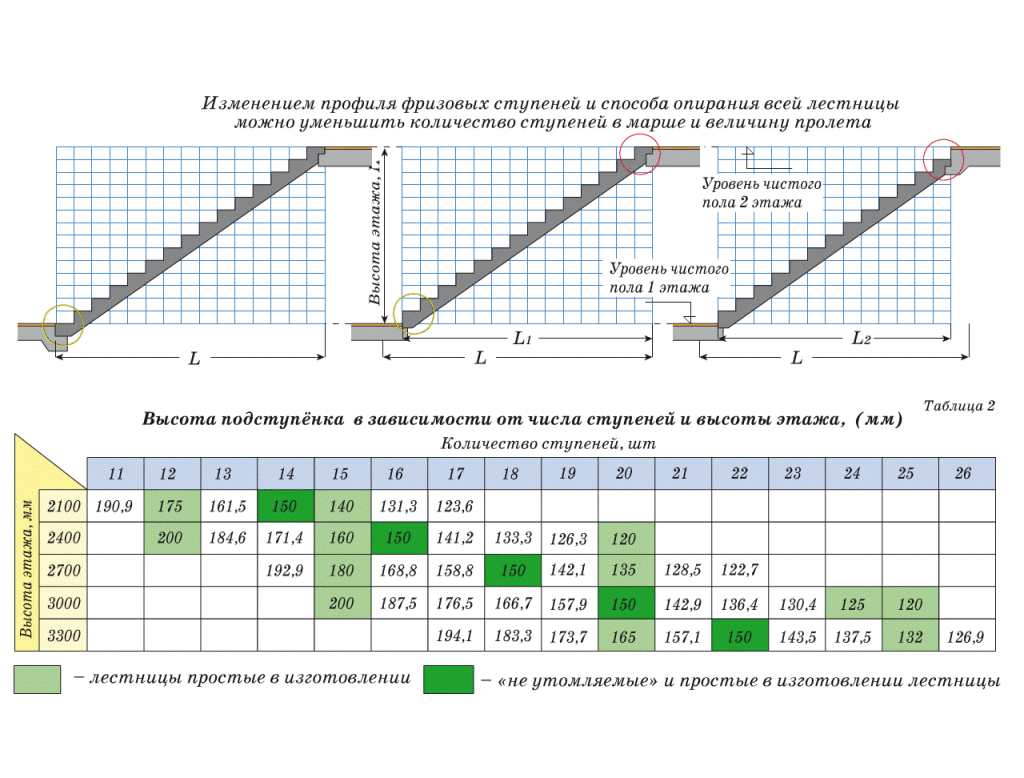

Выполнить вычисления количества ступеней лестничного марша можно графически. Такой способ вычислений отличается своей эргономичностью, поскольку при подсчетах используются только естественные параметры для человека. Так, средняя ширина шага по горизонтальной поверхности составляет 62 сантиметра, а высота – 31 сантиметр.

Рисуем систему координат, задаем на ней единичный отрезок, откладываем по оси абсцисс (x) 62 единицы, а на оси ординат(y) – 31 единицу. Соедините полученные точки. Затем нужно начертить линию, которая определяет угол крутизны вашей конструкции. Найдите точки пересечения получившихся линий, через них проведите параллельные до осей системы координат прямые. Затем начертите ступенчатую диаграмму.

Таким методом можно определить размеры любой лестничной конструкции по рисунку в независимости от уклона крутизны лестницы, а также измерить высоту, ширину ступеней лестницы, внести поправки в масштаб.

Для построения рисунка лучше всего использовать миллиметровую бумагу или бумагу в мелкую клетку. При вычислениях параметров ступенек принимайте во внимание, что это только проект, поэтому можно скорректировать данные. Например, можно выполнить проступь пошире или сделать скошенный подступенок, это сделает конструкцию более удобной в эксплуатации, однако изменение таких параметров не повышает безопасность устройства, поскольку расчетные параметры устройства остаются неизменными.

Безопасность лестницы зависит от угла крутизны конструкции. В независимости от того, что допустимый угол наклона находится в пределах 20-75°, идеальным вариантом будет величина подъема лестничного марша с крутизной 23-45°. Если угол уклона будет меньше, то вместо лестницы советуют сконструировать пандус, если больше – лестницу необходимо делать раскладную или приставную.

При расчёте лестницы нужно учитывать ряд факторов

Общие правила расчета

Общие принципы расчета:

1. Устанавливайте лестницу так, чтобы угол ее наклона составлял от 35° до 40° — это максимально комфортный диапазон для передвижения человека вверх и вниз по ступеням. Если сделать лестницу более пологой, то перемещение по ней будет занимать слишком много времени и быстро утомлять. Кроме того, пологая лестница будет длиннее, поэтому для ее строительства потребуется больше материалов и времени. А по крутой лестнице будет сложно подниматься с грузом в руках, детям и пожилым людям.
2. Если вы делаете маршевую лестницу, то сами марши должны быть довольно широкими, даже если общая длина конструкции не превышает пары метров. В среднем ширина маршевой площадки должна составлять 90-100 см.
3. Все ступеньки должны быть идентичными. Мы уже говорили, что различие хотя бы в несколько миллиметров по высоте глазу не видно, но тело автоматические привыкло поднимать ногу на определенную высоту при подъеме, и если этот параметр не будет совпадать, спотыкания и падения неизбежны.
4. Расстояние сбоку между пролетом лестницы и стеной не должен превышать 6 см.
5. Конструкция должна выдерживать нагрузку минимум в 220 кг, перила – от 100 кг. Если среди жильцов есть полные люди, нагрузку следует увеличить.
6. Высота перил должна быть не меньше 90 см. Если вы делаете лестницу, ведущую в детскую комнату, их можно опустить на уровень 70-75 см. Существуют лестницы без перил – легкие и стильные конструкции, не перегружающие интерьер, но в этом случае риск оступиться и упасть вниз увеличивается. Если лестница проходит рядом с окном, перила устанавливают в обязательном порядке.

Поскольку наиболее часто в частных домах используют маршевые конструкции, мы будем рассматривать именно их. Любые марши состоят из фризовой ступеньки наверху, поверхность которой находится на уровне одного подступенка от пола, верхней ступеньки, расположенной вровень с полом второго этажа и ступеней между первыми двумя элементами (их количество может быть произвольным). Минимум марш может состоять из 3 ступеней, максимум – из 15, очень редко – из 20 штук. Оптимальный вариант, когда в одном пролете насчитывается от 8 до 12 ступеней.

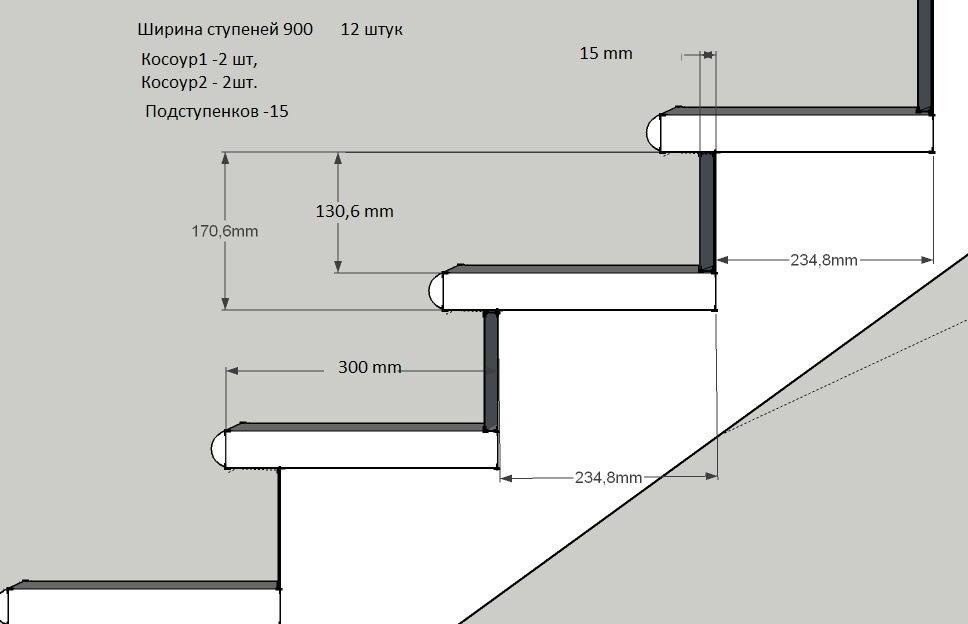

Расчет ступеней

При расчете ступеней деревянной лестницы за расчетную единицу берут какое-либо значение. Как правило, это длина среднего человеческого шага, которая составляет примерно 60-64 см. Экспериментальным путем было выяснено, что именно на это расстояние человек выносит ногу во время ходьбы по горизонтали в спокойном темпе. Однако хождение по ровной поверхности и по наклонной лестнице отличается, поэтому у расчета шага по ступенькам есть свои особенности. Зная этот параметр, можно вычислить шаг ступени и ширину проступи, и наоборот.

Вычисления следует производить по формуле: 2m+n=62 см (возьмем среднее число между 60 и 64 см человеческого шага). Здесь m является высотой подступенка, а n– шириной проступи. Таким образом, можно вычислить оптимальное соотношение этих величин.

Стоит заметить, что существуют общепринятые размеры проступей и подступенков, считающиеся наиболее удобными, как и угол наклона лестничного полотна. Так, высота подступенков обычно составляет 16 см, но может увеличиваться до 17 см. Ширина проступи в идеале должна быть не меньше длины стопы человека. Взрослому человеку с 43-45 размером будет удобно подниматься по лестнице, ширина проступей которой составляет около 30 см.

Длина лестницы

Для расчета длины лестничного марша необходимо сперва определить количество ступеней в нем минус одна. Также потребуется расчетная ширина ступеней. Умножьте эти показатели и получите длину лестницы.

Например, лестничный марш состоит из 8 ступеней шириной 29 см. Умножаем 8 на 29 и получаем 232, то есть 2,32 м.

Если длина получилась непозволительно большой, и такую лестницу не получится вписать в интерьер, ее можно сделать с поворотом на 90° или 180°, дополнив промежуточными площадками (пролетами) и забежными ступеньками. Расчет поворота деревянной лестницы зависит от ваших предпочтений и размеров пространства, отведенного под конструкцию. Все необходимые данные проще всего получить, воспользовавшись одним из бесплатных интернет-сервисов или шаблонными размерами. Подобной информации полным-полно в интернете, поэтому подобрать нужный вариант не составит труда.

Из всей информации выше можно сделать вывод, что в некоторых случаях расчет лестницы проводить вовсе не обязательно – можно просто воспользоваться уже имеющимися данными и размерами, проверенными на практике. Если вы делаете оригинальную конструкцию с нетипичными габаритами, для уверенности в успешном исходе дела можно создать 3D-проект при помощи специальной программы. Среди такого софта особой популярностью пользуется Consultec Staircon – программа, создающая визуализацию проекта и позволяющая просчитать смету на его реализацию. Программа SolidWorks поможет создать модель любой лестницы и других инженерных конструкций. В программе «Компас» работает большинство современных конструкторов и доморощенных дизайнеров.

Напоследок предлагаем вам посмотреть полезное обучающее видео о деревянной лестнице с поворотом, где наглядно продемонстрированы все этапы работы:

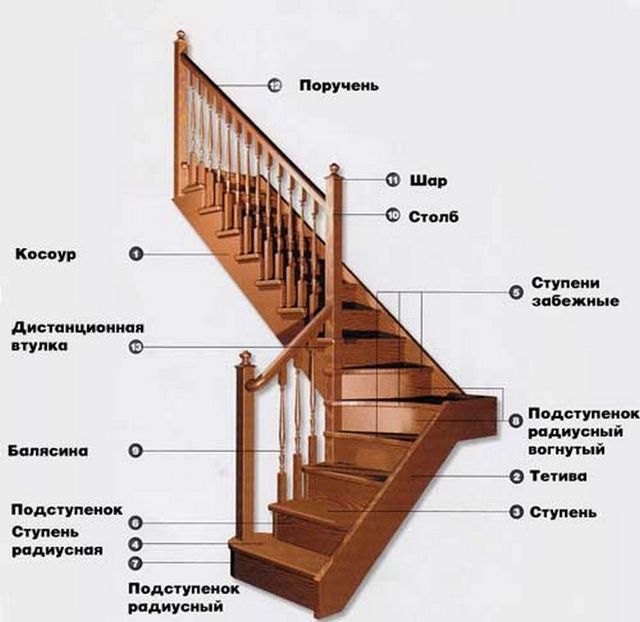

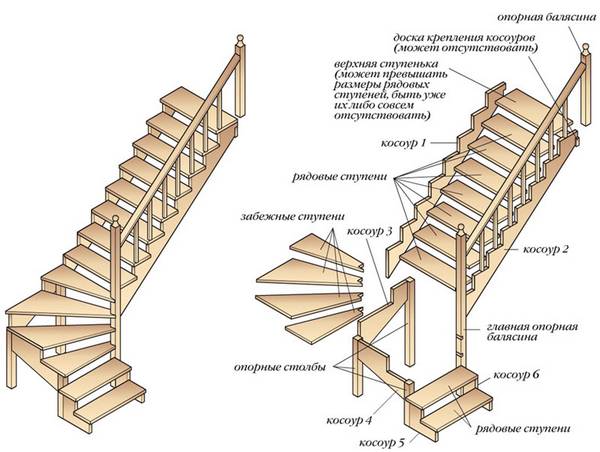

Разновидности ступеней

Существует несколько видов классификации ступеней.

По форме в плане ступени подразделяют на:

• рядовые, имеющие в плане прямоугольную форму. Такие ступени используются в маршевых лестницах;
• забежные, сложной формы, позволяют создавать винтовые и криволинейные лестницы.

Сочетания рядовых и забежных ступеней образуют комбинированные лестницы.

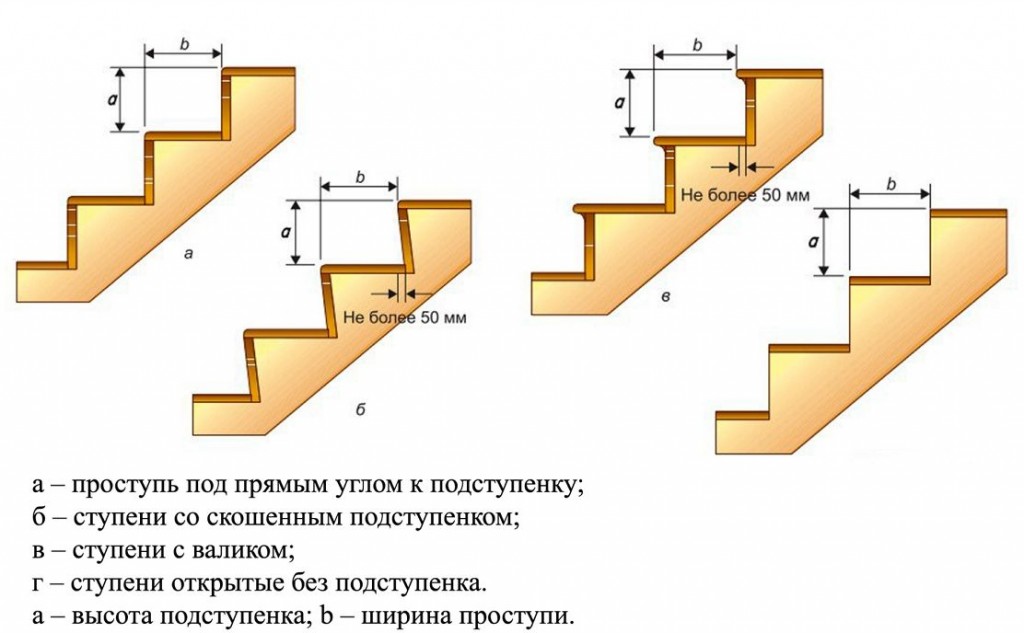

Второй вид классификации – по наличию подступенка. Подступенок – это вертикальная плоскость ступени. Горизонтальную поверхность, на которую опирается нога во время подъёма, называют проступью.

Существуют три типа ступеней:

1. открытые без подступенка. наиболее распространенные лестницы с такой ступенью выполняются из дерева и металла;
2. закрытые с подступенком. Такие ступени можно встретить на любой лестничной клетке многоквартирного дома;
3. полузакрытые. Подступенок такой ступени лишь частично закрывает просвет между проступями.

Безопасность и удобство

Ширина лестничного марша по нормативам не должна быть меньше 70-80 см. Но обычно ступени подобных конструкций имеют большую длину — 1-1.5 м. Такие лестницы считаются более удобными при передвижении. Ведь при необходимости на них легко могут разойтись спускающиеся и поднимающиеся наверх люди.

Ширина марша имеет, конечно же, определенное значение в плане безопасности передвижения. Но самыми важными показателями в данном случае являются угол наклона и высота ступеней. ГОСТ, а вернее предписываемые им нормативы, при расчете этих параметров должны соблюдаться обязательно.

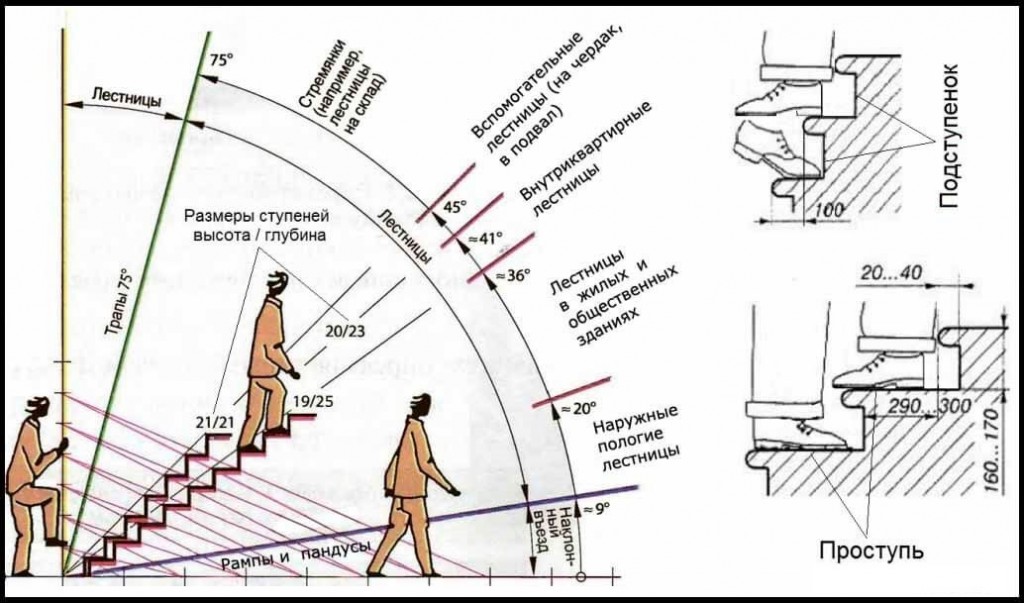

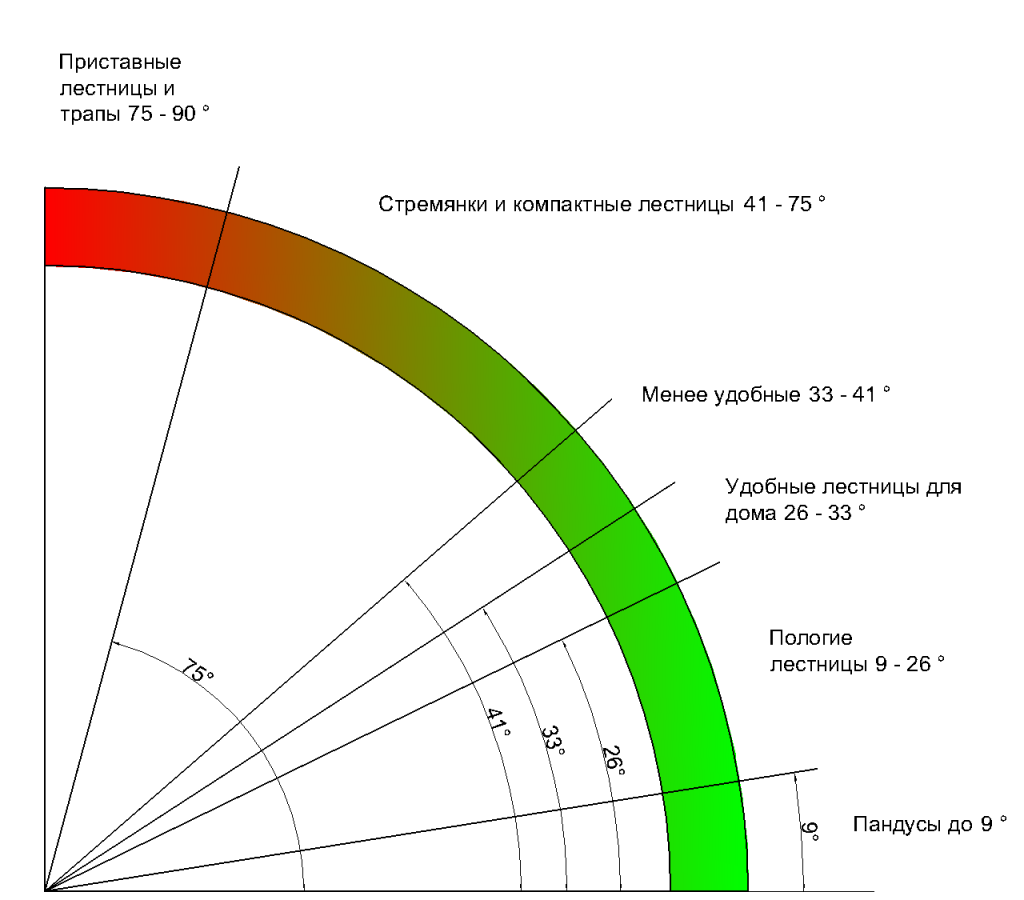

Относительная величина подъема марша (угол подъема)

В строительной практике угол подъема, как правило, находится в диапазоне от 20 до 50 градусов, но самыми удобными считаются лестницы с углом от 30 до 45 градусов.

Таблица зависимости размеров ступеней от угла наклона:

Выбор угла наклона обуславливает запас расстояния (критической высоты) не менее 2000 мм от любой ступени до потолка или какого-либо выступающего элемента здания (балки, парапета):

Критическую высоту удобно проверять, нарисовав рассчитанные ступени на любом листовом материале или прямо на стене. Как показывает практика проектирования, очень часто линия, проведенная от потолка или опасного выступа, будет меньше искомого значения.

Именно по этой причине нет возможности спроектировать лестницу достаточно пологой. С увеличением угла наклона понижается комфорт, потому при невысоком среднем росте всех домашних, иногда все же этот размер занижают.

Но мы все же рекомендуем корректировать уклон лестницы или рассматривать другое место для ее монтажа. Перебор вариантов расположения — это разумная и распространенная практика.

В уже упомянутом труде Новицкого О.В. «Современные лестницы. Проектирование, изготовление, монтаж.» рассмотрен реальный практический случай, в котором последовательно и аргументировано перебраны аж 6 вариантов расположения лестницы в помещении.

В любом случае, окончательный результат — это обычно золотая середина между множеством противоречивых аргументов.

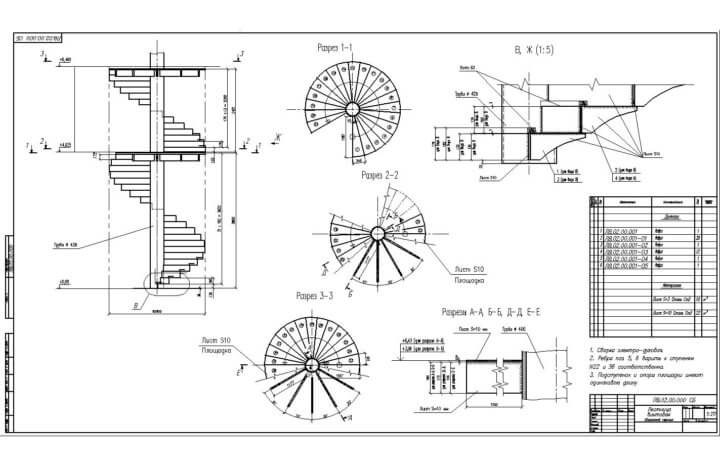

Параметры винтовых лестниц

Винтовые межэтажные варианты за счет своей компактности популярны в коттеджах с небольшой площадью. Они экономят пространство. Но устанавливая такие модели, учитывают возраст проживающих в доме. Детям и пожилым людям сложно передвигаться на таких маршах.

Для спиральных моделей не учитывается угол наклона. Но и такие варианты имеют свои стандарты, которые должны быть соблюдены. В винтовой конструкции ширина наружной части проступи больше внутренней. Допускаемый минимум внутренней части – 10 см. Максимальная величина наружной – 39 см. Минимально допустимая ширина винтовой лестницы – 80 см.

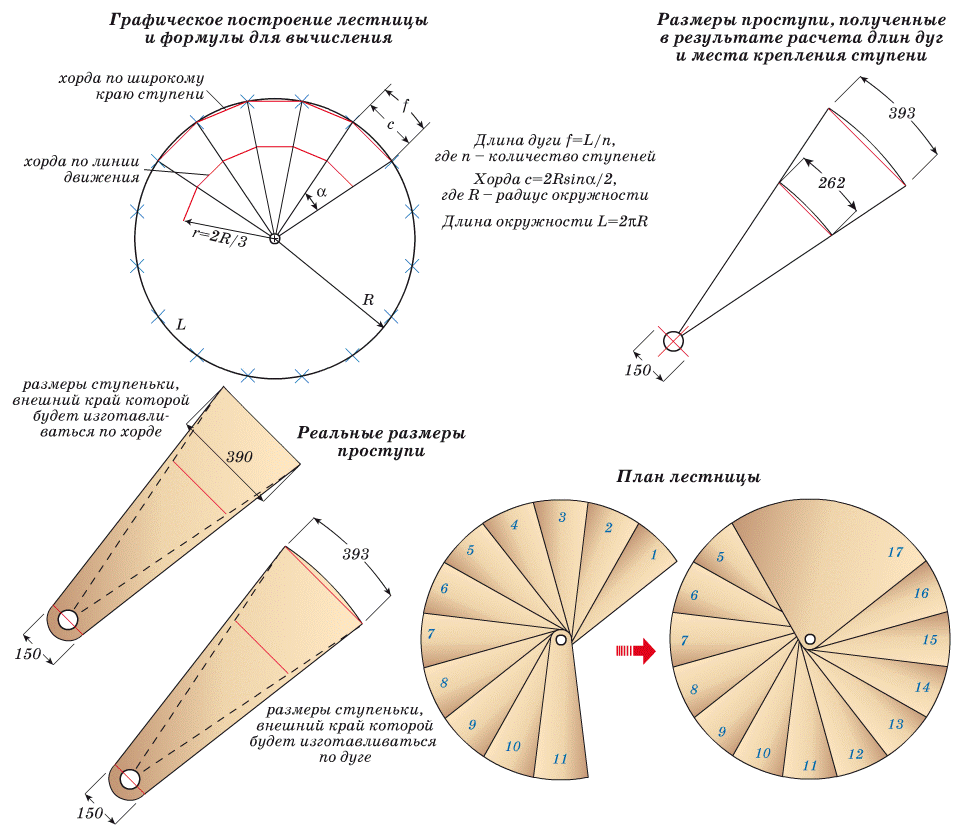

Оптимальные размеры ступени винтовых конструкций

В таких конструкциях редко устанавливают подступенок, но высота шага должна быть равной на всей длине, удобной и обеспечивающей безопасность.

Изготовление деталей конструкции лестницы

Главный несущий элемент, опорный столб делают из металлической трубы, реже — из деревянного стержня, кирпичей или бетона. Диаметр варианта из металла делается с толщиной от 5 см, остальных от 15 или 50 см. Центральная стойка изготавливается с запасом прочности с расчетом на массу всех элементов, нескольких людей и тяжелого багажа. Ступеньки, в свою очередь, несложно сделать самостоятельно. Для этого рекомендуют проклеенные бруски. Сначала формируют шаблон, а затем каждая ступенька вырезается из заготовки с размеченным радиусом. Последнюю, верхнюю ступеньку лучше делать платформой вровень с полом и с большей шириной. Что касается стоек и балясин, то требуется не менее 50×50 мм в разрезе для дерева и 15×15 мм для металла. Самостоятельное изготовление балясин станет интересным занятием, нужны лишь минимальные навыки работы на токарном станке и схема. Перила, в свою очередь, имеют изогнутое строение, поэтому для всех вариантов создания характерен высокий уровень сложности:

1. Выпиливание коротких частей из цельного массива.
2. Склеивание из тонкого шпона.
3. Выпиливание изогнутых деталей из блока.

Особенности монтажа лестничных конструкций

Перед тем, как приступить установке лестницы в частном доме, следует обратить внимание на некоторые детали. Во-первых, важно правильно подобрать тип лестничной конструкции. В загородных домах чаще всего устанавливают следующие виды лестниц:

1. маршевая;
2. винтовая.

Каждая конструкция обладает своими особыми преимуществами и недостатками. Например, винтовая лестница занимает очень мало места в помещении. Но, она достаточно сложна в изготовлении и установке. Для того, что бы рассчитать винтовую лестницу, надо обладать большим опытом и знать множество нюансов.

Кроме этого, винтовые лестницы в большинстве случаев получаются достаточно узкими. И передвигаться по ним крупным людям бывает очень сложно. Не говоря уже о переносе крупногабаритной мебели.

Что касается маршевых конструкций, то они являются самыми популярными среди владельцев частных домов. Такие конструкции легко можно сделать своими руками. Для этого не надо иметь специальное образование или использовать сложный инструмент.

После того, как вы определитесь с типом лестничной конструкции, обратите внимание еще на несколько важных параметров:

1. сколько свободного пространства вы можете выделить для возведения лестницы;
2. какой максимальный уровень нагрузки будет выдерживать лестничная конструкция;
3. какова высота между двумя этажами;
4. какие элементы будет включать в себя лестница, а также, какова высота, ширина ступеней, будут ли ограждения и так далее.

На сайте компании представлено множество достаточно оригинальных решений, которые можно воплотить в жизнь самостоятельно. Более подробно о том, как рассчитать лестницу правильно, можно узнать из видео инструкции по монтажу лестничных конструкций.

Ширина и высота ступеней лестницы: прочие стандарты

Понятно, для расчета высоты ступеней, мало знать стандарт. В каждом индивидуальном случае эта цифра может быть конкретной, и рассчитывается на основании соотношения с прочими базовыми параметрами. Высота ступенек лестницы определяется по параметрам, соответствующим СНиП.

Важно учесть следующие данные:

1. Средний наклон от 30 до 45 градусов.
2. Стандартная глубина ступени равняется ширине поступи. Это определяющая для вычисления цифра.
3. Число ступенек – очень важный показатель, от этой цифры зависит, на какое число отрезков будет поделена высота пролета.

Удобная ширина и правильно высчитанная высота дадут возможность получить функциональную, комфортную конструкцию, по которой будет легко подниматься и безопасно спускаться.

Нестандартные решения

Если ширина обычной лестницы в доме не проходит в доступное пространство, есть еще один выход из ситуации. Зачастую подобные конструкции устраивают для хозяйственных помещений и чердаков, но если нет выбора, можно оформить подобным образом и подъем на жилой этаж. Речь идет о необычной лестнице «гусиный шаг ».

Благодаря тому, что её ступени имеют неодинаковую глубину и чередуются последовательно, удается сократить размеры ширины лестницы вплоть до 50–60 см. Тем не менее сохраняется безопасность передвижения на второй этаж и видимость следующего уровня. Можно увеличить угол наклона до 50 градусов, но при этом обязательно следует обустроить поручни.

Нестандартное решение лестницы с ограниченными размерами

Как рассчитать уклон и другие параметры лестницы

На безопасность и удобство лестницы влияет не только её уклон, но и другие параметры конструкции. Причем все они взаимосвязаны. Например, высота ступеней влияет на крутизну, а угол наклона лестницы на количество ступеней и т.д.

Основные параметры для расчетов

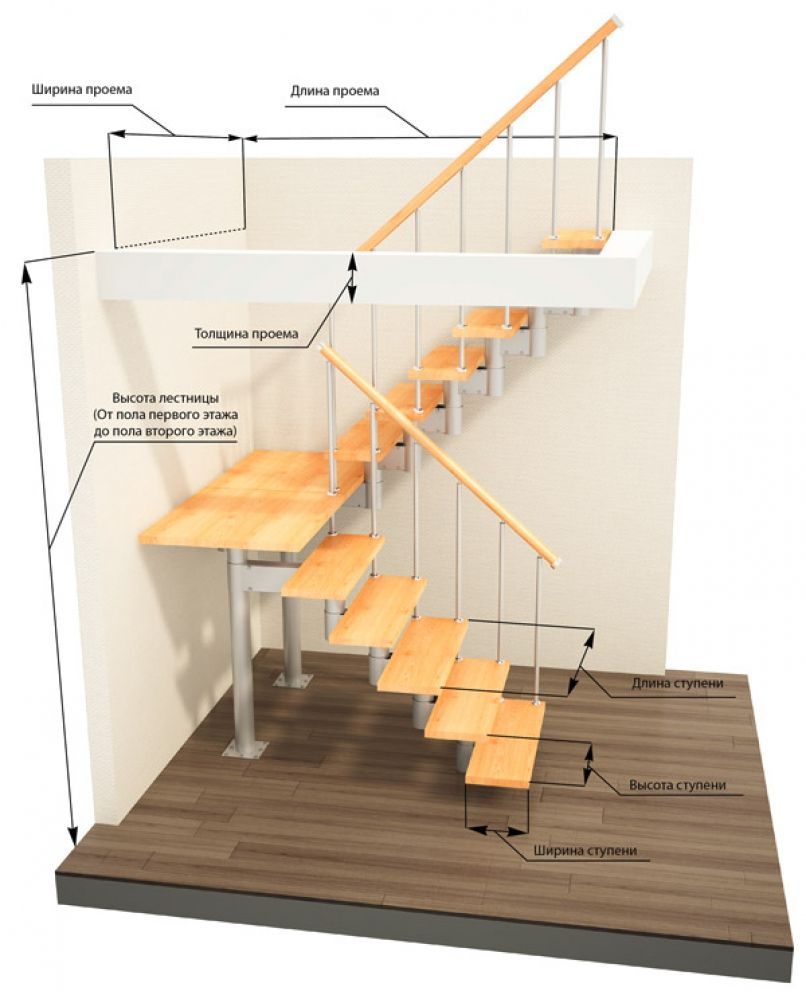

Чтобы определить угол наклона лестницы в частном доме, вам потребуются следующие данные:

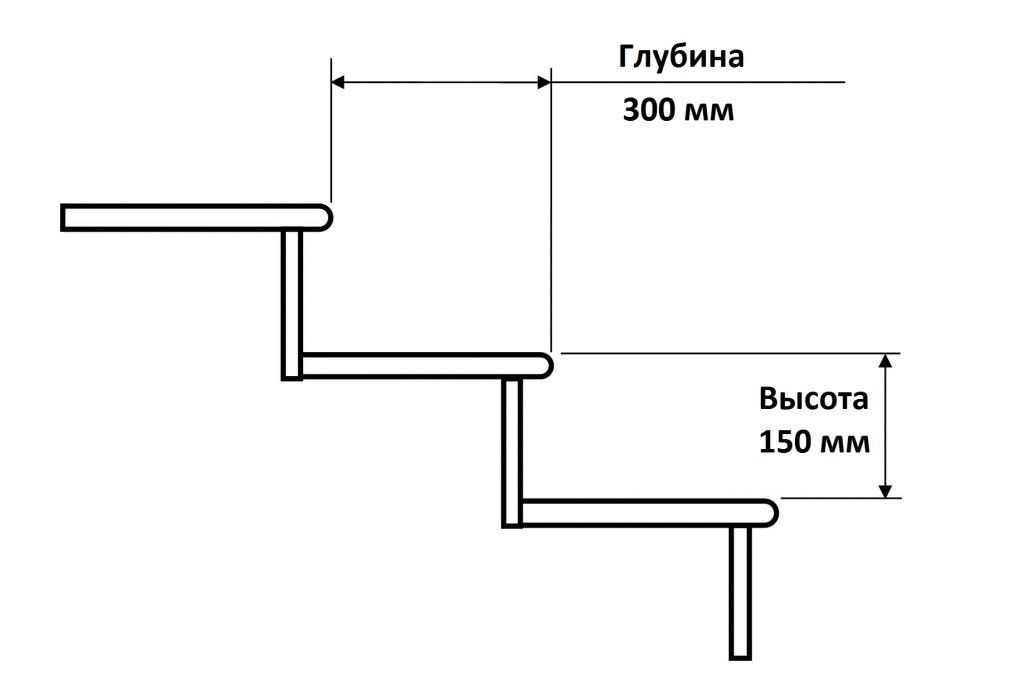

Глубина ступени (или ширина проступи). Она должна быть такой, чтобы стопа взрослого человека удобно вставала на неё как при подъеме, так и при спуске. Если она будет небольшой, комфортно встать на ступеньку не получится, а угол наклона лестницы на второй этаж увеличится, что сделает её опасной. А слишком широкая проступь вынуждает сбиваться с шага и делает лестницу пологой, занимающей много места.

Схемы лестниц с разной глубиной ступеней для сравнения

• Высота ступени – это то расстояние, на которое вы поднимаетесь по вертикали при каждом шаге. Чем оно больше, тем меньше ступеней будет у лестницы, и тем круче она получится.

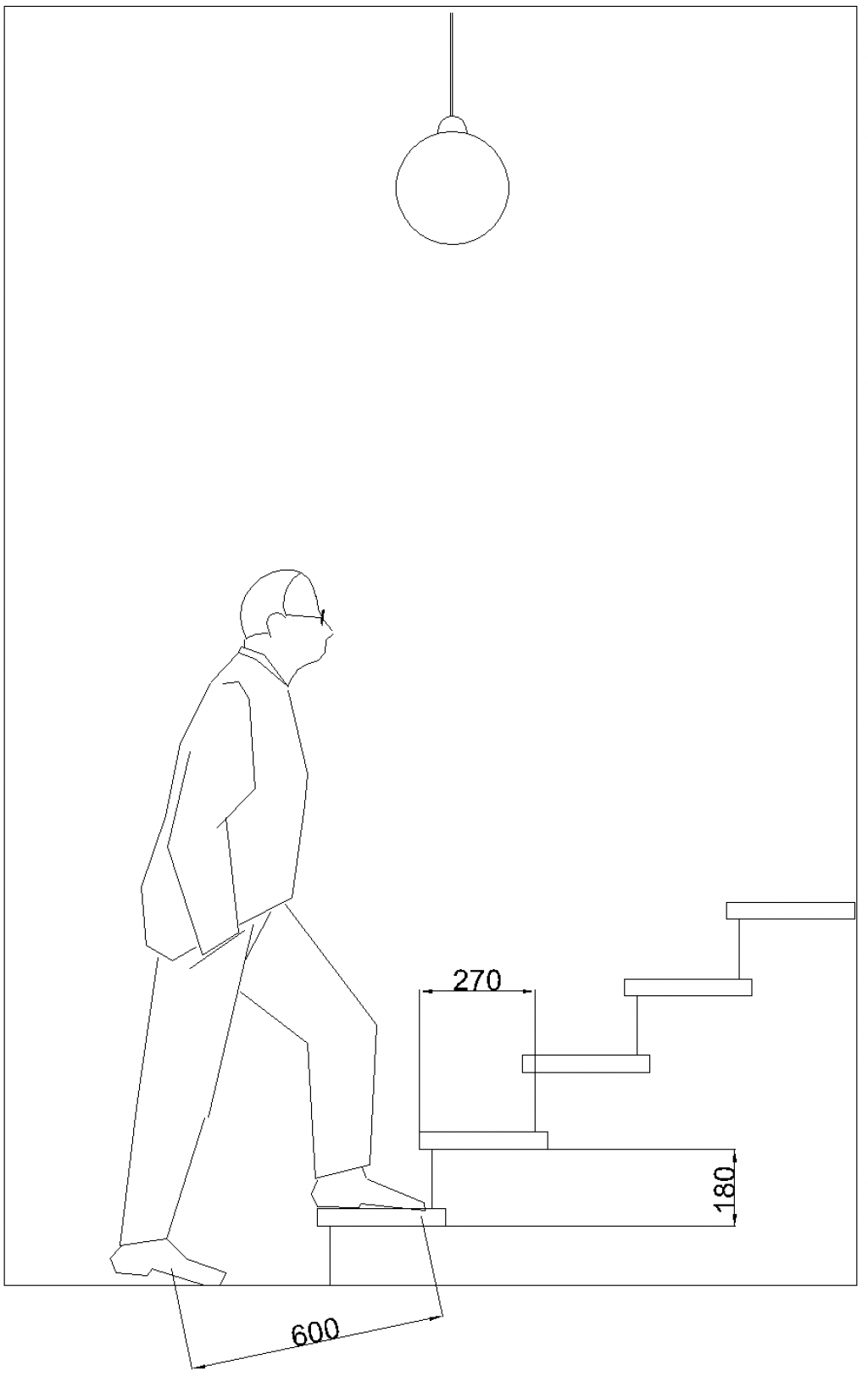

• Длина шага – расстояние, преодолеваемое взрослым человеком среднего роста за один шаг по горизонтальной поверхности.

Оптимальные значения этих параметров давно определены и известны. Как и соотношения между ними, позволяющие создавать комфортный наклон лестницы. Изменяя эти значения в допустимых пределах, можно разработать несколько проектов лестницы и выбрать из них самый подходящий.

Пример расчета

Самые удобные и безопасные лестницы для наклонной поверхности те, при ходьбе по которым не приходится искусственно уменьшать или увеличивать привычную длину шага. Для каждого человека она своя, но её значение обычно находится в пределах 60-65 см.

Возьмём для наших расчетов размер шага, равный 63 см. Высоту ступеней рекомендуется делать 16-19 см, а ширину проступи 25-33 см.

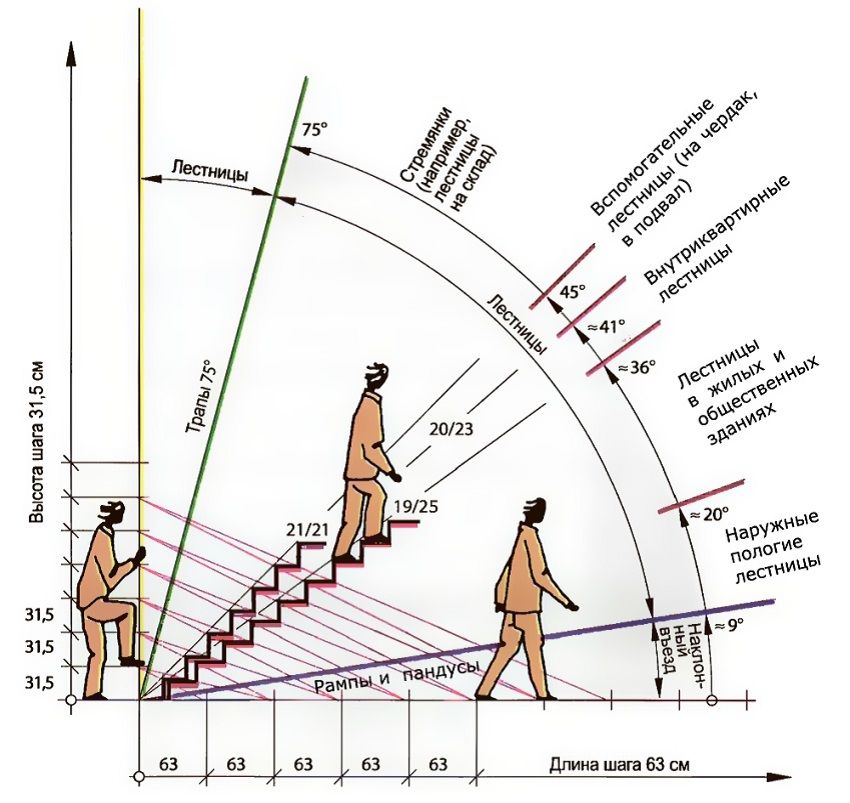

На схеме видно, что параметры ступеней изменяются в зависимости от уклона

Опытным путем высчитано, что наиболее удобной является лестница, у которой сумма ширины проступи и двойной высоты ступени равна длине шага. Эта формула дает оптимальный угол наклона лестницы.

Формула для подбора параметров ступеней

Путем подбора выясняем, что нам более всего подходят значения h = 17 см, s = 29 см. Приступаем к расчетам.

• Чтобы определить количество ступеней, нам потребуется измерить высоту этажа. Допустим, она равна 260 см.
• Количество ступеней узнаем, разделив высоту этажа на высоту одной ступени: 260 делим на 17, получаем 15,3. Округляем это значение до 15.
• Так как оно получилось не целым, высота ступени изменится. Её точное значение определяем обратным делением: 260 : 15 = 17,33 см.
• Теперь, используя приведенную выше формулу, рассчитаем ширину проступи: 63 – 17,33х2 = 28,34 см.
• Умножив полученную ширину проступи на количество ступеней, узнаем, сколько метров займет лестница в горизонтальной проекции. Мы вправе сделать это, так как угол наклона ступеней лестницы равен 180 градусам – то есть, они должны располагаться строго горизонтально и параллельно полу. 28,34 х 15 = 425,1 см или 4,25 метра.

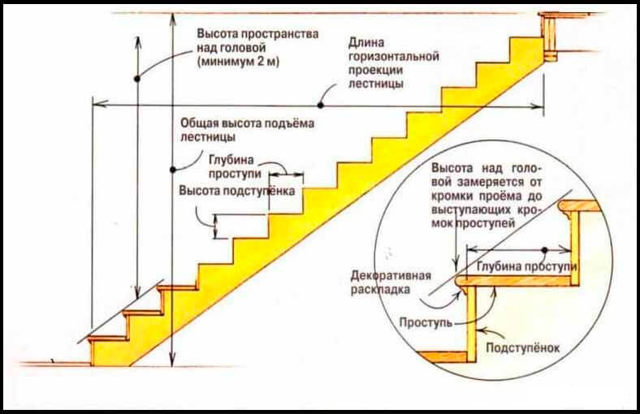

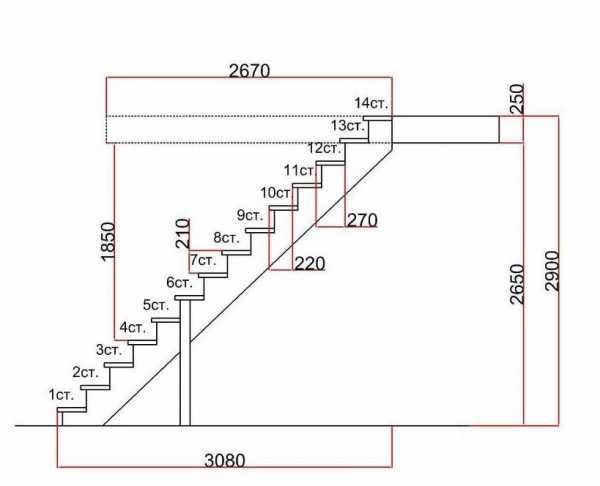

Схема лестничного марша

Здесь придется прерваться и убедиться в том, что у вас есть эти четыре с лишним метра для установки лестницы. Если нет, что чаще всего и случается, придется начать все расчеты сначала и подумать над винтовой или двухмаршевой конструкцией с поворотом на 90 или 180 градусов. В этом случае, каждый пролет рассчитывается по отдельности.

Но пока допустим, что мы располагаем необходимым пространством, и продолжим. Используя теорему Пифагора, узнаем длину пролета. Квадрат этой длины должен быть равен сумме квадратов катетов, коими являются длина горизонтальной поверхности и высота этажа: 2602 + 4252  = 248225

Извлекаем квадратный корень и получаем длину пролета 498 см. Это гипотенуза нашего прямоугольного треугольника, которая и поможет нам определить угол наклона лестницы. Синус этого угла находим, разделив высоту этажа на длину пролета: 260 : 498 = 0,522

Воспользовавшись найденной в интернете таблицей Брадиса, узнаем, какому углу соответствует найденный результат.

Таблица Брадиса для определения углов

Получаем примерно 31,5 градуса. Это стандартный угол наклона лестницы для жилых помещений. Значит, наши расчеты верны, и лестница получится вполне удобной. И у нас даже есть возможность увеличить этот угол, чтобы уменьшить занимаемое ею место.

Например, если сделать его равным 40 градусам, то в горизонтальной проекции лестница займет уже 404 см: 260 : 0,643 = 404.

Однако изменятся и параметры ступеней. Если оставить прежним их количество и высоту подступенка, ширина проступи станет равной 404 : 15 = 26,9 см. Что вписывается в рекомендуемые значения. Но вы можете ещё «поиграть» с цифрами, изменяя количество ступеней, их глубину и высоту, чтобы подобрать оптимальные для себя размеры.

Порядок замеров и инструменты для конструирования

Если лестница сооружается при отделочных работах, то для замеров понадобятся следующие инструменты:

• рулетка;
• уровень;
• длинная прямая рейка;
• дополнительная пара рук.

Порядок замеров проводится в такой последовательности:

• Проверяется перпендикулярность стен по угольнику;
• Замеряется высота потолка и толщина перекрытия;
• Выполняется план на миллиметровой бумаге с разрезом помещения (на плане необходимо учесть данные замеров не только пола и проемов, но также и дверей, окон и т.п.);

Примерный эскиз лестницы

• При выполнении эскиза следует принимать во внимание размеры стандартных изделий (это позволит избежать дополнительных затрат на индивидуальное изготовление конструктивных элементов).

Совет! Сэкономить на возведении лестниц можно используя именно стандартные элементы в сборном виде. В России различные изготовители этих элементов придерживаются определенных стандартов, поэтому при разработке необходимо ознакомиться со стандартными размерами.

Оптимальная величина для стандартной лестницы

Для того чтобы ваша лестница получилась удобной и не была травмоопасной, важно правильно рассчитать расстояние между её ступенями. Для стандартной лестницы шаг определяется следующей формулой:

2а + в= 60…65,

• а — высота ступеньки, то есть расстояние между двумя горизонтальными элементами;
• в — ширина проступи, то есть то место, где человек становится ногой, непосредственно глубина ступени;
• 60…65 — это промежуток стандартных значений ширины шага человека.

Расчет безопасного шага лестницы для стандартных конструкций

Из этой формулы следует, что СНиП был установлен стандарт по отношению к шагу лестницы на уровне промежутка в 60–65 см. Эта величина является оптимальной для обычной конструкции маршевой или винтовой лестницы, если угол её наклона входит в допустимый промежуток в 25–45 градусов. В таком случае удвоенное значение высоты ступени, так как учитываются две соседние ступени, а также ширина проступи в сумме должны давать шаг в 60–65 см. Обычно берут значение в 62 см.

Не всегда удается уложиться в установленные рамки, так как существуют ограничения по площади для строительства лестницы. В таком случае можно поступить так:

• Убрать подступенки с целью увеличения пространства для размещения стопы. От этого может снизиться уровень безопасности и удобства передвижения, так как не всегда людям нравится наблюдать просветы у себя под ногами при подъеме наверх.
• Сделать нависание ступени. Это поможет добавить 2–3 см на каждую ступеньку. Однако нельзя делать выступы более 4 см, так как это делает конструкцию менее прочной и не такой удобной.

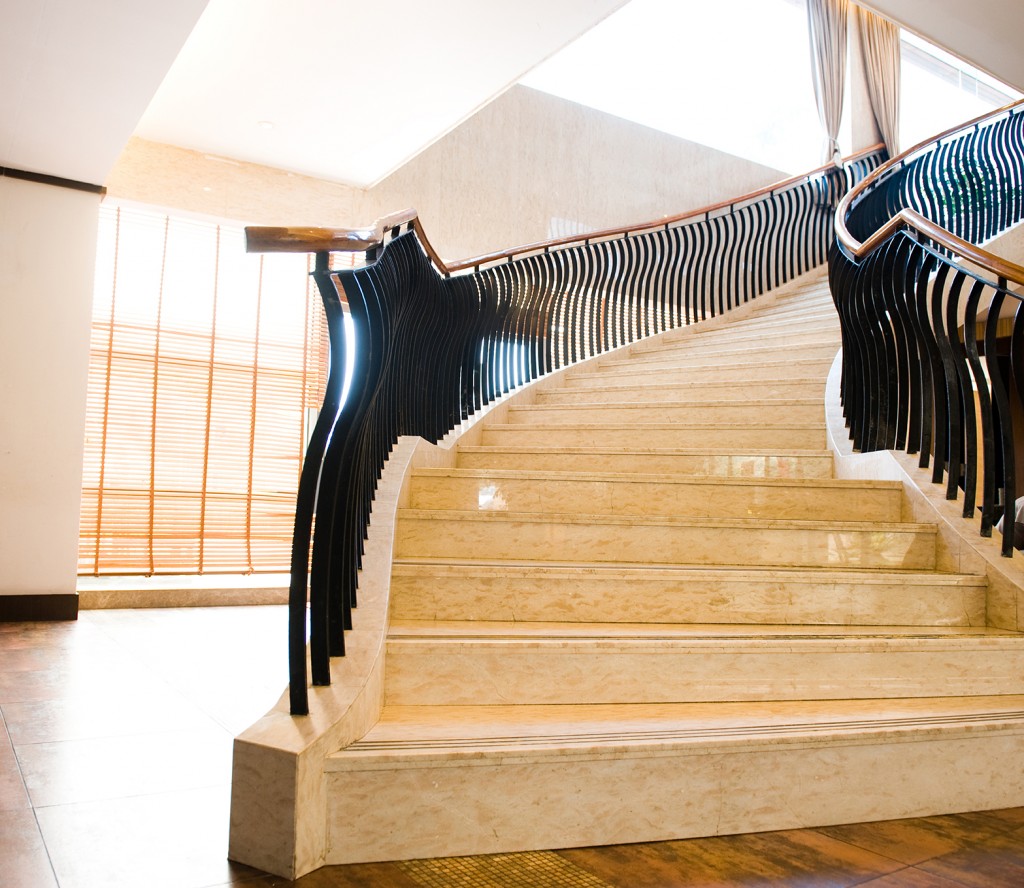

Правильное расстояние между ступенями сделает лестницу удобной и безопасной
