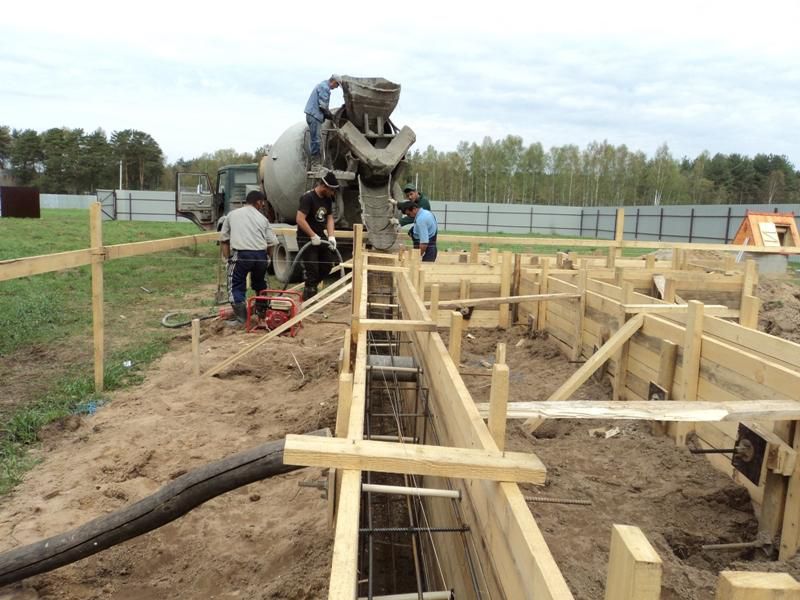

Заливка опалубки — порядок выполнения работ

Монолитное перекрытие своими руками: расчёт, подготовка и установка опалубки

Специфика сборной опалубки в том, что она состоит из ригелей, на которые опираются балки. Шаг ригелей — не более 1,2 м, их располагают вдоль помещения. Шаг балок — 400–600 мм, и они обычно идут поперёк. Количество линий опорного ригеля будет равно ширине помещения, делённой на шаг. В нашем случае:

Итого по две линии ригелей в каждом помещении. Это 10 балок по 2,8 м.

Поперечные балки рассчитываются, исходя из ширины помещений. В нашем случае — 10 шт. по 3,6 м и 10 шт. по 2,4 м.

по теме

Используемые материалы

При устройстве ж/б фундаментов под частный дом, баню и другие капитальные постройки применяется 2 разновидности опалубок – съемная и несъемная. Ограждение первого типа – многоразовое, использующееся повторно на следующих объектах строительства. Одноразовые опалубочные конструкции не снимаются с отвердевшего монолита и остаются служить в качестве внешней оболочки.

Съемную опалубку можно сделать из следующих стройматериалов:

• дерево – обрезная доска и брус;
• фанера, листы ОСБ;
• плиты цементно-стружечные (ЦСП), больше известные как плоский шифер;
• подручные материалы, имеющиеся в хозяйстве, — листы железа, глухие деревянные двери, ДСП от старой мебели.

Щитовая деревянная конструкция съемного типа

Примечание. Какой бы стройматериал ни использовался в качестве ограждения, стены опалубки придется усиливать укосами и распорками. Указанные элементы изготавливаются из бруса, металлических труб или другого проката.

Сборка несъемных конструкций производится из таких материалов:

• плитный пенопласт высокой плотности;
• экструдированный пенополистирол;
• те же плиты ЦСП;
• для столбчатых фундаментов – стальные и асбестовые трубы диаметром свыше 20 см.

Фундаментные столбы с несъемной опалубкой из асбестоцементных труб

Справка. Иногда в качестве опалубки выступает кладка из кирпича либо газобетонных блоков.

В подавляющем большинстве случаев загородные коттеджи и придомовые постройки возводятся на железобетонном основании в виде ленты или столбов, связанных балками. Свайно-винтовые фундаменты устраиваются без бетонирования и в ограждающих конструкциях не нуждаются.

Пример использования фанеры OSB

Принципы возведения ленточных фундаментов на участках с уклоном

Приступая к проектированию фундамента будущей постройки, стоит учитывать, что чем выше будет уровень перепада высот поверхности, тем более сложным и трудоемким окажется необходимый комплекс производимых работ. Современные технологии возведения фундамента на поверхности со сложным рельефом предоставляют несколько вариантов его устройства, из которых наиболее применимыми являются заглубленные и малозаглубленные основания ленточного типа. Их обоюдное использование для строений на склонах не создает проблем при дальнейшей эксплуатации постройки и обеспечивает высокую надежность конструкции.

Следует учесть, что на участках с большим перепадом высот (более 2,5 метров) ленточные фундаменты экономически не выгодны. В этом случае используют фундамент свайного типа.

Строительную площадку защищают с нагорной стороны склона, с целью недопущения ее затопления дождевыми водами. Для этого возводится временный земляной вал, или роется водосборная канава, которые после заливки фундамента и изготовления отмостки заменяются капитальными ливнестоковыми лотками. Дальнейший объем производимых работ зависит от степени уклона рельефа земляной поверхности.

Участки с незначительным уклоном

При небольших неровностях или малом перепаде высот, составляющем не более 10-20 см, участок допустимо принимать за горизонтальный. Выемку грунта под котлован или траншею следует начинать с наиболее возвышенной части площадки. Заглубление производится на едином уровне и не меняется по всему периметру фундамента. При этом необходимо учесть глубину залегания плодородного слоя. Если его нижняя граница в какой-то части разрабатываемого участка превышает расчетное заглубление фундамента, то необходимо увеличить глубину траншеи в самой высокой точке, которая рассчитывается по формуле:

Hт – расчетная глубина траншеи или котлована;

Hпв – перепад высоты на строительном участке;

Hпс – величина плодородного слоя грунта.

В некоторых случаях можно обойтись срезанием части поверхности небольшого естественного уклона или подсыпкой грунта в низине строительной площадки. При этом предварительно убирается плодородный слой и производится ее укрепление тщательной трамбовкой с использованием силикатов.

Участки со средним уклоном

При перепаде высот более 20 см начинать разработку траншеи под фундамент с наивысшей части площадки было бы неверно, так как в этом случае подошва фундамента в самой нижней точке может оказаться на поверхности грунта или даже выше. За базовый уровень, от которого следует отталкиваться, принимают наиболее низинную часть участка.

Рытье траншеи в пониженной части производят на расчетную глубину, учитывающую возможное воздействие сил морозного пучения, но не менее, чем на толщину плодородного слоя. Весь остальной периметр выемки под фундамент делается на этом уровне. В ситуациях, когда разница высот на участке больше, чем заглубление фундамента, размер отрываемой траншеи принимается равном величине перепада. Но в данном случае расход бетона при заливке основания постройки значительно увеличится. В целях экономии средств, ширина фундаментной подошвы может быть несколько уменьшена, но до разумных пределов.

По окончании работ проводят обратную засыпку готового фундамента непучинистым грунтом, который тщательно и послойно утрамбовывают. Вокруг строения поверхность грунта планируют в сторону естественного уклона и делают отмостку.

Участки с большим уклоном

При значительных перепадах высот – от 1 метра и более, самым экономичным вариантом устройства ленточного фундамента считается его ступенчатое заложение, предусматривающее индивидуальное возведение оснований для каждого определенного участка.

Перед началом работ строительную площадку разбивают на части для возможности устройства горизонтальных террас в разных уровнях, при этом высота уступов не должна превышать полуметра. Для каждой зоны сооружают противооползневую стенку. Начинают рытье траншеи с низинной части, предварительно удалив растительный слой почвы. Далее заглубление на каждом уровне производят по проектному расчету.

Ступенчатое возведение ленточного фундамента требует обязательного устройства качественного дренажа, так как естественное перемещение грунтовых вод со стороны нагорного склона после возведения сооружения станет затруднительным. Возможное же накопление излишней влаги будет иметь чрезвычайно негативные последствия. В связи с этим, дренажную систему проектируют заранее. Ее устраивают по всему периметру дома с заглублением до нижнего уровня траншеи, с учетом песчаной подушки.

Данный вариант устройства фундаментов целесообразно производить только на участках с большим уклоном, так как стоимость таких работ чрезвычайно высока. Доверить их проведение можно только высококвалифицированным специалистам.

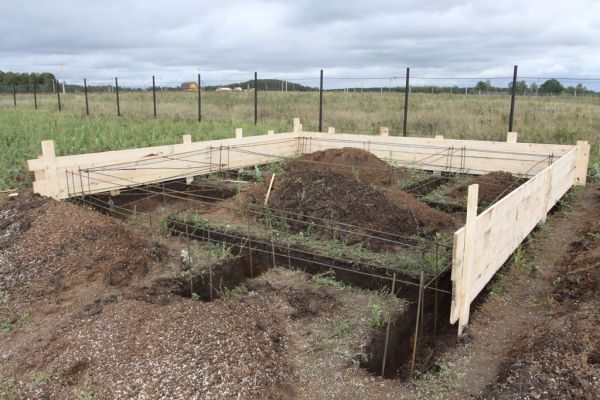

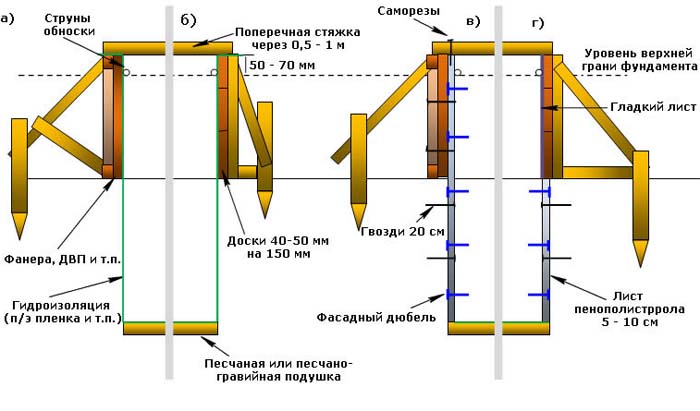

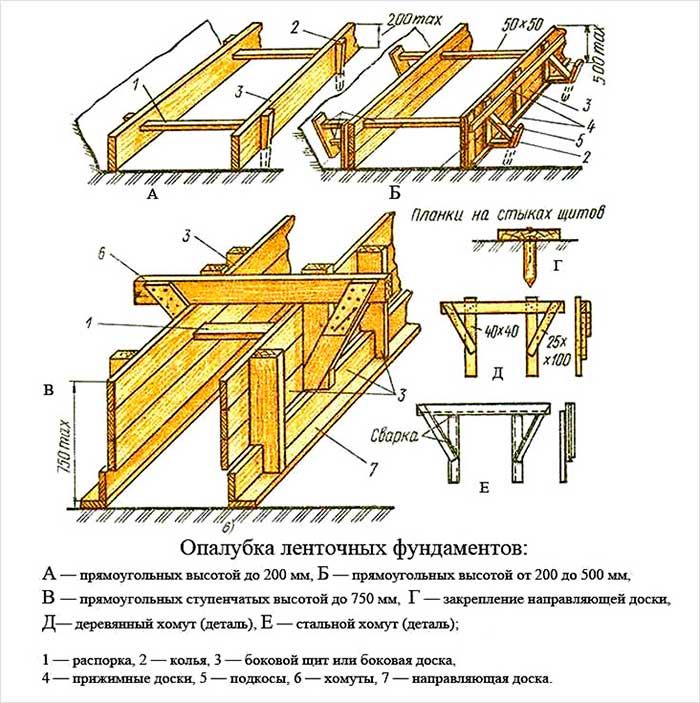

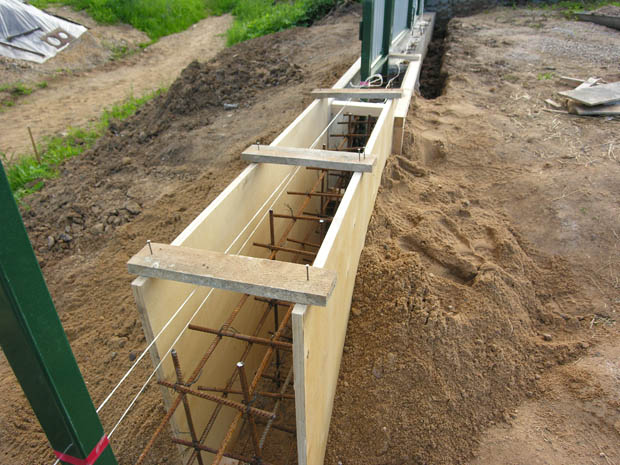

Конструкция опалубки для ленточного фундамента

Для устройства ленточного фундамента может быть использовано всего два вида опалубки – обычная и переставная. В том случае, если вы решили возвести жилой дом, стоит использовать первую разновидность. Возводя же какую-нибудь незначительную хозяйственную постройку, можно сэкономить время и материал, воспользовавшись переставной опалубкой.

Вот такие материалы нужно будет подготовить:

Также приготовьте молоток и лопату.

Изготовление опалубки под фундамент начинается со сборки щитов. Берется несколько досок и набивается на брус (щели не более 3мм). Гвозди забивают так, чтобы шляпки оказались в последующем внутри опалубки. После сборки свободными должны остаться по 20см бруса с обоих краев. Шаг между брусьями по длине – 70-100мм.

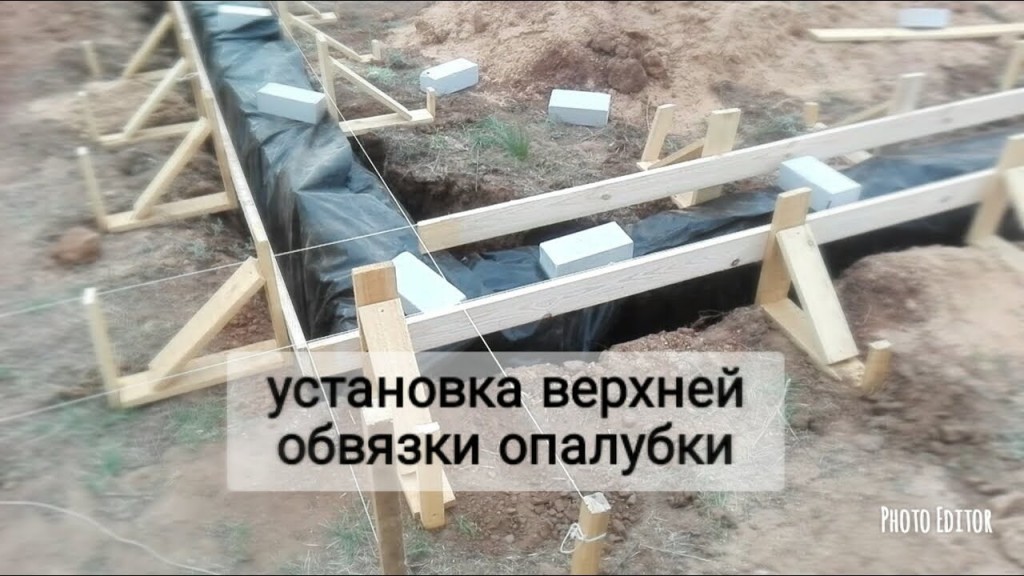

Итак, как делается надежная опалубка под фундамент? Установку щитов производят так:

• Свободный нижний конец каждого бруса опоры утапливают в грунт;
• Из бруса нарезают распорки одинаковой длины;
• Временно крепят щиты на длинные колья (можно из толстых веток) с внутренней и внешней стороны. Горизонтально по уровню устанавливают распорки;
• Вбивают на некотором расстоянии от щитов колья из бруса;
• Между щитами и вбитыми кольями устанавливают подкосы;
• Вытаскивают временные колья, выравнивая щиты по вертикали. Иногда для придания сооружению дополнительной жесткости используются специальные хомуты. Как именно их сделать смотрите на картинке ниже.

В том случае, если фундамент не слишком длинный, вместо хомутов можно применить проволочные скрутки. Верхние концы брусьев противоположных щитов обматывают проволокой, вставляют в нее металлический прут и начинают вращать его. В результате щиты стягиваются, плотнее прижимаясь к распоркам. При таком способе лучше дополнительно установить горизонтальные бруски по грунту между щитами и кольями.

Переставная опалубка под фундамент делается своими руками всего из двух щитов длиной 3-4м. Устанавливается она точно так же, как обычная. После заливки бетона выжидают сутки и переставляют щиты дальше по длине траншеи. При таком способе край получающихся отрезков бетонной ленты делают скошенным. В этом случае получится более прочная лента.

Совет: Для того, чтобы стенки фундамента получились более гладкими и вода из раствора не впитывалась в древесину, можно обтянуть щиты изнутри полиэтиленом.

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

Опалубка для плитного фундамента

Далее посмотрим, как поставить опалубку под плитный фундамент. Сбивается она также обычно из досок и бруса. Сначала в грунт забивают стойки, а затем оббивают их досками. Для устойчивости устраивают подкосы точно так же, как при устройстве опалубки для ленточного основания под дом. По углам щиты скрепляют уголком.

Важно: Опалубка как для плитного, так и для ленточного фундамента должна быть выше будущего цоколя примерно на 5см. При этом верх залитой бетонной ленты можно будет выровнять, без риска перелить смесь через края.

Возведение опалубки для столбчатого фундамента

В качестве опалубки под столбчатый фундамент часто используют асбоцементные трубы. Иногда ее делают и просто из рубероида. В последнем случае материал сворачивают в трубу и опускают в яму.

Для заливки части столба над грунтом используется и опалубка из досок. Делают ее также из небольших щитов, закрепленных подкосами или уголком.

Таким образом, ответ на вопрос о том, как поставить надежную опалубку под фундамент дома или какой-нибудь хозпостройки своими руками, зависит от типа бетонного основания. В любом случае сборка подобной конструкции ничего суперсложного собой не представляет.

Видео по теме «опалубка своими руками»:

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

Способ расчета опалубки

Пример расчета на деревянной конструкции: за основу берем доски, длиной 6 метров, толщиной 2.5 см, при ширине изделия 10-15 см.

Необходимо определить площадь периметра бетонного основания, поделить на длину доски — 600см. Делим высоту фундамента на ширину сосновой доски. Получившиеся значения перемножаем. Получиться выяснить, сколько материала потребуется на строительство. Средние показатели будут равны примерно 40-65 элементам.

Замеры периметра

Исходя из получившихся результатов, можно определить примерную стоимость расходного материала. К сумме необходимо добавить брус, которым производится фиксация конструкции. Брус дороже, иногда расходы могут составлять около половины от суммы на доски.

Доски

Нужно учитывать расходы на арматуру, крепеж, инструменты.

Как правильно выставлять опалубку для крыльца?

Фундамент под крыльцо сооружают, чтобы предотвратить искажение формы ступенек, обусловленное сезонными колебаниями температур. Предварительно размечают положение боковых щитов с учетом размещения и габаритов ступеней, с помощью уровня выполняется их выставление в горизонтальной плоскости.

Каркас должен быть выше, чем само крыльцо, на 30 см.

Между щитами монтируют поперечные распорки, придающие жесткость конструкции во время заливки. Крепится опалубка колышками, вбиваемыми в грунт. Затем присоединяются продольные части, повторяющие расположение ступенек. Щели герметизируют, смазывают мастикой. В завершение крыльцо армируют и заливают.

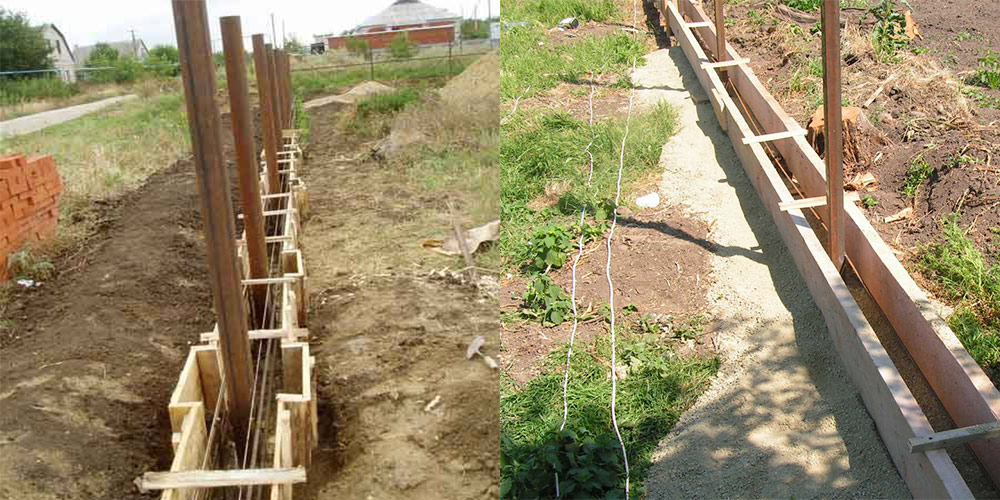

Опалубка на участках с уклоном

При небольших перепадах высот (не более 20 см) площадку принимают за горизонтальную. Иногда частично срезают естественный уклон или, наоборот, подсыпают грунт в низине участка. Каркас под ленточный фундамент выравнивают обычным путем. На косогоре с большим уклоном (разность высот от 1 метра) закладывают ступенчатую ленту или столбчатый тип.

1. Установка ступенчатой конструкции. Процесс выполняется поэтапно: монтаж нижнего яруса, выравнивание, бетонирование. Далее – размещение второго яруса, выставление по уровню, заливка бетоном. Основное требование – соответствие уровней каждой ступени между собой.
2. Монтаж опалубки для столбчатого фундамента. Для каждого столба на косогоре ставится свой каркас в виде ящика (коробки). Каждый такой элемент изготавливается и собирается отдельно. При сборке коробки расположение всех ее углов проверяют по уровню. Готовые ящики устанавливают на ровную поверхность предварительно вырытых, утрамбованных и забетонированных ям (высота бетона – 30 см).

Ошибки и нюансы

Чтобы выставление опалубки обеспечило в итоге создание прочной и долговечной конструкции, нужно соблюсти все тонкости технологического процесса, начиная с проведения земляных работ. Нарушить горизонтальную плоскость будущего основания может неровная поверхность котлована, поэтому обращают внимание на следующие детали:

1. Если дом возводится на просадочных и пучинистых почвах, каркас ставят на специальные фундаментные обрезы, которые следует опустить ниже линии промерзания грунта.
2. Не допускается выставление щитов на свежевскопанную или насыпную почву. Нестабильная базовая поверхность способствует возникновению трещин в завершенном объекте. Перед тем как смонтировать опалубку, с грунта обязательно удаляют мусор, посторонние предметы, устраняют неровности. Чтобы выдержать горизонтальный уровень, опорные стойки снабжают подкладками из обрезок досок.
3. Важно правильно выставить щиты с таким расчетом, чтобы под давлением бетона не произошло отклонение от вертикальной плоскости. Если фундамент не выше 20 см для фиксации щитов достаточно кольев, в иных случаях понадобятся подпорки, стойки, раскосы или хомуты.

Если на каком-то этапе технология монтажа опалубки была нарушена, и правильно выставить ее по горизонтали не удалось, как исправить ошибку? Предположим, при заливке ленточного фундамента получилась неровная поверхность с перепадом высот до 15 см. Внести коррективы можно с помощью следующих действий:

1. Вдоль всей ленты устанавливают каркас от 15 до 20 см. Материал – обрезная доска толщиной 25 мм.
2. Конструкцию крепят деревянными кольями или стальной арматурой.

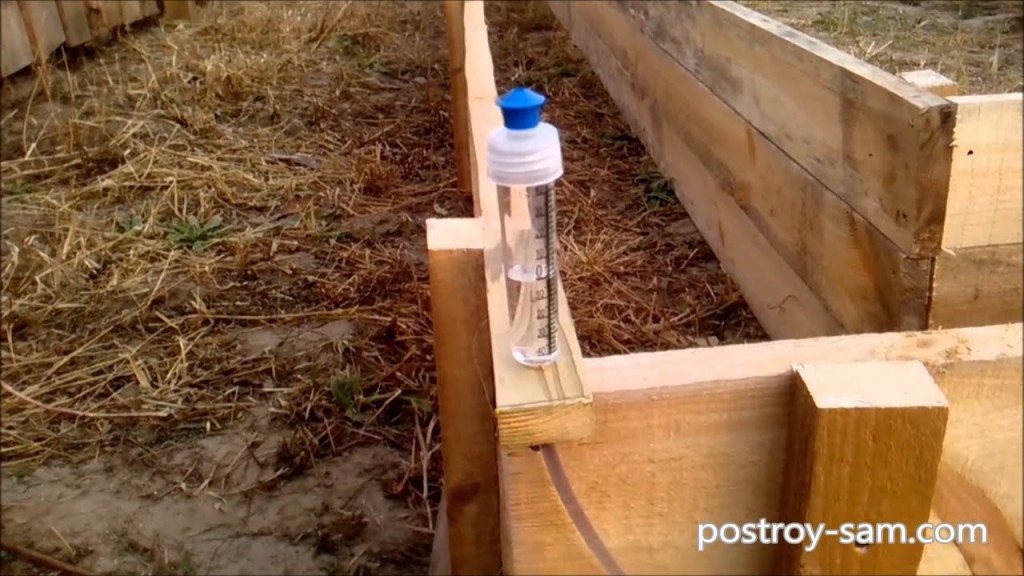

3. Для выравнивания верхнего края используют водяной уровень длиной минимум 15 м. Для начала по центру будущей постройки вбивают длинный деревянный кол, ставят на нем нулевую отметку. Далее с помощью трубчатого уровня переносят нулевые отметки на опалубку: их ставят на досках щитов или кольях.
4. На готовом фундаменте располагают кладочную стальную сетку, крепят ее к ленте анкерами или арматурными прутьями. В завершение заливают бетон, ориентируясь на нулевой уровень.

Инструкция по разметке прямоугольного фундамента

Способ 1. Правила золотого треугольника ()

Рассмотрим на примере построение прямоугольного фундамента с размерами 6х8м с помощью золотого треугольника ().

1. Размечаем первую сторону фундамента. Это самая простая часть в построении нашего прямоугольника. Главное, что нужно помнить. Если хотим чтобы наш фундамент (дом) был параллелен одной из сторон забора либо другого объекта на участке или за его пределами, то первую линию нашего фундамента делаем равноудаленной от выбранного нами объекта. Данную процедуру мы описывали выше. Для размещения первой бечевки можно использовать колушки, прочно закрепленные в грунте, но в идеальном варианте для данной цели использовать обноску. Ее и будем использовать. Расстояние между обносками для данной стороны сделаем 14м: между обносками и будущими углами по 3м и 8м под фундамент.

2. Натягиваем вторую бечевку максимально перпендикулярно первой. Идеально перпендикулярно на практике натянуть сложно, поэтому на рисунке мы также отобразили ее не много отклоненной.

3. Скрепляем обе бечевки в точке пересечения. Скрепить можно скобкой либо скотчем. Главное чтобы надежно.

4. Приступаем к формированию прямого угла с применением теоремы Пифагора. Будем строить прямоугольный треугольник с катетами 3 на 4 метра и гипотенузой 5 метров. Для начала отмеряем на первой бечевке 4 метра от места пересечения бечевок, а на второй 3 метра. Ставим отметки на шнурке с помощью скотча (прищепка и т.п.).

5. Соединяем рулеткой обе отметки. Один конец рулетки фиксируем у отметки в 4 метра и ведем в сторону отметки в 3 метра на другой бечевке.

6. Если у нас прямоугольный треугольник, то обе отметки должны сойтись при расстоянии в 5 метров. В нашем случае отметки не сошлись. Поэтому перемещаем бечевку в нашем случае вправо до того момента когда отметка на 3 м совпадет с делением рулетки на 5 м.

7. В итоге у нас получился прямоугольный треугольник с углом в 90⁰ между двумя бечевками.

8. Больше отметки нам не нужны и их можно убрать.

9. Приступаем к построению прямоугольника. Отмеряем на обеих бечевках длины сторон нашего фундамента 6 и 8 метров соответственно. Ставим отметки на бечевках.

10. Натягиваем третью бечевку максимально перпендикулярно к первой бечевке. Скрепляем обе бечевки на отметке в 8 м.

11. Натягиваем четвертую бечевку максимально перпендикулярно ко второй бечевке. Скрепляем обе бечевки на отметки в 6 метров.

12. Делаем отметки на третьей бечевке 6 метров и на четвертой 8 метров.

13. Чтобы получить четырехугольник с прямыми углами в нашем случае необходимо, чтобы обе отметки на третьей и четвертой бечевках совпали. Для этого перемещаем обе бечевки до момента соединения отметок.

14. В итоге, если все правильно измерили, то у нас должен получиться правильный прямоугольник. Давайте проверим, получился ли он с помощью измерения диагоналей.

15. Измеряем длины диагоналей. Если они одинаковые, как в нашем случае, мы имеем правильный прямоугольник. Диагонали имеют одинаковую длину и в равнобедренной трапеции. Но у нас известен один угол в 90⁰, а в равнобедренной трапеции таких углов нет.

16. Готовая разметка прямоугольного фундамента с применением теоремы Пифагора. ©

Способ 2. Паутина

Очень простой способ сделать разметку в виде прямоугольника с углами в 90⁰. Самое главное что нам понадобится — это бечевка, которая не растягивается, и точность ваших измерений с помощью рулетки.

1. Нарезаем куски бечевки, которые нам понадобятся для формирования разметки. В данном примере мы строим фундамент со сторонами 6 на 8 метров. Также для правильного построения прямоугольника нам понадобятся равные диагонали, которые для прямоугольника 6 на 8 метров будут равны 10 метрам ( описана выше). Также нужно взять запас длины бечевок на крепление.

2. Соединяем нашу «паутину» как на рисунке. Скрепляем стороны с диагоналями в 4 местах по углам. Сами диагонали в точке пересечения скреплять не нужно.

3. Натягиваем первую бечевку (точки 1,2). Крепить ее будем с помощью колышков. Главное чтобы колышки крепко держались в земле и при натяжении нашей конструкции их не увело. Этот важный момент нужно учесть.

4. Натягиваем угол 3. Главное условие чтобы бечевка 1-3 и диагональ 2-3 не провисали и были максимально натянуты. После фиксации с помощь колышка в точке 3 мы имеем угол в точке 1 в 90⁰.

5. Натягиваем угол 4 и устанавливаем колышек. Следим, чтобы бечевка в точках 2-4, 3-4 и диагональ 1-4 не провисали и были максимально натянуты.

6. Если соблюдены все условия, то в результате у нас должен получиться прямоугольник с углами максимально близкими 90⁰.

Опалубка для фундамента своими руками и пошаговая инструкция процесса

Выбор материала зависит во многом от типа конструкции, поскольку надо рассчитывать прочность досок, щитов, металла и других элементов, которые участвуют в этом «интерактивном событии». Предположим, что строится одноэтажный дом или гараж.

Для опалубки нам понадобятся листы ОСБ толщиной 12 мм, можно 10 мм, но заливать бетон надо будет постепенно, чтобы нигде не выдавило «пузо».

  Вместо листов ОСБ можно использовать старые деревянные двери, металлические ворота, листы железа и все, что не слабее по прочности и имеет ровную поверхность.

Не обязательно, чтобы ровно было с двух сторон. Даже с внутренней стороны допускаются неровности на 2-3 сантиметра – это вполне нормально и на процесс никак не повлияет.

Главное, чтобы легко можно было потом отковырять от бетона этот материал, то есть, без каких либо элементов, которые попадают в пространство, предназначаемое для заливки бетона. Далее нам понадобится деревянный брус 50х50 мм, который мы нарежем.

Желательно, чтобы он был из твердых сортов древесины, идеальный вариант – лиственница. Ее стоимость, конечно немалая, поэтому, если не будет достаточно средств, можно купить 10 метров соснового бруса.

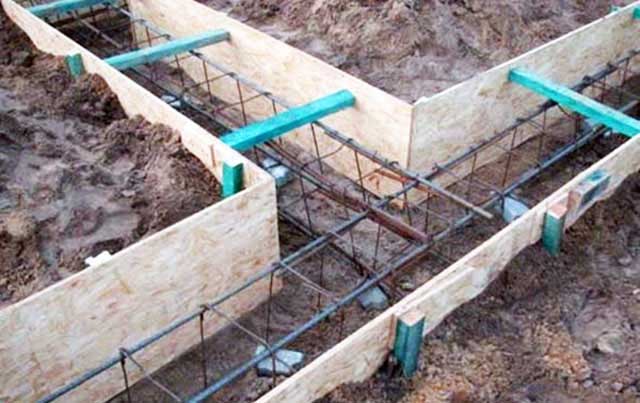

Выставляем опалубку и внутреннюю стяжку

Сюжет об опалубке своими руками

Для того чтобы опалубка для фундамента была ровной, надо выровнять подошву по уровню, проследить, чтобы ее угол наклона был незначительный, а между листами ОСБ и землей была небольшая щель, которая без труда сможет залиться раствором. Далее необходимо следовать инструкции.

Нарезаем деревянный брус по 25 сантиметров (зависит от ширины фундамента, если она будет 30 см, то по 30 нарезаем), причем следим, чтобы срез был максимально ровным. Нам понадобится около 4 таких кусочков на 1 метр погонный фундамента, если его высота будет 150 сантиметров (среднестатистический для дома).

Ставим 2 листа ОСБ или щиты напротив друг друга, вставляем между ними брусок длиной 25 сантиметров и завинчиваем по 1 шурупу с разных сторон через ОСБ плиту. Такая процедура является необходимой и при установке обычных досок в роли опалубки, так как существенно повышает прочность всей конструкции.

Следующий блок из ОСБ или другого угодного материала крепим так, чтобы между ними был минимальный зазор, привинчиваем планками. Так выставляем все до самого конца, чтобы не было нигде щелей. Толщина фундамента будет везде одинаковой, так как вы сможете контролировать ее при помощи деревянного бруска. Такое устройство опалубки ленточного фундамента позволяет существенно повысить ее точность.

Наружные распорки

Видео об установке подпорок опалубки

Теперь перейдем к самой важной части нашего дела – наружным опорам для опалубки. Без них она просто развалится, поэтому надо уделить немного времени и выделить материалы для сооружения таких элементов. Рассмотрим пошаговую инструкцию как это сделать.

Нарезаем деревянный брус размером 60, 90 и 120 сантиметров. 1 край оставляем срезанным под ровным углом, а другой делаем 45 градусов.

Через каждый метр устанавливаем по 3 опоры на высоте 60, 90 и 120 сантиметров соответственно. Прямым углом упираем в землю и немного забиваем брус, после чего наклоняем заостренным концом к ОСБ листу, к которому он отлично прилегает. Завинчиваем шуруп.

Забиваем опоры вертикальные. В основном вся конструкция будет держаться на них. Надо взять стремянку и металлические трубы, уголки, квадраты – все, что имеет хорошую несущую способность и забить их на 50-60 сантиметров в землю, причем впритык к опалубке. Это не позволит низу отойти.

Изготовление опалубки для ленточного фундамента таким способом позволит максимально обезопасить конструкцию от поломки, даже при быстром заливании фундамента. Но не спешите, лучше делать все в несколько этапов – эффект будет намного лучше.

Завершающие роботы

Рано еще утверждать, что вы знаете, как сделать опалубку для фундамента, поскольку надо все подготовить к заливке бетона и только тогда можно говорить об окончании работ. Первым делом надо протянуть нитку – уровень, по которому будет залит фундамент.

Если где-то ошибиться с уровнем, тогда вся конструкция будет некачественной, поскольку доливать 5-6 сантиметров нельзя после отвердевания бетона. Это нарушает закон монолитности.

Установить криво дом тоже не получится, придется долго и нудно выравнивать первые ряды.

Берем уровень, опускаем его между листами ОСБ, отмечаем маркером линию нулевого значения, после этого натягиваем нитку так, чтобы она проходила точно по отметкам.

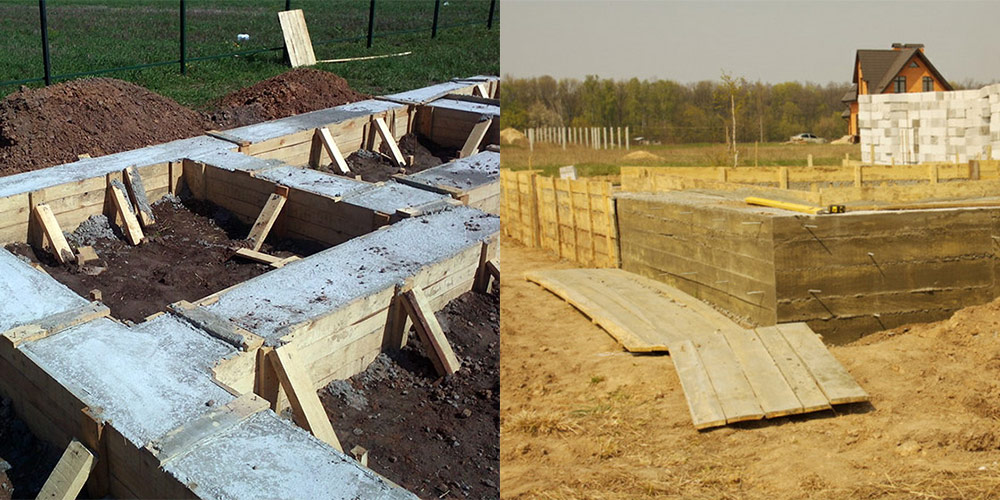

Теперь можно заливать фундамент, наблюдая за уровнем и разравнивая его.

Деревянные внутренние стяжки оставляются внутри или убираются при заливании фундамента (при достижении фундамента до укрепляющего элемента останавливаются на 2 часа, чтобы бетон немного уселся, потом отвинчивают брус).

Теперь мы рассмотрели, как делать опалубку для фундамента и укрепить ее снаружи и изнутри. Такая система подойдет для гаража или одноэтажного дома, для коттеджа лучше будет использовать доски – они немного прочнее и легче снимаются потом. Единственный минус – их очень долго крепить.

Виды конструкций

Применяют один из двух типов опалубки: съемная или несъемная. Каждый со своими плюсами, стоит разобрать их и решить, какой вариант поставить. Иногда можно комбинировать разные виды, но это очень сильно усложняет проект, проще подобрать один.

Съемные варианты

Собирают на месте проведения работы, иногда ставят готовые элементы, если надо делать конструкции не в одном, а в нескольких местах. Используют даже старые доски, если они еще прочные и могут выдержать давление бетона изнутри. Помнить главные особенности:

1. Конструкцию легко собрать, а потом разобрать после застывания бетона. Для нее используют или готовые доски, или подручные варианты, старые пиломатериалы, куски фанеры, ДСП. Приспособить разные остатки, если прочность позволяет.
2. Сооружать из готовых элементов удобно потому, что потом намного проще разобрать опалубку для ленточного фундамента. Если просто сбивать доски, то при демонтаже их легко испортить.
3. Если приспособить то, что есть под рукой, экономия будет значительной. При покупке пиломатериалов затраты получатся выше, но если ставить их бережно, защитить поверхность строительной пленкой, то можно будет использовать их для других целей.
4. Надо хорошо укреплять доски, тогда их не выгнет под массой раствора. Для этого проще всего усиливать элементы дополнительными поперечинами, а также ставить раскосы, упирая их в землю.
5. Проводить работы возможно даже в зимнее время. Надо включать специальные системы подогрева, чтобы влага в материале не замерзла до его затвердевания. Есть даже готовые опалубки для монолитного строительства и фундамента со встроенными прогревающими элементами.
6. После заливки раствора выдержать конструкцию не меньше 4 недель. Такой срок нужен для набора прочности, при которой продолжают работы дальше. Раньше начинать кладку стен нельзя.

Совет! Во многих городах съемную опалубку можно взять напрокат. Стоит это недорого, зато работа займет не больше дня, а поверхность бетона получится идеально ровной. При сооружении уделить особое внимание точной разбивке участка, выведению уровня. Обязательно перемерять стороны, диагонали, чтобы не залить кривой фундамент, потом переделать работу, при этом обеспечив прочность, будет очень сложно.

Несъемная опалубка

Используют чаще всего на строениях, которые полностью делают из пустотелых элементов. Но можно соорудить только фундамент с помощью готовых блоков. Их делают из бетона либо из полистирола. Главные особенности такие:

1. Тут не надо выжидать 4 недели, как при использовании съемного варианта. Продолжать стройку допускается через несколько дней.
2. Конструкция сразу получается утепленной. Это касается использования блоков из пенопласта или экструдированного пенополистирола. Кроме хороших показателей удержания тепла основание приобретает хорошие звуко и теплоизоляционные показатели.
3. Сделать фундамент можно очень быстро. Но подготовка займет больше времени, так как придется готовить основание, выставлять элементы, контролировать правильное положение.
4. За счет арматуры конструкцию несложно усилить. Армирование повысит показатели прочности в разы, сделать его легко, прутья просто вставляют во внутренние полости.

Разметка и копка с установкой опалубки и армирование фундамента — Домтвой РФ

Начинаем с разметки фундамента, но перед разметкой нужно определиться в каком именно месте участка будет находиться фундамент, о том как спланировать участок можно быстро и легко с помощью программы смотрите в видео к статье «Проектируем свой дом». После того как место выбрано можно приступить к разметке.

Размечал следующим образом:

Для этого понадобилось:

• Арматура гладкая ф8 (сейча бы взял ф10), но толще арматуру не берите, потому что сложно будет втыкать ее в грунт от руки, а переставлять придется много пока все не будет стоять как надо.
• Рулетка длинная геодезическая.
• Шнурок
• И один помошник

Проверяется правильность разметки фундамента (чтобы углы были 90 градусов), с помощью вычисления диагонали по вашим размерам

После того как все разметили и проверили снимаем грунт на лопату по всему фундаменту затем колышки с веревками можно убрать они только будут мешаться.

Смета фундамента

Перейдем к смете фундамент у меня 10 на 10,8 м по середине тоже есть фундамент и крыльцо тоже будет фундаментом дома. Глубина 1500 мм высота 300 мм итого 1800 мм ширина 500 мм.

Копка фундамента

Если фундамент глубокий, то для того чтобы не ставить опалубку на всю глубину котлована, лучше копать вручную точно на ту ширину которая необходима.

Глубину фундамента выбрал опираясь на данные по промерзанию грунта в своем городе.

Опалубка

Для опалубки взял доску обрезную 135 х 35 почему такой размер, да потому что это армянский размер в прайсе на рынке она как 150 х 40 другой на рынке не было.

Не берите доску толщиной 25 мм, во первых разопрет бетоном и бетона понадобиться больше, во вторых может сломаться это еще хуже. Перед тем как ставить опалубку нужно сделать песчаную подушку в 15 — 20 сантиметров пролить водой и утрамбовать.

Не устраивайте опалубку с помощью гвоздей, собирайте опалубку на саморезах, так ее легче будет снимать и доски не повреждаются и их можно будет использовать повторно для других нужд. После установки опалубки нужно обязательно укрыть котлован пленкой или рубероидом.

Я остановился на пленке и объясню почему.

п.с. Пленку берите исключительно 200 мкр можно и больше толщиной но это не обязательно. Берите рулоном если останется я например накрыл оставшийся пиломатериал и арматуру и легче отматывать, я приварил к металлическому листу вертикально трубу очень удобно.

На пленке нет маркировки что она 200 мкр, а пишется вес рулона и на рынке меня пытались обмануть когда принесли рулон не того веса, но я подготовился и не дал себя обмануть потому что заранее узнал какой вес должен быть у рулона с пленкой 200мкр.

Монтаж опалубки фундамента на котлован

Монтаж готовых щитов опалубки лучше начинать с внешнего угла. Соединенные вместе два щита на углу будут стоять вертикально и не падать. Тоже самое необходимо сделать и с противоположной стороны.

На этом этапе зная или высчитав диагональ проверяем ее между установленной нами углами опалубки. Тоже самое необходимо сделать и с двумя другими противолежащими углами. Теперь можно приступить к установке щитов внутренних углов. К углам крепим шнур и выставляем щиты по ним.

В середине фундамента ставим щиты в нужное нам место, померив и определив расстояние с одной и другой стороны. С помощью брусков или досок крепим сверху стоящие друг напротив друга щиты опалубки. Не забывайте периодически проверять диагонали, вдруг что-то сместилось.

Теперь можно крепить щиты снаружи, ставя упоры, чтобы предотвратить распирание опалубки бетоном.

Закладные в фундамент !

Не забывайте про закладные детали в фундаменте для коммуникаций и конструкций, если они будут находиться под фундаментом то нужно их поставить до закрытия пленкой.

Предусмотрите отверстия для вентиляции надземной части фундамента их еще называют продухами, крепите трубы нужного вам диаметра жестко и основательно к арматуре, предварительно герметично закройте отверстия в трубе пленкой, если поставить просто в распор между опалубкой, когда начнете заливать бетон и вибрировать, опалубку разопрет и закладная с метится или вообще всплывет.

Армирование фундамента

Я армировал свой фундамент так, две нитки арматуры ø12 внизу рамки или другим словом хомуты из арматуры ø8, ø12 посередине и ø12 наверху по две нитки. Посередине арматура не обязательна но я поставил для подстраховки чтобы каркас был по жестче и при заливке и вибрировании не смещался.

Важные моменты армирования !

1. Следите за тем, чтобы от арматуры до края бетона было не менее 25 мм бетона для этого используйте стульчики и звездочки нужно будет много, но не экономьте на мелочах стоят они не дорого.
2. Вяжите арматуру в местах соединений с заведением арматуры одну на другую используя простое правило 30-50 сечений арматуры которую используете (например для ø12 это будет от 360 мм до 600 мм нахлёст), если длинны арматуры не хватает можно соединить отрезком арматуры того же диаметра вычисляется длинна такого отрезка по тому же правилу умножив получившееся значение на два.
3. Правильно армируйте углы и примыкания (см. картинки).

Разборка опалубки

Многие задаются вопросом, когда можно снимать опалубку после заливки бетона. Ответ звучит однозначно: разбирать опалубку разрешается после того, как залитый бетон наберет полную прочность.

Рассмотрим, как правильно выполнить демонтаж опалубочной конструкции.

Если вы хороший хозяин, то планируете использовать опалубочные щиты на максимальное количество рабочих циклов. Это означает, что убирать опалубку после заливки и затвердевания фундамента силовыми методами не следует. Вы не только можете повредить элементы конструкции, но и создать предпосылку к деформированию не успевшего до конца застыть фундаментного основания.

Если на момент установки щитов вы качественно обработали их внутренние поверхности специальным масляным составом либо украли их полиэтиленом, особых затруднений при разборке не возникнет. Демонтаж лучше всего начинать с места, которое нагружено меньше всего, и где бетон застыл быстрее – с угловых участков и открытых краев.

Определившись, через сколько можно снимать опалубку, и дождавшись этого момента, демонтажные работы выполняйте сверху, перемещаясь постепенно к нижней части. Сначала снимаются внешние подпорные стойки, упоры, откосные элементы и другие фиксирующие щиты детали.

В случае, когда противоположные опалубочные элементы при установке вы стягивали проволокой либо металлическими скобами и шпильками, в первую очередь освобождаются от данного вида крепежа. Снимать опалубку с элементами армопояса просто – детали откручиваются либо срезаются. Как правило, этого вполне достаточно, чтобы демонтировать щиты.

В случае, когда щиты смонтированы в единую конструкцию посредством соединительных брусов, зафиксированных продольно, в первую очередь демонтируют этот крепеж, после чего щиты снимают по одному.

Выполняя демонтаж опалубочной конструкции, следует помнить, что в железобетонной конструкции могут находиться закладные детали, установленные для формирования коммуникационных каналов. В таких местах снимать щиты необходимо предельно осторожно.

Когда щиты поддаются не сразу, их можно оставить в покое. Через какое время в таком случае продолжается демонтаж? Все просто – как только убедитесь, что опалубочные щиты двигаются свободно, можно продолжить работу. Есть второй вариант для такого случая – щит аккуратно отрывается от бетонной поверхности с помощью клина из древесины. Этот способ демонтажа применяют при бетонировании масштабного фундамента, когда опалубка необходима на другом участке.

Снятые опалубочные элементы необходимо убрать в сухое. Хорошо проветриваемое место. Если приходится снимать опалубку осенью, рекомендуется сложить ее под навес.

Категорически запрещено оставлять опалубочные щиты на залитой и успевшей набрать полную прочность фундаментной основе, особенно – перед наступлением зимнего сезона.

Древесина от воздействия влаги и температурных перепадов начнет оказывать негативное воздействие на железобетонную поверхность. Да и логики в таком замысле нет – бетона набрал соответствующую прочность и в опалубке больше не нуждается.

Расчет толщины досок

Деревянная опалубка относится к разборным (съемным) конструкциям, и на вопрос, можно ли оставить ее в земле, ответ напрашивается однозначный – нет, так как древесина подвержена гниению. Тем более, доски всегда можно использовать по другому предназначению.

При выборе пиломатериала для обустройства опалубки рекомендуется обращать внимание на ряд особенностей:

• древесина должна отличаться устойчивостью к образованию трещин. Мягкий материал в виде березы или иных лиственных пород не подходит;
• не следует устанавливать опалубку из дубового материала. Такая порода дерева отличается повышенной кислотностью, что затруднит схватывание бетонного раствора;
• ценные сорта древесины тоже не используются, потому что опалубочная конструкция в большинстве случаев подвергается разборке и находит себе применение в хозяйственных целях. По тем же причинам не останавливайте свой выбор на пиломатериалах первого сорта.

С уверенностью можно заявить, что на обустройство опалубки вполне подойдет сосновый материал третьего – четвертого сорта, влажность которого составляет около двадцати пяти процентов.

С таки показателем можно ожидать следующих результатов:

• сухая доска начнет активно напитываться влагой из залитого раствора, что повлечет за собой понижение показателя прочности фундаментного основания;
• материал с достаточным уровнем влажности в меньшей степени впитывает цементное молочко, качественные характеристики не теряет, может в дальнейшем применяться повторно.

Определяясь с толщиной досок для устройства опалубки, застройщики зачастую останавливают свой выбор на более толстом варианте, успокаивая себя, что конструкция получится надежной. Но если есть желание не платить лишние деньги и обойтись без перерасхода материала, необходимо знать, от каких факторов зависит толщина щитов.

Как правильно выставить щиты опалубки по уровню

Обычно опалубка возвышается над уровнем земли на 30 см, очень важно выставить щиты максимально ровно, чтобы на поверхности фундамента не было перепадов по высоте. Все операции по монтажу опалубки следует проверять по уровню. Очень важно выставить по уровню верхний край опалубки, для чего в центре постройки вбивают кол, на котором отмечают нулевую отметку фундамента.

Когда бетонная смесь застынет и наберет прочность – щиты можно демонтировать, обычно это бывает на 14-15 день после заливки бетона.

При устройстве опалубки под фундамент лучше не халтурить в работе, иначе долговечность построенного дома будет находиться под угрозой.

Древесина

Несъемные конструкции отличаются простотой и высокой скоростью монтажа. После заливания строительного раствора опалубка остается в фундаменте.

Несъемная опалубка из ЦСП

Чаще всего несъемные опалубки собираются из подручных материалов. Также для такой работы можно использовать ЦСП и ДВП. В случае же обустройства столбчатого основания, функции опалубки могут взять на себя полые трубы из металла либо асбеста. В данной ситуации опалубка поспособствует дополнительному увеличению прочности бетонного основания. При этом от использования распорок и дополнительных опорных элементов в большинстве случаев можно отказаться.

Два варианта монтажа несъемной опалубки (1)

1. Выройте котлован (ямы, траншеи) в соответствии с размерами и конструктивными особенностями будущего фундамента. Эти моменты должны быть изначально внесены в проект.
2. Между землей и опалубкой оставьте небольшой зазор (1-3 см, в зависимости от материала). Этот промежуток облегчит монтаж конструкции. После расклинки опалубки зазор нужно будет засыпать землей.
3. Засыпьте дно подготовленного котлована слоями песка и щебенки. Каждый слой засыпки тщательно утрамбовывайте.
4. При необходимости уложите на подушку арматурную сетку. Благодаря арматуре прочность готового фундамента будет существенно увеличена.
5. После проведения перечисленных мероприятий можете переходить непосредственно к обустройству элементов опалубочной конструкции. Вся работа сводится к подгону элементов. Методы крепления подбирайте индивидуально, с учетом особенностей используемого материала. К примеру, в случае с обустройством деревянной опалубки сначала в землю вбиваются опорные брусья, а затем к ним прибиваются доски (щиты, фанера). В целом же ориентируйтесь по ситуации.

   Установка инженерных коммуникаций в опалубку

В завершение вам останется лишь залить бетон, подождать примерно месяц, пока он наберет прочность, и уже после этого можно будет переходить к проведению дальнейших запланированных строительных мероприятий.

Схема несъемной опалубки

Первый шаг

Очистите строительную площадку от мусора и всего, что способно помешать выполнению дальнейших мероприятий.

Второй шаг

Разметьте площадку по требованиям предварительно подготовленного проекта.

Третий шаг

Вбейте в углы (а в случае возникновения такой необходимости и по периметру с шагом 600-800 мм) деревянные бруски для крепления основных элементов конструкции. Бруски вбивайте так, чтобы при строительстве опалубки они оставались с ее наружной стороны.

Пример деревянной опалубки для монолитного строительства

Четвертый шаг

Начинайте крепить деревянные щиты к вбитым в землю брускам. Для крепления используйте гвозди либо шурупы. Так вы сформируете каркас.

Пятый шаг

Для обеспечения дополнительной жесткости системы стяните стенки опалубочной конструкции с помощью шпилек. Необходимость в этом возникает, как правило, при заливке большого объема бетона.

В процессе обустройства опалубки следите, чтобы ее стенки были установлены исключительно вертикально.

Дополнительно для предотвращения мелких утечек раствора можете прикрепить к внутренней поверхности стенок опалубки полиэтиленовую пленку.

Опалубка фундамента

Съемную опалубку рекомендуется демонтировать только после набора фундаментом необходимой прочности. В среднем на это уходит 3-5 недель. Зазоры, оставшиеся после демонтажа опалубки, обычно засыпаются грунтом. В некоторых ситуациях их заливают бетонным либо цементным раствором.

Следуйте полученным рекомендациям, и готовая опалубка безо всяких проблем справится с возлагаемыми на нее задачами.

Удачной работы!

Доски строительные

Виды фанерной опалубки

В процессе строительства домов применяется опалубка разных видов. Она бывает:

• крупно- и мелкощитовой;
• блочной;
• несъемной и переставной;
• скользящей в вертикальной или горизонтальной плоскости.

В частном строительстве, как правило, применяются мелкощитовые переставные формы. Это наиболее простой вариант, поэтому собрать из фанеры опалубку своими руками сможет каждый человек, имеющий минимальный строительный опыт.

Для стен

Изготавливается опалубка для стен из листов толщиной 10-12 мм. Но если стены имеют сложную конфигурацию, то могут быть использованы фанерные листы меньшей толщины. Перед выполнением монтажных работ очень важно все точно скрупулёзно рассчитать и измерить.

Для получения ровных стен рекомендуется использовать щиты из ламинированной либо хорошо отшлифованной фанеры. Это значительно облегчит последующую отделку. При сборке фанерных конструкций для стен очень важно правильно использовать крепеж. Вбивать гвозди или вкручивать саморезы рекомендуется так, чтобы шляпки оказались с внутренней стороны.

Очень важный момент – установка распорок. Устанавливаем их под углом 30-45 градусов, один конец должен упираться в фанерный щит, а вторым – в землю. После сборки следует убедиться, что верхние кромки параллельны. Сделать это можно осень просто, достаточно положить ровный брус на противоположные края.

Для фундамента

Строительство опалубки из фанеры для фундамента своими руками не слишком сильно отличается от монтажа форм для заливки стен. Основным отличием является то, что при заливке фундамента на щиты оказываются более значительные нагрузки, поэтому их нужно изготавливать из фанеры большей толщины.

Кроме того, при устройстве опалубки для фундамента из фанеры нужно устанавливать распорки с более коротким шагом, это позволит исключить изгибание листов, вызванное оказываемыми нагрузками. Соблюдение всех норм для сборки опалубки для фундамента своими руками гарантирует точность заливки бетона.

Для колонн

Фанерная опалубка для колонн может быть собрана в том случае, если планируется постройка корон квадратной или прямоугольной формы. Собирается она из щитов из отшлифованной или ламинированной фанеры, так как очень важно обеспечить максимальную гладкость монолитных поверхностей.

Для крепления используются распоры, устанавливаемые под углом с упором в землю. Как правило, фанерные щиты меньше по высоте, чем колонны, поэтому приходится заливать этот архитектурный элемент в несколько этапов. Это является основным недостатком использования фанерных опалубочных систем для колонн.

Каково его устройство

Если угол наклона сравнительно небольшой, все этапы строительства проводятся аналогично тому, как это проходит на горизонтальной площадке. Достаточно просто обеспечить горизонтальный уровень донной поверхности в траншее, куда будет закладываться лента.

Если же уклоны большие и реализуется ступенчатая лента, сооружается несколько ленточных оснований, которые располагаются одно над другим и нижними частями опираются на верхние участки сконструированных ниже ступеней. В таком случае работы проводятся в определенном порядке: обязательно снизу вверх, с последовательным возведением ступеней.

Не всегда получается выполнить заливку бетонных смесей в один момент, поэтому обеспечивают монолитность отдельных ступеней. Когда выполняется ленточный фундамент на склоне, схема всех элементов должна соблюдаться неукоснительно.

Составляя схему, сначала на чертеже дома отмечают самую нижнюю точку грунта, от нее отмеряют вниз нужную глубину залегания фундамента (чтобы была меньше уровня промерзания), к данной величине прибавляют около 50 сантиметров (толщина слоя подушки из щебня и песка). Если в регионе отмечены сильные ветра и большие заморозки, дополнительно роют траншею глубиной 200-250 сантиметров, а верхняя часть дома должна чуть возвышаться над поверхностью земли.
