(+49 фото) Лестницы на второй этаж деревянные своими руками

Выбор типа конструкции

Обычно для соединения этажей строятся деревянные поворотные лестницы. Разработанная технология позволяет конструировать безопасные изделия, по которым могут ходить и дети.

В зависимости от планировки дома и наличия свободного пространства лестницы, ведущие на второй этаж, имеют следующие разновидности:

1. 1. Маршевые. Количество маршей бывает различное. На повороте между ними располагаются площадки или устанавливаются забежные ступени. Бывают косоурные конструкции или применяется система на тетивах.

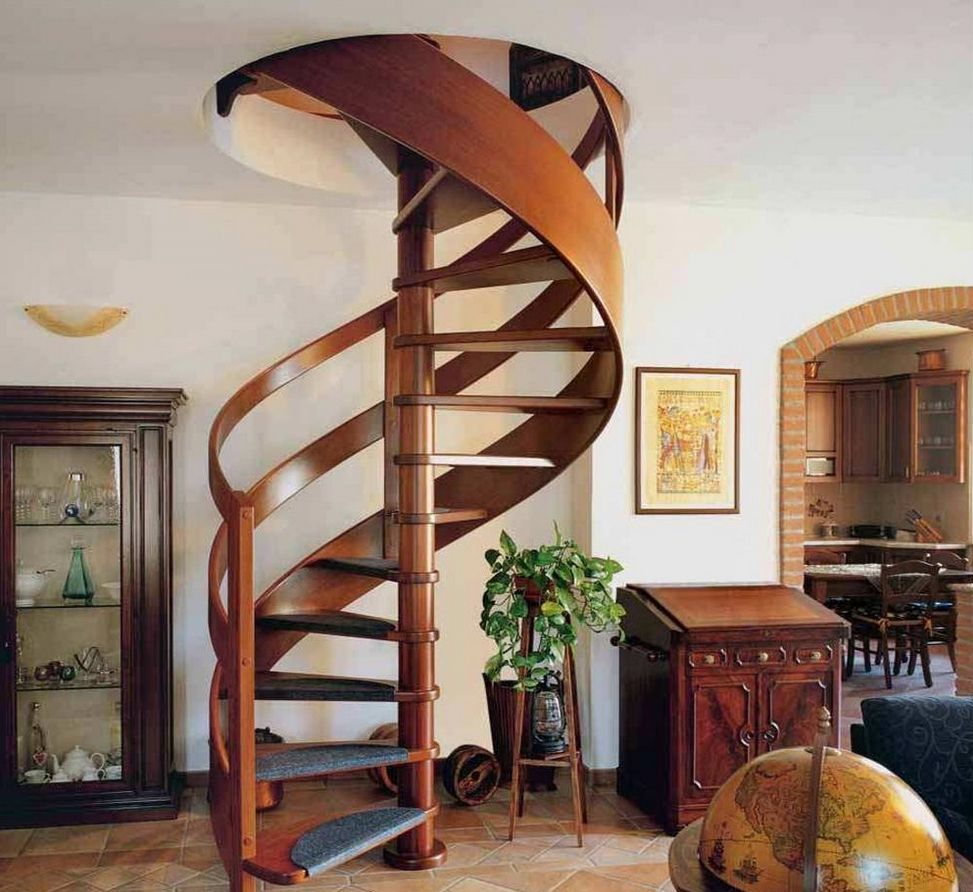

2. 2. Винтовые. Не занимают много места. В качестве опоры используется несущая стойка.
3. 3. На больцах. В таких изделиях отсутствуют косоуры. Крепеж ступеней ведется к стене, а между ними располагаются больцы.
4. 4. Комбинированные. Конструкция объединяет в себе разные системы.

Применение и преимущества

Наиболее часто трехмаршевая лестница с двумя площадками используется в сооружении многоэтажных домов, рассчитанных на большое количество жильцов. Многие инженеры считают, что применять такие лестничные марши нецелесообразно. Это связано с тем, что данная конструкция требует особой технологии изготовления, поэтому она очень дорогая, к тому же занимает достаточно большую площадь. Но многие строители обращают внимание и на существенные преимущества такой конструкции:

• главным достоинством лестницы данного типа является ее привлекательный внешний вид. Конструктивное решение позволяет украсить не только офисное здание, но и холл загородного дома. Единственным важным условием является высота этажа от 3-х метров, иначе размеры марша попросту не впишутся в конструкцию здания;

Трехмаршевая лестница устанавливается в домах с высотой этажа от 3-х метров

• разнообразие материалов, из которых изготавливается трехмаршевая лестница, открывает огромные возможности для дизайнерских решений. В разрезе она напоминает букву «З», и это обеспечивает оригинальность, уникальность интерьера;

Стильная трехмаршевая лестница в библиотеке загородного дома

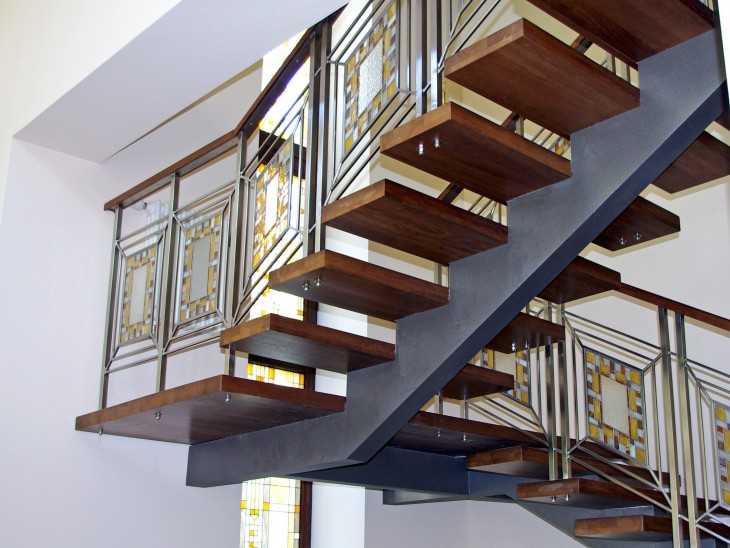

Сочетание металла, дерева и стекла в дизайне трехмаршевой лестницы

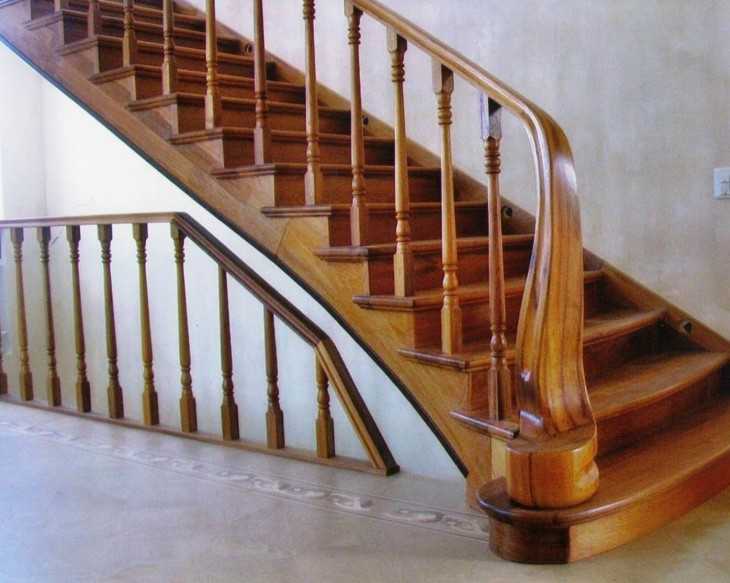

Деревянная трехмаршевая лестница со сплошными деревянными перилами

• придерживаясь основных правил монтажа лестничных маршей, возвести данную конструкцию можно самостоятельно. Специалисты же могут выполнить надежный монтаж в кратчайшие сроки, что говорит о простоте сооружения трехмаршевых конструкций в целом;

Простая конструкция позволяет провести монтаж трехмаршевой лестницы самостоятельно

Опытные специалисты помогут установить дизайнерскую трехмаршевую лестницу в любом доме

• состоит такая конструкция из двух площадок, размер которых не превышает ширину ступеньки, и этажной площадки, которая полностью перекрывает размер лестничной клетки;
• благодаря удобной промежуточной площадке каждый, кто поднимается по лестнице, имеет возможность передохнуть. Именно поэтому такие лестничные марши справедливо считаются комфортными в эксплуатации.

Поставьте стульчик на одной из площадок трехмаршевой лестницы, и подъем на второй этаж станет куда приятнее

Именно благодаря ряду преимуществ этот вид заполнения лестничной клетки является выбором многих инженеров и дизайнеров. И все же для ее правильной эксплуатации стоит учитывать ряд нюансов, позволяющих свести к минимуму неудобства.

Трехмаршевая лестница имеет множество цветовых и конструкторских решений, благодаря чему впишется в любой интерьер

Трехмаршевая лестница выгодно смотрится в светлом интерьере и станет украшением холла

Трехмаршевая лестница – лучший вариант для небольших домов с высокими потолками

Лестничные клетки типа Л1, Л2, Н1, Н2: основные особенности и главные требования к ним

При возведении лестниц в многоуровневых помещениях строители должны принимать во внимание тот факт, что в случае возникновения пожара именно ступенчатая конструкция может стать единственным путем к выходу на воздух и спасению людей.

В зависимости от того, насколько приспособлена система к эвакуации находящихся в здании лиц, лестничные клетки принято подразделять на типы Н1, Н2, Л1 и Л2.

Перед тем, как приступить к проектированию многоуровневого здания, архитектор должен уделить особое внимание разработке эскизов лестничных клеток

Что из себя представляет лестничная клетка

Перед тем, как начнется сооружение лестницы, в здании для нее проектируется специальный вертикальный проем – лестничная клетка.

Лестничная клетка – это совокупность всех элементов ступенчатой конструкции, а также стен, потолка, пола, оконных и дверных проемов

Далее, после того, как конструкция будет возведена, лестничная клетка будет включать в себя такие элементы:

• ступенчатые марши;
• площадки;
• ограждения;
• стенки с дверными и оконными проемами;
• перекрытия и полы.

Типы ступенчатых площадок квалифицируются в зависимости от их пожарной безопасности и степени задымляемости при возникновении очага возгорания

Основным критерием, по которому происходит подразделение лестничных клеток на типы является пожарная безопасность и беспрепятственная эвакуация людей в случае возникновения очага возгорания и задымленности.

При пожаре именно лестница может являться единственным путем для эвакуации людей из здания

Классификация лестничных клеток

В зависимости от уровня задымляемости в случае пожара, лестничные клетки могут быть:

• обычные – данный вид подразделяется на типы Л1 и Л2;
• незадымляемые – типы Н1, Н2 и Н3.

Клетки ступенчатых конструкций могут быть обычными и незадымляемыми

Обычные лестничные площадки

На данном чертеже схематично продемонстрированы два типа обычных лестничных систем – Л1 и Л2

Тип Л1

Ступенчатая площадка Л1 характеризуется наличием на каждом этаже застекленных окон, расположенных в несущей стене здания, через которые в помещение поступает естественный свет. В некоторых случаях эти просветы в стене могут быть не застеклены.

На каждом уровне лестничной клетки, относящейся к типу Л1, должны находиться застекленные оконные проемы

Тип Л2

Тип Л2 характеризуется наличием естественного освещения, поступающего на клетку через стенные  застекленные либо открытые просветы

Незадымляемые лестничные клетки

Основными требованиями, предъявляемыми к данному типу систем, являются:

• наличие специальных шлюзов для поступления на ступенчатую клетку воздушных потоков из чистой от дыма зоны;
• присутствие эвакуационных ходов, позволяющих людям покинуть опасное помещение в момент возгорания.

Незадымляемые конструкции также имеют свое подразделение – это типы Н1, Н2 и Н3. Разберем их более детально.

Во многих многоэтажных зданиях применяют лестничные клетки незадымляемого типа, которые более безопасны для эксплуатации в экстремальных условиях

Тип Н1

Данный тип лестничных клеток имеет вход с этажей строения через уличную часть постройки по открытому переходу, свободному от дыма. Такой вид конструкции часто применяется в административных, общественных и учебных заведениях, чья высота превышает 30 метров. Он считается наиболее приспособленным для проведения эвакуации людей из здания, охваченного дымом.

Отличительной особенностью ступенчатой клетки типа Н1 является наличия выхода с лестницы прямо на улицу

Тип Н2

Тип Н2 оснащен специальным подпором для подачи чистого воздушного потока при пожаре

Тип Н3

Незадымляемая ступенчатая клетка вида Н3 оснащена входом с этажа через тамбур, а также кислородным подпором с возможностью многократной подачи воздуха людям в случае возгорания в помещении.

Если речь идет о невысоких зданиях, то здесь чаще применяют обычные лестницы типа Л1 и Л2, в высотках же необходимо возводить системы, относящиеся к типам Н1, Н2 и Н3

Мы рассмотрели основные типы лестничных клеток, согласно стандартам СНиП. Однако вышеперечисленная классификация не касается хозяйственных ступенчатых конструкций, установленных в дачных жилищах для перехода между двумя-тремя уровнями.

Разбиваем грядки на крутом склоне.

В каждом конкретном случае нужно использовать разные приемы для защиты плодородного слоя. Основное правило – не стоит располагать грядки вдоль склона. При поливе вода будет стекать очень быстро, унося с собою частицы почвы. В качестве основания для грядок удобно использовать геосетку. Она надежно укрепит склон. Кроме того, геосетки изготавливают из полимерных материалов, которые очень долговечны. Так что укрепление грядки станет разовым мероприятием, не требующим дополнительных затрат в дальнейшем.

Проверенный способ удержание почвы – посадка кустарников. Хорошо, если кустарники будут чередоваться с грядками. Для этих целей хорошо подходят шиповник, некоторые сорта почвопокровных роз, а также японская айва. Однако, перед посадкой следует внимательно изучить особенности каждого из этих растений и его требования к климату.

Наконец, самый радикальный способ – террасирование. Является трудоемким и достаточно затратным, но позволяет использовать для посадки грядок самые крутые склоны. Из дерева и шифера создаются заграждения, которые засыпаются землей. При правильной распланировке, склон становится похожим на лестницу со ступенями на разных уровнях. В зависимости от размера будущей грядки формируется и ширина ступени.

Установка лестницы к крыльцу деревянного дома

Подготовительные работы

Соблюдение главных этапов по монтажу лестницы для крыльца, позволят сделать конструкцию надежной и долговечной.

Итак, для ее установки необходимо купить:

1. Доски и бруски;
2. Ножовку;
3. Саморезы;
4. Шуруповерт;
5. Уровень;
6. Цементный раствор;
7. Крупные камни или щебенка;
8. Антисептики;
9. Наждачку;
10. Лако-красочные материалы.

На начальном этапе по установке деревянной лестницы на крыльцо необходимо залить фундамент под нее. В местах касания древесины с грунтом, нужно проложить изоляцию в три слоя из цемента, щебеня и песка.

Важно! Под опорные балки перил кладут камни, которые служат защитой древесины от гнили и проседания лестницы под тяжестью своего веса.

1. Следующим этапом по установке будет изготовление деталей.
2. Заготовки делают прямоугольными.
3. Заготавливают куски брусков для ограждений и балясин.
4. Изготавливают косоуры при помощи разметки на лекалах из картона, фанеры или оргалита.
5. Защитная обработка деталей производится с помощью антисептических составов.

Работа по монтажу

Монтаж деревянной лестницы на крыльцо следует начать с установки косоуров, которые закрепляют на верхней площадке крыльца, на части бруса, закрепляя уголками из металла.

Важно! Для увеличения прочности лестницы, косоуры крепят совместно с фундаментом самой конструкции.  Таим образом низ косоуров соединяет с 1-м подступенком и проверяют уровень конструкции.

Фиксация

Далее прикладывают оставшиеся элементы, и фиксируют их цементом.

• Для закрепления деревянных ступенек на крыльцо не используют гвозди, поскольку это грозит деформацией и разрушением лестницы. В работе предпочтительней всего применять саморезы или шип-пазы. Первую ступень устанавливают наверху нижнего подступенка, а каждый последующий опирают на него.
• Простую деревянную лестницу на крыльцо своими руками, на этапе описанном выше, чаще всего завершают и переходят к закреплению перил и козырька. Стойки опоры для прочности фиксируют в точках примыкания к косоурам.
• Перила являются самым слабым местом деревянной лестницы. Для надежности их сажают на саморезы, а стыки проклеивают.

После завершения работ по установке деревянной лестницы для крыльца дома все элементы необходимо отшлифовать и покрыть краской или лаком.

Лестничные ступеньки различают по методу соединения их между собой. Оно бывает валикообразным, прямоугольным, скошенным.

Существует и классификация  за формой:

• в виде клина;
• прямоугольные;
• треугольные;
• округлые.

Окрашивание

Перейти в каталог фасадной краски>>

Важно! При окрашивании соснового материала нужно взять во внимание тот факт, что смолы в древесине пропитываются неоднородно. Поэтому перед нанесением краски или лака, удалите лишнюю смолу на поверхности материала, используя растворитель.

Обработку конструкций из дерева проводят с использованием эмалей, лаков, красок, пропиток. Выбирая средства для финишной обработки  древесины, учитывайте ее вид, выбирайте оттенок близко к натуральному.

Определившись с цветом, переходите к выбору краски. Высоко пигментированная краска для лестницы деревянной на крыльцо  предназначены для перекрытия дефектов, ее наносят поверх шпаклевки. Их недостаток в том, что они скрывают всю красоту дерева.

Конфигурация

Классификация лестниц по расположению и виду маршевых пролетов насчитывает несколько десятков вариантов. Их различают по количеству маршей, геометрии, наличию или отсутствию площадок, форме ступеней и наличию подступенков.

Для частного дома можно выделить следующие основные конфигурации лестниц:

• одномаршевые прямые;
• поворотные двух- и трехмаршевые с прямыми пролетами и лестничными площадками;
• поворотные двух- и трехмаршевые с поворотом и забежными ступенями вместо лестничных площадок;
• криволинейные;
• комбинированные поворотные.

Выбор того или иного варианта зависит от геометрии помещения, характера свободного пространства и, естественно, требований эргономики.

Для внутренних лестниц частного дома максимальное количество ступеней в марше — 15 штук, минимальное — 3 штуки. Обычно длину марша ограничивают 10-12 ступенями, иначе конструкция получается громоздкой. Поэтому если речь идет о подъеме на второй этаж, а не на подиум или другой уровень (в случае когда дом стоит на склоне), то используют не менее двух маршей. Поэтому большинство конструкций имеют проекцию в виде буквы «Г» (для двух маршей) или буквы «П» (для трех маршей).

Какой вид профтрубы выбрать для лестницы и сколько их понадобится

Для стремянки, которую я вам предлагаю своими руками сделать, понадобится 8 м профильной трубы 60 × 40 мм, 4 по 2 м, 4,9 м профильного проката 40 × 40 мм. В качестве опорных стоек лучше применять предложенный, но можно и 80 × 40 мм или 80 × 60. Также понадобится цепь длиной 1,4 м, 2 куска по 70 см.

Применение квадратного профиля для стоек нежелательно, а вот на ступеньки – наоборот. Хотя не исключен вариант применения для ступенек профильной трубы размером 40 × 30 или даже 40 × 20. Последний вариант подойдет, если вес пользователя не больше 120 кг.

Типы лестниц по планировке в пределах одного этажа.

Самая объемная по вариантам типизация лестниц.

Особенности проектирования марша из дерева в частном доме

Проект лестницы принято делать на этапе планирования дома. Если такое решение остается на последний момент, марш придется приспосабливать к имеющемуся пространству.

В межэтажном пространстве жилого второго этажа ставят лестницы, по которым удобно передвигаться, проносить грузы и эвакуироваться в случае непредвиденных ситуаций. Во вспомогательных помещениях можно спроектировать менее удобную конструкцию.

При проведении расчета обратите внимание:

1. Толщина несущей деревянной балки — не менее 5 см, максимальная ширина перекрытия — 30 см, в самом узком месте — не меньше 12 см.
2. При высоте потолков 2,7 м подъем осуществляется на 3 метра с учетом ширины перекрытия в 30 см. Длина лестницы составит 5,32 м. При ширине марша 1 м она займет площадь 5,32 м2.
3. Высота пролета меньше 2 метров затрудняет подъем, особенно людям высокого роста.
4. Не планируйте ширину марша уже 0,6 м. На лестнице должен развернуться минимум один человек.
5. Для захода на первую ступень, выхода и прохода рядом с лестницей нужно оставить место, что увеличит площадь размещения конструкции до 12 м2. В частном доме на 80 квадратов, 12 из них займет марш.
6. Чтобы спроектировать деревянную лестницу, составьте план первого этажа, замерьте размеры дверей, окон, ниш, выступов, нарисуйте их на плане. Обозначьте направление движения по ступеням снизу вверх, начало входа, для правильного размещения проекции.
7. Прямая конструкция на второй этаж займет много места. Для экономии пространства и безопасности спуска-подъема рекомендуем двухмаршевую П-образную с площадкой или забежными ступенями. Винтовые лестницы — самые компактные, но менее удобные для детей и пожилых людей. Их лучше ставить в малопосещаемые чердаки, подвалы, мансарды.
8. Дерево для элементов выбирайте, исходя из свойств древесины. Хвойные породы — мягкие, легко поддаются обработке. Сосна годится для изготовления косоуров, подступенков и опорных стоек. Из ели лучше делать подступенки, для других элементов она малопригодна из-за подверженности гниению. Лиственница — самая прочная и твердая из хвойных деревьев, чего ее сложно обрабатывать. Из лиственницы изготавливают все лестничные элементы. Дуб — износостойкий, прочный и гибкий материал. Деревянный дубовый марш простоит до 100 лет при правильном уходе. Ясень по свойствам близок к дубу, хорошо справляется с нагрузками, подходит для производства косоуров, тетив, перил.

Есть много программ, которые сделают расчеты, выдадут чертеж, 3d изображение будущей конструкции на основании ваших замеров — SolidWorks. ArchiCad, AutoCad и другие. Производители лестниц также оказывают услуги проектирования. У них вы можете не только заказать чертеж, но и изготовление деревянных элементов для самостоятельной сборки марша.

Как выбрать и использовать лестницу-палку

Ручные и автоматические пожарные лестницы – конструкции особенные. Применяют их в экстремальных ситуациях, а поэтому их характеристики чрезвычайно важны. Ведь поломка в данном случае может обернуться гибелью людей.

Пожарная лестница-палка – один из вариантов таких конструкций, прошедший все обязательные испытания.

Назначение лестницы-палки

Назначение лестницы-палки определяет ее устройство. Ее составляют 2 тетивы и 8 ступеней. Проступи удерживаются шарнирами – металлическими втулками специальной конструкции. Ось шарнира проходит сквозь втулку и тетиву.

В разложенном виде лестница-палка выступает привычным лестничным устройством длиной чуть более 3 м. В сложенном ступени укладываются в пазы, сделанные на внутренней стороне опоры. Чтобы тетивы не скалывались, их усиливают стальными накладками. В сложенном виде конструкция, оправдывая ее название «палка», представляет собой что-то типа трости с закругленными окованными концами. В этом случае ее назначение меняется: приспособление используют как таран, чтобы открыть заклинившие створки, отбивают куски штукатурки или горящие предметы.

Характеристика лестни­цы-палки

ТТХ пожарных конструкций утверждаются после того, как изделие многократно испытывается. В отличие от обычных видов сооружений они предназначены для куда более высоких нагрузок. Вес, длина, дистанция между поступями, материал – все имеет значение.

Все значимые характеристики изделия представлены в следующей таблице.

В сложенном состоянии, конструкция очень компактна, ее легко перевозить. В разложенном виде позволяет с легкостью добраться до оконного проема. Масса небольшая, что позволяет управиться с приспособлением любому члену пожарной команды. Испытать ТТХ, можно на первом же тренировочном занятии.

Пожарная лестница может изготавливаться из двух видов материала:

дерево – на сегодня встречается редко, так как быстрее изнашивается и нуждается в более частом обслуживании;

алюминий – материал отличается лучшими характеристиками: малым весом, устойчивостью к коррозии. Он не боится ни влаги, ни высокой температуры, не склонен к износу, что гарантирует длительный срок эксплуатации и достаточно прочен, чтобы выдерживать положенную нагрузку.

Порядок испытаний

Чем сложнее конструкция, используемая в работе, тем больше ее испытывают и тем сложнее порядок испытаний. Лестница-палка достаточно проста, однако и она нуждается в периодической проверке. Более того, испытания лестницы-палки проводятся перед каждым тренировочным занятием, а не только практическим.

Порядок проверки следующий:

изделие осматривается на предмет возможных повреждений – сколы на ступенях, трещины в тетиве недопустимы;

• изделие испытывается на прочность. При этом конструкцию раскладывают, устанавливают под углом в 75 градусов к вертикальной опоре и на середину проступи посреди лестницы укладывают груз. Деревянная выдерживает 120 кгс, алюминиевая – не менее 200 кгс. Груз удерживается не менее 130 с;
• затем изделие складывают. Лестница-палка должна складываться без затруднений, ступени должны плотно входить в пазы;
• результат проверки заносят в журнал.

Пошаговая инструкция по самостоятельному изготовлению деревянной лестницы

В любом здании высотой больше этажа производится установка лестницы. Такая конструкция требует детального расчета всех ее комплектующих, умения работы со слесарным и столярным инструментом и некоторых дизайнерских навыков. После изучения этой инструкции вы узнаете, как проектируется и изготавливается деревянная лестница своими руками.

Устройство деревянной лестницы

Лестница из дерева для частного дома чаще всего состоит из одного или нескольких маршей (пролетов), которые располагаются между этажами или промежуточными площадками.

Устройство деревянной лестницы

Конструкция лестничного марша представляет собой комбинацию из различных составляющих с разным функциональным назначением:

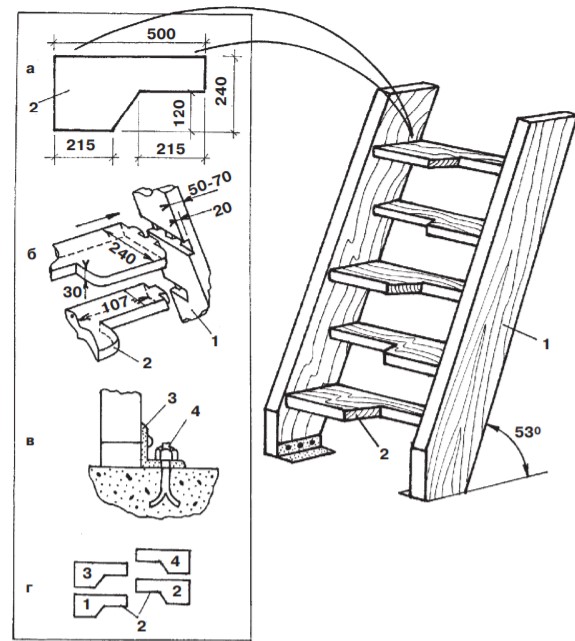

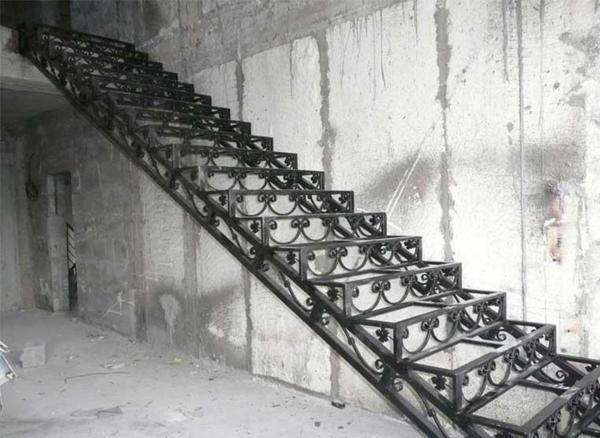

• Косоур. Представляет собой несущую балку из древесины с выпиленной гребенкой. К ней фиксируются подступенки со ступенями, поэтому деталь должна быть прочной.
• Тетива. В некоторых случаях становится альтернативой косоуру, выполняя несущие функции (особенно если одна сторона конструкции прилегает к стенке). Перед установкой тетиву нужно детально разметить, чтобы ступеньки располагались на горизонтальном уровне.

• Ступень. Основной элемент любой лестницы, который крепится к одной из несущих балок. Кроме обычных, существуют забежные и радиусные ступеньки. У забежных элементов форма нестандартная и их монтируют в начальной точке марша. Радиусные ступени отличаются криволинейным передним краем, они могут быть полукруглыми, волнообразными или с закругленными углами.
• Подступенок. Деталь не является обязательной, но она обеспечивает лестнице высокую прочность, поддерживая ступень по центру. Для фиксации подступенка применяется дистанционная втулка. Под полукруглые ступеньки устанавливается радиусный тип, а выгнутый вариант монтируется под соответствующие ступеньки или под площадкой между лестничными маршами.
• Столбы для опоры. Ставятся в начальной и конечной точке лестницы, а также по краям межмаршевых площадок. Элементы повышают прочность ограждения и служат опорой поручням.
• Балясины. Это подпорные столбы для поручней, из которых формируются боковые ограждения, могут иметь разную конфигурацию.
• Поручни. Являются обязательной деталью. Они опираются на балясины и опорные столбики. Основным требованием к элементу является гладкая поверхность.
• Дистанционная втулка. Такая подставка требуется для любой конструкции с несколькими маршами (даже при применении косоуров).

Виды конструкций лестниц

При выборе лестничной конструкции основным фактором служит размер площади, необходимой для ее возведения. На втором месте стоит удобство и комфорт подъема и спуска. Здесь нужно учитывать частоту использования, наличие в доме детей и пожилых людей.

Немаловажным критерием является и эстетичность. Лестница должна сочетаться с интерьером комнаты. Кроме того, нужно учитывать материальные возможности: изготовление деревянных лестниц со сложной конфигурацией требует больших временных и финансовых затрат, чем более простых по форме и исполнению вариантов.

Маршевые

Являются наиболее популярными. Свое название получили благодаря маршам (пролетам) – группе объединенных ступеней. В лестнице может быть один или несколько маршей.

Выделяют прямые конструкции (одномаршевые и двуххмаршевые, с площадкой для отдыха). Они могут быть отдельно стоящими или размещаться около стены. Но прямые модели требуют много площади, поэтому чтобы сэкономить полезное пространство, предусматриваются двухмаршевые варианты с поворотом под углом от 90 до 180 градусов.

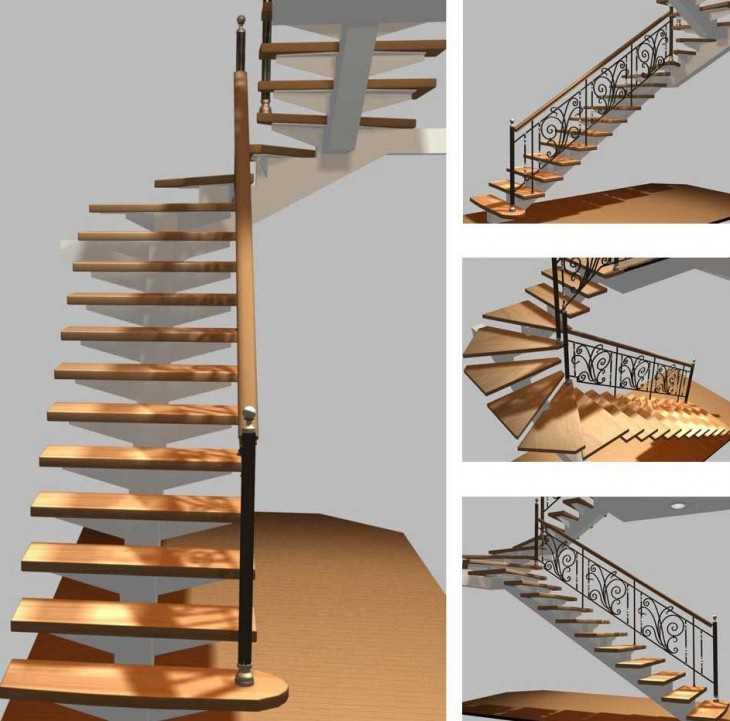

У марша бывает криволинейная форма с оптимальным углом подъема, тогда применяются поворотные ступеньки, которые также имеются у конструкций с двумя и тремя маршами без площадок.

Наиболее популярными видами деревянных лестниц для загородного жилого дома являются:

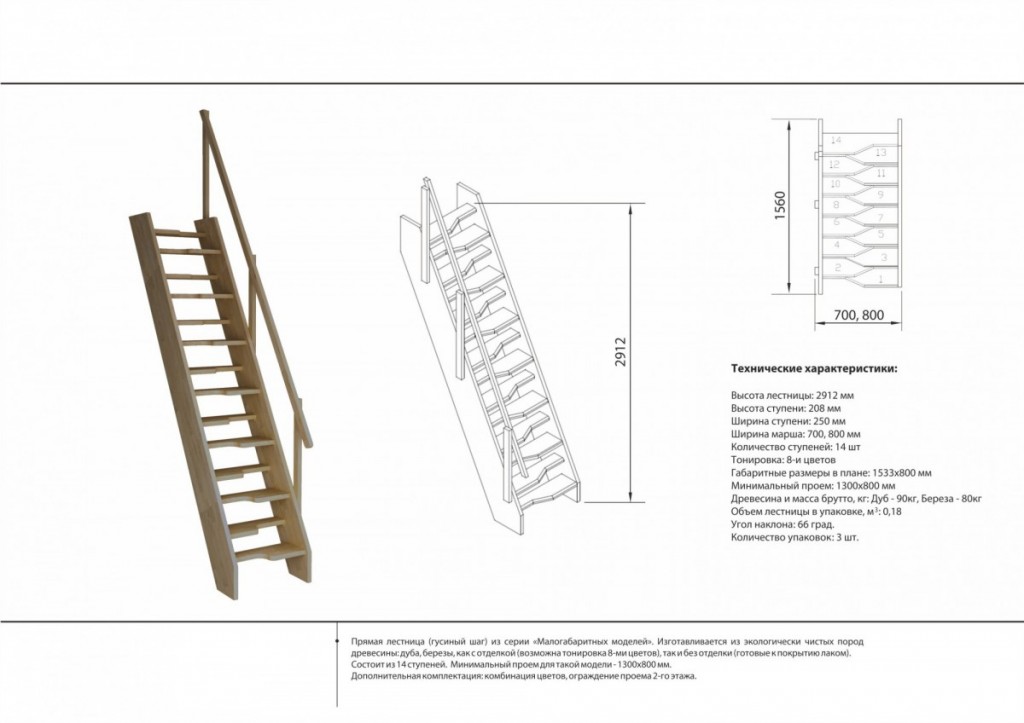

1. Обычные одномаршевые. Имеют простую конструкцию с пролетом в центре помещения или около стенки – самые прочные с надежной опорой.
2. Криволинейные одномаршевые. Устанавливаются в больших помещениях, чтобы подчеркнуть просторность. Они отличаются плавным поворотом и расширенными с внешней стороны ступеньками.
3. Маршевые с нижними поворотными ступеньками. Иногда такой вариант предусмотрен планировкой помещения, может поддерживать выбранный архитектурный стиль.
4. Простая 2-х маршевая система. Лестница с двумя маршами и с межэтажной поворотной площадкой может монтироваться над дверью и экономить место.
5. 2-х маршевая Г-образная конструкция. Располагается в прямоугольном проеме вдоль перпендикулярных стенок и экономит пространство.
6. 2-х маршевая П-образная лестница с верхней площадкой и поворотными ступеньками. Конструкция монтируется в шикарных особняках с большим холлом.
7. 3-х маршевая система с двумя площадками. Такая разновидность лестниц экономит пространство, но требует значительной высоты потолка.

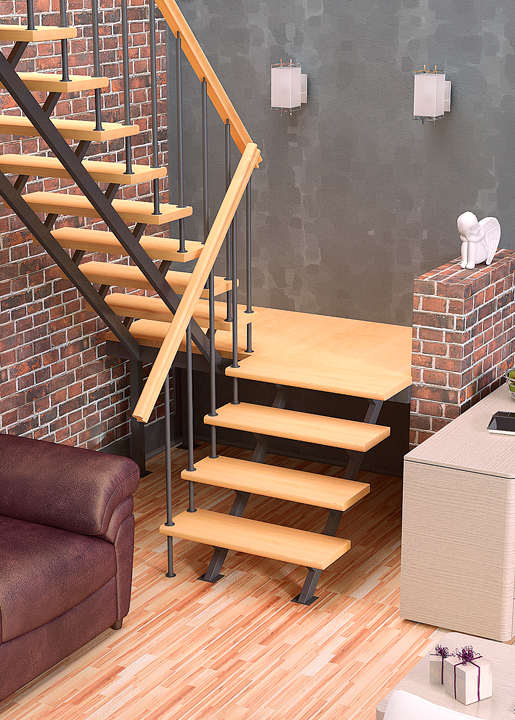

Сборка модульной лестницы

Инструкция по сборке межэтажной модульной лестницы на металлическом каркасе.

Для сборки модульной лестницы Вам понадобиться следующий крепеж (входит в комплект):

1. Болт глухарь для крепежа ступеней (6 шт. на 1 ступень).
2. Болт, гайку и шайбу под М8 для фиксации промежуточных модулей в горизонтальной плоскости (2 шт. на ступень).
3. Дюбель-гвозди или анкерные болты для крепления лестницы к полу и перекрытию (6 шт. на нижний модуль, 6 шт. на верхний модуль и по 4 шт. на каждую из опор).

Необходимый набор инструментов для монтажа и сборки модульной лестницы:

1. Дрель (шуруповерт)
2. Уровень
3. Свёрла: ø6,8 мм, ø8,5 мм, ø5,8 мм с ограничителем
4. Метчик под резьбу М8
5. Нож
6. Вороток-трещётка
7. Накидную головку на 13 мм
8. Карандаш
9. Ножовка по дереву
10. Ножовка по металлу
11. Рулетка
12. Наждачная бумага или шлифовальная машинка
13. Молоток

Примечание: при необходимости могут понадобиться перфоратор с набором буров,  болгарка с отрезным диском по металлу, винтовой домкрат.

Комплектация лестницы

Распаковываем все модули и опоры.В нашем случае:

• Нижний модуль – 1 шт.
• Промежуточный модуль – 12 шт.
• Верхний модуль – 1 шт.
• Опора малая – 1 шт.
• Опора большая – 1 шт.

Сборка металлического каркаса

Начинаем с нижнего модуля, вставляем модули друг в друга (не забываем про опоры).

Примечание: если полы уже чистовые, то рекомендуем под нижний модуль и опоры подложить гофрокартон, чтобы не поцарапать полы.

Примечание: если полы не ровные, то рекомендуем при монтаже использовать дополнительные опоры (винтовые домкраты).

Примечание: при необходимости подрезаем опоры в нужный размер болгаркой или ножовкой по металлу.

Крепление верхнего модуля

Возможен вариант крепления верхнего модуля ниже уровня пола, если такое позволяет перекрытие. Данный вариант позволяет сэкономить пространство занимаемое лестницей.

Примечание: обращаем Ваше внимание на то, что именно верхняя  ступень в уровень пола, а не верхний модуль.

Примечание: не забываем проверять уровень установки.

Примечание: металлокаркас должен находиться по центру ступеней. Исключение составляют забежные ступени, т.к. они дополнительно крепятся к стене уголками.

Придание формы металлокаркасу

Шаг 1 Шаг 2 Шаг 3 Шаг 4

Шаг 1. Cдвигаем полученную колону из модулей непосредственно в проём. Закрепляем верхний модуль таким образом, чтобы верхняя ступень встала в уровень пола второго этажа.

Шаг 2-4. Вытягиваем металлический каркас. Придаём необходимую форму согласно проекту.

Фиксация модулей между собой

Для придания каркасу жесткости,  нам необходимо скрепить все модули между собой. Для этого выполняем следующие действия:

— сверлим по 2 отверстия в модулях со стороны стены сверлом ø8,5 мм.

— вставляем снаружи болт М8, внутри  шайбу и гайку М8. Зажимаем винтовую пару.— в местах, где установлены опоры, сверлим по 2 отверстия со стороны стены сверлом ø6,8 мм.

— нарезаем резьбу М8 в просвер-ленных отверстиях метчиком.

— в нарезанные резьбовые отверстия вкручиваем болты М8.

Примечание: обязательно проверяем уровень.

Примечание: на модуле, который сверлим, обязательно должен быть уровень.

Примечание: перед нарезкой резьбы капаем на метчик несколько капель нигрола, либо другого масла.

1. После того, как все модули и опоры жестко держатся друг с другом, прикручиваем опоры к полу с помощью дубель-гвоздей или анкеров.

2. В последнюю очередь крепим нижний модуль к полу с помощью дюбель-гвоздеи или анкеров.

Примечание: обязательно проверяем уровень.

 Крепление ступеней

Установка ступеней: ставим ступени на металлокаркас и размечаем отверстия под крепление.

Просверливаем намеченные отверстия сверлом ø5,8 мм на необходимую глубину (сверло с ограничителем).

Примечание: обязательно сверлим отверстие сверлом ø5,8 мм, иначе ступень может треснуть при закручивании саморезов.

Прикручиваем ступень к модулям (6 саморезов в одну ступень).

Данную операцию проделываем со всеми ступенями.

Примечание: не забываем прикре-пить забежные ступени к стенам при помощи уголков.

Испытания

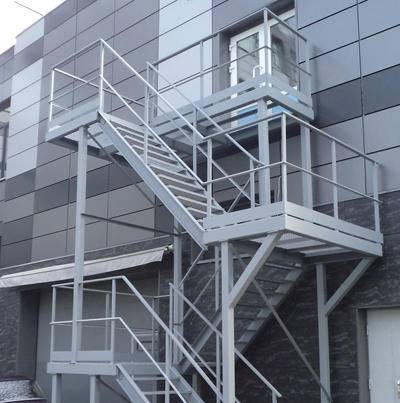

Испытание внутренних маршевых лестниц зданий, сооружений, используемых для эвакуации, и выполненных из железобетонных конструкций, как правило, производится аккредитованными лабораториями строительного контроля при признаках потери целостности, изменениях геометрических размеров, потере несущей способности.

Случаи такие на практике не происходят не столь часто, но имеют место. Гораздо чаще необходимы испытания внутренних и наружных эвакуационных лестниц, выполненных из стальных конструкций. Первые также проверяют на сохранность слоя огнезащитной штукатурки, других огнестойких покрытий, красок.

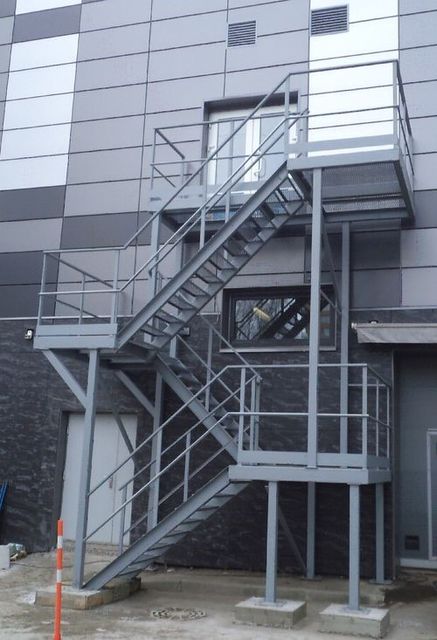

Наибольший же интерес у читателей, в том числе у собственников объектов недвижимости, руководства предприятий (организаций), вызывает необходимость проверки наружных эвакуационных лестниц зданий.

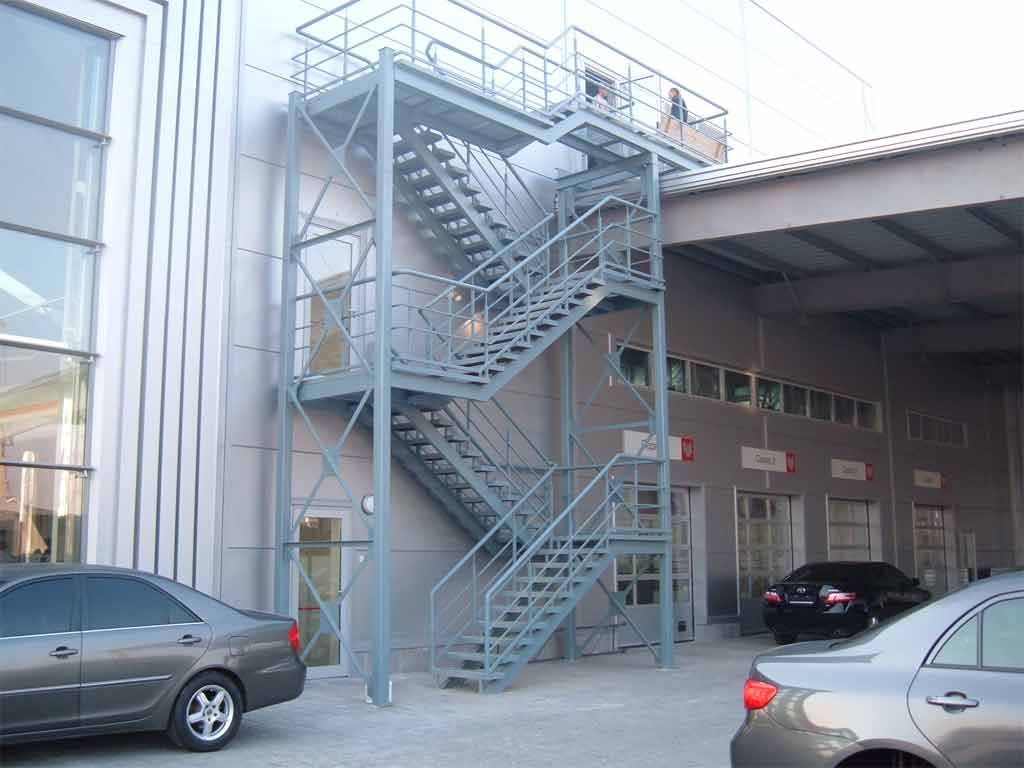

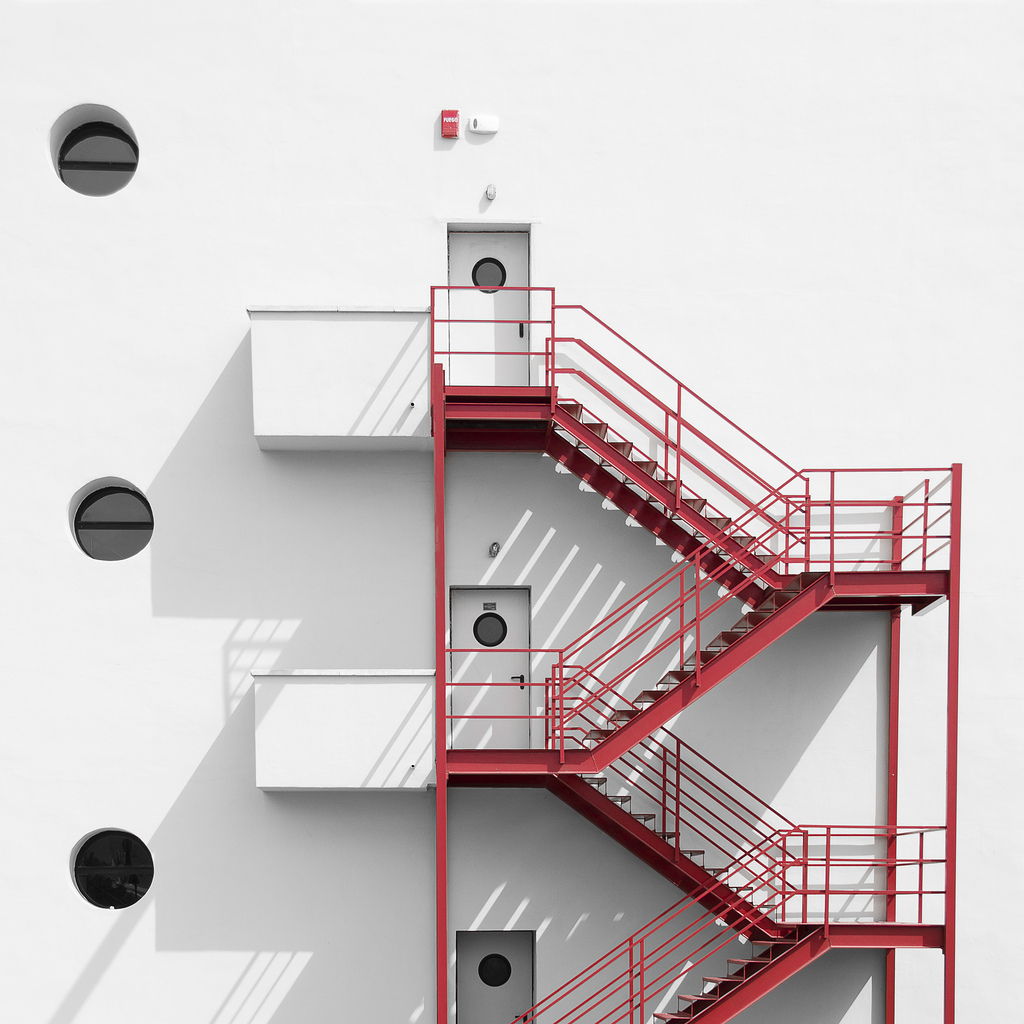

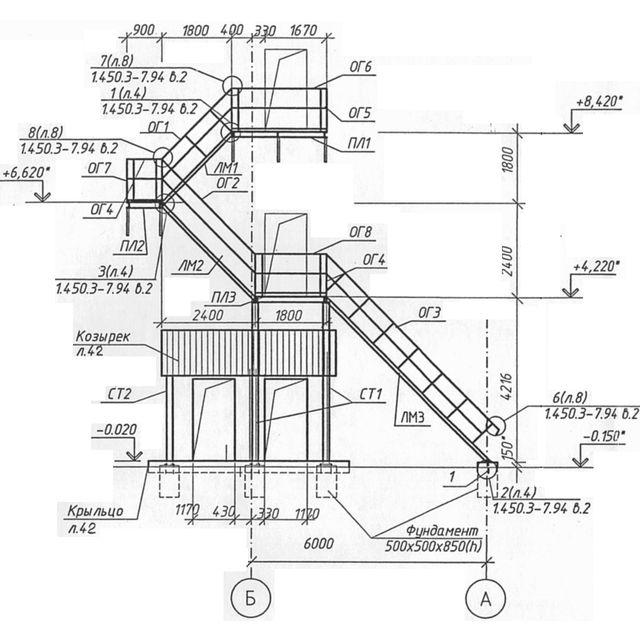

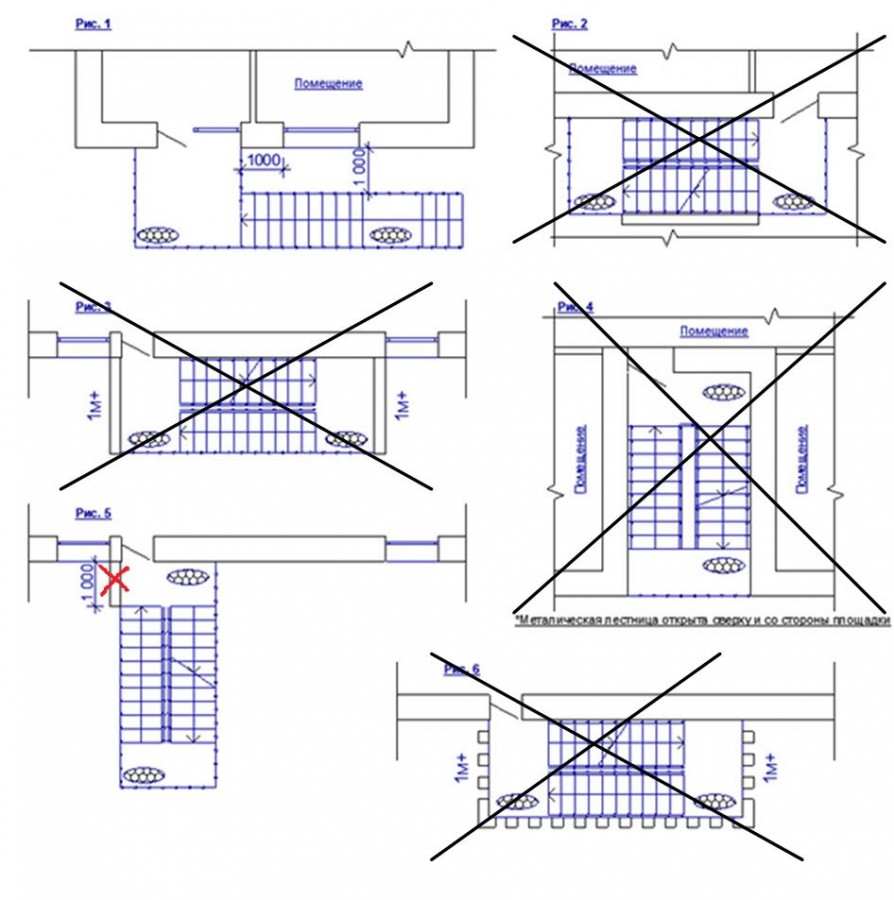

ГОСТ Р 53254-2009, регламентирующий методики испытаний наружных стационарных пожарных лестниц, в пункте 1.1 прямо указывает, что его требования распространяются на пожарные вертикальные и маршевые лестницы, том числе эвакуационные и на аварийных выходах, устанавливаемые снаружи общественных, жилых, промышленных объектов защиты.

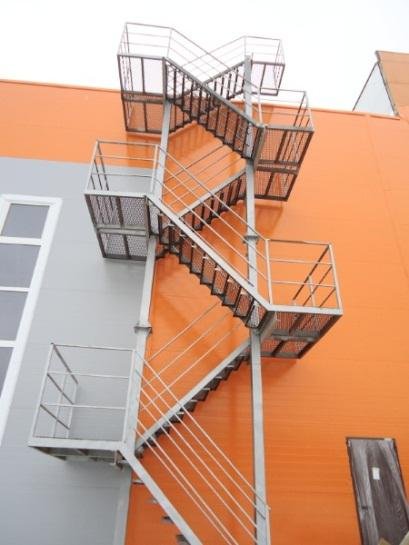

Поэтому уверения о том, что существуют требования противопожарных норм о проверке только наружных пожарных, но не эвакуационных лестниц, беспочвенны. Стоит также обратить внимание, что наружные лестницы на аварийных выходах – это, в том числе и лестницы на лоджиях, балконах многоэтажных жилых домов, так же подлежащие регулярным испытаниям.

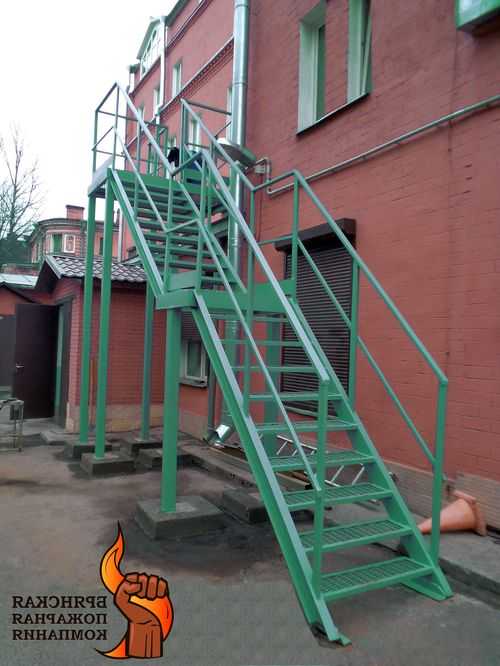

Периодичность проверки наружных эвакуационных лестниц согласно ГОСТ Р 53254-2009:

• во время сдачи зданий, сооружений в эксплуатацию;
• не реже 1 раза в году обследование на целостность металлических конструкций, составив об этом мероприятии акт;
• не реже 1 раза в пятилетие периодические испытания, по результатам которых следует составить протокол, форма которого приведена в этом стандарте.

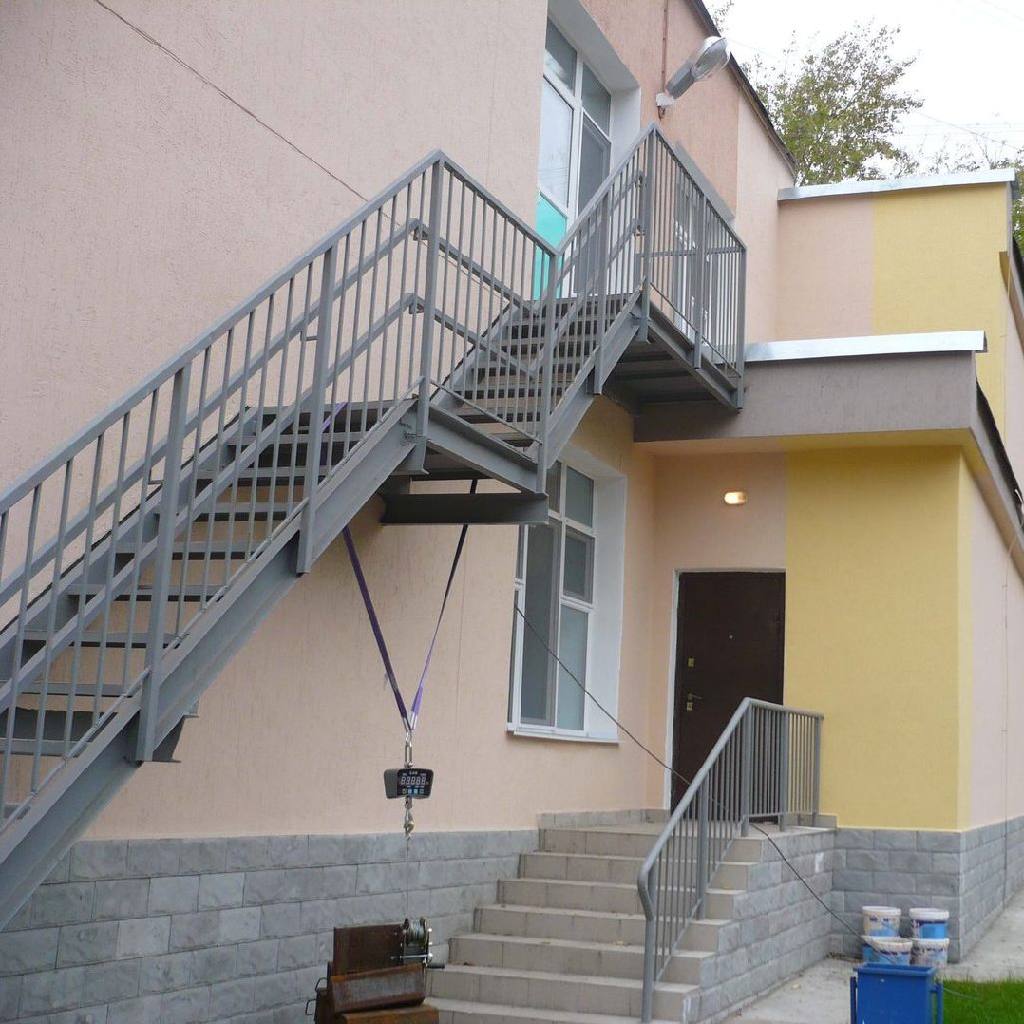

Для проведения испытаний как наружных пожарных, так и эвакуационных лестниц не требуется лицензия МЧС России, но необходим обученный персонал, а также материально-техническая база – аттестованное испытательное оборудование, набор проверенного измерительного инструмента.

На практике в основном такие испытания проводят те же специализированные организации, которые выполняют работы по всему спектру противопожарных услуг, в том числе в рамках договорных отношений по пожарному аутсорсингу.

Схемы лестниц для подъема на второй этаж

Чтобы самостоятельно построить межэтажный переход, нужно выбрать подходящую конструкцию, которая поместится на выделенной площади и при этом будет безопасной в эксплуатации. Но сначала стоит разобраться в названиях элементов и деталей лестниц:

• тетива (иначе – косоур) – продольная балка, служащая опорой для ступеней;
• проступь – верхняя плоскость ступеньки;
• подступенок – проем между двумя проступями;
• опорный столб применяется в некоторых конструкциях для монтажа косоуров или ступеней;
• балясина – вертикальная опора для перил.

Для организации подъема на верхний этаж частного дома принято строить лестницы 4 видов:

1. Прямая маршевая с переходной площадкой или без нее.
2. Поворотная на 90 или 180° с забежными ступенями.
3. Винтовая.
4. Компактная лесенка «гусиный шаг».

Справка. Ради экономии полезной площади и строительных материалов перечисленные сооружения размещаются вдоль стен. Исключение – винтовая конструкция, располагаемая в любом удобном месте, хоть посередине прихожей или зала.

Простая лестница на второй этаж состоит из одного марша с перильным ограждением. Изготовить ее несложно, но при высоте потолков больше 2,5 м постройка займет значительную площадь.

Устройство поворотных (забежных) ступеней позволяет эффективно использовать всю длину лестницы и таким образом уменьшить размеры пролета. Сборка подобного сооружения несколько усложняется за счет установки опорного столба и изготовления фигурных ступенек клиновидной формы.

Изготовить винтовую конструкцию с нуля достаточно сложно, а вот лесенка «гусиный шаг» строится по той же технологии, что и обычные маршевые подъемы.

Примечание. Обычно домовладельцы покупают винтовые лестницы из металла, дерева и стекла в виде готовых комплектов, монтируемых на месте. Сейчас в продаже нетрудно найти красивые изделия, гармонирующие с любым интерьером, но подобное удовольствие дешевым не назовешь.

Чтобы окончательно выбрать подходящую схему лестницы на второй этаж, следует выполнить расчет размеров и числа ступенек.
