Ввод коммуникаций через фундаментную плиту

Дренажная система вокруг фундамента

Строительство частного дома начинается с возведения фундамента. На подготовительном этапе собирается дополнительная информация:

• тип грунта: каменистый, глинистый, песчаник, супесь, гравий;
• уровень залегания грунтовых вод на участке;
• места максимального скопления влаги;
• точка промерзания почвы.

На основании полученных данных выбирается подходящий тип фундамента и рассчитывается его размер. Дренаж вокруг дома является обязательным условием для участков, где грунтовые воды залегают достаточной близко. Владельцы загородной недвижимости должны серьезно относиться к вопросам устройства системы водоотведения. Это особенно актуально, если техническое подвальное помещение расположено:

• ниже уровня грунтовых вод;
• в глинистой и суглинистой почве;
• на глубине более 150 см от линии горизонта;
• возвышается над уровнем грунтовых вод менее, чем на 50 см.

Устройство дренажной системы вокруг фундамента требуется для участков, на которых в периоды усиленного таяния снега и сезона дождей уровень грунтовых вод систематически превышает критические показатели. Ландшафт таких участков выглядит заболоченным, здесь не растут деревья и кустарники, распространена осока, камыш, сорная трава.

Правила подготовки к дренажным работам

Если вы оценили положение на своём участке и поняли, что без вмешательства никуда, то прежде, чем приступить к дренажу фундамента своими руками, следует оговорить ещё некоторые правила.

1. Во-первых, все работы должны проходить летом – по понятным причинам.
2. Во-вторых, следует понимать, что процесс будет трудоёмким и долгим от 2 до 3 месяцев.
3. В-третьих, необходимо позаботиться о предохранении дренажной системы от попадания в неё влаги, если погода испортится. Например, устроить навес из полиэтилена или досок.
4. В-четвёртых, если у вас слабый грунт, нужно заранее позаботиться об его укреплении удерживающими конструкциями.
5. В-пятых, неплохо будет откопать фундамент и осмотреть его глубину и форму.
6. В-шестых, в земельном кадастре потребуется узнать расположение подземных источников и грунтовых вод.
7. В-седьмых, понаблюдайте, где на вашем фундаменте скапливается больше влаги.

И наконец, заранее подготовьте схему труб, колодцев и т.д., запаситесь всем необходимым для дренажа.

Виды и особенности пластовых дренажей

Рассматриваемый вариант дренажной системы представляет собой искусственный фильтрующий слой, расположенный под плитой фундамента либо в основании здания. При его устройстве используется:

• крупнопористый грунт;
• геокомпозит, состоящий из геофильтра и специальных полимерных плит, либо полотен (перфорированных, пористых, профилированных), способных пропускать влагу.

Геофильтры для пластового дренажа изготавливаются из синтетических материалов, обладающих свойствами водопроницаемости. Их функциями является защита системы от заиливания и вымывания грунта, другими словами – фильтрация и сепарация.

Пластовый дренаж, также как пристенный либо кольцевой, относится к местным системам, помогающим снизить высокий горизонт грунтовых вод. Он обеспечивает защиту отдельных объектов от подтоплений, чем и отличается от общей (головной, систематической) дренажной системы, предназначенной для понижения уровня подземных вод на больших территориях, относящихся к целому микрорайону или кварталу. На участках застройки, где общая система оказывается малоэффективной в силу разных причин, дополнительно организовывают местный дренаж.

Виды дренажа

В зависимости от глубины установки системы водоотведения различают пристенный дренаж фундамента:

• Глубинный, монтируется строго ниже уровня промерзания почвы, с учетом глубины прохождения грунтовых вод, либо с учетом степени осушения слоев почвы;

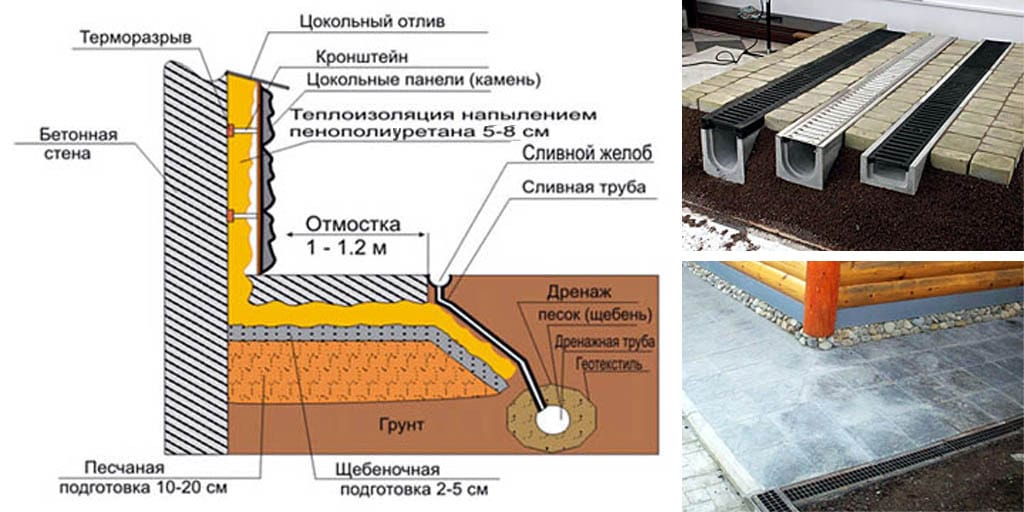

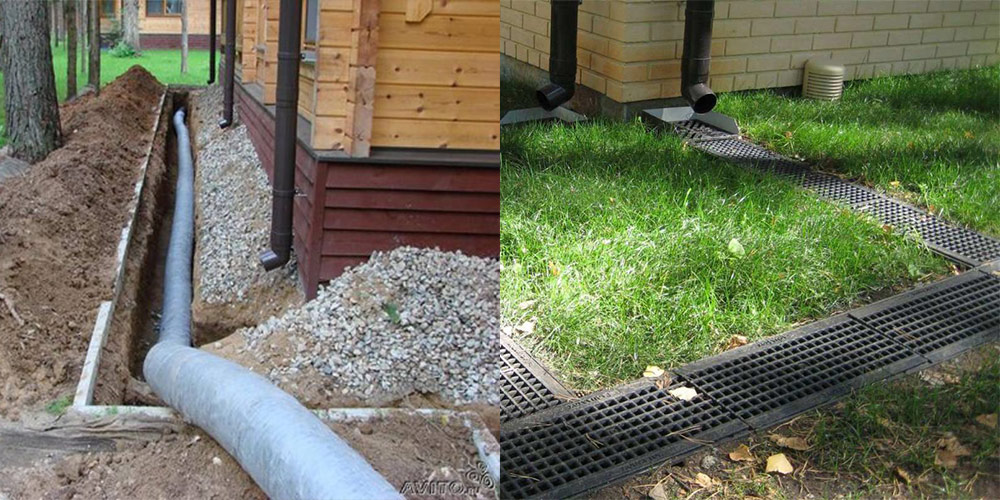

• Поверхностный дренаж выполняет функцию сбора ливневых и сточных вод. Такой тип конструкции применяется чаще всего для защиты от влажности ленточных фундаментов, а его монтаж выполняют по всему периметру отмостки. Система такого водоотведения предполагает удаление капель дождя, которые стекают по стенам здания, попадают на отмостку, а оттуда в дренажную систему.

Каждый из таких типов дренажа может быть как кольцевого типа, так и пластового.

Схема кольцевого типа представляет собой замкнутый контур, опоясывающий здание по периметру. При глубинной системе укладки, такую конструкцию может также укладываться радиальным способом по всей плоскости сооружения.

Построить пластовый дренаж целесообразнее всего в случае Фундамента постройки типа «шведская плита». Он закладывается на уровне ниже, чем плоскость фундамента. Особенность технологии его заложения состоит в том, что на песчано-гравийную подушку укладываются водоотводящие трубы, сверху которые накрыты плитой фундамента.

Способы дренажа

Произвести дренаж можно несколькими способами, и какой из них выбрать, решают исходя из условий участка и личных пожеланий. Всего существует три способа укладки дренажа фундамента. Это:

• • кольцевой дренаж – этот тип защиты применяют, если защитить от воды требуется одну постройку, находящуюся на песчаных водоносных грунтах. В этом случае уровень воды уменьшается внутри круга дренажной системы;
• • пристенный дренаж фундамента – требуется при строительстве на грунтах, имеющих низкую водопроводность;
• • пластовой дренаж – представляет собой дополнительную защиту и обустраивается вместе с одним из двух вышеперечисленных видов.

Выбрав оптимальный вариант дренажа фундамента, можно избежать множества проблем.

Компоновка

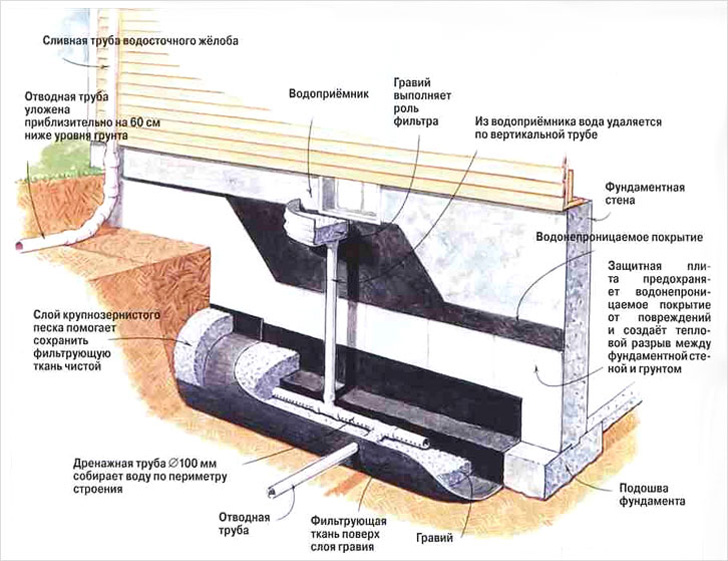

Дренажная система вокруг дома

По большому счету, выполнить пристенный дренаж несложно, главное, выполнять все работы поэтапно, в следующем порядке:

• Во время создания песчаной подушки, надо тщательным образом вымерять перепады по высоте в разных местах, используя нивелир (геодезический прибор, измеряющий разницу высот на отличающихся отметках). На отмеченных местах устанавливают метки, или вехи. Там, где глубина меньше необходимой, следует досыпать песка, где она больше – срезать грунт. Так получится равномерный уклон, по которому можно уложить трубы так, чтобы вода по ним стекала равномерно, без применения насоса.
• Сверху слоя песка обязательно нужно расстелить геотекстильное полотно, после чего высыпать на него вымытый гравий. Когда гравий рассыпан, в нем делают углубление, в котором будет проложена дренаж. Во время укладки необходимо следить, чтобы уклон был одинаковым по всей длине траншей.
• На гравий надо уложить перфорированные трубы из поливинилхлорида. Отверстия в них должны иметь размер, который не даст мелким частицам гравия образовать засор.
• По завершении всех соединений проверяем общий уклон в целом. Сделать это можно, натянув шнур. На каждой паре метров уклон должен увеличиваться на 2 см. То есть через 2 м дренажный отвод опустится на 2 см, через 4 м – на 4 см, и так далее.
• На углах используем тройники, чтобы угловых стыков, а вверх вывести вертикальную трубу, у которой будет плотно закрывающаяся крышка. Благодаря таким отводам, установленным на каждом углу, систему будет легко делать промывку от попавшего мусора или ила.
• Укладываемые в траншеи трубы, обмотываются геотектсилем, причем обмотка должна быть без пропусков. Также в нее не должен попасть гравий или песок. Чтобы геотекстиль не размотался, его завязывают капроновой ниткой.
• После обмотки делается засыпка чистым гравием, слоем толщиной около 17 см. Получившуюся подушку из гравия необходимо накрыть тем же геотекстилем, чтобы предотвратить попадание в отверстия грунта.
• Поверх гравия насыпают речной песок крупной фракции, который даст возможность дополнительно фильтровать сточные воды.
• Выпуск трубы канализации отходящей от дома, необходимо обязательно утеплить. Для этого можно использовать пенопласт толщиной не менее 20 см.

Строительство прифундаментного дренажа —  основные этапы

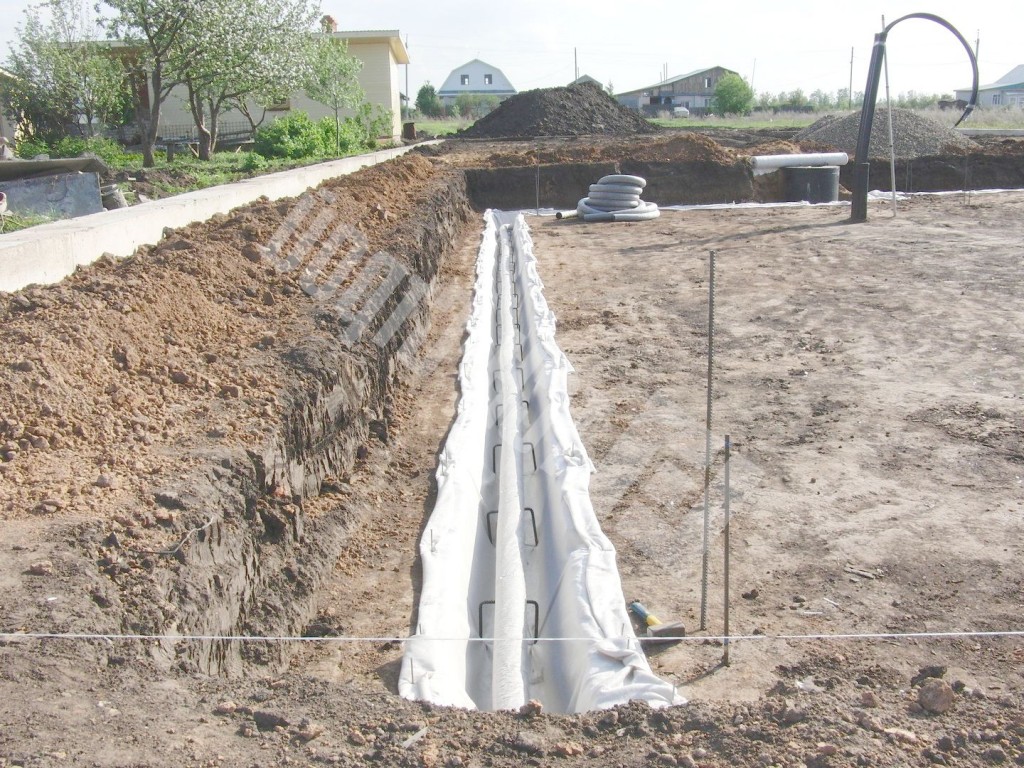

Сооружения дренажа фундамента строения начинается с земляных работ. Если выбрана прифундаментная система, то на дне котлована отрывается траншея квадратного сечения 50х50 сантиметров. Грунт утилизируется. Если выбрана обводная система, то на расстоянии до 3 метров от стены фундамента роется траншея глубиной до подошвы + 50 сантиметров с трапецеидальным сечением и шириной у дна 50 сантиметров.

Сборка дренажного трубопровода

После завершения земляных работ нужно заняться прокладкой дренажного трубопровода. Он опоясывает фундамент и уходит в дренажный колодец, отстоящий от периметра основания на расстоянии, как минимум 10 метров. Поэтому перед укладкой дренажного трубопровода нужно позаботиться о строительстве колодца и откапать траншею под магистраль.

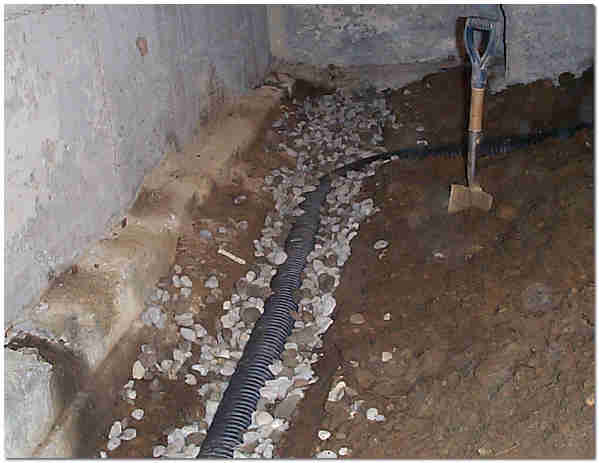

Дренажные трубы укладываются на дно траншеи, поверх 15-сантиметровой щебневой подсыпки, которую, в свою очередь, насыпают на геотекстильную мембрану, предотвращающую «забивание» щебневого фильтра песком.

Уклон трубы – 3-4 градуса – формируют с помощью подсыпки.

Трубы соединяют уголками, а вход в магистраль оформляют с помощью тройника. После завершения сборки дренажного трубопровода на дно траншеи досыпают 35-40 сантиметров щебня, укрывая финальную подсыпку геотекстилем.

Оставшийся объем заполняют влагопроницаемой смесью, состоящей из крупнозернистого песка и гравия. Причем введение смеси в пристенную траншею осуществляется лишь после обустройства вертикальной гидроизоляции и теплоизоляции фундамента.

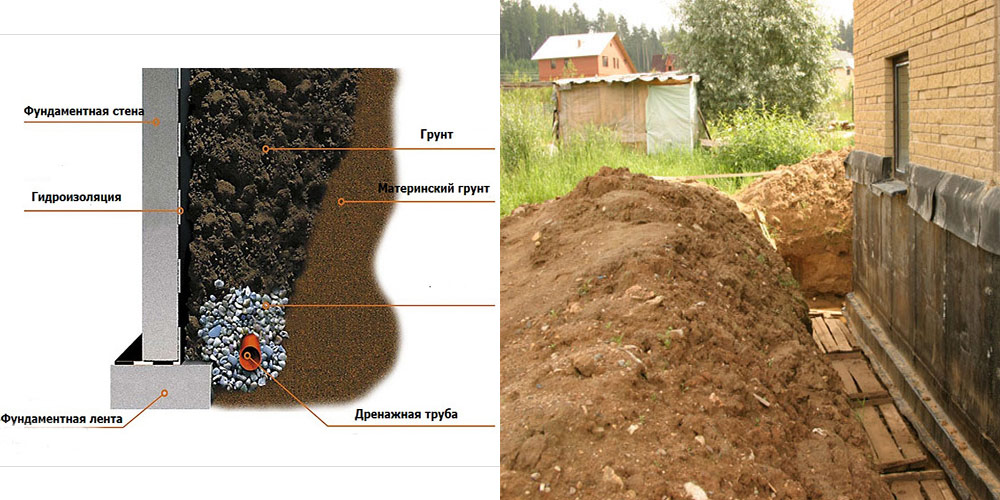

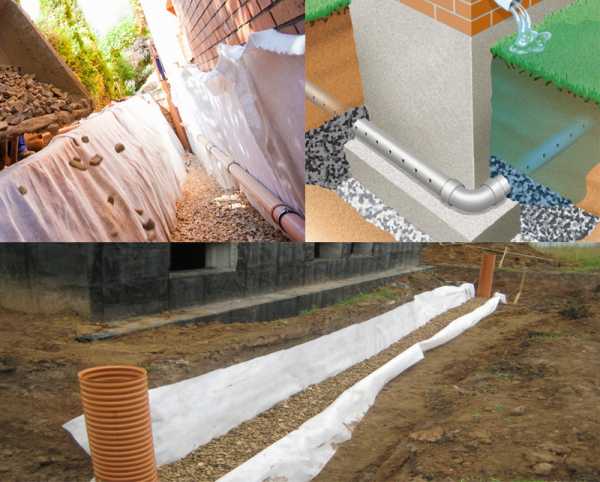

Пристенный дренаж фундамента

Пристенный дренаж фундамента призван отвести воду от фундамента дома, что позволит обеспечить защиту фундамента от разрушения. Устройство дренажной системы выполняется вокруг дома по периметру. Существует два способа отвода грунтовых вод от дома:

1. Открытый,
2. Закрытый.

Поэтому дренаж для фундамента выполняют закрытым.

• Facebook
• Twitter
• Google+
• LiveJournal
• VKontakte
• Blogger

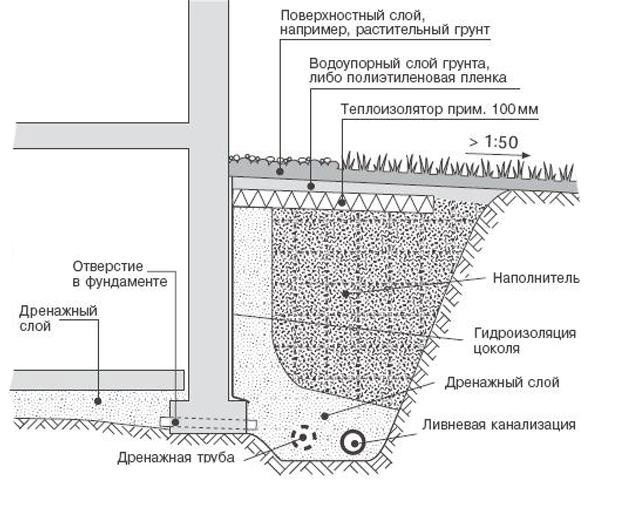

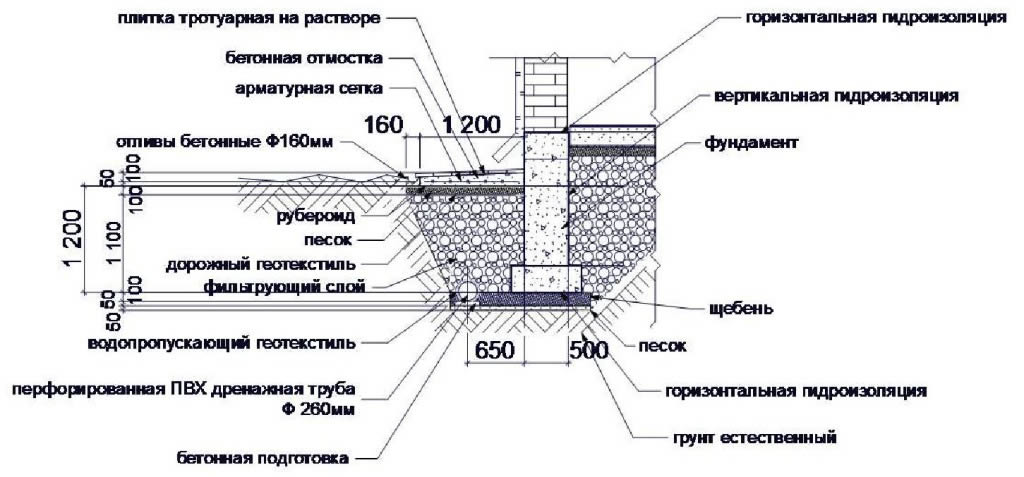

Схема дренажа фундамента: просто и понятно

Схема дренажа фундамента должна учитывать:

• Расстояние трубы от фундамента. Оно должно быть не больше толщины фундамента.
• Глубину залегания трубы. Следовательно, и глубину траншеи. Дренажная система должна располагаться ниже уровня фундамента. Кроме этого, глубина заложения труб должна учитывать глубину промерзания грунта. Трубы прокладываются ниже этой отметки на 50 см.
• Наличие (отсутствие) сливного трубопровода;
• Расположение смотровых колодцев.

И поскольку процесс выкапывания канавы для дренажа трудоемкий, целесообразно выполнить устройство дренажа фундамента одновременно с устройством самого фундамента, или сразу после него. Дренажная труба укладывается с небольшим уклоном (достаточно 2-5 см наклона на каждый метр трубы), чтобы скопившаяся в ней вода вытекала в заданном направлении. Пристенная дренажная система фундамента должна располагаться ниже самого фундамента, независимо от того тип выбран: ленточный, плитный или свайный. В траншею настилается геотекстиль. Этот пористый материал играет роль фильтра. Он нужен для того, чтобы в трубу не попадал песок и мелкие фракции содержащиеся в грунте. Сверху на текстиль насыпается гравий размером 15-20мм. Более мелкий перекроет отверстия в трубе. На щебенку укладывается труба. И сверху засыпается щебнем, который укрывается краями геотекстиля.

Степень ее перфорированности зависит от влажности. Строительный рынок предлагает трубы

• с полной перфорацией, когда отверстия располагаются по всему периметру трубы под углом 60 градусов и в шахматном порядке, по длине отверстия располагаются на расстоянии 10-20 см.
• С частичной перфорацией предусматривающей наличие 3-х дырочек только на верхней половине трубы также под углом 60о и на расстоянии 10-20 см.

Важное замечание. Дренажная труба ни в коем случае не должна выполнять функцию ливневой канализации, в нее нельзя присоединять дождевые водостоки с кровли дома. Причина кроется в перфорированности дренажной трубы.

• Facebook
• Twitter
• Google+
• LiveJournal
• VKontakte
• Blogger

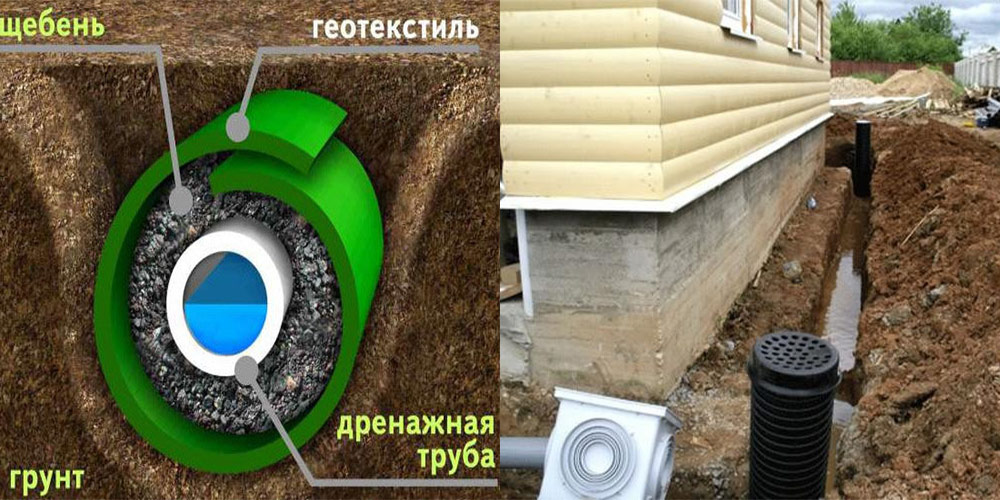

Геотекстиль. Этот пористый материал играет роль фильтра при устройстве дренажа

В процессе переполнения дренажной системы водосточная вода попадает из трубы в грунт, что приводит в нем к повышенному содержанию влаги.

Но водосточные глухие трубы можно проложить рядом с перфорированными, или над ними, вторым ярусом. Это позволит не выкапывать лишние канавы.

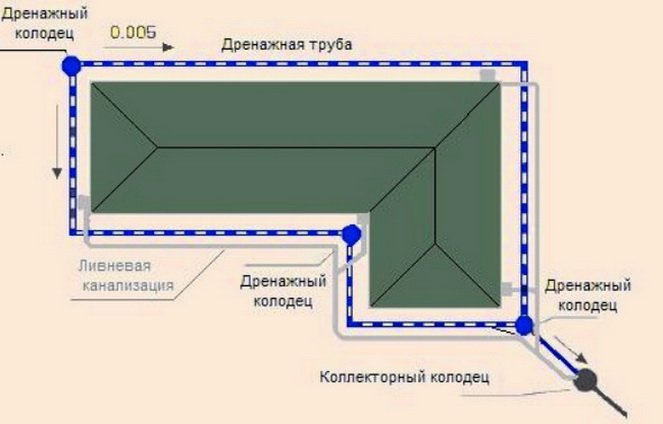

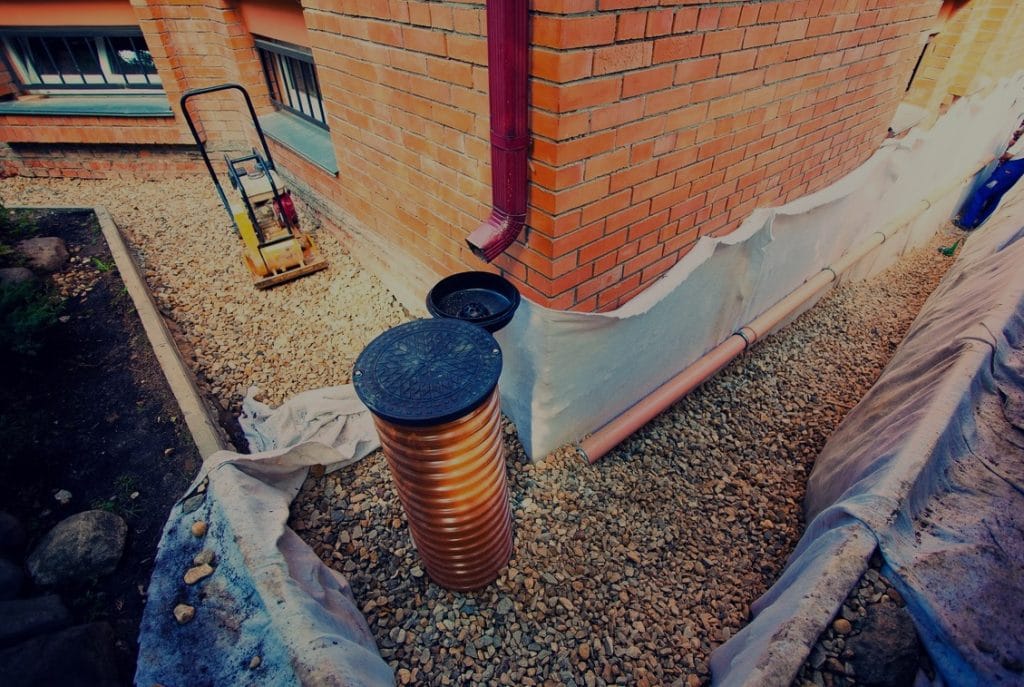

По углам дома следует предусмотреть смотровые колодцы, в которые входят трубы. Сейчас дренажные смотровые колодцы из пластика приобретаются на строительном рынке вместе с трубами и геотканью.

Особенности разводки коммуникации под плитой

Собственный благоустроенный дом – мечта любителей загородной жизни. В готовом виде, на картинке, все выглядит красочно. Но чтобы создать комфортные условия для жизни, нужно многое учесть и, в первую очередь, позаботиться о проведении коммуникаций.

Коммуникации, они же инженерные системы, включают в себя:

●     Электрическую сеть

●     Водопровод

●     Канализацию

●     Отопительную систему

Бесперебойная работа, долговечность и безопасность этих систем зависит от правильности проектирования и монтажа. Коммуникации требуют значительных финансовых вложений. Стоимость составляет от 25% до 40% от общей стоимости дома, который собираетесь строить.

Лучше довериться специалистам и сэкономить время, нервы и деньги, обеспечив надежность и безопасность дома по оптимальной цене в АСП ДСК.

Проектирование

 Даже если, по причине недостатка денежных средств, планируется постепенный монтаж, наши специалисты учитывают и это, согласовывая проект с заказчиком.

Лучше позаботиться обо всем заранее, нежели впоследствии выдалбливать необходимые технические отверстия в фундаменте. Затраты в этом случае будут немалые.

Что необходимо предусмотреть в проекте:

●     Место для дома, гаража и дополнительных хозяйственных построек на участке. Поможет определить длину подводящих путей к колодцу, скважине и септику

●     Померить расстояние до ближайшего столба линии электропередач

●     Рассчитать нагрузки на электрическую сеть. От этого зависит выбор оборудования для ее монтажа

●     Рассчитать потребление энергии и воды. В зависимости от площади строения, способа отопления, точек для водозабора и количества жильцов данные будут отличаться

●     Определиться, как будут проложены провода, трубы и прочие коммуникации. Они будут доступны и на виду или же их скроют, проведя сквозь стены? Где лучше всего их заводить?

●     Ну и наконец, определиться с материалами и комплектующими для монтажа.

Ввод канализации и водопровода

Если в проекте фундамент из плавающей плиты, инженерные системы будут проводиться до подстилающего слоя и перед монтированием арматурной сетки. Это связано с особенностями технологии строительства.

Для подведения канализационной системы:

●     Роют траншею, глубина которой не менее 0,7 м, в месте пересечения с фундаментом здания

●     Трубы от здания до септика прокладываются под углом не более 7 градусов

●     Если же угол внутри помещения превышает 7 градусов, стоки собираются горизонтальными линиями и сбрасываются в вертикальный стояк, который соединяется с трубой наружной канализации

Место ввода трубы должно быть прочным, чтобы ее не раздавило при усадке здания. Для этого используется металлическая труба (проходная гильза), диаметр которой в 2 раза превышает диаметр трубы водопровода или канализации. Гильза заделывается материалом, который способен обеспечить максимальную герметизацию.

Если плитный фундамент уже залит, нельзя нарушать его целостность, так как это несущая конструкция. Для подземного ввода коммуникаций существует единственный выход – наклонное бурение. Но эта технология применяется крайне редко из-за своей дороговизны.

В основном, канализационные и водопроводные трубы проводятся через цоколь или стены. Последовательность работ следующая:

●     Сооружение кессона прилегает вплотную к стене

●     Коммуникации углубляются

●     Запорная арматура, счетчики, фильтры монтируются внутри кессона

●     Сверху конструкции строится легкая будка, которая в зимнее время постоянно отапливается

Особенности ввода электрического кабеля

Электрический кабель вводится отдельно от канализации и водопровода. Для этого заводится отдельная труба, которая выходит к месту, где будет расположен электрический щит. Он размещается на расстоянии не менее одного метра от труб других коммуникаций.

Особенности газификации

Нельзя прокладывать газовые трубы под плитой фундамента или на его пересечении. Газовая труба заводится снаружи, через стену. Для этого используется специальный стальной футляр, концы которого должны выступать на 0,03 м и более.

Дренаж фундамента своими руками

yandex_partner_id = 53889;
yandex_site_bg_color = ‘ffffff’;
yandex_ad_format = ‘direct’; yandex_font_size = 1.0;
yandex_direct_type = ‘vertical’;
yandex_direct_border_type = ‘ad’;
yandex_direct_limit = 1;
yandex_direct_title_font_size = 2;
yandex_direct_links_underline = true;
yandex_direct_bg_color = ‘ffffff’;
yandex_direct_border_color = ‘ffffff’;
yandex_direct_title_color = ‘0C77EC’;
yandex_direct_url_color = ‘000000’;
yandex_direct_text_color = ‘000000’;
yandex_direct_hover_color = ‘CC0000’;
yandex_direct_favicon = true;
yandex_no_sitelinks = true;
(»);

Подготовительные работы

Перед тем как делать дренаж под фундамент, нужно провести его гидроизоляцию. Базис подготавливается следующим образом. Сначала при необходимости он откапывается по периметру. Освободившиеся плиты следует очистить от земли и слоя старой гидроизоляции. Когда это будет сделано, нужно дать время, чтобы фундамент как следует просушился. Для гидроизоляции можно использовать любой подходящий для этой задачи материал. Тем не менее, рекомендуется отдать предпочтение битуму, который дополнительно утепляется гравием. Гравий является важным компонентом, т.к. именно он создает дренирующий слой, обеспечивающий надежный отвод влаги от базиса.

Поэтапное возведение дренажной системы

Прежде чем приступить к работе, убедитесь, что у вас имеются все необходимые материалы. В частности, понадобится кирка, штыковая и совковая лопата и перфоратор. Для вывоза грунта и подвоза щебня нужна будет тачка.

Порядок работ:

При выполнении кольцевого дренажа фундамента нужно обязательно установить смотровые колодцы. Для их размещения существуют некоторые рекомендации. Подобные конструкции рекомендуется устанавливать по углам постройки. Устройство дренажа фундамента цоколя подразумевает установку приемных (2 шт) и смотровых колодца (4 шт).

Если планируется установка коллекторного колодца, то изначально проделываются отверстия нужного размера. В них будут в дальнейшем вставляться дренажные трубы. Когда отверстия будут готовы, в них монтируются манжеты. Чтобы дно получилось более надежным, его следует покрыть битумной мастикой, после чего монтируют монолитные стены или бетонные кольца. Когда монтаж будет закончен, промежутки между стенами и почвогрунтом нужно уплотнить. Для этой цели в эти промежутки засыпается сначала щебень, а затем песок. Когда это будет сделано, насыпь утрамбовывают, а колодец закрывают люком.

Если работа будет сделана качественно, то в будущем можно не бояться за гниение элементов постройки и появление на них плесени. Для этого нужно строго придерживаться рекомендаций, которые дают специалисты. Кроме того, следует соблюдать все необходимые правила, в частности, следить за углом наклона и диаметра труб, а также за тем, чтобы расстояние от труб до грунта было в пределах допустимого. Монтаж своими руками позволяет сэкономить немало финансовых средств.

Пластовый дренаж под фундаментной плитой

Дренаж для фундаментной плиты

Дренаж под фундаментной плитой призван обеспечить сохранность структуры основания при контакте с водой. А еще точнее – убрать воду и предотвратить ее воздействие на фундамент.

Возведение зданий и сооружений осуществляется в самых разных условиях. Предпроектные изыскания призваны составить актуальную картину технических характеристик участка строительства для принятия решения о возможности начала стройки и особенностях ее проведения. Геологические исследования позволяют составить схему расположения и полные характеристики грунтовых вод, в том числе глубину их залегания, свойства и состав воды, интенсивность потоков. Исходя их этих данных, проектировщик может разработать оптимальную систему дренажа фундаментной плиты.

Строительство фундамента на влагосодержащем грунте опасно из-за прямого контакта с водой. Но и сухие глинистые грунты также опасны: они задерживают влагу при выпадении осадков и таянии снега, что провоцирует подтапливание. Поэтому во многих случаях дренаж под плитой фундамента является обязательным элементом возведения дома.

Пристенный дренаж фундамента СНИП

• 4169
• гидроизоляция фундамента дренаж дренаж фундамента

Самое вредное для фундамента явление – грунтовые и талые воды.

Из-за них в сезон снеготаяния возникают подтопления, отсыревают стенки основания, покрываются плесенью.

По капиллярам вода сквозь бетонную толщу поднимается к другим конструкциям дома, разрушает и их тоже.

Чтобы защитить постройку от этих факторов, необходимо устройство дренажной системы водоотвода от фундамента зданий.

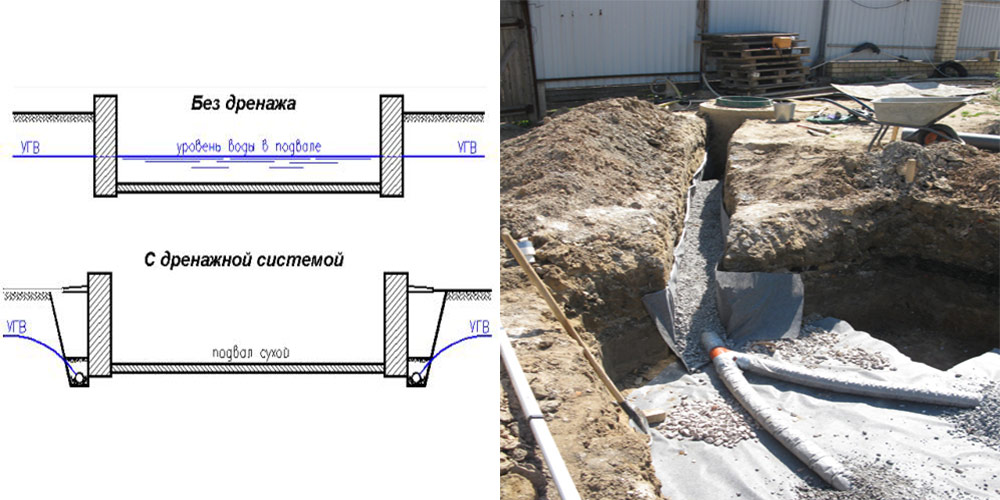

Схема дренажа фундамента

Основная причина аккумуляции вод в близповерхностных слоях – высокое залегание водонепроницаемого слоя (например, глинистого).

Вода не уходит глубже, скапливается у поверхности. Назначение дренажа – отводить ее в канализационный колодец, коллектор.

Система состоит из водоводов и накопительных колодцев. Есть несколько вариантов устройства:

• пристенный дренаж фундамента – сравнительно недорогая и несложная в монтаже, при этом эффективная система для участков с глинистым грунтом. Это оптимальный дренаж ленточного фундамента. По периметру дома на 30-50 см глубже подушки укладывают водоотводящие трубы, на углах дома (где трубы соединяются) устраивают смотровые колодцы. В самой низкой точке участка копают откачивающий колодец, из которого вода уходит в канаву, водоем или ливневку – самотеком или с помощью насоса. Стенки колодцев можно выполнить из бетона или приобрести готовые пластиковые;
• модификацией пристенного дренажа является кольцевой. Принципы устройства те же, но система отнесена от фундамента на расстояние до 3 метров. Эта технология применяется, когда уже есть фундамент и отмостка, а дренаж по каким-либо причинам выполнен не был. Но если гидроизоляция цоколя при этом тоже не была выполнена, разумнее демонтировать отмостку, провести работы по всем правилам и выполнить пристенный дренаж. Глубина заложения кольца в любом случае должна быть больше, чем заглубление подошвы фундамента;
• пластовый дренаж под фундаментной плитой. Применяется на переувлажненных глинистых грунтах для плитных фундаментов в тех случаях, когда другие технологии малоэффективны. Это оптимальная защита подвальных и цокольных этажей. Условия выбора дренажа этого типа (СНиП): слоистый грунт из различных водоносных пластов, напорные грунтовые воды, большое заглубление подвала (ниже водоупорного слоя). Здесь тоже существует система отводящих труб по периметру, и, кроме нее, собственно пластовый дренаж.

Дренаж плитного фундамента: особенности — строительство

Фундамент и дренажные системы

• Плавающий плитный фундамент
• Упрощенный вариант монтажа плитного фундамента
• Дренажные системы и их особенности
• Колодец по углам фундаментной плиты
• Дренаж вокруг дома своими руками
• Дренажные колодцы
• Погружные и поверхностные насосы
• Дренаж и его дополнительные системы

Известно, что особенностью плитного варианта фундамента является его большая площадь. Чтобы уменьшить воздействие грунтовых вод на такую конструкцию, под ней необходимо создавать эффективный дренаж.

Схема видов фундамента.

Это обусловлено тем, что под плитой обычно находится слабый грунт, из-за чего, собственно, и выбирают этот тип фундамента, так как даже для небольшого частного дома иной тип на таких грунтах не подойдет. Естественно, что дренаж участка под плитами необходимо заранее хорошо спланировать и выполнить в строгом соответствии с требованиями.

Плавающий плитный фундамент

Этот тип конструкции справедливо называют плавающим, так как его применяют на сжимаемых и размываемых грунтах. Такие грунты перед закладкой фундамента требуют искусственного укрепления. Укреплением грунта под зданием служит утрамбованная песчано-щебеночная подушка, на которой и размещена плита. Особенностью такой конструкции является способность бетонного основания перемещаться вместе с подушкой, плавать под воздействием сил, действующих на него со стороны грунта.

На представлен вариант плитного сильно заглубленного фундамента. Это идеальный, но дорогостоящий вариант. Перед закладкой такого плитного слоеного пирога роют котлован глубиной не менее 1 м, дно которого хорошо утрамбовывают с помощью специальных машин.

Общее представление о заглубленном плитном фундаменте дает. Однако на такое основание придется затратить значительные средства не только на плиту, но и на рытье огромного котлована. Такая прочная конструкция способна выдержать массивные сооружения любого вида.

Схема устройства дренажной системы.

Вариант мелко заглубленного плитного фундамента подойдет для строительства частного дома, если принято решение о возведении его самостоятельно. Котлован следует рыть на глубину примерно 30 см, предварительно спланировав площадку и сделав по периметру глубокую разметку траншеями. Сначала в траншеях делают опалубку и заливают их бетоном, а после уже заливают и плиту. Такой вариант применяют и на вспучивающихся грунтах, которые обладают достаточной подвижностью.

Независимо от выбранного варианта после утрамбовывания дна котлована в нем роют дренажные траншеи.

На показано размещение строения над плитой. В доме, прочно связанном с монолитной плитой, который будет перемещаться вместе с ней, не будут образовываться трещины. На таком фундаменте дом не перекосится, не будет подвержен разломам и деформациям. Одним из условий устойчивости дома на плите и длительной его эксплуатации является правильно выполненный дренаж. Опасность проживания в таком доме заключается еще и в том, что визуально какого-либо перемещения дома обнаружить невозможно. При этом важно помнить, что некачественный дренаж может стать причиной разрушения всей конструкции.

Упрощенный вариант монтажа плитного фундамента

Схема плавающего фундамента.

В предварительно вырытом котловане создают дренажную систему. Затем на дно котлована слоями укладывают щебенку толщиной 40-60 мм, утрамбовывают ее и постепенно создают слой толщиной не менее 200 мм. Щебень заливают слоем бетона толщиной 4 см. После затвердевания бетон покрывают битумной грунтовкой, обеспечивая гидроизоляцию фундамента.

По материалам сайта:

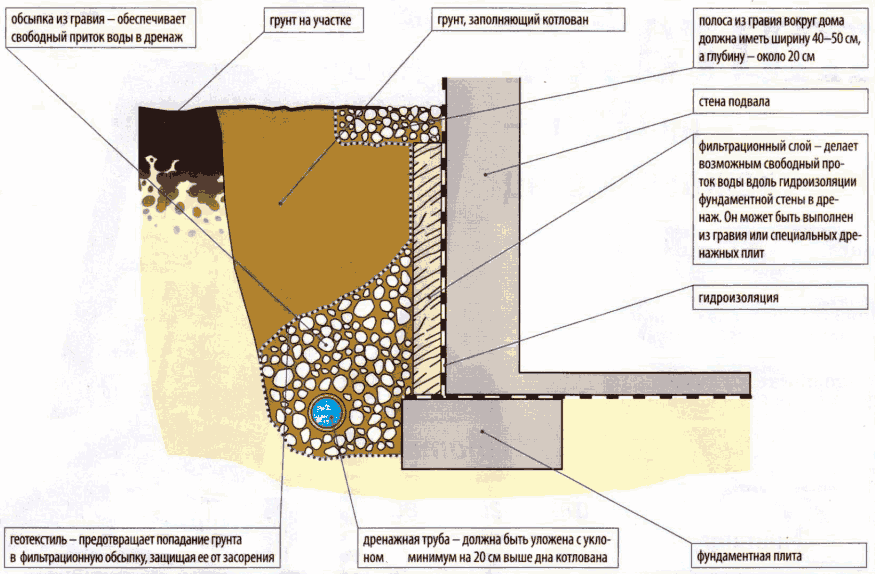

Создание фильтрационного слоя

Дренажные трубы имеют гофрированную форму с продольными рядами отверстий для сбора воды. Для того, чтобы исключить засорение труб песком и мелкими частицами, надо окружить трубы слоем фильтрации.

Наиболее распространенный вариант — слой мелкого щебня, окружающий трубу на 10 см по окружности, завернутый в слой геотекстиля. Получается двойной фильтр — сам геотекстиль задерживает песок и органику, а слой щебня служит дополнительным фильтром, производящим вторичную очистку.

Устройство дренажа для фундаментов разных типов

Дренаж плитного фундамента выполняется таким образом.

После проведения земляных работ

• Присыпают конструкцию гравием, после чего тщательно трамбуют.
• Укладывают трубу, постепенно засыпая ее для надежной фиксации.
• После того, как труба полностью покроется засыпкой, насыпают сверху десятисантиметровый слой песка, который тщательно поливают водой и утрамбовывают.
• Далее следует уложить еще слой геотекстиля, а сверху – слой гравия.
• Не засыпанные участки геотекстиля выводят наверх, укладывают, сверху накрывают двумя слоями утеплителя.
• Монтируют опалубку, которую покрывают пленкой.
• Устанавливают арматуру и заливают всю конструкцию бетоном.

В этом случае также можно покрыть всю конструкцию плиткой, которая должна располагаться на уровне цоколя.

Виды дренажа

В зависимости от глубины установки системы водоотведения различают пристенный дренаж фундамента:

• Глубинный, монтируется строго ниже уровня промерзания почвы, с учетом глубины прохождения грунтовых вод, либо с учетом степени осушения слоев почвы;

• Поверхностный дренаж выполняет функцию сбора ливневых и сточных вод. Такой тип конструкции применяется чаще всего для защиты от влажности ленточных фундаментов, а его монтаж выполняют по всему периметру отмостки. Система такого водоотведения предполагает удаление капель дождя, которые стекают по стенам здания, попадают на отмостку, а оттуда в дренажную систему.

Каждый из таких типов дренажа может быть как кольцевого типа, так и пластового.

Схема кольцевого типа представляет собой замкнутый контур, опоясывающий здание по периметру. При глубинной системе укладки, такую конструкцию может также укладываться радиальным способом по всей плоскости сооружения.

Построить пластовый дренаж целесообразнее всего в случае Фундамента постройки типа «шведская плита». Он закладывается на уровне ниже, чем плоскость фундамента. Особенность технологии его заложения состоит в том, что на песчано-гравийную подушку укладываются водоотводящие трубы, сверху которые накрыты плитой фундамента.

Пристенный, закрытый вариант конструкции

Первый пункт с разметкой такой же, как и в случае с поверхностным расположением. Если в загородном доме дренажная система не была смонтирована изначально при строительстве, то непосредственно вдоль плоскости стены надо прокопать траншею, ниже уровня соприкосновения фундамента с землёй на 30–50 сантиметров.

Важно контролировать, угол уклона в ходе выкапывания и выравнивания траншей, он всегда должен быть направлен в сторону нижней точки.

Нужен ли дренаж, если грунт сухой и хорошо впитывает воду, а дом не подвержен подтоплению? Здесь следует знать, что рельеф местности и состав почвы, как правило, не меняются, но никто не застрахован от климатических изменений, например, сильных осадков. Особенно это важно весной, при таянии снега. Поэтому лучше предупредить возможные неприятности.

Расчет дренажной системы

Когда запаслись всеми необходимыми материалами, можно приступать к расчетам дренажной системы нашего участка. Нам потребуется рассчитать глубину заложения труб и колодцев и оптимальные уклоны трубопроводов.

Обычно дренаж фундамента устраивается на 0,3-0,5 м., ниже опорной конструкции. Трубы следует монтировать под таким уклоном, чтобы вода из них быстро добиралась до коллектора – обычно это 20 мм., для каждого погонного метра.

Необходимо найти высшую и нижнюю точки участка. В верхней (как правило, самый высокий угол постройки) расположим место скапливания вод, а в другой поставим колодец для приёма. Таким образом, мы создадим естественный уклон, что избавит нас от необходимости покупать дополнительные насосы.

Что нам потребуется из инструментов?

2 лопаты – совок и штыковка, кирка, перфоратор и тачка для вывоза земли и привоза щебёнки.

Подведем итог

Профилактика подтоплений фундамента должна быть предусмотрена при строительстве на любых грунтах, поскольку опасность может нагрянуть с внешней стороны от интенсивных осадков и при таянии снега. Не стоит жалеть сил и времени на эти несложные мероприятия. Конечно, меньшие энергозатраты получатся при своевременном обустройстве дренажа при возведении фундаментных стен. Дополнительно не забывайте гидроизолировать внешние стенки эффективными рулонными и обмазочными материалами, подушку поможет защитить выстеленный в несколько слоев рубероид.

Особенности создания пластового дренажа

Перед созданием отмостки для свайного фундамента, требуется тщательно ознакомиться с ее основными техническими характеристиками. Так можно избежать больших ошибок, например, при выборе материалов. Также важно выбрать правильную ширину – одновременно она должна быть не широкой, но достаточной для выполнения своих функций. В основном е ширина зависит от размера карниза: отмостка должна быть шире примерно на 20 см.

Основными слоями элемента являются подстилающий и покрытие. Толщина покрытия должна быть минимум 10 см, иначе конструкция со временем разрушится. Также важно придерживаться необходимого уклона, без которого невозможно обеспечить отвод воды. Минимальный уклон в 2º, однако, лучше делать больше.

Что надо знать при организации дренажа

• Необходимо тщательно продумать расположение колодцев для сбора воды. В среднем для частного дома достаточно шести штук, два из которых являются приемными, а четыре – смотровыми. Удобнее всего колодцы располагать по углам будущего здания.
• При расчете наклона дренажной системы необходимо учесть, где расположен главный колодец. Уклон должен иметь такое направление: от дальнего смотрового, расположенного в углу, к центральному приемному.
• Обязательно следует предусмотреть способы очистки. Это обязательное условие для полноценного функционирования дренажной системы и качественной защиты фундамента от влаги.
