Виды лестниц для крыши: особенности конструкций и монтаж своими руками

Типы чердачных уличных лестниц

Прежде чем начать строительство лестницы, важно определиться с её типом. Некоторые конструкции рассчитаны только на большое пространство, другие могут размещаться даже в узких местах. Также тип лестницы определяет материал, из которого она изготовлена.

• Лестницы с электроприводом. Обычно такие лестницы выдвигаются вертикально, они очень удобны в использовании, особенно тогда, когда у вас заняты руки. Однако сделать подобную конструкцию самостоятельно достаточно сложно, ведь лестница требует наличия электропривода, оптимальной высоты потолка на чердаке, а также умений работать с металлом.
• Лестницы-гармошки. Такие лестницы часто встречаются в типовых магазинных решениях. Все элементы соединены между собой и работают по принципу ножниц. В собранном состоянии такая конструкция абсолютно незаметна. Самостоятельно сделать такую конструкцию, ведущую на чердак, можно, но, как и в случае с лестницами с электроприводом, она требует опыта работы с определёнными материалами.
• Маршевая лестница. Такие конструкции занимают много места, могут иметь от 1 до 3 маршей (площадок), быть цельными или сборными, прямыми или криволинейными.
• Вертикальная лестница. Такие конструкции могут быть сделаны как из металла, так и из дерева, в изготовлении очень просты. В этой статье мы предложим вариант изготовления лестницы на чердак с улицы своими руками именно такого типа.

Устройство

Кровельной либо наружной лестницей именуют конструкцию, которая облегчает подъем и передвижение по крыше на протяжении ремонта, обслуживания, очистке ее поверхности. В большинстве случаев она складывается из вертикальной части, фиксируемой к стенке, и наклонной, установка которой производится вдоль ската. Лестница на крышу складывается из следующих элементов:

• Вертикальных опор. Две вертикальные опоры нужны для закрепления между ними ступеней. Они должны быть ровными и прочными, дабы выдерживать вес человека, делающего обслуживание кровли.
• Ступеней. Ступень находится между двумя опорами лестницы, она может изготавливаться из дерева либо металла. Ступени должны размешаться каждые 30-50 см, дабы возможно было встать от края свеса до конька крыши.
• Перил. Перила нужны для обеспечения безопасности применения лестницы, и облегчения подъема.

Обратите внимание! В соответствии с современным строительным нормам все крыши жилых и производственных сооружений нужно оборудовать наружными лестницами. Установка легкой конструкции не увеличивает нагрузку на фундамент, но значительно облегчает срочный ремонт покрытия, своевременное обслуживание дымоходов либо вентиляционных каналов и очистку поверхности от снега и наледи.

Особенности выбора — виды конструкций

Прежде чем заниматься подбором лестницы следует обратить внимание на ряд важных моментов:

1. Для чего будет использоваться чердачное помещение. В качестве дополнительной жилой зоны или хозяйственного этажа? Определяется интенсивность передвижения. Для жилой зоны дома ставят стационарные конструкции, для хозблока применяются простые деревянные варианты.
2. Наличие детей в доме. Любая лестница – повышенный риск получения травм для любознательных малышей. В таких случаях лучше использовать складные скрытые конструкции или стационарные с поручнями.
3. Отопление дома. Если оно не предусмотрено на чердаке, то проем должен закрываться люком или дверью. Это необходимо для энергосбережения и утепления всего дома.

   Чертеж с размерами складной лестницы на чердак

4. Техническая возможность монтажа. В домах с большой площадью допускается монтаж стационарных конструкций, в маленьких предпочтение отдается складным вариантам.

Все эти моменты помогут быстрее сориентироваться в выборе типа конструкции. Существуют следующие классификации лестниц для чердака:

• По способу размещения:
  • Уличная. В новостройках такой вариант используется больше, как запасной или для ремонта кровли. Неудобно эксплуатировать в непогоду, особенно в зимнее время года;
  • Для помещения. Имеет несколько вариантов исполнения. Более удобны и доступны в процессе эксплуатации;
• По способу фиксации:
  • Переносная. Больше используется, как временный вариант. Неудобна в эксплуатации, не обеспечивает комфорт и безопасность передвижения;
  • Стационарная. Вариант стационарной лестницы на чердак

    Самый безопасный и удобный вид для перемещения между уровнями, но потребует значительных финансовых вложений. Чаще используются винтовые и лестницы «утиный шаг» они более компактны, чем маршевые;

  • Складная. Оптимальный вариант чердачной лестницы. Встречаются следующие типы: складные, выдвижные, откатные, «гармошка». Такие конструкции либо органично вписывают в интерьер, либо они крепятся к люку, складываются и прячутся на чердак;
• По способу изготовления:
  • Заводские модели, отвечающие всем строительным нормам. Если проем на чердаке выполнен по стандартным данным, то установка готовой конструкции не составит особого труда;
  • По индивидуальному заказу. Эти лестницы приобретаются, если есть желание их органично вписать в интерьер дома или обустроить чердачный проем с нестандартными габаритами;

    Пример лестницы на чердак вписанной в интерьер дома

  • Самодельные. Лестницы на чердак такого плана стоят недорого. Отличаются простотой конструкции и сборки.

Чаще встречаются деревянные резные лестницы, металлические лестницы, алюминиевые конструкции. Может комбинироваться металл и дерево.

Виды входных лестниц

Теперь конкретно пробежимся по вариантам существующих лестниц, а их, несмотря на все кажущееся разнообразие, не так уж и много. А если точнее, то два основных вида.

Тумбовые

К «тумбовым» мы относим все конструкции, выполненные в форме закрытых тумб. Рабочая нагрузка в них передается от проступей на фундамент по вертикальному вектору, через стойки или объем массива. При этом выполняться такие лестницы могут как из бетона или кирпича, так и из дерева или металла.

Из бетона

Из кирпича

Из дерева

Из стали

Маршевые

В маршевых лестницах ступени опираются на косые балки, и именно они воспринимают эксплуатационную нагрузку, передавая ее своими торцами на крепежные узлы, а те уже воздействуют на фундамент.

В отличие от тумбовых лестниц, маршевые делятся еще на две подгруппы:

• Косоуровые. Конструкции, в которых предусматривается монтаж ступеней поверх несущих балок.
• На тетивах. В этих ступени зажаты между несущими балками и не имеют торцевых свесов

Что интересно, если кто думает что маршевые пролеты для крыльца можно изготовить только из дерева или стали, то они ошибаются. Находятся застройщики, которые отливают или покупают такие же конструкции, но из бетона.

Ступени на деревянных тетивах

Ступени на металлических косоурах

Бетонный марш для крыльца

Кроме того, при постройке крыльца в редких случаях могут применяться, такие виды лестниц, как:

Винтовые

Забежные

А вот конструкции на больцах, или с «гусиным шагом» мы возле крыльца пока еще не встречали, хотя не исключено, что кто-то из умельцев захочет изготовить такую лестницу в свой дом – не удивимся.

Марш на больцах

Гусиный шаг

Ну что, определились, какие ступеньки будем строить? Тогда переходим к математике и тем несложным нюансам, которые предстоит запомнить.

Требования

Выполняя проектирование и монтаж самостоятельно, придерживайтесь следующих правил:

• ширина — не менее 50 см;
• промежуток между перекладинами – 30—40 см;
• расстояние последних ступеней от конька и края ската – не более 10 см;
• тетивы не давят на изгибы кровельного материала.

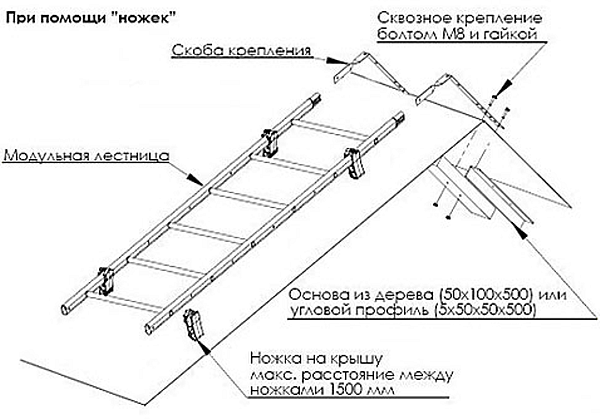

Чтобы изделие надежно закрепилось на скате крыши, нужен крюк, загнутая часть лестницы, за которую конструкция подвешивается к коньку.

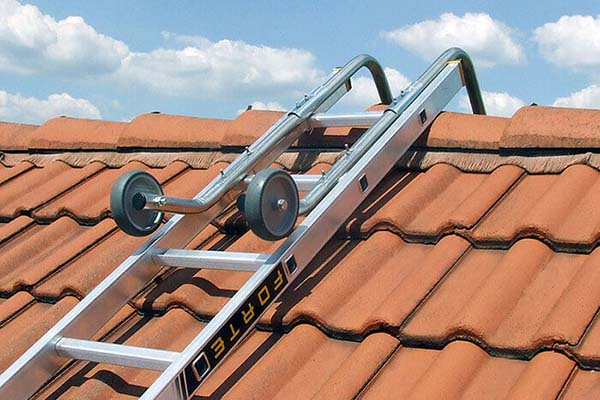

Приветствуются удобные в работе передвижные модели, оборудованные колесиками с фиксаторами.

Важно правильно спроектировать лестницу

Конструкция должна быть прочной, выдерживать вес работник и иметь запас для переносимых грузов.

Сколько стоит сделать чердачную лестницу своими руками

Для изготовления деревянной лестницы на чердак – неважно, обычной маршевой или складной – потребуется не так уж и много инструмента и материалов. Чердачную лестницу можно сделать из обычной сосновой доски, толщина которой – не менее 30 мм. Пиломатериалы обойдутся вам примерно в 20 000 р. Еще 2 000 р. нужно будет потратить на защитный прозрачный лак.

Помимо древесины вам понадобятся карточные петли, саморезы, анкера и крючок с петлей для монтажа крепления нижней части лестницы к стене. Заложим на это еще 2 000 р.

Итого: стоимость самостоятельного изготовления простой чердачной лестницы – ориентировочно 24 000 р.

Как ни странно, но это ощутимо дороже, чем стоят в среднем готовые конструкции – даже с утепленным люком. Это объясняется конвейерным производством, которое по определению позволяет снизить себестоимость изделий, а также наличием у производителей лестниц прямых договоров с поставщиками пиломатериалов, предлагающих оптовые скидки.

Поэтому, возможно, более правильным решением будет приобрести готовую конструкцию. Помимо того, что вам не придется думать, как сделать лестницу на чердак самостоятельно, искать или рисовать чертежи своими силами, покупать пиломатериалы, вы сможете сэкономить и получить изделие более высокого качества.

В чем заключаются преимущества чердачных лестниц заводского изготовления.

1. Более высокое качество.
2. Выбор из разных моделей, исходя из особенностей помещения и требований к лестнице.
3. Возможность приобретения лестницы в комплекте с люком, в том числе утепленным.
4. Наличие лестниц, полностью складывающихся и убирающихся с люком, а также конструкций, оснащенных автоматическим механизмом складывания.

Практически все компании осуществляют доставку своей продукции, а установка чердачной лестницы своими руками не займет у вас много времени: готовые модели привозятся в аккуратных упаковках, снабженные всеми необходимыми инструкциями.

Давайте посмотрим, что и за какую цену можно купить в магазине. Для примера возьмем гипермаркет Московские лестницы с одним из наиболее широких ассортиментов чердачных (и не только) лестниц.

Вот типовая складная чердачная лестница из березы ЛС-11/12, цена – 15 900 р.

Складная чердачная лестница из березы ЛС-11/12.

А вот другой вариант – лестница EUROBEST, стоимостью всего 6 890 р. Кстати, со ступенями из бука.

Экономичная складная чердачная лестница EUROBEST.

Еще один, довольно популярный сегодня вариант – «ножничная» складная металлическая лестница на чердак. Вот такая.

Складная металлическая лестница на чердак ножничного типа.

Лестницу подобного типа самостоятельно изготовить практически невозможно, а стоит она как раз столько, сколько мы потратили бы на обычную деревянную конструкцию, решив сделать чердачную лестницу самостоятельно – 24 200 р.

Еще один, более дорогой вариант, стационарная винтовая лестница Обойдется она в 25 440 р., зато будет исключительно надежной и очень оригинально выглядит.

Компактная деревянная винтовая лестница

Кстати, такие лестницы часто используются и для подъема на второй этаж – если в помещении совсем мало места.

Как видим, выбор просто огромен. И чердачная лестница своими руками – вовсе не самое мудрое решение, сэкономить у вас не получится. Смысл в этом есть только в том случае, если вам доставляет удовольствие сам процесс – выяснить, как сделать лестницу на чердак своими руками, нарисовать чертежи, сделать при необходимости модели сгибов! Наконец, выпилить, обработать все части самостоятельно и самостоятельно же соединить их в лестницу!

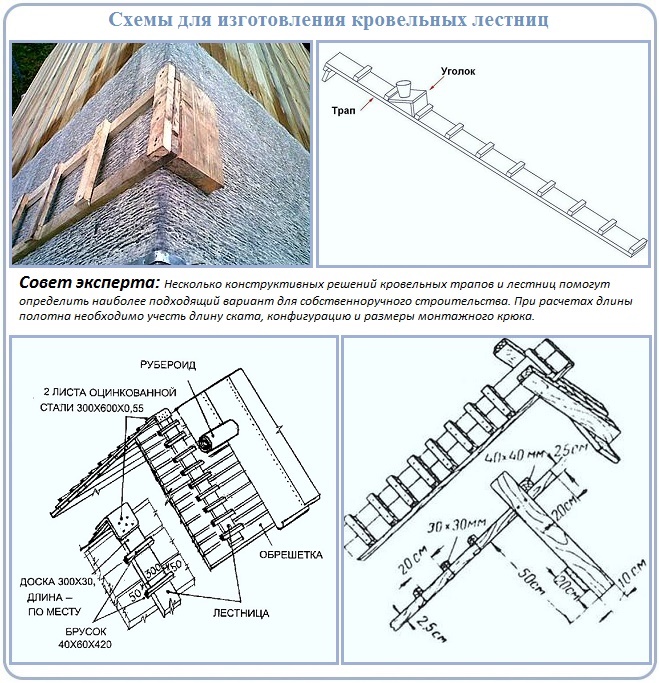

Чертежи лестницы для крыши

Многих владельцев загородных коттеджей интересует такой вопрос, как своими руками сделать лестницу на крышу собственного дома для ее обслуживания, проведения ремонтных работ в период эксплуатации? Существует множество вариантов лестничных конструкций из дерева, алюминия. Но для любого изделия предусматриваются основные правила, требования по безопасности. Для того чтобы сделать лестницу своими руками, предварительно нужно изучить инструкции по сборке, подготовить необходимые стройматериалы и инструменты.

Разновидности лестничных конструкций для крыши

Для выполнения кровельных работ могут использоваться следующие типы лестниц.

Пристенная

Схема данной конструкции предполагает крепление лестницы непосредственно к стене здания, поэтому при возведении стен специально закладываются крепежные кронштейны. В качестве материала для пристенной лестничной конструкции может использоваться древесина, алюминий и сталь.

Основные требования к установке:

• Минимальное расстояние от лестницы до стены — 20 см.
• Первая (нижняя) ступенька должна быть на метр выше от поверхности земли.
• Крайняя (верхняя) ступень должна быть на уровне карниза или ниже него на 0,1 метр.

Чердачная

Данный вариант лестниц предназначен для внутренних работ на чердаке, поэтому ее конструкция может быть раздвижной или складной.

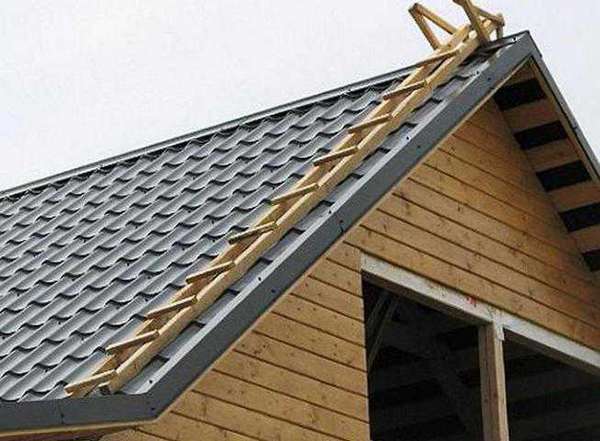

Кровельная (скатная)

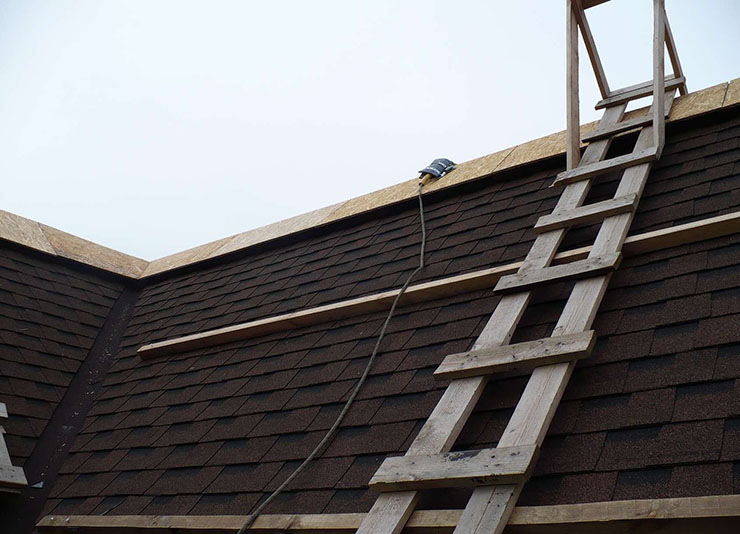

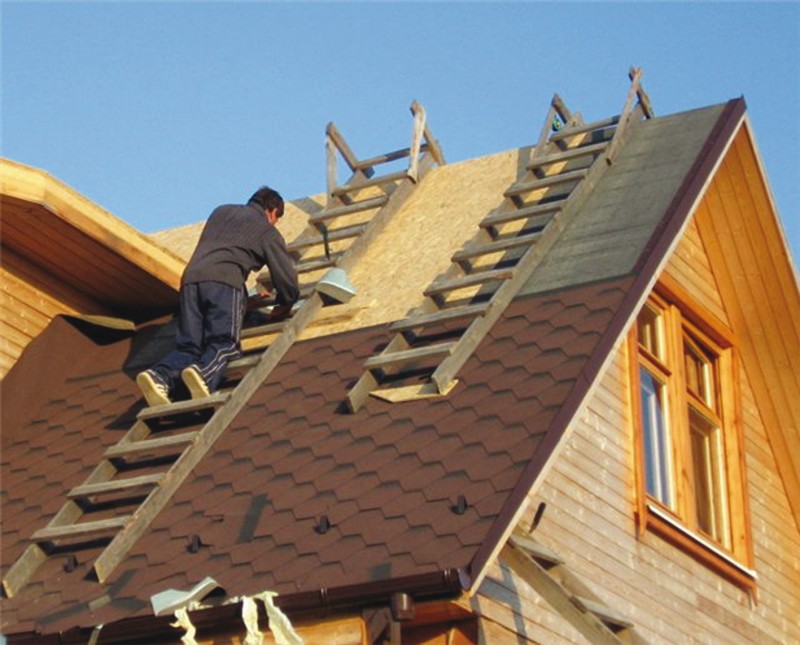

Этот вариант лестничной конструкции предназначен для работы на крыше, поэтому устанавливается непосредственно на кровельном скате. Фиксируется изделие за конек при помощи специального крюка.

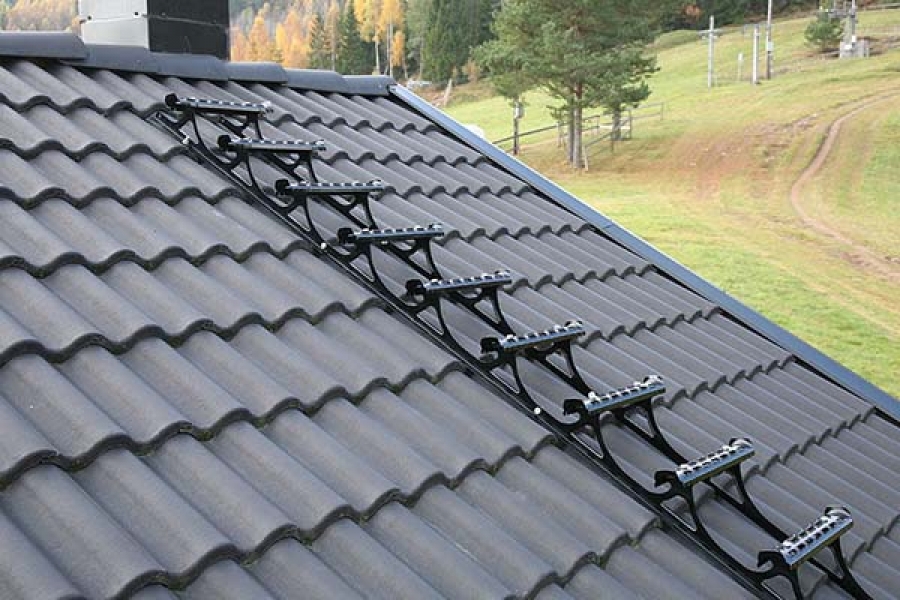

Заводские варианты лестниц обычно изготавливают из алюминия, в домашних условиях используют древесину.

При помощи такой лестничной конструкции можно свободно передвигаться по поверхности ломаной крыши с большим уклоном ската.

Рекомендации по изготовлению деревянной лестницы для крыши своими руками

Если вы решили сделать лестницу для кровли самостоятельно в домашних условиях, предварительно нужно подготовить строительный материал, необходимые инструменты.

Конечно же, изделия из металла намного прочнее и долговечнее, но для их изготовления необходимо иметь специальные инструменты, к примеру сварочный аппарат, соответственно нужно уметь работать со сваркой. Этот вариант подойдет не каждому.

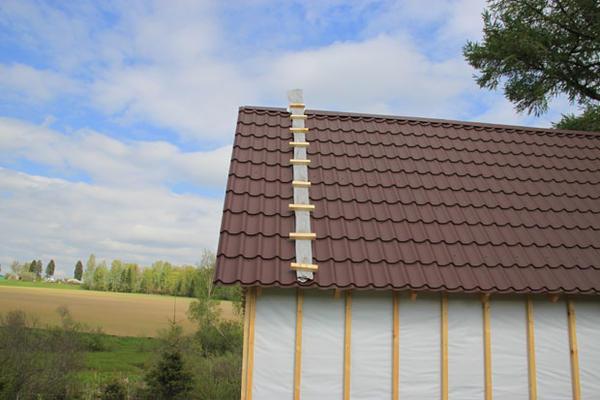

А вот сделать деревянную лестницу в бытовых условиях способен каждый.

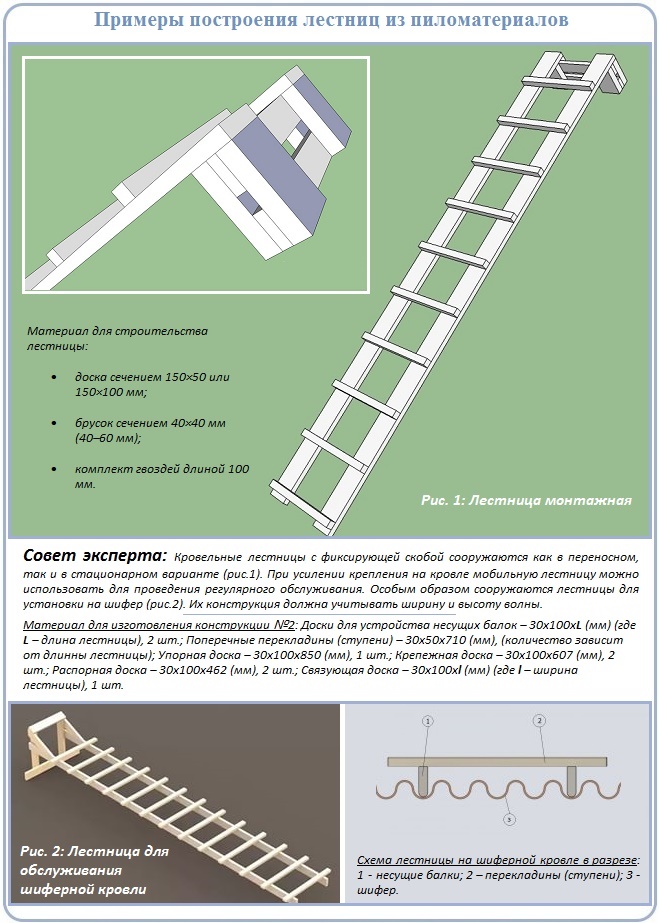

Лестничные конструкции из дерева имеют достаточно простые чертежи, их легко изготовить своими руками, они не требуют специальных инструментов, при этом намного дешевле металлических, алюминиевых аналогов. Наиболее оптимальным вариантом для загородного коттеджа считается деревянная лестница для крыши, выполненная из хвойных деревьев. Такое изделие не будет гнить, поэтому прослужит достаточно долго.

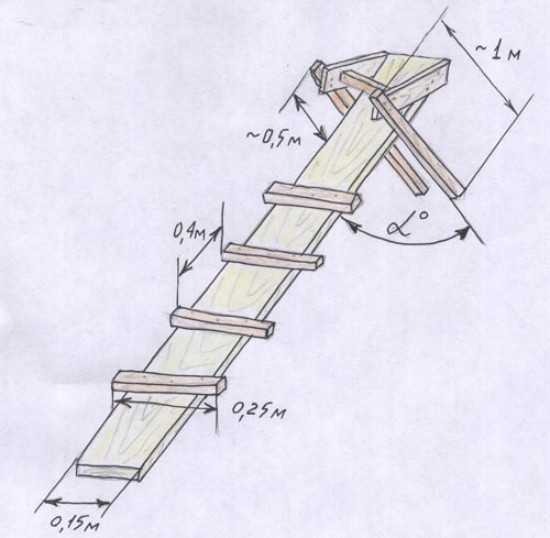

Инструкция по изготовлению деревянной лестницы

После подготовки строительных материалов, инструментов, можно начинать делать лестницу. Боковые доски изделия должны быть максимально широкими для предупреждения механических повреждений кровельного покрытия (вся нагрузка в данном случае будет распределяться равномерно по поверхности крыши).

• Длина лестничной конструкции должна составлять приблизительно 80 процентов длины кровли. Для изготовления ступеней рекомендуется брать деревянный брус размером 40х40 мм.
• При помощи строительной рулетки размечаются боковые доски изделия, после чего разрезаются ручной пилой или электролобзиком. Края обязательно нужно отшлифовать в целях безопасности эксплуатации изделия.
• Далее эти заготовки нужно разместить параллельно друг другу (подготовить к установке ступеней).
• Для крепления ступеней можно использовать гвозди, но как говорилось выше, лучше использовать каленые саморезы. Если будет использоваться второй вариант, тогда предварительно в заготовках нужно сделать отверстия, чтобы предупредить растрескивание стройматериала. Когда лесенки будут закреплены к боковым доскам, вся лестничная конструкция подвергается тщательной шлифовке. Это необходимо для того, чтобы убрать все острые окончания на изделии, соответственно предупредить повреждение кровельного покрытия (особенно это относится к мягким кровлям).

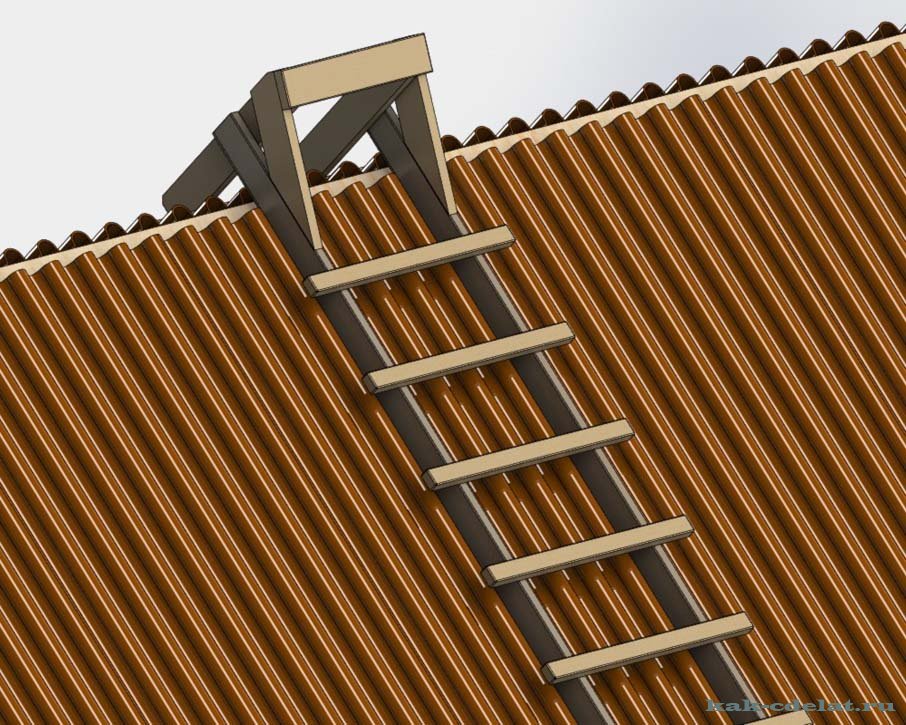

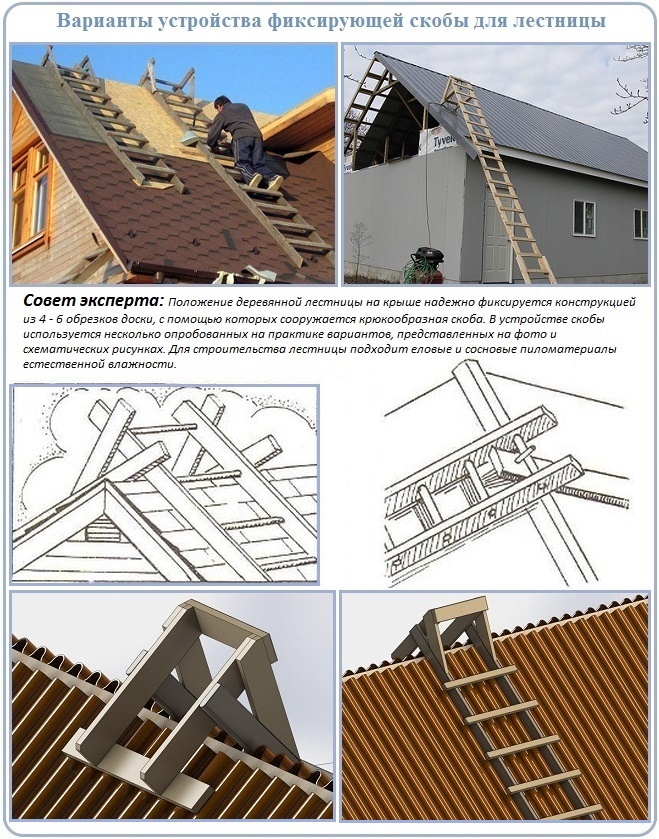

• Далее для фиксации лестницы для кровли изготавливается специальный крюк, который будет уходить на противоположную сторону крыши. Это самый ответственный этап, так как готовый крюк должен будет выдерживать нагрузку самой лестничной конструкции + человека, который будет осуществлять кровельные работы. Конструкция крюка аналогична конструкции самой лестницы, только его длина намного меньше — от 30 см. При этом нужно учитывать, что чем длиннее будет крюк, тем он будет надежнее.

Есть еще один вариант крепления лестницы деревянной на крышу дома — за конек. Для этого предварительно на лестничную конструкцию монтируются уголки (прикручиваются на боковых досках лестницы). Далее эти уголки при помощи шурупов по металлу прикручиваются к кровельному коньку. Этот вариант крепления лестницы на крыше считается более надежным и безопасным для проведения кровельных работ.

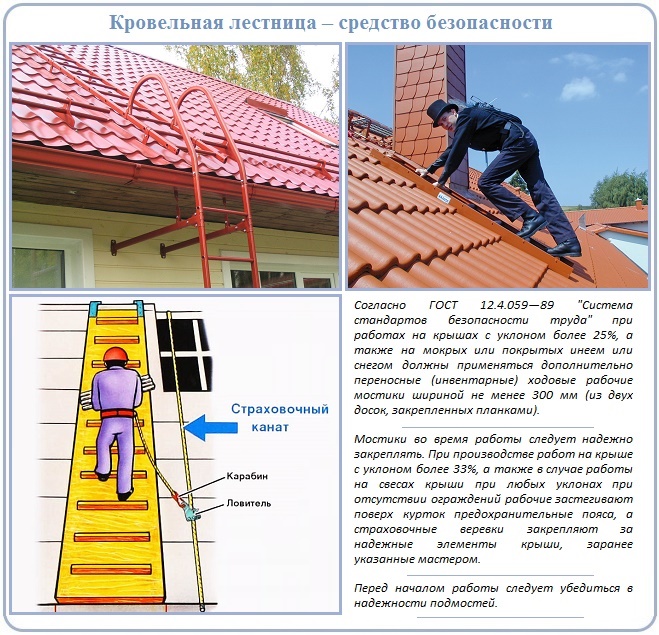

Основное правило эксплуатации кровельной лестницы

Все крепления лестничной конструкции, крюк должны периодически проверяться на ослабления, расшатанность. При возникновении подобных ситуаций, изделие следует переместить на новое место и надежно закрепить, чтобы предупредить возможное травмирование человека при обслуживании, ремонте крыши.

Сборка изделия

На вертикальных заготовках отмечаются места крепления ступенек. Первая набивается в 10 см от края, остальные с выбранным шагом. Крепятся перекладины гвоздями, выступающая с обратной стороны часть загибается и утапливается в дерево. После набивания всех ступеней переходят к изготовлению крюка. Этот элемент отвечает за безопасность конструкции, ведь на него ложится основная нагрузка. Для его изготовления понадобятся две доски длиной 30-40 см, которые прикручиваются саморезами или прибиваются на конце лестницы под углом, равным углу конька. Сделать усиленный противовес можно набив деревянные откосы и поперечную планку к части, выступающей на противоположную сторону крыши. Изготовление надежного крюка избавит от возможных травм.

Универсальный вариант конструкции, который можно использовать не только на кровле из ондулина или профнастила, но и на земле, собирается со съемным крюком. В этом случае элемент крепится болтовым соединением, которое при желании можно раскрутить. Сборка лестницы выполняется на земле, для подъема на крышу необходимо два человека, требуется осторожно установить ее на место, чтобы не повредить ондулин или не поцарапать профнастил.

Как рассчитать размеры

Габариты свободного пространства под сооружение подъема во многом определяют конструктивные особенности.

1. Формат чердачного люка не должен мешать проникновению на верхний уровень, даже крупный человек не обязан протискиваться через это отверстие. Формат стандартного проема 0,7 м на 1,2 м, меньший размер создаст определенные неудобства при подъеме на чердак. Стандарты раскладных лестничных конструкций рассчитаны на использование людей весом не более чем 150 кг.
2. Не менее важно просчитать соотношение высоты и ширины, угол подъема (максимум 75°).
3. Исходя из расчетов 2-го пункта, рассчитывают количество ступеней или перекладин. Обычно их не более 15-20, в зависимости от наклона и разновидности. Учитывают, что ширина шага – 19.5 см, ширина ступени примерно равна длине стопы (можно уменьшить до ¾).

Конструктивные составляющие стандартного деревянного пролета:

1. Косоуры (отдельные части для монтажа степеней).
2. Тетивы (2 боковые основы, между которым крепят перекладины).
3. Перила и поручни (необходимы для опоры руками при восхождении и спуске).
4. Проступи подступенки (конструктивные части ступеней).
5. Лестничный марш (цельный проход без поворотов).
6. Крепежные детали (обычно металлические).

Внутри дома такая конструкция будет уместной, если будет сочетаться с определенным стилем интерьера.

Изготовление лестницы своими руками

Первое, с чем нужно определиться, приступая к изготовлению лестницы – это будет ли собственноручно проводиться только сборка, или же столярные навыки позволяют приступить к вырезанию ступеней и стоек своими руками. Первый вариант гораздо проще, собрать лестницу из готовых деталей можно на один день. Единственная загвоздка – найти хорошего столяра, который может выполнить заказ точно про представленным эскизам.

Делать же лестницу «с нуля» не каждому с руки. Только на приобретение нужного инструмента уйдет половина стоимости всех заготовок. Но если сложности не пугают, а фрезерный станок точно пригодится в хозяйстве, можно приступать к работе.

Подготовка элементов

Чтобы не ошибиться в размерах и в удобстве пользования лестницей, желательно перед вырезанием ступеней собрать макет из трех ступенек.

После успешного тестирования лестницы можно начинать резать сами ступеньки из выбранного материала. Лучше всего подходит массив дуба, но это самый дорогой материал. В качестве аналогов рекомендуют использовать ясень, белую акацию или клен. Бук для ступеней не подходит – он боится влаги и может не выдержать активного использования.

Подготовка деталей лестницы состоит из нескольких этапов:

1. Из заготовок выкраиваются ступеньки нужной формы. Ручным фрезером снимаются фаски, делаются желобки под несущие гильзы, все шлифуется, покрывается лаком и краской.
2. Изготавливаются гильзы, опорная пятка для центральной трубы и фланцы.
3. Если есть навыки работы со сварочным аппаратом, вместо нанизывания ступенек на центральную шпильку можно сварить металлический каркас.
4. Также для центральной колонны вместо металлических гильз можно использовать деревянные кольца.

Когда все элементы готовы, можно приступать непосредственно к возведению винтовой лестницы. Лестница устанавливается на подготовленную поверхность, с которой снято напольное покрытие. Верхний проем обрамляется металлическими уголками или же деревянной планкой с плинтусами.

Сборка лестницы

Сам процесс сборки лестницы займет не много времени, главное – соблюдать технологию:

• устанавливается центральная труба на опорную пятку – это может быть как сваренный из труб каркас, так и вырезанный из листа фланец;
• очень важно выставить центральный опорный столб строго по вертикали, иначе вся лестница будет косить, а исправить это не так и просто;
• фиксируется центральная стойка анкерами к полу, при необходимости заливается цементной стяжкой;
• нанизываются металлические или деревянные гильзы и ступени – для защиты от механических повреждений в процессе примерки и сборки ступеньки лучше обернуть полиэтиленовой пленкой;
• ступеньки разворачиваются согласно эскизу и фиксируются больцами – не стоит забывать о проверке строительным уровнем горизонтали;
• если же использование больц не предусмотрено, под ступеньками нужно установить укосины, которые будут распределять вес на центральный столб;
• в некоторых случаях укосины сделать не получается, тогда ситуацию спасут опорные столбы под каждую ступеньку, которые можно сделать элементом интерьера;
• устанавливаются стойки перил – можно заказать готовые балясины с отверстием под металлическую шпильку;
• если перила являются частью больцевой конструкции, в качестве закладных для стоек используются стальные трубы для придания жесткости конструкции;
• для соединения стоек и поручня используется универсальный штырь, который крепится на стойки фланцем цанговым;
• если перила изготовлены заранее, они «оттягиваются» временной фиксацией перед тем, как окончательно крепить их к стойкам;
• если же перила из ПВХ, им можно придавать нужную форму непосредственно во время монтажа – для этого надевается специальный греющий рукав и оставляется на 40 минут;
• главное не сжечь рукав – свободная часть, не греющая ПВХ, должна быть расстегнута;
• следует помнить, что во время нагрева ПВХ перила увеличиваются в объеме на несколько миллиметров, так что фитинги нужно приобретать с учетом расширения, иначе придется подпиливать места стыков.

Чтобы лестница выглядела стильно, можно сделать подсветку ступенек светодиодной лентой или даже точечными светильниками с детектором движения.

Лестницы на больцах

Самые необычные по виду — межэтажные лестницы на больцах. Больцы — это особый вид металлического крепежа, который одним краем крепится к ступням, вторым — к опоре.

Некоторые виды больцев

Конструкция получается очень легкой на вид, но несущая способность таких устройств немалая — порядка 220 кг.

Лестница на больцах — воздушное сооружение

Одной стороной ступени могут крепиться непосредственно к стене (тоже на больца), а также к тетиве или косоуру. Противоположная часть обычно крепится к раме, закрепленной в межэтажном перекрытии. Это и есть несущий элемент. От него опускаются вниз больца, которые затем крепятся к некоторой части ступеней. Те же, которые оказались без опоры, держатся за счет перераспределения нагрузки. Самостоятельный расчет и проектирование в этом случае очень проблематично, надежнее заказать разработку проекта.

Идеально вписывается в современные интерьерыВоздушная конструкция, тем не менее, надежна

Интересные эффекты создают сами больцы

Поворотные модели тоже могут быть на больцах

В сочетании со стеклом вид необычный

Ковка всегда привлекает вниманиеНагрузка в основном переносится на межэтажное перекрытиеБольцевые лестницы — имеют самый «воздушный» вид

Чертежи лестницы для крыши

Многих владельцев загородных коттеджей интересует такой вопрос, как своими руками сделать лестницу на крышу собственного дома для ее обслуживания, проведения ремонтных работ в период эксплуатации? Существует множество вариантов лестничных конструкций из дерева, алюминия. Но для любого изделия предусматриваются основные правила, требования по безопасности. Для того чтобы сделать лестницу своими руками, предварительно нужно изучить инструкции по сборке, подготовить необходимые стройматериалы и инструменты.

Разновидности лестничных конструкций для крыши

Для выполнения кровельных работ могут использоваться следующие типы лестниц.

Пристенная

Схема данной конструкции предполагает крепление лестницы непосредственно к стене здания, поэтому при возведении стен специально закладываются крепежные кронштейны. В качестве материала для пристенной лестничной конструкции может использоваться древесина, алюминий и сталь.

Основные требования к установке:

• Минимальное расстояние от лестницы до стены — 20 см.
• Первая (нижняя) ступенька должна быть на метр выше от поверхности земли.
• Крайняя (верхняя) ступень должна быть на уровне карниза или ниже него на 0,1 метр.

Чердачная

Данный вариант лестниц предназначен для внутренних работ на чердаке, поэтому ее конструкция может быть раздвижной или складной.

Кровельная (скатная)

Этот вариант лестничной конструкции предназначен для работы на крыше, поэтому устанавливается непосредственно на кровельном скате. Фиксируется изделие за конек при помощи специального крюка. Заводские варианты лестниц обычно изготавливают из алюминия, в домашних условиях используют древесину. При помощи такой лестничной конструкции можно свободно передвигаться по поверхности ломаной крыши с большим уклоном ската.

Рекомендации по изготовлению деревянной лестницы для крыши своими руками

Если вы решили сделать лестницу для кровли самостоятельно в домашних условиях, предварительно нужно подготовить строительный материал, необходимые инструменты. Конечно же, изделия из металла намного прочнее и долговечнее, но для их изготовления необходимо иметь специальные инструменты, к примеру сварочный аппарат, соответственно нужно уметь работать со сваркой. Этот вариант подойдет не каждому. А вот сделать деревянную лестницу в бытовых условиях способен каждый.

Лестничные конструкции из дерева имеют достаточно простые чертежи, их легко изготовить своими руками, они не требуют специальных инструментов, при этом намного дешевле металлических, алюминиевых аналогов. Наиболее оптимальным вариантом для загородного коттеджа считается деревянная лестница для крыши, выполненная из хвойных деревьев. Такое изделие не будет гнить, поэтому прослужит достаточно долго.

Необходимые инструменты

Для изготовления кровельных лестниц чаще всего используют деревянный брус, поэтому понадобятся следующие инструменты:

• Молоток. Понадобиться при скреплении гвоздями отдельных элементов лестничной конструкции из дерева.
• Ручная пила (лобзик электрический). Понадобится для нарезки пиломатериала нужных размеров.
• Строительная рулетка. Понадобится для нанесения разметки на деревянные заготовки.
• Крестообразная отвертка (шуруповерт). Понадобиться в случае использования вместо гвоздей шурупов для скрепления отдельных элементов конструкции.
• Гвозди — «сотка» или шурупы.
• Брус — 4х4 см
• Доски — см

Инструкция по изготовлению деревянной лестницы

После подготовки строительных материалов, инструментов, можно начинать делать лестницу. Боковые доски изделия должны быть максимально широкими для предупреждения механических повреждений кровельного покрытия (вся нагрузка в данном случае будет распределяться равномерно по поверхности крыши).

• Длина лестничной конструкции должна составлять приблизительно 80 процентов длины кровли. Для изготовления ступеней рекомендуется брать деревянный брус размером 40х40 мм.
• При помощи строительной рулетки размечаются боковые доски изделия, после чего разрезаются ручной пилой или электролобзиком. Края обязательно нужно отшлифовать в целях безопасности эксплуатации изделия.
• Далее эти заготовки нужно разместить параллельно друг другу (подготовить к установке ступеней).
• Для крепления ступеней можно использовать гвозди, но как говорилось выше, лучше использовать каленые саморезы. Если будет использоваться второй вариант, тогда предварительно в заготовках нужно сделать отверстия, чтобы предупредить растрескивание стройматериала. Когда лесенки будут закреплены к боковым доскам, вся лестничная конструкция подвергается тщательной шлифовке. Это необходимо для того, чтобы убрать все острые окончания на изделии, соответственно предупредить повреждение кровельного покрытия (особенно это относится к мягким кровлям).
• Далее для фиксации лестницы для кровли изготавливается специальный крюк, который будет уходить на противоположную сторону крыши. Это самый ответственный этап, так как готовый крюк должен будет выдерживать нагрузку самой лестничной конструкции + человека, который будет осуществлять кровельные работы. Конструкция крюка аналогична конструкции самой лестницы, только его длина намного меньше — от 30 см. При этом нужно учитывать, что чем длиннее будет крюк, тем он будет надежнее.

Есть еще один вариант крепления лестницы деревянной на крышу дома — за конек. Для этого предварительно на лестничную конструкцию монтируются уголки (прикручиваются на боковых досках лестницы). Далее эти уголки при помощи шурупов по металлу прикручиваются к кровельному коньку. Этот вариант крепления лестницы на крыше считается более надежным и безопасным для проведения кровельных работ.

Основное правило эксплуатации кровельной лестницы

Все крепления лестничной конструкции, крюк должны периодически проверяться на ослабления, расшатанность. При возникновении подобных ситуаций, изделие следует переместить на новое место и надежно закрепить, чтобы предупредить возможное травмирование человека при обслуживании, ремонте крыши.

Варианты создания деревянной конструкции

Деревянная конструкция должна быть обработана таким образом, чтобы ее грани не повредили кровельную поверхность. Для этого, на концы балок надеются специальные подушечки. Они могут заполняться ватой, соломой или ветошью.

Лестница на крышу своими руками из дерева может создаваться следующей формой:

• Трапом. В данном случае в основании лестницы будет лежать доска с сечением 30х300 или 50х300 миллиметров. На ее поверхности обустраиваются бруски небольшого сечения где-то 40х60. Длина этих брусков должна быть больше ширины основания на 5 сантиметров с каждой стороны. В качестве крепежей можно использовать гвозди или саморезы. Чтобы трап не съезжал на крутой плоскости, на противоположной стороне крыши создается аналогичная конструкция, а в коньковой части два трапа соединяются жестью.
• Стремянкой с косоурами. Основанием для данной лестницы будут служить две доски с поперечным сечением 100х150 или 50х150 миллиметров. Сверху, винтовыми гвоздями к ним крепится брусок. Крепежная скоба создается из обычных пиломатериалов (сбитых в одно полотно 3-5 досок).
• Конструкцией на тетивах. Эта лестничная конструкция практически аналогична предыдущей, разве что здесь перекладины находятся промеж балок, а не устраиваются сверху. Работы здесь будет намного больше и сложнее, но результат стоит того. Получившаяся конструкция не будет оставлять на покрытии никаких следов, так как вес распределяется по двум точкам.

Длина любой лестницы подбирается индивидуально. Оптимальной высотой считается та конструкция, высота которой больше кровельной плоскости на 10 сантиметров. Например, если вам нужно создать конструкцию для высоты в 2,6 метра, то высота лестницы должна быть минимум 2,7 метра.

Чтобы рабочим было просто по ней забираться перекладины устраиваются с шагом в 30 сантиметров. Здесь не стоит экономить на пиломатериалах, так как эксплуатировать конструкцию без нужных элементов будет просто невозможно. Стандартная ширина лестницы составляет порядка 40-50 сантиметров. Конечно, если вам нужны большие размеры, то вы спокойно можете это изменить, но учтите, что в таком случае придется увеличить сечение перекладин. Идеальным вариантом для создания лестничной конструкции считается использование чертежа. С его помощью вы будете сразу видеть требуемые материалы, их сечения и место размещения.

В течении длительной эксплуатации может возникнуть люфт элементов, в частности это относится к перекладинам. Зачастую, лестница на крышу дома, создаваемая своими руками, имеет в своем составе исключительно пиломатериалы. Данные конструкции имеют практически монолитную структуру и создаются без единого крепежного элемента.

Лестница без крепежных деталей создается легко и просто, для этого требуется:

• Найти подходящие пиломатериалы. Для создания деревянной лестницы вам потребуется две доски сечением от 50х150 миллиметров и некоторое количество перекладин. В качестве вспомогательных материалов и инструментов пригодится киянка, любой нитевой уплотнитель, топор, ножовка и дрель с насадками.
• Проделать отверстия в досках для опоры. Сделать подходящее отверстие можно при помощи дрели и специальной насадки. В случаях, когда обустраиваются перекладины квадратного сечения, то вам придется выбивать квадрат дедовским методом, а точнее молотком и резаком.

• Подогнать сечение перекладин под отверстия. Будет идеально, если вы сделаете так, чтобы перекладина практически входила в проделанное отверстие, но ей не хватало несколько миллиметров. Таким образом можно добиться максимально плотного крепления.
• Использовать вспомогательный материал. Вспомогательным материалом в данном случае считается уплотнитель. Он обматывается вокруг перекладины и делает место стыковки более плотным.
• Соединить все элементы в одну конструкцию. Здесь уже будет зависеть от вашей силы и смекалки. Эта часть работы самая сложная, так как придется повозиться с подгоном концов перекладин для стыковки с досками. Сначала берется одна доска и укладывается на землю. В нее загоняются все перекладины, а сверху кладется второй несущий элемент.

Если снабдить обычную лестницу монтажными крюками, то она превратиться в кровельный вариант. Самым простым способом сделать нечто подобное это уложить на противоположный скат обыкновенную доску и прибить к ее концу большой гвоздь. Если его согнуть определенным образом, то за него можно зацепить первую ступень лестницы. Под весом доски, которая лежит с противоположной стороны основная конструкция не будет съезжать вниз.

Основные требования

Прежде чем возводить чердачную лестницу, нужно продумать несколько ее особенностей. Во-первых, она должна быть удобной и безопасной в эксплуатации. Причем эти два показателя зависят от конструктивного принципа самой лестницы и чердака. Важную роль играет учет типа лестницы, ширины ее ступеней, высоты подъема. Высота лестниц рассчитывается в зависимости от того, какой будет ее конструкция. Если она складного типа, то нужно внимательно продумать ее размеры в сложенном состоянии.

Ступени должны быть таких размеров, чтобы подниматься по ним было удобно и безопасно любому человеку. Правильность конструкции зависит и от расположения ступеней: расстояние между ними не должно быть слишком маленьким или большим. При несоблюдении указанных требований будут нарушены правила техники безопасности.

Ширина пролета лестницы на чердак должна быть не меньше 0,8 м. Важно, чтобы был соблюден угол наклона: это нужно продумать еще на стадии проектирования конструкции.

Изготовление и сборка крыльца из профтрубы своими руками

Монтаж крылечка из металлического профиля требует навыков сварки, умения работать с металлом, соответствующего оборудования и инструмента.

Инструкция по сборке входной части предусматривает следующие этапы постройки.

1. Изготовление фундамента.
2. Возведение опор и создание каркаса площадки.
3. Сварка и установка тетивы.
4. Сборка ступеней.
5. Установка перил.
6. Покраска и отделка частей площадки и лестницы.
7. Сооружение козырька.

Необходимые инструменты и материалы

Из материала потребуется:

• Профильные трубы в соответствии с выбранным сечением.
• Уголки для ступеней.
• Составные части бетона для фундамента.
• Деревянные доски для отделки ступеней.
• Элементы для каркаса козырька.
• Кровельный материал соответствующих размеров и объемов.
• Саморезы необходимого типа.
• Краска и грунтовка по металлу.

Набор необходимых инструментов составят:

• Лопата.
• Емкость для наведения бетона.
• Сварочный аппарат, электроды.
• Болгарка с дисками.
• Уровень.
• Рулетка, карандаш.
• Угольник.
• Шуруповерт.

Закладывание и обустройство фундамента

Если фундамент под крыльцо не сделан сразу при строительстве здания, он возводится отдельно от основания дома. В этом случае получаются два объекта с разным уровнем нагрузки, между фундаментами которых необходимо обустроить осадочный шов.

Под опоры небольшого стандартного металлического крыльца устраивают фундамент из столбов или свай.

1. Садовым буром делаются четыре ямы диаметром больше стойки: две около дома и две напротив.
2. На дно засыпают песчано-гравийную подушку.
3. Устанавливают по уровню опоры, закрепляют с помощью распорок и заливают лунки бетоном.

По такому же принципу делают свайный фундамент.

Если типоразмеры входной части значительные, прибегают к заливке ленточного основания.

Рациональным решением будет создание в этом случае столбчатого основания. Также сверлятся лунки на глубину промерзания, в них опускают опалубку с арматурой, заливают бетоном с высотой над землей 15-20 см. На столбах располагают стойки площадки и косоура.

Технология сварки крыльца

Для соединений профильных труб в домашних условиях чаще пользуются дуговой сваркой. Используют различные сварные швы: стыковочные, внахлест, тавровый метод. Сварку производят, как правило, в нижнем положении.

Что важно учитывать в сварочных работах с профильным металлом?

• Соединяемые элементы жестко фиксируют струбцинами с соблюдением размеров и геометрии конструкции. При необходимости применяют приспособления (кондукторы).
• Конец привариваемой трубы отрезают под прямым углом. Если толщина металла 5 мм и более, снимают фаску.
• Приварки делают по очереди на противоположных сторонах профилей, затем таким же образом ведут сварные швы.
• Постоянно контролируют геометрию свариваемой конструкции.

Устройство бетонной подушки под марш

Концы лестничных маршей устанавливают на бетонную подушку, устраиваемую отдельно от фундамента под стойки крыльца. Она обеспечивает устойчивость всей конструкции, не дает проседать нижней части тетивы под нагрузками, одновременно служит площадкой перед лестницей.

Установка тетивы

Тетива – основной несущий элемент конструкции лестницы. Она представляет собой наклонную балку, на которой крепятся ступени лестничной части крыльца.

В её качестве используют прямоугольный профиль сечением 60×40 или 80×60 мм. Верхняя часть трубы приваривается к площадке или крепится анкерами к консольной части дома. Нижняя опирается на бетонную площадку.

Как правило, устанавливают две тетивы. На внутренней части балок с помощью рулетки и уровня размечают места расположения ступенек.

Видео об изготовлении опор для ступенек

Обшивка ступеней лестницы

Покрытие ступеней должно быть надежным, не превращаться зимой в каток, а дождливой осенью в скользкий порог.

В большинстве случаев ступени на металлических лестницах делают из деревянных деталей. Толщина материала составляет 5 см.

Крепление деревянных проступей на металлические рамы осуществляется:

• На болтах с гайками или болтах с резьбой с оставлением шляпки крепежа на поверхности покрытия.
• На острых саморезах снизу рам.
• Саморезах потай сверху доски.

Монтаж перил и поручней

Процедура сборки и установки перил требует подготовить заранее все элементы ограждения: стойки, поручни, переходные планки, средства крепежа.

Стойки перил прикрепляют к балке-тетиве с помощью различных винтовых соединений (фланцев, шарниров) или сваркой. Торцы железных балясин обрезают под соответствующий угол наклона лестницы, аккуратно зачищают.

На стойки могут быть установлены разные поручни:

• Круглая труба.
• Квадратный профиль.
• Полимерный элемент овальной или круглой формы.
• Деревянные различной конфигурации.

Популярны деревянные поручни. Монтаж их производится следующим образом:

• На стойки перил крепится металлическая переходная планка с просверленными отверстиями.
• На планку накладывается вырезанным нижним пазом деревянный поручень.
• Снизу, через планку, толстыми саморезами поручень прикручивается к перилам.

Саморезы должны быть меньше толщины поручня.

Поручень закреплен через перемычку между стойками шурупами

Отделочные работы

По завершению монтажа стальное крыльцо необходимо покрасить. Краску следует подобрать, а не красить только той, которая есть в наличии.

Лучшее решение – использовать в отделке крыльца те же цвета, которые присутствуют в основном здании. Это придаст гармоничный вид входной группе и дому в целом.

Сварочные места конструкции зачищаются, каркас площадки и лестницы, стойки перил, покрываются специальным грунтом по металлу.

Конструкцию рекомендуется покрасить молотковой краской, обладающей специфической «шагреневой» фактурой, способной скрывать неровности и дефекты обрабатываемого металла. Краска выпускается в различных цветах, отличается металлическим блеском и высокой устойчивостью к выгоранию.

Деревянные покрытия ступеней и площадки после грунтования можно покрасить алкидной эмалью.

Как сделать лестницу для крыши своими руками?

Крыша дома – важнейшая конструкция, которая является первым барьером, предохраняющим жилище человека от проникновения холода, ветра, талой или дождевой влаги. Процесс возведения кровли начинается со сборки стропильного каркаса и заканчивается настилом кровельного покрытия, однако, даже после завершения кровельных работ остается необходимость подниматься наверх для обслуживания, ремонта и очистки поверхности от снега или мусора. Чтобы обеспечить доступ для выполнения эти функции наружная лестница. В этой статье мы расскажем, как сделать лестницу на крышу, чтобы ее использование было безопасным.

Разновидности лестничных конструкций для крыши

Для выполнения кровельных работ могут использоваться следующие типы лестниц.

Пристенная

Схема данной конструкции предполагает крепление лестницы непосредственно к стене здания, поэтому при возведении стен специально закладываются крепежные кронштейны. В качестве материала для пристенной лестничной конструкции может использоваться древесина, алюминий и сталь.

Основные требования к установке:

• Минимальное расстояние от лестницы до стены — 20 см.
• Первая (нижняя) ступенька должна быть на метр выше от поверхности земли.
• Крайняя (верхняя) ступень должна быть на уровне карниза или ниже него на 0,1 метр.

Пристенная лестница дополнительно предназначена для эвакуации!

Чердачная

Данный вариант лестниц предназначен для внутренних работ на чердаке, поэтому ее конструкция может быть раздвижной или складной.

Кровельная (скатная)

Этот вариант лестничной конструкции предназначен для работы на крыше, поэтому устанавливается непосредственно на кровельном скате. Фиксируется изделие за конек при помощи специального крюка. Заводские варианты лестниц обычно изготавливают из алюминия, в домашних условиях используют древесину. При помощи такой лестничной конструкции можно свободно передвигаться по поверхности ломаной крыши с большим уклоном ската.
