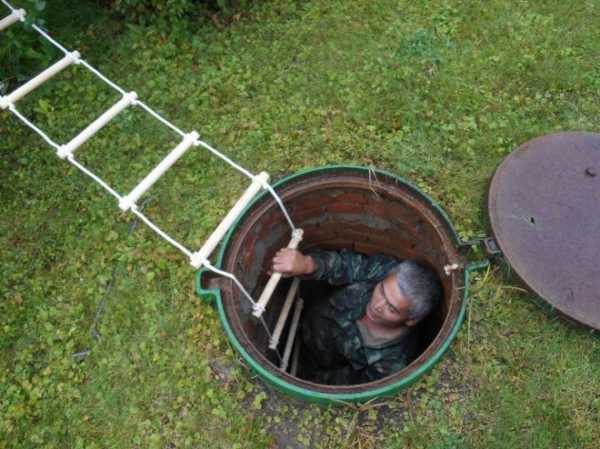

Веревочная лестница для колодца – нюансы изготовления

Характеристики веревочных лестниц

Переходя к теме, как сделать веревочную лестницу, необходимо разобраться, какие технические требования предъявляются данному устройству. Главный показатель – прочность. Это касается всех без исключения моделей. Остальные требования:

1. Веревки для детских площадок изготавливаются из натуральных материалов.
2. Представители пожарных команд и МЧС пользуются негорючими материалами.
3. Альпинисты особое внимание уделяют такому показателю, как морозоустойчивость.
4. Скалолазы предпочтение отдают лестницам из прочной, но тонкой веревки.

Касаемо технических характеристик и размерных параметров.

1. Ширина лестницы – в пределах 45 см.
2. Длина – не более 15 м.
3. Вес – не более 20 кг.
4. Минимальная нагрузка – 300 кг.
5. Толщина веревки – 7-10 мм. Тоньше нельзя, будет резать руки, толще – увеличивается масса приспособления.
6. Расстояние между ступеньками: для детей – 30 см, взрослых – 45 см.

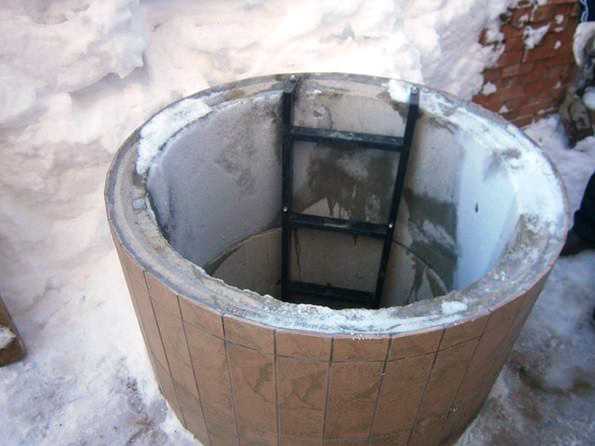

Стационарные

Существует несколько типов закрепления – наверху колодца или же прикрепляться по всей поверхности шахты. Они производятся из металла.

Высоким уровнем прочности отличается лестница из металла. Они производятся из металлических сплавов небольшой массы. Основными составляющими таких лестниц являются тетива и ступеньки. Для того чтобы изготовить тетиву, нужно использовать трубу большого диаметра. Не играет большой роли, будет она круглой или другой формы. Её нужно закрепить на поверхности колодца. Окончания тетивы необходимо загнуть таким образом, чтобы её можно было прицепить. Крепится она к поверхности колодца Загнутые концы необходимо закрепить способом цементирования у основания колодца. Можно использовать не цементный раствор, а другой способ закрепления, например, шурупы. По мнению некоторых специалистов, использование шурупов является лучшим вариантом. Это объясняется тем, что если нужно, лестницу намного проще демонтировать, нежели она будет зацементированной.

Чтобы изготовить ступеньки, по которым можно спускаться вниз и подниматься вверх, нужно использовать металлические трубы меньшего диаметра, чем тетива. Для скрепления ступенек к тетиве, нужно использовать сварочный аппарат. Устанавливают конструкцию в вертикальном положении.

Лучше всего, если Вы сделаете именно квадратные ступени. Для этого подойдут профильные трубы. Это объясняется тем, что они безопаснее круглых. Немаловажно и то, что в условиях высокой влажности, которая присутствует внутри колодца, необходимо скрыть лестницу полимерной краской. Благодаря этому, колодезная лестница будет служить намного дольше.

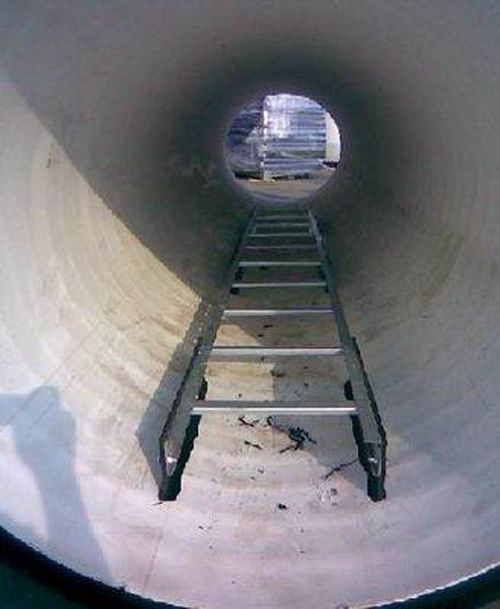

На данный момент есть также типы лестниц, которые монтируются возле колодца перед тем, как установить. Важно знать, что лестница не должна очень плотно прилегать к поверхности бетонных колец. Расстояние между конструкцией и кольцами должна составлять минимум 10 см. Это нужно для того, чтобы было удобно по ней подняться и спуститься.

Для обслуживания колодцев существует и другой тип металлических лестниц. Конструкция не предусматривает наличие тетивы. Также используется труба или арматура большого диаметра. Закрепляется непосредственно на кольцах. Для закрепления используют металлические ляпухи. Можно также установить такую лестницу уже в процессе, когда делается колодец. На Ваш выбор можно монтировать ступени полупрямоугольные, полукруглые или полуквадратные. лучше всего использовать именно полуквадратные, но можно и полупрямоугольные. Такой тип лестниц также подвергается под воздействием влаги процессам коррозии. Поэтому лучше скрыть поверхность краской. Можно использовать грунтовку или лак.

Лестницы из металла больше подойдут для канализационных колодцев. При небольшой глубине можно использовать стремянку. Использование стремянки для колодцев возможно только при небольшой глубине и достаточном диаметре конструкции. Но есть и преимущества. Площадка стремянки может использована для того, чтобы на неё поставить инструменты и материалы в процессе работы, что нельзя сделать с другими типами лестниц. Как правило, при обслуживании скважин, лестницы не используются, учитывая небольшой диаметр. Человек не может проникнуть внутрь.

Деревянные лестницы не настолько практичны, как металлические. Для её изготовления нужно использовать древесину прочных пород. Материал нужно обработать антисептическими веществами, что увеличит срок использования. Конструкция похожа на металлические, поскольку тоже имеются ступени и тетива. После того, как лестница готова, её нужно покрасить. Несмотря на то, что дерево является достаточно прочным материалом, в условиях постоянной высокой влажности, оно теряет свои качества.

Чтобы сделать самостоятельно деревянную лестницу, необходимо использовать планки, которые будут играть роль тетивы. Они должны быть такой длины, какая глубина колодца. Для ступеней используем планки, но можно и доски. Дерево будем разрезать электролобзиком. Скрепляем с помощью дюбелей, шурупов и саморезов.

Вывод

Канализация нуждается в техническом обслуживании, если вы хотите наблюдать её исправную работу. Для этого периодически необходимо спускаться в канализационные колодцы, в чём вам и помогут специальные лестницы. Выше мы рассмотрели все особенности подходящих для осуществления спуска конструкций.

Качественная лестница сделает ваш спуск удобным и безопасным

Видео в этой статье ознакомит вас с дополнительной информацией. Осуществляйте профилактические и ремонтные работы в канализации с соблюдением всех правил безопасности.

Нормативные документы

Таблица канализационных колодцев составляется на основе действующих нормативов и правил (СНиП, СП). Это базовые документы, где перечислены все требования к конструкции емкостей, их размерам и другим параметрам. Любые несоответствия, обнаруженные во время защиты, расцениваются как основания для отклонения проекта.

Однако, если пользоваться только базовыми нормативными документами, риск допустить ошибки увеличивается. Для каждого резервуара придется отдельно подбирать параметры, что значительно замедлит составление проекта. Структура СНиП или СП рассчитана на перечисление правил, требований и норм. Она неудобна для выполнения проектных работ, поэтому в помощь составителям создана специальная база данных — Типовой Проект (ТП). В настоящее время используется более современная редакция — ТПР (Типовые Проектные Решения), представляющие собой исправленную версию базы.

Колодцы канализационные, Типовой Проект— это свод таблиц для разных групп емкостей. Они объединены по назначению, размерам, особенностям. Работа проектировщика заключается в подборе по приведенным в колонках значениям нужного варианта.

Процесс очистки

Колодец можно чистить вручную. Сначала из него откачивают воду, затем с помощью губок и моющих средств проводят чистку стенок. Делают это сверху вниз. При достижении дна фильтр промывается либо полностью заменяется. Если на стенках есть трещины, их заделывают цементом. Затем заливают дезинфектор и закрывают люк на два дня. Для дезинфекции применяют марганцовку или хлорную известь.

При чистке не обойтись без лестницы, её длина должна соответствовать глубине колодца. Она выполняется из качественных материалов. Необходимо, чтобы конструкция смогла выдержать вес взрослого человека. Также при покупке нужно обратить внимание на то, каким образом лестница будет крепиться к кольцу. От надежности конструкции зависит Ваша безопасность.

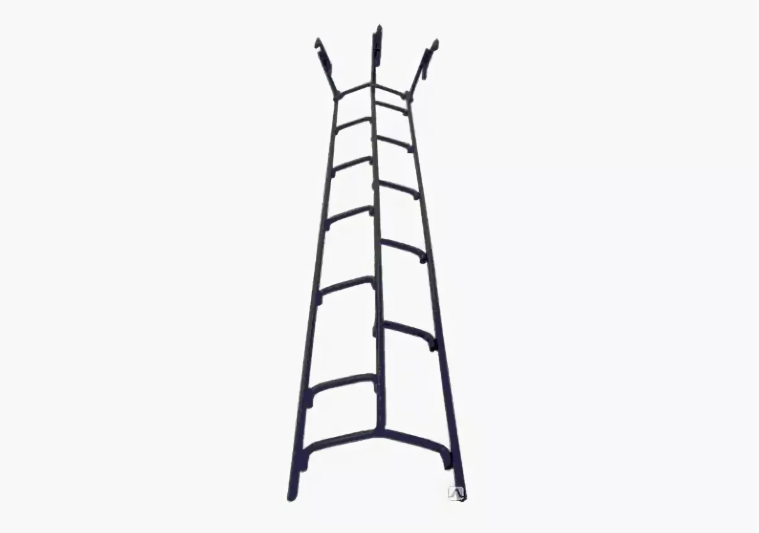

Стремянка для колодцев Си С1-01

Область применения. Каждый, кто хоть раз заглядывал в колодец, видел ее внутри. Это стремянка для колодцев с модификацией С1, с помощью которой специалист может обслужить коммуникации или очистить спуск от загрязнений. Чаще всего их устанавливают в дренажных системах. Но встречаются они и в колодцах.

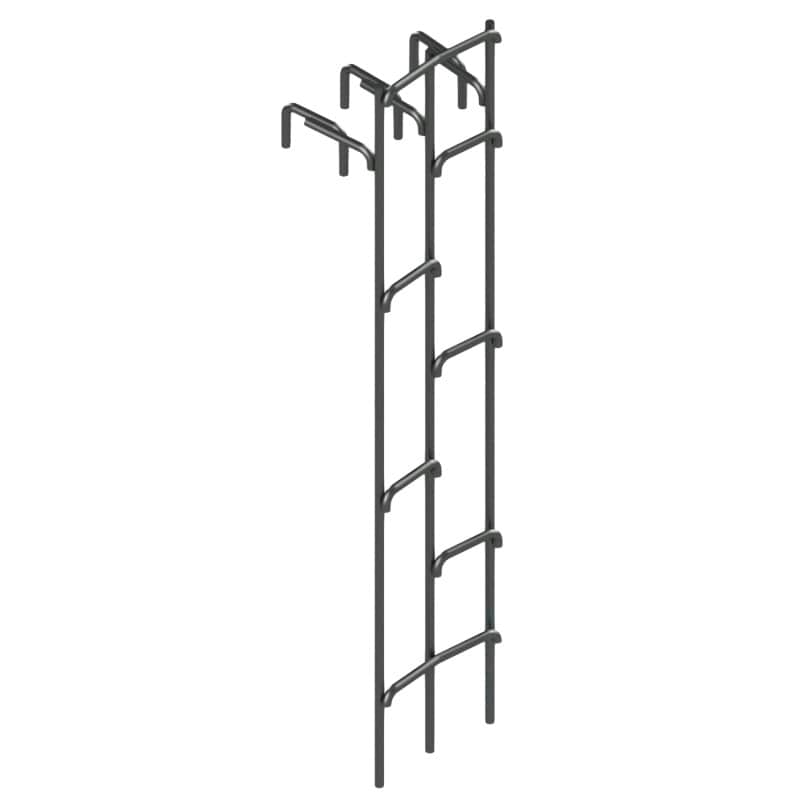

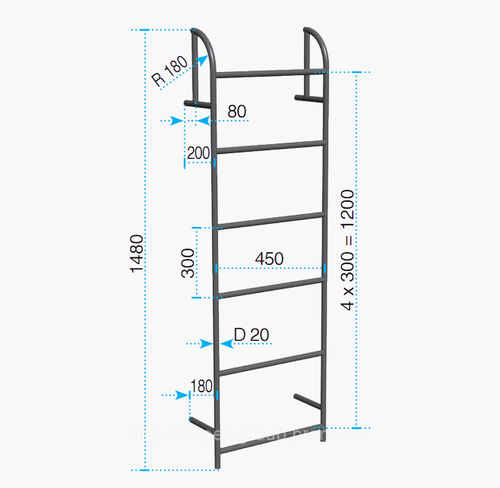

Габариты стремянки С1.

Стремянка C2 — такая конструкция отличается от первой модели длиной и весом. Модель С1 весит 6,6 кг, имеет длину 0,6 м. Стремянка С-2 имеет длину уже 1,2 м, а вес составляет 12,9 кг.

Модель C3 — еще одна вертикальная конструкция, которая тоже отличается габаритами. Вес такой модели составляет 16,2 кг, и растянется стремянка С-3 на 1,5 м.

Чем они отличаются и как их собирают? У них настолько простая конструкция, что их делают по чертежам по простой технологии. Длина должна составлять от 06 до 4,2 м. Ширину делают около 50 см. Шаг ступени — от 25 до 44 см. Собирают ее с помощью электросварки.

Материал, из которого делают такие изделия, гарантирует то, что лестница будет прочной и долговечной.

Для дополнительного запаса прочности при сборке изделия различаются в размерах и видах материала. Например, стальной прут могут заменить арматурой. Она выдержит больший вес, а за счет неровной поверхности обеспечит человеку более надежное крепление с обувью.

Конструкции, сделанные таким образом, помогут предупредить несчастные случаи. А они довольно часто происходят в колодцах при проведении работ.

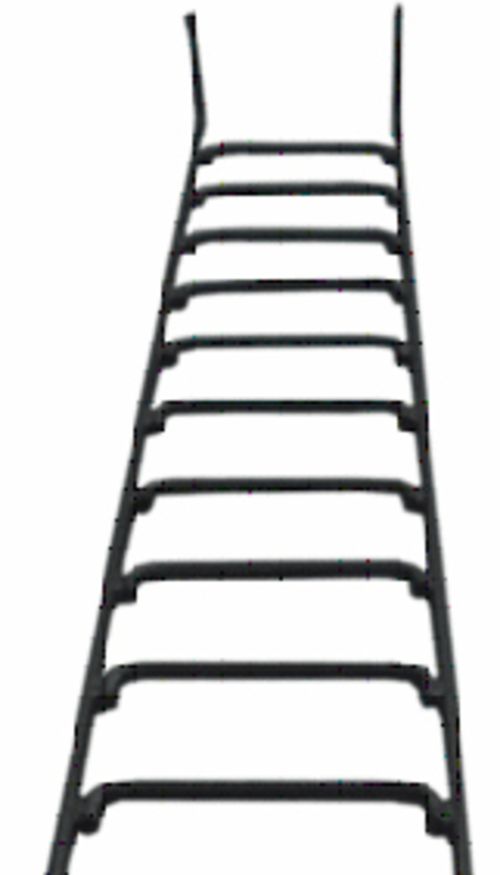

Стремянка из горячетканного профиля.

Для изготовления конструкций для колодцев используют более дешевые варианты. Использование таких материалов делает их легкими и рентабельными.

Исходя из действующих правил СанПиНа, канализационные колодцы нужно оборудовать с использованием таких лестниц. Главное, чтобы они имели определенные параметры. Модель класса С1 используется при обслуживании труб определенного диаметра. Для круглых труб он должен составлять от 15 до 150 см. При прямоугольном сечении он будет 1 м. Если же диаметр больше, то рекомендуется использовать изделия другого типа. Это же касается и глубины колодца.

Лестницы крепят на стены спуска, во внутренней части поверхности. В качестве крепежного материала используют кронштейны. Делают их из стального уголка. Расстояние от лестницы до стены составит 10 см. Самый нижний уровень не рекомендуется опускать ниже 30 см от дна. Тогда будет удобным спуск и подъем, а низ изделия не затронет коррозия.

Какие характеристики имеет стремянка для колодцев

Многие производители предлагают разные модели по разным ценам. Часто при выборе конструкции может оказаться, что вид лестниц одинаков, а вес и метраж отличаются. Чтобы деньги были потрачены не зря, нужно разобраться в их маркировке и классификации.

С1 — это маркировка всех стремянок. Остальные знаки, которые будут на ярлыке, относятся к размеру лестницы.

1. Комбинация С1-05 означает, что высота лестницы 2,1 м.
2. Модель С1-02 имеет длину 1,2 м, а весит 12,9 кг.
3. Лестница С1-07 в высоту — 2,7 м, а весит 29,2 кг.
4. Стремянка С1-03 имеет габариты 1,5 м в длину и 16,2 кг веса.
5. Маленькая лестничка С1-01 длиной всего 0,9 м, а весит 9,7 кг.
6. Габариты модели С1-04 составляют 1,8 м в высоту и 19,5 кг веса.

Изделия для колодцев делают не на один год. Срок их службы может составлять несколько десятилетий, но только при определенных правилах эксплуатации. Плохо влияет на эти изделия коррозия. Поэтому производители обмазывают продукцию краской. Чаще всего цвет только черный или серый. Чтобы защитить лестницу от воздействий со стороны, окрашивать ее нужно один раз в год.

Опасность работы в колодце

Опускание внутрь колодца связано с целым рядом серьезных рисков:

• Опасные для здоровья газы. Самая большая опасность, с которой может столкнуться человек при спуске в колодец. Причины появления газов бывают разными. Они могут выйти из подземных источников или образоваться в результате разложения органических частиц при заиливании. Чаще всего речь идет об углекислом газе, сероводороде или фосфоре. Увеличение их концентрации приводит к вытеснению кислорода. Это чревато потерей сознания для работающего внизу человека. Если его оперативно не поднять вверх, он может умереть.

• Обрушение шахты. Это может произойти со старым бревенчатым колодцем с критическим состоянием деревянных стенок. Самую высокую степень безопасности демонстрируют новые бетонные конструкции из наборных колец.

• Скопления на дне. Внутри шахт постепенно скапливается песок, ил, глина и т.п. Если колодец давно не чистился, то высота слоя жижи бывает очень значительной. Ступившего на дно человека без страховочных приспособлений может попросту засосать.

• Технические проблемы. Сюда относят обрывы веревок, поломку лестниц, перебои с освещением. Важно учесть, что работать придется в режиме повышенной влажности, холода, полумрака и дефицита пространства. Запрещается привлекать для этого людей, имеющих проблемы со здоровьем. Особенно это касается гипертонии, болезней сердца, задышки и т.п.

Главным условием безопасной работы внутри колодца является использование для спуска технически исправных средств. Чаще всего для этого применяют специальные колодезные лестницы, которые бывают стационарными, веревочными и раскладными.

Канализационные и водосточные лестницы

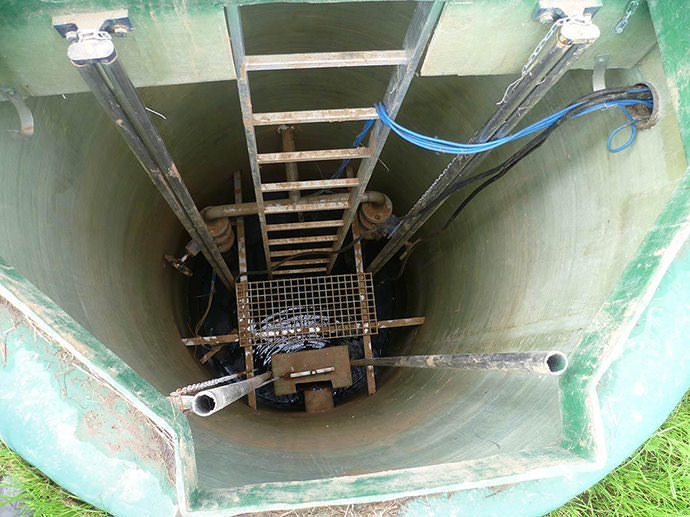

Коммуникационные системы, обеспечивающие подачу или отведение воды, прокладываются разными способами. Популярным является подземное расположение трубопровода. Для обслуживания системы требуется спуск специалиста в колодец. Для этого используются канализационные лестницы, изготавливаемые из разных материалов.

Разные размеры.

Требования к канализационным лестницам

Подземные сооружения функционируют в специфических условиях. Для обслуживания используется оборудование, отвечающее некоторым требованиям. При строительстве водосточных лестниц учитывают такие характеристики:

1. Надежность и прочность. Высота шахты нередко достигает 5 м. Все части должны выдерживать повышенные нагрузки при спуске или подъеме людей и специальной аппаратуры.
2. Материал. Согласно нормам ГОСТ, конструкции могут производиться из простой или нержавеющей стали. Второй вариант считается более надежным. Нержавеющий металл нечувствителен к воздействию влаги. Диаметр арматуры, используемой для сооружения лестницы, должен превышать 2,5 см.
3. Вес. Нормативным требованиям, касающимся массы лестниц для колодцев, соответствуют конструкции, весящие 25-100 кг при длине 1-6 м.
4. Устойчивость к окислению. Постоянное нахождение в условиях повышенной температуры и влажности приводит к быстрому разрушению металла. Поэтому колодцы рекомендуется снабжать лестницами из нержавеющей стали. Простые металлические конструкции нужно обрабатывать антикоррозионными составами. Применяют грунтование, оцинковку, окрашивание лаком по металлу.
5. Срок службы. Замена лестницы в глубоком колодце занимает много времени. Спуск в шахту небольшого диаметра сопряжен с некоторыми неудобствами. Исключить простои в обслуживании канализационных линий помогает использование долговечных лестниц.

Виды колодезных лестниц

Для спуска в канализационные колодцы используют 3 типа конструкций:

Легкое применение.

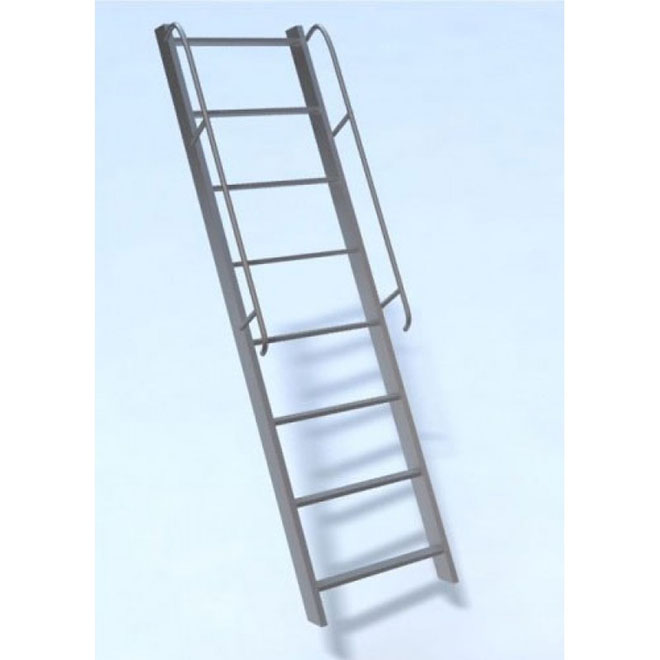

1. Переносные. Удобные колодезные стремянки не требуют стационарной установки. Глубина некоторых коллекторов достигает 10 м. Лестница должна иметь подходящую длину. Канализационная система не требует слишком частой проверки. Переносные изделия подойдут, если спускаться в шахту нужно не чаще 1 раза в 3 месяца.

   Достаточной будет длина в 1-5 м и ширина ступеней в 35 см. Вес конструкции определяется материалом изготовления.

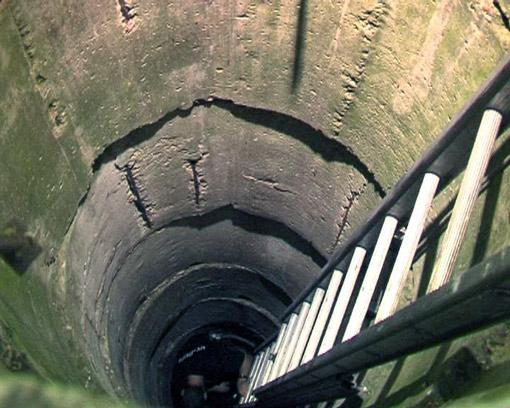

2. Стационарные. Устанавливаются на этапе строительства колодца, имеют неограниченную длину. Остальные параметры подбирают с учетом строения шахты. Вес лестницы определяется глубиной коллектора. Масса сооружения чаще всего составляет 20-150 кг.

   Ширина ступени – 35-45 см. Изделия сооружаются из стали, дерева, композитных материалов.

3. Складные. Выполняются из легких металлических сплавов, например, алюминия. Это объясняется необходимостью компактного хранения вне колодца и удобства переноски к месту использования. Длина одной секции составляет 1-2,5 м. Размеры в разложенном виде достигают 6 м.

   Весит складная лестница не более 25 кг.

Разновидности канализационных лестниц

Для спуска в канализационные колодцы используются разные типы лестниц, отличающиеся строением, материалом изготовления, способом монтажа.

Как сделать лестницу для колодца своими руками

Можно сделать самому.

Любое сооружение можно изготовить своими руками. Для этого нужно уметь обращаться с деревом или металлом, пользоваться сварочным агрегатом.

Чтобы изготовить металлическую конструкцию, выполняют такие действия:

1. Приобретают гладкую арматуру или тонкие трубы, уголки. Расчет количества материалов выполняют после определения глубины шахты.
2. Нарезают детали нужных размеров. Вертикальные направляющие укладывают на ровную поверхность параллельно друг другу.
3. Ступени раскладывают так, чтобы образовывались ровные прямоугольники. Расстояние между деталями составляет 35 см. Длина ступени – 45 см. Арматуру нарезают болгаркой. Заготовки закрепляют дуговой сваркой.

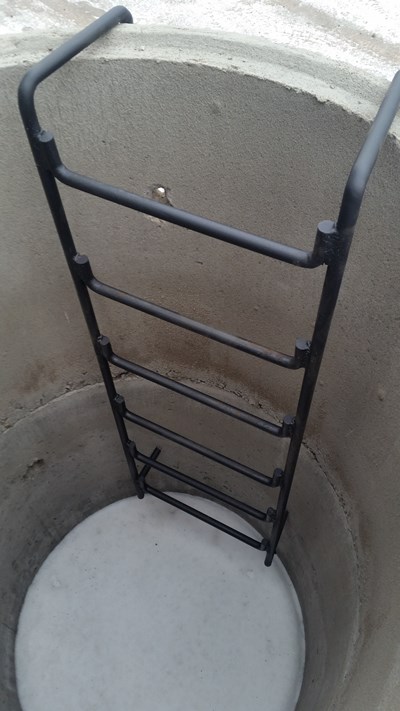

4. Приваривают верхние крюки, сделанные из арматуры. Они должны зацепляться за край коллектора.
5. Обрабатывают металл грунтовкой, наносят краску. Имеющиеся следы ржавчины удаляют жесткой щеткой.

Таблица канализационных колодцев: пункты таблицы, нормативные документы, обзор

При составлении проекта наружной сети водоотведения, в его состав должен быть включен лист «таблица канализационных колодцев». В ней отображены все колодцы, объединенные по группам. Они перечисляются с указанием рабочих параметров, по возрастанию диаметра труб или лотков.

Для каждого узла отображают основные рабочие параметры, размеры, глубину погружения в грунт, объем рабочей части, количество материала, затраченного на изготовление. В результате появляется полный перечень емкостей, принятых для данной системы и объединенных в группы по назначению и типу.

Какими могут быть лестницы для колодцев

Зачастую, колодцы инженерных сетей собираются из нескольких железобетонных колец различного диаметра высотой до 1,0 м или единого элемента, если глубина заложения колодца не превышает 3 м.

И если технология установки колодезных колец друг на друга достаточно проста и отработана, то способы крепления лестниц в смотровом колодце различаются в зависимости от вида сети и глубины колодца.

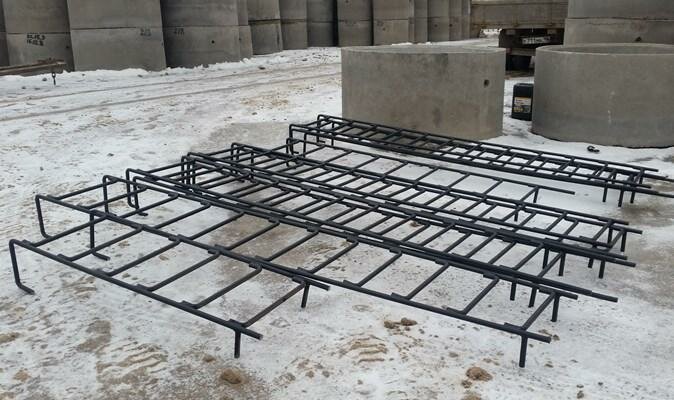

Один из лучших заводов стройиндустрии, поставляющих железобетонные конструкции на объекты нового строительства, реконструкции и капитального ремонта Москвы и Московской области – завод ЖБИ-4 изготавливает лестницы для колодцев всех видов:

• канализационные лестницы – двухпролетные конструкции длиной от 1,0 до 6,0 м, шириной 0,41 м, обеспечивающие отступление оси лестницы от стенки колодца в 150 мм, что позволяет удобно ставить ногу при спуске и подъеме. Предназначены для подъема и спуска персонала с оборудованием. Ступени в обоих пролетах установлены со смещением на шаг. Крепление лестниц производится в верхней части колодца с помощью вилки, которая вставляется между сборными железобетонными кольцами для колодцев, расположенными друг над другом. Внизу лестница опирается на лоток колодца;

• водопроводные лестницы – однопролетные конструкции длиной от 1,0 до 6,0 м, шириной 0,48 м, с относом от стенки колодца 0,14 м. Крепление производится сверху и с расчетным шагом по стволу колодца с помощью различных крепежных элементов. Может использоваться для вертикальной транспортировки оборудования;

• лестницы для теплосетей – стремянки длиной от 1,0 до 6,0 м, шириной 0,5 м, сваренных из уголка 63 и гладкого стального прутка. Лестница предназначена только для спуска и подъема эксплуатационного персонала.

В качестве лестниц для колодцев могут использоваться также упорные скобы, выполненные из гладкого стального прутка имеющие П-образную форму. Они крепятся к стенкам колодца, для чего в кольцах с расчетным шагом пробиваются отверстия, куда вставляются отгибы скоб, которые и закрепляются снаружи.
