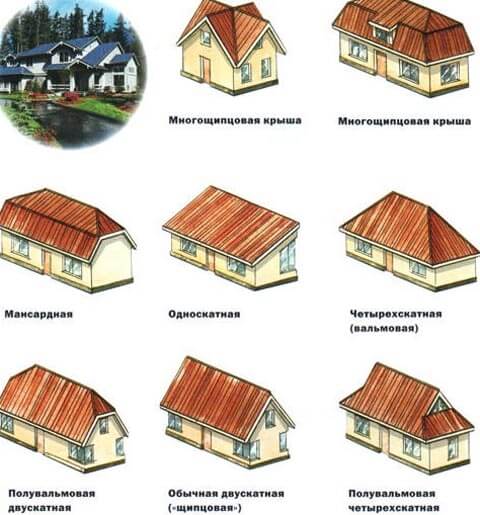

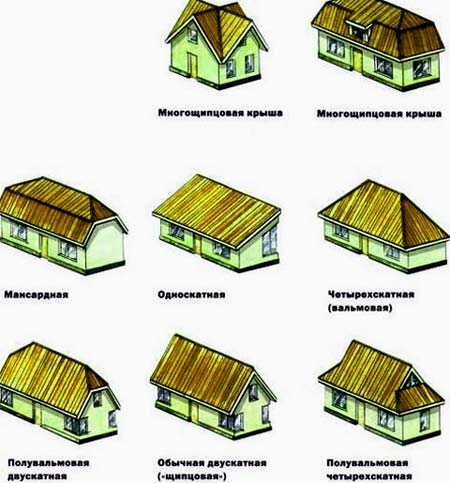

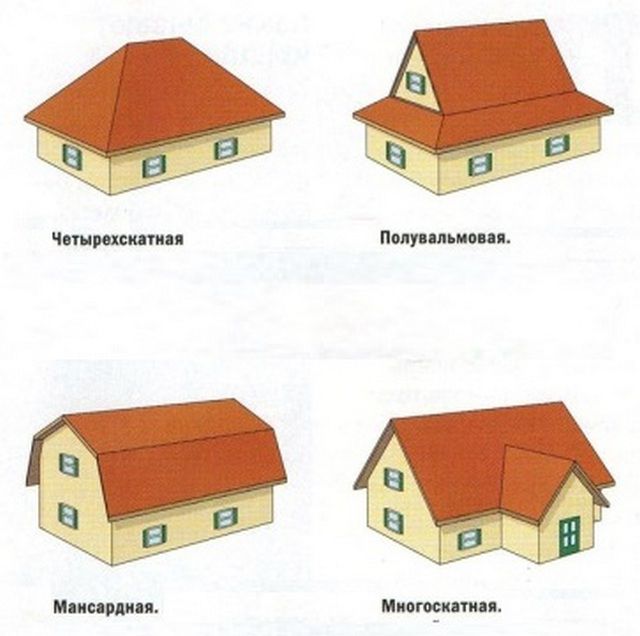

Виды крыш частных домов по конструкции и геометрическим формам

Особенности одноэтажных построек

Прежде чем говорить о крышах одноэтажных домов и их устройстве, выясним суть и особенность невысоких построек. В последние годы строительство малоэтажных коттеджей становится самым популярным вариантом частного домостроения, благодаря многим преимуществам:

1. Строительство подобных домов проходит в более сжатые сроки.
2. Для одноэтажных построек закладывают облегчённые фундаменты, а это означает удешевление строительства в части земляных работ.
3. В проектировании таких строений используют в основном простые конструктивные решения.

   Одноэтажные постройки в последнее время становятся всё более востребованными

4. Отсутствие второго этажа — дополнительное удобство для пожилых людей и безопасность для малышей.
5. Одноэтажные дома — идеальная организация пространства, где в пределах одной плоскости (40–200 м²) размещают все нужные помещения. Компактно и ничего лишнего.

Видео: проекты небольших частных домов

Мауэрлат для двускатной крыши

Мауэрлат является основой, которая берет на себя основную долю нагрузок конструкции. Если говорить понятным языком, то мауэрлат является основанием, поверх которого и будет строиться кровля. Для обустройства основы пользуются балками, с сечением, равным 150 на 150 мм. Они устанавливаются в параллельной плоскости с коньком кровли.

Закрепление балок мауэрлата должно быть крайне надежным, это делается для того, чтобы кровле был нестрашен ветер и погодные катаклизмы. В идеальном варианте, данные действия осуществляются ещё тогда, когда строятся стены. Чтобы это сделать, нужно четыре верхних ряда кирпичей проложить толстой проволокой. Данная проволока называется катанкой, и её расположение должно быть с метровым зазором.

Середины проволоки должна находиться в стене из кирпича, а её концы, которые свободно свисают, должны иметь такую длину, чтобы её хватило на последующую обвязку бруса. В том случае, если проектом дома не предусматривается штукатурка, то монтаж внешнего края проволоки должен быть осуществлен внутри раствора, так он не будет заметен.

Важным моментом является то, что мауэрлат должен отступать от кромки стенки не менее чем на 100 мм. Чтобы уберечь балки от гниения, под ними подкладывается толь несколькими слоями.

Проект крыши и ее монтаж

Прежде, чем заняться строительством дома и крыши необходимо разработать проект, продумать в нем все детали и уделить особое внимание каждой мелочи. На этапе формирования проекта нужно выбрать тип крыши, решить вопросы по дизайну, а также выбрать материал, что будет использоваться для строительства крыши, ее кровли

Конечный результат должен удачно сочетаться, гармонировать, создавая единую картину, устраивающую как внешне, так и функционально. При выборе материалов нужно ориентироваться не только на их внешние данные, но и на функциональные возможности, особенно монтажа. Кровельный материал должен быть не только привлекательным, но и надежным, ведь в этом доме нужно жить.

Проводить работы можно самостоятельно, однако можно привлечь профессионалов, гарантирующих качество работы и надежность конструкции

Это будет стоять дороже, но и результат наверняка будет хорошим, что очень важно при строительстве дома.

Виды мансардных окон

Согласно рекомендациям СНиПа, площадь мансардных окон не должна быть меньше 10 процентов от площади пола, поэтому в каждом помещении, образованном в результате разделения мансарды, должно быть окно.

Устройство мансардных окон в крыше

На изображении выше представлены разновидности окон для установки на мансарде, при этом наиболее простой разновидностью считается наклонная установка окна. Несмотря на простоту, подобный вариант связан с некоторыми проблемами гидроизоляции стыков. Кроме этого, придется устанавливать окно с усиленной рамой и армированным остеклением из-за повышенных нагрузок на конструкцию окна.

Подобная установка имеет ряд достоинств:

• Пропускает больше света, поскольку отсутствуют резкие границы света и теней.
• Не усложняется поверхность крыши, так как она остается ровной.
• Установка окна требует меньше времени.

Чем меньше угол наклона крыши, тем потребуется большее окно по площади. На изображении ниже указано, как следует расположить окно, в зависимости от угла наклона.

Чем круче наклон относительно пола, тем меньше должна быть высота окна

При монтаже окна следует брать во внимание расстояние между стропилами. Окно должно быть уже на 5 см, по сравнению с расстоянием между стропилами. Это необходимо для того, чтобы не нарушать целостность всей конструкции. В противном случае придется дополнительно усиливать элементы крыши, что не всегда оптимально.

Вместо одного большого окна лучше установить два небольших. Кроме того, что проблем значительно уменьшится, два небольших окна смотрится ничуть не хуже, чем одно большое. Не следует также забывать о нагрузках, которые больше действуют на одно большое окно.

Два окна рядом смотрятся ничуть не хуже, чем одно широкое

Установка окон-дормер связана с появлением ендов, как сверху, так и с боков. Как правило, подобная конструкция становится более сложной в любом случае. Кроме этого, имеются некоторые сложности при укладке кровельного материала, так как подобные места являются вероятными участками протечек влаги. На таких участках приходится укладывать кровельный материал особенно тщательно. В регионах, где выпадает много осадков в виде снега, такие окна подвержены особенно высоким нагрузкам при сходе снега. Решить данную проблему помогают снегозадержатели, которые монтируются над такими окнами. Достоинство подобных окон заключается в том, что возле него допустимо стоять в полный рост. На самом деле, такие окна пропускают меньше света, при этом рельеф крыши становится сложнее, с рядом некоторых проблем.

Устройство вертикального окна-дормера в мансардной крыше

Утопленные окна также используются, но в основном тогда, когда необходимо организовать выход на балкон. Утопленное окно – это не лучший вариант, поскольку света оно пропускает мало, а тени становятся достаточно глубокими. Это не совсем комфортно для глаз человека. Кроме этого, усложняется геометрия крыши, хотя не настолько, как в случае с выступающими окнами.

Если организовать окна в торцевых частях мансарды, то это существенно упростит данную проблему. В таком случае можно вполне обойтись без усиления рамы и стекол, поэтому подойдут самые обычные качественные стекла. Вариант малозатратный и легко реализуемый своими руками, поэтому именно такие окна чаще всего устанавливают хозяева на мансардах.

Особенности мансард

Мансарда – это помещение, которое находится непосредственно под крышей. Ее фасад частично или полностью образован поверхностями кровли (согласно СНиП -89).

СНиП -89. Жилые здания. Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).

СНиП -89

Она является полноценным жилым этажом, здесь может быть одна или несколько комнат в зависимости от параметров конструкции.

На заметку! Слово «мансарда» пришло из Франции. Именно французский архитектор в 1630 году придумал с пользой обустраивать чердачные помещения. И звали этого человека Франсуа Мансар – отсюда и появилось название данного типа надстройки.

Особенностями мансардных кровель является не только особая конструкция стропильной системы, но и необходимость детального продумывания остальных аспектов – утепления, влаго- и пароизоляции и т. д. Так как из-за мансарды нагрузка на фундамент и стены самого здания обычно возрастает, то преимущественно все ее элементы строятся из легких материалов. То есть для создания стропильной системы рекомендуется использовать дерево, в качестве утеплителя применяются легкие варианты материалов.

Мансардная крыша

Мансарда может иметь внушительные размеры и занимать всю площадь здания, но в пределах его стен. Иногда она обустраивается только на части перекрытий, а далее задние закрывает обычная крыша.

Плюсы и минусы мансарды

Очень часто мансарда используется в индивидуальном строительстве, ведь это возможность увеличить жилую площадь дома, сделать его теплее (потери тепла через крышу снижаются в среднем на 7-9%). А затраты на обустройство мансарды будут гораздо меньше, чем на строительство полноценного этажа.

В целом, построить мансарду не очень сложно и можно справиться с задачей самостоятельно. Главное – правильно рассчитать ветровую, снеговую и другие виды нагрузки.

Мансардная крыша с жилым чердачным помещением

Варианты крепления водосточной системы на готовую крышу

При некоторых способах крепления водостока необходимо освобождать нижний край крыши от кровли. Существуют следующие способы установки водоотвода:

Прикрепить к лобовой доске

Для крепление водосточной системы к лобовой доске находящейся под краем кровли в вертикальном положении крепятся крюки после предварительной разметки и их подгонки.

Крепежи бываю двух вариантов:

1. короткий крюк (карнизный), устанавливающийся на доску;
2. металлическая планка с пазом, на которую устанавливаются крепежи.

После установки системы под склоном в сторону слива воды в нижней части устанавливается разъесть в виде воронки и труба, идущая вниз к колодцу либо канаве. Одна воронка устанавливается на 50 метров в квадрате или на каждый склон крыши.

К стропилам

Крепление водостока к стропилам или обрешетке происходит следующим образом. Для такой работы нужны длинные крюки под желоб.

Их длинный хвост изгибается под нужным углом и крепится шурупами под кровлю крыши. Правила соблюдаются те же, что и при креплении на ветровую доску.

Установить на кровельное покрытие

К краю кровельного покрытия устанавливается водосток в том случае, если материал кровли твердый.

Если крыша закрыта обычным профильным железом, не стоит на его край вешать водоотвод. В противном случае железо изогнет.

Повесить на дополнительные кронштейны

Установка с дополнительным длинным кронштейном является наиболее простой в плане установки, но значительно отличается по себестоимости.

Представляет планку с пазом, в котором размещаются крюки и двигаются по ее длине. При закреплении планки под нужным наклоном крюки выставляются на определенном расстоянии друг от друга и крепятся.

Закрепить с помощью удлинителя

Крепеж с дополнительным длинным кронштейном в виде пластинки. Очень удобная вещь, если крепление происходит в труднодоступном месте. В противном случае кронштейн можно снять и произвести крепление короткого крюка.

Смонтировать на костыль

Способ крепления на костыли очень прост. Он производится при помощи штырей в стену, если строение не позволяет закрепить желоб на ветровой доске.

Скрытые кронштейны

Невидимые кронштейны идут в комплекте с фирменными системами водоотвода. Они такого же цвета, как и желоб, он крепится на них так, что их не заметно.

Демонтировать часть кровли

Снимается начальный ряд покрытия, при мягкой кровли делают углубление в фанере и устанавливают длинные или регулируемые кронштейны. Вторые отличаются от основных тем, что после крепежа их можно при помощи болта отрегулировать в нужное положение.

Расчет крыши самостоятельно

Итак, решив какой конструкции у вас будет крыша, преступайте к разработке проекта. Нужно произвести расчет количества материалов, поскольку для того, чтобы произвести монтаж кровли своими руками видео Вам в помощь, необходимо заранее знать объем пиломатериалов и заказать соответствующую партию у производителя.

Одним из важнейших элементов расчетов, является расчет крыши на допустимые нагрузки. Он нужен для того, чтобы подобрать сечение несущих элементов. К таким элементам относится стропильная нога, к которой подбирают необходимую высоту и ширину, основываясь на следующих параметрах:

• материалы кровли;
• снеговая нагрузка;
• шаг укладки;
• пролет.

Не стоит пренебрегать расчетом сечений. К примеру, вы планируете возведение теплой крыши, значит высота сечения ног производится с учетом толщины утеплителя, поскольку он должен монтироваться так, чтобы не выступать выше, чем несущие балки. Ниже мы приведем пример параметров деревянных элементов конструкции, принятых в большинстве случаев: мауэрлат — 150×150 мм; стойки — 100×150 мм / 100×100 мм (зависит от сечения стропил); подкосы — 100×150 мм / 50×150 мм (зависит от сечения стропил); затяжки — 50×150 мм; прогоны — 100×150 / 150×50 мм (зависит от нагрузки); накладки — толщина составляет 32–50 мм.

Как правильно выбрать доску для стропил

Чердачные и бесчердачные скатные крыши

Справедливости ради стоит сказать, что владелец будущего дома старается выбирать какой-либо 1 из нескольких предлагаемых вариантов крыш домов. Т.е. либо конструкцию чердачного типа либо бесчердачную (мансардную).

1. Крыша чердачного типа отличается своей простотой сооружения, поэтому такую крышу можно легко соорудить даже самостоятельно. Очень часто от типа материала кровли и зависит угол уклона чердачной крыши. При этом следует учитывать как нагрузку, которую должна держать такая крыша, так и стоимость строительного материала при ее сооружении.

Кроме того, этот тип предусматривает возможность ремонта без замены всей кровли. Если выбор сделан в пользу чердачной крыши, то необходимо сразу определиться с тем, будет ли чердак эксплуатироваться в дальнейшем или нет. Т.е. именно от этого решения и будет зависеть выбор верхнего перекрытия чердака, которое может быть как деревянным, так и ж/бетонным.

2. К еще одному типу крыши относится мансардная. Она же – бесчердачная. Основное ее отличие от остальных видов чердачных крыш в частных домах состоит в том, что наружными стенами в этом случае будут выступать кровельные конструкции. Такая крыша весьма оригинальная, поэтому и внешний вид самого дома будет очень необычным.

И все бы ничего, но рабочая площадь чердачного помещения в этом случае уменьшается, а сам процесс возведения мансардной крыши очень нелегкий и самостоятельно справиться с ним без соответствующего опыта, нелегко.

Мансардная крыша изнутри.

Как правило, у бесчердачной крыши есть некоторый излом, поэтому в целях ее укрепления, приходится изнутри ставить деревянные подпорки. Однако при должной фантазии и из этого можно извлечь пользу, если обшить такие подпорки фанерой и превратить все это в полезные шкафчики и ниши для временно ненужных вещей.

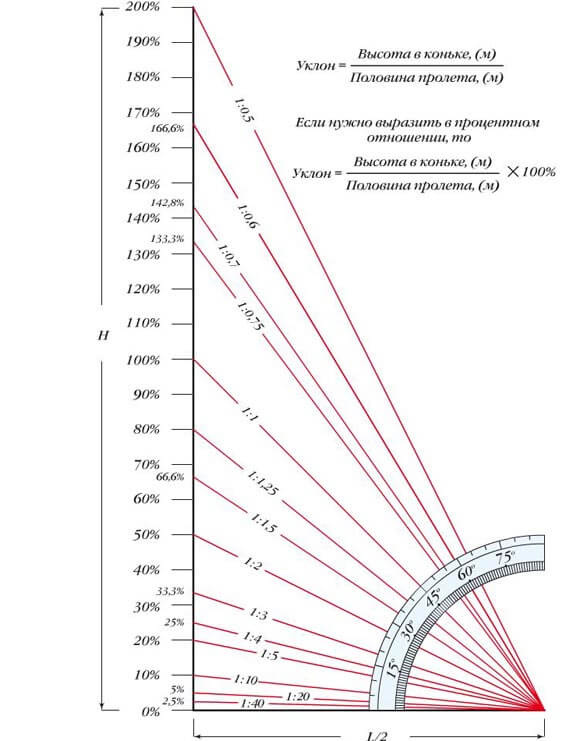

Угол наклона двухскатной крыши

Выбор приемлемого угла наклона крыши является значимой задачей, но у многих строителей она отходит на второй план, что неверно. Стандартными считаются так называемые щипцовые сооружения, имеющие прямые скаты. Оптимальный угол наклона двухскатной крыши составляет в среднем 30°-45° (за основу берется угол в основании равнобедренного треугольника).

От выбора угла наклона будет зависеть, насколько хорошо верхняя часть дома станет противостоять следующим факторам:

Первые два пункта необходимо учитывать с особой тщательностью, так как просчет в выборе наклона крыши может стоить больших финансовых потерь и здоровья в случае обрушения.

Пример: чем больше угол, тем меньше нагрузка на кровлю от осадков, однако возрастает угроза повреждения ветром из-за создаваемой парусности (крышу просто может сдуть). Также повысится шумовой эффект, если кровельным материалом выбран металл.

• Рулонные материалы: предварительно рассчитывается количество слоев. Чем их больше, тем ниже можно делать крышу. Двойной настил — от 10-15°;
• Наборные элементы: к ним относится черепица (в том числе мягкая) и шифер. Угол наклона стропил выставляется от 20°;
• Металлочерепица: придерживаться следует уклона от 14°;
• Профнастил: его листы должны размещаться под углом от 12°;
• Ондулин: разрешается придерживаться показателя от 6°.

Таким образом при проектировании крыши и выборе угла наклона важно заранее знать каким кровельным материалом вы будете ее покрывать. Как видно, минимальный угол наклона двухскатной крыши может быть 6°.

Выбор материалов

Если вы хотите знать, как сделать каркас крыши своими руками, для начала нужно обзавестись инструментами и материалами.

Для выполнения работ понадобится следующее:

• брус 150х50 мм для стропил;
• брус 100х100 мм для мауэрлата (для этой цели лучше покупать хвойную древесину зимней заготовки без каких-либо видимых изъянов);
• рейки 40х40 мм для обрешетки;
• крепежные шпильки для фиксации мауэрлата;
• шпильки 8 мм и 10 мм для стропил;
• скобы;
• кронштейны;
• саморезы по дереву;
• молоток;
• рубанок;
• дрель;
• пила;
• уровень;
• рулетка;
• перчатки;
• антисептики для древесины;
• антипирены.

Обработка деревянных элементов конструкции антисептиками и антипиренами продлевает сроки эксплуатации всего здания, а также снижает горючесть древесины, сводя риск воспламенения к минимуму.

Полезный совет: значительно упрощают и ускоряют монтаж газовые пистолеты. На данном видео каркас крыши делается легко и быстро с применением современной техники. Если строительство одноразовое, есть смысл взять такой пистолет в аренду.

Для выполнения каркаса из металлического профиля понадобятся совершенно другие инструменты, но поскольку вес материалов и сложность исполнения не позволяют проделывать такую работу самому, наиболее приемлемо заняться возведением деревянных каркасов.

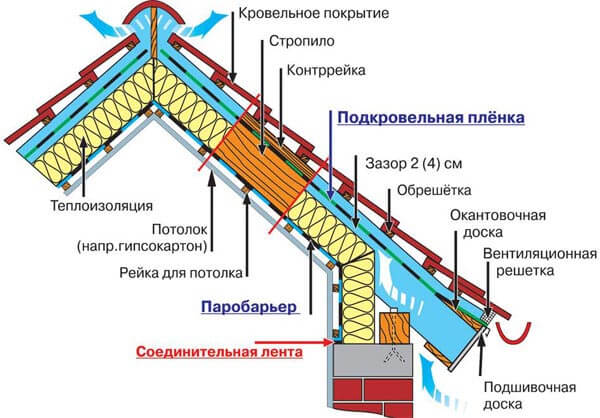

Общее устройство крыши

Какой бы вариант вы ни выбрали, строение конструкции будет одним и тем же в любом случае.

Крыша состоит из таких элементов:

1. Несущая конструкция. Именно она является основой всего сооружения. Ее форма и особенности строительства зависят от типа выбранной крыши. Ее составляющими элементами являются: стропила и деревянные балки.

Несущая конструкция кровли. В данном случае — деревянные фермы заводского изготовления

2. Основание, на которое монтируется кровельный материал. Оно может быть сплошным или решетчатым. Первый вариант лучше использовать в том случае, если вы решили стелить рулонную кровлю. Во время возведения такого основания используются доски, которые выкладываются в 2 слоя. Для первого может применяться материал любой ширины. Второй же расстилается из узких досок. Учтите, что между этими слоями нужно положить рубероид, обеспечивающий защиту от ветра. Обрешетка используется, если вы решили использовать такое кровельное покрытие, как шифер, черепицу или металлопрофиль, то есть жесткие материалы. Во время ее строительства учтите такие требования:

Деревянная обрешетка

• — все элементы закрепляются на стропилах максимально надежно. В противном случае они могут расшататься и поломаться;
• — в качестве материала применяются деревянные планки;
• — стыки обрешетки на стропилах не должны совпадать. В этом случае вы сможете обеспечить максимальную прочность сооружения;
• — между планками необходимо выдерживать одинаковое расстояние по всей площади. Шаг зависит от типа кровельного материала и может колебаться в пределах 15-50 см.

3. Тепло- и гидроизоляция.

Гидроизоляционная мемрана

4. Кровельное покрытие. Между ним и предыдущим слоем должен быть оборудован вентиляционный зазор.

Виды кровельных покрытий

Разметка конструкции

Чтобы крыша углового дома была собрана правильно и точно, нужно нанести на мауэрлат и затяжки разметку. То есть точные места расположения тех или иных элементов скелета. Для нанесения разметки используют строительный карандаш, специальную мерную линейку из фанеры и, конечно же, имеющийся на руках чертеж со всеми параметрами элементов каркаса.

• В первую очередь ставят наметку на центральные части торцевых стен Г-образного дома и чертят от них прямые линии вдоль длинных стен здания. Именно по этим линиям будет располагаться коньковый прогон. Длины обоих коньков намечают в соответствии с чертежом, так же, как и места расположения стоек-опор.
• Теперь следует наметить точки расположения стропильных ног. Их монтируют с шагом, указанным на чертеже. То есть на мауэрлат следует нанести своеобразные отметки — точки опор стропильных ног.

Важно: стыковать угловые стропила и обычные следует методом врубки. Но выпилы делают исключительно на стропилах таким образом, чтобы они не превышали четверть сечения пиломатериала. Делать врубки на мауэрлате строго запрещено. Это ослабит его и крыша своими руками смонтированная со временем прекосится.

• В последнюю очередь намечают точки расположения угловых стропил и нарожников.

Возведение стропильной системы

Её конструкцию составляют:

1. Стропильные ноги, опоры. Они выполняют функции ребер жесткости.
2. Мауэрлат.
3. Коньковый брус.
4. Обрешетка – на неё крепятся утеплитель и кровля.
5. Подкосы.
6. Кровельная прослойка с гидро и теплоизоляцией. Укладывается сверху.
7. Основное кровельное покрытие.

Порядок работ:

1. Прежде всего, следует сделать армированный железобетонный каркас, который будет проходить поверху стен дома. Он нужен для того, чтобы укрепить каменную кладку. Ещё он поможет выровнять горизонтальную отметку стен здания. Помимо этого, нужно рассчитать его нагрузку на крышу дома.
2. В арматурный каркас необходимо вставить оцинкованные шпильки. С помощью них к основанию армированного пояса будет прикрепляться мауэрлат. Он нужен в качестве основания стропильной системы. Обычно он делается из бруса сечением 150 на 150 миллиметров или 200 на 200 миллиметров. Важно, чтобы длина шпилек была подобрана с учетом выступа из мауэрлата на пару сантиметров. Поперечное сечение используемых планок рассчитывается в зависимости:

• От того, сколько весит кровельная прослойка.
• От максимальной нагрузки, которую стропильная система может выдержать.

От данных показателей зависит и мощность мауэрлата. Это все нужно отразить на чертеже. Далее следует уложить гидроизоляцию. Для этого можно использовать рубероид, размещенный в два слоя. Мауэрлат нужно будет крепить при помощи шпилек. Чтобы избежать коррозии, для них рекомендуется брать оцинкованные гайки. Для точного выравнивания конструкции потребуется строительный уровень.

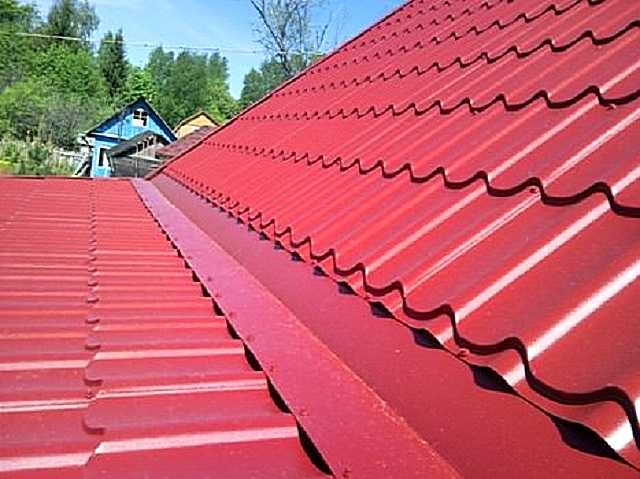

Некоторые тонкости монтажа металлочерепицы

Работу по установке листов должны производить минимум два человека с соблюдением следующих рекомендаций:

1. Капиллярные пазы должны быть полностью перекрыты следующими в ряду листами;
2. Все листы должны быть тщательно подровнены параллельно карнизу.

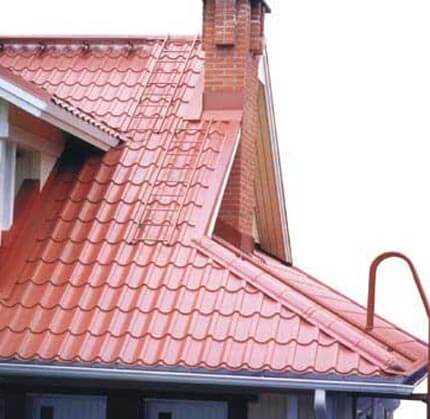

Кроем крышу: как обойти дымоход

Схема обхода трубы металлочерепицей

Устройство металлочерепичной крыши должно быть таким, чтобы в районе примыкания материала к трубе дымохода в подкровельное пространство не просачивалась вода. Для решения этой задачи используются специальные фартуки. Инструкция по их монтажу такая:

1. Перед укладкой металлочерепицы вокруг трубы набивается сплошная обрешётка. На неё наклеивается гидроизоляционный материал с нахлёстом на стенки трубы в 15–20 см. В самом дымоходе делается штроба по всему периметру.
2. После укладки металлочерепицы монтируется сначала нижний фартук, а затем верхний. Согнутые края их вертикальных частей заводятся в штробу.

Тонкости установки карнизных планок

Карнизные и торцевые планки должны быть закреплены к древесине каркаса с шагом примерно в 30 см. Если это условие не соблюсти, они в последующем могут отойти, и придётся выполнять никому не нужный ремонт. Встык их монтировать крайне не рекомендуется. Каждая последующая планка должна находить на предыдущую минимум на 1 см. Крепление этих элементов производится оцинкованными гвоздями или саморезами в шахматном порядке.

Монтаж ендов: особенности

Нижнюю ендову следует закреплять саморезами в каждую обрешётину. Нахлёст её на скаты должен составлять минимум 25 см. В этом случае не придётся делать ремонт кровли из-за подгнившего каркаса. Верхнюю ендову монтируют таким образом, чтобы не повредить нижнюю. Крепят её к металлочерепице либо на специальные уголки, либо на саморезы в верх волны (в каждую).

Крепление листов на изломах кровли

Устройство изломов крыши

Как уже упоминалось, на мансардных ломаных крышах металлочерепицу на изломе кладут со свесом. Перед монтажом при этом на рёбра скатов такой стропильной системы обычно для надёжности монтируют (с шагом 30 см) планку-капельник.

Иногда в конфигурации крыши присутствует и другой вид излома — с отрицательным углом. Закрывают его примерно так же, как и ендовы. Ковёр в данном случае укладывается такой ширины, чтобы на верхнюю часть ската он заходил минимум на 35 см, а на нижнюю — 15 см. Обрешётка под него должна быть также сплошной.

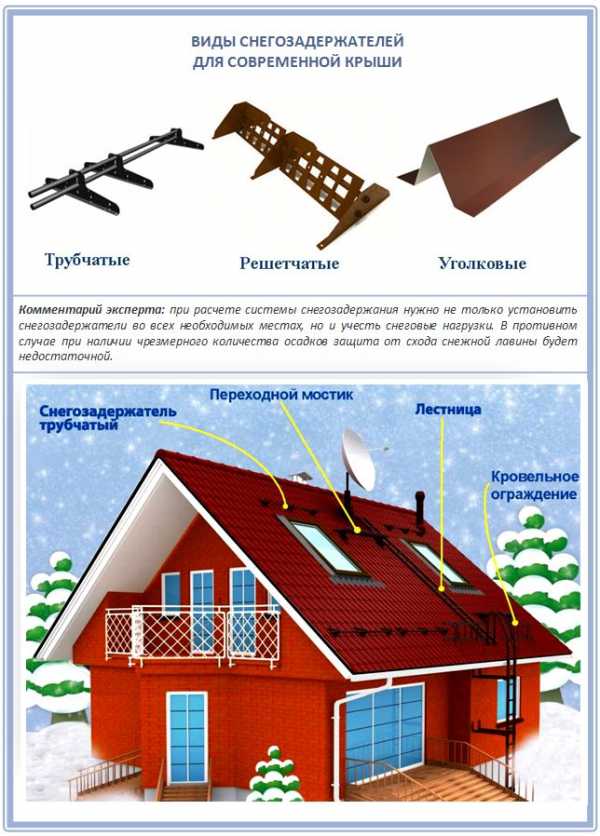

Монтаж снегозадержателей

Этот доборный элемент монтируют на пологих кровлях во избежание схода снежных «лавин». Инструкция по монтажу снегозадержателей включает в себя следующие этапы:

1. Крепление производится длинными саморезами в обрешётины;
2. В металлочерепице нужно сделать отверстия и проложить их резиновыми уплотнителями;
3. Кронштейны правильно прикручивать на расстоянии не менее 35 см от карниза.

Монтаж молниезащиты

Схема молниезащиты крыши из металлочерепицы

Эта система должна быть собрана обязательно. Если молния будет притянута металлом покрытия, придётся выполнять дорогостоящий ремонт кровли. И конечно же, природный электрический разряд — явление для проживающих в доме очень опасное. Молниезащита собирается из следующих элементов:

1. Молниеприёмника, представляющего собой стержень длиной от 5 м;
2. Токоотвода (проволока с круглым сечением);
3. Заземлителя из металлической планки толщиной не менее 150 мм.

Молниеприемник закрепляют на коньке кровли. Вокруг дымохода обматывается проволока и соединяется с серединой стержня. Заземлитель вкапывается в землю на глубину минимум 80 см и соединяется его с молниеприемником посредством токоотвода.

Устройство стропильной системы двухскатной крыши

Стропильная система современной двухскатной крыши состоит из множества элементов, каждый из которых равномерно перераспределяет вес конструкции и грамотно передает ее на стены дома. На рисунке ниже показана конструкция двухскатной крыши дома с ее основными узлами и элементами стропильной системы.

Разберем каждый из элементов, показанных на схеме, отдельно:

• Стропильная нога — основная часть в конструкции стропильной системы двухскатной крыши, представляющая собой наклонный элемент, прокладываемый через всю кровлю. Для его создания выбираются наиболее прочные брусья, поскольку стропильная нога помимо веса кровельного материала и обрешетки может нести на себе вес осадков в виде снега;
• Мауэрлат — так называемый «фундамент» крыши, являющийся основной опорой для всей конструкции, распределяющей нагрузки на стены. Представляет из себя брус или толстую доску, на которую опираются стропильные ноги и который является «прокладкой» между стеной и кровлей;
• Затяжка (стяжка)- распорка, лежащая в основании треугольника, усиливающая прочность. Затяжка выполняет двойную функцию, так как к нижней ее части монтируется потолок;
• Прогоны — коньковые крепятся в верхней части, боковые в центре стропильных ног. Задача прогонов — удержание стропильных ног от падения и «складывания»;
• Стойка — располагается в центральной зоне, непосредственно под коньком. Служит опорой, передает нагрузку на затяжку;
• Лежень — дополнительный элемент, на который опирается стойка;
• Обрешетка — доски, которые монтируются поперек стропил. Обрешетка предназначена для укладки на нее кровельного материала (в самом простейшем случае) и для обеспечения дополнительной жесткости всей стропильной системы.

Данная схема крыши является универсальной для множества построек, но в зависимости от сложности конструкции сюда могут добавляться специальные элементы, придающие устойчивость и жесткость всей стропильной системе.

Монтаж водостока крыши

Системы водостока отличаются как материалом изготовления, так и принципом обустройства. Бывают они наружными либо внутренними. Выбирают вид водостока на основании расчетов.

Чтобы сделать внешний водосток, все устраивают в следующем порядке:

1. Выполняют монтаж кронштейнов фиксации водоприемного желоба по кромке кровли. Расстояние между ними — минимум 70 см.
2. Раскраивают водосточный желоб, исходя из геометрии и размеров крыши.
3. Монтируют желоб на кронштейны, прикручивают.
4. Монтируют водосточные трубы, связывают с выпусками, находящимися на желобе.
5. Выполняют установку фасонных частей водостока.

Если проектом предусмотрен внутренний водосток, особое внимание уделяется установке воронок. Их закрепляют к плоскости кровли в размеченных местах. Далее, монтируют прижимной фланец, который фиксирует пароизоляционный слой. После укладки утеплителя, вырезают в нем отверстия под воронки. Состыковав утеплитель, укладывают разделительный слой и надставку воронки. В заключение настилают мембрану и монтируют оголовок.

Инструкция по монтажу ондулина

Чтобы правильно крыть крышу ондулином, нужно обязательно придерживаться определенного алгоритма.

Важно! Первоначально следует позаботиться о собственной безопасности.

Вашему вниманию инструкция по укладке ондулина своими руками:

• Крепление первого листа нужно начинать со стороны, дальней от ветра, и обязательно с нижней части ската. Для выравнивания листов натяните шнур по нижней кромке, учитывая, что вылет листа должен оканчиваться на расстоянии около 5 см от фартука-капельника. Крайней волной лист должен заходить на ветровую доску. В пространство волн между листом и обрешеткой поместите заполнитель, освободив в нем отверткой вентиляционные отверстия. Если этого не сделать, то в отверстия под волнами могут залетать птицы, и даже поселиться шершни.

• оснащены специальными шляпками, поэтому крепление осуществляется так: молотком вы под углом 90 градусов пробиваете гвоздь с открытой шляпкой, а после того, как вбили его, надеваете декоративную шляпку-заглушку.
• Помните, что на каждом листе у вас будет три линии крепежей. Чтобы попасть гвоздем в обрешетку либо разметьте лист, либо натяните по линии обрешетки веревку.  Важно помнить, что отступ линий, по которым вбиваются гвозди будет зависеть от шага вашей обрешетки, однако менее, чем 3 линии гвоздей на листе быть не может. Далее крепление осуществляйте по схеме ниже.

• Второй листок уложите внахлест на 1 волну, и прибивать гвоздями его первую волну вы уже будете вместе с нахлестом, то есть сразу в обрешетку сквозь два листа. В процессе следите, чтобы второй лист не выступал за границы шнурка, регулирующего горизонтальность низа кровли. В любой иной ситуации листы будут лежать косо. Если нужно будет отрезать кончик листа, можно воспользоваться ножовкой.

• Второй- следующий ряд относительно первого ложится в порядке шахматной доски. Для этого, возьмите и разрежьте лист продольно посередине. Установите нахлест между рядами 10-15 см. Если позволяет уклон крыши, тогда нахлест допустимо уменьшить, добившись, тем самым, экономии в расходе материала.

• После окончания монтажа последнего сегмента, можно перейти к креплению аксессуаров кровли, выполняющих функции защиты и декора.
• Щипцовые элементы устанавливаются на ветровую доску, которая вплотную прижата к ондулину. Нахлест щипцов- около 15 см. Прибивается теми же гвоздями в торец.
• Конек для ондулина крепится с края крыши, противоположного преимущественному направлению ветра, как и листы. Прибивается конек в каждую нижележащую волну, с двух сторон поочередно. Нахлест элементов конька составляет также 15 см.

Важно! Предельное внимание обратите на качество крепления гвоздей. Их шляпки будут сильно видны на поверхности, поэтому изначально позаботьтесь об их правильной геометрии.

Теперь, когда вам известна пошаговая инструкция укладки ондулина, вашему вниманию видео инструкция для более детального ознакомления с процессом монтажа.

Теперь вы сможете легко крыть крышу с помощью ондулина. Возможно, вы уже имеете опыт работ с этим материалом? Поделитесь впечатлениями с читателями ниже.

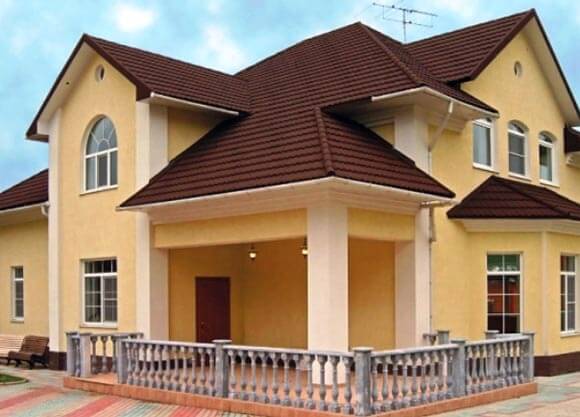

Стропильная система вальмовой крыши – технология монтажа

Устройства стропильной системы своими руками пошагово:

1. Подготовка заготовок (стропил)

Это наиболее сложная и трудоемкая часть строительства, т.к. связана с:

• необходимостью обеспечения заданного угла наклона стропильных ног;
• разной длиной нарожников (коротких стропил);
• наличием диагональных стропил (накосных), которым уделяется особое внимание. За счет длины накосные стропила несут большую нагрузку, нежели основные стропила, и поэтому требуют применения более качественного пиломатериала с большим сечением. Кроме того, часто длина диагональных стропил превышает стандартную длину досок.

Чтобы не покупать разный пиломатериал, на практике применяется метод сращивания (спаривания) обрезной доски для получения заданной длины.

Преимущества технологии сращивания стропил:

• получение неразрезных балок заданной длины;
• увеличение прочности диагонального стропила вальмовой крыши за счет удвоенного сечения;
• упрощение расчета и покупки материала (унификация размеров: длина и сечение);
• возможность использования досок, предназначенных для формирования рядовых стропил.

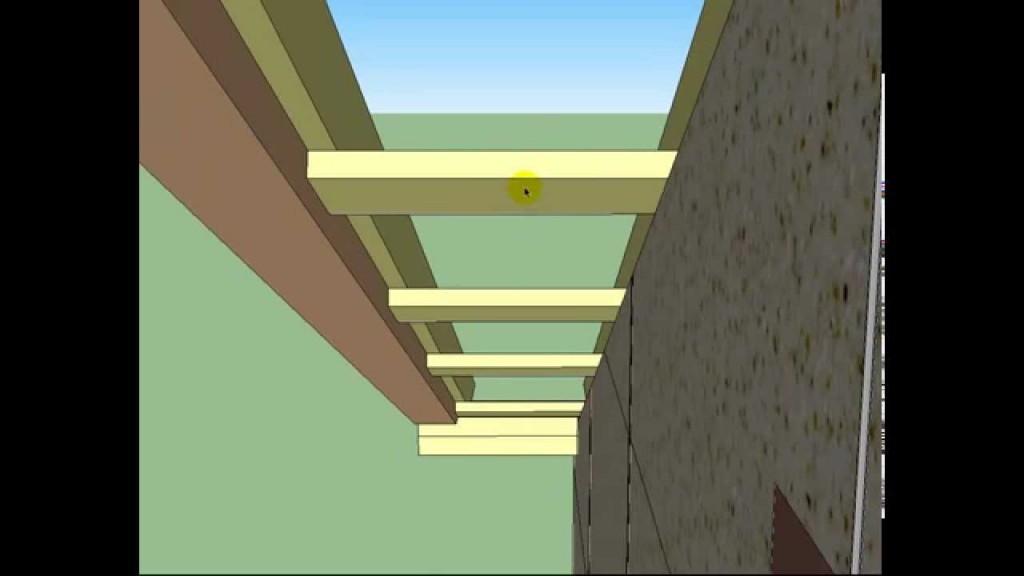

Составные стропила из досок с вкладышами

2. Крепление мауэрлата

Мауэрлат для вальмовой крыши – это деревянный брус большого сечения (100х100 или 100х150 мм) смонтированный по периметру стен. Для мауэрлата используется древесина первого сорта.

Особенность укладки мауэрлата состоит в том, что брус соединяется по длине только внахлест, но не встык, с использованием множества точек соединения с основанием стены. Соединительные узлы дополнительно усиливаются металлическими скобами.

Как соединить мауэрлатные брусья для вальмовой крыши

Поскольку назначение мауэрлата – служить опорой для стропильных ног, он нуждается в защите от влаги. С этой целью между стеной и брусом укладывает гидробарьер (например, используется рубероид).

Примечание. Под мауэрлат в кирпичных домах (или из газобетона, пенобетона, арболита) заливают пояс из железобетона с заранее установленными шпильками для монтажа бруса. Шпилька имеет диаметр 10 мм и более и должна выступать за плоскость мауэрлата на 20-30 мм. Шаг установки шпилек – 1000-1200 мм.

3. Монтаж прогона

Прогон – это балка, устанавливаемая параллельно сторонам мауэрлата. Прогон служит основанием для монтажа дополнительных опор под стропильными ногами. Устройство прогона не является обязательным этапом работ и выполняется только для вальмовых крыш большой площади или имеющих конфигурацию повышенной сложности. Место размещения прогона, показано на схеме.

При этом следует учесть, что точка максимальной нагрузки будет различаться в зависимости от места расположения – на хребте вальмы или на ребре ендовы.

Точки максимальной нагрузки на хребете вальмы и ребре ендовы

Примечание. Шатровая вальмовая крыша монтируется без опоры, а в месте примыкания диагональных стропил формируется сложный узел.

4. Установка опорных стоек

Опорная стойка вальмовой крышиСтойки выполняют функцию опоры при установке конькового бруса (оранжевый цвет на картинке).

5. Монтаж коньковой балки

Монтаж конька вальмовой крыши сопровождается точными замерами. Поскольку на конёк будет опираться вся конструкция кровли, правильность его установки проверяется по высоте и по уровню.

6. Крепление стропильных ног

Относительно последовательности работ на этом этапе, мнения мастеров расходятся. Это дает возможность выделить два направления для выполнения работ:

1. монтируются центральные стропила, а затем диагональные. Этот порядок работ проще;
2. монтируются диагональные стропила, а затем остальные.

При монтаже нижнюю часть стропильной ноги упирают на мауэрлат.

Опирание стропил на вальмовой крыше показано на схеме. Первый вариант (с вырезкой) проще, но второй (с опорным брусом) предпочтителен, т.к. в этом случае крепление не ослабляет стропило.

Способы крепления стропил на мауэрлате

Формирование узла на коньковой балке возможно разными способами.

Способы крепления стропил на коньковой балке

Варианты верхнего крепления диагональных стропил показаны на схеме.

Способы верхнего опирания диагональных стропил

Совет. Для жесткости все узлы целесообразно усиливать металлическими элементами (скобы, пластины, уголки).

Поскольку на диагональные стропила приходиться значительная нагрузка их можно усилить с использованием таких средств как:

• установка стойки. Монтируется на перекрытие вертикально;
• установка подкоса. Монтируется под углом. Угол наклона не имеет определяющего значения. Важна способность подкоса усиливать диагональное стропило;
• шпренгель. По сути, это Т-образная короткая балка, развернутая на 180о. Его используют на длинных пролетах и устанавливают таким образом, чтобы его основание было ориентировано перпендикулярно диагональному стропилу.

Шпренгельная опора вальмовой крыши

7. Монтаж рядовых стропил

Рядовые устанавливаются аналогично монтажу центральных стропил, которые формируют края трапеции. Нижняя их часть опирается и крепится на мауэрлат, а верхняя упирается в коньковую балку. Важно соблюдать одинаковое расстояние между рядовыми стропилами.

8. Установка нарожников (коротких стропил)

Нарожники изготавливают только из цельного пиломатериала. В месте примыкания нарожника к длинному стропилу делают врубки или устанавливают опорные балки. Место установки дополнительно усиливают металлическими элементами.

Примечание. Установка нарожников вальмовой крыши возможно в разбежку для упрощения монтажа.

Раскладка стропил вальмовой крыши и установка нарожников

Нарожники в любом случае устанавливаются после формирования силового каркаса кровли. Их монтажом заканчиваются работы по устройству стропильной системы вальмовой крыши.

Инструктаж по монтажу системы вентилирования

Монтажом системы вентилирования можно заняться самостоятельно или пригласить специалистов, имеющих незаурядный опыт кровельных работ. Обращаться к дешевым мастерам не стоит – качество их услуг может не соответствовать даже самой минимальной стоимости.

Если связаться с горе-мастерами, то придется заплатить три раза – за их работу, за испорченную кровлю, за исправление ошибок настоящими специалистами

В случае, когда заниматься монтажными работами будет бригада строителей, можно озвучить им свои предпочтения и проверить проект, который они впоследствии предоставят. Нужно обратить внимание, устраивает ли предложенный вариант притока и отвода воздушных масс.

Эффективный вариант притока в мансардное помещение – клапаны, встраиваемые в конструкцию окна. Они так устроены, что могут проветривать помещение даже тогда, когда створка закрыта. Производители предлагают модели для вертикальных и наклонных (мансардных) окон.

Окна с клапанами обеспечат надежное поступление свежего воздуха в нужном количестве в мансардное помещение

Для монтажа окон лучше воспользоваться услугой по установке, особенно, если оно большого размера. Если делать это самостоятельно, можно лишиться гарантии. В случае возникновения каких-либо проблем претензии предъявлять будет некому.

Если принято решение заниматься самостоятельным монтажом системы вентиляции в мансардном помещении, то предстоит следовать инструкции к тем элементам, которые нужно устанавливать.

Чаще всего своими руками монтируют софиты и вентилируемый конек. В зависимости от типа материла будет отличаться и сам набор инструментов для выполнения их установки. Чтобы поставить аэраторы на крыше обычно обращаются к специалистам, имеющим оборудование для проделывания соответствующих отверстий.

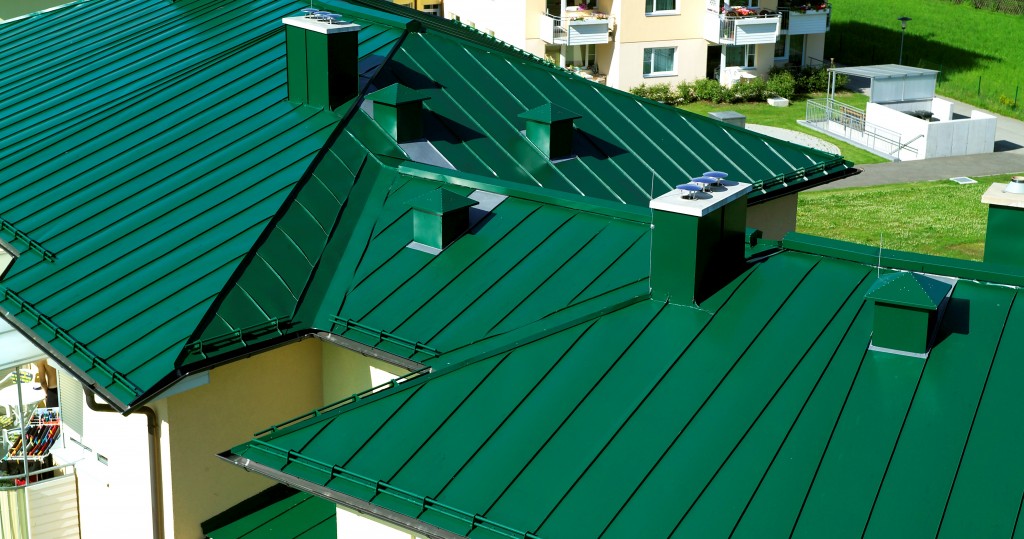

Аэраторы выпускают самых разных размеров, форм, цветов. Это позволяет им отлично вписаться, не выбиваясь из цветовой гаммы кровельного покрытия

Для монтажа вентканалов используют герметик, чтобы хорошо изолировать стыки. В вытяжной системе часто ставят вентилятор или аэротурбину. Вытяжной вентилятор предстоит поместить прямо в вентиляционный канал, закрепив и подключив его согласно прилагаемой инструкции.

При самостоятельном обустройстве вентиляции мансарды важно помнить, что суммарная площадь вытяжных отверстий должна быть на 20% больше, чем приточных. В противном случае будет проблема с тягой.

Цвет и форма вентиляторов для кровли позволяют их использовать для установки при любом типе покрытия

Если же есть сомнения в собственных силах, то лучше обратиться к специалистам, которые правильно спроектируют и обустроят вентиляцию самого дома и мансардного помещения. Это будет залогом длительного срока эксплуатации мансарды и всего дома, а также обеспечит здоровую атмосферу в помещении.

Благоприятный микроклимат мансарды станет настоящим подарком ближайшие 20-30 лет. Вентилируемая кровля при надлежащем уходе может прослужить и дольше
