Виды и характеристики саморезов для сэндвич панелей

Необходимое оснащение для установки

По ходу сооружения кровли из сэндвич-панелей постоянно возникает нужда в подрезании материала по размеру. Также его потребуется крепить и заниматься гидроизоляцией швов. Чтобы порезать панели, можно использовать электроножницы, мелкозубчатую пилу или стационарный станок с дисковой пилой. Болгарку или приспособления для горячей резки лучше не применять, так как из-за нагревания линии разреза панели начинают выгибаться. Это приводит к нарушению защитного покрытия, из-за чего начинает появляться коррозия.

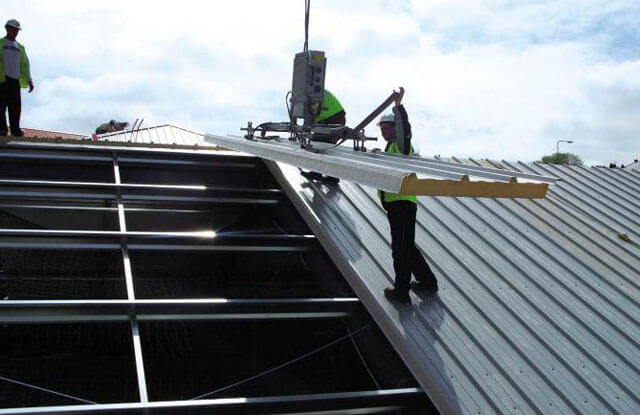

При переноске сэндвич-панелей обычно используют механические или вакуумные захваты, что позволяет избегать повреждения поверхности. На тех участках, где захваты устанавливаются на панели, заранее проклеивают специальную пленку. В качестве крепежного материала для установки кровельных сэндвич-панелей используются длинные нержавеющие саморезы. Также обязательно наличие шайб и специальных уплотняющих прокладок. При выборе оптимальной длины саморезов ориентируются на толщину панели и каркаса, на который ее фиксируют. Закручивать шурупы удобнее при помощи шуруповерта.

При расчете необходимого количества крепежного материала в учет берутся следующие факторы:

• Ветровая нагрузка на здание. На это влияет его высота, месторасположение и угол наклона крыши из сэндвич панелей.
• Особенности постройки (открытая или закрытая).
• В каком месте кровельной конструкции находится закрепляемый элемент. На крайние панели оказывается наибольшая ветровая нагрузка.
• Несущие способности каждого крепежа.

Точные расчеты должен выполнить квалифицированный специалист, с учетом СНиП минимального уклона кровли из сэндвич панелей. Особого внимания требуют стыки между панелями: между ними не должно быть зазоров. На крышах с любым углом кровли из сэндвич панелей для уплотнения применяют специальную ленту типа Абрис Лб 10×2. Также можно использовать силиконовый герметик. Таким же образом оснащаются все вертикальные примыкания.

Кровельные саморезы

В перекрытии кровли, крепежи так же играют немаловажную роль. От их качества будет зависеть срок службы отделочных материалов. Кровельные саморезы делятся на три вида:

1. По металлу . Имеют буровой конец позволяющий пробивать отверстия до 1,2 мм. При предварительном сверлении, саморез способен пробить до 6 мм. Такие крепежи изготавливаются из стали и покрываются слоем цинка.
2. По дереву . Имеют более острый конец для лучшего прохода в древесину. Если для монтажа используется саморез большой длины (от 40 см), то отверстие для него предварительно просверливается сверлом меньшего диаметра.
3. Для профнастила . Данные крепежи аналогичны саморезам для сэндвич панелей. Они могут использоваться для монтажа профнастила как на металлические, так и на деревянные основания.

Разновидности и параметры стеновых и кровельных панелей

Сэндвич-панели подразделяются по назначению на 2 вида – стеновые и кровельные, при этом стальной лист покрытия панелей может иметь 4 разновидности профилирования: гладкий, трапециевидный, волнистый и с накаткой. Торцы стеновых панелей обрабатываются особым образом для создания замков при соединении панелей при монтаже, типы замков делятся на 2 вида – с открытым и скрытым креплением. Крыша из сэндвич-панелей сооружается с особыми, кровельными замками.

Назначение панели

Вид замка

Толщина

см

Ширина

Длина

Технология монтажа сэндвич панелей: описание укладки ↑

• Монтаж кровельных плит проводят рядами от свеса по направлению к коньку.
• Первая плита должна формировать свес.
• Вторую обрезают, в месте нахлеста покрывают герметиком и прикрепляют и к опоре, и к первой плите.
• Закончив укладку первого и второго ряда, начинают выполнять продольное межпанельное соединение. Следующий, третий, ряд также начинают снизу и так дальше.
• При монтаже доборных элементов все места соприкосновения обрабатывают силиконовым герметиком.

Выполнение поперечного стыка

Поперечный стык кровельных плит выполняют со следующим нахлестом:

• 5–10⁰ (9–18%) – 300 мм;
• 10–20⁰ (18–36%) – 200 мм.

• У верхней панели снизу обрезают стальную обшивку примерно на величину нахлестки.
• Удаляют также и слой утеплителя.
• На верхний профиль, расположенной снизу панели, наносят соответствующий герметик (бутил каучуковый или силиконовый).
• Затем панель крепят к каркасу и в конце между собой крепят панели саморезами.

Продольные стыки

Выполнив крепление сэндвич панели к каркасу, их механически прочно соединяют через продольные места соединения в замках. Сразу перед укладкой плит с внутренней стороны в паз замка закладывают силиконовый герметик.

© 2021

Размеры

Размерная сетка, длина самореза для сэндвич панелей — мало отличается у разных производителей. У отдельных компаний можно найти изделия, полностью соответствующие стандарт ГОСТ 11652-80. Другие производители саморезов для сэндвич панелей предложат крепеж для норм сэндвич панели, не входящей в стандартную сетку толщин.

Одна из размерных сеток (для маркировки изделий HSP-R) саморезов

Чтобы подобрать оптимальный крепеж — анализируются все факторы. Ищется лучшая саморез для сэндвич панелей цена, определяется тип соединения (монтировать к металлу или дереву), принимается решение по покрытию. При этом стоит помнить, что таблица размеры — у разных производителей может отличаться. Но в конечном итоге нужно купить крепеж для сэндвич панелей, соответствующий используемым конструктивам и несущим элементам.

Характеристика

Кровельные саморезы получают из такого материала, как углеродистая сталь. Поэтому они надежнее, чем шурупы для гипсокартона. После изделие подвергают оцинковке. На его поверхности имеется специальное покрытие, которое предотвращает его от коррозии. Длительность службы такого крепежного элемента очень большая, примерно 50 лет.

Какие саморезы для кровли из профнастила можно использовать стоит узнать из данной статьи.

Еще на строительном рынке имеются саморезы со сверлом, полученные из нержавеющей стали. Но стоимость такого товара намного выше. Такие элементы целесообразно использовать на тех участках, где требуется высокая прочность.

Саморезы по дереву размеры и другие технические характеристики можно прочесть в данной статье.

Классифицируют саморезы по форме шляпки. В строительном магазине вы можете приобрести:

1. Стандартный вид, который разработан под отвертку;
2. Элемент, на шляпке которого присутствуют грани. Чтобы работать с таким саморезом, нужно использовать специальные биты для кровельных крепежных элементов.

Преимущества

Такой широкий спрос на этот продукт объясняется его особенностями, к которым можно отнести:

1. Присутствие герметизирующего элемента. Для крепления кровельных элементов используют саморезы, у которых имеется резиновая прокладка. Также может быть задействована полимерная.
2. Головка обладает большими размерами. При строительстве кровли важную роль занимает вес финишного покрытия. Именно поэтому нужно выбирать тонкие листы профнастила, например, профнастил нс35. Таким образом, удается снизить нагрузку на систему стропил. Если будут присутствовать сильные порывы ветра, то такая конструкция сможет надежно удерживать материала в месте фиксации. Если использовать саморез с маленькой головкой, то она очень просто смоет порвать лист металла небольшой толщины.
3. Монтаж крыши может осуществляться только с использованием саморезов со сверлом. Если вы решили задействовать обычный крепеж с заостренным концом, то нужно будет провести предварительные мероприятия и сделать отверстия в металле. Принимая во внимание специфику работы на скатной крыше, чертеж расстановки крепежного элемента, то на такой монтаж вам понадобится гораздо больше своего времени.
4. Следующей особенностью саморезов со сверлом остается цветная головка. Сегодня реализуется металлочерепицы и профнастил в широком ассортименте. Помимо габаритов между образцами имеются такие отличия, как цвет, благодаря чему можно оформить крышу в интересном дизайне, который будет выгодно сочетаться с построенным домом. Головка саморезов по цвету может быть абсолютно различной. Таким образом, вы сможете подобрать крепежный элемент в тон с листами крыши.

Саморезы для гипсокартона как выбрать и как использовать можно узнать из данной статьи.

На видео – саморез кровельный по металлу со сверлом:

Из чего делают

Материалы наружных слоев сэндвич-панелей могут быть различными. Наиболее распространены с «оболочкой» из листовой стали, но есть и из алюцинка, гипсокартона, пластизола, полиэстера, пурала, ЦСП, ОСБ (ОСП), ДСП. Выбор материала зависит от назначения строения, которое собираются отделывать, и от места установки. Размеры сэндвич-панелей от материалов слоев не зависят, так что тут ограничений нет.

Стеновые сэндвич-панели могут быть и такими — это для внутренних перегородок

Наружный слой — стальные листы

В качестве наружного слоя сэндвич-панелей применяют листовой металл. Толщина листа — 0,35-0,7 мм. Если металл ставят с обеих сторон, то для наружной берут более толстый — 0,7 мм, для внутренней — более тонкий — 0,35-0,5 мм. Согласитесь, это оправданно. Во-первых, вес меньше, во-вторых, стоимость ниже. А прочность для внутренней обшивки более чем достаточная. Даже если это производственное помещение.

Покрытие сэндвич-панелей: пример послойного нанесения

Металл покрывается несколькими оболочками с защитными свойствами. Обязательно идет оцинковка, а затем накладываются дополнительные слои — грунтовки и полимерные покрытия, которые защищают и придают более «цивильный» вид.

Виды полимерных покрытий для сэндвич-панелей

Качество стали очень важно, но не меньшее значение имеют оцинковка и качество защитных покрытий. От того насколько тщательно нанесено покрытие, зависит долговечность металла, а значит и надежность, и долговечность стены или кровли

Сначала стальной лист покрывается цинком, а затем на оцинкованную поверхность уже наносится один из видов полимеров. Это может быть:

• Полиэстер — SP или PE. Недорогое, стойкое к ультрафиолету, коррозии, перепадам температур, долго не выгорает. Наносится толщиной 25 мкм. Недостаток — невысокая стойкость к механическим повреждениям. Можно даже гвоздем поцарапать.

• Поливинилиденфторид (ПВДФ, PVDF). Очень высокая стойкость к выцветанию и высоким температурам, химически агрессивным средам. Толщина покрытия 20-25 мкм.
• Полиуретан. Наносится слоем 35-55 мкм. Требует хорошей грунтовки. Не выцветает, переносит температурные перепады. Хорош для кровельных материалов.

• Поливинилхлорид (ПВХ или PVC). Наносится самым толстым слоем — до 200 мкм. Имеет самую высокую стойкость к механическим воздействиям. Применять имеет смысл для стеновых панелей. Но не переносит высоких температур. Максимальный длительный нагрев не выше 60°C. Лучше использовать в Средней Полосе и на Севере.

• FARM. Хорошо переносит химические среды, стоек к коррозии, аммиаку и удобрениям. Применяется в птичниках и помещениях для скота, зернохранилищах. Наноситься может только на оцинкованную поверхность, причем слой цинка не менее 275 г/м².
• Санитарное покрытие CLEAN (Food Safe). Оно безопасно для контакта с пищевыми продуктами. Не реагирует на соль, кислоту, щелочи и растворители. Это покрытие применяется в зданиях, относящихся к пищевой промышленности, медицине, фармацевтике, электронике.

Из всего этого перечня чаще всего применяется полиэстер, ПВХ и полиуретан. Изготавливают сэндвич-панели и из листовой нержавеющей стали. Такие сэндвич-панели применяют в холодильных камерах на предприятиях пищевой или фармацевтической групп.

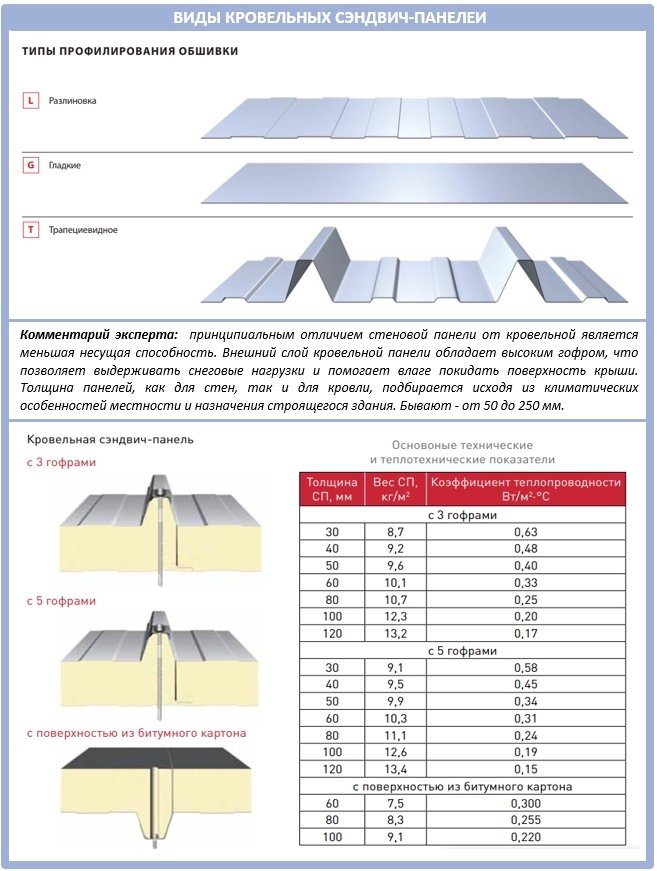

Профили сэндвич-панелей

Сэндвич-панели с наружной обшивкой из металла могут быть гладкие и профилированные. Гладкие имеют более низкую механическую стойкость, на ровной поверхности проще сделать вмятины чем на рифленой. Если дом стоит во дворе, вероятность повреждений небольшая. Тем более что дорожки можно сделать не вплотную к стенам дома, а сделать мягкую отмостку и поверх высадить цветник или посеять газон.

Возможные профили внутренних и наружных поверхностей при облицовке металлом

Утеплитель

Утеплитель для сэндвич-панелей также применяют разный:

• минеральная вата (каменная или стеклянная);
• пенополиуретан (пенопласт или ППС);
• пенополистирол (ППУ или PUR);
• пенополиизоцианурат (ПИР).

Сравните характеристики сэндвич-панелей с разным утеплителем

Лучший из всех — последний — ПИР. Он появился совсем недавно. Теплотехнические характеристики имеет на уровне с ППУ, но лучше по пожарной безопасности (переносит нагрев до 140°C без разрушения и воспламенения). Его минус — высокая цена. А вообще, обычно выбирают между минеральной ватой и пенополиуретаном. Пенопласт им обоим проигрывает, хотя и стоит дешевле. Но разница в цене не покрывает разницы в эксплуатационных свойствах.

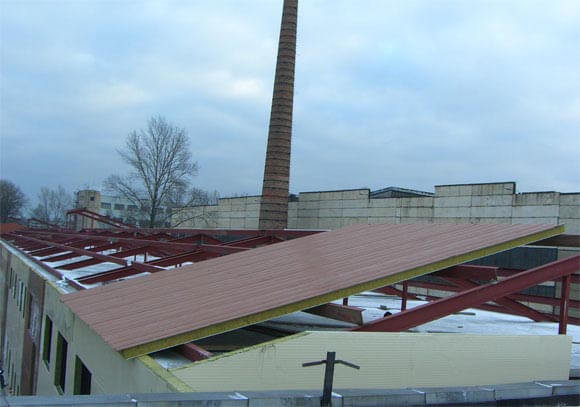

Технология монтажа кровельных сэндвич панелей: основные моменты

Монтаж кровельных сэндвич панелей имеет определенные отличия от традиционной процедуры монтажных работ. Он настолько прост, что для своего исполнения особого опыта не требует. С ним довольно легко и быстро справятся и начинающие, только при этом должна точно, во всех тонкостях выполняться технология монтажа кровельных сэндвич панелей.

Монтаж кровельных сэндвич панелей – инструкция ↑

Эти конструкции для кровли очень прочны. Несущая способность кровельных сэндвич панелей достаточно высока: они в состоянии с легкостью противостоять снеговой нагрузке до 150 кг/м2 и ветровой – до 48 кгс/м2.

Эти характеристики обеспечивают ребрам жесткости защитного металлического слоя более высокие показатели, нежели у стеновых. Помимо прочего они выполняют роль своеобразных водостоков, которые помогают отводить талую воду и осадки с крыши.

Отличная теплоизоляция позволяет использовать кровельные «сэндвичи» при строительстве зданий во всех климатических поясах.

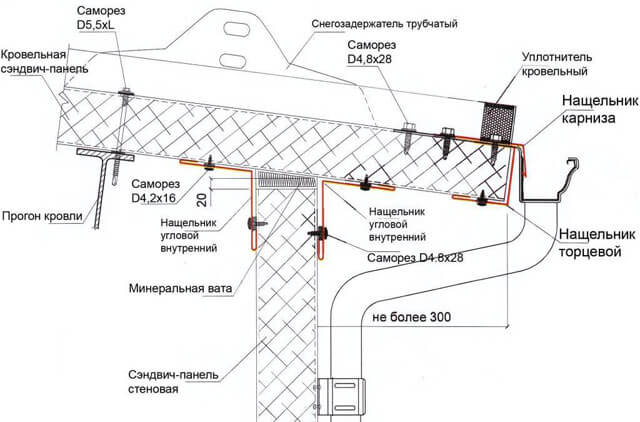

К монтажным работам нельзя приступать, не ознакомившись предварительно с соответствующей документацией, в которой должна содержаться максимально полная информация о типе, размерах плит, виде профиля и т. д. Там же должны быть отмечены места примыканий, количество, тип и расположение соединительных элементов, узлы крепления сэндвич панелей, требуемое количество материалов гидро- и теплоизоляции.

Каким должен быть скат крыши

Уклон – не меньше, чем 1 : 10 (7⁰).

На заметку

На практике минимальный уклон кровельных сэндвич панелей может в некоторых случаях быть равен пяти градусам.

• В случае минимально допустимого уклона ската эти конструкции не должны иметь поперечных стыков.

  В обязательном порядке должна проводиться герметизация внутреннего замка любым нетвердеющим герметиком, например, силиконовым. Уменьшение шага прогонов может увеличить несущую способность кровли.

• Если уклон больше 15⁰, то в районе свеса на стыке торцов устанавливают дополнительные упоры, чтобы предотвратить их сползание вниз.

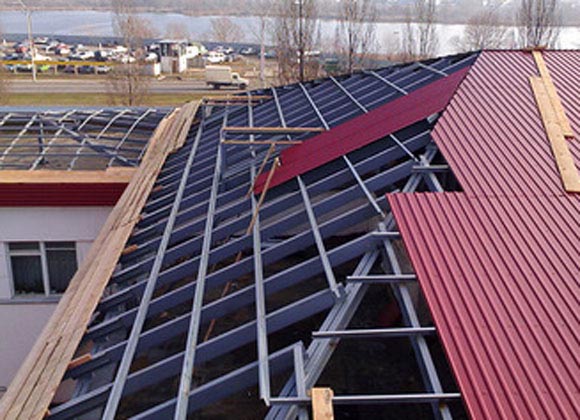

Желательно применять плиты длиной менее 10 метров, тогда, с одной стороны, во время подъема практически нивелируется риск их повреждения, с другой – уменьшается вероятность возникновения деформаций при значительных перепадах температуры. Шаг прогонов не рекомендуется принимать большим двух метров.

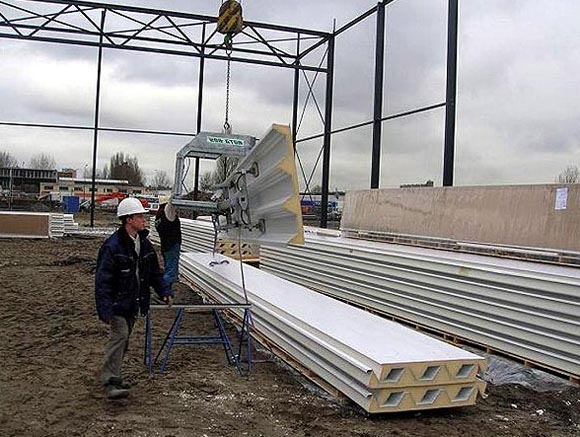

Подъем

Обшивку подымают с помощью грузоподъемников, используя либо механический захват, либо вакуумные присоски. Второй вариант подходит практически при любом способе монтажа.

Совет

В месте крепления присосок с траверсом защитную пленку с поверхности необходимо удалить.

Монтажная резка

Все плиты, как правило, бывают покрыты специальной предохранительной пленкой. Перед монтажными работами ее снимают внутренней обкладки (там она голубого цвета).

Совет

С наружных обкладок пленку снимают по завершении монтажа.

• Саму резку непосредственно проводят на специальных стойках, имеющих мягкое покрытие (войлок, пенопласт).
• Учитывая чувствительность покрытия к повышенной температуре, при резке используют пилы с мелкозубчатым полотном.
• Что же касается жестяных работ, то для них больше подойдут ручные ножницы.
• После каждой операции по резке или сверлению поверхность обшивки и замки бережно очищают от образовавшейся металлической стружки.

Их крепят к опорной конструкции, выполненной из бетона, металла, древесины и так далее. Монтаж сэндвич панелей на стальные конструкции выполняют, используя специальные оцинкованные саморезы кровельные из углеродистой стали. Обычные их размеры:

• в длину – 12.5 мм,
• диаметры резьбы – 6.3 мм под головкой шестигранной формы,
• к низу сверловидного наконечника –5,5 мм.

Таким образом практически естественным образом отпадает необходимость в предварительном просверливании отверстий в плите. Они дополнительно укомплектовываются специальными (19-мм в длину) шайбами с прокладкой EPDM. Саморезы вворачивают шуруповертом, и благодаря конструкции обеспечивается не только надежный крепеж, но и идеальная герметизация.

Важно

Все элементы крепления должны располагаться перпендикулярно, под углом в 90°, не раздавливать шайбу и в то же время прижимать ее очень плотно к металлической обкладке.

Требуемое количество шурупов рассчитывается, исходя из таких данных, как

• тип объекта;
• расположение плит
• ветровая нагрузка.

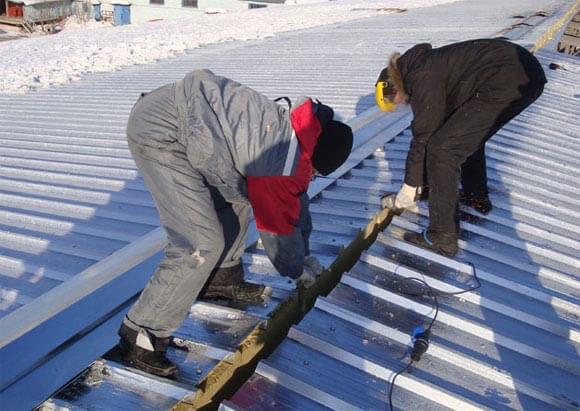

• Монтаж кровельных плит проводят рядами от свеса по направлению к коньку.
• Первая плита должна формировать свес.
• Вторую обрезают, в месте нахлеста покрывают герметиком и прикрепляют и к опоре, и к первой плите.
• Закончив укладку первого и второго ряда, начинают выполнять продольное межпанельное соединение. Следующий, третий, ряд также начинают снизу и так дальше.
• При монтаже доборных элементов все места соприкосновения обрабатывают силиконовым герметиком.

Выполнение поперечного стыка

Поперечный стык кровельных плит выполняют со следующим нахлестом:

• 5–10⁰ (9–18%) – 300 мм;
• 10–20⁰ (18–36%) – 200 мм.

• У верхней панели снизу обрезают стальную обшивку примерно на величину нахлестки.
• Удаляют также и слой утеплителя.
• На верхний профиль, расположенной снизу панели, наносят соответствующий герметик (бутил каучуковый или силиконовый).
• Затем панель крепят к каркасу и в конце между собой крепят панели саморезами.

Выполнив крепление сэндвич панели к каркасу, их механически прочно соединяют через продольные места соединения в замках. Сразу перед укладкой плит с внутренней стороны в паз замка закладывают силиконовый герметик.

© 2018

(3 votes, average: 3,33 5)

Необходимые инструменты

Как уже говорилось, монтаж мембранных кровель отличается своей технологичностью и отсутствием «мокрых» процессов. Обеспечение работ по ее обустройству происходит при наличии следующего набора инструментов:

• автоматическая сварочная машина;

• сварочный аппарат ручной;

• щелевые насадки (20,40 мм);

• прикаточные ролики (силиконовый – 40 мм, тефлоновый – 30 мм, узкий латунный);

• щетка из мягкого металла (для очистки сопла);

• шуруповерт;

• рулетка;

• инструменты для проверки качества шва;

• ножницы по металлу и для резки мембраны;

• перманентный маркер;

• нож кровельный («летучая мышь») и нож для подрезки ПВхХ на Т-образном соединении;

• хлопковая ветошь и печатки;

• удлинители для подключения техники;

• пассатижи.

Рекомендации по использованию:

Внимание! Защитную пленку необходимо удалить сразу после установки панели. Диапазон эксплуатации от -50°С до +60°С

Диапазон эксплуатации от -50°С до +60°С.

Не рекомендуется устанавливать сэндвич-панели с ренолитной пленкой с уличной стороны, так как при солнечном воздействии температура поверхности сэндвич-панели может достигать 70°С, что приводит к деформации пластика.

При креплении панелей работающих в большом диапазоне температур требуется учитывать коэффициент линейного расширения панелей, который принимается равным 7*10-5 °С. Для избежания сколов и расслаивания сэндвич-панелей, их резку необходимо осуществлять дисковой пилой по пластику (или алюминию) с мелким шагом зубьев. Резку сэндвич-панелей необходимо осуществлять при температуре не ниже +5°С, так как при отрицательных температурах ударная вязкость листов ПВХ снижается, что приводит к сколам пластика по линии реза.

Сэндвич-панели обеспечивают превосходный внешний вид, высокую влагостойкость, хорошую теплоизоляцию и долгий срок службы откосов.

Панель вставляется в стартовый профиль RS  системы «RS StarLine». Подробнее смотри статью «Установка стартового профиля»

Установка пластиковых откосов занимает значительно меньше времени, чем установка откосов из гипсокартона. Подробнее смотри статью «Изготовление пластиковых откосов»

Ощутите непревзойдённый комфорт в своём доме с откосами из сэндвич-панелей ”Роспанель”!

Очередность монтажа сэндвич панелей

6.1. Первая — устанавливается на цоколь на расстоянии 20-30 мм от цоколя. Обязательна проверка горизонтальности (вертикальности). 6.2. Вторая — устанавливается на первую с зазором 1-1,5 мм через дистанционные прокладки. 6.3. Третья и последующие — аналогично.

(6.4. Панели, стыкующиеся с окном, дверью, воротами требуют повышенного внимания, из-за стыковки с ригелями и соседними (рис. 10). Они требуют иногда вырезки части под проем.

ВНИМАНИЕ! Вырезка производится на месте монтажа сэндвич панелей электрическим лобзиком после разметки. Обязательно при разметке учитывать монтажные зазоры, составляющие 20-30 мм между панелями и оконными или дверными блоками. После контроля горизонтальности линий реза строительным уровнем с двух сторон, производится рез по обеим сторонам, прорезается минеральная вата и удаляется кусок.

В случае невозможности резания на смонтированной панели (выступающие части ригеля, близкое расположение конструкций, и т.д.) наносится разметка с внутренней стороны непосредственно в месте монтажа сэндвич панелей, без закрепления саморезами. После чего снимается и кладется на специальные подставки. Разметка переносится на наружную сторону. Резка производится с обеих сторон, по разметке, электролобзиком, после чего вата прорезается острым ножом и удаляется кусок с минеральной ватой. Подъем с вырезом к месту установки производить с особой осторожностью, т.к. изделие потеряло свою начальную несущую способность! 6.6. Последняя, при горизонтальной раскладке стыкуется со свесом кровли. Стык может быть как по внутреннему листу, так и по верхнему профилированному листу. Необходимо проверить зазоры между стеновой и кровельной панелью. Зазор должен составлять 20- 30 мм. При необходимости произвести подрезку либо осуществить подрезку внутреннего листа с выемкой минеральной ваты (рис. 11). 6.7. В случае нарушения целостности крепление к ригелю не производится. Если производилась подрезка, то крепление к продольной подконструкциии обязательно.

После монтажа сэндвич панелей на данном участке, либо на всем здании — переходят к постановке кровельных.

Что такое сэндвич-панели

Сэндвич-панель представляет собой строительный материал с трехслойной структурой. Составные части кровельной панели плотно скреплены между собой посредством двухкомпонентного клея на основе полиуретана. Верхний и нижний слои трехуровневой системы выполнены из тонколистовой оцинкованной стали с полимерным покрытием. Толщина металлических элементов «пирога» составляет 0,5 или 0,7 мм. Стальные листы профилированы ребрами жесткости. Средний слой представлен утеплителем, в качестве которого выступает базальтовая минераловатная, пенополистирольная или же пенополиуретановая плита.

Достоинства кровельного материала:

• презентабельный внешний вид;
• долговечность;
• повышенная огнестойкость;
• прочность;
• стойкость к деформациям;
• небольшой вес;
• простота монтажных работ;
• резистентность к агрессивным средам и прочим негативным воздействиям извне.
