Г образная вальмовая крыша стропильная система

Как выполнить расчеты шатровой крыши

Основная цель расчета такой крыши – нахождение объема материалов, требуемых для ее возведения (подкровельный, кровельный материал), обрешетка и монтаж стропильной системы по определенным параметрам. Помимо объемных параметров, выполняется расчет угла наклона ската, а также общая динамическая прочность системы.

Естественно, по количеству параметров расчет довольно сложный и объемный, поэтому лучше всего воспользоваться онлайн-калькулятором, который Вы легко найдете в сети.

В результате такого расчета Вы получите следующие данные:

• общая площадь поверхности крыши (с учетом свесов);
• углы наклона боковых стропил;
• длины боковых, диагональных и накосных стропил;
• необходимое количество стропил для устройства системы;
• рекомендуемое стропильное сечение;
• количество рядов обрешетки;
• объемы бруса для стропил.

Устройство трехскатной кровли

Как уже говорилось ранее, конструкция трехскатной кровли ненамного сложнее чем у двухскатной. Отличие заключается в том, что трехскатная имеет три ската – один треугольный и два трапециевидные торцевые. Если говорить проще, то кровля состоит из двух скатов, которые устанавливаются по всей длине кровли, и вальмы, который располагается с одной стороны дома по всей его ширине.

Каркас стропильной системы состоит из следующих элементов:

1. Мауэрлат. Данный элемент представляет собой деревянный брус, который устанавливается по всему периметру стен. Его задача заключается в том, чтобы равномерно распределять нагрузку кровли на стены.
2. Лежень. Это промежуточная балка, которая устанавливается на несущие стены.
3. Балки перекрытия. Это доски, которые устанавливаются на мауэрлат. Балки перекрытия служат вроли каркаса перекрытия между нижним этажом здания и чердаком.
4. Стойки – это опорные балки, которые удерживают каркас крыши.
5. Коньковый брус. Данный элемент устанавливается на вертикальные балки. Конек служит опорой для стропильных балок.
6. Стропила – это балки, которые устанавливаются на мауэрлат и конек. Расстояние между стропилами зависит от выбора кровельного материала. Стропила для трехскатной формы кровли разделяются на два типа – это накосные и боковые.
7. Шпренгель. Данный элемент выполняет роль вертикальной опоры, которая удерживает накосные стропилины.
8. Подкосы – это доски, которые монтируются под углом 45 градусов. Они служат распорками между лежнем или балками перекрытий и стропилинами.

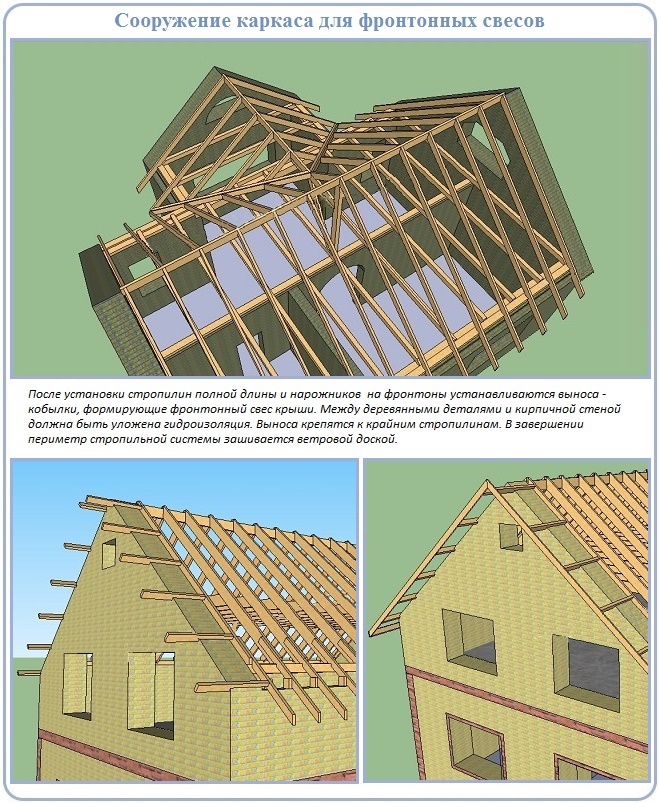

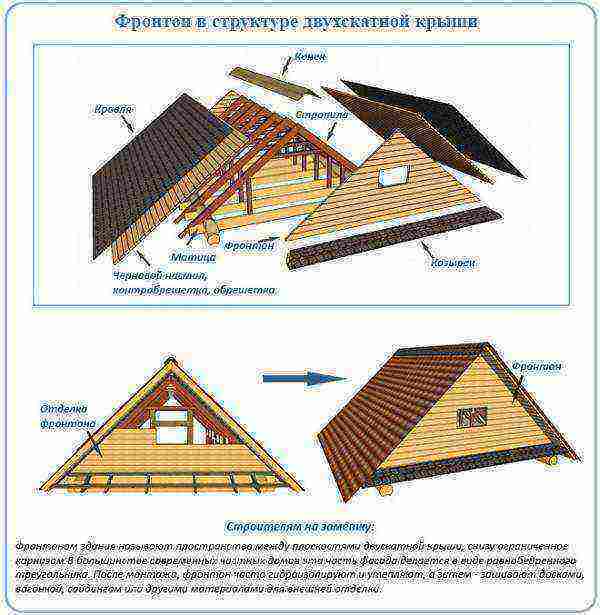

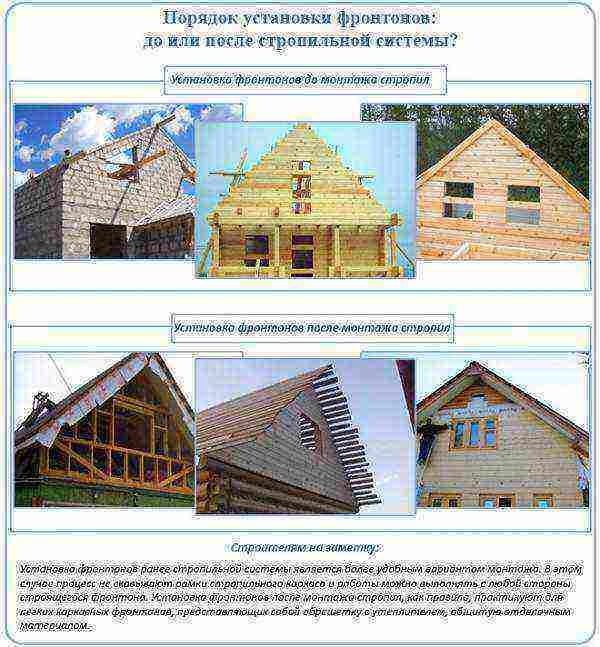

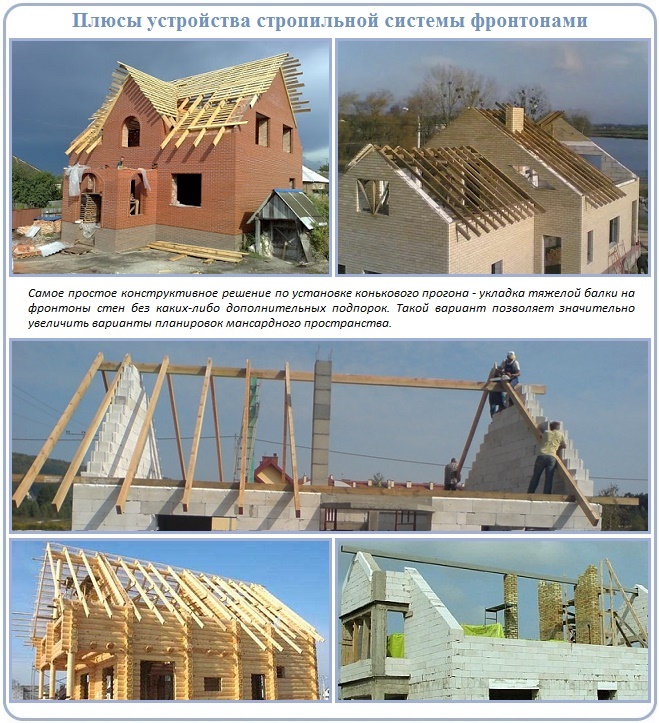

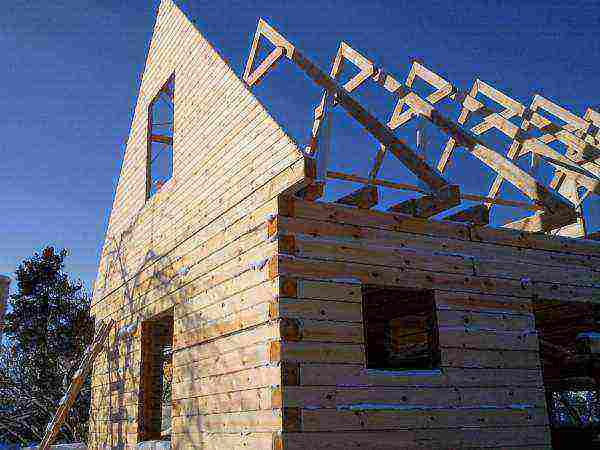

нюансы сооружения крыш по фронтонным стенкам

В современном строительстве присутствуют крыши самых разнообразных типов., Среди них особой оригинальностью отличаются многощипцовые, причем ни сложность конструкции, ни высокая стоимость не могут остудить желания завершить свою постройку столь интересным способом.

Cтропильная система трехфронтонной крыши , тем не менее ее нередко используют в частном строительстве. В ее конструкции сочетаются оба типа стропил – висячие и наслонные. Вот почему проект такой кровли , в частности, сечения брусьев, шаг их установки, необходимость устройства дополнительных элементов для придания жесткости конструкции и точность исполнения.

Трехщипцовая крыша — какая она

Многощипцовые крыши подходят для домов, имеющих по плану квадратное или многоугольное горизонтальное сечение. Для них характерно присутствие различных пристроек разной высоты, мансардных помещений на чердаке, для которых необходимо особое боковое освещение. В числе основных отличий такой кровли – наличие как ендова, ребер, разжелобков, фронтонов.

Трехфронтонная – это смешанная конструкция двух типов крыш: вальмовой и обычной двухскатной. Сооружение получается прочным и надежным и неординарным. Не новое по сути, при использовании современных материалов для кровли оно приобретает совершенно другой, оригинальный вид.

Трехфронтонной может быть у всего строения или же отдельной его пристройки, что придает всему сооружению нестандартный вид. Такая кровля поможет оригинально выделить верхний этаж здания, террасу, веранду или его входную зону. Очень с тремя фронтонами для покрытия помещения зимнего сада. Использование стекла и необычность формы придают изящность и некоторую загадочность строению.

Особенности конструкции

К основным несущим элементам в конструкции трехфронтонного типа относят:

• стропила;
• особые коньковые прогоны;
• затяжки, в большом количестве;
• балки перекрытия;
• стойки,
• мауэрлат.

Последний компонент играет важную роль в перераспределении всех нагрузок, испытываемых кровлей, на стены дома. Стропила в верхней части соединяют прогоном, выполненным из соединенных друг с другом брусков или досок. В определенных случаях может появиться необходимость в дополнительных промежуточных прогонах.

При нужно учитывать, что по длине диагональные стропила больше накосных и, возможно, их придется наращивать.

Главная трудность, как правильно собрать стропильную систему, в устройстве узла, где накосные элементы стыкуются с одним концом конька, а диагональные – с другим. В этих узлах одновременно стыкуются три стропила. Важно, чтобы при этом соблюдалась перпендикулярность центральных стропил всех скатов и конькового бруса.

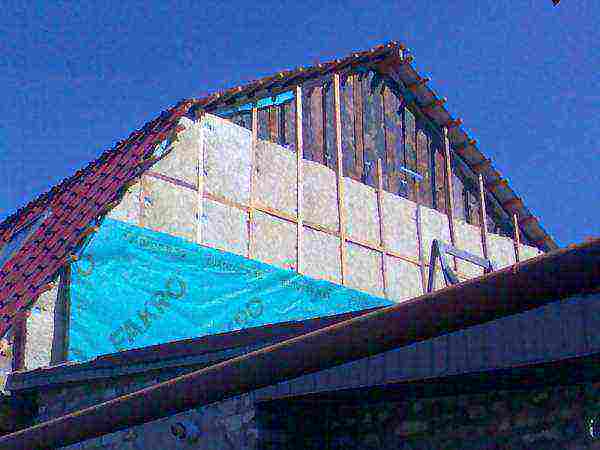

После завершения установки необходимо позаботиться об устройстве гидроизоляции. Изоляция должна быть уложена в направлении, перпендикулярном по отношению к скату. укладывается с небольшим напуском. Особого внимания требует гидроизоляция ендова кровли, поскольку именно на этих участках накапливается влага, сходящая с кровли. Другими этапами являются:

• устройство обрешетки, чаще из брусков,
• укладка теплоизоляции и, конечно,
• материала для кровли.

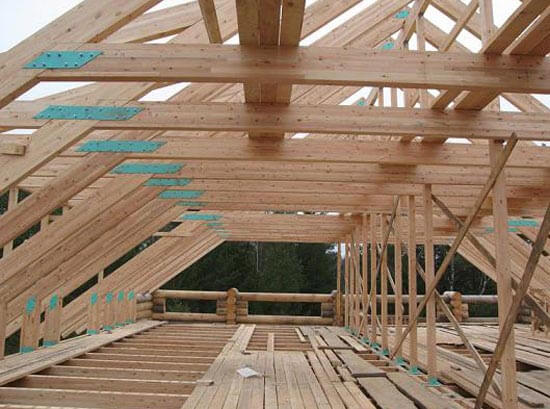

Технология монтажа стропильной системы

Следующим шагом после выполнения расчета, то есть:

По периметру несущих стен устанавливают мауэрлат – основа, на которую устанавливается стропила с тремя фронтонами. Она представляет собой жестко связанную раму, уложенную по верху бетонных кирпичных стен. В качестве крепежей чаще всего используют шпильки из оцинкованного металла – их фиксируют в армированный пояс.

Диагональные брусья, как правило, усиливают, используя для этого нарожники. К мауэрлату их крепят, выполнив специальные запиливания, или используют для этих целей металлические пластины, скобы и уголки, исходя в каждом случае из конкретного типа стропил.

В верхней точке стропила соединяют в районе конька. Последний может быть выполнен из бруса или образован верхними двумя досками обрешетки.

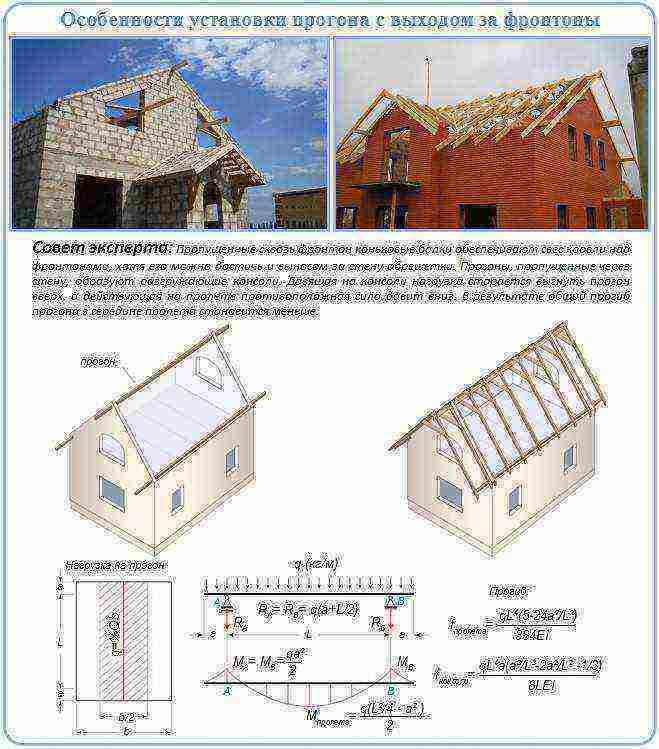

Трехфронтонная крыша на примере устройства выхода на балкон

Подобная конструкция фактически является сочленением двускатных кровель под углом в 90⁰. При этом висячие стропила конструкции балкона, опирающиеся на элемент верхней обвязки и прогон, как бы вклиниваются в наслонные стропила строения.

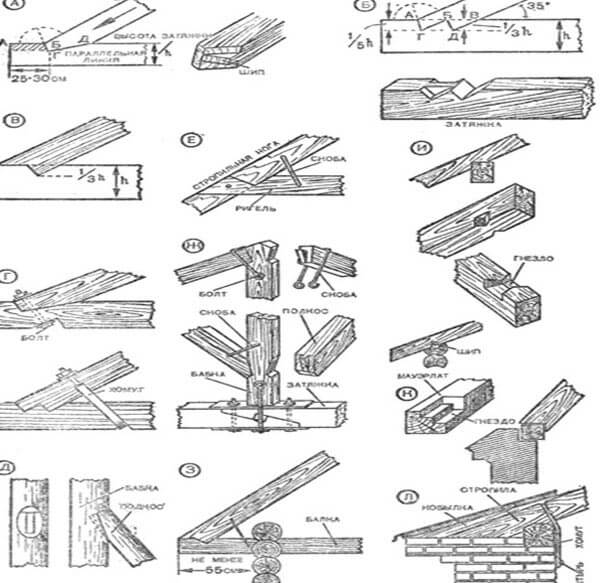

Врубка стропил в этой конструкции на практике оказывается трудозатратной и достаточно сложной для выполнения. По этой причине рекомендуется собирать с помощью металлического крепежа, скажем, уголков или пластин. Они обеспечивают более жесткое соединение, и усиливают тем самым систему. Как известно, врубки, шиповые гнезда и прочее ослабляют элементы крыши.

При данном способе соединений элементов конструкции естественным образом решается проблема, связанная с наращиванием стропил и их стыковкой, перекрещиванием балок и другие вопросы, а также вопрос сопряжений элементов кровельного силового каркаса из дерева.

Элементы трехскатной крыши

Остов трехскатной крыши имеет следующие составляющие:

1. Мауэрлат – это брус, который уложен по границе внешних стен и разносит нагрузку с крыши на стены строения;
2. Лежень – это переходный брус. Он уложен на несущие стены строения;
3. Балки перекрытия – это доски, они уложены на мауэрлат и выполняют функцию остова перекрытий меж этажом и мансардой или же чердаком;
4. Стойки – это вертикальный несущий брус, который держит остов крыши;
5. Коньковый брус – ложиться на вертикальные брус, который является подпоркой для стропильной системы крыши;
6. Стропила – доски, уложенные на определённом расстоянии они опираются на коньковый брус и стойки сверху, а на мауэрлат снизу. Стропила крыши бывают накосные и боковые.
7. Шпренгель – вертикальная опора, подпирающая накосные стропила;
8. Подкосы – бруски, которые ставят под углом примерно 45 градусов, они служат раскосами между балками перекрытий и стропилами или лежнем.

Все составляющие крыши соединяют с помощью накладов, металлических уголков, шпилек с гайками или саморезами.

Общее описание

Для дома, имеющего в плане квадрат или многоугольник, отлично подходят крыши с фронтонами, особенно при наличии мансардного этажа или пристроек разной высоты. Трёхфронтонная крыша позволит увеличить жилую площадь мансарды, обеспечив ей освещение с трёх сторон света.

Дом с трёхфронтонной крышей в двух проекциях

Сложность организации такой крыши состоит в том, что при проектировании есть главное отличие — наличие ендов. Среди других отличительных черт — присутствие рёбер, разжелобков и фронтонов.

Можно рассмотреть трёхфронтонную крышу как комбинирование вальмовой и двускатной. В качестве кровельного покрытия можно выбрать любой материал. В частности, сейчас становится популярным использование прозрачной кровли – такой вариант подойдёт для организации освещения в зимнем саду. Но так как вся конструкция в этом случае находится на свободном обзоре, важно правильно и красиво обработать материал, возможно использование цветных лакокрасочных покрытий.

Преимущества

Шатровая крыша достаточно сложна в проектировании и трудоемка в монтаже, но, посмотрев на окружающие дома, можно увидеть, что она весьма популярна. Использование в проектах конструкции шатровой крыши дизайнеры объясняют ее преимуществами:

1. Превосходные аэродинамические свойства, позволяющие шатровой крыше противостоять шквалистым и даже ураганным порывам ветра, без опасения срывания кровельного материала и обрушения чердака.
2. Конструкция шатровой крыши с ее крутыми скатами позволяет забыть о таком малоприятном, рутинном мероприятии, как очистка кровли от снега.
3. Шатровая крыша оставляет возможность обустройства просторного, жилого мансардного помещения. Однако ввиду отсутствия фронтонов, придется устанавливать дорогостоящие мансардные окна, которые монтируются прямо на скат.
4. Оригинальный дизайн выделяет дома с шатровой четырехскатной крышей из рядов однотипных проектов с двухскатной треугольной кровлей.

Дом с шатровой крышей

Шатровая кровля изнутри

Дополнительные составляющие

В нижней части стропила опираются на мауэрлат. Они разделяются на накосные и боковые. Вертикальная опора – это шпренгель, он поддерживает накосные стропила. Подкосы – это доски, которые должны располагаться под углом в 45° к горизонту. Подкосы представляют собой распорки между балками перекрытий или лижнем и стропилами. Составляющие следует соединить между собой металлическими уголками или накладками, они фиксируются гвоздями, резьбовыми шпильками с гайками или саморезами.

Как выбрать тип стропильной системы для 4-скатной кровли?

При отсутствии центральной опоры кровли, выбор делается в пользу висячей стропильной системы. Если для каждой стропилины можно найти верхнюю и нижнюю опоры, то следует выбрать наслонную конструкцию. Этот вариант проще и доступней для непрофессиональных мастеров. Нужно лишь запомнить два главных условия: при жестком креплении низа и верха стопил, необходим усиленный мауэрлат, так как на него передается распор; при шарнирном креплении или полужестком соединении (например, верх шарнирный, а низ – жесткий или наоборот), мауэрлат усиливать не нужно:

Выбор одного из видов четырехскатной кровли должен быть обусловлен формой самого дома. Для квадратных домов возводятся шатровые стропила, для прямоугольных – вальмовые. Также, можно встретить сложные многоскатные крыши комбинированного вида, которые содержат и вальмовые и шатровые элементы.

И вальмовые и шатровые конструкции сохраняют основные функции двускатной кровли (например, возможность обустройства мансарды) и смотрятся очень эстетично:

Плюсы и минусы

Отмечаются такие преимущества четырехскатной крыши:

1. Отсутствие фронтона позволяет повысить устойчивость сооружения к ветровой нагрузке со всех сторон, что важно для регионов с переменной розой ветров.
2. Эффективный отвод осадков и талых вод по всему периметру дома.
3. Возможность обустройства комфортной мансарды значительных размеров.
4. Привлекательный внешний вид.

Среди недостатков отмечается более сложное проектирование и строительство, повышенные расходы. Такая конструкция чаще используется в элитных домах, где особое внимание уделяется дизайну.

Как рассчитать четырехскатную крышу?

Перед тем, как построить четырехскатную крышу, необходимо произвести все расчеты, где определяется количество материала для сооружения стропильного каркаса, устройства кровельного пирога и укладки кровли. Расчет можно осуществить при помощи специальных компьютерных программ и чертежа четырехскатной крыши. Однако лучше это сделать самостоятельно, воспользовавшись элементарными математическими формулами.

Перед тем, как рассчитать площадь четырехскатной крыши, следует составить план конструкции с нанесением всех необходимых размеров.

Полезный совет! На данном этапе следует выбрать кровельный материал, от которого будет зависеть угол наклона кровли. Чем он острее, тем скат крыши длиннее и расход материала больше.

На первом этапе определяется угол наклона скатов. Он зависит от климатических особенностей конкретного региона, целевого назначения чердачного помещения, выбора кровельного материала, расчет которого можно увидеть на схемах, расположенных на специализированных сайтах в сети Интернет.

Правильные расчеты размеров четырехскатной крыши и возможных нагрузок, позволяют избежать дополнительных расходов на материалы и увеличивает эксплуатационный срок конструкции

Угол наклона может быть в пределах от 5 до 60 град. Для регионов с обильным количеством атмосферных осадков и сильными ветрами следует выбрать угол наклона в диапазоне от 45 до 60 град. Если регион характеризуется малоснежными зимами, редкими дождями и малоинтенсивными ветрами, тогда угол можно выбирать значительно меньшим.

Для угла наклона в 5-18 град. следует отдавать предпочтение рулонным материалам, для угла 14-30 град. целесообразно применить асбестоцементные листы или металлопрокат.

Далее выполняется расчет высоты конька крыши. Для этого используются специальные таблицы или тригонометрические формулы для прямоугольного треугольника. После этого необходимо произвести расчет стропил, сечение которых подбирается с учетов нагрузки. Здесь учитывается вес стропильной конструкции, кровельного пирога, величина угла наклона скатов и воздействие окружающей среды. Далее определяется шаг стропил с последующей проверкой их несущей способности.

Форму, тип и размер крыши непроходимо выбирать исходя из характеристик здания и погодных условий региона

При составлении чертежа четырехскатной крыши следует определиться с устройством стропильной системы. Вид стропильной системы, схемы наглядно это отображают, подбирается исходя их способа крепления стропил. Дома с несущими стенами или опорами из столбов предполагают использование наслонных стропил. Там, где нет возможности устроить опору, следует выполнить висячие стропила.

Статья по теме:

Стропильная система вальмовой крыши: особенности конструкции и нюансы монтажа

Дизайн и преимущества вальмовых крыш. Основные элементы, схема, модели с эркером. Расчет и разработка чертежей. Монтаж своими руками.

Как посчитать площадь четырехскатной крыши и выполнить расчет кровельного покрытия?

Расчет четырехскатной крыши выполняется с соблюдением определенных правил:

1. Общий чертеж устройства стропильной системы четырехскатной крыши необходимо разложить на отдельные геометрические фигуры с нанесением всех размеров.
2. Длина ската определяется измерением расстояния от конька до крайней линии карниза.
3. Расчет площади всех фигур осуществляется с использованием математических формул.
4. Каждый наклонный скат крыши рассчитывается по формуле, где площадь фигуры следует умножить на косинус угла, который соответствует расположению кровельного материала.
5. Если наклонный скат имеет форму неправильного треугольника, его необходимо разбить на правильные фигуры и выполнить расчет.
6. После получения данных по каждому из элементов, конечные значения суммируются.

Схема устройства кровельного пирога

При расчете общей площади четырехскатной крыши, не нужно вычитать значения площадей небольших элементов, таких как вентиляционные каналы, слуховые окна, дымоходные трубы, зенитные фонари или парапеты. Их площади настолько незначительны, что не приведут к большим финансовым затратам.

Далее можно приступать к расчету метража выбранного кровельного материала.

Важно! Следует помнить, что площадь кровли не совпадает с площадью кровельного материала.

Каждый кровельный материал имеет особенность укладываться внахлест, величина которого зависит от конкретного типа изделия, что соответственно, увеличивает расход материала.

При расчете кровельного материала необходимо к общей площади кровли прибавить 15% запаса материала, что идет внахлест. Также следует учитывать количество отходов, на которые необходимо прибавить еще 20%.

Тип обрешетки выбирается исходя из вида кровельного покрытия

Имея полученный результат, необходимо правильно рассчитать количество листового кровельного материала. Для этого общее значение делится на площадь одного листа. Определение длины листа материала производится по высоте ската. Однако следует помнить, что чем длиннее лист, тем более затруднителен процесс его транспортировки. Поэтому, исходя из площади крыши, подбирается наиболее подходящий размер.

Если крыша имеет большие габариты, лучше отдать предпочтение мягким кровельным материалам, при использовании которых образуется минимальное количество отходов. Однако здесь следует учитывать, что данные покрытия требуют устройства сплошной обрешетки, что увеличивает дополнительные расходы.

Что нужно знать о системе стропил?

Шатровая кровельная конструкция может возводиться с применением наслонной либо висячей системы. Окончательный вариант подбирается в соответствии с условиями конкретной ситуации.

К примеру, собственноручно справиться с монтажом висячих стропил довольно трудно, да и на ремонт такой конструкции будет уходить нерационально много времени. Такие стропила обычно обустраиваются в тех ситуациях, когда в доме нет внутренних стен, и стропила могут опираться исключительно на несущие стены конструкции.

Наслонные стропила чаще всего применяются при монтаже четырехскатных кровельных конструкций с наклоном более 40 градусов. Важно подобрать правильный вариант опоры для системы кровельных стропил. Если дом каркасный, крышу надо опирать на верхнюю обвязку. В случае с кирпичными и каменными строениями функцию опоры выполняет мауэрлат, а при обустройстве крыши дома из сруба кровельную систему фиксируют к верхним венцам.

Трехскатная крыша пристройки к дому — Кровля и крыша

Трехскатная крыша. Варианты устройства и применения.

Наверняка многие из вас слышали о трехскатных крышах, но мало кому удавалось видеть это конструктивное решение воочию. Тем не менее, опытные специалисты исключительно хорошо отзываются о крышах из трех скатов: они имеют нестандартную форму и при этом всего один сложный узел в стропильной системе. Достаточно квалифицированный кровельщик справится с этой задачей без проблем. Таковыми располагают в своем штате ремонтно-строительная компания «КАДЕТ-СПб». Наши строители готовы выполнить, как трехскатную пристройку, так и полноценную крышу этой неординарной формы.

Схема трехскатной крыши

Под трехскатной крышей подразумевается конструкция, состоящая из трех скатов: двух трапециевидных боковых скатов и одного треугольного ската, который размещается перпендикулярно им. Для лучшего понимания формы, расшифруем: такая крыша состоит из двух основных составных: классическая двускатная крыша, которая полностью покрывает площадь дома по длине и одна вальма, которая покрывает площадь дома по ширине с одного из краев.

Определяющим моментом, в случае трехскатной крыши, является правильное соотношение площади покрытия дома, которые будут отведены двускатной части и вальмовой. От этого выбора, в конечном итоге, будет зависеть общий внешний вид крыши и ее прочность.

Из конструктивных элементов трехскатной крыши специалисты выделяют:

• Вальма или треугольной скат;
• Трапециевидный или боковой скат;
• Конек;
• Наклонное ребро.

Особенности стропильной системы крыши из трех скатов

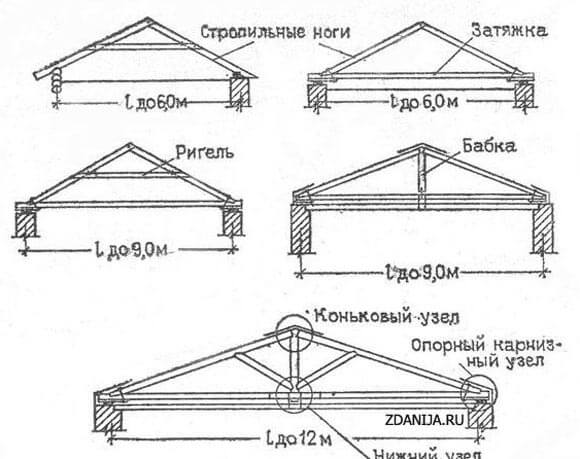

Для трехскатных крыш выделяют два возможных типа стропильных систем:

Диагональные стропила направляются к внутренним углам стен, а накосные – наоборот, к внешним. Обычно эти типы используются для построения конструкции сложных крыш: в которых присутствуют ендовы и вальмы. Накосные стропила зачастую значительно короче. Нагрузка на диагональные стропила находится в пределах нормы, поэтому их можно получать спаривая (наращивая их длину) уже существующие стропильные балки.

Отличительной особенностью стропильной системы трехскатной крыши считается стыковка трех стропил, которая выполняется в месте соединения коньков всех трех скатов: трапециевидных и вальмы. Для того, что бы стыковка была достаточно прочной, рекомендуется дополнительно усилить место соединения при помощи стяжек.

Что касается материала для возведения стропильной системы – наилучшим считаются классическая доска 25х150 миллиметров. Ее так же чаще всего используют при монтаже стропильной системы двускатной крыши. К слову, прямо во время строительных работ эти доски можно распилить на рейки, которые отлично подойдут в роли обрешетки.

В вопросе выбора породы дерева однозначного ответа нет, но если ваш бюджет умеренный, то выбирать следует сосну. В случае, если есть возможность потратиться на более долговечный материал, наилучшим вариантом будет лиственница. Весь строительный лес требует обязательной обработки защитными составами от вредителей, плесени и огня.

Трехскатная пристройка – отличное решение!

Как вы уже поняли, форма крыши из трех скатов предполагает возможность использования ее для пристроек к основному дому. Таковыми могут быть, например зимний сад или гараж для автомобиля. Так же, такую форму крыши может получить обыкновенный козырек над входом в дом, если владельцы решили лучше его обустроить.

В случае, если трехскатная крыша будет использоваться для покрытия пристройки, опытные специалисты рекомендуют серьезно отнестись к изоляции примыкания двух боковых скатов к стене дома. Следует это из того, что конструкция этой крыши и так очень надежна, а примыкание создало бы лишнюю возможность образоваться протечке крыши.

В остальном же, сооружение трехскатной крыши, будь то пристройка или полноценное покрытие дома – дело несложное, с ним справится любой сертифицированный строитель кровельщик. Стоит только заметить, что далеко не все специалисты имеют подобных опыт: монтаж стыковки стропил трех разных коньков. Как не крути, к простым эту задачу отнести нельзя, ведь возведение стропильной системы вальмовой крыши значительно сложнее ее двускатного распространенного аналога.

Что же, подводя итоги, хочется заметить, что трехскатные крыши незаслуженно имеют такую слабую распространенность в российском малоэтажном строительстве. Крыша из трех скатов – надежное и среднее по сложности решение, которое позволит владельцам обзавестись уникальной и привлекательной крышей. Так же, рекомендуем обдумать вариант устройства трехскатной пристройки к дому.

Трехскатная крыша –профессионалы сделают для васВозведение трехскатной крыши специалистами КАДЕТ-СПб! Наши профессионалы возьмутся, как за трехскатную пристройку, так и за полноценную крышу из трех скатов

[content-egg module=GdeSlon template=compare]

Часто в сети можно встретить запрос «трехскатная крыша дома». Однако не все понимают, что подобная конструкция является актуальной скорее не для всей коробки здания (не для домов полностью), а для её пристроек. И если такую крышу укрыть идентичным с основной кровельным материалом, то в итоге дом будет смотреться оригинально и витиевато. Все о трехскатной кровле в подробностях в материале ниже.

Трехскатная крыша пристройки к дому — Кровля и крыша

Трехскатная крыша. Варианты устройства и применения.

Наверняка многие из вас слышали о трехскатных крышах, но мало кому удавалось видеть это конструктивное решение воочию.

Тем не менее, опытные специалисты исключительно хорошо отзываются о крышах из трех скатов: они имеют нестандартную форму и при этом всего один сложный узел в стропильной системе.

Достаточно квалифицированный кровельщик справится с этой задачей без проблем. Таковыми располагают в своем штате ремонтно-строительная компания «КАДЕТ-СПб».

Наши строители готовы выполнить, как трехскатную пристройку, так и полноценную крышу этой неординарной формы.

Схема трехскатной крыши

Под трехскатной крышей подразумевается конструкция, состоящая из трех скатов: двух трапециевидных боковых скатов и одного треугольного ската, который размещается перпендикулярно им.

Для лучшего понимания формы, расшифруем: такая крыша состоит из двух основных составных: классическая двускатная крыша, которая полностью покрывает площадь дома по длине и одна вальма, которая покрывает площадь дома по ширине с одного из краев.

Определяющим моментом, в случае трехскатной крыши, является правильное соотношение площади покрытия дома, которые будут отведены двускатной части и вальмовой. От этого выбора, в конечном итоге, будет зависеть общий внешний вид крыши и ее прочность.

Из конструктивных элементов трехскатной крыши специалисты выделяют:

• Вальма или треугольной скат;
• Трапециевидный или боковой скат;
• Конек;
• Наклонное ребро.

Особенности стропильной системы крыши из трех скатов

Для трехскатных крыш выделяют два возможных типа стропильных систем:

Диагональные стропила направляются к внутренним углам стен, а накосные – наоборот, к внешним. Обычно эти типы используются для построения конструкции сложных крыш: в которых присутствуют ендовы и вальмы.

Накосные стропила зачастую значительно короче. Нагрузка на диагональные стропила находится в пределах нормы, поэтому их можно получать спаривая (наращивая их длину) уже существующие стропильные балки.

Отличительной особенностью стропильной системы трехскатной крыши считается стыковка трех стропил, которая выполняется в месте соединения коньков всех трех скатов: трапециевидных и вальмы. Для того, что бы стыковка была достаточно прочной, рекомендуется дополнительно усилить место соединения при помощи стяжек.

Что касается материала для возведения стропильной системы – наилучшим считаются классическая доска 25х150 миллиметров.

Ее так же чаще всего используют при монтаже стропильной системы двускатной крыши.

К слову, прямо во время строительных работ эти доски можно распилить на рейки, которые отлично подойдут в роли обрешетки.

В вопросе выбора породы дерева однозначного ответа нет, но если ваш бюджет умеренный, то выбирать следует сосну.

В случае, если есть возможность потратиться на более долговечный материал, наилучшим вариантом будет лиственница.

Весь строительный лес требует обязательной обработки защитными составами от вредителей, плесени и огня.

Трехскатная пристройка – отличное решение!

Как вы уже поняли, форма крыши из трех скатов предполагает возможность использования ее для пристроек к основному дому.

Таковыми могут быть, например зимний сад или гараж для автомобиля.

Так же, такую форму крыши может получить обыкновенный козырек над входом в дом, если владельцы решили лучше его обустроить.

В случае, если трехскатная крыша будет использоваться для покрытия пристройки, опытные специалисты рекомендуют серьезно отнестись к изоляции примыкания двух боковых скатов к стене дома. Следует это из того, что конструкция этой крыши и так очень надежна, а примыкание создало бы лишнюю возможность образоваться протечке крыши.

В остальном же, сооружение трехскатной крыши, будь то пристройка или полноценное покрытие дома – дело несложное, с ним справится любой сертифицированный строитель кровельщик.

Стоит только заметить, что далеко не все специалисты имеют подобных опыт: монтаж стыковки стропил трех разных коньков.

Как не крути, к простым эту задачу отнести нельзя, ведь возведение стропильной системы вальмовой крыши значительно сложнее ее двускатного распространенного аналога.

Что же, подводя итоги, хочется заметить, что трехскатные крыши незаслуженно имеют такую слабую распространенность в российском малоэтажном строительстве.

Крыша из трех скатов – надежное и среднее по сложности решение, которое позволит владельцам обзавестись уникальной и привлекательной крышей.

Так же, рекомендуем обдумать вариант устройства трехскатной пристройки к дому.

Трехскатная крыша –профессионалы сделают для васВозведение трехскатной крыши специалистами КАДЕТ-СПб! Наши профессионалы возьмутся, как за трехскатную пристройку, так и за полноценную крышу из трех скатов

Часто в сети можно встретить запрос «трехскатная крыша дома».

Однако не все понимают, что подобная конструкция является актуальной скорее не для всей коробки здания (не для домов полностью), а для её пристроек.

И если такую крышу укрыть идентичным с основной кровельным материалом, то в итоге дом будет смотреться оригинально и витиевато. Все о трехскатной кровле в подробностях в материале ниже.

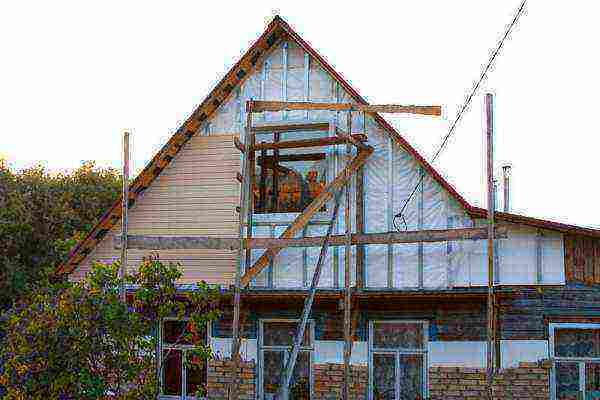

Фронтоны: какими бывают и из чего возводятся

Типов фронтонов существует несколько. Некоторые из них уже практически не используются (такие, например, как полукруглый, разорванный) или используются нечасто. Наиболее распространенным является треугольный фронтон, образующий двухскатную конструкцию крыши. Иногда при сооружении мансардной крыши применяют пятиугольный фронтон (являющийся, грубо говоря, производным от треугольного). Кроме того, встречаются также трапециевидные фронтоны, при возведении которого образуется кровля с плоской поверхностью.

Как мы уже отметили, наиболее востребованной является конструкция двускатной крыши, при которой используется треугольный фронтон.

Такого рода система пользуется заслуженной популярностью, поскольку обладает рядом довольно ощутимых преимуществ:

• возвести такого рода стропильную систему довольно просто;
• она обладает высокой степенью прочности;
• потребуется сравнительно небольшое количество расходных материалов;
• значительно большее, по сравнению с другими методами, чердачное пространство, не перегруженное конструктивными деталями, которое можно использовать в качестве жилого помещения.

Что до материала, из которого возводится фронтон, данный вопрос чаще всего решается, опираясь на характеристики стен дома. Так, например, если стены домовладения сооружаются с использованием кирпича или газобетона, логично использовать данные стройматериалы и для возведения фронтона.

Таким образом, фронтон как бы становится продолжением стены. Так же происходит и при строительстве жилища при помощи бревенчатого сруба. В данном случае фронтон называют рубленным. Отметим, что правило одного материала работает не всегда. Довольно часто из различных соображений стройматериалы комбинируются. Например, стены могут возводиться из кирпича, фронтон же сооружают из дерева.

Преимущества

Шатровая крыша достаточно сложна в проектировании и трудоемка в монтаже, но, посмотрев на окружающие дома, можно увидеть, что она весьма популярна. Использование в проектах конструкции шатровой крыши дизайнеры объясняют ее преимуществами:

1. Превосходные аэродинамические свойства, позволяющие шатровой крыше противостоять шквалистым и даже ураганным порывам ветра, без опасения срывания кровельного материала и обрушения чердака.
2. Конструкция шатровой крыши с ее крутыми скатами позволяет забыть о таком малоприятном, рутинном мероприятии, как очистка кровли от снега.
3. Шатровая крыша оставляет возможность обустройства просторного, жилого мансардного помещения. Однако ввиду отсутствия фронтонов, придется устанавливать дорогостоящие мансардные окна, которые монтируются прямо на скат.
4. Оригинальный дизайн выделяет дома с шатровой четырехскатной крышей из рядов однотипных проектов с двухскатной треугольной кровлей.

Стропильная система

По конструкции стропильные системы могут быть:

• наслонными;
• висячими.

Висячие системы применяются, когда пролеты большие, невозможно подпереть их стенами. Эта система используется довольно редко.

Наслонная система проста, но для нее необходима опора в середине или наличие несущей стены внутри. Данная конструкция применяется гораздо чаще, она более экономична и лучше подходит для устройства шатровых крыш.

Стропильная система состоит из таких элементов, как:

1. накосные стропила;
2. мауэрлаты;
3. нарожники;
4. подкосы.

Этап ІІ. Заготовка конструктивных элементов

Итак, если вы взяли готовый чертеж крыши или набросали его сами и уверены в будущем качестве, самое время заготовить необходимые элементы стропильной системы. А для этого сначала разберемся с тем, как правильно они называются.

Итак, первое, о чем вам придется позаботиться перед тем, как построить четырехскатную крышу – это мауэрлат.

Это балка квадратного либо прямоугольного сечения, которую вы уложите на верхнюю часть стен по всему периметру дома. Она станет опорой для стропил, которые будут передавать на нее нагрузку, и именно эта доска распределит равномерно вес всей крыши на стены дома и фундамент. Идеальный вариант –использовать в качестве мауэрлата брус сечением 15 на 10 см.

Далее вы будете строить стропильные ноги– это основной элемент, который будет создавать собой уклон крыши. Стандартные стропила изготавливаются из доски 50 на 150 мм, а диагональные – 100 на 150 мм.

Понадобятся вам и затяжки, главная задача которых – препятствовать смещению стропильных ног в стороны. Сами затяжки вы будете фиксировать и соединять нижними концами, и для этого запасите доски параметром 50 на 150 метров.

А вот сверху и диагональные стропильные ноги, и стандартные стропила будут сходиться и закрепляться между собой в коньке. Для этого возьмите брус 150 на 100 мм.

Далее, по центру двух противоположных сторон должна быть поперечная балка – лежень, которая служит опорой для стоек, а они, в свою очередь, поддерживают коньковый прогон. Для этой цели подойдет брус с сечением 100 на 100 мм или 100 на 150 мм.

Откосыстанут подпоркой для стропил, который препятствует их сдвигу. Такие вы должны установить их под углом к стойке, для этого возьмите такой же материал, как на лежень.

Далее, важной деталью будет стойка– вертикальный элемент каркаса крыши. Она станет служить опорой для конька. Изготовьте ее из такого же материала, что и мауэрлат.

Не забывайте также о ветровой доске – это горизонтальный элемент, который связал между собой все нижние концы стропил. Вам нужно будет прибить ее к стропилам по внутреннему периметру кровли и таким способом подчеркнуть линию ската. Для этой цели подойдет доска 100 на 50 мм.

А вот для наружной стороны вам понадобится еще одна доска – кобылка, из такого же материала. Такое странное название это доска получила с тех времен, когда ее делали вырезной, в виде лошадиных морд.

А вот самые необычный и сложный элемент четырехскатной крыша – это шпренгель, который придает жесткости всей конструкции. Его главная задача – связать все горизонтальные и вертикальные элементов. Он тоже монтируется под углом, и изготавливается из бруса 100 на 100 мм:

И наконец, если речь идет именно о вальмовой крыше, то единственный элемент, который присутствует исключительно в вальмовых крышах, – это нарожники. Они представляют собой укороченные стропила, которые опираются на диагональной стропильную ногу. Их вы можете изготовить из доски 50 на 150 мм.

В жизни все эти элементы выглядят так:

Подумайте также об утеплителе, гидроизоляционной пленке и доборных кровельных элементах:

Трехскатная крыша: схема, принцип устройства стропильной системы, подбор материала и инструкция по сооружению

Стоит лишь внимательнее приглядеться к крышам домов в загородных поселках, как начинаешь дивиться безграничной фантазии их владельцев: разнообразие форм, конструкций и цветовых гамм крыш делают коттеджные поселки своеобразными музеями архитектурных и дизайнерских шедевров. Одним из таких шедевров по праву может называться трехскатная крыша, которую можно соорудить не только над самим домом, но и украсить ею, к примеру, зимний сад.

Стропильная система данного типа приобретает популярность среди любителей добавить изюминку в свое загородное жилище.
