Разновидности саморезов и сфера их применения

Технологии до появления саморезов

До того как саморезы поступили в продажу, процесс крепления обычными шурупами выглядел следующим образом:

1. Высверливалось отверстие.
2. Вкручивался шуруп, но только до половины. (Если вкрутить шуруп до конца, то вы непременно сорвете шлиц, и выкрутить его не удастся.)
3. Далее вкручивался второй шуруп до конца и также выкручивался.
4. Затем вкручивался третий, конечный шуруп.

Данная технология крепления неприемлема для современных требований к скорости монтажных работ.

Появление саморезов уменьшило временные затраты, повысило экономичность и качество работ. На данный момент рынок перенасыщен различными крепежными решениями и в данной статье мы подробно рассмотрим основные виды и специфику крепежей.

Виды и типы саморезов

По виду резьбы саморезы бывают: с универсальной резьбой, с редким шагом резьбы и частым. Саморезы с частым шагом резьбы предназначены для завинчивания в металлические листы. Например, если Вам надо повесить тяжелую картину на стену из гипсокартона. Находите мощным магнитом место, где находится профиль, к которому прикручены листы, и через гипсокартон в профиль закручиваете саморез. Если саморез без сверла на конце, то в металле предварительно необходимо просверлить отверстие, диаметром, равным внутреннему диаметру резьбы самореза.

Для крепления листов кровельного железа, существуют специальные оцинкованные саморезы двух типоразмеров: 4,8×16 и 4,8×19 с шестигранной головкой. Тип саморезов с редким шагом резьбы предназначены специально для закручивания в мягкие материалы, например в пластик, гипс, асбест, деревянную доску и им подобные. Универсальные – рассчитаны для закручивания в любые материалы. Конечно, лучше использовать специально предназначенные, но надежно будут держать любые.

Отдельной строкой стоит отметить винт-саморез – конфирмат, специально созданный для изготовления мебели из древесины и ДСП. Саморез типа конфирмат, с чистой поверхностью и большой площадью боковой поверхности резьбы позволяет получить высокопрочное и точное соединение элементов. Наиболее популярный типоразмер конфирмата 7×50. Перед завинчиванием конфирмата требуется сверление отверстия диаметром 4,5 или 7 мм соответственно. Головка конфирмата сделана под шестигранный ключ.

Для скрытия головки закрученного винта-самореза конфирмат выпускаются декоративные пластиковые кнопки – заглушки любых цветов. Заглушка выступом плотно вставляется в шестигранное отверстие головки конфирмата и маскирует ее под цвет мебели.

Надо отметить и саморезы по бетону, которые вкручиваются без дюбеля, непосредственно в высверленное отверстие. При завинчивании в пористый материал и с полостями перфоратором сверлить отверстия не допускается. чтобы легче было завинтить, в отверстие перед закручиванием следует впрыснуть немного любого машинного масла. Применяются для крепления «навечно». Я их не применяю, так как сложно закрутить, а открутить еще сложней.

Еще есть саморезы, у которых профиль резьбы как елочка. Они забиваются в отверстие одновременно с дюбелем молотком и предназначены тоже для крепления «навечно». Их применение оправдано, например, при креплении багета для натяжного потолка или при установке рам пластиковых окон. Их достоинство – быстрота монтажа.

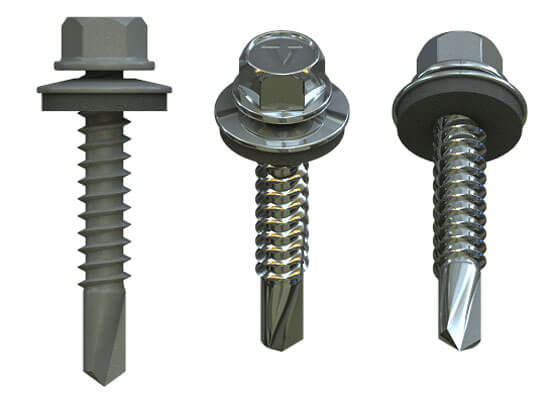

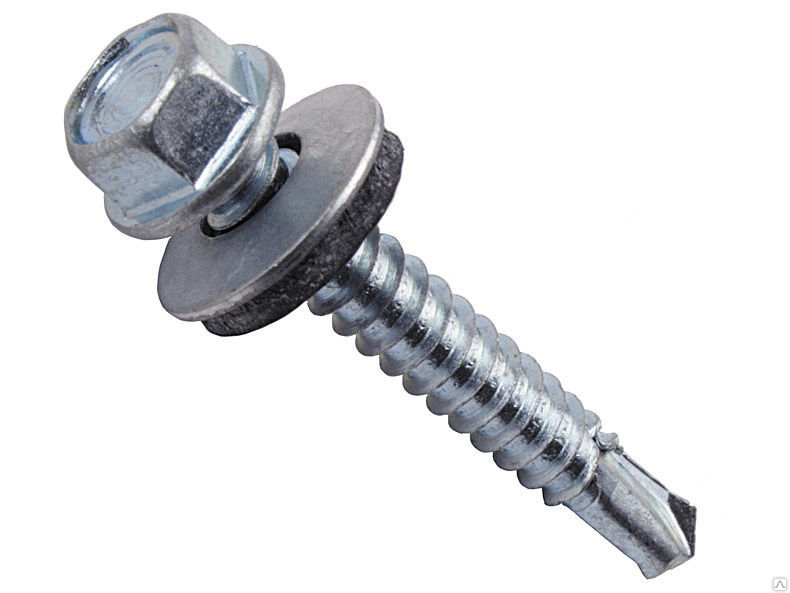

Особенности использования кровельных саморезов

Шляпка у метизов кровельного типа может быть полукруглой и шестигранной.

• В первом случае изделие оснащается шлицом крестового типа, который рассчитан для отверток или бит.
• Во втором случае прорези отсутствуют, поскольку предполагается монтаж именно шуруповертом.

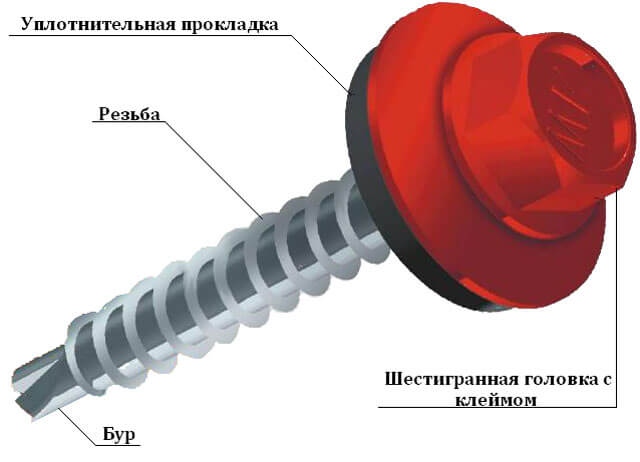

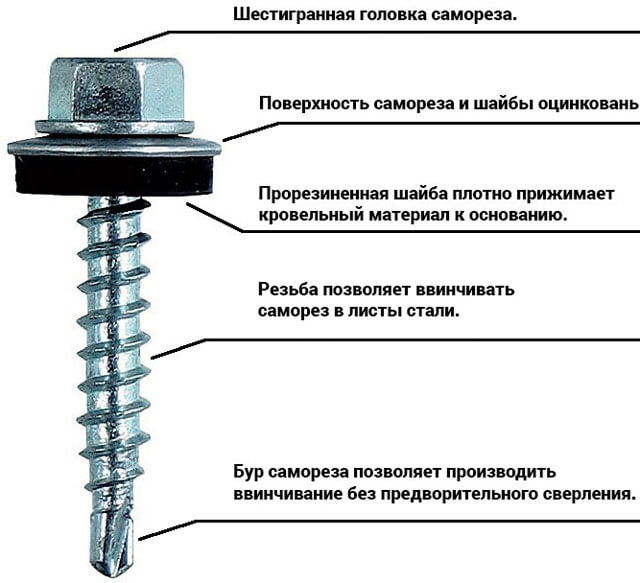

Еще одним отличием кровельных саморезов от других типов является наличие двух шайб, где одна из них резиновая. Такая особенность позволяет максимально плотно прижимать кровельные листы к отверстию каркаса.

О том, что собой представляет кровельный саморез для сшивки сендвич-панелей, расскажет данное видео:

Области применения

Активно используются такой вид саморезов для крепления профилированных листов из стали, которые имеют широкий спектр использования:

• Для создания кровли различной формы и размеров используются такие кровельные материалы, как профлист и металлочерепица.
• Для обустройства стен зданий и сооружений промышленного назначения в сочетании с теплоизоляционными материалами.
• Создание металлических заборов, которые монтируются к каркасу из дерева или металла.

Выбор метизов

При создании кровли, в зависимости от используемых материалов, могут понадобиться:

1. Саморезы по металлу;
2. Саморезы по дереву;
3. Оцинкованные метизы;
4. Окрашенные метизы.

При этом:

• Первый вид изготавливается из углеродистой стали, которая обладает высокой прочностью и долговечностью. Для устойчивости к влаге крепежи могут иметь цинковое покрытие. Каждый такой шуруп укомплектован резиновой шайбой, предназначенной для защиты самой резьбы от попадания влаги. Конец выполнен в виде сверла, что позволяет производить монтаж без предварительного создания отверстий в металлической поверхности. Такие метизы активно используются для крепления металлочерепицы и другого материала к металлическому каркасу.
• Второй тип практически аналогичен с первым вариантом. Отличительной особенностью является более мелкое сверло у основания. Такие элементы крепления предназначены для фиксации кровли к основанию из дерева. Они гарантируют сквозное проникновение в материал, что снимает необходимость в предварительном его просверливании.
• Третий вид имеет единственное отличие с предыдущими разновидностями, которое состоит в оцинкованном покрытии. Такая особенность элемента максимально защищает его от негативного воздействия влаги, способствующей появлению коррозии.
• В последнем варианте окрашивается головка крепежа для максимальной защиты от коррозии, которая является одним из главных врагов всех металлов. Такие саморезы могут использоваться при монтаже кровли, как на деревянную, так и на металлическую конструкцию в зависимости от типа основания.

Про станадрты по ГОСТу, размеры кровельных саморезов с резиновой прокладкой и без, их длину, вес и диаметр поговорим ниже.

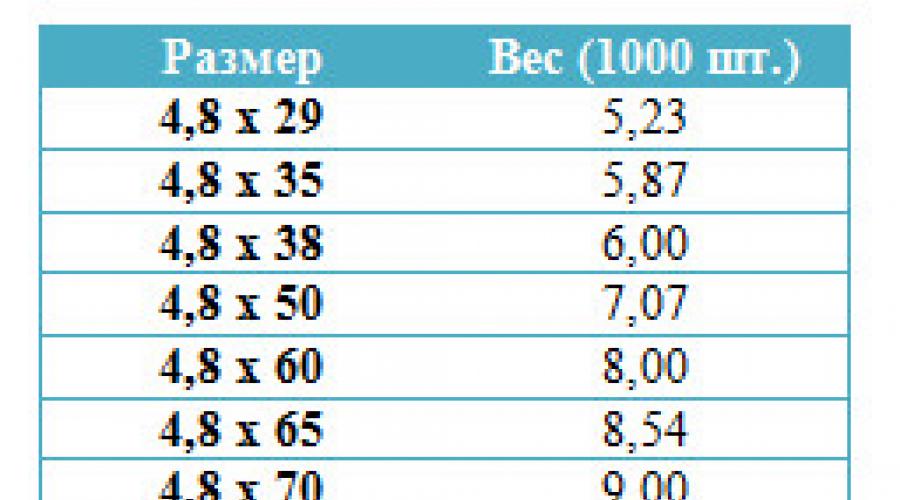

Таблица массы самореза кровельного с увеличенным сверлом оцинкованного

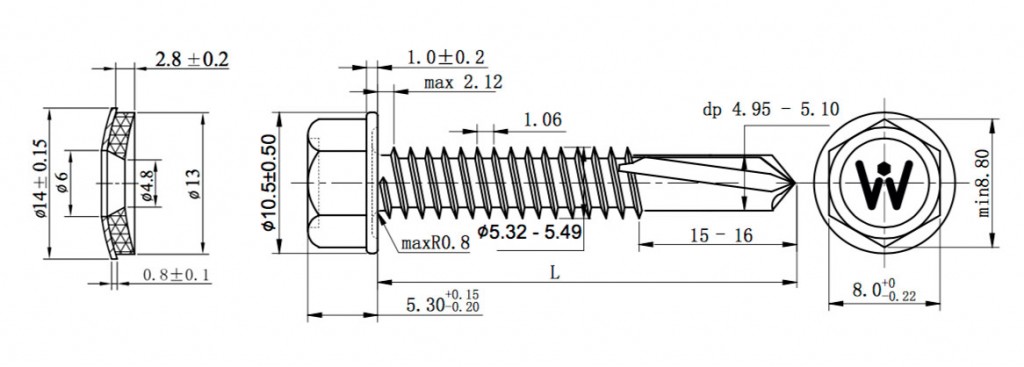

Кровельные саморезы для крепления к металлическим конструкциям

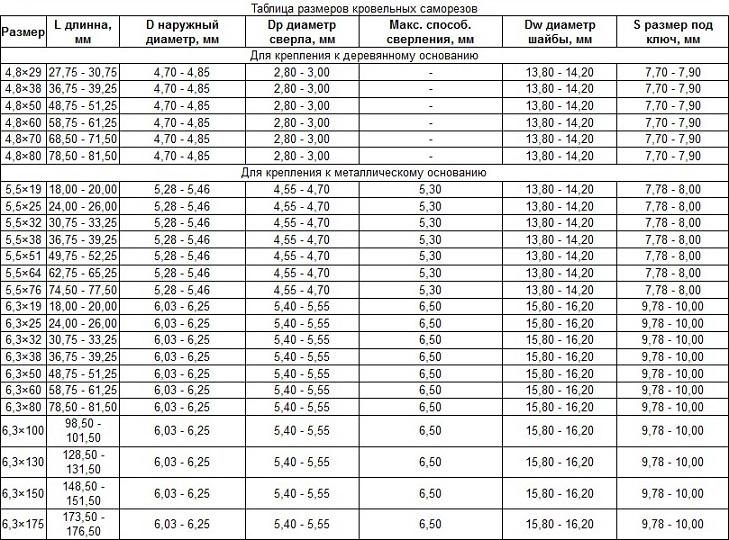

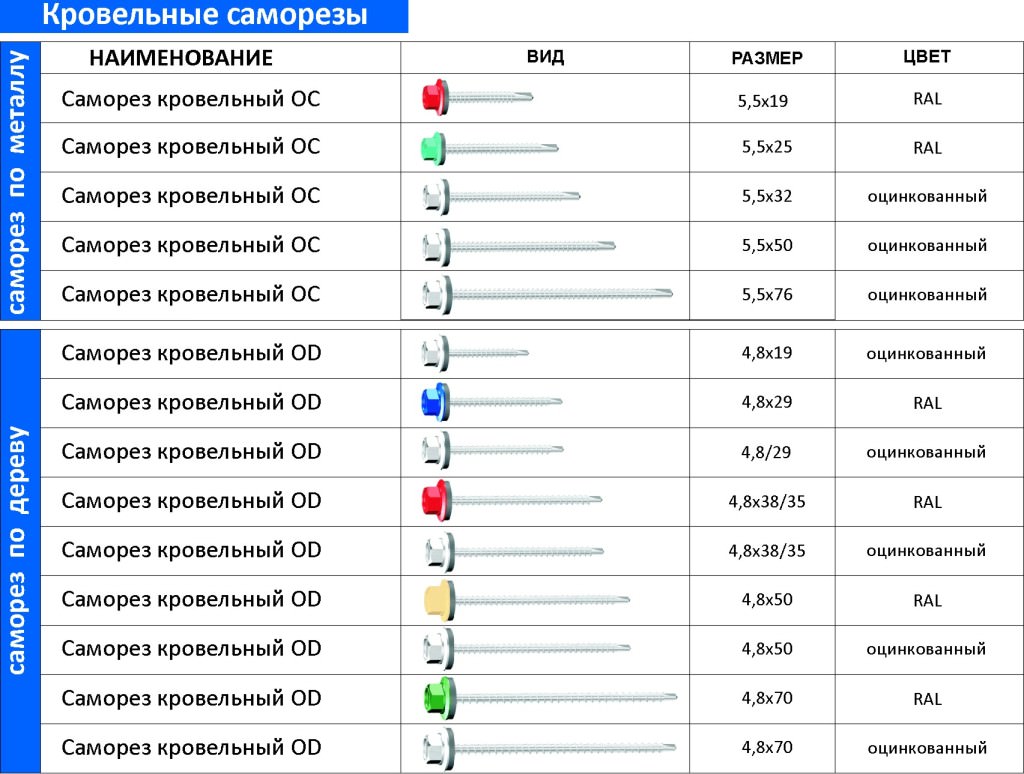

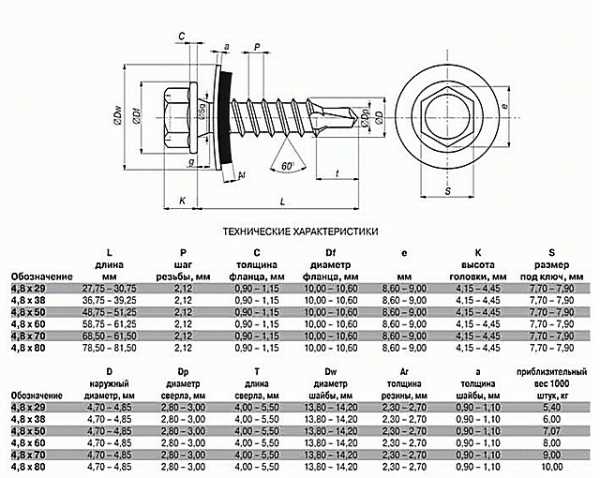

Таблица 1. Основные размеры кровельных саморезов для крепления к металлоконструкциям

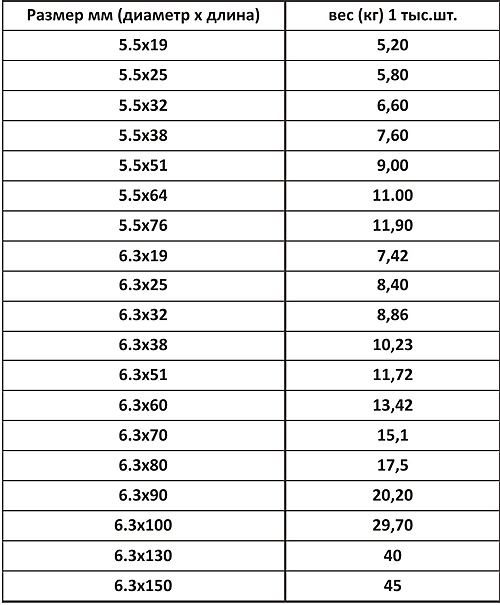

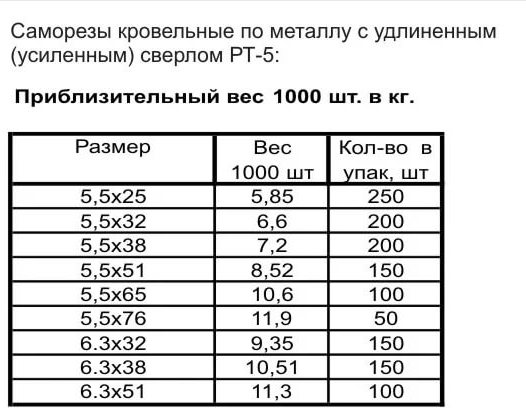

Таблица 2. Длина и приблизительный вес кровельных саморезов «по металлу»

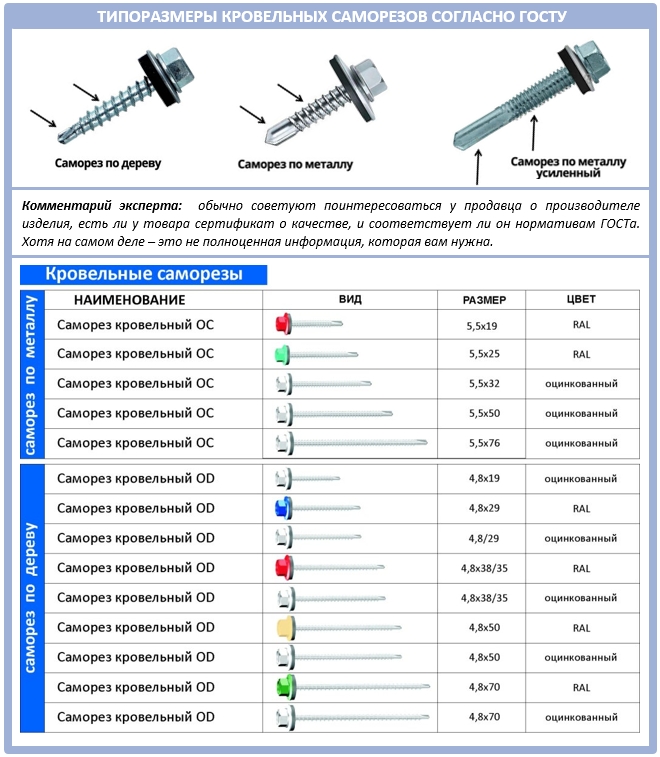

Разновидности кровельных крепежей, их вес и размеры

Характеристики в соответствии с ГОСТ:

• 4,8/5,5/6,3х19/29/35/38/51/60/70 – размеры кровельных саморезов (диаметр х длина);
• вес зависит от размера и количества штук в упаковке. Например,саморез 4,8х29 (1000 шт. в уп.) весит 5,23 кг;
• согласно ГОСТ кровельные крепежи должны иметь правильную длину и диаметр.

Также существуют разновидности крепежа для кровли:

• крепежи по дереву;
• крепежи по металлу;
• оцинкованные крепежи;
• окрашенные крепежи.

Саморезы кровельные по металлу

Для изготовления кровельных саморезов по металлу, используют углеродистую сталь. Дополнительно их покрывают цинком, для увеличения защиты от коррозии. Этот крепежный материал укомплектован шайбой с резиновой прокладкой, которая препятствует проникновению влаги к самой резьбе. Он имеет вид сверла с шестигранной головкой.

Используют для крепления материала кровли (металлочерепицы, кровельного железа) к основанию из металла. Сверлить предварительно не нужно.

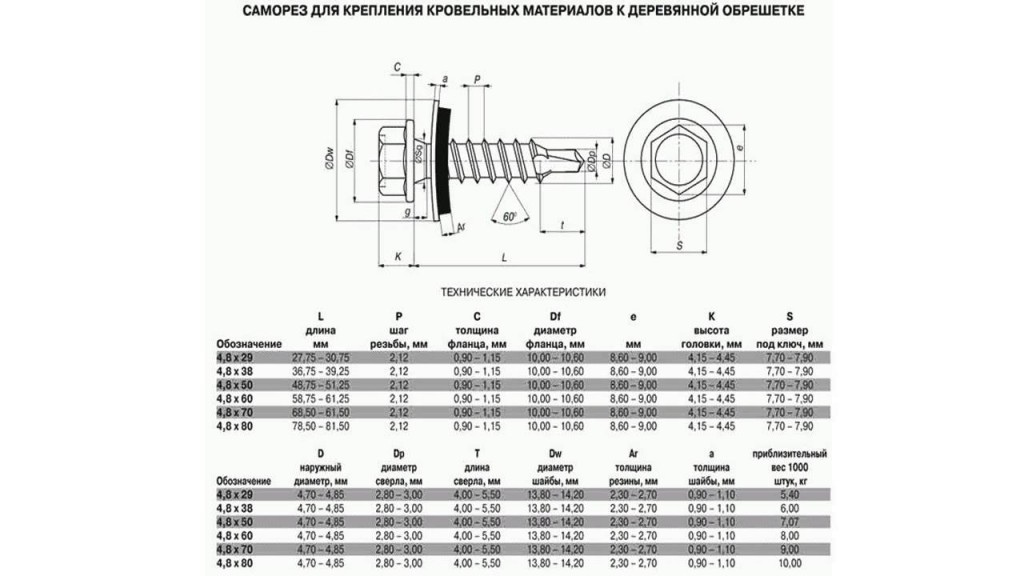

Саморезы кровельные по дереву

Кровельные саморезы по дереву имеют те же характеристики, что и крепежи по металлу, с одним отличием, что сверло на конце уменьшено.

Применяют для монтажа кровли на деревянное основание. Предварительно сверлить необходимости нет. Проникновение сквозное.

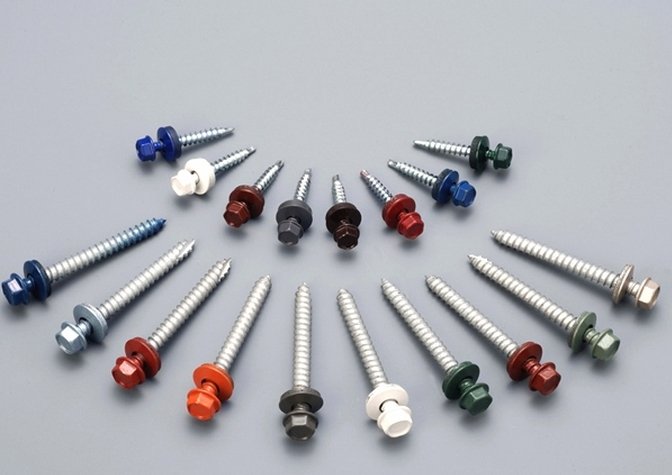

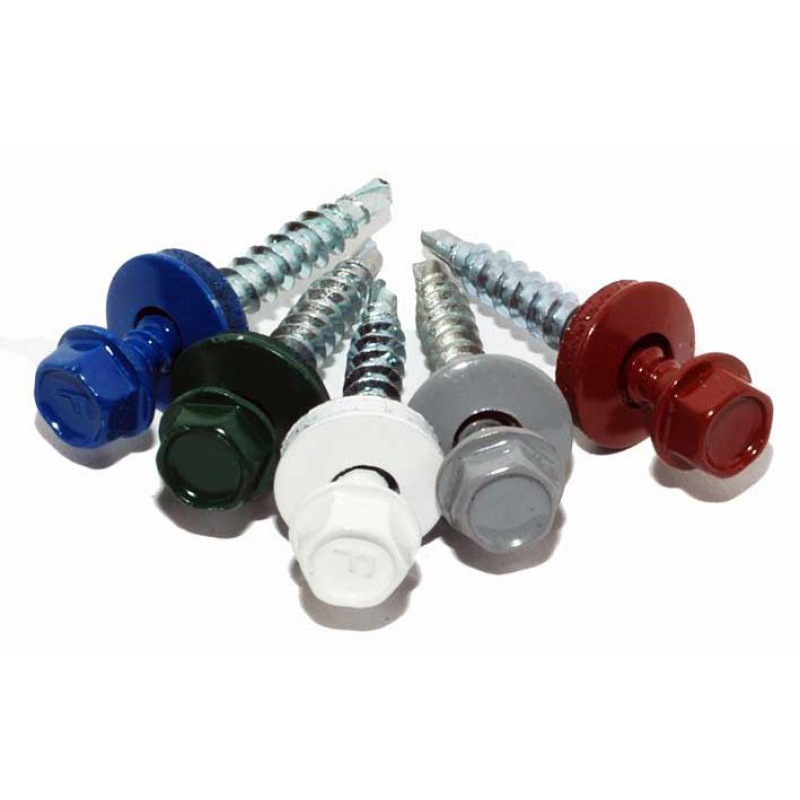

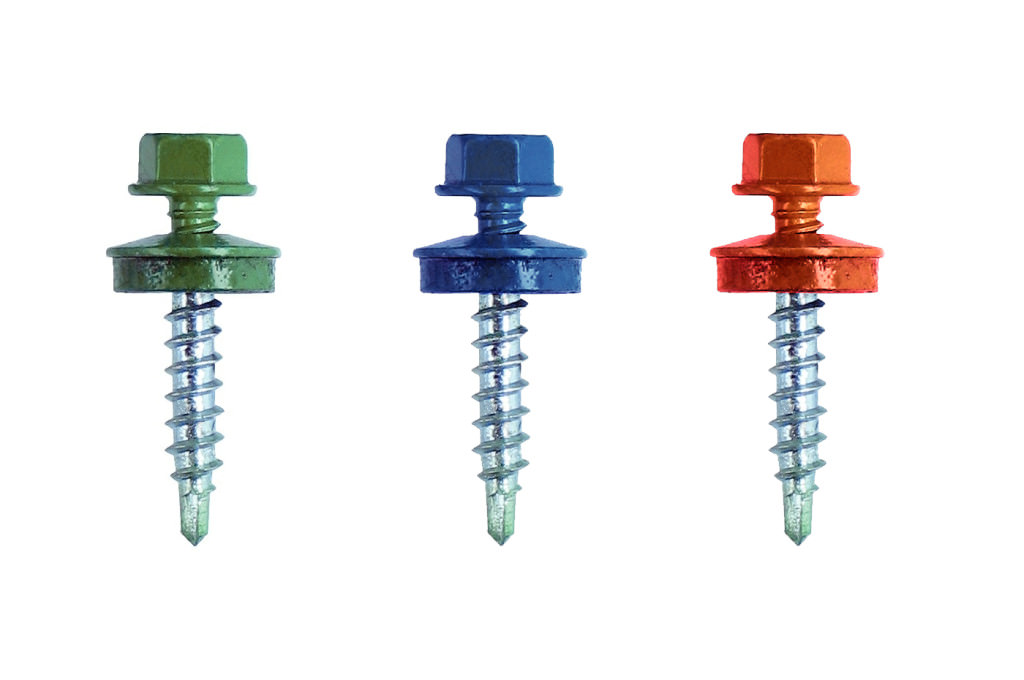

Саморезы кровельные по металлу и дереву окрашенные

Характеристики этих крепежей, такие же, как и у обычных, с единственным отличием, что головка самореза окрашена. Это придает крепежу большей защиты от коррозии.

Для деревянных конструкций выбирают вариант с острым сверлом, а для металла с буровидным.

Выбор крепежа нужно проводить, учитывая определенные факторы:

• из какого материала будет кровля;
• какой тип стропильной системы;
• какое покрытие имеют саморезы, и какого они качества.

Монтаж кровли с использованием саморезов из металла, осуществляют при помощи электроотвертки, шуруповерта или же электрического гайковерта. Крепеж имеет головку, изготовленную под биту (шестигранную насадку) или же под гаечный ключ.

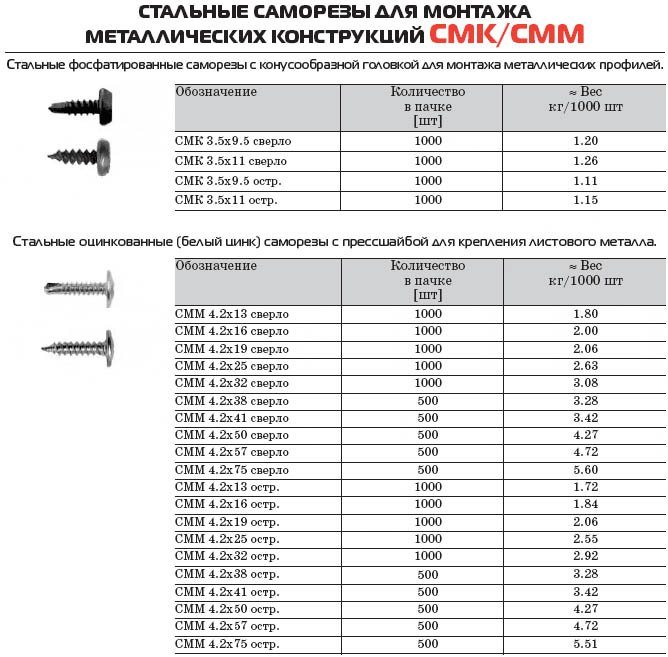

Саморезы по металлу

Саморезы для погружения в металл имеют более частые витки резьбы. Это обеспечивает надежное удержание в плотном материале. В отличие от саморезов по дереву, саморезы для металла имеют больше типов и разновидностей. Это связано с разным предназначением.

С потайной головкой

Выпускаются из углеродистой стали и покрываются фосфатом. Головка имеет плоский верх и конусообразное строение для максимального утапливания в поверхность. Шлицы всегда крестообразные. Подходит для крепления листов металла с толщиной до 1 мм.

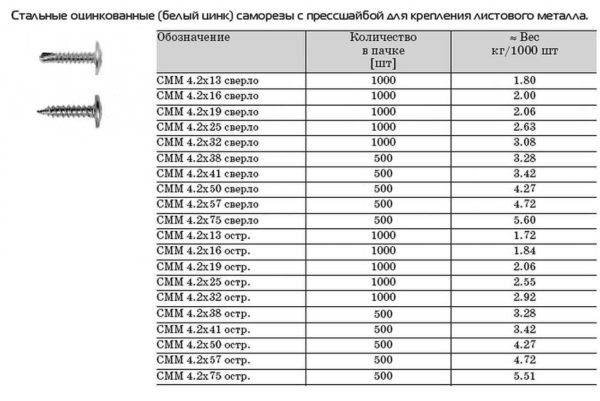

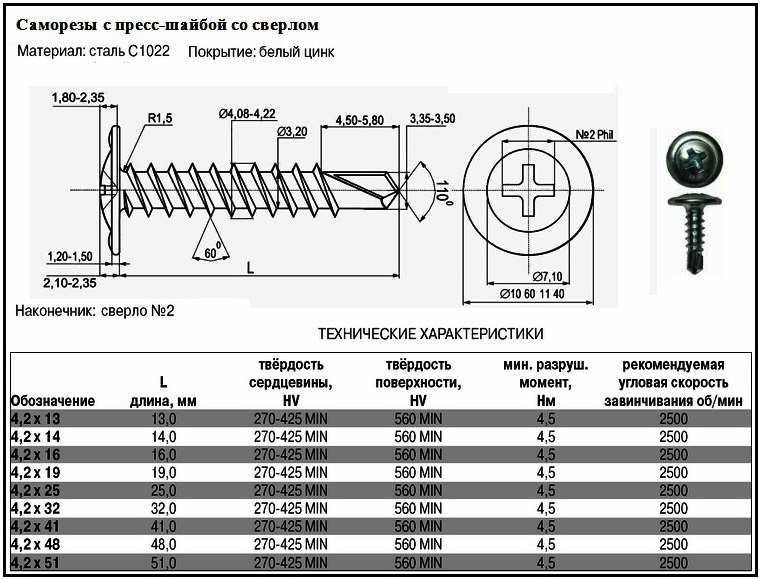

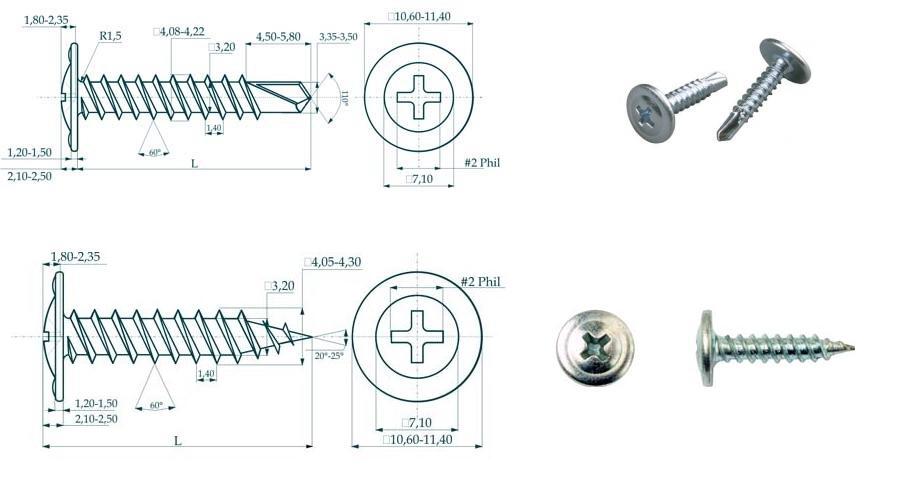

С прессшайбой

Короткие саморезы с частым шагом резьбы и очень острым концом. Полусферическая головка снабжена литой шайбой, обеспечивающей прижим большей площади материала. Метиз подходит для притягивания тонких листов стали, алюминия ( мм), а также тонких слоев пластика и дерева без предварительной сверловки.

Саморез-сверло с прессшайбой

Вид аналогичен вышеописанному, только на конце есть бур. Благодаря ему возможно самостоятельное погружение в металл толщиной до 2 мм. Свыше этого сечения требуется предварительная сверловка дрелью.

Остроконечный «клоп»

Короткие саморезы, именуемые среди мастеров «семечками», поскольку выпускаются в черном цвете и очень маленькие. Но есть и оцинкованные варианты. Имеют полуцилиндрическую головку и универсальную резьбу. Подходят для притягивания профиля под системы из ГКЛ.

«Клоп» с буром

Аналог обычного «клопа», только со сверлом на конце. Имеет повышенную проникающую способность и самостоятельно заходит в металл сечением 2 мм. Предназначен для притягивания профиля к металлическому основанию. По типу защитного покрытия бывает черным и оцинкованным.

Правила выбора

Долговечность и герметичность крыши дома зависит от правильности выбора не только кровельного материала. Большую роль играют крепежные приспособления из цветного, черного, оцинкованного и крашеного металла, подобрать которые поможет специальная таблица размеров, с ее помощью можно самостоятельно выбрать типоразмер изделия в соответствие с предполагаемой нагрузкой.

Саморезы под сталь и дерево различаются по форме шляпки, которая может иметь:

1. стандартное исполнение (под отвертку);
2. с гранями под биты.

В зависимости от вида кровельных материалов шляпка крепежного изделия может «тонуть» в отверстии или прижимать рабочую поверхность прессшайбой. В отличие от крепежей по дереву, саморезы по металлу имеют более глубокую канавку резьбы. Кончик в виде бура легко ввинчивается в твердый материал без предварительной перфорации последнего, частички срезанного резьбой материала автоматически удаляются из отверстия полностью.

Как фиксируются саморезы

Обычно саморезы, благодаря острому окончанию и резьбе, сами насверливают себе отверстие, в котором прекрасно фиксируются. Все современные крепежи имеют специальную смазку, которая во время трения растапливается. Это позволяет саморезу легче входить в древесину. Чтобы закрутить саморез, нужно выполнить несколько действий:

наметить на материале шилом или небольшим сверлом точку;установить туда острый кончик самореза;начать осторожно закручивать, пока саморез плотно не войдёт в материал;быстро с максимальным усилием вкрутить саморез;в конце сбавить скорость, чтобы не повредить материал или головку крепежа. Правильная глубина фиксации саморезов

Под конфирмат необходимо заранее просверлить отверстие нужного вам диаметра.

Что выбрать: шиферные гвозди или саморезы?

Шиферные гвозди – проверенный столетиями дешевый крепежный материал. От обычного гвоздя отличается только оцинковкой, наличием широкой шайбы, и применяемой добросовестными строителями резиновой прокладкой для защиты от воды. Пожалуй, на этом все его достоинства заканчиваются.

В отличие от саморезов, гвоздь обязательно требует предварительного сверления кровельного материала, менее прочно сидит в основании, не подходит для работы по металлу. Для изготовления гвоздей используется менее качественная сталь, чем для маркированных саморезов. Также существенным недостатком является опасность повредить материал при попытке плотно забить гвоздь. Разница в цене небольшая.

В общем, если стоит задача построить дешевый дом, со сроком службы без капитального ремонта крыши до 10 – 20 лет – можно экономить на саморезах, не полениться оснастить гвозди резиновыми прокладками и построить шиферную кровлю. Но если вы ожидаете от крыши до 50 лет и более безупречной службы – без современных материалов и кровельных саморезов не обойтись.

Саморезы для металла с заострённым концом

Внешний вид остроконечных саморезов по металлу сильно напоминает классические шурупы СССР-овских времён. Изготавливаются они из хорошего (высококачественного) металла и обладают частыми резьбовыми витками – межгребневое расстояние маленькое. Это сделано специально, чтобы улучшить сцепление винта с твёрдым материалом.

Чаще всего, диаметр саморезов по металлу варьирует в размерном диапазоне 3,50-5,00 мм, причём его значение увеличивается по мере удлинения винта.

Изготовители выпускают такие крепежи со следующими параметрами:

— длина от 10,0 до 50,0 мм с резьбовым шагом 5,0 мм;

— от 60,0 до 100,0 мм с шагом в 10,0 миллиметров;

— от 110,0 до 120,0 мм с резьбой 15 мм – довольно редкая разновидность;

— от 125,0 до 220,0 мм с нарезкой 20,0 мм.

Однако приведённые данные ориентировочные, поскольку мест производства саморезов велико и каждый производитель сам регулирует параметры изделий. Например, можно встретить вариант 4,0×150,0 мм.

Для фиксации 2-х миллиметрового метала (конечно, учитывая компонентный состав листа) необходимости в предварительном создании отверстия нет, острый конец саморезного винта сделает его сам. Однако, при большей толщине нужно высверливать проход с диаметром меньше чем у самореза на 2,4–3,3 мм. Такая методика придаст более плотное сцепление крепежа с деталью.

Саморезы для металла производят из твёрдых сортов высококачественной стали. В продажу они поступают с оцинкованным или оксидированным покрытием.

Цвет остроконечных саморезных винтов по металлу преимущественно чёрный, металлический или золотистый.

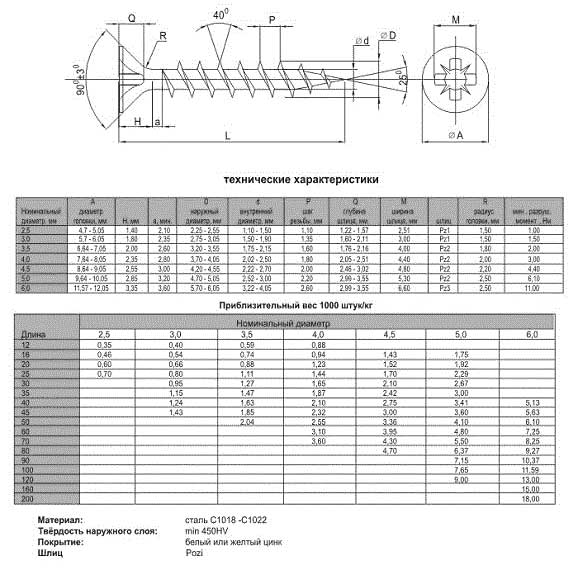

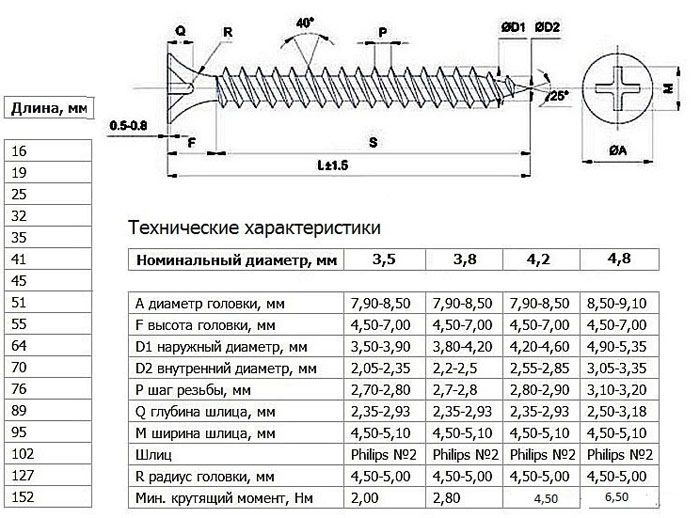

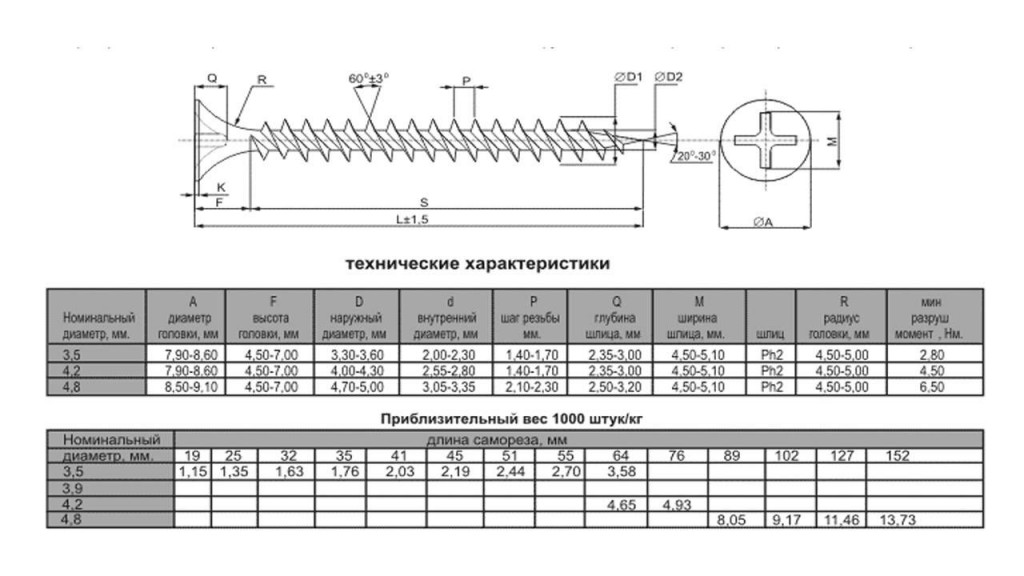

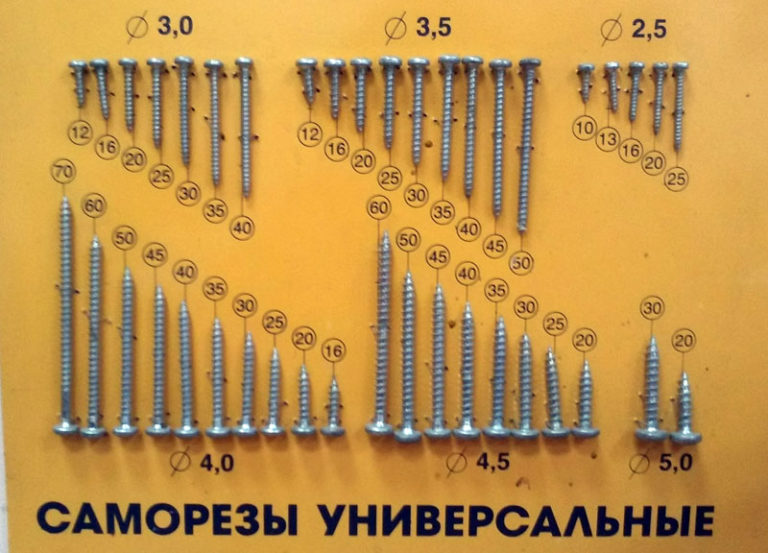

Размеры саморезов и шурупов

Основными для шурупов и саморезов являются два размера: диаметр и длина. За номинальный диаметр шурупа или самореза принимается диаметр окружности выступов его резьбы. В настоящее время шурупы выпускаются следующих диаметров: 1.6, 2.0, 2.2, 2.5, 3.0 (2.9), 3.5, 3.8 (3.9), 4.0, 4.2, 4.5, 4.8, 5.0, 5.5, 6.0, 6.3, 7.0, 7.5, 8.0, 10.0, 12.0 мм.

При этом следует иметь в виду, что саморез того или иного типа вовсе не обязательно выпускается всех возможных диаметров. Наиболее широкий ряд производимых диаметров имеют универсальные саморезы, специализированные саморезы имеют более узкие размерные ряды. Длина самореза или шурупа измеряется по разному для потайной и выпуклой головки изделия. Для потайной за номинальную длину принимается полная длина изделия, а для выпуклой – расстояние от опорной поверхности головки до конца самореза.

Длины шурупов и саморезов нормализованы и имеют одинаковый размерный ряд: 4.5, 6.5, 7, 10, 11, 12, 13, 14, 16, 18, 19, 20, 22, 25, 29, 30, 32, 35, 36, 38, 40, 41, 45, 50, 51, 55, 57, 60, 64, 66, 70, 76, 80, 89, 90, 100, 102, 120, 140, 160, 180, 200, 230, 250, 280, 300 мм. Для некоторых специализированных изделий могут применяться и другие длины. Естественно, что шурупы одного диаметра выпускаются с ограниченным рядом длин.

Выбор диаметра и длины шурупа определятся в первую очередь нагрузкой, которую должно выдерживать соединение, а кроме того размерами соединяемых деталей, материалом установки и другими факторами. При определении диаметра шурупа вворачиваемого в пластмассовый распорный дюбель следует ориентироваться на рекомендации производителя, приведенные в каталогах или на упаковке дюбелей. Дело в том, что с одной стороны, чем больше диаметр шурупа – тем прочнее соединение, но, с другой стороны, требуемый для установки крутящий момент при этом возрастает. И тогда могут быть превзойдены возможности инструмента или сорвана головка самореза. Длина шурупа (Lш) вычисляется как сумма номинальной длины дюбеля,(Lд) толщины прикрепляемой детали (S) и диаметра шурупа (d). Последнее слагаемое обеспечивает выход конца самореза из дюбеля. Для классических шурупов (с углом на конце 400) этого достаточно, но для остроконечных саморезов длину требуемого шурупа необходимо увеличить, чтобы весь его наконечник вышел из дюбеля при закручивании.

Понравился материал?

Особенности саморезов с прессшайбой

Саморезы с прессшайбой отличаются от аналогичных крепежных изделий несколькими преимуществами:

• невосприимчивость к различным внешним воздействиям;
• доступная стоимость;
• повышенные показатели износоустойчивости;
• долговечность;
• простота установки;
• высокое качество, соответствующее стандартам DIN, ГОСТ или ISO.

Важно правильно выбрать крепежные изделия, чтобы они были практичными, изготовленными по установленным нормативам. При покупке рекомендуем запрашивать сертификаты соответствия у продавца. Также заранее определите необходимые параметры саморезов.
