Для чего нужна контробрешетка крыши? Отличие от традиционной обрешетки

Об основных функциях

Сразу оговоримся, что путать контробрешетку с обрешеткой не стоит. Выглядят они по-разниму, да и функции выполняют тоже разные. Так, обрешетка необходима в качестве основания под металлочерепицу, а контробрешетка, напротив, нужна для создания вентиляционного пространства между гидроизоляцией и кровельным материалом.

Обратите внимание! Обрешетка может быть и сплошной, и с определенным шагом.

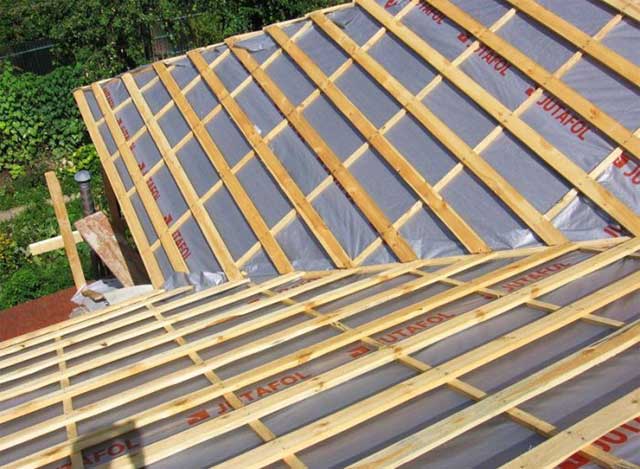

А вот контробрешетка состоит из брусков с традиционным сечением в 3х2,5 сантиметра. Шаг у них такой же, как у стропил, поскольку их набивают сверху на уже уложенную гидроизоляцию. Если кровля большого размера, то сечение брусьев, использованных для контробрешетки, может быть большим. Они воспрепятствуют плотному прилеганию металлочерепицы к гидроизоляционному слою, улучшая тем самым вентиляцию и играя роль своего рода прижимного элемента.

Функции, которые выполняет контробрешетка

Непрофессиональные строители часто не видят разницы в понятиях «обрешетка» и контробрешетка». Между тем, это две конструкции, которые выполняют непохожие функции и имеют непохожий вид. Обрешетка может быть разреженной (решетчатой) или сплошной, но строится она, для того чтобы на нее уложить кровельное покрытие.

Совет! Вид и конструкция обрешетки выбирается в зависимости от типа покрытия. Так, под жесткие покрытия, обычно, выполняется решетчатый настил, так как на его строительство расходуется меньше материала и, соответственно, его монтаж обходится дешевле. Под мягкие покрытия обязательно устраиваются сплошные настилы.

Контробрешетка выполняет иные функции, конструкция собирается для создания свободного пространства между отдельными слоями кровельного «пирога», для обеспечения проветривания.

Всегда ли нужна контробрешетка?

В большинстве случаев, контробрешетку строить необходимо, однако, при строительстве жилых домов с неутепленными кровлями, то есть, если чердачное помещение использовать не предполагается, то допускается исключение контробрешетки из состава конструкции кровли. Но в этом случае, необходимо будет обеспечить хорошую вентиляцию в чердачном пространстве.

При сооружении же утепленных кровель строительство контробрешетки обязательно. Более того, необходимо будет построить эту конструкцию дважды:

• Контробрешетка внутренняя сооружается между слоем теплоизолирующего материала и гидроизоляцией.
• Контробрешетка наружная сооружается между слоем гидроизолирующего материала и обрешеткой, на которую будет укладываться кровельное покрытие.

Аргументы за строительство контробрешетки

Сооружая кровлю, стоит задуматься о перспективе. Например, даже если на момент строительства дома использовать чердачное помещение не планируется, то никто не может дать гарантии, что через несколько лет, хозяевам не потребуется переоборудовать чердачное помещение в мансарду. Например, в том случае, если из-за роста числа домочадцев потребуются дополнительные жилые помещения.

Поэтому, если не исключается возможность использования чердачного помещения в будущем, то стоит сразу устраивать все необходимые элементы кровельного пирога, в том числе и контробрешетки. В противном случае, при необходимости выполнить переделки, потребуется проведение полной реконструкции крыши, что довольно затратно.

Своевременное же сооружение контробрешетки не потребует значительных временных затрат, да и на общей стоимости строительства отразится незначительно. Зато в будущем, при необходимости переоборудовании чердака, наличие готовой контробрешетки даст значительную экономию, как времени, так и финансов. Наличие же контробрешетки на холодной кровле ничего, кроме дополнительной пользы, принести не может.

Контробрешетка используется не только для обеспечения проветривания пространства под кровлей, при помощи этой конструкции создается дополнительная шумоизоляция. А это особенно важно, если планируется использовать для покрытия кровли материалы на основе металла – металлочерепицу, профнастил и пр. Поскольку такие материалы отлично проводят звук, что создает определенные неудобства жильцам дома во время дождя.

Еще один важный аргумент, который выступает за строительство обрешетки, это то, что данная конструкция может быть использована для выравнивания плоскостности ската, если при установке стропил были допущены неточности.

Контробрешетка – нужный или лишний элемент крыши

Контробрешетка многими домашними мастерами игнорируется, считается что это лишняя затрата материала и времени. Но это совсем не так. Контробрешетка будет способствовать надежности защиты от влаги и увеличению срока службы кровельного «пирога».

Для чего используется контробрешетка

Крыша считается довольно сложной конструкцией. И здесь важны все ее элементы, например, контробрешетка. Не стоит путать эту составляющую кровельного «пирога» непосредственно с самой обрешеткой, так как они выполняют разную роль.

Чтобы кровельный материал хорошо держался на своем месте, а его вес был равномерно распределен по всем стропилам, необходимо прочное и надежное основание. Для этого к стропильной системе прибиваются доски или брусья. Именно их совокупность и называется обрешетка.

Контробрешетка играет другую, но не менее важную роль. Эта конструкция так же, как и традиционная обрешетка, делается из древесины, а точнее из брусьев. А главной целью ее монтажа является создание своеобразной системы вентиляции. Дело в том, что для лучшей гидроизоляции кровельного «пирога» необходимо использовать пленку, не пропускающую влагу. Она монтируется непосредственно к стропилам, поверх них. Но если между гидроизоляционной пленкой и кровельным материалом не будет свободного вентилируемого пространства, то материал начнет гнить. Чтобы этого избежать и сооружается контробрешетка.

Некоторые специалисты советуют не использовать такой дополнительный слой. Но такое возможно только в том случае, если чердачное помещение вы не будете утеплять. Если вы не собираетесь использовать эту площадь для проживания, то и укладка дополнительной гидроизоляции вам не потребуется. В этом случае обрешетка укладывается непосредственно на стропильную систему.

Контробрешетка служит для дополнительного крепления гидроизоляционной пленки в кровельном «пироге». Кроме того, используемые для этой цели деревянные бруски создают вентиляционное пространство, которое предохраняет материалы от гниения. Конечно, можно обойтись и без контробрешетки. Если утеплять чердак вы не собираетесь, то и такие дополнительные расходы вам не к чему. Но если вы в будущем решите сделать под крышей дополнительную жилую зону, то монтировать гидроизоляцию и создавать вентиляционную щель на уже готовой крыше будет затруднительно. Поэтому контробрешетку и дополнительный гидроизоляционный слой лучше сооружать во время строительства.

Нюансы выбора материала и монтажных работ

Контрообрешетка, как уже упоминалось ранее, выполняется из деревянных брусков. Их толщина составляет 25-30 мм. Ширина используемых брусков выбирается в зависимости от размеров стропил. Желательно, чтобы элементы обрешетки не выступали за ширину элементов стропильной системы.

Кроме этого, к используемым материалам предъявляются следующие дополнительные требования:

1. Древесина должна быть хорошо просушена. Нежелательно использовать материал с влажностью более 20 процентов;
2. Обратите внимание на состояние самих брусков. Они должны быть ровными по всей длине. При этом не желательно наличие сучков;
3. Вся используемая древесина не должна иметь следов гнили. Также для увеличения срока службы все элементы контробрешетки следует обработать антисептическим раствором;
4. Толщина используемых брусков будет зависеть от угла наклона ската. Если он составляет менее 30 градусов, то нагрузка на все конструкции крыши возрастает. Поэтому при таком уклоне бруски лучше выбирать толще;
5. При большем уклоне нагрузка возрастает ближе к концу ската. Особенно это оказывается влияние при использовании тяжелых кровельных материалов (например, керамической черепицы). Поэтому чем ближе к концу ската, тем толще используются бруски для контробрешетки.

Очень важно правильно закрепить гидроизоляционную пленку. Она не должна быть натянутой. Пленка укладывается полосами поперек скату. При этом монтаж делается внахлест, минимум в 15 сантиметров. Пленка монтируется так, чтобы она немного провисала между стропилами. Желательно после укладки закрепить гидроизоляционный слой к стропилам при помощи строительного степлера.

В качестве гидроизоляционного слоя можно использовать толстую полиэтиленовую пленку. Многие специалисты рекомендуют применять специальную мембрану. Она способна пропускать водяные пары из слоя утеплителя (который находится ниже гидроизоляции), но при этом не давать влаги проникать в подкровельное пространство.

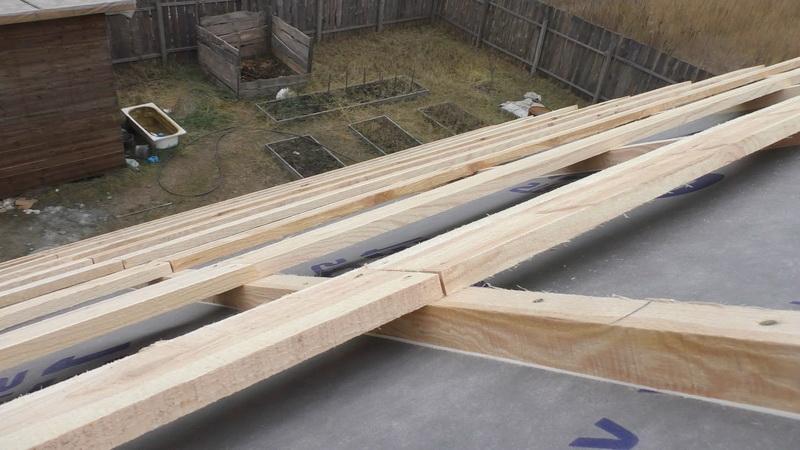

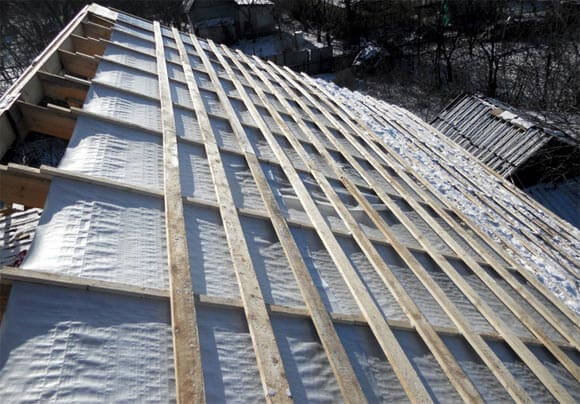

Далее, поверх гидроизоляционного слоя (на каждую стропилу) прибивается бруски контробрешетки. При этом используются оцинкованные гвозди (только не слишком толстые, чтобы брусья не начали растрескиваться). Шаг мест крепления на каждом бруске должен составлять не более 30 сантиметров.

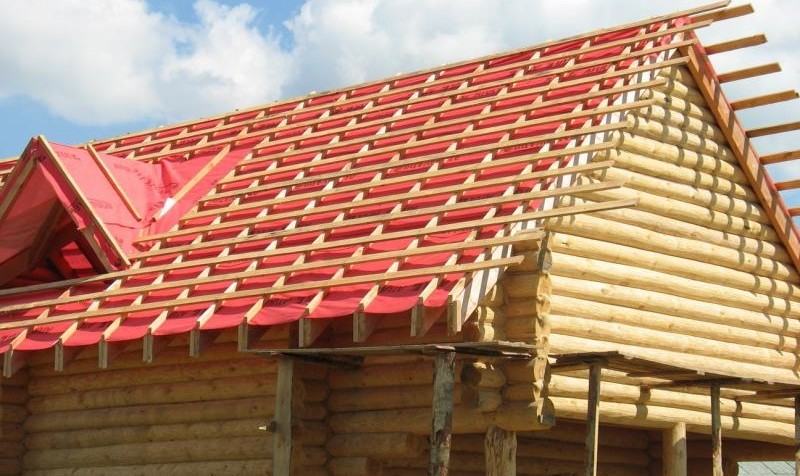

После этого можно приступать к монтажу непосредственно самой обрешетки крыши и дальнейшей укладке кровельного материала. Контробрешетка создаст небольшое пространство, где будет свободно циркулировать воздух. А значит все материалы кровельного «пирога» не будут намокать и гнить, что существенно увеличит срок их эксплуатации.

Монтаж контробрешетки не займет у вас много времени. Первоначально нужно подготовить материал. Вам понадобятся деревянные бруски толщиной 25-30 мм. Они должны быть хорошо высушены, не иметь признаков гниения и быть ровными по всей длине. На стропильную систему натягивается гидроизоляционный материал. После этого при помощи оцинкованных гвоздей прибиваются сами бруски. Вот и вся задача по монтажу контробрешетки. Сделать это будет легко, а вот польза от такой дополнительной «прослойки» будет существенна.

В чем разница между контробрешеткой и обрешеткой?

Далеко не все знают, что представляют собой и какую роль выполняют контр рейки, ошибочно принимая их за стандартную обрешетку. Но разница у этих двух элементов довольно существенная, поэтому важно окончательно разграничить эти две системы и разобраться, в чем состоит отличие таких конструктивных частей кровли, как обрешетка и контробрешетка.

Так, основу обрешетки составляют ряды досок, которые прибиваются к системе стропил, которая, в свою очередь, служит местом фиксации кровельного покрытия.

Обрешетка бывает двух видов:

Из какого материала делают контробрешетку

Материалом для контробрешетки служит прочная древесина, преимущественно из хвойных пород деревьев. Влажность материала не должна превышать 20%.

Брусья контробрешетки должны иметь идеальную структуру, без сучков и синевы, которые зачастую ухудшают прочность контробрешетки. Они должны быть равной длины, ширины и высоты. Это нужно для того, чтобы не было перекосов при монтаже обрешетки.

Стандартная длина пиломатериалов 2 метра, размеры 30х50 мм или 50х50 мм.

Чем меньше уклон крыши, тем прочнее должен быть брус. Это объясняется повышенной снеговой нагрузкой на поверхность крыши. Если уклон крыши больше 30 градусов, можно использовать брус меньшего размера.

Пиломатериалы для контробрешетки проходят обязательную обработку огне- и биозащитой. Огнезащита повышает сопротивляемость дерева к возгоранию. Биозащита защищает древесину от вредного воздействия грибков, плесени и насекомых, которые разрушают структуру дерева.

Обычно срок действия огнезащиты составляет 5 лет, а биозащиты – до 20 лет.

depositphotos

Обрешетка на односкатной крыше

Перед тем, как сделать обрешетку крыши, необходимо учесть некоторые тонкости. Плотность обрешетки зависит от угла наклона крыши. Чем он больший, тем ячейки в деревянном каркасе меньше. При максимальном наклоне крыши устанавливается сплошная обрешетка.

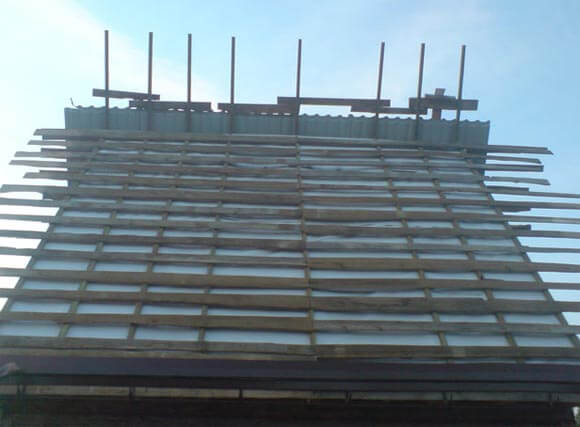

Сделать обрешетку односкатной крыши следует сплошной. Если кроют крышу жилого дома, желательно чтобы она была , как сделать обрешетку крыши? Сборка обрешетки для односкатной крыши зависит от того, каким материалом решено крыть крышу. Если для покрытия кровли выбирается мягкие рулонные образцы, применяется такой метод.

Небольшие брусья укладывают вразбежку, образуя ячеистый каркас с зазорами в 50 – 60 см. Поверху крепят вертикально доски. Их укладывают сплошным для покрытия кровли будет использоваться плотный материал, в том числе стальные листы, делается однослойная сплошная обрешетка. Для ее выполнения берутся тес или обрезные тонкие доски шириной не более 120 мм. Их набивают на стропила горизонтально по отношению к краю крыши.

По верхнему краю в любом случае крыша обшивается двумя досками. Необходимо чтобы они были одинаковыми по длине и , кого заботит вопрос, как сделать обрешетку крыши своими руками, должны знать: обрешетка односкатной крыши – трудная задача. Самостоятельно без посторонней помощи тут правиться очень сложно.

Лучше заказать строительную услугу ИнноваСтрой. Тогда не возникнут неожиданные патовые ситуации в работы используются обычные гвозди. Необходимо учитывать их длину и толщину обрешетки. Если гвозди слишком длинные, их при заколачивании следует немного загибать. Иначе они пробивают деревянный каркас насквозь. После установки кровельного материала в этом случае при порывах сильного ветра обрешетка будет срываться, разрушать кровельное покрытие.

Самое главное требование к выполняемой обрешетке – это ее прочность. Она должна выдерживать вес человека, не прогибаться при этом. Тогда при установке кровли, обрешетка долгие годы будет выдерживать его еще чтобы дерево, которое используется для сколачивания обрешетки, было высокого качества. Брусья или доски с сучками, недостаточно просушенные создают проблемы в дальнейшем. Нарушается прочность всей конструкции, кровельное покрытие со временем может пойти знать не только, как сделать обрешетку крыши и установку кровельного материала. Необходимо также учитывать все тонкости. Ведь впереди еще хлопоты, связанные с вводом в эксплуатацию частного дома.

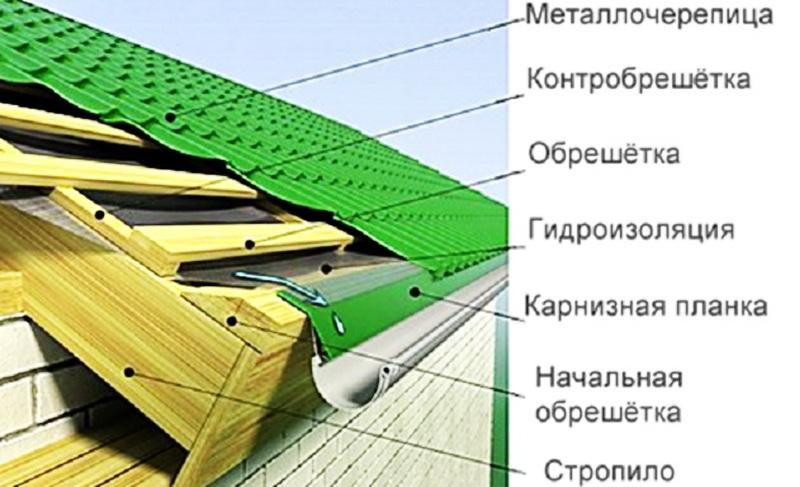

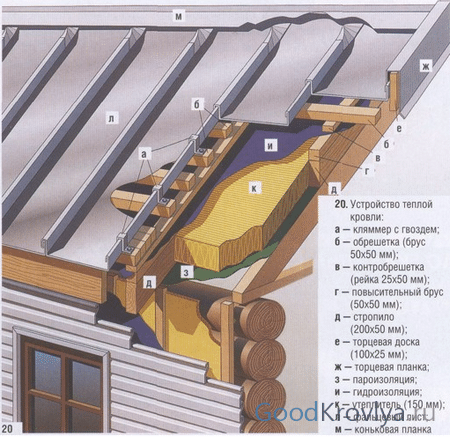

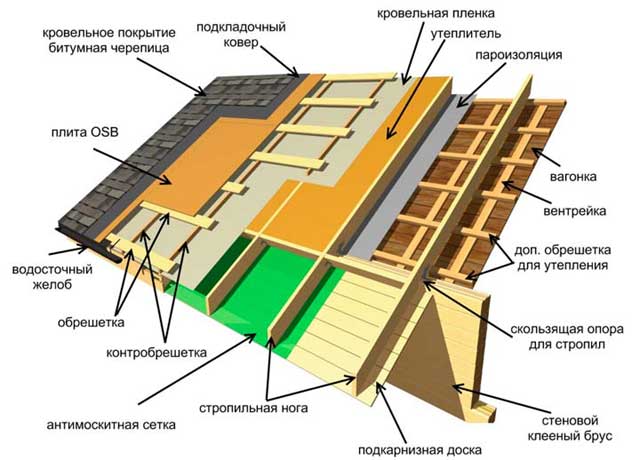

Место контробрешетки в кровельном пироге

Прежде чем решать, нужна ли контробрешетка, давайте сначала разберемся:

• что это такое;
• чем этот узел отличается от остальных деталей кровельного покрытия;
• для чего он нужен.

Отличие обрешетки от контробрешетки

По правилам обрешеткой называется основа, на которую мы монтируем финишный кровельный материал (металлочерепица, шифер, профлист и т.д.), а главная функция контробрешетки — обеспечение вентиляции в подкровельном пространстве.

Контрбрус отвечает за вентиляцию подкровельного пространства.

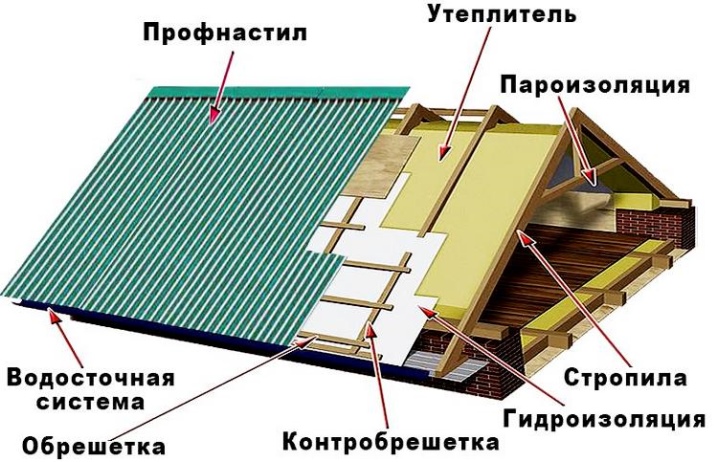

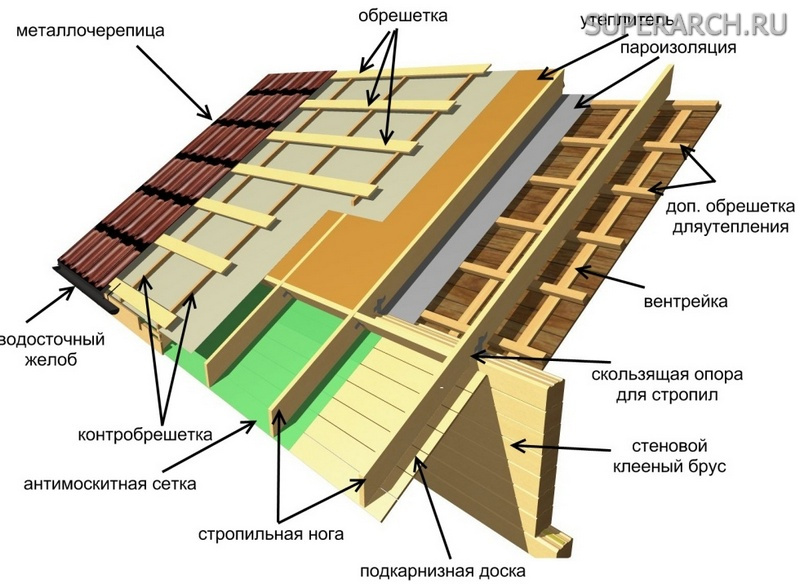

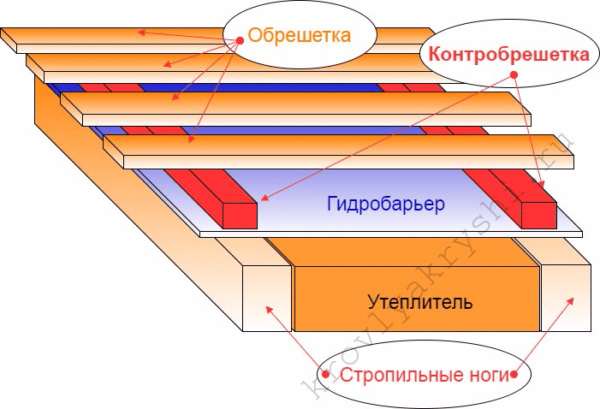

Как видно на схеме выше: на стропильные ноги укладывается гидроизоляционный материал, который удерживает контррейка, а поверх нее уже набиваются бруски основной обрешетки.

Сама основная обрешетка бывает двух видов:

1. Сплошная обрешетка, то есть набитая единым ковром, здесь используется как обычная строганая или шпунтованная доска, так и листы фанеры или ОСП. Как правило, сплошной настил монтируют под мягкую кровлю;

Сплошную обрешетку удобно набирать из ОСП листов.

1. Разряженная обрешетка, это когда доски крепятся с определенным шагом. Такая конструкция более распространенная, а главное практичная, ведь она намного лучше вентилируется. Разреженная обрешетка монтируется под металлочерепицу, шифер, профлист, керамическую черепицу, в общем, практически под все жесткие материалы.

Зачем нужна вентилируемая кровля

С терминами разобрались, теперь поговорим о том для чего нужна контробрешетка, нельзя ли «выбросить» этот элемент вообще и сразу набить доски обрешетки на стропила? Дело в том, что на границе теплого и холодного воздуха всегда выпадает конденсат (точка росы), а эта граница у нас проходит по чистовой кровле.

Даже небольшой зазор под основной обрешеткой обеспечит вентиляцию конструкции.

Если мы настелем на стропила гидробарьер и прямо на него набьем подкровельную поперечную обрешетку, то конденсату будет некуда деваться, и он начнет активно впитываться в древесину. В результате, чем бы вы дерево не пропитывали, оно выдержит не более года, дальше начнет гнить.

Кроме того, для теплой кровли обычно используется базальтовая вата, а любая вата при попадании влаги теряет свои свойства. Рано или поздно запертая под кровлей влага просочится вниз и впитается в ватные маты и тогда об утеплителе можно забыть, так как мокрая вата бесполезна, плюс при высыхании она не восстанавливается, ее нужно менять.

Делаем вывод: приподняв немного основную обрешетку, мы обеспечиваем хорошую вентиляцию кровельного пространства и гарантируем сохранность стропильной системы.

Без контробрешетки под кровлей будет постоянно собираться конденсат.

Контробрешеткой можно пренебречь только в одном случае – если вы не планируете делать теплый чердак. К примеру, на летней кухне или на неотапливаемых хозяйственных постройках. Но если вы потом передумаете, то крышу нужно будет полностью перекрывать заново, просто утеплить снизу будет весьма проблематично.

Обрешётка и контробрешетка крыши

Оглавление

• Определение обрешетки
• Типы обрешетки
• Обрешетка крыши под мягкую кровлю
• Контробрешетка на крышу
• Особенности монтажа контробрешетки
• Способы защиты древесины

Каждый слой кровельного пирога имеет свое назначение. Немалую роль в эффективности гидроизоляции, вентиляции и долговечности дома играют обрешетка и контробрешетка кровли. Это два разных по своим функциям элемента, о которых сегодня и пойдет речь.

Определение обрешетки

Обрешеткой называют сплошной или решетчатый настил, прикрепленный к стропильным ногам.

Обрешетка кровли выполняет сразу несколько функций:

• является базой для фиксации кровельного материала;
• сохраняет геометрию крыши;
• упрочняет скаты и поддерживает их форму;
• равномерно распределяет нагрузку кровельного пирога на стропильную систему;
• наличие обрешетки делает возможным ремонт кровли с демонтажем и повторным монтажом покрытия.

Обычно для обрешетки используют деревянный конструктив, реже – металлический. Деревянная обрешетка обладает небольшим весом, избавляя тем самым фундамент и несущие конструкции от дополнительной нагрузки. Стоит она недорого, а современные способы защиты древесины обеспечат этому элементу кровли долговечность.

Типы обрешетки

Оптимальный тип обрешетки для кровли выбирается с учетом следующих факторов:

• уклон ската;
• вид кровельного покрытия;
• климатические особенности местности;
• шаг стропильных ног.

По способу укладки и количеству слоев обрешетка бывает сплошной и разреженной. Сплошной каркас дороже разреженного, но при монтаже мягкой кровли без него не обойтись.

• Сплошной называется обрешетка, в которой расстояние между брусьями, досками или листами не превышает 10 мм. Минимальный зазор (компенсационный) необходим для профилактики деформации конструкции в связи с температурным расширением. Сплошную обрешетку всегда монтируют в местах свесов, на коньке и в зонах пересечения скатов, независимо от типа кровельного материала. Сплошная конструкция может выступать в качестве основного слоя или являться составляющей в двухслойной обрешетке, которую выбирают при использовании досок и щитов небольшой толщины.
• В разреженном варианте зазор может быть до 50 см. Расчет шага в этом случае делают с учетом несущей прочности стропильных ног и типа кровельного материала. Разреженная обрешетка применяется под фальцевую кровлю, профнастил и другие жесткие варианты. Правильная обрешетка под металлочерепицу – именно разреженная.

Обрешетка крыши под мягкую кровлю

По части монтажа мягкая кровля – проблематичный материал. Однако современные технологии позволяет смонтировать ее быстро и эффективно. Гибкую черепицу и другие мягкие покрытия укладывают на двухслойную обрешетку. Из досок сооружается основа. Зазор между элементами рассчитывается таким образом, чтобы щиты сплошного слоя ложились на три точки. В качестве листового материала можно использовать влагостойкую фанеру, OSB, ДСП.

Главное условие – основание под мягкую кровлю должно быть идеально ровным. Для этого сверху второго слоя укладывают специальную подложку, нивелирующую небольшие неровности и обеспечивающую пирог дополнительной гидроизоляцией.

Контробрешетка на крышу

Функция контробрешетки – обеспечивать пирогу вентиляцию, предотвращая тем самым образование конденсата, гниение утеплителя и конструкционного материала, сырость в помещениях. Монтаж контрообрешетки обязателен при обустройстве отапливаемой мансарды. В этом случае она исключает появление конденсата на границе теплого и холодного слоя кровельного пирога.

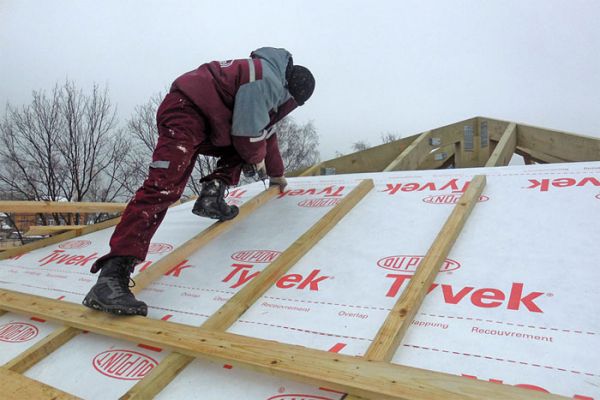

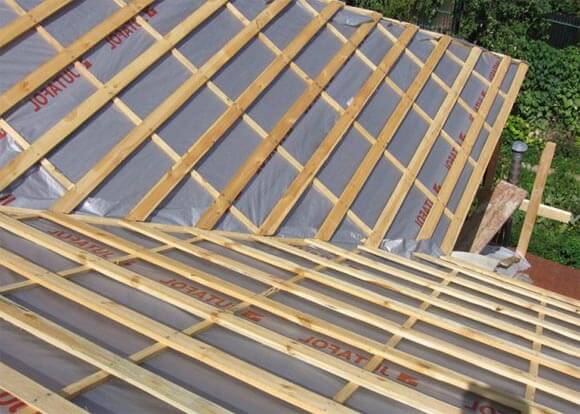

Укладывается контробрешетка сверху гидроизоляционного слоя на стропила. Поверх нее крепят разреженный слой двухслойной конструкции. В результате образуется зазор, обеспечивающий вентиляцию подкровельного пространства. В качестве изоляции под контробрешетку можно использовать гидроизоляционную мембрану, рубероид, пленку Ондутис и так далее. Для самой конструкции выбирают брус сечением от 25×50 мм.

Особенности монтажа контробрешетки

Чтобы основание под обрешетку получилось эффективным, кровельщики должны придерживаться основных рекомендаций.

• Брусья монтируются параллельно стропильным ногам, одним концом они упираются в мауэрлат, другим – в конек.
• Доски либо бруски для устройства обрешетки и контробрешетки, должны быть без синевы, выпадающих сучков. Они должны быть идеально ровными по всей длине.
• Для крепежа нужно использовать гвозди, длина которых должна в два раза превышать толщину бруса.
• Диапазон высоты контробрешетки составляет 2-5 см (допускаются незначительные отклонения).
• Для гидроизоляции лучше использовать супердиффузную мембрану – материал, специально предназначенный для обустройства кровельного пирога.
• На ровных крышах и при использовании паронепроницаемого покрытия нужно работать оцинкованными гвоздями.
• Для перемещения по крыше при монтаже обрешетки нужно смонтировать трапы или временный мост.
• Верхняя грань всех брусьев контробрешетки должна составлять единую плоскость.

Способы защиты древесины

Деревянная обрешетка крыши под мягкую кровлю и любой другой материал требует специальной защиты. При своих бесспорных преимуществах древесина имеет целый ряд недостатков:

• пористая структура;
• высокая влаговпитываемость;
• горючесть;
• склонность к гниению, появлению плесени и развитию грибков;
• неустойчивость к разрушительному воздействию насекомых-вредителей.

Однако победить все эти недостатки помогут современные способы защиты древесины, к которым относятся антисептические, антипиреновые и упрочняющие пропитки.

• Грунтовка глубокого проникновения, впитываясь в древесные волокна, соединяется с ними на молекулярном уровне, образуя прочный корень. Обработанному таким образом конструктиву не страшна влага, мороз, тепловые воздействия.
• Антисептические вещества защищают древесину от насекомых-вредителей и развития микроорганизмов, жизнедеятельность которых губительна для дерева и вредная для здоровья человека.
• Антипирены – это высокотехнологичные средства, снижающие горючесть древесины.

Контробрешетка на крышу

Функция контробрешетки – обеспечивать пирогу вентиляцию, предотвращая тем самым образование конденсата, гниение утеплителя и конструкционного материала, сырость в помещениях. Монтаж контрообрешетки обязателен при обустройстве отапливаемой мансарды. В этом случае она исключает появление конденсата на границе теплого и холодного слоя кровельного пирога.

Укладывается контробрешетка сверху гидроизоляционного слоя на стропила. Поверх нее крепят разреженный слой двухслойной конструкции. В результате образуется зазор, обеспечивающий вентиляцию подкровельного пространства. В качестве изоляции под контробрешетку можно использовать гидроизоляционную мембрану, рубероид, пленку Ондутис и так далее. Для самой конструкции выбирают брус сечением от 25×50 мм.

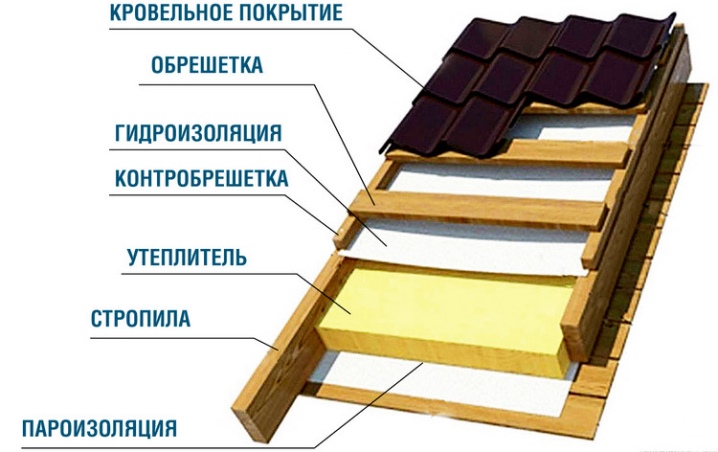

Монтаж контробрешётки под металлочерепицу

Выше упоминалось об одной из функций контробрешётки — выравнивании кровли. Размер сечения брусков для этого элемента на двускатных крышах составляет 25х50 мм, на многоскатных сложных конструкциях — 40–50х50 мм.

На практике пользуются следующей технологией устройства контробрешетки:

1. Устанавливается мембранная плёнка с креплением степлером к стропильным ногам.
2. На крайних стропилах устанавливаются бруски контробрешётки толщиной 25х50 миллиметров.
3. Натягивается шнур, после чего подбираются бруски нужной толщины с выравниванием по нему. Таким образом, толщина деталей контробрешётки может изменяться по ходу монтажа. Если бруски контробрёштки будут выровнены по высоте, то основная обрешётка, а вслед за ней и кровельное покрытие, будет лежать идеально ровно
4. Длина брусков контробрешётки опосредованно зависит от угла наклонов скатов кровли. Если делается сплошная обрешётка, то бруски вдоль стропил набиваются с зазором 2–3 сантиметра. Сплошное, без разрывов, устройство контробрешётки нежелательно, лучше иметь сообщение между отдельными секциями вентилируемого пространства. Основная обрешётка должна крепиться к каждому бруску минимум двумя гвоздями. Крепление обрешётки к каждому бруску выполняют в двух точках

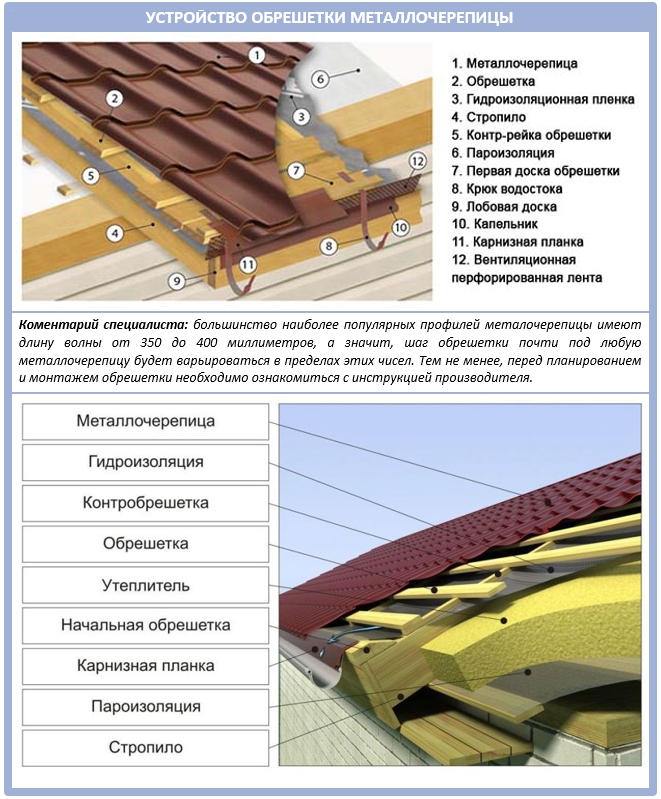

Как сделать обрешетку под металлочерепицу «Монтеррей»: пошаговая инструкция

Металлочерепица «Монтеррей» — популярный материал для устройства кровельных покрытий. Листы имеют классический профиль с набегающей волной небольшой высоты. Продольный шаг ступенек 35 см, поэтому доски обрешетки устанавливаются с таким же расстоянием по отношению друг к другу.

Монтаж производится снизу вверх. Перед началом работ проводятся контрольные измерения скатов для определения их плоскостности и перпендикулярности к линиям конька и карниза. Доски предварительно должны быть антисептированы и высушены. Если приобретаются уже обработанные пиломатериалы, они имеют зеленоватый или розоватый оттенок.

Монтаж гидроизоляции

Между стропилами укладывается гидроизоляционный материал, чтобы струя воздуха свободно проходила от карниза до конька. Устраивается небольшое провисание для отвода стекающего конденсата.

Нужно следить, чтобы на пути движения воздуха не было препятствий, а влага не накапливалась на деревянных конструкциях, например, на косых стропилах на скатах кровли или обрешетке вокруг дымохода. Гидроизоляционный ковер заводится сверху на нижнюю доску, а затем на карнизную планку, поэтому этот край закрепляется после монтажа обрешетки.

Гидроизоляция при укладке ее поверх утеплителя должна быть паропроницаемой. Это способствует свободному испарению влаги из материала и сохранению теплоизоляционных свойств.

На кровлях навесов, беседок или неотапливаемых зданий гидроизоляция не укладывается. Поскольку нет перепада температур или материал свободно сообщается с атмосферой, конденсат либо не образуется, либо сразу же испаряется. Соответственно, не нужна и контробрешетка.

Установка контрбруса

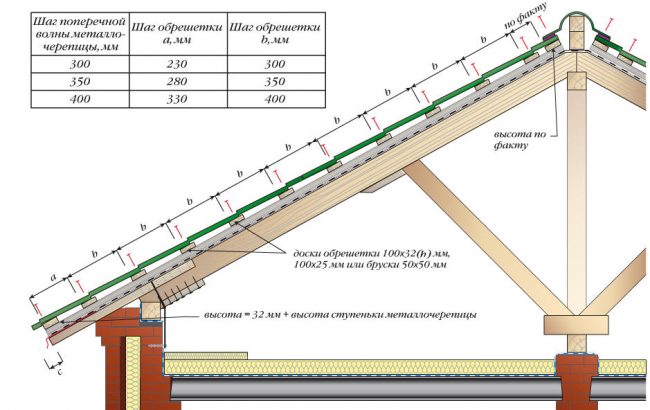

Для устройства контробрешетки рекомендуется использовать сухой строганый брусок, который при колебаниях влажности хорошо сохраняет свою геометрию. Полосы гидроизоляции фиксируются к стропилам степлером, а сверху прижимаются контробрешеткой. Гвозди прибиваются с шагом 30-35 см.

При установке контробрешётки под металлочерепицу между брусками по длине нужно оставлять зазор. Это позволяет создать открытую систему воздушных каналов под металлочерепицей и обеспечить дополнительную вентиляцию подкровельного пространства.

На поверхность контрбруса наносится разметка для обрешетки с помощью красящего шнура. Если доски откалиброваны и имеют одинаковую ширину, можно использовать вместо разметки шаблоны. Они изготавливаются из отрезков брусков согласно расчетного шагу и перед закреплением подкладываются под оба конца обрешетины. В качестве крепежа контрбруса применяются оцинкованные гвозди или саморезы.

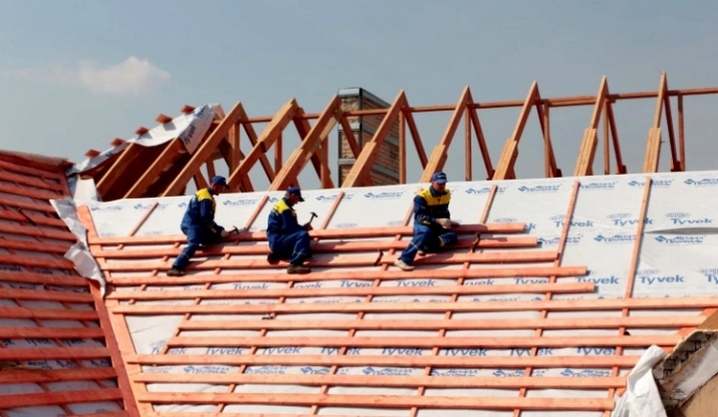

Укладка обрешетки

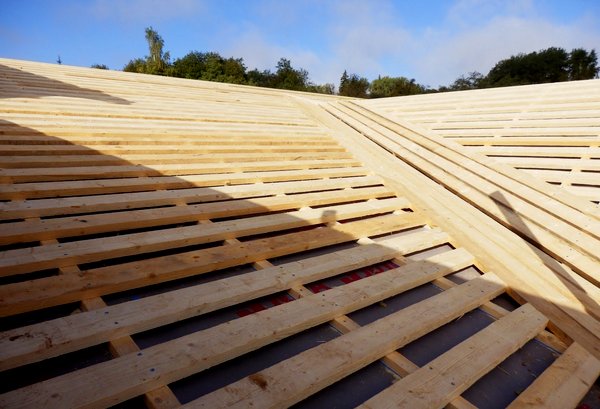

Первая доска выравнивается по карнизу. Рядом крепится вторая, если предусматриваются длинные крюки под водосточные желоба.

От первой доски нужно отступить 30 см, это будет ось для 3 направляющей. Остальные устанавливаются с шагом 35 см, который отмеряется или между центрами или краями обрешетин.

Стык досок по длине должен приходиться на контрбрус. Каждый из концов прибивается двумя гвоздями. Не допускается, чтобы торцы висели в воздухе. При укладке нужно контролировать плоскостность обрешетки, при необходимости корректировать ее положение с помощью подкладок.

Вдоль линии конька укладывается дополнительная доска. Она создает жесткое основание не только для крепления металлочерепицы, но и профильной детали.

Обрешетка для ендовы

В местах сопряжения скатов, где образуется внутренний угол, нагрузки более интенсивные. В этой области скапливается снег, туда стекают осадки с большой части кровли. Для обустройства углублений используются двойные желоба — один укладывается снизу и крепится к обрешетке, второй размещается сверху и прикручивается к металлочерепице. Стык тщательно герметизируется в области возможных протечек.

Вокруг углубления устраивается учащенная или сплошная обрешетка. Доски могут укладываться либо поперек скатов, либо вдоль стропила. Между ними необходимо соблюдать деформационный зазор 20-30 мм. Усиленная площадка должна иметь ширину не менее 300 мм по обе стороны от оси ендовы. Нижний доборный профиль крепится к обрешетке до монтажа листов металлочерепицы, верхний — по окончании.

Заключение

Основная цель монтажа контрбрусьев — устройство вентилируемого канала для гидроизоляции . Для защиты от воды может выступать пленка, рубероид либо мембрана. Вентиляция здесь создается между гидроизоляцией, стандартной обрешеткой и кровлей.

Постепенно, изнутри покрытия может скапливаться конденсат, способный вызывать гниение конструкции, чему и препятствует контробрешетка, так как благодаря движению воздуха выводятся излишки влаги. Брусья лучше брать с сечением 30×50 мм.; при более сложной конструкции — 50×50 мм.

Если вы занимаетесь устройством современной кровли, будь то профнастил, шифер или металлочерепица, обязательно осуществите монтаж контрбрусьев. Места нахлестов и стыков любого кровельного покрытия не предполагают полной герметичности. А контробрешетка позволит закрепить гидроизоляционную пленку и тем самым улучшит качественные характеристики всей конструкции.

Вконтакте

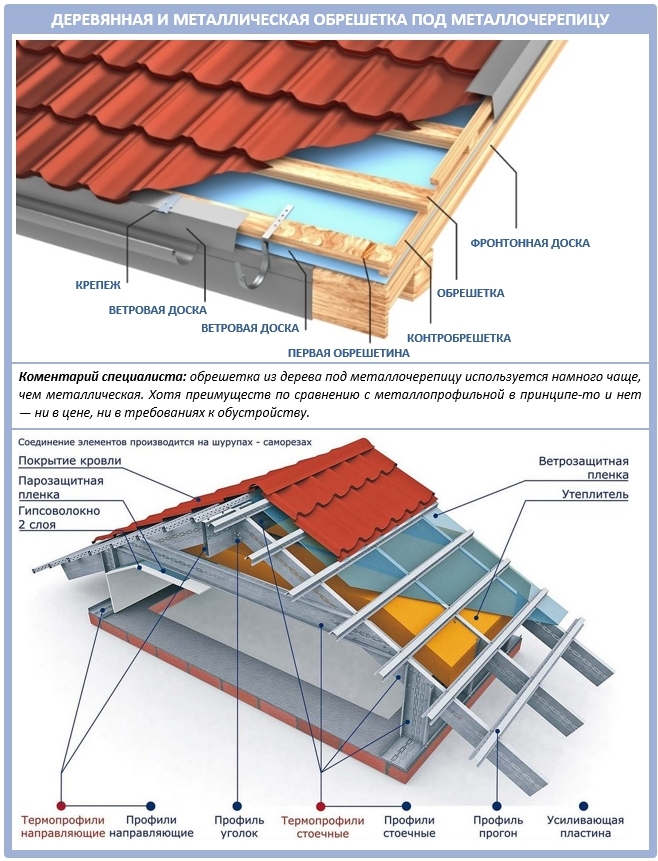

Вид 2: металлическая обрешетка (из оцинкованного профиля)

Потребуются следующие инструменты:

1. ножницы по металлу;
2. шуруповерт;
3. уровень, отвес;
4. рулетка, строительный уголок;
5. ударная дрель.

Наиболее часто оцинкованный профиль используется, когда изготавливается обрешетка под гипсокартон, но и для других материалов обшивки он отлично подойдет. С помощью такого профиля и всевозможных вспомогательных креплений можно изготовить каркас стены, или обрешетку любой поверхности. Для формирования обрешетки на полу оцинкованный профиль не подойдет, он для этого недостаточно прочен. А вот обрешетка на потолок лучше всего и легче собирается именно из профиля, а не из деревянного бруса.

В любом случае все работы начинаются с установки опорных профилей UD. Их закрепляют по крайним сторонам перпендикулярным размещению элементов обрешетки. Все промежуточные элементы будут вставляться торцами внутрь этого профиля и к ним крепиться. Помимо двух основных направляющих устанавливаются дополнительные параллельно по краям оконных и дверных проемов, а также по периметру выступающих элементов, которые не будут обшиваться.

Опорные металлические профили должны надежно удерживаться на основании. Для этого крепежные дюбеля располагаются на каждые 15-25 см. Как и в случае с деревянной обрешеткой, могут понадобиться подложки, если поверхность основы неровная. Предельно важно правильно определить высоту подложек, ведь если ошибиться или просчитаться, то при закреплении профиля он погнется. После этого выровнять его уже невозможно.

Способ металлической обрешетки стены на основе профиля CD60

Основные профиля обрешетки заводятся в направляющие торцами на краях и закрепляются шурупами. Лучше всего для этой цели подойдут специальные шурупы для оцинкованного профиля с наконечником в виде сверла. Для придания жесткости профилю и всей конструкции можно дополнительно использовать крепежные подвесы. В основном ими закрепляют профиля на потолке, однако и для стен они сгодятся. Края подвесов загибаются под 90 градусов и закрепляются в местах установки профиля. Поле установки самого профиля и его закрепления к направляющим прикручиваются к нему отогнутые крылышки подвесов, отрезая их лишнюю часть, которая выступает над профилем. Перед прикручиванием обязательно проверяется уровень всего профиля, ведь сам по себе профиль хоть и прочный, но немного все-таки прогибается.

В случае использования для обшивки гипсокартона, скорее всего, потребуется в обрешетке формировать также и поперечные элементы, на которые будут опираться короткие края листов. Такие перемычки из профиля лучше всего закреплять к обрешетке с использованием специального крепления «краб». Оно защелкивается на профилях и дополнительно прикручивается по бокам всех профилей.

Видео: пример обрешетки под гипсокартон

Действительно нужна ли контробрешетка под металлочерепицу

Укладка металлочерепицы на крышу обходится недешево. Не удивительно, что желая сэкономить большинство из хозяев, могут недоумевать по поводу необходимости изготовления контробрешетки. Действительно ли существует необходимость в ее монтаже? Можно ли обойтись без нее? Говоря коротко технологический процесс обустройства металлической кровли, подразумевает ее использование. Упущение в этом вопросе является грубым нарушением и может привести к резкому снижению сроков эксплуатации металлочерепицы. Получается, что изготовление контробрешетки является оправданным и обоснованным. Но какую функцию она выполняет? Основное предназначение и функции контробрешетки

Существует несколько основных предназначений монтажа контробрешетки, каждое из которых существенно влияет на сроки и качество эксплуатации металлических кровельных материалов. Она выполняет следующие функции:

• Обеспечивает беспрепятственную циркуляцию воздуха. Особенностью кровельного пирога, который изготавливается под металлочерепицу, является хорошая теплоизоляция кровли. Недостатком такой конструкции считается увеличенное образование конденсата. Чтобы снизить негативные последствия этого и устраивается контробрешетка. Она позволяет выводить губительную влагу из кровельного пирога с помощью постоянному притоку свежего воздуха
• Создает дополнительную шумо- и теплоизоляцию. Пространство, которое появляется благодаря ее монтажу, создает воздушную прослойку. Она эффективно справляется с функциями барьера и увеличением изоляции помещения от посторонних шумов
• Устраняет неровности стропильной системы. Даже использование идеально ровного бруса в качестве стропил не гарантирует, идеальной плоскости кровли. Контробрешетка позволяет устранить мелкие неровности

Почему она необходима?

Основной функцией контробрешетки остается создание воздушной прослойки, в которой может свободно циркулировать воздух. Благодаря этому достигается следующее:

Увеличивается срок службы металлочерепицы. Во время монтажа нарушается целостность лакового покрытия, которое наносится на листы в качестве защитного слоя. Даже если используются необходимые инструменты в местах крепления или отреза уничтожается лак. Со временем если не обеспечить необходимые условия появляется ржавчина и как следствие кровля начинает гнить. Чтобы этого не произошло нужно создать естественный вывод влаги из кровельного пирога. Контробрешетка как раз и выполняет эту функцию Дает дополнительное пространство для укладки теплоизоляции. С помощью контробрешетки, получается, сделать так называемую «теплую кровлю»

Это особенно важно, если планируется использовать чердак для жилого помещения. Но даже если изготавливается «холодная кровля», такое устройство позволяет снизить теплопотери здания Обеспечивает более качественный результат работ

Как уже замечалось, с помощью контробрешетки удается устранить мелкие дефекты стропильной системы и неровности в 1-2 см

Виды шаговой обрешётки

В зависимости от кровельного материала, различают следующие виды шаговой обрешётки:

• под профнастил;
• под металлочерепицу.

Рассмотрим особенности их монтажа, а также тонкости установки обрешётки под конёк, торцы, ендову, кровельное ограждение, снегозадержатели и переходные мостики.

Шаговая обрешётка под металлочерепицу: инструкция по монтажу

1. С помощью двусторонней соединительной ленты прикрепите гидроизолирующую мембрану или плёнку к капельнику ― металлической планке, которая служит для отвода конденсата.
2. На слой гидроизоляции уложите бруски контробрешётки и прикрепите их саморезами к стропилам.
3. На контробрешётку установите доски шаговой обрешётки. Стартовая доска обрешётки, расположенная вдоль карниза, должна быть толще других на 10–35 мм.

Обратите внимание на шаг обрешётки (расстояние между досками, из которых она состоит). Он зависит от длины ступени металлочерепицы:

• Если вы используете металлочерепицу с длиной ступени 350 мм, шаг обрешётки составит 350 мм (за исключением расстояния между первой и второй доской обрешётки, оно будет 300 мм. Это связано с тем, что кровельный материал «выходит» за карниз на 50 мм и первый ряд металлочерепицы оказывается короче ― выше карнизного свеса остаётся 300 мм вместо 350).
• Если вы выбрали металлочерепицу с длиной ступени 400 мм, шаг обрешётки будет 400 мм (кроме расстояния между первой и второй доской обрешётки, оно составит 350 мм).

Шаговая обрешётка под профнастил: инструкция по монтажу

Первые этапы монтажа шаговой обрешётки под профлист аналогичны монтажу обрешётки под металлочерепицу, но есть существенные отличия.

1. Зафиксируйте гидроизоляционную плёнку или мембрану на капельнике с помощью двусторонней соединительной ленты.
2. Установите поверх гидроизоляционного материала контробрешётку.
3. На бруски контробрешётки уложите доски шаговой обрешётки. Размеры обрешетки для профнастила указаны на схеме ниже. Шаг обрешётки для крыши из профнастила составляет 500 мм. Расстояние от стартовой до второй доски также 500 мм.

Внимание: если шаг стропил (расстояние между ними) более 1000 мм, рекомендуем уменьшить шаг обрешётки для профнастила (металлочерепицы) либо использовать для монтажа обрешётки более толстые доски (50х100 мм).

Обрешётка под элементы безопасности и отделки кровли

В местах монтажа ендовы, кровельного ограждения и т. д. обрешётку делают сплошной.

Внимание: сплошную обрешётку под ендову укладывают на контробрешётку ДО монтажа шаговой обрешётки.

Сплошную обрешётку под остальные элементы отделки и безопасности кровли монтируют ПОСЛЕ установки шаговой обрешётки.

Обрешётка под ендову

Ендова ― это внутренний угол стыка скатов, для его оформления используют соответствующие планки (нижнюю и верхнюю). В этом месте нужна сплошная обрешётка, т. к. на него приходится существенная нагрузка. Нижняя планка ендовы должна быть установлена на прочное основание.

Внимание: нижнюю планку ендовы монтируют до укладки кровельного материала, верхнюю ― после.

1. Сначала в месте внутреннего стыка скатов монтируют сплошную обрешётку. Со стороны каждого ската устанавливают по 3 доски 32х100 мм.
2. Затем монтируют шаговую обрешётку в соответствии с указанными ранее правилами. Для неё выбирают доски той же толщины, что и для сплошной.

Внимание: не монтируйте доски сплошной обрешётки вплотную. Древесина ― «дышащий» материал, она меняет размеры в зависимости от уровня влажности. Чтобы при расширении доски не вытесняли друг друга, между ними должен быть зазор примерно 0,5 см.

Обрешётка под конёк

В месте монтажа конька (на внешнем стыке скатов) обрешётку рекомендуется усилить.

С каждой стороны конька фиксируют саморезами по 2 доски: основную и дополнительную.

Внимание: в месте стыка скатов дополнительные доски не должны смыкаться. Между ними остаётся расстояние для циркуляции воздуха.

Толщина дополнительной доски зависит от того, какой кровельный материал вы используете.

• Для обрешётки под профлист выбирают дополнительную доску той же толщины, что и для шаговой обрешётки.
• Для обрешётки под металлочерепицу дополнительная доска может быть выше основной. Чтобы разобраться подробнее, схематично представим кровлю (например, «холодную», без утеплителя) в поперечном разрезе.

Обратите внимание на выделенное оранжевым цветом ― основную и дополнительную доски обрешётки.

Дополнительную доску выбирают такой толщины, чтобы «подошва» (самая нижняя часть) волны металлочерепицы вплотную примыкала к ней. Соответственно, толщина доски зависит от двух факторов:

• какой высоты профиль у металлочерепицы;
• какая часть ступеньки металлочерепицы «попала» на дополнительную доску.

Обрешётка для торцов

Для монтажа обрешётки под торцы также используют более толстые доски. Верхняя точка волны кровельного материала и доска обрешётки на торцах должны находиться на одном уровне.

Обрешётка под кровельное ограждение

Кровельное ограждение рекомендуем устанавливать выше уровня карнизного свеса, т. к. карнизный свес может не выдержать снеговой нагрузки. В месте крепления кровельного ограждения между шаговой обрешёткой добавляют дополнительные доски, чтобы смонтировать крепкий каркас для установки этого элемента безопасности.

Внимание: расстояние между досками сплошной обрешётки ― примерно 0,5 см.

Обрешётка под снегозадержатели

Снегозадержатели также рекомендуем монтировать выше уровня карнизного свеса. Установка кронштейнов снегозадержателей производится строго в «подошву» волны.

В зависимости от кровельного материала, монтаж обрешётки под снегозадержатели различается:

1. Если вы используете металлочерепицу, шаговую обрешётку усиливать не надо.
2. Если вы монтируете профлист с шагом обрешётки 500 мм, обрешётку в месте крепления снегозадержателей надо усилить дополнительной доской. Расстояние между основной и дополнительной доской зависит от вида снегозадержателей:

• Для СЗТ-150 оно составляет 400 мм.
• Для СЗТ-150 ROOFRetail ― 350 мм.

Как выбрать шаг?

На ширину зазоров между элементами обрешетки влияют:

• тип кровельного материала;
• толщина профлиста;
• форма кровли и угол ее наклона;
• климатические условия;
• роза ветров;
• прочие характеристики здания.

Выбор шага обрешетки

Самое главное – смотреть на толщину используемого профнастила, а также на угол наклона кровли. Согласно СНиП, если угол наклона ската не превышает 15 градусов, то крышу лучше «зашить» сплошной обрешеткой. В этом случае исключения могут быть допущены только для металлических конструкций, отличающихся большей прочностью, нежели деревянные. И то – даже в этом случае шаг не может превышать 40 см. Если уклон ската составляет 15-20 градусов, то обрешетка часто делается из деревянных элементов и имеет шаг около 30-65 см. При уклоне более 20 градусов шаг может составлять даже 1 м, но этот вариант подойдет только в случае, если профнастил сам по себе отличается высокой прочностью и отличным качеством. Ориентироваться при выборе варианта можно по таблице, приведенной на рисунке ниже.

Рекомендации по монтажу профнастила

На заметку! Как правило, при покупке профнастила можно почитать информацию непосредственно о каждом типе материала – производители предоставляют полную информацию о продукте, и рекомендуемые требования к укладке материала также будут присутствовать.

Действительно нужна ли контробрешетка под металлочерепицу?

Укладка металлочерепицы на крышу обходится недешево. Не удивительно, что желая сэкономить большинство из хозяев, могут недоумевать по поводу необходимости изготовления контробрешетки. Действительно ли существует необходимость в ее монтаже? Можно ли обойтись без нее? Говоря коротко технологический процесс обустройства металлической кровли, подразумевает ее использование. Упущение в этом вопросе является грубым нарушением и может привести к резкому снижению сроков эксплуатации металлочерепицы. Получается, что изготовление контробрешетки является оправданным и обоснованным. Но какую функцию она выполняет?

Основное предназначение и функции контробрешетки

Существует несколько основных предназначений монтажа контробрешетки, каждое из которых существенно влияет на сроки и качество эксплуатации металлических кровельных материалов. Она выполняет следующие функции:

• Обеспечивает беспрепятственную циркуляцию воздуха. Особенностью кровельного пирога, который изготавливается под металлочерепицу, является хорошая теплоизоляция кровли. Недостатком такой конструкции считается увеличенное образование конденсата. Чтобы снизить негативные последствия этого и устраивается контробрешетка. Она позволяет выводить губительную влагу из кровельного пирога с помощью постоянному притоку свежего воздуха
• Создает дополнительную шумо- и теплоизоляцию. Пространство, которое появляется благодаря ее монтажу, создает воздушную прослойку. Она эффективно справляется с функциями барьера и увеличением изоляции помещения от посторонних шумов
• Устраняет неровности стропильной системы. Даже использование идеально ровного бруса в качестве стропил не гарантирует, идеальной плоскости кровли. Контробрешетка позволяет устранить мелкие неровности

Внимание! Согласно технологии под шифер и мягкие кровельные материалы нет необходимости устанавливать контробрешетку, но для металлочерепицы и профнастила ее использование является обязательным.

Почему она необходима?

Основной функцией контробрешетки остается создание воздушной прослойки, в которой может свободно циркулировать воздух. Благодаря этому достигается следующее:

• Увеличивается срок службы металлочерепицы. Во время монтажа нарушается целостность лакового покрытия, которое наносится на листы в качестве защитного слоя. Даже если используются необходимые инструменты в местах крепления или отреза уничтожается лак. Со временем если не обеспечить необходимые условия появляется ржавчина и как следствие кровля начинает гнить. Чтобы этого не произошло нужно создать естественный вывод влаги из кровельного пирога. Контробрешетка как раз и выполняет эту функцию
• Дает дополнительное пространство для укладки теплоизоляции. С помощью контробрешетки, получается, сделать так называемую «теплую кровлю». Это особенно важно, если планируется использовать чердак для жилого помещения. Но даже если изготавливается «холодная кровля», такое устройство позволяет снизить теплопотери здания
• Обеспечивает более качественный результат работ. Как уже замечалось, с помощью контробрешетки удается устранить мелкие дефекты стропильной системы и неровности в 1-2 см
