Пандус из металла

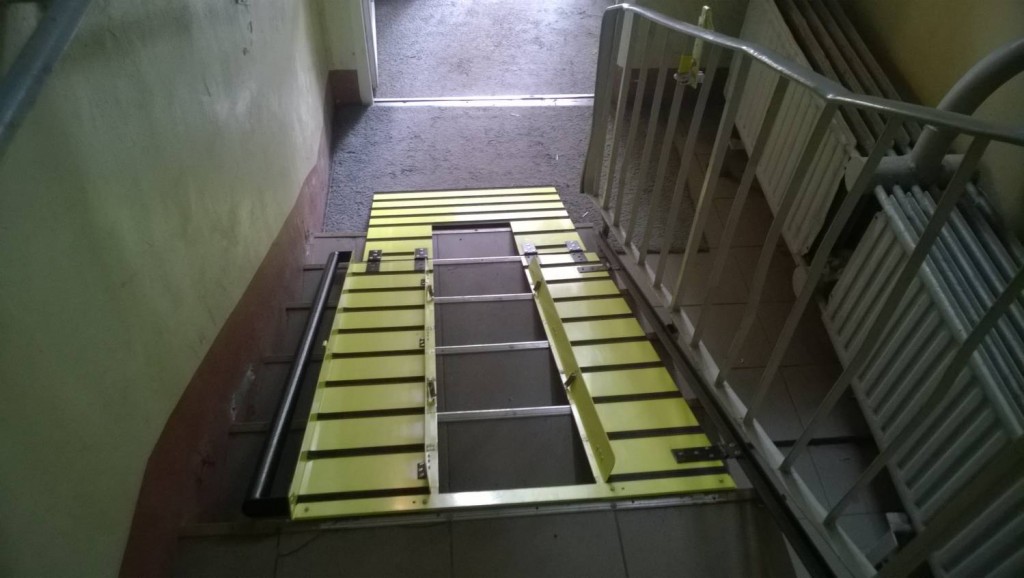

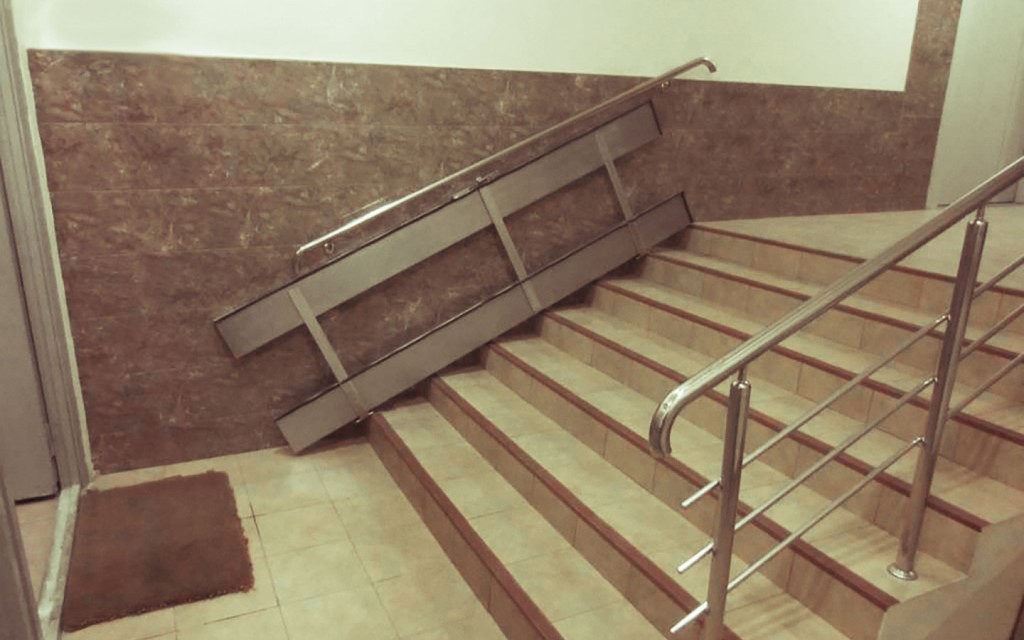

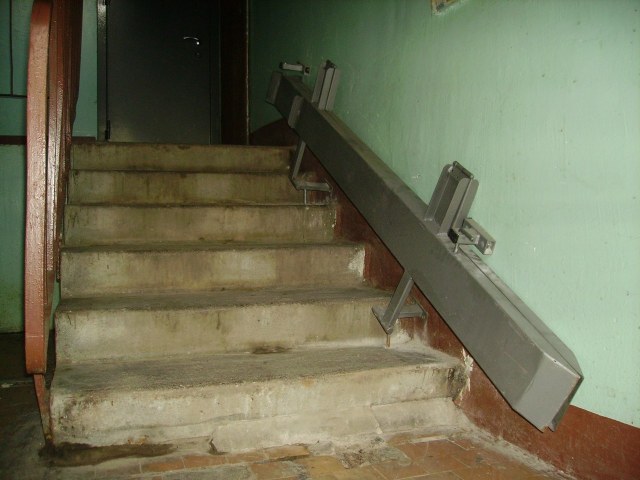

Одним из вариантов удобств для инвалидов на колясках и молодых мам с детьми является откидной металлический пандус, который устанавливается в многоэтажных домах. Даже в доме с двумя этажами это приспособление будет нужным и уместным. Пандус из металла с откидной рампой можно установить не только в подъезде. Он необходим для передвижения с крыльца и на него, и не только.

Для того чтобы соорудить откидной металлический пандус, потребуются:

• Два швеллера, длины которых должны совпадать с размером марша лестницы. Толщина металлического проката должна отвечать двум правилам. С одной стороны, швеллера должны легко выдерживать нагрузку от человека на коляске, с другой – они не должны быть слишком тяжелыми, так как конструкцию придется часто опускать и поднимать.
• Распорки, которые будут соединять между собой 2 швеллера и в данном случае являются аппарелями. Толщина этих деталей должна быть до 5 мм, ширина – до 40 мм. В качестве распорок можно применить металлические уголки или полосы толстолистовой стали.
• Дверные петли достаточной прочности, пластины для удлинения, крепежные элементы. Всех деталей должно быть по 3 штуки каждой.

Что такое пандусы?

Пандус — это сооружение, соединяющее две горизонтальных поверхности, которые находятся на разновысоких уровнях. Сооружение представляет собой пологую наклонную площадку, прямоугольную или криволинейную в плане, либо две стальные полосы с загнутыми краями. Иногда пандусы могут заменять лестницы. В других случаях современные конструкции легко монтируются на лестничные пролеты или ступеньки подъездов.

Пандусы социального назначения служат для удобства передвижения инвалидных кресел или детских колясок. Они используются как внутри помещений, для преодоления лестничного проема, так и снаружи, например, при подъезде к парадному входу зданий.

Все пандусы разделяются на три вида: стационарные, откидные и складные. Компания «АрсеналЪ» предлагает профессиональные услуги по проектированию, изготовлению и монтажу металлических пандусов любого вида. При выполнении работ учитываются требования СНиП 35-01-2001, СНиП и ГОСТ P 51261-99.

Перечень требований, которым должны соответствовать ограждения для пандусов

Существует ряд правил, действующих при создании ограждения для пандусов для инвалидов. Согласно требованиям СНиП:

1. Возможный диаметр поручней не должен быть меньше 30 мм и не больше 55 мм.
2. Они должны иметь длину, равную протяженности уклона.

Совсем иные нормативы у данной конструкции, устанавливаемой возле детских учреждений. В этом случае высота поручней не должна превышать 50 см.

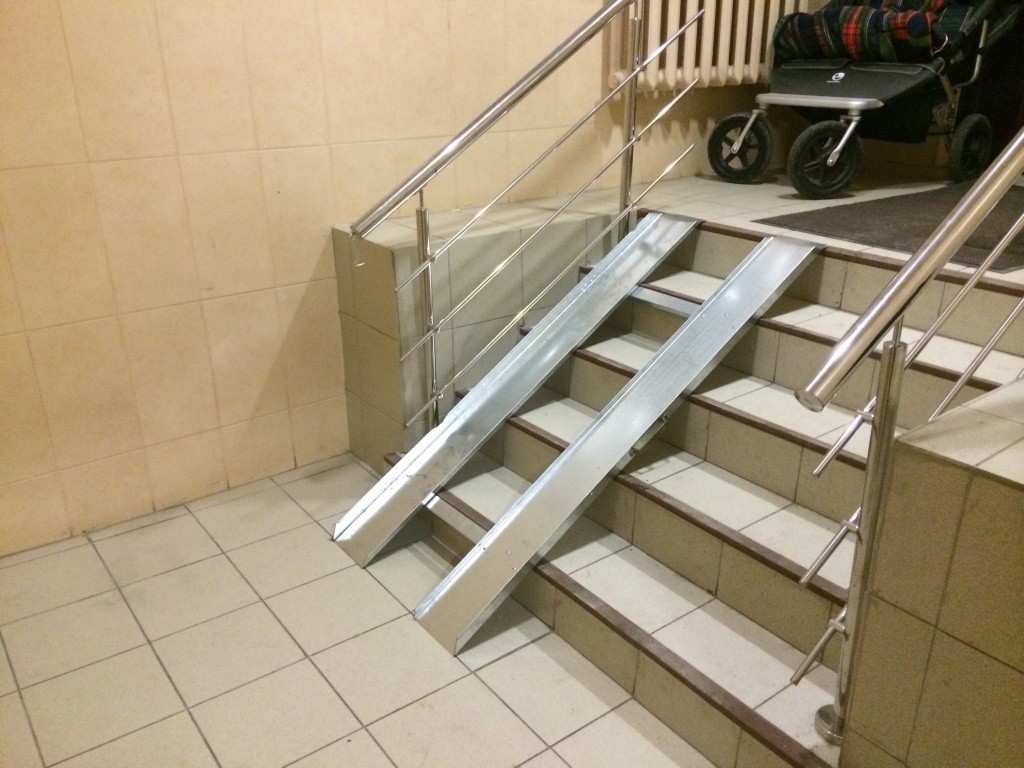

Если нет возможности сделать бетонный уклон, устанавливают металлические полозья. Таким способом решается проблема передвижения инвалидных кресел по ступенькам. Сбоку от полозьев устанавливаются поручни.

Уровень уклона

Является основной характеристикой любого пандуса. От этого показателя зависит выбор типа конструкции. Уровни уклонов измеряются в процентах. Чаще всего стремятся создавать спуски с наклоном в 5%. В этом случае подъем составит 80 см.

Если в месте монтажа поверхность оказывается неровной, а перепад высот пола составляет более 20 см, допускается установка уклона, составляющего 10%.

Если конструкция монтируется временно, то допускается угол уклона в 80%. Тогда подъем составляет 50 см, а длина пандуса около 60 см.

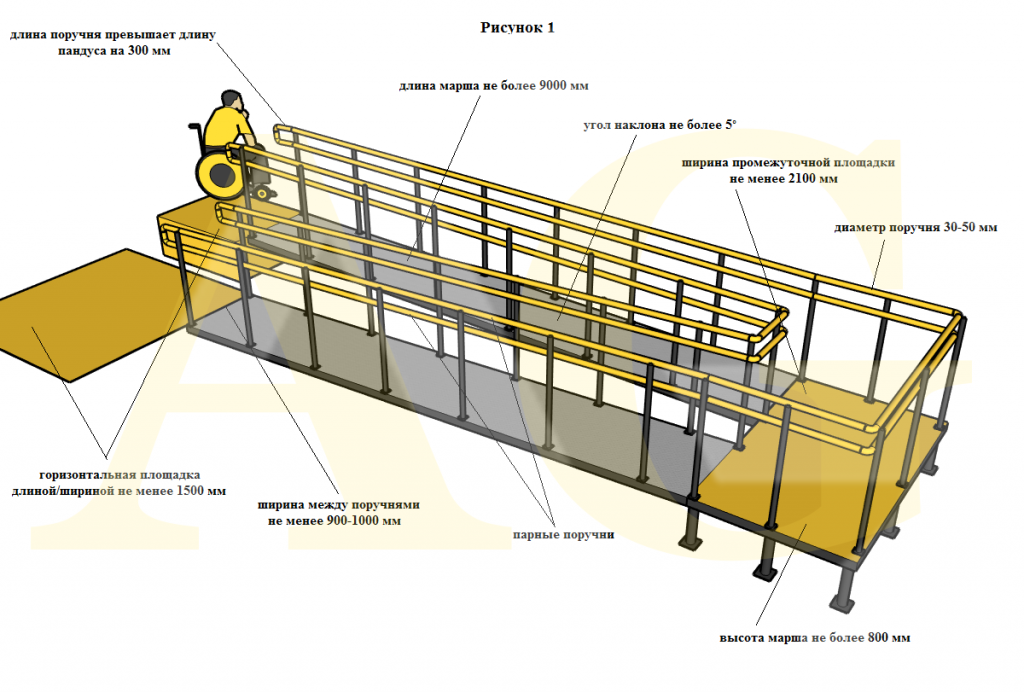

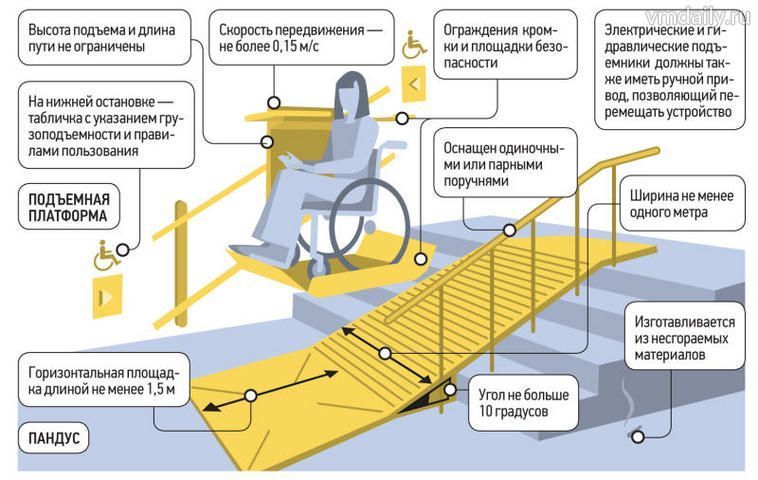

Размеры пандусов

При создании спусков для инвалидов следуют правилам, среди которых самыми важными являются:

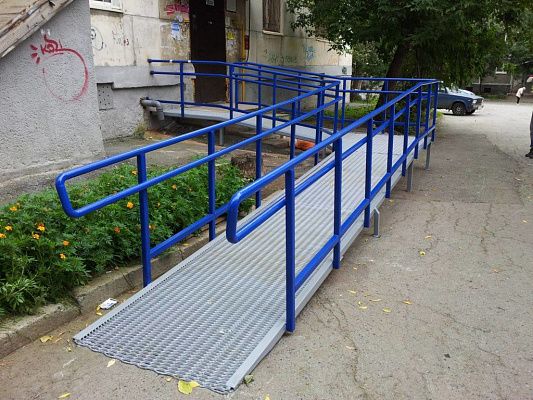

1. Обязательная установка площадки перед уклоном, по своим размерам превышающей габариты инвалидного кресла. Подобные площадки должны быть организованы как перед началом спуска, так и в конце. Без этого безопасно заехать на пандус практически невозможно.
2. Пандусы могут быть рассчитаны на одностороннее или двустороннее движение. В первом случае ширина этой конструкции должна быть не менее 90 см, а во втором в два раза больше, то есть 180 см. Также при такой конструкции в середине пандуса проходит еще один поручень.
3. Если спуск занимает несколько пролетов, то на каждом из них устанавливаются площадки, такие же, как вверху и внизу. Они должны быть спроектированы с таким расчетом, чтобы инвалидная коляска могла свободно разворачиваться. В регламентирующих документах оговаривается величина таких площадок, она должна быть в 2 раза больше марша. Их глубина не менее 150 см.

Пандусы для инвалидов регламент СНиП

СНиП 35-01-2001 регламентирует доступность зданий для людей с ограничениями в подвижности.

Согласно этому нормативу пандусы должны изготавливаться из негорючих материалов, и быть прямыми. Если по техническим соображениям это невозможно изготавливается винтовой пандус. Так же перед наклонным спуском он должен быть окрашен контрастной краской.

Для того чтобы колеса колясок не соскальзывали с пандуса, он должен быть оборудован 5 см бортиками или же ограждениями.

Подъем должен быть не более 80 см в длину.

Устройство пандуса для инвалидов на крыльце: способа для самостоятельного исполнения

Орфографический словарь

Словарь Ожегова

ПАНДУС, п’андус, -а, м. (спец.). Наклонная площадка, заменяющая лестницу или служащая для подъезда к зданию.

Словарь Ефремова

ПАНДУС м. Наклонная пологая площадка для въезда или входа в здание, на мост, для переезда с этажа на этаж и т.п.

Словарь Ушакова

ПАНДУС пандуса, м. (фр. pente douce — легкий наклон, спуск) (тех.). Наклонная пологая плоскость, устраиваемая в зданиях вместо лестниц для входа и въезда (напр.

в гаражах).

Энциклопедический словарь

пандус (от франц. pente douce- пологий склон), 1)наклонная площадка, служащая для въезда к расположенному над цоколем здания парадному входу; для подъёма автомобилей в гаражах; в отдельных случаях заменяет лестницы. 2)Втеатре- дежурная деталь декорационного оформления, позволяющая, наряду с лестницами и подъёмно-опускными площадками, изменять уровень планшета сцены.

Недавно просмотрено:

Библиотека

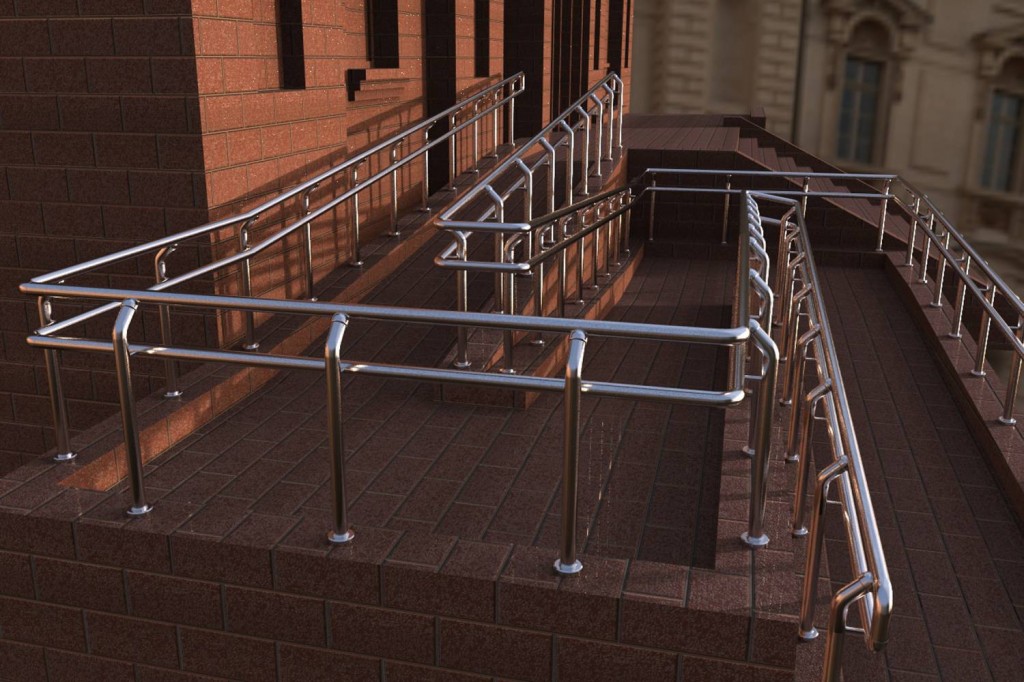

Ограждения для инвалидов: основные параметры

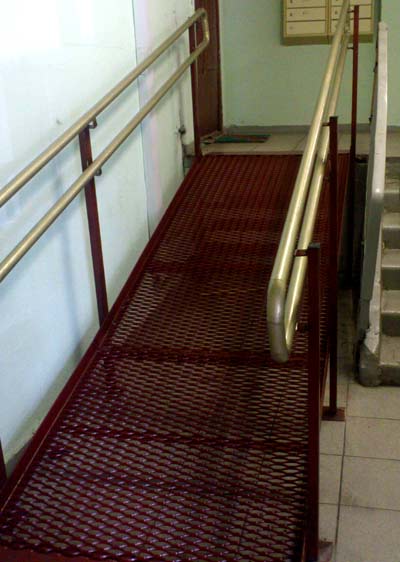

Вот  ряд важнейших нормативных требований, которым должны соответствовать перила для пандуса:

1. В идеале поручень для инвалидов должен иметь два уровня. Верхний располагается на расстоянии 90 см от пола. Нижний монтируют ниже на 20 см.
2. Поручень для инвалидов должен быть абсолютно гладким и прочным. Способность есть выдерживать нагрузку 100 кг обязательна.
3. В диаметре инвалидные поручни должны составлять 30-55 мм.
4. Ограждения для пандусов устанавливаются по всей их длине.
5. Перила для инвалидов размещаются на расстояния друг от друга, равном 0,9 — 1м.
6. Если предполагается, что движение будет двухсторонним, то данное расстояние увеличивается вдвое. Однако при этом по центру пандуса должен быть установлен дополнительный поручень для инвалидов.
7. Если речь идёт о пандусе, ведущим в детское учреждение, то такое ограждение пандуса должно иметь нижний поручень, размещённый на высоте не более 0,5 м от поверхности.
