Вентиляция кровли: расчет, монтаж, особенности

Необходимость подкровельной вентиляции

Кровельные конструкции скатных крыш нуждаются в обязательной вентиляции. Выполнение качественного воздухообмена необходимо для обеспечения сохранности деревянных элементов несущей каркасной конструкции, состоящей из обрешётки и стропил.

Использование даже самого мощного антисептика не может полностью защитить древесину от биологического поражения в процессе систематического увлажнения. Кроме того, при высоком уровне влажности, страдают слой утеплителя и сам кровельный материал.

Сильное увлажнение утеплителя значительно снижает теплоизоляционные показатели и уменьшает длительность эксплуатации кровли. Недостаточная вентиляция подкровельного пространства провоцирует скопление влаги в большом количестве, что может вызвать образование подтёков и плесени на поверхности потолка.

Организация вентиляции пространства под кровлей требует организации специальных отверстий и зазоров, которые оформляются в соответствии с правилами и технологией и не позволяют проникать осадкам.

Особенности вентиляции плоской кровли:

• Именно вентиляция плоской мягкой кровли и позволяет не допустить возникновения всех вышеперечисленных проблем, включая подкровельный конденсат;

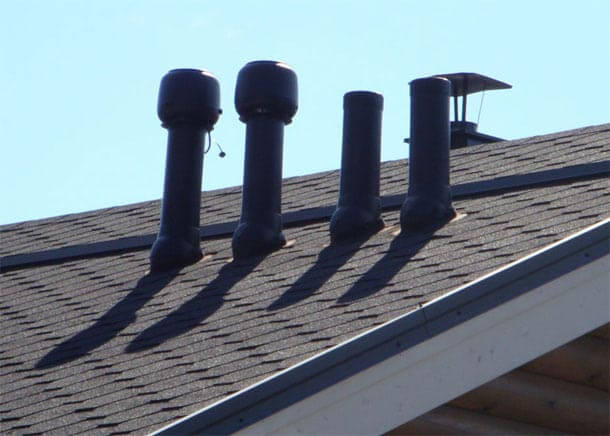

• Для того, чтобы осуществлялся правильный воздухообмен, используется специальное устройство — аэратор, представляющее собой трубу из металла или пластика. Они располагаются в определенных точках по всей площади. Сверху расположены конусообразные «зонтики», защищающие от проникновения осадков;
• Аэрация использует принцип разности давлений, благодаря которому отводятся излишки влаги.

Технология установки

Она практически всегда одна, отличается только тем, какое используется покрытие. Больше всего сложностей может возникнуть когда обустраивается вентиляция эксплуатируемой кровли, ведь иногда сверху укладывается даже плитка.

Элемент, служащий для аэрации (трубка), проходит через все слои вниз — том числе стяжку и утепление — до пароизоляции. На поверхности, по краям отверстия осуществляется герметизация. Если вентиляция плоской крыши выполнена правильно, то она прослужит долго и без протечек.

Дополнительная информация:

• Как укладывается кровля на плоской крыше?

Схема расположения комплектующих элементов кровли из металлочерепицы

Доборные элементы – это изделия для полной комплектации кровли из металлочерепицы, оформления наиболее проблемных мест с точки зрения обеспечения герметичности: стыков скатов (конька, ендов), примыканий, линий изломов крыши.

Такие элементы, как снегозадержатели, громоотвод, ограждение кровли обеспечивают безопасность, а водосточные системы – комфорт людей, защиту карниза дома от потоков дождя.

Схему расположения с названиями комплектующих элементов для кровли из металлочерепицы смотрите на рисунке 1.

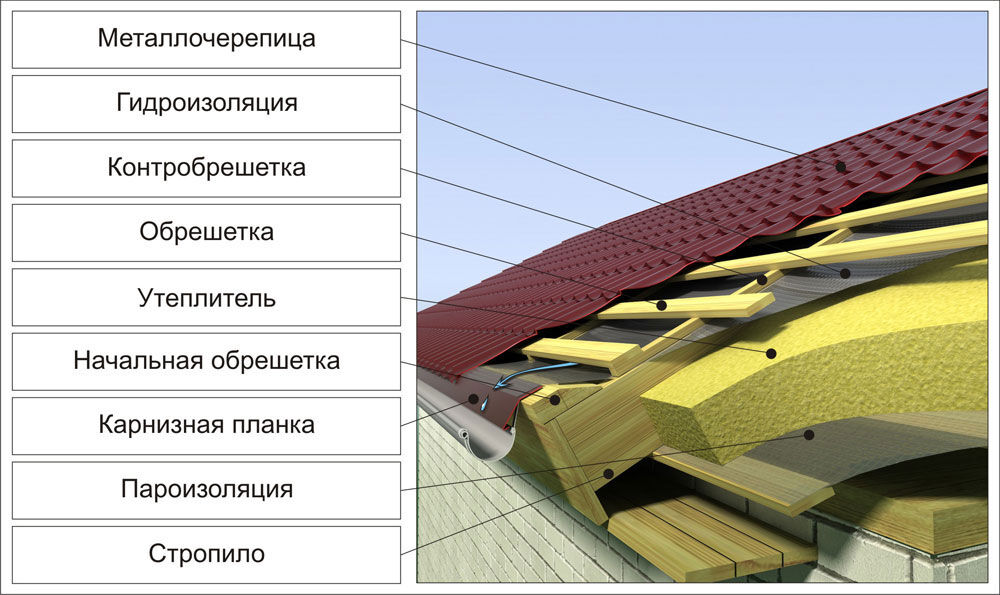

Рисунок 1 − Схема расположения и названия комплектующих кровельных элементов для крыши из металлочерепицы

Отделочные металлические элементы кровли изготавливают из оцинкованной стали с покрытием в цвет основным листам (каталог цветов палитры Ral (рал), RR смотрите здесь).

Профессиональная установка кровельной вентиляции

Обеспечить нормальное функционирование подкровельного пространства и продлить срок службы крыши помогает кровельная вентиляция. Ее создание требует профессионального подхода, который могут обеспечить специалисты компании КровМонтаж. У нас можно купить все необходимые для создания кровельной вентиляции материалы.

Назначение кровельной вентиляции

Вентиляция кровли выполняет сразу несколько функций:

• Обеспечивает комфорт жильцов.
• Защищает от влажности.
• Предохраняет от ржавчины.
• Уменьшает расходы на ремонт и обслуживание крыши.

В подкровельном пространстве скапливаются неприятные запахи. Вентиляция дает возможность проветривать крышу, обеспечивает подачу свежего воздуха. Она позволяет поддерживать оптимальный уровень влажности и температурный режим в помещениях.

Улучшает испарение конденсата, который скапливается под крышей. Уменьшает риск образования грибка и плесени, поражение деревянных составляющих конструкции бактерийными микроорганизмами.

За счет отведения излишков влаги обеспечивает сохранение металлических элементов кровли в оптимальном состоянии.

Монтаж кровельной вентиляции способствует сокращению расходов на ремонт крыши, замену ее частей, продлевает срок эксплуатации.

Вентиляция кровли из металлочерепицы и проход на крышу

Вентиляция кровли из металлочерепицы  позволяет избежать многих проблем, возникающих из-за скопления конденсата на внутренней стороне покрытия. Металл является надежным материалом, но крыша из него не пропускает воздух, поэтому вентиляция для металлочерепицы становится единственным оптимальным решением. При строительстве учитывается дальнейшее обустройство и сооружение вентиляционных выходов на кровле.

Для чего нужна вентиляция кровли из металлочерепицы?

Основной причиной скопления влаги на металлочерепице и прослойке из теплоизоляционного материала можно назвать разницу температур. В межсезонный период теплые пары из жилых помещений, кухонь и ванных комнат, поднимаются вверх, к крыше. Там они попадают в более холодное воздушное пространство, в результате чего образовавшийся конденсат имеет свойство оседать на стенах и окнах.

По мере того, как пары накапливаются внутри строения, не имея необходимого внешнего выхода, на крыше из металлочерепицы появляется избыточная влажность. Вентилируемая кровля служит для предотвращения сырости, а также устранения капель воды и снега, которые заносит ветром под крышу.

Для кровли из металлочерепицы повышенная влажность особенно опасна. Это фактор, приводящий к разрушению деталей кровли и нарушению целостности крыши. В результате наблюдаются следующие негативные изменения:

1. Утеплитель теряет изоляционные свойства и не выполняет своих функций. Если прослойка всего на несколько процентов пропитается влагой, материал накапливает внутреннее тепло и проводит холод, несмотря на полное высыхание.
2. Деревянные детали подвергаются деформации, стропила и обрешетка постепенно разрушаются. Если элементы конструкции из дерева не были обработаны предварительно антисептическими веществами, им угрожает появление налетов плесени и гниение.
3. Скопление влаги приводит к образованию дополнительной нагрузки на стропила крыши в виде наледи и сосулек, частичному и полному их провисанию.

Устройство вентилируемой кровли восстанавливает циркуляцию воздушных масс на покрытии из металлочерепицы и под ним. Вентиляционный выход для металлочерепицы обеспечивает приток холодного воздуха, нормализует температуру, не давая растаять снегу. В жаркое время года вентилируемая кровля спасает крышу и пространство под ней от перегревания. Для этой цели строители оставляют свободное пространство между кровлей и утепляющей прослойкой из термоизолятора. Размер зазора должен составлять не менее 5 см.

Что представляет собой вентиляционная система?

Эффективная вентиляция крыши из металлочерепицы достигается путем воздухообмена. Проход вентиляции через кровлю из металлочерепицы при установке вентиляционных выходов обязателен при наличии в доме вытяжки.

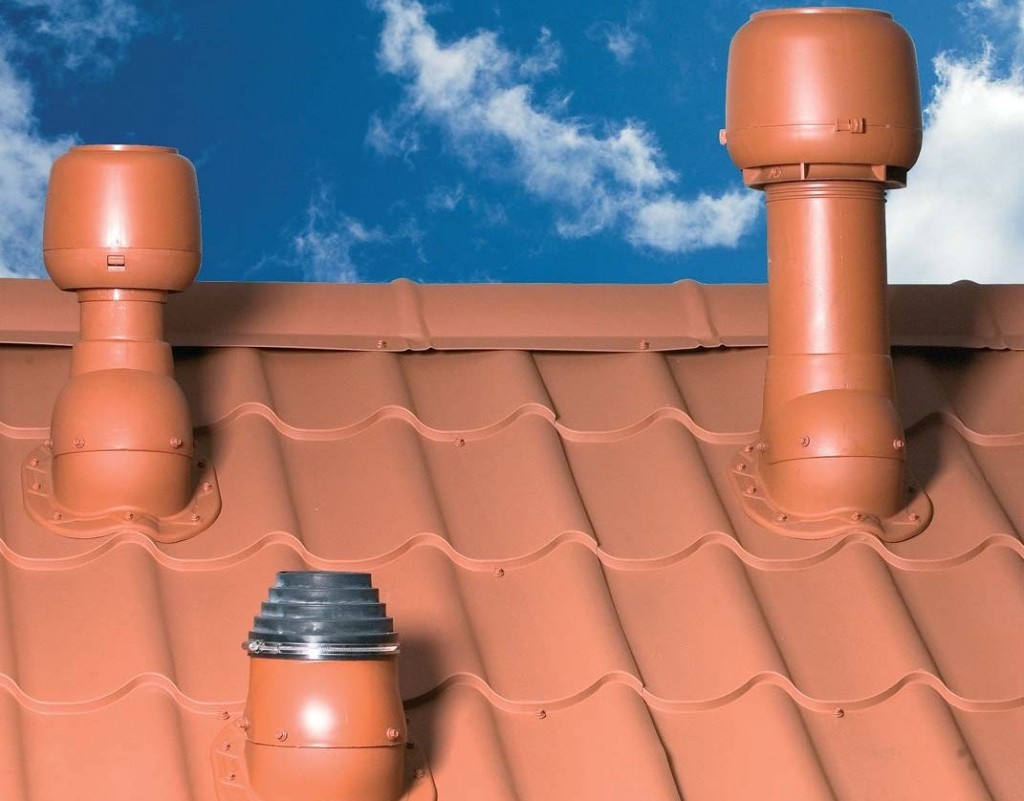

Выход вентиляции для металлочерепицы представляет собой длинную пластиковую или металлическую  трубу. Диаметр устройства колеблется в пределах от 30 до 105 мм, максимальная высота составляет 50 см. Чем выше вентиляционная труба, тем сильнее тяга.

Универсальное устройство монтируется на небольшом расстоянии от конька крыши, не далее полуметра. Это обеспечивает горячему воздуху свободный выход на улицу из здания. выходит лишь небольшая часть трубы, устойчивая к порывам ветра.

Труба выпускается с защитным рефлектором на оголовке и максимально подходит в качестве воздуховода для больших листов из металлочерепицы. Листы сшиваются между собой и герметизируются в процессе монтажа. Полностью комплект состоит из таких вентиляционных элементов:

• трубы;
• кожуха;
• проходки из пластика;
• дефлектора для защиты;

Выходы через металлочерепицу делятся на точечные, представляющие собой вентиляционные грибки, и непрерывные, которые размещают вдоль всего конька. Они окрашены в тот же цвет, что и металлочерепица, поэтому практически незаметны.

Виды вентиляции для металлочерепицы

При строительстве коттеджа внутри кирпичных стен предусматриваются каналы, обеспечивающие естественный приток свежего воздуха в постройку. Эту систему можно дополнить аэратором, хотя в большинстве случаев бывает достаточно выведенной на кровлю специальной трубы.

Принудительная вентиляция крыши бывает двух видов и осуществляется по таким схемам:

1. Кровельная. Оптимизирует температуру и влажность в кровельном зазоре, предотвращает появление сырости. Монтаж вентиляционного выхода на кровлю проводится с использованием трубы с пластиковой проходкой и дефлектором, которые достигают стропил. Вентилируемая кровля конструктивно позволяет решить проблему утраты термоизоляции и разрушения деревянных частей крыши.
2. Сквозная. Более дорогая по стоимости разновидность монтажных работ, предполагающая обустройство выходов, проходящих через весь многослойный «кровельный пирог» в пространство чердака. С этой целью просверливаются дырки, и герметичность сохраняется благодаря стандартным проходным элементам диаметром от 110 мм. Детали обеспечивают монтаж труб и вентиляторов на кровле, снабжены резиновым уплотнителем на внутренней стороне фланца. Повторяют профиль крыши и надежно крепятся на металлочерепицу. Для проветривания под крышей используют дефлектор – вентилятор низкого давления.

Такая нужная мера, как монтаж вентиляции на металлочерепице, по стоимости не превосходит одной десятой доли затрат на строительство, зато позволяет сэкономить немало средств за счет значительного продления термина пригодности материалов. Устройство легко монтируется на любом виде металлочерепицы, позволяя вывести каналы на крышу дома.

Технические характеристики

• сырье корпуса – морозостойкий полипропилен, устойчивый к воздействию ультрафиолета и метеоусловий;
• площадь вентиляционного отверстия, не менее – 110 см²;
• диаметр отверстия – 150 мм;
• климатические условия эксплуатации:
• температура использования:
• постоянная – от -40 до +80 °С;
• временная – от -55 до +120 °С;
• атмосферное давление – 650 – 800 мм. рт. ст. (86-106,7 кПа);
• относительная влажность – до 100% (при 25 °С);
• масса нетто, не более – 1 кг;
• направление подачи рабочей среды (воздушной) – любое;
• предельные отклонения габаритных размеров, не более – ±1 мм.

Основные размеры приведены на рис. 1.

Аэратор кровельный состоит из проходного элемента (основания) 5 и решетки 3, скрепленных самонарезающими винтами 4. Сверху с помощью самонарезающих винтов 1 крепится крышка-дефлектор 2 (см. рис. 2).

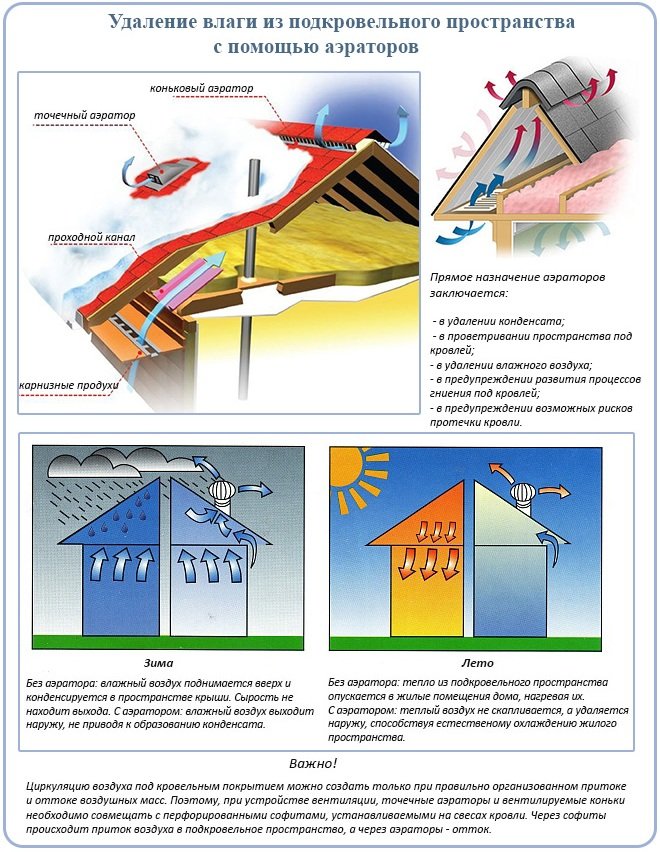

Разновидности аэраторов

Для мягкой кровли применяют аэраторы, изготовленные из ударопрочных пластиков, способных противостоять перепадам температур, коррозии, воздействию УФ-лучей. В зависимости от конструкционных особенностей, назначения и способу действия, различают 2 типа аэраторов: коньковые непрерывные и точечные.

Коньковый аэратор относят к непрерывным системам вентиляции, так как его устанавливают по всей протяженности конька для аэрации всего подкровельного пространства. По виду, конструкция представляет собой угловую деталь с отверстиями, защищенными специальными барьерами — от попадания насекомых, пыли, снега.

Точечные аэраторы устанавливаются на отдельных участках (точках) кровли, как правило, на скатах, реже – на коньках. Каждый такой аэратор представляет собой вентиляционную трубу, защищенную сверху колпаком различной конфигурации. Обычно общий вид конструкции напоминает «грибок» или «коробочку».

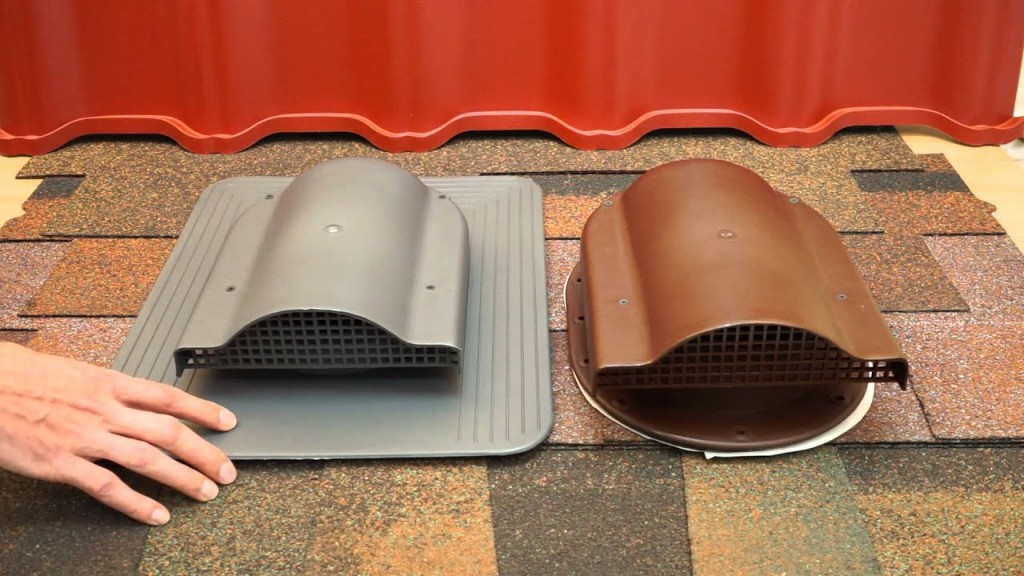

Точечный скатный аэратор имеет плоское основание (юбку), через которое происходит его соединение с кровлей. Основание точечного конькового аэратора – угловое, предназначенное для сопряжения с кровлей в районе ее верхнего горизонтального ребра.

Различия в конструкциях имеющихся типов аэраторов предполагает и значительную разницу в технологиях их монтажа.

Вентиляция холодного чердака вальмовой крыши

Вальмовая крыша – это конструкций в виде классической двухскатной крыши добавляется еще 2 дополнительных ската с торцовой части кровли. Такой тип крыш подразделяют:

• полувальмовая;
• шатровая;
• ломаная.

Для каждого вида крыши существуют свои особенности вентиляции чердака. Например, применять правила вентиляции двускатной крыши к вальмовой нельзя. Для данного типа крыши делается 2 отверстия (входное в подшивке и выходное возле конькового бруса). Если крыша имеет уклон больше, чем 45 градусов, циркуляция воздушных масс производится за счет разницы температур. При малом наклоне вентиляция производится за счет механических приборов (вентиляторов), турбин.

Вентиляция под черепицей не должна ограничиваться надстройками. Это расположено ниже кирпичного слоя, попеременно состоящего из так называемой монахини, вогнутого арочного камня и так называемого монаха, выпуклого арочного кирпича, покрывающего монахиню. Прерывание этого вентиляционного слоя также может привести к повреждению панелей крыши из-за накопления влаги.

Холодная крыша предлагает как преимущества, так и недостатки, которые необходимо взвешивать в каждом отдельном случае. Компетентный специалист по кровельным покрытиям может помочь вам, кто больше всего знаком с характеристиками такой крыши с несколькими раковинами. Вы всегда должны проконсультироваться со специализированной компанией, если хотите выполнить строительные проекты на уже существующей холодной крышей, поскольку любое вмешательство может привести в худшем случае к прерыванию аэрации крыши и, следовательно, к сырости и последующему повреждению строительной ткани!

Также большое значение имеет вид кровельного материала. Так, если крыша накрыта шифером, то устанавливать дополнительную вентиляцию на чердаке не нужно. Ветровые массы беспрепятственно будут проникать на чердак. Установка вентиляции производится, если крыша оборудуется металлочерепицей, потому, что под ней укладывается пароизоляция из пленки.

Пожалуйста, воспользуйтесь нашей возможностью бесплатно связаться с кровельными компаниями из вашей среды! Когда жара накапливается на чердаке, она может достигать температур до 150 градусов по Фаренгейту. Даже если у вас есть изоляция, теплый чердак будет постепенно нагревать весь дом и увеличивать количество кондиционера и энергии, необходимые для охлаждения.

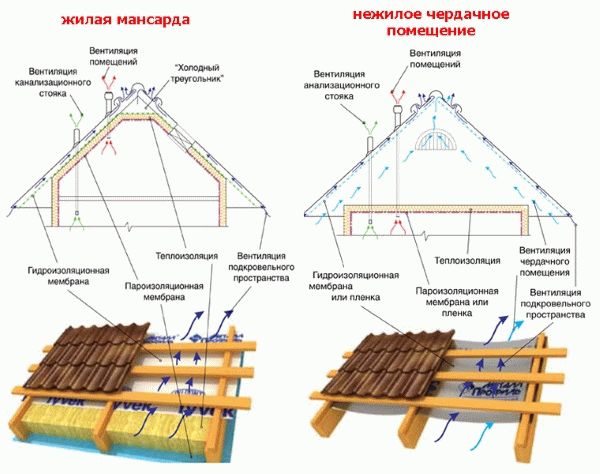

Система вентиляции для теплого чердачного помещения

В сухом климате теплый чердак может высушить раму крыши и уменьшить долговечность плиток. В холодном климате плохая вентиляция чердака может привести к избыточной влаге, что создает условия, способствующие образованию плесени, и увеличивает вероятность гниения древесины. В крайних случаях на чердаке может образовываться лед.

Важно! Обрешетка и стропила изнутри не обшиваются утеплителями, потому что вентиляция холодного чердака в частном доме оберегает их от воздействия факторов окружающей среды. Обрезную доску можно использовать для обшивки деревянных брусьев. Однако необходимо в обшивке сделать небольшие зазоры, которые будут пропускать воздух.

Особенности вентиляционной системы теплого чердачного помещения

Просверлите пробковое отверстие в потолке изнутри чердака в приблизительном месте, где должен быть установлен вентилятор. Затем разрежьте круглое отверстие, имеющее такой же диаметр вентилятора для чердака. Вентилятор на чердаке поступает на свежий воздух снаружи через вентиляционные отверстия потолка или фронтона и удаляет из комнаты самый горячий воздух. Правильно установленный чердачный вентилятор тихий, мало потребляет электричество и может сэкономить до 30% расходов на кондиционирование. Увеличение продолжительности потолка и предотвращение роста плесени — вот некоторые дополнительные преимущества, которые делают настолько важным для установки вентилятора на чердаке.

Секреты монтажа подкровельной вентиляции

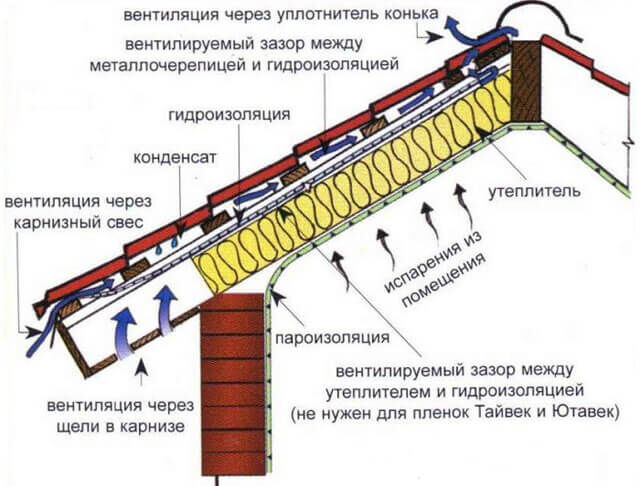

Правильный монтаж кровельной вентиляции предусматривает специальные зазоры для циркуляции воздуха между слоями конструкции крыши.

Размер контробрешетки, образующей канал между материалом внешнего покрытия кровли и гидроизоляцией обычно составляет 40…50 мм. Большие значения недопустимы из-за возникновения ухудшающей течение воздуха турбулентности. Под гидроизоляцией располагают утепляющий слой, прикрытый снизу плотно прилегающей парозащитной пленкой. Следует также выдерживать зазор от пароизоляции до покрытия потолка порядка 50 мм.

Для предохранения от проникновения снега, осадков используют воздухопроницаемые ленты кровельные. Отдельно выпускаются карнизные ленты с перфорацией, устанавливаемые на софитах, и коньковые воздухопроницаемые ленты. При установке лента коньковая накладывается на гребень крыши до монтажа конька. Ленту устанавливают при температурах воздуха свыше пяти градусов. Качественные ленты обрабатываются стойкими к ультрафиолету составами.

Для уплотнения мест установки труб вентиляции используются специальные проходные элементы. Часто установка кровельной вентиляции требует использования защитных сеток, исключающих возможности проникновения насекомых, птиц, попадание мусора. Материалом сеток может являться пластик либо металл. Предпочтительно использовать не требующий защиты от коррозии пластик.

Как не перестраивать крышу, если утепляется мансарда

Переквалифицировать чердак в мансарду часто возможно в том случае, если помещение там делается всесезонным. При этом не нужно забывать про вентилирование кровли. Но если она настолько качественно уложена, что её не хочется разбирать, а она при этом не вентилируется должным образом? Выход из ситуации есть. Как правило, хоть какой-то зазор в обрешётке имеется, и наша задача – заставить его проветриваться. Чтобы вентиляцию сделать эффективной, можно поставить на крышу специальный трубы, через которые пар будет отводиться из подкровельного пространства. Для этого лучше применять пластиковые трубы, так как они не боятся погодных воздействий. Их нужно установить ближе к коньку крыши, прорезав в металлочерепице под них отверстия. Количество труб рассчитывается по площади кровли – на 50–60 м2 по одной штуке.

Если дом находится в снежных районах, то нужно просчитывать высоту труб по максимальной снеговой шапке, и каждую трубу накрывать грибком, чтобы туда не попадали осадки.

Как не перестраивать крышу, если утепляется мансарда

Каждая труба при установке на крышу должна иметь уплотнитель, потому что иначе металлочерепица может подвергнуться коррозии в месте разреза. Уплотнительный элемент выполняют из силикона. Также можно использовать специализированные выходные элементы для крыш под трубу. Они обеспечивают герметичное присоединение трубы к крыше и способствуют установке трубы в вертикальное положение. Эти элементы содержат уплотнительный кружок, который нуждается в силиконовой смазке, чтобы лучше выполнять свои функции.

Следует также обратить внимание на инструменты, которыми будет прорезаться металлочерепица. Если взять ножницы по металлу, то они не разлохматят покрытие листа, а, наоборот, прижмут его в месте среза к основе, так как работают на сжатие. Использовать ножовку несколько хуже. Но ещё больший урон можно нанести электрической дисковой пилой.

Работа с таким инструментами и приспособлениями позволит не перестраивать кровлю, но сделать её вентилируемой. Если вам всё же покажется, что на мансарде собирается много влаги, то можно увеличить количество труб на крыше в следующий летний сезон.

Видео описание

О зеленых кровлях в следующем видео:

Решение об обустройстве зеленой крыши принимается на стадии проектирования дома. Это связано с тем, что слой почвы, необходимой для растений, создает значительную нагрузку на перекрытия и несущую конструкцию; это учитывается при расчетах. Также необходимо позаботиться о качественной защите от воды. Монтаж плоской кровли зеленого типа проходит по следующему плану:

На ж/б основание укладывается слой керамзита (для создания уклона).

Выполняется цементно-песчаная стяжка , которая обрабатывается битумным праймером.

Проводится гидроизоляция . Ей уделяется повышенное внимание. Используются высококачественные ЭПДМ-мембраны, а также разновидности Техноэласта (полимерная мембрана) и геотектиль.

Схема устройства зеленой крыши Источник

Укладывается слой утепления ; здесь уместно использовать экструдированные материалы.

Укладывается геотекстиль (а лучше – два слоя, с профилированной мембраной между ними, что позволит равномернее распределять давление грунта).

Дренажный слой . Используется гравий или щебень.

Фильтрующий слой , параллельно защищающий корневую систему растений.

Грунт и зеленые насаждения .

Зеленые кровли, в зависимости от характера эксплуатации и величины озеленения, делятся на две разновидности:

Экстенсивные . Не рассчитаны на постоянное присутствие человека. Слой грунта закладывается небольшим по толщине (до 15 см); засевается только газонная трава, а цветы и декоративный кустарник высаживается в горшки или специальные контейнеры.

Экстенсивная зеленая крыша Источник

Интенсивные . Если конструкция дома позволяет уложить слой почвы толщиной 0,3-0,6 м (общая толщина кровельного ковра достигает 1,2 м), на крыше можно разбить полноценный сад с деревьями и пышными клумбами. Монтаж такой конструкции следует доверить профессионалов; ремонт зеленой крыши, сделанной кустарным способом – дело продолжительное, проблематичное и дорогое.

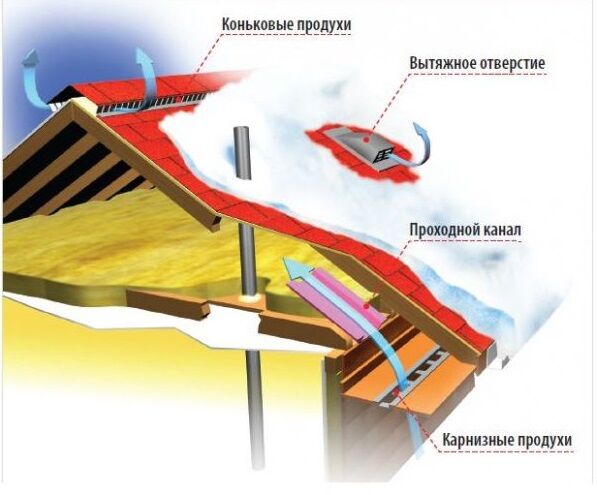

Устройство вентиляции кровли из металлочерепицы

Система вентиляции кровли состоит из следующих конструктивных элементов:

• карнизные продухи;
• вентилируемый конёк;
• кровельные аэраторы;
• разжелобок.

Рассмотрим каждое из устройств более детально.

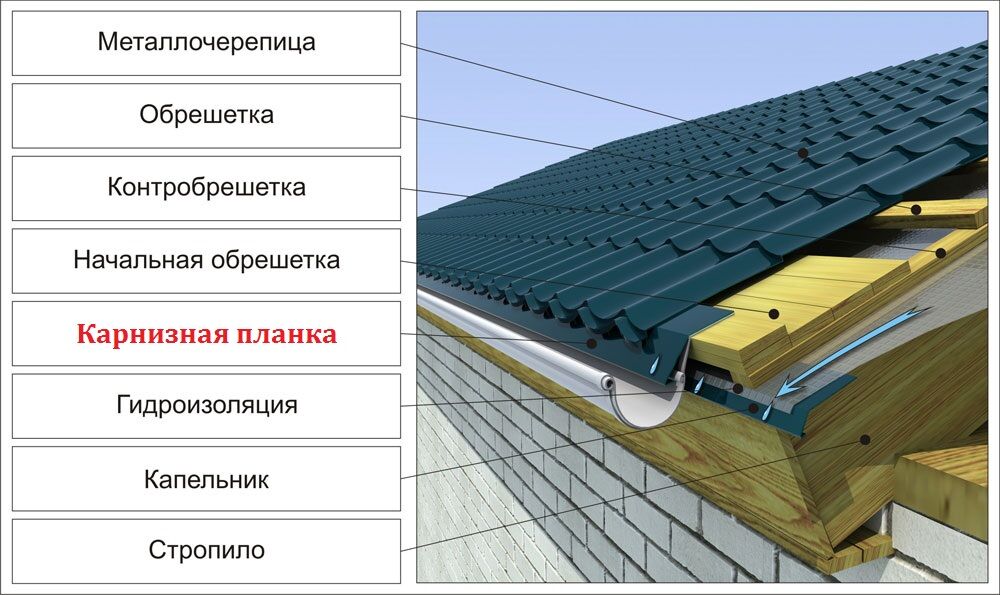

1. Карнизный продух. Другое название — вентиляционный вход, поскольку через щели и отверстия в планке под карнизом втягивается воздух, который затем поступает внутрь подкровельного пространства. Различают:

   • точечные продухи. Отверстия диаметром от 10 до 25 мм в нижней части карниза. Чем меньше уклон кровли, тем больше делаются продухи. Как правило, отверстия располагают под водосточными желобами, чтобы избежать обледенения, и облицовывают снаружи софитами для защиты от засорения листьями или мусором;

   • щелевые продухи. Отверстия в форме вертикальной или горизонтальной щели размером до 2,5 см. Обеспечивают круглосуточный доступ свежего воздуха в подкровельное пространство. Для того чтобы листья и мелкий мусор не забивали щели, поверх продуха монтируют дополнительную вентиляционную сетку, состоящую из мелкоячеистой плетёнки.

2. Вентилируемый конёк (или коньковые продухи). Другое распространённое название — вентиляционный выход. Так как конёк является верхней точкой скатной крыши, то именно здесь происходит выход воздуха наружу. Производится в двух готовых вариантах: с продухами щелевидной формы (до 50 мм) или с точечными отверстиями во всю длину конька.

3. Кровельные аэраторы. Являются дополнительными составными частями общей системы вентиляции кровли. С помощью аэраторов усиливают движение воздушных масс, придают ему нужное направление. Конструкция представляет собой трубу небольшой длины (до 50 см), внутри которой расположен проход, обеспечивающий герметичность соединения с кровлей, и дефлектор — колпак для защиты от попадания воды и грязи. Установка производится как во время первичной сборки кровли, так и на уже эксплуатируемой крыше. Универсальность аэраторов заключается в том, что их применяют для любых типов крыш и покрытий, начиная с металлической и заканчивая мягкой битумной кровлей. Каждая компания, занимающаяся производством кровельного материала, выпускает аэраторы под собственную продукцию. Ассортимент насчитывает до 50 наименований различной формы и размеров.

4. Разжелобки — это элемент вентиляции, обслуживающий кровлю сложной конфигурации. Если на стыке скатов образуется впадина (ендова), то перед укладкой металлочерепицы необходимо установить разжелобок, который создаст вентиляционный канал для движения воздуха. Разжелобки бывают двух видов: внутренние и наружные.

Мы рассмотрели пассивные способы удаления влаги. Чаще всего они прекрасно справляются с поставленной задачей. Но если такой вентиляции недостаточно, применяют системы принудительной циркуляции воздуха. Главное их отличие заключается в наличии электрического вентилятора, который располагается внутри трубы и ускоряет проход воздуха.

Регулировка скорости движения воздуха может осуществляться автоматически или вручную со специальной панели оператора

Кроме этого, существует группа так называемых аэраторов турбинного типа. Многие специалисты считают их наиболее эффективными устройствами для вентиляции крыши. Верхняя часть прибора, взаимодействующая с внешней средой, оборудована дефлектором с турбиной, который вращается под действием ветра. При этом естественная тяга многократно увеличивается (в 5–7 раз в зависимости от силы ветра). Необходимое условие использования такого оборудования — адекватное увеличение размеров карнизных продухов и софитов.

Турбина, встроенная в трубу, увеличивает эффективность работы аэратора в несколько раз

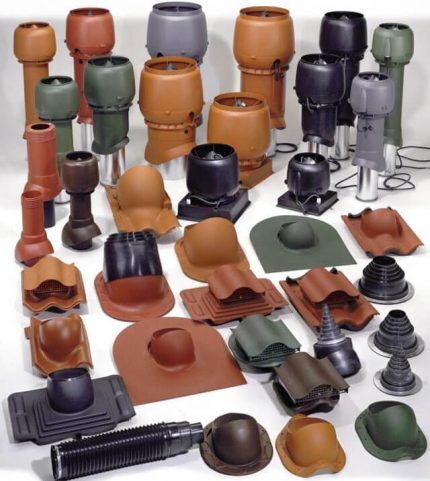

Подбирая комплект для вентиляции кровли из металлочерепицы, нужно обращать внимание на такие моменты:

• следует приобретать аэратор с профилем основания, соответствующим рельефу черепицы;
• в комплектацию обязательно должны входить следующие элементы — перечень технических характеристик устройства, руководство по установке и эксплуатации, монтажный шаблон, прокладки, проходной элемент, набор крепежа;
• цвет аэратора желательно подбирать под цвет металлочерепицы;
• чем больше размер обслуживаемой площади, тем большего диаметра устанавливают аэратор (небольшие участки могут оборудоваться трубами с малым диаметром);
• материал изделия должен соответствовать условиям, в которых устройство эксплуатируется (качество пластика или металла должно подтверждаться документально).
