Вентиляционный дефлектор на вытяжную трубу – конструкция и принцип работы

Особенности работы устройства

Вентиляционный дефлектор

Это описание принципа действия всех дефлекторов, конструкций которых существует огромное количество. Многие устройства не только отклоняют воздушные потоки, но и увеличивают скорость их прохождения над оголовком вентиляционной трубы, за счет сужения канала, тем самым значительно усиливая тягу (принцип аэрографа).

Грамотное использование дефлектора способствует увеличению производительности всей вентиляционной системы до 20%, особенно полезен он на вентиляционных каналах с большими горизонтальными участками и изгибами.

Кроме того, дефлектор на вентиляционной трубе прекрасно защищает от попадания внутрь различного мусора, мелких птиц, насекомых, а главное, атмосферных осадков. В основном, материал, из которого изготавливают эти аппараты, стойкий к коррозийным проявлениям. Это оцинкованная или нержавеющая сталь, керамика или пластик.

Дефлектор ЦАГИ своими руками

Есть в наличии весь модельный ряд Vaillant, Viessmann, Baxi, Bosch, ACV, Protherm, РУСНИТ, Buderus, Kermi и другие.

Грамотное проектирование и установка систем под ключ.

Звоните: +7 (499) 110-02-51 (Москва и область).

У владельцев частных владений зачастую возникают трудности с дымоходной тягой при наличии ветреной погоды. Для устранения данной проблемы был изобретен — дефлектор вентиляционный ЦАГИ.

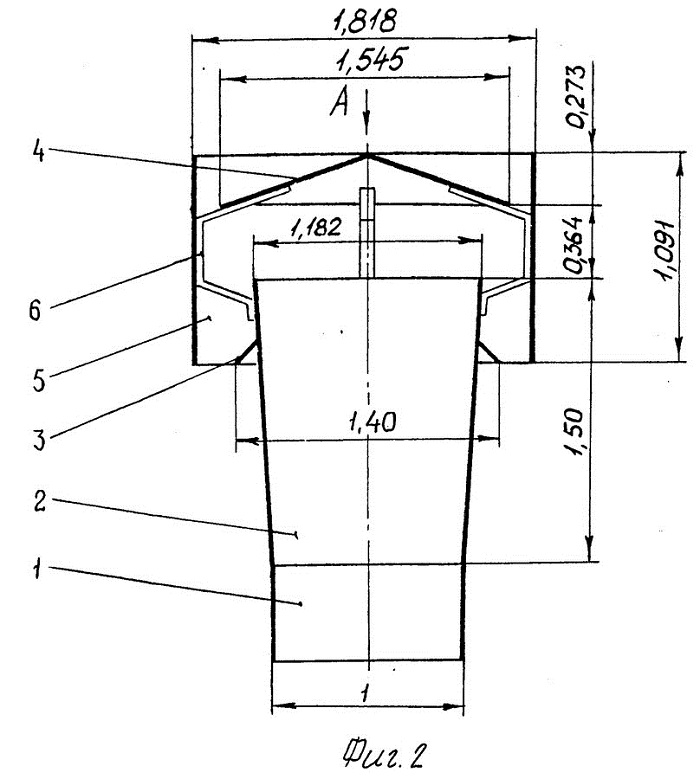

Чертеж дефлектора ЦАГИ

Предназначения и характеристики

Дефлектор ЦАГИ (Дефлектор Центрального аэрогидродинамического института) – фасонное изделие, монтируемое чаще на крыше на воздуховод.

Данное приспособление предназначено для выполнения нескольких функций:

1. В основном дефлектор используется для усиления тяги в вентиляционной шахте (канале);
2. Может служить зонтом защищающим от дождя и снега проем вентиляционного канала.

Устройство

Устройство дефлектора ЦАГИ не имеет сложных конструктивных особенностей и вполне может быть изготовлено своими руками при наличии определённых знаний.

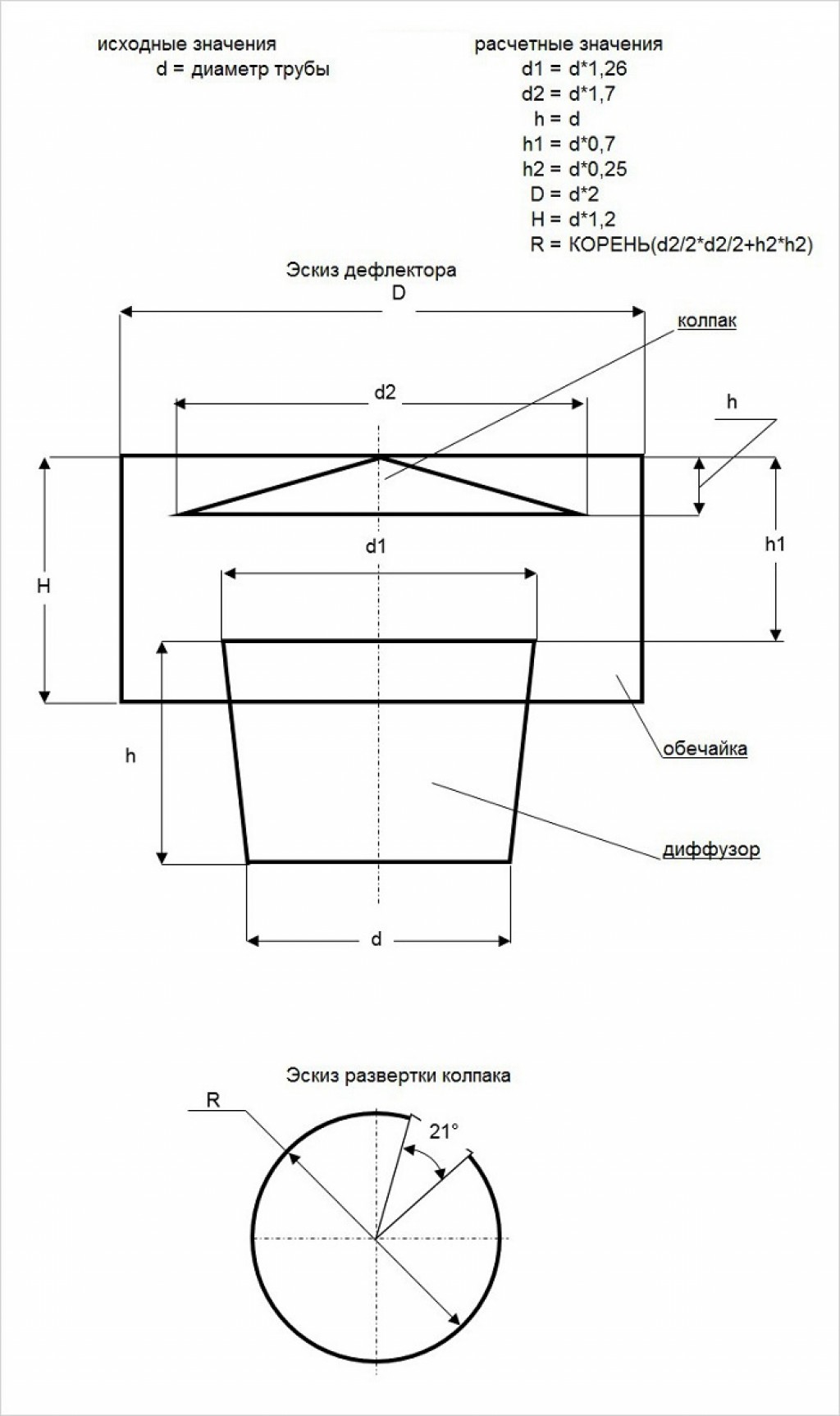

Расчет деталей размера дефлектора, чертеж

При создании эскиза (чертежа) за основу берется диаметр внутренней части дымоотвода – D;

Затем при помощи таблицы подбирается ширина диффузора — D, а также и высота дефлектора – H.

Расчет размеров дефлектора Цаги

Чаще всего за основу берутся следующие данные:

• Ширина диффузора:1.2 – 1.4 d
• Ширина верхнего колпака: 1.6 – 1.9 d
• Высота: 1.6 – 1.7 d

Примечание: d – диаметр дымового канала внутри.

Заключение

благодаря немудреной и простой в изготовлении конструкции можно улучшить работу вентиляции к тому же дефлектор ЦАГИ можно сделать своими руками.

Виды дефлекторов

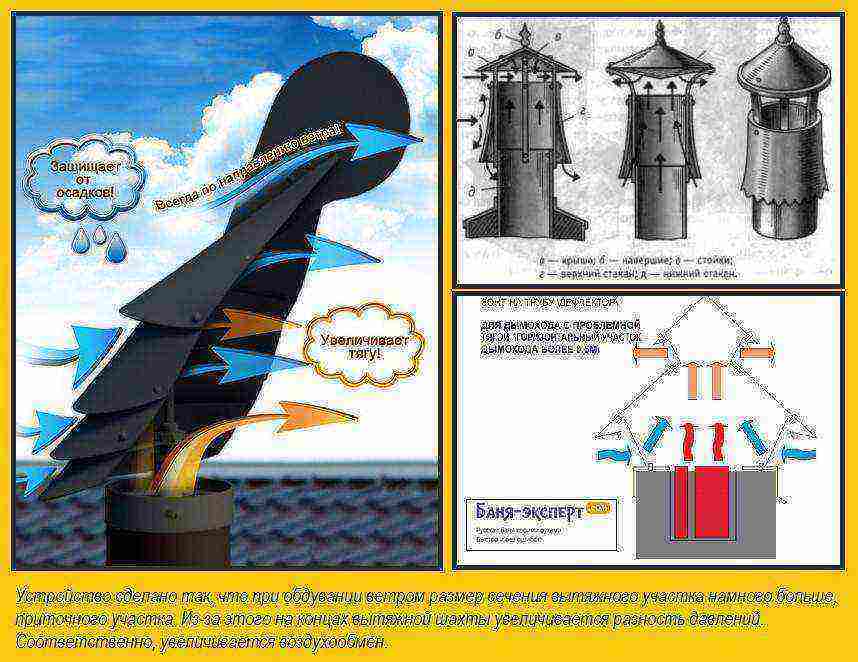

Принцип работы дефлектора основан на усилении или создании дополнительной тяги благодаря своей конструкции. Путем экспериментов в на сегодняшний день получено определенное количество видов таких устройств. Самый известный вид – дефлектор цаги, названный так по названию учреждения, который его разработал (центральный аэрогидродинамический институт имени жуковского). Его принцип работы – усиление тяги благодаря тепловому и воздушному напорам и перепаду давления, который происходит на расстоянии двух метров от крыши. Допускается скрытая установка в канал, потому использование дефлектора в большей мере происходит в системах вентиляции. При изготовлении устройства используется нержавейка или оцинкованная сталь, выпускается он цилиндрической формы. Следующий вид назван круглым Волпером, он похож конструкцией с предыдущим, хотя есть пара маленьких различий вверху. Материалом для его изготовления служат медь, оцинкованная и нержавеющая сталь. Применяется в банях. Третий вид назван дефлектором Григоровича, который похож на дефлектор цаги. Только он усовершенствован. Ставится на участках, на которых преобладает низкий ветер. Тяга у такого крышного дефлектора превосходная даже в штиль.

Еще одним из видов дефлекторов для вытяжки является вид, названный «Тарельчатым Astato». Отличается эффективностью и простотой конструкции. Тип конструкции — открытый. Обеспечивает тягу при любом ветре. Материал изготовления — оцинковка и нержавейка. Следующий вид дефлектора дымовой трубы назван Н-образным, благодаря своей форме. Отмечается надежностью независимо от направления ветра. Изготавливают из нержавеющей стали. Еще один вид дефлекторов для дымоотводной системы назван дефлектором-флюгером. Материалом для изготовления служит нержавеющая или окрашенная углеродистая сталь. И последним видом дефлекторов на трубу дымохода является дефлектор, названный вращающимся, благодаря его конструкции. Он способен вращаться по направлению ветра, проявляет эффективность по защите дымовой трубы от мусора и влаги, хорошо подходит на дымоход газового котла, но не функционирует при безветренной погоде или в случае обледенения. Народные умельцы, изучив устройство конструкции подобных приборов, уже научились производить их самостоятельно в домашних мастерских.

Заключение

Вы узнали о том, как можно сделать и установить дефлектор Вольперта-Григоровича своими руками, а для ориентира здесь приведены чертежи, которые указывают на пропорции элементов устройства и необходимую высоту дымохода (вытяжки). Как видите, вовсе не обязательно быть печником или жестянщиком, чтобы собрать такое приспособление – просто нужно проявить терпение и желание. Не забывайте о пропорциях, которые указаны в статье и обязательно учитывайте именно ВАШ диаметр трубы.

Похожие публикации

• Читать Ответить на Как увеличить тягу в дымоходе?
• Читать Как сделать бочку для сжигания мусора своими руками
• Читать Как сделать стойку для дрели
• Читать Как сделать дымогенератор для холодного копчения своими руками
• Читать Как сделать маску-копию своего лица из гипса
• Читать Как сделать фартук на кухне

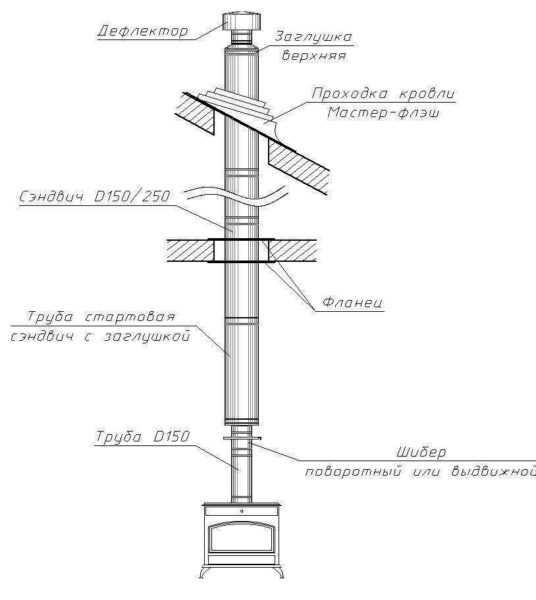

Из-за чего дымится труба дымохода?

Дефлектор это приспособление на трубу дымохода, использование которого обеспечивает создание препятствий на пути потока воздуха, который создается ветром. Если говорить проще, то это очень простое, но в то же время высокоэффективное устройство защиты дымохода от различного рода сора, осадков и т.д.

Эксперты утверждают, что для увеличения КПД печи на 25%, достаточно установить дефлектор на дымовыводящую трубу. Для того чтобы он работал эффективно, правильно и без проблем, необходимо, чтобы сам дымоход был установлен, как положено (нужная высота конструкции, ее расположение, правильно выбранное сечение и т.д.).

Нередко случается так, что труба дымохода начинает дымиться, и чтобы эту проблему устранить, для начала нужно выяснить, каковы причины такого поведения конструкции. Итак, первой причиной является усиление скорости и мощности воздушных потоков из-за сильного, порывистого ветра. В данном случае дыму просто «не дают» выйти наружу, задавливая его сильным потоком, заходящим в трубу.

Вторая причина заключается в неправильно выбранном диаметре дымохода (ранее упоминалось о важности этого фактора). В случае если диаметр окажется слишком маленьким, дыму не будет хватать пространства для нормального выхода из трубы.

Задымление будет регулярным процессом и в том случае, если сам дымоход неправильно расположен на крыше (как оказывается, даже такие, казалось бы, незначительные детали, могут повлиять на эффективность работы конструкции).

Устройство дефлектора

Цена данного устройства относительно не высокая, что видно из его строения. (См. также статью Устройство ливневой канализации: особенности.)

Структура

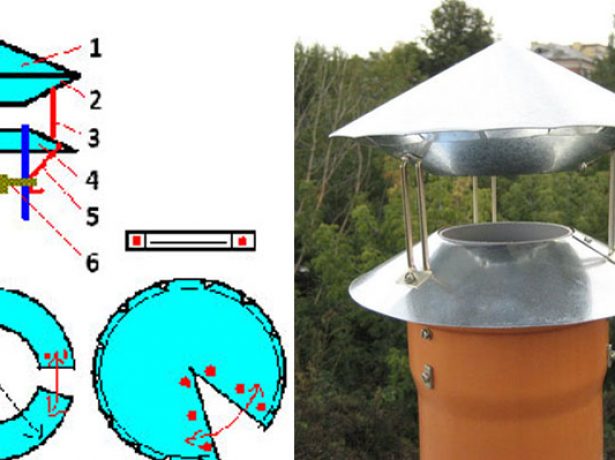

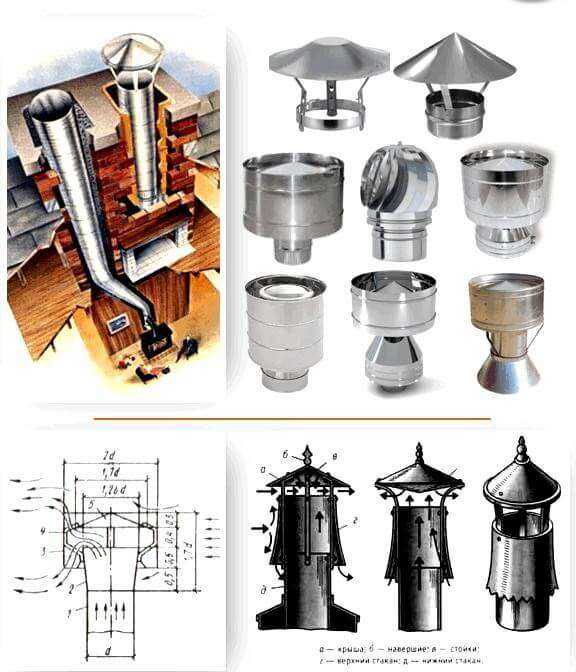

Чертеж дефлектора на трубу дымохода на примере конструкции Вольперта

Совет: дефлектор на печную трубу своими руками рекомендуется снабжать дополнительно искрогасителем в целях соблюдения пожарной безопасности.

Дефлектор с искрогасителем

Принцип работы

Правильно сконструированный прибор в результате имеет нижнее и верхнее подсасывающие кольца, функционирующие следующим образом:

В результате любые погодные условия работают только на усиление тяги из дымохода. Единственным не самым удачным направлением движения воздушных масс является нижнее, так как при этом выходящие из дымохода газы ударяются в зонтик и частично возвращаются обратно. С целью предотвращения этого устанавливается дополнительно обратный конус, который рассекает поток продуктов сгорания, направляя наружу.

Монтаж

Давайте рассмотрим, как установить дефлектор своими руками для круглой трубы:

1. Фиксируем на нижнем цилиндре стойки. Обычно для этого применяются болты М6.
2. На стойки, используя хомут, монтируем диффузор расширяющейся стороной вниз.
3. На фальцах производим сборку обратного конуса.
4. Сверху кронштейнами крепим зонтик.

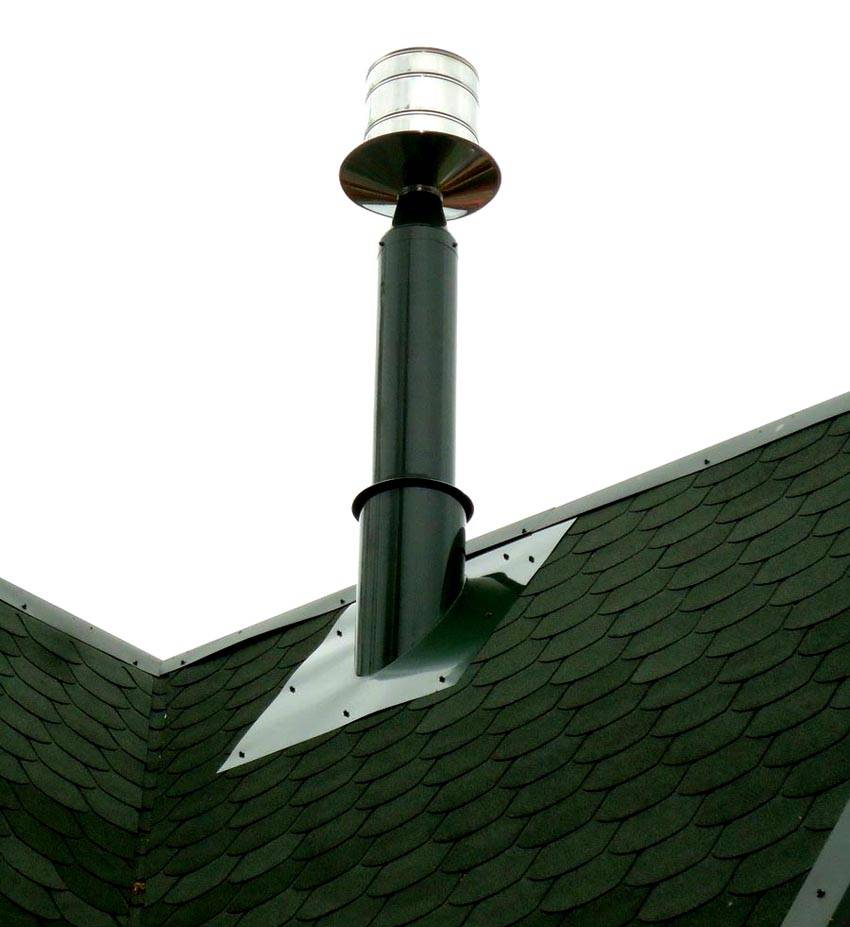

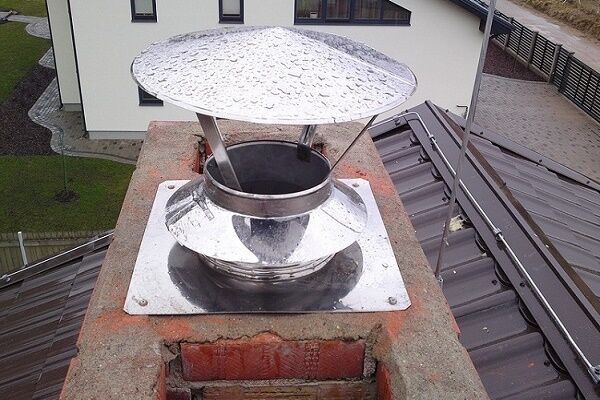

Иногда приходится устанавливать круглую конструкцию на квадратную трубу. В таком случае следует применить переходный патрубок.

Пример использования переходного патрубка

Перед тем, как сделать дефлектор, ознакомьтесь со следующей таблицей соотношений размеров дымохода и его элементов, которые требуется соблюдать неукоснительно:

Обозначение букв указано на рисунке:

Соотношение размеров

Как сделать вентиляционный дефлектор своими руками — от чертежа до готового устройства

Нормальная работа системы вентиляции предполагает наличие тяги в каналах и воздуховодах. Но со временем в шахту может попасть мусор, каналы могут просто забиваться пылью, которая накрепко прилипает к их стенкам, в особенности если на них есть жировой налет. Все это уменьшает диаметр воздуховодов, что негативно сказывается на работе всей системы вентиляции.

Именно поэтому многие домовладельцы устанавливают на оголовках вентиляционных труб специальные устройства под названием дефлекторы.

Особенности работы устройства

Вентиляционный дефлектор устанавливают для увеличения тяги в воздуховодах, шахтах и каналах. Это устройство, отклоняя воздушные потоки создаваемые ветром, создает на выходе системы вентиляции зону пониженного давления.

Воздушные массы, находящиеся в трубе, стараясь компенсировать разряжение, поднимаются к оголовку трубы, тем самым увеличивая тягу.

Это описание принципа действия всех дефлекторов, конструкций которых существует огромное количество.

Многие устройства не только отклоняют воздушные потоки, но и увеличивают скорость их прохождения над оголовком вентиляционной трубы, за счет сужения канала, тем самым значительно усиливая тягу (принцип аэрографа).

Грамотное использование дефлектора способствует увеличению производительности всей вентиляционной системы до 20%, особенно полезен он на вентиляционных каналах с большими горизонтальными участками и изгибами.

Кроме того, дефлектор на вентиляционной трубе прекрасно защищает от попадания внутрь различного мусора, мелких птиц, насекомых, а главное, атмосферных осадков. В основном, материал, из которого изготавливают эти аппараты, стойкий к коррозийным проявлениям. Это оцинкованная или нержавеющая сталь, керамика или пластик.

к оглавлению ↑

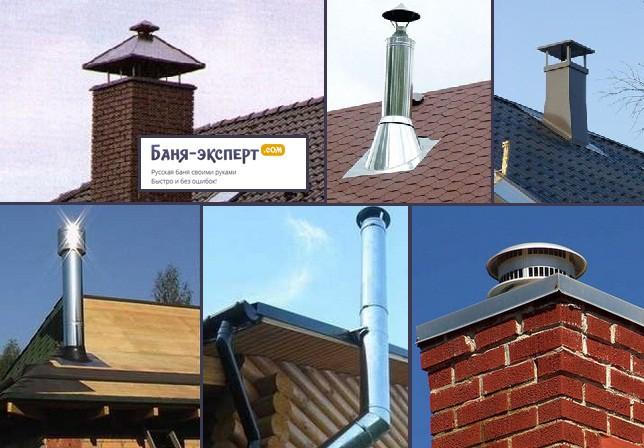

Существующие типы дефлекторов

На сегодняшний день существует огромное количество различных конструкций таких приборов. Среди них, наиболее востребованными моделями являются:

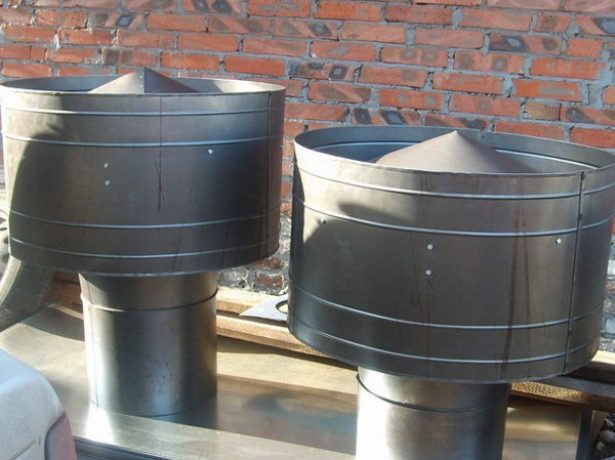

• ЦАГИ – эффективное и простое конструктивно устройство перенаправления ветра.
• Григоровича – также очень популярная конструкция дефлектора.
• Н-образный прибор для эффективного увеличения тяги в вентиляционных и дымовых трубах.

Все многообразия моделей можно классифицировать по некоторым отличительным качествам:

• По форме навершия устройства.
• Вращающийся (роторный или турбинный).
• Дефлекторы-флюгеры.

Кроме такого распространенного материала как металл, эти устройства изготавливают из пластика. Дефлектор вентиляционный пластиковый менее долговечный, чем его стальной аналог, но имеет более низкую стоимость и более утонченный внешний вид.

Именно поэтому пластиковые приспособления украшают вентиляционные шахты большинства частных домов. Но у него, кроме срока службы, есть еще один серьезный недостаток. Пластик не выносит высоких температур, поэтому его использовать на дымоходах не рекомендуется.

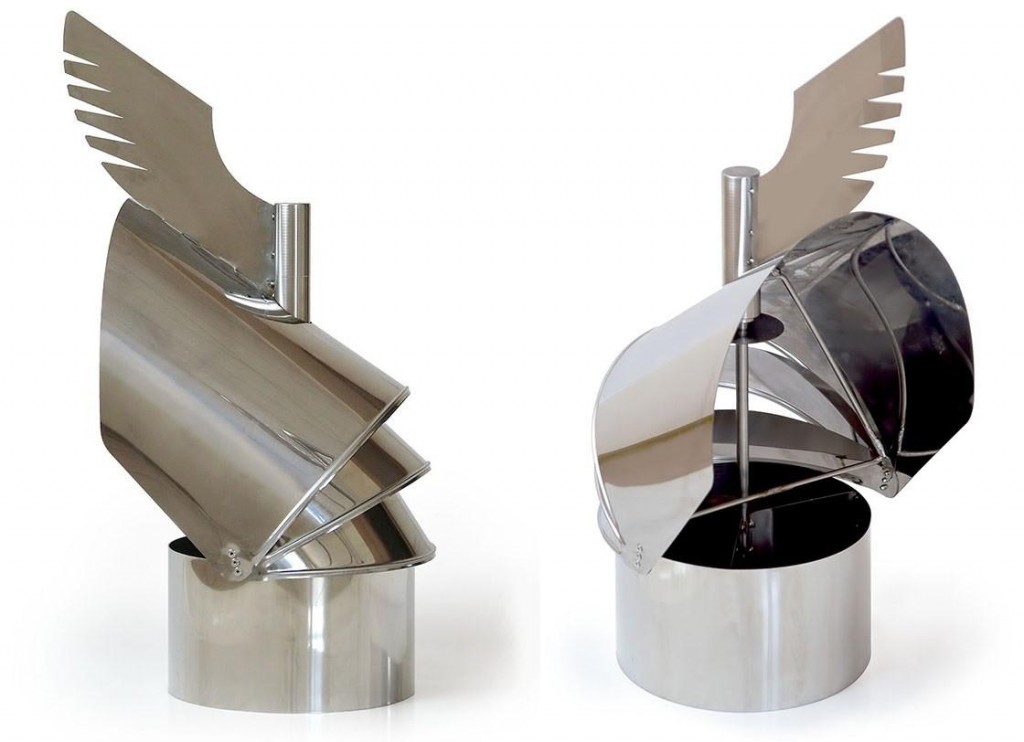

Флюгеры – дефлекторы, обычно, устанавливают на дымовые трубы, но и для вентиляционных систем они вполне пригодны. Воздушный поток, проходя через систему козырьков и щелей в корпусе изделия, перенаправляется благодаря чему над трубой создается зона пониженного давления. Следует напомнить, что флюгер имеет такую конструкцию, которая позволяет постоянно быть повернутым этому аппарату, рабочей стороной к ветру.

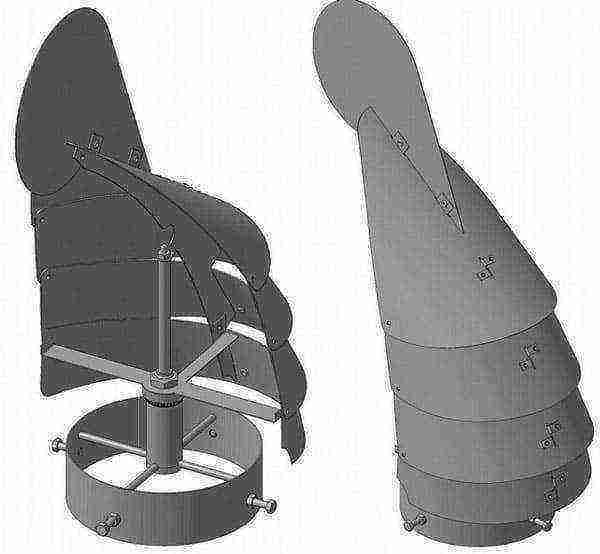

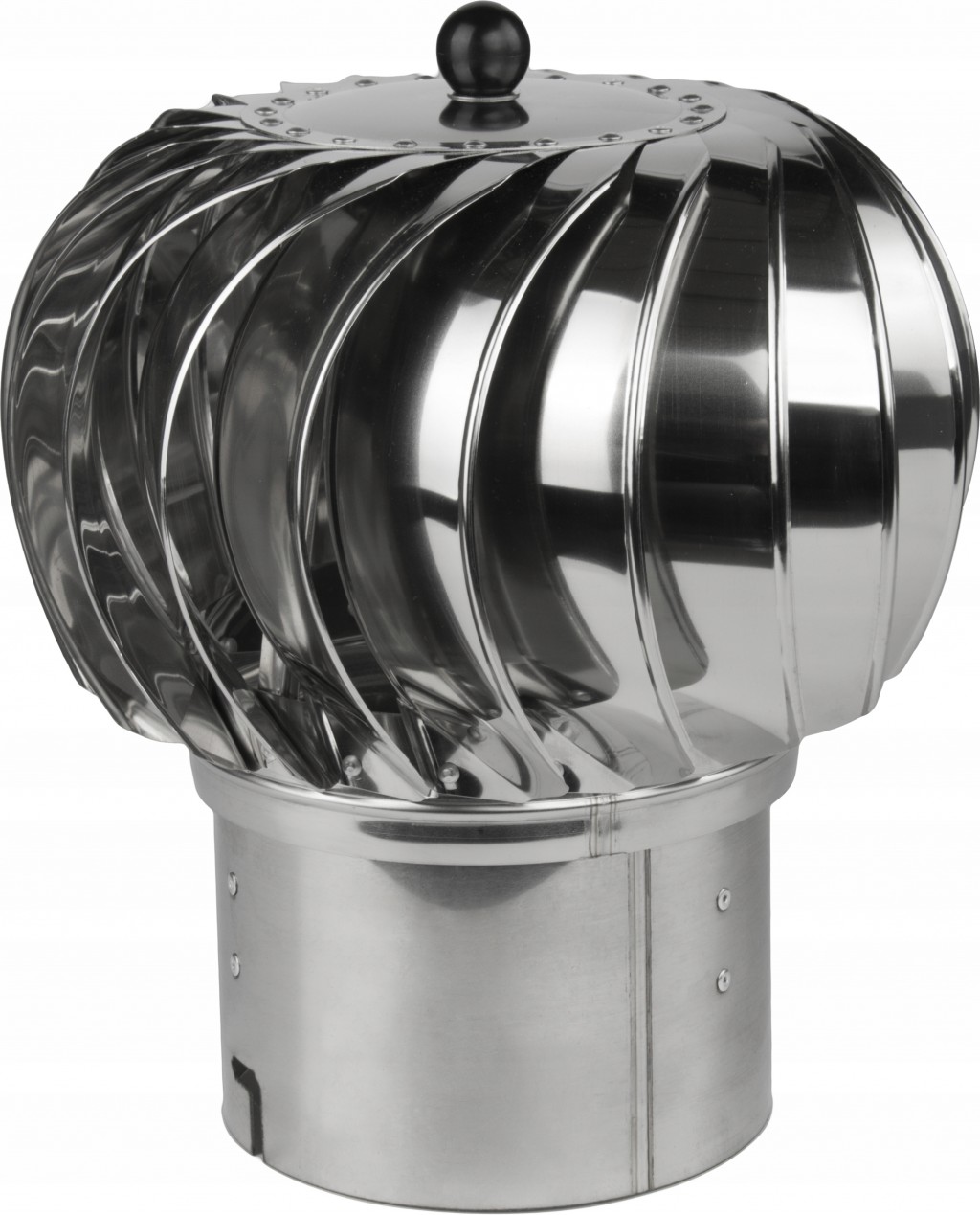

Вращающийся дефлектор вентиляционный благодаря своей конструкции не только усиливает тягу в вентиляционной шахте, но и эффективно защищает его от различного мусора и насекомых. Этот прибор, как правило, имеет шарообразную форму, поэтому выделяется среди всех оригинальным дизайном.

Существует еще один оригинальный тип вентиляционного дефлектора – ротационный, или как его еще называют турбинный. Это устройство преобразует энергию воздушных потоков во вращательное движение турбины, которая закручивает воздух, по принципу торнадо, тем самым создается увеличение тяги в воздуховоде. Этот аппарат показывает прекрасные результаты даже в теплое время года, создавая тягу в системе вентиляции.

к оглавлению ↑

Изготовление простейшего прибора своими руками

Несмотря на сложность конструкции сделать дефлектор своими руками сможет каждый домашний мастер. Достаточно только иметь необходимые инструменты и материалы. Для самостоятельного изготовления этого устройства понадобится:

• Лист плотной бумаги или картона.
• Лист оцинкованного металла.
• Чертеж дефлектора с расчетами относительно диаметра трубы.
• Заклепочный пистолет.
• Ножницы по металлу.
• Дрель с набором сверел.
• Маркер или чертилка.

После подготовки инструмента, материала и средств индивидуальной защиты(очки, перчатки), можно приступать к изготовлению вентиляционного дефлектора своими руками.

1. Прежде всего, следует перевести контуры изделия с чертежа на металл. Должны быть развертки всех основных частей устройства: колпак, диффузор, внешний цилиндр, стойки.
2. После этого, нужно вырезать все части устройства, по полученной выкройке.
3. Соединить все части устройства, согласно чертежу или эскиза, при помощи заклепочного пистолета.
4. Соединить две части дефлектора с помощью стоек, вырезанных из того же металла.

После изготовления можно устанавливать дефлектор на оголовок трубы, тщательно закрепив его с помощью хомутов.

Совет: Дефлектор создаст дополнительную тягу в каналах только в том случае, если все его детали будут выполнены по определенным размерам. Следует помнить, что установку следует проводить, работая на высоте, поэтому лучше это делать вдвоем и со страховкой. Если вы не уверенны в своих силах обратитесь к профессионалам, которые имеют опыт в изготовлении и установке этих нужных приборов.

>>> Все про аренду авто на Кипре

Дефлектор системы Григоровича

Эту конструкцию обязательно необходимо снабдить обратным конусом – он должен быть меньше на три-четыре сантиметра защитного зонта.

После изготовления обеих деталей та, что меньше по размеру, вкладывается в большую, и контур ее прорисовывается маркером. Далее в ней делают надрезы до отмеченной границы, чтобы получилось 8 полос равной ширины. Их необходимо загнуть в середину – это позволит надежно закрепить обратный конус в защитном зонте.

Сам колпак в этой ситуации крепят на шпильки. Такой способ позволит обеспечить очень надежную фиксацию деталей. Для этого в обратном конусе сверлят три отверстия, расположенные по кругу. Вставив в них шпильки, скрепляют их гайками. После этого соединяют обратный конус с зонтом способом, указанным выше. Свободные концы шпилек, в свою очередь, вставляют в сделанные в диффузоре петли и также фиксируют.

Также с процессом создания дефлектора можно ознакомиться по нижеприведенному видео:

Особенности функционирования

Работает устройство определенным образом:

1. Когда ветер движется на дымоход сверху вниз, подсос газов выполняется за счет кольцевого отверстия, расположенного внизу.
2. При воздействии воздушных масс снизу вверх газы подсасываются посредством верхнего отверстия.
3. Если ветер направлен горизонтально, подсос происходит через два кольцеобразных отверстия.

Наименьшую эффективность функционирования дефлектора отмечают при движении воздушных масс снизу вверх. При этом ветер отражается зонтиком в сторону, обратную передвижению газов. Данный недостаток имеется у всех видов устройств. Чтобы его устранить зонтик дефлектора выпускают в виде двух конусов, стыкующихся между собой основаниями. Нижний из них отражает воздушные и дымовые потоки, а также рассекает их и выводит наружу.

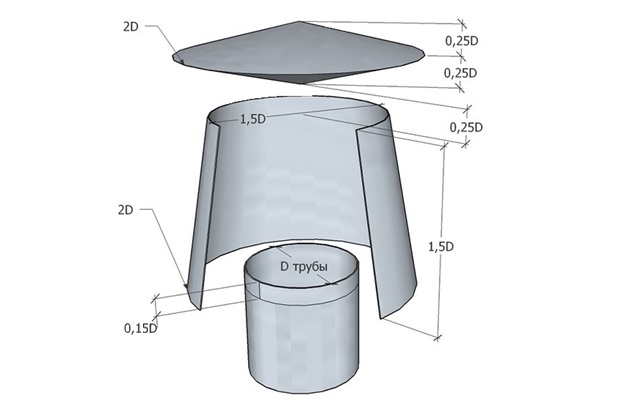

Дефлектор Вольперта — Григоровича

Данная разновидность устройства наиболее эффективная и популярная. Поэтому о ней мы поговорим более детально.

Этот дефлектор часто ставят на дымовые трубы газовых котлов. Ключевая фишка данной конструкции состоит в наличие под зонтом перевернутого конуса. Поэтому во время бокового обдува в канале возникает пониженное давление, и продукты горения устремляются из газохода наружу.

При сильном ветре «сверху вниз» давление в зоне дефлектора может наоборот повышаться. Этот момент нужно учесть при проектировании и монтаже дымоотводящей системы. Но в большинстве случаев обдув происходит именно сбоку. Поэтому рассматриваемая разновидность изделий подойдет для большинства газоходов. Чтобы изготовить грибок проведите расчет его размеров, и подготовьте чертежи. Для выполнения этой задачи нужно точно знать диаметр дымовой трубы. Его обозначают латинской буквой D. Все прочие параметры высчитываются относительно размеров газоходного канала. Выглядят они следующим образом:

• диаметр диффузора: снизу — 2*D, сверху — 1.5*D;
• высота диффузора — 1.5*D;
• погружение канала в диффузор — *D;
• высота обоих конусов зонтика — *D;
• расстояние между диффузором и колпаком — *D.

Данные соотношения размеров были получены опытным путем. При производстве данной модели обязательно придерживайтесь этих формул.

Плюсы и минусы искрогасителя

Иногда между дымоходом и колпаком устанавливается искрогаситель. Чаще всего эту функцию выполняет металлическая сетка. Это актуально для котлов, работающих на твёрдом топливе. Кроме защиты кровли и окружающей среды от возможных искр, сетка дополнительно оберегает дымоход от мусора, не позволяет птицам садиться на его край.

Но у сетки-искрогасителя есть минусы. Вместе с дымом выходит водяной пар, как один из элементов продуктов сжигания. Имея высокую температуру, зимой он конденсирует на холодном металле оголовка и сетки, тут же превращаясь в лёд. В результате оледенение искрогасителя мешает дальнейшему выходу дыма. Создаётся обратная тяга. Более того, дым и газы попадают в помещение и могут привести к отравлению. Во избежание этого ячейки сетки должны быть крупными. Но иногда этого недостаточно. Для котлов с высоким КПД установка искрогасителя должна быть полностью исключена.

Как сделать флюгер на дымоход своими руками: инструкция с чертежом

Перед тем как приступать к производству, нужно начертить чертёж будущего дефлектора и приготовить нужный инструмент и материалы:

• Лист оцинкованной либо нержавеющей стали толщиной 0,5–1 мм.
• Ножницы по металлу или болгарка с отрезным кругом.
• Дрель.
• Заклёпочник с заклёпками (болты с гайками).
• Картон для шаблона.
• Чертёж.

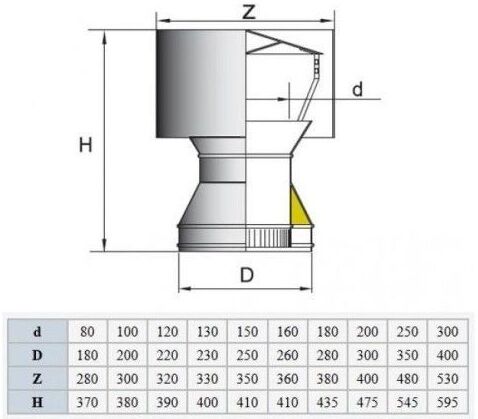

Чертеж дефлектора ЦАГИ

Для расчёта параметров дефлектора, следует узнать внутренний диаметр трубы дымохода.

По этой таблице можно рассчитать точные размеры дефлектора исходя из диаметра дымовой трубы:

Если вашего диаметра нет в таблице, расчёты можно сделать по чертежу.

• Совет: при низовом ветре необходимо под зонтиком установить обратный конус, он будет рассекать потоки воздуха с дымом и выводить сразу наружу

Видео: изготовление колпака на трубу дымохода своими руками

Последовательность производимых действий:

1. Сначала рисуем детали на картоне в натуральный размер.
2. Подгоняем детали друг к другу так, как если бы это был готовый дефлектор. Если все устраивает, начинаем переносить на металл.
3. Элементы из картона кладём на металл и обводим маркером.
4. Вырезаем детали. Кромку реза подгибаем пассатижами и простукиваем молотком чтобы выровнять.
5. Диффузор сворачивается в форме конуса. Для соединения краёв просверливаем отверстия и соединяем заклёпками (можно также использовать сварку полуавтомат).
6. По аналогии с диффузором изготавливается внешний корпус (сворачиваем цилиндром).
7. Вырезаем три полоски металла шириной 5 см и длиною 20 см для лапок крепления зонта. По краям сверлим отверстия для крепежа. Загибаются лапки перпендикулярно большей стороне согласно чертежу.
8. В зонтике сверлятся отверстия для болтов 4–5 см от края. Лапки крепятся к зонтику болтами или заклёпками.
9. Сверлим отверстия под крепёж в диффузоре, предварительно наметив их прикладывая зонтик с уже прикрученными лапками.
10. Собираем воедино диффузор и зонтик.
11. Вставляем конструкцию во внешний цилиндр, сверлим отверстия напротив лапок и соединяем болтами или заклёпками.

Фотогалерея: поэтапное изготовление дефлектора

Вырезаем шаблоны из картона Собираем конус зонтика Загиб обечайки Сборка внешнего цилиндра корпуса Монтаж креплений зонтика Крепеж юбки Зонтик собран Зонтик уже прикреплен Соединение диффузора и внешнего цилиндра Дефлектор в сборе

Особенности применения

• Дефлекторы применимы к печам работающим с твёрдым топливом, за исключением вращающегося шарообразного.
• Применяются переходные патрубки для крепежа дефлектора для дымоходов, имеющих круглое сечение к квадратным или прямоугольным трубам.
• Дымоходы большого сечения (камин) крепятся дополнительными лапами из полосок стали для большей устойчивости.

Видео: самостоятельное изготовление дефлектора ЦАГИ

Совет: Дефлектор будет работать на полную силу в том случае, если будет сконструирован по определённым пропорциональным размерам. Установка дефлектора связана с высотными работами, безопаснее и легче это делать вдвоём и обязательно со страховкой. Если вам не по силам самостоятельная установка, то лучше пригласит профессионалов, имеющих опыт по установке этих полезных устройств.

Хорошая тяга в дымоходе — это прежде всего безопасность жильцов и значительно продлённый ресурс полезной работы отопительной системы дома. Сделав дефлектор своими руками вы значительно сэкономите семейный бюджет и приобретёте полезные умения.

Похожие записи: Увеличение тяги в дымоходе своими руками Как сделать дровяную печь своими руками Как сделать дымоход в бане своими руками – типы конструкций и советы по монтажу

Поделиться:

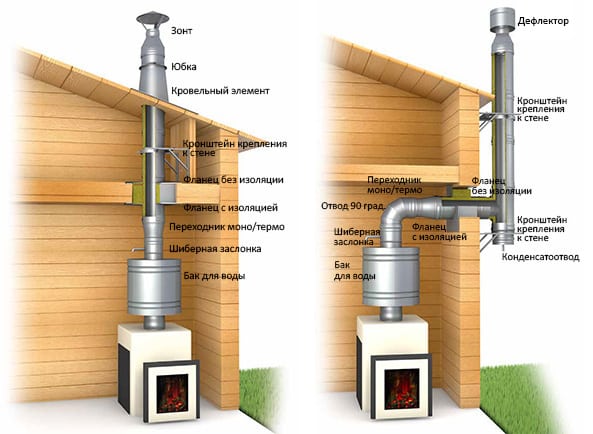

Можно ли устанавливать на дымоход

Установкой дефлектора незадачливые домовладельцы пытаются решить проблему недостатка тяги. Такое случается, когда дымоходная труба сделана неправильно – оголовок попал в зону ветрового подпора крыши, поднят на малую высоту либо сосед построил рядом высокое здание.

Лучший решение при недостаточной тяге — поднять дымоотвод на нужную высоту. Почему на оголовок нежелательно нахлобучивать различные насадки:

1. Запрещается ставить зонты и прочие вытяжные устройства на трубы, отводящие продукты горения газовых котлов. Это требования правил безопасности.
2. Печки и твердотопливные котлы при горении выделяют сажу, оседающую на внутренних поверхностях дымоходов и колпаков. Дефлектор придется чистить, особенно крутящийся.
3. Внизу правильно построенного дымового канала предусмотрен карман для сбора конденсата и лишней влаги. Закрывать трубу от осадков бессмысленно, достаточно прикрепить на конце сопло, защищающее утеплитель сэндвича.

Оголовки печных газоходов допускается оснащать зонтиками, но турбодефлектор там точно не нужен. Тема монтажа колпаков на дымоотводные каналы подробно раскрыта в отдельном материале.

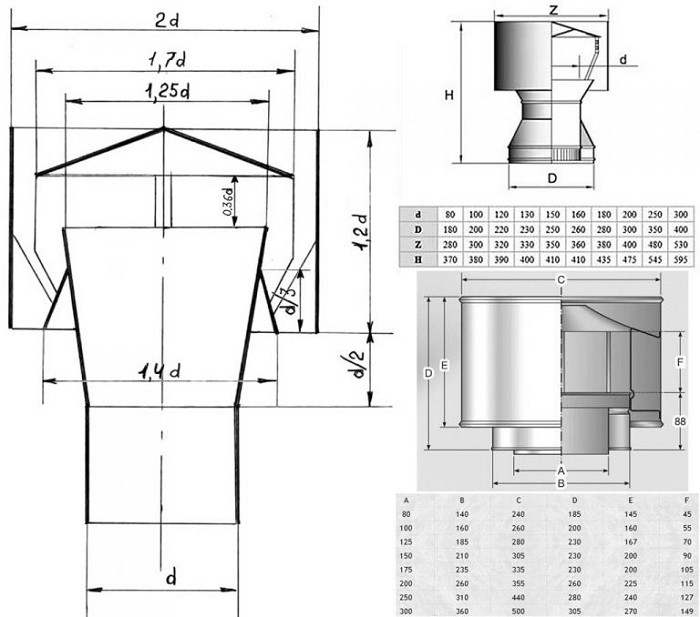

Подготовка чертежей и лекал

Сначала делаются чертежи. За основу берется диаметр дымохода (обозначается символом d). При расчете параметров изделия используется следующее соотношение параметров:

• размер широкой части диффузора – 1,25d;
• высота кольца – 1,2d;
• диаметр кольца – 2d;
• расстояние от узкой части диффузора до нижней кромки кольца – d/2;
• высота диффузора – d/2 + 1,2d;
• ширина зонта – 1,7d.

Необходимо сделать заготовки для таких деталей:

• диффузор;
• кольцо;
• входной патрубок;
• зонт.

Для изготовления лекала диффузора требуется расчет, из-за которого получается фигура с нужным контуром. Для этого следует воспользоваться методом создания усеченного конуса.

Берутся следующие данные, на которых будет производится расчет:

• диаметр дымохода – d1;
• диаметр окружности, на размер которой диффузор увеличивается в широкой части – d2;
• высота диффузора – H.

Имея лекало зонта работать проще. Требуется начертить круг с диаметром 1,7d. Потом – две линии радиуса, чтобы угол между ними был 30 градусов. Далее из картона вырезается лекало и ту область, которая находится между границами радиусов. Шаблоны для входного патрубка и внешнего кольца имеют прямоугольную формуи сделать их не сложно.

Порядок дальнейших действий:

• используя лекала, рисуются требуемые контуры элементов на металле. В местах нахлеста добавляется по 20 мм. Линии наносятся простым карандашом или мелом;
• ножницами по металлу вырезаются детали;
• ножовкой режутся на куски нужного размера металлические уголки или полосы – эти отрезки будут применяться для соединения частей конструкции;
• вырезанные элементы должным образом сгибаются, делают отверстия в местах нахлеста, а края крепят заклепками;
• далее конструкция собирается – детали в местах наложения сверлят и фиксируют;
• крепление к дымоходу осуществляется хомутом, сделанным из металлической полосы.

Нет записей по теме.

Особенности сборки дефлектора Григоровича

Если было решено собирать дефлектор Григоровича, вся конструкция дополняется обратным конусом. Получается, что один конус должен быть меньше другого на 4 сантиметра. Большим нужно делать защитный элемент. После того, как будут вырезаны эти детали, нужно приложить одну к другой и с внутренней стороны обвести на большем конусе размер меньшего.

После этого большую деталь нужно надрезать до линии обводки таким образом, чтобы на ней были 8 надсечек, которые располагаются на равном друг от друга расстоянии. Такие полосы служат вместо каких-либо креплений, стоит их загнуть.

Чтобы прикрепить к диффузору обратный конус лучше пользоваться шпильками. Изначально нужно просверлить три отверстия в обратном конусе по периметру всей окружности. В такие отверстия следует вставить по шпильке и зафиксировать гайками.

Верхняя часть диффузора, ее внешняя сторона — место, куда прикрепляются сделанные из металла петли, при помощи который конструкция обретет целостный вид.

Такое устройство по конструкции надежнее и в эксплуатации будет дольше.

Что такое флюгер и его виды?

Флюгер является старинным элементом декорирования, а также прикрывает трубу дымохода, защищая ее от проникновения осадков: дождя и снега. Закрепленный флюгер на дымник придаст крыше эстетичность и завершенность внешнего вида. Он представляет собой конструкцию из металла, состоящую из флажка и противовеса.

Флюгер, установленный на дымоходной трубе, завершающий штрих. Купол на дымоходе — защита, флюгарка — декор

Принцип действия прост: противовес направляется в сторону, с которой дуют ветряные потоки, и флажок указывает на их направление. Традиция установки флюгарки пришла из Европы. Флажок сейчас является настоящим элементом декора. Он может быть выполнен в виде фигурки: птицы, зверька, человечка. На Руси самой популярной являлась фигурка с изображением петуха, так как народное придание гласило, что его голос способен отогнать бесов. Сейчас актуально изображение корабля, который считается символикой счастливой и удачной жизни. Лев же, в свою очередь, является символом огромной жизненной силы, благородства, справедливости, а также стремления продвижения вперед.

Флюгер-стрела — наверняка она вам уже хорошо знакома

Основные виды флюгеров:

• указывающий направление ветра. Он широко применяется в метеорологии. Несмотря на наличие множества современных приборов, флюгеры по-прежнему востребованы. Особое место они занимают в приморских городах, так как от направления ветра напрямую зависит функционирование портов. Реакция флюгера заметна даже при малейшем появлении ветряного потока и определяется даже тогда, когда иные устройства еще бессильны;
• Вильда. Это более современная модель флюгера, способная определить не только направление, но и силу ветра. Такая модель имеет пластину, закрепленную вертикально. Угол наклона показывает силу.

Рекомендуем изучить по данной теме также:Дефлектор на дымоход своими руками: чертежи и схемы

Флюгарка на дымоход имеет простую конструкцию и ее можно изготовить своими руками.

Совет! Процесс прост и не составит особого труда, главное строго следовать инструкции и ориентироваться на чертежи.

Читатели считают данные материалы полезными:

• Установка керамического дымохода своими руками, советы и рекомендации
• Ставим теплообменник на дымоход самостоятельно

Что лучше дефлектор ЦАГИ или турбодефлектор

По сравнению с ЦАГИ ротационные дефлекторы обеспечивают большую тягу даже при одинаковых габаритах. Еще одним преимуществом турбодефлектора является высокая эффективность.

При одинаковых размерах выходного патрубка, размеры дефлектора ЦАГИ значительно больше размеров вращающихся устройств. При диаметре воздуховода от 100 до 150 мм эффективность работы обоих устройств приблизительно одинакова, однако при увеличении проходного до 200 мм и более, соотношение размеров резко изменяется в пользу турбодефлекторов. Они имеют меньшую массу и в несколько раз компактнее.

Большой вес и габариты дефлекторов существенно усложняют монтажные работы при диаметре воздуховода начиная от 600 мм. Для сравнения, вращающийся устройство для вентиляционного канала диаметром 600 мм составляет от 12 до 15 кг и вполне может быть установлен одним человеком. Дефлектор для такого же воздуховода будет весить около 40 кг, а для его установки потребуется два человека.

Несмотря на приведенные выше преимущества ротационных устройств, дефлекторы ЦАГИ получили более широкое распространение. Это связано с доступной стоимостью изделий и простотой конструкции. Кроме того, такие устройства нередко изготавливаются самостоятельно, что позволяет сэкономить значительные средства.

Дефлектор ЦАГИ широко используются как в промышленном, так и в гражданском строительстве. Разработанная в центральном аэрогидродинамическом институте конструкция, за долгие годы зарекомендовала себя как эффективное и простое в эксплуатации устройство. Кроме того, многие владельцы частных домов самостоятельно изготавливают такие дефлекторы. При правильных расчетах и аккуратном выполнении работ, качество самодельных вентиляционных устройств не уступает заводским аналогам.

Конструкции для увеличения тяги

Прежде чем рассматривать вопрос о том, как сделать усилитель тяги дымохода своими руками, нужно познакомиться с ассортиментом тех устройств, которые используют для этой цели. Они могут быть как механическими, так и электрическими. К таким приборам относится:

• дымовой вентилятор;
• дефлектор;
• ротационная турбина;
• флюгер.

На выбор устройства влияет несколько факторов. Всегда принимают во внимание конструкцию дымохода, высоту его участка, расположенного над кровлей, а также тип, мощность отопительного прибора. Нередко приходится учитывать соседние здания. Если поблизости есть высокие дома, то может потребоваться максимально эффективное оборудование, изготовленное на заводе.

1. Дымовой вентилятор. Электрический прибор не всегда является оптимальным вариантом именно для этой цели. Например, он будет «излишеством» для небольших печей и не слишком мощных котлов. Необходимость обеспечить прибору питание от сети относится к большим недостаткам этого варианта, поэтому такое решение не слишком популярно.
2. Дефлектор. Работа этого прибора основана на эффекте Бернулли, заключающегося в том, что при уменьшении диаметра канала и увеличении скорости ветра в трубе создается разреженность, которая способствует усилению тяги. Стандартный прибор состоит из верхнего цилиндра, нижнего стакана и колпака-конуса.
3. Ротационная, или роторная турбина (турбовент). «Специализация» этой конструкции — газовые отопительные приборы. Вращаясь, прибор способствует созданию разреженной области на верхнем участке канала. Его недостатком является невозможность работы в те дни, когда на улице стоит полный штиль.
4. Флюгер (флюгарка). Этот вариант всем известен, но в случае дымохода эта конструкция сильно отличается от обычной. Она защищает канал от дождя и порывов ветра, который препятствуют выходу дыма. В этих устройствах предусматривается дополнительный элемент — заслонка, регулирующая потоки.

Создать усилитель тяги дымохода своими руками можно, но далеко не каждый. Понятно, что электрический вентилятор не самый лучший выбор, скорее, наоборот. Ротационная турбина также довольно сложна для самостоятельного изготовления, потому что имеет большое количество различных деталей.

Принцип работы и устройство

В основе работы лежит закон Бернулли верный для жидкостей и для газов. При движении газов в канале с уменьшающимся поперечным сечением их скорость возрастает, а давление, оказываемое на границы канала, снижается, возникает разряжение. Если есть связь между окружающим пространством и зоной разряжения, то быстрый поток увлекает за собой, вещество извне.

Дефлектор – это устройство, которое обеспечивает обтекание воздухом или прохождение его через сужающийся канал, при котором появляется зона разреженности непосредственно возле устья дымохода. В область разряженного газа начинают всасываться газы, выходящие из дымохода. В результате ветер, который мог бы вызвать подавление тяги, наоборот начинает ее увеличивать.

Можно добиться 20% прироста тяги даже с самым простым по конструкции дефлектором. Для печей и котлов на твердом топливе это означает лучшее прогорание угля, дров или брикетов, лучшую отдачу теплоты и в результате повышенное КПД установки. Устраняются проблемы, связанные с затуханием пламени или возвратом отработанных газов внутрь помещения.

Устройство дополнительно препятствует попаданию мусора, снега и дождя в канал. Частично это обусловлено наличием корпуса дефлектора, частично тем, что поддерживаемая тяга противодействует засорению.

Конструкция никак не регламентируется. Любая конструкция, которая не вызывает дополнительного сопротивления и создает разряжение в устье дымохода, повышает тягу оправдывает свою эксплуатацию. Существует несколько типов дефлекторов, которые получили распространение за счет своей практичности и надежности:

• Дефлектор ЦАГИ
• Тарельчатый дефлектор, Astato
• Круглый «Волпер»
• Дефлектор Григоровича
• Н-образный дефлектор

Каждый из перечисленных типов отлично справляется с поставленными задачами. Отличиями являются габаритные размеры и восприимчивость к ветру различных направлений. Недостаток практически всех видов – в отсутствии ветра они сами оказывают сопротивление тяге.

Подобным образом действуют еще несколько устройств: турбовинтовой оголовок (вращающийся дефлектор) и флюгер с экраном.

Изготавливается дефлектор из оцинкованной стали, меди и нержавейки. Главное требование – это высокая стойкость к коррозии, ведь устройство будет устанавливаться на дымоход, где проводить ремонтные работы будет чрезвычайно сложно, особенно при работающем котле отопления или печи.

Для вентиляционных каналов, где исключены высокие температуры, могут использоваться полимерные материалы, или полимерные покрытия для металлических конструкций.

Что представляет собой дымоход из кирпича и где он используется

Дымоходы служат для отвода газообразных продуктов горения в печах, каминах и отопительных котлах. Дым, угарный газ и сажа под действием тяги выносятся из топки в трубу и выводятся наружу. По ходу движения они остывают, отдавая тепло в стены дымохода.

Для отвода продуктов сгорания из кирпичной печи нужно возводить дымоход из того же материала, т. е. из кирпича

В отличие от металлических труб, дымоход из кирпича имеет:

1. Более высокий коэффициент теплоёмкости. Из-за этого эффективность таких дымоходов выше. Накапливая тепло внутри себя, кирпич постепенно отдаёт его внутрь жилого помещения, тем самым продлевая время нагревания воздуха.
2. Высокую термическую стойкость. Температура газов в результате сгорания топлива доходит до 800 оС. Металлические дымоходы, разогреваясь до такой температуры, со временем «прогорают», деформируются, на стенках образуется водный конденсат. Смешиваясь с сажей, вода превращается в агрессивный химический реагент.
3. Разнообразие архитектурных форм. Кирпичная труба органично вписывается в стиль строения, придаёт ему дополнительное оформление. Массивность дымоотвода делает трубу устойчивой к механическим повреждениям, мало подверженной воздействию стихийных атмосферных явлений. Металлические трубы, напротив, необходимо тщательно закреплять, в некоторых случаях даже применять растяжки.

Но у кирпичного дымохода существует также и довольно значительный минус. В дачных домах и загородных коттеджах нет возможности складывать трубы цилиндрической формы, которые являются идеальными для прохождения раскалённых газов. Внутренне сечение квадратной или прямоугольной формы создаёт препятствия для истечения дыма. Вследствие этого на внутренних стенках быстро образуется слой нагара, который уменьшает тягу. Соответственно, их приходится чистить чаще, чем металлические.
