Как вязать арматуру на фундамент вручную

Необходимость армирования

Внешне твердый и прочный бетонный столб, оказавшись в фундаментной конструкции и подвергнутый нагрузочным воздействиям, превращается в колкую субстанцию.

Имея огромный запас прочности, бетонный столб разрушается за долго до набора предельной прочности, и причиной этого является неравномерное распределение нагрузки от сооружения.

Чтобы избежать этого, рекомендуется выполнять армирование столбов фундамента. Данная мера позволит:

• максимальную часть особо важных напряжений переносить в глубокие бетонные слои и распределять их главным образом не на камень, а на арматурный каркас;
• металлические арматурные прутья отлично соединяют основные элементы фундаментной конструкции – опорные столбы и ростверок;
• эксплуатационный период армированных столбов увеличивается в разы по сравнению с простыми бетонными опорами.

Применение армирования в некоторых ситуациях помогает избегать негативных последствий, связанных с разрушением столбов. Обрушение происходит не скачкообразно – конструкция расползается медленно и пластично.

Расчет арматуры столбчатого фундамента

Прежде чем приступать к строительству, в обязательном порядке нужно произвести все необходимые расчеты фундамента. Многие принимают решения для расчетов пригласить специалистов, но можно и все необходимые операции произвести самостоятельно. При правильных расчетах ваш дом будет стоять прочно и надежно.

Что касается столбчатого фундамента, он представляет собой довольно простую конструкцию, состоящую из столбов, которые погружаются в землю на определенную глубину и балок, которыми фиксируются те самые столбы. Такая конструкция имеет широкое применение в строительстве одноэтажных или двухэтажных домов. Кроме того, такой вариант строительства на порядок дешевле своих аналогов.

Основным элементом в создании прочного фундамента является арматура. Для того, чтобы правильно вычислить необходимое для строительства количество арматуры, необходимо учитывать такие факторы, как тип фундамента, уровень нагрузки и грунт. Кроме того, во внимание берется и вес постройки.

Что касается армирования столбов, здесь подойдет ребристая арматура диаметром не больше 1 см. Количество прутьев необходимое для армирования столбцов составляет не больше пяти единиц.

Если один из столбов имеет высоту 1,5 метра, достаточным будет 4 стержня, которые укладываются не чаще, чем, через каждые 7 см. Высоту столба мы умножаем на 4 и получаем необходимое количество ребристой арматуры. Для определения гладкой арматуры, необходимо расстояние между единицами, т.е. 7,5 см умножить на 4. Так мы получаем необходимое количество материала на один слой. Затем уже полученное значение необходимо умножить на количество всех столбов фундамента.

Правила и схемы вязки арматуры

Наиболее полные рекомендации, как вязать вручную арматуру, приведены в пособии по проектированию от 2007 года НИИЖБ имени Гвоздева. Вязальная проволока должна соответствовать ГОСТ 3282 (выпускается с покрытием 0,2 – 6 мм и без него 0,16 – 10 мм), поскольку не всякая имеющаяся в хозяйстве домашнего мастера проволока после отжига становится мягкой, сохраняет прочностные характеристики.

Специалисты не рекомендуют применение пластиковых хомутов, так как при перемещении бетонов внутри опалубки соединения смещаются вместе со смесью. Для плитных фундаментов промышленность выпускает готовые сварные арматурные сетки, однако доставка их на объект обходится дороже, чем отдельных прутков.

Кроме того, торцы приходится усиливать П-образными элементами вручную. Поэтому для небольших объемов арматурных работ в индивидуальном строительстве вполне достаточно бухты вязальной проволоки, крючка и данной инструкции.

Технология, как правильно вязать арматуру, имеет следующую последовательность операций:

• от бухты отрезается кусок проволоки 20-25 см для диаметров стержней 8 – 16 мм;
• изгибается пополам, заводится под нахлест прутков по диагонали;
• жало крючка продевается в петлю;
• проволочный хомут натягивается;
• свободный край укладывается на ложе крючка;
• вращением жала инструмента создается скрутка в 3-4 оборота;
• после извлечения крючка свободные концы отгибаются внутрь каркаса;

Подобная технология подходит для всех фундаментов, отличаются лишь схемы расположения стержней внутри арматурных конструкций.

Важно! При использовании арматуры от 25 мм сварка стыков является обязательным условием. Связанные проволочными скрутками перекрестия в этом случае могут отламываться под тяжестью конструкционного материала.

Пошаговая инструкция

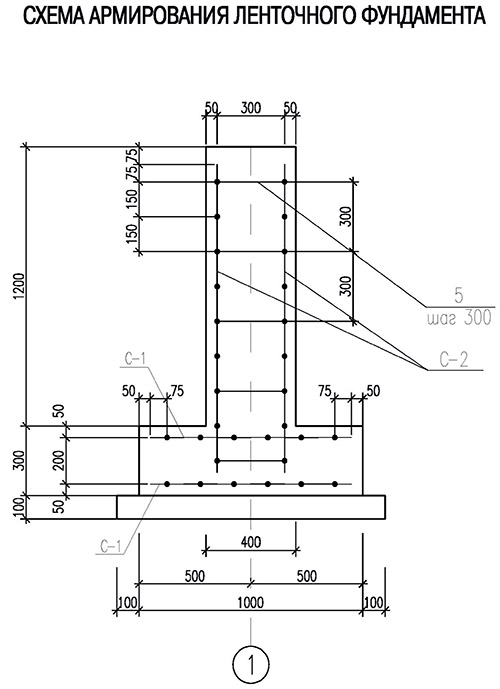

Начало правильного армирования ленточного фундамента

Для выполнения работ используется горячекатаная сталь периодического профиля классов А3 и высокопрочная проволока Вр. Выбор диаметров зависит от предполагаемой (проектной) нагрузки на основание. Монтажные работы ведутся непосредственно на строительной площадке.

После закупки и доставки материала на объект строительства, с ним необходимо сделать следующее:

• разложить по диаметрам;
• очистить от грязи;
• выровнять стержни (если требуется);
• нарезать заготовки заданного размера.

Готовые элементы собирают в единую конструкцию вязкой с нахлесткой. Арматурный пояс представляет собой два ряда вертикальных металлических стержней, соединенные горизонтальными.

Укладка готового арматурного каркаса

Прежде чем приступать к монтажу блоков из арматуры, необходимо установить опалубку. Далее устанавливается два пояса: нижний (над землей) и верхний. Каждый слой заливается бетоном.

Сам процесс выполнения работ состоит из следующих стадий:

• вбить в грунт фиксаторы (куски стержней) в нижней части фундамента для образования защитного слоя бетона;
• последовательно, уложить все блоки каркасов;
• все стыки узлов соединить вязальной проволокой;
• провести выверку установленных элементов.

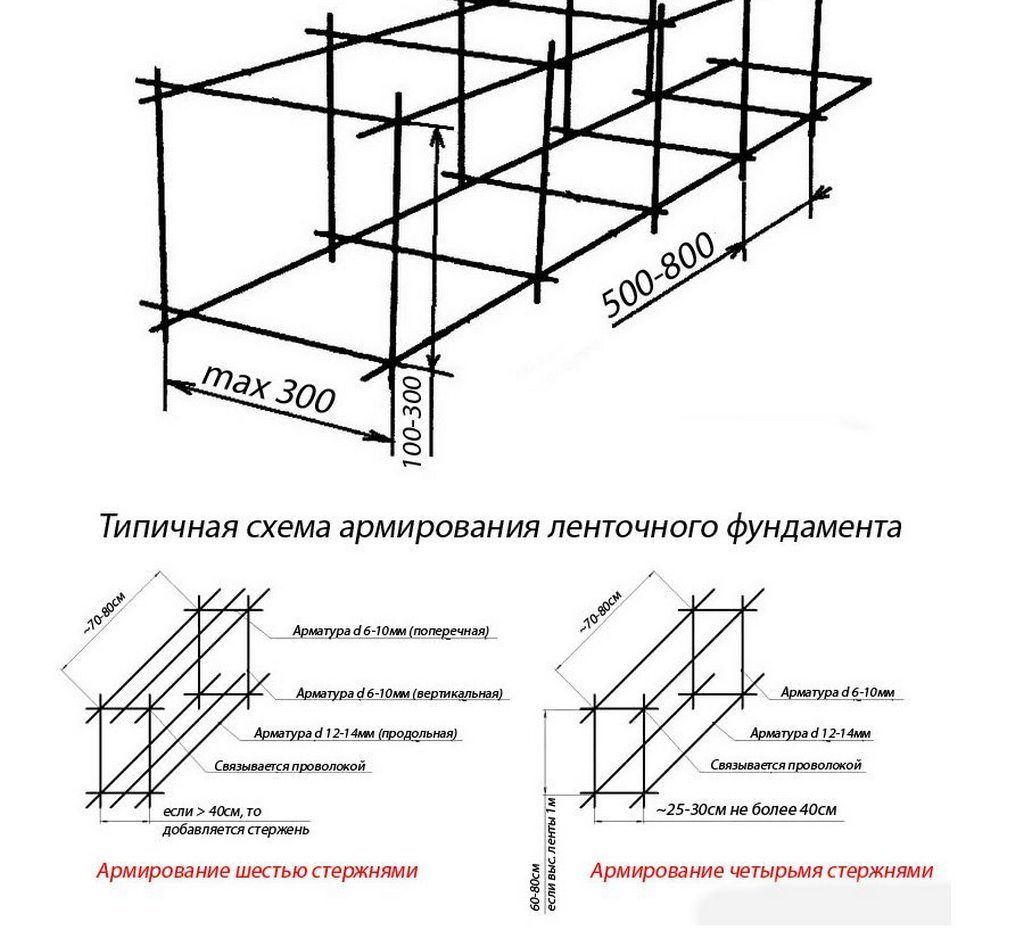

Вязка стального остова

Оптимальным вариантом считается ленточный фундамент, армированный по прямоугольнику или квадрату. Это объясняется возможность легко определить и установить оси. Вязка – процесс трудоемкий, но считается эффективным.

Работы производятся, вручную, с помощью специального крючка или плоскогубцами.

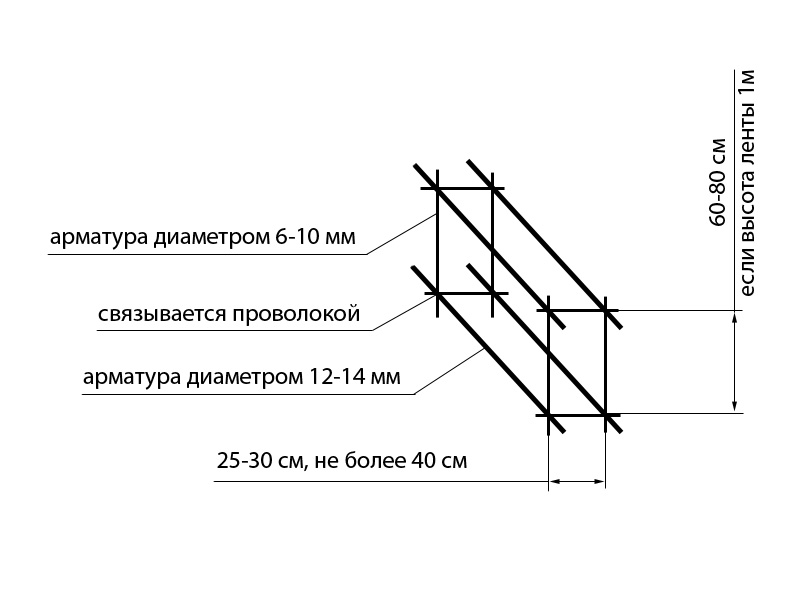

Для большей устойчивости, армирующий каркас соединяют клеточкой, при этом углы располагают под углом 90 градусов.

Режется кусок проволоки, длинной до 30-50 см, складывается по центру и прикладывается к месту соединения. Затем, в образовавшуюся петлю, продевается крючок, в нее вводятся концы прутьев, которые впоследствии выворачиваются до упора, образуя прочное скрепление.

Существует другой способ вязки – с помощью механических инструментов: шуруповерта (специальная насадка) и электрического крючка. В данном случае технологический процесс значительно ускоряется.

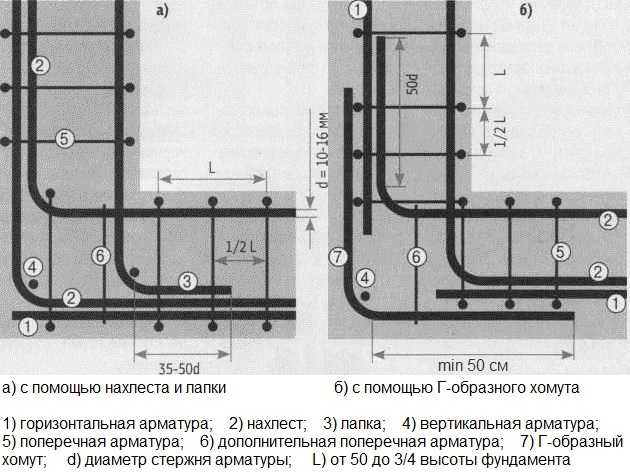

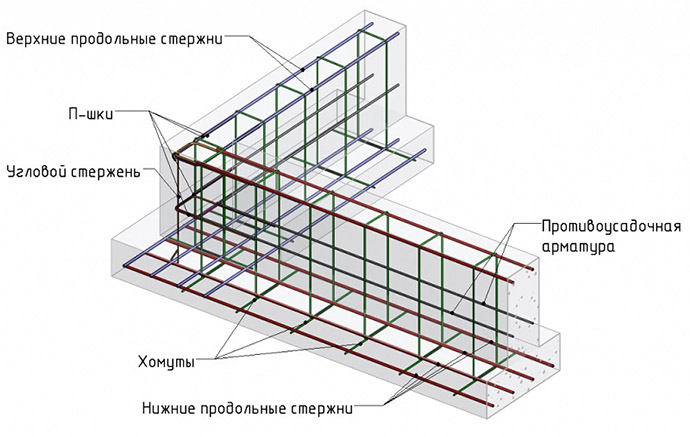

Сложнее выполнять работы по армированию на торцах фундамента. Здесь желательно использовать гнутые прутья, которые надежно соединяют примыкающие. Заготовки крепят в блок посредством жгутов (хомут), а в местах стыка монтируются усиления (П или Г- образной формы).

Загибание арматуры и укладка в нахлест, с помощью хомутов, на расстояние от угла до 1 м значительно повышает прочность будущей here

Полезные советы и рекомендации по тому, как вязать арматуру в ленточном фундаменте

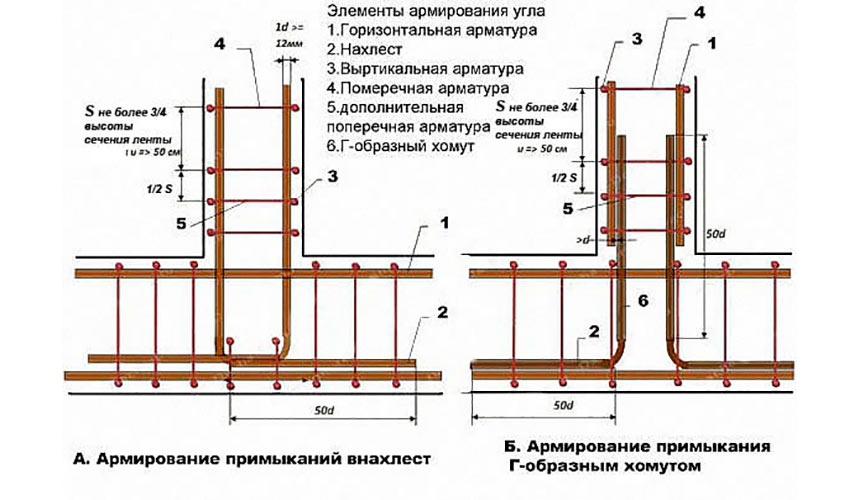

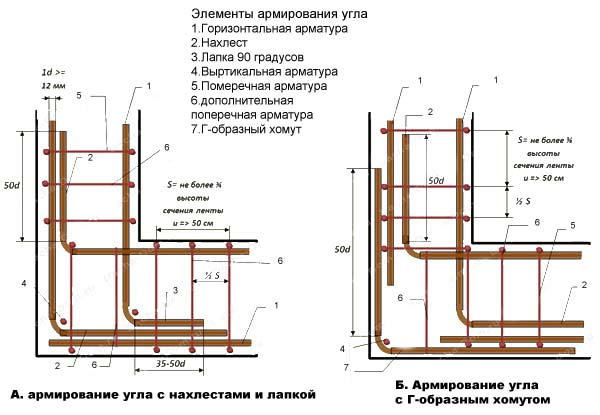

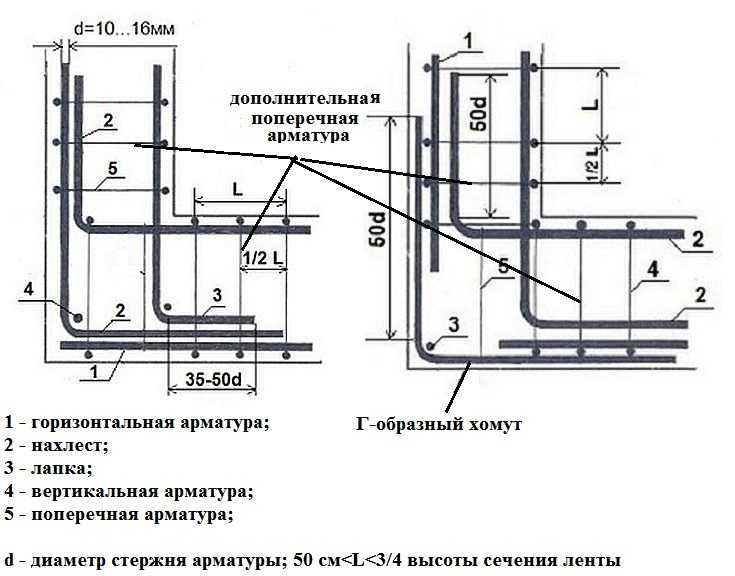

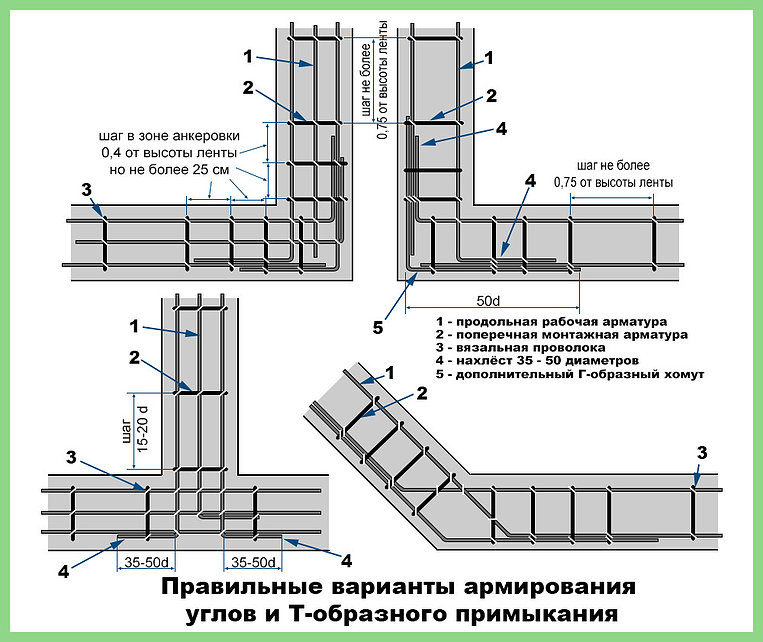

• Следует особое внимание уделить армированию углов здания, т.е. на этих участках основание несет нагрузку в несколько направлений.
• Чтобы избежать попадания влаги, стержни не должны соприкасаться близко с опалубкой и грунтом.
• Для изготовления изделий применяется металл высокого качества, без ржавчины и не бывший в использовании.
• Не рекомендуется «доращивать» уже готовый каркас. На любое дополнение должен быть расчет.
• Требуются практические навыки для вязки арматуры.
• В процессе работы можно чередовать разные способы соединения узлов каркаса.
• Вязать арматуру только при наличии нахлестов.

Выбор арматурных стержней

Для изготовления арматурного каркаса в конструкции монолитного фундамента используется лишь арматура с маркировкой класса А400, устаревший вариант маркировки такой арматуры AIII, причём использовать прутья, относящиеся к классу ниже указанного, категорически запрещено.

Во время выбора арматуры не лишним будет ориентироваться в такой маркировке и знать визуальные отличия арматурных прутьев друг от друга в зависимости от классов:

• для класса А240 или AI характерна гладкая поверхность;

  Арматура А240.

• для А300 или AII характерен периодический профиль, который имеет кольцевой узор;

  Арматура А300.

• класс А400 или AIII – это разновидность, которая подходит для проведения армирования бетонной конструкции монолитного фундамента. Она имеет профиль серповидного типа, иными словами называемый «елочкой».

Этапы работ

Строительство опорно столбчатого фундамента проходит в несколько этапов:

1. Уборка мусора на участке и разметка территории.
2. Снятие слоя почвы.
3. Укладка песчаной подушки на дне образовавшегося котлована.
4. Разметка мест обустройства опор.
5. Выкопка ямок для столбов.
6. Засыпка песка, заливка бетона, устилание слоем рубероида на дне шурфа.
7. Заливка пространства между столбиками бетоном.
8. Создание ростверка.

Здание можно начинать строить через неделю после возведения фундамента.

Конечно, это основные этапы строительства. На самом деле, каждый из них таит массу нюансов. Из столбов должна выступать пруты, чтобы получить возможность связать их с арматурой ростверка. Он может иметь разное размещение: вровень с поверхностью земли, над ней, заглубляться в грунт. В зависимости от размещения ростверка обустраивается опалубка.

Необходимость армирования и требования

Армирование фундамента является монтажным процессом, позволяющим равномерно распределить вертикальное давление со стороны здания на заглубленный контур, а дальше — на грунт. Как правило, оказываемая на основание нагрузка различается по месту. Причины этого кроются в конструкции помещений, пристройках, мебели, цементных стяжках, установке тяжелой бытовой техники.

Бетон имеет высокие показатели сопротивления на осевое сжатие и слабые — на растяжение. Металлические пруты отличаются эластичностью и передают это свойство фундаменту. В свою очередь, застывшая смесь защищает железо от коррозии и удерживает его в статическом положении.

В процессе эксплуатации составные части фундамента выполняют разные по физическим свойствам задачи, направленные на достижение необходимых свойств опорной системы. Бетон противостоит сжатию, а сталь обеспечивает его деформацию в допустимых расчетами пределах. Правильное проектирование позволяет уменьшить объем земляных работ и расход раствора. Это уменьшает расходы и снижает вес основания.

К армированию предъявляются следующие требования:

• достаточный запас прочности, чтобы противостоять дополнительным нагрузкам, которые могут возникнуть в процессе эксплуатации строения;
• расположение остова так, чтобы он не препятствовал правильной подаче бетонного раствора в опалубку;
• вязка с шагом, соответствующим толщине контура;
• укладывать секции нужно так, чтобы по окончании заливки железо не выступало из фундамента;
• обязательная обработка железа против коррозии, так как ржавчина способна разорвать бетон;
• жесткое соединение всех фрагментов, независимо от места их расположения.

Технология армирования проверена столетиями. Благодаря ее внедрению срок службы зданий и сооружений удалось увеличить в 3-4 раза.

Причины армирования

Армирование проводят в целях компенсации действующих на фундамент нагрузок.

Армирование – важнейший этап строительства

Для устройства фундамента применяется высокая марка бетона, чтобы избежать разрушения структурной целостности.

Стальная арматура

Стальной прут превращает обычный бетон в железобетон. Основа приобретает наивысшую устойчивость к нагрузкам, снегу.

Ленточная основа — монолитная железобетонная рама.

Грунтовые воды

Грунт, на котором возводится фундамент, достаточно неоднороден. Влияют:

• скачущее атмосферное давление;
• трава;
• снег;
• воды (грунтовые);
• влага.

Когда почва движется, это действует на фундамент. На нижнюю часть влияет растяжение, на верхнюю – сжатие.

Стальной прут, сохраняя целостность, выдерживает в десять раз больше нагрузок, чем обычный бетон.

Сталь – достаточно гибкий материал, склонный к удлинению. Соединяясь воедино, сталь с бетоном справляются с существующими нагрузками.

Иногда, армируется только нижняя часть фундамента, залитая бетонной смесью в вырытую для заливки траншею. Обуславливается нагрузкой сооружения, не позволяющей прогибаться балке.

По мнению строителей, подход неверен, не учитывается подъемная сила намокающего, расширяющегося грунта, сила морозного пучения, когда вода в грунте замерзает.

Возникшая нагрузка намного больше, чем нагрузка, предоставляемая постройкой. Возникает растяжение в верхних частях основания. Ведет к разрушению структуры фундамента.

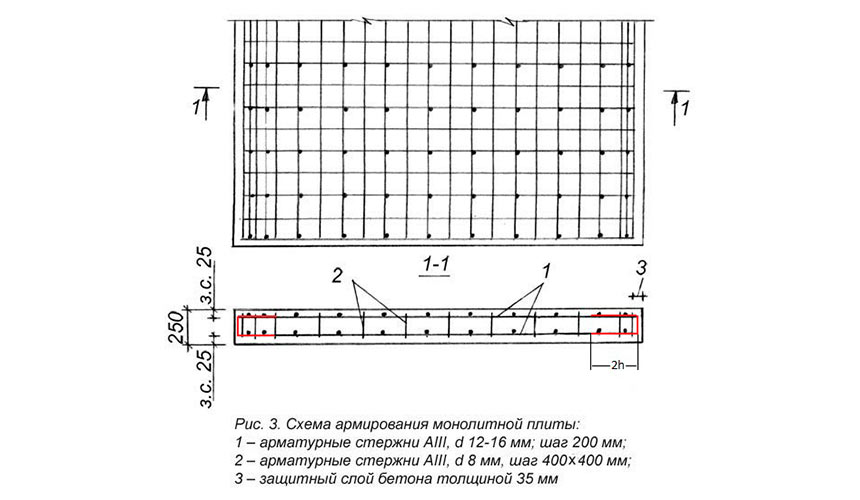

Проектирование армирования в монолитном плитном фундаменте

Производится по той же методике и с помощью значений той же таблицы, что и для ленточных фундаментов, за исключением нескольких нюансов, которые нужно обязательно учитывать: Монолитные плиты армируются каркасом из двух арматурных сеток, все стержни в которых являются рабочими; Для определения минимальной площади рабочих продольно и поперечно лежащих стержней необходимо принимать во внимание соответствующие им площади сечения фундаментной плиты. Для заливки плит не используется рабочая арматура диаметром менее 12 мм., а конструктивная вертикальная – менее 6 мм.; Шаг рабочих стержней в сетке составляет обычно 20х20 см. Толщина заливаемой плиты напрямую зависит от передаваемой на неё нагрузки от здания, но не рекомендуется изготавливать такой фундамент толщиной менее 20 см. Обычная для среднего размера частных домов толщина плитного фундамента – 25-30 см.; При подсчёте объёмов закупаемого материала необходимо учесть длины арматурных выпусков для последующей заливки стен подвала;

Крепление стержней между собой лучше проводить при помощи вязальной проволоки, что обеспечивает уверенную совместную работу арматурных стержней и бетона как в продольном, так и поперечном направлении. Арматурный каркас нужно собирать с учётом обеспечения защитного слоя бетона толщиной не менее 25 мм. сверху и снизу. Несоблюдение этого правила может вылиться в коррозию арматуры под воздействием грунтовых вод.

Какую арматуру лучше всего использовать для армирования?

Ни одно армирование не проходит без арматуры, но чтобы металлический каркас получился прочным и качественным, необходимо не только соблюдать правила армирования, но и правильно подойти к выбору арматуры, в особенности, если фундамент выполняется своими руками. Так при выборе арматуры нужно обратить внимание на обозначения:

• Индекс С – данный показатель говорит о том, что арматурный прокат – свариваемый.
• Индекс К – данный показатель говорит о том, что арматура довольно стойкая к коррозии метала и не растрескивается под воздействием напряжения.

В случае если выбранная арматура не содержит ни одного из этих показателей, то от ее использования лучше отказаться, поскольку она не подходит для фундамента и не будет залогом качественного основания.

↑ Какие материалы используют в армировании

↑ Соединительные материалы

Под ленточный фундамент арматуру вяжут с помощью таких материалов:

Для вязки арматуры используют и сварку. Имеет данный способ соединения, как преимущества, так и недостатки. Идеально данный вариант вязки подходит для соединения между стержнями, особенно большого диаметра. Но для выполнения таких соединений потребуется сварщик с хорошим навыком. Процесс вязки быстрый, но сварные швы создают жёсткое соединение. Его плотность отличается от основного металла и соединение подвержено коррозии. Когда нагрузка меняется, соединение лопается, что приводит к уменьшению прочности основания.

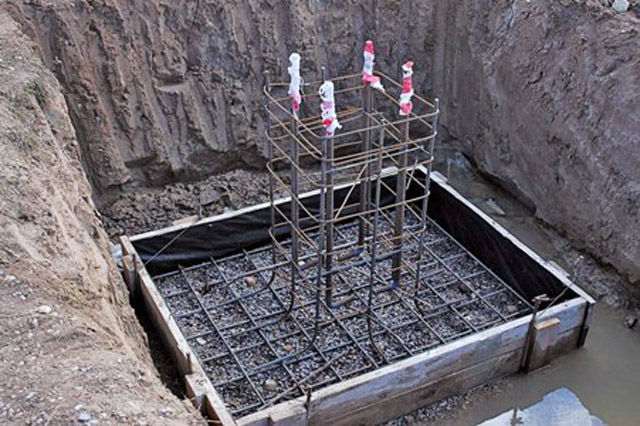

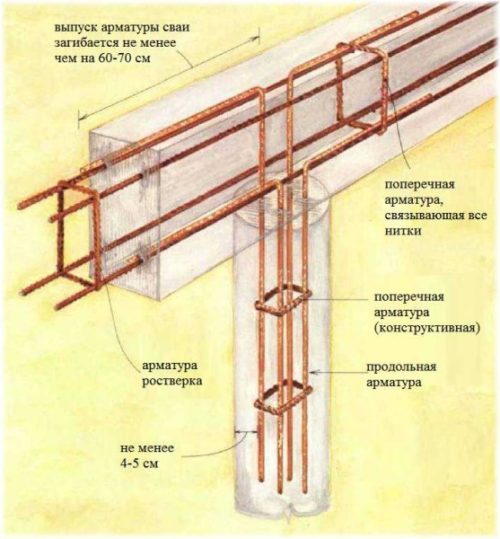

Как армировать фундамент столбчатой конструкции

Столбчатый фундамент — это вкопанные в грунт столбы различной формы, расположенные в местах, где пересекаются стены, а также в пролетах. Их нижнюю часть называют основанием, верхнюю — оголовком. Оголовок должен быть идеально ровным, располагаться от 40 до 50 см над грунтом (на него возводятся стены). Этот вид фундамента можно использовать практически в любом грунте (кроме пучинистого), он менее затратный, чем ленточный, легко монтируется собственными силами.

Столбы для фундамента можно брать круглые, квадратные или прямоугольные. Опалубка строится:

• из досок толщиной не менее 4 см,
• ДСП,
• фанеры,
• железа.

При круглом сечении вместо опалубки можно использовать трубы длиной 2−2,5 м, с диаметром 10−20 см. Скважины круглой формы высверливаются ручным буром. Для армирования достаточно двух вертикальных прутьев с ребрами, перевязанных в трех или четырех местах монтажной проволокой.

Столбы квадратной формы можно сделать не только с одинаковым, но и с различным сечением на концах (в виде ровного параллелепипеда или с расширенным основанием). Расширение увеличивает показатели несущей способности и сопротивляемости деформациям при промерзании грунта. Для установки столбов квадратной или прямоугольной формы роются ямы и монтируется опалубка, задающая форму столба. Перед заливкой бетонной смеси на дно устанавливается гидроизоляция и монтируется арматура из вертикальных прутьев, перевязанных проволокой.

Угол стыковки арматуры необязательно должен быть 90 градусов. Главное, чтобы не нарушалась общая картина армирования фундамента, схема, которая соответствует проекту. Армирование углов ленточного фундамента производится аналогично армированию основной конструкции.

Для заливки можно использовать стандартную бетонную смесь (марка В25) или добавить в нее бутовый камень или плитняк средних размеров. Смесь заливается постепенно, примерно по 20 см, чтобы предотвратить скопление воздуха. После затвердения бетона опалубка демонтируется, столбы засыпаются грунтом.

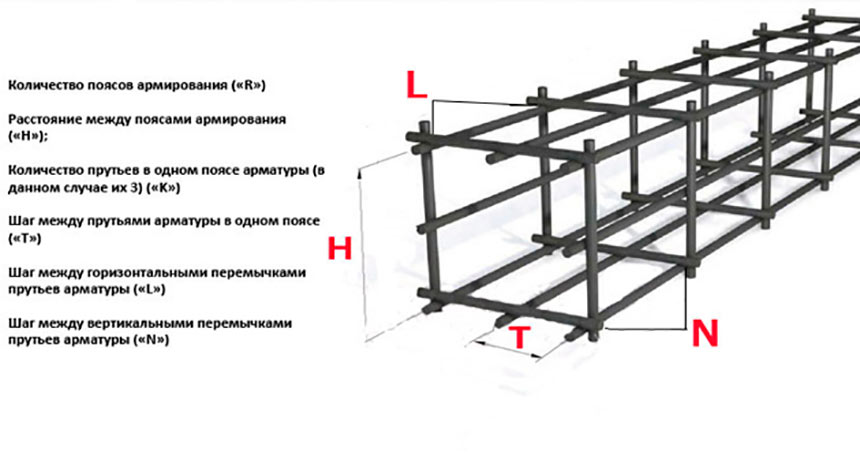

Расчет количества арматуры

В качестве примера представлен монолитный бетонный ростверк длиной 8 м, шириной 6 м, толщиной 400 х 400 мм. Для армирования понадобится два продольных пояса по 3 стержня в каждом. Понадобятся металлические пруты сечением 14 мм класса А3. Расстояние между ними должно быть 100 мм, с учетом того, что по 50 мм с каждой стороны занимает слой бетона.

Для монтажа перемычек понадобятся пруты сечением 11 мм, класса А1. Устанавливают их на расстоянии 200 мм друг от друга.

Формула расчета:

1. Вычисляют длину стержней в верхнем продольном ряду. Определяют длину всего ростверка. Для этого складывают длину всех четырех его сторон: (8*2) + (6*2)= 16 +12 = 28 м. Так как используют по три стержня в ряду, полученное число умножают на три: 28 м * на 3 шт. = 84 м. Так как нужно заложить два ряда, полученное значение умножают на два: 84 * 2 = 168 м арматуры понадобится для монтажа двух продольных рядов.
2. Выполняют расчет перемычек на оба контура ростверка. Их располагают на расстоянии 200 мм друг от друга. Длина перемычек будет составлять 300 мм. Рассчитывают количество по формуле: (30/0.2) *2 = 300 шт. Вычисляют длину металлических прутьев: 300 *0,3 = 90 м.

В ростверке, в котором толщина со всех сторон одинаковая, вертикальных перемычек понадобится столько же, как и поперечных.

Понадобится 168 м металлических стержней класса А3 и 180 м прутьев класса А2.

Более прочные соединения получаться, если скреплять арматуру между собой проволокой, а не сваркой. На каждое соединение расходуется около 40 см проволоки. Определяют ее количество по формуле: (30/0,2) * 4 = 600 шт. по 0,4 м = 240 м.

Столбчатый фундамент своими руками: пошаговая инструкция

Чтобы сделать качественный столбчатый фундамент своими руками, нужно знать пошаговую инструкцию. Только при условии соблюдения всех технологических моментов вы сможете построить действительно надежное и долговечное основание для определенного строения.

Столбчатый незаглубленный фундамент

Подобный тип основания сооружается на непучинистых и слабопучинистых почвах. Фундамент можно сооружать из различных материалов (бетон, бутобетон, кирпич), но обычно применяются бетонные блоки размерами 400×200×200 мм. Оптимальный шаг между отдельными опорами составляет 1,5-2,5 м.

Рисунок 9. Конструктивная схема незаглубленного столбчатого фундамента из бетонных блоков

Пошаговая инструкция по устройству:

1. Подготовительные работы – очистка площадки и разметка расположения столбов.
2. Снятие верхнего слоя почвы и устройство песчаной подушки толщиной не менее 150 мм с последующим тщательным уплотнением.
3. Кладка столбов – каждая опора выкладывается минимум в 2 ряда из 4 блоков с обеспечением их перевязки между собой. Для этого применяется стандартный цементно-песчаный раствор. Открытую часть столбов дополнительно рекомендуется оштукатурить.
4. Гидроизоляционные работы – горизонтальная поверхность опорных столбов (где они будут соприкасаться с обвязкой) обязательно гидроизолируется с использованием рулонных или обмазочных материалов.

Техника устройства рассмотрена в следующем видео:

Мелкозаглубленный столбчатый фундамент

Основания этого типа чаще сооружаются с использованием труб (асбестоцементных, пластиковых канализационных, металлических) в качестве несъемной опалубки. Основную нагрузку будет воспринимать железобетонный столб, поэтому материал несъемной опалубки особой роли не играет.

А вот диаметр труб нужно подбирать уже с учетом предполагаемых нагрузок:

• для небольших строений типа беседок, террас будет достаточно сечения 100 мм;
• для более тяжелых построек (дома из бревна и бруса) нужны трубы диаметром 250-300 мм.

Рисунок 10. Применение пластиковых канализационных труб в качестве несъемной опалубки для столбчатого основания

Общая последовательность действий при сооружении:

1. Подготовка площадки – очистка, снятие верхнего слоя почвы, выравнивание и разметка.
2. Бурение отверстий – удобно использовать ручной бур для этих целей. Глубину нужно обеспечить примерно на 200 мм больше расчетной для обустройства песчаной подушки.
3. Создание песчаной подушки – для лучшего уплотнения песок смачивается водой и тщательно трамбуется.
4. Настил рубероида на дно песчаной подушки во избежание впитывания цементного молочка из бетонной смеси.
5. Монтаж труб в отверстия – после установки они выставляются по уровню и распираются деревянными колышками между стенками скважины. При использовании асбестоцементных изделий перед установкой их рекомендуется дополнительно обработать битумной мастикой.
6. Армирование конструкции – для этого применяется рифленая арматура сечением 12-16 мм для вертикальной установки и 6-10 мм для связывания вертикальных прутков между собой в единый каркас.
7. Заливка бетона примерно на половину трубы или 400-500 мм с последующим ее подъемом на 150-200 мм для создания подобия подошвы в нижней части столбов, которая будет более эффективно противостоять пучению, чем обычные опоры.
8. Бетонирование труб до верха.

Рисунок 11. Устройство столбчатого фундамента из асбестоцементных труб

Продолжать строительство можно после набора бетоном проектной прочности – т.е. примерно через 2-3 недели после заливки.

В следующем видеоматериале показан процесс бетонирования столбов с применением пластиковых труб для последующего строительства веранды:

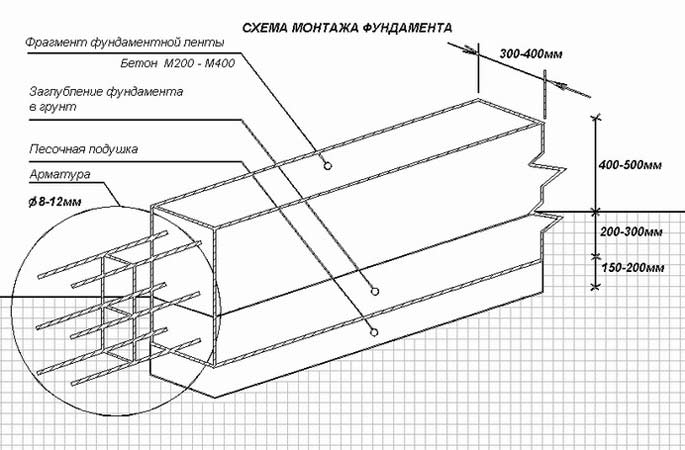

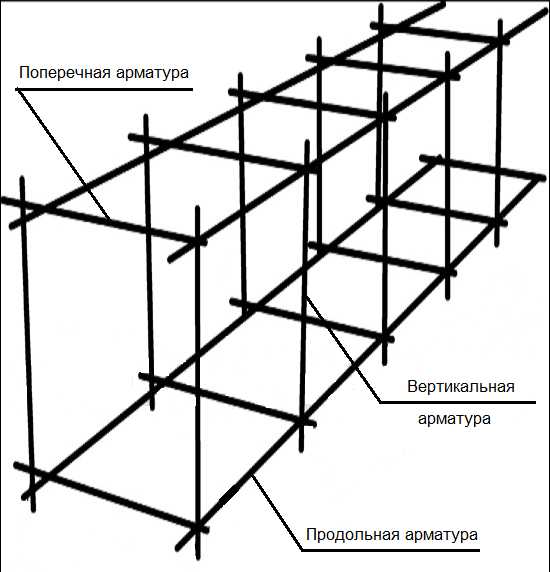

Технологии сборки арматуры для ленточного фундамента

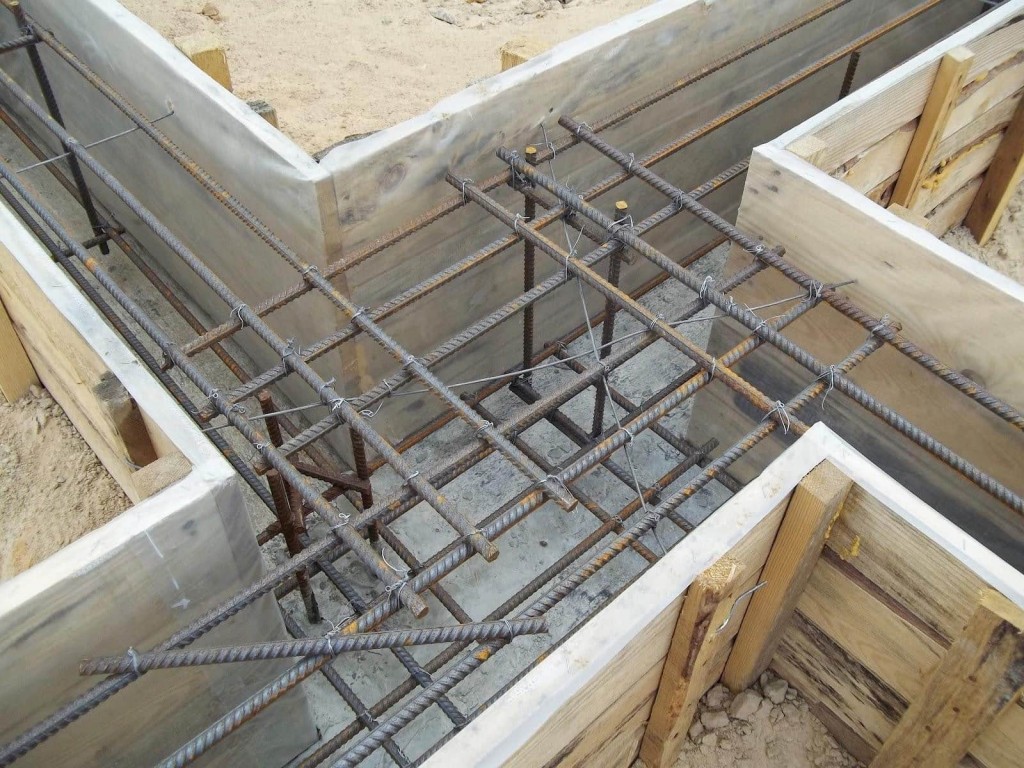

Армирование ленточного фундамента своими руками начинается после установки опалубки. Есть два варианта:

Оба вариант неидеальны и каждый решает, как ему будет легче. При работе непосредственно в траншее, нужно знать порядок действий:

• Первыми укладывают продольные прутки нижнего армопояса. Их нужно приподнять на 5 см от края бетона. Лучше использовать для этого специальные ножки, но у застройщиков популярны куски кирпичей. От стенок опалубки арматура также отстоит на 5 см.
• Используя поперечные куски конструкционной арматуры или сформованные контура, их фиксируют на необходимом расстоянии при помощи вязальной проволоки и крючка или вязального пистолета.
• Далее есть два варианта:
  • Если использовались сформованные в виде прямоугольников контура, сразу к ним вверху привязывают верхний пояс.
  • Если при монтаже используют нарезанные куски для поперечных перемычек и вертикальных стоек, то следующий шаг — подвязывание вертикальных стоек. После того как все они привязаны, привязывают второй пояс продольной арматуры.

Есть еще одна технология армирования ленточного фундамента. Каркас получается жесткий, но идет большой расход прутка на вертикальные стойки: их забивают в грунт.

• Сначала вбивают вертикальные стойки в углах ленты и местах соединения горизонтальных прутков. Стойки должны иметь большой диаметр 16-20 мм. Их выставляют на расстоянии не менее 5 см от края опалубки, выверяя горизонтальность и вертикальность, забивают в грунт на 2 метра.
• Затем забивают вертикальные прутки расчетного диаметра. Шаг установки мы определили: 300 мм, в углах и в местах примыкания простенков в два раза меньше — 150 мм.
• К стойкам привязывают продольные нитки нижнего пояса армирования.
• В местах пересечения стоек и продольных арматурин привязываются горизонтальные перемычки.
• Подвязывается верхний пояс армирования, который располагается на 5-7 см ниже верхней поверхности бетона.
• Привязываются горизонтальные перемычки.

Удобнее и быстрее всего делать армирующий пояс с использованием сформованных заранее контуров. Прут сгибают, формируя прямоугольник с заданными параметрами. Вся проблема в том, что их необходимо делать одинаковыми, с минимальными отклонениями. И требуется их большое количество. Но потом работа в траншее движется быстрее.

Как видите, армирование ленточного фундамента — длительный и не самый простой процесс. Но справиться можно даже одному, без помощников. Потребуется, правда, много времени. Вдвоем или втроем работать сподручнее: и прутки переносить, и выставлять их.

Онлайн калькулятор расчета размеров, арматуры и количества бетона монолитного ленточного фундамента

Онлайн калькулятор монолитного ленточного фундамента предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента. Для определения подходящего типа фундамента, обязательно обратитесь к специалистам.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП и ГОСТ Р 52086-2003

Ленточный фундамент представляет собой монолитную замкнутую железобетонную полосу, проходящую под каждой несущей стеной строения, распределяя тем самым нагрузку по всей длине ленты.

Предотвращает проседание и изменение формы постройки вследствие действия сил выпучивания почвы. Основные нагрузки сконцентрированы на углах.

Является самым популярным видом среди других фундаментов при строительстве частных домов, так как имеет лучшее соотношение стоимости и необходимых характеристик.

Существует несколько видов ленточных фундаментов, такие как монолитный и сборный, мелкозаглубленный и глубокозаглубленный. Выбор зависит от характеристик почвы, предполагаемой нагрузки и других параметров, которые необходимо рассматривать в каждом случае индивидуально. Подходит практически для всех типов построек и может применяться при устройстве цокольных этажей и подвалов.

• Проектирование фундамента необходимо осуществлять особенно тщательно, так как в случает его деформации, это отразится на всей постройке, а исправление ошибок является очень сложной и дорогостоящей процедурой.
• При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация
• Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта.

Общие сведения по результатам расчетов

• Общая длина ленты

— Длина фундамента по центру ленты с учетом внутренних перегородок.

• Площадь подошвы ленты

— Площадь опоры фундамента на почву. Соответствует размерам необходимой гидроизоляции.

• Площадь внешней боковой поверхности

— Соответствует площади необходимого утеплителя для внешней стороны фундамента.

• Объем бетона

— Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.

• Вес бетона

— Указан примерный вес бетона по средней плотности.

• Нагрузка на почву от фундамента

— Распределенная нагрузка на всю площадь опоры.

• Минимальный диаметр продольных стержней арматуры

— Минимальный диаметр по СП 52-101-2003, с учетом относительного содержания арматуры от площади сечения ленты.

• Минимальное кол-во рядов арматуры в верхнем и нижнем поясах

— Минимальное количество рядов продольных стержней в каждом поясе, для предотвращения деформации ленты под действием сил сжатия и растяжения.

• Минимальный диаметр поперечных стержней арматуры (хомутов)

— Минимальный диаметр поперечных и вертикальных стержней арматуры (хомутов) по СП 52-101-2003.

• Шаг поперечных стержней арматуры (хомутов)

— Шаг хомутов, необходимых для предотвращения сдвигов арматурного каркаса при заливке бетона.

• Величина нахлеста арматуры

— При креплении отрезков стержней внахлест.

• Общая длина арматуры

— Длина всей арматуры для вязки каркаса с учетом нахлеста.

• Общий вес арматуры

— Вес арматурного каркаса.

• Толщина доски опалубки

— Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.

• Кол-во досок для опалубки

— Количество материала для опалубки заданного размера.

Особенности армирования столбчатого фундамента

Повышение крепости и надежности фундамента достигается его армированием. Бетон выдерживает большие нагрузки на сжатие. Изгибные или растягивающие усилия даже небольшие, разрывают его.

На столб фундамента действуют такие нагрузки:

• на сжатие – вес здания;
• на разрыв – зимой пучение грунта сжимает стенки столба и отрывает его вверх от подошвы;
• на излом/сдвиг, зимой – горизонтальные подвижки грунта при замерзании или летом – сдвиг плотного слоя по водонасыщенному или слабому грунту.

Для нагрузок на сжатие не армируют, а воздействие от пучения грунта полностью устраняют, обернув столб тремя слоями полиэтилена или рубероида. Сдвиговая нагрузка возможна редко, но защищают от нее армированием.

Второй зоной армирования в столбчатых фундаментах, является ростверк. Армирование ростверка свайного фундамента производят только по его нижней и верхней поверхности с учетом толщины защитного слоя бетона.

Основные положения СНиП 52- 01- 2003

Основные положения СНиП 52-01-2003 касаются расстояния между горизонтальными ребрами стального каркаса и диаметра арматуры. Так, между продольными стержнями не должно быть меньше 25 см и больше 40 см.

Сечение стержней выбирают согласно числу продольных прутов. Для ленточного фундамента оно должно составлять не менее 0,1% от площади рабочего сечения основания. К примеру, если высота фундамента составляет 1 м, а ширина 0,5 м, площадь сечения должна равняться, приблизительно, 500 мм2.

Нагляднее о минимальном диаметре арматуры можно посмотреть в таблице примеров:

Армирование ленточного фундамента легко выполнить своими руками, достаточно соблюдать технологии и правильно выполнить расчет. Если это сделать самостоятельно затруднительно, лучше прибегнуть к помощи профессионалов. Ведь надежный и прочный фундамент-это цена и залог устойчивости всей постройки.

Подробнее об армировании ленточного фундамента своими руками можно посмотреть в видео:

Полезные советы по обустройству пространства в гараже

Поскольку гараж по своему прямому предназначению является домом для авто, следует внимательно отнестись к тому, чтобы место под инструменты было хорошо организовано. Также в помещении наверняка найдется несколько квадратных метров для того, чтобы вынести часть предметов из квартиры, чтобы не загромождать жилое помещение.

При монтаже различных устройств в помещении важно учитывать, чтобы все доступное оборудование было под рукой. Для этого можно воспользоваться следующими рекомендациями:

Вне зависимости от размеров гаража важно иметь стеллаж с полками, на которые можно положить инструменты, материалы и полезные мелочи.

Если есть желание осуществлять текущий ремонт авто своими руками или совершать другие ремонтные работы, то в гараже обязательно нужно смастерить верстак.

Для капитального ремонта автомобиля следует сделать свой собственный погреб – он не только позволит регулярно осматривать механизм, но и даст дополнительное пространство для хранения.

Наконец, для гаража вполне реально обустроить под собственный небольшой цех, приспособления для которого также можно смастерить своими руками.

Рациональная организация пространства в гараже создает много ощутимых преимуществ:

• появляется возможность самостоятельного осуществления мелкосрочного ремонта деталей авто и других механизмов, за счет чего можно значительно сэкономить средства;
• удобное размещение инструментов значительно ускоряет ход работы и экономит время;
• создание дополнительных мест для хранения инструментов, старых вещей, одежды дает возможность разгрузить квартиру от вещей, которые редко используются в домашнем хозяйстве;
• наконец, продуманная внутренняя логистика помещения позволяет ему сохранить свой привлекательный внешний вид и избежать захламления.

Как правильно армировать ленточный фундамент

Сам бетон является довольно прочным и долговечным строительным материалом, хорошо выдерживающим вертикальное давление. Однако без надлежащего армирования фундамент не выдержит нагрузок на разрыв, сжатие в горизонтальном направлении и изгиб (все это приведет к образованию трещин). Поэтому основой любого ленточного фундамента является армирующий каркас.

Зная о том, как правильно армировать ленточный фундамент, а особенно углы и места примыканий, можно собственноручно построить основу любого здания, будь то небольшая дачная беседка или трехэтажный дом. Правильно рассчитанная и изготовленная монолитная железобетонная конструкция фундамента станет гарантом долговечности и прочности любого здания.
