Дренаж вокруг частного дома своими руками: пошаговое руководство

Что такое дренаж и для чего он нужен

Строители определяют дренажную систему как специализированный открытый трубопровод или комплекс взаимосвязанных канав. Нужна такая система для отведения грунтовых вод от земельного участка и зданий, которые на нём размещены.

Устраивают дренажные системы не только вокруг дома. Также они используются при обустройстве спортивной или детской площадки, при мощении территории. Здесь дренаж применяется для того, чтобы уложенное покрытие не деформировалось. При обустройстве газонов тоже используется подобная система, которая не даёт образоваться лужам на поверхности.

При проектировании сооружений в документацию обязательно вносят оборудование дренажной системы в случаях, если почва, на которой планируется застройка, глинистая или суглинистая. А также когда полы подвала или подпола:

• находятся в зоне капиллярной влажности;
• находятся на уровне до полуметра от подземных вод;
• размещены на неглубоко заземлённом фундаменте (до 130 мм).

Виды дренажных систем

Устройство отмостки

Иногда устройство прочной отмостки может вполне защитить фундамент и стены дома от воздействия влаги. Но случаются ситуации, когда отмостка не может стать преградой на пути грунтовой воды. В этом случае необходимо делать дренажную систему, чтобы отвести воду подальше от строения.

Существует два способа дренирования:

•  открытый,
• закрытый.

При открытом способе копаются канавки, в которые собирается лишняя вода и отводится по ним в накопительную емкость или в ливневую канализацию. При этом у канавок нужно сделать скос со стороны дома.

Естественно, что внешний вид участка, окруженного системой канав, не вполне эстетичен. Поэтому их декорируют разными способами.

Совет. Вместо канавок можно укладывать специальные канализационные лотки из железобетона, которые перекрываются такими же железобетонными плитами, поверх которых можно насыпать земли и высадить мелкие  растения.

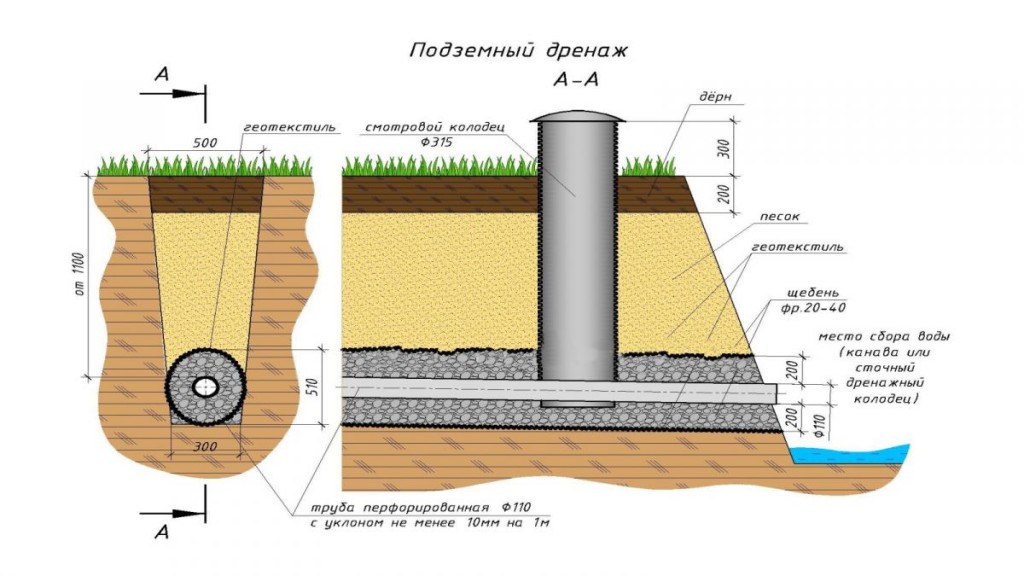

Закрытая система дренажа

Закрытая система дренажа представляет собой те же канавки, выкопанные по периметру дома, если требуется сделать дренаж вокруг фундамента. Только в этом случае в канавки укладываются перфорированные трубы, в которые и собирается лишняя грунтовая вода и отводится в емкости или за пределы участка.

Следует помнить о том, что глубина канав должна быть ниже уровня промерзания почвы на 20-30 см.

В канавы, кроме перфорированных труб, могут укладываться сплошные трубы для отвода воды, стекающей с крыши строения или придомовых площадей, залитых бетоном, асфальтом или покрытых  керамической плиткой.

Таким образом, получается общая система дренажа. У некоторых домовладельцев может возникнуть желание сэкономить на трубах и проложить только перфорированные трубы, куда направить и сброс воды снаружи.

Делать этого не следует, так как может происходить постоянный засор дождевой водой, которая смывает с крыш и придомовых площадок достаточно много мусора, песка и земли.  Перфорированные трубы быстро забьются осадком,  и дренажная система фундамента выйдет  из строя.

Что нужно для устройства дренажной системы

Чаще всего для отвода воды с участка используют трубы, изготовленные из пластика, фитинги и другие дополнительные элементы для соединения отдельных частей труб и их вывода в дренажный колодец. Преимущество таких труб заключается в их антикоррозийных свойствах, что обеспечивает их длительную эксплуатацию.

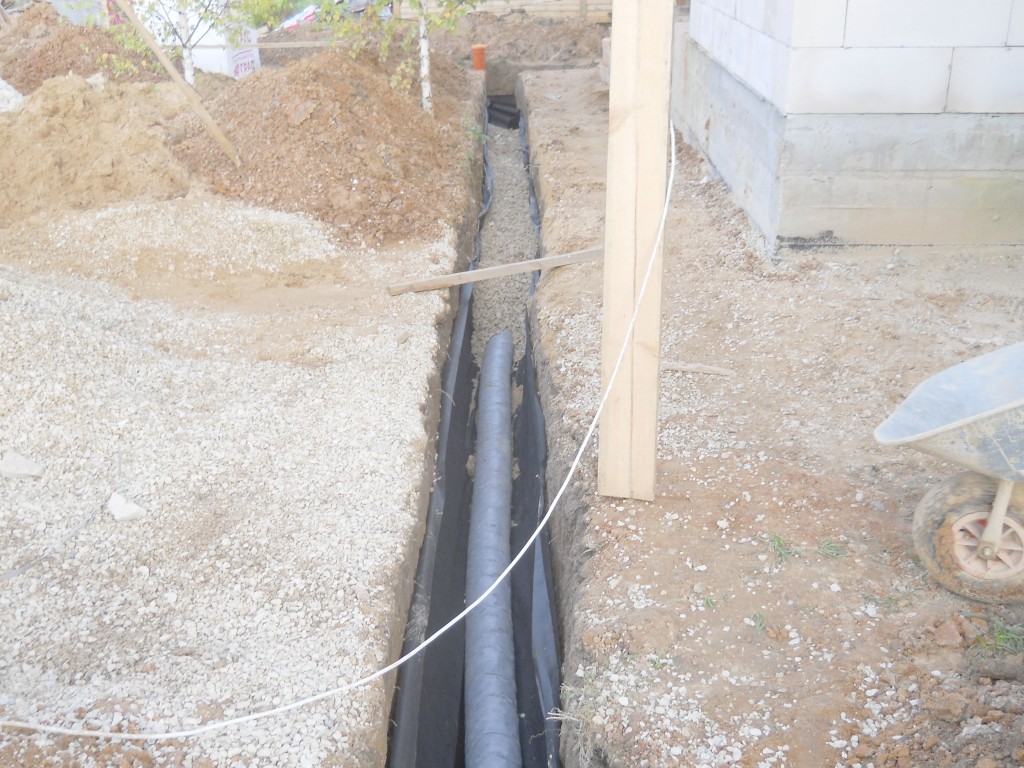

Дренажная труба с геотекстилем

Диаметр труб выбирается в зависимости от:

• количества осадков в данной местности,
• рельефа местности.

Обычно трубы имеют диаметр 75-100мм. Кроме труб, для устройства дренажа дома своими руками необходимо запастись нетканым материалом – геотекстилем, невысокой плотности. Понадобится гравий или щебень, песок.

Важно помнить, что ваш фундамент будет в безопасности, только в том случае, если сбор лишней влаги будет производиться не только из почвы, но и будет устроена ливневая канализация.

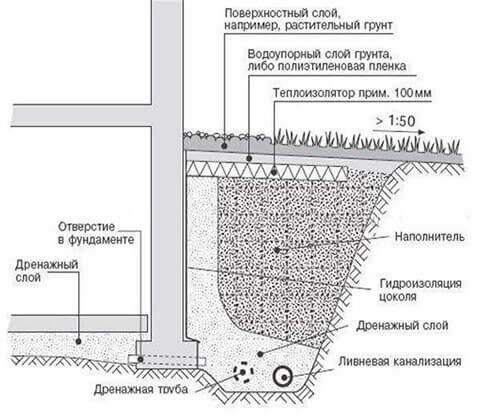

Пристенный дренаж у дома

В случаях наличия в строении цокольного этажа или подвала необходимо сооружение пристенного дренажа, которое, как правило, производится наряду с сооружением фундамента здания. Такая система предусматривает укладку дренажных труб непосредственно в котлован фундамента, значит, не требует дополнительных затрат, времени и средств.

Пристенный дренаж сооружается с учетом рассчитанной длины траншей и соблюдением уклона в 1 см на каждый метр длины. Глубина укладки труб должна быть не менее 30 см под уровнем пола для защиты  здания от грунтовых и осадочных вод.

Какие бывают виды дренажных систем

Прежде чем заняться решением вопроса, как правильно сделать дренаж вокруг дома, необходимо выяснить, какие варианты вообще существуют. И уже, исходя из остроты затопления участка, выбрать максимально подходящий вариант.

Стоит подробно рассмотреть каждый вариант:

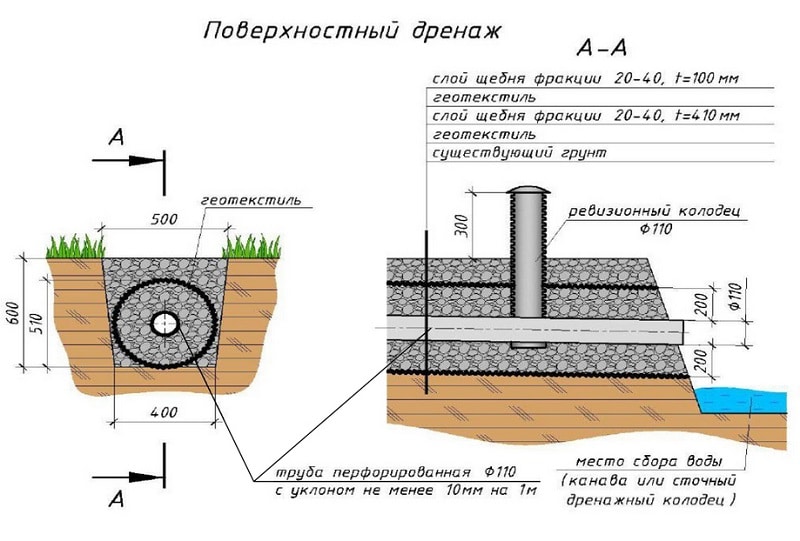

1. Поверхностный вид дренажа – это самый простой вид, который, по сути, представляет собой ливневую канализацию. Но минус его в том, что ему не под силу справиться с грунтовой водой, такая система выводит только дождевую и талую воду. Поверхностный вид подразделяется на линейный и точечный;
2. Открытый дренаж, который представляет собой, целую систему траншей, водостоков, желобов. Особенность этой системы состоит в том, что вырывается шириной 50-60 см канава со всех сторон периметра, затем все полученные траншеи соединяются с одной главной водоотводной канавой. В канаве обязательно делают уклон, чтобы вода могла беспрепятственно стекать в траншею. Основным достоинством этой системы является то, что работа делается очень быстро и стоит совсем недорого. Минус такой системы состоит в том, что вырытые траншеи портят внешний вид участка, а не обустроенные стены рушатся, и в них может кто-то упасть. Поэтому для того чтобы увеличить срок службы такой системы, необходимо использовать специальные лотки и сверху накрыть их решетками;
3. Закрытый дренаж имеет более эстетичный внешний вид за счет оснащения канавы специальной решеткой. В этом случае, канава делается намного уже.
4. Засыпной вид дренажа может быть использован только в том случае, если участок имеет небольшие размеры. Минус такой системы состоит в том, что нет возможности ее обслуживать после осуществления монтажа. Такая система прокладывается в определенном порядке. Сначала выкапывается траншея метром глубиной с уклоном в сторону сливного колодца, затем на дно канавы выкладывается слой геотекстиля, сверху засыпается гравием и щебнем. В самом конце все это сверху покрывается слоем дерна, который, собственно, обеспечивает дренажной системе этого вида эстетичный вид;
5. Глубинный дренаж чаще всего применяется на участках, где наблюдается глинистая почва и высокий уровень грунтовых вод. Этот процесс является довольно-таки трудоемким.

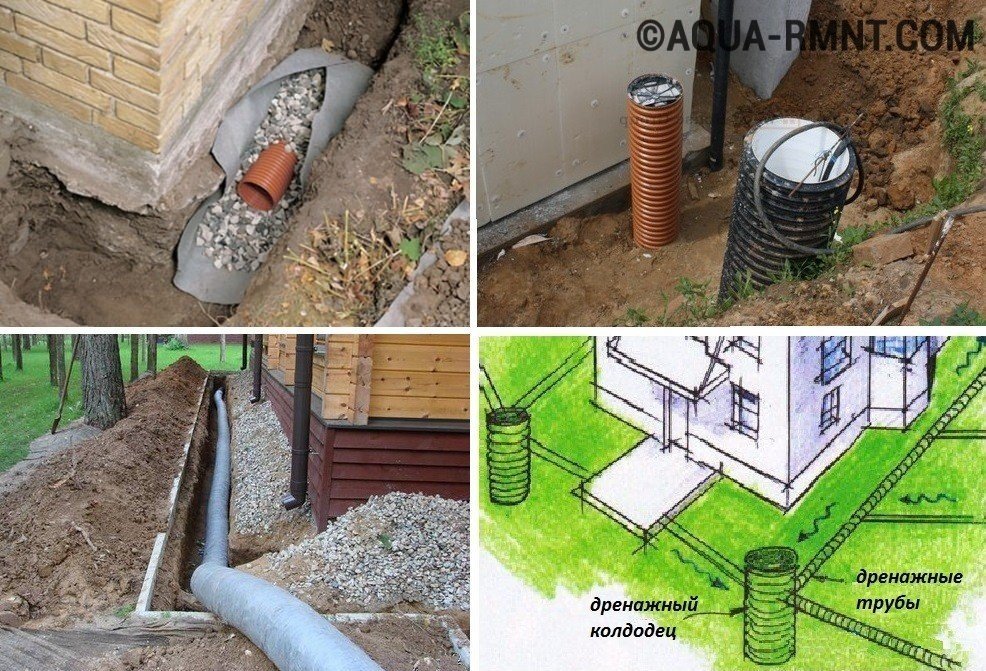

На деле дренажная система выглядит так

Типы конструкций

Перед тем как сделать дренаж вокруг дома своими руками, следует определиться с желаемым вариантом. Есть несколько способов подобного обустройства. Если правильно сделать дренирование, то любой из методов будет эффективен. Но времени и финансовых средств каждый требует по-разному.

Можно обустроить такие типы систем:

1. Открытый дренаж. Этот метод довольно простой, и заключается в создании вокруг дома открытых траншей (канав), куда будет стекать вода, а затем впитываться в почву. Несмотря на простоту сооружения такого водоотвода, внешне он выглядит непрезентабельно, и быстро приходит в негодность – траншеи осыпаются и ломаются.
2. Закрытое дренирование. Этот способ подразумевает укладывание перфорированных труб в траншеи земли. В них попадает влага и удаляется от дома. Этот метод является наиболее действенным, но относительно сложным по части исполнения.
3. Засыпной дренаж. Здесь следует выкопать канавы вокруг объекта, как и при открытом методе, а затем засыпать их измельченным кирпичом, щебнем или бутом. Траншеи закрываются дерном. Такой способ дренирования отличается долговечностью, но имеет невысокую степень пропуска влаги. Засыпной водоотвод почти невозможно обслуживать.

Варианты устройства систем дренирования на участке

Современная дренажная система на участке, выполняется двумя способами:

• Почвенный – он призван собирать и выводить с осушаемого места грунтовые, поверхностные воды, представляя из себя целую систему дренажных труб с множеством отверстий, обернутых сверху фильтрующими материалами (геотекстиль и др.). Их прокладывают в каналах с гравием;
• Глубинный – требуется на тех дачах, где домик построен в низине, а уровень грунтовых вод – высокий. Последний факт обычно устанавливается в процессе строительства погребов, гаражей.

Для труб из керамики, пластика, выполняется гравийно-песчаная «подушка». Когда все элементы уложены, траншеи засыпаются щебенкой, песком, сверху – простой землей. Крупные камни здесь не используются, исключение – декоративное оформление. В самой нижней точке системы обустраивается коллектор, принимающий всю влагу, которая поступила. Также нужен отводящий трубопровод, выбрасывающий воду за пределы территории (в овраг, реку и др.), для чего допустимо использовать дренажный насос.

Совет: при строительстве дома, котлован под него обязательно дренируется, чтобы избежать преждевременного разрушения фундамента.

Особенности канализационной системы

В большинстве домов сегодня застройщики размещают кухню рядом с ванной. Делается это для удобства прокладки коммуникаций. Так, канализационная разводка начинается на кухне, проходит через санитарный узел, после чего стоки выводятся в общий стояк. С целью обеспечения вентиляции верх стояка выводится на крышу.

Перед обустройством канализации выполняется ее чертеж

Канализационная система в многоквартирном доме работает по безнапорному самотечному типу.

Такой принцип работы является решающим при создании проекта. Ведь для того чтобы стоки могли отводиться естественным путем, трубопровод должен прокладываться под определенным углом. Как правило, уклон рассчитывается отдельно в зависимости от диаметра труб и размещения очистных сооружений.

Схема канализационной разводки в многоэтажном доме включает в себя такие узлы:

• Вертикальный. Содержит вертикально расположенные стояки (по 3-5 штук на подъезд), прочистки (устанавливаются через каждые несколько этажей) и ревизионные окошки.
• Горизонтальный. Сюда входят внутренние трубопроводы, которые соединяют сантехнические приборы во всех квартирах.
• Ливневый. Этот узел располагается в подвале здания и соединяет внутреннюю канализацию многоквартирного дома с наружной.

Завершающим звеном в системе канализационной разводки многоэтажного дома являются сточные колодцы, из которых канализационные отходы попадают в городскую канализацию. Они располагаются на глубине, достаточной для того, чтобы стоки стекались в них естественным образом. При расположении дома в низине вывод стоков самотеком может быть невозможен. В таком случае система оснащается приемным коллектором с фекальным насосом, который принудительно перемещает стоки в городскую канализацию.

Поэтапная технология монтажа дренажной системы вокруг дома и на участке

Схема ливневой канализации

Работа по созданию комфортной среды на своей земле состоит из нескольких этапов.

Проектирование

Строительство дренажной системы на участке независимо от цены за работу должно предваряться составлением проекта. Это важно, даже если предполагается собственными силами выкопать дренажный колодец или канаву. Надо учесть много параметров: место, расстояние, уклон участка для расчета начальной и конечной глубины траншеи. Чтобы вода двигалась самотеком, перепад высоты должен быть не менее 5 мм на 1 м.

Монтаж дренажной системы любого типа сопряжен с выемкой и перемещением большого количества грунта, поэтому должен планироваться на стадии строительства дома, до проведения работ по благоустройству территории и высадке растений.

Подготовка инструментов и материалов

Опираясь на проект, в нужном количестве подготавливаются необходимые материалы:

• трубы (гофрированные гибкие или жесткие);
• лотки, решетки, соединительные кольца, тройники, фитинги, заглушки;
• геосинтетические фильтры (текстиль);
• дренажные пластиковые колодцы и крышки к ним;
• бетон или цемент, песок, щебень или полиэтиленовый наполнитель.

Дренаж должен простоять несколько десятилетий, поэтому целесообразно выбирать качественные материалы для его строительства.

Работа по монтажу дренажной системы не сложная, но трудоемкая, поэтапная технология требует много сил и времени. Кроме того, если работы проводятся своими силами, необходимо подготовить инструменты:

• лопаты штыковая, подборная;
• уровень строительный;
• рулетка измерительная;
• колышки, шпагат для разметки;
• тачка для перевозки грунта или щебня;
• ножовка по металлу;
• трамбовка ручная.

Приглашенные специалисты, как правило, имеют при себе инструменты и приспособления для работы.

Монтаж

Работы по монтажу системы водоотведения на участке, выполняются в соответствии с выбранным вариантом дренажной системы.

Монтаж точечного дренажа:

1. В точках сбора воды (например, под водостоками) выкапываются приямки по габаритам водопринимающего устройства с небольшим запасом.
2. На дне создается бетонная подушка толщиной 10 см, на которую устанавливается водоприемник. Он должен располагаться ниже поверхности земли или отмостки на 0,5 см с учетом толщины решеток. Это делается для того, чтобы вода с водостока или окружающей территории без труда попадала в сток.
3. Водоприемник трубами или лотками дренажной системы соединяется с накопителем или канализацией.
4. Свободное пространство между стенкой пластикового водовода и траншеи заполняется бетоном для придания жесткости конструкции.
5. Устанавливаются декоративные решетки.

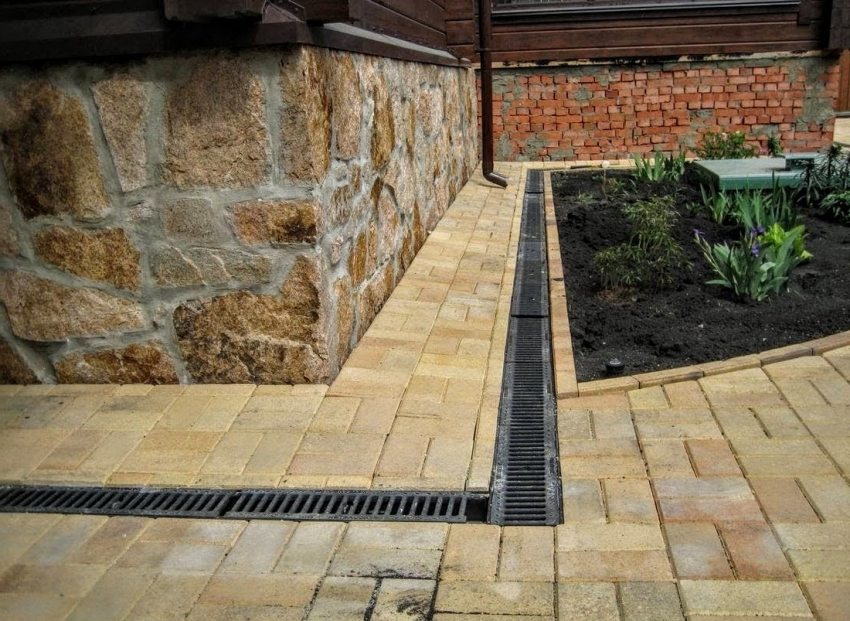

Линейный поверхностный дренаж

• В соответствии с проектом колышками и бечевкой намечаются линии будущих водоотводов. С учетом необходимого уклона копаются траншеи под лотки с запасом глубины, ширины по 10 см.
• Дно канала утрамбовывается, создается бетонная подушка толщиной 10 см. На нее устанавливаются лотки, а также пескоуловитель в нижней точке. Детали плотно стыкуются по пазам, направление указано стрелками. Монтаж контролируется строительным уровнем. При соединении лотков с пескоуловителем и далее с дренажным колодцем используются переходники. Чтобы их вставить, необходимо убрать заглушку с подготовленного отверстия или проделать отверстие долотом в нужном месте. При необходимости стыки обрабатываются герметиком.
• Производится заполнение бетоном пустого пространства между стенкой траншеи и лотком. Чтобы избежать деформации каналов, нужно вставить на место обернутые полиэтиленом (для сохранения чистоты) декоративные решетки.

После того, как застыл бетон, производят отсыпку грунта или укладку рулонного газона по краям лотков. Решетки освобождают от пленки.

Дренаж подвала

Если одновременно с закладкой фундамента дома не были проведены работы по монтажу дренажной системы, велика вероятность появления в подвале влаги. Быстро исправить ситуацию можно, закопав в подвале бочку и поместив в ней погружной насос для грунтовой воды. К насосу нужно подвести шланг и вывести его наружу. Пол засыпать слоем керамзита и настелить доски, обработанные влагостойким составом. Этот метод используется как исправление допущенных при строительстве ошибок (не проведён анализ участка, не заложена дренажная система или дренаж не справляется), поэтому его не рекомендуется использовать как альтернативу полноценному дренажу. Насос работает при высоком уровне почвенных вод. Если в сухую погоду или после паводка уровень грунтовых вод опускается, насос следует отключить, чтобы он не работал вхолостую.

При понижении уровня грунтовых вод дренажный насос нужно отключить

Второй метод осушения подвала заключается в устройстве кольцевого дренажа. Траншея прокладывается на расстоянии 5 метров от дома, поэтому фундамент не пострадает. Трубы прокладываются на 50 см ниже основания фундамента.

Видео: дренаж (отводим воду из подвала) своими руками

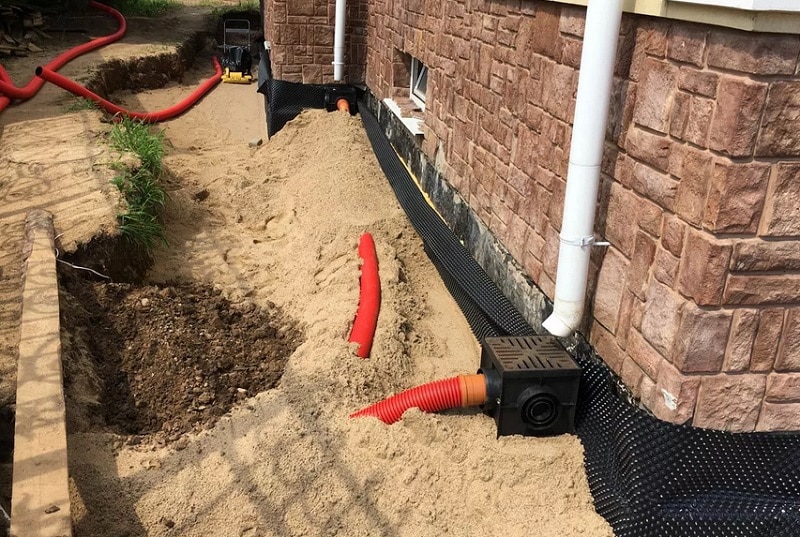

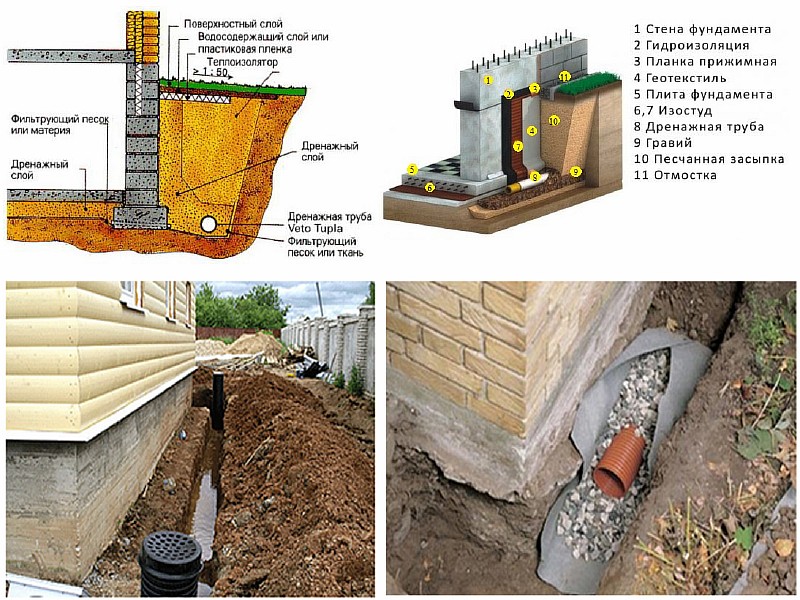

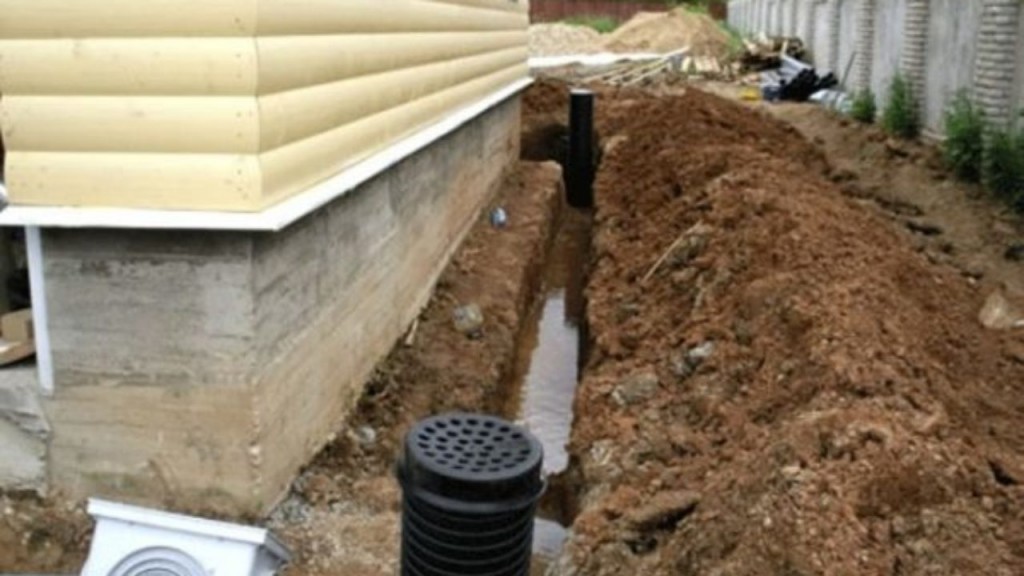

Устройство кольцевого дренажа вокруг дома

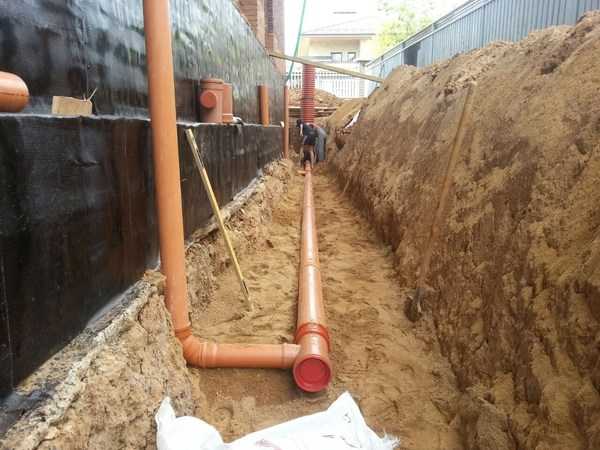

Закрытая система, выполненная с прокладкой дренажных труб, в сравнении с открытым и засыпным вариантами, более надёжна и безопасна. В неё нельзя провалиться, а при засоре удобно обслуживать. Для прокладки дренажа используют полимерные трубы — долговечные, лёгкие и удобные для работы.

Кольцевой дренаж выполняется по всему периметру домаНеобходимые инструменты

Для работы понадобится:

1. Штыковая лопата.
2. Совковая лопата.
3. Уровень для определения уклона.
4. Рулетка.
5. Тачка для вывоза лишнего грунта с участка.

Пошаговая инструкция по укладке системы кольцевого дренирования

Кольцевой дренаж выполняют в несколько этапов:

1. Определяют самую низкую точку на участке, где будет устраиваться колодец для слива. Копать канаву придётся на 30–50 см глубже котлована, с уклоном 1 см на каждый погонный метр в сторону расположения сливного колодца. Правильный уклон делает работу дренажной системы более эффективной. Поэтому нужно чаще проверять уровнем угол наклона.
2. На дно траншеи насыпают слой слой песка толщиной 20–30 см и утрамбовывают его поверхность. Нужно постоянно использовать уровень, чтобы придерживаться профиля уклона.
3. Утрамбованную поверхность и стены траншеи на 60 см с каждой стороны застилают геотекстилем для изоляции, чтобы вода не просочилась вниз.
4. Следующим слоем примерно на 1 см насыпают щебень, не забывая следить за линией наклона.Дренажные трубы укладываются на слой гравия, насыпанный поверх геотекстильной ткани
5. Укладывают дренажные трубы. Стыки тщательно изолируют монтажной лентой.
6. В двух противоположных углах фундамента монтируют смотровые колодцы, выводя их по высоте на уровень участка.Смотровые колодцы должны располагаться на уровне поверхности участка
7. Прокладывают трубы вокруг дома до смотровых колодцев и сливного коллектора.Дренажные трубы в углах участка должны стыковаться со смотровыми колодцами
8. Перед тем как закрывать трубы, проверяют правильность уклона большим количеством воды. Если всё сделано правильно, на стыках вода не просочилась, поток не задержался в трубах и ушёл в сливной колодец, трубы можно засыпать щебнем слоем 30 см.
9. Заворачивают геотекстиль с нахлёстом в 15–20 см. Нужно постоянно следить за уклоном (по требованиям СНиП угол уклона равен 1% от длины траншеи). По трубам потечёт вода с примесью глины, песка, ила, поэтому если величина уклона будет нарушена, снизится эффективность всей системы. Важно также установить смотровые колодцы в местах поворотов.

Дренаж без труб иногда может заменить систему с трубами. На участке нужно определить самую высокую и самую низкую точки, сделать разметку будущих канавок и выкопать траншеи. Затем застелить их геотекстилём и засыпать щебнем.

Видео: дренаж вокруг фундамента дома

Народные мастера и умельцы без труда сделают дренаж вокруг дома собственными руками, сэкономив семейный бюджет. Правильная оценка состояния грунта на участке поможет в выборе вида дренажной системы.

Похожие записи: Как сделать дренаж подвала частного дома своими руками? Как сделать дренаж участка своими руками Дренажные системы: устройство, принципы работы, укладка

Как сделать работы своими руками

Прежде, чем приступать к основным процедурам по организации дренажа вокруг дома своими руками, необходимо обеспечить качественную гидроизоляцию самого основания. Для этого можно использовать слой рубероида.

Также существует огромное количество других, более современных, гидроизоляционных материалов, к примеру напыляемые, геотекстильные или битумные варианты. Далее прокладываются трубы в желоба, которые также необходимо гидроизолировать, после чего происходит засыпка гравием.

Устройство дренажной системы на легких почвах

Если почва не страдает высокой влажностью и имеет легкую механическую структуру, можно обустроить дренаж по упрощенной схеме. На дно канавы с нахлестом на края выкладывают водопроницаемый геотекстиль. На него насыпают слой крупного песка и несколько сантиметров среднего и мелкого гравия. Поверх щебня укладывают дренажную трубу.

Затем ее полностью засыпают щебнем и все это закрывают краями агроволокна. Песок и щебень играют роль фильтра, задерживающего твердые частицы, которые могут забить дренажные отверстия. Канава с трубой засыпается тонким слоем мелкого щебня, а затем грунтом.

Преимущества траншейного дренажа

Специалисты рекомендуют прокладывать траншейный тип на расстоянии около 2 м от дома прямо в момент строительства, так как при другом варианте качество значительно ухудшается и осложняется установка.

Некоторые характеристики траншеи, на которые стоит обратить особое внимание:

1. Ширина траншеи должна равняться 30 см минимум, чтобы в неё поместилась дренажная труба.
2. Необходимо выбрать правильный тип песка, а также не забыть про геотекстиль, который поможет значительно улучшить герметичность трубы.
3. Верхним слоем лучше сделать обычный грунт.

Траншейный дренаж является достаточно эффективным и при этом недорогим решением, именно поэтому он и является отличным выбором.

Как определить уровень воды самостоятельно

Грунтовые воды

Геолого-разведывательные работы и услуги геодезиста оплачивает собственник земельного участка самостоятельно. Не существует законных методов заставить руководство садового товарищества или муниципальную администрацию бесплатно провести анализ грунта либо сделать дренаж на участке.

Если владелец земли не имеет возможности оплатить услуги специалистов по замерам и расчётам, то он вполне может по косвенным признакам определить целесообразность сооружения дренажа.

Существуют следующие способы:

1Пробурить пробную скважину на глубину планируемого залегания фундамента здания и ещё дополнительно 50–60 см. Если в течение первых двух суток в лунках появилась вода – дренаж на участке необходим2Выкопать шурф глубиной 650 мм, заполнить его водой до краёв. Если влага впитается в грунт в первые сутки, то почва обладает хорошими впитывающими свойствами, а грунтовые воды проходят на достаточной глубине3Опросить предыдущих владельцев участка или соседей о случаях подтопления и мерах, принятых по их недопущению4Осмотреть цокольный этаж здания, подвал или подпол – в норме там не должна чувствоваться повышенная влажность, а на стенах быть виден грибок или разводы5Оценить уровень воды в близлежащих колодцах или скважинах – он будет совпадать с таковым для грунтовых вод

6Поискать среди растений на участке влаголюбивые садовые культуры или сорные травы, которые даже в период засухи продолжают активно расти. Верный признак близкого залегания воды – наличие рогоза, осоки, камыша, болиголова или крапивы. Уровень воды в норме, если в саду растут степная полынь или солодка7Оценить состояние грунта после дождя: если остаются лужи, а к вечеру над участком образуется дымка тумана – вода пролегает близко к поверхности

 Поэтапный алгоритм строительства дренажной системы

Процесс осушения территории по этапам:

1. Подготовка. Территория будущих работ тщательно измеряется при помощи специального нивелира. Создается требуемый уклон для прокладывания дренажной системы, основная прослойка грунта удаляется, ямы и холмы сглаживаются.
2. Обустройство ложа. Геотекстильное полотно располагается на песчаной основе и засыпается гравием (предварительно его следует промыть). Слой гравия может варьироваться от пяти до десяти сантиметров.
3. Дрены. Водоводы размещаются на гравии так, чтобы отверстия на них располагались с обеих сторон – левой и правой. По диаметру отверстия не должны превышать размер элементов гравия. После соединения труб совершается контрольный замер требуемого угла наклона – на один погонный метр 2 см.
4. Засыпка гравием и фильтр из геотекстиля. Полученную систему дрен засыпают гравием, толщиной в десять сантиметров и тщательно «упаковывают» в полотно из геотекстиля. Геотекстиль следует крепко зафиксировать при помощи крепкой нити или шнура. От плотности фиксации полотна напрямую зависит попадание мелких камешков в трубы. Чем качественнее будет выполнена работа на данном этапе, тем реже будет возникать необходимость прочистки дренажной системы. В заключение уложенные трубы засыпаются песком, который будет осуществлять функцию естественного фильтра для воды.
5. Дренажные колодцы. При желании, колодец изготавливается самостоятельно. Основание такого колодца представляет собой бетонную плиту. Для удобства в работе плита должна быть квадратной, а ее толщина должна составлять двадцать сантиметров. Также можно приобрести уже готовые колодцы.

Дренаж разных типов фундамента

При правильном строительстве выполнить дренаж ленточного фундамента желательно при возведении дома, но можно и позже при эксплуатации строения.

Избежать создания дренажной системы можно, если вместо ленточного остановиться на свайном фундаменте. Дело в том, что дренаж свайного фундамента не требуется. Но, к сожалению, владельцы часто начинают задумываться над решением проблемы только тогда, когда обнаруживают в своем подвале воду, или при разрушении дренаж плитного фундамента двумя способами:

• прокладка коммуникаций для отведения воды до момента заливки плиты под основание дома;
• если фундамент уже залит, систему монтируют по периметру, при этом в угловых точках предусматривают ревизионные колодцы.

В случае наличия напорных грунтовых вод, обустраивают пластовый дренаж под фундаментной плитой из гравийной засыпки толщиной 50 сантиметров.

Дренаж мелкозаглубленного фундамента необходим в том случае, когда гидроизоляция не в состоянии справиться с разрушающими воздействиями стоков и требуется их отвод.

Дренажная система и отмостка вокруг дома

Отмосткой называют полосу из водонепроницаемого материала, выполняемую по периметру дома под тупым углом к стенам. Цель создания отмостки – защита стен и фундамента от влаги, выпадающей в виде осадков. Отмостку можно выполнять из разных материалов, наиболее часто встречаются варианты:

• Традиционный вариант – булыжники и глина. Это вариант выглядит довольно живописно, но трудоемок в выполнении.
• Бетон или асфальт. Это менее привлекательное с эстетической точки зрения, но зато универсальное и наиболее распространенное решение.

• Профилированные ПВП-мембраны. Инновационный вариант устройства отмостки. Мембрана помещается под грунт, поверх насыпают слой песка и щебня, а финишное покрытие может быть любым. Например, можно насыпать слой плодородной почвы и высадить газонную траву. Этот вариант отмостки не страдает от сезонных подвижек грунта, поскольку мембраны достаточно эластичные.

Для нормальной службы любой отмостки необходимо, чтобы вода, попадающая на крышу и на саму отмостку, эффективно собиралась и отводилась. Иными словами, чтобы защитить дом от сырости, необходимо предусмотреть целый комплекс защитных мер, а именно, в доме должна быть построена ливневая канализация, отмостка вокруг дома и дренаж.

Итак, каждый домовладелец, который хочет защитить свой дом от пагубного влияния влаги, должен предпринять ряд предупредительных мер. Для защиты от дождевой и талой воды используются системы ливневой канализации и отмостки. А для того чтобы исключить вредное воздействие грунтовых вод, следует задуматься о том, как сделать дренаж вокруг дома. Грамотно спроектированный дренаж участка эффективно отведет воду от фундамента, стен и крыши здания, а это залог долгой службы здания.

Обустройство дренажа на даче

Дренаж вокруг дачного дома или хозпостройки позволит избавить подвал от подтопления талыми водами или дождевой водой, а всего лишь несколько дренажных труб уложенных на лужайке — уберут лужи, и сделают отдых максимально комфортным. Именно в межсезонье уровень грунтовых вод максимально приближается к поверхности, поэтому такая система будет очень актуальна. Дачная мелиоративная система должна реализовываться параллельно со строительством фундамента для здания. Впрочем, сделать дренаж на даче можно и после того, как домовладелец замечает появление сырости в подвале.

Какой плотности выбрать геотекстиль для дренажной системы

Самый популярный вопрос: какой взять геотекстиль для дренажной системы, чтобы обернуть щебенку?

Представлены 5 видов геотекстилей с плотностью:

120, 150, 200, 250, 300.

300 отличается цветом от остальных. Цвет зависит от сырья, которое используется при производстве геотекстиля. На физико-механические свойства это никак не влияет.

Для оборачивания щебенки в дренажной системе рекомендуется использовать плотностью 200, это самый оптимальный вариант по соотношению цены и качества.

1. 200 геотекстиль довольно-таки плотный, не тянется и выдержит нагрузку при заворачивании щебенки. Щебенка обычно используется в дренажной системе фракции 20-40. При давлении щебня геотекстиль не порвется и не пропустит грязь в дренажную систему.
2. Можно использовать 250, 300. Но такой материал еще плотнее. Это будет уже переплата, поскольку такого типа геотекстиль используется при строительстве дорог. Дренажная системе это не дорога, поэтому 200 будет самый оптимальный вариант.
3. Можно брать и поменьше: плотности 150 или 120. Это бюджетные варианты, которые можно рассматривать. В целом они должны выдержать нагрузку. 150 чаще всего используют под дорожки, обмостку и прочее. Тоже довольно таки плотный, но не 200, конечно же.
4. Если 150 еще более менее, то 120 уже просвечивается. Он тянется и его лучше не использовать в дренажной системе. 120 подойдет там, где нет больших нагрузок.

Если задумались о выборе геотекстиля, 200 будет самый оптимальный вариант по цене и качеству. Переплачивать не стоит, а также не стоит брать тонкий, с маленькой плотностью.

Как проверить геотекстиль?

Если у вас проблема с тем, что правильно установленный дренаж не пропускает воду, то следует обратить внимание на геотекстиль.

1) Образец №1 2) Вода сильно задерживается; 3)Образец №2 4) Вода быстро уходит и вообще не стоит

Можно провести небольшой тест:

• Берем геотекстиль из материала, который у вас есть и наливаем воду. Смотрим, как он пропускает жидкость. Берем другой образец, делаем также.

Если плохо пропускает воду, то соответственно материал плохой. Если же хорошо пропускает — хороший.

Перед покупкой геотекстиля, лучше его проверить на месте приобретения.

Когда лучше всего монтировать дренаж

Наиболее подходящим временем для установки систем, предназначенных для отвода осадков от дома, считается летний период, начиная с 15 чисел июля и заканчивая серединой августа. Выбор этого времени объясняется предельно просто: в связи с пиком летней жары, приходящемуся на обозначенный отрезок, происходит снижение уровня залегания подземных вод.

Хотя расслабляться в данном случае не следует, так как форс-мажорные обстоятельства никто исключить не может. Поэтому стоит позаботиться о наличии насоса, с помощью которого можно оперативно откачать атмосферные осадки. Все-таки копка траншей приближает вас к подземным водам, но никак не удаляет. Не хотелось бы, чтобы довольно трудоемкий процесс по установке инженерно-технического сооружения пришлось повторять заново, так как вода в траншеях может наделать бед.

Изготовление кольцевой дренажной системы

При самостоятельном строительстве глубинной дренажной системы кольцевого типа, первое, с чего необходимо начинать работу, это подготовка траншеи. Для этого по всему периметру фундамента подготавливается траншея. Ширина траншеи должна быть не менее 30 см. Глубина, в обязательном порядке, ниже точки промерзания грунта.

Уже на этапе подготовки траншеи необходимо определиться в какую сторону должна будет уходить влага и соблюдать уклон. Стандартный уклон составляет два градуса.

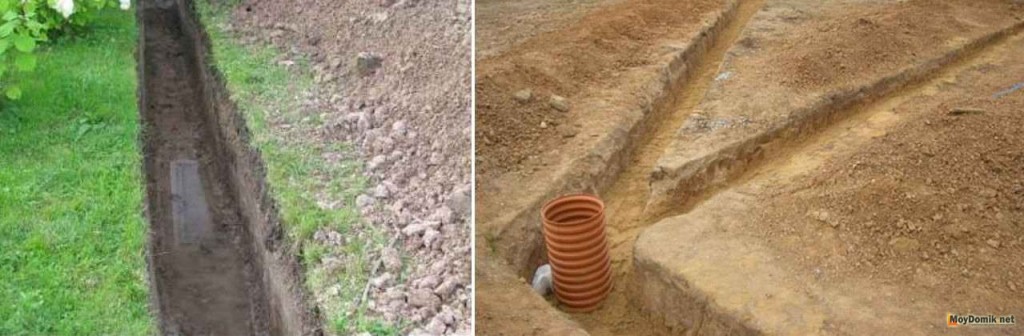

Совет: работы по подготовке траншеи лучше начинать с того угла фундамента, где почва расположена максимально высоко и двигаться от нее в разные стороны, соблюдая уклон.

На следующем этапе на дне траншеи формируется подушка из уплотненного песка. Толщина подушки должна быть не менее 50 мм. Далее в траншею укладывается геотекстиль. Укладка производится таким образом, чтобы материал лег на дно траншеи и имел одинаковый нахлест на её стенки.

Для удобства проведения дальнейших работ, геотекстиль на стенках траншеи лучше закрепить при помощи заранее подготовленных петель из стальной проволоки или испорченных сварочных электродов.

Далее дно траншеи засыпается мелкой или средней щебенкой, примерно на 10 см, после чего укладывается дренажная труба. Поверх трубы тоже насыпается щебенка.

Важно: для того чтобы продлить срок службы дренажной системы, перед тем как засыпать щебенку её нужно промыть. Это позволит фильтрующей обмотке дренажной трубы прослужить намного дольше. После отсыпки щебенки, геотекстиль необходимо завернуть во внутрь траншеи, после чего засыпать все выбранным из траншеи грунтом. В результате должно получиться так, что труба завернута в подушку из щебня и все это окутано геотекстилем, который первично фильтрует влагу и не допустит заиливания щебня вокруг приемной трубы.

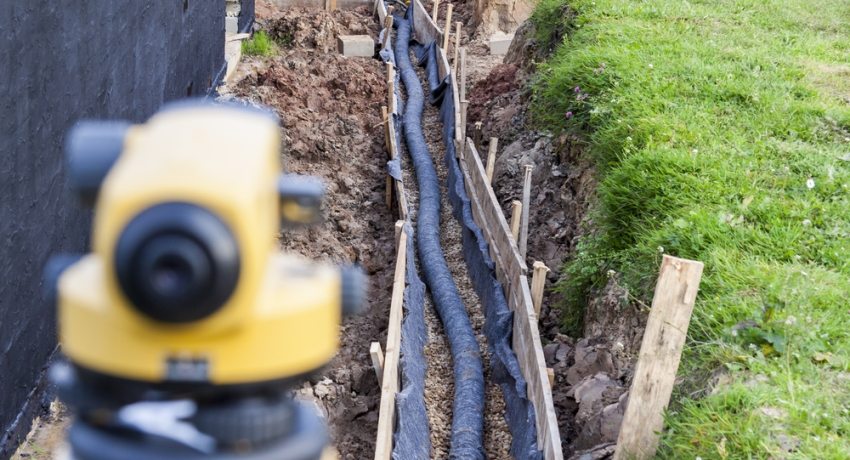

Уклон дренажных труб

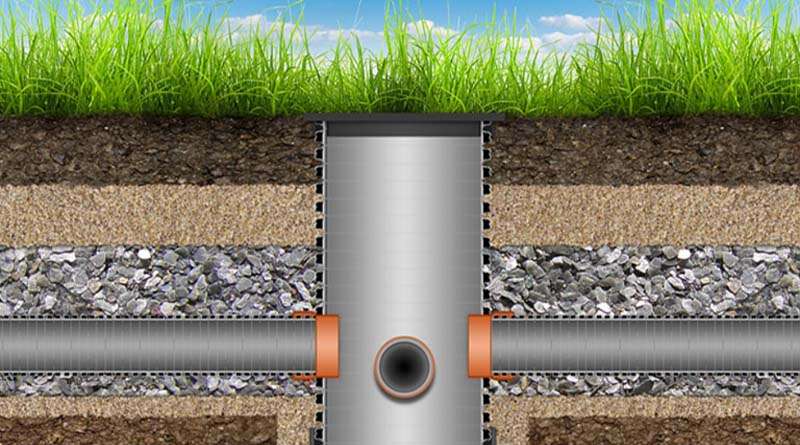

Длина участка дрен между соседними дренажными колодцами должна быть не более 50 метров. Дрены укладывают с уклоном более 0,5% (0,5 см на 1 метр длины трубы) в сторону сборного колодца.

Угол наклона подбирают так, чтобы на нижней отметке дренажного кольца вокруг дома нижний край дрены размещался на 20 см (на высоту гравийной подсыпки) выше подошвы фундамента. На верхней отметке кольца, подошва дрены должна располагаться на 20 см. ниже уровня пола в подвале.

Заглублять пристенный дренаж (в т.ч. гравийную подсыпку) в песчаную подушку фундамента не допускается, чтобы не снижать несущую способность подушки и фундамента.

Чтобы разместить трубы с необходимым уклоном иногда требуется увеличивать расстояние между подошвой фундамента и уровнем пола в подвале больше, чем это требуется по конструктивным соображениям. Это удорожает строительство фундамента.

В этом случае бывает выгодно отказаться от сооружения пристенного дренажа и выполнить удаленный дренаж. Трубы удаленного дренажа укладывают на расстоянии 1-3 м. от фундамента. В этом случае нижняя отметка дрен по высоте может быть ниже подошвы фундамента.

Удаленный дренаж также бывает выгодно устраивать для защиты уже построенного дома с подвалом.

Устройство кольцевого пристенного дренажа

Как сделать пристенный дренаж своими руками понятно из рисунков, на которых по шагам изображен весь процесс.

Фильтрующий, дренирующий слой на стене фундамента

На стене фундамента поверх гидроизоляции размещают дренирующие плиты или дренажные маты. Специальные водопроницаемые плиты или маты из полимерного материала перехватывают воду, которая просачивается к стенке фундамента. По каналам в плитах или матах вода спускается вниз к гравийной обсыпке и далее попадает в трубы дренажа.

Кроме того, дренирующие плиты или маты защищают гидроизоляцию от механических повреждений.

Дренирующую плиту отделяют от грунта слоем геотекстиля. Производители выпускают дренажные маты с уже прикрепленным к их поверхности слоем геотекстиля.

Дренирующие плиты можно легко изготовить своими руками. Плиты отливают из крупнопористого беспесчаного керамзитобетона. Используют керамзит наиболее крупных и легких фракций (20—40 мм и более), Плиты из этого материала будут не только дренировать воду, но и служить утеплителем стен подвала. Плиты толщиной не менее 100 мм. выкладывают насухо с перевязкой вдоль стены подвала и накрывают полотном геотекстиля.

Для утепления стен подвала, вместо дренирующих плит на гидроизоляцию фундамента точечно приклеивают плиты утеплителя — экструдированый пенополистирол толщиной 100 мм, Поверх плит утеплителя закрепляют профилированную пластиковую мембрану и геотекстиль.

В продаже имеются мембраны с уже закрепленным на их поверхности полотном геотекстиля. По каналам мембраны, просочившаяся сквозь геотекстиль вода стекает вниз к гравийной обсыпке дренажной трубы. Также мембрана защищает утеплитель от повреждения грунтом.
