Варианты обвязки свайно-винтового фундамента

В каких случаях рекомендован швеллер для обвязки свайного фундамента

Свайный фундамент после возведения образует отдельно стоящие столбы с оголовками наверху. При отсутствии сплошной опорной части возвести стены практически невозможно, поэтому требуется сделать обвязку. В качестве основного материала выбираются: профилированная труба, брёвна, брус. Альтернативой является использование швеллера, который создаст надёжную опору в таких случаях:

при строительстве сруба, каркасного дома;

когда проектная документация предусматривает выкладку стен из кирпича, блоков или бетона;

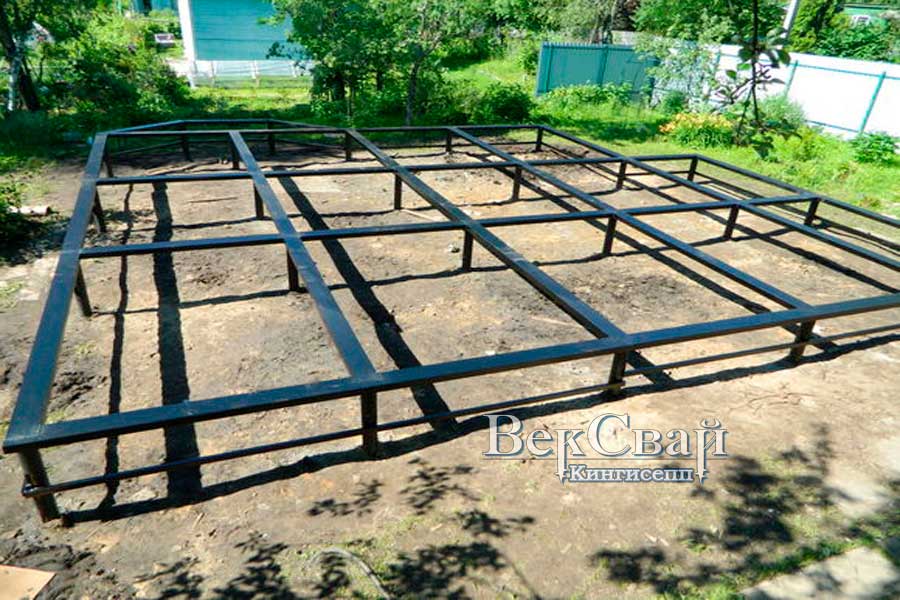

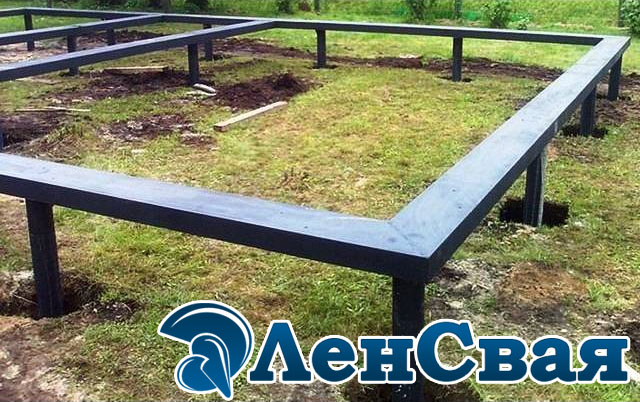

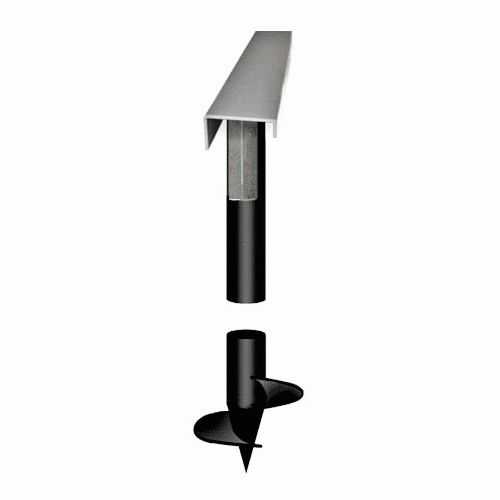

Обвязка швеллером

Обвязка швеллером.

Недостатком свайного фундамента (СВФ) является отсутствие сплошной опорной поверхности для мелкоформатных стеновых материалов. Если венцы сруба и брус нижней обвязки каркасного или панельного коттеджа можно уложить на оголовки СВС без особых проблем ввиду их значительной длины, кирпичную, блочную кладку без ростверка выполнить невозможно. Поэтому обвязка СВФ фундамента уголком, швеллером или двутавром применяется в случаях:

• в проект одноэтажного здания заложены бетонные, кирпичные стены;
• сруб, «каркасник» возводятся на склоне с перепадом высот больше 0,5 м;
• необходимо построить двух – трехэтажный дом из СИП панелей, сруб или здание по каркасной технологии.

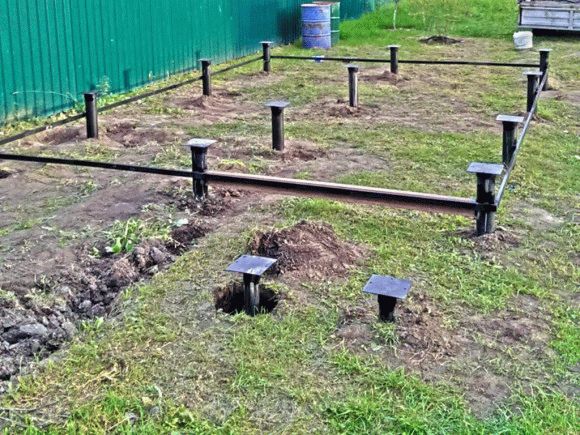

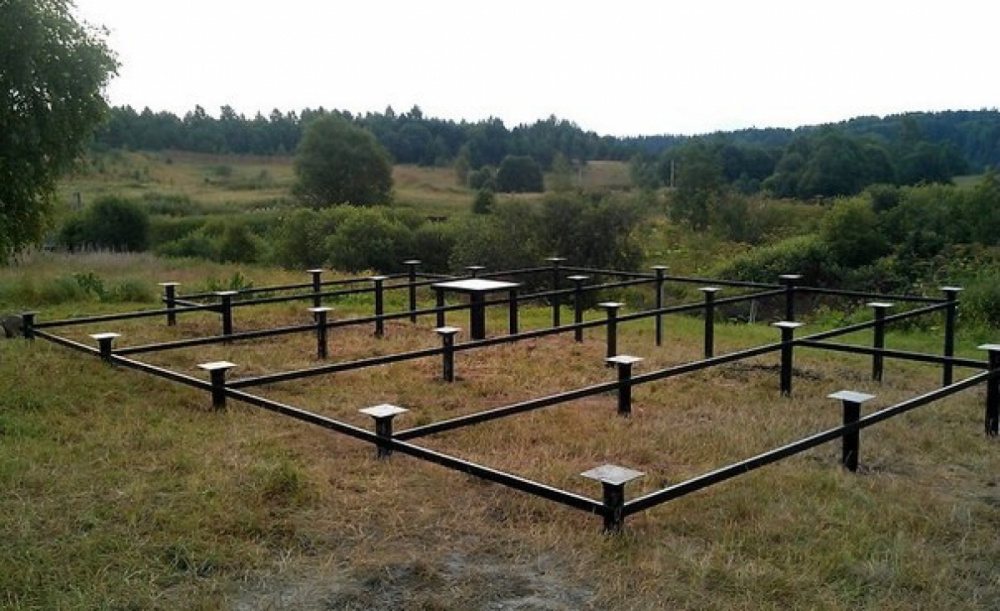

Обвязка металлическим ростверком свайного поля вдвое увеличивает пространственную жесткость конструкции, эксплуатационный ресурс. Технология усиления свайно-винтового фундамента уголком имеет вид:

• монтаж оголовков – пластины либо усиленные косынками модификации, позволяющие расширить опорную плоскость тела сваи;
• наружный контур – уголок укладывается полкой вверх с учетом оси стены, заложенной в проекте;
• внутренний контур – так же полкой вверх, чтобы между двумя уголками помещался стеновой материал (кирпич тычком, брус 15 х 15 см, калиброванное бревно)

При этом используется уголок 7,5 х 7,5 см с 5 мм полками либо 5 х 5 см 5 мм толщины. Сортамент металлопроката должен соответствовать ГОСТ 8509 от 1993 года. Не допускается применение б/у материалов с внутренними напряжениями, способными изменить геометрию пространственной конструкции.

При выборе швеллера существует два метода изготовления ростверка:

• швеллер укладывается непосредственно на тело сваи стенкой вверх, стыкуется на углах под 45 градусов;
• два швеллера, установленных на ребро, свариваются в общую балку, монтируются по головкам.

Сечение металлопроката зависит от диаметра свай, стенового материала. Например, для тяжелых стен из пеноблоков необходим швеллер 24П – 30П (25 см кладка), на 108 мм сваи без подрезки надевается швеллер 14П.

Самым мощным является ростверк из двутавровой балки. Однако они значительно утяжеляют конструкцию и обходятся дорого. Например, для бруса 15 х 15 см (сруб) потребуется 36 или 40 двутавр, шестиметровая балка из которого стоит больше 30 тысяч рублей.

При значительных габаритах свайного поля обычно требуется наращивание металлопроката по длине. Стыки должны быть расположены на сваях либо оголовках, запрещена стыковка в воздухе. Если висячий ростверк приподнят над землей больше 0,8 м, помимо верхнего ростверка дополнительно используется нижняя обвязка (0,3 – 0,5 м от земли) профильной трубой (стенка от 3 мм). Элементы, придающие конструкции жесткость, могут монтироваться между СВС, крепиться по наружному периметру. Сварочное соединение в любом случае обеспечивает одинаковую прочность конструкции.

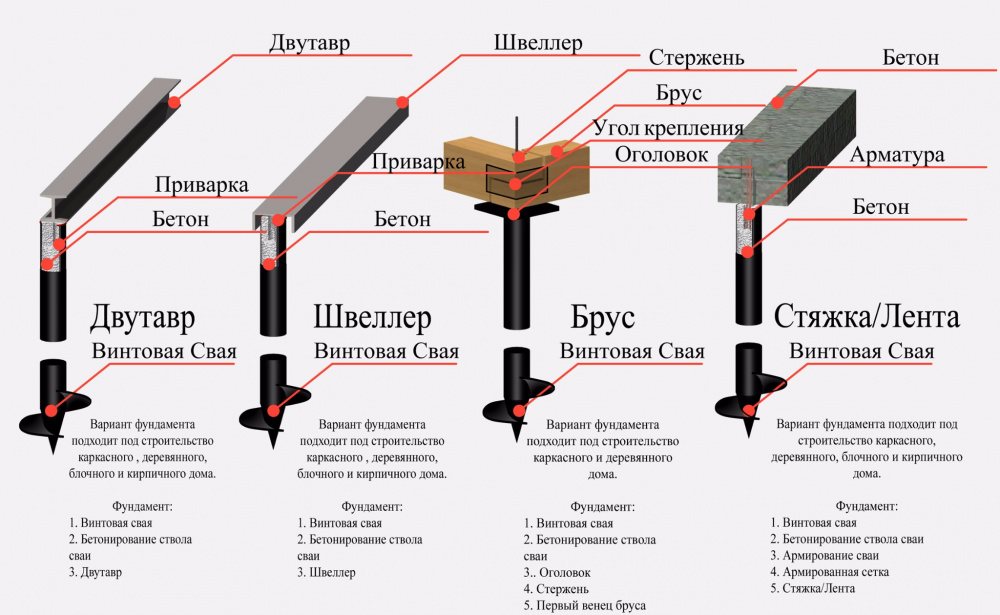

Варианты обвязки

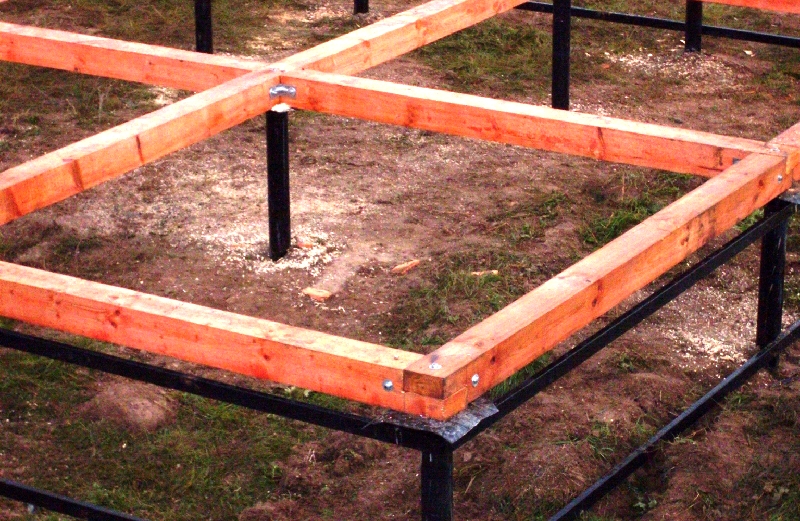

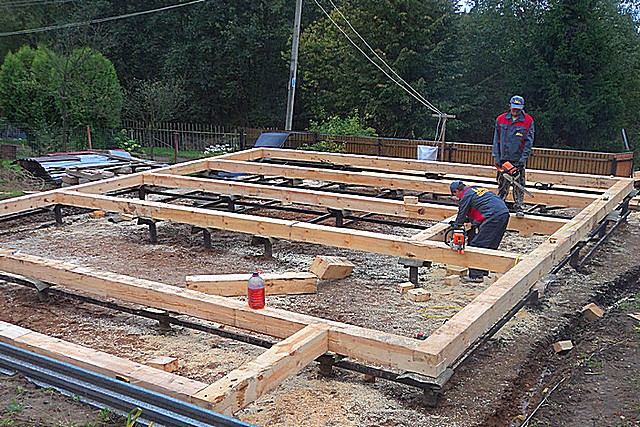

Обвязка свай брусом

Фундамент, обвязанный брусом.

При обвязке свайно-винтового фундамента брусом делают следующее:

Оголовок сваи монтируется после выравнивания (обрезания) сваи и после заливки внутрь неё бетона (в случае необходимости).

1. Аккуратно выравнивают установленные сваи так, чтобы столбы находились точно на одном уровне.
2. На сваи монтируют оголовки.
3. Выполняют гидроизоляцию материала.
4. На брусе, который приходится на стыки углов дома, выпиливают пазы нужного размера для последующего соединения деревянных частей между собой.
5. Брус выкладывают на оголовки свай по периметру вдоль всего контура фундамента таким образом, чтобы стыки обособленных частей ростверка скреплялись между собой на оголовках. Места стыков при этом прокладываются жгутом для лучшего уплотнения.
6. Выравнивают ростверк и тщательно проверяют угол: он не должен отклоняться от 90 градусов.
7. Фиксируют брус на оголовках свай посредством саморезов.

Обвязка свай доской

При монтаже свайного фундамента обвязка доской имеет ряд бесспорных достоинств по сравнению с брусом:

1. При проведении работ в брусе со слишком большим сечением могут появиться трещины либо он значительно деформируется.
2. Для изготовления балок длиной более 6 м брус не годится из-за серьезных проблем, которые могут возникнуть при этом.
3. Балки из бруса достаточно тяжелые, поэтому для их монтажа потребуется целая бригада рабочих. В то же время балку из досок изготавливают прямо возле фундамента, что значительно проще.
4. Балки из досок не требуют дополнительной просушки и отличаются повышенной прочностью по сравнению с аналогами из бруса.

Обвязку винтовых свай с применением доски выполняют по следующему алгоритму:

1. Между оголовками свай и собственно обвязкой обязательно делают гидроизоляционный влагонепроницаемый слой, часто из рубероида высокого качества.

2. Затем на обвязку из древесины монтируют лежень размера приблизительно 50х150 см, который закрепляют на оголовках посредством надежных болтов.
3. На лежень накладывают доски обвязки в три слоя: сначала одна доска по всему периметру основания, потом вторая и третья. Все слои необходимо тщательно скрепить гвоздями.
4. Если высота обвязки превышает 40 см, следует дополнительно усилить ее, используя профтрубу.

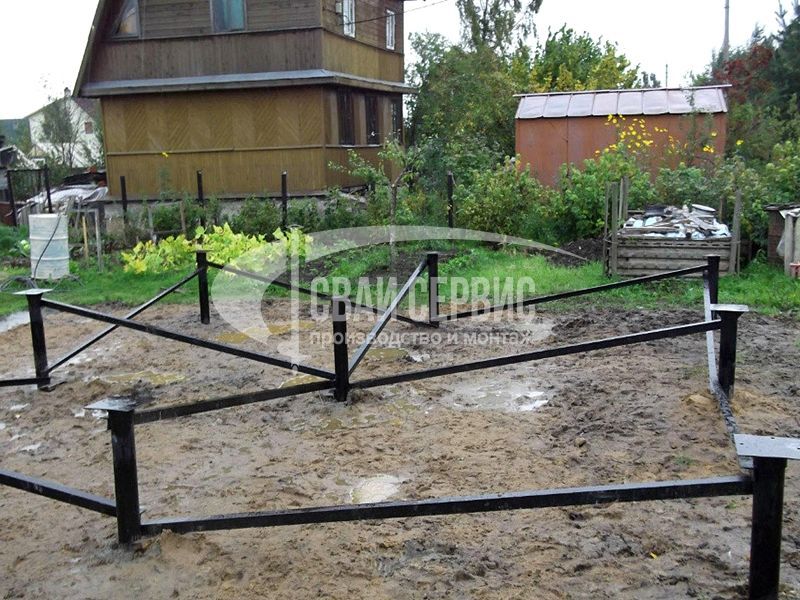

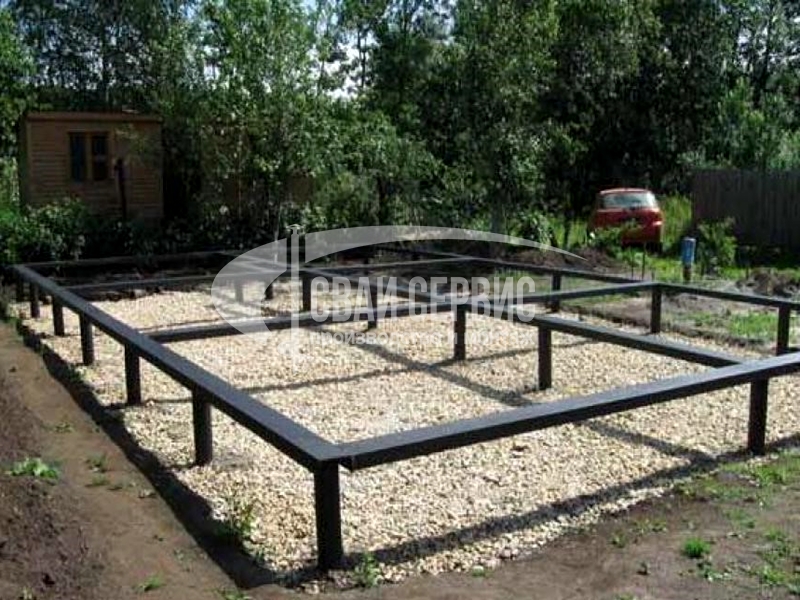

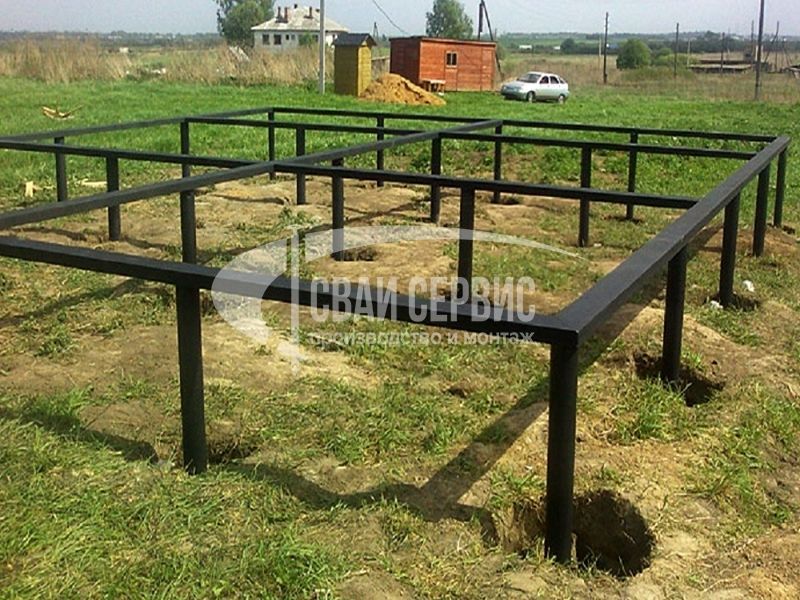

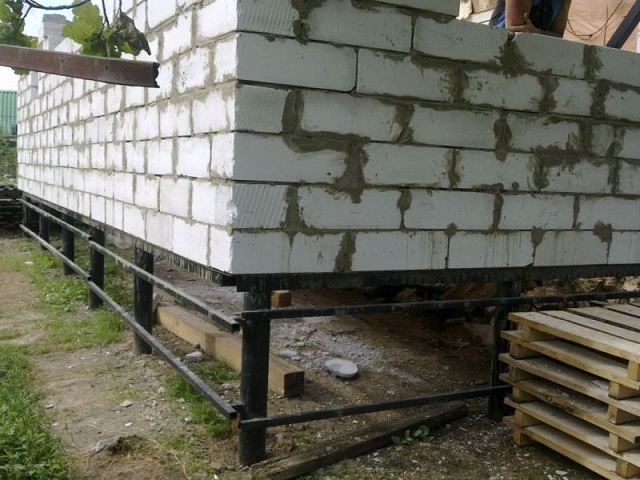

Обвязка свай швеллером (двутавром) или профтрубой

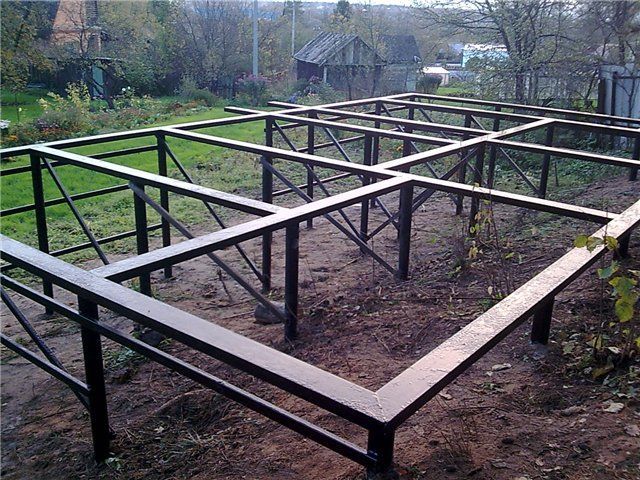

Металлические ростверки позволяют использовать свайно-винтовой фундамент при возведении не только деревянных строений, но и зданий из шлакоблоков, пенобетона и газосиликата в один этаж.

Обвязку фундамента швеллером или двутавром производят следующим образом:

1. Устанавливают столбы свай на одинаковой высоте и обрабатывают металлические элементы обвязки антикоррозийным средством.
2. Металлические балки помещают на сваи так, чтобы они соединялись посередине столбов свай. Швеллер обрезают под прямым углом в местах угловых стыков элементов ростверка.
3. Балки приваривают друг к другу и к оголовкам свай.

Обвязка свайного фундамента профтрубой производится практически аналогично, однако устойчивость такого материала к значительным механическим нагрузкам может оказаться намного меньше. Из преимуществ трубы отметим дешевизну и небольшой вес.

Обвязка свай с использованием железобетонного ростверка

Железобетонная обвязка монолитного типа выходит почти на треть дешевле, чем металлическая, однако она имеет ряд недостатков, основные среди которых – трудоемкость установки и невозможность продолжения строительства до полного отвердевания ростверка. На это обычно уходит не меньше месяца.

Обвязка свай с использованием железобетонного ростверка: итоговый вариант.

При обвязке свай посредством железобетонного ростверка необходимо действовать следующим образом:

1. Столбы свай выставляют на один уровень.

2. Из обструганных досок изготавливают опалубку для дальнейшей заливки бетоном, которую изнутри оббивают клеенкой для предотвращения утечек.

3. Создают двухконтурный каркас, используя металлическую арматуру. Горизонтальные элементы арматуры по вертикали скрепляют перемычками из вязальной проволоки.
4. Армокаркас помещают в опалубку таким образом, чтобы от ее поверхности металл отделяло не менее 5-6 см.
5. Металлический каркас приваривают к сваям и заливают опалубку бетоном.

Виды перевязки

В настоящее время известны несколько типов, таких как:

• деревянным брусом;
• металлическим швеллером;
• двутавром или балкой;
• железобетоном.

Соединение столбов лентой может быть исполнено, как над землей (от 15 до 30 см над уровнем почвы; применяются на пучинистых грунтах), лежащий на почве, так и в погруженный в грунт (в настоящее время почти не применяют данный тип).

Обвязка свайного фундамента брусом

При строительстве своими руками малоэтажного дома, хозяйственной постройки, бани из строительных материалов средней тяжести (каркасных или щитовых) отличным решением станет обвязка деревянным брусом.

Ростверк ложится на столбы или сваи сверху, применяют самый распространённый размер заготовки из бруса размером 150х150 или 200х200, так как стоимость таких пород в несколько раз дешевле лиственных, причем прочностные показатели и срок эксплуатации изделий из разных пород абсолютно идентичные.

Перед установкой поверхность деревянного изделия следует обработать антисептиком для предотвращения гниения заготовки, а затем покрыть гидроизоляцией (чаще других применяют битумные смеси). Обвязка фундамента брусом должна быть исполнена в правильной последовательности:

• после закручивания свай их необходимо выставить по одному уровню;
• на каждый столб монтируют оголовок;
• следует выполнить гидроизоляцию узлов из бруса;
• бруски между собой соединяют пазами;
• дерево устанавливается по периметру всего фундамента на оголовки столбов таким образом, чтобы бруски скреплялись в местах оголовок;
• следует проверить правильность углов и уровень ростверка из бруса;
• крепление бруса к винтовым сваям осуществляется специальными саморезами.

Обвязка винтовых свай швеллером

Данный тип перевязки имеет увеличенную несущую способность, чем деревянные бруски, изделия из металла используют как для возведения жилых деревянных построек, так и зданий из пено- и шлакоблоков, а также из газосиликатного кирпича.

Чаще других ростверком служит двутавровая планка или швеллер. Точный подбор определенного размера профильной трубы зависит от расчетных показателей самого основания. Перемычка из двутавровой балки отлично справляется с сжимающими нагрузками, обеспечивает большую жесткость скрепления столбов, поэтому ее целесообразнее применять, чем другие виды перемычек.

Когда столбы обвязывают двутавром, планку одного и того же сечения следует прокладывать по всей длине основания, стандартно используют изделия сечения № 20. Швеллер принято прокладывать под основные стены сечением № 30, под другие — № 20.

Технология установки железной перемычки:

• столбы следует выравнивать по высоте;
• верхний слой металлической заготовки необходимо покрыть составом с антикоррозийными свойствами;
• железные изделия монтируют на столбы, стыки заготовок следует прокладывать на сваях; при использовании двутавра в качестве обвязочного материала; места стыков в углах необходимо отрезать под углом 90 градусов;

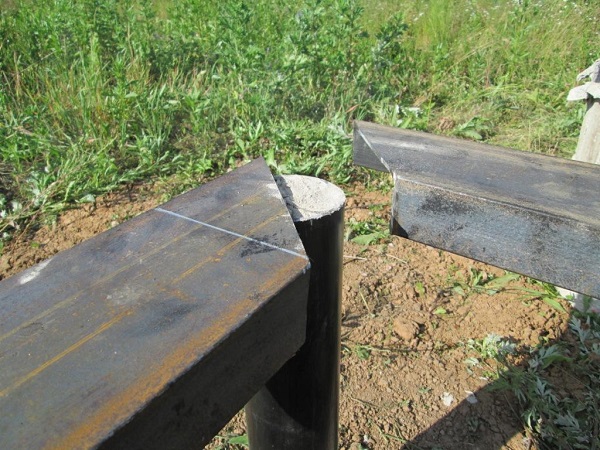

• в местах угловых соединений швеллер необходимо обрезать таким образом, чтобы при стыковке получился угол 90 градусов;
• балки необходимо закрепить при помощи сварки к столбам, стыки также следует заварить.

Железобетонное перекрытие

Ленточная обвязка из бетона обойдется на 30-35 % дешевле, чем ростверк такого же фундамента из швеллера или двутавра, причем по прочности и надежности он будет превосходить железные заготовки. Перекрытие из железобетона следует возводить по правилам:

• сваи следует выставить по одному уровню;
• необходимо возвести деревянный короб для бетона, чтобы раствор не убегал, внутреннюю часть опалубки требуется проложить пергаментной бумагой;
• каркас ростверка следует возвести из рифленой арматурной проволоки сечением 10-12 мм; основные горизонтальные прутья необходимо скрепить соединительными перегородками (вертикальными и продольными); элементы скелета требуется перевязывать специальной проволокой;
• арматурный каркас помещается в короб таким образом, чтобы отступ от всех краев опалубки был 6-7 см;
• железный скелет ростверка крепится с арматурой свай при помощи сварного соединения;
• следует применять для заливки бетонный раствор класса М-300;
• опалубка разбирается только после полного схватывания бетона не раньше, чем через 30 дней с момента заливки. Подробнее о монтаже железобетонного ростверка на винтовые сваи смотрите в этом видео:

Что понадобится при работе

• Электроинструмент («болгарка», дрель, электролобзик, шуруповерт).
• Сварочный аппарат.
• Измерительные приборы (рулетка, линейка, штангенциркуль).
• Метизы (болты, гайки, кузовные шайбы, шпильки, саморезы и прочее). Шпилька погружная нужна, если производится обвязка столбчатого фундамента брусом. В этом случае шпилька погружается в бетон при заливке, а снаружи остается часть, достаточная для дальнейшего монтажа.
• Индивидуальные средства защиты!

Обратите внимание на выбор сверл! Их диаметр должен быть в небольшом плюсе. Например, если болт М 16, то диаметр сверла – 18 мм. Небольшой люфт поможет подровнять брус, если немного ошиблись с разметкой. Длина сверла должна быть достаточной для сквозного просверливания 150-го или 200-го (при двойной обвязке) бруса. Необходимо позаботиться о выборе дрели, так как в обычных (бытовых) патрон не рассчитан на большой диаметр сверла. В среднем, до 12-13 мм.

Процесс монтажа свай

Чтобы избежать необходимости ремонтировать фундамент и бороться с последствиями его проседания, необходимо сразу выполнять монтажные работы правильно. К счастью, они отличаются простотой и требуют минимум усилий и финансовых трат от собственников земельных участков.

Всегда нужно заказывать инженерные изыскания и проектирование у профессионалов. Опытные специалисты смогут точно определить состав и характеристики грунта, а также выберут наиболее подходящие опорные конструкции с учетом этих индивидуальных особенностей.

На следующем этапе опоры подрезают до одной высоты с помощью болгарки и бетонируют. После этого остается приварить к ним оголовки и уложить ростверк, то есть выполнить обвязку с помощью металлического швеллера или деревянного бруса. Эти элементы фундамента тоже нуждаются в защите от коррозии и гниения.

Обвязка свайного фундамента профильной трубой — Фундамент своими руками

Виды обвязки свайных оснований

Свайные фундаменты пользуются популярностью в промышленном и частном строительстве, когда уклон на строительной площадке достаточно большой или на местности имеется большая глубина залегания прочных пород.

В таких грунтах нецелесообразно копать глубокие траншеи, так как возможен сдвиг почвы или затопление дна траншей грунтовыми водами. В свою очередь, свайные конструкции подойдут идеально, учитывая их особенности, конструктивные характеристики и небольшую стоимость в целом.

Для чего используется обвязка?

Схема устройства ростверка в столбчато-свайном основании

Для обеспечения большей прочности конструкции и равномерной передачи нагрузки от здания на грунт, часто используется специальная обвязка фундамента или ростверк. Ростверк соединяется со сваями с помощью шарнирного соединения, арматурной сетки, жесткой сварки и проволоки. В частном строительстве практикуется обвязка ростверком из деревянного бруса, профтрубы или швеллера. Обвязку применяют:

1. Чтобы обеспечить геометрически ровное и правильное расположение всех свай.
2. Не допустить смещение фундамента под воздействием боковых, касательных и вертикальных грунтовых смещений
3. Обеспечить равномерное распределение нагрузок от массы будущего здания через сваи на грунт.

При проектировании свайно-ростверковых фундаментов нужно учитывать количество свай. Чем больше используется свай, тем меньшее сечение будет арматуры обвязки. Кроме того, можно применять также обычную широкую доску или профтрубу малого диаметра, соединять все звенья нужно уголками.

Виды и типы обвязок

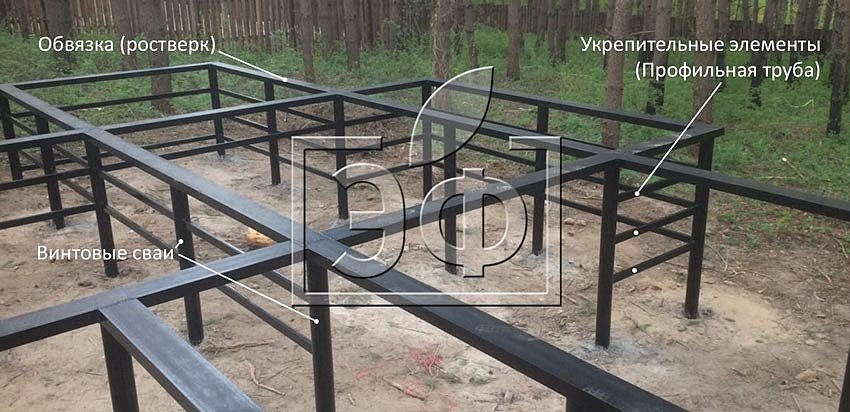

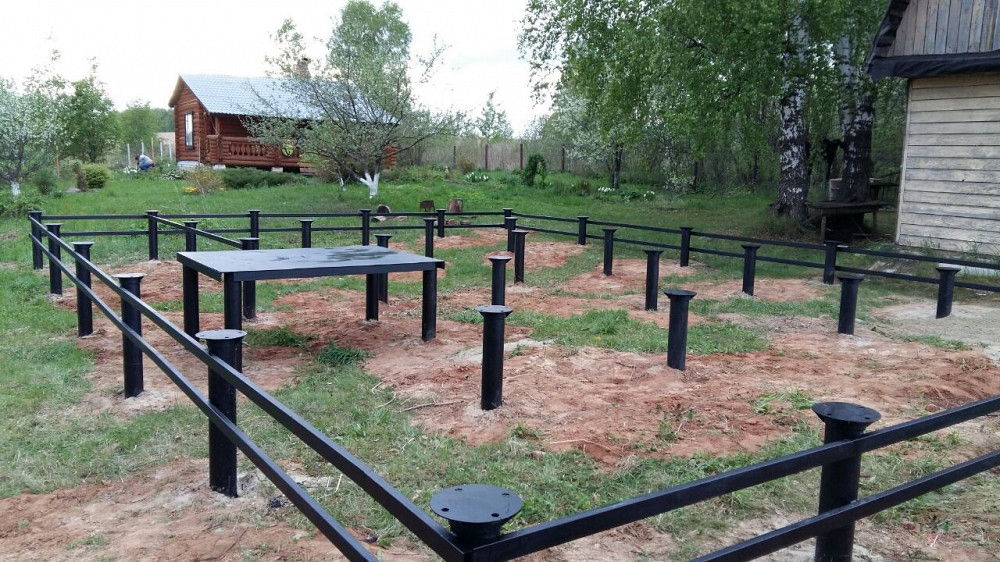

Применение профтрубы для обвязывания свай основания зданий

Свайно-ростверковые фундаменты отличаются высокой прочностью, они практически полностью нейтрализуют вертикальные и горизонтальные подвижки почвы. Используются для возведения домов на подвижных и неустойчивых почвах, склонных к пучению. Сваи также активно закладывают в расчет не только при проектировании нового дома, но и применяют в ходе ремонта уже существующего, так как они достаточно прочные и способны выдержать нагрузку зданий в несколько этажей.

При этом важно учитывать человеческий фактор, а также наличие в почве твердой породы. Во время установки свай неизбежно образуется небольшой угол уклона за счет смещения сердцевины, поэтому после монтажа конструкций их нужно выровнять и укрепить.

Методы укрепления свай, используемых в частном строительстве:

1. Обвязка профтрубой, дополнительное соединение с вершиной сваи уголками, сваркой или гибкой проволокой.
2. Использование металлических швеллеров с разным направлением установки.
3. Применение деревянного бруса.

Обвязку совсем необязательно делать, если месторасположение верхней точки сваи не более 60 см от уровня грунта. Но если она выше, то без обвязки не обойтись, так как несущие конструкции даже под воздействием ветра или дождя будут смещаться, а со временем возможен перекос самого здания.

Необходимые материалы для обвязки свайного фундамента:

• деревянный брус, можно использовать толстые доски;
• металлический швеллер, двутавр и соединительный уголок;
• гибкая проволока, катанка или арматура сечением до 8 мм.

Понадобятся сварочный аппарат и строительные уровни.

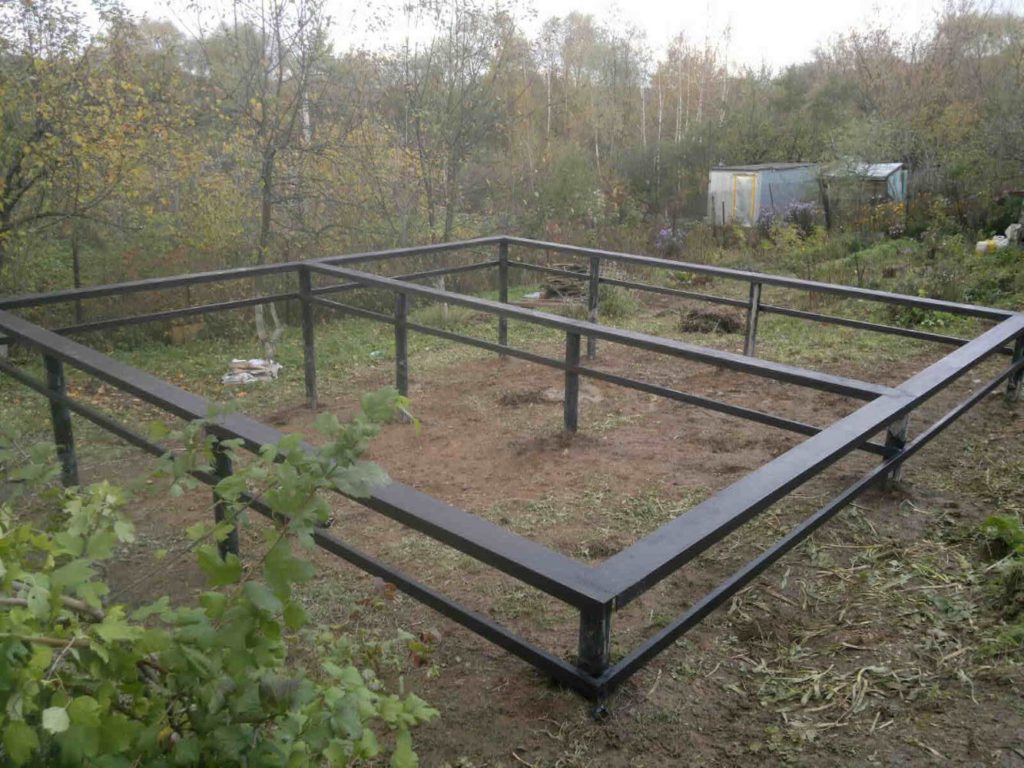

Обвязка швеллером или профтрубой

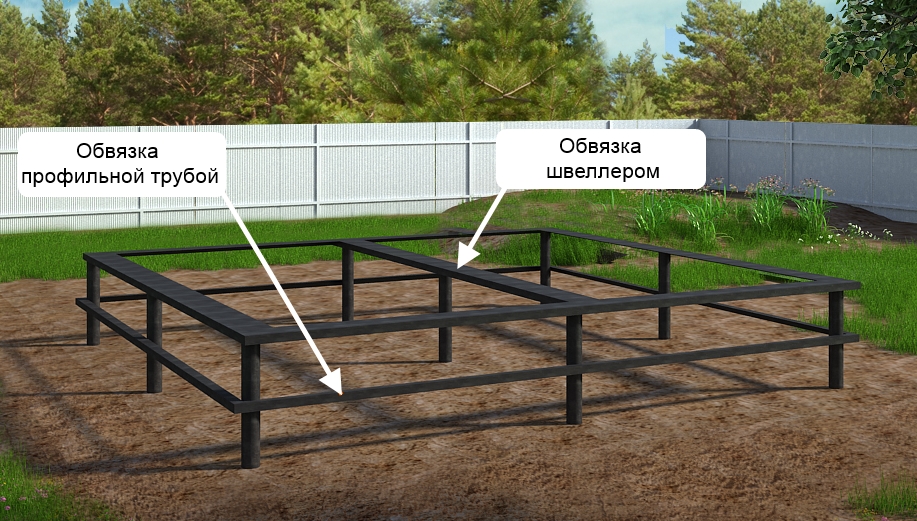

Швеллер и профтруба для обвязывания свай фундамента

Швеллер – это металлическая жесткая балка большой толщины, имеет свои ребра жесткости, к которым методом сварки присоединяют арматуру или верхушку сваи.

Профилированная труба стоит дешевле, масса у нее меньше, но и прочностью она не отличается, принцип соединения аналогичен швеллеру. Оптимальный метод соединения – это накладка двух балок одна на другую или внахлест. Особенности:

1. Недопустимо использование отдельных балок на разных сваях, это должна быть монолитная конструкция.
2. Если фундамент достаточно большой, то для установки и фиксирования швеллера придется использовать подъемный кран, поэтому такой метод обвязки используется при возведении складских и промышленных зданий.
3. Для обеспечения большей прочности рекомендуется применять не только сварку, но и болтовое соединение, места стыков покрывать антикоррозийными красками и проверять ультразвуком.
4. Швеллеры – это тяжелые несущие конструкции, поэтому такие ростверки в частном строительстве не используются.

В качестве несущей конструкции используют швеллер шириной до 160 мм, но, если свая имеет внешний диаметр 108 мм, то тут рекомендован швеллер шириной 140 мм.

Сначала делают укрепление продольными балками, так сваи соединяют между собой и создают искусственный горизонтальный щит. Затем на вершину сваи устанавливают швеллер, который соединяют сваркой со сваей и дополнительно уголками с промежуточными балками.

Такая конструкция не влияет на прочность фундамента, ведь ослабленный сваркой металл швеллера имеет надежную опору в виде винтовой металлической сваи, а балки обеспечивают равномерное распределение нагрузок.

Обвязка брусом или доской

Схематическое отображение обвязки свай брусом

Обвязка фундамента из бруса

Если вы строите небольшое здание из легких материалов — каркасное либо щитовое, и при этом финансовые средства на реализацию проекта сильно ограничены, лучшим выбором будет обвязка свай брусом.

Ростверк из бруса, как правило, устанавливается на основания из винтовых и буронабивных свай. Это отличный вариант для строительства фундаментов под бани, хозяйственные постройки и одноэтажные деревянные здания.

Совет эксперта! Ростверк из бруса, в сравнении с металлическими и железобетонными ростверками, обладает на порядок меньшим запасом прочности, однако для строительства вышеуказанных зданий его будет вполне достаточно.

Для обустройства обвязки чаще всего используются брус из дерева хвойных пород с сечением 150*150 либо 200*200 мм, его стоимость на порядок меньше бруса из лиственных деревьев, а в плане эксплуатационных свойств и продолжительности срока службы какие-либо отличия отсутствуют.

Рис 1.4: Строительство ростверка из бруса

Перед монтажом ростверка брус обязательно покрывается антисептическими составами, предупреждающими гниение дерева, и слоем битумной гидроизоляции, который необходим для приданию брусу гидрофобных свойств.

Последовательность монтажа обвязки из бруса следующая:

• После монтажа свай столбы выравниваются по одному уровню;
• На сваи устанавливаются оголовки;
• Выполняется гидроизоляция материала;
• На стыкующемся в углах дома брусе выпиливаются пазовые соединения;

Рис 1.5: Варианты стыковки ростверка из бруса

• Брус укладывается на оголовки свай по контуру фундамента, так, чтобы стыки отдельных элементов ростверка соединялись на оголовках, сами стыки, при этом, уплотняются джутом;
• Проверяется прямота углов и уровень ростверка;
• Брус фиксируется на оголовках свай с помощью саморезов.

Разновидности обвязки.

В строительной практике чаще всего применяют обвязку четырех видов:

брусовую;из металлического швеллера;из двутавровой балки;монолитную из бетона.

В свою очередь, любой тип крепежа может быть исполнен в трех вариантах:

высокий, т. е.

приподнятый над уровнем почвы. Данный вариант обвязочного усиления основания встречается чаще всего;повышенный, когда обвязочный материал лежит на грунте;заглубленный, при котором верхняя плоскость обвязочной ленты совпадает с уровнем земли. Встречается крайне редко.

Тот или иной вид выбирается с учетом высоты свайногооснования и массы постройки.

Необходимые материалы и инструменты.

Помимо собственно обвязочного материала (брус, двутавр, швеллер или бетон), потребуется следующее:

дисковая пила для бруса или болгарка для металластроительный уровеньзакладные шпильки или толстая проволока-катанкасварочный аппарат

Кроме того будут необходимы средства индивидуальной защиты и рабочая одежда.

Технология выполнения обвязки.

Порядок и особенности действия будут зависеть от выбранного типа обвязочного материала. Едиными остаются требования к жесткости получаемой конструкции.

Требования к обвязке

В строительстве ко всему выдвигаются определенные требования и нормы, и нижняя обвязка не стала исключением. Чтобы обеспечить безопасность жильцов дома и предотвратить преждевременное разрушение конструкции, необходимо, чтобы этот элемент каркасного дома четко соответствовал следующим требованиям:

1. Для нижней обвязки используется только новый, качественный и ровный брус. Все элементы конструкции должны быть одинакового размера: если это доски. Их размер составляет 38х140 или 38х100 мм, а если это брус, его размер составляет 120х120 либо 150х150 мм;
2. Для этих целей рекомендовано использовать хвойные породы дерева (причины описаны выше);
3. Все пиломатериалы необходимо заранее подготовить, чтобы их срок службы был максимально долгим. В эту подготовку входит обработка древесины антисептиками, предотвращающими гниение, появление паразитов, защищает материал от влаги и т. д;
4. Важно! Заменить прогнившие детали практически невозможно, поэтому, чтобы сберечь свой дом, важно заранее позаботиться о подобных мелочах.
5. Стойки дома должны быть максимально прочными;
6. Ствол, который используется для обвязки, должен быть максимально ровным. Это важно при строительстве каркасного дома;
7. Важно проследить, чтобы обвязка четко повторяла контур заложенного фундамента. В противном случае образуются пустые полости, в которых скапливается влага, а это приведет к преждевременному гниению древесины.

Особенности процедуры

Ростверк может быть изготовлен только из массива, но допускается использование клееного бруса, по своим техническим характеристикам превосходящего натуральный. Клееный брус намного стабильнее цельного, изготовленный путем склеивания под прессом элементов с разно направленными волокнами, материал обладает повышенной устойчивостью к воздействию окружающей среды. Заготовка должна оснащаться ровными боковыми поверхностями.

Предпочтительно изготавливать ростверк из хвойных пород. Их преимущества в длительности эксплуатации, в том, что смолистая древесина меньше подвержена губительному воздействию влаги, биологических вредителей, на ней редко возникают грибковые очаги или колонии плесени. Дерево материал теплый, пирог утепления пола начинающийся с древесной основы гораздо теплее аналогичного пирога, но на металле. Хвойные породы стоят намного дешевле остальных, что также является преимуществом. Монтаж ростверка не сложен, все работы можно выполнять своими руками, экономя деньги и на этом.

Для обвязки рекомендовано использование бруса квадратного сечения 150х150мм, не меньше, который в обязательном порядке следует обработать антисептическими составами, антипиренами, чтобы повысить огнестойкость.

Важно!Брус должен быть ровным, не поведенным, без трещин, сколов и каких-либо иных деформаций. Длина бруса равна длине шага винтовых свай

Крепление брусов друг к другу в обвязке производится только над свайной опорой и никак по-другому.

Использование уголков и профильной трубы

Уголки 50*50 мм и толстостенные профильные трубы применяются при устройстве нижней обвязки винтовых свай с головой выше 40 см. К правильному устройству нижней обвязки предъявляются такие требования:

1. При горизонтальном расположении растяжки уголок или трубы крепятся к центру тела сваи на сварку. Получается полноценный шов, способный работать на растяжение. Крепление внахлёст не допускается, получается короткий шов который не сможет нести нагрузку при изменении положения сваи от воздействия грунтов.
2. Применение угловых раскосов облегчит монтаж, если предварительно по центру тела свай приварить пластины из толстостенного металла.
3. Сваи должны обвязываться по всем направлениям фундамента для придания жесткости и устойчивости каркасу. Применяется только толстостенная профильная труба.

Дополнительное крепление

Для надежности элементы соединительных узлов дополнительно скрепляют стальными скобами из металлического прутка диаметром 8 мм. Это необходимо сделать в том случае, когда длины саморезов не хватает для прочного скрепления толстых балок. Местом установки скоб выбирают верхнюю часть бруса, напротив соединительных узлов. Острые концы крепления необходимо вбивать в цельные участки бруса, не оснащенные выборками «в полдерева».

Полностью забить скобу толщиной 8 мм в древесину не всегда просто, поэтому эту процедуру реализовывают следующим образом:

• Наносится разметка. Для этого крепеж достаточно приложить к поверхности балки и обвести маркером.
• По линии разметки выпиливается канавка глубиной 10 и шириной 8 мм.

• Точки на поверхности, где будут погружаться ножки, оснащаются отверстиями диаметром 5-6 мм. Это убережет брус от растрескивания во время забивания скобы.
• Отверстия и канавки в обязательном порядке обрабатываются антисептической пропиткой.

Монолитный железобетонный ростверк

Монолитный железобетонный ростверк по себестоимости выходит на 30-40% дешевле металлической обвязки, при этом в плане прочностных характеристик последнюю он существенно превосходит.

Единственный недостатком такой конструкции является трудоемкость процесса создания и большие затраты времени, поскольку начать возведение стен дома можно не раньше полного отвердевания бетонной ленты ростверка, на которое требуется около 28-30 дней.

Рис 1.9: Обустройство монолитного железобетонного ростверка

Железобетонный ростверк создается в следующей последовательности:

• Высота свайных столбов выравнивается по одному уровню;
• Из строганных досок создается опалубка под заливку бетоном, при этом внутренняя часть опалубки во избежание утечки бетонного молочка оббивается клеенкой;

Рис. 2.0: Опалубка под железобетонный ростверк

• Из рифленой арматуры диаметром 10-12 мм создается двухконтурный армокаркас. Горизонтальные прутья арматуры соединяются между собой вертикальными перемычками, для фиксации элементов каркаса используется вязальная проволока;
• Армокаркас укладывается в опалубку так, чтобы он был отдален от ее краев на 5-6 сантиметров. Для поднятия каркаса используются специальные подставочные грибки;

Рис. 2.1: Армирование железобетонного ростверка

• Армокаркас соединяется с арматурными прутьями свайных столбов с помощью сварки;
• В опалубку заливается бетон класса М300;
• Выжидается 28 дней до полного отвердевания бетона и выполняется демонтаж опалубки.

Зачем нужна

Чтобы понять, для чего выполняется обвязка фундамента брусом, следует уточнить технологические особенности установки свайной фундаментной основы.

Такие фундаменты зачастую используют под легкие каркасные здания, отличающиеся небольшой удельной массой. Свайное основание существенно выигрывает в денежном отношении, отличается надежностью, не уступая другим своим аналогам.

Сваи представлены погруженными в почву столбами, расположенными друг от друга с определенным шагом. Но как бы не были надежны опоры, они не дают стопроцентной гарантии в показателе прочности и исключении перекосов. В этом случае приходится выполнять обвязку, позволяющую идеальным образом решить названные проблемы.

Процесс обвязки свайного фундамента брусом своими руками должен предусматривать формирование прочного крепежа, с помощью которого установленные опоры соединяются в единую конструкцию.

С помощью такого рабочего этапа получается надежная фундаментная основа, позволяющая в равной степени распределять и выдерживать воздействия нагрузочного характера. Обвязка свай с помощью бруса называется ростверком и признана наиболее эффективным вспомогательным элементом.

Способы монтажа ростверка

Для усиления ростверков применяют следующие методики:

• Торкретирование. Это процедура напыления бетона под давлением, позволяющая создать дополнительный слой нужной толщины. Специфика нанесения обеспечивает высокую плотность вновь образованной бетонной рубашки, способствует заполнению выбоин, залечивает трещины и прочие изъяны.
• Монтаж бетонной обоймы. Проблемный участок ростверка подготавливается, сверлятся сквозные отверстия, сквозь которые пропускаются арматурные стержни. Затем на всю длину намеченного для усиления участка собирают арматурный каркас, жестко связанный со сквозными прутками. Вокруг армпояса строится опалубка, обеспечивающая заданную толщину и ширину обоймы, после чего в полость закачивают бетон. Иногда в качестве опалубки используются специальные конструкции, которые плотно обжимаются вокруг ленты ростверка и заполняются бетоном.
• В сложных случаях перед монтажом бетонной обоймы устанавливают «стену в грунте». Эта методика предусматривает монтаж механической отсечки между стенами траншеи и боковыми поверхностями ростверка. Такой способ позволяет работать, не опасаясь прибывающих грунтовых вод, осыпающихся стенок траншеи и т.п.

ОБРАТИТЕ ВНИМАНИЕ! Усиление ростверка необходимо предварительно рассчитать, чтобы не пришлось повторять процедуру уже на следующий год. Основными величинами, которые должны быть выяснены, являются толщина и протяженность слоя усиления

Иногда приходится увеличивать толщину ленты по всему периметру.

Ростверк из металлического швеллера

Обвязка швеллером используется при возведении кирпичных, каркасных, рубленых и брусовых строений. Такое сооружение особенно устойчиво и надёжно. Но также может применяться профильная труба или двутавровый стандартный профиль с сечением 20 мм, который обеспечивает ещё большую жёсткость конструкции, особенно если предполагается тяжёлая постройка.

Для работы со швеллером, применяется П-образный профиль с сечением 30-40 мм. Оголовки при таких работах на сваи не устанавливаются, а стальной элемент просто приваривается к опоре.

Технология обвязки включает следующие шаги:

• после установки опорных свай все столбы должны быть строго выровнены по нулевой отметке;
• после замера деталей ростверка швеллер размечают и нарезают на части необходимой длины;
• все элементы из металла обрабатываются антикоррозийными составами в два слоя;
• профили монтируются на столбы и обрезаются на стыках под прямым углом;
• ростверк закрепляется сварочным методом, после чего швы покрывают грунтовочной смесью.

В ряде случаев может быть использована профтруба, которая фиксируется аналогичным методом. Этот материал имеет небольшой вес и доступен по стоимости. Однако следует учитывать, что это изделие более подвержено механическим воздействиям, поэтому устойчивость всей конструкции будет гораздо ниже.

Металлический швеллер выбирают цельнопрокатный, так как он выдерживает большие нагрузки, чем элементы, выполненные посредством гнутья.

Выясняя, какая обвязка лучше – безусловно, это монтаж с помощью ростверка из двутавра или швеллера, но, с другой стороны, многое зависит от типа здания.

Почему необходимо проводить обвязку профильной трубой

Если верхняя часть свай поднимается над землей выше чем на 0,5 м, то необходима обвязка, которую осуществляют после установки винтового основания. Эти работы необходимо проводить сразу, чтобы разметка опор не успела деформироваться от времени и нагрузок. После того как винтовые сваи установлены, выравнены и забетонированы, обязательно проводится обвязка трубным профилем. Чаще всего используют профиль размером 20х40 мм или 30х60 мм, что наиболее оптимально для этой цели.

Фиксацию металлического уголка к боковой основе осуществляют качественной электродуговой сваркой, а затем все соединительные сварные швы обрабатывают специальными антикоррозийными составами. Это предотвращается деформирование и образование ржавчины на металлических деталях. Помимо этого, после того как проведена обвязка свайного фундамента профильной трубой, выступающие части винтовых опор также подлежат обработке, чтобы увеличить эксплуатационный срок.

Есть другие способы крепления профиля и обвязки. Для этой цели могут использоваться заклепки и болты. Однако независимо от способов крепления все металлические элементы в обязательном порядке должны быть обработаны специальными защитными составами. Такое покрытие необходимо, чтобы при попадании воды и высокой влажности избежать образования ржавчины и предотвратить порчу свайного фундаментного основания.
