Варианты монтажа фундаментов из блоков ФБС

Какие фундаментные блоки существуют

Производство ФБ регламентируется отечественным стандартом от 1978 года за номером 13579, в котором указан материал, габариты, конструкционные особенности, правила складирования, перевозки, монтажа. Основная классификация производится по конструкции ж/б изделий:

• ФБП – блок имеет открытые книзу пустоты для снижения конструкционных нагрузок на грунт;
• ФБВ – предусмотрен вырез для прокладки коммуникаций, монтажа перемычек (актуально для техподполий с многочисленными инженерными системами);

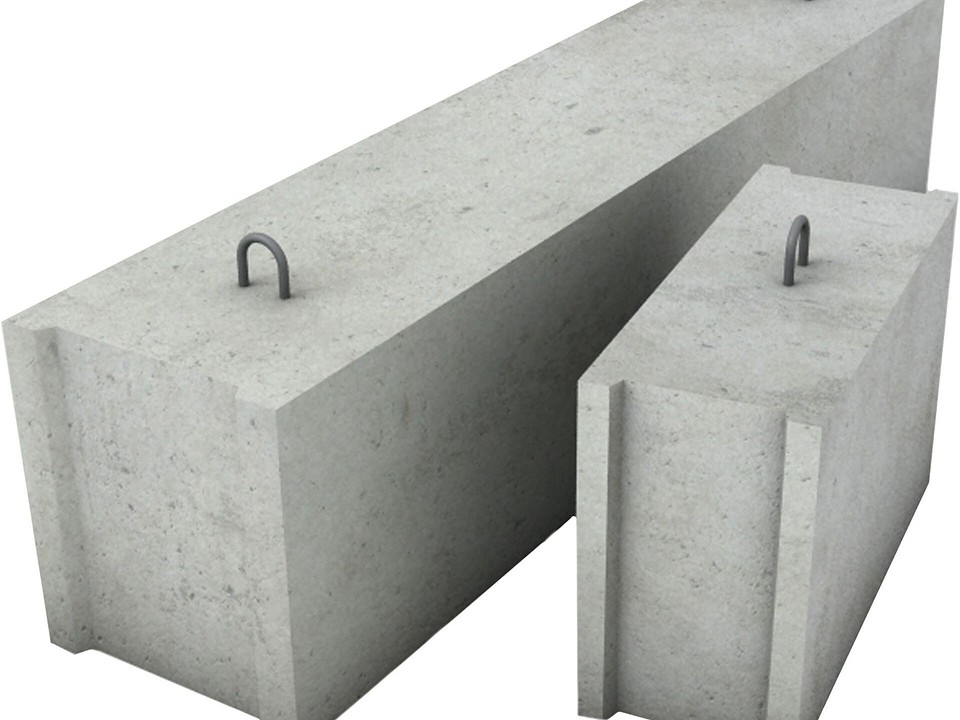

• ФБС – сплошной блок повышенной прочности.

Все они изготавливаются из бетонного раствора плотностью от 1,8 т/м3, имеют несколько типоразмеров:

• длина – 2,4 м, 1,2 м либо 0,9 м (размер чуть меньше, округляется в маркировке, обозначается в дециметрах);
• ширина – 0,3 – 0,6 м (шаг 0,1 м);
• высота – 0,6 м либо 0,3 м (модификации с пустотами, выемками только 0,6 м).

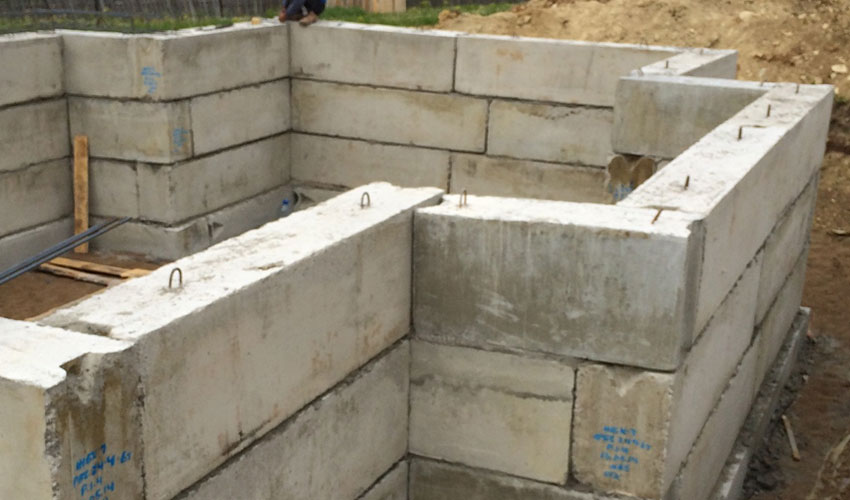

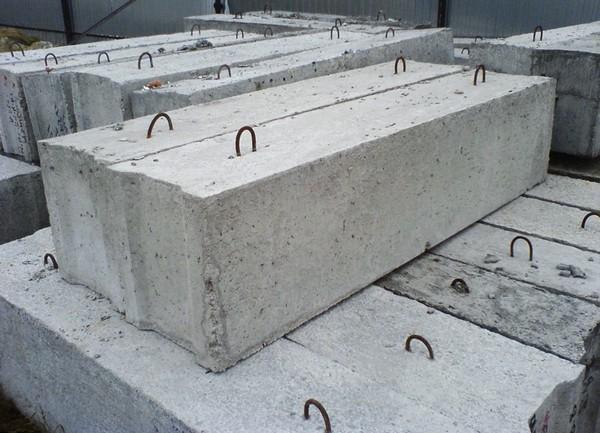

Монтажная петля может утапливаться в тело блока либо выступать над верхним краем (загибаются после установки). При складировании должны соблюдаться стандартные требования – прокладки из дерева 3 см толщины, штабель 2,5 м, максимум.

Преимущества и недостатки фундамента из блоков ФБС

К преимуществам можно отнести:

• Экономию времени. Не надо смешивать бетон, считать количество расходного материала, соблюдать идеальные пропорции. Укладка ФБС проводится быстро и не стоит опасаться о качестве фундамента.
• Производитель предусмотрел все аспекты установки блоков. Крупные блоки оборудованы специальными крюками для легкого монтажа. Изделия легче уложить в яму во время строительства многоэтажных домов или технически сложных объектов.
• ФСБ оборудованы пазами, что дополнительно укрепляют фундамент.
• Если строительство ведется на неподготовленном грунте или в северных регионах, ФБС легко справляется с этими проблемами. В состав материала добавляются химические вещества, повышающие устойчивость к деформации.

Недостатки при использовании блоков ФБС:

• Цена.
• Использование специальной техники для монтажа.
• Большой риск проседания фундамента.

К минусам материала относят дополнительную гидроизоляцию и утепление, но сегодня трудно обойтись без этого этапа.

Главные этапы возведения основания из ФБС

Один расчет придется сделать: необходимо узнать количественную потребность материала. Зная периметр, высоту и толщину, можно рассчитать общий объем кладки, после чего эту цифру разделить на кубатуру одного элемента. Целесообразнее использовать изделия небольшого размера, так как они гораздо удобнее в монтаже из-за их меньшего веса, чем крупные.

Нужна или подробная схема, или чертеж, где будет отражена информация о параметрах:

• тип грунта;
• глубина пролегания почвенных вод и промерзания грунта;
• габариты основания в соответствии с размерами здания;
• план подвального помещения с привязкой ввода инженерно-бытовых коммуникаций.

При покупке ФБС можно будет взять специальный блок с готовыми отверстиями. Если стоит задача сделать мелкозаглубленный ленточный фундамент для возведения хозяйственных построек типа бани или гаража, то достаточно использовать один ряд, вообще их может быть до 5.

Часто блоки выпускаются для конкретного вида и так и называются: для ленточного основания, столбчатого, колонного.

Пошаговая инструкция включает:

• подготовку участка, которая заключается в разметке, копании и освобождении траншеи от мусора;
• работы по организации песчаной подушки;
• создание основы: либо из монолитной бетонной стяжки, либо из самих плоских плит;
• укладку самих фундаментных блоков.

Иногда процесс завершается гидроизоляцией или утеплением.

1. При подготовке участка выравнивается поверхность, устраняется растительность и крупные камни.

2. Обустройство подушки. Вначале засыпается 10-15 см песчаного слоя или щебня с песком в соотношении 10:5. Если грунт глинистый, то подошву делают 3-х слойной, толщиной 60 см, прокладывая середину крупнофракционным наполнителем. Затем следуют процессы обильного увлажнения и трамбовки.

3. Создание основы для фундамента выполняется из тончайшего слоя бетона в 20–30 мм на уплотненном песке. Но вначале необходимо уложить кладочную сетку, а затем на нее медленно вылить раствор, прокалывая его арматурой для удаления воздуха. В случае жаркой погоды его смачивают для предохранения от потрескивания.

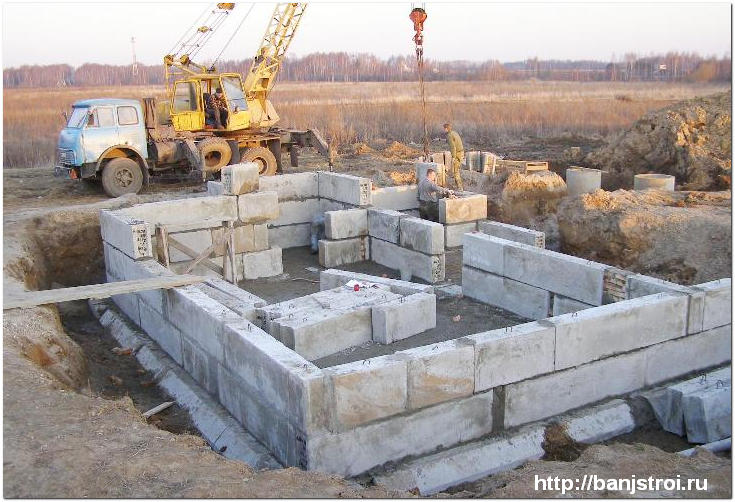

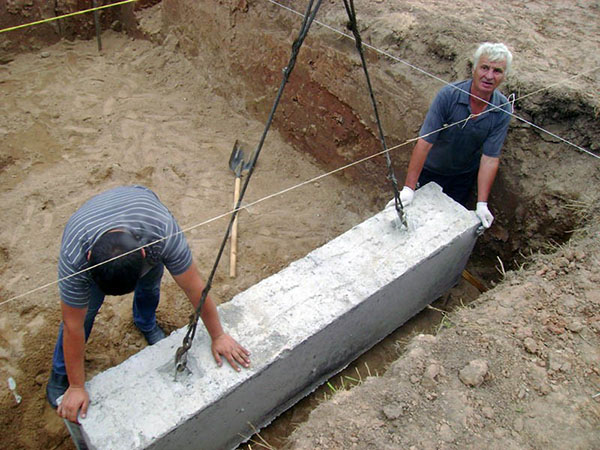

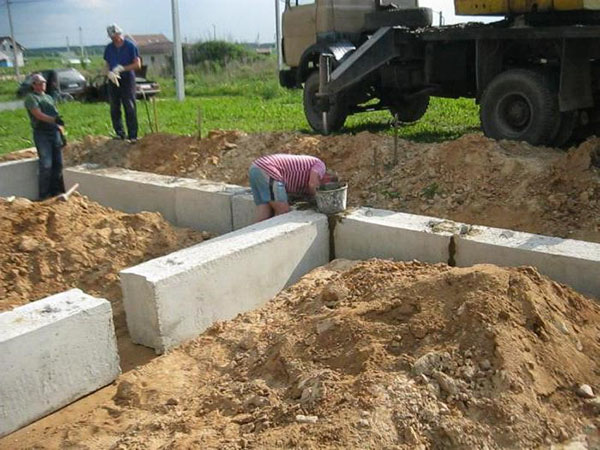

4. Блоки размещают посредством грузоподъемной техники и при наличии 2-3-х помощников, контролирующих правильную установку элементов. Но предварительно необходимо подготовить цементный состав, по плотности напоминающий густую сметану, в таком количестве, чтобы на каждую единицу основания приходилось 10-15 литров. Или приобрести специальный строительный клей: он предпочтительнее, так как ускоряет процесс, но дороже.

5. Скрепляющим раствором обмазываются все соприкасающиеся поверхности ФБС: и вертикальные, и горизонтальные. Последовательность укладки фундамента из блоков ФБС:

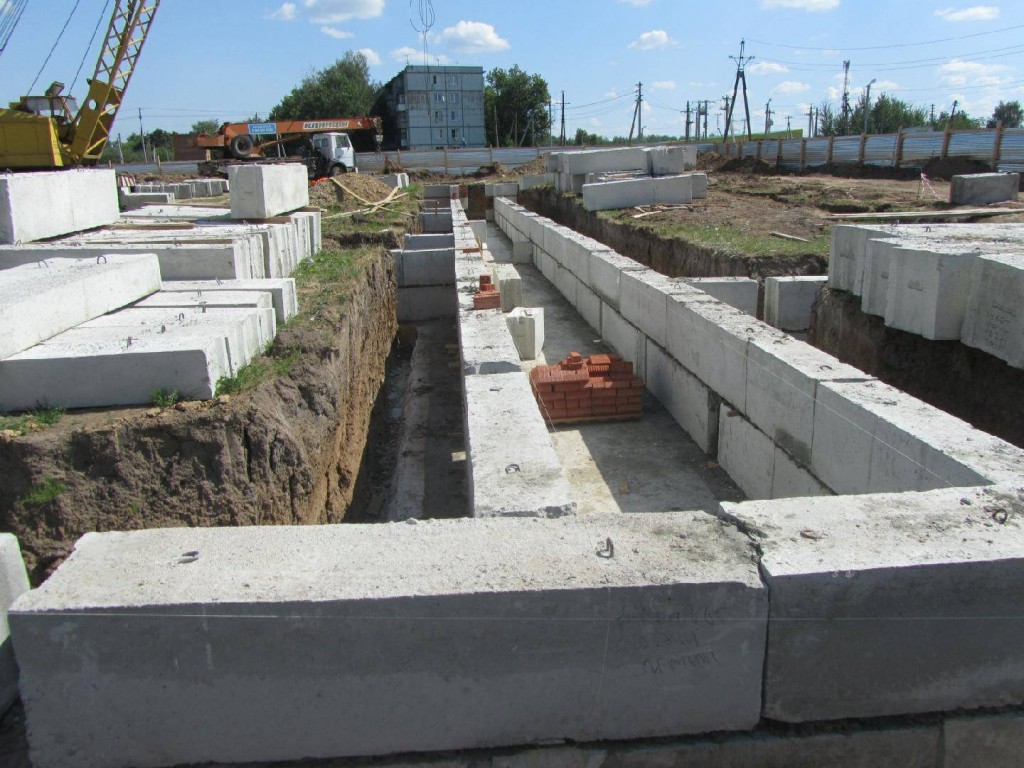

• Монтаж начинается с элементов по крайним осям, на углах будущего сооружения, которые соединяют между собой для трассировки периметра.
• Первый ряд делают из габаритных или более плоских изделий. Это обеспечивает гарантированную устойчивость.
• Блоки выкладывают строго по уровню, заполняя швы между ними приготовленным составом.
• Направление каждого ряда противоположно направлению предыдущему. То есть четные ряды, например, идут с севера на юг, а нечетные – с юга на север. Элементы монтируются по такой же схеме, как и кирпичная кладка, со смещением.

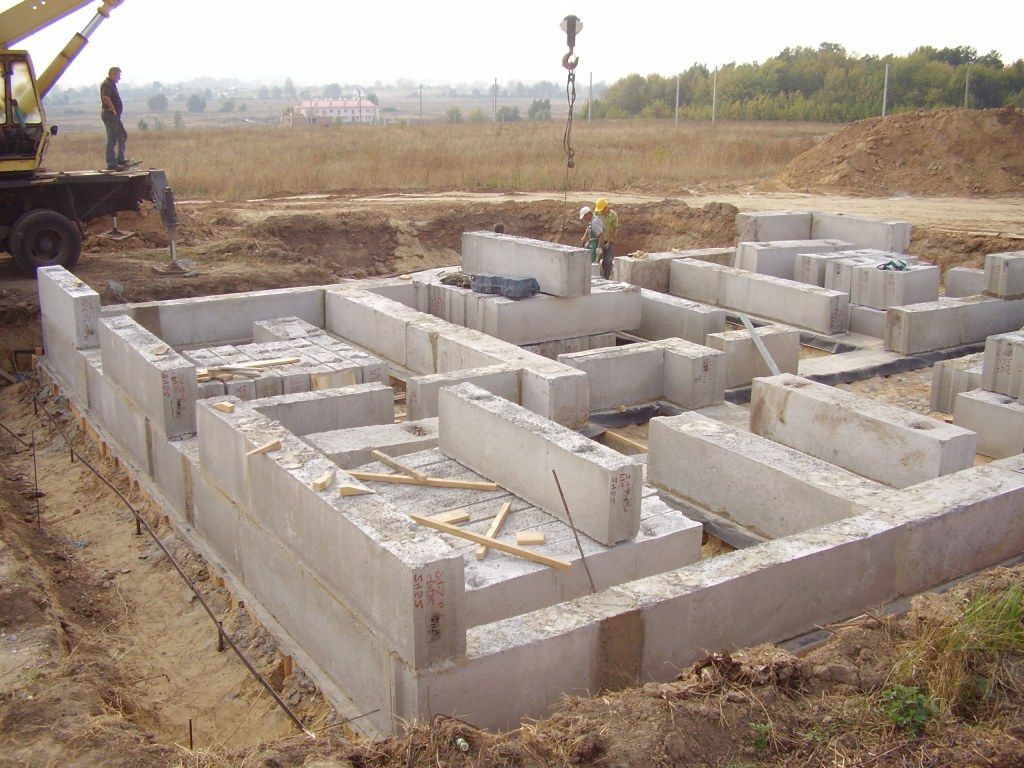

• После того, как сделают фундамент для наружных стен, приступают к выполнению основания для внутренних.

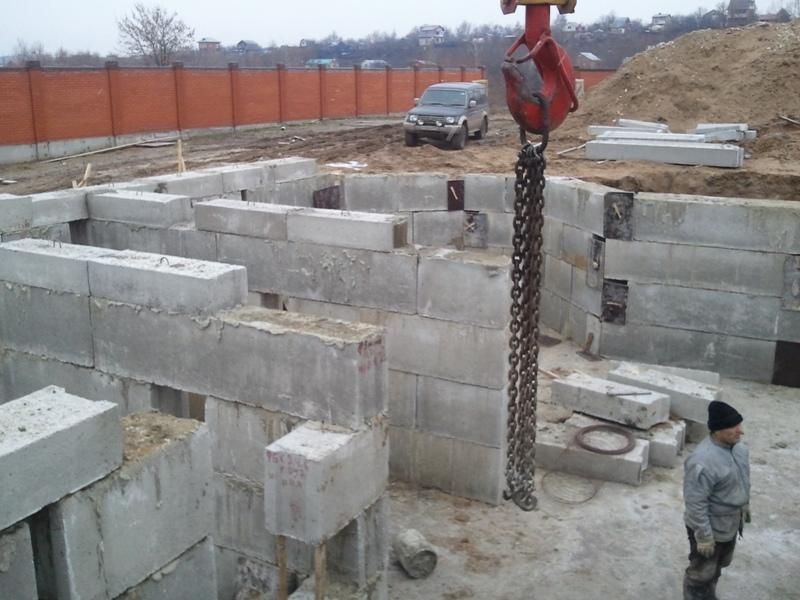

• Вертикальные швы верхних рядов приходятся на середину нижних. Угловые элементы размещают с перехлестом.
• Между рядами наносится раствор толщиной в 1,5 см.

Блоки ФБС

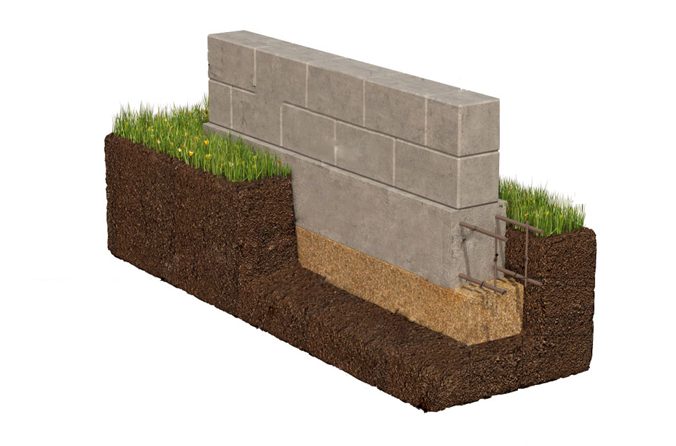

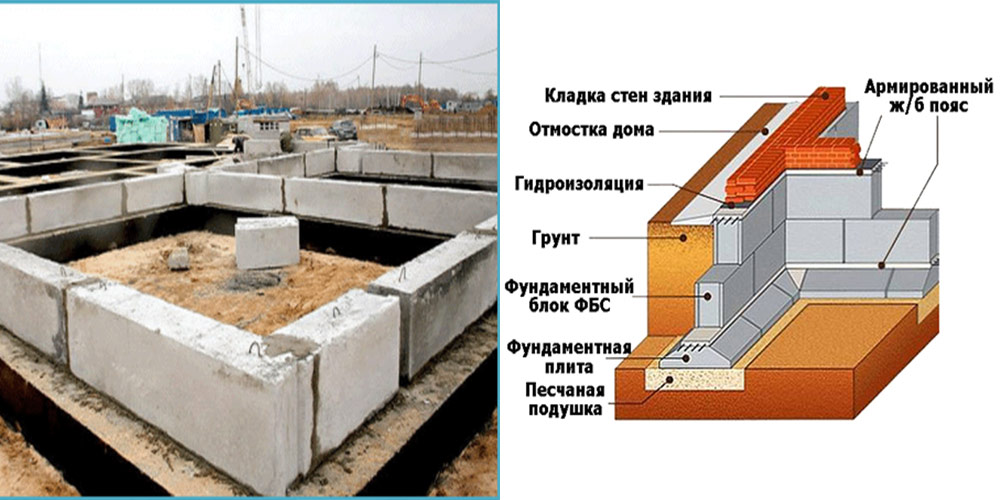

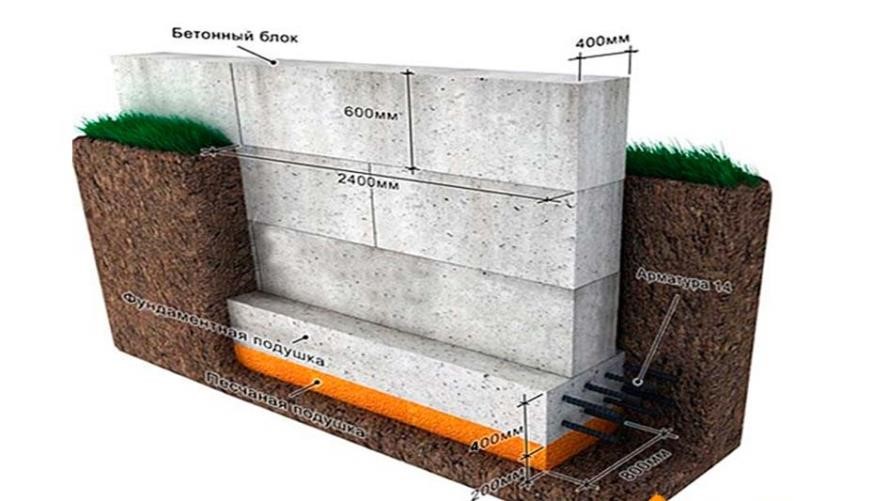

Конструкция блочного основания предельно проста. Она состоит из армированной подушки, стен из блоков и гидроизоляции. При необходимости обустраивается верхний армопояс. Об этом будет отдельно сказано далее.

Единственным существенным недостатком подобного фундамента является необходимость привлечения крана для поднятия блоков. Конечно же, можно соорудить лебедку и попытаться расставить блоки вручную, но трудозатраты в таком случае будут нецелесообразными.

В остальном же с обустройством фундамента из блоков ФБС не возникнет никаких затруднений даже у новичка.

Негативные качества материала

Рассматривая плюсы и минусы фундамента из бетонных блоков, следует указать и отрицательные стороны сооружения. Главная проблема состоит в том, что от длительной эксплуатации отдельные элементы всей конструкции способны дать усадку. Это случается, если почва реагирует на температурные изменения.

Конструкция фундамента составная, сборка ее выполняется из большого количества блоков, которые порой ведут себя по отношению друг к другу независимо.

Следует отметить, что с такими негативными моментами мастера научились легко справляться. А чтобы полностью исключить подобные проявления, перед устройством блочного фундамента заливают ленточные плиты. Данная мера позволяет перераспределять давление блоков и находящихся на них стен по всей площади конструкции.

Есть еще один отрицательный момент у блочного фундамента – существует необходимость защищать шовные участки, выполнять гидроизоляционный слой на всем основании. При использовании блоков больших размеров для ведения работ потребуется привлечение специальной погрузочной техники.

Перед обустройством такого основания следует в обязательном порядке выполнить инженерно-геодезические работы.

Самостоятельное возведение фундамента

Установка фундаментных блоков – это процесс, содержащий ряд последовательных действий. Очень большое значение имеет то, как правильно укладываются элементы конструкции, связывая друг друга. Вначале должна быть проведена подготовка, а потом и основные работы.

Укладка железобетонных фундаментных блоков проходит в таком порядке:

• участок под застройку выравнивают, снимают с него плодородный слой почвы (ее вывозят или складируют);
• размечают территорию колышками и веревками согласно плану: когда подвал предусмотрен – по периметру, если нет – то по фундаментной ленте;
• стены отмечаются по своей ширине с 2-х сторон;
• выкапывают фундаментные траншеи или котлован на запланированную глубину, их дно разравнивают;
• засыпают подушку из песка или гравия, которую хорошо утрамбовывают;
• проводят двухслойную изоляцию дна;
• устанавливают ФЛ (блоки-подушки) по уровню (нивелиру) горизонтально, а возникающие промежутки заполняют приготовленным песчано-цементным раствором;
• выкладывают арматуру, которую покрывают раствором (до 3-х см);

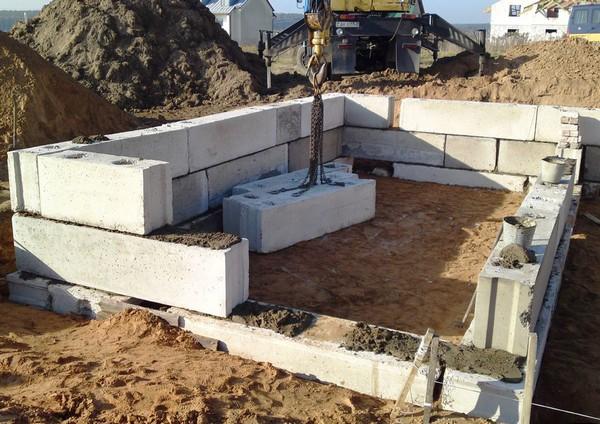

• укладывают ФБС, смещая вертикальные швы для улучшения связки (минимум на 0,4 от высоты блока);
• при наличии следующего уровня – выполняют армирование ряда ФБС предыдущего;
• на выложенный раствор укладывают со смещением следующие строительные детали;
• наносят слои гидроизоляции (с помощью битумных мастик, рубероида), монтируют утеплитель.

Если существуют колебания уровня грунтовых вод с выходом их на поверхность, то следует позаботиться о создании (до возведения здания) дренажной системы.

Следует при монтаже основания оставлять технологические промежутки между составными элементами этой конструкции для систем коммуникации.

Уплотнение подушки на дне котлована (траншеи) лучше проводить вибрационными трамбующими механизмами.

На всем протяжении укладки контролируют вертикальный уровень фундаментных стен.

В зимнее время работы усложнены негативным воздействием низких температур на рабочий раствор.

Перед тем, как сделать фундамент из блоков, рекомендуется изучить пошаговую инструкцию его возведения. Она поможет избежать ошибок, создать конструкцию достаточного уровня качества.

Рассчитать фундамент под дом

В современных реалиях рассчитать фундамент под дом может практически каждый — вам не нужно обладать специальными знаниями и необязательно пользоваться дорогостоящими услугами специалистов. Однако перед тем, как начать строительство необходимо понимать, какой вид фундамента будет наиболее рациональным для вашего участка. Напомним, что физико-географическое положение и геоморфологические условия местности, оказывают непосредственное влияние на тип и стоимость будущей конструкции.

Факторы выбора типа основания

Почва — важнейший фактор при строительстве дома, от ее состава напрямую зависит, трудоемкость процесса и затраты на сооружение фундамента. В некоторых случаях доходит до того, что выгоднее купить новый участок, чем вкладываться в преобразование существующего. Поэтому самое первое, что вам необходимо сделать на новом участке – это определить тип грунта.

Если у вас нет лишних денег, то вам необходимо научиться определять почвы самостоятельно. Важно знать, что все виды грунтов делятся на скальные, глинистые и песчаные. Каждый тип обладает своим набором уникальных свойств, самыми важными из которых являются несущая способность, пучинистость и глубина промерзания.

Грунтовые воды — второй коварный спутник любого строителя. Если у вас высокий уровень залегания водоносного горизонта, то это очень плохие перспективы в будущем. В теплых регионах будут беспокоить бесконечные подтопления, сырость, плесень и грибки. Растворенные агрессивные химические соединения будут медленно убивать ваше основание, разрыхляя и растворяя бетон.

В холодных областях предыдущие факторы действуют в меньшей степени, зато силы морозного пучения с легкостью разорвут неправильно построенное основание за несколько зим. Поэтому крайне важно строить дом на возвышенностях и избегать низменностей, особенно если рядом находится водотоки и водоемы.

Провести анализ грунта и узнать уровень грунтовых вод, вам помогут наши статьи в разделе «Фундаменты, грунты, основания». Рассчитать нагрузки и остальные важные параметры, согласно СНИП, вы сможете с помощью соответствующих калькуляторов нашего проекта

Температура – объединяет два предыдущих фактора в единое целое. Она является последним решающим фактором, который может повлиять на выбор основания.

При строительстве фундамента наиболее важными показателями являются глубина промерзания грунта и уровень залегания подземных вод. В условиях континентального климата (при низких температурах зимой и высоких летом), который встречается на большей части территории России, ежегодно почвы промерзают на значительную глубину, а затем оттаивают.

В случае, если УГВ находится выше отметки промерзания, то начинают действовать силы пучения. Вода, содержащаяся в грунте, замерзает и превращается в лед, тем самым увеличивая свой объем.

Мощь этого процесса нельзя недооценивать, силы с которой они могут давить на фундамент составляют десятки тонн на квадратный метр. Такое внушительное воздействие с легкостью деформирует любую конструкцию и приведет ее в движение.

Поэтому очень важно знать нормативную глубину, на которую ежегодно промерзает грунт. Закладывая фундамент ниже этого уровня, вы оберегаете его от этих разрушительных сил, но одновременно с этим пропорционально возрастает стоимость основания.

Виды фундаментов для дома

Отталкиваясь от этих «входных» условий, теперь можно перейти к обзору видов фундаментов. Их классификация основывается на конструктивных особенностях и технологии возведения. Наибольшей популярностью пользуются ленточные, монолитные, столбчатые, свайные основания и их комбинации.

Ленточный фундамент

Ленточный фундамент – свое название получил из-за внешнего сходства с лентой. Монолитная или сборная железобетонная полоса проходит под всеми несущими стенами здания, оказывая равномерное давление на из самых простых и доступных в частном строительстве.

Трудоемкость процесса минимальна, технология монтажа не отличается особой сложностью и обходится относительно недорого. Подходит для большинства случаев при сооружении малоэтажных зданий, легко выдерживает большие нагрузки. При низком уровне грунтовых вод используется мелкозаглубленный ленточный фундамент, при высоком – заглубленный.

При крайне проблематичных почвах, когда ленту приходится очень сильно заглублять на 2 м и более, целесообразность использования данного вида основания пропадает и следует рассмотреть другие варианты.

У нас вы можете выполнить расчет фундаментов мелкого заложения и глубокого. Для того чтобы определить, какой тип вам подходит воспользуйтесь нашим калькулятором глубины заложения фундамента.

Монолитная плита

Плитный фундамент – монолитная железобетонная плита, расположенная под всей площадью здания. За счет большого объема земляных работ и огромных затрат на бетон, стоимость конструкции возрастает в разы, по сравнению с лентой. Это один из самых дорогих, но в то же время эффективных видов оснований.

Из-за однородности и большой площади соприкосновения с грунтом, этот вид фундамента легко переносит значительные вертикальные и горизонтальные нагрузки. ;Ему не страшны силы морозного пучения и высокий уровень грунтовых вод. Он стабильно проявляет себя на слабонесущих почвах, а также выдерживает тяжелые дома из кирпича и камня.

Столбчатый фундамент

Столбчатый фундамент – это конструкция из столбов и перекрытий, которая применяется при возведении сооружений из легких материалов. ;Устройство фундамента крайне незамысловато. По периметру и в местах повышенной нагрузки (чаще всего это пересечении стен), ставятся столбы, которые сверху соединяются балками из дерева или металла.

Данное основание приобрело широкую популярность из-за активного строительства домов из бруса и СИП-панелей. Оно экономично, надежно и не требует работ по гидроизоляции. Защищает ваш дом от плесени и преждевременного разрушения древесины. Тем не менее, фундамент крайне требователен к грунту, ему категорически запрещены подвижки и пучения.

Особенности выполнения работ при монтаже фундамента

Чтобы будущее здание стояло ровно, долго и имело достойный вид, необходимо соблюдать все технологические требования по выполнению работ. Первым вопросом, который должен задать себе любой строитель, взявшийся за устройство фундамента из блоков, будет касаться вида грунта, на котором будет находиться строение.

Конструкции такого типа возводятся преимущественно на грунтах с высоким содержанием песка, низким уровнем залегания подземных вод и в регионах с благоприятными погодными условиями.

Вторым важным моментом будет правильное нанесение разметки на местности, а также рациональное распределение ресурсов использования пространства. При небрежном отношении прораба к своим должностным обязанностям падает скорость выполнения работы и ее качество.

Во время монтажа опалубки необходимо определить, сколько для этого понадобится леса.

Скрепить все доски нужно таким образом, чтобы они не отклонялись в сторону, не деформировались и не искривляли в будущем черновое основания фундамента. После заливки жидкого бетона следует выдержать все необходимые сроки согласно строительным нормам, иначе качество основания может быть низким, что в будущем приведет к нестабильности конструкции.

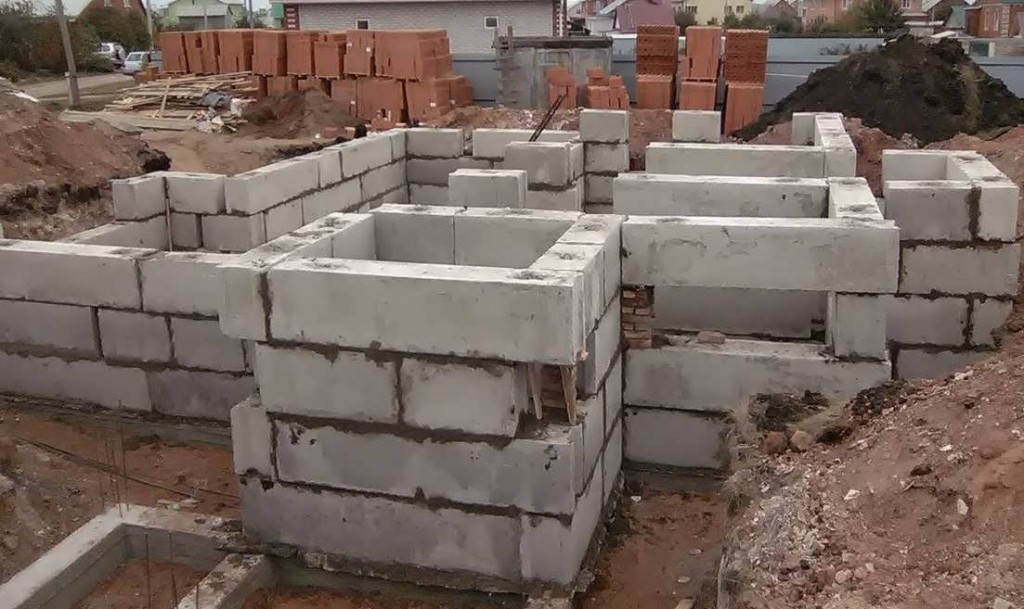

Сборный фундамент из блоков ФБС может устанавливаться с сочетанием кирпича или камня. Такая практика применяется при монтаже блоков больших размеров, что способствует более точному выставлению ФБС-элементов по уровню и препятствует образованию различных трещин и разрывов.

Укладка бетонных блоков производится на цементный раствор, швы заполняются промежуточными материалами вперемешку с раствором на цементной основе. Зазоры в виде заполненных швов позволяют дышать всей конструкции, сохраняя свою первоначальную устойчивость.

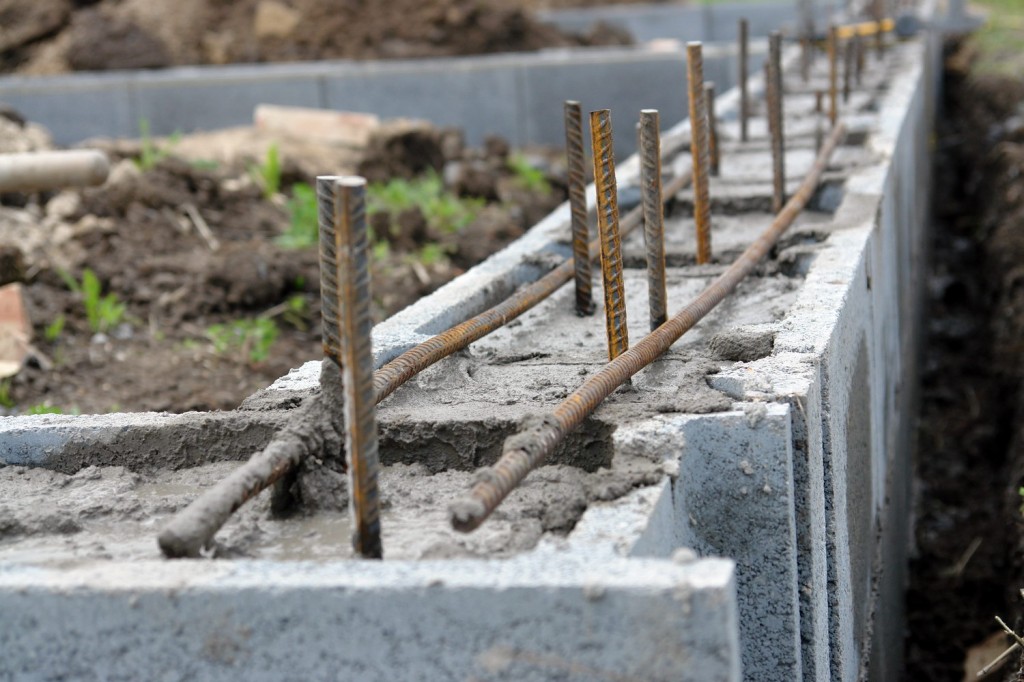

После установки фундаментных блоков производится обязательное армирование верхнего слоя конструкции. Эта обвязка может выполняться, как при помощи монолитного метода, так и с применением кирпича.

Отмостка устанавливается на уровне армирующего пояса и предназначается для защиты фундамента от попадания влаги, которая может негативно повлиять на устойчивость всей конструкции. На армирующий пояс укладывается слой гидроизоляции, который при желании можно запустить даже под отмостку.

И всё-таки, несмотря на сложность и трудоемкость строительно-монтажных работ, одним из наиболее устойчивых оснований является фундамент из блоков ФБС. Как укладывать блоки, можно рассмотреть схематически.

Фундамент столбчатого типа выполняется в такой же последовательности, отличительной частью при этом будет являться всего лишь внешний вид конструкции.

Если заказчик все же решился монтировать фундамент из блоков ФБС, пошаговая инструкция всего строительного процесса будет выглядеть следующим образом:

• исследование грунта;
• нанесение разметки;
• выкапывание траншеи или котлована;
• трамбовка земельного основания;
• засыпка песка или щебня и еще одна трамбовка;
• монтаж ленточного железобетонного основания или фундаментных плит;
• установка армирующего пояса;
• монтаж фундаментных блоков;
• установка слоя обвязки;
• укладка гидроизоляции и монтаж отмостки;
• возведение стены цоколя.

Что касается самостоятельного выполнения работ, то монтировать фундамент из блоков ФБС своими руками не рекомендуется в большинстве случаев, так как это довольно трудоемкий и технологически сложный процесс.

Во-первых, необходимо выполнить все расчеты, которые будут заключаться в выборе того или иного вида материалов. При этом нужно учитывать не только особенности грунтов, погодные условия, но и вычислить и сопоставить соотношения нагрузки надземной части строения с крайне допустимым сопротивлением конкретно используемых фундаментных плит и блоков.

Во-вторых, во время выполнения строительно-монтажных работ понадобится тяжелая строительная техника вместе с бригадой квалифицированных рабочих, которые быстро, ровно и качественно установят тяжелые железобетонные блоки ФБС.

Самостоятельно соорудить подобный фундамент возможно лишь в случае строительство легких надземных конструкций, которые не требуют блоков больших весов и размеров. В этом случае целесообразнее всего строить фундамент столбчатого типа с применением блоков ФБС.

Несмотря на то, какой вид основания будет установлен под тем или иным строением, выполнение всех технологических норм и инструкций гарантирует качество и долговечность фундамента, а вместе с ним надежность и безопасность всего здания.Не нашли ответов в статье? Больше информации по теме:

• Достоинства и недостатки стеклопластиковой арматуры
• Сборка опалубки для ленточного фундамента своими силами
• Устройство свайно-ростверкового фундамента
• Быстрое строительство надежного фундамента для легких построек
• Плюсы и минусы свайного фундамента для сооружения деревянного дома
• Самостоятельный монтаж фундамента

Создание конструкции

С особенностями и причиной популярности разобрались. Теперь ответим на главный вопрос: как сделать фундамент из блоков? Ведь каждое основание имеет свои особенности, и создать его без знаний и навыков не получится. Мы попробуем представить понятную пошаговую инструкцию, объяснив все этапы, начиная от предварительных работ и заканчивая последними мазками и штрихами.

Начало

Прежде чем планировать строительство основания, нужно изучить особенности грунта, на котором оно будет возводиться. Не менее важны и конструктивные особенности здания. Всё это в сумме влияет на создание основания.

Теперь скажем о том, что нужно учесть при планировании фундамента из ФБС. Вот несколько пунктов, которые влияют на будущую конструкцию:

1. Тип почвы.
2. Уровень нахождения грунтовых вод.
3. Габариты дома (в т.ч. этажность).

Важны вещи и помельче — например, способ проведения коммуникаций. Возможно, будет смысл приобрести специальные ФБС блоки, которые имеют в конструкции готовые решения (мы о них уже говорили). Очень важно провести проверку на предмет возможности прохождения по участку различных труб вроде газовых, чтобы не натолкнуться на них во время проведения работ.

Когда на бумаге созданы все необходимые схемы, можно переходить к земле. Чтобы обозначить контуры будущего фундамента, можно использовать колышки (вбивающиеся примерно в метре от углов) и шнуры (при натяжении которых нужно учитывать цокольные особенности и ширину блоков).

Некоторые дома строятся с различными архитектурными решениями (например, выступами). Всё это тоже нужно обозначить на грунте, для чего можно использовать известь.

Монтажные работы

Перейдём к главному вопросу — как сделать фундамент из блоков. Разметка у нас уже готова, теперь можно переходить к работам по выемке грунта. Можно вырыть котлован, но он оправдан в тех случаях, если:

1. Дом планируется с подвалом.
2. Грунт характеризуется рыхлостью.
3. Вы будете делать основание, используя блоки ФЛ.

В остальных случаях проще планировать траншею.

Перед прибытием лебёдки или крана нужно подготовить для неё (него) площадку.

Когда траншея готова, нужно создать качественную опору для блоков (проще говоря — подушку). Для этого можно использовать песок или щебень (или и то, и другое). Подушка должна быть качественно утрамбована, для чего можно арендовать ещё и виброплиту. Ручной способ тоже используют, но это нежелательно, особенно если у почвы наблюдается низкая несущая способность.

По некоторым инструкциям, на дно укладывается гидроизоляция. Другие же предусматривают эти работы только после создания фундамента. В любом случае, защита снизу не помешает, ведь при неправильных расчётах вода может пройти сквозь подушку (особенно если она неправильно сделана).

Теперь возникает очередной и довольно большой вопрос о фундаменте из блоков ФБС: как укладывать эти самые блоки? Первые элементы устанавливаются по углам, далее осуществляется наружная кладка, затем создаются перегородки. Швы между блоками заливаются бетонным раствором. Как уже говорилось, если основание будет иметь больше двух рядов, стыки верхнего и нижнего не должны совпадать. Также не забывайте пользоваться уровнем, чтобы фундамент вышел ровным.

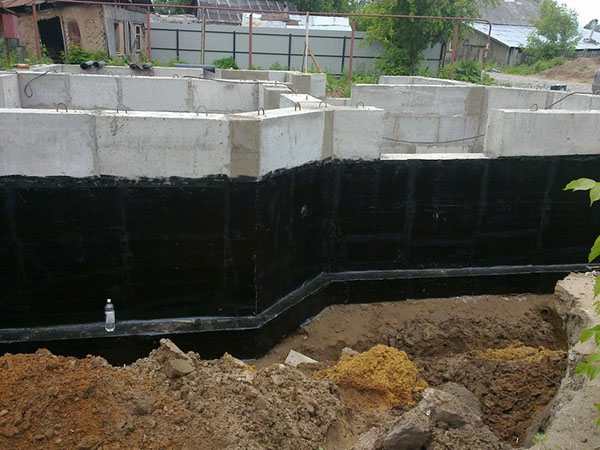

Когда основание готово, его следует защитить от влаги. Гидроизоляцию можно провести следующим образом:

1. Уложить сверху рубероид.
2. Вертикально промазать блоки мастикой (или же также приклеить битумные рулоны, подогрев их горелкой)
3. В промежуток между фундаментом и почвой засыпать песок слоями, утрамбовывая их.

Некоторые строители настаивают на важности армированного пояса. Если Вы решитесь его сделать (а он точно не помешает), сделайте опалубку сверху конструкции, потом — армирующую сетку внутри неё, затем залейте бетон. Всё, фундамент готов.

Монтаж фундамента из ФБС блоков

Первый этап работ

Перед тем, как возводить фундамент необходимо подготовить участок под будущее здание. Сначала он очищается от ненужного мусора, травы, сорняков, булыжников. Затем определяется, если это не было сделано предварительно, вид грунта. Места, на которых преобладает песок, являются идеальными для упрощенного варианта возведения фундамента.

Места с глиняной или болотистой почвой требуют принятия дополнительных мер безопасности. Обязательно необходимо учесть на этом этапе работ глубину пролегания грунтовых вод. Исходя из имеющихся выходных данных, имеем два варианта, по которым может быть возведен фундамент из блоков ФБС.

Первый (грунт – глина) начинается с того, что вырываются необходимых размеров траншеи. Выкладывается подушка из трех слоев: нижний состоит из 10-15 см песка, средний слой – 20-25 см щебня, верхний – опять 10-15 см песка. Выравнивание верхнего слоя осуществляется при помощи виброплиты. Затем укладываются под основу ФБС подушки, форма которых аналогична трапеции. Они помогут увеличить площадь опоры будущего фундамента.

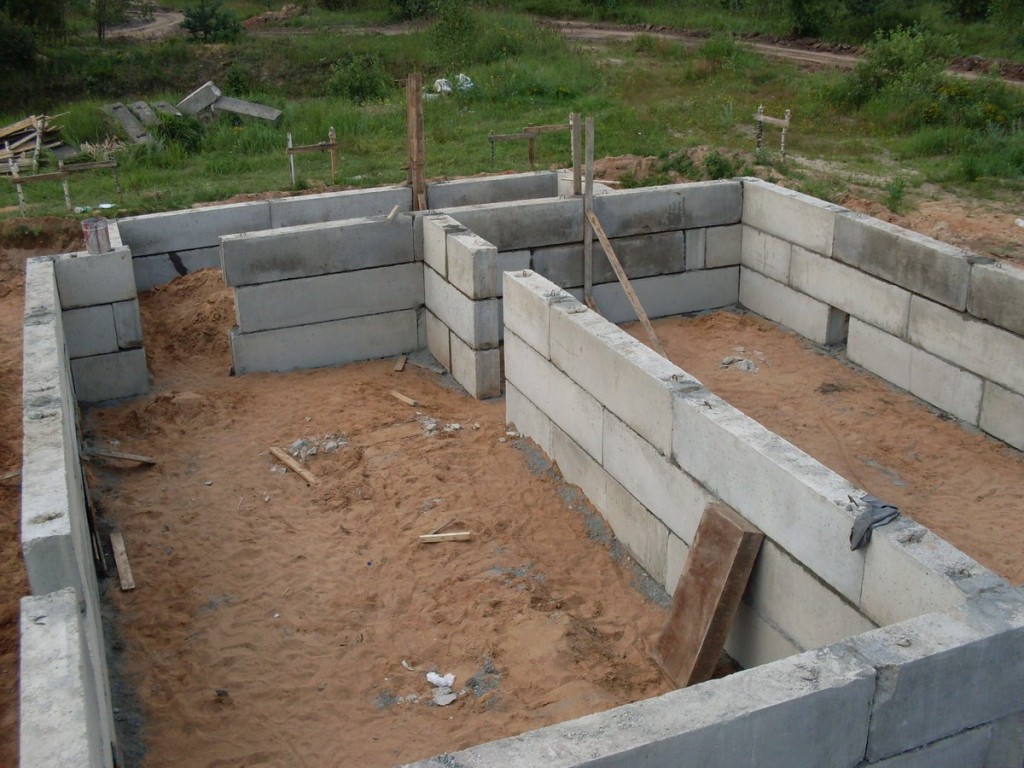

Когда полностью уложен нулевой ряд, начинаем укладывать фундамент из блоков ФБС. Заметим, что именно этот вид блоков не имеет никаких отверстий или резьбы на крайних гранях, с виду напоминает огромных размеров кирпич.

Фундамент из блоков в один ряд

Второй вариант (грунт – песок) также начинается с вырывания траншей. Так как почва итак оптимальна, дополнительные прослойки не укладываются. Сразу делается выравнивание виброплитой. А после собирается опалубка для заливания монолитного слоя фундамента, высота которого составляет всего лишь 10 см. После его полного высыхания укладываем фундамент из блоков.

Второй этап работ

Осуществляется абсолютно одинаково независимо от исходных данных. Работы начинаются с углов здания, а также с мест пересечения стен.

Выкладываются первые блоки на раствор, толщина которого должна быть равна 1 или 1.5 см. Такая же толщина слоя сохраняется и для вертикальных швов. Укладка происходит по аналогичному принципу, как и при всем известной укладке кирпичей.

Укладка блоков ФБС, которые предназначены для ручной работы

Не допускайте совпадения швов близ лежащих рядов, придерживайтесь правильной перевязки на углах здания. Для того, чтобы железные элементы со временем не пострадали от воздействия влаги содержащейся в грунте, необходимо укладывать слой гидроизоляции между каждым горизонтальным рядом блоков. Потом примется еще одна дополнительная мера предосторожности, но о ней поговорим чуть позже.

Во время работы обязательно должно осуществляться выравнивание направления по маякам. Максимальный показатель отклонения при укладке блоков ФБС не должен превышать 1.5 см на каждые 10 м. Ни в коем случае не допускайте образование брешей и пустот в межблочных промежутках, они ослабляют возводимую конструкцию.

Заключительный этап

Если постройка возводится не на песчаном грунте, то, к великому счастью, заключительный этап уже практически пройден.

Осталось только два вида работ. Во-первых, необходимо гидроизолировать стенки фундамента при помощи жидкой резины. Во-вторых, после высыхания изоляции, производится засыпание секторов фундамента песком. Данный процесс для лучшей утрамбовки лучше делать послойно: выкладывается часть, утрамбовывается, разравнивается, выкладывается следующий слой.

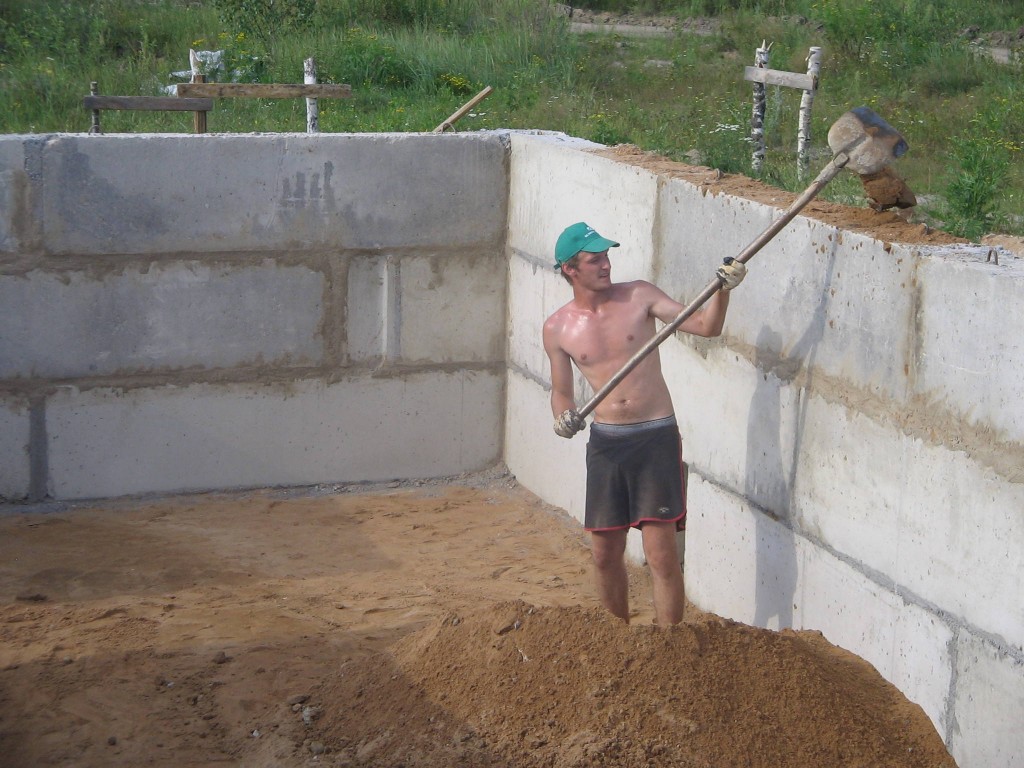

Когда делается ленточный фундамент на песчаном грунте, необходимо закончить этот процесс другим образом. На уложенные блоки монтируется опалубка для верхнего слоя монолитного фундамента, толщина его равна нижнему слою – 10 см. Когда смесь полностью высохла, проводятся заключительные работы: гидроизоляция стен фундамента( гидроизол или стекло натриевое жидкое) и засыпка его сегментов.

Засыпание песком может выполняться не только при помощи техники, но и вручную.

Проектирование дома

С 1 марта 2020 года загородная недвижимость стала подразделяться на две категории:

• садовый дом;
• объект индивидуально жилищного строительства (ИЖС).

В первом случае сооружение может представлять собой что угодно: от небольшой постройки для сезонного проживания до коттеджа. Во втором оно является полноценным жильем, в котором его обладатель имеет право получить прописку как в городской квартире. Для такого вида собственности действуют те же санитарно-технические нормы и стандарты, что и для всех жилых зданий. Чтобы получить документ, позволяющий считать такой объект полноценным жильем, необходимо создать и утвердить в государственных инстанциях проект. Заниматься его разработкой включая расчет подземной части, должна организация с соответствующей лицензией.

Плюсы и минусы материала

Прежде чем выбрать блоки для выполнения монтажных работ нужно ознакомиться с преимуществами и недостатками материала ФБС. А именно таких:

• Хорошая прочность;
• Долговечность;
• Устойчивость к механическому и биологическому воздействию;
• Высокий уровень теплоизоляции;
• Экологическая безопасность;
• Широкий ассортимент моделей блоков.

Такие достоинства расширяют спектр применения изделий ФБС, позволяя использовать их в самых некомфортных условиях. Специалисты строительной сферы настоятельно рекомендуют использовать такой материал для укладки цокольных помещений, так как это позволить сократить время на возведения дома. Конечно, такие блоки имеют огромное количество преимуществ, но мы должны рассмотреть и минусы данных изделий:

• Стоит отметить, отметить, что блоки имеют высокую стоимость, но, она ниже, чем у монолита;
• Кроме этого, в большинстве случаем не получается получить максимальную герметизацию в местах стыкования. Если устанавливать фундамент наливного типа и цоколь, то можно получить более надежное строение. Особенно актуальна такая конструкция в сложных климатических условиях.
• Для строительных работ возведения цоколя, необходимо воспользоваться услугами специальных машин.

Внимание! ФБС изделия стоят дороже других материалов, и требует дополнительной гидроизоляционной обработки цоколя или подвала.

Монтаж фундамента из блоков

Схема устройства столбчатого фундамента из ФБС.

Прежде всего нужно рассчитать необходимые параметры здания, его размеры и массу и в соответствии с этим выбрать тип фундамента, ленточный или столбчатый. При этом вопрос, как сделать фундамент, обязательно должен учесть свойства почвы, на которой будет вестись строительство. Если она имеет достаточно хорошую несущую способность, можно ограничиться столбчатым основанием, если же не слишком надежна, лучше сделать ленточный. После этого можно выкапывать ямы или траншею под основание. Глубина их должна быть ниже уровня промерзания почвы в период зимних морозов примерно на 25-30 см.

На дно ямы или траншеи насыпается слой щебня толщиной 10 см, а на него 5 см крупнозернистого песка, который поливается водой и плотно утрамбовывается. Поверхность после этого нужно тщательно выровнять, устранив все перепады высоты, и проверить с помощью строительного уровня или нивелира. В качестве нижнего слоя гидроизоляции на поверхность в 2 слоя заливается битумная мастика или бетонная стяжка толщиной не менее 2 см. После этого можно начинать кладку блоков.

Таблица размеров и веса бетонных блоков ФБС.

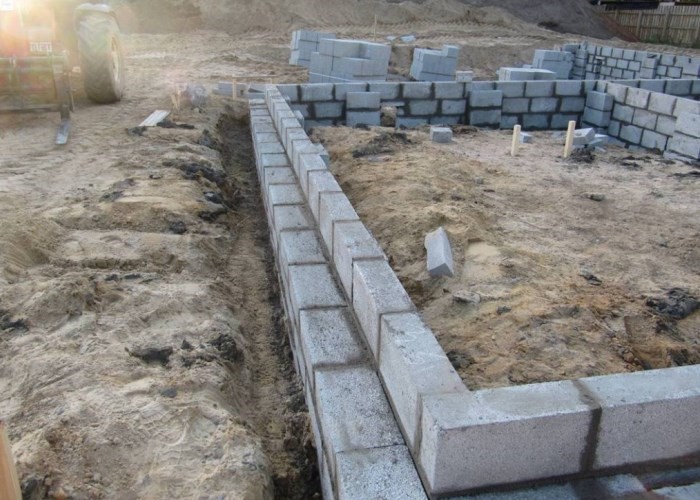

Начинать укладывать блоки необходимо, начиная с углов будущего строения. У ленточного фундамента сначала полностью выкладывается нижний ряд. Все ряды выше кладутся вперевязку, чтобы стык между блоками нижнего ряда упирался в середину верхнего. Скрепляются между собой вертикальные швы кладочным цементным раствором, а горизонтальные при этом еще дополнительно армируются. Выше первого ряда обязательно должны оставляться в кладке отверстия для вентиляции. Верхние ряды ленточного фундамента могут играть роль цоколя здания, возвышаясь над землей.

Гидроизоляция фундамента из блоков ФБС производится не только снизу, но и по всей внешней вертикальной плоскости. Для этого можно использовать современные разновидности мастики или просто полиэтиленовую пленку. Поверх нее кладется утепляющий слой, в качестве которой лучше всего взять плиты пенополистирола. На верхний ряд блоков кладется еще один слой гидроизоляции, а затем армированная бетонная стяжка. После этого можно класть несущие стены.

Грунт под сборным фундаментом из блоков

Сборный фундамент рекомендуется использовать для дома на участке без большого уклона и с однородным грунтом.

Уровень грунтовых вод при сезонных колебаниях не должен подниматься выше подошвы фундамента. При высоком уровне грунтовых вод лучше использовать ленточный фундамент из монолитного бетона.

Фундамент из малоформатных кладочных материалов пригоден для устройства фундамента дома на грунтах не пучинистых, слабо и средне пучинистых.

Если грунты на участке сильно пучинистые

, то фундамент может быть выполнен при условии защиты грунта от промерзания. Узнайте здесьстепень пучинистости грунта на вашем кладки стен фундамента применяют полнотелые бетонные или керамзитобетонные блоки.

Эти блоки имеют достаточно малое водопоглощение, высокую морозостойкость и необходимую прочность на сжатие. У бетонных блоков эти показатели несколько лучше, чем у блоков из керамзитобетона. Последние легче блоков из бетона.

Возможна кладка фундамента из полнотелого керамического кирпича.

Но этот материал для кладки фундамента сейчас применяется редко. Маленькие размеры кирпича увеличивают трудоемкость кладки. В целомфундамент из кирпича получается дороже, чем из бетонных блоков.

Проектирование дома

С 1 марта 2020 года загородная недвижимость стала подразделяться на две категории:

• садовый дом;
• объект индивидуально жилищного строительства (ИЖС).

В первом случае сооружение может представлять собой что угодно: от небольшой постройки для сезонного проживания до коттеджа. Во втором оно является полноценным жильем, в котором его обладатель имеет право получить прописку как в городской квартире. Для такого вида собственности действуют те же санитарно-технические нормы и стандарты, что и для всех жилых зданий. Чтобы получить документ, позволяющий считать такой объект полноценным жильем, необходимо создать и утвердить в государственных инстанциях проект. Заниматься его разработкой включая расчет подземной части, должна организация с соответствующей лицензией.

Пошаговая инструкция возведения фундамента из блоков ФБС

Собираясь выполнить укладку ФБС своими руками, хозяин должен в обязательном порядке составить проект. В нем будет отражена информация о размерах фундамента и его конфигурации.

Лучше всего для этих целей воспользоваться специальными программами. Они дают возможность с высокой точностью просчитать необходимое количество блоков ФБС.

Помимо этого, следует принять во-внимание следующее:

Если касаться пошаговой инструкции фундамента из блоков ФБС, то здесь можно выделить несколько этапов. К каждому из них следует подойти со всей ответственностью.

Земляные работы

Первый этап – выполнение земляных работ. Он предусматривает очистку рабочей площадки от лишнего мусора и ненужных материалов. Далее выполняется разметка в натуре. Она включает в себя установку колышков и натяжку лески по внутренним и внешним габаритам блоков. Глубина залегания ФБС в среднем составляет 0,8-1 метр. Глубина зависит от уровня промерзания почвы.

Во внутреннем пространстве рекомендуется снять уровень плодородной земли на глубину 10-15 см. Потом засыпать это место щебнем или гравием

При возведении фундамента из блоков ФБС очень ответственно следует подойти к формированию подошвы. От этого будет зависеть устойчивость блоков и их неподвижность. На твердых грунтах обычно выполняется песчано-гравийная подсыпка, толщиной 10-15 см. В обязательном порядке проводится увлажнение и утрамбовка первого слоя. Если же грунт мягкий или пучинистый (глинистый), то рекомендуется выполнить бетонную подушку, которая заливается раствором и армируется.

Если выполняется заливка подушки, потребуется выждать окончательного затвердевания бетонного раствора – 21 день.

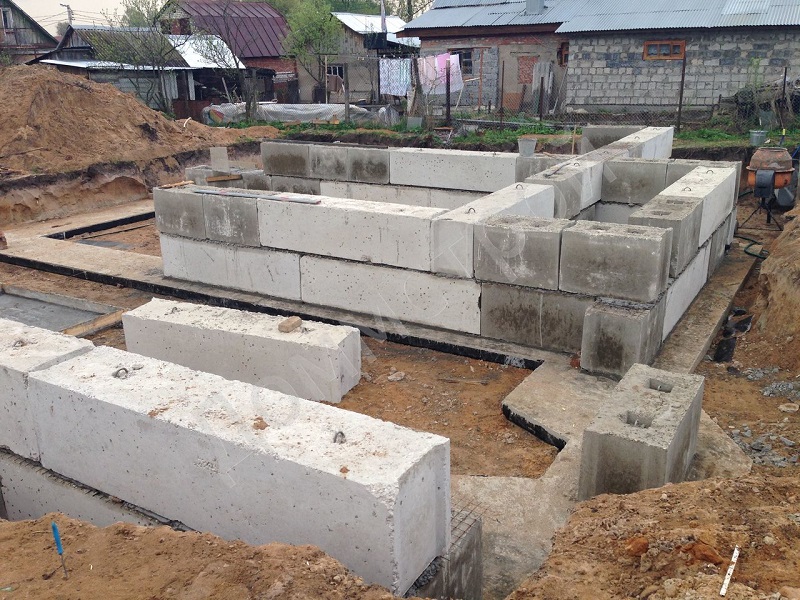

Установка блоков ФБС

Когда основание готово, приступают к непосредственной установке сборного ленточного фундамента из блоков ФБС. Монтаж выполняется с помощью строительного крана, который укладывает материал в нужные места. Во время процесса рабочие корректирует местоположения блоков. Фиксация блоков между собой выполняется цементно-песчаным раствором. Норма расхода составляет порядка 10-15 л. смеси на 1 блок.

Работа требует аккуратности и внимательности. Все плиты должны быть установлены ровно по меткам, что позволит в точности соблюсти геометрию строения. Попутно следует сразу же заделывать все щели в блоках под фундамент. Это исключит случайное образование ненужных пустот.

Гидроизоляция

Чтобы исключить негативное влияние влаги на блоки ФБС, их следует в обязательном порядке гидроизолировать. Для этих целей обычно используют жидкую мастику на основе битума. Ею промазывается вся нижняя часть бетонного основания. При этом обрабатывать следует как наружные, так и внутренние стены блоков. Это просто необходимо для получения прочного фундамента.

В регионах с повышенным количеством осадков в качестве дополнительного гидроизоляционного слоя можно использовать листы рубероида.

Исходя из вышеизложенного, можно сделать вывод, что ленточный фундамент из бетонных блоков ФБС дает возможность получить прочное и надежное основание для небольших одноэтажных строений. Самое главное – это неукоснительно соблюдать технологию и последовательность выполнения строительных работ. Внимательно отнестись к закупке блоков, а также грамотно организовать всю работу. Практика подтверждает, что такое основание служит в течение долгого времени. Зная, как построить фундамент из блоков правильно, человек может получить основание, которое станет надежной опорой для будущего частного дома или коттеджа.

Особенности строительства фундамента из легких элементов

Легким ЖБИ считается элемент размером 20×20×40 см. С его помощью возводят фундамент, цокольные этажи и стены. Но прежде чем начать обустройство основания и самой конструкции, необходимо создать чертежи, план, а также сделать расчет сметы. Соорудить блочный элемент можно самостоятельно. Для этого потребуется подготовить материалы — цемент, щебень, кварцевый песок, а также сделать станок, с помощью которого удастся изготовить блок требуемой формы и размера.

Фундамент из блочных элементов 20×20×40 обустраивается по такой технологии:

1. По намеченному периметру будущей конструкции устанавливаются колышки и натягивается бечевка — ориентир размеров основы и коробки.
2. Вырывается траншея глубиной 50—50 см, дно которой засыпается песчано-щебеночной смесью и хорошо утрамбовуется.
3. Яма заливается цементным раствором, сверху на который укладываются блочные элементы.
4. После этого фундамент заливается бетоном. Продолжать строительные работы можно только после полного засыхания основы.

Перед тем как начать возводить стены, фундамент необходимо гидроизолировать с помощью рубероида или битумной мастики. Если соблюдать все правила монтажа бетонных изделий, получится крепкое, надежное основание. Благодаря таким характеристикам конструкция прослужит не один десяток лет, при этом ремонтировать такое здание часто не придется, потому что стены надежно защищены от деформаций, усадки и растрескивания.

Фундамент из блоков и его применение

Блочная конструкция по смете выходит немного дороже монолитной ленты, но возводится гораздо быстрее нее. По несущим характеристикам они во многом схожи, главное чтоб на ФБС сбоку не оказывалось слишком сильное воздействие при пучении.

Быстрее рассматриваемого варианта можно сделать лишь фундамент на винтовых сваях. Но последний часто выбирают только для легких построек, для возведения стен которых взяты СИП панели или легкий газобетон. Основание из блоков более универсально. Соорудить его самостоятельно несложно. Представленная выше пошаговая инструкция позволит вам исполнить все, избежав возможных ошибок новичков.

фундамент из блоков.

Принцип такого сооружения состоит в том, что по периметру разметки на расстоянии не более 1,5 м друг от друга выполняются столбы, к слову, из бессер-блоков их выполнить проще всего. Для этого в каждой отмеченной точке вырывается яма.

При заглубленном варианте она напоминает усеченный конус, глубиной 1,5 – 2 м. На дно засыпается подушка из щебня и песка не менее 15 см толщиной, трамбуется, затем на цементный раствор укладываются блоки, по 2 в одном ряду и каждый последующий располагая перпендикулярно предыдущему. Затем в воронку обратно засыпается вынутый грунт, делается гидроизоляция блока граничащего с поверхностью земли (обрабатывается битумом, сверху укладывается рубероид). Затем возводится наземная часть столба, как правило, это еще 2 ряда, и бетонная отмостка под уклоном, чтобы не собиралась вода.

При малозаглубленном варианте в разрезе яма имеет вид квадрата глубиной 50-60 см, полностью засыпается песчаной подушкой, на которую устанавливается первый ряд блоков, заглубляясь почти вровень с поверхностью. Все остальные шаги повторяются. Стоит отметить, что если в случае глубокого столба отмостку можно опустить (хотя все же лучше сделать), то здесь она нужна обязательно. Далее на полученные столбы возводится каркас из бруса, так называемый ростверк. Соединяется между собой ребрами жесткости и напоминает решетку.
