Из чего сделать дымник на трубу и как его установить?

Как сделать грибок на трубу своими руками

Самостоятельное изготовление колпака на дымоход – дело нелегкое. Если у вас нет особого опыта в этой области, можно для начала перенести чертеж на лист картона, вырезать его и продумать способы соединения и крепления. После того, как картина станет более-менее ясной, можно вырезать части из металла и приступать к сборке

Очень важно измерить дымоход точно и строго придерживаться измеренных величин при изготовлении

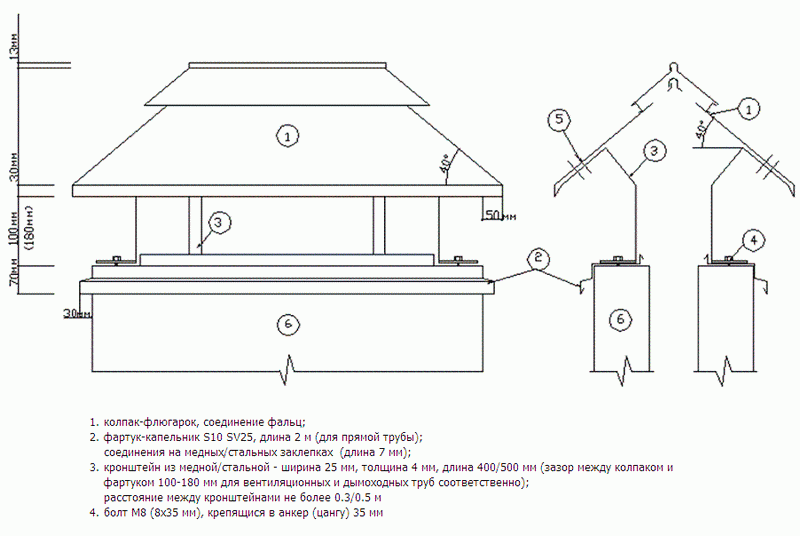

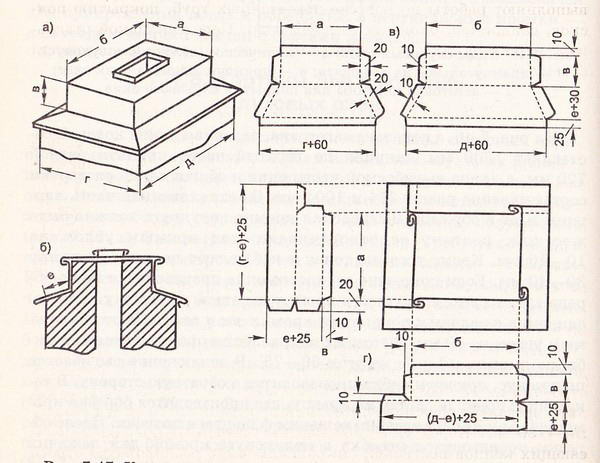

Вот один из чертежей дымника в виде небольшой скатной крыши. Угол определяется по формуле, которая указана на первом листе.

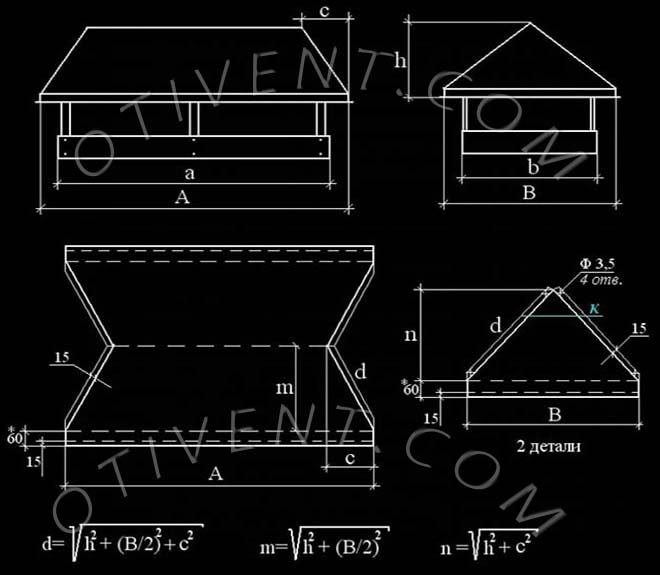

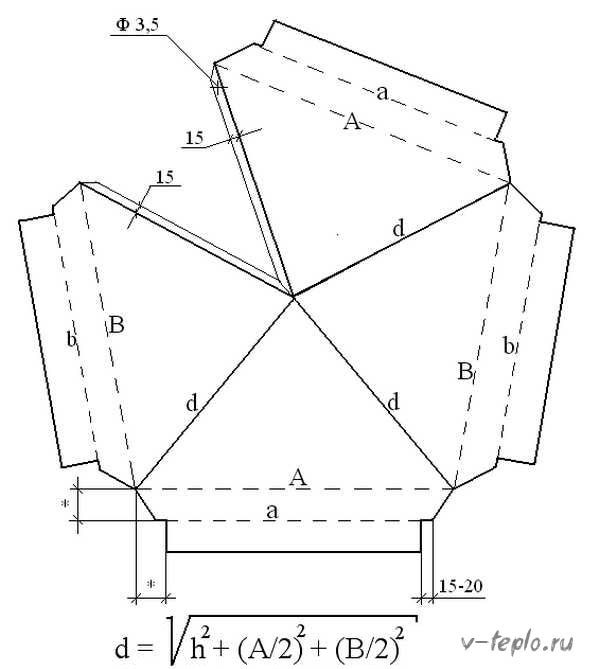

Чертеж колпака на дымоход

Чертеж колпака на дымоход

Порядок действий такой:

• Заготовку из металла положить на стол лицевой стороной вверх, в указанном на чертеже месте, просверлить отверстие диаметром 3,5мм.
• Погнуть деталь по всем пунктирным линиям на 90 о. Для этого лучше использовать листогиб. Тогда линии получатся четкие, без вмятин. Если такого устройства нет, придется применять подручные средства: кусок уголка закрепить на верстаке полкой вверх. Чтобы можно было согнуть сразу всю (или почти всю) линию, можно воспользоваться бруском.
• Погнуть деталь по линиям «d». Угол определяется экспериментально: должен получиться цельный колпак. Конструкция должна быть ровной, без перекосов (поставьте ее на стол, чтобы проверить). Если все «сошлось», наметьте на нижнем ребре жесткости маркером точку через просверленное отверстие, накерните будущее отверстие, затем просверлите.
• Соедините колпак и зафиксируйте заклепкой 3,2мм.
• По линиям «а» и «b» подогните все так, чтобы можно было установить ножки.
• По внешнему периметру трубы изготовьте основание колпака из уголков. Уголки располагайте так, чтобы один край упирался в кладку, а второй был сбоку. Подготовьте «ножки» для колпака. Соединяют все при помощи сварки.
• Готовое основание нужно зачистить, покрыть антикоррозионным составом, затем покрасить в несколько слоев краской для наружных работ.
• Соединить колпак с основанием.

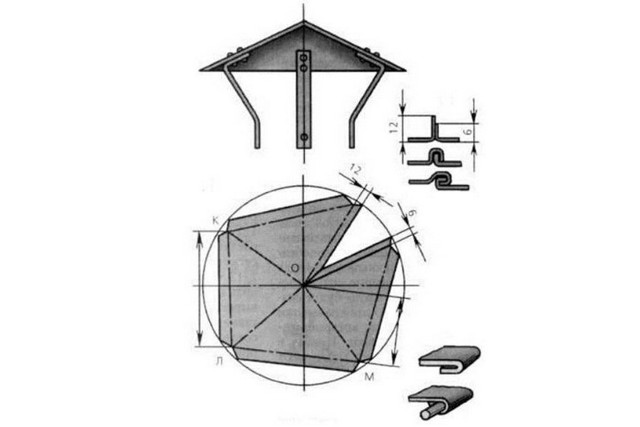

Если изготовление квадратного дымника кажется вам сложным, может такой вариант будет легче. Его реализация будет совсем простой, если у вас есть кусок изогнутого листового металла подходящего размера. Если же имеется обычный лист, можно согнуть его на специальном устройстве (обычно есть у жестянщиков).

Дымник для изготовления своими руками

Порядок работы такой: готовите основание колпака из уголка по результатам измерений вашего дымохода. Уголок располагаете так, чтобы конструкция хорошо держалась: одно ребро опирается на край дымохода, другое охватывает его снаружи. Изготовьте ножки, которые будут поддерживать колпак и соединять его с основанием. Делайте их достаточно мощными, чтобы они могли противостоять ветровым нагрузкам и выдерживать снежную массу. Все части обработайте антикоррозионным составом и покрасьте. Соберите конструкцию в единое целое. Метод сбора зависит от материала.

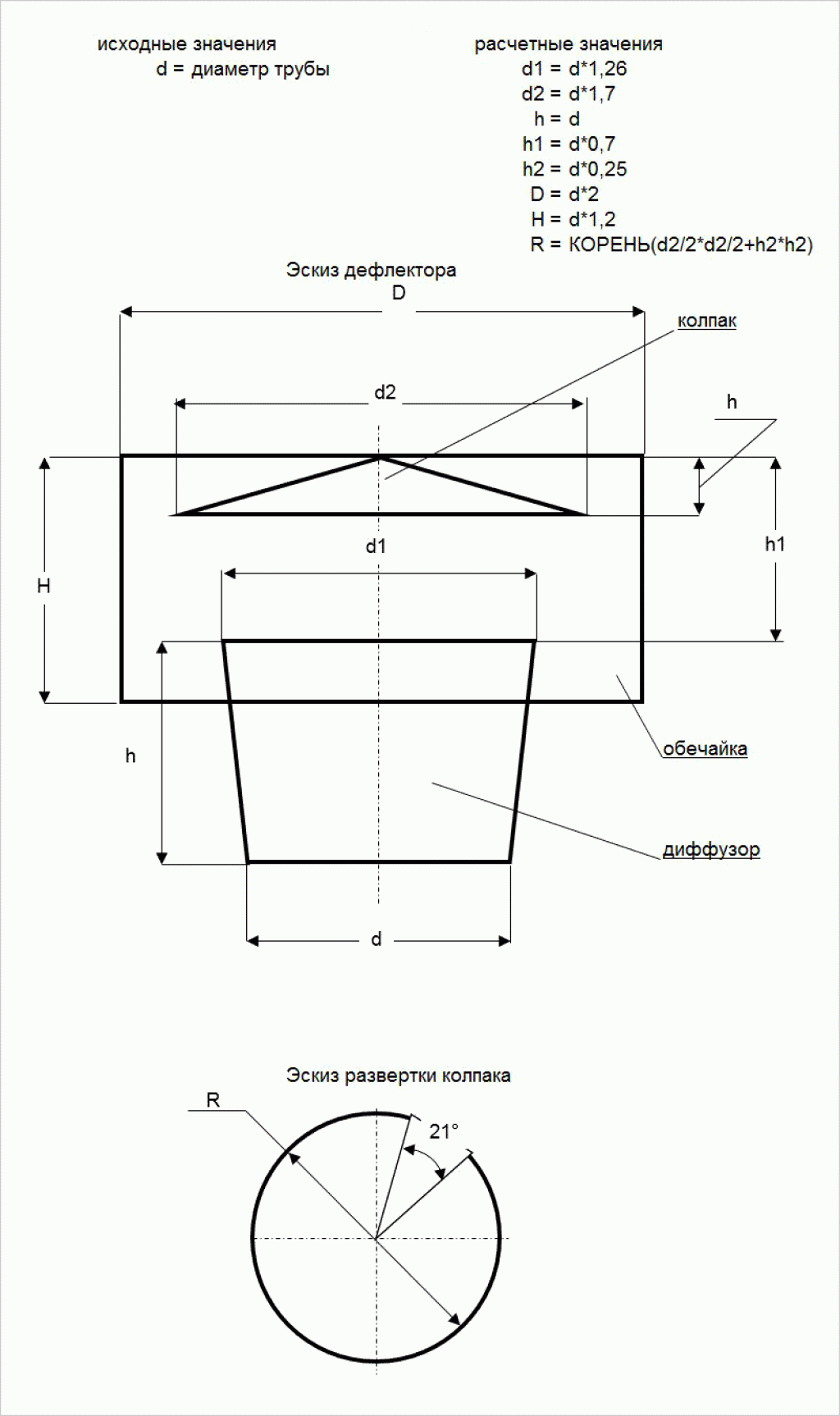

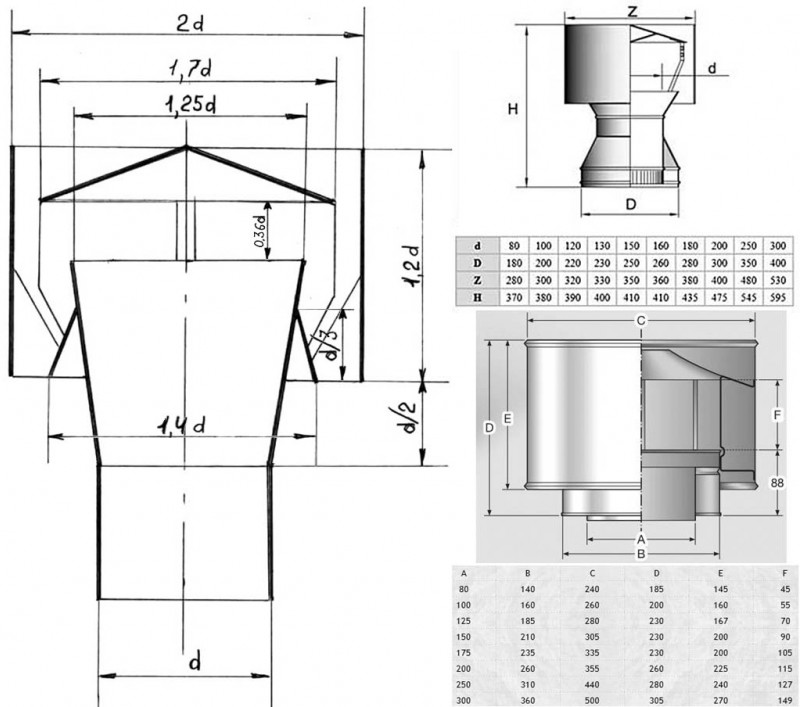

Вот пример того, как изготовить дефлектор на металлическую трубу. У автора этого видео он установлен на вентиляционной трубе подвала, хотя подобную конструкцию можно использовать на металлической трубе от котла на твердом топливе.

В этом видео изготовление обычного зонта на трубу.

Всегда пожалуйста)) А как крепить колпак — зависит от материала трубы. Судя по тому, что развертка есть только на квадратную или прямоугольную — у вас труба кирпичная. Если так — можно флюгарку закрепить на дюбеля, да почаще. И не в шов, а только в кирпич. Если ветра сильные, можно сделать нижнюю часть, которая будет надеваться на трубу, широкой и крепеж бить не в один ряд, а в шахматном порядке: сверху-снизу. Если не угадали с материалом — отпишитесь.

Как работает колпак на дымоходе

Воздух, попадая в стенку крышки, заворачивает наверх и своим движением подтягивает дым. Дымоотвод начинает работать эффективнее и значительно усиливается тяга. При угловом или вертикальном направлении ветра, зонт тоже помогает увеличить тягу. Чтобы не возникало проблем и при низовке, нужно установить на крышку обратный конус. Кроме того, предохраняя трубу от влаги, дефлектор препятствует развитию грибка и экономит топливо.

К сведению: правильно изготовленный и надежно закрепленный колпак не должен шуметь или вибрировать даже при штормовом ветре.

Принцип работы

принцип работы вентиляционного грибка

Функционирование грибка обеспечивается естественными физическими процессами. Горячий воздух поднимается наверх, выводится через соответствующие отводы. А холодный проникает внутрь, т.к. движется вниз.

Конструкция грибков очень эффективная. Поскольку они располагаются достаточно высоко от источника загрязнения (люди, газовая плита и прочие), то тяга намного больше. Поэтому очистка помещения выполняется быстро.

конструкция и принцип действия вентиляционного грибка

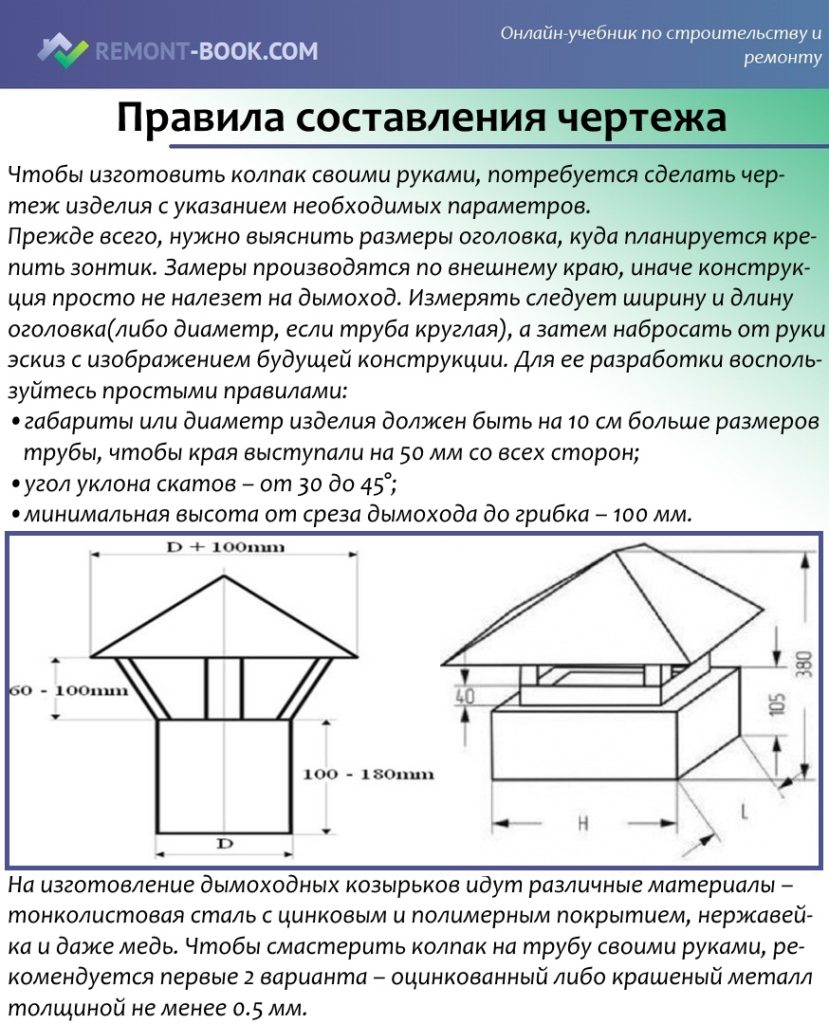

Как правильно замерить трубу

Колпак на дымоход должен закрывать все верхние горизонтальные поверхности трубы. Поэтому, если на трубе сделан оголовок (расширение), то колпак должен закрывать и его.

Измерять трубу надо следующим образом:

Если в трубе два и более дымоходов, то измеряем каждый из них.

Обратите внимание! Колпак должен довольно легко надеваться на трубу, поэтому его размеры a и b увеличиваем на 4-5 мм.

На расширения трубы у колпака будут опираться «крылья»:

• вариант 1 — если вы собираетесь сделать их согнутыми (относительно вертикальной боковой части трубы) под 90 градусов, то размер h оставляете без изменений;
• вариант 2 – при наклонных «крыльях» h необходимо уменьшить на 20 мм.

Длину крыльев выбираете произвольно таким образом, чтобы они закрывали горизонтальную поверхность уширения трубы.

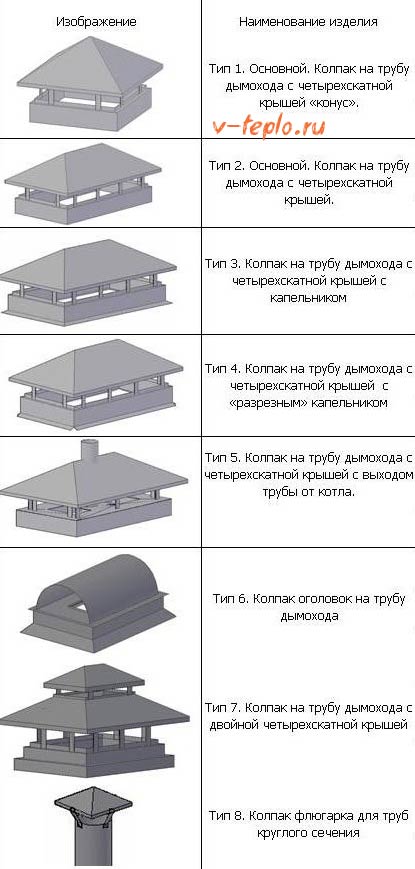

Разнообразие конструкций

Козырьки существуют различных видов:

1. В форме «домиков», в которых плоский верх и четырехскатная крыша.
2. В той же форме «домика», у которого крыша четырехскатная щипцовая.
3. С верхом в форме полусферы.
4. Верх – это крышка, которую можно полностью открыть.
5. Верх с флюгером.

Формы дефлекторов бывают различными:

1. Шатровые.
2. Сводчатые (полуцилиндрические).
3. Четырехскатные.
4. Шпилеобразные.
5. Двускатные.
6. Четырехщипцовые.
7. Плоские.

Дефлекторы, в которых плоский верх, выполняются из меди и применяются зачастую на сооружениях в стилевом решении модерн. Для сооружений в европейском стиле характерны флюгарки-полусферы.

Благодаря щипцовым крышам дымников, дымоходы надежно защищены от атмосферных осадков, а также способствуют прекрасному проветриванию дымоходов.

Если же устанавливать козырек со встроенным в него флюгером, дополнительно возможно сделать заслонку, позволяющую выход дыма во время ветров совершенно без препятствий.

При наличии открывающейся крышки также без затруднений производится чистка каналов. Причины для их засорения могут быть разными:

1. В период сильных ветров вовнутрь дымохода попадает ветер, «давящий» на выходящие из него газы. Следовательно, тяга очень падает, а на стенах выводного канала скапливается большое количество дыма.
2. Изначально неверно рассчитан диаметр трубы.
3. Высота трубы слишком мала, а размещение ее – совершенно в неправильном месте.

Основные виды дымников в

Как правило, среди категорий дымников не существует особого разделения, потому как это изделия ручной работы и на каждом отдельном производстве будут свои внешние отличительные особенности, мы же их разделяем скорее по спросу потребителя по месту установки и среди основных выделяем следующие:

• дымник на дымоход
• дымник печной трубы
• дымник оцинкованный или в полиэстере (окрашенный по каталогу RAL)

Особой разницы между ними никакой нету, просто в одних случая изделие устанавливается на печную трубу, в других на шахту вентиляции, а в некоторых случаях и на столбы заборов, все зависит от Ваших потребностей, к примеру если Вам необходимо закрыть выход дымохода, то скорее всего воздух на выходе будет достаточно горячим и Вам потребуется специальный защитный щит из оцинкованной стали, чтобы со временем не прожечь сам купол изделия, или к примеру Ваша печная труба уже в потрепанном состоянии и тогда будет смысл заказать специальный кожух на трубу из металла для ее закрытия, это придаст приятный эстетический вид вашей трубе и заодно защитит от дальнейшего разрушения. Как видите все довольно индивидуально, поэтому лучше обращайтесь к нашим специалистам за помощью при выборе нужного изделия по тел: 8(911)920-16-78

Устанавливать колпак или нет

Рассмотрим несколько рекомендаций строителей и инженеров, они касаются индивидуальных случаев и учитывают технические параметры отопительных котлов и дымоходов.

Это общие советы, их рекомендуется учитывать во время принятия окончательного решения.

Изготовление своими руками

Дабы сделать козырек для дымохода своими руками, лучше выбрать модель несложнее. Для работы потребуется листовая оцинкованная сталь, ножницы по металлу, гибы, маркер, картон, сварочный аппарат. Процесс делают в такой последовательности:

• Изготовление защитного колпака своими руками начинается со снятия мерок с дымохода. Для этого эргономичнее пользоваться железной линейкой либо мерной лентой. Измерения производятся совершенно верно, без спешки.
• Следующий этап – создание выкройки на картоне. Учтите, что зонт обязан надеваться на дымоход легко, без упрочнения, исходя из этого к размерам трубы прибавляют зазор 4-5 мм.
• По окончании окончательного утверждения, чертеж переносится на страницу металла посредством маркера. Применяя ножницы по металлу, вырезают заготовку зонтика.
• Заготовку размещают на эргономичной поверхности разметкой вверх и листогиба сгибают линии, отмеченные в чертеже пунктиром, до угла 90 градусов. После этого сгибают линии, отмеченные буквой «d». В месте соединения необходимо осуществить 3 отверстия с шагом 15-20 см и зафиксировать козырек клепками.
• Выкройку фартука-капельника кроме этого переносят на страницу металла и вырезают. Сгибы обрабатывают посредством листогиба и соединяют подробности клепками.
• Из железных пластин делают кронштейны нужной длины и приваривают их к зонтику и фартуку. Места сварки обрабатывают грунтовкой по металлу.
• На колпак наносят антикоррозийное покрытие и 1-2 слоя краски. Для полного подсыхания требуется 1-2 дня. После этого его надевают на оголовок трубы.

Принципиально важно! Сделать колпак на дымоход своими руками несложнее всего, в случае если изготовить из выгнутого дугой страницы металла. При создании чертежа учитывайте, что в зимний период на кронштейны ложится вес снежной шапки, исходя из этого выбирайте металл достаточной прочности и толщины.

Самостоятельно изготавливая зонт для защиты дымохода от проникновения жидкости, совершенно верно измеряйте размеры трубы. Верно подобранная модель дефлектора усиливает внешний вид крыши и оптимизирует работу системы дымоудаления.

Как сделать колпак на трубу дымохода своими руками: чертежи, видеоинструкция

Специальный колпак для трубы выполняет не только защитную функцию, а также улучшает тягу и продлевает срок службы конструкции.

Зачем нужен и как работает

Основными функциями колпака для дымохода являются:

• в первую очередь защитная. Если в открытую трубу извне могут попасть различный мусор, пыль, дождь, то после установки на нее нехитрой крышки такая проблема исчезнет сама собой;
• влага от конденсата разрушает дымоход, а специальный зонтик способен с этим справиться;
• такой металлический элемент также способен сделать конструкцию крепче, а значит, надежнее;
• если мы имеем кирпичную конструкцию дымохода, то колпак на нем предотвращает разрушение кладки;
• эстетическая функция. Да, симпатичный зонтик на верхней части трубы смотрится очень мило.

Существует несколько модификаций устройства, но все они достаточно простые и состоят из таких элементов, как сам защитный зонт и приспособление для отвода влаги. Принцип его действия следующий:

• когда воздух трубой поднимается, он встречает на пути пр еграду в виде дефлектора;
• после этого поток воздуха уходит вверх, словно увлекает за собой дым;
• в результате горячий воздух по каналу начинает двигаться с ускорением;
• небольшие зазоры в защитном зонтике защищают в это время дымоход;
• так называемый обратный конус, который является частью конструкции колпака, предотвращает образование обратной тяги во время движения ветра понизу.

Но, даже убедившись в необходимости наличия на дымоходе такого колпака, не спешите бежать в магазин. Как соорудить своими руками колпак на трубу дымохода, рассмотрим далее.

С чего начать и как делать

Первым делом нужно определиться с выбором материала. Делают такие грибки преимущественно из металла, а чаще всего для этого используют оцинкованную жесть. Если выбрать для этого дела черную сталь, то простоту внешнего вида желательно впоследствии дополнить коваными элементами. Но нужно помнить о том, что вес таких колпаков позволит установить их только на очень надежную крышу. Бывают такие крышки даже из меди. Они хоть и прочные, но слишком дорогие.

Интересно, что в данной ситуации важнее правильность сборки, а не использованный материал. Итак, приступаем к работе.

Делаем замеры трубы с учетом зазора до 5 см. А если прилегать будет плотнее, то возможно образование тепловой пробки, что усложнит выход опасных газов. Теперь делаем чертеж на плотной бумаге или картоне, вырезаем и примеряем заготовку в виде зонтика к дымоходу. Дальше такие действия:

• чертим на листе металла прямоугольник подходящего по размеру и отрезаем его;
• теперь из прямоугольника вырезаем круг с углом 45 градусов по отношению к центру;
• с помощью киянки делаем подгонку;
• с помощью стола или другой устойчивой поверхности выгибаем нужный изгиб зонтика;
• из того же материала делаем основание и крепежные ножки, сгибая уголки;
• все части соединяем между собой заклепками;
• присматриваемся и, если видны огрехи работы, подправляем их;
• в колпаке отмеряем на одинаковом расстоянии друг от друга и просверливаем дырки, с помощью которых заклепками соединяем его с ножками;
• примеряем к основе и также сверлим отверстия для крепежа заклепками;
• проводим монтаж готового изделия сверху дымохода.

Однозначно никакое пошаговое описание не даст столь исчерпывающей практической информации, как видеоинструкция. Достаточно посмотреть один раз, чтобы быстро сделать такой нужный механизм самому. Важно знать, что неправильно сделанные расчеты размеров колпака могут привести к тому, что дымоход не будет работать. Но есть еще и другие причины, препятствующие его функционированию. Например, слишком большая высота трубы или ошибки во время его установки. Кроме того, дело может быть и в сильном ветре, препятствующем выходу наружу дыма. Это самая распространенная проблема ухудшения работы системы. И только правильно сделанный, качественный колпак избавит вас от подобных затруднений.

Сложно спорить с тем, что приобрести подобный защитный колпак гораздо проще, чем делать своими руками. Но, исходя из простоты и легкости изготовления, почему бы не рискнуть и не попробовать смастерить собственноручно! Тем более много сил и времени это не займет.

Разновидности колпаков

Независимо от типа котельного оборудования, все колпаки на дымоходах делятся на разные типы по форме:

• двускатные;
• пирамидальные;
• конические;
• вальмовые;
• шпилеобразные;
• плоские.

Большинство приспособлений по внешнему виду напоминают скворечник или маленький домик без стен с крышей на небольших опорах и основанием для установки на оголовок трубы. Разные производители предлагают флюгарки с различными функциональными элементами — сетчатыми перегородками для защиты от птиц, заслонками, смотровыми окошками, дверцами.

Существует отдельная разновидность колпаков на трубу дымоходов – дефлекторы. Это функциональные устройства, предназначенные для усиления тяги за счет создания области низкого давления в верхней части трубы.

Дефлекторы представляют собой более сложную конструкцию, имеющую несколько разновидностей, в том числе ротационные мини-турбины из листовой стали. Дефлектор улучшает производительность котельного оборудования на 20%.

Какой именно флюгарок установить на дымоход, зависит от КПД котла, вида используемого топлива.

Это важно! При выборе конструкции необходимо учитывать требования безопасности. Например, высокомощные котлы с КПД более 85% нежелательно закрывать обычной конусовидной конструкцией. Лучше установить на него дефлектор или открытую насадку для свободного выхода отработанных газов.?

Для печного оборудования, работающих на твердом топливе, можно использовать колпаки практически любого типа – конические, пирамидальные, вальмовые. Важно предусмотреть дополнительную защиту от разъедающего воздействия продуктов горения на сталь, установив еще один лист из нержавейки внутри конструкции.

Советы специалистов

Мастера по установке вентканалов рекомендуют не экономить на этом мероприятии. Даже при ограниченной смете необходимо внести максимальное количество вытяжных каналов в план строительства. После его окончания сделать вентиляцию будет сложно и дорого, а в некоторых случаях и невозможно.

Как утеплить

Утеплить вытяжной грибок своими руками можно несколькими способами:

1. Обмотать его базальтовой ватой, поверх которой закрепить цилиндр из листа нержавеющей стали.
2. Накрутить на трубу и колпак греющий кабель с автоматическим включением при понижении температуры.
3. Покрыть канал пенополиуретановой пеной с последующим ее окрашиванием акриловой краской.

Современные модели грибков состоят из внешних и внутренних труб, между которыми расположен слой утеплителя.

Читатель мог убедиться, что процесс монтажа вытяжной вентиляции не представляет собой особой сложности. Его вполне можно осуществить своими силами, использовав подсобные материалы или готовые модульные изделия. При соблюдении правильности расчетов и установки грибки для вентиляции будут исправно функционировать, а крыша не потеряет прочность и герметичность.

Колпак на трубу дымохода: как сделать своими руками

Опубликовано

Конструкция дымохода будет неполной и неэффективной без специального колпака, который представляет собой внешний элемент. Существуют разные варианты колпаков, отличающиеся комплексом особенностей. Для обеспечения наибольшей функциональности дымохода важно выбрать подходящую конструкцию.

Назначение и функции колпака на дымоход

Колпак на внешнюю часть трубы дымохода является довольно важным элементов, выполняющим сразу несколько функций. Правильно подобранная деталь для трубы хорошо дополняет внешний вид здания, подчёркивая стиль дизайна. При этом колпак имеет компактные размеры, легко монтируется и увеличивает эффективность дымохода.

Дымоходный колпак изготавливается из металла, так как этот материал обеспечивает прочность и долговечность изделия. Простая конструкция выполняет следующие функции:

• защита внутренней части дымохода от влаги, мусора и пыли;
• усиление тяги в трубе для эффективного прогорания топлива в печи;
• эстетичное дополнение дизайна здания;
• продление срока эксплуатации дымохода в результате его защиты от осадков.

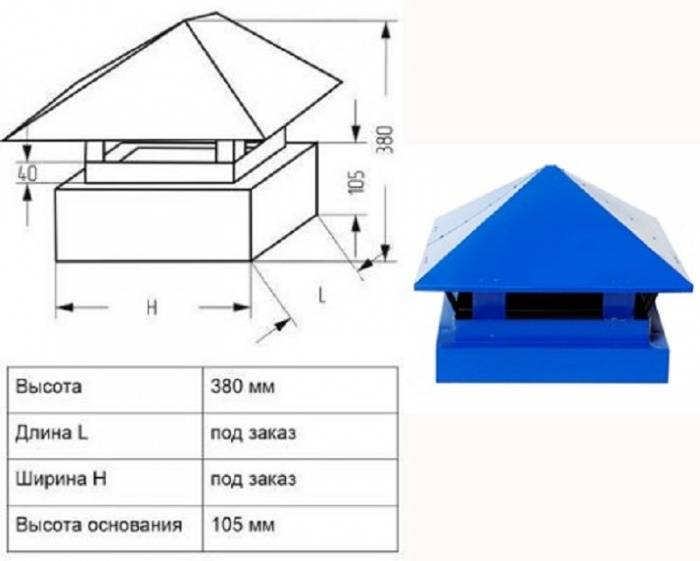

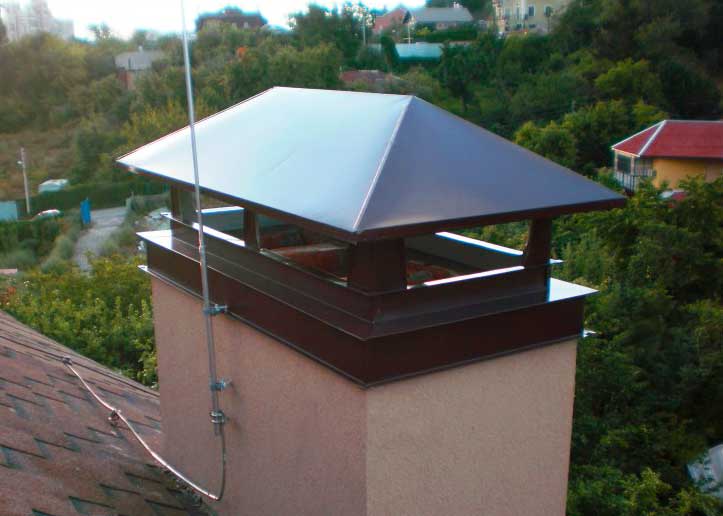

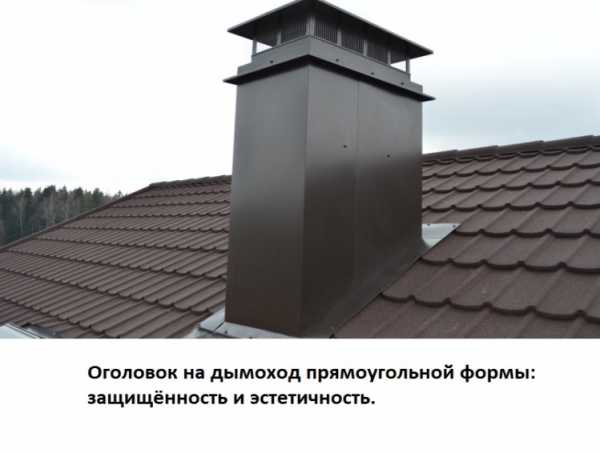

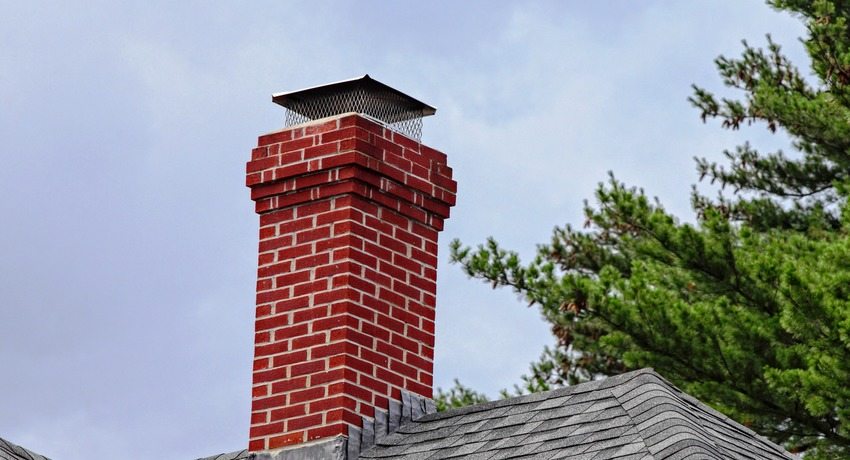

Колпак прямоугольной или квадратной формы — наиболее распространённый вариант. Такой элемент обеспечивает эффективную тягу и хорошо дополняет конструкцию дымохода, с эстетической точки зрения.

Материалы для дымника

Колпак находится снаружи дымохода и подвергается воздействию климатических факторов, ультрафиолетовых лучей. Поэтому для изготовления дымника используют только качественные, прочные, устойчивые к различным факторам материалы.

Для изготовления колпака используют различные виды металлов, каждый из которых отличается свойствами и характеристиками. Основными являются следующие варианты:

• сталь листовая;
• листовой алюминий;
• медный металлопрокат;
• нержавеющая сталь в листах;
• цинко — титановый сплав.

В зависимости от материала, который послужил основой для колпака, отличаются и характеристики изделия. Например, срок службы стальных дымников составляет около 5 лет, а модели из листового алюминия можно эксплуатировать в течение 8 лет. Наибольшей долговечностью отличаются колпаки из нержавеющей стали, цинко — титанового сплава и меди, срок службы которых достигает 50–100 лет.

Варианты конструкций

Существует множество вариантов колпаков на дымоход, отличающихся внешним видом. При этом конструкция всех видов изделий включает в себя основание, верхнюю крышу и вертикальные стойки. Такой колпак прост и хорошо защищает дымоход от осадков. Более сложные варианты представляют собой дефлекторы, одна из главных функций которых заключает в усилении тяги.

Среди наиболее востребованных вариантов дымников особенно примечательны следующие:

• колпак с открывающейся крышкой;
• плоский дымник для трубы;
• колпак с флюгером;
• колпак многоскатной конструкции;
• дефлектор с вентиляционными отверстиями.

Выбор определённого варианта осуществляется в зависимости от типа кровли, дизайна дома, формы и конструкции дымохода. Например, для металлической круглой трубы оптимальны дефлекторы из металла, обеспечивающие усиленную тягу.

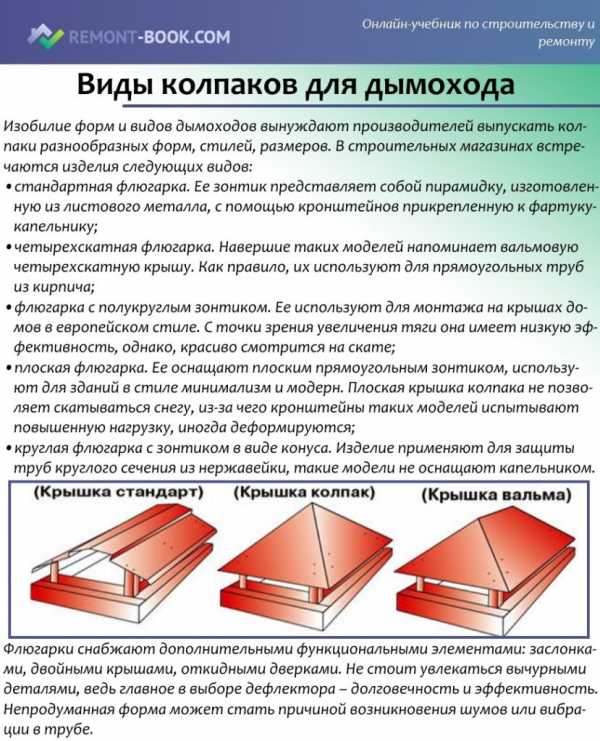

Фотогалерея: виды колпаков для дымоходаВыбор колпака в зависимости от дымохода

Правильный выбор колпака для трубы является залогом эффективного обогрева помещений в доме и отсутствия поломок дымохода. Выбор типа дымника осуществляется в зависимости от варианта трубы и системы отопления. Например, для дымохода газового котла используют только элементы в виде сопла, имеющие открытый верх. Такая модель позволяет исключить покрытие льдом всей поверхности колпака в зимнее время года.

Для кирпичных выводов часто используют многоскатные, прямоугольные или квадратные элементы. На поверхности таких колпаков не скапливаются осадки и поэтому дымники не подвергаются существенной нагрузке. Форма дефлектора подбирается в зависимости от личных предпочтений, оформления здания. Многие варианты колпаков легко дополнить кованым флюгером или витыми элементами.

Изготовление колпака своими руками

Наиболее распространённым и универсальным вариантом является прямоугольный колпак с четырьмя скатами. Такое изделие несложно приобрести, но сделать своими руками можно более простой, но не менее эффективный полукруглый вариант.

Для этого понадобятся лист оцинкованного металла толщиной от 1 мм, заклёпки, ножницы по металлу. Комплекс приспособлений дополняет маркер для проведения разметки. Предварительно определяют размеры конструкции и делают чертёж в натуральную величину на картоне. Сделать чертёж можно самостоятельно или же взяв за основу готовую схему и скорректировав её параметры.

Комплекс работ по изготовлению дымника предполагает следующие этапы:

1. Из листа металла вырезают прямоугольник, который станет полукруглой крышей дымника. Для этого на металл переносят чертёж и ножницами вырезают элемент.

   Оцинкованная сталь легко подвергается обработке

2. Из того же металла нарезают полосы, из которых будет собираться каркас для крепления колпака на трубу. Ширина полос должна быть около 10 см, а длина зависит от размеров дымохода.

   Металлические полосы или профили позволяют сделать каркас для крепления колпака

3. Конструкцию собирают по чертежу, скрепив заклёпками или сваркой каркас и вертикальные стойки. Затем сгибают прямоугольный лист, фиксируют его с двух сторон к каркасу.

   Каркас может иметь ступенчатую форму

Видео: изготовление дымника

Сделать колпак на дымоходную трубу своими руками несложно, но важное значение имеет точное определение параметров изделия. Качественные материалы также являются залогом создания долговечной конструкции.

Флюгер для дымохода своими руками: чертежи

С помощью инструкции и чертежей возможно создать свой вариант флюгера, сэкономив при этом средства.

Флюгер для дымовой трубы выполняет не только декоративную роль, но и защитную. На сегодняшний день, магазины стройматериалов предлагают различные модели флюгеров, но это несложный в исполнении элемент кровли, поэтому изготовить его можно самостоятельно.

Определение флюгера и его разновидности

Флюгер – металлическое устройство, представляющее из себя флажок и противовес. Его применение впервые было зафиксированов Европе. Конструкция является оригинальным украшением крыши и защитным элементом от попадания в дымовую трубу осадков и птиц. Зафиксированный на дымоходе флюгер эстетически дополняет кровлю, придавая ей завершенности.

Простой принцип работы состоит в следующем: потоки ветра воздействуют на противовес, направляя его в сторону воздушного потока, а флажок индицирует направление. Именно на флажок возложена декоративная роль. Его исполнение может быть в виде различных фигур: журавля, кота, зверя или человека.

Еще с старорусских сказок нам знакомы терема с фигуркой петуха, ведь на древней Руси ходило поверье, что именно голос этой птицы отгоняет злых духов. Сегодня же, актуальной является фигурка корабля с парусами, считающаяся символом счастья и удачи.

Изображение льва, ознаменовано символикой огромного потенциала сил хозяина, справедливости и желание продвигаться только вперед.

Различают такие разновидности флюгеров:

• индицирующий потоки ветра. Такой видактуален для применения на метеорологических станциях. Даже не смотря на большое количество современного оборудования, флюгеры все еще применяются. Большую роль они играют в прибрежных городах, где направление ветра определяет работоспособность портов. Чувствительность флюгера очень высокая и даже при низком уровне ветрового потока, прибор его зафиксирует, в то время, когда современное оборудование еще не срабатывает.
• Вильда. Современная разновидность флюгера, определяющая и направление, и силу ветряного прибор оснащен вертикальной пластиной, угол наклона которой указывает силу. с которой дует ветер.

Совет!Для самостоятельного изготовления флюгарки потребуется строго следовать пошаговой инструкции, ориентируясь на схему-чертеж.

Поэтапная инструкция создания флюгарки

Достаточно большой выбор вариаций, как сделать флюгер на дымовую трубу предоставлен в сети интернет. С помощью чертежей этот процесс не составит особого труда.

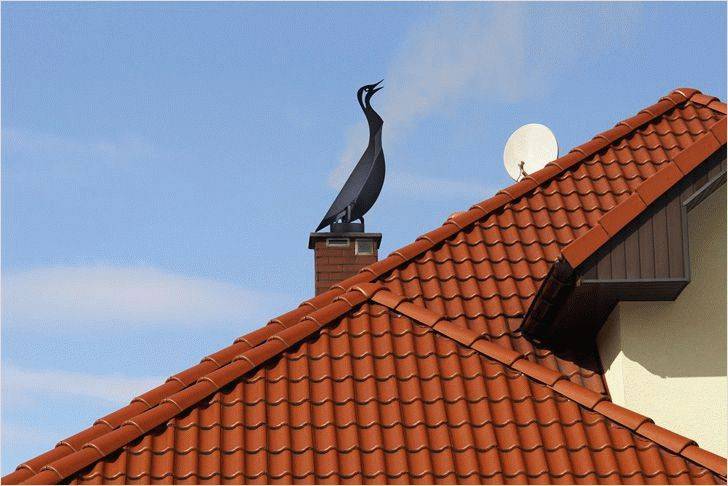

Необычная модель флюгера

Такая модель может быть изготовлена из нержавейки или медного сплава, толщиной не менее 1 мм. И первый и второй материал имеют положительные антикоррозийные характеристики. Они достаточно легкие и имеют прочный состав.

Совет! Выбрав в качестве материала изготовления медь, можно значительно увеличить срок эксплуатации флюгера, но в смете стоит учесть недешевую стоимость металла.

Самостоятельное изготовление флюгарки состоит из следующих действий:

1. Необходимо подобрать размеры и определить приблизительный вес будущей конструкции. С помощью нижеприведенного рисунка с этим пунктом можно легко разобраться.

1. Из подготовленного листа металла вырезают элементы флюгера.

1. Производится сборка всех составных элементов, исходя из инструкции на картинке.

1. Собранный элемент защиты надлежит установке на дымоход.

Установка такой модели флюгера производится на оголовке дымоходной трубы. Этот элемент не только декоративный, но и способствует предотвращению обратной тяги.

Совет! Любые прихоти погоды: дождь, град, сильный ветер или резкие перепады температуры – значительно снижают срок эксплуатации дымоотвода. Поэтому для его защиты и устанавливают флюгер.

Флюгер-дефлектор

Еще одним популярным вариантом самостоятельного изготовления защитного элемента для дымовой трубы является флюгер-дефлектор. Ниже представлена схема-чертеж такой модели. Для ее изготовления также не потребуется особых навыков.

Флюгер-дефлектор монтируется на купол, закрывающий дымоотводную трубу. Материал для изготовления должен обязательно обладать антикоррозийными свойствами.

Первое, что предстоит сделать – купол. Для этого потребуется следовать указаниям на чертеже:

1. Первыми крепятся стойки (4) к нижней части цилиндра (9).
2. Здесь будут использоваться квадратные гайки М6 (8) совместно с болтами М6 (7).
3. Далее устанавливается верхняя часть цилиндра (3), которую закрепляют с помощью хомута (5).
4. На самой верхушке стоек, с помощью заклепок (6) фиксируется обратный конус (2).

Переходим к изготовлению флюгера.

Стоит воспользоваться чертежом, приведенным ниже, который демонстративно показывает, процесс создания декоративного флюгера.

Процесс изготовления:

1. Делается опора в качестве которой выступает труба, длиной 12,5 см и диаметром 1,3 см.

1. На трубе потребуется сделать резьбу.

1. Подбираем подшипник по диаметру трубы, который далее нужно установить в полость основы.

1. Две металлические пластины привариваются по бокам трубы, с углом наклона, соответствующему куполу. Установка производится таким образом, чтобы в процессе вращения элементы не прикасались друг к другу.

1. Необходимо монтировать розу ветров, представленную тонкими прутьями, на которых прикреплены буквы, обозначающие стороны света.

1. Во избежание попадания влаги в середину корпуса розы ветров, над ней делают козырек.

1. На основание с резьбой садят крышку, выполненную из стали.

1. На стрелке-крышке будет крепится противовес и флажок.

Все элементы флюгера собраны и можно оценить проделанную работу.

Представленные модели флюгеров – это отличное решение для украшения, а также защиты кровли дома. Выбрав другой вариант конструкции, его можно воссоздать по аналогичному принципу.

Остались вопросы? С радостью поможем!

Изготовление козырька

Можно изготовить колпак на трубу дымохода своими руками. Чертежи помогут в этом сориентироваться, но важно соблюдать все параметры, указанные в нём. В первую очередь, надо определить внешние размеры оголовка. Здесь будет закреплен зонтик. Вслед за этим надо набросать эскиз с изображением будущей конструкции. Чтобы сделать это правильно, надо учесть следующие моменты:

• диаметр изделия должен быть больше размеров трубы на 10 см так, чтобы края выступали со всех сторон до 50 мм;
• углы наклона скатов должны варьироваться от 30 до 45 градусов;
• от среза дымохода до грибка минимальная высота должна составить 100 мм.

Зонтик является традиционным решением. Есть и другие варианты конструкции:

• вращающийся флюгер;
• дефлектор.

Последний дает возможность усиливать тягу посредством ветрового давления. Благодаря ему создается разрежение в цилиндрическом корпусе, куда переходит дымовой канал. В безветренную погоду это приспособление сохраняет все свои положительные качества. Вместе с тем оно уменьшает силу тяги в трубе, из-за чего формируется увеличенное сопротивление на выходе продуктов горения.

Флюгер полуцилиндрической формы нередко называют в народе «подхалим», так как он поворачивается за ветром. Установлен он на особом подшипнике и состоит из нескольких компонентов. Это один из лучших вариантов, но возникают сомнения в надежности подшипника, да и цена такой конструкции высокая. Особенно хорошо ставить такую модель на круглый дымоход, так как она защищает от атмосферных осадков и задувания устье этого устройства.

Чтобы сделать своими руками дымоход на козырёк, лучше использовать окрашенный или оцинкованный металл, толщина которого не меньше 0,5 мм.

Материалы

Среди наиболее популярных материалов, наиболее часто используемых для изготовления подобного рода изделий как в промышленном производстве, так и при изготовлении индивидуальных заказов используется:

1. Медь, наиболее дорогой и одновременно самый красивый материал.
2. Нержавеющая сталь – отличный долговременный материал, не теряющий своего вида долгие годы.
3. Оцинкованное железо – наиболее часто используемый вид стального проката для изготовления колпаков.
4. Окрашенный стальной лист – самый простой и дешевый материал.

Колпак на дымоход своими руками: Виды и Чертежи +Фото и монтаж в доме своими руками

Колпак дымохода – простое изделие, и вы легко его сделаете самостоятельно. В нашей статье мы подробно опишем, как выбрать правильный колпак на дымоход или сделать его своими руками.

Типы дымоходных колпаков

Ниже мы подробно рассмотрим основные функции колпаков на дымоходы:

• красивый эстетичный внешний вид трубы;
• защита внутренней полости от попадания различного мусора;
• увеличенный срок службы дымохода, в результате защиты от атмосферных осадков;
• увеличенная тяга и невозможность падения ее под сильным порывом ветра.

Стоит отметить, что декоративные колпаки не улучшают тягу кирпичного дымохода, скорее наоборот, создают существенное сопротивление потоку вырабатываемых газов. В данном случае, исключением будут являться насадки следующих типов:

1. схожие по конструкции на промышленные вытяжные устройства;
2. флюгер – устройства.

При первом типе поток воздуха от ветра омывает цилиндрический кожух аэродинамического устройства, благодаря чему, внутри появляется незначительное разряжение.

И зонтик – дефлектор увеличивает тягу, но, при отсутствии потоков ветра он, скорее всего, создает еще более высокое сопротивление выходящим газам.

Второй тип насадок намного лучше. Корпус с лепестком флюгера вращается на трубе благодаря подшипнику. А лепесток поддерживает положение корпуса постоянно повернутым к ветру. В результате, внутри полуцилиндра появляется разрежение, и тяга существенно увеличивается. Данный колпак к тому же защищает ее от опрокидывания тяги при задувании ветра.

Основные виды дымоходных колпаков

Колпаки на трубу дымохода представляют собой различные устройства, накрывающие срез кирпичной трубы с определенным зазором для выхода газа. Линейка дымоходных труб настолько разнообразна, что всех их перечислить просто нет возможности.

А вот материалы, из которых колпаки выполнены, мы приведем ниже:

• кровельная сталь;
• медные сплавы;
• оцинкованный металл со специальным покрытием;
• нержавеющая сталь;
• сплав цинка и титана.

Простой самодельный колпак на дымоход обычно выполнен из оцинкованной доступный и распространенный вариант, к тому же изделие прослужит длительное время.

Минус только один – оцинкованный металл быстро потемнеет, и как следствие, колпак со временем будет выглядеть не очень красиво. Данного минуса лишен металл со специальной порошковой покраской, но и стоимость этого материала существенно выше.

Остальные материалы очень долго сохраняют свой внешний вид, и срок их службы не ограничен. Существенным недостатком можно считать только их стоимость.

Стоит отметить, что медь на открытом воздухе со временем также потускнеет.

Советы по выбору колпака для дымохода

Выбор колпака, в первую очередь, будет зависеть от вида котельной установки и типа сжигаемого топлива. Колпаки на кирпичный дымоход, обслуживающие газовое отопление, можно ставить  только в виде сопла, и обязательно с открытым верхом.

В Российской Федерации согласно нормативным документам запрещено устанавливать всяческие зонты на дымоходы газоиспользующих установок.

Объяснить данный запрет достаточно просто. При минусовой температуре колпак дымохода обмерзает и покрывается слоем льда. В результате, корка льда перекрывает существенную часть рабочего проема, резко снижая тягу. За счет этого угар будет идти внутрь дома, а это серьезная опасность для жизни образуется в результате конденсата, который образуется на холодном металле при контакте с выходящими газами и с пониженной температурой. Данную температуру имеет дым от газовых котельных

установок. Вот почему запрещается устанавливать колпаки на дымоходные кирпичные трубы. Если котел твердотопливный, то КПД его лежит в пределах 70—80%, а температура газов варьируется от 100 до 200 ºС. При таких условиях можно подобрать подходящий колпак, но в процессе эксплуатации он быстро покроется сажей.

Как установить шатровый дымник

Визуально шатровое приспособление напоминает пирамиду из 3 треугольников равнобедренной формы. Насколько крутой или пологой получится кровля, зависит от величины основания треугольников – меньшие обеспечат крутой склон скатов.

В случае обустройства шатрового изделия своими руками, специалисты рекомендуют для начала сделать чертежи в развернутом виде в натуральной величине. Этот чертеж прикладывается к трубе, если он идеально «садится», можно приступать к устройству дымника из металла.

Последовательно произведите с листом металла следующие манипуляции:

1. Разложите бумажный макет на металлической панели, а края зафиксируйте кромками.
2. Теперь аккуратно вырежьте изделие нужной формы с применением ножниц по металлу.
3. Разложите развертку на верстаке и прокуйте внутренние ребра, соединяющие центр шатрового приспособления с внешними краями. Конструкция станет еще прочнее, если по кромкам распределить проволоку, делается это при помощи специального закатывающего инструмента.
4. Если есть фальц, отлично. Он позволит соединить стороны металла, для этого согните кромки, они должны располагаться по перпендикуляру относительно главной плоскости и по параллели друг к другу. После подогните более высокую кромку к укороченной. Прокуйте фальц, это поможет разместить его в плоскости вместе с гранью дымника.
5. Используя 4 металлические стойки, зафиксируйте каждую к скатам верхней составляющей приспособления.
6. Пройдитесь по дымнику штырями из металла.

Монтаж дымоходов из нержавеющей стали

Установка элементов производится снизу от теплогенерирующего аппарата вверх. Если присутствует несоответствие диаметров, место сочленения уплотняется жаростойким герметиком. При монтаже внутренняя труба входит внутрь предшествующей, а наружная труба одевается на предыдущую. Для лучшей герметизации труб обязательно использовать герметик с рабочей температурой не менее 1000°С.

Места стыков труб и других элементов (отводов, тройников и т.п.) скрепляются хомутами. Они должны находиться вне потолочных перекрытий. На каждые два метра дымохода устанавливаются стеновые кронштейны, а тройник должен иметь опорный элемент. Крепление частей к строительным конструкциям должно осуществляться также с помощью консолей и опорных площадок не реже чем через пять метров. Крепление соединительных труб должно исключать возможность прогиба.

Установку необходимо проводить на кронштейнах через стену или по прямой через крышу.

При принятии решения о способе монтажа требуется учесть следующие моменты:

• размеры постройки – если небольшие, то логично сделать выносную конструкцию;
• помещение старое или строится с нуля.

Как изготовить козырек на дымоход

Прежде всего нужно выяснить внешние размеры оголовка, куда планируется крепить зонтик, а затем набросать от руки эскиз с изображением будущей конструкции. Для ее разработки воспользуйтесь простыми правилами:

• габариты или диаметр изделия должен быть на 10 см больше размеров трубы, чтобы края выступали на 50 мм со всех сторон;
• угол уклона скатов – от 30 до 45°;
• минимальная высота от среза дымохода до грибка – 100 мм, как продемонстрировано на чертеже.

Помимо традиционного зонтика, есть и другие варианты конструкций – дефлектор и вращающийся флюгер – «подхалим». Первый позволяет реально усилить тягу за счет ветрового давления, создающего разрежение внутри цилиндрического корпуса, куда выходит дымовой канал. Зато в безветренную погоду данное приспособление не только теряет свои преимущества, но и ухудшает силу тяги в трубе, создавая повышенное сопротивление на выходе продуктов горения.

Схема работы дефлектора – ветер создает внутри колпака разрежение

Для справки. Такой же эффект создают ротационные сферические насадки, чей пример изображен на картинке.

Насадка красивая, но не слишком эффективная и надежная Полуцилиндрический флюгер, собранный из нескольких сегментов и вращающийся на специальном подшипнике, получил название «подхалим» благодаря способности поворачиваться за ветром. Если бы не высокая цена и сомнительная надежность подшипника, он стал бы идеальным колпаком для любого круглого дымохода, поскольку успешно защищает устье от задувания и осадков.

Флюгер хорошо помогает от задувания ветром, но от сильных порывов может сломаться

На изготовление дымоходных козырьков идут различные материалы – тонколистовая сталь с цинковым и полимерным покрытием, нержавейка и даже медь. Чтобы смастерить колпак на трубу своими руками, мы рекомендуем первые 2 варианта – оцинкованный либо крашеный металл толщиной не менее 0.5 мм.

Делаем простой круглый грибок

Для выполнения этой работы понадобятся обычные инструменты – ножницы по металлу, дрель, молоток и приспособление для постановки заклепок. Определив необходимые размеры грибка, действуйте в таком порядке:

1. Завинтите в деревянную планку 2 самореза на расстоянии, равном радиусу изделия плюс 15 мм. Получите импровизированный циркуль, с чьей помощью наметите на металле центр круга и прочертите его контур.
2. Обрежьте заготовку ножницами, а затем нарисуйте сектор с длиной дуги примерно 120 мм (фигура напоминает первый кусочек круглого торта).
3. Вырежьте этот клин, после чего с усилием совместите внешние края круга и зафиксируйте их в тисках.
4. Просверлите вдоль получившегося шва 3 отверстия и соедините концы детали заклепками либо винтиками М4 с гайками. Верхняя часть флюгарки готова.

Двускатный зонт прямоугольной формы

Для изготовления этой разновидности колпаков желательно воспользоваться станком — листогибом или обратиться за данной услугой в соответствующую мастерскую. В крайнем случае придется гнуть элементы вручную по линии, аккуратно пристукивая металл резиновым молотком на деревянном бруске.

Как и в предыдущем варианте, первым делом надо снять наружные размеры кирпичного дымохода, а затем рассчитать и зарисовать выкройку, как показано на чертеже. Здесь же приведены формулы для определения длины сторон элементов в зависимости от исходных габаритов трубы и высоты флюгарки.

Совет. Нижнюю часть, опоясывающую устье дымового канала, лучше выполнить в виде Z-образного профиля с углами 90°, который впоследствии «сядет» сверху на оголовок. Затем эти профили соединяются в цельную раму на заклепках.

Сборка рамы и монтаж стоек по углам, крепление производится заклепками Изготовить колпак на трубу своими руками относительно просто – нужно раскроить металл согласно чертежу, согнуть по штриховым линиям и соединить детали заклепками. В качестве жестких стоек предлагается взять готовые уголки из крашеного металла толщиной 0.5—0.7 мм. Как происходит сборка двускатной флюгарки и козырька в виде крышки с проходом трубы, наглядно показано в видеосюжете:

Для чего нужен дефлектор? Функциональные особенности

Дефлектор (в переводе с англ. «отражатель») – трубная конструкция, установленная на оголовок для защиты верхней части дымохода.

Основным назначением дефлектора является усиление и выравнивание тяги отопительного оборудования (печи или котла) для безопасного вывода продуктов сгорания. При отсутствии дефлектора возможно проникновение воздушных масс, которые в дальнейшем препятствуют или противодействуют хорошей тяге теплового генератора.

Наличие подобного устройства способствует повышению КПД отопительного оборудования до 20%.

Кроме основного назначения – отвода дыма, устройство используется для выполнения ряда важных функций:

• Выравнивание тяги . Хорошая тяга обеспечивает поступление кислорода, что приводит к экономии топливного материала – он быстрее и полностью сгорает в теплогенераторе.
• Искрогашение . Образование искр происходит в результате увеличения температуры горения топлива и тяги в дымоотводной конструкции, что может стать причиной возгорания. Устройство обеспечивает безопасное выгорание искр.
• Защита от негативного воздействия атмосферных осадков . Подобное приспособление обеспечивает надежную защиту дымового канала от дождя, снега, града и сильного ветра. Это способствует эффективной и бесперебойной работе отопительного оборудования даже при плохой погоде.
