Угол наклона наборной лестницы по ГОСТ

Если кратко подвести итоги всех вычислений стандартная, а значит наиболее удобная и функциональная консоль должна выглядеть так:

1. Ширина — в наиболее узкой части 10 — 15 см, в центральной — 25 — 30 см, в наиболее широкой — 40 — 45 см.
2. Высота — 18 — 20 см.
3. Длина — не менее 80 см, но не более 1 м.
4. Форма ступени должна быть клинообразной, с краями, расходящимися под углом примерно в 40 градусов.

В общем, имея достаточные познания в геометрии и черчении, вполне возможно самому составить чертежи конструкции. А при наличии умения в обращении со строительными инструментами, можно своими руками воплотить эти проекты в жизнь.

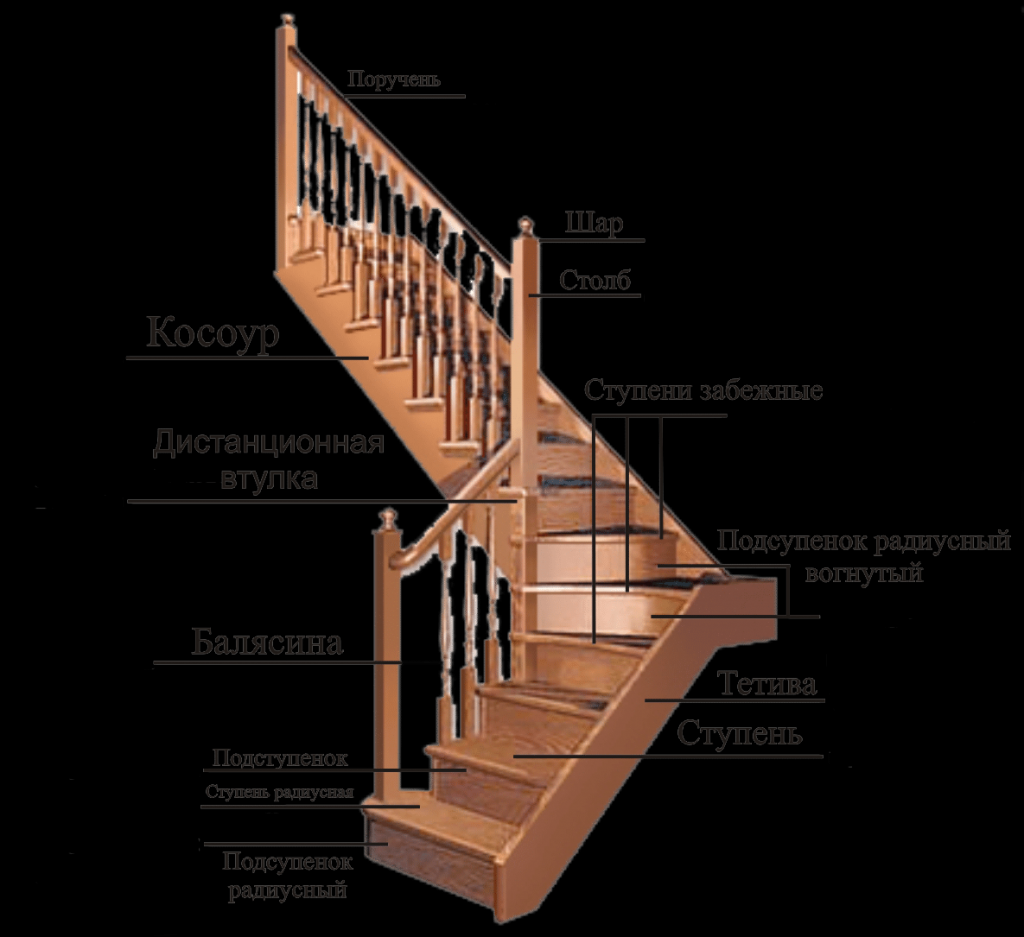

Какие конструкции лестниц бывают и из чего их лучше изготовить

В зависимости от места расположения можно выбрать один из следующих вариантов:

• Одномаршевые. Такой тип встречается крайне редко, поскольку не подходит для использования в помещениях стандартной высоты. Чаще всего конструкции подобного рода используются для спуска в подвальные помещения, а также при обустройстве подъемов на небольшие высоты на улице. Когда лестница имеет большую длину, на ней обустраиваются специальные промежуточные площадки для организации отдыха при подъемах.
• Двухмаршевые. Наиболее распространенный тип, встречающийся как в жилых, так и административных зданиях, имеющих два этажа. Могут иметь стандартные формы или быть исполнены в форме буквы «Г». Недостаток конструкции – необходимо наличие большой площади для сооружения.
• Винтовые (криволинейные). Такие лестницы обустраиваются с целью экономии полезной площади. Из-за своей неординарной конструкции могут представлять опасность для детей и стариков, особенно при небольшой ширине.
• Комбинированные. Лестницы содержат различные элементы. Благодаря их правильной компоновке можно создать уникальные сооружения, которые будут как практичными, так и эстетически привлекательными.

Самые распространенные лестницы в двухэтажных домах — двухмаршевые Рекомендуем

• Лестницы на второй этаж в частном доме – руководство по изготовлению и самостоятельной сборке
• Бетонные лестницы – надежней не бывает!
• Подсветка лестницы в доме – как сделать своими руками

В зависимости от функционального назначения и условий эксплуатации выбирают материал, из которого будет изготовлена будущая лестница. Она может быть сделаны из одного материала, например, дерева или бетона, или состоять из нескольких . Такие варианты принято называть комбинированными. Для эксплуатации на открытом воздухе стоит использовать стройматериалы, которые будут стойкими к атмосферным воздействиям. Для этого прекрасно подойдет бетон, стекло, металл и пр. А вот лестницы внутри помещений менее прихотливы, хотя и к ним могут предъявляться серьезные требования, особенно если находятся они в местах с большим пассажиропотоком.

При создании лестниц из натуральных материалов рекомендуется обрабатывать их специальными пропитками, которые предотвращают воздействия вредных факторов. При правильном подходе сооружения можно использовать не только внутри, но и снаружи помещений. Обработка проводится как после окончания всех работ, так и на этапе сооружения лестницы. Деревянные, металлические, бетонные, кирпичные конструкции – все они нуждаются в периодической защите, чтобы исключить коррозию, разрушение и гниение.

Лестницы

Ширина марша лестниц, доступных МГН, должна быть, как правило, не менее 1,35 м. При расчётной ширине марша лестницы 2,5 м и более следует предусматривать дополнительные разделительные поручни.

Все ступени в пределах марша должны быть одинаковой геометрии и размеров по ширине проступи и высоте подъёма ступеней. Допускается изменять рисунок проступей нижних ступеней первого марша открытых лестниц (п. ).

Ширина проступей лестниц, кроме внутриквартирных, должна быть не менее 0,3 м, а высота подъёма ступеней – не более 0,15 м. Уклоны лестниц должны быть не более 1:2. Ступени лестниц на путях движения инвалидов и других маломобильных групп населения должны быть сплошными, ровными, без выступов и с шероховатой поверхностью. Ребро ступени должно иметь закругление радиусом не более 0,05 м. Боковые края ступеней, не примыкающие к стенам, должны иметь бортики высотой не менее 0,02 м (п. ).Пандусы

Максимальная высота одного подъёма (марша) пандуса не должна превышать 0,8 м при уклоне не более 8%. При перепаде высот пола на путях движения 0,2 м и менее допускается увеличивать уклон пандуса до 10%. В исключительных случаях допускается предусматривать винтовые пандусы.

Ширина пандуса при исключительно одностороннем движении должна быть не менее 1,0 м, в остальных случаях – принимать по ширине полосы движения согласно

Площадка на горизонтальном участке пандуса при прямом пути движения или на повороте должна быть глубиной не менее 1,5 м (п. ).Несущие конструкции пандусов следует выполнять из негорючих материалов с пределом огнестойкости не менее R60, а ограждающих конструкций помещений пандусов – не менее R120 (п. ).

Следует предусматривать бортики высотой не менее 0,05 м по продольным краям маршей пандусов, а также вдоль кромки горизонтальных поверхностей при перепаде высот более 0,45 м для предотвращения соскальзывания трости или ноги (п. ).Поручни

Вдоль обеих сторон всех лестниц и пандусов, а также у всех перепадов высот более 0,45 м необходимо устанавливать ограждения с поручнями. Поручни пандусов следует, как правило, располагать на высоте 0,7 и 0,9 м, у лестниц – на высоте 0,9 м, а в дошкольных учреждениях также и на высоте 0,5 м.

Поручень перил с внутренней стороны лестницы должен быть непрерывным по всей её высоте. Завершающие части поручня должны быть длиннее марша или наклонной части пандуса на 0,3 м (п. ).

На верхней или боковой, внешней по отношению к маршу, поверхности поручней перил должны предусматриваться рельефные обозначения этажей. Размеры цифр должны быть, не менее, м: ширина – 0,01, высота – 0,015, высота рельефа цифры – не менее 0,002 м (п. ).

Требования по ГОСТу

Согласно букве закона, лестничные перила должны конструироваться только с учетом общепринятых норм. В противном случае, у владельца конструкции могут возникнуть проблемы, особенно когда речь идет об общественных местах.

В каких случаях устанавливают перила

Для того чтобы не возникло проблем с надзорными органами в области строительства, при проектировании лестничных конструкций необходимо обязательно соблюдать требования действующего законодательства.

ГОСТ 23120–78 гласит, что любая лестничная конструкция, высота которой более трех ступеней должна иметь боковое ограждение. Но есть небольшая оговорка, это требование не относится к наружным капитальным конструкциям (имеется ввиду крыльцо здания), хотя и в этом случае устанавливаются парапеты с обеих сторон.

В данном случае перила играют, скорее, чисто декоративную роль

Нормативные документы гласят, что необходимость установки перил зависит от размеров лестничного пролета. Если его ширина не больше 125 см, то устанавливаются ограждения лишь с одной стороны, но при условии, если с другой стороны находится капитальная перегородка или стена.

Наличие капитальной стены позволяет не устанавливать вторые перила

Хотя для удобства в стену нередко монтируют поручень

Криволинейные лестничные конструкции огораживаются перилами с обеих сторон, а винтовые — лишь с одной, так как противоположный край ступени крепится к осевому блоку.

Чисто визуально поворотные лестницы только выигрывают от двухсторонних перил

Даже односторонних перил достаточно для обеспечения безопасности на винтовой лестнице

Винтовые лестницы на тетивах или косоурах могут не иметь осевого блока, так что нуждаются в перилах с двух сторон.

Лестница на косоуре с двухсторонними перилами

Винтовая лестница на тетивах с двухсторонними перилами

А вот такие лестницы хороши только в проекте. На деле же они довольно опасны

Официально признанные виды лестничных ограждений

Перилами повышенной надежности считаются ограждающие конструкции, которые изготовлены из монолитных или других сборных панелей и устанавливаются по краям лестничных пролетов. Чаще всего такие конструкции используются в общественных местах. Высота перил лестницы строго регламентирована нормативными документами.

В последнее время все чаще использую сплошные стеклянные перила, благодаря их отменному внешнему виду и таким же характеристикам

Самыми распространенными являются решетчатые, которые устанавливаются на вертикальных опорных столбах. Расстояние между ними заполняется перекладинами или наклонными прутами. Эта конструкция служит защитой и поддерживает поручень.

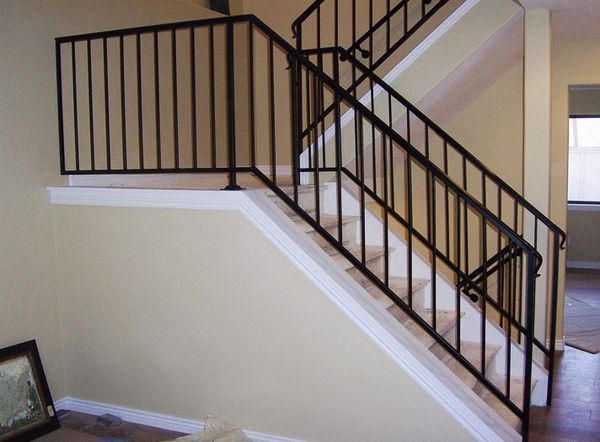

Пример простых и стильных перил, которые можно встретить во многих офисных зданиях

Параметры высоты перил

Во время проектирование лестницы, особое внимание необходимо уделять высоте ограждающей конструкции. ГОСТ и СНиП рекомендует использовать указанные ниже параметры: . жилые дома, должны быть оснащены высотой перил лестницы не менее 90 см, этот показатель взят из среднестатистических данных роста человека;

• жилые дома, должны быть оснащены высотой перил лестницы не менее 90 см, этот показатель взят из среднестатистических данных роста человека;

«Стандартные» перила для человека среднего роста

• в общественных учреждениях и домах, где есть дети младшего возраста, рекомендуется высота ограждения лестницы не менее 120 см. Балясины должны быть расположены строго вертикально. Это необходимо для того, чтобы маленькому ребенку было сложно взобраться по ним;

Взобраться по таким перилам ребенок никак не сможет

• высота перил для спортивных трибун должна быть не менее 60 см.

Перила на стадионе

Правила работы с лестницей-стремянкой

• Перед каждым использованием лестницы необходимо проверять ее состояние, а именно ступени, места их соединения со стойками, механизмы крепления и башмаки.
• При установке следует выбрать правильный угол наклона к горизонтали. Без дополнительного крепления верхней части он должен составлять: минимально – 65 градусов, оптимально – 75 градусов.
• Не работайте, стоя на последних ступенях приставной лестницы, — всегда оставляйте не менее метра от «вершины».
• Запрещается подниматься по лестнице выше отметки, отстоящей на метр от вершины.
• Взбираясь, держитесь руками за ступени (или поручни).
• Нельзя, находясь на лестнице, тянуться в стороны, смещая тем самым центр тяжести тела.
• Поднимайтесь и спускайтесь только лицом к лестнице.
• Если изделие многосекционное, то выдвинутая секция всегда должна находиться со стороны пользователя.
• На лестнице следует работать только одному человеку.
• Запрещается выдвигать секции дальше установленного ограничителя.
• Визуально любая лестница должна иметь правильную форму, а ее направляющие – одинаковую длину и равномерно прилегать к полу.

Для выбора оптимальными являются следующие параметры лестницы стремянки:  выполнения требований к безопасности, максимальная высота, вес, габаритные размеры.

Добавлено: 16:06:57

Для каких уклонов лестниц используются наборные ступени

Исходя из противопожарных требований и в соответствии с требованиями ГОСТ «Ступени железобетонные и бетонные», заводами стройиндустрии выпускаются ступени наборные:

• для лестниц с проступью 14,5 см и уклоном 1:2, расположенных на эвакуационных путях;
• для служебных лестниц с проступью 16,8 см и уклоном 1:1,5.

Ширина проступи принимается такой величины, чтобы сделать удобным перемещение по лестницам, при этом высота ступеней должна быть одинаковой по всей лестнице – это обязательное требование противопожарных нормативов.

Таким образом, ступени наборные предназначены для сборки междуэтажных лестниц, запроектированных со стандартным уклоном 26,5°, которые могут располагаться в т.ч. и на путях эвакуации, а также служебных – с уклоном 33,5°.

Чаще всего наборные лестницы представляют собой стандартные ступени ЛС по ГОСТ , уложенные на установленные под проектным уклоном косоуры из стальных прокатных профилей.

Для обеспечения необходимой огнестойкости лестниц, располагающимся на эвакуационных путях, косоуры отделываются одним из трех методов:

• оштукатуриваются по сетке Рабитца толщиной не менее 30 мм;
• обшиваются двумя слоями гипсокартонных листов общей толщиной не менее 25 мм;
• окрашиваются специальными огнезащитными составами, толщина которых рассчитывается в зависимости от их характеристик.

По смонтированным косоурам, снизу вверх укладываются ступени ЛС, лежащие только под собственным весом, к которым крепятся ограждения лестниц.

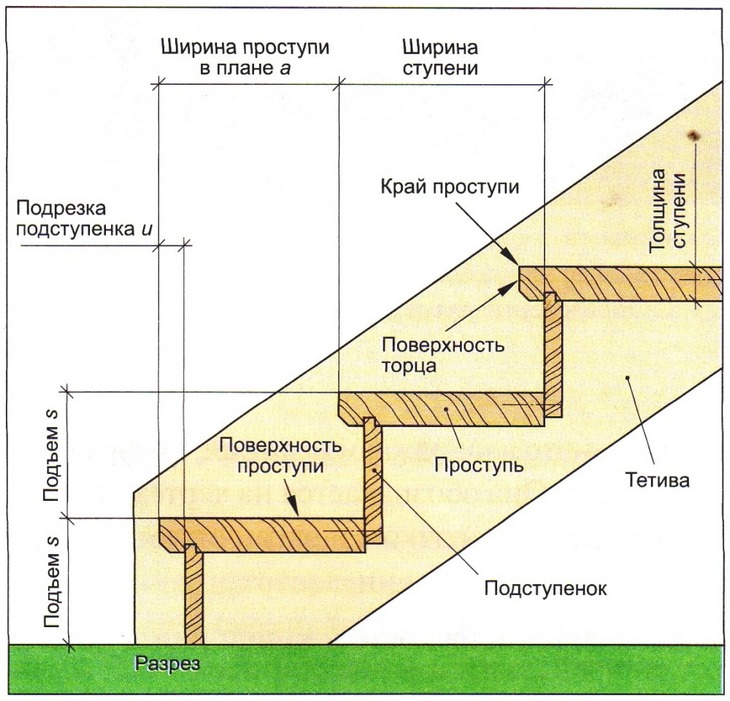

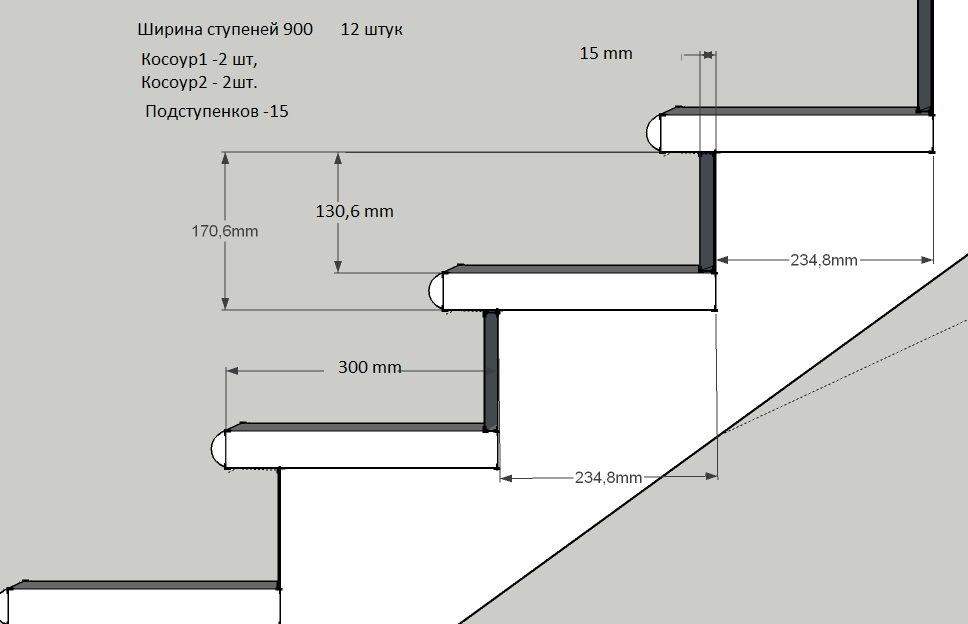

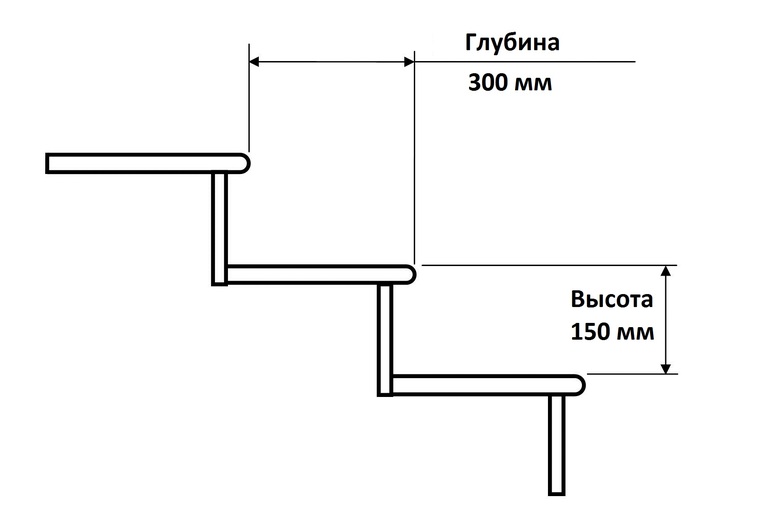

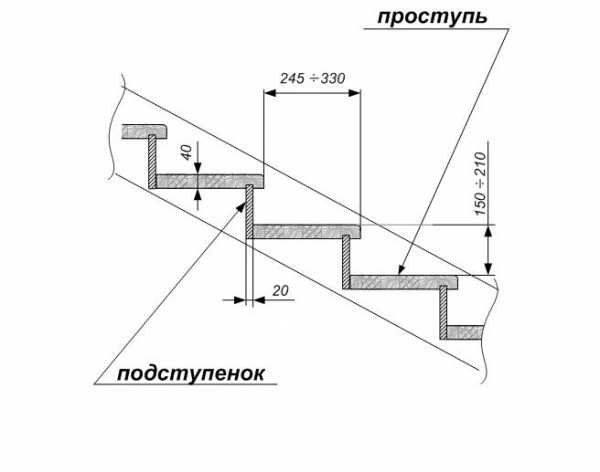

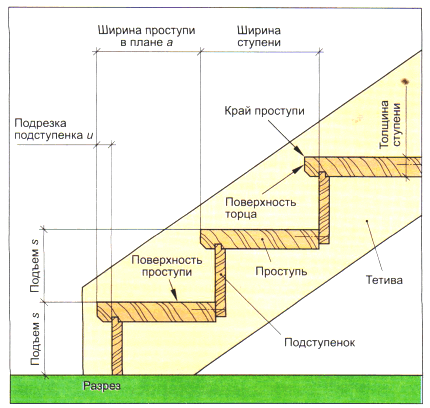

Допустимые размеры ступеней

Габариты ступеней рассчитываются по требованиям и рекомендациям соответствующих нормативных документов, которые четко прописывают их размеры. Прежде всего, в СНиП * «Жилые здания» определяется, что ширина внутриквартирного лестничного марша, а значит и ступени, должна быть не менее метра с наибольшим его уклоном 1: А количество подъемов в одном марше разрешается делать от 3 до 18. Данные параметры являются основополагающими при расчетах.

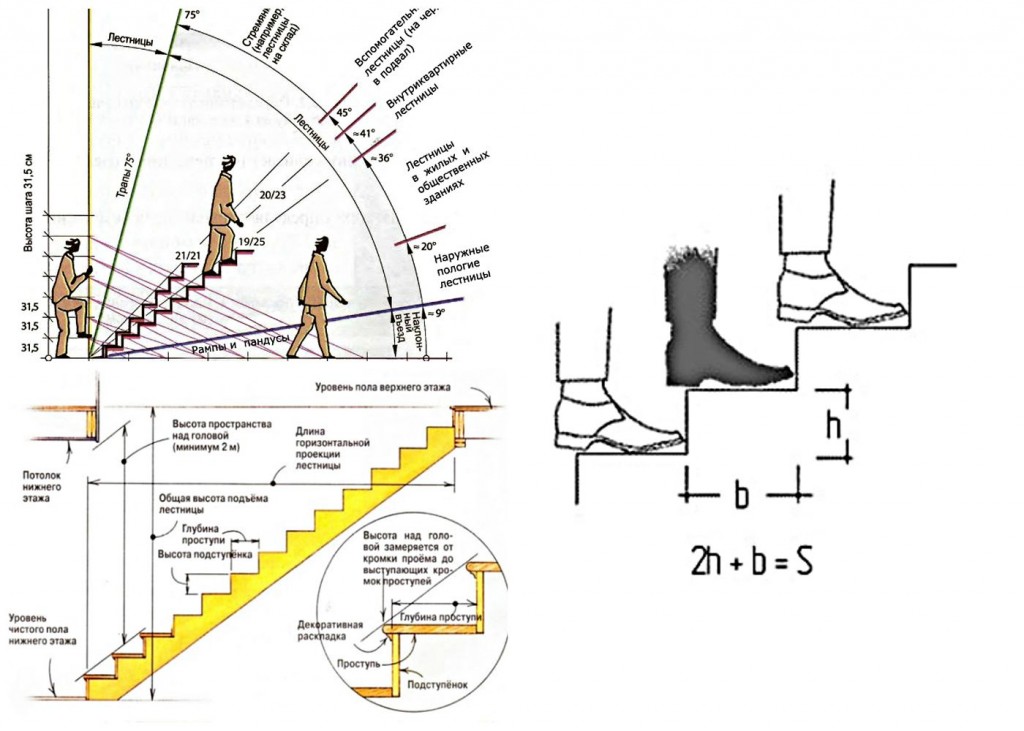

Чтобы подъем по лестнице был удобным и комфортным, при определении габаритов ступеней учитывают величину шага среднестатистического человека. Она составляет 0,60-0,64 метра. Ширина проступи (а) и высота подступенка (b) подбирается в зависимости от следующего соотношения:

a + 2b = 60-64 (см), или

а + b = 43-47 (см).

Данная формула была изобретена еще в 18 веке французским архитектором Блонделем, но до сегодняшнего времени она не потеряла своей актуальности.

Следует отметить, что наиболее оптимальным является соотношение ширины к высоте ступени 300:150 мм. Нормативные размеры ступенек, изготовленных из разных материалов, несколько отличаются друг от друга. Их габариты зависят и от основного предназначения лестниц. Но общие параметры привести можно.

Размер проступи должен позволять становиться на поверхность всей ступней. Ее глубину рекомендуется делать не менее 235-250 мми не более 355 ммдля прямых ступеней. Забежные ступени в узкой их части не должны быть менее 100 мм, по линии хода – 250 мм, а с широкого торца – более 400 мм. Для подсобных лестниц (в подвал, на чердак или мансарду) разрешается уменьшать проступь до200 мм. Уличные ступени можно делать глубиной до 400 мм.

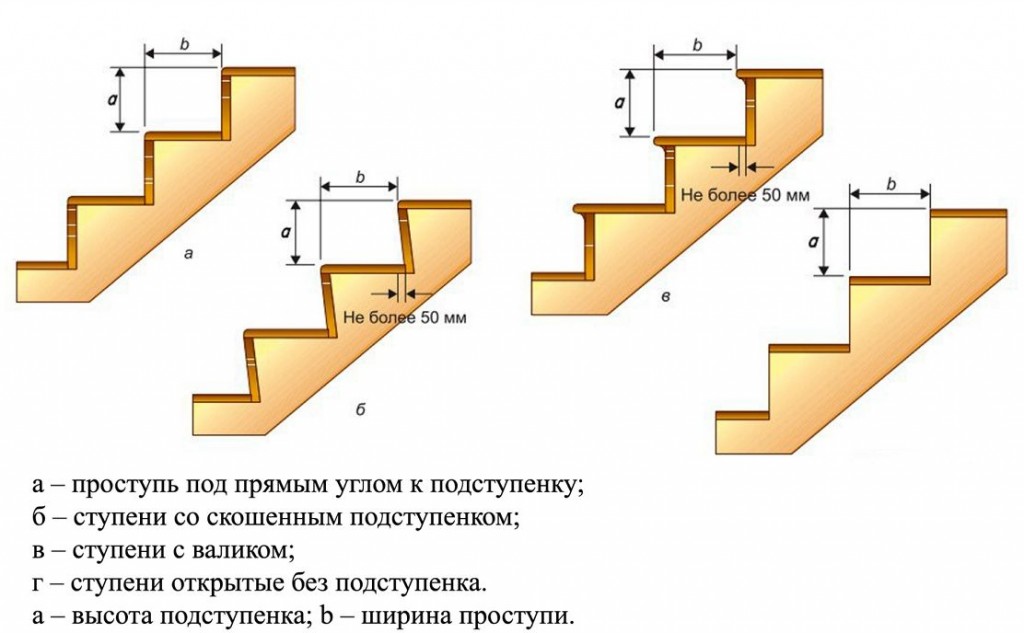

Довольно часто конструкция лестницы предусматривает нависание одной ступени над другой. Оно не должно превышать 50 мм, а для деревянных конструкций – 30 мм. Делается нависание в случае невозможности устройства проступей оптимальной глубины, а подобный прием позволяет их немного увеличить. Но прежде чем выкраивать лишение миллиметры, стоит подумать над конструкцией ступенек под названием «утиный шаг». Для каждой ноги здесь можно заложить полноценный, удобный размер.

Высота ступени должна находиться в пределах 120-200 мм. Более низкие или высокие подступенки слишком неудобны, а подниматься или спускаться по ним будет затруднительно.

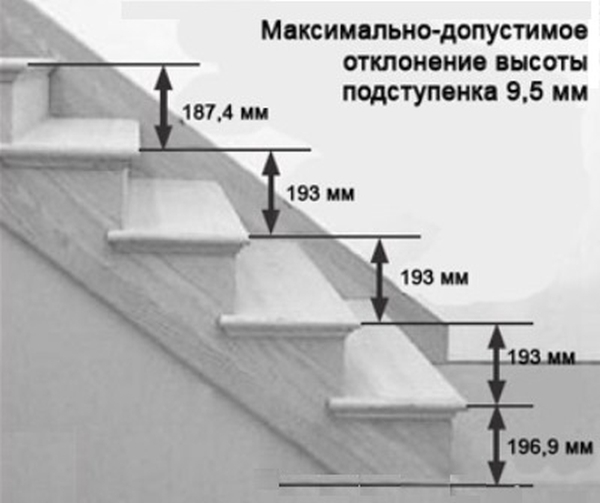

В заключение можно отметить следующее. Ступени в одном марше должны быть одинаковой высоты и глубины по линии хода. Плавность подъема или спуска облегчит передвижение и предотвратит возможность получения травм.

Высота перил в общественных зданиях: снова обращаемся к СНиП

Ограждающие конструкции в общественных зданиях испытывают гораздо более высокую нагрузку, поэтому для них существуют отдельные требования:

1. Для общественных зданий высота перил на маршевой лестнице по СНиП и ГОСТ должна составлять не ниже 90 см.
2. В школах и иных учебных заведениях ограждение устанавливается на высоте от 120 см от ступеней, что исключает несчастные случаи, связанные с банальным баловством.
3. В учебных заведениях, предназначенных для детей с замедленным умственным развитием, ограждающие конструкции монтируются на высоте от 180 см. Это важные нормы ГОСТ и СНиП, которые позволяют сделать поручни максимально удобными и обеспечить безопасность малышей при перемещении по лестничным пролетам.

Нельзя не упомянуть и о таком параметре ограждающих конструкций, как расстояние между балясинами. В обычных общественных зданиях оно не может быть меньше 15 сантиметров, а в учебных заведениях – меньше 10 см.

Как быть с винтовыми лестницами

Стремительное развитие современных строительных технологий привело к тому, что каждый человек может самостоятельно разрабатывать дизайнерское оформление собственного дома или квартиры. Чтобы создать уникальное жилище, многие устанавливают оригинальные винтовые и прочие лестницы, существенно отличающиеся от обычных по своей конструкции.

Специально для них были разработаны отдельные правила, согласно которым ограждение должно обязательно монтироваться с обеих сторон, чтобы исключить падение. Требования по высоте перил остались неизменными.

Требования к ступеням металлических лестниц

Строительство производственных помещений – отдельная строительная отрасль. Требования, предъявляемые при возведении зданий и сооружений промышленного назначения, зависят от типа производства, и для каждой отрасли существуют свои нормы при проектировании.

Однако, лестницы и площадки в производственных зданиях проектируются, в общих чертах, подчиняясь единым нормам проектирования для общественных помещений.

Потому что предназначены они для человека, и создаются исходя из антропометрических характеристик, не зависимо от того, где человек находится – на мраморной лестнице в театре, или на металлической, в производственном цеху.

Как проектируются лестницы

Несмотря на то, что лестничные конструкции используются в зданиях постоянно, при их проектировании и расчетах учитывается аварийная ситуация, в результате возникновения которой потребуется экстренный выход одновременно большого количества людей из здания.

Поэтому, даже если архитектор проектирует параднуюлестницу, отделанную мрамором и бронзой, свою работу он начинает с расчета, будет ли способна эта шикарная конструкция для спуска и подъема служить достаточным эвакуационным путем при возникновении, к примеру, пожара.

При проектировании учитывается такой фактор, как пропускная способность. Эта величина равна числу людей, могущих пройти за одну минуту в самом суженном месте.

Требования, предъявляемые к проходимости, основаны на теоретических исследований скорости передвижения людей при подъеме и спуске.

Человек движется вниз со средней скоростью 10 метров за минуту, подымается – 8 метров за минуту.

Учитывая, что тело человека занимает примерно 0,3 м, на расстоянии 10 метров может расположиться 33 условных человека.

Соответственно, при подъеме, на 8 метрах может уместиться 26 человек.

Исходя из этих расчетов, пропускная способность при спуске равна 33 человека в минуту, а на подъеме – 26 человек в минуту.

Зная величину пропускной способности, и учитывая число людей, могущих единовременно быть в здании, проектируют количество и ширину маршей лестниц, требующихся для эвакуации. Определив ширину марша, рассчитывают размеры площадок, коридоров и ширину дверей, ведущих на лестничные площадки.

Принятые нормы предписывают устройство маршей, имеющих ширину 1100 мм для вспомогательных конструкций. Главные лестницы имеют следующие размеры в зависимости от количества эвакуируемых людей:

• 1400 мм – до 150 человек;
• 1600 мм – от 150 до 200 человек;
• 1800 мм – от 200 до 250 человек;
• 2000 мм – от 250 до 325 человек;
• 2200 мм – от 325 до 400 человек;
• 2400 мм – от 400 до 500 человек;
• 2600 мм – от 500 до 600 человек;
• 2800 мм – от 600 до 700 человек;
• 3000 мм – от 700 до 800 человек;

Более широкие марши делать не целесообразно, и при необходимости увеличивают количество. Этинормы распространяются и на проектирование для помещений производства.

Лестницы, имеющие меньшую проходимость, все равно не делаются уже 1300 мм. Иначе затрудняется пронос вещей. Исключением могут быть на производстве подъемы к индивидуальному месту работы. Их размер допускается в 750 мм.

Ширина марша определяет и размеры площадки. Она имеет размеры не менее ширин примыкающих к ней маршей.

Если на производстве предъявляются особые требования к проносу каких-либо предметов, то площадки устраиваются в соответствии с этими требованиями: к примеру, в лечебных учреждениях размеры площадки рассчитаны на длину носилок.

Нормативы для устройства лестниц

В помещениях производства уклон маршей, расположенных в лестничных клетках следует устраивать в соотношении 1:2, с шириной ступеней в 300 мм.

Из подвальных и полуподвальных помещений, а так же чердачных, допустим уклон марша 1:1,5 и ширина проступи в 260 мм. Открытые лестницы делаются с уклоном 1:1. Индивидуальные подъемы к рабочему месту допустимы с уклоном 2:1.

Технические конструкции для обеспечения контроля над оборудованием устраиваются в виде вертикальных трапов.

Наружные пожарные лестницы должны размещаться на глухих стенах зданий на расстоянии не менее метра от оконных проемов.

Конструкции должны изготавливаться по типовым стандартизированным проектам из металла.

Количество пожарных лестниц должно устанавливаться с учетом остальных спусков с уличной части помещения, предназначающихся для эвакуации людей.

Технадзор

За состоянием всего производственного оборудования, а так же за зданиями и сооружениями должны следить специальный штат инженеров-эксплуатационщиков. Так, два раза в год необходимо проводить осмотр лестниц.

Во время проверки контролируется техническое состояние маршей и сопряжений конструкций с несущими стенами и опорами. Осматривается состояние проступей, площадок и ограждений.

Все выявленные неисправности заносятся в журнал текущего ремонта, а опасные аварийные повреждения должны ликвидироваться незамедлительно.

Лестницы – наиболее травмоопасное место для человека, на производстве опасны вдвойне. Только соблюдение всех норм и требований, а так же правил техники безопасности сведет к минимуму число жертв производственного травматизма.

Требования к вертикальным лестницам на производстве

Жилые, производственные, складские, административные и многоэтажные здания различных назначений не обходятся без лестниц.

Их устанавливают не только внутри сооружений для комфортного перемещения между этажами, но и снаружи (обслуживание сооружения, эвакуация и пр.).

Второй тип конструкций может различаться назначением, материалом производства и конструктивными особенностями, но при этом должен отвечать требованиям безопасности и прочности. Технические условия и нормы для их строительства регулируют ГОСТ стандарты.

Основные требования к ступеням из дерева

Чтобы лестница была удобной и безопасной, имела продолжительный срок службы и надолго сохранила привлекательный внешний вид, ступени из древесины должны соответствовать основным критериям:

• обладать противоскользящими и амортизационными свойствами;
• не иметь дефектов – сколов, трещин или сучков на поверхности древесины;
• материал, используемый для изготовления ступеней, должен иметь оптимальный уровень влажности, составляющий не более 10-12%;
• весь материал должен быть обработан специальными антисептическими и противогрибковыми составами

С особой осторожностью необходимо использовать для декорирования поверхности ступеней лаки. Глубоко проникая в основу древесины, они создают на поверхности плотную пленку лишая дерево природных антискользящих свойств.

Чтобы уберечь поверхность ходовой части лестницы от преждевременного изнашивания рекомендуется использовать специальные накладки на ступени.

Они не только уберегут поверхность от образования потертостей, но и создадут дополнительный комфорт при ходьбе.

Освещение – значительный фактор в обустройстве лестницей зданий

Хорошее освещение лестницы должно особенно касаться верхней и нижней ступеней. Так же необходимо продумать легкий доступ к выключателям. Если лестница оборудована так, что контраст света и тени будет достаточно резким на ступенях, то и край ступени будет отчетливо виден. А это значит, что возможность травматичности на лестнице заметно уменьшится, потому что соскальзывание стопы с края ступени будет исключено. По статистике большинство травм происходят именно из-за плохой видимости или сливающихся теней на лестнице. Если освещением заниматься всерьез, очень удобно зарекомендовала себя система автоматического включения-выключения света, длящаяся несколько минут и реагирующая датчиком движения на любое перемещение по лестнице или вхождение в зону видимости датчика. Окна, мимо которых проходит уровень лестничного марша, если он прилегает к стене, где расположено окно, требуется ограждать во избежание выпадения с лестницы в окно.

Интересно сделанная подсветка ступеней лестницы

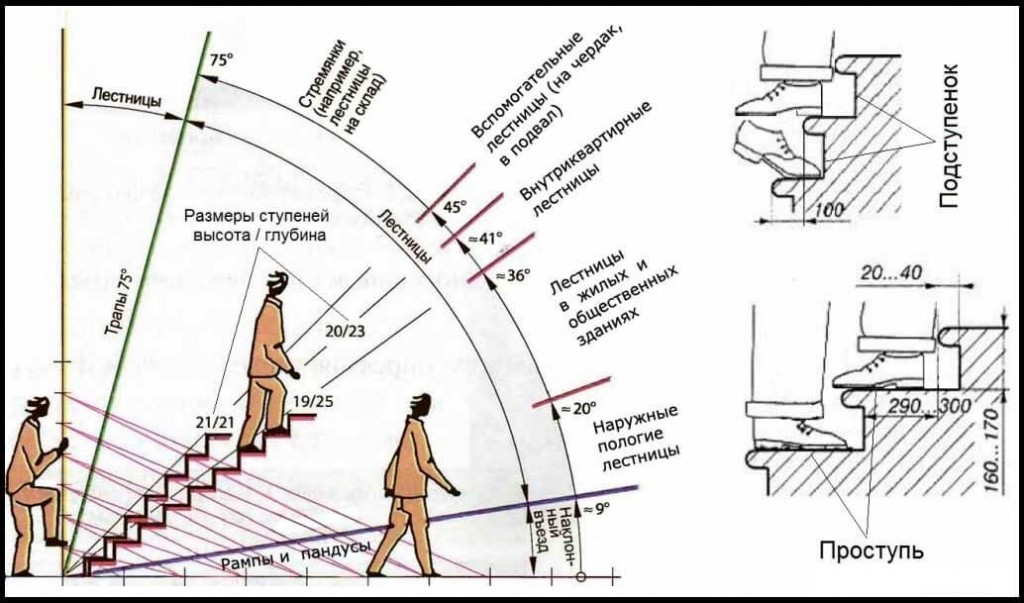

Угол наклона

По слишком высокой лестнице будет трудно передвигаться. По слишком пологой придется делать очень маленькие шаги. Наклон лестницы влияет на количество ступеней. Чем он больше, тем меньше потребуется ступеней. При расчете наклона учитывают расстояние между полом и потолком. Нижняя ступень пролета должна находиться на расстоянии не менее двух метров от потолка. Такая высота позволит свободно перемещаться по маршу человеку любого роста.

Преимущественно, угол наклона делается в пределах 30 – 45°. Такие лестницы наиболее удобны, хотя и занимают достаточно много места.

Марши с уклоном 50 – 60° отнимают мало пространства в помещении, но по ним трудно ходить. Высота ступеней лестницы в частном доме при таком уклоне превышает допустимую норму.

Оптимальный угол наклона 45°. По такой конструкции комфортно передвигаться, она не занимает много места.

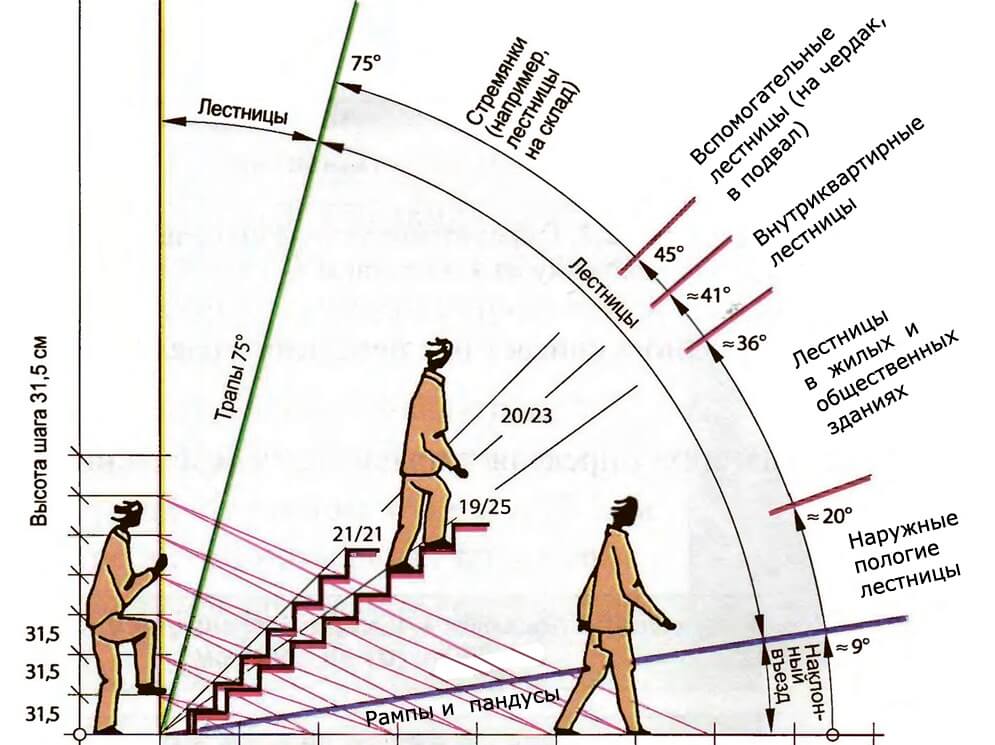

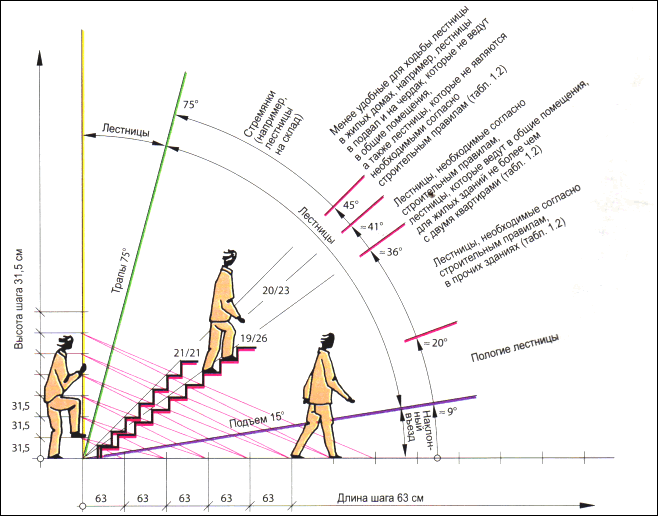

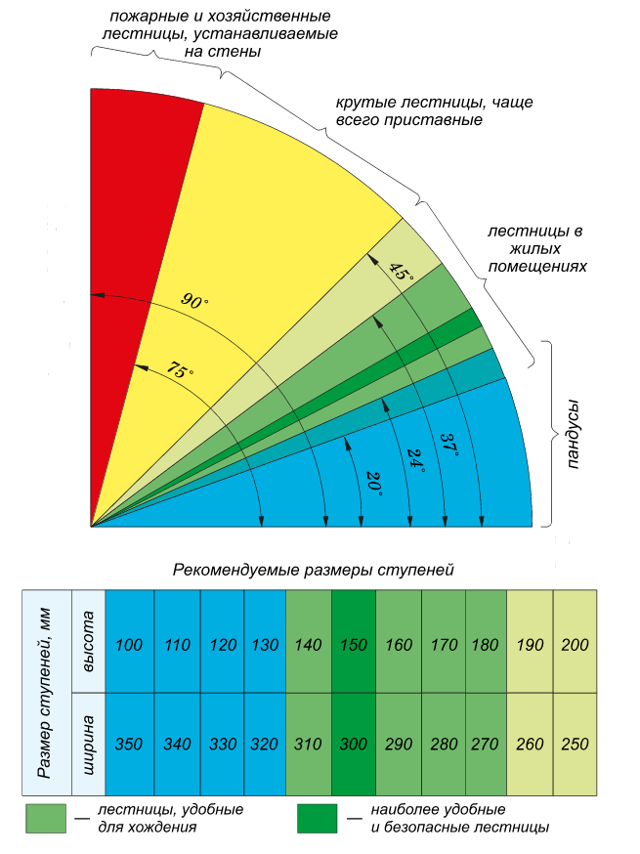

Рекомендуемые углы наклона для различных конструкций Источник

Лестничные клетки для эвакуации

Лестничные клетки для эвакуации являются одним из первоочередных требований все ГОСТ и СНиП. Это связано с требованиями пожарной безопасности. В случае возгорания на верхних или нижних этажах, и невозможности выхода из помещения через парадный вход, именно лестничные клетки позволяют быстро и безопасно вывести всех людей на улицу.

К этим лестницам есть определённые требования:

• ширина марша эвакуационной лестницы должна быть не менее ширины дверного проёма. Уклон такой лестницы выполняется в соотношении 1:1, высота и ширина ступенек строго по ГОСТу- 220 мм, 250 мм.;
• все выходы на эти лестницы должны быть открыты, и в любое время доступны для проживающих или находящихся в здании людей;
• запрещено на этих лестницах размещать любые посторонние предметы, трубопроводы, коммуникации;
• на этих лестничных проходах могут находиться лифты для экстренной эвакуации, но более двух на один пролёт. Размер таких лестниц должен быть таким, чтобы экстренный людской поток мог беспроблемно передвигаться.

Проектировать лестницы – это ответственное и важное задание. Не стоит заниматься самостоятельно этим вопросом, если вы не имеете элементарных понятий и незнакомы с требованиями ГОСТа или СНиП. Грубые нарушения при проектировке и монтаже могут стоить жизни любого из тех, кто ними пользуется.

Лестница, СНиП и ГОСТ к которой соблюдены полностью, будет служить долго и качественно. Важно понимать, что стандарты лестниц не придуманы просто так, а выведены многолетними расчётами и жизненным опытом.

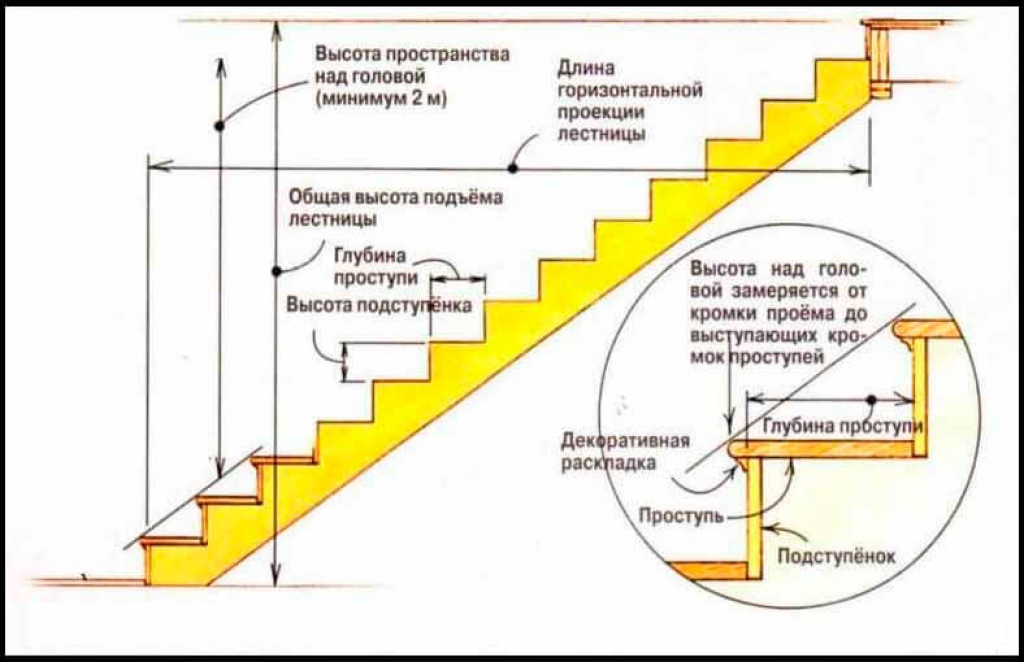

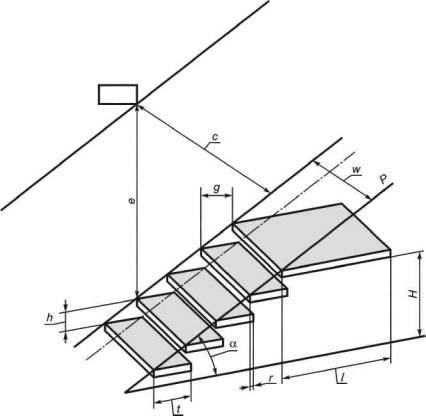

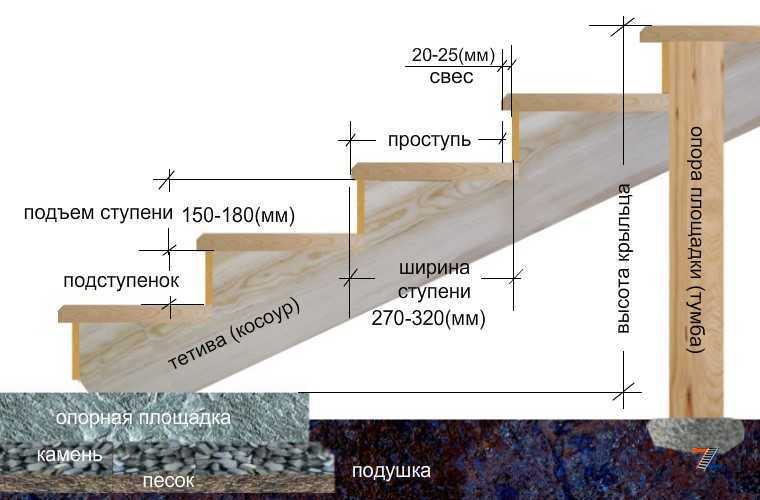

Расчет размеров ступеней и уклона лестничного марша

При расчёте по несущей способности элементы лестницы расчленяются на статически определимые балки — консольные или однопролётные, и рассчитываются по соответствующим формулам. Так как лестницы подвержены действию динамических нагрузок, к жёсткости несущих элементов предъявляются повышенные требования: прогиб их не должен превышать 1/400 пролёта. Нагрузки, действующие на лестничные марши и площадки, должны собираться путем сложения собственного веса конструкций и временных нагрузок: в жилых домах — 300 кг/м². При подъеме человек затрачивает примерно в два раза больше энергии, чем при движении по горизонтали (рис. 2). Практикой установлено: лестница удобна и безопасна, если удвоенная высота подступёнка, сложенная с шириной ступени (проступью), равняется среднему шагу человека. Длина шага человека на плоскости составляет примерно 600–640 мм. Исходя из этого, проступь и подъем определяют по формуле: 2а+b = 600…640 мм.

Как альтернативу можно использовать другую, более легкую для запоминания, формулу: а+b = 450 ± 20 мм, где а — высота ступени (подступёнка), b — ширина ступени (проступи).

Ширина проступи должна обеспечивать опирание ноги полной стопой, то есть быть не меньше 200 и не больше 320 мм. Оптимальной считается высота подступёнка, равная 150, а ширина проступи — 300 мм. При сильном увеличении ширины проступи вы непременно собьетесь с шага, а при сильном уменьшении затруднится спуск. При проектировании забежных ступеней нужно учитывать, что минимальная ширина ступеней с узкого конца должна составлять не менее 100 мм, а нависание проступи над нижней ступенькой должно быть не более 50 мм. Так же нависание верхней ступени над нижней делается тогда, когда другими способами не удается увеличить ширину проступи, в этом случае величина нависания не должна превышать 30 мм для деревянных и 50 мм для железобетонных ступеней.

Наиболее удобные углы подъёма лестницы находятся в диапазоне от 23 до 37°. Чем лестница круче, тем меньше ей надо места для установки в доме, и соответственно, чем лестница положе, тем больше места необходимо для неё предусмотреть. Если угол меньше 23° — лестницу можно заменить пандусом (ровной наклонной площадкой), если больше 45°, то лестница переходит в разряд приставных или раскладных (рис. 3). Оптимальный угол подъема винтовых лестниц — 25–35°. Наиболее сложным процессом при крутизне лестничного марша более 40° является спуск с лестницы, а при углах более 45° спуск можно осуществлять только спиной вперед.

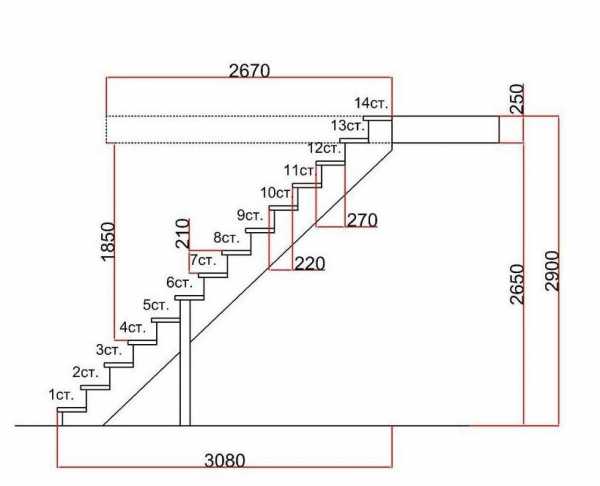

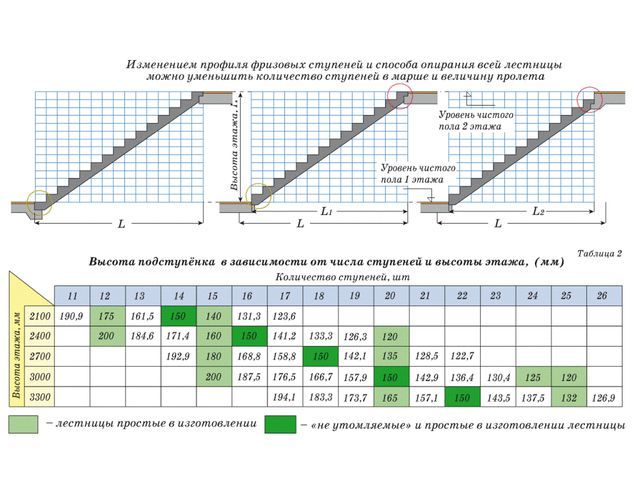

Количество ступеней зависит от высоты этажа и угла наклона лестницы. Зная местоположение лестницы в плане и высоту помещения, количество ступеней можно (и проще) установить графически, а после этого, по формулам безопасности определить ширину проступи.

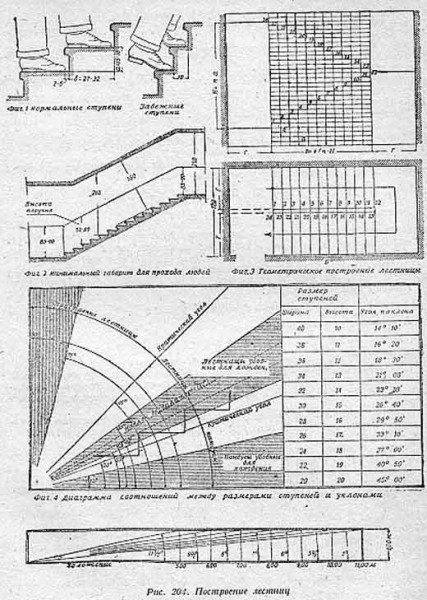

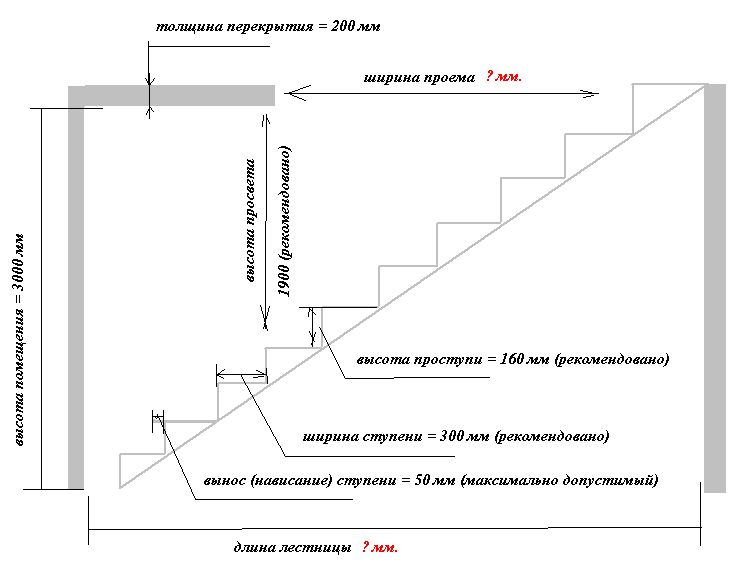

Для графического построения лестницы на миллиметровой бумаге или бумаге «в клеточку» нужно в масштабе нарисовать лестничный марш (рис. 4) соизмеряя его с высотой этажа.

Высотой этажа называется разница высотных отметок уровней чистого пола нижнего и верхнего этажа, то есть в размер высоты этажа должны быть включены толщины одежды полов. Например, пол нижнего этажа облицован керамической плиткой, а пол верхнего этажа выложен паркетом по лагам и фанерному «черному полу». В расчет высоты этажа должны быть включены все слои данных половых конструкций: внизу — толщины выравнивающей стяжки, плиточного клея и плитки; вверху — толщина лаг, фанеры и паркета. В России еще со времен существования СССР высота этажа — величина регламентированная. Обычно стандартная высота этажа равна 2,8 или 3 м, реже — 2,7 или 3,3 м, что позволяет проектировать высоту помещения (расстояние от пола до потолка) не менее 2,4 м. Такая высота этажа позволяют без особого труда вписать лестницу с размерами ступеней, отвечающим требованиям расчетной формулы безопасности (рис. 4, таблица 2). Если ваша высота этажа отличается от нормативной и не кратна 3, то высоту ступеней нужно рассчитывать (округлять) с точностью до одного миллиметра, но так, чтобы высоты всех подступёнков были одинаковыми. Погрешность вычисления, набегающую от округления высот, лучше распределить на нижнюю фризовую ступень, а остальные ступеньки марша сделать одинаковой высоты.

Разные по высоте ступени приводят к постройке травмоопасной лестницы. Особенно опасной эта лестница становится во время спуска в ночное время суток. Спускаясь по лестнице, мышечная память нам подсказывает, что должна быть ступенька. Вес тела переносится на ногу, а ступеньки под ней нет… Она — ниже! И всего-то два-три десятка миллиметров, а ногу подвернули… и еще хорошо, если не покатились кубарем вниз.

В домах с нестандартной высотой этажа для выравнивания высоты ступеней допускается опустить уровень чистого пола верхней этажной площадки чуть ниже относительно уровня чистого пола остального этажа. Порожек лучше не делать, а сделать пол этажной площадки в виде пандуса, то есть наклонным. Для подравнивания высоты ступенек потребуется всего несколько миллиметров так, что уклон будет вряд ли сильно заметным.

Формула безопасности

Итак, как определить высоту ступени, мы выяснили. Но при проектировании лестницы обязательно следует правильно рассчитывать и ее ширину. Размеры ступени лестницы по ГОСТ и другим стандартам положено рассчитывать с учетом так называемой формулы безопасности. Выглядит она следующим образом:

• b + h = (46±1) см.

Если ширина проступи будет слишком маленькой, существует вероятность того, что при передвижении по лестнице нога человека соскользнет. А это, конечно же, чревато травмами. Разумеется, не обязательно придерживаться расчетов в точности. Однако с использованием представленной выше формулы можно вычислить оптимальные показатели.

СНиП лестницы в жилых домах – нормы безопасности

Для того, чтобы лестничная конструкция была безопасной и удобной в эксплуатации, необходимо, при ее проектировании, придерживаться требований нормативных документов.

Расчеты производятся, согласно СНиП — лестницы в жилых домах, ступени и ограждения должны иметь соответствующие размеры.

Необходимо учитывать все факторы, влияющие на лестничную конструкцию, ее функциональность, а также надежность. Немаловажным моментом является и ее внешний вид, определение стиля и конструктивной нагрузки.

Кроме этого, стоит учесть возраст людей, которые будут проживать в доме и обратить внимание на безопасность передвижения детей.

Размеры ступеней и особенности ограждений

Требования к лестницам изложены в двух основных документах:

• СНиП * «Жилые здания»;
