Требования к пожарным лестницам по ГОСТ Р 53254-2009

Пожарные и эвакуационные лестницы

В соответствии с Федеральным законом от 22 июля 2008 года № 123-ФЗ «Технический регламент о требованиях пожарной безопасности», в зависимости от назначения лестницы делятся на пожарные и эвакуационные.

Эвакуационные лестницы — лестницы, предназначенные для эвакуации людей из зданий, сооружений и строений при пожаре.

Пожарные лестницы — лестницы, предназначенные для обеспечения тушения пожара и проведения аварийно-спасательных работ.

К пожарным и эвакуационным лестницам предъявляются разные требования. В этой статье мы рассмотрим требования нормативных документов, которые применяются к пожарным лестницам. О требованиях к эвакуационным лестницам Вы можете почитать в статье Требования к эвакуационным лестницам

Разновидности конструкций

Изготавливаются две разновидности лестниц:

• маршевые.
• вертикальные;

Маршевые, считающиеся самыми безопасными, могут использоваться для спуска и подъёма на большую высоту, от 20 м. Устанавливаются и в местах перепада высоты крыши более 20 м. Предназначены для массовой эвакуации людей и доступа пожарных к месту возгорания. Состоят из чередующихся маршей и площадок.

Вертикальные конструкции используются при тушении пожара и подъёма обслуживающего персонала на крышу. Они состоят из двух продольных параллельных тетив из металла, жёстко соединённых поперечными ступенями. Устанавливаются на зданиях высотой от 10 до 20 метров и в местах перепада высоты крыши от одного до 20 м. На высоте более 6 м имеют ограждающую конструкцию, предотвращающую падение.

Основные требования

Планировать лестничную конструкцию начинают на стадии проектирования и подготовки документации. Для этого определяют место ее нахождения, высоту помещения, доступную площадь, максимальные нагрузки, затем выбирают возможные конструкции и материалы, далее – производят необходимые расчеты. Все это делается до начала работ по возведению дома – на чертежах и в пояснительных записках, называемых технической документацией. Монтаж конструкций, в том числе и лестничных, производят только после окончательного утверждения проекта заказчиком.

Расчеты лестницы должны быть произведены таким образом, чтобы исключалась возможность:

• разрушения и повреждения, которые могут привести к прекращению эксплуатации;
• появления трещин и деформаций, влияющих на безопасность;
• несоблюдения нормативных размеров конструктивных элементов.

По требованиям соответствующих СНиП, лестницы в жилых домах, расположенных между этажами двухуровневых квартир, не могут иметь ширину марша менее 0,9 метра, а уклон наклона – менее 1:1,25. Такие же нормы предусматриваются и для подвальных, и для цокольных этажей. Марши, установленные на лестничных клетках секционных зданий, имеют несколько другие параметры. Их ширина должна быть не менее, чем 1,05 метра, а уклон – не более 1:1,5 для двухэтажных или 1:1,75 для трех- и более этажных сооружений. В СНиП указано, что минимальная ширина марша коридорной лестницы должна составлять1,2 метра и более при уклоне 1:1,75. Стоит отметить, что шириной марша считается расстояние между перилами, либо ограждающей конструкцией и стеной.

Нормами также устанавливается, что при перепаде уровней основания пола, лестница может иметь не менее трех ступеней, а междуэтажный марш, за исключением винтовых лестниц, – не более 18 подъемов. При большем количестве проступей необходимо устанавливать промежуточные площадки.

Очень важным показателем, который также определяется нормативными документами, является минимальная высота от ступени до потолка. Она должна быть не менее 1,90-2,00 метра. Меньшее расстояние вызовет неудобство при передвижении людей, имеющих рост выше среднего.

 Ключевые моменты проектировки

 При выборе типа необходимо считаться с требованиями, которые будут выдвинуты заказчиком. К примеру, какой тип движения будет осуществляться, нагрузки, которым будет подвергаться конструкция, примененные технологии и дизайнерские решения. Важно учесть количество пространства, которое возможно выделить под лестницу и места, подходящие для размещения опор.

Часто заказчик вспоминает о необходимости постройки лестницы уже после выполнения основных работ. Это ставит жесткие ограничения в проектировании и временами заставляет выбирать менее экономичные или эстетичные варианты. В идеале ее проект должен разрабатываться наряду с конструированием самого здания.

Так как лестницы представляют собой зону повышенного риска, конструктор должен принять во внимания вопросы безопасности. Выбрать подходящую высоту ступени лестницы, описанную в нормативных документах и указанную выше. Чаще всего именно несоответствие стандартам становится причиной многих травм. При конструировании лестничных  поручней и перил требуется учесть вес, который они должны выдерживать. Целесообразно брать в расчет 100 кг веса, чтобы взрослый человек мог облокотиться, подстраховаться и не провалить перила.

И напоследок — критическая высота лестничной конструкции. Зазор между потолком и лестницей составляет 1,95 м, лучше 2 м. Эти же размеры касаются лестничного проема.

Совет:

Важно учитывать материал, из которого сделаны ступени. Если их поверхность гладкая и скользкая, целесообразно закрепить ковровое покрытие.

Коврики будут выполнять не только тормозящую, страхующую роль, но и эстетическую и шумоизолирующую. Отличный вариант для домашней лестницы.

Как рассчитать ступени на лестнице?

Способ расчета ступеней зависит от их формы и места размещения. В зависимости от места расположения ступени подразделяются:

Как рассчитать забежные ступени, мы уже рассказывали в другой статье. Вы можете ознакомиться с ней на нашем сайте. В данной статье рассмотрим варианты определения параметров ступеней прямых лестниц.

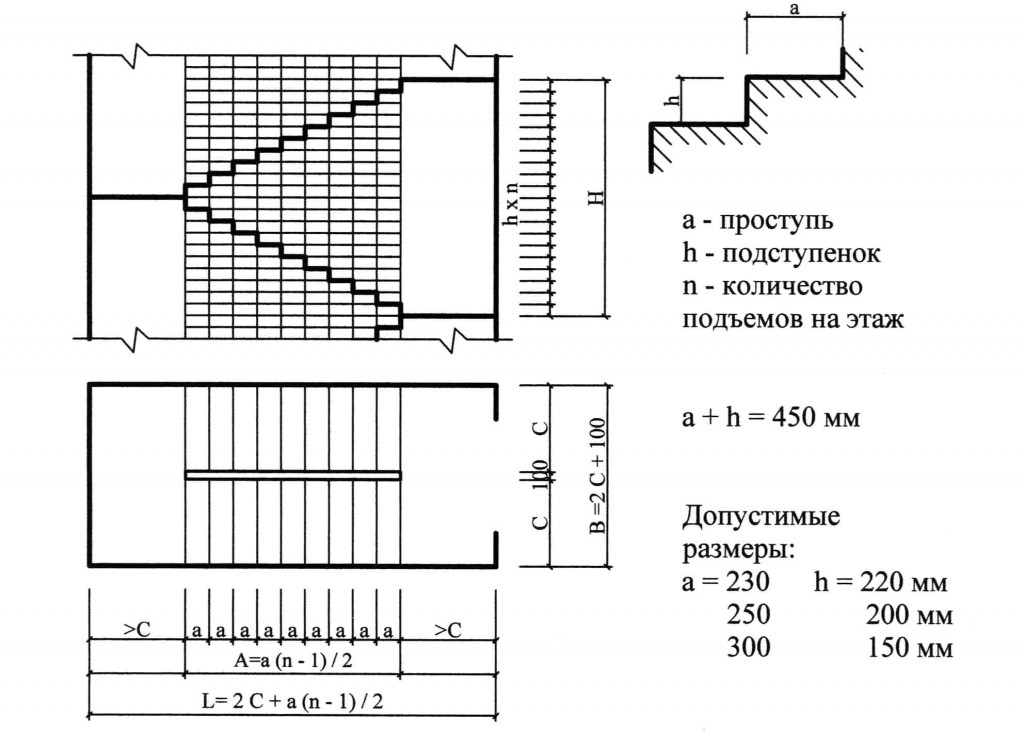

Главными критериями ступени являются высота подступенка и ширина проступи. Для удобства перемещения людей по лестнице ступени должны соответствовать средней ширине шага взрослого человека (60-65 см).

Зависимость ширины шага, проступи и высоты подступенка определена формулой:

где а – это высота подступенка, с – ширина проступи.

Пример расчета: 2/175+290=640 мм, в данном случае 175 — это высота подступенка, а 290 — ширина проступи, полученный результат 64 см соответствует требуемому диапазону.

Помимо данного соотношения, параметры ступеней зависят от угла, под которым расположена лестница относительно пола, оптимальным углом наклона для жилых помещений считается диапазон от 24° до 45°. Согласно данному диапазону изменяются размеры ступеней:

• высота подступенка от 140 до 180 мм;
• ширина проступи от 310 до 270 мм.

Если использовать слишком широкую проступь, собьется темп шага во время подъема, если использовать слишком узкую – возникает опасность оступиться во время спуска и получить травму.

При стесненном расположении лестницы допускается увеличение проступи для соответствия параметрам за счет свеса над подступенком на 20-40 мм.

С чего начинается лестница

Мы сталкиваемся с ними выходя из дома. Они есть везде – простые и сложные, неказистые и вычурные, бетонные, деревянные, металлические и не только, разнообразие форм и вариантов просто потрясает.

Строительная терминология – чем отличается площадка от клетки и отличается ли вообще

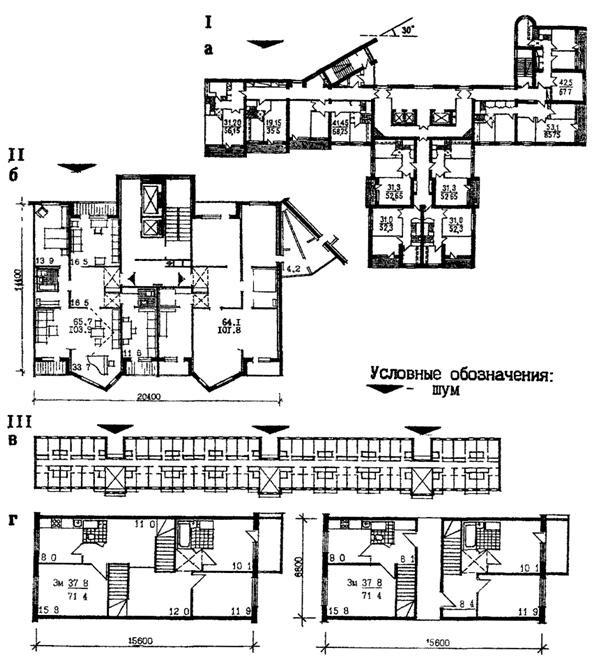

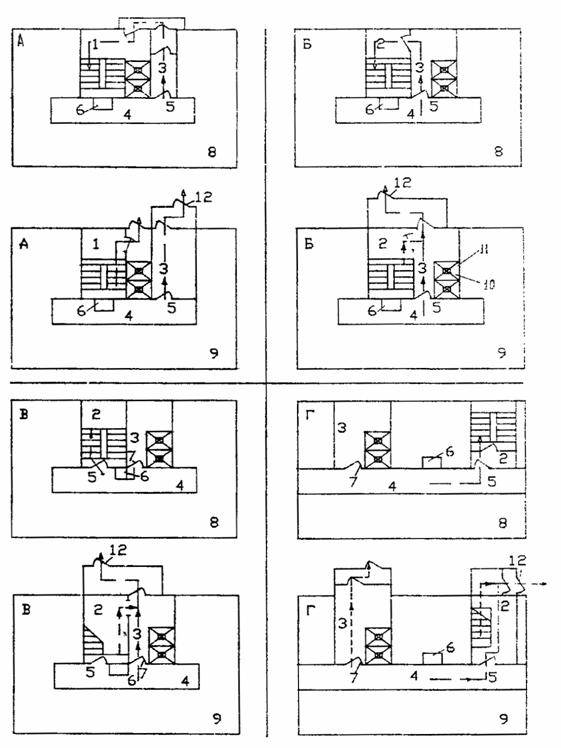

Схематическое изображение дома, где видно отдельные помещения-шлюзы

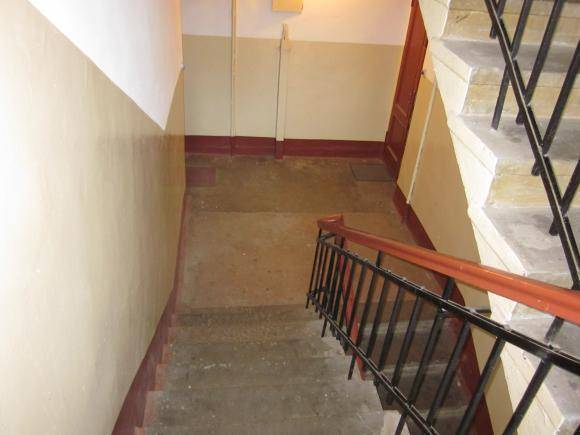

В повседневной жизни вы часто сталкиваетесь с понятиями «лестничная площадка» и «лестничная клетка». Бытует мнение, что они взаимозаменяемы, но это не так, у них разное определение.

Для начала выясним, что такое лестничная площадка. Это горизонтальная платформа, располагаемая с обеих сторон лестничного марша.

Площадки сделаны для удобного использования и являются обязательными согласно закону.

Что значит лестничная клетка?

В повседневной жизни вы часто сталкиваетесь с понятиями «лестничная площадка» и «лестничная клетка». Бытует мнение, что они взаимозаменяемы, но это не так, у них разное определение.

Для начала выясним, что такое лестничная площадка. Это горизонтальная платформа, располагаемая с обеих сторон лестничного марша. Площадки сделаны для удобного использования и являются обязательными согласно закону.

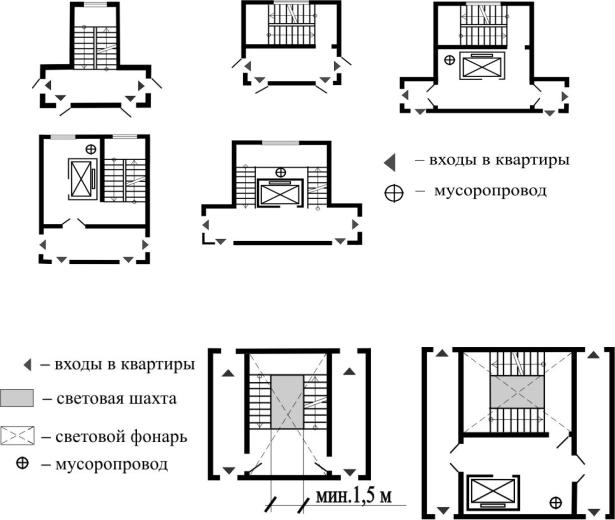

Типология лестничных клеток

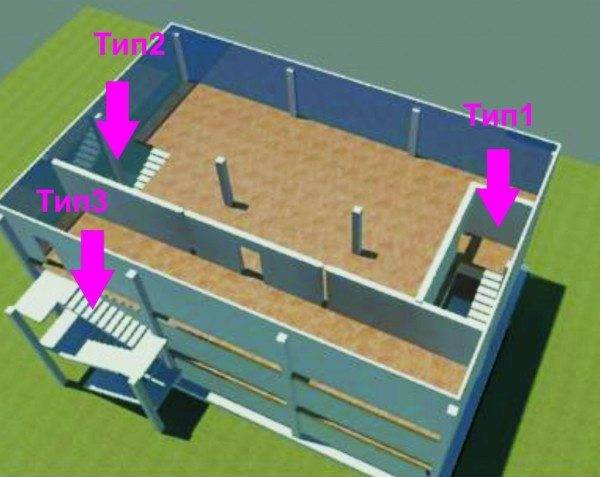

Критериями для деления на виды выступают: фактор защиты от задымления, расположение окон и застекленных (открытых) проемов для освещения естественным светом. Чтобы определить требования к эксплуатации при эвакуации людей, к планировке и конструкции, лестничные клетки проходят классификацию.

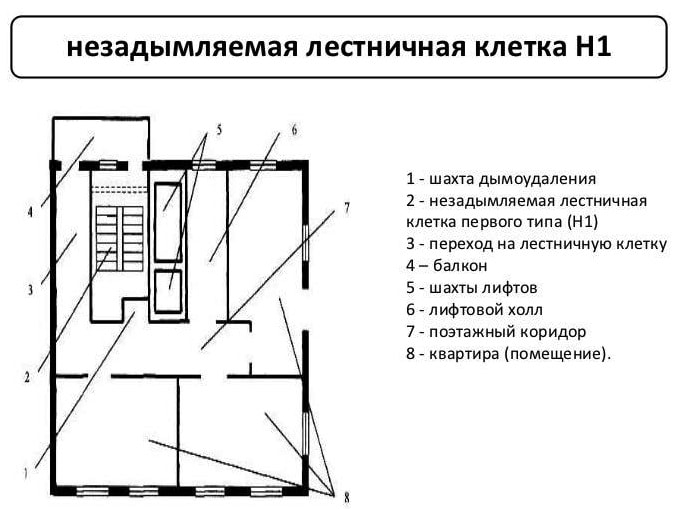

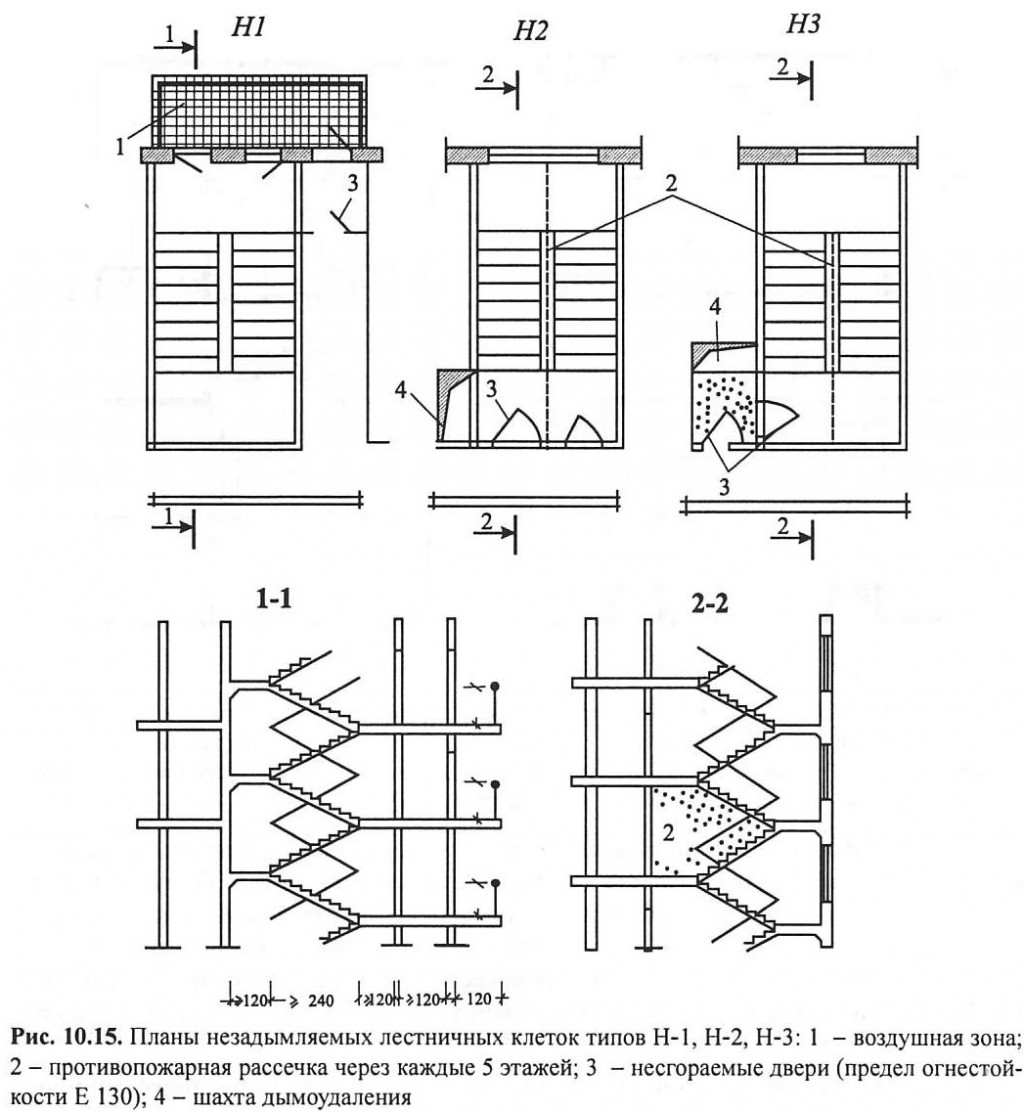

Выделяют два основных вида (по защите от задымления): обычная и незадымляемая. Каждая из категорий по определению делится на несколько подкатегорий.

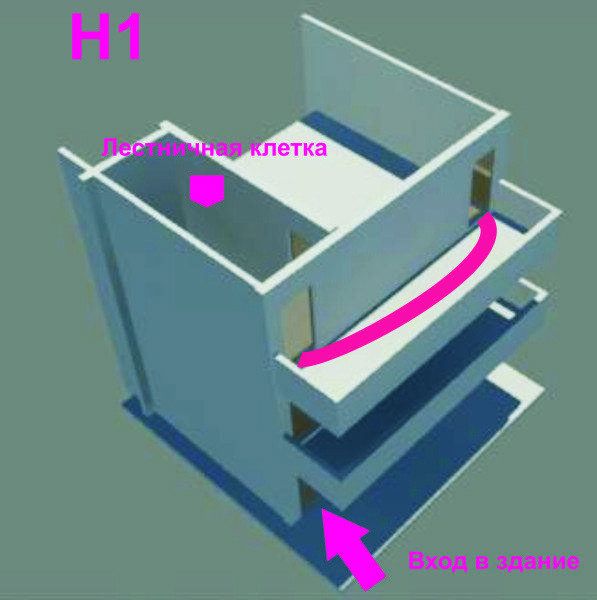

Незадымляемые:

• Л1 – освещаются сквозь окна или светопроемы, которые находятся на всех этажах здания в наружной стенке.
• Л2 – освещается через застекленные или открытые светопроемы в покрытии.

Области применения лестничных клеток

Лестницы типа Л1 можно монтировать в постройках, высота которых не превышает 28 м. Рекомендуется, чтобы проемы были на всех этажах, площадь проёмов не меньше 1. 3 кв. м.

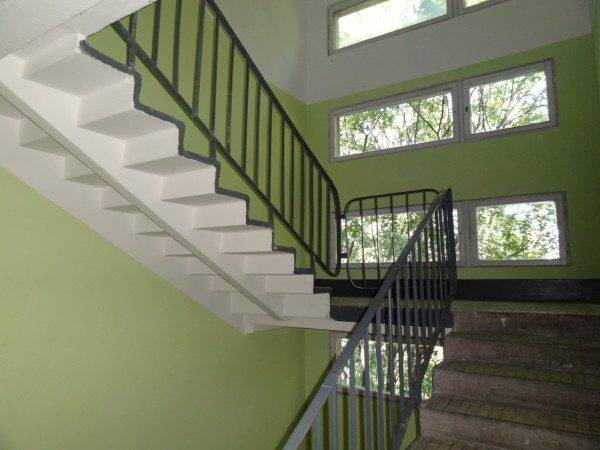

Лестничная клетка со смелыми дизайнерскими решениями

Клетки Л2 устанавливаются в зданиях высотой до 9 м, иногда возможно применение в постройках до 12 м. Наличие застекленных, либо открытых проемов площадью не меньше 4 кв. м обязательно. В исключительных ситуациях устанавливаются осветительные приборы, например фонари.

Требования безопасности относительно лестничных клеток

Безопасность превыше всего, ведь в случае пожара или высокой концентрации дыма, лестница будет дорогой к спасению. От правильно построенной лестницы зависит здоровье человека, а порою и его жизнь: поэтому, приступая к техническим замерам, нужно понимать всю ответственность данного дела.

Не допускается установка лестничных маршей, ширина которых меньше ширины выхода, ведущего на него. Принято считать, что средняя ширина должна составлять 90 см. Минимальное значение, используемое при строительстве лестничных клеток – 70 см.

Если количество людей, пребывающих на этаже планируется больше 190, то ширина должна быть не меньше 120 см. В таких учреждениях, где планируется массовое скопление людей и общественных местах (общежития, больницы, многоквартирные дома и так далее) ширина лестничного марша от 135 см и преимущественно лестниц типа Н1, Н3.

При постройке лестниц любого типа (Л1, Л2, Н1, Н2, Н3) используются понятия: допустимый уклон, высота подступенка, глубина проступи. Их стандартные размеры 1:1, 22 см, 25 см соответственно. Не учтя данных рекомендаций и сделав лестницу с меньшими значениями этих параметров, вы затрудните эксплуатацию и повысите травмоопасность.

Устанавливая клетки Н1, Н2, Н3, нужна противопожарная система с датчиками дыма во всех помещения.

Разновидности материалов и их использование

Планируя ту или иную лестницу, не забудьте учесть некоторые моменты. Например, для открытых (Н1) лучше брать негорючие материалы, устанавливать их необходимо у глухой огнеупорной стены, оборудовав площадками с ограждениями высотой 120 см и более.

Схема лестницы в жилом доме

Правила эксплуатации: что можно, чего нельзя

Влажная уборка, косметические и капитальные, плановые и внеплановые ремонты, обслуживание лифтов и мусоропроводов, дежурство на лестничных площадках – меры, необходимые для вашей же безопасности.

Лестничная клетка: делаем вывод

Оборудование лестницы и незадымляемых лестничных клеток, безусловно, очень ответственное дело, не терпящее экономии средств. Во время сборки любой лестницы, особенно если она узкая, либо же относится к виду Н1, Н3, необходима установка временных перил, изготовленных из металла без дополнительной обработки.

Используя дерево, не поленитесь обработать его спецсредствами от возгораний. Лестница должна быть удобна не только для спуска-подъёма, но и переноса по ней мелкогабаритных вещей: колясок, кресел и другого.

Нормы ГОСТ 26887-86

Требования к металлическим лестницам наклонного и вертикального типа устанавливаются данным стандартом. Норматив учитывает изготовление и использование алюминиевых лестниц различного типа.

Государственный норматив содержит следующие правила на производство и установку лестниц:

• ширина лестничного пролета устанавливается от 0,9 м;
• для одного лестничного марша устанавливается максимальное число ступенек – 18 штук;
• минимальная высота ступеней — до 160 мм, а максимальная — не превышает 200 мм;
• глубина ступени (проступь) для вертикальной лестницы должна быть 0,3 м;
• глубина проступи для винтового лестничного марша варьируется от 100 мм в точке внутреннего крепления, до 400 мм в крайней точке у стены;
• при ширине лестничного пролета более 110 см, необходимо предусматривать устройство двухсторонних ограждений;
• высота ограждения для внутренних помещений варьируется от 90 см до 120 см, с устройством поручня шириной 55-85 мм;
• если лестница устанавливается в жилых домах, где проживают маленькие дети, ограждение оборудуется дополнительным поручнем на высоте 450 мм;
• зазор между вертикальными стойками ограждения допускается в пределах 150 мм;
• при проектировании лестничного марша на производстве следует учитывать, что ограждение обязано удерживать сопротивление более чем 100 кг на п.м.

Высота поручней.

— стояк пылеудаления; — соединительный клапан; — съемная заглушка для прочистки пылепровода; — магистральный пылепровод; — пылесосная установка; — гибкий шланг с металлическим наконечником; А — выброс очищенного воздуха

(). По способу прокладки магистрального трубопровода системы вакуумной централизованной пылеуборки проектируются с горизонтальным магистральным пылепроводом (рис. 11) или с вертикальным магистральным пылепроводом (рис. 12).

Параметры лестницы с поворотом градусов

Рис. 1 Общий чертеж лестницы

Рис. 1 Общий чертеж лестницы

• Y — высота проёма — как правило определяется высотой этажей Вашего дома
• X — длина проема — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
• E — ширина лестницы — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
• Z — толщина ступеней — геометрический параметр материала (например, досок), из которых Вы планируете строить лестницу
• F — выступ ступеней — расстояние на которое верхняя ступень будет нависать над нижней
• C — всего ступеней — за сколько шагов Вам будет комфортней всего переместится с этажа на этаж
• P — ступеней на нижней тетиве — количество ступеней до площадки, зависит от Ваших предпочтений и геометрических характеристик дома

Рис. 2 Обозначение ступеней

Функция «Показывать подступенки: H»

Рис.3 Исполнение лестницы с подступеньками

Вы можете строить свою лестницу с подступеньками, или без них. Данная функция позволяет увидеть, как будет выглядеть конструкция при обоих вариантах.

Функция «Верхняя ступень ниже пола 2 этажа: SP»

Рис. 4 Исполнение лестницы, с верхней ступенью ниже пола 2 этажа

В зависимости от взаиморазмещения конструкции и пола верхнего этажа:

1. Верхняя плоскость верхней ступеньки на одном уровне с плоскостью пола верхнего этажа;
2. Верхняя плоскость верхней ступеньки ниже плоскостью пола верхнего этажа на высоту ступени.

Выбор того, или иного взаиморазмещения может зависеть от: толщины межэтажных перекрытий, желаемого взаимоотношения количества ступеней и их высоты, длины заготовок для косоуров и длины проёма, желаемого угла наклона лестницы, или просто вкусов и предпочтений хозяина дома

Обратите внимание, на рисунке, на котором верхняя ступень ниже пола 2 этажа, толщина межэтажного перекрытия больше, чем на рисунке, на котором, верхняя ступень на уровне пола 2 этажа. При толщине перекрытия, меньше высоты ступеньки, косоур просто не упрётся в перекрытие (поэтому при демонстрации второго варианта, эту толщину пришлось увеличить)

Функция «Черно-белый чертеж:»

Рис. 5 Черно-белый чертеж лестницы

Использовать данную функцию целесообразно в двух случаях:

1. Если Вы привыкли работать со стандартными ГОСТировыными чертежами, и, соответственно, лучше воспринимаете графику без цветового наполнения.
2. Если Вы собираетесь распечатать результаты работы калькулятора. Тогда и меньше краски/тонера потратите и визуальное восприятие рисунков на бумаге будет лучше. И, конечно же, данная функция используется при печати на чёрно-белом принтере.

Функция «Изменить направление подъема: LR»

Рис. 6 Вид лестниц с разными направлениями подъёма

К конкретной лестнице, которая размещена определённым образом в доме можно подойти сбоку с двух сторон или только с одной — когда лестница соприкасается со стеной. В последнем случае существует два варианта размещения конструкции относительно наблюдателя:

1. Подъём слева направо;
2. Подъём справа налево.

Данная функция позволяет визуализировать оба этих варианта.

Важные советы

Для того чтобы сохранить свою жизнь и  жизнь своих близкий в моменты чрезвычайных ситуаций, воспользуйтесь некоторыми советами:

1. При покупке квартиры в многоэтажном доме, не забудьте спросить о наличии путей эвакуации;
2. Убедитесь в том, что они находится в рабочем состоянии;
3. Проведите учение со всеми членами вашей семьи по пользованию путями эвакуации, чтобы в момент опасности не было паники, (особенно если используется лестничная клетка Н2);
4. Следите за тем, чтобы путь к незадымляемой лестничной клетке всегда был открытым. В случаях его заграждения обратитесь к виновникам с просьбой устранить преграду.
5. Только бдительное отношение каждого проживающего в высотке может помочь спасти жизни сотен людей.
