Количество балясин и опорных столбов

Прежде всего надо определиться с тем, одна балясина будет на ступеньке или две. Приемлемы оба варианта. Второй момент: надо решить где и с какой частотой будут стоять опорные столбы. Есть несколько вариантов:

• В начале и в конце пролета.
• Через ступень.

  Чаще всего опорные столбы располагают вначале и в конце лестничного пролета

• Через две ступени.
• Через три ступени.

Большое количество столбов на лестнице необходимо, если балясины делают тонкие или заполнение — не вертикальные, а продольные «нитки», которые нагрузку не несут, а выполняют защитные и/или декоративные функции.

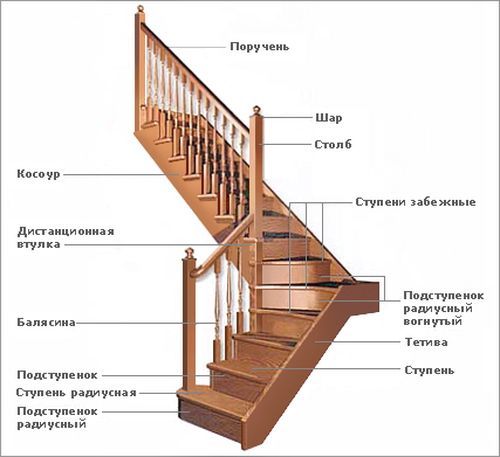

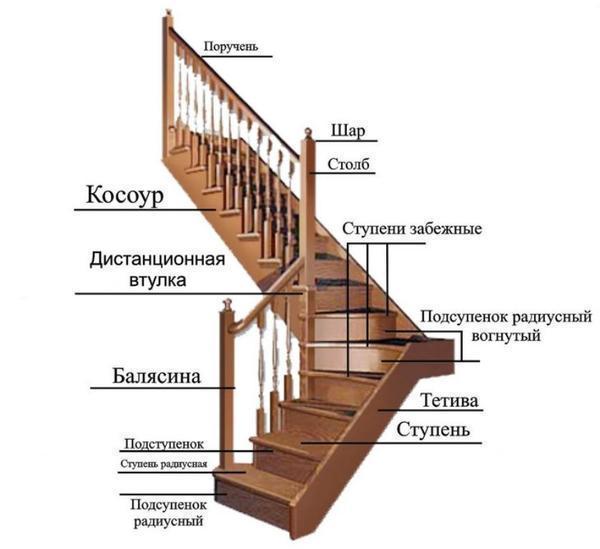

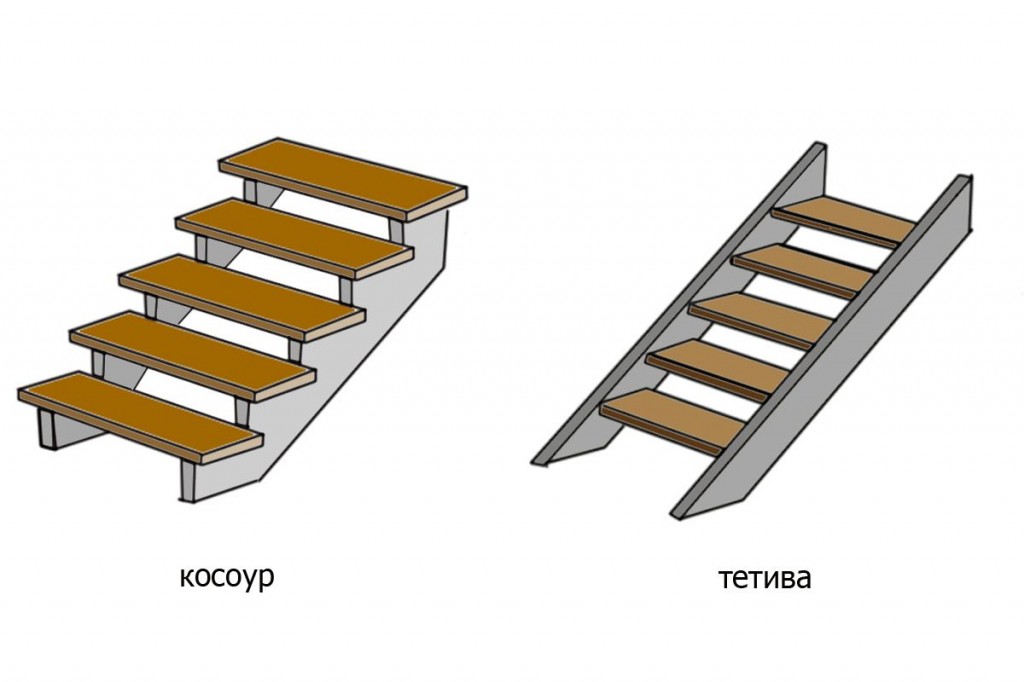

Плюсы и минусы тетив и косоуров

Лестница может иметь разный угол наклона, а обеспечивают надежное соединение элементов конструкции тетивы и косоуры. Рассмотрим кратко особенности обоих элементов, выясним, какие существуют отличия тетивы и косоура.

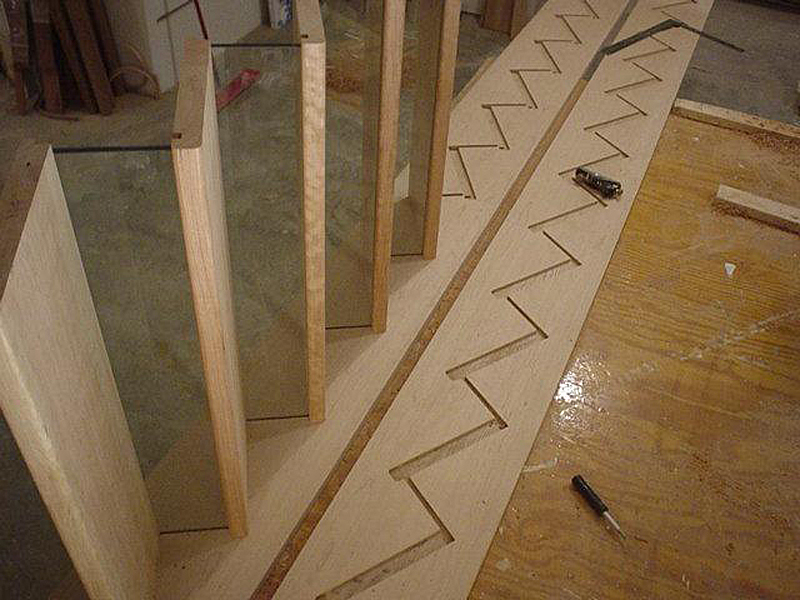

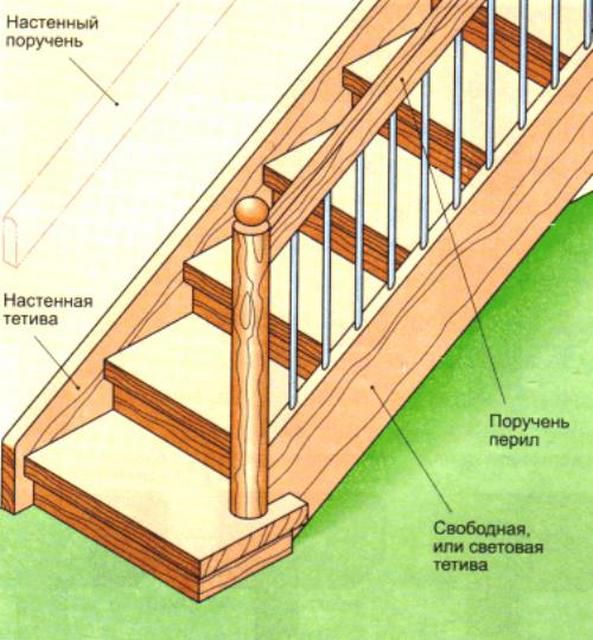

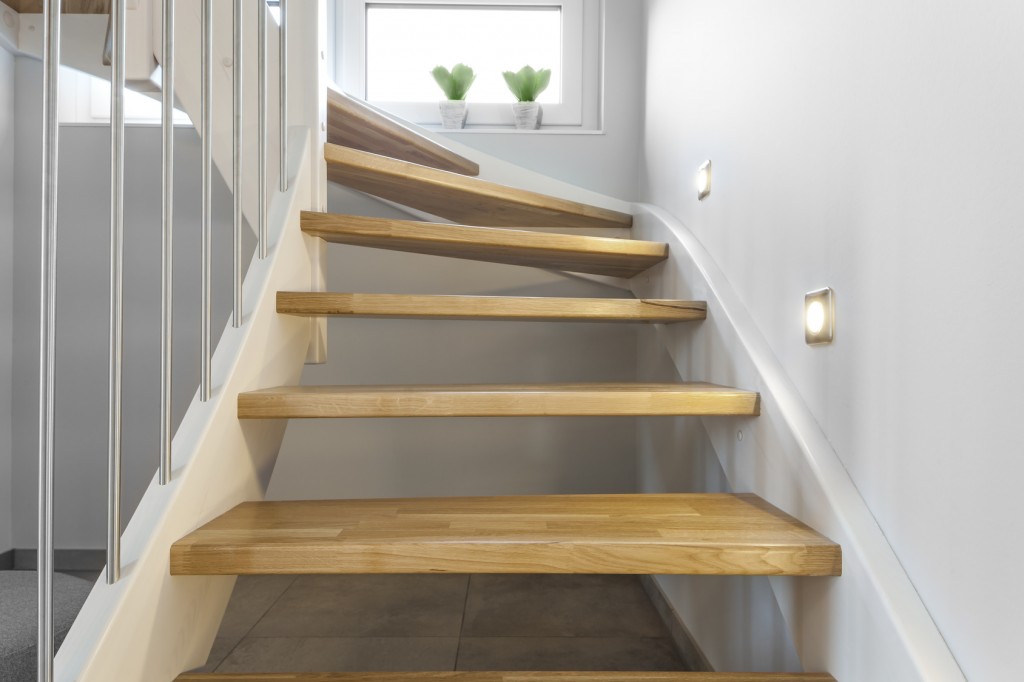

Тетива и ее характерные особенности

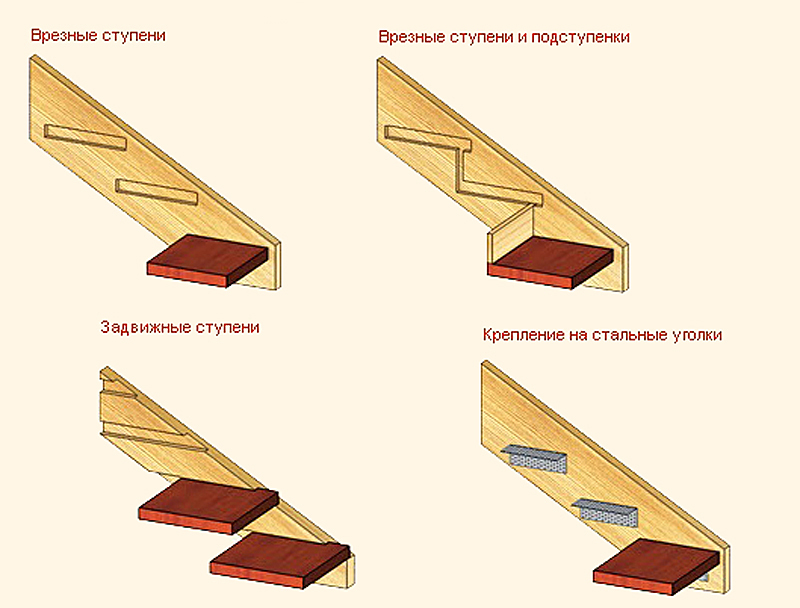

Тетива — опорный элемент лестницы, а главным его от отличием является наличие пазов, в которых и происходит крепление ступеней. Торцы ступеней в этом случае не видны, так как они закрываются планкой. Существует несколько вариантов лестниц с тетивами:

• с врезными ступенями;
• с уголками, посредством которых происходит крепление к планкам тетивы;
• лестницы с забежными ступенями.

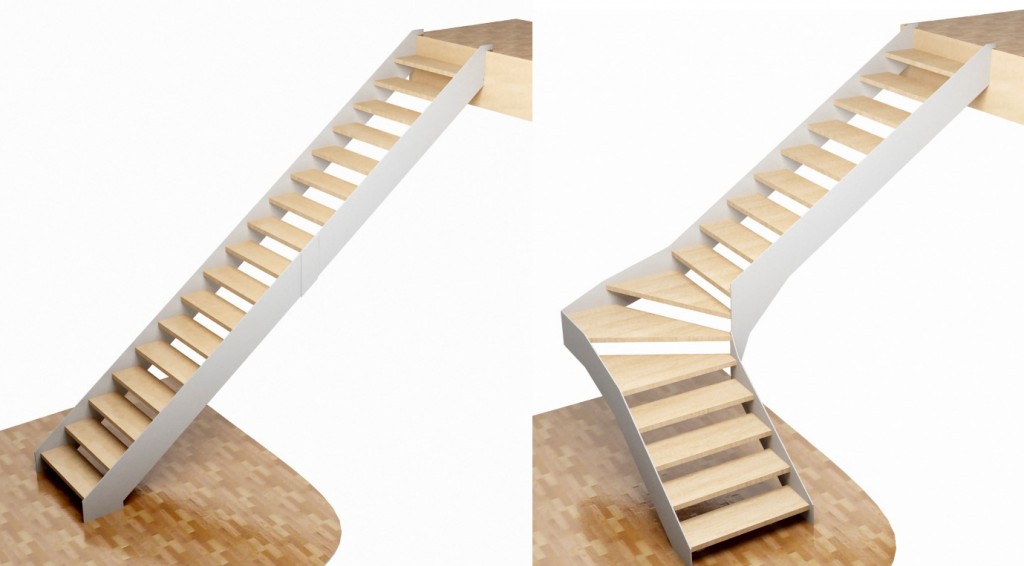

Лестницы с тетивами могут иметь разную конструкцию. Отличаться может количество маршей, такая лестница может быть винтовой или скругленной. Среди плюсов можно выделить сравнительно простой и быстрый монтаж, высокую прочность и долговечность конструкции, свободное размещение балясин и большие возможности дизайна.

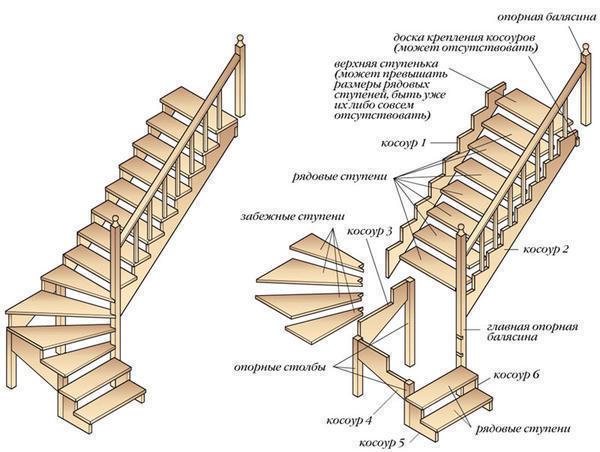

Что дает использование косоура

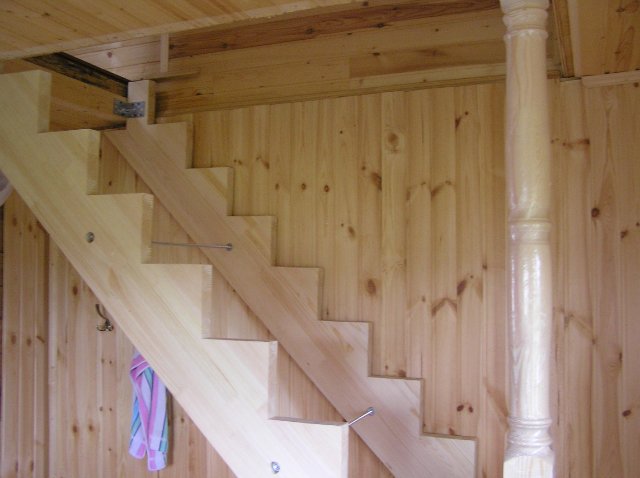

Косоуры это также опорный элемент лестничного марша, но в этом случае торцы ступеней остаются открытыми. Располагаться они могут, как в центре, таки по бокам ступеней. Косоуры могут быть прямыми, ломаными и винтовыми (в зависимости от конструкции лестницы). Крепление к опорной балке происходит посредством гребенки или кобылки, изготавливаются они из разных материалов. Лестничные конструкции на косоурах визуально более легкие, но при этом надежные. Они отличаются простотой изготовления и разнообразием вариантов.

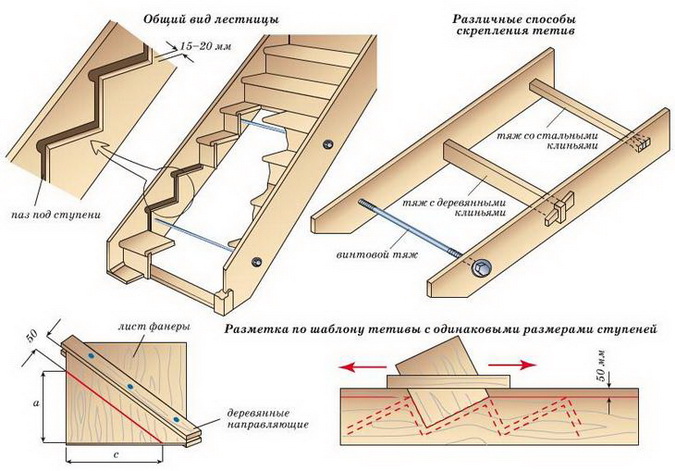

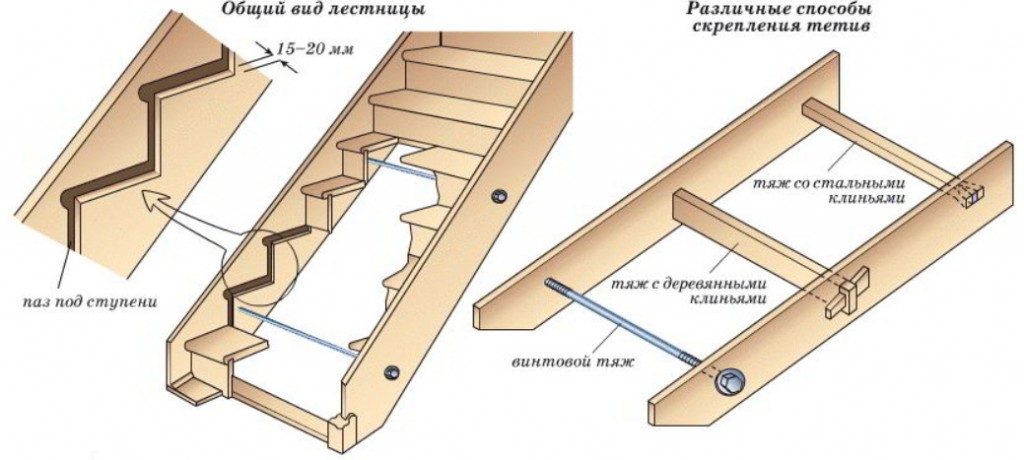

Крепление ступеней к тетивам

Перед установкой ступеней в тетивы промажьте торцы ступенек клеем.

Если вы устраиваете соединения на клиньях, расширьте пазы в тетивах с уклоном к задней ее части, они должны получиться трапециевидной формы. Вставленная в пазы проступь расклинивается снизу клиньями, клинья прижимают ее к верхней стороне выемки (рис. 12.5, 12.6).

Часто для подстраховки и увеличения надежности соединения проступи к тетиве прикрепляют еще и с помощью шурупов, ввинчиваемых с лицевой стороны тетивы. Головки шурупов не будут портить внешний вид лестницы, если их заглубить в тетиву, а потом зашпаклевать.

Можно поступить несколько иначе: заглубите шурупы в древесину тетивы, после чего за клейте отверстия пробками из дерева и зашлифуйте.

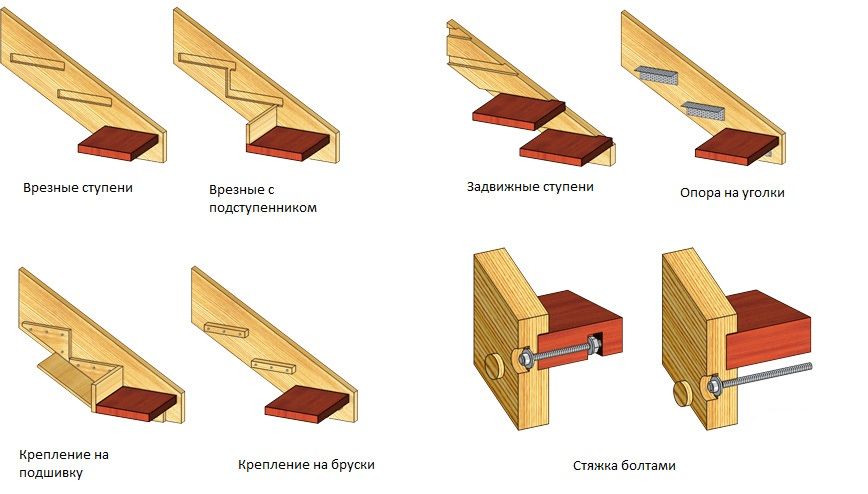

Существуют и другие методы, с помощью которых можно прикрепить ступени к тетивам, например крепить к тетивам брусками, имеющими квадратное и треугольное сечения, крепить ступени прибоинами или же стальными крепежами.

Чтобы данные методы можно было применить, тетивы должны быть сделаны из строганых гладких досок, не имеющих пазов. Ко внутренней стороне досок прикрепляются шурупами прибоины либо короткие бруски, к которым уже в дальнейшем крепят ступени.

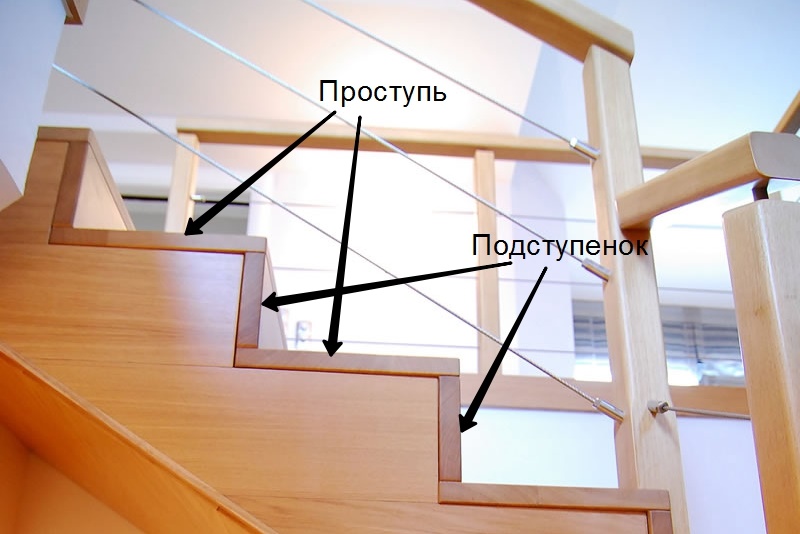

Проступи и подступенки в данных соединениях скрепляют аналогично соединениям лестниц на косоурах.

Устройство поворотных лестниц на тетивах

Устраивая повороты лестниц на тетивах, которые не имеют промежуточных площадок, состыковывайте тетивы на стойках лестничного ограждения (рис. 12.7), также можно воспользоваться поворотными фитингами.

Состыковка лестницы на тетивах балясинами ограждения выглядит очень красиво и изящно, к тому же это надежное и прочное соединение. Все напряжения, возникающие в нижнем поясе лестницы, состыкованной данным способом, переносятся на лестничное ограждение, то есть в верхний пояс лестничной конструкции. Иначе говоря, в результате состыковки при помощи лестничных балясин образуется пространственная система, отличающаяся завидной жесткостью.

Соединение тетив с помощью поворотных фитингов сделать сложнее, чем предыдущее соединение. Однако такой вариант имеет и свое достоинство — не ограничивает конструирование лестницы только одним типом ограждения. В принципе, данный стыковочный узел — это усеченный вариант соединения на балясинах, но без верхнего пояса лестничной конструкции. Вместо поворотной балки (как в предыдущем соединении) здесь используют короткие куски тетив. Узлы соединения частей тетив должны быть выполнены очень качественно.

Рис. 12.5. Лестница на тетивах почти готова

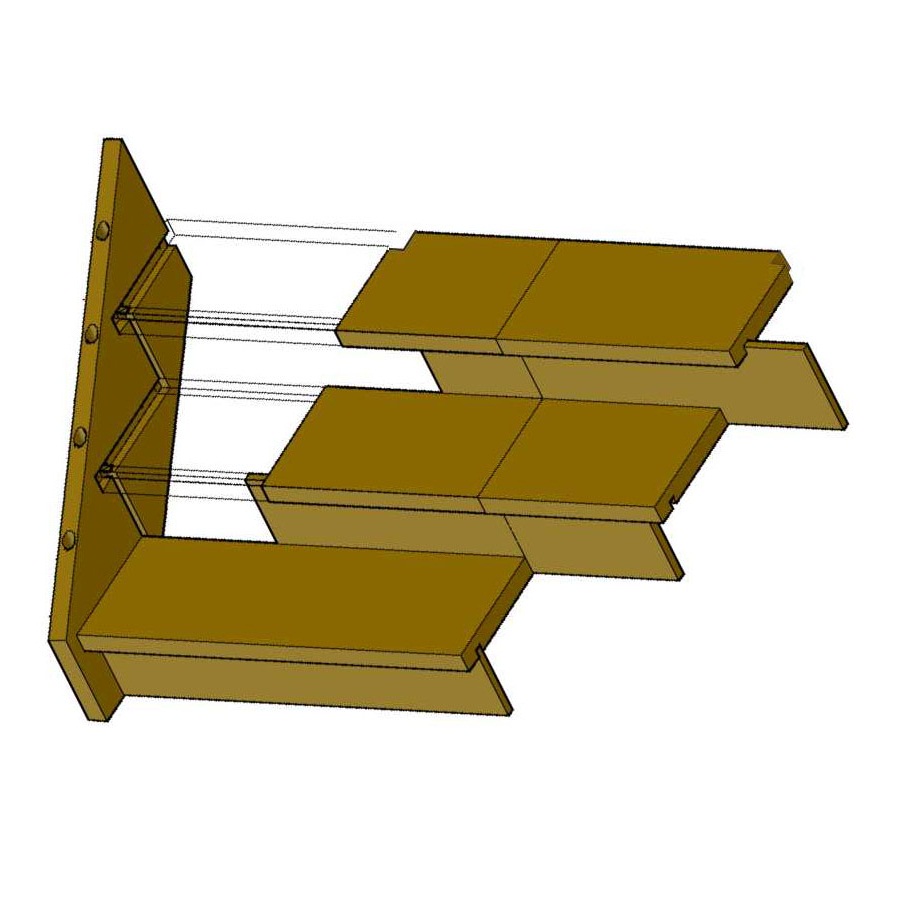

Рис. 12.6. Варианты соединений ступеней с тетивами: а—стыкование ступеней в паз; б— стыкование ступеней без подступенка в пазы тетивы: /—подступенок;

2— проступь; 3— паз; 4—тетива;

в— стыкование проступей со свесом и подступенков в паз

тетивы;

г— стыкование ступеней без подступенков в пазы тетивы с подклиниванием;

д— стыкование ступеней с подступенками в пазы тетивы

с подклиниванием: 5— клин;

е— соединение ступеней без подступенков с брусками,

нашитыми на тетиву: 6— брусок;

ж—соединение ступеней с прибоинами, нашитыми

на тетиву: 7—прибоина

Тетивы двухмаршевых лестниц крепят аналогично (рис. 12.8):

к несущей площадочной балке крепится центральная опорная стойка ограждения, в нее врубаются внутренние тетивы нисходящего и восходящего лестничных маршей;

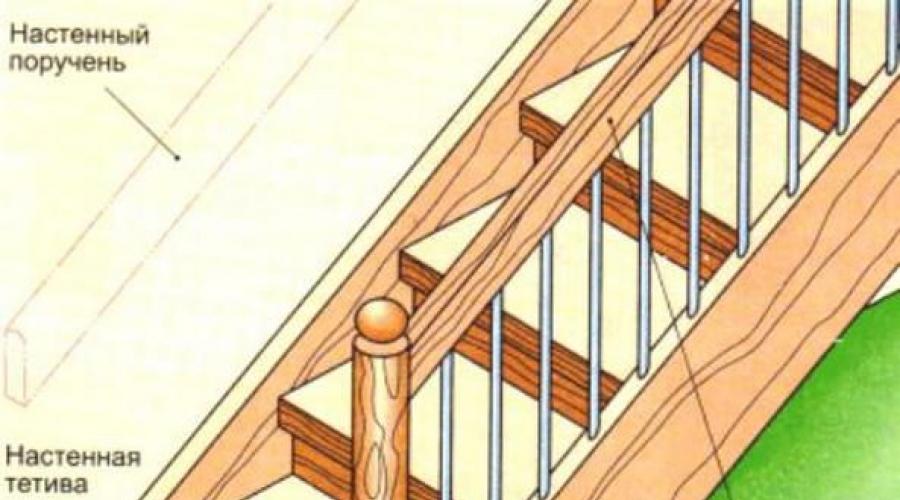

тетивы крепятся болтами к боковым граням опорной балясины; пристенные тетивы прибивают, соответственно, к стене.

Для изготовления лестничных площадок обычно берут 50-миллиметровые шпунтовые доски, которые укладывают поверх площадочных балок, у стен доски кладут на бруски. Снизу площадочные балки подшивают.

Рис. 12.7. Варианты устройства соединений типа «шип — паз» в тетивах поворотных лестниц: а— стыкование тетив на балясине: 7—тетива; 2— балясина; б— сочленение тетив на поворотных фитингах: 3— поворотный фитинг

Рис. 12.8. Варианты узлов соединения тетив на поворотной площадке двухмаршевой лестницы: а— сочленение тетив на центральной опоре; б— сочленение тетив на балясинах (позволяет раздвигать марши)

Обычно тетивы изготавливают из клееных досок, а все врезки выполняют на клею. Надо сказать, узлы лестниц на деревянных соединениях постепенно расшатываются и начинают скрипеть, поэтому, если вы новичок в столярных работах, лучше соединять тетивы металлическими стяжными изделиями, с помощью которых можно надежно и надолго зафиксировать стыковочные узлы.

« Назад | Оглавление | Вперед »

Расчет винтовой лестницы своими руками — размеры лестничного марша

Чтобы рассчитать винтовую лестницу, необходимо прежде всего ознакомиться с основными размерами, а также с ограничениями, которые на них накладываются.

Размеры винтовой лестницы — форма конструкции

• Н — высота лестницы. Является суммой расстояния до потолка и толщины перекрытия (hп);
• Н1 — расстояние между витками лестницы, то есть высота, на которую можно подняться, преодолев один полный оборот.

  Важно: Н1 не должно быть меньше 2 метров, иначе при подъеме можно удариться головой о верхнюю ступень;

• h — высота подступенка — расстояние, на которое можно подняться, преодолев одну ступень. Считается, что наиболее удобной является высота от 12 до 22 см;
• h1 — глубина проступи. Должна быть достаточной для того, чтобы при спуске нога не соскальзывала со ступенек, а при подъеме обеспечивала надежную опору для ступни. Рекомендуется брать значения от 25 до 40 см. У центральной опоры глубина ступени проступи должна быть 10 см и больше;

Чтобы передвижение было удобным, круговая лестница должна соответствовать условию:

2 h + h1 =  см (1)

• R — внешний радиус лестничного марша;
• R1 — радиус основной линии подъема. Очень важный параметр. Движение вверх или вниз, как правило, происходит именно по линии подъема, которая отстоит от края лестницы, примерно, на треть общего радиуса ®. В этом месте ширина проступи должна быть самой удобной;
• r — радиус внутренней опоры;
• ω — угол закручивания. Показывает величину угла, на который повернут вход на лестницу относительно выхода. Например, если угол закручивания 360°, то точка выхода находится над точкой входа.

Круглая лестница шириной менее 1,5 метра должна быть обязательно оборудована перилами, высотой 90см и более.

Как рассчитать винтовую лестницу — наглядный пример

Проектирование винтовых лестниц начинается с расчета основных размеров. Допустим, что расстояние до пола второго этажа (H) равняется 3 м. Ширина лестницы ® будет 1,2 м. Место входа находится строго под выходом (т.е. угол закручивания равен 360°).

Н = 3 м, R = 1,2 м, ω = 360°;

Для начала надо рассчитать количество ступеней (n). Предположим, что высота ступени h = 18см, тогда

n = H / h, 3000 / 180 = 16,7

Округлив значение в большую сторону, мы получим ответ — 17. Но поскольку последняя ступенька является полом второго этажа, то на нашей лестнице будет 16 ступеней.

Длина лестницы (Lо) по основной линии подъема рассчитывается следующим образом:

Lо = 2πR1, где R1 = 2/3 R, следовательно

Lо = 4/3πR, подставив в формулу значение R = 1,2м, получаем

Lо = 4/3 * 3,14 * 1,2 = 5 м

Далее разделив Lо на количество ступенек (n), становится понятно, что глубина проступи составляет 29см.

h1 = L / n = 5 / 17 = 0,29 м = 29 см

Проверив наши вычисления по формуле (1), получаем число 65. То есть поворотная лестница с такими параметрами будет вполне удобна для ходьбы.

Стандартные размеры ступеней винтовой лестницы — оптимальная форма

Зная количество ступеней, можно рассчитать их форму. Принимаем глубину проступи у обсадной трубы за 10см (меньше нельзя), а у внешнего края вычисляем по формуле — внешняя длина лестницы, деленная на количество ступеней.

h1внутр = 10см

h1внеш = Lв / n, где

Lв = 2πR = 2 * 3,14 * 1,2 = 7,536 м подставляем значение

h1внеш = 7,536 / 17 = 0,44 м = 44 см

Получилось, что глубина проступи у внешнего края равна 440мм.

Разумеется, при расчетах очень редко получаются целые числа, за счет чего появляется погрешности и форма ступеней искажается. Чтобы это нивелировать, размеры ступеней можно немного изменить, например, сделать первую чуть ниже остальных. Таким образом оставшиеся ступеньки останутся одинаковыми.

Поворотные лестницы, как правило, делаются без подступеней. Это объясняется тем, что передвигаться по такой конструкции удобнее. Поэтому высота ступенек может иметь небольшой огрех.

Высота лестничного марша — расстояние до перекрытия

Поднимаясь на каждую ступень, мы приближаемся к перекрытию на высоту подступенка (h). В нашем случае это 18 см . Преодолев 4 ступени, мы поднимемся на 72 см. Если принять толщину перекрытия (hп) за 20 см, то для четвертой ступени:

Н1 = H — 4h — hп = 300 — 72 — 20 = 208 см

Это вполне допустимо, так как данный параметр должен быть не менее 2м.

При подъеме же на пятую ступень, потеря высоты составит уже 90 см и Н1 = 190 см, при таком значении высокий человек может удариться головой.

Исходя из этого, длина площадки верхнего этажа по средней линии в нашем случае не должна превышать глубины четырех проступей, то есть 1,16 м.

Более наглядно это видно на рисунке, на котором изображена круглая лестница, вид сверху. Белым цветом выделена площадка. Пунктиром — ступеньки, которые находятся под ней. Начало лестничного марша совпадает с точкой выхода. Подъем происходит против часовой стрелки.

Данные расчеты носят приблизительный характер и не учитывают толщину материала, из которого будут изготавливаться комплектующие для винтовых лестниц, например, обшивка ступеней и некоторые другие нюансы, которые обязательно надо брать во внимание.

Роль лестницы в жилище

Лестница у входа в жилище играет немаловажную роль, и ее обустройству необходимо уделить предельное внимание, поскольку она берет на себя большую нагрузку.

Попробуем разобраться в  том, как сделать деревянную лестницу для крыльца своими руками, правильно подобрать материал, форму и цвет конструкции, таким образом, чтобы она создавала гармонию с крыльцом дома.

Для создания лестницы для крыльца чаще всего используют дерево. Популярность данного материала объясняется его экологичностью и привлекательным внешним видом. К тому же с деревом легко работать, можно создать любую конструкцию и даже заказать у мастеров перила с витиеватой резьбой.

Достоинства деревянных лестниц на крыльцо

• Легкость в обработке материала;
• Малый вес не создает препятствий для перевозки древесины;
• Возможность создавать причудливые декоративные конструкции;

Недостатки деревянных лестниц на крыльцо

• Дороговизна материала;
• Потеря внешней привлекательности после долгой эксплуатации;
• Склонность к деформации, гнилостным процессам, поражению насекомыми;
• Материал нуждается в дополнительной защитной обработке антисептиками и покрытию лако-красочными средствами;
• Древесина менее прочна, нежели бетон и металл;
• Перила и балясины могут расшатываться, а ремонт не всегда бывает легким.

Недостатки некоторых пород дерева для создания деревянной лестницы для крыльца дома, можно компенсировать правильным подбором материала.

Как выбрать древесину для лестницы к дому

Чаще всего для деревянных конструкций, которые будут устанавливаться на улице, используют сосну или лиственницу, поскольку они обладают рядом положительных характеристик.

Лестница из сосны

• Нуждается в периодической обработке антисептическими составами от гнили;
• Плотность материала невысокая, по сравнению с лиственницей;
• Поддается легкой обработке;
• Дешевизна древесины и широкая распространенность делает ее популярной.

Лестницы из лиственницы

• Высокая плотность древесины (материал может прослужить веками и превратиться в камень);
• Устойчивость к гнилостным процессам и деформации;
• Дороговизна;
• Имеет небольшую распространенность на рынке стройматериалов, поскольку ареал ее произрастания небольшой. Завоз лиственницы из отдаленных регионов только увеличивает ее стоимость.

Таким образом, сосна является более доступным и бюджетным материалом для изготовления деревянных лестниц на крыльцо своими руками. Лиственницу, при желании, могут позволить себе владельцы домов, для которых расходы не имеют большого значения.

Составление чертежа деревянной лестницы для крыльца

Этот этап перед началом работ является обязательным пунктов в процессе создания лестницы для дома. Чтобы сделать качественный эскиз, необходимо провести тщательные замеры и расчёты, учитывая при этом следующие параметры:

Высота конструкции

Чтобы ее получить, необходимо измерить промежуток от земли до верхушки крыльца или проема двери, если лестница планируется непосредственно для входа в дом.

В крайнем случае, нужно  сделать зазор от проема двери до верхней ступени, учитывая тот факт, что древесина склонна к расширению, при повышенной влажности, а это грозит блокированием входа.

Угол покатости лестницы

После того, как будут произведены замеры высоты лестницы, необходимо рассчитать максимально предполагаемый уклон. Делая расчёты, помните о том, что крайне крутую лестницу использовать неудобно, а слишком покатая занимает много места.

Угол наклона конструкции регулируют методом удлинения или укорачивания непрерывной последовательности ступенек между двумя площадками.

Длина косоура или тетивы

Тетива представляет собой конструкцию с особыми пазами, которые необходимы для закрепления ступеней. Косоур – конструкция марша лестницы, представляет собой балку с расположенной на ней гребенкой для монтажа ступеней.

Схема монтажа ступенек для деревянной лестницы на косоурах на крыльцо и тетивах.

Важно! Не сооружайте лестницу очень крутой или покатой, при ее длине в пределах 5 метров.

Формула для расчёта косоура c = a / sin (α)

• c — длина косоура;
• a — высота лестницы;
• α — угол крена марша лестницы.

С учетом угла наклона лестницы,  можно рассчитать промежуток до первой ступени от крыльца, использовав формулу длины косоура:

с = √ a² + b²

• a – высота лестницы;
• b – промежуток до первой ступени от крыльца;
• с – длина лестничного пролета

Ширина лестницы  чаще всего соответствует 9 м, для того, чтобы на нее мог встать как мин.,  человек. Если площадь двора позволяет, лестницу можно делать шире, для удобства жильцов дома.

Размер и количество ступенек

Для определения нужного количества деревянных ступенек на крыльцо во всей конструкции нужно рассчитать величину ступени (250 – 320 мм) и поделить на промежуток между основой крыльца и лестницы.

При получении результата около полуметра, понадобится 5 ступеней. Высота подступени колеблется от 150 до 200 мм. При расчёте глубины и высоты ступенек учитывается уровень удобства эксплуатации конструкции, каждый определяет его для себя сам.

Инструкция по определению размера деревянных ступенек для крыльца

• Расчет нужно начинать измерения высоты крыльца или промежутка между уровнем земли и порога.
• Глубина ступени по указанию СНиП, должна составлять не менее 30 см. Таким образом, если длина пролета = 1 м, то можно разместить 3 ступеньки, глубиной 3 м 30 см.
• Необходимо провести проверку соответствия принятым нормам. Простая деревянная лестница на крыльцо высотой полметра разделяется на требуемое количество ступеней. Результат: 50 : 3 = 16, 5 см.
• В конце произведенных расчётов и замеров, результат переносят в чертеж деревянной лестницы для крыльца.

Материалы и инструменты для изготовления приставной лестницы

Много всего не потребуется и можно ограничиться только молотком, гвоздями и пилой, но мы решили сделать струны и ступени приставной лестницы красивыми, хорошо отшлифованными и защищенными от коррозии, поэтому список инструментов будет немного больше.

1. Молоток. Можно взять небольшой, с головой граммов на 200-250 – этого будет вполне достаточно для забивки гвоздей.
2. Пила. Она должна быть удобной, поскольку пилить придется много (минимум все ступени отрезать и делать запилы на струнах и подошве).
3. Топор. Это у нас будет заменитель стамески, поскольку он есть почти у каждого, а вот специальный инструмент для обработки дерева может отсутствовать.
4. Краска и кисточка. Лучше использовать глубокие пропитки, чтобы защитить дерево от коррозии, кисточка на ваше усмотрение (и валиком можно покрасить при желании).
5. Гвозди. 80-90 мм будет вполне достаточно, некоторые используют шурупы, но мы сделаем лестницу на гвоздях – так же надежно и так же прочно получается, проверено годами.
6. Наждачная бумага или любое средство для черновой шлифовки древесины.
7. Рулетка или линейка с карандашом. Особенно актуально для тех, у кого глазомер дает постоянные сбои.

Собственно, больше ничего не нужно чтобы сделать струны и прибить на них ступени приставной лестницы. Если вы будете использовать металлические шпильки для стяжки струн, тогда надо будет еще несколько гаек и ключ, которым все это жестко стянуть.

Что такое тетива лестницы: принципы крепления элемента

Тетива для лестниц представляет собой, так называемую несущую балку, которая расположена под наклоном. На нее, в специальные отверстия закрепляются ступеньки. Обычно данные конструкции используются для лестничных маршей в офисах, частных домах, общественных зданиях.

Что такое тетива лестницы? Часто можно увидеть этот вопрос на онлайн-страницах интернета. Чтобы ответить на него, нужно изучить устройство лестничной конструкции.

Благодаря правильно подобранной тетиве можно существенно улучшить эстетические качества лестницы

Мастера дизайнерского искусства все чаще используют данный элемент при разработке проектов. По их мнению, тетива отлично украшает помещения, придавая интерьеру особый шик и стиль. Благодаря усовершенствованным разработкам, их можно применять в любом помещении. Но, следует сказать, что винтовые лестницы на тетиве встречаются реже, чем ровные, ввиду сложности такой конструкции. Толщина самой тетивы напрямую зависит от такой нагрузки, которую теоретически необходимо будет выдерживать лестнице. Но не старайтесь произвести расчет самостоятельно, если вы не знакомы с принципами проектирования. Ошибка в расчетах может стоить дорого членам вашей семьи.

Конструкции на тетиве могут выполняться в 2-х вариантах:

• Открытом;
• Закрытом.

В открытом варианте лестница выглядит более легкой, и может пропускать большее количество света. Во втором, конструкция получается более массивная.

Из какого материала изготовить лестницу

Тетива — это часть лестничного каркаса, к которой крепятся ступени, она делается из веревки.

Материал, из которого изготовлена тетива, выбирается исходя из места использования лестницы:

• на детских площадках применяют канаты из природных волокон;
• на промышленных предприятиях используются канаты, произведенные из синтетических материалов: нейлона, капрона или из полимеров.

Ступени могут быть произведены из древесины, полимерных материалов, сплавов легких металлов или веревок. Перед использованием лестницы нужно проверить, выдерживает ли она нужную нагрузку без искривления ступеней.

Какой вид профтрубы выбрать для лестницы?

К каркасу лестницы предъявляются более серьёзные требования, ведь основная нагрузка ляжет именно на него.

Для изготовления опорной системы используют профтрубу сечением квадратной или прямоугольной формы, так как это значительно упрощает монтаж.

Для монтажа стремянки подойдут лёгкие трубы 40х40 или 50х50 мм в качестве стоек, ступени делают из ещё более тонких труб – 20х20 мм.

Размеры сечения профтрубы, используемой для монтажа маршевых и винтовых лестниц, зависят от типа опорной системы.

Тип каркасаМинимальное сечение используемых труб и толщина стенок, мм

Основные требования к лестничным маршам

При неправильном выборе размеров проступи, подступенек, угла наклона марша и ширины сооружения ходить по лестнице и переносить по ней объемные предметы будет очень неудобно. Поэтому при ее создании следует придерживаться общепринятых стандартов.

По ГОСТ, минимальная ширина проема должна составлять от 0,6 м. Но даже узкую лестницу на мансардный этаж желательно сделать побольше, шириной 0,8-1,0 м. Такого размера будет вполне достаточно для прохождения одного человека, а также переноса достаточно габаритных вещей.

Более эффектно смотрятся широкие сооружения с длиной ступенек 1250-1500 мм. По ним можно подниматься двоим, а также переносить даже громоздкую мебель.

Ширина лестницы

Важнейшим параметром считается также размер ступеней. Шагать по слишком высоким ступеням будет некомфортно, поэтому не делайте их выше 16-19 см. Ширина проступи должна равняться длине ступни взрослого человека и составлять в среднем 30-32 см. Чуть меньше по размеру ступени допускается изготавливать только для чердачных или подвальных помещений.

Для сохранения равновесия человека при ходьбе ступени всегда делают одинаковыми. Иначе каждую из ступенек придется нащупывать ногой.

Оптимальные размеры ступеней

Чтобы человек смог начать подниматься по лестнице с одной ноги, число ступеней в каждом из маршей делают нечетным. Количество ступеней в одном ее марше может доходить до 18. Больше их делать не следует, иначе подъем может оказаться затруднительным.

Лучше предусмотреть для небольшой передышки промежуточную площадку. Минимальное количество ступеней, по правилам, в одном марше – 3.

Как сделать лестницу своими руками. Выбираем материалы

Для изготовления лестниц чаще всего используется древесина хвойных пород, поскольку она доступна по цене и легко обрабатывается. Лестница из дуба будет более долговечной, однако стоимость такой конструкции увеличится в несколько раз, к тому же обработка этого вида дерева — занятие достаточно трудоемкое и требующее определенных навыков.

Основные этапы изготовления лестницы

Рассмотрим основные принципы изготовления лестницы на примере деревянной конструкции на косоурах. Прежде чем начать проектирование, необходимо уяснить, что любые, даже незначительные ошибки и неточности в расчетах могут привести к серьезным проблемам, которые возникнут при монтаже, поэтому к каждому этапу следует относиться крайне внимательно. Наша будущая лестница будет состоять из трех основных элементов: ступеней, поручней и косоуров. На начальном этапе проектирования нужно выполнить все необходимые расчеты конструкции.

Расчет ширины и высоты ступеней

Для расчетов размеров ступеней обычно используют формулу 2А + Б = 64см, где А — это ширина, а Б — высота. Типичная высота ступеней составляет от 140 до 170мм. Измеряем высоту будущей лестницы и делим на предполагаемое значение высоты ступеней.

Предположим, она составляет 240см, а желаемая высота ступеней — 17см. Делим полученное значение на высоту ступеней 240/16=15 и округляем результат до целой части, следовательно, наша будущая лестница будет состоять из 15 ступеней. Теперь определяем точную высоту ступеней, для этого делим высоту всей лестницы на количество ступеней: 240/15=16см. Ширину находим по формуле, используя значение высоты, получаем 24см. Можно также воспользоваться таблицей.

Выступ (часть ступени, нависающая над подступенком) должен быть не более 3-4см. Чем больше высота подступенка, тем уже сама ступень, однако ее ширина не должна быть меньше высоты. Наиболее оптимальная ширина ступеней должна соответствовать сорок второму размеру обуви (29-30см.)

При расчете лестницы также необходимо учесть расстояние между ступеньками и расположенными над ними объектами (потолком, балками, балконами и т.д.). Она должна быть не менее метров.

Горизонтальный размер лестницы определяется следующим образом: ширина ступеней умножается на их количество, при этом следует учесть, что в качестве первой ступени служит поверхность пола, поэтому в нашем случае расчет будет выглядеть следующим образом: 13×24=312см.

Если высота лестницы получается достаточно большой, вы можете сделать площадку. Такие площадки рекомендуется делать через 7-8 ступеней. В том случае, когда необходимо спроектировать лестницу с определенным количеством ступеней, можно уменьшить их высоту для того, чтобы сделать площадку.

Изготовление косоуров

В качестве материала для изготовления косоуров можно использовать сосновую доску шириной 40мм. Изготовьте лекало, точно повторяющее размеры профиля ступеней и нанесите разметку на приготовленные доски. Затем выпилите зубцы при помощи ножовки или электрического лобзика. В тех местах, где подступник стыкуется со ступенью, необходимо срезать угол. Сделав один косоур, можно использовать его в качестве шаблона для остальных. Поскольку от косоуров зависит прочность, безопасность и долговечность лестницы, не стоит экономить на их количестве, а также на качестве материала, из которого они изготовлены. Доски должны быть без сучков и каких-либо признаков деятельности насекомых. Продумайте способ крепления косоуров. Для достижения необходимой прочности, как правило, достаточно 3-4 косоуров.

Монтаж ступеней и перил при изготовлении деревянных лестниц своими руками

Ступени могут крепиться как непосредственно к косоурам, так и при помощи дополнительных деревянных элементов — кобылок. Отмерьте и вырежьте из дерева необходимое количество ступеней и подступенек, при этом не забудьте учесть выступ. Ступени крепятся при помощи гвоздей или саморезов.

Конструкция с использованием треугольных кобылок является более надежной. Кобылки крепятся с использованием шкантов, для которых предварительно делаются пазы. Наиболее прочная конструкция получается с использованием кобылок сложной формы, при этом на косоурах делается специальный вырез. Соединение элементов лестницы осуществляется при помощи клея и саморезов.

После того как ступени готовы, к ним можно прикрутить балясины перил. Для того чтобы защитить дерево от влияния разрушающих факторов (сырости, плесени вредных насекомых), на него необходимо нанести лакокрасочное покрытие.

Сделать деревянную лестницу своими руками в принципе не так уж и сложно. Все, что вам для этого понадобится, — это качественная древесина, необходимый инструмент и немного терпения. Перед тем как приступить к работе, тщательно продумайте все нюансы будущей конструкции и несколько раз проверьте предварительные расчеты.

• Винтовая лестница своими руками

Разметить тетиву лестницы

Следующая немаловажная операция при строительстве лестницы в доме – это расчет тетивы (или косоура) лестницы. Заготовку тетивы – хорошо высушенную доску из древесины лиственницы или ели сечением 50 на 300 мм – я расположил на козлах, чтобы удобней было работать с ней.

Размечал заготовку при помощи большого столярного угольника, приступая с верхнего конца тетивы. Поэтапно отмеривая от близкого к себе края доски ширину проступи каждой ступени и высоту подступенка, прочерчивал две взаимно перпендикулярных линии. Так, я проделал разметку для всех 14 ступеней. Высоту последней ступени я уменьшил на толщину доски, из которой будут сделаны ступени. В противном случае нижняя ступень будет выше остальных на эту толщину.

Вырезаются проступи и подступенки в тетиве деревянной лестницы

Убедившись в точности и правильности разметки, я вырезал проступи и подступенки. Учтите, что эта операция требует особую аккуратность. Любой, даже самый незначительный «перерез» за пределы разметки может нарушить несущую способность и прочность лестничной тетивы. Поэтому распиловку я делал в два приема. Сначала пропиливал дисковой пилой. Затем электро-лобзиком либо ручной пилой доводил до точности линии разметки. Ступени раскраивал из хорошо высушенной сосновой доски с сечением 50 на 250 мм.

Тетива лестницы может быть с брусками под доску ступени. Иногда так проще чем вырезать, но нужно не забывать о прочности саморезов, черные не рекомендуются

Тетива для лестницы своими руками – возможность попробовать собственные силы

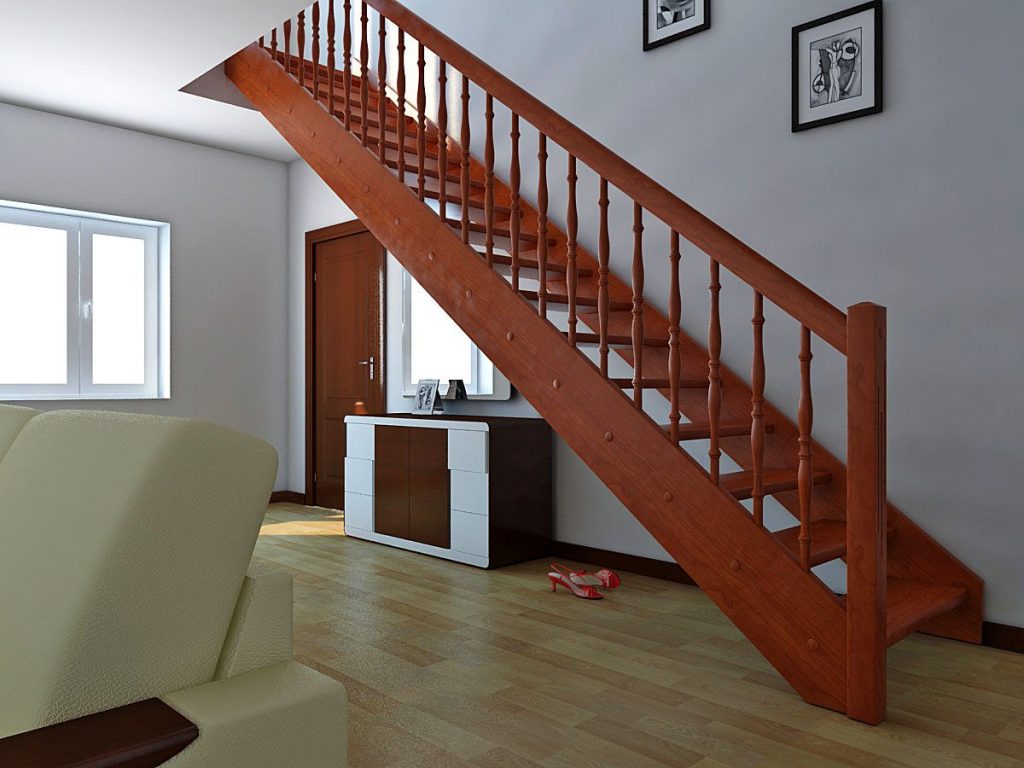

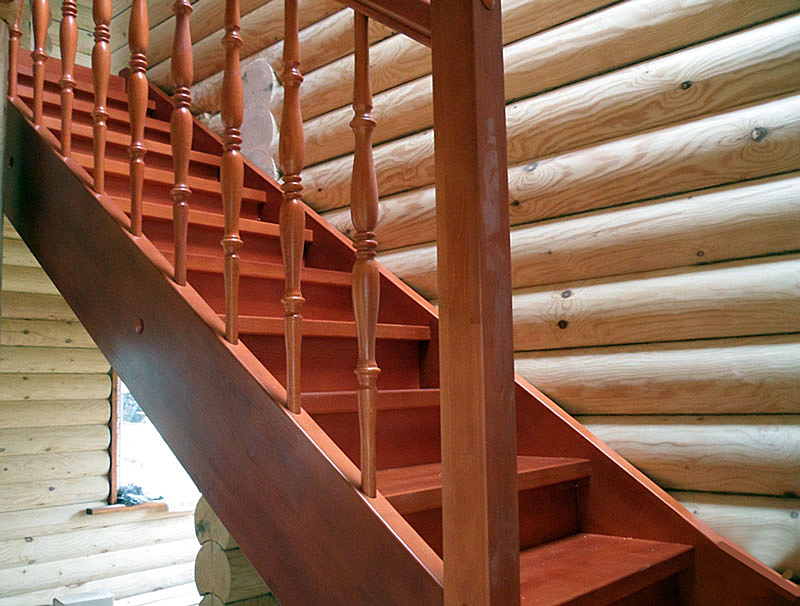

Лестницы на тетивах представляют собой одну из традиционных разновидностей лестничных конструкций. Они получили широкое распространение в загородных домах и многоуровневых квартирах. Такие лестницы внешне выглядят намного массивнее своих аналогов, но они надежнее и в чем-то привлекательнее. Опытный профессионал наверняка скажет, что тетива для лестницы своими руками – это не проблема, но для начинающего домашнего мастера в процессе работы может возникнуть масса непредвиденных ситуаций и даже проблем.

На что обратить внимание при изготовлении тетивы

При возведении лестницы с врезными элементами ступеней, с внутренней стороны тетивы делают пазы небольшой глубины – 1,5-2 см. В дальнейшем в них будут вставляться проступи и подступенки. Изготовленная тетива для лестницы своими руками должна иметь вырезы одинаковой глубины с ровными краями.

Чтобы не произошло непредвиденного перекашивания лестничной конструкции, следует внимательно отнестись к точной разметке взаимного расположения пазов на обеих опорных балках. Для этого рекомендуется изготовить специальный шаблон из тонкой фанеры. Необходимо помнить о том, что направляющие на нем должны быть закреплены на расстоянии 50 мм от намеченной линии. Именно настолько углы должны отступать от края тетивы, иначе она превратится в косоур. Все это видно на прилагаемой схеме.

Вначале на внутренней стороне балки наносят продольные линии, отступающие от краев на 50 мм. Это расстояние позволяется уменьшать до 30 мм в необходимых случаях. Затем готовый шаблон начинают перемещать по краю тетивы, используя направляющие, и карандашом очерчивают места расположения будущих ступеней.

При нанесении разметки на две тетивы для одной лестницы не следует забывать о том, что месторасположение пазов на них должно быть зеркально отображенным.

Важно, чтобы в верхней и нижней части опорных балок размеченные линии совпали с уровнями полов обоих этажей и лестничным проемом, причем вертикально это будет или горизонтально – зависит от конструкции самой лестницы.

Не рекомендуется сразу отпиливать ненужные верхние концы тетивы. Благоразумнее – примерить их по месту. Не исключено, что они еще пригодятся для врезки в опорную балку перекрытия при окончательной установке.

Как правильно сделать пазы

Тетивы изготавливают из цельной доски, либо клееного бруса. Вне зависимости от выбранного материала, пазы для проступей следует вырезать перпендикулярно направлению волокон древесины. Для возможности их изготовления можно воспользоваться ручным инструментом, но удобнее будет вырезать углубления по готовому трафарету с помощью электрической фрезерной машины в два-три прохода.

Перед тем, как приступить к окончательному монтажу лестницы, очищенный от стружки и мелкой пыли паз, а также торцы ступеней промазывают клеем. После чего приступают к сборке конструкции.

Чем интересны лестницы на тетивах

Крепление ступеней на тетиву является наиболее простым решением устройства лестницы. Ее конструкция может иметь один или несколько маршей, промежуточные площадки или поворотные ступени, быть винтовой или скругленной. Все зависит от наличия свободного пространства для устройства лестницы, высоты этажа и стилевого решения. Ее оформляют резьбой по дереву или коваными элементами, выполняют в сочетании с различными материалами, а ступени делают с подступенками или без них.

Отличительной особенностью лестниц на тетивах можно считать свободное размещение балясин, чего не скажешь о лестничных конструкциях на косоурах, где более четко определена расстановка опор ограждения. Преимуществом тетивы является то, что она практически скрывает ступени, что может быть весьма существенным в некоторых случаях.

В любом случае, крепление ступеней на тетиве считается более надежным, а при уборке эта продольная опора помогает защитить стену от случайных загрязнений.

Надежный способ фиксации балясин

Балясины – это невысокие фигурные столбы, чаще всего выполненные в виде колонн, иногда – резные с декором. Основная их функция: поддержание перил ограждений балконов, лестниц и прочих аналогичных конструкций. Они бывают деревянными, бутовыми, металлическими, а также бетонными, впрочем, из любого имеющегося материала. Качественно выполнение крепление столбов лестницы своими руками – это гарантия безопасности и целостности изделия на протяжении долгих лет.

Стойки лестниц, как конструкционный и одновременно декоративный элемент перил, могут быть различных форм и сечения. Такие опоры для поручней заполняют пространство между маршем лестницы и перилами.

Варианты декоративных резных балясин

Особенности конструктивного расчета

Благодаря нашему ресурсу, вы уже смогли ознакомиться и с типами конструкций лестниц, и с основными строительными материалами, применяемыми для их изготовления. В жилом доме наиболее распространенными являются маршевые лестницы из дерева, реже – металлические или железобетонные конструкции. Прежде чем приступать к поэлементному проектированию лестницы своими руками, необходимо прикинуть длину лестничного марша, выбрать материал и рассчитать несущую способность лестничного каркаса.

Даже сложную, на первый взгляд, конструкцию без проблем можно собрать самостоятельно, если подойти к этому вопросу правильно.

Для определения несущей способности принято расчленять целостную конструкцию на отдельные балки – обязательно статически определимые. В зависимости от типа защемления лестничного марша – жесткого с двух сторон, шарнирного, а может быть и вовсе консольного – выбирается формула для определения главных силовых факторов

Что особенно важно учесть при расчете конструкции своими руками? Ходьба и бег по лестнице – это своеобразный вид динамических воздействий, пусть даже незначительных. Поэтому несущие конструкции лестницы обязаны иметь достаточную жесткость, которая обеспечит прогиб не более 1/400 пролета

Суммарная нагрузка (постоянная + временная) на лестничные марши и площадки жилого дома должна составлять не более 300 кг/м2.

Способы крепления опорных косоуров деревянной лестницы к площадочной балке.
