Технология возведения фундаментной плиты от А до Я

Подробнее про армировку

Нагрузку любого строения выдерживает арматура, которая обвязана продольно в верхней и нижней части фундамента. Продольные прутья обычно используют класса А3 с диаметром 12-16 мм, а поперечные — А1 с 6-8 мм. Еще набирает популярность стеклопластиковая арматура, которая отлично справляется со своим заданием и ничем не хуже металлической. Не забывайте, что концы арматуры не должны выступать за пределы опалубки или касаться фундамента. От края бетона должен быть отступ 50 мм.

Обратите внимание: важные этапы — правильная подготовка траншеи, гидроизоляция фундамента и подбор нужного диаметра арматуры.

Какая бывает арматура

Арматура выпускается в основном из стали. Бывает она гладкая и профилированная — с особой формы ребристостью. Ребристая используется для распределения нагрузки, гладкая служит лишь для придания конструкции формы. То есть основой упор нужно делать на качество ребристого прутка.

Арматура бывает гладкая и ребристая

Не так давно на рынке появилась пластиковая арматура для фундамента. Она активно продвигается. Но мало кто из специалистов (продавцы не в счет) советует ее использовать. Если разбирать свойства одного и другого вида арматуры, то в реальности все достоинства и недостатки выглядят примерно так:

• Сталь токопроводящая — пластики нет. Нельзя однозначно сказать, что токопроводимость — плохое качество. Его можно использовать, например, при устройстве заземления.
• Пластиковая арматура в 4-5 раз легче и выпускается в бухтах. Это факт, но реально влияет он только на стоимость перевозки. Так как для массы железобетонной конструкции разницы нет, весит пруток 50 кг или 10.
• Стальные пруты можно гнуть прямо на стройплощадке. С изделиями из полимеров такого делать нельзя. При необходимости по вашему заказу вам изготовят на заводе гнутые участки. На площадке самостоятельно это сделать нереально.

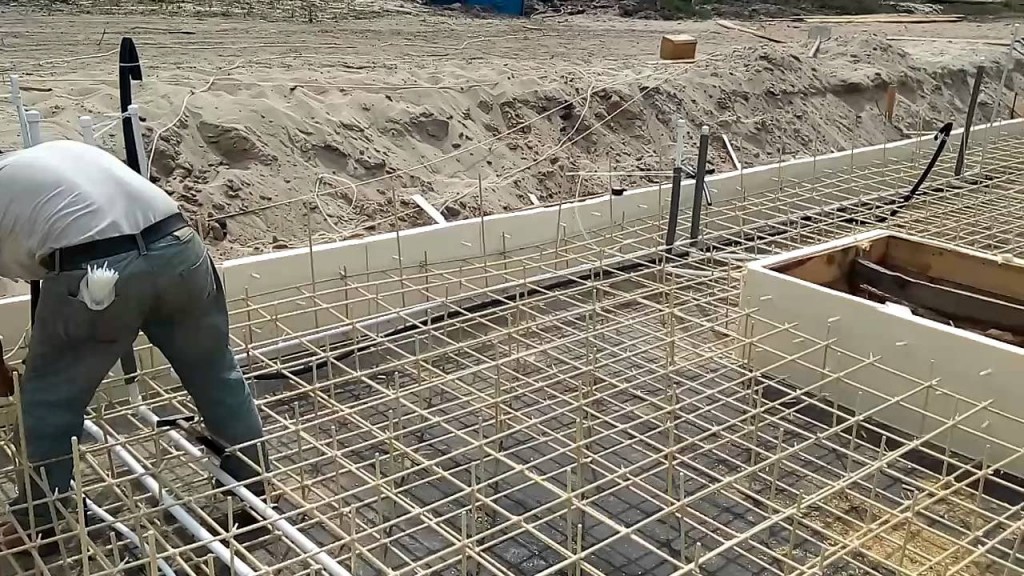

Пластиковая арматура — новинка рынка

• Пластик химически нейтрален и не разрушается при попадании влаги в бетон. Это так. Но при соблюдении правил (не менее 50 мм бетона от прутков до поверхности) и стальное усиление стоит десятилетиями и не разрушается.
• Сталь начинает плавиться при 600o Пластики размягчаются при 200-300oC.
• Пластики имеют лучшие прочностные характеристики. Не совсем так. Они больше растягиваются при статических нагрузках. Сделаете плитный фундамент армированный пластиковой арматурой, а он через некоторое время провиснет: коэффициент удлинения у них в 10-11 раз больше, чем у стали. То же и с ленточным фундаментом: лента может провиснуть.

В общем, получается, следующее: для фундаментов пластиковую арматуру лучше не использовать. Слишком рискованная получается затея.

Разновидности фундаментной арматуры

Производство строительных материалов не стоит на месте. Все время появляются новые материалы. Арматура не стала исключением. Помимо обычной металлической, получает распространение при постройке фундаментов композитная.

При использовании арматуры из стали требуется, чтобы она была изготовлена по строительным нормам, требованиям. Для жилых построек, например, это ГОСТ-5781-82. В нем прописаны параметры прутьев для разных конструкций.

По ГОСТу арматура разделяется на 6 классов. Для производства первого используют низкоуглеродистую сталь, а в следующие – вносят добавки, даже легирующие, которые значительно повышают прочность металла.

Пруты со 2-го по 6-й класс имеют рифленую поверхность серповидного или кольцевого типа, либо смешанного, а первого – гладкие. Рельефность улучшает контакт арматуры с бетоном.

Классы отличаются диаметром прутьев, возможностью использования для их соединения сварки. На возможность последней указывает наличие в маркировке буквы С. Другие типы армирующего материала, не содержащие такого буквенного индекса, сваривать запрещается.

Соответствие по диаметру металлической и композитной арматуры

О повышенных антикоррозийных свойствах говорит наличие литеры К. Такой более дорогой материал применяется для строительства объектов, к которым предъявляются повышенные требования.

Для ленточного основания при частном строительстве оптимальным вариантом считаются прутья класса А-ІІІ с диаметром 12-18 мм. В этом случае на перемычки подойдут гладкие стержни А-І толщиной 6-8 мм, зависящей от параметров возводимой конструкции.

Композитные арматурные прутья – это новый, современный материал, изготавливаемый из углепластика или базальтопластика, либо стеклопластика. Из последнего наиболее часто изготавливают данную продукцию.

Композитные материалы имеют меньший вес, по сравнению с металлом, их легче монтировать.

Рассмотренные разновидности арматуры имеют свои достоинства и недостатки. Сравнительная характеристика материалов дана в таблице далее.

Для возведения тяжелых конструкций рекомендуется использовать фундамент, армированный металлическими прутьями, а легкие сооружения допустимо ставить на основания со стеклопластиковым каркасом. По композитным материалам еще отсутствуют технические нормы, а их качество ни чем не регламентируется.

Схема действий

Сначала рассмотрим, как проводится вязка металлического проката арматурным крючком.

Первый способ:

• Взять проволоку в руки, сложить пополам.
• Изогнуть вокруг пальца приблизительно на 1/3 (считая от петли).
• Наложить на арматуру и захватить петлю крючком.
• Прокрутить инструмент и захватить им второй конец проволоки, при этом потянуть конец стального шнура на себя. Вязка проводится в 3-5 оборотов.
• Убрать цангу и загнуть концы. Если слишком длинные – обрезать.

Точное количество оборотов нужно определять опытным путем. Обвязка не должна быть слабой, хлипкой, а слишком тугая может вытянуть и истончить проволоку.

Второй метод:

• Сталепрокат сложить пополам.
• Прижать пальцами к арматурному прутку и загнуть концы на себя.
• Вставить крючок, прокрутить 3-4 раза, убрать и загнуть концы.

Каркас в этом случае получается более надежным, а фундамент монолитной плиты – прочным и долговечным.

Третий способ:

• Отрез проволоки длиной не более 30-40 см сложить пополам.
• Завести снизу.
• Захватить крючком петлю.
• Оставшиеся концы перегнуть через цангу.
• Образовавшуюся множественную петлю прокрутить 3-5 раз.

Эта схема позволяет жестко зафиксировать область перекрестий в любом случае. Используется и когда фундамент ленточный, и при формировании свайной разновидности.

Четвертый метод:

• Кусок проволоки сложить пополам.
• Вставить крючок в петлю и захватить им другой конец.
• Одновременно загнуть проволочный отрез вниз, перекидывая через цангу.
• Потянуть инструмент на себя и прокрутить 3-4 раза.

Этот способ используется для того, чтобы обучить новичков правильно вязать арматуру крючком. Последний метод хорош при использовании полуавтоматической винтовой цанги или дрели со специальной насадкой.

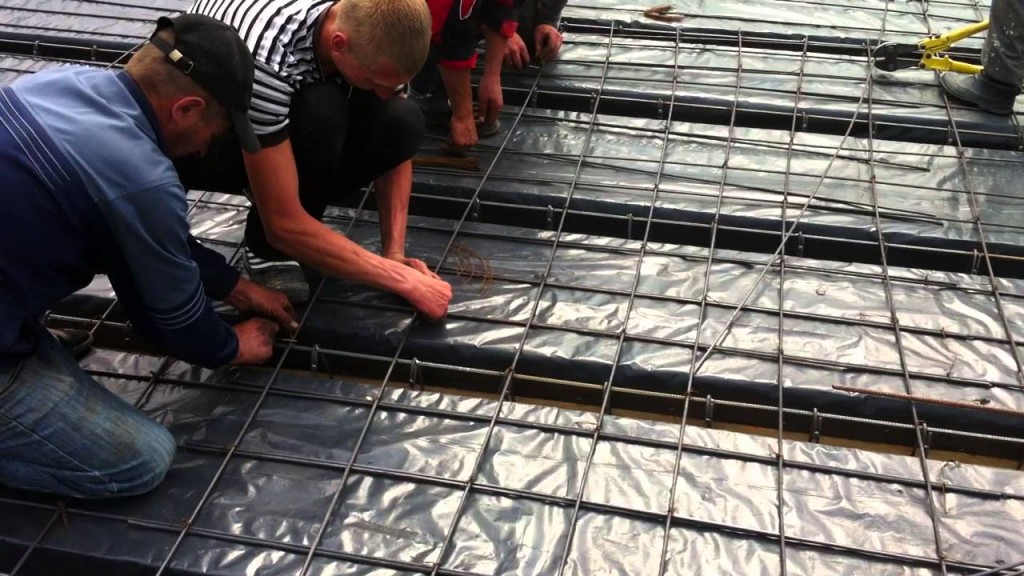

Вязка арматуры монолитной плиты

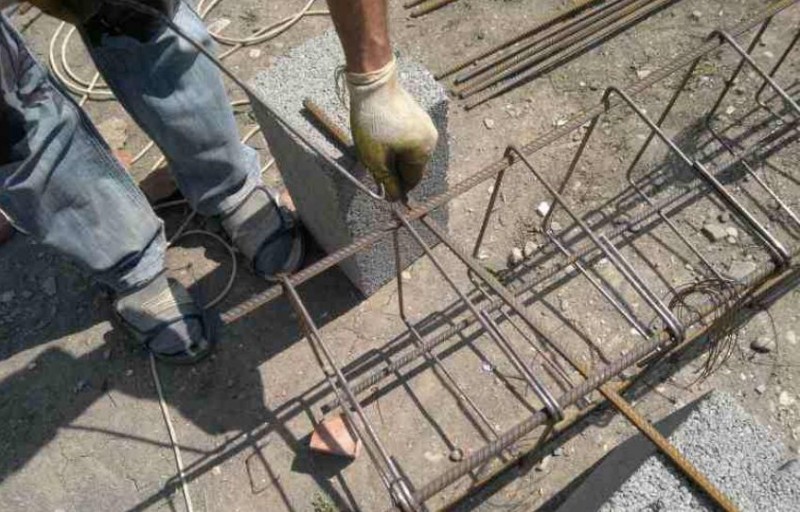

Как правильно вязать арматуру для фундамента

Необходимость соблюдения технологии

Здесь все взаимосвязано. Основание — это гарант и базис безопасности всего здания, а каркас из прутьев арматуры является главным компонентом долголетия и крепости фундамента. Это позволяет связать основание из железобетона намертво.

Арматурные железные прутья имеют функцию сопротивления всем нагрузкам, направленным на растяжение, они повышают усилия зон сжатия. Монтажная арматура также способна скрепить рабочие прутья в каркасе.

Подготовка к процессу вязки арматуры

• определить какую арматуру используют для ленточного фундамента;
• произвести расчет арматуры для ленточного фундамента;
• приобрести и привезти на стройплощадку материал;
• купить отожженную проволоку с диаметром 0,8−1 мм;
• порезать арматуру на необходимые размеры.

Технология работы крючком

Ничего сложного в этой операции нет. Проделав ее несколько раз, вы быстро «набьете руку».

Суть метода заключается в следующем: место пересечения стержней охватывают стальной проволокой, сложенной вдвое. Вязальный крючок вставляют в петлю и захватывают им другой свободный конец. После этого инструмент вращают до момента стягивания. Концы проволоки загибают внутрь каркаса.

Мастера знают один маленький секрет, гарантирующий плотный контакт: немного не докрутив петлю, ее нужно потянуть на себя и только после этого довернуть до конца.

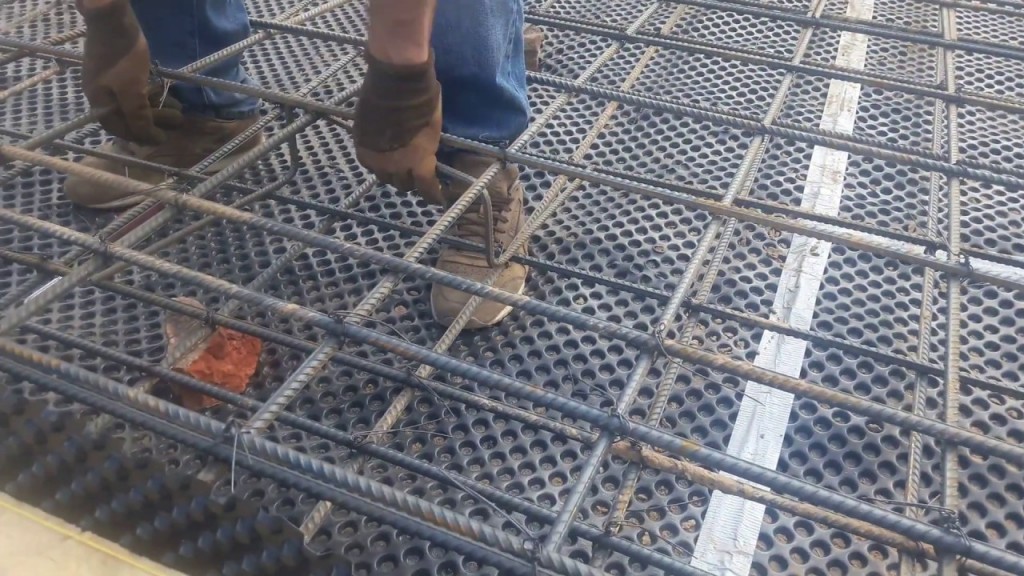

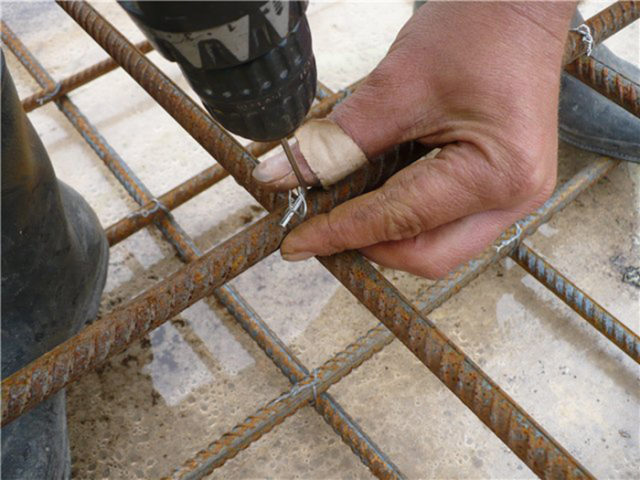

Работа с шуруповертом не имеет принципиальных отличий от вязки крючком. Преимущество заключается в более высокой скорости и меньшей трудоемкости. Используя шуруповерт, не забудьте выставить на минимум скорость вращения его патрона.

Электродрелью вязать арматуру не следует. Большая инерционность данного инструмента не позволяет точно определить момент завершения затяжки.

Способы соединения стальных стержней и основные виды узлов показаны на схеме ниже.

Правила армирования плитного фундамента

Основные требования для монолитной плиты приведены в 52-101-2003. В них есть рекомендации по расположению и вязке арматурных сеток, какие использовать подставки для обеспечения нижнего защитного слоя. Не допускается применение прутков с отслаивающейся ржавчиной.

Стержни периодического сечения обеспечивают высокую адгезию, вязальная проволока надежнее пластиковых хомутов. Однако начинать армирование следует поэтапно: выбор рациональной схемы, расчет сечения прутков, фиксация каркасов в пространстве с помощью специальных элементов.

Схемы армирования

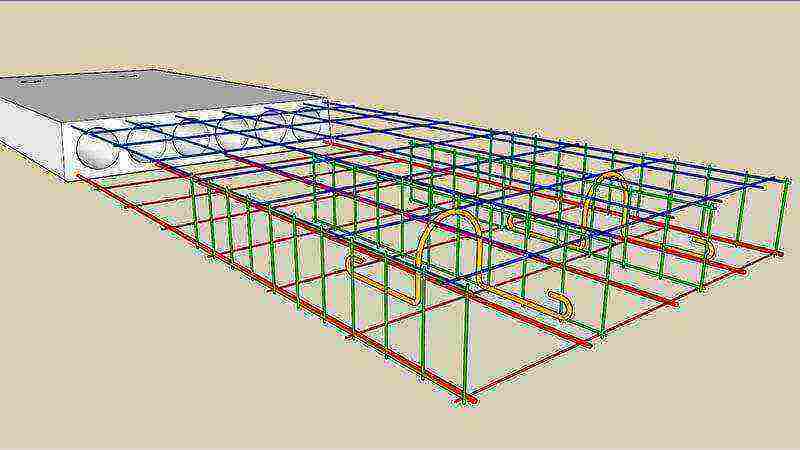

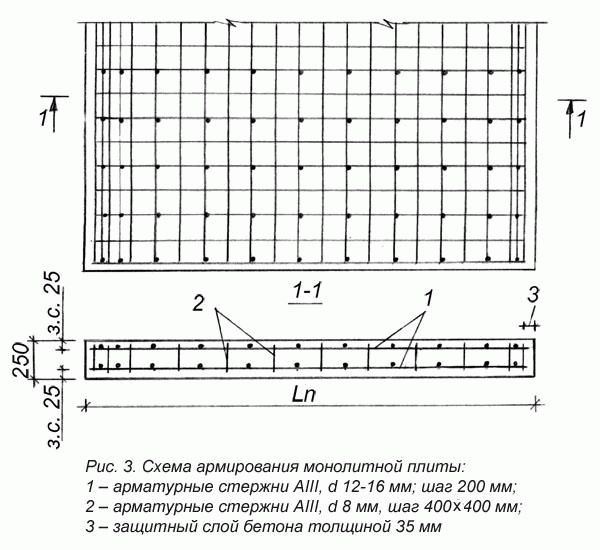

В рекомендациях СП для ж/б конструкций имеется специальный раздел по изготовлению основных несущих конструкций (10.4). В частности, для плитного фундамента указаны требования:

• арматуру укладывают в двух направлениях (сетка с ячейкой 30 х 30 см максимум), соединяют методом вязки проволокой либо сваркой;
• сетки располагают, как можно ближе к верхней и нижней граням с учетом защитного слоя 3 см;

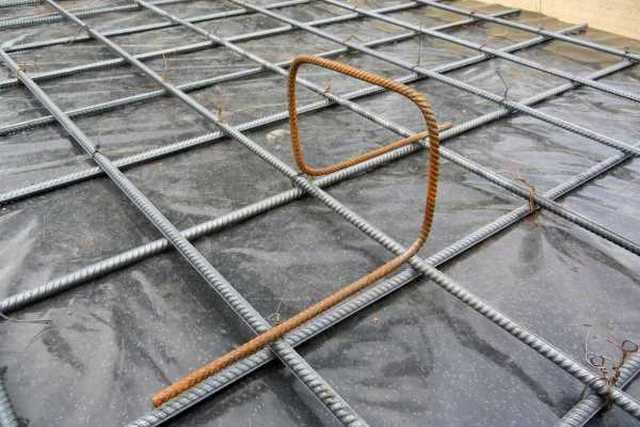

• П-образными хомутами стержни сеток перевязывают между собой по торцам;

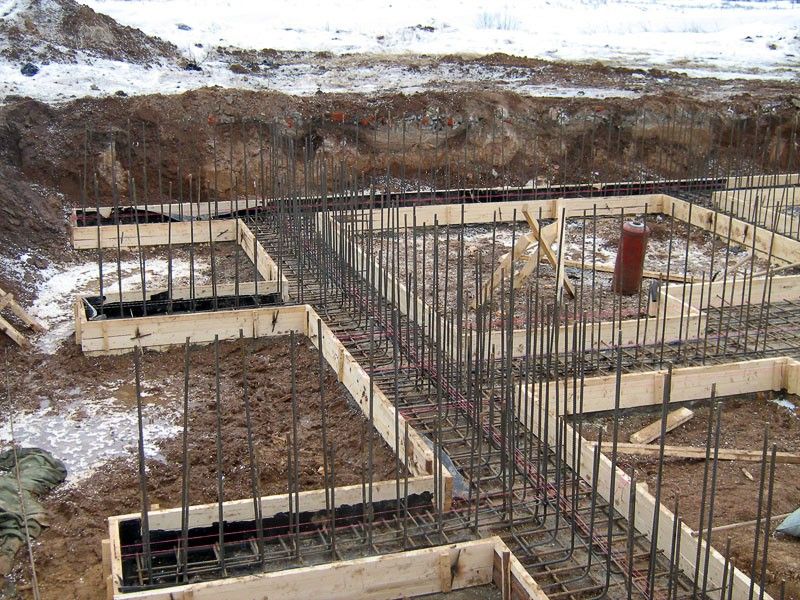

• в местах установки монолитных стен и колонн производится выпуск вертикальных стержней либо анкеровка крючками для усиления плиты;
• под несущими стенами шаг ячейки уменьшается по сравнению с остальной частью плиты;
• допускается разряжение ячейки сетки в центральной части до минимально допустимого процента армирования (0,3%).

Правильно расположить сетки можно с учетом боковых защитных слоев (минимум 4 см между прутком и опалубкой), расположения узлов ввода коммуникаций (актуально для незаглубленных плит).

На практике, для малоэтажных коттеджей используется схема:

• сетка из 8 мм арматуры в верхнем слое;
• аналогичная сетка в нижнем слое;
• усиление ребер УШП или гладкой плиты (толщина 30 см и более) каркасами по периметру из 10 – 14 мм стержней периодического сечения.

Это обусловлено отсутствием сил пучения при использовании теплой отмостки, кольцевого дренажа вокруг фундамента, заменой грунта нерудными материалами на глубину от 40 см. Рекомендуемый размер ячейки в разряженной части не больше 1,5 от толщины плиты, под стенами 10 х 10 – 20 х 20 см. В отсутствие подбетонки нижний защитный слой увеличивается до 5 – 7 см.

Проемы

В незаглубленных плитах невозможно обойтись без проемов в монолитной конструкции для ввода инженерных систем. Данный вопрос весьма слабо описан в специальной литературе. Индивидуальному застройщику следует ориентироваться на руководство по проектированию ж/б зданий:

• вырезание отверстий в сварных сетках с загибом стержней вверх;
• окаймление проемов больше 30 см диагонально расположенными к ячейкам сетки прутками 10 – 14 мм;
• не требуется усиление периметра отверстий меньше 15 см.

В плитах глубокого заложения узлы ввода коммуникаций отсутствуют по умолчанию. Для повышения ремонтопригодности инженерных систем канализацию и водопровод запускают через стены подвала.

Сопряжение плита/лента

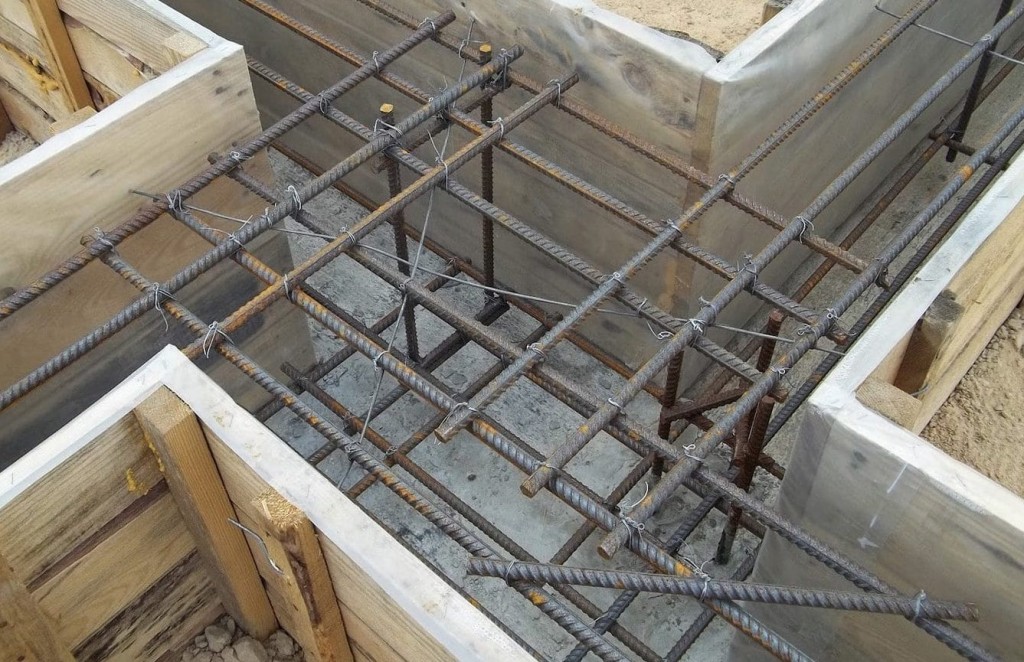

Правильно смонтировать прутки арматуры в опалубке заглубленного плитного фундамента с подвалом можно с учетом условий:

• стены на заглубленной плите запрещено размещать вплотную к ее краям, минимальный отступ по периметру равен толщине ленты фундамента (от 10 до 40 см);
• схема анкеровки узла сопряжения ленты и монолитной стены подвала имеет несколько вариантов.

Выпуски арматуры в плите под стены.

Например, из плиты можно выпустить вверх П-образный хомут, расстояние между стержнями которого соответствует размеру каркаса ленты, чтобы связать впоследствии две этих конструкции. Кроме того, можно привязать к нижней и верхней сетке плиты изогнутые под прямым углом прутки, выпустить их на 40 – 60 см наружу аналогично предыдущему варианту.

Если в проекте отсутствует жесткая связь ленты и стены с плитой глубокого залегания, в этих местах сетки усиливаются П-образными хомутами во избежание продавливания.

Призываем на помощь современные технологии

Современный рынок строительного оборудования предлагает огромный ассортимент инструментов, позволяющих быстро и легко справляться с самой сложной работой, отнимающей много сил и времени. Конечно, эти правила распространяются и на вязание арматуры. Поэтому при желании, сегодня можно купить или арендовать специальный пистолет для вязки арматуры.

Вязка арматуры специальным пистолетом

С его помощью любой объем работы может быть завершен за считаные минуты. Процесс полностью механизирован, и человеку остается лишь наслаждаться хорошо выполненной работой. Пистолет, немного напоминающий дрель просто подносится к перекрещенной арматуре, после чего нажимается «спусковой крючок». Проходит меньше секунды, и в нужном месте появляется проволока, надежно затягивающая и фиксирующая арматуру.

Через несколько минут работы, освоив пистолет для вязки арматуры, вы сможете выдавать до 40-50 вязок. Даже если вам нужен каркас под огромный монолитный фундамент, работа займет немного времени.

Немаловажно, что современный рынок предлагает большой выбор пистолетов. Они различаются по скорости вязки, толщине используемой проволоки и количеству мотков проволоки при вязке. А значит, вы сами сможете выбрать ту модель, которая устраивает вас по эффективности и скорости работы. К сожалению, и здесь имеются определенные недостатки. Начать с того, что при работе с пистолетом рекомендуется использоваться только специальную проволоку, подходящую для данного типа пистолета.

Конечно, стоимость фирменной проволоки довольно высока, что значительно удорожает строительство. Сам пистолет для вязки арматуры также стоит очень недешево – обычно самые простые модели имеют цену от 40-60 тысяч рублей. При повышении скорости работы цена также повышается.

Так что, если вам предстоит вязка арматуры для фундамента ленточного или монолитного, можно арендовать подходящий пистолет. Это обойдется значительно дешевле.

Сколько нужно арматуры

Подсчитать количество для каждого типа основания дома нужно из расчета формы каркаса, расстояния между прутьями, количества поясов армирования. Важно соблюсти расстояние в 5 см от стали до наружного края монолита, которое обеспечивает защиту от коррозии.

Посмотрите видео, как рассчитать количество арматуры для монолита.

Вне зависимости от глубины заложения, стальные пояса закладываются в нижнюю и верхнюю часть фундамента (если другое исполнение не предусмотрено проектом). Именно там арматура работает на защиту от растяжения.

Чертеж фундамента монолитный плиты для дома

Мы создали более 1500 проектов домов, здесь мы выложили для Вас пример проект фундамента монолитной плиты для дома, где можно посмотреть этапы, и технологию строительства. Как правильно связать арматуру, сделать углы, усиление и многое другое.

Вам будет интересно узнать о:

Бесплатный чертеж монолитной плиты для дома

Каждый чертеж монолитной плиты был сделан по всем расчетам для определенного дома и определенного грунта, в связи с этим перед любым строительством мы рекомендуем делать расчеты индивидуально для каждого дома. На данных чертежах представлены все технологические процессы по строительству монолитной плиты: 1 Ведомость рабочих чертежей основного комплекта:

Указание по производству строительно-монтажных работ

На данном чертеже Вы найдете все размеры котлована.

План опалубки фундаментной плиты

План армирование фундаментной платы Пм1

Указана используемая арматура и схема армирования монолитной плиты.

Схема расположение фундаментных ребер на отметки

План фундаментной плиты на отметки

Схема армирование фундаментной плиты Пм2, Пм3, Пм4, Пм5, Пм6, Пм7, Пм8

На данных чертежах указаны основные этапы и расчеты по монолитной плите.

Вопрос: Скачите обязательно ли заказывать изыскание по земле?

Ответ: Да желательно, при этом вы узнаете несущие способность грунта, где находятся грунтовые воды и т.д. Все это нужно для расчета фкндамента.

Вопрос: Можно ли не укладывать геотекстиль?

Ответ: Его необходимо укладывать.

Вопрос: Если я не буду делать утепленную отмостку, можно ли не утеплять торец?

Ответ: В этом случае его утеплять нужно обязательно.

Возможные ошибки при армировании фундамента

Поскольку фундамент испытывает самые сильные нагрузки, при его проектировании и строительстве недопустимы даже малейшие недочеты.

Неопытные мастера допускают такие ошибки:

• Соединение прутов сваркой встык, что является крайне ненадежным вариантом.
• Контакт металла с грунтом. Развивается коррозия, вызывающая разрыв бетона.
• Игнорирование нанесения защитного покрытия на железо.
• Слишком большое расстояние между прутами и распорками. Плита получается слабой, образуются прогибы.
• Использование древесных подпорок. Дерево намокает и передает влагу металлу, который начинает ржаветь.
• Стыковка в углах вместо использования фасонных изделий. В местах повышенной нагрузки это недопустимо.

Технология армирования проста, но следовать ей нужно в точности. Только так можно рассчитывать на качественный результат.

Требования

Расчеты арматурных материалов и схемы армирования выполняются в соответствии с правилами функционирующего СНиПА 52-01-2003. Сертификат имеет конкретные правила и требования, которые необходимо выполнять при армировании ленточного фундамента. Главнейшими показателями прочности бетонных сооружений являются коэффициенты сопротивляемости на сжатие, растяжение и поперечный излом.

В зависимости от установленных стандартизированных показателей бетона подбирается определенная марка и группа. Выполняя армирование ленточного фундамента, определяется тип и контролируемые показатели качества арматурного материала. По ГОСТу допускается использование горячекатаной строительной арматуры повторяющегося профиля.

Укладка арматуры в плитный фундамент

Типовая карта ТТК на монтаж арматуры в опалубку плиты фундамента предусматривает последовательность действий:

• контроль опалубки – линейные размеры, соответствие осям стен;

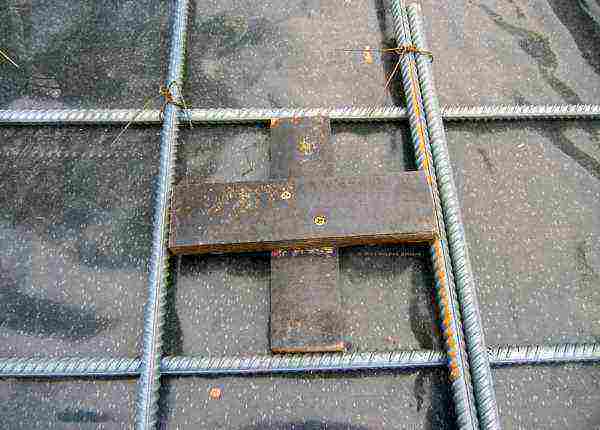

• первый ряд нижней сетки – полимерные фиксаторы для нижнего защитного слоя размещаются на подбетонке, производится раскладка в их гнезда продольных стержней (наращиваются по длине с нахлестом 40 см при необходимости);
• второй ряд – на стержни укладываются трапы, сдвигаемые по мере необходимости, последовательно раскладываются поперечные прутки с проектным шагом сетки;
• вязка – в местах пересечения арматура связывается (реже приваривается);

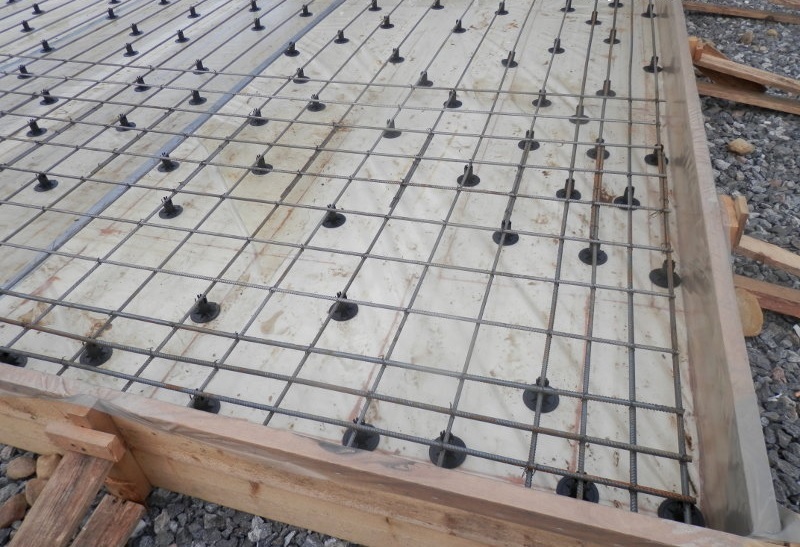

• подставки – имеют несколько названий (паук, лягушка, столик, поддерживающий каркас), конструкций, привязываются к нижней сетке в шахматном порядке;
• верхняя сетка – изготавливается аналогичным образом либо укладываются связанные в пятне застройки карты крупного формата;
• вязка П-образных хомутов по торцам плиты;
• под несущими стенами шаг сетки уменьшается в 1,5-2 раза.

В зависимости от конструкции плиты фундамента (гладкая, с лентой, боковыми стенами) на последнем этапе монтируются вертикальные прутки для связки с конструкциями, которые будут бетонироваться на ее поверхности. Это L-образные или П-образные хомуты с проектными размерами. При самостоятельном изгибании прутков запрещено использовать нагрев металла во избежание изменения структуры. Все элементы плитного фундамента должны выгибаться в кондукторах, обоймах или ручными трубогибами.

Для обеспечения бокового защитного слоя могут применяться пластиковые подставки различных форм. Это необходимо для предотвращения случайного сдвига каркаса в момент укладки бетона, хождения по трапам рабочих.

Вязка арматуры производится несколькими способами:

• ручной крючок – стандартная скрутка;
• механизированный крюк – имеет спиральную рукоятку, повышает производительность вязки вдвое;
• пистолет для вязки арматуры – стоит дорого, чаще применяется профессиональными бригадами на больших объёмах.

Специалисты часто замачивают арматуру для повышения адгезии с бетоном. В нормативах СП запрещена исключительно отслаивающаяся ржавчина, о свежем налете коррозии сведений не имеется. Например, в ACI-318 этот пункт выделен особо, ржавая арматура допускается внутри бетона.

В приведенном руководстве рассмотрены ключевые моменты армирования плитных фундаментов. Это позволит индивидуальному застройщику реализовать проект самостоятельно для сокращения бюджета строительства.

Продольный нахлест не менее 50-ти диаметров арматуры.

С торцов плита армируется П-образными хомутами.

Специальный пластиковый стакан обеспечивает защитный слой.

Технология возведения плитного фундамента

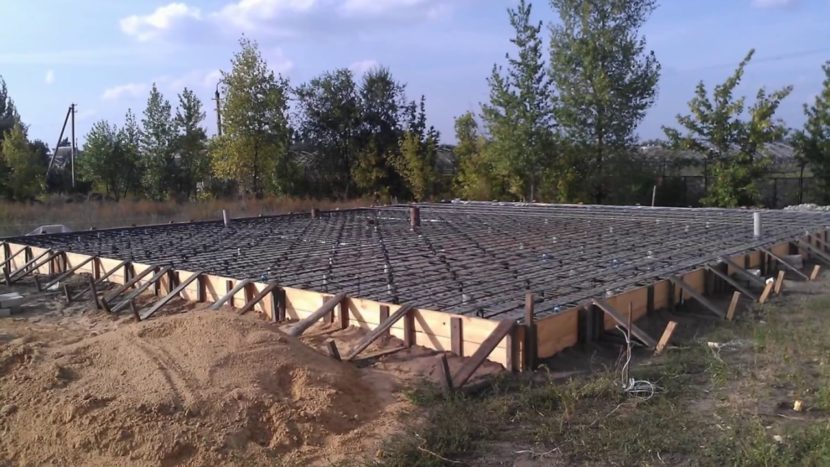

Как и любой тип фундамента, монолитный плитный возводиться в несколько этапов. Рассмотрим каждый из них детальнее.

Подготовительные работы

На данном этапе необходимо подготовить участок под строительство. Для этого нужно очистить территорию от различных загрязнений и мусора, а также снять верхнюю часть грунта (около 10 см). После этого выполняют разметку будущего фундамента. Как правило, для этого потребуются колышки и леска, первые забивают по углам будущего основания, а между ними по периметру натягивают леску. При разметке важно проверять правильно углов, для этого можно воспользоваться угольником.

Подготовка котлована

Когда разметка территории проведена, можно приступать к рытью котлована. Для этого можно воспользоваться специальной техникой или сделать это вручную. Глубина котлована, как правило, составляет около 30-40 см.

Далее необходимо сделать песчаную подушку, которая будет распределять нагрузку по всему периметру фундамента. Песок необходимо засыпать в несколько слоев, при этом каждый из них нужно хорошо поливать водой и утрамбовывать до тех пор, пока на поверхности подушки не перестанут оставаться следы. Толщина подушки составляет обычно 15-20 см. Также чтобы предотвратить повреждение подушки во время работ, ее можно покрыть 100 мм цементной стяжкой.

Когда все работы с котлованом завершены, необходимо проложить все коммуникации (водопровод, канализация и пр.), иначе в дальнейшем это сделать будет значительно тяжелее.

Выполнение опалубки

Для изготовления опалубки чаще всего используют доски или фанеру. Толщина досок обычно составляет около 25 мм и выше. Доски необходимо сбить в щиты и установить по всему периметру будущего фундамента. Чтобы опалубка не лопнула во время заливки фундамента, с внешней стороны устанавливаются распорки. Более детально вы можете ознакомиться у нас на сайте в разделе опалубки.

После возведения опалубки выполняют гидроизоляцию фундамента, а при необходимости и утепление, после чего приступают к армированию.

Армирование фундамента

Для армирования фундамента используется стальная арматура периодического профиля, диаметр которой составляет от 12 мм. Диаметр зависит от толщины самого фундамента и от типа постройки. К примеру, для фундамента толщиной около 30-40 см под одноэтажный или двухэтажный дом достаточно будет арматуры диаметром 14 мм, которую укладывают в два уровня вдоль и в поперек с ячейками около 20х20 см. Арматуру связывают вязальной проволокой специальным крючком, или сваривают.

Заливка бетона

Выполнять заливку бетонного раствора лучше всего за один раз с помощью бетономешалки, поскольку делать самостоятельно бетонную смесь очень трудоемко и требует большого количества людей. Бетонный раствор в процессе заливки необходимо обрабатывать глубинным вибратором, чтобы выгнать из раствора весь воздух, который может повлиять на прочность конструкции. После полной заливки бетона, поверхность фундамента нужно выровнять и разгладить.

Через 12 часов после заливки бетонного раствора, поверхность фундамента нужно облить водой, и если работы проводятся в жаркое время, то фундамента накрывают полиэтиленовой пленкой.

Завершающие работы

Через 7 дней после заливки бетона, когда его прочность достигает около 70 %, опалубку можно снять, а гидроизоляционный материал завернуть на поверхность фундамента и закрепить. Возводить стены можно будет не раньше через 3-4 недели, поскольку именно за это время фундамент достигнет своей максимальной прочности.

В завершение необходимо сказать, что выполнить плитный фундамент можно самостоятельно, важно только соблюдать технологию его изготовления.

Крепление вязальной проволокой

Распространены два способа соединения арматуры в конструкции каркаса, сварка и вязание, причём вязание считается более надёжным. При заполнении фундамента бетонной смесью сварные соединения часто не выдерживают веса бетона.

Нарезанная по 40-50 см вязальная проволока слаживается вдвое , заводится снизу на пересечение стержней, скручивается плоскогубцами.

Вариант с закручиванием с помощью крючка проще и быстрее: проволока свободно с зазором наматывается вокруг места соединения арматуры, её концы скручиваются вручную на один-два оборота, в зазор между арматурой и проволокой вставляется крючок, поворотом которого производится стягивание проволоки.

Крючки продаются в строительных магазинах, но вполне достаточно для этой цели изогнуть очищенный сварочный электрод.

Для больших объёмов крепления арматуры проволокой существует специальный вязальный пистолет. Очень эффективен в местах легкодоступных, но где доступ затруднён, а это обычно угловые соединения, там опять полезнее простой крючок.

Использование вязального пистолета значительно ускоряет процесс связывания арматуры для фундамента

Часто вместо проволоки используются пластиковые хомуты. Это значительно убыстряет и облегчает рабочий процесс, но при отрицательных температурах такие крепления теряют эластичность и прочность.

Руководство по проектированию и детализации железобетонных перекрытий IS456: 2000

Были предприняты попытки проектирования и детализации руководств по проектированию и детализации железобетонных перекрытий в отношении глубины перекрытия, нагрузок на перекрытие, руководства по армированию для односторонних и двухсторонних плит согласно IS 456: 2000. присутствует здесь.

Ниже приведены рекомендации по проектированию и детализации перекрытий RCC:

Рекомендации по проектированию железобетонных перекрытий

a) Полезный пролет плиты:

Эффективный пролет плиты должен быть меньше двух

1. L = пролет в свету + d (эффективная глубина)
2. L = Расстояние от центра до центра между опорами

б) Глубина плиты:

Глубина плиты зависит от изгибающего момента и критерия следа можно получить с помощью:

• Эффективная глубина d = Пролет / ((L / d) Базовый x коэффициент модификации)
• Для получения коэффициента модификации процентное содержание стали для сляба можно принять от 0,2 до 0,5%.
• Эффективная глубина d двухсторонних плит также может быть принята с использованием п. 24.1, IS 456 при условии, что короткий пролет


  Тип опоры	Fe-250	Fe-415
  Простая поддержка	л / 35	л / 28
  Постоянная опора	л / 40	л / 32

  Или можно использовать следующие правила большого пальца:

  • Односторонняя плита d = (L / 22) — (L / 28).
  • Двухсторонняя плита с простой опорой d = (L / 20) — (L / 30)
  • Плита с двусторонним ограничением d = (L / 30) — (L / 32)

  c) Нагрузка на плиту:

  Нагрузка на плиту состоит из статической нагрузки, отделки пола и временной нагрузки. Нагрузки рассчитываются на единицу площади (нагрузка / м 2 ).

  Статическая нагрузка = D x 25 кН / м 2 (где D — толщина плиты в м)

  Отделка пола (предполагается) = 1-2 кН / м 2

  Переменная нагрузка (принята как) = от 3 до 5 кН / м 2 (в зависимости от занятости здания)

  Детализация требований к железобетонной плите согласно IS456: 2000



  Вязка арматуры ленточного фундамента …



  Как правильно залить плиту фундамента …



  Раскладка арматуры в монолитной плите …






  Как правильно укладывать арматуру в …



  a) Номинальная крышка:

  Для мягкого воздействия — 20 мм

  Для средней экспозиции — 30 мм

  Однако, если диаметр стержня не превышает 12 мм, крышка может быть уменьшена на 5 образом, для основной арматуры диаметром до 12 мм и для умеренного воздействия номинальное покрытие составляет 15 мм.

  б) Минимальное армирование:

  Арматура в любом направлении плиты должна быть не менее

  • 0,15% от общей площади поперечного сечения для стали Fe-250
  • 0,12% от общей площади поперечного сечения для стали Fe-415 и Fe-500.

  c) Расстояние между стержнями:

  Максимальное расстояние между стержнями не должно превышать

  • Основная сталь — 3д или 300 мм в зависимости от того, что меньше
  • Распределительная сталь –5d или 450 мм, в зависимости от того, что меньше Где «d» — эффективная глубина : минимальное расстояние между полосами не должно быть меньше 75 мм (предпочтительно 100 мм), хотя код не рекомендует никаких значений.

  d) Максимальный диаметр стержня:

  Максимальный диаметр стержня в плите не должен превышать D / 8, где D — общая толщина плиты.

  Подробнее:

  Основы проектирования железобетонных перекрытий

  Виды конструктивных и конструктивных ошибок в строительстве и их предотвращение

  Причины чрезмерных прогибов железобетонных плит

  Типы экономичных систем перекрытий железобетонных зданий

Применение арматуры в строительных целях

Арматурные стержни в первую очередь служат для того, чтобы уберечь бетонное основание от значительных нагрузок и, как следствие, образования разрушений и трещин. Бетон сам по себе не может дать прочностные характеристики, особенно при большой площади использования, заливки.

В первую очередь арматура, стальная или композитная, позволяет фундаменту справляться с резкими скачками температур и подвижностью грунта. Здесь сразу становится

актуальным информация о фундаменте на пучинистых грунтах, и о том, как именно его собирать и заливать.

В свою очередь, бетонное покрытие же спасает арматуру от плавления под воздействием огня и уберегает от коррозии, правда, последнее относится к стальному материалу, если же в работе используется современная стеклопластиковая арматура, то коррозия ей совершенно не страшна.

Неровная поверхность арматуры позволяет прочно сцепляться материалам при заливке бетонного раствора. Стержни арматуры укладываются продольно и поперечно для прочности всей конструкции. При этом укладку следует проводить по всем правилам.

Важно! Приступая к работе с армированием монолита, нужно понимать, как на практике реализовывается схема армирования.

Кроме того, необходимо выбрать способ соединения арматуры. Если это стальные стержни, то можно использовать и вязательную проволоку и сварку, если композитная, то проволоку.

Расчетная часть

Цельная фундаментная плита обеспечит устойчивость возводимого здания, если правильно составлена схема армирования монолитной плиты фундамента.

Правильно рассчитанный монолитный фундамент обеспечит устойчивость строения на проблемных почвах с близко расположенными водоносными слоями. Расчет позволит сформировать надежное цокольное основание здания. Составив чертеж основания, выполнив расчёты, можно определить параметры основы, рассчитать потребность в арматуре. Отдав предпочтение не глубоко заглубленной плите, расположенной на уровне почвы, отпадает необходимость в рытье глубокого котлована, связанного со значительными финансовыми затратами.

Экономия денежных средств, снижение трудовых затрат обеспечивается формированием основы со следующими характеристиками:

• Глубиной приямка – 0,3-0,5 м.
• Толщиной бетонной плиты – 0,15-0,3 м.

Для выполнения строительства необходима схема армирования плитного фундамента. Ее несложно разработать самостоятельно, зная габариты, особенности конструкции здания. Самостоятельно разработанный чертеж позволит оценить стоимость строительных мероприятий, профессионально подойти к выполнению работ по армированию.

Такая плита полностью заливается бетонной смесью, перед заливкой производится установка арматурного каркаса, который во много раз усиливает конструкцию

Зная габариты основания и, ориентируясь на интервал между стальными прутками и массу одного погонного метра арматуры, не сложно рассчитать количество стальных стержней необходимого сортамента.

Алгоритм выполнения расчёта потребности в арматуре, расположенной с шагом 20 см, рассмотрим на примере основания, имеющего габаритные размеры 900х700 см:

• потребность в продольных стержнях одного уровня каркаса определяем путем деления длины плиты на расстояние между стержнями – 900_20=45 прутков (длиной 7 метров). Количество продольной арматуры на две стороны составит 45х2=90 элементов;
• суммарное количество поперечно расположенных элементов определяем аналогично: 700:20х2=70 прутков (длиной 9 метров);
• рассчитываем общий метраж стержней усиления: 90х7+70х9= 1260 метров;
• определяем массу необходимой для усиления фундамента арматуры, зная вес погонного метра стального прутка. Например, для стержня диаметром 14 мм, погонный метр которого весит 1,21 кг, получаем: 1260х1,21=1524,6 килограмм.

Заказ прутков осуществляется в тоннах. Следует, руководствуясь полученным значением, заказывать незначительно увеличенное количество стержней с учетом отходов, связанных с резкой материала.

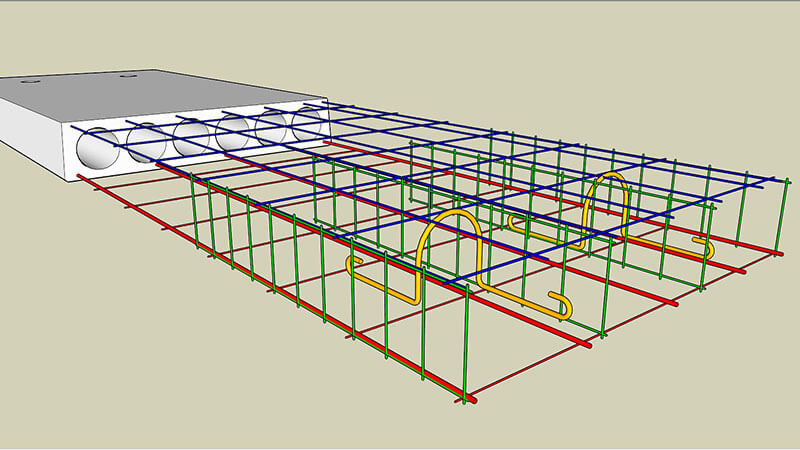

Схема армированной монолитной бетонной плиты

Самодельные устройства для сгибания – это может каждый!

Самодельный станок для гибки арматуры можно изготовить самостоятельно. Вариантов исполнения много, но все они похожи на заводской ручной станок. К металлической станине или плите приваривают упорный штырь или уголок. Затем устанавливают поворотную металлическую платформу, оснащенную рычагом, центральным и гибочным штырями. Расстояние между элементами конструкции зависит от диаметра прутков, которые предполагается гнуть. Ножки станины следует прикрепить к полу – это позволит работать с арматурой толщиной 6–12 мм.

Конструкция, выполненная на плите, будет являться переносным вариантом. Но для нее необходимо предусмотреть способ крепления по месту работы. Это могут быть отверстия под болты – для прикручивания к верстаку или иной основе. Можно также приварить с обратной стороны плиты 2 или более штырей, которые надо будет вставлять в отверстия основы. Возможности такого станка, скорее всего, будут ограничены диаметром арматуры в 10 мм.

• -armatury-monolitnoj-plity
• -armatury/
• -arka/
• -armatrury
• -iz-armatury

[свернуть]

Процесс укладки и вязания арматуры

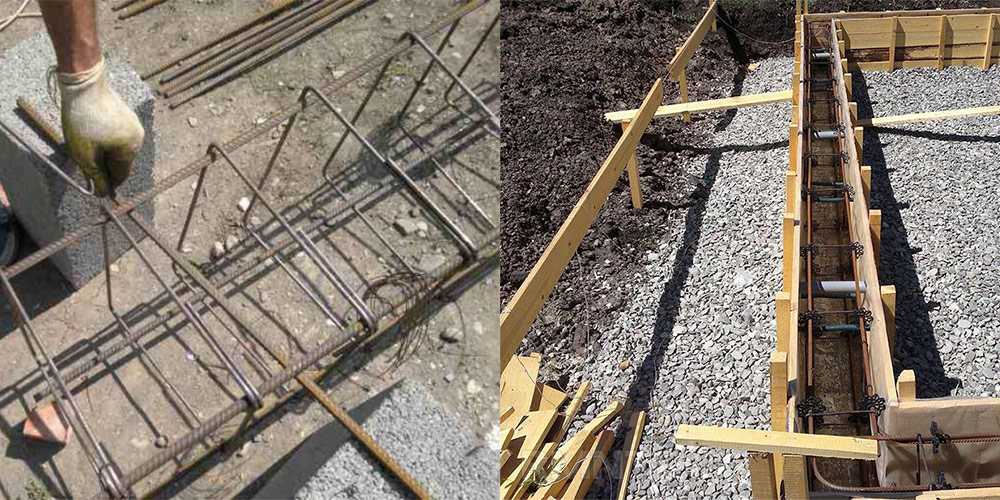

Для плотного укрепления ленточного основания используют обычную арматуру

Для плотного укрепления ленточного основания используют обычную арматуру, какую образует цельная конструкция. Большую часть получаемой нагрузки она берет на себя, что значительно увеличивает жизненный цикл постройки. Для того чтобы связать качественную арматуру, нужно использовать такие материалы:

• Материал с пометкой К, что означает способность устойчивости от коррозийного влияния;
• С пометкой С, что значит соединение путем сваривания.

Важно! Не выбирайте арматуру для линейного фундамента, какую не маркируют индикатором – это может означать ее не качественность.
