Сборный ленточный фундамент из блоков фбс

Что такое ФБС.

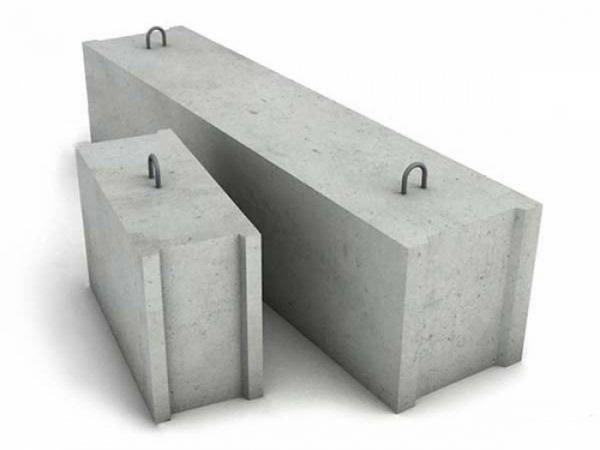

Конструктивно ФБС – это блок прямоугольной формы с пазами на торцах. Размеры могут быть произвольными, однако на практике чаще всего применяются варианты от ФБС-9-3-6т до ФБС-24-6-6т. Три цифры в маркировке означают габаритные размеры, измеряемые в дециметрах.

Основным материалом изготовления является армированный бетон. Армирующий каркас формируется из проволоки большого диаметра.

При всей простоте изготовления, самостоятельное производство фундаментных блоков данного типа не рекомендуется. Причиной тому служит необходимость использовать вибропрессование, что в домашних условиях, без наличия специального оборудования и с учетом габаритов изделия выполнить на должном уровне качества невозможно.

На торцах каждого блока присутствуют вертикальные выемки (пазы). Их наличие упрощает формирование вертикального связующего шва.

Верхняя грань снабжается монтажными петлями, с помощью которых производится установка конструкции на необходимое место. Перед установкой следующего ряда фундамента петли срезаются.

ФБС – специально для строительства оснований

Рассматриваемые блоки представляют собой железобетонные элементы, производимые из высокосортного тяжелого бетона. Они армируются прутьями из металла (за счет этого способны выдерживать серьезные нагрузки) и выглядят, как прямоугольные параллелепипеды. Нередко ФБС оснащаются специальными проушинами, которые облегчают процесс их погрузки на заводе и выгрузки на объекте строительства. Кроме того, по торцам изделий предусмотрены особые выемки. В них при монтаже подается жидкий бетонный раствор, который максимально крепко соединяет отдельные блоки друг с другом.

Срок службы фундамента из блоков ФБС более 100 лет. Сведите к минимуму сроки строительных работ — закажите блоки ФБС и бетон любой марки на сайте «Бетон 174»

Основные тех. характеристики фундаментных изделий следующие:

• водонепроницаемость бетона – W2;
• устойчивость на сжатие – В12,5;
• стойкость к морозу– F200;
• плотность – в пределах 2400 кг на кубический метр;
• прочность – около 110 кг/см.

Блоки ФБС производятся из высокосортного тяжелого бетона и армируются прутьями из металла Рекомендуем

• Плитный фундамент – сделаем по-настоящему надежное основание самостоятельно!
• Фундамент из покрышек – надежнее основание для легких построек
• Столбчатый фундамент – самое простое и дешевое основание для дома

Геометрические размеры блоков бывают разными. Это дает возможность потребителям подбирать оптимальные изделия для возведения любых оснований. Наиболее популярные типоразмеры ФБС таковы: высота и ширина – 0,3–0,6 м, длина – 2,4; 1,2; 0,9 м. Но при необходимости несложно заказать изделия с иными параметрами.

Исходным сырьем для описываемых блоков чаще всего выступает керамзитобетон. Технология изготовления ФБС достаточно сложная и трудоемкая. Она предполагает применение спецоборудования – принудительных бетономешалок и крупных глубинных вибраторов. Процесс получения блока с заданными техническими показателями занимает более 30 дней. Так как ФБС обычно используются для возведения фундаментов, производители дополнительно обрабатывают поверхность изделий композитными составами (гидрофобизатор плюс битум). Такие покрытия выполняют функцию эффективной гидроизоляции, которая хорошо предохраняет блоки от влияния атмосферных, талых и подземных вод.

Немного о блоках

Сначала разберёмся с тем, что такое ФБС. Полное название — фундаментный блок стеновой. По сути, это — прямоугольные параллелепипеды из бетона, укрепленный арматурой. Хотя сегодня о форме нельзя сказать однозначно, поскольку производители создают элементы не одной конфигурации.

Теперь рассмотрим плюсы и минусы, которые имеет фундамент из ФБС. Начнём с преимуществ:

1. Экономия времени. Если монолитный фундамент для дома нужно создавать очень долго, то этот возводится за считанные дни;
2. Отсутствие необходимости готовить бетон. Здесь он уже готовый и в формах, позволяющих создать из них основание;
3. Привлечение малого количества техники. Здесь не нужны различные мешалки и насосы для заливки;
4. В некоторых блоках есть пазы для укрепления фундамента, так что швы уже не будут настолько слабым местом.

А теперь перейдём к недостаткам:

1. Необходимость в технике. Правда, её немного — один кран или даже лебёдка. Но построить фундамент из тяжёлых ФБС лишь своими руками не получится;
2. Большая стоимость. Впрочем, если делать всё самому, то блочный вариант выйдет даже дешевле, чем монолитный. Но, если нанять рабочих, то будет наоборот;
3. Меньшая прочность. Монолиты опережают блоки в этом плане на 20 — 30%.

Считается, что фундамент, созданный из блоков ФБС, лучше переносит пучение грунта, чем монолиты.

С плюсами и минусами разобрались, теперь поговорим о видах. Собственно, ФБС обозначает сплошной блок, не имеющий каких — то отверстий, благодаря чему имеет повышенную прочность. ФБВ — это разновидность, имеющая в конструкции вырез, предусмотренный для коммуникаций. А вот ФБП имеет пустоты (которые смотрят вниз), создающиеся для снижения нагрузки на почву.

Так достигается распределение нагрузки по большей площади почвы. В простонародье этот блок иногда называется «подушкой».

Строительство фундамента из блоков ФБС популярно на песчаных грунтах.

А вот мягкие и рассыпчатые почвы для него не подходят — там он может просесть. Что касается агрессивного воздействия окружающей среды, то её можно не бояться, поскольку блоки характеризуются устойчивостью к нему.

Разновидности фундаментных блоков

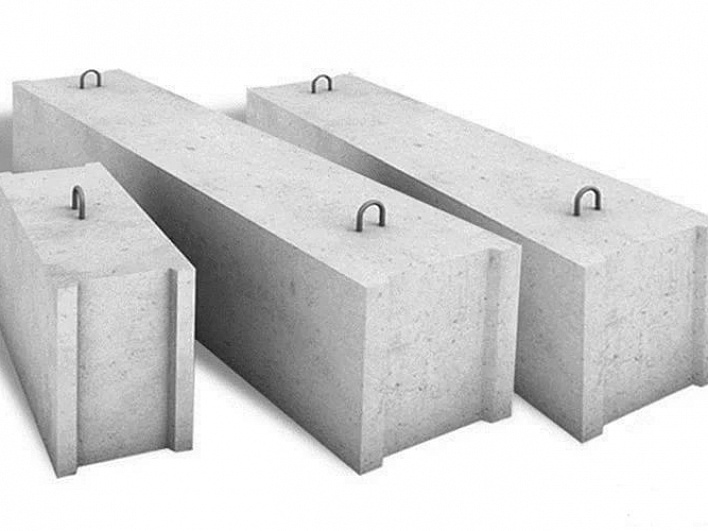

Самый распространенный вид – сплошной бетонный фундаментный блок,  обозначаемый буквами ФБС. Его используют для установки под наружные и внутренние несущие стены.

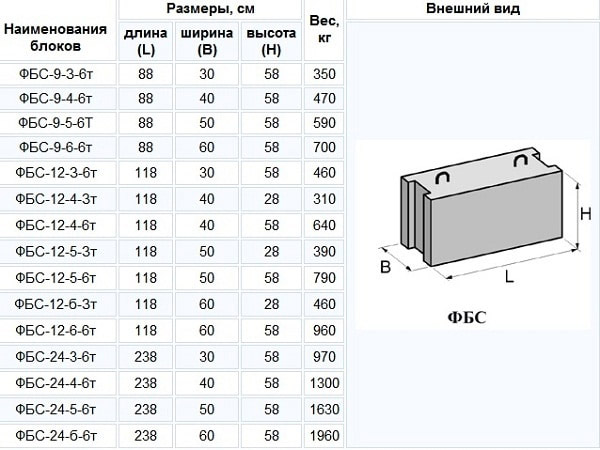

ГОСТ четко указывает габаритные размеры этих конструкций:

• При длине 2,38 метра толщина блоков ФБС может составлять от 30 до 60 см (шаг составляет 10 см). Высота у всех одинаковая – 58 см;
• Блоки длиной 1,18 метра выпускают в трех вариантах толщины: 40, 50 и 60 см. Высота представлена двумя типоразмерами – 58 и 28 см;
• Короткие (доборные) блоки. Длина 0,88 метра. Толщина 30, 40, 50, 60 см. Стандартная высота — 58 см. Используют для того, чтобы не колоть на куски полномерный блок, нарушая тем самым его прочность.

Вес стандартного блока ФБС в зависимости от размера может составлять от 380 до 1960 кг (плотность 2400 кг/м3).

Блоки марки ФБВ

Выпускаются под заказ небольшими партиями, поэтому на стройках встречаются довольно редко. Основное отличие от блоков ФБС – продольный вырез, используемый для прокладки инженерных коммуникаций. Это короткие конструкции стандартной длиной (L) 88 см. Ширина (В) у них может составлять 40,50, 60 см при высоте (Н) 58 см.

Для производства ФБВ, так же как и для ФБС используют бетон марки не ниже 100 кг/см2 (В7,5) и морозостойкостью в 50 циклов (класс F50). Для армирования используется сталь классов А-I и A-III.

Блоки марки ФБП

Это облегченный вид фундаментных конструкций с квадратными пустотами. По ширине и высоте они полностью аналогичны блокам ФБВ. Производятся в одном варианте длины — 238 см. Применяются для возведения внутренних стен подвальных помещений, а также фундаментов под промышленные установки.

Выпускаются на основе бетона В12,5 (М 150). Морозостойкость составляет 50 циклов «замораживание-оттаивание». Армирование выполняют сталью строительных марок — А-I и A-III.

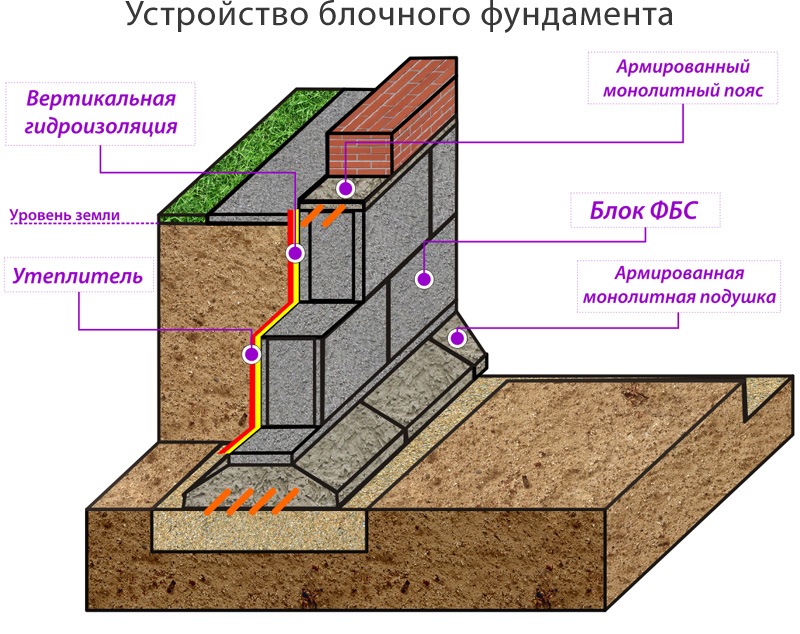

Монтаж сборного ленточного фундамента из блоков ФБС

Для кирпичных домов с подвалом сборный ленточный фундамент является одним из лучших вариантов по надежности и скорости монтажа. Кроме того для индивидуальных застройщиков есть возможность сэкономить используя б/у блоки ФБС. Основным принципом является заложение фундамента ниже отметки промерзания грунта. Ширина подошвы для каждого случая индивидуальна и зависит от веса здания и несущей способности грунтов.

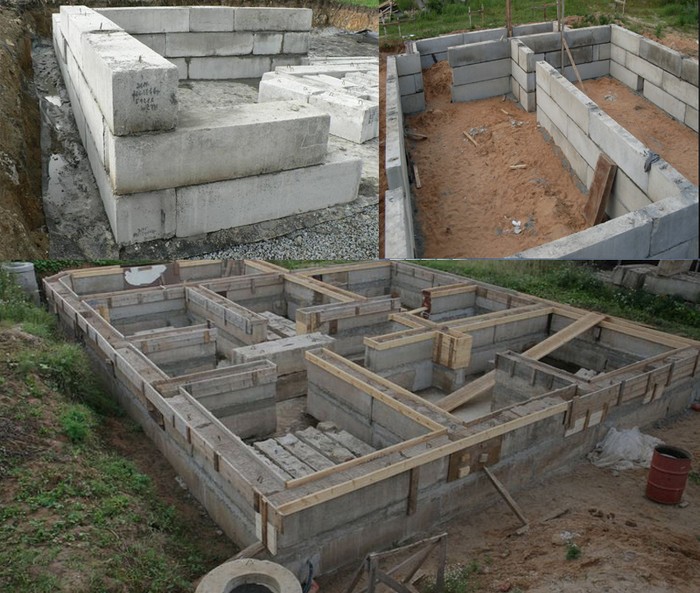

Ниже описана пошаговая инструкция монтажа фундамента из блоков ФБС.

Монтаж сборного ленточного фундамента из бетонных блоков ФБС необходимо выполнять с учетом требований СП “Несущие и ограждающие конструкции” Актуализированная редакция СНиП

Индивидуальные застройщики могут воспользоваться типовыми решениями серии “Детали фундаментов жилых зданий” выпуск 1, выпуск 4. В настоящее время данная серия официально не действует, но по ней было построено множество домов.

Работы по монтажу фундамента здания относятся к скрытым работам и должны быть зафиксированы актами освидетельствования скрытых работ.

Разработка котлована.

1. Случайные переборы грунта при разработке котлована или траншеи в отдельных местах должны быть заполнены тем же грунтом, доведенным до естественной плотности.

2. Для того что бы грунт основания не размывало, размягчая и снижая его несущую способность, до устройства фундаментов должны быть выполнены работы по отводу поверхностных и подземных вод от котлована (открытый водоотлив или дренаж, водопонижение и др.).

3. Перерыв между окончанием разработки котлована и устройством фундамента, как правило, не допускается. При вынужденных перерывах должны быть приняты меры к сохранению природных свойств грунта основания.

Монтаж ФБС

1. Укладка фундаментных блоков на промороженное, покрытое льдом, снегом или водой основание запрещается.

2. Фундаментные блоки укладывают на тщательно выровненное песчаное основание или песчано-цементную подушку толщиной не менее 5 см (на глинистых грунтах основания). Отклонение отметки выравнивающего слоя песка от проектной не должно превышать -15 мм.

3. Установку блоков начинают с установки маячных блоков в углах здания и на пересечении осей. Маячные блоки устанавливают, совмещая их осевые риски с рисками разбивочных осей, по двум взаимно перпендикулярным направлениям. К установке рядовых блоков следует приступать после выверки положения маячных блоков в плане и по высоте.

4. Кладку фундаментных блоков выполняют на цементном растворе не ниже М-50. Горизонтальные и вертикальные швы между блоками заполняют раствором на всю толщину стены и высоту шва. Толщина швов не более 20мм.

5. Установку блоков стен подвала следует выполнять с соблюдением перевязки (серия “Детали фундаментов жилых зданий” выпуск 1 деталь 19). Для индивидуальных жилых домов высотой до трех этажей необходимая величина перевязки блоков не менее 240мм. Для определения необходимого количества блоков ФБС нужно сделать развертку каждой стены на которой нарисовать блоки с учетом их размеров и соблюдения перевязки.

Пример чертежа раскладки ФБС.

6. Для увеличения прочности конструкции в местах пересечения стен необходимо уложить арматурные сетки.

Если дверной проем в подвале примыкает к одной из стен длина арматурной сетки определяется по рисунку ниже (серия “Детали фундаментов жилых зданий” выпуск 1 деталь 20).

Схемы раскладки арматурных сеток

Размеры арматурных сеток для изготовления

Спецификация металла на сетки

7. Рядовые блоки следует устанавливать, ориентируя низ по обрезу блоков нижнего ряда, верх – по разбивочной оси. Блоки наружных стен, устанавливаемые ниже уровня грунта, необходимо выравнивать по внутренней стороне стены, а выше – по наружной. Вертикальные и горизонтальные швы между блоками должны быть заполнены раствором и расшиты с двух сторон.

8. Монолитные участки в стеновых блоках соприкасающиеся с грунтом (ниже поверхности земли), выполнять из бетона В 7.5 или из кирпича КОРПо 1НФ/100/2,0/35/ГОСТ 530-2007 с последующей штукатуркой снаружи цементным раствором марки 50 и обмазкой горячим битумом за 2 раза.

9. Участки стен подвала выше уровня земли не соприкасающиеся с грунтом заделывать кладкой из кирпича КОРПо 1НФ/100/2,0/35/ГОСТ 530-2007 на растворе М 75.

10. В стенах подвала над проемами шириной не более 600 мм укладываются фундаментные блоки (серия выпуск 4 деталь 8, 12) или монолитный бетон кл. В 10 армированный арматурой А- I диаметром 10 мм из расчета 1 стержень на 120 мм толщины стены с опиранием по 250 мм (серия выпуск 4 деталь 9). Над проемами шириной более 600 мм укладывать перемычки (серия выпуск 4 деталь 11).

11. После завершения монтажа трубопроводов инженерных коммуникаций все оставленные для них отверстия в наружных и внутренних стенах заделать бетоном кл. В 7,5 с обеспечением герметичности вводов коммуникаций.

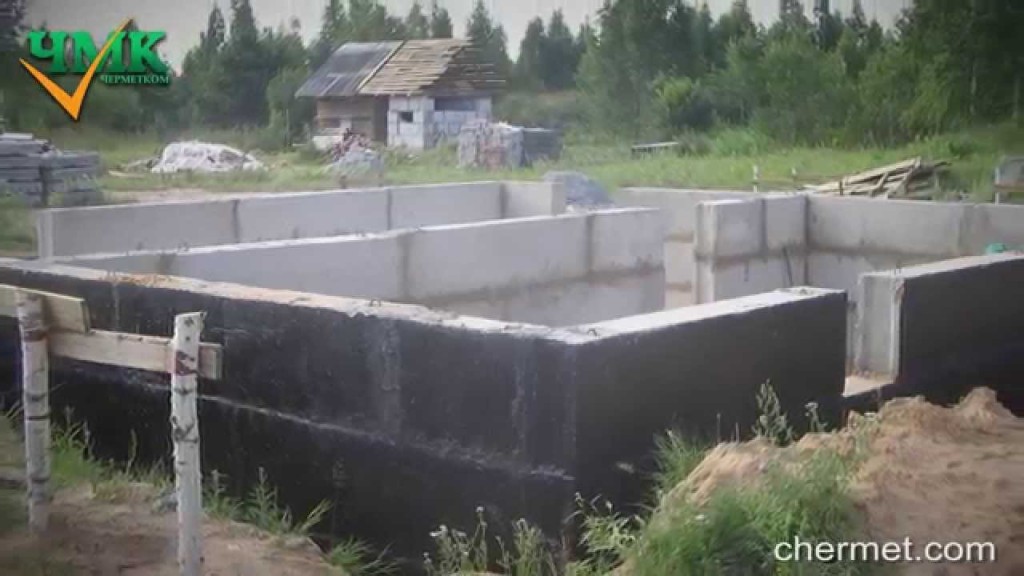

Гидроизоляция стен фундамента

Защита стен от попадания капиллярной влаги достигается устройством горизонтальной оклеечной гидроизоляции в уровне выше отмостки, обмазочной гидроизоляции вертикальных поверхностей стен подвала (технического подполья), соприкасающихся с грунтом и укладкой жирного цементно-песчаного раствора в уровне подготовки под полы подвала (технического подполья).

Горизонтальную гидроизоляцию из 2 слоев гидроизола на битумной мастике по выровненной поверхности выполнять по всему периметру наружных и внутренних стен на отметке выше отмостки (и выше тающего весной снега).

Горизонтальную гидроизоляцию из слоя жирного цементного раствора состава 1:2 и толщиной 20 мм выполнять в уровне ниже пола подвала.

Вертикальную гидроизоляцию стен подвала, крылец, входов в подвал соприкасающихся с грунтом выполнить обмазкой горячим битумом за 2 раза.

Засыпка пазух фундамента

Обратную засыпку пазух непучинистым грунтом с тщательным послойным трамбованием производить после устройства цокольного перекрытия, выполнения кирпичной кладки всех стен до уровня низа окон первого этажа и засыпки грунта внутри здания до проектной отметки.

Роль фундаментных блоков ФБС в строительной сфере

Фундаментные бетонные блоки, будучи основой капитального строительства, активно применяются при возведении многоэтажных строений и стен подвалов, фундаментов ленточного типа и цоколей, преследуя немаловажную цель – передача нагрузки на основания естественного или искусственного происхождения. Это обязывает ФБС быть невероятно прочными, поэтому в качестве основного источника сырья выступает тяжелый железобетон.

Сфера использования ФБС

На сегодняшний день наиболее востребованными ЖБИ являются фундаментные блоки ФБС. В них нуждается практически каждое качественное возведение зданий независимо от назначения.

Общепринятое сокращение «ФБС» дословно обозначает фундаментные блоки стеновые.

Предназначение фундаментных блоков ФБС:

• изготовление фундамента многоэтажных зданий жилого и административного назначения, объектов промышленной инфраструктуры;
• строительство подвальных стен и подполов.

Технические характеристики блоков фундаментных ФБС. Маркировка и размеры

При осуществлении фундаментных мероприятий могут использоваться различные плиты с присущими им техническими параметрами.

Однако всю бетонную продукцию, независимо от класса и прочностных параметров, объединяют важные качественные параметры – высокая надежность и способность выдерживать огромные нагрузки, а выбор конкретного вида ФБС зависит от предполагаемой величины нагрузки, предназначения будущего строения и гидрогеологических условий.

Технические характеристики ФБС:

• прочность — 100 -110 кг/см;
• класс бетона по прочности на сжатие — В12,5(М150);
• марка по водонепроницаемости — W2, по морозостойкости -F200;
• плотность плит — 2400 кг/м3.

В целях дополнительного повышения прочности изделия нередко усиливаются арматурой. Подобные процедуры позволяют ФБС выдерживать колоссальные нагрузки.

пример фундамента из блоков ФБС ФБС блоки фундаментные таблица размеров фундаментных блоков ФБС гидроизоляция

С учетом размеров фундаментных блоков и несущей способности плиты дифференцируются на разные категории и обладают своей маркировкой, с помощью которой любой, даже непрофессиональный строитель может узнать класс бетонного изделия.

Цифровые обозначения в названиях помогают расшифровать размеры фундаментных блоков, указанные в дециметрах. Абсолютно все изделия производятся согласно общепринятым нормам и техническим условиям для типовых конструкций сборного типа. Типовые параметры позволяют подобрать подходящую плиту для абсолютно любого фундамента, минуя дополнительную подгонку.

Стандартный фундаментный блок имеет следующие размеры – 60 см х 30 — 60 см.

Впрочем, длина может варьироваться в пределах 60 см – 240 см. Считается, что такой стеновой блок обозначается ФБС 24-6-6.

Поскольку фундаментные плиты предназначены для перераспределения механических нагрузок на основание, то выбор размеров напрямую зависит от общей величины предполагаемой нагрузки вышележащего объекта и определяется исключительно на основании расчетов. При этом хочется отметить, что соображения экономии здесь совершенно не уместны, ведь в случае выбора фундаментного блока меньшего размера Вы рискуете серьезно помешать нормальной эксплуатации здания.

Следует отметить еще тот факт, что разные заводы-производители могут заявлять разные цены на готовые изделия одинаковых размеров.

Это вполне объяснимо особенностями технологии изготовления, в частности различными методами сушки блочных изделий.

Если возведение объекта должно быть выполнено в сжатые сроки, то ФБС изготавливаются с использованием ускоренной сушки, так называемого пропаривания. Цена на подобные изделия, конечно, значительно превышает средний ценовой уровень.

Виды фундаментных блоков ФБС

Принято различать следующие блочные изделия:

ФБС – фундаментные стеновые блоки, как мы уже упоминали ранее.

ФБВ – плиты, оснащенные специальной выемкой для более легкого монтажа. Считаются наиболее оптимальным вариантом для устройства инженерных коммуникаций. Их предназначение помимо укрепления фундамента – удобное размещение трубопровода и кабельных систем.

ФБП – блоки пустотные. Характеризуются уменьшенной массой, оптимальными шумо- и теплоизоляционными параметрами. Приобретая пустотные плиты, Вы сможете существенно сэкономить на транспортировке и установке благодаря сниженному весу.

Технология производства

Сырьем для создания качественных плит является керамзитобетон, силикатный или тяжелый, морозостойкий бетон. Процесс получения основан на применении различных технологий, придающих готовым изделиям требуемую твердость, — это процедура просушки и пропарки. Последний способ предполагает принудительное просушивание для достижения нужной твердости.

Сегодня часто можно услышать спор о том, какой же метод отверждения считается наиболее эффективным, однако специалисты с уверенностью могут сказать, что способ отверждения никак не сказывается на качественных и эксплуатационных параметрах готовых изделий, а скорее связан со срочностью заказа.

Главным условием для изготовления ФБС высокого качества является использование качественного бетона. Производство происходит в строжайшем соответствии с технологией и обязательным контролем качества на каждом этапе процесса.

При изготовлении используется специализированное оборудование:

1. обычные и виброформы,
2. погружные и глубинные вибраторы,
3. бетоносмесители.

Технология получения фундаментных блоков ФБС включает в себя несколько этапов:

1. Приготовление смеси из цемента, воды и заполнителя в строго установленной пропорции. Для смешивания применяется бетономешалка принудительного типа;
2. Процедура вибропрессования, предполагающая загрузку смеси в формы, уплотнение его с использованием глубинного вибратора и выемка готовых плит спустя сутки.
3. Набор прочности. Для набора первоначальной прочности готовые изделия покрываются пленкой, периодически поливается водой. Набор отпускной прочности происходит в течение 7 дней, и лишь после этого продукция готова к продаже и применению в строительных целях. Набор 100% прочности осуществляется за период 28 суток.

Плюсы и минусы фундамента из ФБС блоков

Благодаря установке ФБС блоков, удается быстро закончить закладку основания. Фундамент относят к ленточному способу укладки. Вариант не всегда подходит. При нехватке бюджетных средств на аренду дополнительной строительной техники, метод будет нецелесообразным, лучше обойтись заливкой простой бетонной основы.

Основа

Описание ФБС

Производство ведется путем заливки бетонного раствора в формы. Перед заливкой детали армируют арматурными прутьями. Бетонные изделия большого размера, при монтаже сооружения нагрузка равномерно распределяется по всей длине фундаментного основания.

Производство

ФБС по прочности не уступает монолитному основанию дома, иногда даже превосходит.

Конструкции бывают:

1. Ленточные.
2. Колонные.
3. Массивные.

Изделия производят по одной технологии. Проверяют на прочность, надежность.

Основные плюсы основания из ФБС

Преимущество — изделие из бетона произведено по государственному стандарту, отвечает требуемым параметрам, техническим характеристикам.

Проводя сравнение ФБС сооружений с заливным фундаментом, можно сказать следующее.

Приступая к самостоятельной заливке фундамента: при отсутствии вибратора, арматурного прутка для усадки бетона, заполняющего пустоты; при несоблюдении пропорций бетонной смеси; использовании дешевого щебня, песка, содержащего много глиняной породы – конструкция фундамента не может быть надежной, отвечающей строительным требованиям.

Вибратор

Основание имеет хорошее качество материала. Состав смеси, изготовление:

• Изготовление бетонных конструкций подразумевает применение гранитного щебня, мытого речного песка с минимальным содержанием глины. Глина в речном песке может привести к растрескиванию бетона при морозах.
• Замешивание бетона производится в бетономешалках. Необходимо соблюдать пропорции. Подача готового раствора осуществляется в виброформы. Дополнительно используются вибраторы для усадки бетонной смеси.
• Контроль соблюдения геометрической формы изделия. Заготовки проходят этапы увлажнения. Строго в срок снимается форма.

Процесс изготовления – полное соблюдение технологии, в качестве выходящей продукции можно быть уверенными.

Минусы основания из ФБС

Недостаток — материал дает усадку, но это в основном касается почв, которые подвержены температурному влиянию.

Конструкцию можно считать сборной, элементы каркаса могут вести себя независимо. Многие мастера справляются с проблемой. Для полного исключения фактора рекомендуется заливка ленточного фундамента. Удается равномерно распределить давление блоков на поверхность.

На швах конструкции, по основанию сооружения необходимо проводить гидроизоляцию. Для установки блоков ФБС на место необходимо использовать строительную технику.

Перед закладкой необходимо провести инженерно-геодезические работы.

Ленточный фундамент: изготовление подушки, укладка первого ряда

Правила построения фундамента

Когда песчано-щебневая подушка будет готова, приступаем к заливке бетонного основания (около 2 см толщины). Оставляем на сутки, чтобы придать прочности основанию.

Можно в качестве альтернативы применить подушечные блоки. По форме они отличаются от ФБС плоской конструкцией. Монтаж фундамента начинается с углов. При стыковке блоков, необходимо сильно прижимать. Межшовные соединения, для предотвращения сквозняков, промазываются штукатурной смесью.

Начиная укладку первого ряда, убедитесь в горизонтальности строения.

Укладка следующих рядов

Установка второго, следующих рядов, проводится также, как при укладке кирпича. Вертикальные швы не должны совпадать. Желательное расположение – по центру изделия нижнего ряда. Следите, чтобы крайние угловые блоки укладывались внахлест.

Заделка швов цементно-песчаным раствором обязательна. При установке рядов, следите за уровнем вертикальной, горизонтальной поверхности, чтобы избежать перекосов строения. Укладывается внешняя часть конструкции, затем внутренняя (перегородки).

Процесс

Особенности монтажа

Укладка производится при помощи — автокрана. Бетонная смесь должна соответствовать марке М-100. Чтобы уложить один блок, необходимо около 15 литров состава цементно-песчаного раствора.

Чтобы постоянно не прикладывать уровень при укладке каждого блока, натяните шнурок от угла до угла сооружения.

Чтобы упрочнить конструкцию, после укладки последнего ряда заливается бетонный пояс с обязательным армированием. Слой — 20-30 см, армирующее железо — 10-мм прутья.

Армопояс необходим, чтобы обезопасить строение от усадки. Некоторые мастера утверждают, что армирование не требуется, правильно уложенные блоки распределяют нагрузку. Практика показывает обратное.

Сооружение с верхним армирующим поясом

Армирующий пояс заливается с соблюдением технологических процессов. Требуется:

• Установить опалубку по периметру фундаментных блоков.
• Внутри опалубки укладывается армирующий слой (вяжется армирующая сетка).
• Заливается бетонный раствор.

Спустя сутки, конструкция готова. Снимается опалубка. Требуется просушка армирующего слоя. На это может уйти от двух недель до месяца.

Изготовления армопояса требует сил, но просто для понимания. Можно провести работу самостоятельно. Нужно соблюдать инструкцию.

Устройство гидроизоляции

Гидроизолирующий слой – обязательный этап. В качестве гидроизоляции применяется жидкая мастика. Наносят на внутреннюю, внешнюю часть стен. Если регион щедр на выпадающие осадки, требуется дополнительно усилить гидроизоляционный слой прокладыванием рубероида. Повысит качество гидроизоляции, предотвратит попадание влаги на ФБС.

Небольшое заключение

Фундаментные ФБС блоки – хорошее средство для укладки оснований под здание. Изделия много весят, но если есть средства для найма строительной техники, фундамент будет быстро установлен. Основа отличается большей надежностью, превосходит по прочности многие аналогичные строения.

Разновидности фундаментных блоков

Самый распространенный вид – сплошной бетонный фундаментный блок,  обозначаемый буквами ФБС. Его используют для установки под наружные и внутренние несущие стены.

Все виды фундаментных блоков делятся на три основных типа:

• монолитные (ФБС) – это сплошные бетонные блоки со стальной арматурой, они наиболее прочные из всех видов;
• монолитные с пазом (ФБВ) – они также выполнены из армированного бетона, но имеют специальные вырезы, предназначенные для прокладки различных видов коммуникаций;
• пустотелые (ФБП) – имеют полости внутри. Они наименее прочные и для возведения фундамента почти не используются. Могут использоваться только пи строительстве легкого каркасного или деревянного дома.
• блоки-подушки (ФЛ) —  имеют вид трапеции. Укладываются на подготовленное основание и служат для увеличения несущей способности фундамента.

Распространенные ошибки при укладке блоков

Эта информация направлена в первую очередь новичкам, чтобы акцентировать их внимание во избежание опасных ситуаций.

Некоторые рекомендации по укладке ФБС

Не следует пренебрегать гидроизоляцией, которая будет предохранять бетон от разрушения под действием попадающей влаги. Для этой защиты используется рубероидное покрытие или тщательное битумное промазывание основания со всех сторон. Для утепления выбирается экструдированный пенополистирол или пенопласт, которые наклеивают снаружи и внутри.

Вышерассмотренная технология применяется чаще всего для мелкозаглубленного фундамента из ФБС. Если материал нужно уложить в пучинистый грунт, будет правильно делать монтаж по такой схеме:

• траншею копают на 0,4 м;
• на дно укладывают подушку твердого щебня и песка толщиной 0,3 м;
• монтируется арматура и сверху заливается раствор высотой 0,1 м;
• после застывания стяжки размещают промазанные битумом блоки;
• сверху делают еще один армирующий бетонный каркас.

Иногда в целях удешевления строительства легких сооружений без подвала и при необходимых почвенных условиях допускается «прерывистое» основание. Суть его заключается в размещении ФБС на расстоянии друг от друга в 0,7 м, но не больше. Экономия материалов при этом достигает 20 %. Но данная схема годится только для одно- и двухэтажных зданий.

Стандарты

Все технические характеристики ФБС также регламентируются ГОСТом.

Кроме габаритов, в стандарте указывается масса блока. Этот показатель определяет плотность бетона, а также вес, знание которого необходимо для погрузочных работ, транспортировки и укладки.

Размеры и масса должны быть в соответствии. Отклонение допустимо, но незначительное. Так, предельно допустимое отклонение длины не должно превышать 13 мм, ширины и высоты – 8 мм.

Если вес, установленный стандартом для конкретной модели, существенно отличается от оригинала, значит, блок имеет недопустимые внутренние пустоты, что понижает его прочность. Такие модели нельзя использовать для строительства несущих конструкций.

Там же указывается, для строительства каких сооружений пригоден тот или иной вид. Например, используя знания стандарта, можно точно рассчитать, какой глубины должен быть фундамент для одноэтажного дома.

Для производства любого вида фундаментного блока должен применяться бетон высокой плотности.

Его класс обуславливает прочность ФБС:

• Т – тяжелый бетон, плотность около 2400 кг/куб. м;
• П – керамзитовый бетон, плотность 1800 кг/куб. м;
• С – силикатный бетон, плотность 2000 кг/куб. м.

Все характеристики производители обязаны указывать в маркировке. Например, если в ней указано ФБС-24-4-6 т, значит, используется блок с параметрами 2380 х 400 х 580, при производстве которого использовался тяжелый бетон.

Кроме стандартных параметров, ГОСТ регламентирует такие, как морозостойкость и теплопроводность.

Для тех, кто несведущ в сфере строительных материалов, необходимо пояснить, что чем выше коэффициент теплопроводности, тем меньше тепла удерживается. Такие блоки требуют утепления.

Показатель морозостойкости ведет себя наоборот. Чем больше коэффициент, тем выше сопротивление материала к заморозке.

К другим параметрам, которые оговариваются ГОСТом, относятся пожароустойчивость и водонепроницаемость.

Виды фундаментов с применением блоков

Столбчатый фундамент

Этот вид основания похож по своей конструкции на свайный тип фундамента. Особенности такого фундамента заключается в том, что по периметру всего здания, а также внутри в местах прохождения несущих стен устанавливаются блочные столбчатые конструкции. Размеры таких бетонных опор обычно варьируются в пределах 40х40 см. Технологически на практике это выглядит так:

1. копается яма нужной глубины в зависимости от требуемой прочности фундамента;
2. утрамбовывается дно каждой ямы с целью предотвращения усадки;
3. укладывается слой песка толщиной в 5 см и щебня толщиной в 10 см;
4. на тщательно подготовленное основание укладываются блоки, образуя столбчатые опоры необходимой высоты.

Во избежание будущего перекоса здания необходимо использовать лазерный уровень или попросту натянуть веревку между двумя крайними столбами.

Столбчатые фундаменты, очень часто используются для возведения конструкций незначительного веса: щитовые дома, цветочные павильоны, торговые контейнеры и различные легкие деревянные сооружения.

Ленточный фундамент из блоков ФБС

Конструкции основания такого типа используются для возведения зданий значительных весов и размеров: от частных домов и особняков до многоэтажных небоскребов. В зависимости от несущей нагрузки используются блоки разных размеров. В большинстве случаев применяются блоки стандартных размеров:

• 300х780х580 мм;
• 400х1180х580 мм;
• 600х2380х580 мм.

Этапы устройства ленточного фундамента разделены на следующие шаги:

1. выкапывание траншеи или котлована для будущего здания;
2. трамбовка основания ямы;
3. засыпка слоя песка и щебня;
4. установка опалубки;
5. монтаж армирующего слоя;
6. заливка бетона;
7. демонтаж опалубки и установка гидроизоляции;
8. укладка блоков необходимого размера по периметру ленточного основания.

Именно заливка чернового подготовительного основания для фундамента является важнейшим моментом, пренебречь которым нельзя. Черновое железобетонное основание не позволяет тяжелым блокам ФБС проседать или смещаться в сторону каким-либо образом, что обеспечивает в дальнейшем целостность и долговечность надземной конструкции.

Инструкция по монтажу

Работы проводятся в четыре этапа:

1. Проектирование2. Земляные работы3. Установка4. Гидроизоляция

Стадию проектирования лучше доверить специалистам. В этом случае есть гарантия получить качественное и надежное основание, с учетом всех нагрузок и при этом подобрать плиты нужных характеристик.

ФБС выпускаются в нескольких модификациях:ФБС – – с пустотами для минимизации нагрузки на – с выемкой под – трапициевидные для установки нижнего ряда. Такая форма позволит немного распределить вес и уменьшить проседание.Для подъема блоков необходим кран

По требованиям ГОСТа блоки имеют маркировку, которая обозначает тип бетона:

Т – тяжелый. Смесь песка, цемента и щебня.П – пористый. Здесь наполнителем выступает керамзитобетон.С – силикатный. С добавлением извести.

На первом этапе проводятся стандартные земляные работы. Для этого роется котлован, глубиной ниже уровня промерзания земли. И насыпается песчаная подушка, толщиной 30-40 см. На этом этапе важно следить чтобы подушка была максимально ровной, чтобы в дальнейшем не получить перекосы при возведении фундамента.

Разметка площадки

Установка блоков проводится со смещением, чтобы получить связанную кладку.

Так как разделить ФБС практически нереально, пустоты, которые образовались между блоками, заполняют кирпичами и заштукатуривают. Кладку скрепляют цементным раствором не ниже М100.

Установка блока на гидроизоляцию и цементный раствор

В некоторых случаях сверху проводят армирование по принципу ленточного фундамента. Только в этом случае достаточно одного ряда прутьев.

Установка второго блока

После установки фундамента, получившуюся стену, со всех сторон обрабатывают специальной мастикой. Сверху выкладывают рубероид с напуском или мягкую кровлю для гидроизоляции.

Расчет и установка блоков

Швы между блоками ослабят прочность конструкции

Произвести все подсчеты не так сложно, как может показаться.

Для этого понадобится выявить объем возводимого основания и разделить на объем одного изделия.

Результат будет соответствовать нужному количеству материала.

По поводу этажности возводимой постройки можно не переживать. Прочности ФБС блоков хватит для того, чтобы выдержать пятиэтажное помещение.

Более важным критерием для такого материала является состояние почвы. Необходимо брать во внимание одну из особенностей блоков – их невысокую монолитность. В отличие от сплошного ленточного изделия блочный фундамент имеет швы, которые ослабляют конструкцию.

Перед тем как устанавливать блоки под фундамент, на дно траншеи понадобится залить монотонный бетонный пояс. Он возьмет на себя основную нагрузку, которая появится при замерзании или увлажнении грунта. Если фундамент здания высокий, рекомендуется использовать армопояс с интервалом через два ряда блоков.

Хорошая почва для блоков должна иметь большое количество песка и глубокое залегание воды. Эти критерии встречаются редко, поэтому зачастую блочный ростверк необходимо усиливать. Помимо армопояса каждый ряд блоков обрабатывается бетонной смесью с толщиной не меньше чем в 3 см. При этом марка бетона должна быть не ниже М 150.

Подготовка основания

Если возведение осуществляется на проблемной почве, для увеличения прочности под блоки предварительно устанавливают железобетонные фундаментные покрытия.

Установка фундамента из бетонных блоков

Очень крупные блоки придется монтировать с помощью техники

Согласно нормам, запрещено устанавливать бетонные блоки под фундамент, если дно ямы завалено снегом или залито большим скоплением воды.

Если размеры блоков ФБС для фундамента большие, их перемещение осуществляется при помощи подъемного крана.

Первым делом блоки монтируют в углах фундамента и точках соприкосновения внутренних стен. Они служат в качестве монтажных маяков.

При помощи нивелира проверяется правильность размещения, между изделиями натягивают шнур и по нему устанавливаются промежуточные блоки. В участках, где планируется проводка, оставляются отверстия нужных размеров.

При приобретении блоков для дома рекомендуется запросить у продавца сертификат соответствия. Эта бумага гарантирует качество изделия и полностью соответствует требованиям ГОСТ.

Как видно из статьи, фундаментные блоки можно использовать для возведения фундамента и стеновых конструкций. Даже маленькие по размеру изделия отличаются высокой прочностью и качеством, а их срок эксплуатации действительно впечатляет.

Как укладывать ФБС

В любом ряду укладка начинается с углов. Затем выставляются блоки в местах отвода простенков. Их называют маяковыми, и по ним потом равняют все остальные. Проверяется вертикальность их выставления, при необходимости вносятся коррекции. Чаще всего блок необходимо снова приподнять, сдвинуть и поставить на место.

После того как выставлены маяковые элементы, натягиваются причалки — шнуры, по которым ориентируются при установке следующих блоков. Они отмечают границы стены, причем так, чтобы ФБС стояли симметрично относительно середины блока ФЛ (блока-подушки). Предельно допустимое отклонение — 12 мм. Все последующие ряды блоков тоже выставляться должны ровно над серединой.

При укладке блоков необходимо следить за тем, чтобы они укладывались один над другим без большого смещения

Шнуры удобнее натягивать в 2-3 мм от боковых поверхностей маячных блоков. Так проще будет выставлять. Промежуточные блоки выставляются начиная с самых больших: сначала ставят все длиной 2,4 метра, потом 1,2 и затем — 0,9. Правильность их установки проверяют относительно разметочных шнуров, вертикальность — отвесом.

Как подобрать размеры блоков ФБС

Определить сколько блоков нужно на ваш фундамент, можно путем подбора. Самостоятельно сделать это можно на плане, нарисованном в масштабе. На плане вы размечаете каждый блок в том же масштабе.

Выбирают размеры блоков для фундамента из ФБС, исходя из простого правила: для повышения прочности конструкции использовать нужно самые большие размеры блоков. Потому сначала прорисовываете установленные в углах блоки 2,4 метра, потом, если они помещаются, рисуете их в местах примыкания простенков. Между ними тоже ставите самые большие блоки, которые там могут поместиться. Там, где они уже не становятся, ставите меньшего размера. Если остаются какие-то промежутки, в которые не помещается даже самый маленький блок (0,9 метра), нестрашно — эти промежутки заполняют кирпичной кладкой.

Два типа сборных ленточных фундаментов из ФБС — с подушкой и без (мелкозаглубленная лента)

Аналогичным способом прорисовываете второй ряд, не забывая о смещении швов. Если нужно, таким же способом прорисовываете третий. Затем считаете необходимое количество блоков каждого размера. Полученный план не выбрасывайте: вам он пригодится при монтаже сборного фундамента уже на площадке.

Раствор для кладки ФБС

Для кладки фундаментных блоков используется стандартный цементно-песчаный раствор марки М-100. Его можно получить используя разные матки цемента и количество песка:

• на 1 часть цемента М300 берут 2,5 части песка;
• на 1 часть цемента М400 песка идет уже 3 части;
• при использовании М500 песка досыпают 4 части.

Сначала перемешивают сухие компоненты до получения однородного состава и цвета. Затем постепенно добавляют 0,5 части воды. Если раствор получается слишком густым, воду понемногу небольшими порциями доливают. Консистенция должна быть, как у густой сметаны: не комком, но и не течь.

Не старайтесь увеличить количество цемента. Это не только не повысит прочность бетона, как ожидаете, а намного ее снизит. Для набора крепости бетону необходимо строго определенное количество заполнителя (в данном случае песка) и воды. При недостатке того и/или другого его прочность будет ниже. В самом плохом случае он будет трескаться и крошиться.

Укладка блоков

Учитывая большие размеры и вес блоков, при возведении не обойтись без автокрана и хотя бы 3–4 помощников, которые нужны для контроля правильной установки блоков на их места.

Перед установкой блоков нужно подготовить цементный раствор (марка М 100) из расчёта 10–15 л раствора на один блок.

Блоки укладывают в таком порядке:

1. Сначала ставят блоки по углам постройки.
2. Между ними натягивают верёвки, для облегчения кладки.
3. Укладывают блоки по уровню.
4. Швы между блоками заполняют раствором.
5. Для первого ряда лучше использовать блоки несколько больших размеров или плоской формы – это придаст устойчивости фундаменту.
6. Каждый следующий ряд укладывают в направлении, противоположном предыдущему.
7. Между рядами ложится слой раствора (1.5 см).
8. Принцип укладывания блоков схож с кирпичной кладкой: швы предыдущего ряда накрываются блоками следующего.
9. Сначала выполняют наружные стенки фундамента, а после – внутренние перегородки.
10. Если между блоками остаётся небольшая щель, её можно заполнить бетоном или кирпичом, нет необходимости резать блок, подгоняя его под размеры щели.

Гидроизоляция

Для качественной гидроизоляции постройки необходимо наличие правильной дренажной системы вокруг фундамента.

Гидроизоляция непосредственно фундамента нужна в двух целях: предотвращение проникновения влаги в конструкцию дома из фундамента (делается на горизонтальной поверхности фундамента) и предотвращение проникновения влаги в фундамент из почвы и окружающей среды, чтобы бетон не разрушился при замерзании этой влаги. Поговорим о второй.

Её делают многими способами:

• обмазка — для этого применяются битумные, полимерные и эпоксидные мастики;

  При обмазочной гидроизоляции расплавленный битум кистью наносится на бетонные элементы фундамента

• напыление жидкой пластиковой массы (полиуретана) — самый дорогой, но и очень действенный способ;

  Напыление полиуретана — самый дорогой, но и очень действенный способ

• оштукатуривание — для него применяются особые штукатурные смеси с пластифицирующими добавками;

  Оштукатуривание фундамента самый трудоёмкий способ

• оклейка — плёнками (на полимерный клей) и мембранами и стеклоизолом (они бывают самоклеящиеся).

  Оклейка фундамента гидроизоляцией выполняется внахлёст

Оклейка, как правило, совмещается с обмазкой мастикой до и после оклейки. Если оклейка многослойная, между её слоями прокладывается сетка, которая используется при обычном оштукатуривании.

Расположение слоёв при оклейке должно быть только вертикальным; вертикальный нахлёст не должен быть меньше 10 сантиметров, горизонтальный — не меньше 30, и оклейку надо производить снизу.

Укладка, монтаж: пошаговая инструкция

В работе не обойтись без:

Строительство основы для недвижимого объекта выполняется по определенным этапам. На примере частного жилого дома вот как сделать правильно:

1. Размечаем линии для установки и предварительной обработки участка фундамента.
2. Для этого нужны колья и обычная светлая нить.
3. Там, где линии разметки пересеклись, необходимо выбить арматурные стержни. По их расположению вымирают отвес (горизонт).
4. Закапываем траншеи, предварительно очистив их верхнего плодородного слоя. Глубина любой траншеи должна определяться уровнем промерзания.
5. Обустраиваем подушку. Просыпаем утрамбованную траншею песком и щебнем. Лучшая подушка для глинистого участка — это комбинация песок плюс щебень плюс песок.
6. Увлажняем подушку и трамбуем.
7. Поверх нее необходимо залить тонкий бетонный слой ( достаточно 3 сантиметров). Ждём затвердевания. Пролив бетоном не делают, если предусмотрена кладочная сетка поверх подушки.
8. Начинаем монтаж. Блоки укладываем с точек, обозначенных арматурными прутами. Пруты, как правило, выставляют на углах.
9. Начальный первый ряд — это блок плоский ФБС. Он снижает усадку. Блоки необходимо закрепить раствором. Для этого заливаем смесь в пазы и стыки.
10. Первый уровень необходимо проверить на горизонт.

Как укладывать дальше:

1. Каждый последующий ряд требует перевязки.
2. Приведем аналогию с кирпичной кладкой — различий минимум. Вертикальные швы, которые находятся в центре нижних блоков, должны перекрываться элементом, устанавливаемым сверху.
3. Углы заслуживают большего внимания. Там необходимо соблюдать перехлёст. Допустим, крайним остался правый бок. Следующий слой или уровень должен начинаться с левого блока.
4. Прослеживаем толщину щелей между строительным материалом. И плотно заполняем цементным раствором, подкрепляя стыки осколками кирпича или бетона.
5. Не забываем и про ростверк. Необходимо просушивать не менее 4 недель.

Блочный фундамент для дома на сильно пучинистых грунтах

Для защиты дома от деформаций, вызванных воздействием сил морозного пучения грунта, подошву фундамента обычно закладывают на глубину промерзания грунта. Но есть и другие варианты устройства фундаментов на пучинистых грунтах.

Малозаглубленный теплоизолированный фундамент для дома на пучинистом грунте

Современное решение в домах без подвала на пучинистых грунтах

— это устройство мелкозаглубленного теплоизолированного ленточного фундамента.

Идея устройства этого фундамента состоит в том, что пучинистый грунт возле фундамента защищают от промерзания и он перестает зимой пучиниться.

Для этого, фундамент и грунт вокруг утепляют слоем пенопласта или экструдированного пенополистирола.

Конструкцию несущей части теплоизолированного фундамента из кладочных блоков можно выполнить так, как описано ниже, для фундамента дома на слабо пучинистых грунтах.

Как утеплить фундамент и грунт, чтобы защитить его от промерзания, рассказано в статье:

Читайте: «Теплоизолированный мелкозаглубленный ленточный фундамент для пучинистых грунтов»

На не пучинистых, слабо пучинистых и даже средне пучинистых грунтах

мелкозаглубленный фундамент для частного дома можно сделать из кладочных материалов и без утепления грунта.
