Сваи-оболочки — технические характеристики

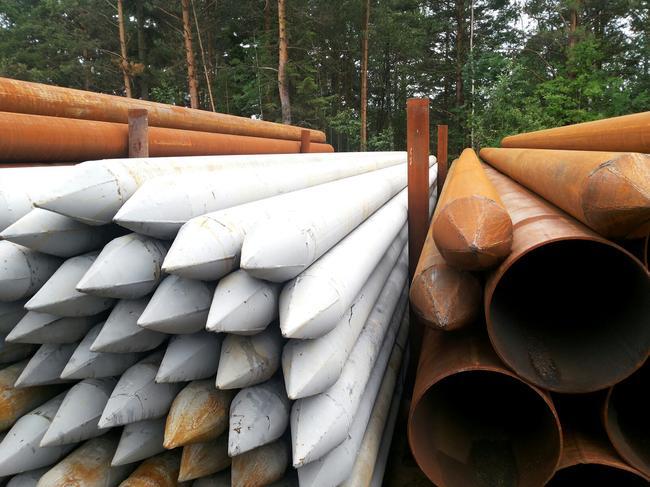

ЖБ забивные сваи

ЖБ свая представляет собой опору длиной 2-4 метра, изготовленную из бетона с применением арматурного каркаса. Она имеет квадратное сечение и заострённый в виде пирамиды наконечник. Чтобы создать из них фундамент под дом, каждая свая забивается в грунт при помощи специальной техники. Далее на опорах устанавливаются оголовки, выполняется обвязка и начинается строительство.

Преимущества фундамента из железобетонных свай:

1. Фундамент обходится в 3 раза дешевле, чем монолитный.
2. Несущая способность одной сваи составляет до 10 тонн.
3. Срок службы качественного ЖБ свайного фундамента заявляется до 150 лет.
4. Опоры не подвержены пагубному влиянию кислых почв.
5. Благодаря забивной технологии каждая свая оказывается на очень уплотнённом грунте.
6. Фундамент не боится грунтовой влаги.
7. Монтаж свай под один дом может быть выполнен за 1-2 дня.
8. Надёжность, позволяющая строить на слабых нестабильных грунтах.
9. Возможность строительства на участках с небольшим уклоном.
10. Основание фундамента находится гораздо ниже уровня промерзания грунта.

Недостатки железобетонных забивных свай:

1. Существуют ограничения по применению на просадочных грунтах.
2. Фундамент невозможно обустроить без спецтехники.
3. Сваи из ЖБ стоят дороже, чем стальные винтовые.

Несмотря на имеющиеся недостатки, фундаменты на ЖБ сваях очень распространены. В первую очередь, благодаря финансовой выгоде по сравнению с монолитными основаниями. Также забивной фундамент ценится за возможность круглогодичного обустройства, огромную несущую способность и долговечность. Ещё такие сваи целесообразно применять на проблемных участках, где верхние слои почвы не слишком надёжные, либо имеются перепады уровня.

Сваи забивные железобетонные (С, СК, СП, СО, СД, СЦ)

Какие бывают типы забивных свай?

От чего зависит марка бетона для производства забивных свай по водонепроницаемости и водостойкости?

Как маркируются забивные сваи? Как расшифровываются условные обозначения маркировки забивных свай?

Какая арматура применяется для производства забивных свай?

Правила нанесения маркировочных знаков на железобетонные забивные сваи. Какие показатели должны содержаться в основных надписях?

Как правильно хранить и транспортировать забивные железобетонные сваи?

Какие бывают типы забивных свай?

Ответ: Согласно ГОСТ 19804-91 сваи забивные делятся на следующие типы:

С – сваи железобетонные забивные квадратного сплошного сечения, цельные и составные, с поперечным армированием;

СК – сваи железобетонные забивные круглого сечения 400 — 800 мм, цельные и составные;

СП – сваи железобетонные забивные квадратного сечения с круглой полостью, цельные;

СО — сваи-оболочки железобетонные диаметрами 1000 — 3000 мм, цельные и составные;

1СД — сваи-колонны железобетонные квадратного сплошного сечения, двухконсольные, расположенные по крайним осям здания;

2СД – сваи-колонны железобетонные, расположенные по средним осям здания;

СЦ – сваи забивные железобетонные квадратного сплошного сечения, цельные, без поперечного армирования ствола, с напрягаемой арматурой в центре сваи.

От чего зависит марка бетона для производства забивных свай по водонепроницаемости и водостойкости?

Ответ: Марка бетона, из которого производятся забивные сваи, согласно требованиям

ГОСТ 19804-91 зависит от района строительства, значений расчетных температур наружного воздуха и режима эксплуатации. В то же время сваи забивные изготавливают из тяжелых бетонов, имеющих класс по прочности на сжатие не менее В15, марку по морозостойкости – не менее F150. Марка бетона по водонепроницаемости — W2 до W6, в зависимости от условий эксплуатации.

Как маркируются забивные сваи? Как расшифровываются условные обозначения маркировки забивных свай?

Ответ: Забивные железобетонные сваи маркируются в соответствии с ГОСТ 23009. Марка забивной сваи состоит из нескольких буквенно-цифровых групп, разделенных между собой дефисами:

Первая группа – обозначает тип сваи и геометрические размеры в дециметрах, для свай двухконсольного типа дополнительно указывается размер сваи от верха до консоли;

Вторая группа – порядковый номер варианта армирования для сваи с ненапрягаемой арматурой и класс напрягаемой арматурной стали для предварительно напряженной сваи;

Третья группа – дополнительные характеристики забивных свай, например, для составных свай – тип стыка (б – болтовой стык, с – стаканный стык, св- сварной стык), для свай типа СО – наличие наконечника ( обозначается буквой «н»).

Пример условного обозначения:

– свая квадратного сечения сплошная типа С, длиной 600 мм, размером поперечного сечения 300 мм с напрягаемой арматурной сталью класса A-V:

Какая арматура применяется для производства забивных свай?

Ответ: Для армирования забивных свай применяется:

в качестве напрягаемой продольной арматуры — термически и механически упрочненную стержневую классов Ат-V, Ат-VСК, Ат-IV, Ат-IVС и АТ-IVК, горячекатаную стержневую классов А-V и А-IV, арматурные канаты класса К-7, высокопрочную проволоку периодического профиля класса Вр-II;

в качестве ненапрягаемой продольной арматуры — стержневую горячекатаную периодического профиля классов А-III А-II и Ас-II; термомеханически упрочненную классов Ат-IIIC и Ат-IVС;

в качестве конструктивной арматуры — стержневую горячекатаную гладкую проволоку класса А-I; проволоку обыкновенную периодического профиля класса Вр-I.

Правила нанесения маркировочных знаков на железобетонные забивные сваи. Какие показатели должны содержаться в основных надписях?

Ответ: Маркировочные надписи должны соответствовать требованиям ГОСТ 13015.2. маркировочные надписи наносятся на боковую поверхность железобетонных изделий. Подразделяются маркировочные надписи на основные, информационные и монтажные.

Согласно ГОСТу, основные надписи должны содержать:

• марку железобетонной конструкции;
• наименование предприятия-изготовителя или зарегистрированный товарный знак изготовителя;
• штамп технического контроля.

Информационные надписи на забивных сваях должны содержать:

• дату изготовления продукции;
• массу конструкции.

Монтажные знаки состоят из изображений, указывающих на:

• место строповки железобетонной конструкции;
• верх конструкции;
• место опирания конструкции;
• установочные риски на конструкции

Как правильно хранить и транспортировать забивные железобетонные сваи?

Ответ: Хранение и транспортировка забивных железобетонных свай должна осуществляться согласно требованиям ГОСТ 13015.4. сваи должны быть уложены в горизонтальные ряды с одинаковой ориентацией торцов. Между горизонтальными рядами в штабелях должны быть проложены деревянные прокладки в местах захвата или рядом возле монтажных петель. При складировании круглых свай должны применяться специальные брусья, препятствующие скатыванию.

Высота штабеля не должна превышать его ширину более чем в два раза.

Погрузка и разгрузка свай должна производиться за подъемные петли или с помощью специальных захватных механизмов в местах, отмеченных монтажными знаками.

Популярные маркировки ЖБ свай

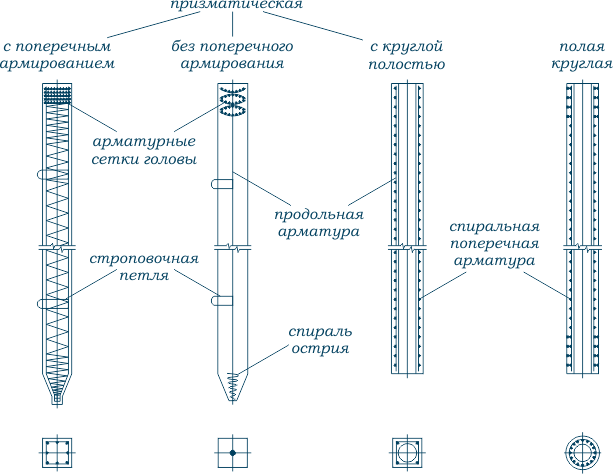

Железобетонные сваи квадратного сечения размером 30*30 см., исходя из конструкционных особенностей, классифицируются на три группы:

• Цельные сваи сплошного квадратного сечения;
• Квадратные сваи с круглой полостью;
• Составные квадратные сваи.

Маркировка свай зависит от их типа. Требования к маркировке приведены в нормативном документе ГОСТ №19804, согласно которому изделия со сплошным квадратным сечением маркируются как С100-30-7, где:

• С – забивная ЖБ свая квадратного сечения;
• 100 – длина конструкции в дециметрах (в данном случае – 10 м);
• 30 – сечения ствола, см;
• 7 – тип армирования конструкции.

Классификацию типов армирования вы можете увидеть в ниже приведенной таблице:

Рис. 1.1: Маркировка типов армирования свай

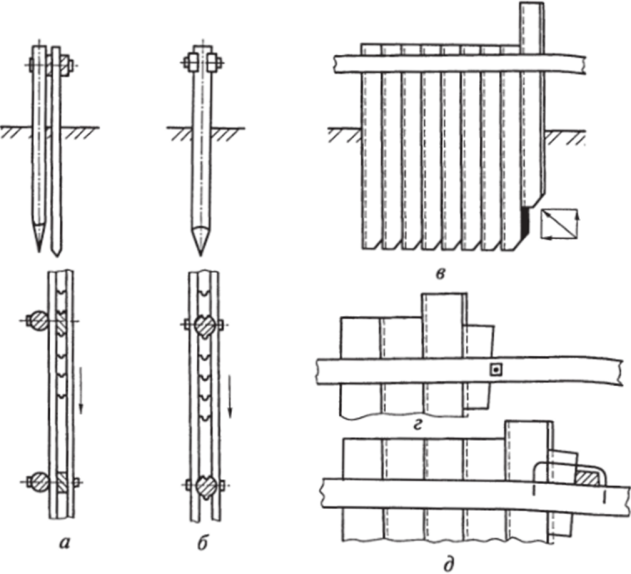

Рис. 1.2: Способы соединения составных свай

О видах

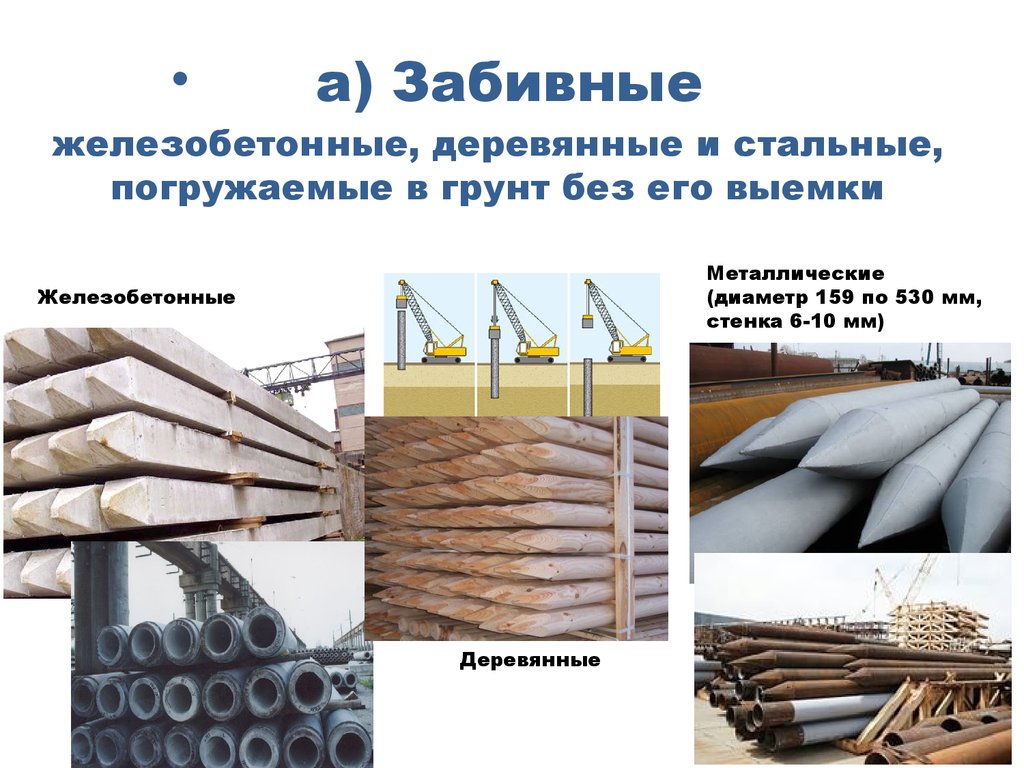

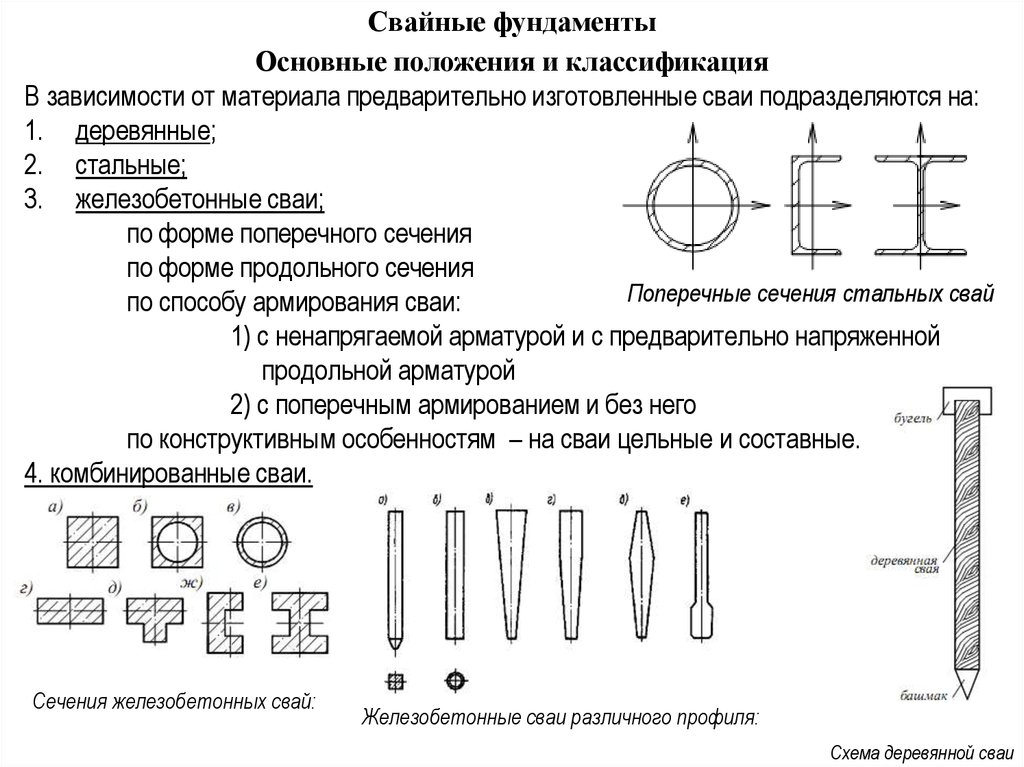

Железобетонные забивные сваи бывают нескольких видов:

• квадратного сечения;
• квадратного сечения с круглой полостью;
• круглого сечения и сваи-оболочки;
• сваи-колонны;
• сваи-столбы.

Рассмотрим каждый из этих видов более подробно.

Сваи квадратного сечения

Являются наиболее востребованными. Могут иметь сечение 20х25 или 40х40 сантиметров. В длину могут достигать двенадцати метров. Сваи такого вида контактны с грунтами любого вида. Больше того, их даже применяют при работе с текучими грунтами, но при этом после забивки сам столб должен возвышаться над линией грунта не более, чем на два метра.

Однако эксперты отмечают, что опорная основа свай должна опираться на несущий слой грунта повышенной плотности. А размещать столбы на вечномерзлом грунте, торфяниках и на илистой почве. Также квадратные сваи не используют для возведения гидротехнических сооружений.

Сваи квадратного сечения с круглой полостью

Являются самыми дешевыми видами среди прочих забивных свай. Применяют их практически так же, как и обычные квадратные сваи. Но при этом они имеют меньшую жесткость. Ввиду того, что этот вид свай внутри полый, их нельзя применять при сильных изгибающих нагрузках. Армирование у полых свай продольное и может выполняться как с предварительным напряжением, так и без него.

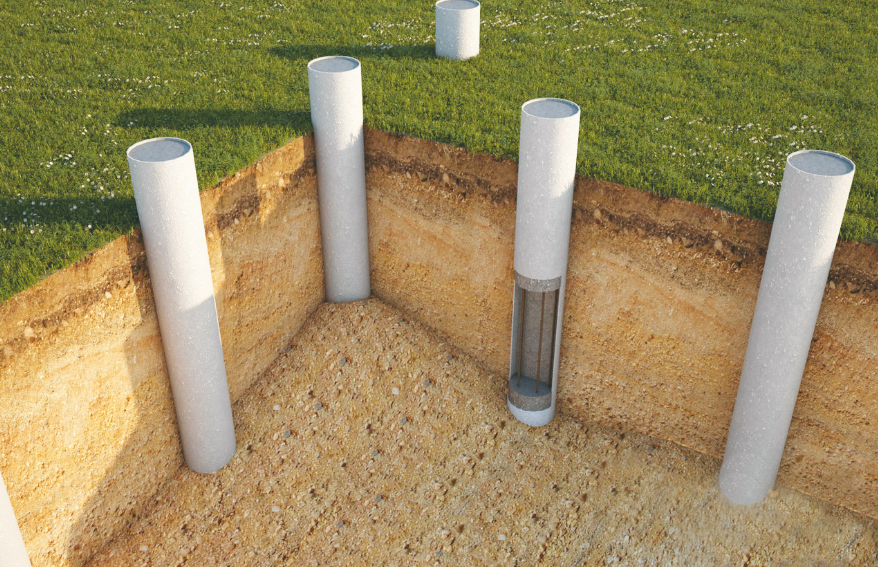

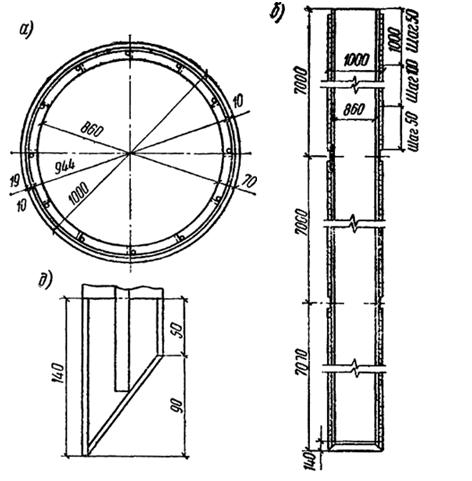

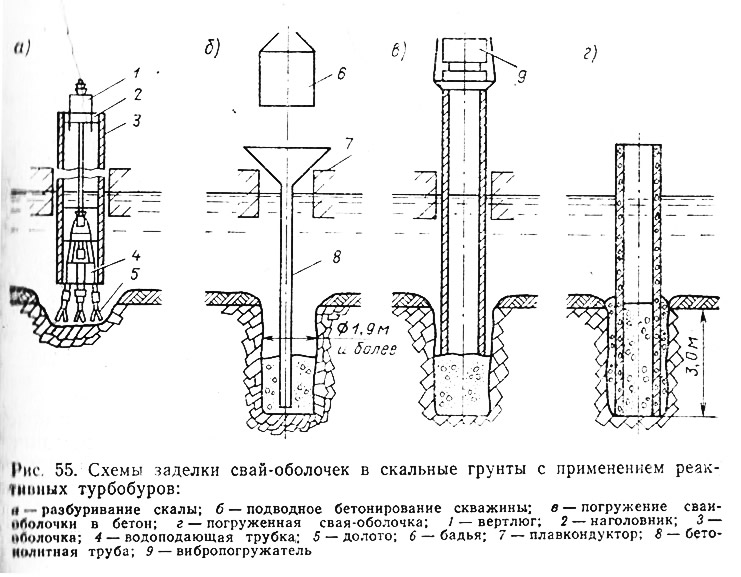

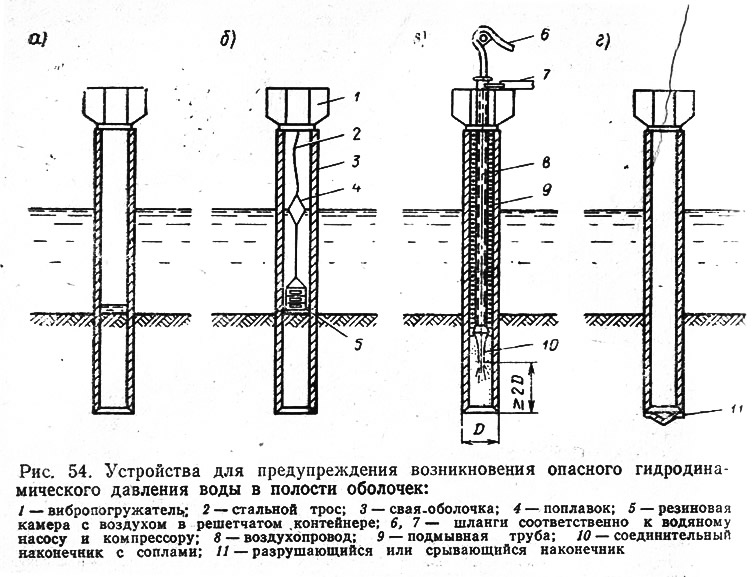

Сваи круглого сечения и сваи-оболочки

Представляют собой конструкции, диаметр которых колеблется от 80 до 300 сантиметров. Они бывают цельными или составными. У составных моделей длина может достигать сорока восьми метров. У свай-оболочек нижняя часть открыта. За счет этого при погружении столба полость заполняется грунтом. Это позволяет увеличить несущую способность свайного элемента.

Сваи-оболочки используются для наземного строительства в сейсмически опасных районах, где фундамент будет подвергаться сильному воздействию.

Сваи-колонны и сваи-столбы

Сваи-колонны практически ничем не отличается от обычных свай с квадратным сечением. Главное их отличие заключается в том, что в грунт они погружаются не полностью. Верхняя часть остается на поверхности и используется в качестве опорной колонны, которая будет удерживать потолок первого этажа строения. Применять сваи такого вида разрешается лишь на грунтах с нормальными условиями.

А вот сваи-столбы представляют собой цилиндрические конструкции с диаметром в 80 сантиметров. Длина таких свай может достигать двенадцати метров. Сваи-столбы погружают в скважины, которые пробуривают заранее. Их диаметр должен быть больше, чем диаметр самой сваи. Свободное пространство между грунтом и сваей обязательно заполняется бетоном.

Видео. Забивные Ж/Б Сваи. Или Как Построить Крепость! (надежный фундамент для дома 2018)

Как производится наращивание свай-оболочек?

Цельная свая-оболочка обычно имеет длину до 12 м. Поэтому нередки случаи, когда требуется нарастить сваи для достижения ими требуемого размера. Выполняться такое наращивание может двумя способами, каждый из которых успешно применяется на практике.

Рассмотрим оба способа:

• Наращивание сваи производится по мере того, как погружается на определенную глубину одна из ее частей. После наращивания первой части, таким же способом заглубляется вторая свая. Так происходит столько раз, сколько потребуется. Наиболее популярный способ соединения двух свай-оболочек представляет собой фланцевое соединение. На концах соседних свай крепятся металлические фланцы, имеющие отверстия для болтового соединения. Такой вид крепления является достаточно надежным и быстрым. Кроме того, обеспечивается высокая точность соответствия осей двух свай.
• Свая-оболочка наращивается заблаговременно, до начала погружения. Рассчитывается заданная глубина, а затем, по требуемым размерам, изготавливается монолитная конструкция. Между собой отдельные участки конструкции соединяются сварным швом. Поскольку работа требует точности, ее производят на специальных стендах. Все места сварочных стыков должны быть надежно изолированы. Обычно это обеспечивается промазкой таких мест битумной или полимерной мастикой. Такой способ менее затратный в плане расхода материалов.

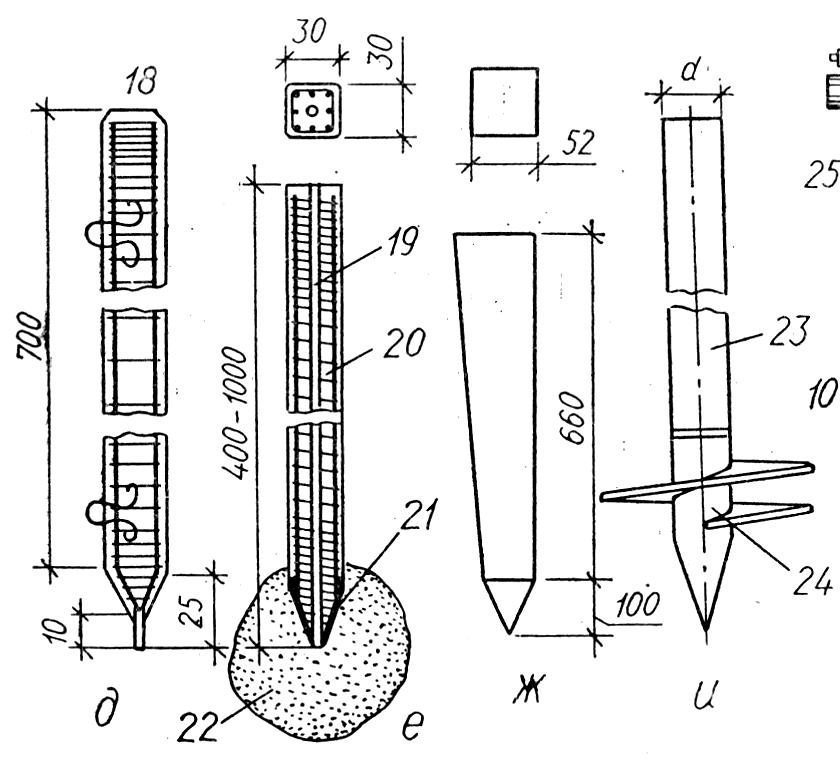

Железобетонные сваи

Этот вид фундаментов самый распространенный. Железобетонные столбы бывают монолитными и сборными. Делают их различной формы (квадратной, прямоугольной и др.). Размеры поперечного сечения могут быть от 22 см до 42 см, в зависимости от необходимой нагрузки на основание. Посмотрите видео, как устанавливают железобетонные сваи.

Для достижения нужных прочностных характеристик монолитный железобетонный столб обязательно армируют как в продольном, так и в поперечном направлении. В продольном направлении используют арматуру диаметром от 11 мм. При армировании поперек столба применяют проволоку диаметром 6мм и более. Ближе к концам свай шаг проволоки должен быть равным 60 мм, по центру 120 мм, а между этими точками можно увеличить расстояние до 220 мм. В продольном направлении концы арматуры собирают в пучок и заключают их в обойму. При усилении сваи применяют обычную и предварительно напряженную арматуру.

Диаметр арматуры, марку бетона, размеры поперечного сечения и глубину погружения сваи необходимо определять по расчету для каждого здания и сооружения отдельно. Территория строительства и характеристики грунтов являются важными критериями для выбора типа железобетонного столба.

Какой фундамент лучше: выбираем вместе Как выбрать и использовать набивные сваи Фундамент щитовой дома на винтовых сваях своими руками Диаметры буровых свай при расчете нагрузки

Критерии выбора

Тип, технические характеристики и размер забивных железобетонных свай выбираются исходя из особенностей конкретного проекта. При этом следует обратить внимание на следующие параметры:

• прочность ЖБ изделия (чем выше марка бетона – тем прочнее свая);
• предел прочности опоры на сжатие (зависит от типа каркаса и марки бетона);
• морозостойкость (F);
• влагостойкость (W);
• вес ЖБ сваи.

Примечание: сваи типа СП не допускаются к применению в сезонно-оттаивающем слое грунта вечной мерзлоты и в открытых водоемах, если уровень вода-среда склонен изменяться.
