Фундамент из блоков ФБС: назначение блоков, плюсы и минусы, монтаж

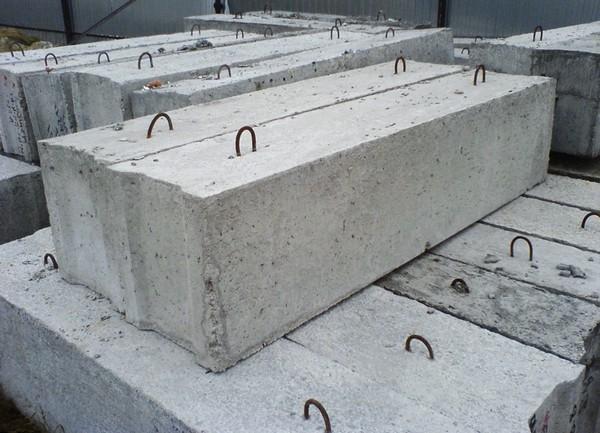

Бетонные блоки для фундамента

Бетонные блоки для фундамента марки ФБС почему-то всегда называют бетонными,хотя при их изготовлении применяется небольшое армирование.

Аббревиатура ФБС расшифровываются,как фундаментные блоки стеновые. Они предназначены для стен подвалов,потому что зачастую такой фундамент закладывают на глубину промерзания грунта или сразу с целью строительства подвала под зданием. Поэтому стены из блоков ФБС являются по совместительству и фундаментом и стенами подвала жилого дома или здания любого другого назначения.

Размеры бетонных блоков для фундамента

марка и размеры бетонных блоков ФБС

Строительная промышленность выпускает достаточно обширный сортамент блоков ФБС по толщине и по размерам.

По толщине фундаментные блоки выбираются в зависимости от толщины стены стен применение толщины блоков меньше,чем толщина стены,но не намного. Если сомневаетесь,то лучше выбрать шире,чем уже. Например, толщина будущих кирпичных стен дома будет 640мм,а блоки монтируются толщиной 600м. На 20мм с каждой стороны блока кирпичная кладка будет нависать.

А по типоразмеру при монтаже применяются вся номенклатура,потому что их укладка должна производится с перевязкой швов,а также в зависимости от размера фундамента.

Например, размер фундамента 9 м, значит в один ряд уместятся следующие блоки:

• ФБС24-6-6- 3шт
• ФБС12-6-6-1шт
• оставшиеся 600мм сделать монолиную вставку
• или есть другой вариант: вместо ФБС 12-6-6 взять ФБС9-6-6 2шт,тогда не нужно будет делать замоноличивание.

Таким образом ,обычно и рассчитывается количество и типоразмеры ФБС,в зависимости от размера фундамента и ширины стены.

Применение блоков ФБС в строительстве достаточное обширное:

1. ленточные фундаменты многоэтажных зданий
2. ленточные фундаменты малоэтажных домов с подвалом
3. ленточные фундаменты под баню или гараж
4. теплофикационные камеры при строительстве теплотрасс
5. надземные одиночные фундаменты для прокладки надземных теплотрасс

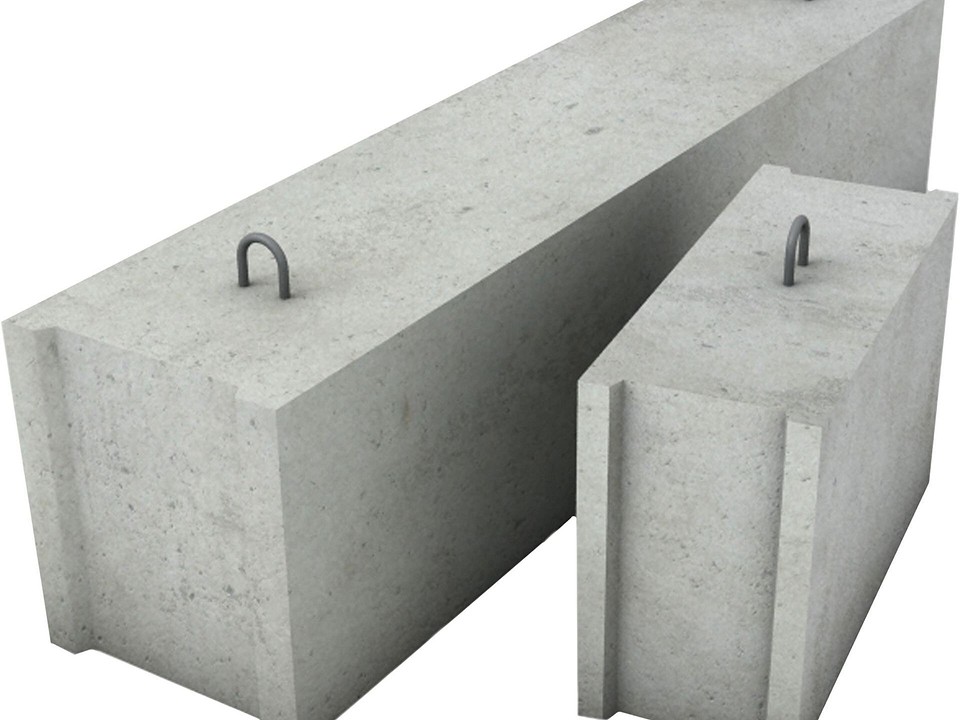

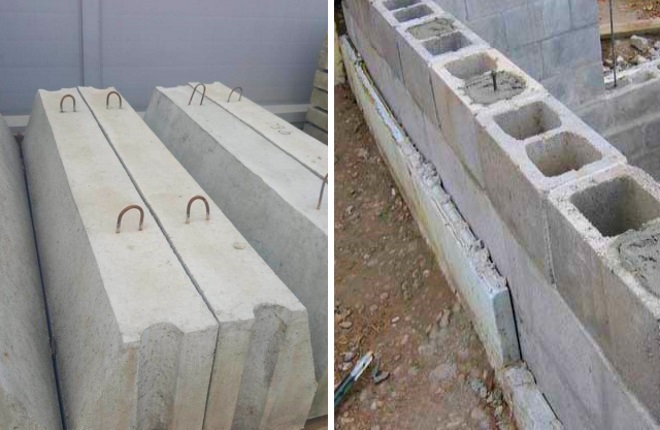

Что представляют собой блоки ФБС

Блоки ФБС для фундамента

Это бетонные изделия под аббревиатурой ФБС, что означает фундаментный блок стеновой, произведенные в заводских условиях, которые выпускаются в различных размерах, что позволяет оптимально подобрать необходимое количество для здания любого размера и форме его площади. Высота блоков стандартная и равняется 58 см, этого вполне хватит, чтобы сделать мелкозаглубленный фундамент из блоков фбс. Длина и ширина изделий подбирается в зависимости от толщины несущих стен возводимой постройки, но так, чтобы при их укладке сохранялась перевязка швов, если глубина подвальной части строения более одного метра.

Изготавливаются элементы сборного основания в трех вариантах в соответствии с ГОСТ 13579-78:

1. Стандартные стеновые, имеющие лишь выемку на торцах, которые принято назвать сплошными, маркируются они как ФБС.
2. Изделия, имеющие вырезы на верхней плоскости, позволяющие монтировать перемычки и прокладывать инженерные коммуникации в техническом подполье или подвале, маркируются как ФБВ.
3. Бетонные конструкции, обозначаемые как ФБП, предполагают наличие пустот в нижней части, предназначенные для устройства отдушин или проведения инженерных коммуникаций.
4. Изделия из бетона разного размера и конфигурации дают возможность собирать основание сооружения с минимальными физическими и финансовыми затратами.

Начало работ

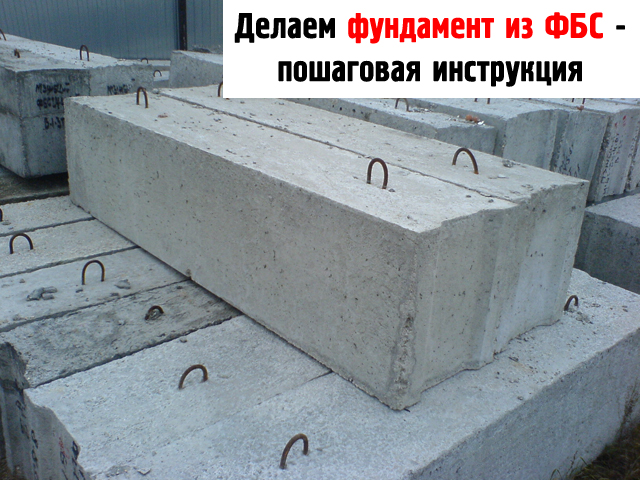

Когда монтируется фундамент из блоков фбс, пошаговая инструкция включает начальный этап куда входит:

• разметка будущего здания по осям;
• рытье котлована;
• зачистка дна;
• устройство песчаной подушки.

Устройство блочного фундамента

Разметка здания по осям должна производиться с использованием теодолита или нивелира, и заниматься подобной работой должен специалист. Котлован роется больших размеров, чем площадь постройки в плане, для удобства дальнейших монтажных работ. Грунт складируется в отвалы, в дальнейшем он будет использоваться в качестве обратной засыпки. Глубина котлована зависит от состава грунта. Фундамент из блоков фбс для глиняной почвы применять не рекомендуется. Но если другого варианта нет, следует копать котлован на глубину ниже уровня промораживания котлована в месте укладки бетонных элементов тщательно защищается и выравнивается по горизонтали, после чего устраивается песчаная подсыпка, если грунт сложный. Ширина песчаной подушки должна быть шире основания блока на 5-10 см с каждой стороны. Песок следует подсыпать слоями, каждый из которых нужно увлажнять и трамбовать.

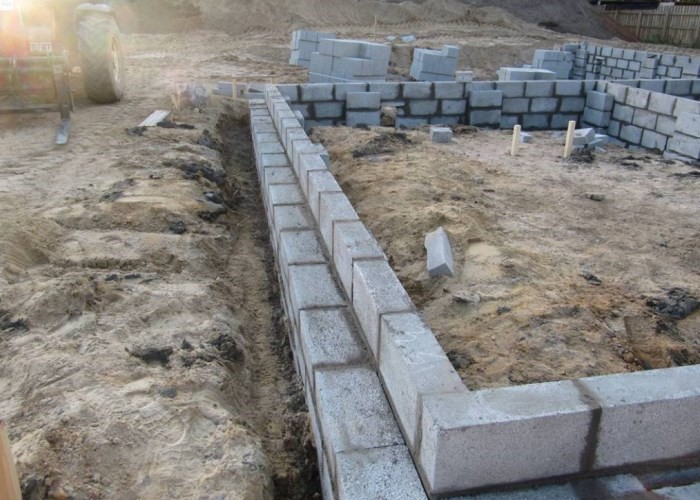

Монтаж блоков ФБС

Монтаж блоков ФБС для фундамента

При слабых грунтах, перед тем как делать фундамент из блоков фбс пошаговая инструкция рекомендует или уложить железобетонные подушки заводского изготовления, маркируемые ФЛ, или залить монолитную ленту из армированного бетона. Бетонные изделия опускаются в котлован при помощи крана за монтажные петли, предусмотренные для этой цели. Если петель в конструкции не предусмотрено, что может быть сделано по согласованию производителя и заказчика, тогда используются другие захватывающие приспособления.

Перед тем как укладывать блоки фбс по периметру, нужно вывести углы подпольной части будущего здания, выверяя их по горизонтали и вертикали. Точно так же, как делается при кирпичной кладке. Дальше все элементы укладываются с обязательной перевязкой стыков. Между собой бетонные изделия могу связываться проволокой или свариваться электросваркой. В ходе монтажа неизбежно образуются промежутки между блоками. Эти части закладывают красным кирпичом или заливают бетоном с установкой опалубки.

Чтобы пустот оставалось меньше, перед тем как сделать фундамент из блоков фбс, стоит потратить немного времени и нарисовать схему раскладки, с учетом их размеров.

Важно оставить отверстия между бетонными элементами для устройства отдушин, подведения инженерных трубопроводов, электрокабеля, если на участке нет ФБВ или ФБП. В противном случае придется применять отбойный молоток. Учитывая толщину этих элементов, подобная работа будет тяжелой.

Мы рассмотрели, как сделать фундамент из блоков фбс, но работы по устройству подземной части здания на этом не заканчиваются.

Последний этап

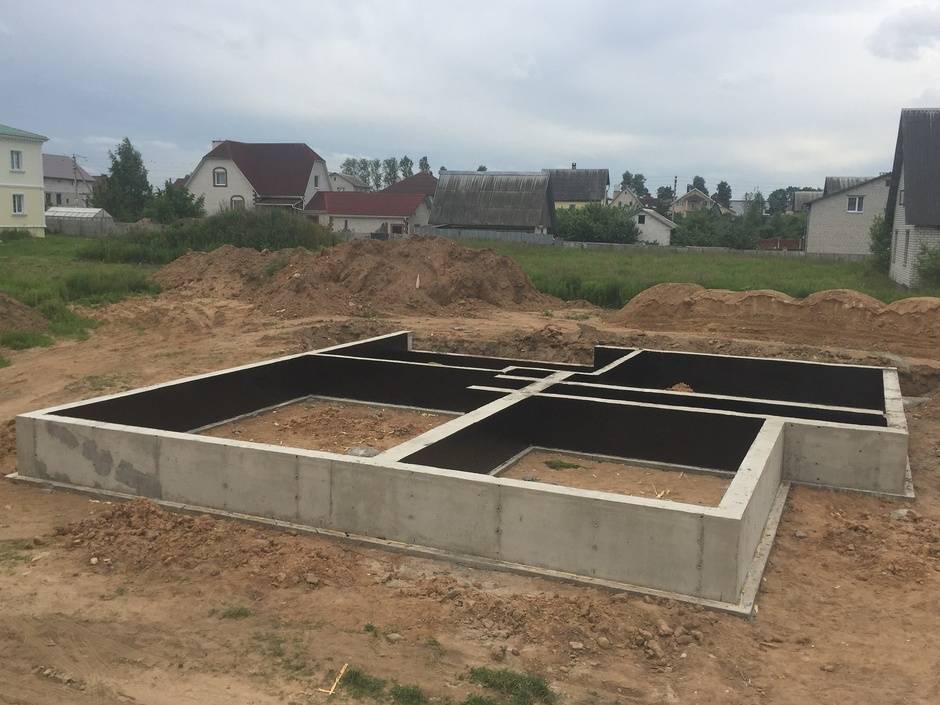

Гидроизоляция фундамента из блоков ФБС

Завершающим этапом будет проведение обмазочной или оклеечной наружной гидроизоляции стен подпольной части строения. Это следует сделать обязательно, учитывая, что между отдельными элементами остаются значительные щели, через которые не только грунтовая вода будет легко проникать в подвальное помещение, но и дождевая. Как было сказано выше, перед тем как укладывать блоки фбс, отрывался котлован и грунт складировался на бровке. Теперь, после того, как гидроизоляция готова, землю необходимо засыпать обратно, в пазухи основания дома. Засыпку производят также с послойным трамбованием. И конечной операцией будет устройство отмостки, которая предотвратит проникновение дождевой и талой влаги к стенкам подпольной части здания.

На этом краткое описание, как делать фундамент из блоков фбс, можно завершить. Выполнить подобную работу сможет каждый хозяин, если обладает нужными знаниями, опытом и несколькими помощниками. Если нет ни того, ни другого можно обратиться за помощью к специалистам.

Возможно, вам будет интересно: Как залить правильный фундамент для дома своими руками

Назначение блоков ФБС

Блочные конструкции изготавливаются из высокопрочного бетона (М100, М200) и монтажной арматуры. Торцевые стороны оформлены пазами, что делает соединения между элементами более прочными. Внутренность не имеет отверстий и пустот, поэтому блоки ФБС используются не только для возведения стен, но и фундаментов. Ассортимент блоков ФБС представляют изделия разных размеров: параметры длины – 900, 1200, 2400 мм; параметры ширины – 300, 400, 500 мм; параметры высоты – 300, 600 мм. Материал отличается морозостойкостью, прочностью и долговечностью, поэтому его можно использовать в качестве основы фундамента в любых регионах, даже с самыми суровыми климатическими условиями.

Плюсы и минусы блочного основания

Фундамент для дома из блоков – это, по сути, бетонная стена, но не монолитная, а имеющая соединительные швы. Из-за этих особенностей есть свои плюсы и минусы. Также корректно проводить сравнение с ленточными монолитами.

Таблица 2 – Преимущества и недостатки сборных фундаментов

Устройство фундамента под дом из блоков следует предпочесть монолитной ленте, если грунт строительной площадки обладает нормальными несущими свойствами и будут привлекаться к работам подрядчики. Сделать фундамент из тяжелых блоков ФБС можно только с использованием подъемных кранов либо лебедок с системой блоков.

Типоразмеры изделий ФБС

Фундамент из ФБС – одна из разновидностей блоков, технический регламент производства которых указан в ГОСТ 13579-78. Нормативный документ рассматривает материалы, характеристики конструктива и правила по транспортировке изделий. Сплошные блоки повышенной прочности выполняются из смеси на основе бетона 1,8 т/м3 по плотности. Чтобы построить блочный фундамент, применяют элементы нескольких типоразмеров:

• шириной от 30 до 60 см с шагом 10 см;
• длиной 9, 12 и 24 дм;
• высотой 30 или 60 см.

Блоки типа ФБС, из которых выполняется фундамент, фиксируются монтажной петлей или загибаются. Хороший вариант хранения – расположение на деревянной платформе толщиной 3 см. Укладка фундамента из блоков ФБС своими руками

Этапы строительства фундамента из блоков

Основных этапов всего три: подготовительный, непосредственная укладка блоков и гидроизоляция. Чем больше масштаб строительства — тем больше в составе этапов обособленных технологических операций.

Так, перед началом строительства следует подсчитать точное число блоков всех размеров, которые придется доставить на площадку и уложить. Для этого надо знать длину, толщину и высоту будущего фундамента. Как показывает практика, блоки сравнительно небольших размеров устанавливать легче.

При подготовке основания под фундамент из блоков вынимается достаточный объем грунта — для большого здания роют котлован. Потом основание выравнивается, туда насыпается гравий и песок, утрамбовывается — получается т.н. «подушка». Установка блоков отчасти напоминает кладку кирпича, только элементы гораздо больше. И без раствора не обходится — швы чем-то надо заполнять, соединяя блоки между собой.

Вкратце о кладке блоков

Есть правила укладки, их надо знать и выполнять. Например, начинать следует от углов здания и/или пересечений несущих стен. Первый ряд всегда укладывается на раствор — он должен быть плотным, но без гравия или щебня. Очень важна правильная перевязка в углах.

Гидроизоляцию делают резиной, смолой либо рубероидом. В процессе кладки рядов надо следить не только за совпадением швов, но и пространственной ориентацией конструкции — по маякам и уровню. Отклонение по горизонтали допускается не более 2 градусов, по вертикали — 3 градусов.

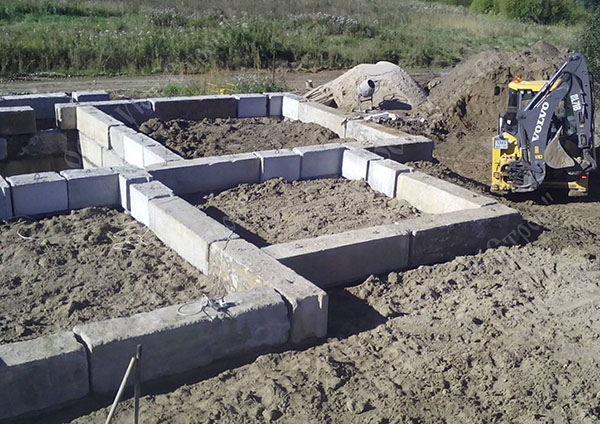

Установка ФБС блоков

В начале установки нового ряда устанавливают так называемый блок-маяк. Эти блоки устанавливают на углах и пересечениях. Обязательно вертикальные швы замазываются раствором. Если осталось пространство между блоками, то оно заливается бетоном. Последующие ряды устанавливаются на слой раствора, толщина слоя равна 1,5 см.

Как в любой кладке делается перевязка рядов, так и при установке ФБС блоков. Перевязка делается, как правило, через каждые 25-60 см. В практике количество рядов в таком фундаменте колеблется в пределах от 2 до 5.

Если нужно возвести фундамент из блоков ФБС под легкие постройки, такие как баня или гараж, то вполне хватит и одного ряда блоков.

Но при этом требуется усилить фундамент и произвести такие действия как:

• Сделать подушку из гравия и песка высотой в пределах 30 см;
• Изготовить армированный железобетонный пояс толщиной 10 см;
• Произвести гидроизоляцию блоков.

Само изготовление фундамента из блоков очень трудоёмкое, но при этом не сложное. При правильном построении такой фундамент прослужит очень долго, поскольку будет обладать большой прочностью.

Оценить статью и поделиться ссылкой:

Пошаговое возведение — быстро и просто!

Изначально нужно хотя бы элементарное геологическое разведывание, на основании которого и рассчитываются стены фундамента для каждого участка в отдельности.

Этап I. Выбор блоков для фундамента

Фундаментный блок строительный, или ФБС производят на заводах путем вибропрессования и используют именно для строительства фундамента. Чаще всего – это ленточный фундамент. Итак, какие должны быть размеры бетонных блоков для фундамента и как правильно их выбирать?

Для начала в обычной компьютерной программе заранее желательно сделать раскладку блоков – чтобы точно знать, как их нужно будет монтировать и вязать между собой. Так, первый ряд часто делают шириной 40 см, а уже два следующих – по 30 см. И уже только тогда, когда известны нужные размеры блоков и их количество, есть смысл ехать в магазин и заказывать их. Там же можно договориться о доставке монтаже, а для этого и машина, и кран должны быть свободны в один день по возможности.

При выборе таких блоков еще на складе изначально важно определить, где и в каких местах будет проходить коммуникация и как построить фундамент из блоков с учетом этих моментов – для этого они нужны будут со специальными отверстиями. Если об этом забыть, то в будущем придется их бурить, а это дополнительные затраты денег и времени.

Этап II. Подготовка котлована и разметка

Опытные строители советуют перво-наперво нарисовать схему площадки перед укладкой – подумать, где именно будет стоять кран, какие могут возникнуть сложности.

Далее, как обычно, снимается верхний плодородный слой. Для этих целей лучше нанимать экскаватор. Часть грунта специально оставляется для обратной отсыпки. А по краям котлована выносятся оси стен бани – колышками с леской.

А вот внутренний дренаж такого фундамента не обязателен – только когда нужен серьезный ремонт или протечки устранить не получается. В остальном же рекомендуется просто тщательно выполнить гидроизоляцию стен и пола в бане – и все.

Этап IIII. Изготовление подошвы

Если же при строительстве не делать забетонированную ленту-подушку, а класть блоки прямо на песок – тогда уже желательно использовать кладочную сетку. Именно она предотвратит в будущем образование нежелательных отверстий между блоками.

А потому необходимо раздобыть арматуру и привезти машину песка и машину щебня. Последнего желательно брать 20-40 фракции.

В подготовленном котловане теперь делается разметка для будущей подошвы. Обычной лопатой место для нее нужно выровнять строго по уровням, засыпать песком, щедро увлажнить и утрамбовать. Далее – все засыпается щебнем и снова трамбуется. И после этого уже строится опалубка и вяжется арматура.

Этап IV. Строительство опалубки

Для этого необходимо будет заранее приобрести минимум пол куба 25-й обрезной доски. Чтобы опалубка оказалась ровной, гидроуровнем заранее нужно ее выровнять и натянуть внутри самой опалубки шнур.

Арматуру для такого фундамента лучше брать марки Ф12, и вязать ее между собой. После заливки армированному поясу нужно осесть – а это вынужденный перерыв в работе минимум на две недели. Всего Для этого понадобится около сотни прутьев по 60 см и около 4-х по метру. Укладывать их можно как в четыре ряда, два снизу и два сверху, так и в три – треугольником. Проволоку для формирования каркаса брать лучше Д4 – ее уйдет до 10 кг. На изготовление одной только арматуры уйдет примерно дня два – и после этого можно начинать делать опалубку. Стандартная толщина армопояса – 20 см, а ширина – 30 см.

Этап V. Заливка подушки

На этом этапе понадобится миксер – именно он зальет бетоном подготовленную подушку для ФБС блоков. Далее она накрывается пленкой либо опилками и целую неделю сохнет, при периодическом смачивании.

Сами подушки, конечно, могут быть сборными – но чаще используют монолитные, такие, как у ленточных фундаментов.

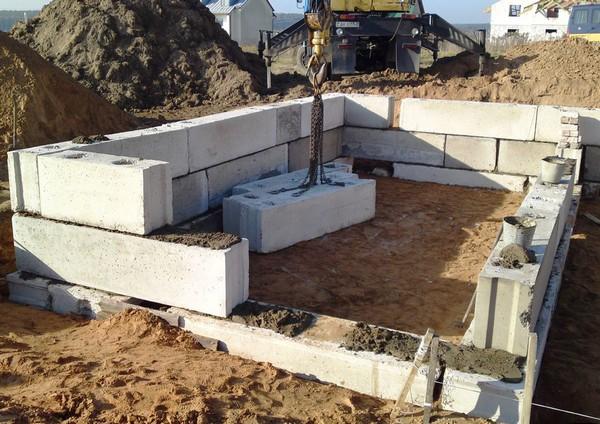

Этап VI. Монтаж ФБС блоков

Теперь заказывать нужно кран – он будет поднимать тяжелые ФБС блоки, а рабочие или подмога будут их поправлять.

Во время строительства лучше всего использовать кладочный раствор М100 – его придется расходовать от 10% до 20% от объема всех блоков, и многое здесь будет зависеть от качества блоков, планируемых зазоров и самой кладки.

Этап VII. Гидроизоляция фундамента

Наиболее проверенный в этом плане вариант – хорошая мастика. Всего уйдет около 4 банок мастики, и промазывать нужно один ряд с внутренней стороны будущей бани и два с внешней. Удобно – не нужно ничего заворачивать или греть.

К слову, некоторые строители на особо щедрых на осадки участках под низ блоков еще и стелют гидроизоляцию Бикрост.

Этап VIII. Изготовление армированного пояса

Что касается монолитного пояса, который кладется на ФБС блоки, а на него уже – плиты перекрытия, то далеко не все строители видят в этом какой-то смысл. Ведь получается, что так и блоки, и пояс, и плиты – это уже не монолитная конструкция, а части, которые как бы сами по себе. Считается, что пояс для плит перекрытия – это просто выдумка непрофессионалов. Ведь плиты и сами неплохо и равномерно распределяют всю нагрузку – достаточно только их класть на качественный раствор в несколько сантиметров, или даже бросить сеть для надежности. Но, если на стены опираются балки, что по само себе – дополнительная нагрузка, пояс действительно нужен.

Сам пояс можно делать монолитный или кирпичный, но под первый придется делать еще и опалубку, и, скорее всего, задействовать бетономешалку. По отзывам более удобен все-таки кирпичный вариант пояса.

Вот и вся технология изготовления фундамента из ФБС – трудоемко, но не сложно, надежно и безопасно.

Похожие записи: Мелкозаглубленный ленточный фундамент — этапы возведения, расчеты + видео инструкции Строим инфракрасную сауну своими руками – все нюансы возведения от А до Я Винтовой фундамент своими руками — технология пошагового возведения в 5 этапов

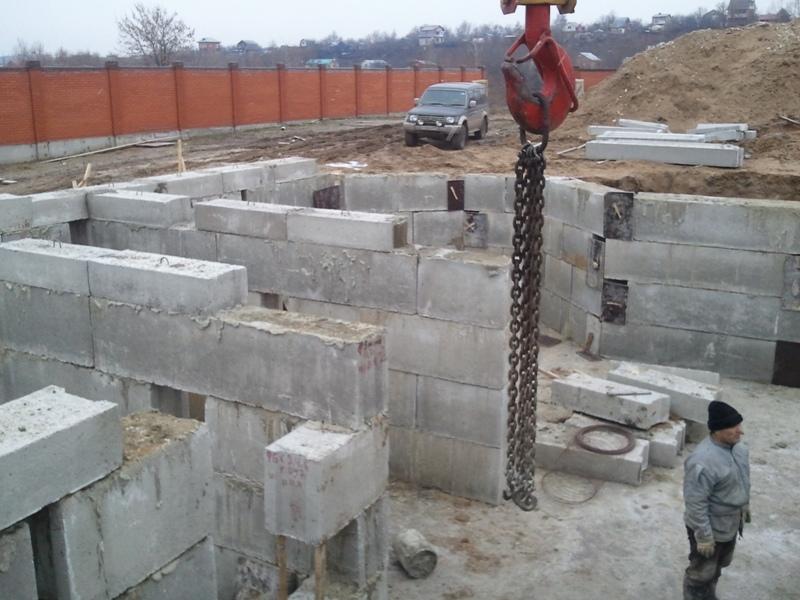

Укладка блоков ФБС видео

Для укладки блоков ФБС потребуется подъёмный кран. При закладке первичных блоков, закладку производят на бетонный раствор в углах будущего сооружения, а также в местах пересечения его стен. После этого, натягивается направляющая нить и производится укладка на бетонный раствор остальных блоков. В некоторых конструкциях возводимых сооружений, также необходимо предусмотреть и дополнительное укрепления стен, которое состоит из металлической сварной сетки.

Для идеального фундамента, необходимо чаще при его возведении пользоваться измерительными приборами. Если при замерах обнаруживается небольшое отклонение отвеса, то при помощи лома его можно быстро устранить. При чрезмерно отклонении, блок поднимается краном и отводится в сторону, после чего производится его повторная укладка с необходимой корректировкой.

После укладки первого ряда блоков, в обязательном порядке производится контроль горизонтальной поверхности при помощи нитей, натянутых ранее. Для повышения прочности нашей конструкции возводимого фундамента из блоков ФБС, межблочные швы следует тщательно и полностью заполнять бетонным раствором.

Подготовительные работы

Работы по возведению фундамента здания начинаются с отрывки котлована. Так как стены из блоков не нуждаются в опалубке и смонтированные несколькими рядами   образовывают готовое подвальное помещение, то траншеи для устройства блочного фундамента используются крайне редко.

Перед началом земляных работ необходимо сделать точную разметку осей здания, так как ошибка, допущенная при устройстве фундамента, будет автоматически переноситься на стены и перекрытия всего дома.

Для этого необходимо:

1. Вбить колышки на месте предполагаемых осей (возможно стен) дома и проверить диагонали. У прямоугольников диагонали должны быть равны и это позволит убедиться в том, что в строящемся здании углы будут прямые.
2. Натянув шнур или тонкую проволоку вынести на несколько метров отметки осей и закрепить  их на каких-то предметах прочно стоящих на местности. Это могут быть деревья, заборы, пни или вкопанные специально «П» образно сбитые доски.
3. После отрывки оси переносятся на дно котлована.

Для обеспечения ровной поверхности необходимой для укладки ФБС днище котлована выравнивают слоем песка толщиной от 15 до 20 сантиметров. Если основанием для здания служат слабые грунты, то можно выравнивающий слой сделать из щебня толщиной 10 – 15 сантиметров, а затем засыпать песком.

Все слои уплотняются трамбовкой. Правильность устройства выравнивающего слоя проверяется нивелиром или гидроуровнем.

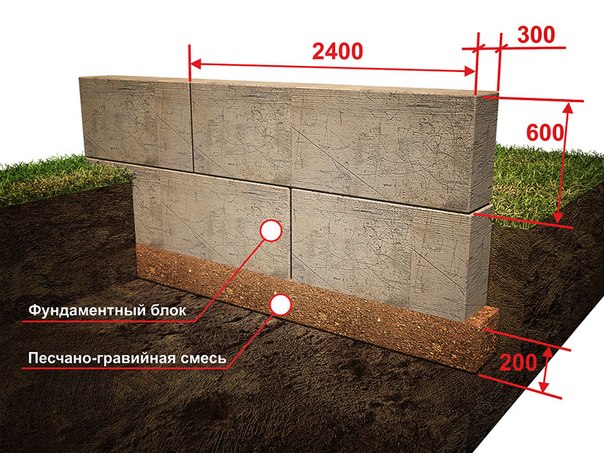

Подушка под однорядный фундамент

Под легкие постройки (каркасники, бани) делается однорядный фундамент из блоков. Если постройка легкая, но грунт пучинистый, то однорядный фундамент немного усиливается. Кладутся:

• 30-см гравия и песка для создания подушки;
• 10-сантиметровая монолитная армированная лента;
• ряд блоков;
• пояс до 20 см из монолитного армированного бетона.

Сделать правильно подушки для фундамента из ФЛ и блоков ФБС достаточно просто и с их устройством может справиться бригада неквалифицированных рабочих.

Рекомендовано к прочтению:

Перспектива Завод железобетонных конструкций

При строительстве зданий в основу прочности всей конструкции закладывают фундаментные подушки, которые являются первым поясом взаимодействия с грунтом и отвечают за равномерное распределение веса всей постройки по площади контакта. От правильного выбора типа подстилающего слоя и соблюдения технологии его изготовления будет зависеть срок службы возводимой постройки, так как эта часть уже не подлежит ремонту или восстановлению без разрушения фундамента. Рекомендации по устройству подушки определяют на основании результатов инженерно – геологических изысканий участка.

Фундамент из блоков – почему он?

8 дек 2011,

Если говорить сухими энциклопедическими терминами, то фундамент представляет собой «часть здания (несущую конструкцию), которая принимает на себя и передает на основание здания все нагрузки от вышележащих этажей».

Однако, даже из этого «сухого» определения абсолютно понятно и ясно, что фундамент является самой важной частью дома, а поэтому к его возведению стоит подходить со всей ответственностью и тщательно продумывать и технологию его устройства, и используемый материал.

Сегодня достаточно часто для создания фундаментов используются специальные блоки. Это могут быть как блоки фбс, так и пеноблоки, и бетонные блоки для фундамента, а также блоки из прочих материалов. Ниже о самых популярных фундаментах такого вида и особенностях их возведения мы поговорим несколько подробнее.

Фундамент из блоков фбс

В первую очередь, стоит отметить тот факт, что фундамент из блоков фбс возводится в очень короткие сроки и именно этим обусловлена его большая популярность.

Сама аббревиатура фбс расшифровывается, как «фундаментный блок строительный», а поэтому никто не станет спорить с тем, что изготавливают их именно для возведения фундаментов. Производят фундаментные блоки фбс на заводах путем вибропресования.

При этом есть и такие умельцы, которые производят такие блоки своими руками и, кстати, статей на тему: «Как сделать фбс блоки самостоятельно» в сети также полно.

Но вот только перед тем, как решиться на такое «рукоделие», вы должны знать, что произведенные таким «кустарным» образом фбс блоки значительно отличаются, причем не в лучшую сторону, от блоков заводских.

Чаще всего из блоков фбс возводят ленточный фундамент. При этом, из них можно построить? как фундамент с подвалом, так и без него.

Само строительство такого фундамента начинается с рытья котлована или траншеи. После этого места установки блоков осыпаются песком (слой в 10 сантиметров).

Затем, в том случае, если грунт нестабильный, бетонируется лента высотой не менее 30 сантиметров, делается опалубка и вяжется арматура будущей заливной ленты.

Только поверх этой ленты будут укладываться фбс блоки под фундамент и только после того, как лента схватится (в среднем, на это требуется неделя).

Учтите, что к намеченному дню укладки блоков фбс (причем, если вы будете использовать бетонные блоки, это также актуально), вам обязательно нужно будет позаботиться о наличии подъездных путей для автокрана. Также от вас потребуется наличие бетономешалки и прочих приспособлений для замеса цементного раствора.

Кроме того, для непосредственной укладки блоков вам понадобится бригада, как минимум, из двух человек.

Не стоит вам забывать и о том, что сооружению фундамента из фбс блоков обязательно должно предшествовать максимально тщательно планирование и проектирование, причем в проекте должно быть точно отражено расположение блоков в рядах и их количество.

Кроме того вы должны заранее определиться с тем, где будут проходить коммуникации и купить блоки фбс со специальными коммуникационными отверстиями. В том же случае, если вы этого не сделаете, в будущем вам придется прибегнуть к дорогостоящему бурению достаточно больших отверстий в толстых и крепких фбс блоках.

Совет

При укладке фундамента из фбс блоков, мы также настоятельно рекомендуем вам использовать так называемую кладочную сетку, которая, в будущем, предотвратит разъезжание. Особенно уместным использование такой сетки можно назвать в том случае, если во время укладки не используется забетонированная лента.

Кроме того обязательно стоит позаботиться и о гидроизоляции блоков, причем особенно актуальной такая изоляция является в случае наличия подвала. Для проведения такой гидроизоляции вам потребуются: гудрон, мастика, гидростеклоизоляция, газовая горелка и напыление ППУ.

Фундамент из пеноблоков

Фундамент для дома из пеноблоков уместно возводить в том случае, когда для строительства самого дома использовался такой материал, как ячеистый бетон. При этом предусматривается, что сам фундамент будет ленточным, и его укладка будет производиться поверх песчаной подушки.

Для того, чтобы создать упомянутую выше песчаную подушку песок засыпают в особые «песочницы» обильно поливают водой и трамбуют до того состояния, пока на нем не перестанут оставаться следы от ботинок.

После этого традиционно производится закладка армирующих конструкций и все заливается пенобетоном. Далее обязательно требуется проведение дополнительной гидроизоляции и только потом стоит переходить к укладке блоков подвального помещения из пенобетона.

При этом очень важно, чтобы такие блоки имели плотность не ниже 700 килограмм на кубический метр.

В общем, из-за небольшой цены блоков из пенобетона, создание фундамента здания с применением этих материалов считается достаточно экономным.

Преимущества фундаментных блоков

Изготовленные по ГОСТу фундаментные блоки ФБС имеют несколько плюсов:

• Возможность изготовления с заданными характеристиками морозо- и водостойкости, а также устойчивости к агрессивным средам.
• Значительное ускорение монтажных работ по возведению фундамента. Уложить блоки гораздо быстрее, нежели соорудить опалубку, залить бетонный раствор и дождаться набора бетоном марочной прочности (28 дней).
• Высокая плотность стыковки отдельных блоков, достигаемая за счет точных размеров и особой конструкции изделий со специальными выемками.
• Возможность после монтажа фундамента сразу приступить к следующим работам. Это также объясняется тем, что не нужно ждать, пока бетонная смесь наберет свою прочность.
• Экономия за счет отказа от покупки досок или плит ОСП для опалубки, противоморозных и пластифицирующих добавок.
• Надежность за счет изготовления в заводских условиях со строгим лабораторным контролем.
• Долговечность. При правильном изготовлении и монтаже фундамент из ФБС может эксплуатироваться в течение 100 и более лет.
• Типовые размеры. Позволяют точно определить нужное количество элементов для строительства конкретного объекта.

Комбинированные системы устройства

Итак, в классическом варианте фундамент из ФБС устроен невероятно просто и даже примитивно: нижний и верхний армирующий пояс, между которыми может быть произвольное число рядов блоков, но обычно не более 4–5. Такой тип фундамента оптимально подходит для зданий без подвала и технического подпола, то есть блоки со всех сторон подпёрты грунтом, и их выдавливание вовнутрь исключено.

Устройство верхнего армопояса фундамента из ФБС

При наличии подвала или цокольного этажа сдавливающие нагрузки по горизонтальным осям могут компенсироваться двумя способами:

1. Укрепление швов арматурной сеткой 8 мм, компенсирующей внутреннюю зону растяжения.
2. Установка внутренних стен-перемычек.

Также возможна укладка ФБС на нестабильных грунтах, но, как уже говорилось, только при наличии системы распределения нагрузок — свайно-ростверкового или ленточного фундамента. При желании вырезы плит ФБВ можно использовать для обустройства сборно-монолитных фундаментов. В таком случае вырезы блоков служат как лотки для замоноличивания перемычками или заливки поясов, за счёт которых и обеспечивается качественное восприятие изгибающих нагрузок. Этих же целей можно достичь и с использованием обычных блоков ФБС, между которыми спустя 1–2 ряда отливаются армированные пояса по приставной опалубке.

Комбинированный фундамент: лента и блоки ФБС

Технология устройства основания из блоков

Залог долговечности и надёжности любой конструкции – это правильное проектирование. Для выполнения расчётов для столбчатого основания необходимо учесть несколько факторов:

1. Так как основание из блоков относится к сборному типу, то его характеристики существенно уступают показателям монолитного.
2. Необходимо учитывать воздействие сил пучения, особенно, если заглубление осуществляется выше уровня глубины промерзания.
3. Низкие показатели площади опирания по сравнению с ленточным или плитным основанием.

Большинство проблем можно минимизировать. К примеру, все столбы связывают в единую конструкцию посредством сооружения ростверка. Для этого оголовки обвязывают уголками с сечением 40×40 мм. Затем конструкцию прикрепляют к брусу или швеллеру. Можно вмуровывать в монолитный ростверк.

Обвязка из бруса Источник

Снизить воздействие сил пучения можно посредством выполнения следующих шагов:

• заглубление опоры ниже уровня промерзания грунта, за счёт чего понижается степень воздействия сил выдавливания;
• желательно использовать обратную засыпку углублений песком, что позволит исключить выдёргивающие усилия;
• часто устраивают дополнительную дренажную систему по всему периметру будущего здания.

Дешевый фундамент для дома на слабо пучинистых грунтах

На не пучинистых или слабо пучинистых грунтах, для частного дома или бани, устраивают мелко заглубленный фундамент. Для указанных условий достаточно выполнить горизонтальное армирование рядов кладки.

Конструкция фундамента из кладочных материалов на слабо пучинистых и защищенных от промерзания грунтах: 1 — кладка фундамента; 2 — кладка цоколя; 3 — отмостка; 4 — горизонтальная гидроизоляция; 5 — засыпка пола по грунту; 6 — арматурная кладочная сетка через каждые 20 см. кладки;

Кладку фундамента армируют кладочной сеткой с диаметром проволоки 4-5 мм. и размером ячеек 100х100 мм. Ширина подошвы фундамента (размер в на рисунке) рассчитывается, исходя из несущих свойств грунта и веса здания — узнать здесь.

Ширина подошвы фундамента для дома с легкими стенами из дерева, или каркасными стенами, для большинства слабо пучинистых грунтов обычно достаточна  в пределах 20 — 40 см. (больший размер относится к трехэтажным зданиям). Для этих домов ширину подошвы делают равной толщине стены фундамента.

Для каменных домов с тяжелыми стенами из кирпича или блоков ширину подошвы фундамента на слабо пучинистых грунтах увеличивают до 0,6 — 0,8 м. (больший размер относится для трехэтажных домов с железобетонными перекрытиями). Здесь стены фундамента имеют меньшую толщину, чем ширина подошвы.

Если ширина подошвы превышает толщину стен фундамента, то стены сборного фундамента из блоков устанавливают на ленту монолитной железобетонной подошвы необходимой ширины. В нижнюю часть подошвы перед заливкой бетона укладывают арматурный каркас.

Дно траншеи фундамента выравнивают, насыпая слой песчано-гравийной смеси. На не пучинистых и слабо пучинистых грунтах общая толщина выравнивающей песчаной подушки не более 200 мм. Необходимо тщательно утрамбовать слой насыпного грунта. Чем тоньше слой грунта, тем легче его утрамбовать.

На песчаную подушку укладывают полимерную профилированную мембрану. Первый ряд блоков укладывают на мембрану, на кладочный раствор.

Если стены дома из газобетонных блоков, то поверх цоколя обязательно следует выполнить монолитный армированный пояс.

Как сделать фундамент из блоков ФБС: пошаговая инструкция и советы по выбору материала

Как сделать фундамент из блоков ФБС

Каждому дому, даже не очень большому, необходима опора, без которой он осядет, уйдет в землю под воздействием собственной массы, либо разрушится из-за перемещений грунта, который всегда находится в движении, если, конечно, здание не стоит на гигантской каменной плите. Основание сооружений, рассчитанных на круглогодичное проживание, сделанных из кирпича или тяжелых бревен, устраивается несколькими способами. Каждый из них обладает определенными преимуществами и недостатками. Ниже будет приведена пошаговая инструкция по возведению фундамента из блоков ФБС, а также дан сравнительный анализ, позволяющий его сопоставить с другими технологиями.

Классификация типов блоков

Изделия отличаются по размерам, массе и прочности, а также по наличию или отсутствию пустот для электропроводки и других коммуникаций. В последнем случае применяется обозначение «ФБП». Как правило, в раствор на стадии производства не закладывается арматура, без чего устойчивость к нагрузкам заметно снижается. Арматура монтируется на заказ в заводских условиях, однако эти меры требуются далеко не всегда, а лишь при большой высоте и толщине несущих конструкций здания.

В качестве материала используется три вида бетона: тяжелый, силикатный и керамзитовый с соответствующей плотностью 2400, 200 и 1800 кг/м 3 . От данного параметра зависит устойчивость к распределенным вертикальным нагрузкам. Эти три вида отображены в маркировке тремя заглавными буквами: «Т» — тяжелый; «П» — на пористых заполнителях, то есть керамзитовый; «С» — силикатный.

Класс по прочности на сжатие указан в таблице

Размеры блоков ФБС для фундамента варьируются в широких пределах. Наряду с классом, весом и видом материала они отображены в обозначении изделий по ГОСТ.

Морозостойкость превышает 50 циклов заморозки и оттаивания. Если учесть, что внутренняя сторона конструкции может постоянно находиться в контакте с теплым воздухом, что не дает ей промерзнуть, срок службы становится значительно больше, чем у самых надежных типовых строений.

Водостойкость W2 надежно защитит от влаги, если не подведет кладочный раствор, и если расчет проекта выполнен без ошибок.

Все изделия оснащены монтажными петлями, необходимыми для того, чтобы их можно было подцепить краном. При установке они легко загибаются и никаких проблем не создают, однако возможно производство и без них.

Действующие нормативы допускают нестандартные размеры и массу.

Хранение и транспортировка материала

Хранение следует осуществлять в штабелях максимальной высотой 2,5 м, сложенных на твердой и ровной поверхности. Каждый ряд должен лежать на деревянных прокладках толщиной от 3 см. Это же правило действует и при транспортировке. Груз должен быть хорошо закреплен в кузове таким образом, чтобы не допустить его перемещения. Высота штабеля при этом зависит от грузоподъемности автомобиля.

Проектирование дома

С 1 марта 2019 года загородная недвижимость стала подразделяться на две категории:

• садовый дом;
• объект индивидуально жилищного строительства (ИЖС).

В первом случае сооружение может представлять собой что угодно: от небольшой постройки для сезонного проживания до коттеджа. Во втором оно является полноценным жильем, в котором его обладатель имеет право получить прописку как в городской квартире. Для такого вида собственности действуют те же санитарно-технические нормы и стандарты, что и для всех жилых зданий. Чтобы получить документ, позволяющий считать такой объект полноценным жильем, необходимо создать и утвердить в государственных инстанциях проект. Заниматься его разработкой включая расчет подземной части, должна организация с соответствующей лицензией.

Укладка блоков

Схема укладки ФБС Чтобы упростить монтаж, рекомендуется предварительно начертить сборный фундамент из блоков на бумаге. Это позволить правильно разложить элементы.

Блоки необходимо укладывать с перевязкой, что позволит обеспечить высокую надежность конструкции. При возведении ленточных фундаментов перевязка должна быть не менее 250 мм. Это значит, что каждый последующий ряд блоков необходимо смещать относительно предыдущего не менее чем на 25 см. Для обеспечения перевязки и наиболее рациональной укладки блоков при строительстве одного дома применяются блоки разной длины.

Предпочтительнее применение изделий длиной 240 см, поскольку это сокращает количество вертикальных стыков.

Схема минимальной глубины вертикальных швов фундаментных стеновых блоков Но при индивидуальном строительстве такие блоки часто экономически невыгодны из-за больших затрат на грузоподъемную технику. К тому же в зданиях с небольшими размерами в плане сложно выполнить раскладку стен из больших элементов.

Если в качестве основания под блоки применяются железобетонные фундаментные подушки, необходимо обеспечить перевязку и с ними. Участки, для которых не подходят типовые изделия, заделывают с помощью бетонной смеси. Заделки кирпичом возможны только для внутренних стен дома. Горизонтальные и вертикальные стыки заделывают цементно-песчаным раствором. Раствор набирает полную прочность за 4 недели.

Для вентиляции помещения подвала необходимо предусматривать небольшие отверстия – продухи. Общая площадь этих отверстий должна быть не меньше одной четырехсотой площади подвала.

Строительство массивного здания или строения на слабых грунтах требует выполнения по верхнему ряду блоков монолитного железобетонного пояса. Он обеспечивает совместную работу всех изделий и придает конструкции дополнительную жесткость.

Гидроизоляция фундамента гаража своими руками

При близком залегании к поверхности грунтовых вод необходимо предусмотреть надежную гидроизоляцию. Для этого на поверхность бетона накладывается специальный защитный материал.

Варианты защиты фундамента от влаги:

• Вертикальный;
• Горизонтальный;
• Отмостка.

При вертикальном варианте используют обмазочные или наплавляющие средства. Обрабатывают внешнюю сторону фундамента. Горизонтальный способ предусматривает наплавление гидроизоляции на поверхности ленты. Отмостка является бетонной полосой, которая предотвращает попадание воды к основанию.

Поэтапное возведение фундамента. Первый этап

На первом этапе стоит подготовиться к возведению блочного фундамента. Создается подробный проект постройки, в котором указываются все размеры.

По выбранным размерам следует рассчитать количество блоков. Для этого потребуется знать, какие размеры имеют блоки для фундамента.

Следует ознакомиться с ассортиментом строительных магазинов, в которых присутствуют блоки. Затем производится подробный расчет количества.

Итак, после расчета количества блоков и составления плана, можно приступать к закупке самих блоков. Для начала узнайте, какие блоки для фундамента бывают.

Многие торговые точки предоставляют дополнительные услуги по доставке и монтажу конструкций. Для домашних мастеров это очень удобно.
