Сваи под фундамент бани

Достоинства и недостатки

Свайные основания обладают массой преимуществ перед другими типами фундаментов. Одна из основных особенностей их в том, что они способны выдерживать лишь легкие небольшие постройки. Баня вполне отвечает данным критериям.

Среди очевидных плюсов бани на сваях:

1. Она может быть возведена практически на любом грунте. Характеристики почвы не имеют большого значения. Исключение составляет лишь скалистый грунт.
2. Бюджет на такую конструкцию будет рекордно низким. В сравнении с прочими типами фундаментов свайный выгодно отличается своей бюджетностью.
3. По критерию скорости постройки свайный фундамент также выходит на первое место. Базис можно возвести буквально за один день. А затем можно сразу приступать к строительству коробки. Не нужно ждать набора фундаментом запаса прочности, как в случае с ленточными основаниями.

Справедливости ради нужно сказать и об имеющихся недостатках:

• Технология возведения фундамента не так проста, как кажется на первый взгляд.
• Для вкручивания свай требуется специальная техника. Иногда нет возможности расположить ее в стесненных условиях на уже застроенном участке.
• Пол в бане на сваях требует специальной системы водоотведения. От обычного проливного пола придется отказаться.

Целесообразность установки сруба на винтовые сваи

Фундамент – это обязательный элемент практически любого строения. От его качества зависит насколько долго и эффективно, сооружение будет выполнять свои функции. Свойства почвы и особенности рельефа в районе предполагаемого строительства могут стать серьезным препятствием при работах нулевого цикла. В силу конструктивных особенностей именно винтовые сваи как нельзя лучше подходят для строительства в местах со сложным рельефом и неблагоприятными физико-химическими свойствами грунтов. Винтовая свая – это полый металлический стержень с острым наконечником и лопастями предназначенный для заглубления в грунт на установленную глубину путем ввинчивания. При устройстве фундамента на основе винтовых свай зачастую используется метод, когда полость ствола заполняется бетонным раствором, что эффективно усиливает несущие способности элементов и позволяет применять их на глубинах превышающих стандартные. Диапазон возможных вариантов использования таких свай весьма широк. Они целесообразны:

• в малоэтажном строительстве жилых зданий на сложных грунтах;
• в основании каркасных сооружений хозяйственного назначения;
• при установке инженерных конструкций малого веса (билборды);
• для устройства оснований под опоры ЛЭП и мачты связи;
• в гидротехническом строительстве (мосты, пирсы);
• для устройства временных конструкций, требующих частого демонтажа;
• в качестве усиливающих элементов монолитных фундаментов.

Универсальность, короткие сроки монтажа и относительно невысокая цена строительства с использованием винтовых свай, привели к обоснованной популярности этого метода в отечественных условиях. Все чаще клиенты компаний, занимающихся возведением построек из дерева, делают заказ проекта сруба для дома или бани, установленного на ростверк из винтовых свай. Во-первых, срубы, как правило, располагаются за городом, на территориях дачных участков или коттеджных поселков. Очень часто, характеристики грунтов в этих местах не располагают к устройству фундамента монолитного или ленточного типа. Сложность рельефа, пучинистость грунта и высокий уровень подземных вод становятся реальной помехой строительству. Винтовые сваи, точечно распределяющие нагрузку и нивелирующие неровности ландшафта – идеальный вариант в этом случае. Во-вторых, простота технологии производства, доставки и монтажа винтовых свай под сруб, недосягаемы для прочих методов устройства фундаментов.

Классический ростверк на сваях может быть сооружен бригадой из 2–3 рабочих в самые короткие сроки.

Доставка свайного комплекта потребует одной, максимум двух ходок грузового транспортного средства. Набор оборудования для монтажа – минимален, большинство операций производятся вручную. При минимальной квалификации, фундамент на сваях несложно построить самостоятельно. В-третьих, экономичность. Даже без детальных расчетов попробуйте прикинуть, во сколько обойдется создание монолитного фундамента или основание из железобетонных свай. Сравнение стоимости установки с другими видами фундаментов однозначно говорит в пользу винтовых свай. Отсутствие необходимости в специальном оборудовании и минимальное количество монтажников делает такие работы экономически выгодными, оставляя высоким уровень качества и надежности.

Особенности и преимущества свайного основания

Чтобы соорудить свайный фундамент для бани, необходимо выбрать трубы нужного диаметра, которые будут использованы в качестве винтовых свай. Для правильного выбора важно иметь под рукой точные расчеты и данные геодезических разработок. Сваи для такого основания – это стальные трубы, оснащенные наконечником и лопастями, с помощью которых металлический столб внедряется в почву на глубину промерзания грунта.

Свайно-винтовое основание приобретает все большую популярность, так как обеспечивает устойчивость и долговечность постройки, возведенной на сложном грунте. Для монтажа свайно-винтового фундамента не требуется использование специальной тяжелой строительной техники. Все работы можно выполнить своими руками без привлечения специалистов. Размер лопастей подбирается так, чтобы они могли выполнить роль опоры при внедрении сваи на глубину наиболее устойчивого слоя грунта.

При сооружении свайно-винтового фундамента с помощью увеличения количества устанавливаемых опор обеспечивается равномерное распределение нагрузки на основание постройки. Кроме того, преимуществами свайно-винтового основания можно считать:

• простоту и высокую скорость монтажа;
• свободный доступ к местам укладки необходимых коммуникаций;
• возможность выполнения манипуляций даже в зимнее время;
• к возведению стен можно приступать сразу после сооружения ростверка;
• отсутствие необходимости проведения объемных земляных работ.

Для проведения работ, связанных с монтажом свайно-винтового фундамента, следует приобретать только новые стальные трубы

Использование составляющих бывших в употреблении недопустимо, так как погруженные в грунт на достаточную глубину сваи подвержены коррозии.

Установка новых стальных изделий, прошедших специальную обработку противокоррозионными составами способствует повышению срока их эксплуатации.

Применение винтовых свай

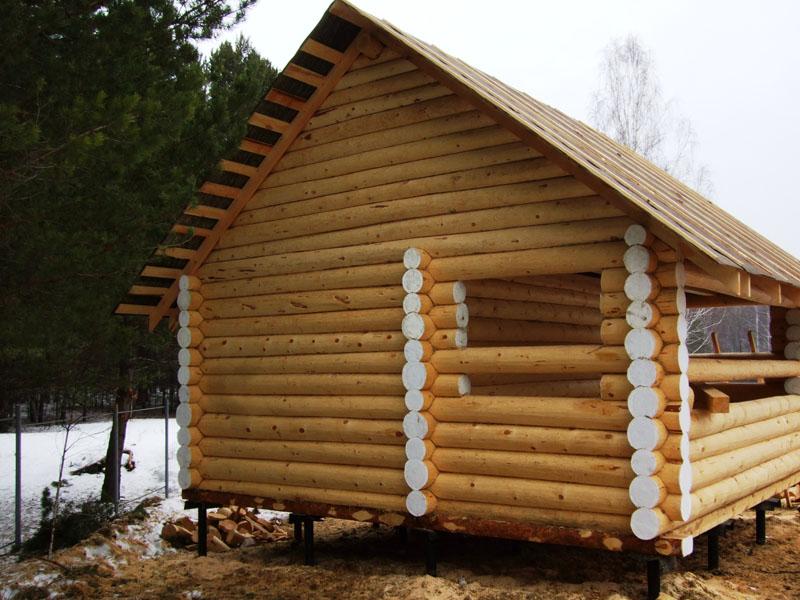

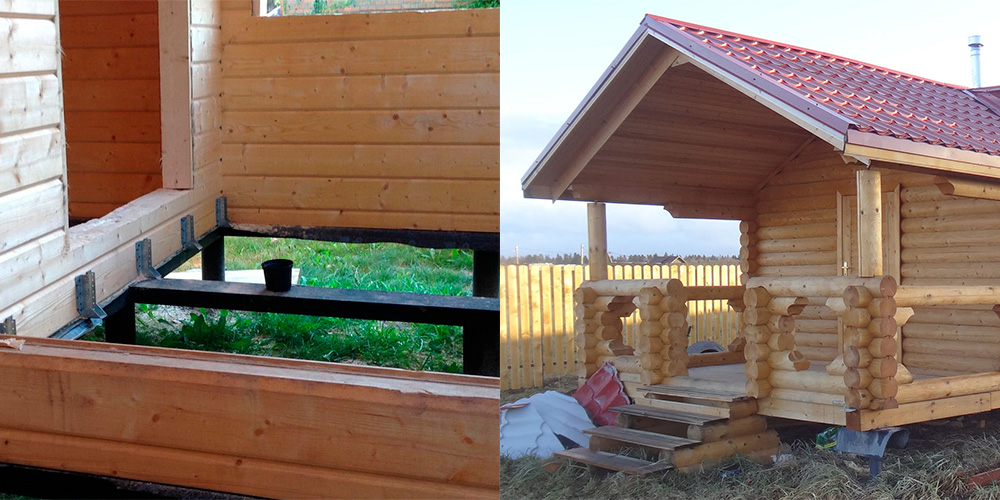

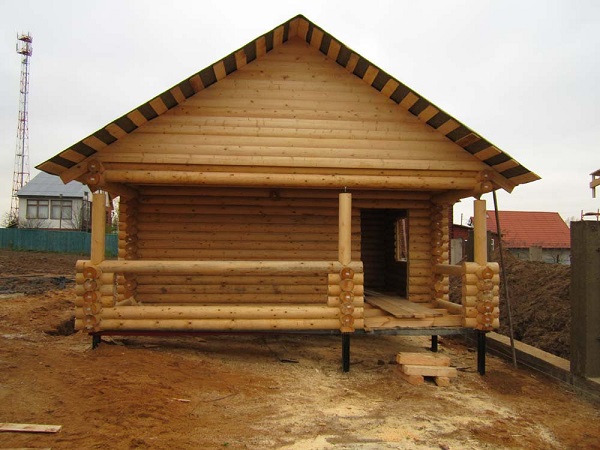

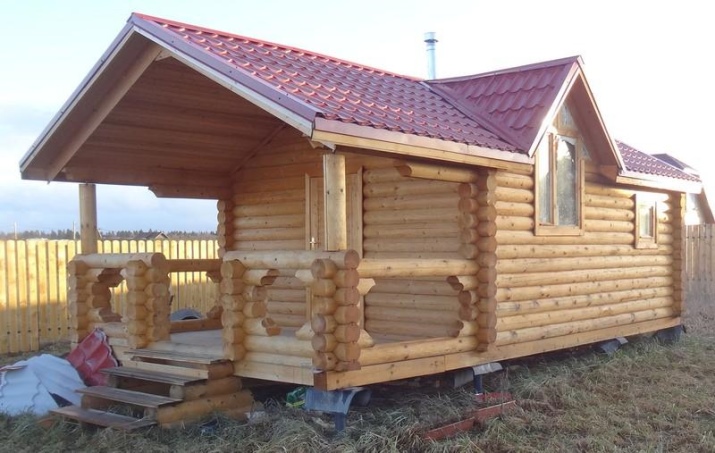

Баня на сваях

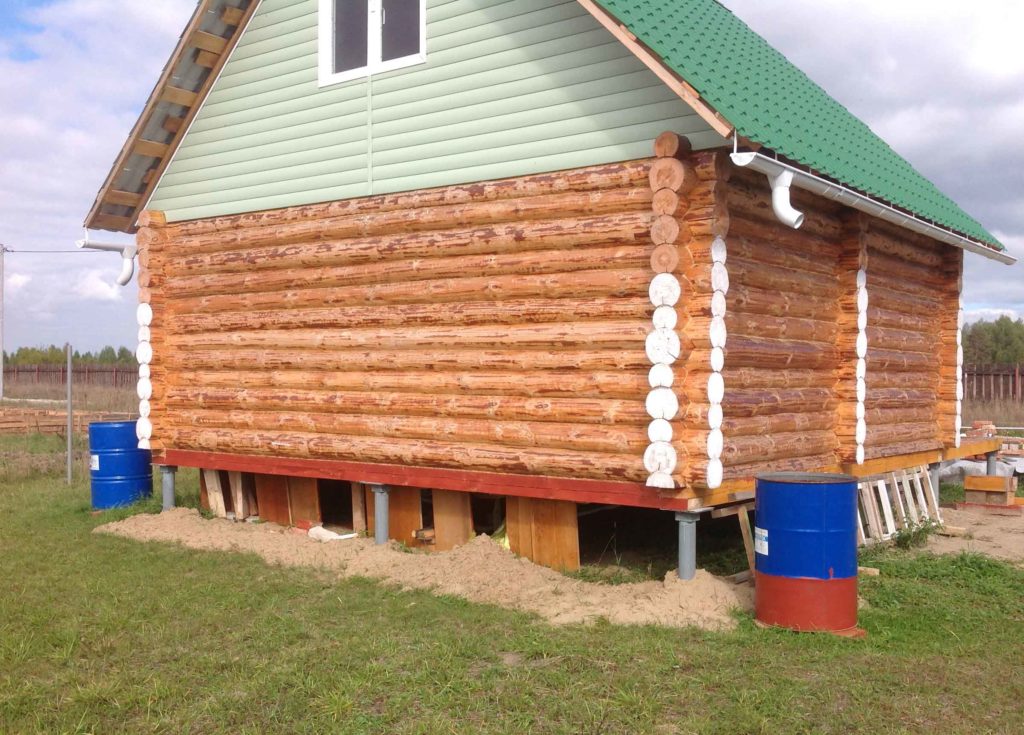

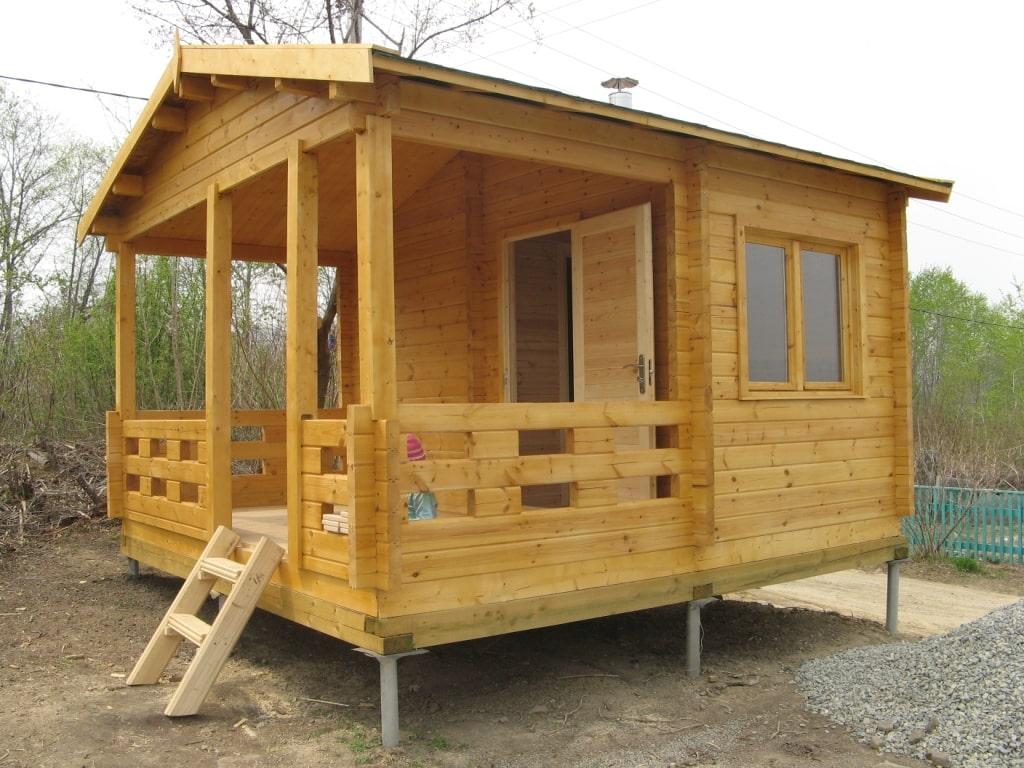

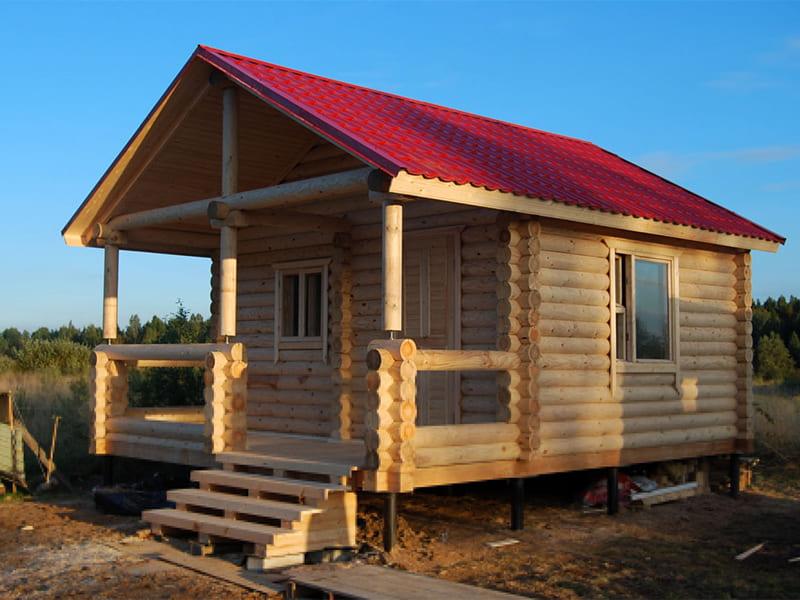

Баня на винтовых сваях

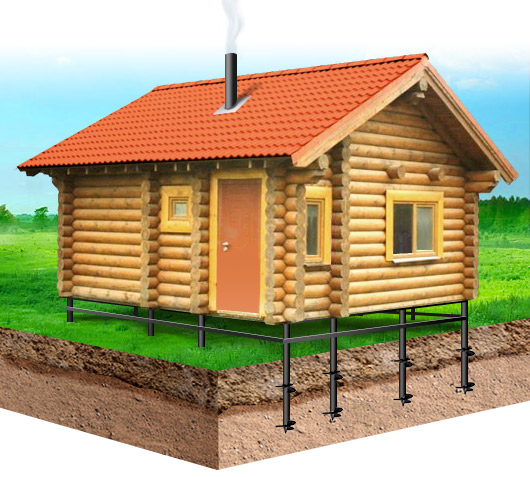

Винтовые сваи

Сваи под фундамент бани

Винтовые сваи используются для возведения всех типов зданий (как из древесины, так и более тяжелых материалов), заборов, беседок, веранд и т.п. На свайном фундаменте можно возводить стены небольшой дачной баньки или целого банного комплекса площадью более 150 кв.м.

В основном свайные фундаменты закладывают на сильно обводненных и вечномерзлых почвах, вблизи водоемов, при повышенных рисках вешних паводков, а также на сложных рельефах, например, склонах и пригорках, в тех местах, где запрещено обустраивать классические ленточные и плитные основания.

Свайное основание подходит для любого типа почв (в том числе сильнопучинистых), а  уровень грунтовых вод не играет абсолютно никакой роли. Баня на свайном основании (при условии строго следования технологии обустройства фундамента) становится сейсмоустойчивой – трубы прочно закреплены в грунте и не подвергаются силам морозного пучения.

На заметку! Первые винтовые сваи были использованы в 1838 году при строительстве маяка в устье р. Темзы. Автором идеи стал инженер А. Митчелл.

Устройство пола в бане на винтовых сваях – инструкция

Пол в бане на винтовых сваях должен иметь хорошую теплозащиту, так как под постройкой достаточно много свободного пространства.

Если баня будет использоваться зимой в регионе с холодным климатом, то рекомендуется дополнительно защитить подпольное пространство, закрыв его по периметру цоколем.

В этой ограждающей конструкции изготавливается несколько продухов, которые дают возможность эффективно вентилировать подполье, и в то же время создают дополнительную теплозащиту.

Полы в бане на сваях — Схемы и Проекты

Наибольшее количество дискуссий вызывает конструкция пола в бане из сруба, так как здесь существует опасность сделать конструкцию, в которой нижний венец будет слишком интенсивно увлажняться.

В результате такого постоянного воздействия влаги древесина может начать разрушаться раньше времени и вся конструкция прослужит заметно меньше отведенного ей срока.

Поэтому, далее размещена схема оптимального расположения всех необходимых в хороших полах элементов.

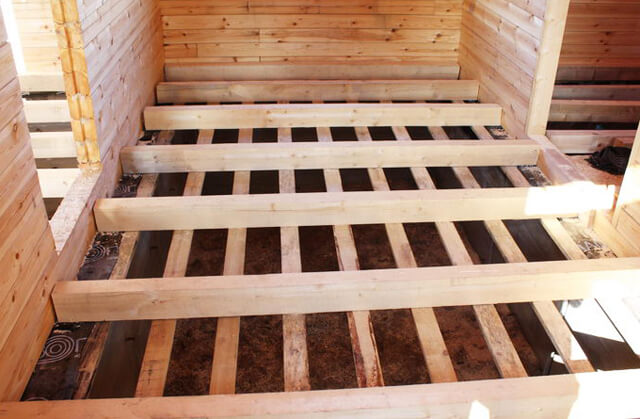

В нижний венец установлены лаги пола сечением 100х150 мм.

Под лаги нашиваются черепные доски для того, чтобы стать опорой теплоизоляционному слою.

Далее плиты утеплителя кладутся в два слоя, один — 100 мм, а второй — 50 мм. Настил выполняется вразбежку, так чтобы стыки нижнего слоя не совпадали со стыками верхнего.

Следующим шагом выполняется изготовление обрешетки под плиты чернового пола.

Поверх обрешетки укладывается настил из плотной полиэтиленовой плёнки — это гидроизоляционный слой, который защитит находящиеся ниже деревянные конструкции от попадания на них воды.

На гидроизоляцию устанавливаются прочные цементно-стружечные плиты (ЦСП), толщиной не менее 12 мм. По периметру выполняется бортик из того же материала.

В образовавшееся пространство раскладывается металлическая сетка с прутком не меньше 10 мм. После чего выполняется заливка бетонной стяжки толщиной 10-12 мм.

В этой конструкции не указан важный нюанс — нет сливного отверстия для организации стока воды из помывочной и парилки. План его размещения можно увидеть на схеме ниже.

Тут также указан финишный отделочный слой для напольного покрытия бетонной стяжки в бане — это, как правило, керамогранитная плитка. Кроме того здесь можно видеть, что на схеме полы парилки или моечной изготовлены с уклоном. Для организации такого угла, бетонная стяжка заливается по маякам, сделанным из дерева под определенным углом от стен к сливному отверстию.

Ещё один вариант, в котором используется утеплитель из минеральной ваты вместе с экструдированным пенополистиролом (ЭПП) изображен на следующей схеме.

Чуть более усложнённая конструкция с проливным деревянным полом и утеплённой бетонной стяжкой.

Хороший вариант для создания теплового барьера по периметру здания — изготовления цоколя. При его создании важно учитывать, что грунт рядом с баней будет двигаться и жестких соединений ограждающая конструкция с баней иметь не должна.

Как сделать пол в бане на сваях своими руками: Инструкция

Первым делом убедитесь, что в земле выкопаны все необходимые траншеи для укладки канализационных труб и каналов подачи воды, если таковые запланированы.

После чего половые лаги снизу подбиваются досками чернового пола.

Следующий шаг заключается в обеспечении ветровлагозащиты для утеплителя. Эту роль выполняет специальная паропропускная мембрана, которая позволит теплозащитной прослойке эффективно испарять влагу со своей поверхности на улицу. Качественный теплобарьер создаст минеральная вата толщиной 150 мм.

Далее вся поверхность пола закрывается плотной гидроизоляцией с небольшим нахлестом на стены.

Закончив с гидрозащитой, поверх неё устанавливаются доски чернового пола.

На черновой пол или обрешетку укладываются плиты ЦСП.

Плиты сверху закрываются гидрозащитной плёнкой, поверх которой кладётся обрешетка для заливки бетонной стяжки.

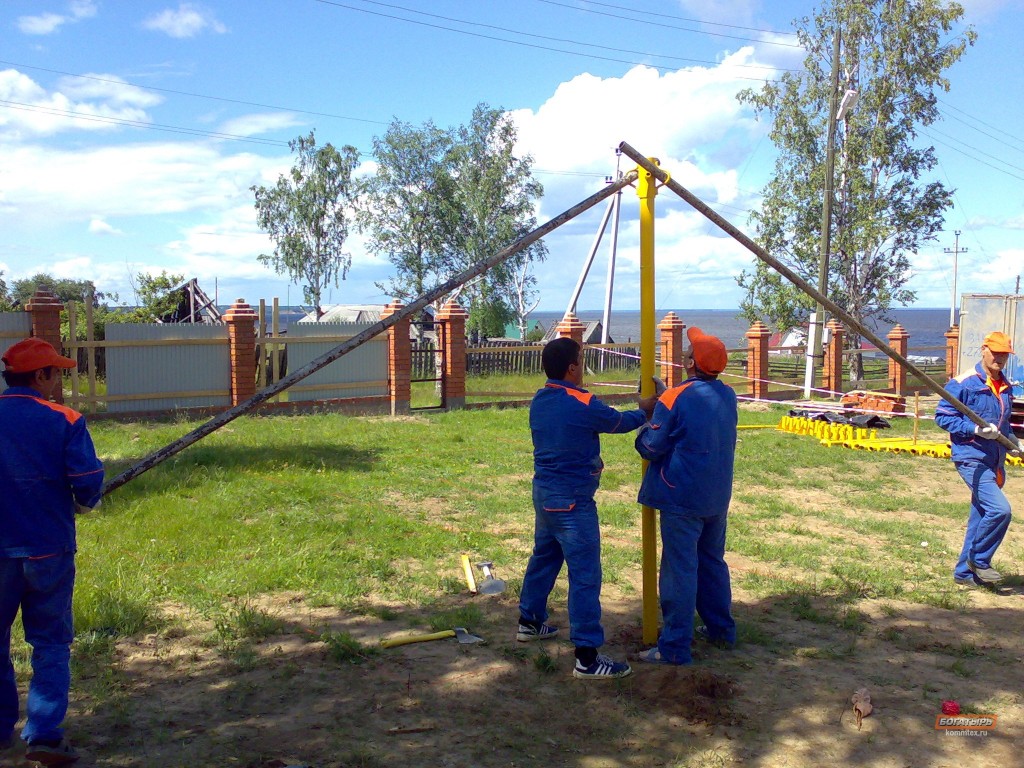

Установка винтовых свай

Монтаж свайного фундамента для бани из бруса выполняют в следующей последовательности:

1. Перед использованием все металлические винтовые сваи покрывают специальным антикоррозийным составом.
2. Территория, где планируется устанавливать баню, размечается под места для установки свай.
3. Выполняют небольшие углубления в местах установки винтовых свай.
4. Сваи устанавливают в месте монтажа в перпендикулярном к земле положении, и ввинчивают по часовой стрелке.
5. Сваи ввинчивают на глубину, которая определена расчетным методом.
6. Все винтовые сваи последовательно углубляют до проектного уровня.
7. По окончании монтажа винтовых свай их верхние кромки выравнивают при помощи металлорежущего инструмента до одного горизонтального уровня.
8. По краям и внутрь свай заливают бетонную смесь с армированием стальными прутьями, что обеспечивает дополнительную жесткость всей конструкции фундамента и повышает его механическую прочность.
9. На верхние кромки винтовых свай приваривают горизонтальные металлические пластины. Это позволяет создать одинаковую по уровню горизонтальную плоскость для последующего монтажа ростверка.
10. Полость между основанием пола и уровнем грунта можно заполнить различными материалами: керамзитом, пенополистиролом, каменной ватой, гидроизоляционной и пароизоляционной пленкой.

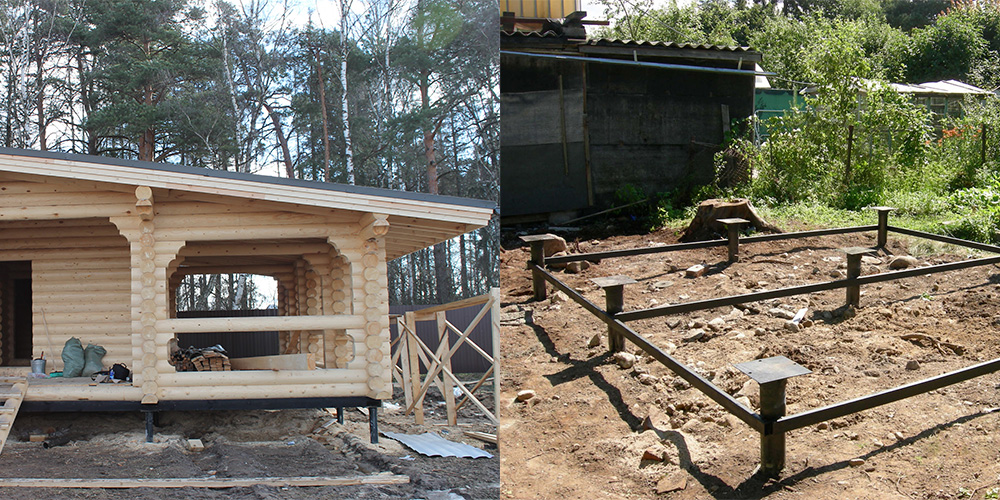

Для монтажа ростверка используют металлические балки или деревянный брус. Выбор материала зависит от расчетной нагрузки от здания бани. При этом металлические балки должны пройти предварительную антикоррозионную обработку, а деревянный брус обработку специальным антисептиком и антипиреном.

Ознакомьтесь с примерами проектов бань из бруса из нашего каталога. Срок строительства — от 10 дней. Бесплатная доставка домокомплектов до КАД и МКАД. Даем гарантию на работы. Выбрать проект

Компактная баня из бруса 4х4

Проект: «Б-1»

Размеры: м

Площадь: 16 кв.м

Сруб под крышу: 671 000 руб

С отделкой: 882 000 руб

3 фотоотчёта

Баня из бруса с мансардой и ломаной крышей

Проект: «Б-2»

Размеры: м

Площадь: 34 кв.м

Сруб под крышу: 856 000 руб

С отделкой: 1 274 000 руб

1 фотоотчёт

Баня из бруса 5х4 с уютной террасой

Проект: «Б-3»

Размеры: м

Площадь: 20 кв.м

Сруб под крышу: 784 000 руб

С отделкой: 982 000 руб

4 фотоотчёта

Процесс утепления

Винтовые сваи для бани в далеком прошлом зарекомендовали себя с хорошей стороны. Они заметно облегчают и ускоряют процесс строительства. Утепление проводится сразу после усадки строения, что совершает фундамент этого типа таким популярным.

Процесс утепления зависит от покрытия, применяемого для укладки пола. Чаще всего используется дерево. Оно издает приятный запах, экологически чистое, надёжное и смотрится прекрасно. В случае если в качестве напольного покрытия планируется применять древесину, то теплоизоляция будет проводиться следующим образом:

1. По окончании установки сваи для укладки и бани фундамента пол покрывается балками для увеличения устойчивости конечной конструкции
2. Сверху укладывается черепной брус
3. Заливается черновой пол
4. Укладывается теплоизоляционный материал
5. Проводятся пароизоляционные работы
6. Укладывается главное напольное покрытие.

В случае если для пола употребляется бетон, поверх первого слоя укладывается цементная плитка, сверху – водоизоляционный материал, после этого утеплитель и заливается бетон.

Выбирая фундамент для бани на винтовых сваях, вы не останетесь разочарованы. А мы изготовим и по необходимости установим конструкцию скоро и надежно. База для фундамента производится из надёжных и надежных материалов, талантливых прослужить пара десятилетий.

Фундамент на винтовых сваях под баню. Фундамент спустя 4 года. СВ-Фундамент

Увлекательные заметки:

• Железные печи независимой разработки
• Генераторы в качестве мини-электростанций
• Приствольный круг плодового дерева
• Фундамент для бани

Подобранные по важим запросам, релевантные статьи:

• Вы решили выстроить баню? Превосходно! Эта статья детально поведает вам о том, как скоро и дешево выстроить баню. Исходя из этого скорее приступайте к прочтению…

• Как верно утеплить крышу, чтобы сохранить предельное число тепла? В большинстве случаев утепляют пространство конкретно между перекрытием и чердаком,…

• Из-за рвения теплого воздуха подниматься вверх (известный факт из книжки физики для школы ), в нашем случае – к верхней части конструкции…

• Нужна ли баня на дачном участке? Тут сомнений быть не имеет возможности: само собой разумеется, нужна! Время от времени как раз баню строят прежде всего, дабы применять её в качестве…

• Вниманию читателя предлагается описание относительно недорогой и компактной бани, выстроенной на типовом садовом участке. Баня была задумана как русская…

• В условиях отечественного климата вопрос, как утеплить дом, очень актуален – зимы бывают достаточно жёсткими, а весна и осень также смогут различаться низкими…

Дачные идеи и опыт садоводов

Как сделать пол в бане на сваях своими руками: Инструкция

Первым делом убедитесь, что в земле выкопаны все необходимые траншеи для укладки канализационных труб и каналов подачи воды, если таковые запланированы.

Prev 1of1 Next

После чего половые лаги снизу подбиваются досками чернового пола.

Prev 1of1 Next

Следующий шаг заключается в обеспечении ветровлагозащиты для утеплителя. Эту роль выполняет специальная паропропускная мембрана, которая позволит теплозащитной прослойке эффективно испарять влагу со своей поверхности на улицу. Качественный теплобарьер создаст минеральная вата толщиной 150 мм.

Prev 1of1 Next

Далее вся поверхность пола закрывается плотной гидроизоляцией с небольшим нахлестом на стены.

Prev 1of1 Next

Закончив с гидрозащитой, поверх неё устанавливаются доски чернового пола.

Prev 1of1 Next

На черновой пол или обрешетку укладываются плиты ЦСП.

Prev 1of1 Next

Prev 1of1 Next

Плиты сверху закрываются гидрозащитной плёнкой, поверх которой кладётся обрешетка для заливки бетонной стяжки.

Prev 1of1 Next

Prev 1of1 Next

Prev 1of1 Next

Prev 1of1 Next Prev 1of1 Next

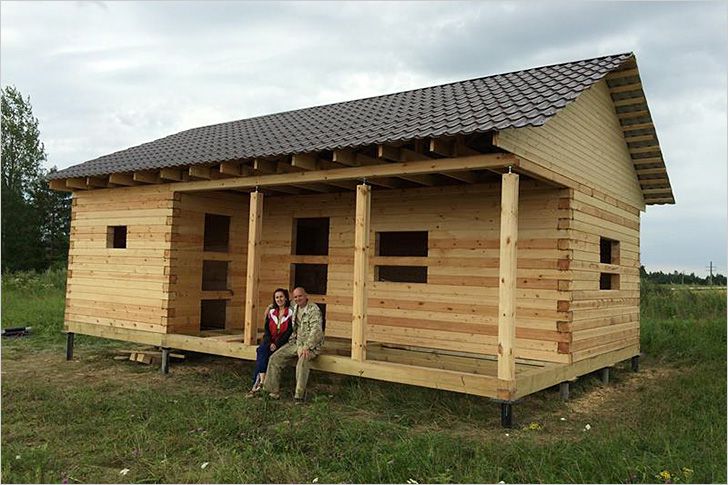

Как сделать баню на винтовых сваях своими руками

В большинстве случаев, баня на винтовых сваях – хороший способ быстро возвести нужную постройку своими руками со сравнительной экономией бюджета. Лучше сразу строить с расчетом на круглогодичное использование.

Даже в случае зимнего «простоя», все внутренние конструкции будут надежнее защищены от климатических воздействий. Внутренняя планировка, стены, крыша не будут отличаться от подобных строений на других типах фундамента.

Преимущества

Поднятие бани на винтовых сваях над землей дает возможность не только разорвать связь с перемерзающей почвой, ливневыми потоками, но и применить естественное стекание использованной воды через щели и трапы. В пространстве под нужными помещениями устраивают бетонный лоток для сбора и отвода жидкости в сливную яму.

Щелевая конструкция называется стекающий пол. Зазор между доской выдерживается 0,7 см, тогда, при набухании дерева просвет не будет перекрываться. Необходимая вентиляция и доступ для уборки в подполье конструктивно решен свайным фундаментом с высотой от нулевой отметки не менее 0,5 м.

На что обратить внимание

На винтовых сваях обычно возводят своими руками более легкие конструкции бань. Можно построить кирпичные стены на бетонном ростверке, плите, но для этого потребуется жестко увязанное свайное поле. Строительство из древесных материалов снижает общий вес и теплопроводность.

Сваи ввинчиваются с просветом 2÷3 м, в зависимости от жесткости балок основания. Центральные столбы желательно связать швеллером для поддержки лаг.

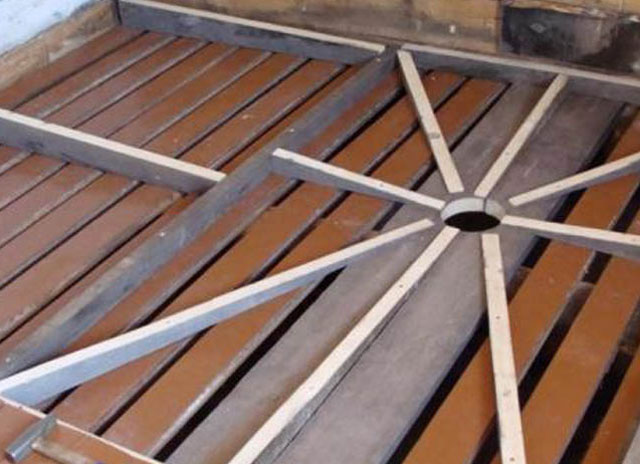

Организация слива

Подъем влаги со столба предотвращают укладкой на оголовок слоя рубероида, выступающего по краям на пару сантиметров.

Слив должен быть в каждом помещении. Там, где не используют воду для помывки, ее применяют для уборки и дезинфекции. Если посещение бани планируется раз в неделю или реже, не ставьте сливы с гидрозатвором. Они пересохнут, появится запах сточных вод. В таком случае лучше устанавливать сухой затвор.

Установка бани на винтовые сваи

Когда каждая из винтовых свай дойдет до своего упора, нужно обрезать ее болгаркой до нужного уровня. У каркасных домов – это горизонтальная плоскость. Сруб имеет перепад между продольными и поперечными бревнами венца. Его можно выбрать подкладками или разной высотой обрезки столбов (150 мм).

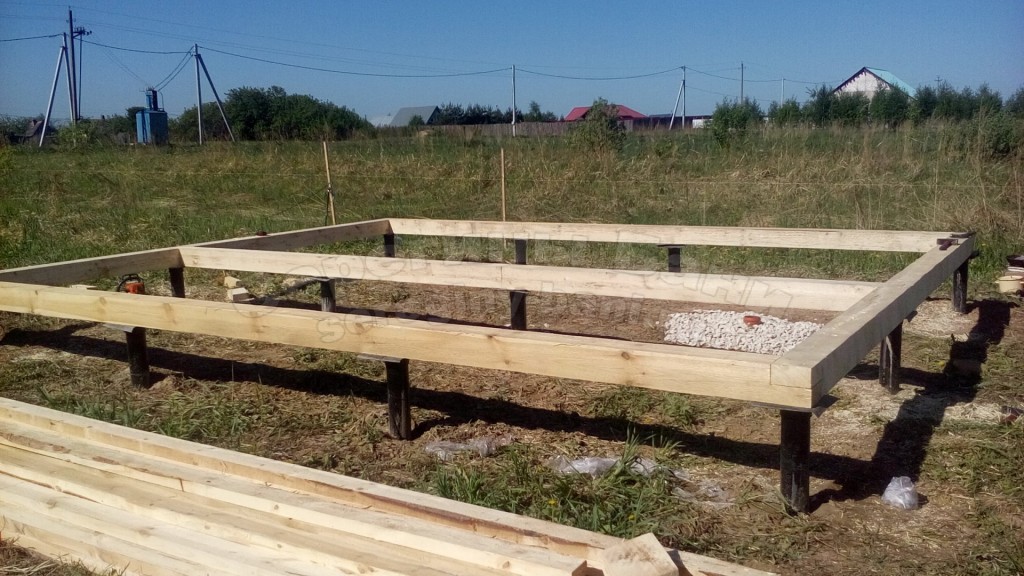

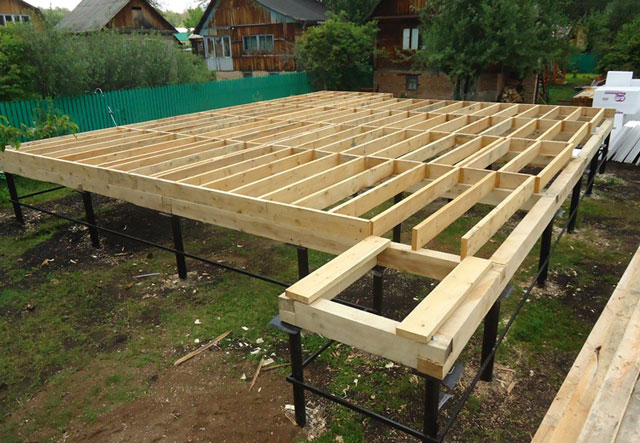

Делаем каркас

Установка каркаса на сваи

Основание выполняется из бруса с гранью 150 мм. У тяжелых конструкций – 200 мм. Порядок сборки:

• Выкладываем на оголовки, размечаем вырезы в «пол дерева» или «в лапу»;
• Складываем по вырезам каркас на оголовки, крепим в каждом углу по 1 шурупу;
• Добиваемся прямого угла в пересечениях, замером диагоналей;
• Фиксируем вторым шурупом в каждом пересечении;
• Крепим снизу болтами к оголовкам;
• Врезаем «в пол дерева» внутренний брус.

Собираем сруб

У сруба небольшой площади без нагруженных внутренних стен установка часто выполняется прямо на его венец вместо ростверка. Бревно первого ряда всегда должно быть толще, чем в следующих.

Его укладывают не сразу на оголовок, а на подкладку из доски лиственницы, бука, предварительно обработанную смолой (за исключением торцов). Разницу между продольным и поперечным бревном компенсируют толщиной доски.

Угол дополнительно скрепляют скобой.

Далее сруб собирается по порядковым номерам с прокладками из пеньки, пакли, войлока, согласно инструкции. Количество стен и наличие выступающего крыльца дают понять, сколько нужно точек опоры.

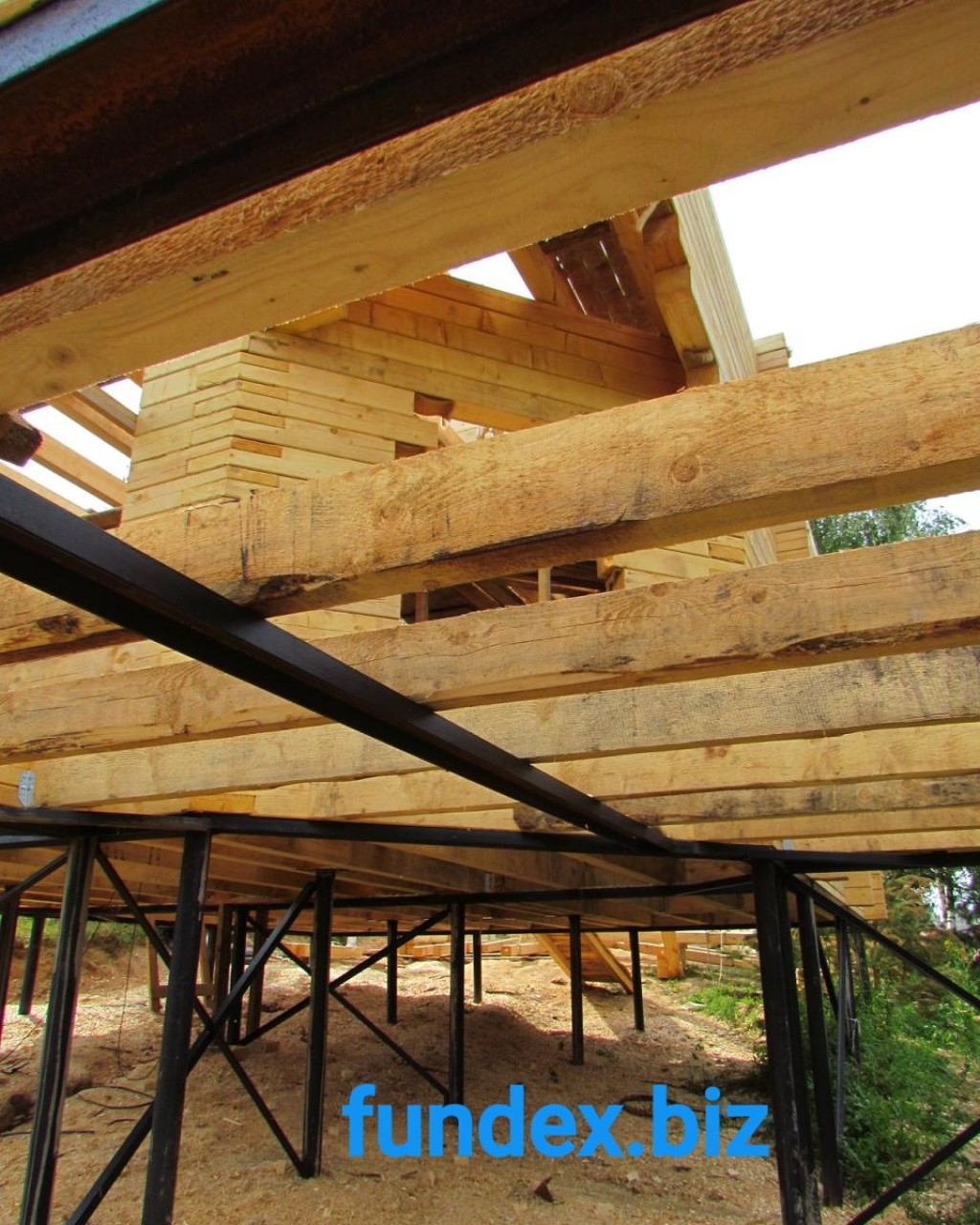

Ставят сруб и на ростверк из швеллера. В венце снизу высверливают отверстия, под которые на стальную обвязку приваривают вертикальные штыри. Бревно «надевают» на стержень. Получают жесткое сцепление. Посмотрите видео, как монтировать сруб на сваи.

Готовый вариант

Если нужно установить уже готовую постройку на фундамент, то у него дополнительно закрепляют углы и, с помощью домкратов, подкладок, двутавровой балки, поднимают на свое место.

Устройство пола

При устройстве данного типа бани своими руками очень важно предусмотреть правильную конструкцию пола, строительство которого напрямую зависит от фундамента. Горячий пар конденсируется и стремится стечь вниз, как и вода из душа. Поэтому конструкция не протекающего пола бани, располагающейся на возвышении из винтовых свай, более сложная:

Черновой уровень

Оборудование чернового пола

Дощатое покрытие, без щелей, обработанное антигрибковыми пропитками. Выстилается пленочными материалами для защиты от влаги снизу, заполняется керамзитом.

По верху также покрывается пленкой. Применение рубероида и других битумсодержащих покрытий, в дальнейшем, может осложнить жизнь неприятным запахом смолы. Высота сливных труб, проходы под них во всех уровнях пола, размечаются сразу.

Теплоизоляция

Утепление делают из доступного материала:

• Минеральная вата (прошивные маты, рулон) – 0,25 м толщиной;
• Пенный полимер, пенопласт (плита) – 0,15 м.

Необходима защита сверху от влаги. Пенополистирол устойчив к этому воздействию. Другие утеплители снижают свои свойства. Отлично зарекомендовали себя в качестве защиты мембранные покрытия.

Они выпускаются достаточных размеров по длине и ширине (максимально 61×15,5 м), чтобы закрыть цельным куском, с напуском вверх на стены.

В каркасном доме пароизоляция делается и по стенам, с выпуском конденсата на мембрану для слива самотеком.

Защитить и украсить

Закрытый цоколь бани

Установка бани на возвышении из винтовых свай своими руками будет совсем завершенной после устройства цоколя.

Он защитит от скопления мусора под домом, зимой – от снежных заносов, создаст дополнительное препятствие потерям тепла и украсит вид.

В зависимости от высоты над уровнем земли, конструкции пола, концепции всего здания, можно использовать сайдинг, искусственный камень, декоративные покрытия.

Надо не забыть оборудовать технологические лазы для осмотра фундамента. Внутреннее пространство очистить от плодородного слоя, засыпать щебнем, песком.

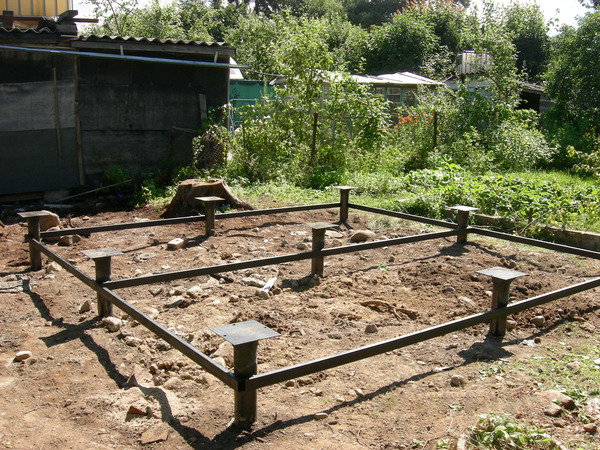

Монтаж и заготовка под ростверк

Первым делом необходимо сделать разметку, для этого снимается верхний слой почвы и вырывается котлован. Его величина должна быть на 1м больше с каждой стороны, чем будущий фундамент. Делается это для установки опалубки. Это огромный объем работы и стоит пользоваться экскаватором. Грунт надо снимать аккуратно и дойдя до определенной глубины приступить к выравниванию вручную. Использовать можно и механизированное выравнивание, при помощи мини-экскаватора и установленного на нем планировочного ковша и нивелира. Геотекстиль укладывается на дно и забрасывается песком. Далее надо уложить рулонную гидроизоляцию. Стеклоизолом предохраняют фундамент от воды и влаги.

Герметичность обеспечивает тот же битумный праймер. Его наносят в места нахлестав. Не рекомендуется использовать рубероид, он неэластичный и трескается. Для ростверка делается опалубка, по всему периметру сваи. Чтобы выдержать давление во время заливки бетона опалку надо хорошо закрепить, чтобы избежать смещение конструкции. В качестве материала используют влагозащитную фанеру или обрезную доску. А чтобы раствор не приставал к стенкам, используется полиэтиленовая пленка.

Разновидности опор

Производители свай предлагают несколько видов изделий. Они различаются по нескольким критериям:

• размерам;
• наконечникам;
• по ширине и количеству лопастей;
• типу стали (материалу изготовления);
• защитному покрытию.

Все эти характеристики оказывают влияние на эксплуатационные качества готовой конструкции.

По диаметру и длине

Длина опоры в каждом случае рассчитывается индивидуально. При этом важно учитывать несколько показателей:

• глубину, на которой залегает плотный грунт;
• глубину промерзания почвы в регионе;
• высоту цокольного этажа.

Диаметр и длина винтовых свай  рассчитывается индивидуально.

В большинстве случаев длина опоры варьируется в пределах 2500-3500 см.

Диаметр опор — от 57 мм до 130 мм. От этого показателя зависит прочность готовой конструкции и несущая способность фундамента. Производители предлагают несколько вариантов изделий:

1. Маленький диаметр опоры 57 мм. Для такой сваи нагрузка составляет 800 кг. Сфера использования такого фундамента относительно узкая: установка ограждений из сетки-рабицы или штакетника.
2. Труба диаметром 76 мм. Она подходит для строительства заборов из частого штакетника или профнастила. Максимальная нагрузка достигает 3000 кг.
3. Диаметр 89 мм. Использовать опоры можно для возведения беседок, легких гаражей, хозпостроек, веранды. Несущая способность достигает 4-5 т.
4. Диаметр 108 мм. Такие трубы рекомендуют при строительстве небольших бревенчатых срубов и каркасных домов. Опора выдерживает до 5-9 т.
5. Диаметр 133 мм. Сваи с максимальной нагрузкой 12-14 т используются в малоэтажном строительстве, когда в качестве строительных материалов используется кирпич или газосиликатные блоки.

По типу наконечников

Винтовые сваи бывают 2 видов:

1. Литые. Такие элементы изготавливаются путем литья, в результате наконечник с лопастью представляет собой единую деталь. Они характеризуются повышенной прочностью, однако их цены выше. Применять их рекомендуют на твердых каменистых почвах.
2. Сварные. Эти наконечники изготавливаются путем приваривания лопасти к наконечнику. Низкая цена объясняется относительно низкой прочностью. Если такую опору попытаться поднять из земли, есть высокий риск срыва лопасти.

Винтовые сваи бывают литые и сварные.

По количеству лопастей

Опоры бывают:

1. Однолопастными. Их рекомендуют к использованию на грунте с высокой несущей способностью. Однолопастные сваи со сварным наконечником быстро достигают критической нагрузки, что вызывает срыв лопасти.
2. Многолопастными. Наличие 2 лопастей обеспечивает повышенную стойкость к горизонтальным, вдавливающим и выдергивающим нагрузкам.

По материалу изготовления

В зависимости от применяемой стали выделяют несколько видов опор:

• сталь СТ3 — из нее производят сваи, подходящие для грунта со слабой химической агрессивностью;
• Ст20 — такой сплав рекомендуют для работ на почвах средней химической агрессивности;
• опоры из стали 30ХМА и 09Г2С подходят для высокой химической агрессивности среды.

Сваи различаются по материалу изготовления.

По типу защитного покрытия

Стальные опоры после установки будут взаимодействовать с влагой, поэтому им необходима надежная наружная защита от коррозии. Лучше всего выбирать изделия, которые уже обработаны защитным составом на заводе. Существует несколько типов покрытий. Максимальную защиту обеспечивают эпоксидные и полиуретановые составы, а также цинкование холодным способом.

Стандартные полимерные покрытия и цинкование горячим способом не могут обеспечить высокую защиту от появления ржавчины.

По области применения

Сваи различаются шириной и расположением лопастей, строением наконечника. Эти особенности влияют на эксплуатационные характеристики. По области применения винтовые опоры делят на 4 категории:

1. Изделия с 1 широкой лопастью, которая расположена на коротком наконечнике. Они подходят для работы на любых грунтах. Для строительства частных домов из блоков следует брать опоры большого диаметра и соблюдать малый шаг при установке.
2. Сваи с 2 лопастями, расположенными на разной высоте. Для установки такого фундамента требуется специализированная техника. Опоры подходят для строительства 2-этажных дачных домов и характеризуются повышенной устойчивостью к усадке и выдергиванию.
3. Изделия многовитковые с длинным наконечником и узкими лопастями разработаны для установки в каменистый грунт.
4. Сваи без острого наконечника имеют ограниченные функции и предназначены для строительства в условиях вечной мерзлоты.

Сваи имеют разные области применения.

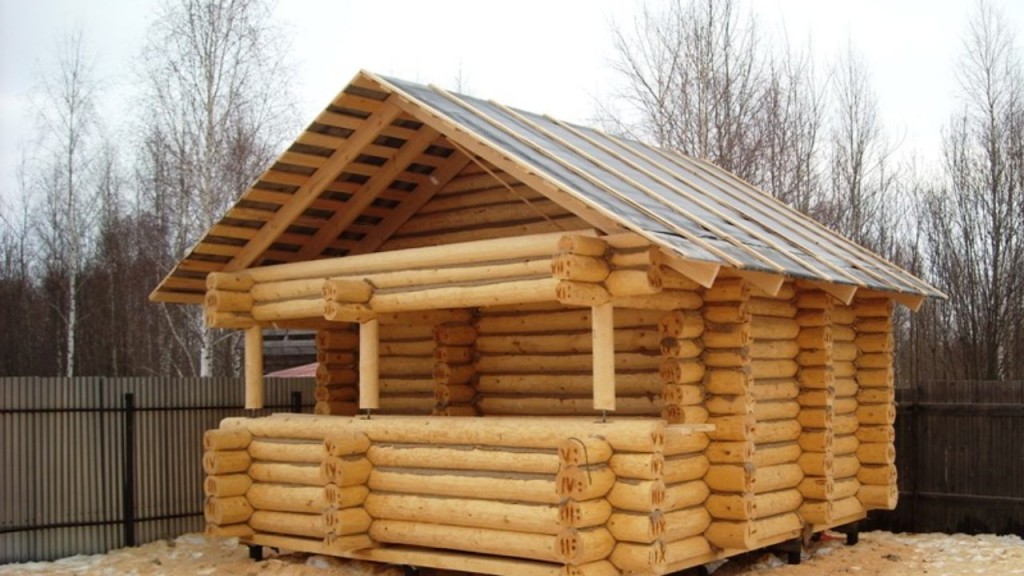

Требования к бане из сруба

Баня на винтовых сваях

• для того чтобы избежать провисания бревна при вертикальной нагрузке, необходимо соблюдение расстояния 3 метра от одной опоры до другой;
• при длине лаги свыше трех метров требуется установка дополнительной опоры по центру: полы не будут пружинить при динамической нагрузке;
• центральный ряд обвязывается швеллером, а если используется опорное бревно/брус, то центральный ряд свай необходимо опустить на 15 сантиметров относительно других элементов;
• в местах примыкания внутренней стены сруба к внешней, врезаются две дополнительные сваи;
• чтобы минимизировать отходы доски для пола, необходимо принять в расчет в каком направлении будут укладываться лаги для пола.

Рассчитываем количество опор

До начала проектирования следует выполнить геодезические изыскания, которые предусматривают:

• отбор и анализ проб почвы;
• определение глубины водоносных слоев.

Затем определяется нагрузочная способность. Для малответственных конструкции можно использовать табличные показатели нагрузочной способности для различных типоразмеров колонн.

Практически все виды свайных фундаментов рассчитаны на нагрузку от построек с малой этажностью

Рассмотрим примеры:

• винтовая опора, выполненная на основе трубы диаметром 76 мм с диаметром рабочей части 200 мм, способна выдержать 1000 кг;
• при увеличении диаметра трубы до 89 мм и размера спиральной части до 250 мм соответственно возрастает до 2000 кг расчетная нагрузка;
• элемент на основе трубы диаметром 108 мм с диаметром рабочей части 300 мм обладает нагрузочной способностью, равной 250 кг.

Общий алгоритм расчета предусматривает выполнение следующих работ:

1. Определение массы строения. Она вычисляется путем перемножения объема стен на плотность стройматериала. К полученному значению следует прибавить массу кровли и элементов интерьера.
2. Расчет снеговой нагрузки. Для вычисления показателя необходимо площадь крыши строения умножить на нормативную величину снеговой нагрузки для конкретного региона.
3. Вычисление динамической нагрузки. Значение определяется путем перемножения площади основания на базовую величину, составляющую 350 кг на один квадратный метр поверхности.

Необходимо также учесть ветровую нагрузку. Она определяется по таблицам, учитывающим предельное значение скорости ветра для конкретного региона. Просуммировав все виды нагрузок, действующие на строение, получаем общую суммарную нагрузку, воспринимаемую фундаментом.

Прочность и долговечность дома зависит от качества используемого материала

Дальнейший порядок действий:

1. Начертите план строения, распределив опоры в угловых зонах и под несущими конструкциями.
2. Разделите суммарную нагрузку на общее количество колонн и вычислите нагрузку на один элемент.
3. Выберите конструкцию применяемых опор, ориентируясь на их несущую способность с коэффициентом запаса 1,2.

При выполнении расчетов необходимо округлить все значения в сторону большей величины.

Методика проведения работ

Когда производится устройство пола на винтовых сваях, в держатели укладываются балки, при этом необходимо стараться вымереть их длину таким образом, чтобы каждая балка была уложена с отступом от обвязочного бруса. Зазор в 1 см позволит обеспечить вентиляцию древесины при эксплуатации бани. Поверх балок располагается черновой пол, который крепится саморезами.

На заключительном этапе застилается чистовой пол. Между досками следует оставить зазоры в 8 мм. На этом можно считать, что протекающий пол на сваях готов.

Сухой деревянный пол в бане

Сухой пол настилается из досок в 2 слоя. Сначала монтируется черновой пол. Поверх досок кладут гидроизолятор. Затем укладывается утеплитель. Поверх него — еще 1 слой гидроизолятора. В завершение настилается чистовое напольное покрытие. Для этого используется шпунтованная доска из прочной древесины хвойных пород. Отдельные половицы необходимо укладывать вплотную друг к другу без щелей и зазоров. При укладке чистового пола обязателен уклон к 1 из углов помещения. Здесь делается отверстие, под которым крепится сифон. Это поможет легко удалять использованную воду во время эксплуатации бани.

Преимущества винтовых свай

Винтовая свая СВЛ-250/76-1000

1. С помощью винтовых элементов можно с успехом возводить даже крупные постройки из бревен и бруса, не опасаясь неравномерных просадок. Независимо от типа почвы, усадка будет равномерной.
2. Монтаж занимает небольшое время.
3. Баню можно построить возле озера, реки или вблизи заводненных участков, независимо от уровня подземных вод.
4. Во время смены сезонов опоры не смещаются.
5. За счет своей острой формы, винтовые сваи хорошо заглубляются на нужную величину.
6. Это сравнительно дешевый способ сделать фундамент (в сравнении с другими способами).
7. Экологическая безопасность для окружающего ландшафта.
8. Удобство и универсальность применения.
9. Отсутствует необходимость выполнения земляных работ.

Сначала на очищенном от растительности участке осуществляется разметка по периметру фундамента. Затем начинается этап установки опор. Они могут устанавливаться на разном расстоянии. Точный промежуток между ними определяется особенностями почвы.

Если постройка будет небольшого размера, то достаточно их ввинчивать на расстояние 2-3 метра. При неоднородных почвах для прочности конструкции, сваи опускаются на разную глубину.

Когда ввинчено необходимое количество свай, на каждую из них при помощи сварки крепятся оголовки стандартного диаметра – 250 х 250 мм. Затем укладывается брус.

Если материалом для бани является оцилиндрованое бревно, то на оголовки крепится нижний строители рекомендуют делать «запилы» только над площадками оголовков, так как все прочие могут ослабить брус и вызвать его прогибание.
