Из чего сделать опалубку для ленточного фундамента

Разновидности опалубок для ленточного фундамента

По способу применения опалубка под ленточный фундамент делится на съемную и несъемную. Из названий понятно, что съемный вариант демонтируется сразу, как только бетонный раствор схватится и наберет достаточную прочность. Этот тип опалубки используется многократно, в зависимости от того, какой материал использовался для изготовления.

Опалубочная конструкция несъемного типа остается составным элементом фундаментной основы. Подобными системами начали пользоваться не так давно, но они успели обрести популярность. Чаще всего их изготавливают из экструдированного пенополистирольного материала, блочные элементы отличаются конфигурацией, соединении е их между собой обеспечивается замками и металлическими шпильками.

Такая опалубка остается в качестве части бетонного основания, выполняя функции его утеплительного слоя.

Пенополистирольная конструкция не только задает форму и утепляет конструкцию, но и защищает от проникновения посторонних шумов. Стоимость системы велика, но ее применение помогает решить несколько проблем одновременно, существенно сокращая при этом время, необходимое на проведение строительных работ по заливке фундаментной основы.

Отдельно выделяют еще один несъемный опалубочный вид – пустотелые блочные камни из бетона. Выпускаются они различных конфигураций, конструктивно состоят из нескольких стенок и перемычек. Соединение блоков выполняется специальными замками и арматурными прутьями.

Характерные ошибки при сборке

1. Сборка конструкции из сухих заготовок.

Доски для опалубки лучше брать сырые. В противном случае при загрузке бетонной массы они начнут интенсивно впитывать воду, содержащуюся в растворе. Структура искусственного камня получится неоднородной, что скажется на прочности фундамента.

2. Использование необрезной доски.

Неправильная геометрия образцов приводит к образованию щелей, через которые вытекает «цементное молочко», результат – тот же. Если все-таки для опалубки применяется именно такая (дешевая) древесина, то следует дополнительно изнутри все щиты обшить фанерой.

3. Неправильный выбор параметров досок.

Оптимальными считаются: по ширине – до 15, по толщине – не менее 4. Сборка опалубки из более тонких образцов может привести к их изгибу, так как загружаемый раствор создает значительную нагрузку на всю конструкцию. Боковые грани ленточного фундамента получатся неровными, что затруднит его дальнейшую отделку (гидроизоляцию, утепление). Кроме того, повысится расход бетона, так как он постепенно начнет проседать по мере изменения геометрии досок.

Можно использовать образцы и с меньшей толщиной, но при условии, что изнутри опалубка будет обшита фанерой. Причем не простенькой (дешевой), а многослойной и влагоустойчивой. Например, фанерными листами марок ФК или ФСФ.

Самостоятельно, зимой, фундаментом лучше не заниматься. Технология значительно усложняется – уплотнение бетона, прогрев и ряд других мероприятий – и самому при недостатке опыта все нюансы учесть не получится.

Разновидности опалубки

При возведении основания используют по-разному устроенные щиты. Это вызвано характеристикой почвы на строительном участке, свойствами применяемого материала, внешними условиями.

Согласно ГОСТ Р 52086-2003 по конструкции опалубку для ленточного фундамента разделяют на 2 типа:

• разборную (съемную);
• несъемную.

Первый тип состоит из отдельных элементов, которые демонтируют после того, как бетон затвердеет. Допускается снимать щиты поле набора монолитом более 50 % прочности. Разборные конструкции используют неоднократно. Это зависит от материала, из которого они изготовлены. Наиболее прочные заводские варианты способны выдерживать более сотни заливок.

Элементы несъемной конструкции становятся частью ленточного основания. С их помощью делают гидроизоляцию и теплоизоляцию фундамента. Также они могут выполнять декоративную функцию. Благодаря этому использование несъемных модулей сокращает время строительства.

Изготавливают такие системы, главным образом, из пенополистирола экструдированного типа. Выпускаемые блоки имеют различную конфигурацию. Они соединяются друг с другом с помощью шпилек, изготовленных из металла, замков.

Блоки под заливку фундамента

Блоки из бетона с пустотами внутри относятся к неразборной разновидности опалубки. Их выпускают угловыми, стеновыми, с радиусом и прочей конфигурации. Блоки соединят замками и армируют.

Разборные конструкции позволяют как сделать опалубку для ленточного фундамента, так и дополнительно с их помощью решают ряд проблем. Они характеризуются высокой стоимостью, но такая цена часто оправдана. Также при их использовании уменьшается время проведения работ. Съемные конструкции можно использовать неоднократно и изготовить самостоятельно.

Виды опалубки

Если привести классическое определение, напечатанное в сводах правил по строительству, то опалубкой можно назвать комплект элементов, из которых собирается конструкция для заливки строительной застывающей смеси.

К собранной конструкции предъявляются следующие требования:

• прочность;
• стабильность;
• эффективность;
• простота.

Опалубка для столбчатого фундамента имеет одну конфигурацию, а для плитного другую.

И в том, и в другом случае, выполняя работы своими руками, нужно добиться, чтобы сооружение выдержало нагрузку, которая возникает при заливке бетона.

Видео:

И сохранять заданную форму в течение заданного времени после заливки.

По способу применения опалубка бывает:

• съемная;
• несъемная.

Для установки съемной конструкции для фундамента можно использовать самые разные материалы. Деревянные доски, металлические листы и прочие подручные материалы.

В практике строительства индивидуальных домов чаще всего выполняется монтаж опалубки из доски или фанеры. Технология работ с этим материалом хорошо отработана.

При строительстве небольших объектов, таких как гараж или дачный домик, опалубка делается своими руками.

На видео показана последовательность установки и крепления деревянной конструкции для фундамента индивидуального дома.

Видео:

Устройство съемного типа обязательно разбирают через определенное время, которое требуется для отвердения бетона. Когда снимать опалубку с фундамента, известно.

Согласно действующим строительным нормам, бетонная смесь набирает твердость через 28 дней после заливки.

В том случае, когда работы ведутся своими руками, нужно аккуратно выполнить снятие деревянных щитов.

Доски после этого можно использовать повторно для сборки опалубки в другом месте или иных хозяйственных нужд.

При использовании съемного типа приходится выполнять большой объем подготовительных работ, что некоторые строители отмечают как недостаток.

Несъемная опалубка после заливки бетона остается составной частью фундамента.

Чаще всего ее производят из пенополистирола. В качестве положительных свойств этих конструкций следует отметить надежность и простоту установки.

Монтаж несъемной конструкции выполняется в короткие сроки, поскольку при этом не требуются дополнительные работы.

Наглядным примером такой конструкции служит опалубка для столбчатого фундамента. Асбоцементные трубы по своей функции – это несъемная опалубка.

Зачем снимать опалубку с фундамента

Разберемся в сути съемной опалубки. Раз она демонтируется, значит, на то есть причины. Первая причина – характер используемых материалов. Дерево гниет. Металл покрывается коррозией.

Эти процессы особенно активны в наполненной влагой почве. Если несъемная опалубка защищает бетон от сырости, то съемные материалы сами уязвимы перед ней. Смысл оставлять таковые на фундаменте?

Съёмная опалубка типа Лего из алюминия и ламинированной фанеры

К тому же, съемная конструкция не имеет поперечных перегородок, не монолитна. Полистирольный блок отливается целиком, а обычная опалубка сколачивается и сваривается. Наличие стыков – риск.

Такая опалубка может лишь удержать бетонную смесь в заданных рамках, но не стать конструкционным элементом здания. Вот и встает вопрос, как правильно снимать опалубку с фундамента, колонн?

Несъемная опалубка для фундамента: новое слово в строительстве

В последние годы на смену съемной приходит конструкция с использованием полимерной опалубки, которая после заливки бетона становится частью будущего фундамента. Она придает ему дополнительные свойства, защищая от воды и сохраняя тепло. Дополнительные свойства несъемной опалубки из такого материала: простота сборки (чем-то напоминает конструктор или пазл) и, как следствие, геометрическая гармония деталей. Отдельные виды полимерной опалубки имеют армирующую сетку, которая усиливает фундамент.

Из минусов – себестоимость такого фундамента выше, чем у построенного с помощью досок. Впрочем, игра стоит свеч, когда речь идет о том, что строится на десятилетия и для себя. Несъемную опалубку также можно выполнить из оцинкованного профильного листа – в готовом фундаменте он защитит поверхность бетона, а его волны будут служить ребрами жесткости. К такой металлической конструкции дополнительно необходим съемный «пояс» кольев из бруса.

Заливка фундамента

Рекомендации по заливке фундамента

Если в вашем регионе грунт считается подвижным и слабым, то создание ленточного основания будет сложным и трудоемким. Что и говорить, если в местах без грунтовых вод, готовый фундамент может стать причиной искажения профиля в траншее, когда опалубки нет.

Итак, получается, что залитый в землю фундамент на 90% в плане прочности зависит от подготовительных работ, в которые входит изготовление траншеи, армирование и проведение гидроизоляционных работ.

Все это выглядит следующим образом:

1. Для начала нужно изучить особенности земли в регионе, а также узнать, какова точка промерзания грунта и залегания грунтовых вод. Если будут найдены источники, мокрый песок, подводные воды и глина возле поверхности, следует заняться созданием дренажной системы на всей территории строительства, иначе воды просто разрушит основание.
2. Ширина фундаментной основы должна быть увеличена на 20-25% от выбранной площади. За счет увеличения траншеи можно будет компенсировать ухудшение несущих свойств ленты. Они будут становиться хуже из-за возможного нарушения геометрии формы.
3. Оптимальным вариантом будет выкапывание большей части земли экскаватором, а оставшиеся 40 см вручную. Это обосновано тем, что так вы не потратите много сил и сократите потери времени, а еще котлован будет лучше по своей форме. Главная задача – это изготовление идеально ровной траншеи, а также использование отвеса и уровня.
4. Если вы решили залить фундамент в землю без опалубки, то создание песчаной подушки просто необходимо. Это будет предотвращать пучение грунта, и в к тому же в песке не задерживается влага. Песчаное основание будет выравнивать напряжение по контакту грунта с фундаментом. Слой следует тщательно утрамбовать, а стенки обшить пленкой из полиэтилена. Дно укройте материалом Изоспан.

Как видите, подготовка не такая уж и сложная. Но именно при выполнении всех этих правил вы получите в конце идеальное по всем параметрам основание для заливки фундамента без использования опалубки. Но есть еще некоторые тонкости, которые следует рассмотреть перед началом работ.

Изготовление траншеи

Работы с землей считаются трудоемкими, и по этой причине вы советуем выполнять их с помощниками, или же воспользоваться услугами экскаваторщика.

Последовательность для рытья траншеи такая:

Когда все подготовлено и ожидает следующего этапа, возникает другой вопрос – как правильно армировать фундамент в земле без опалубки?

Армирование и заливка

Перед началом армирования вам нужно будет купить прутья арматуры и проволоку, которой вы будете связывать прутья.  Задача состоит в следующем – нужно сформировать армированный каркас на поверхности земли, и он обязательно должен состоять из 3 слоев прутьев, которые между собой перевязаны проволокой. Самая большая нагрузка на фундамент будет на донной и поверхностной части ленты фундамента.

Именно в таких частях будет размещен каркас из арматуры. При этом не стоит забывать, что укладывать его на землю ни в коем случае нельзя. Он обязательно должен находиться на расстоянии от 50 мм от стенок и дна траншеи. Это даст возможность раствору бетона поглотить каркас полностью. В результате вы получите основание для фундаменте.

И последний этап – осталось залить фундамент без опалубки, при этом вы имеете 2 варианта событий:

• Изготовить бетон своими руками.
• Заказать уже готовый раствор у строительной фирмы.

Каждый сам решит, что для него лучше и выгоднее, но рекомендуется заказывать смесь у проверенных компаний, и хотя вы потратите больше денег, у вас останется больше сил и времени.

Полезный совет! Для того, чтобы рассчитать требуемый объем бетона, следует вычислить всю длину ленты фундамента, высоту и ширину, а после умножить эти показатели друг на друга.

К примеру, если длина составляет 35 м, ширина 0.5 метра, а высота 1 метр, то в объеме лента будет 17,5 м3. Если вы всеми руками «за» экономию, то сделать все самому выгоднее. Заниматься приготовлением будет рационально, если использовать бетономешалку.

Приготовление раствора

Для раствора бетона вам потребуется:

• Песок.
• Вода.
• Цемент.
• Гравий или щебень.
• Пластификаторы.

А на счет пропорций следующее – на 10 кг цемента нужно 30 кг песка и 45 кг гравия/щебня. Чтобы у вас получилась смесь марки М400, воды используйте ровно в два раза меньше, чем сухих компонентов. К примеру, 10 кг цемента, 30 кг песка и 45 кг гравия = 85 кг, и тогда получится, что требуемое количество воды – 42,5 литра.

Когда раствор будет готов, его можно заливать в готовую траншею. Смесь следует распределять равномерно, для этого использовать лопату и все хорошо утрамбовать. Также важно выгонять пузырьки воздуха и делать бетон как можно плотнее. Работу проводят в несколько слоев, с толщиной от 26 см. Когда лента будет залита полностью, поверхность следует разгладить и выровнять. Чтобы внутрь не попал мусор, укройте все полиэтиленовой пленкой.

Ура, фундамент готов! Теперь осталось подождать около недели, чтобы он успел затвердеть. Окончательное высыхание и прочность будет только через 31 день. Если такие работы проводились летом, бетон нужно будет увлажнять время от времени, чтобы он не пошел трещинами. Перед тем, как начинать строительство на готовом фундаменте в земле без опалубки, его следует укрыть гидроизоляционным материалом, и простейшим можно назвать рубероид.

Разновидности опалубки для фундамента

Съемную опалубку можно взять в аренду

По назначению оболочка бывает вертикальной, например, опалубка для столбчатого фундамента, и горизонтальной. Отвесная конструкция перемещается вверх по мере заполнения бетоном, как при заливке свайного основания.

Рамная система состоит из щитов на металлической раме и подпорок, соединяется гвоздями, болтами, саморезами. Конструкция является жесткой и применяется много раз. Балочная система включает опалубочные щиты, балки, ригель, строительные леса, где элементы соединяются сваркой. Такая конструкция применяется для возведения стен, а для бетонирования оснований не используется.

Съемная

Заменяемые системы различаются только по материалу, т.к. конструкция всегда делается аналогичная и содержит палубы, соединительный пояс, подпорки и раскосы. В строительстве используются модульные или инвентарные варианты щитов, которые изготавливаются на заводе. Такая опалубка быстро монтируется, снимается и отличается высокой точностью геометрических размеров.

В частном домостроении оборачиваемость конструкции не играет роли, поэтому чаще применяется древесина, например, делается опалубка ленточного фундамента из доски. После снятия материал больше применяться не будет.

Инвентарную опалубку можно взять в аренду, если такое решение обосновано в экономическом плане.

Несъемная

Несъемная опалубка становится частью фундамента

Конструкция состоит из опалубочных легкосборных частей, которые после застывания бетона переходят в категорию рабочих элементов и выполняют заданные функции. Оболочка предохраняет фундамент от почвенной жидкости, основание выдерживает замораживание и оттаивание без разрушений.

Используются заводские модули, которые составляются с помощью пазов и шипов в соответствующих местах. Наружные подпорки не используются, т.к. внутренние вкладки держат конструкцию и обеспечивают сопротивление нагрузке. Чаще несъемные варианты выполняются из материалов, сберегающих тепло и плохо пропускающих влагу, но также применяется металл, фибробетон, керамогранит или пластик.

Разборная

Разборная опалубка

Система предназначается для разборки после применения и перестановки на следующую делянку. Можно сконструировать такую опалубку для фундамента своими руками, приобрести многооборачиваемую на рынке или взять в аренду. Опалубка состоит из щитов и силового каркаса. Опоры, раскосы поддерживают щиты в рабочем положении, чтобы бетон не растекался в процессе твердения.

Разбирающийся вариант отличается способом скрепления элементов. Щиты соединяются болтами, которые снимаются при необходимости, а стационарная опалубка крепится гвоздями или сваркой каркаса, что не дает возможности снять ее без разрушения.

Мелкощитовая

Мелкощитовая опалубка

Конструкция используется на небольших объектах, чтобы не применять для монтажа подъемные краны. Щиты весом менее 50 кг ставятся в проектное положение вручную на строительстве частных домов, где не предусмотрен большой объем бетонных работ по заливке основания.

Мелкощитовая опалубка содержит элементы стандартных размеров, соединяется методом ударного замка и с помощью стяжных винтов.  Преимуществом устройства является многократность применения и длительный срок работы. Экономится труд рабочих, технология установки понятна и проста, в каждом элементе есть пазы, монтажные отверстия для подгонки частей.

Скользящая

Скользящая опалубка

Такой тип оболочки переставляется по высоте и применяется при строительстве зданий с монолитными бетонными стенами, колонами. Жесткие щиты выбранной конструкции крепятся на определенной высоте, внутрь подается бетонная смесь. После застывания оболочка разбирается и переставляется выше для принятия новой порции.

Для перестановки используются домкраты, тали, подъемники.

Использование скользящей опалубки является эффективным в строениях с неизменным периметром стен в плане и для сооружений с минимальным количеством оконных и дверных проемов, например, стен элеваторов, водонапорных башен, маяков.

Опалубка для фундамента своими руками и пошаговая инструкция процесса

Выбор материала зависит во многом от типа конструкции, поскольку надо рассчитывать прочность досок, щитов, металла и других элементов, которые участвуют в этом «интерактивном событии». Предположим, что строится одноэтажный дом или гараж.

Для опалубки нам понадобятся листы ОСБ толщиной 12 мм, можно 10 мм, но заливать бетон надо будет постепенно, чтобы нигде не выдавило «пузо».

  Вместо листов ОСБ можно использовать старые деревянные двери, металлические ворота, листы железа и все, что не слабее по прочности и имеет ровную поверхность.

Не обязательно, чтобы ровно было с двух сторон. Даже с внутренней стороны допускаются неровности на 2-3 сантиметра – это вполне нормально и на процесс никак не повлияет.

Главное, чтобы легко можно было потом отковырять от бетона этот материал, то есть, без каких либо элементов, которые попадают в пространство, предназначаемое для заливки бетона. Далее нам понадобится деревянный брус 50х50 мм, который мы нарежем.

Желательно, чтобы он был из твердых сортов древесины, идеальный вариант – лиственница. Ее стоимость, конечно немалая, поэтому, если не будет достаточно средств, можно купить 10 метров соснового бруса.

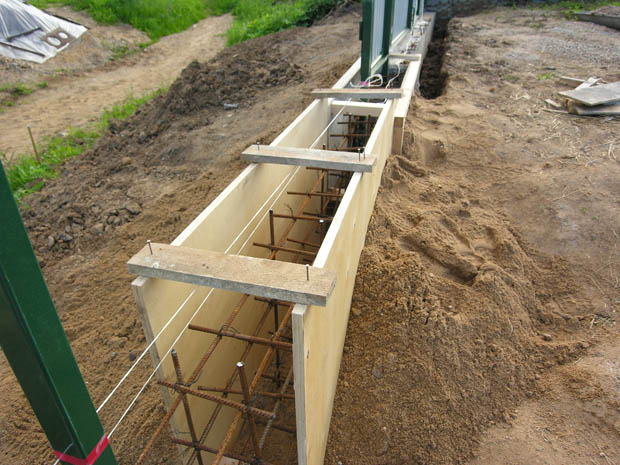

Выставляем опалубку и внутреннюю стяжку

Сюжет об опалубке своими руками

Для того чтобы опалубка для фундамента была ровной, надо выровнять подошву по уровню, проследить, чтобы ее угол наклона был незначительный, а между листами ОСБ и землей была небольшая щель, которая без труда сможет залиться раствором. Далее необходимо следовать инструкции.

Нарезаем деревянный брус по 25 сантиметров (зависит от ширины фундамента, если она будет 30 см, то по 30 нарезаем), причем следим, чтобы срез был максимально ровным. Нам понадобится около 4 таких кусочков на 1 метр погонный фундамента, если его высота будет 150 сантиметров (среднестатистический для дома).

Ставим 2 листа ОСБ или щиты напротив друг друга, вставляем между ними брусок длиной 25 сантиметров и завинчиваем по 1 шурупу с разных сторон через ОСБ плиту. Такая процедура является необходимой и при установке обычных досок в роли опалубки, так как существенно повышает прочность всей конструкции.

Следующий блок из ОСБ или другого угодного материала крепим так, чтобы между ними был минимальный зазор, привинчиваем планками. Так выставляем все до самого конца, чтобы не было нигде щелей. Толщина фундамента будет везде одинаковой, так как вы сможете контролировать ее при помощи деревянного бруска. Такое устройство опалубки ленточного фундамента позволяет существенно повысить ее точность.

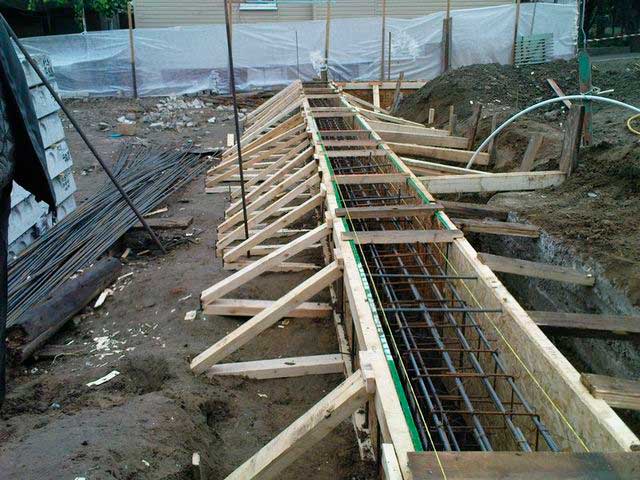

Наружные распорки

Видео об установке подпорок опалубки

Теперь перейдем к самой важной части нашего дела – наружным опорам для опалубки. Без них она просто развалится, поэтому надо уделить немного времени и выделить материалы для сооружения таких элементов. Рассмотрим пошаговую инструкцию как это сделать.

Нарезаем деревянный брус размером 60, 90 и 120 сантиметров. 1 край оставляем срезанным под ровным углом, а другой делаем 45 градусов.

Через каждый метр устанавливаем по 3 опоры на высоте 60, 90 и 120 сантиметров соответственно. Прямым углом упираем в землю и немного забиваем брус, после чего наклоняем заостренным концом к ОСБ листу, к которому он отлично прилегает. Завинчиваем шуруп.

Забиваем опоры вертикальные. В основном вся конструкция будет держаться на них. Надо взять стремянку и металлические трубы, уголки, квадраты – все, что имеет хорошую несущую способность и забить их на 50-60 сантиметров в землю, причем впритык к опалубке. Это не позволит низу отойти.

Изготовление опалубки для ленточного фундамента таким способом позволит максимально обезопасить конструкцию от поломки, даже при быстром заливании фундамента. Но не спешите, лучше делать все в несколько этапов – эффект будет намного лучше.

Завершающие роботы

Рано еще утверждать, что вы знаете, как сделать опалубку для фундамента, поскольку надо все подготовить к заливке бетона и только тогда можно говорить об окончании работ. Первым делом надо протянуть нитку – уровень, по которому будет залит фундамент.

Если где-то ошибиться с уровнем, тогда вся конструкция будет некачественной, поскольку доливать 5-6 сантиметров нельзя после отвердевания бетона. Это нарушает закон монолитности.

Установить криво дом тоже не получится, придется долго и нудно выравнивать первые ряды.

Берем уровень, опускаем его между листами ОСБ, отмечаем маркером линию нулевого значения, после этого натягиваем нитку так, чтобы она проходила точно по отметкам.

Теперь можно заливать фундамент, наблюдая за уровнем и разравнивая его.

Деревянные внутренние стяжки оставляются внутри или убираются при заливании фундамента (при достижении фундамента до укрепляющего элемента останавливаются на 2 часа, чтобы бетон немного уселся, потом отвинчивают брус).

Теперь мы рассмотрели, как делать опалубку для фундамента и укрепить ее снаружи и изнутри. Такая система подойдет для гаража или одноэтажного дома, для коттеджа лучше будет использовать доски – они немного прочнее и легче снимаются потом. Единственный минус – их очень долго крепить.

Полиэтиленовая пленка

Полиэтиленовая пленка

Вместо нее можно брать рубероид, толь, плотную вощеную бумагу или другие материалы. Использование этих материалов для обивки щитов опалубки приветствуется. Почему?

1. Доски после демонтажа опалубки не выбрасываются, их можно использовать во время дальнейшего строительства. Конечно, кроме тех случаев, когда для опалубки использовались ненужные отходы, их проще сразу засыпать землей. Пиломатериалы из опалубки можно применяться во время строительства черновых полов и потолков, в этих случаях достаточно только очистить поверхности от больших остатков бетона. Если для опалубки применялись качественные пиломатериалы, то их применение не ограничивается только вспомогательными конструкциями. Но есть одна проблема – ни один уважающий себя мастер не будет пропускать такие доски через рейсмус – песок и грязь моментально затупят режущие ножи.

   Обшивка опалубки пергаментом или пленкой

   Полиэтиленовая пленка отлично защищает поверхности опалубки от загрязнений. Причем не только непосредственно контактирующие с бетоном, но и с противоположной стороны. Идеально плотно сбить щиты не удастся (да и не нужно), а через небольшие щели всегда будет просачиваться жидкая фракция бетона и пачкать доски с обратной стороны.

2. Наличие полиэтилена значительно облегчает и ускоряет демонтаж опалубки, минимизирует риски нарушения целостности поверхностей фундамента в случае преждевременной разборки.

   Демонтировать опалубку с пленкой гораздо легче

Пленку нужно устанавливать с внутренней стороны опалубки. Для предупреждения провисания или соскальзывания закрепите ее степлером.

Ламинированная фанера для опалубки: особенности материала

Ламинированная фанера является традиционным материалом, который используется при сборке формирующих конструкций. Это связано с тем, что она имеет наиболее подходящие технические и физические характеристики. Ламинирующий слой располагается на поверхности. Его функция заключается в защите древесины от воздействия влаги.

Ламинированная фанера является очень удобным материалом для строительства опалубки

Обратите внимание! Для сборки формирующих конструкций принято использовать фанеру толщиной от 15 мм и выше.

Как выбрать опалубку под фундамент? Наиболее оптимальным вариантом считаются листы толщиной от 18 до 21 мм. Они чаще всего применяются при конструировании опалубок для фундамента и других элементов постройки. Такие изделия отличаются тем, что способны выдерживать высокие нагрузки. Причем их масса позволяет осуществлять простую транспортировку и монтаж. Габариты стандартных листов составляют 1250х2500 мм.

Фанера для опалубки: разновидности материала

На сегодняшний день существует четкая градация такого материала, как фанера. Встречается несколько популярных разновидностей листов, которые могут быть использованы в качестве щитов для формирующей конструкции. Все они отличаются друг от друга по одному признаку – типу клея. При сборке опалубок применяются такие виды фанеры:

• ФБА;
• ФСФ.

ФБА. В этом случае между слоями шпона располагается альбуминоказеиновый клеевой состав. Данная разновидность фанеры отличается высокой экологичностью. Ее нередко выбирают в качестве альтернативы натуральным материалам. Цена фанеры для опалубки этого типа довольно высокая, однако ее можно использовать даже для облицовки поверхностей в жилых помещениях.

Для организации формирующей конструкции не рекомендуется применять ФБА, так как этот вид фанеры отличается слабой устойчивостью к воздействию влаги. Поэтому такой вариант употребляется только в крайнем случае.

Вместо древесины для опалубки также используют листовой шифер

ФСФ. Данный материал имеет хорошую устойчивость к воздействию влаги. Это является серьезным преимуществом, которое определяет эксплуатационные особенности такой фанеры. Склеивающий состав в этом случае представлен смолой (фенолформальдегидной).

Статья по теме:

Несъемная опалубка из пенополистирола: многофункциональность и надежность

Преимущества и недостатки конструкции. Виды опалубок. Несъемная опалубка для фундамента, стен и перекрытий.

Многие специалисты советуют применять именно этот тип фанеры при сборке опалубки своими руками. Для стен используется несколько иная технология, но для фундамента такой вариант является наиболее приемлемым. Еще одним достоинством ФСФ является то, что ее можно использовать несколько раз. Обшивать внутренние части помещения такой фанерой не рекомендуется.

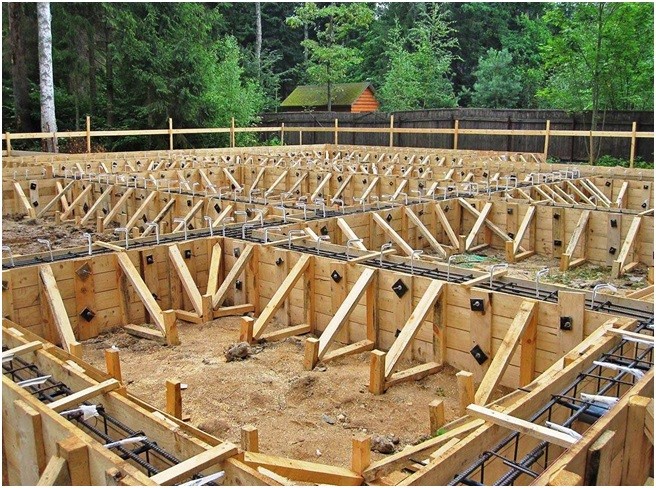

Укрепление опалубки ленточного фундамента

От прочности опалубки напрямую зависит качество фундамента. Чтобы избежать разрушения и деформирования ее нужно укрепить. Сделать это можно многими способами.

Установка опалубки фундамента

Установка опалубки фундамента

Устройство опалубки — это самый важный и необходимый этап. От качества опалубки зависит прочность дома и его срок службы. Опалубка — это такая форма, в последствии в которую заливается бетон. Она имеет два вида: съемная и несъемная. Съёмной опалубкой пользуются в том случае, когда при работе не нужно удалять материал с фундамента. Более популярным видом является съемная. Такой тип используется при ленточном фундаменте. Ее изготавливают из тяжелых металлов, досок и фанеры. Опалубка делается весьма просто, но есть некоторые нюансы при установке.

Самыми важными критериями являются:

• Обязательно она должна быть очень прочной, чтобы выдержать давление бетона.
• В ней не должно быть отверстий, где может произойти вытечка фундамента.
• Она должна быть плотной.
• От высоты опалубки зависит материал из которого она будет монтироваться.
• Опалубку устанавливают строго, после подготовительных работ на площадке.

Подготовка площади участка

Подготовка участка под установку опалубки

Важным этапов в строительстве — это подготовка расчета размеров, полное выравнивание местности и очистка участка для дальнейшей работы.

При необходимости потребуется разровнять почву для дальнейшей заливки фундамента. Практичный способ — это обозначить контуры при помощи веревки и колышков. Эта проделанная процедура поможет вам правильно рассчитать глубину траншеи. После вырытой траншеи, делается подушка, которую засыпают щебнем. Это все требования до начала работы на участке.

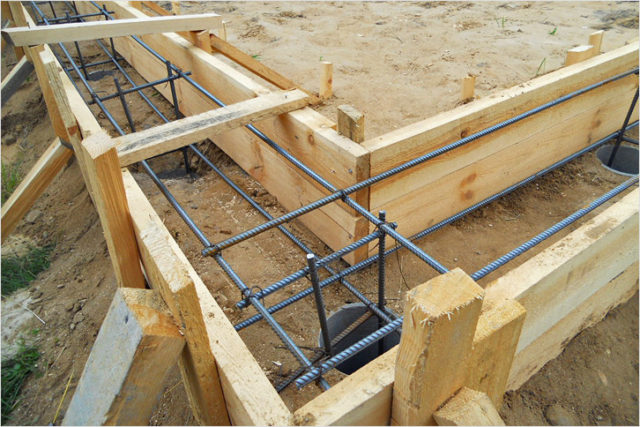

Установка и армирование опалубки из досок

Установка и армирование опалубки

Для ленточного фундамента сборка опалубки начинается с выбора самого практичного материала. Самый практичный материал — это доска. Доску лучше выбирать из сосны или ели. Эти две породы наиболее подходят для строительства опалубки. Для качественной установки нужно вбить деревянные бруски строго по проекту, на них будут опираться основные части. Закреплять эту конструкцию следует гвоздями. По всему периметру через каждые 40- 60 см. нужно будет скрепить доски проволокой, а через каждый метр подпереть доски еще досками. Обязательно нужно проверить всю опалубку уровнем, чтобы исключить любые отклонения.

Далее устанавливается арматура. Как правило устанавливают 4 прута, расположенных на равномерном уровне по всей по всей длине опалубки. Углы дополнительно усиливают вертикальными прутами.

Соединять арматуру нужно проволокой, не стоит использовать сварку. При воздействии на металл сварочной дуги нарушается поверхностная и внутренняя структура. Это нарушает его прочность и жесткость.

Как укрепить готовую опалубку?

Укрепление опалубки

После установки конструкции следующим этапом идет ее укрепление. Этот этап необходим, чтобы ваша опалубка была качественной и крепкой.  Для укрепления вам понадобятся деревянные колышки или арматурные пруты. Их необходимо вбить в грунт по всему периметру опалубки с шагом от 40 сантиметров, в зависимости от высоты же можно установить дополнительные подпорки.

По верху конструкции необходимо установить стяжки. которые будут удерживать щиты опалубки от расхождения под весом бетона. Доски закрепляются к вбитым в грунт кольям с помощью гвоздей или само резов.

Как подготовить опалубку для заливки фундамента

Подготовка опалубки под заливку бетона

При монтаже опалубки следует следить за расположением стенок, чтобы они были строго вертикально. При подготовке внутренних стен для заливки нужно оббить пленкой. Плотно проложить пленку и закрепить ее степлером. Эта проделанная процедура значительно упростит дальнейшую работу. В этом подготовительном этапе можно воспользоваться рубероидом, он отлично послужит для таких функций. После этого нужно отметить уровень заливки бетона и протянуть проволоку по всему периметру.

Щитовая съемная опалубка

Щитовая опалубка — это сборная конструкция, состоящая из щитов. Такой вид очень ценится и используется в разных строительных элементах. В нем много положительных характеристик, особенно можно выделить:

• Не деформируется под воздействием бетона.
• Отлично выдерживает большие объемы.
• Высокая точность размеров, предает высокую эффективность готовой работе.
• Простота в использовании.
• Долговечная и надежная.
• Уменьшает затраты времени на установку.

Устанавливают щитовую опалубку фиксацией щитов по всему периметру распорками. Монтаж щитов происходит по схемам, что положительно влияет на точность. Такие элементы конструкции позволяют сделать любую степень сложности.

Устройство опалубки монолитных стен

При возведении стен с использованием технологии монолитного строительства могут применяться несколько типов опалубки.

В строительстве крупных объектов гражданского и промышленного назначения актуальна съемная щитовая опалубка, позволяющая быстро возводить длинные и высокие стены.

В частном секторе применяется несъемный тип опалубочных систем, позволяющих производить заливку целого здания по готовому контуру. Каждая из разновидностей имеет свои плюсы и минусы, а также особенности устройства.

Устройство съемной щитовой опалубки стен

Первым этапом сборки съемной опалубки является составление детального проекта, в котором должны быть учтены все типовые и геометрические особенности возводимой конструкции. Также до установки и закрепления формовочного комплекса производятся соответствующие расчеты, определяющие:

• оптимальную толщину стены с учетом климатических особенностей и несущей способности архитектурных элементов и опалубки;
• марку бетона и армирующих элементов.

Схемы установки съемной щитовой опалубки для различных вариантов стен

После составления технологического плана переходят к процессу устройства опалубочной системы, который включает в себя:

• соединение щитов опалубки между собой с использованием замковых механизмов и стяжек;
• монтаж палубного полотна из водостойкой фанеры;
• раскрепление опалубки подкосами;
• монтаж армирующих элементов;
• соединение готовых блоков (щитов), стоящих параллельно с применением стяжных винтов.

Щиты стеновой опалубки соединяются в последовательные сегменты при помощи замков различного типа, обеспечивающих надежную фиксацию и достаточный уровень прочности.

В прямолинейных сегментах могут применяться клиновые и универсальные замки. Для скрепления угловых щитов используются шкворни или специальные стяжки.

После формирования блока требуемых габаритов необходимо закрепить его в вертикальном положении и создать условия для 100%-ной устойчивости.

Щиты стеновой опалубки соединяются в последовательные сегменты при помощи замков различного типа

Монтаж полотна палубы может производиться в горизонтальном или вертикальном положении, в зависимости от размеров  каркаса опалубки. Фиксация контактной поверхности к ребрам каркаса осуществляется посредством специальных крепежных устройств, вид которых также зависит от разновидности опалубочной системы.

Зафиксировать комплекс опалубочных щитов в вертикальном положении, а также произвести юстировку помогут подкосы. Существует две разновидности данных устройств: двухуровневые  и одноуровневые. Они отличаются несущей способностью и механизмом распределения нагрузки. Двухуровневый подкос применяется для более габаритных конструкций с высоким показателем нагрузок.

Армирование формы для заливки осуществляется в соответствии технологическими требованиями, предъявляемыми к конструкции. На основании функционала стены (несущая или нет) выбирается тип арматуры (вид, толщина и т.д.).

При размещении армирующего элемента между щитами опалубки должно оставаться достаточное пространство, которое займет бетон, сформировав внешние кромки плиты.

Для обеспечения неподвижного положения арматуры внутри опалубки используются специальные фиксаторы.

Для обеспечения неподвижного положения арматуры внутри опалубки используются специальные фиксаторы

После установки сегментов опалубки в вертикальное положение (параллельно) и укладки арматурных элементов осуществляется их скрепление стяжным винтом, обеспечивающим надежную сцепку между параллельными стенками опалубки. После завершения данного этапа и проведения всех необходимых инженерно-технических проверок может начинаться подача бетонной смеси.

Устройство несъемной опалубки стен

Опалубка несъемного типа для строительства монолитных конструкций может иметь различную форму. Кроме основных функций материал, используемый для создания формовочного пространства, играет роль утеплителя, поэтому использование данного вида опалубки целесообразно в малоэтажном частном строительстве. Как правило, в данном случае используются пенополистероловые блоки.

Устройство данного типа опалубки для монолитных стен заключается в формировании формовочного контура путем соединения полимерных блоков посредством профилей, уже установленных на каждом из элементов. Толщина стены зависит от применяемой разновидности блоков. Заливку стены можно начинать после скрепления блоков, армирования формы и проведения всех проверок.

Армирование стены в несъемной опалубке

Составление проекта и подготовка площади

Любое строительство начинается с проектирования. В нашем случае следует знать геологические особенности региона, уровень грунтовых вод и глубину промерзания грунта. Качество фундамента будет высоким, если при монтаже учитывались эти параметры.

К примеру, ленточный фундамент не закладывается ниже грунтовых вод, к тому же глубину заложения определяет фактор промерзания грунта. После этого составляется проект здания – с точными размерами фундамента. Далее, следует очистить площадь от мусора, растительности, если требуется, то выровнять участок.

После чего приступают к разметке, устанавливают колышки, протягивая между ними шнур. На этом этапе, если нет уверенности, то воспользуйтесь услугами специалиста, который произведет точную разметку, пользуясь знаниями и специальным инструментом.

Опалубка для монолитной плиты

Опалубка для монолитной плиты

Фундаменты из армированных монолитных плит делаются под бани, строящиеся на переувлажненных грунтах или грунтах с очень низкими несущими характеристиками. В большинстве случаев размеры бани не превышают 4×4 метра. Самостоятельно залить монолитную плиту больших размеров довольно сложно, вряд ли вам удастся добиться ее идеальных показателей по горизонтали.

Шаг 1. Максимально выровняйте поверхность земли, насыпьте и утрамбуйте песчаную подушку толщиной не менее 20 сантиметров.

Трамбовка песчаной подушки виброплитой

Шаг 2. Подготовьте пиломатериалы, вам понадобятся обрезные доски и рейки. Высота опалубки зависит от толщины монолитного фундамента, в большинстве случаев она составляет не боле дести сантиметров. Это значит, что вполне достаточно иметь доски шириной 20 см и толщиной 20÷30 мм.

Шаг 3. Вбейте по углам будущей монолитной плиты колышки, натяните веревку. Под веревку поставьте доски, закрепите их колышками. Колышки вбивайте в землю прочно. Опалубку ставьте буквой «П», так будет намного удобнее подавать и разравнивать бетон, не придется каждый раз перешагивать через опалубку. Во время бетонирования не забывайте об армировании.

Шаг 4. Когда до конца бетонной плиты останется приблизительно один метр – установите последнюю доску, выровняйте, закрепите ее положение и продолжайте заливку бетоном.

Опалубка для монолитной плиты

Видео – Фундамент коробчатая плита

Видео – Разметка и устройство опалубки под монолитную плиту

Видео – Опалубка и арматурная обвязка монолитной плиты

Теперь можно рассмотреть несколько вопросов, касающихся использования дополнительных материалов для изготовления опалубки.

Переставляем щиты и заливаем фундамент по частям

Заливка фундамента по частям предусматривает вертикальное или горизонтальное расположение стыковочных швов. При их вертикальном расположении бетонное основание разделяют перегородками. После отверждения бетонной смеси в первой секции перегородка снимается и переставляется на длину следующей секции. Таким образом заполняется весь периметр основания.

При горизонтальном расположении стыковочных швов перегородки не устанавливаются. Чаще всего этот метод используется при обустройстве фундаментов ленточного типа. Бетонная лента разделяется по высоте на несколько частей и последовательно заливается слоями бетонной смеси до достижения уровня грунта. Стыковочные швы нельзя располагать на поясах армирования, они должны находиться выше или ниже их уровня.

В 99% случаев сооружается опалубка фундамента индивидуальными застройщиками своими руками , независимо от его конструкции. Для плит, лент, ростверков сколачиваются щиты, сваи заливаются в съемные и несъемные трубчатые опалубки. Существуют полистирольные несъемные опалубки для МЗЛФ, утепленной плиты УШП.

Металл

В этом случае используется сталь или алюминий. Каждый из этих опалубочных материалов обладает определенными особенностями, плюсами и минусами. Например,:

• Алюминий отличается меньшим весом (не более 30 кг на 1 м2). А вот для того, чтобы установить стальные листы, потребуется подъемная техника. Поэтому повышается стоимость всей конструкции.
• Алюминиевые конструкции требуют послойной заливки бетона, так как материал более эластичный. Это значительно продлевает срок строительных работ. В этом плане выигрывает более прочная сталь, которая практически не поддается деформации.
• Алюминий подвержен коррозии, а сталь – нет.

Такие сборные опалубочные конструкции можно взять в аренду или изготовить самостоятельно. Металл чаще всего используется для несъемных опалубок, если речь идет о промышленном строительстве. Если вы возводите дом самостоятельно, то в этом случае можно использовать стальные или алюминиевые профильные трубы для создания надежного каркаса для фанерных щитов.

Как рассчитать количество?

Простейшим способом расчета является использование онлайн-калькулятора. В соответствующие окошечки вводятся собственные данные — высота ленты, общий периметр, умноженный на 2, и тип материала.

В результате получается количество древесины в кубометрах. Это удобно, так как обычный расчет производится по площади, которую уже после переводят в кубометры.

Для тех, кто не доверяет онлайн-калькулятору, пригодится методика расчета:

Кроме этого, надо вычислить количество планок, необходимых для создания поперечин и упоров. Оно определяется произведением общего числа щитов на количество планок одного щита.

Опалубка из полистирола

Несъемная опалубка из пенопласта уже упоминалась нами чуть выше, когда мы говорили о съемной и несъемной опалубке.

Пенополистирол имеет высокие теплотехнические показатели, позволяющий повысить энергоэффективность возводимых построек при его использовании в качестве несъемной опалубки.

Также для строительства фундаментов с использованием пенополистирола в качестве несъемной опалубки можно использовать блоки EPS:

Видео устройство фундамента с несъемной опалубкой из пенополистирольных блоков вы можете посмотреть ниже:
