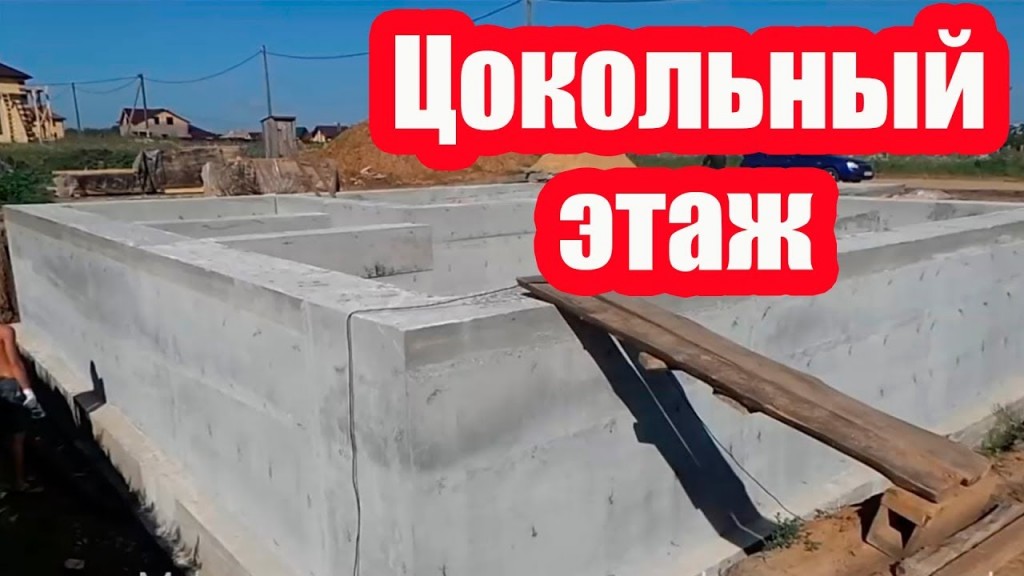

Возведение цокольного этажа частного дома

Основные типы подвальных помещений

Подвал под домом — несомненное удобство. Он увеличивает площадь, которую можно использовать для различных нужд. В цокольном этаже размещают:

1. кладовые;
2. погреб;
3. технические помещения;
4. гараж;
5. сауну, баню, бассейн;
6. тренажерный зал;
7. мастерскую;
8. бильярдный зал;
9. комнаты отдыха.

В зависимости от назначения в подвальном помещении должен поддерживаться определенный температурный и влажностный режим, осуществляться вентиляция.

Например, в бильярдной или мастерской нужно предусмотреть отопление, а в погребе это совсем не обязательно.

В кладовой потолок может находиться на высоте 1,8 метра, тогда как в бильярдной или комнате отдыха рекомендуемая величина не менее 2,3-2,5 метра.

Доступ в кладовую или погреб предусматривается через люк или неширокую лестницу с дверью. В гараже устанавливают распашные или подъемные ворота.

Отметка пола подвала может быть:

• ниже подошвы фундамента;
• выше нее;
• в одном уровне.

Углубление существующего или нового подвала ниже подошвы фундамента не рекомендуется, если не проведены оценка состояния конструкций, инженерные изыскания, предварительный расчет основания на прочность и устойчивость. В противном случае это может привести к уменьшению несущей способности грунта, неравномерной осадке и появлению трещин. Порой последствия приобретают катастрофический характер.

Важно. Перед строительством фундамента с подвалом нужно предусмотреть варианты использования помещений, составить план прокладки коммуникаций

Это поможет избежать перерасхода средств на переделку и реконструкцию в будущем.

Инструменты и материалы

Для рытья котлована понадобится привлечение специальной техники, такой как экскаватор.

Для строительства дома из бетона с цокольным этажом готовят такие средства:

• Привлеченная техника:
  • экскаватор для рытья котлована;
  • глубинный вибратор.
• Материалы для заливки бетона:
  • гравий;
  • песок;
  • цемент;
  • вода, пластические добавки.
• Средства для гидроизоляции:
  • смеси на основе битума;
  • пленочные и рулонные гидробарьеры.
• Арматура в монолит:
  • пруты;
  • сетка.
• Составляющие несущей основы:
  • плиты для фундамента;
  • столбы из бетона.
• Кровельные материалы:
  • доска, брус;
  • шифер;
  • гидробарьер;
  • гвозди, саморезы.

Распространенный тип нулевого этажа — заглубленный. На выбор такой конструкции влияет толщина бетонной стены — можно использовать для тонких элементов дома. Преимущество сооружения — из-за стекания с поверхности воды влага не попадает внутрь материала, что обеспечивает дополнительную защиту цоколю.

Каркас из монолита

Фундаменты крыльца и террасыпредставляют собой армированныебетонные ленты сечением 50×20

Бетонный каркас

Пока бетон цокольного перекрытиянабирал положенную прочность,строители занимались подготовкойкаркасных конструкций для монолитных колонн и силовых балок, отливаемых заодно с перекрытиемСтруктура и тех и других была примерно одинаковой: шесть прутковарматуры диаметром 20

Эти заранее подготовленные каркасы позволили сэкономить многовремени. Монтаж колонны выглядит примерно так: поднимают краном готовый каркас в вертикальноеположение, “привязывают” к выпускам арматуры фундамента, устанавливают вокруг каркаса штатнуюопалубку, закрепляют и заливаютвнутрь ее бетон. Двое рабочих делают это не более чем за 4

27-30. Первый ряд газосиликатных блоков строители уложилина слой раствора (27, 29). При этом каждый блок тщательновыравнивали по шнурке (28) и уровню (30).

31, 32. Уложенный на бетон цокольного перекрытия первый ряд блоков стал основным (31)для выравнивания всех последующих рядов. Для их фиксации использовалиспециальный клей, толщина слоя которого не превышала 5

37, 38. Маленькие хитрости. Как создать проем в монолите? Казалосьбы, ответ на этот вопрос очевиден:надо взять перфоратор помощнее иприложить небольшое усилие. А

Когда все колонны первого этажабыли готовы и набрали необходимуюпрочность, строители начали монтажопалубки междуэтажного перекрытия. Между колоннами вверху закрепили деревянные балки-ригели,а в качестве промежуточных опордля них использовали регулируемые металлические стойки. Поперек балок уложили короткиеотрезки бруса, на которые настелили листы ламинированной фанеры шириной чуть более 40

Через 3-4 дня опалубку с силовых балок сняли и с помощью регулируемых металлических стоексоздали под ними подпорки, которые не убирали до тех пор, покабетон не набрал полную проектную прочность (обычно это происходит через 28 дней). С

Кладка стен

Как только были сняты подпоркисиловых балок междуэтажного перекрытия, строители начали кладку стен из газосиликатных из этого материала блоки отличаются очень точнойгеометрией (отклонения не превышают 2

Процесс самой кладки довольнопрост: с двух сторон будущей стеныустановили так называемые маячковые блоки, прижатые к колоннам.В

Плоская кровля

Необычный дом венчает плоскаякровля, причем не простая, а инверсионная. От традиционной плоскойкровли она отличается тем, что теплоизоляционный слой в ней размещен не под слоем гидроизоляции, аповерх него.

Кровельную конструкцию создавали так: сначала строители выложили по периметру кровлипарапет из газосиликатных блоков исделали в нем отверстия, через которые дождевая влага будет поступать в водостоки, закрепленные нанаружной стене.

Чтобы вода стекалав водостоки с всей площади кровли и не застаивалась, на ней устроили цементно-песчаную стяжкус уклоном в сторону выпускных отверстий в парапете (этот процесс показан на фотографиях). На стяжку,поверхность парапета и внутрь выпускных отверстий уложили кровельное покрытие

Чем такая кровля лучше обычнойплоской? В инверсионной кровлеверхний (пригрузочный) слой защищает кровельное покрытие и уложенный поверх него утеплитель отмеханических повреждений, ветра,колебаний температуры, воздействия озона и УФ-излучения и

39. Нестандартногоразмера лестницуиз монолитногобетона этотбыл довольнодлительным,посколькупришлосьвручную делатьопалубкудля каждойступеньки.

Затополучили именното, что , 41.

Колонны и балки каркаса снаружи (40) оклеили плитамиэкструдированного пенополистирола (50 мм), стены изгазосиликата – обычным пенополистиролом (150 мм) (41).

42-46. Стены из газосиликатных блоков оклеивали плитами пенополистирола. Принеобходимости плиты подрезали (42), затем наносили на них зубчатым шпателемклеящий состав (46) и устанавливали на место. Используя тот же состав, тщательнозаделывали места примыкания плит к стене (44, 45). Оклеив всю стену, утеплительприкрепили к ней тарельчатыми дюбелями и запенили швы между плитами (43).

46, 47. Пенополистирол приклеивалис помощью специального клея,который готовили из сухой смесипрямо на месте. 49-50. Чтобыуменьшатьтолщинуплитпенополистирола (49, 51),из фанерыизготовили столи закрепили нанем две винтовыестойки. Междуними натянулитонкую нихромовуюпроволоку (50),на которую подалинапряжениечерез автотрансформатор.

52-54. Как внутренняя,так и внешняяотделка изгипсокартона,им же подшилипотолки. Ступенилестницыоблицевалимрамором (52).Снаружикомбинировалиоштукатуренные иобшитые деревомповерхности (53, 24).

Внешняя отделка

По замыслу проектировщиков фасаддома должен быть в одних местахоштукатурен, а в других

Начнем с отделки поверхностейпод оштукатуривание. Железобетонные конструкции оклеили плитами экструдированного пенополистирола толщиной 50

Отделка поверхностей под обшивку деревом была несколько к стенам с помощью анкерных болтов прикрепили заранее обработанные антисептиком деревянныенаправляющие.

Между ними уложили плиты минеральной ваты, которыеприсоединили к стене тарельчатымидюбелями. Затем всю конструкциюприкрыли сверху ветровлагозащитной мембраной.

Последнюю прижали к направляющим контррейками,а к ним саморезами прикрепили антисептированные и окрашенные совсех сторон сосновые доски обшивкисечением 120×20

Подытожим

Цоколь признать, что проектировщики и строители успешно справились с поставленной задачей:создать дом

Вероятно, кто-то из читателейскажет, что у созданной несущейконструкции излишний запас прочности. С

Редакция благодарит компанию “Загородный проект” за помощь в подготовке материала

Таблицу смотрите в журнале “Идеи Вашего Дома” №7(163)

Вадим Ковалев

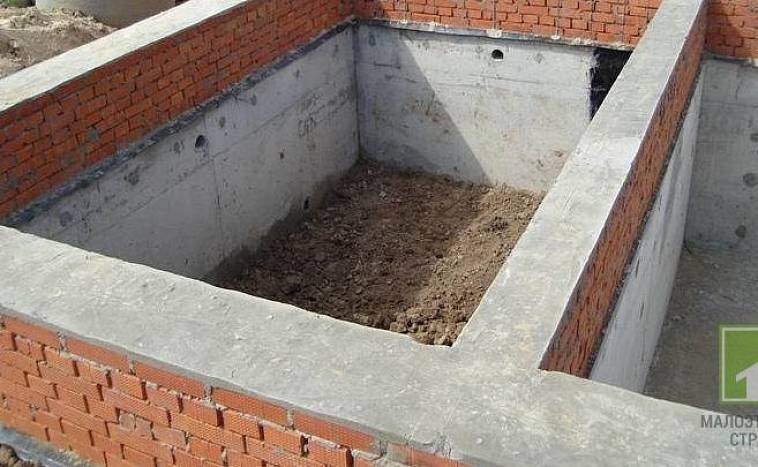

Технология создания кирпичного/блочного цоколя

При постройке цокольного этажа своими руками  из таких материалов, как кирпич и блоки, его подземная часть, которая играет роль фундамента, может быть выполнена по технологии заливки фундамента ленточного типа или еще из блоков. При этом пол на цокольном этаже обычно не имеет жесткой связи со стенками и заливается по отдельности, уже после возведения основания. Так как его гидроизоляционные качества немного ниже, этот цоколь, как правило, возводят на участках, где глубина залегания грунтовых вод больше, чем 1.5 метра.

Фундамент обычно заливают до уровня земли по стандартной технологии, а после выжидают набор проектной твердости бетона, а после этого выкладывают надземную часть цоколя из кирпичей или блоков. Кладку производят на раствор цемента с перевязкой, и при этом каждые 2-4 слоя дополнительно требуется усиливать посредством арматурной сетки.

Технология гидроизоляции, а также утепления цоколя при этом не будут сильно отличаться от описанной выше. Блочный цоколь можно быть сделан по свайной технологии – в дно котлована вбивают сваи из бетона, которые будут служить в роли опоры для плит перекрытия, а пространство между ними закладывают блоками из бетона. Этот фундамент имеет повышенную устойчивость к нагрузке, но требует применения огромного количества тяжелой техники, и потому в частном строительстве используется крайне редко.

Высота и гидроизоляция цоколя для трехслойной стены

В трехслойной стене на границе утеплителя и облицовки возможно появление воды. Для защиты выполняют дренажные отверстия и дополнительную вертикальную гидроизоляцию.

В трехслойной стене с облицовкой из кирпича или с вентилируемым фасадом на границе между утеплителем и облицовкой может появляться вода. Вода появляется при конденсации паров воды, в результате паропроницаемости материала стены, или попадает с наружной поверхности облицовки при увлажнении её, например, косым дождем. Возможно и аварийное замачивание при различных дефектах облицовки, кровли и т.п.

Товары для дачи, сада и огорода ⇆

По указанным выше причинам, вода на границе утеплителя и облицовки может появляться, как в стенах с вентилируемым зазором, так и без него. Как в стенах с полимерным утеплителем, так и в стенах с утеплителем из минеральной ваты.

Капли воды стекают вниз и собираются на горизонтальной гидроизоляции цоколя.

Конструкция облицовки должна давать возможность стекать воде из зазора. Для этого, например, в кирпичной облицовке не заполняют раствором часть вертикальных швов нижнего ряда кладки. Дренажные отверстия в кладке оставляют через каждые 0,8-1 м.  Вода через эти отверстия имеет возможность стекать наружу, не накапливаясь на горизонтальной гидроизоляции цоколя.

При наличии между утеплителем и кирпичной облицовкой вентилируемого зазора, эти же отверстия служат и для входа воздуха в вентилируемый зазор.

Чтобы вода с горизонтальной гидроизоляции цоколя не могла протечь внутрь дома рекомендуется дополнительно устраивать вертикальную гидроизоляцию между утеплителем и стеной на высоту примерно 15 см.

Выбор ширины и высоты

Ширина цоколя — параметр, связанный с толщиной ленты и стен дома.

Существует три варианта:

• Выступающий. Он толще, чем стены, поэтому дождевая влага стекает прямо на него. Это способствует разрушению цоколя и требует установки защитного козырька и обшивки.
• Выстроенный вровень с плоскостью стен. Представляет собой продолжение внешних стен, но при установке обшивки толщина увеличивается и делает его выступающим.
• Западающий тип цоколя. Его толщина меньше, что позволяет при монтаже обшивки выровнять плоскость стены и цоколя, образовав гармонично сочетающиеся поверхности.

Выбор наиболее подходящего варианта производится при сопоставлении несущих способностей материала и толщины основания, на сколько оно позволяет делать кладку той или иной толщины.

Высота цоколя — предмет постоянных споров и дискуссий.

Основными критериями выбора высоты являются:

• Максимальная высота снегового покрова за последние годы.
• Уровень пола первого этажа (нулевой уровень).

Для регионов со снежными зимами высота снежного покрова является существенным фактором, так как при начале таяния низкий цоколь может стать причиной намокания стен.

Уровень пола первого этажа является технологически оправданным ориентиром, позволяющим упростить строительные работы и обойтись без лишних мероприятий.

Что представляет собой цоколь

Обсуждая вопросы постройки частных домов, многие застройщики упоминают цокольный этаж. Это какой этаж, иногда возникает вопрос у людей, не связанных со строительной сферой.

Это расположенная ниже уровня почвы часть постройки, которая совмещает в себе функции фундаментной основы здания и дополнительных помещений различного назначения:

• Проекты зданий предусматривают возможность обустройства жилых комнат, для чего необходимо сделать окна в цокольном этаже;
• Площадь позволяет устроить мастерскую, а выполнив вход в цокольный этаж в виде ворот, несложно превратить его в гараж, или техническое помещение;
• Любители спорта имеют возможность оборудовать в фундаментной части тренажерный зал, или любое другое вспомогательное помещение;
• Размеры позволяют организовать в цоколе прачечную, помещение для сушки и глажки(хозяйственное помещение).

Цокольный этаж – подножие зданияСуществуют различные варианты использования цоколя. В многоэтажных домах он имеет увеличенные размеры и чаще всего используется для следующих целей:

• организации складов;
• обустройства парковок;
• размещения офисов.

Рассмотрим функциональное назначение цоколя, позволяющего решить комплекс задач:

• защитить стены от поглощения грунтовой влаги;
• предохранить пол нижнего этажа здания от переохлаждения;
• равномерно распределить нагрузки от массы здания на фундаментное основание;
• сформировать горизонтальную основу для возведения стен и сооружения пола;
• увеличить высоту внутреннего помещения в цокольной части здания;
• обустроить помещения различного функционального назначения.

Цоколь подвержен воздействию негативных факторов:

• повышенной влажности;
• температурных перепадов;
• механических нагрузок.

Именно поэтому, сооружая фундамент, следует в обязательном порядке соблюдать требования технологии, применять прочные стройматериалы.

Проект цокольного этажа не может быть полностью скрытым, или надземным

Необходимые материалы

Цоколи можно распределить на несколько видов по тем материалам, которые используются для их сооружения.

В основном пользуются одной из трех разновидностей:

• бетонный (монолитный);
• из кирпичного материала;
• блочный цоколь.

Так как цоколь с фундаментом считаются продолжением друг друга, то первый должен отличаться такой же прочностью, что и его нижняя часть. В связи с этим на сегодняшний день многие устраивают фундамент для дома с монолитным цокольным этажом, возводят сборные конструкции из железобетона или камня.

И все же следует напомнить, что традиционно цокольная часть выводится из кирпичного материала.

Фундамент для дома с цокольным этажом

Возведение дома с цокольным или подвальным этажом всегда выходит дороже, чем строительство полностью надземной конструкции. Однако, в дальнейшем все расходы полностью оправдывают себя.

Подземное помещение для вышележащих этажей будет великолепной изоляционной прослойкой, через которую не будут проникать холодный воздух и сырость от грунта.

Кроме того, фундамент с цокольным этажом позволяет существенно увеличить полезную площадь дома.

Цокольным или подвальным этажом специалисты считают то помещение, которое заглублено в грунт под домом на 200-220 см.

Как правило, такой высоты хватает для того, чтобы сделать склад, погреб, мастерскую и любое другое техническое помещение своими руками. Если требуется устройство жилой комнаты, то высоту желательно увеличить на 40-50 см.

Конкретно под «цокольным» этажом понимается помещение, которое заглублено в землю не больше чем на половину своей высоты.

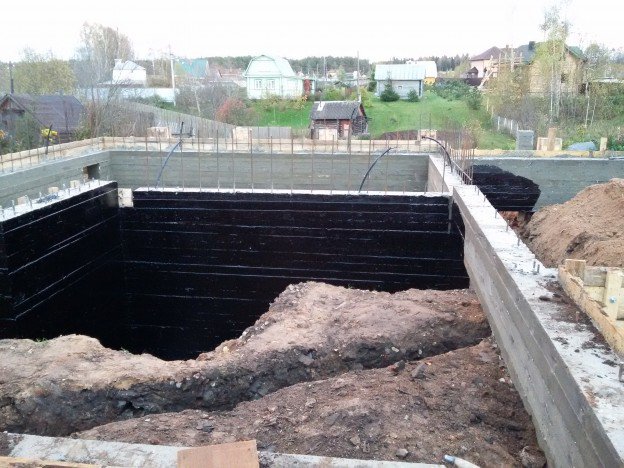

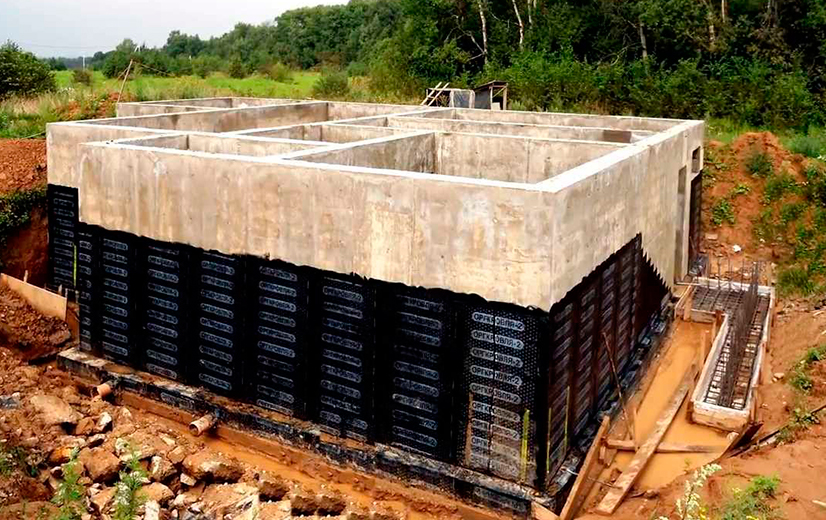

При строительстве подземного помещения необходимо обязательно предусмотреть эффективную вентиляционную систему, которая обеспечит циркуляцию воздуха и позволит выводить радон (газ, который может скапливаться в котлованах и заглубленных в землю помещениях).

Какую конструкцию фундамента выбрать?

Если вы решили делать цокольный этаж, и пол его будет располагаться ниже уровня грунта, то необходимо принять во внимание уровень грунтовых вод на местности. Когда УГВ низкий, то можно без особых затрат углубиться на несколько метров в землю. В таких случаях можно использовать ленточный блочный или монолитный фундамент.

Как показывает практика, при высоком уровне грунтовых вод лучше всего предпочесть монолитный фундамент, что позволит основанию успешно противостоять воздействию влаги, а также предотвращать подтопление цокольного этажа и подвала. Одновременно с этим, необходимо будет организовать качественную гидроизоляцию своими руками.

Строительство дома в случае с монолитным фундаментом упрощается за счет того, что основание может воспринимать максимальные нагрузки. При выборе плитного фундамента для цокольного этажа из железобетонной плиты необходимо будет либо своими руками заливать котлован цементным раствором, или заказывать укладку заводских плит.

Также при высоком УГВ хорошо зарекомендовал себя свайный тип фундамента.

Если же вы выбрали ленточный фундамент с цоколем, но на участке высокий уровень грунтовых вод, то проблему можно частично решить с помощью устройства надежной дренажной системы. Устройство системы дренажа позволит эффективно отводить влагу от фундамента и дома, поэтому она не будет негативно воздействовать на конструкции здания.

Устройство отмостки

Чтобы защитить основание дома от воздействия влаги, необходимо по периметру здания устроить отмостку. Это вполне можно сделать своими руками. Если отмостка будет сделана качественно, можно будет не беспокоиться о проникновении осадков внутрь конструкции дома. Кроме того, именно отмостка зачастую становится одним из основных декоративных элементов загородных домов.

Верхняя часть отмостки может быть выполнена из разных материалов: гравий, щебень, кирпич, натуральный камень, плиты, бетон, асфальт и т. д.

Основной материал должен выбираться в зависимости от верхней части, но в любом случае необходимо обеспечить высочайший уровень гидроизоляции. Очень часто нужен и теплоизоляционный слой.

Цоколь фундамента при качественной отмостке будет испытывать минимальное воздействие.

Ширина устраиваемой отмостки будет зависеть от выступа карнизов крыши и типа грунта на местности. Как правило, отмостка примерно на 20-25 см шире карниза. Устройством отмостки можно заняться своими руками или пригасить специалистов, которые учтут все нюансы.

Если на местности сухой и непросадочный грунт, а дом построен на столбчатом фундаменте, то заниматься устройством отмостки нет особого смысла. Но в тех местах, где вода стекает с крыши, необходимо в любом случае сделать небольшую защиту от размыва грунта.

Отмостка в ряде случаев выступает единственной защитой от проникновения влаги во внутренние помещения здания. Если отмостка сделана правильно, то она сможет справиться с этой задачей.

Строительство фундамента с цокольным этажом своими руками возможно в любых условиях.

Однако при этом необходимо учитывать множество нюансов: тип грунта, уровень грунтовых вод, климат, высотность дома, используемые материалы для строительства и т. д.

Стоит отметить, что строительство загородного дома должно быть согласовано с соответствующими органами, которые также могут посоветовать тот или иной тип фундамента для возведения сооружения.

Как построить фундамент с цокольным этажом

Начиная строить фундамент, цокольный этаж как практичное дополнение хотят многие хозяева частных владений. При этом сегодня это стало не просто модно, а необходимо.

Несмотря на то, что строительство такой конструкции требует значительных денежных вложений, дальнейшая эксплуатация полностью их оправдывает.

Что такое цокольный фундамент?

По мнению специалистов, цокольный фундамент – это помещение, которое находится под самим строением и углублено в землю не менее чем на 200-220 см. Такие параметры выбраны неслучайно – их достаточно, чтобы устроить удобный и функциональный погреб, подвал, мастерскую или использовать под технические устройства по обслуживанию дома. Основным условием цокольного этажа является его заглубление не менее чем на половину выбранной высоты.

Чтобы такие помещения были пригодны к эксплуатации и имели нормальный микроклимат, следует знать следующее:

1. Выбирая высоту помещения, необходимо учитывать, что уровень пола должен располагаться ниже отметки грунта. Крайне важно пройти уровень промерзания почвы в зимний период.

1. Высота перекрытия не должна находиться выше, чем на 2 м от почвы.

1. Перед планировкой возведения такой конструкции необходимо пригласить специалистов для исследования почвы на уровень грунтовых вод. Эти параметры будут решающими при выборе гидроизоляционного слоя, так как повышенная влажность обязательно найдет вход в помещение, и там будет сыро и холодно – идеальные условия для размножения грибка.

Выбираем тип фундамента

Фундамент под цокольный этаж нужно выбирать, учитывая параметры грунтовых вод и уровень промерзания почвы. Например, для земельных участков, где воды располагаются низко, подойдет и ленточный блочный, и монолитный фундамент. Если же воды располагаются близко, то нужно использовать только монолитный вариант. Он гарантировано защитит помещение от проникновения влаги и возможного затопления в весенний период.

Выбирая данный фундамент, цоколь и его дальнейшая устройство будет одним из самых надежных. Однако этот вид считается и самым затратным. Первым и основным преимуществом будет его максимальная способность выдерживать любые нагрузки. При таком фундаменте можно возводить даже трехэтажные здания.

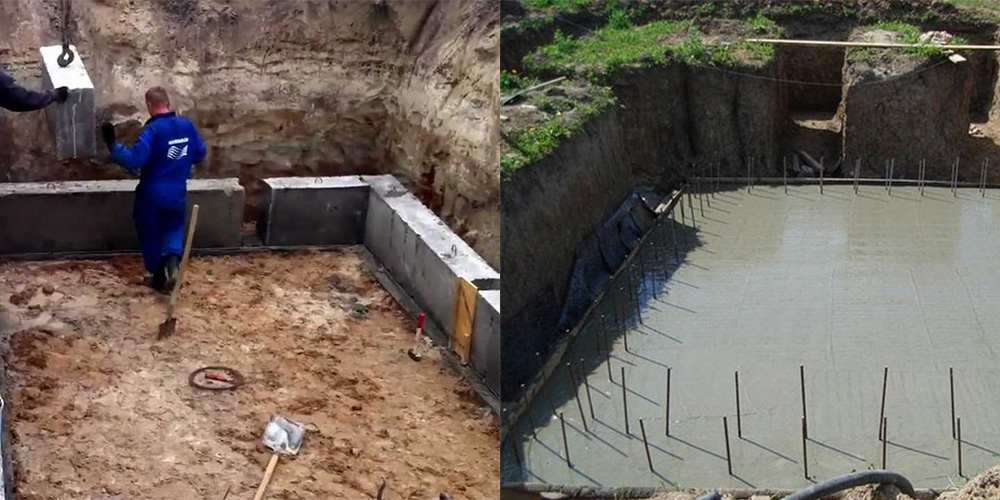

Принцип выполнения монолитного фундамента следующий:

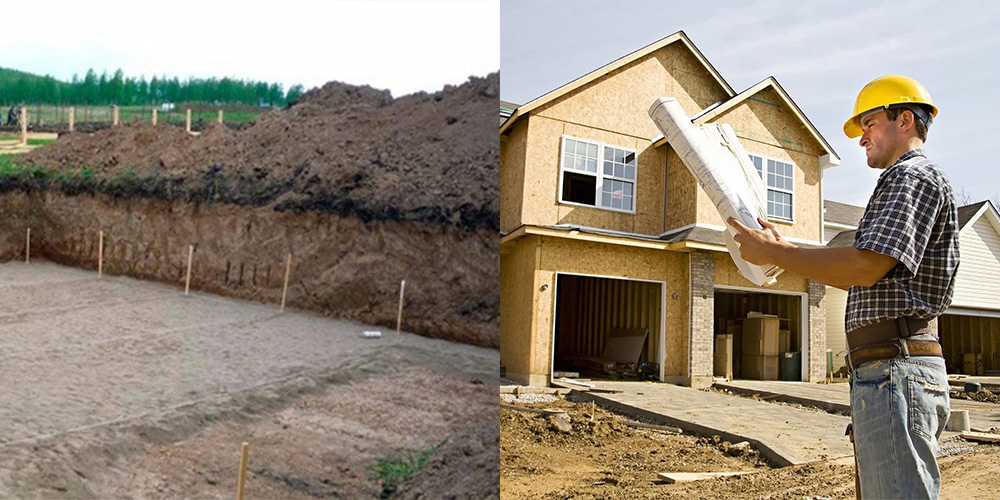

• роется глубокий котлован (его параметры будут зависеть от выбранной высоты цокольного этажа, обязательно к этим размерам нужно еще прибавить 50 см для укладки плиты и песчано-гравиевой подушки);

• выравнивается поверхность котлована и укладывается подушка из песка и гравия (эту подушку необходимо тщательно утрамбовать);

• выполняется заливка слоя бетона в несколько сантиметров, это позволит создать основу для укладывания армированной конструкции;

• для обеспечения максимальных показателей прочности и надежности всего дома необходимо уложить армирующую сетку;

• на саму сетку заливается бетонный слой в 30 см.

Этот вид фундамента является оптимальным для местностей, где происходят незначительные движения грунта. В таком случае вся конструкция будет двигаться, и сохранять формы и прочность.

1. Ленточный фундамент цокольного этажа.

Такой фундамент считается самым простым, и его используют практически во всем местностях, где уровень грунтовых вод невысокий.

Этапы выполнения такого фундамента:

• по выбранным размерам роется траншея, если есть необходимость в разделе подземного помещения, можно сделать определенные секции, которые позволят эксплуатировать цокольный этаж в различных целях;

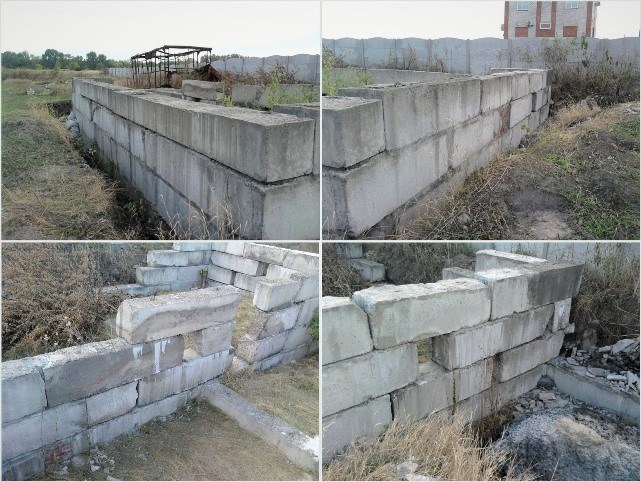

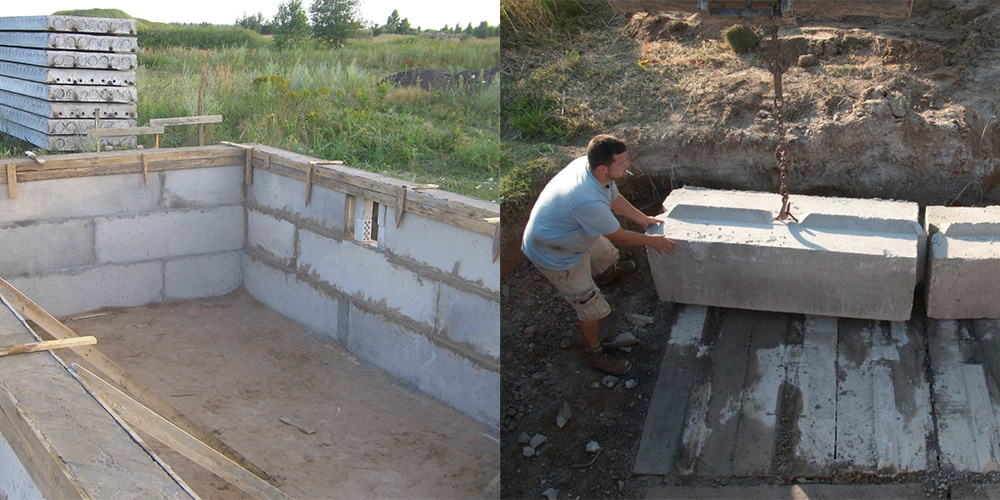

• если был выбран блочный ленточный фундамент, в подготовленную траншею укладываются железобетонные блоки;

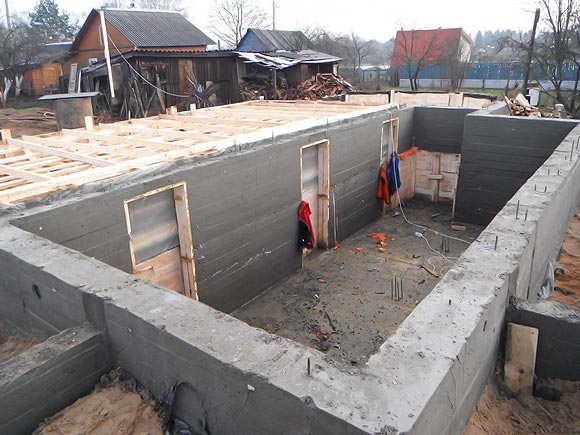

• если стала необходимость возводить монолитный ленточный фундамент, то принцип его укладки будет аналогичен блочному (единственное, что нужно будет сделать – уложить подушку из песка и гравия, поставить опалубку и армирующую сетку, и залить все бетонным раствором).

Такой фундамент имеет главное преимущество: простота и быстрота в установке. Но стоит помнить, что этот вид пригоден только в устойчивом и плотном грунте с низким уровнем воды.

1. Фундамент под цокольный этаж – свайный тип.

Этот вариант используется крайне редко, так как является одним из затратных, и требует участия профессионалов. Устанавливать такой фундамент можно в любое время года и с любыми показателями грунтовых вод. Цокольный этаж изготавливается по усмотрению хозяина. Он может иметь различную форму и размеры.

Также такой вид не совсем удобен по параметрам теплоизоляции. Цокольный этаж ничем не защищен, и для обеспечения комфортной температуры необходимо провести массу работ по утеплению конструкции.

Какой вид фундамента-цоколя можно выбрать?

Выбирая соотношение фундамент – цоколь, необходимо учитывать те параметры, которые хочет получить владелец при эксплуатации.

Если есть необходимость в конструкции, которая будет использоваться как жилое помещение, игровая или бильярдная, нужно использовать западающий вид. Он может иметь привлекательные архитектурные формы, при этом будет надежным и прочным. Такой вид конструкции выбирается чаще всего. Он полностью гарантирует защиту от влаги, обеспечивает максимальные показатели теплоизоляции.

Выступающий вид используется в тех случаях, когда помещение будут применяться для хозяйственных нужд. У такого варианта тонкие стены, при этом затраты денег и времени на его возведения минимальные.

Имеется и цоколь вровень с несущей конструкцией. Такой вариант требует значительных вложений в гидроизоляцию. Если не выполнить качественно эти работы, стены под действием влаги очень быстро придут в негодность.

Фундамент с цокольным этажом набирает свою популярность. Если было принято решение возводить у себя такое строение, необходимо детально изучить все особенности грунта на участке, обязательно вызвать специалистов для проверки уровня грунтовых вод и рассмотреть несколько вариантов устройства фундамента. Так как именно эта часть дома является гарантией прочности и долговечности всей конструкции здания.

Основные моменты

Цокольные этажи используются для разных целей. Например, как подсобные или подвальные помещения. Так или иначе, здания с цоколями выглядят обычно несколько более респектабельно. Кроме того, у них выше показатели теплоизоляции. Затраты на строительство цокольного этажа обычно полностью окупаются довольно быстро.

Цокольный этаж в частном доме дает возможность перестать заботиться о нагрузках, которые оказываются стенами постройки на фундамент. Это делает саму постройку более надежной. Согласно строительным нормам цокольный этаж обычно возводится в высоту не более 2,4 метров.

Принято выделять три типа цоколя:

1. Выступающий.
2. Заглубленный.
3. Возведенный вровень с фундаментом.

Чаще всего используется заглубленный тип цоколя. Это связано с тем, что данная конструкция не так сильно подвержена попаданию влаги, как другие. Вода с него стекает за небольшой промежуток времени, благодаря чему основные важные части дома меньше подвергаются пагубному воздействию внешней среды. Это касается и дома с цокольным этажом и гаражом.

Если стены здания достаточно тонкие, то лучше использовать выступающий тип цоколя. Такая конструкция подходит, если есть необходимость обустроить помещение на цокольном этаже, расположенное почти под землей. Иногда этот этаж строят только для того, чтобы потом там устроить место хранения ненужных вещей. В этом случае стены цоколя можно делать тонкими.

Плохой идеей будет сделать цоколь в один уровень с фундаментом. Дело в том, что он будет выполнять роль начала стены, и достаточной защиты от влаги не будет. Такой цоколь также придется покрывать гидроизолятором, что повлечет за собой дополнительные затраты. Кроме того, он не сделает ваш дом привлекательнее.

Особенности строительства фундамента с цокольным этажом

Цокольный этаж нередко считают подвалом, поскольку его нижняя часть находится под землей. Однако такая конструкция также может являться первым этажом, ведь ее верхняя часть располагается над землей. В связи с этим обустройство фундамента под цокольный этаж имеет некоторые нюансы.

Подготовительный этап

Выполнять строительство основания следует только после тщательного исследования почвы на вашем участке. Выполнив эти манипуляции, можно приступать к рытью котлована. Важный нюанс – уровень залегания подземных вод, поскольку от этого зависит выбор материала для строительства.

Если грунтовые воды расположены близко, то необходимо позаботиться о дренаже. Он отведет влагу от основания, чем обеспечит прочность конструкции.

Рытье котлована лучше доверить специалистам, экскаватор хоть и стоит дорого, но процедура будет выполнена за небольшой промежуток времени. После проведения работ котлован необходимо выровнять и хорошо утрамбовать.

Далее на дне выполняется разметка будущего основания в соответствии с проектом. Также роется траншея в местах, где будут находиться несущие элементы. Глубина должна составлять минимум 30 сантиметров, а ширина соответствовать стенам. На дно траншеи засыпают щебень и хорошо его утрамбовывают.

Опалубка

Затем вдоль углубления фиксируют опалубку из досок. Их высота не должна превышать 50 сантиметров. Для прочности строения внутрь опалубки устанавливается каркас из прутьев арматуры. Это довольно важный этап строительства, и пренебрегать им не стоит.

Заливка бетона

Когда опалубка обустроена и укреплена каркасом, на дно траншеи заливается слой бетона. Сохнет раствор минимум три недели. Только после полного высыхания раствора можно переходить к укладке блоков.

Как укрепить фундамент дома и обвязать цоколь?

Чтобы основание дома выдержало все весовые нагрузки, его следует укрепить. Для этого используют прутья арматуры диаметром 6-40 мм. Выбор сечения зависит от проектных чертежей.

Для монолитных построек используют каркасную сетку, которая обвязывается пластиковыми хомутами или проволокой. Также для таких целей используют фибру или полимерные сетки, которые способны удержать плиты и не допустить их деформации. В таком случае вся конструкция обойдется значительно дешевле.

Укладка блоков

Самая популярная технология возведения основания – укладка блоков. Несмотря на затраты обустройства цоколя столбчатого фундамента, строительство выполняется в короткий промежуток времени.

Швы при такой технологии обязательно нужно перевязывать и скреплять между собой цементным раствором. Также следует позаботиться о системе вентиляции, чтобы цоколь получил максимальное количество свежего воздуха и естественного освещения.

Основание цоколя обязательно должно быть расположено выше уровня земли, оптимальная высота составляет один метр. Поверх блоков цоколь закрывают слоем кирпича.

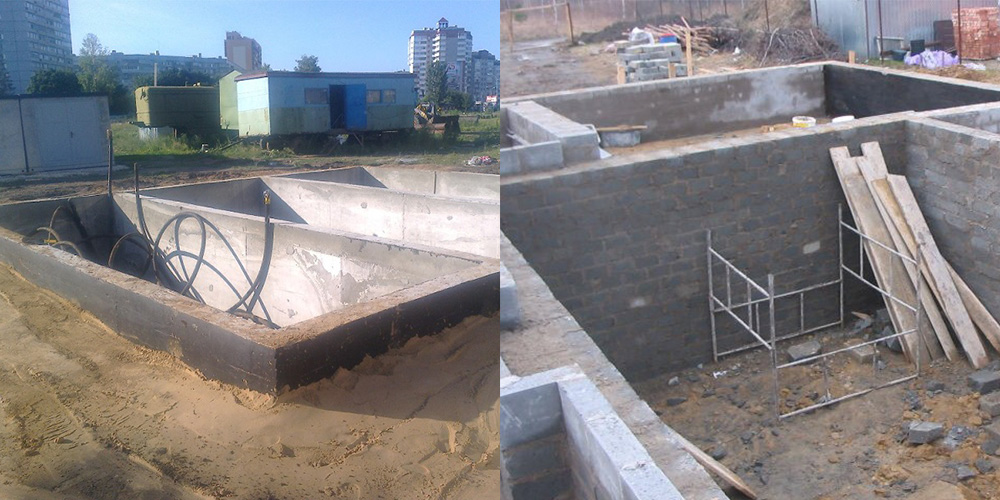

Надежный фундамент с цокольным этажом своими руками

Построить фундамент с цокольным этажом своими руками вполне возможно, главное – нужно знать особенности таких сооружений и основные требования к их возведению.

Начиная строительство здания, необходимо сразу определиться, в каких целях будет использоваться  цокольное пространство. Если там предполагается жилое помещение, тренажерный зал либо игровая, высота потолка должна быть не менее 220 см, если же это будет подсобное помещение, достаточно высоты в пределах 200–220 см.

Советы профессионала

Начиная возводить фундамент для дома с цокольным этажом, необходимо знать следующее:

1. Если предполагается техническое помещение, достаточно возвести тонкие стены при выступающем варианте цоколя. Это позволит значительно сэкономить время и деньги.

1. Не стоит возводить цоколь на одном уровне с основанием, так как тогда он станет продолжением стен, и защита от влаги будет минимальной.

1. Для игровых, бани либо жилой комнаты лучше использовать углубленный вид фундамента.  Его легко утеплить, сделать гидроизоляцию и обеспечить повышенный уровень теплосбережения.

1. Начиная составлять план будущей постройки, необходимо детально разработать систему вентиляции цокольного этажа. Именно в закрытых помещениях скапливается большое количество радона, что может приводить к серьезным проблемам со здоровьем.

1. Выбирая высоту помещения, необходимо учитывать уровень промерзания грунта. Полкомнаты должно находиться ниже этого уровня.

Фундамент под цокольный этаж своими руками сделать несложно. Для начала нужно определиться с его видом. Для этого приглашаются специалисты для исследования особенностей грунта и уровня подземных вод. Кстати, если уровень вод высокий, в такой местности может применяться только монолитный фундамент.

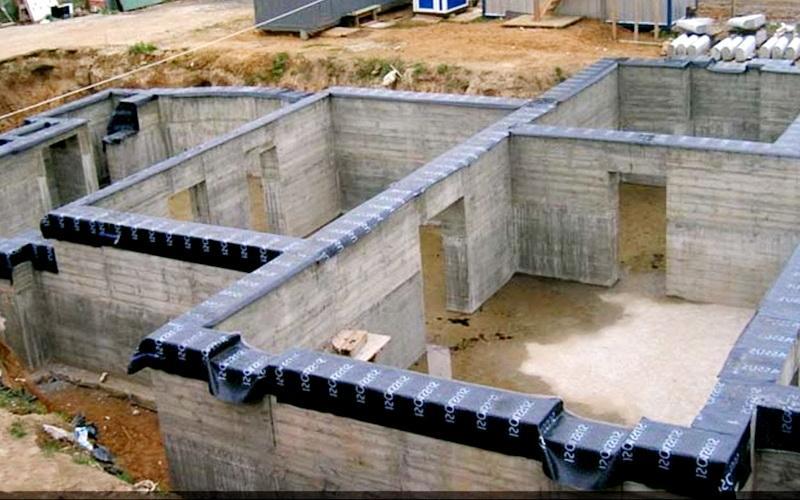

Ленточный блочный

Выбирая блочный вид ленточного фундамента, необходимо понимать, что жесткой связи между плитами не будет, поэтому гидроизоляционные свойства этажа будут минимальные.

По утвержденному плану роется траншея. Ее глубина не менее 220 см (плюс 50 см на песчано-гравийную подложку). Многие специалисты советуют заливать подземную часть цоколя бетонным раствором, а наземную выкладывать из блоков. Это позволит обеспечить большую прочность и герметичность всей конструкции. Желательно кладку перевязывать арматурной сеткой в несколько слоев.

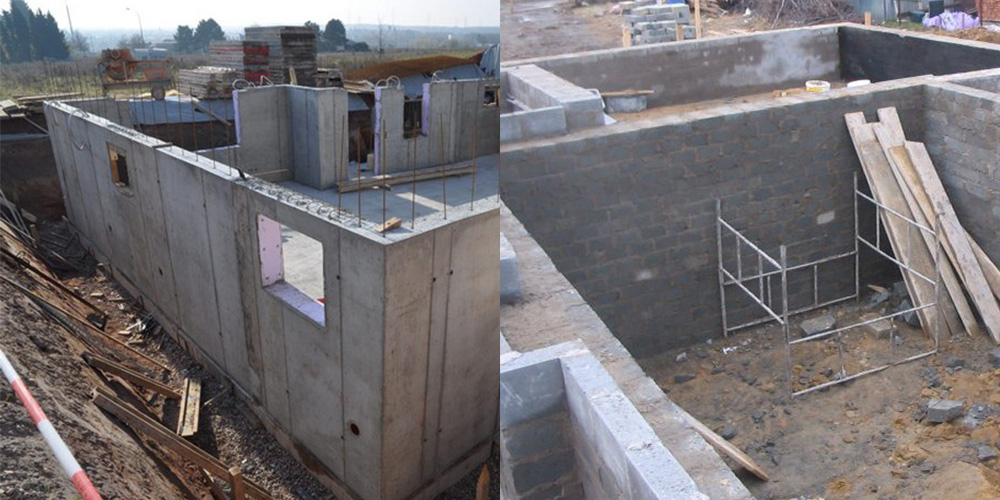

Ленточный бетонный

Его принцип строительства аналогичен блочному. Тоже роется котлован, устанавливается опалубка и заливается бетонный раствор.

Если уровень грунтовых вод не позволяет установить ленточный фундамент, то можно обустроить надежную дренажную систему. Это позволит максимально продуктивно отводить влагу от дома и фундамента, и минимизировать разрушительное действие на него.

Кирпичный

Если будущее помещение будет использоваться только в качестве кладовой или погреба, можно выполнить цокольный этаж из кирпича. Такой вариант не требует специальной вспомогательной техники, при этом основание получится надежным и прочным. Единственное, что будет страдать – гидроизоляционные характеристики.

Сегодня популярным видом стал фундамент из красного кирпича. Его очень легко возвести своими руками.

Кстати, применяется и природный камень. В основном этот материал используется вместо блоков, при этом показатели практичности, выносливости и долговечности остаются на высоте. Если было принято решение строить такой вид, здесь нужно взвесить все свои силы и возможности, так как возводить его крайне сложно.

Кроме того, учитывайте, что отличным вариантом для отведения влаги от фундамента дома является отмостка. Ее несложно сделать своими руками, при этом всегда есть вариант декорирования, что дополнительно придаст изюминку дому.

Как понятно, сделать цокольный фундамент своими руками нетрудно, достаточно запастись материалами, желанием и знаниями. И отличная кладовая или комната для активного отдыха будет радовать длительное время.

Виды цоколя

Фундамент под цокольный этаж бывает нескольких типов:

• Выступающий. В этом случае, стены нижнего этажа немного выступают за границы основной конструкции. Достигается это большей толщиной стен. Строить фундамент по такой схеме экономичнее и быстрее.

Выступающий тип фундамента

Подобное основание возводят, когда предполагается, что у здания будут тонкие стены. Особо рекомендован для проекта, где цокольный этаж — жилое помещение.

• Западающий. Наиболее экзотичный вариант с точки зрения нестандартной архитектуры. Кроме эстетической привлекательности имеет такой цоколь и другие плюсы. Внутреннее пространство защищено от влаги, которая не скапливается на выступах, и не просачивается со временем.

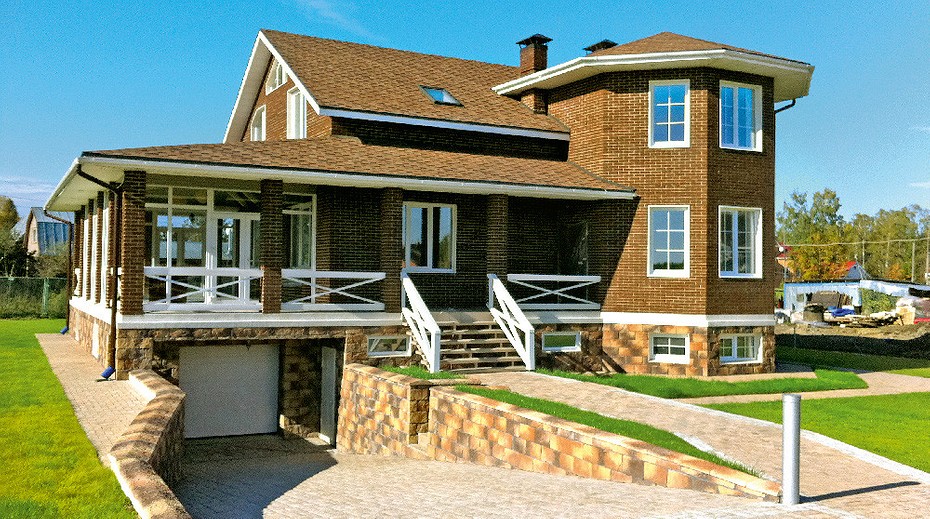

Западающий фундамент цокольного этажа для двухэтажных домов

Обратите внимание! Выгодно обращаться к подобным проектам, когда подземный этаж обустраивается под кладовку.

• В одну линию с несущими стенами. Классический способ, когда стены цоколя и основной конструкции одинаковой толщины. Потребуется уделить отдельное внимание гидроизоляции. В противном случае через стыки в цокольный этаж будет попадать влага.

Монолитный фундамент с цокольным этажом для песчаного грунта

Этот проект наименее практичный и не рекомендуется специалистами. Потребуются дополнительные расходы на утепление и гидрозащиту.

Отделка фундамента дома своими руками

После возведения стен дома наступает время его отделки, в том числе отделки фундамента, или цоколя. Помимо самой очевидной функции — декоративной — отделка фундамента деревянного дома или кирпичного строения выполняет еще несколько важных задач.

• Она защищает материал стен от атмосферных осадков и ветра.
• Отделка создает дополнительный теплоизоляционный слой, не позволяя бетонному фундаменту остывать зимой и отбирать тепло у дома.
• Отделка защищает фундамент от грязи, многие материалы очищать значительно легче, чем голый бетон.

Технология строительства

Строительство цокольного этажа начинается с котлована, глубиною в 1,8 — 2 метра. Стенки, дно и углы котлована равняют вручную, а образовавшуюся воду откачивают с помощью насоса. Следующим этапом будет возведение подушки из бетона. Для этого делают разметку внутренней и внешней стены строения и выкапывают траншеи в 30 см глубины. Вся подготовленная площадь засыпается слоем щебня, все хорошо трамбуется и заливается цементным раствором. На участках, где нет несущей стены, следует провести армирование железной сеткой. Периодически конструкцию необходимо увлажнять для избежания образования трещин, поливать водой следует до тех пор пока цемент не станет твердым. Через несколько недель можно проводить укладку стен.

Совет специалиста! Цоколь не приемлет применение старых материалов, не экономьте на этом, именно от используемых материалов зависит прочность и долговечность дома.

Оптимальным вариантом для строительства цокольного этажа считается фундаментный блок. Блоки связывают между собой цементным раствором, а сверху фиксируют армированный пояс. В данном случае, армированный пояс решает две основные задачи:

• прочно скрепляет фундаментные блоки;
• выравнивает горизонтальный уровень.

Последовательность работы

Подготовка к вручиванию винтовых свай Начинать оборудование подвала следует с обустройства пола. Сначала производится засыпка подушки. Ее делают из песка и гравия. Потомподушкатщательно утрамбовывается. После этого на неё сверху настилается гидроизоляция, представляющая плотнуюклеенчатую плёнку или рубероид. После этогона пленку укладывается мелкая сетка, используемая в штукатурном деле, и заливается стяжка.

После пола, нужно браться за возведение стен. Вэтой ситуации лучше и практичнее делать стены из простого строительного кирпича. Его можно потом покрыть штукатуркой. Зазор между стенкой котлована и кладкой подвала нужно засыпать плотно необходимо поплотнееутрамбовать, а также полить водой. Он тогда сам плотно уляжется.

Если пренебречь такими мерами, то подобная небрежность может вылиться в выпучивание почвы вокруг подвала и ослабление устойчивости свай. А последствия ослабления свайного фундамента могут быть самые непредсказуемые.

Кроме того, стены подвального помещения лучше всего делать не ровными, а овальными, чтобы избежать точечных нагрузок в случае выпучивании почвы. Такая форма подвальных стен будет смягчать давление, распределяя его вдоль большей площади.

Важно также, чтобы котлован подвального помещения получился одинаково удалённым от свайных столбов.

Для чего можно использовать подвал

Обычно здесь монтируют все отопительное оборудование и водоснабжение. Не стоит размещать в подвале основное регулирующее электрооборудование. В случае чрезвычайной ситуации подвал может затопить, и тогда весь дом останется без света на неопределенное время. Это идеальное место для хранения овощей и продуктов долгосрочного хранения.

Если позволяют площади, то здесь идеальное место для бассейна. Бильярдная, зона отдыха, любимый бар, где можно провести время с друзьями, тоже удобно разместить в нижней части дома.

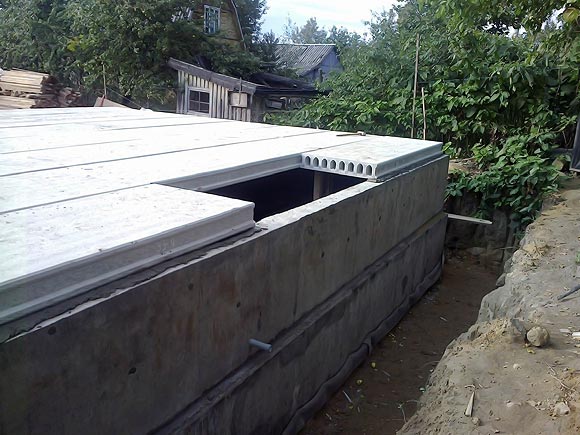

Сборная конструкция

Перекрытие основания здания с помощью сборных плит позволяет использовать промышленно произведенные железобетонные изделия, которые армированы в производственных условиях.

Положительной особенностью такой конструкции является:

• гарантированный запас прочности железобетонных изделий пустотелого и сплошного типа;
• возможность ускоренного монтажа;
• отсутствие необходимости армирования, так как каркас усиления установлен в готовых железобетонных изделиях.

Однако имеется ряд серьезных недостатков:

• Необходимость использования тяжелой грузоподъемной техники.
• Увеличенные расходы на строительство.
• Возможность применения только стандартных плит, что ограничивает размеры цокольного помещения.

Ширина фундамента под цоколь

Ширина фундамента под строительство цокольного этажа, должна составлять ровно столько, сколько предусмотрено технологией строительства стен здания. Например, если взять за основу каркасный дом, то самая подходящая ширина фундамента для цокольной части здания должна составлять:

• В случае со свайным фундаментом: 30–50 см. Это позволяет сделать толщину стен здания в 20–30 см. Остальная ширина будет отведена под устройство внутренней отделки. Кроме того, вентиляционный зазор, фасад и наружная отделка вполне могут остаться без какого-либо основания.
• Если фундаментом выступает монолитная плита, то его ширина под цоколь должна быть равна ширине стен цокольной части здания.
• Если фундамент у вас ленточный мелкозаглубленный, а на цокольном этаже предусмотрен пол в виде бетонной стяжки, то наиболее подходящей шириной для цоколя видится показатель, равный ширине стены цокольной части. Минусы в этом случае состоят в том, что подобного запаса может не хватить для нормального устройства внешней отделки, но это не жизненно важно.

Нельзя забывать о том, что в цоколе требуется обустройство вентиляционных отверстий, которые позволяет воздуху внутри цокольного помещения не застаиваться. Поэтому, перед тем как построить цокольный этаж, необходимо предусмотреть в плане наличие этих отверстий.

Отверстия в цокольной части здания должны быть сделаны в соответствии с регламентированными нормами СНиП. Например, в доме стандартных размеров таких вентиляционных продухов может быть от 12 до 24.
