Стандартные размеры листов кровельного материала ондулин

Расчет и размеры листа ондулина

Ондулин — один из самых популярных кровельных материалов в современном строительстве. Разработала этот материал французская фирма ONDULINE, где он производится уже более 50 лет.

На сегодня, производственные мощности размещены по всему миру, в т.ч. и в России. Укладка кровли ондулином предполагает точный расчет объема необходимого материала, чтобы избежать возможного расхождения в цветовой гамме из разных партий в случае нехватки материала. Чтобы произвести грамотный расчет, необходимо знать точный размер листа ондулина. Об этом мы и поговорим сегодня.

Описание

Ондулин – это современный листовой кровельный материал, который можно рассматривать в качестве альтернативы шиферу. Этот материал изготавливается на основе целлюлозы (отходов картонажного производства), которая под воздействием температуры и давления пропитывается битумом. Кроме того, в состав добавляются минералы и пигменты на основе минеральных веществ. Таким образом, ондулин является экологически чистым материалом и может иметь различное цветовое исполнение.

Преимущества ондулина

Среди наиболее значимых преимуществ ондулина можно отметить следующие:

• Простой монтаж — благодаря значительно более низкому в сравнении с шифером весу (весит в 4 раза меньше!). Это позволяет производить монтаж кровли самостоятельно. Кроме того, листы ондулина легко режутся и подгоняются;

• Малый вес — благодаря небольшому весу листа ондулина создается небольшая нагрузка на кровельную систему. Это значит, что потребуется облегченная конструкция кровельного пирога, и появится возможность сэкономить на деревянных стропилах;

• Этот материал может быть установлен поверх старого кровельного покрытия;

• Экологичность;

• Устойчивость к возникновению и развитию грибков и плесени благодаря специальным минеральным наполнителям в составе;

• Листы ондулина выдерживают жаркое солнце и сильные морозы, поэтому материал подходит для всех климатических зон;

• Кровля из ондулина поглощает шум дождя и града;

• Позволяет воплощать самые разнообразные дизайнерские решения благодаря многообразию цветов.

Ондулин: размеры листа (длина и ширина), полезная площадь, высота волны, вес листа, толщина и рабочая площадь, как резать и пилить ондулин Ондулин размеры листа полезная площадь Ондулин: размеры листа (длина и ширина), полезная площадь, высота волны, вес листа, толщина и рабочая площадь, как резать и пилить ондулин Ондулин размеры листа полезная площадь Ондулин вес – размеры листа (длина и ширина), полезная площадь, высота волны, вес листа, толщина и рабочая площадь, как резать и пилить ондулин

Технические характеристики ондулина

Лист ондулина широко используется в современном строительстве. Его можно встретить, как в проектах частных домов, так и промышленных объектов. Также материал нашел свое применение при возведении легких конструкций, таких как беседки, навесы, киоски и павильоны. Маленький вес изделий позволяет выполнять ремонтные работы старых кровельных покрытий. Благодаря легкости удастся избежать лишней нагрузки на основании здания.

К сведению! Новый настил создаст нагрузку примерно в 3 кг на кв. метр.

Производится материал по простой технологии, по которой волокно целлюлозы прессуют в листы волновой формы, напоминающей обычный шифер. После этого выполняется битумная пропитка, а верхнюю поверхность листа покрывают смолой и минеральным пигментом. Небольшой размер ондулина в толщине значительно упрощает монтажный процесс, так как материала очень легко транспортировать, перемещать и укладывать. Изделия поддаются резке и могут сгибаться, что позволяет использовать их на криволинейных плоскостях. Площадь одного стандартного листа составляет 1,9 кв. м. Среди положительных характеристик ондулина следует выделить такие свойства:

Популярная БК выпустила приложение, официально скачать 1xBet на Андроид можно перейдя по ссылке без регистрации и абсолютно бесплатно.

• Долгий срок эксплуатации. В гарантийном листке производители указывают 15 лет, однако при правильном уходе за материалом он прослужит и 50 лет без потери своего качества;
• Эстетичность и привлекательность изделий. Широкий ассортимент представлен огромным разнообразием цветовых оттенков и форм;
• Обладает отличной устойчивостью к воздействию атмосферных осадков. Такая полезная характеристика поможет защитить здание от сильного ветра, дождя и от перепадов температур;
• Морозостойкость. Еврошифер может перенести 25 циклов таяния и заморозки;
• Выдерживает нагрузку до 300 кг на кв. м.;
• Материал устойчив к биологическому и химическому воздействию, то есть ему не страшен контакт с кислотами, щелочами и маслами, не свойственно формирование грибков;
• Простота монтажного процесса;
• Покрытие из ондулина очень легко ремонтируется;
• Изделия стойки к механическим повреждениям, воздействию воды, мороза, нагреванию;
• Такие конструкции характеризуются отличной шумоизоляцией.

Внимание! Материал отличается от обычного шифера отсутствием вредным примесей, что делает его безопасным для здоровья людей и живых существ.

Общая и рабочая ширина профилированного листа – в чем разница?

Фактическая ширина листа и является общей. То есть наравне с высотой профиля (волны) изделия и длиной последнего это один из габаритных размеров. Если профлист стандартной длины (2,4–12 м), то общая ширина замеряется по узкой стороне. Но изделие может быть нарезано кусками, которые значительно короче минимальных 2,4 м. В этом случае ширину всегда отмеряют поперек гофров (профилей) листа, даже если эта сторона является более длинной. Причем это относится как к общей, так и к рабочей ширине, об определении которой и назначении расскажем ниже.

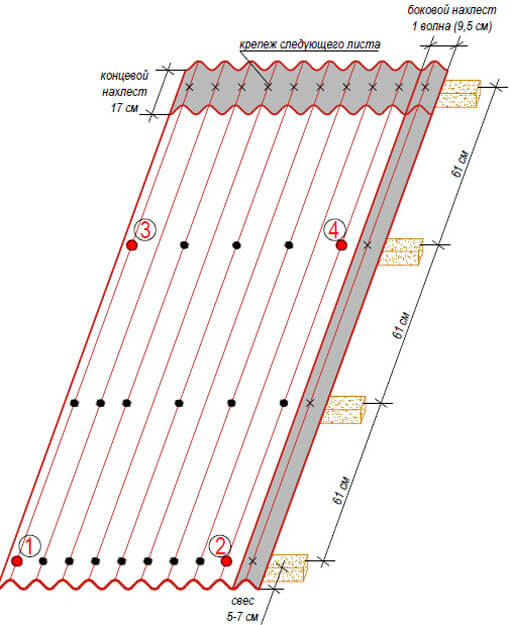

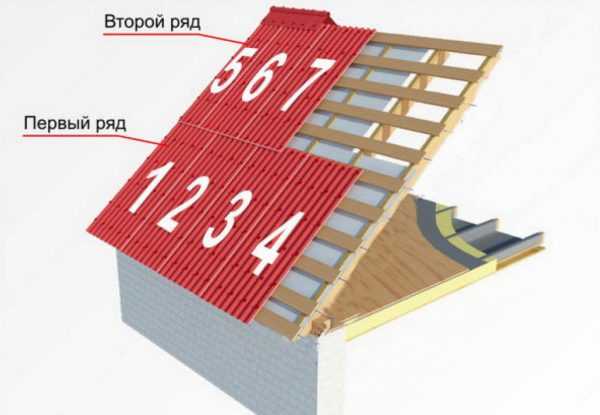

Технологически правильный монтаж профлиста производится внахлест. Одна волна профиля следующего изделия накладывается на одну предыдущего по порядку установки. Вследствие этого происходит частичное «поглощение» ширины, и фактический расход листов увеличивается. Для этого размера профлиста была введена дополнительная характеристика. Назвали ее рабочая или полезная ширина. Она как раз-таки в точности соответствует длине просвета, которую фактически перекроет 1 профлист после монтажа внахлест.

Монтаж профлиста внахлест

Производители профилированного листа обычно, во всяком случае согласно ГОСТ обязаны, в обозначении своей продукции указывают именно рабочую ширину, причем в мм.

Это позволяет конечному потребителю и реализующим компаниям сразу по названию конкретного изделия сделать вывод об одной из его рабочих характеристик – какую площадь оно фактически может закрыть при монтаже. Исходя из этого, уже можно сделать расчет требуемого количества профлиста для тех или иных работ.

Расчет количества профлистов для установки забора

Возьмем, к примеру, изделие для стеновой установки С10-1000-0,6:

• С обозначает, что это стеновой материал;
• 10 – высота профиля листа в мм;
• 1000 – рабочая ширина в мм;
• 0,6 – толщина листа в мм.

Причем общая ширина у этого изделия, согласно ГОСТ 24045, составляет 1022 мм. Нетрудно подсчитать, что разница с рабочей составляет 22 мм. Для каждого вида и конкретного типоразмера профлиста общая и рабочая ширина отличаются на свое определенное расстояние. Разница может достигать 60 мм. Зависит она от высоты, размера и геометрии профилей, а также от их количества на листе.

Характеристика покрытия

Ондулин – это материал, который может применяться для покрытия крыши жилых, общественных или хозяйственных построек. Ондулин может быть использован не только в новом строительстве, но и при проведении ремонта кровли.

Совет! При выполнении ремонта старой крыши с использованием ондулина разрешается не снимать старое покрытие. Благодаря небольшому весу материала, при его установке нагрузка на несущие системы увеличится незначительно.

Состав листов и производство ондулина

Основой ондулина являются волокна целлюлозы, которые в процессе производства пропитываются модифицированным битумом и прессуются при высокой температуре под давлением. Благодаря использованию добавок битума, покрытие приобретает гидроизолирующие свойства, даже при длительном действии воды оно не набухает и не коробится.

Наличие минеральных добавок придает материалу прочность, а устойчивость к высоким температурам обеспечивает такой дополнительный элемент, как смола-отвердитель.

Технические характеристики

Единицей измерения данного кровельного материала является лист – ондулин имеет следующие размеры:

• Длина листа – 2 метра. Допускаются незначительные колебания по этому параметру в большую сторону на 10 мм, в меньшую – на 3 мм. То есть, на практике лист ондулина может иметь размеры от 1997 мм до 2010 мм.
• Ширина листа – 0,95 метра. Величина допуска в обе стороны – плюс-минус 5 мм.

• Толщина листа – 3 мм, допуск по этому параметру 0,2 мм в любую сторону.
• Высота в верхней точке волны – 3,6 см, допуск – плюс-минус 2 мм.
• Вес стандартного листа – 6 килограммов.

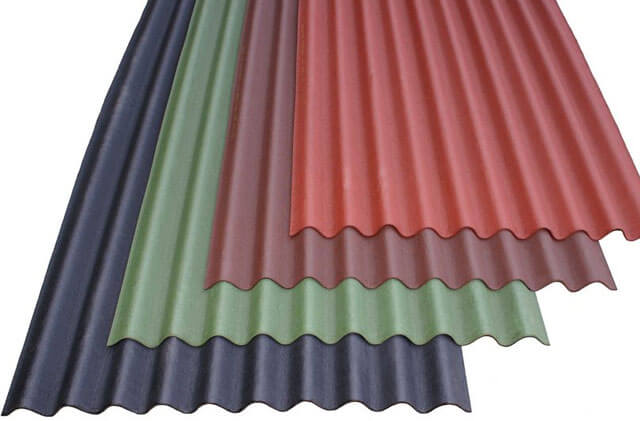

Совет! Ондулин выпускается в четырех разных вариантах цвета. Можно приобрести черный, коричневый, красный или зеленый материал.

Физико-химические свойства:

• прочность;
• низкий коэффициент теплопроводности;
• устойчивость к различным химическим веществам;
• морозоустойчивость;
• хорошая шумоизоляция;
• способность выдерживать термическое воздействие до температуры 110 градусов.

Что необходимо знать об ондулине

Данный материал считается высококачественным покрытием и способен надежно защитить ваш дом от дождя и снега, если все работы по укладке проведены были правильно. Срок эксплуатации составляет по крайней мере четверть века. Причем производитель дает на изделие гарантию на 15 лет.

Стоимость ондулина примерно на 40 процентов выше, чем у традиционного шифера. Потому при ограниченности финансов целесообразно брать последний. Кроме того, в том же ценовом диапазоне есть несколько вариантов современных кровельных материалов, имеющих аналогичные характеристики и надлежащее качество.

Ондулин неплохо справляется с резкими перепадами температур, но при этом в зной размягчается, в то время как на морозе становится довольно хрупким. Последнее обстоятельство объясняет запрет на работы с данным покрытием в зимний период.

По словам производителя, материал способен выдержать:

• ураганный (до 200 километров в час) ветер;
• большой объем снега (более 300 кг на метр квадратный крыши);
• град;
• ливни.

Обладает он и хорошим шумоизолирующим свойством. Это делает ондулин предпочтительным, если на чердаке планируется устроить мансарду. Гибкость и легкость существенно облегчают работу с ним – здесь справится даже неподготовленный человек в одиночку.

Поскольку в составе ондулина представлены исключительно природные материалы, он совершенно безопасен. При этом покрытие не боится:

• грибка;
• плесени;
• кислот;
• щелочей;
• масел – как синтетических, так и органических.

Несомненным достоинством его является богатая цветовая гамма.

Существенным недостатком ондулина считают его слабую огнестойкость. Уже при температуре свыше 230 градусов он может воспламениться. Причем после этого он горит самостоятельно, выделяя много удушливого дыма. По этой причине необходимо хорошенько взвесить все за и против, если ваш дом отапливается печами. Компания рекомендует в этой ситуации изолировать трубы от ондулина специальными фартуками и искрогасителями.

Кроме всего прочего, покрытие еще и выгорает, поскольку производитель использует натуральные пигментирующие вещества. При этом часто насыщенность цвета утрачивается фрагментарно, в результате на поверхности крыши выступают пятна. В таких случаях кровлю просто перекрашивают.

Со временем на его поверхности может проступать битум. Это в компании браком не считают.

Калькулятор веса стального листа

Листовой металл — это изготавливаемая прокаткой заготовка из определенного материала, чаще всего стали, которая находит широкое применение в промышленном производстве, строительстве, автомобилестроении и других отраслях.

Листовая сталь — самый популярный вид листовых заготовок, который производится по технологии холодной или горячей прокатки. В первом случае сталь будет называться холоднокатаной (максимальная толщина листа до 5 мм), а во втором — горячекатаной.

Калькулятор веса листового металла позволяет рассчитать массу листовой стали по известной толщине и площади. Вы также можете ознакомиться с марочником металлов и нормативными документами в соответствующих вкладках инструмента. Калькулятор работает на основании ГОСТ 19903-74 «Прокат листовой горячекатаный».

Используя калькулятор можно найти вес листового проката любого размера и толщины, например листы 1, 3, 6, 8, 10 мм и т. д., стандартный материал – углеродистая сталь Ст3ст с плотностью 7850 кг/м3.

По умолчанию считается вес 1м2 стали листовой.

Для того чтобы рассчитать вес листового металла на нашем калькуляторе, необходимо придерживаться инструкции:

1. Выберите тип металла (по умолчанию Сталь).
2. Подтвердите тип сортамента – Лист / Плита.
3. Выберите марку металла (по умолчанию Сталь Ст3ст).
4. Укажите параметры листа – толщина t (мм), ширина a (мм), длина b (мм).
5. Введите количество металлопроката, шт.

Формула расчета веса листового металла

Вес листового металла, также можно рассчитать самостоятельно с помощью простых математических формул и таблиц по ГОСТ.

Формула расчета веса листа металла: m = a × b × t × ρ

• a – ширина;
• b – длина;
• t – толщина;
• ρ – плотность.

Таблица веса 1 м2 листового металла по ГОСТ 19903-74

Данная таблица распространяется на листовой горячекатаный стальной прокат шириной 500-4400 мм, толщиной от 0,5 до 160 мм.

Этапы производства целлюлозно-битумных листов

1. Подготовка основы из целлюлозы. Макулатуру очищают, измельчают, замачивают водой, фильтруют. После чего удаляют воду и прессуют.
2. Придание цвета с помощью минеральных пигментов.
3. Формовка. Лист гофрируется, подвергается сушке, нарезается.
4. Пропитка битумом, специальными смолами.

В итоге получается лёгкий и недорогой материал, успешно применяемый не только для крыш промышленных объектов, административных зданий, частных домов, дач, гаражей, беседок, арочных ангаров, но и для наружной облицовки стен хозяйственных построек, устройства заборов.

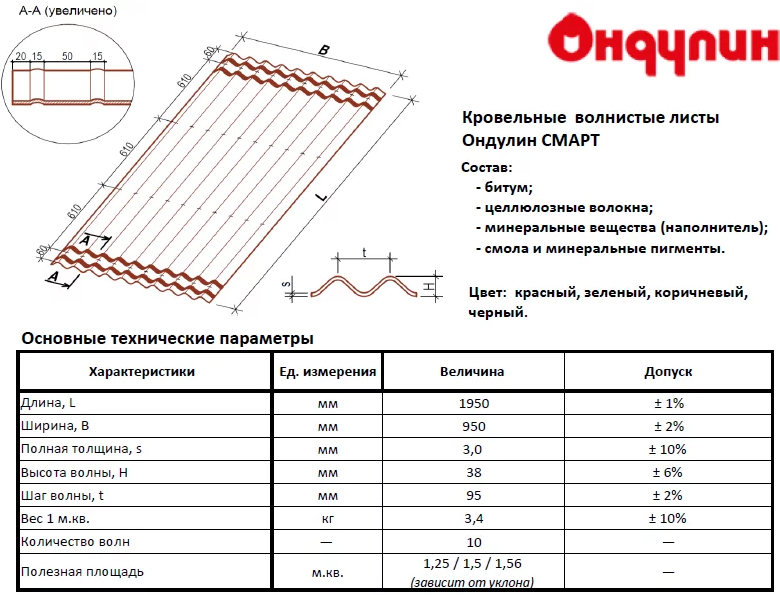

Габариты

Для того чтобы рассчитать количество материала, необходимо знать размер листа ондулина для крыши, которую необходимо покрыть. Габариты еврошифера стандартизированы и имеют следующие параметры:

• в длину лист равен 2 000 мм с погрешностью от 5 до 10 мм, что не является критичным, поскольку нахлёст при монтаже составляет около 200 мм;
• в ширину ондулин равен 950 мм с погрешностью в 5 мм, с необходимым перехлёстом в одну или две волны, в зависимости от угла наклона ската;
• стандартная толщина материала равна 3 мм с погрешностью 0.2 мм;
• шаг волны равен 95 мм с погрешностью 2 мм;
• высота волны составляет 36 мм при погрешности менее 2 мм;
• вес равен 6.5 кг и имеет некритичные погрешности;

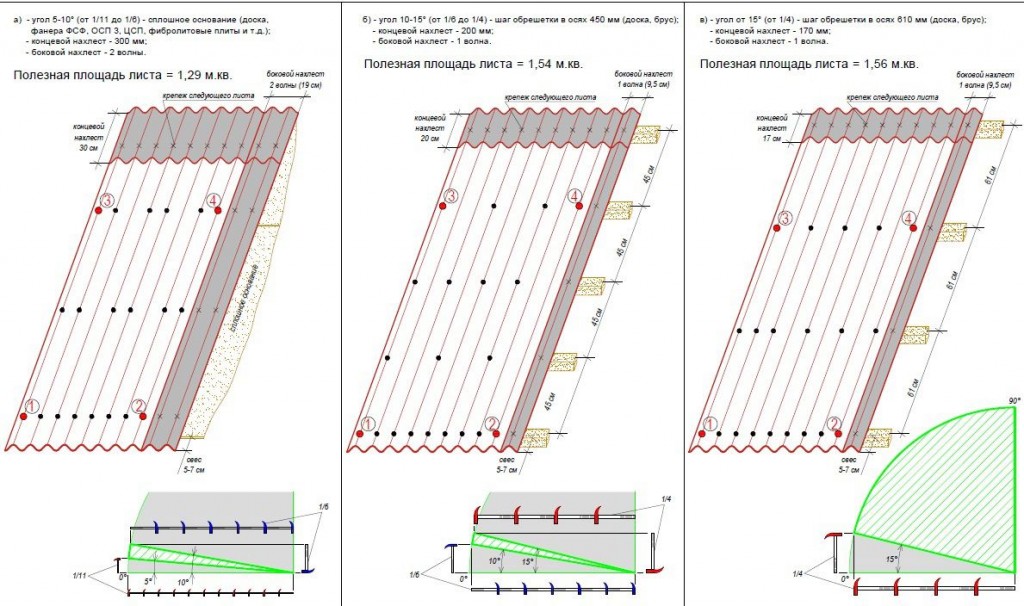

• один лист имеет площадь 1.9 м2 при полезной площади в 1.6 м2, учитывая нахлёсты.

Исходя из этих параметров и зная эффективные размеры листа ондулина, легко можно вычислить необходимое количество материала для вашей кровли.

При расчёте очень важно брать за основу именно полезную площадь листа и учитывать 15%-й запас на раскрой и другие виды потерь.

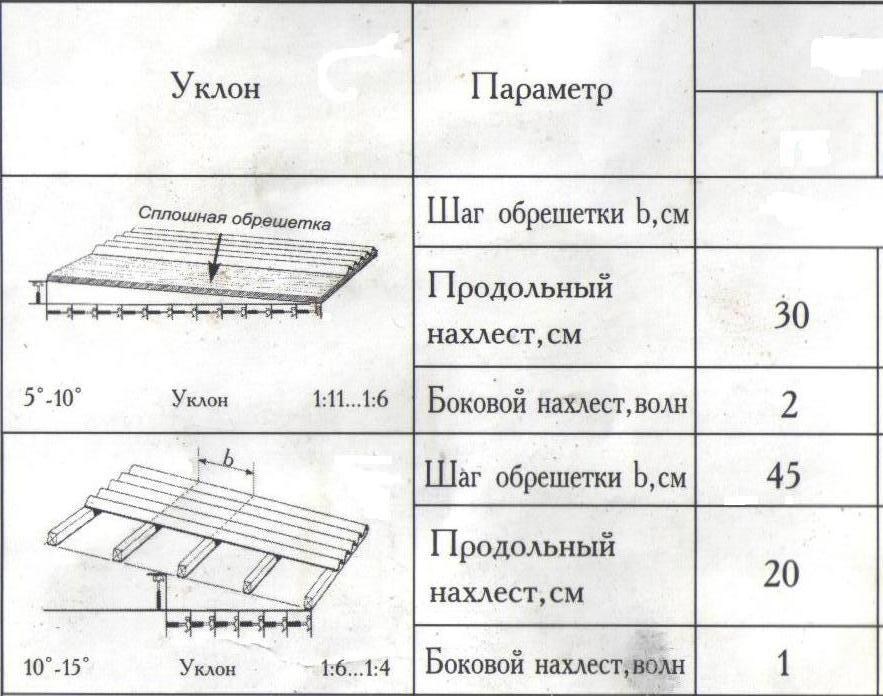

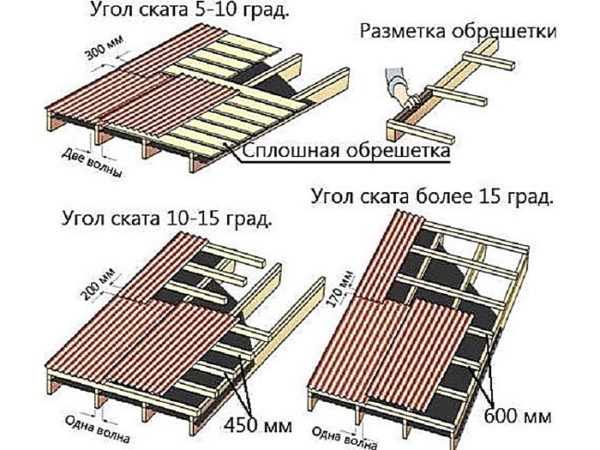

Самыми лёгкими в расчётах количества материала являются одно- и двухскатные крыши, но и более сложные кровли можно уверенно рассчитать. Зная правильные размеры листа ондулина и тщательно замеряя площадь кровли, можно свести к минимуму потери материала и существенно сэкономить. Рассмотрим принципы расчёта количества необходимых листов для покрытия крыши ондулином.

Плюсы и минусы ондулина

Вопрос, из чего производят ондулин, напрямую влияет на свойства кровельного материала. Для начала рассмотрим преимущества использования ондулина, которые и делают его столь популярным вот уже столько десятилетий:

1. Гидрофобность.
2. Устойчивость к различным атмосферным явлениям.
3. Устойчивость к образованию плесени, грибка, бактерий. Такой материал можно считать самым экологичным и безопасным для человека.
4. Химическая устойчивость к негативному воздействию большей части кислот и щелочей.
5. Ондулин не повреждается при попадании на его поверхность бензина и прочих продуктов нефтехимии.
6. Гигиеничность. Чистить крышу очень легко, просто поливая ее из шланга.
7. Малый вес, не оказывающий воздействия на конструкции дома.
8. Низкая стоимость, что часто выступает решающим аргументом при покупке кровельного материала.

По ондулину нельзя ходить, так как могут остаться повреждения.

А теперь добавим «ложку дегтя», расскажем о недостатках ондулина, которые могут стать причиной отказа от его использования:

1. Ондулин быстро и легко выцветает на солнце. Это не значит, что он полностью потеряет свой глубокий оттенок, но через пару лет вас может ждать неприятный сюрприз – поблекшая крыша.
2. Производители дают гарантию только на то, что в течение срока годности листы не будут пропускать воду. Такие «мелкие», с их точки зрения, неприятности, как потеря цвета, несовпадение оттенка листов из различных упаковок, не являются гарантийными, замену производить никто не будет;
3. Одним из минусов является и то, что пятна битума на поверхности листа не являются браком. Если при покупке вы не заметили их сразу, заменить упаковку будет трудно.
4. По ондулину нельзя ходить, так как остается большая вмятина. Таким же свойством обладают и другие кровельные материалы, типа профилированных листов. Осторожность надо соблюдать и при транспортировке, подъеме листов на крышу;
5. После намокания ондулин не держит форму! Обрешетка под ним должна быть идеально ровной;
6. Ондулин – один из самых дешевых и простых по внешнему виду материалов. Производится он из вторичной целлюлозы, то есть макулатуры, что также сказывается на его цене.

Вес листа ондулина

Ондулин изготавливается из лёгких материалов, что обеспечивает ему лёгкий вес. Один лист весит около 6 кг. Основу ондулина составляют такие компоненты:

• Целлюлозные волокна;
• Очищенный битум;
• Смоляная полимерная пропитка;
• Природные пигменты, изготовленные на основе минеральных безвредных компонентов;
• Минеральный наполнитель.

Целлюлозная основа ондулиновых листов пропитывается полимерными и битумными составами под большим давлением, благодаря этому готовое изделие обладает большим запасом прочности.

Добавление разнообразных минеральных красителей позволяет получить разные оттенки листов ондулина.

Небольшой вес ондулина существенно облегчает его монтаж. Для укладки листов не нужно привлекать дополнительную дорогостоящую строительную технику, а, следовательно, не потребуются дополнительные денежные траты.

Кроме того, транспортировка листов ондулина к месту строительства также осуществляется без проблем.

Измеряем лист ондулина

Французское трехмиллиметровое кровельное покрытие с названием ондулин (или еврошифер) в основе своей имеет органические целлюлозные волокна. Для прочности и сохранения цвета материал пропитан битумом со специальными добавками.

В процессе изготовления стандартных листов с десятью волнами допускаются следующие отклонения:

• по ширине листа: от -5 до +5 миллиметров;
• по длине листа: от -3 до +10 миллиметров;
• по высоте волны: от -2 до +2 миллиметров.

А теперь и сами параметры листа еврошифера:

• Ширина листа – 0,95 метра;
• длина листа – 2 метра;
• высота гребня волны – 3,6 сантиметра
• толщина листа – 0,3 сантиметра;
• масса листа – 6 килограммов.

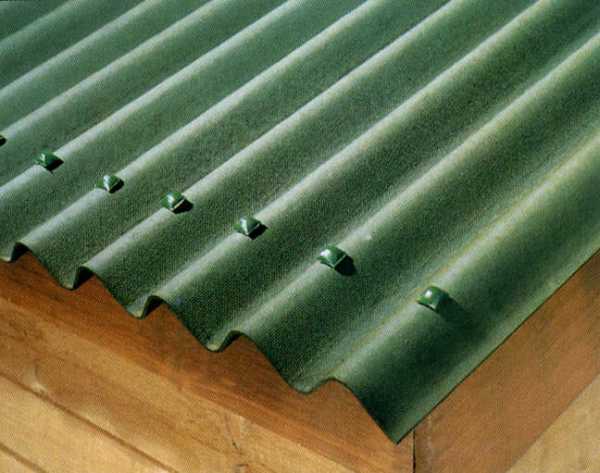

При монтаже понадобятся и крепеж с аксессуарами. Помимо специальных гвоздей, будут необходимы карнизы, ендова, фронтоны, желоба и заполнители для карнизов, окна и вентиляторы для кровли. Непременно следует их все учесть.

• Что такое ендова и каково ее устройство

Размеры доборных элементов Ондулина

Ондулин размеры листа

Размеры листа ондулина для крыши всегда одинаковые и имеют строго заданные значения (рабочий размер ондулина):

Длина 2000 мм

Рабочая ширина ондулина — 950 мм

Толщина листа – 3 мм.

Конечно, как и во всяком техническом деле, существуют допуски или погрешность, заявленная производителем, то есть, отклонение фактического размера от номинального.

Для ондулина эти допуски следующие:

• По длине – 2 метра допуск – больше на 10 мм или меньше на 3 мм
• По ширине – 95 см плюс минус полсантиметра.
• По толщине отклонение допускается в две десятых миллиметра, 0,2 мм.

Ондулин рабочий размер листа

Итак, размеры ондулина для кровли мы теперь знаем, теперь разберемся, какова полезная площадь листа и высота волны ондулина.

Характеристики материала

Производство ондулина заключается в том, что целлюлозное волокно прессуется в листы по форме напоминающие обычный шифер. Они пропитываются специальным битумом, а затем покрываются отвердевающими  синтетическими смолами и минеральными пигментами.

Благодаря органическим веществам ондулин приобретает жесткую основу. Гидроизоляция обеспечивается благодаря битуму. Ондулин пропитывается битумом слоями в специальных вакуумных камерах. После этой процедуры листы окрашиваются. В зависимости от окраски листы материала подразделяют на матовые и глянцевые. Ондулин матовый имеет акриловую окраску и на ощупь шершавый. Глянцевые листы по виду выглядят более яркими. Объясняется это добавлением в состав краски силикона, который обеспечивает глянцевый блеск и цвет материала.

Продажа ондулина глянцевого производится по более высокой цене, чем матового. Он не задерживает на себе выпавший снег и оседающую грязь. По этой причине глянцевый ондулин внешне является более привлекательным. Основой материала являются экологически чистые составляющие, которые не содержат вредных примесей, например, таких, как асбест — канцероген, опасный для жизни человека.

Такая технология производства материала сказывается на:

• эстетичном виде материала;
• защитных характеристиках;
• продолжительности срока службы.

Изготавливая ондулин, производитель обычно выпускает листы стандартного размера. Допустимая погрешность должна колебаться в пределах  2-5 миллиметров. Как правило, кровельный материал имеет следующие параметры:

• длину – 2 м;
• ширину 0,95 м;
• толщину 3 мм;
• высоту волны 36 мм;
• вес одного листа ондулина 6 килограммов.

Некоторые застройщики, определяя необходимое количество материала, берут во внимание исключительно габаритные размеры листа, забывая при этом, что при осуществлении монтажных работ используются гвозди для ондулина и осуществляется нахлест листов в поперечном и продольном направлении. Полезная площадь при этом снижается до размера в 1,6 квадратных метра. Например, для обустройства кровли площадью 100 квадратных метра с наклоном ската крыши 15 градусов понадобится 63 листа и плюс 8 коньковых элементов.

Такие расчеты подходят в случае, когда делается финишное покрытие двухскатной кровли простой формы, которая не имеет сложностей в архитектурном отношении.

Ондулин: размеры листа, полезная площадь, ширина ондулина для крыши

Листовой материал, разработанный французской фирмой ONDULINE, уже более полувека входит в число популярных материалов для обустройства кровельного покрытия. Сегодня ондулин производится во многих странах мира, в том числе и в России. По причине особенностей технологии изготовления материала, оттенки цвета разных партий могут несколько различаться. Чтобы внешний вид крыши был эстетичным, рекомендуется использовать кровельный материал из одной партии, предварительно точно рассчитав требуемое количество листов.

Характеристики ондулина

Ондулин активно используется в строительстве капитальных объектов – жилых, коммерческих и производственных зданий, при возведении легких сооружений – павильонов, киосков, навесов, беседок. За счет своего малого веса данный листовой материал идеально подходит для ремонта старых кровель: его можно монтировать поверх плоских, старых покрытий крыши, не боясь лишней нагрузки на фундамент сооружения. Приблизительная нагрузка нового настила составит около 3 кг на 1 м 2 .

Технология изготовления материала достаточно проста: целлюлозное волокно прессуется в волнистые листы, напоминающие формой традиционный шифер. Затем основа пропитывается битумом, верхний слой материала покрывается слоем минерального пигмента и отверждаемыми смолами. Небольшая толщина ондулина делает его удобным в монтаже – листы легко поднимать на крышу, резать, использовать для укладки на криволинейных поверхностях, поскольку материал гнется как в продольном, так и в поперечном направлении. Общая площадь стандартного листа составляет 1,9 м 2 .

К преимуществам ондулина относится:

• длительный эксплуатационный срок (гарантия – 15 лет, реальный срок службы – 50 лет);
• привлекательный внешний вид;
• устойчивость к влаге и атмосферным воздействиям (шквальный ветер до 200 км/ч, температура от -40 до +80°С);
• высокий коэффициент шумопоглощения;
• простой монтаж;
• устойчивость к биологическому разрушению, воздействию кислот, щелочей, масел;
• способность выдержать нагрузку до 300 кг/м 2 .

Ондулин, в отличие от стандартного шифера, не содержит вредных веществ и не оказывает негативного влияния на здоровье.

Размеры ондулина

На российском рынке в продажу обычно поступает ондулин, изготовленный по лицензии французской компании. Длина стандартного листа 2000 мм, ширина — 950 мм, толщина ондулина составляет 3 мм, высота волны – 36 мм. Допустимая погрешность может составлять +10/-3 мм по длине, +5/-5 мм по ширине, +2/-2 мм по высоте волны.

У каждого листа ондулина имеется 10 волн шириной около 95 мм, что необходимо учитывать при расчете материала для покрытия крыши. При монтаже горизонтального ряда необходимо выполнять нахлест шириной в одну волну, чтобы обеспечить прочность и герметичность настила. Вертикальный нахлест при укладке ондулина на кровлю, наклон ската которой превышает 15 градусов, должен быть не менее 100–150 мм. В результате, полезная площадь одного листового элемента достигает 1,60–1,64 м 2 .

Если ондулин укладывается на крыше с малым уклоном, боковой нахлест листа должен составлять 2 волны, а вертикальный – около 200 мм, что требует специального расчета полезной площади листового материала.

Перед закупкой ондулина важно произвести расчет кровли, учитывая полезную площадь листового материала, чтобы в дальнейшем не пришлось докупать продукцию из другой партии.

Принципы расчета покрытия кровли

Наиболее просты в расчетах щипцовые крыши с углом наклона от 15 градусов, каждый скат которых представляет собой прямоугольник, а параметры нахлестов являются стандартными. В этом случае требуется рассчитать площадь кровли и разделить ее на полезную площадь одного листа ондулина – 1,6 м 2 .

Если требуется рассчитать сложную кровлю, то необходимо разделить ее на отдельные плоскости – прямоугольники и треугольники, рассчитать площадь покрытия для каждой плоскости в отдельности и просуммировать, добавив 5% на отходы при монтаже.

При расчете материалов для крыши также следует учесть наличие окон в плоскости кровли, использование таких элементов, как ендова, конек, покрывающие фартуки, карнизный желоб, вентиляционные элементы кровли и другие составляющие кровельной системы. Их наличие и количество влияет на расчет листов ондулина.

Необходимость точных расчетов

Очевидно, что в сравнении с общей площадью стандартного листового элемента, с каждого листа ондулина набирается разница приблизительно в 0,3 м 2 , и если это не учесть, купленного материала может не хватить на монтаж всего покрытия.

Грамотный подход к расчетам кровли из ондулина с учетом размеров листовых элементов позволит избежать проблем, связанных с приобретением и доставкой недостающего материала, что влечет не только дополнительные расходы на транспорт, но и срывает график выполнения работ. Кроме того, новая партия ондулина может отличаться по оттенку от имеющейся, что ухудшит общий облик кровли.

Достоинства кровли с покрытием ондулин

• Правильно технологически выполненная работа по набору листов ондулина по крыше позволит сохранить перекрытия и чердачное пространство всегда сухим, так как специальные пропитки позволяют ондулину совсем не пропускать воду сквозь пласт. Крепление материала производится гвоздями на гребне волны, так что влага в крепежное отверстие не попадает и стекает вниз по наружной поверхности.
• Кровельный материал обладает высокой экологической безопасностью и при нагревании лучами палящего солнца никаких вредных веществ в воздух не выделяет.
• В толще материала не заводятся насекомые, жучки и грибок, ондулин не подвергается налету плесени в первые годы эксплуатации. В дальнейшем нужно проводить обработку специальными составами от микроорганизмов.
• Легкий вес листа ондулина (всего 6,5 кг) значительно сокращает расходы на транспортировку и снижает нагрузку на несущие конструкции кровли.
• Прочность материала при достаточной гибкости позволяет слегка изгибать листы при изготовлении сложных конструкций. Этот материал не разбивается и не откалывается в отличие от шифера.
• Порезка ондулина в размер осуществляется при помощи ножовки.
• Кровельный материал является «тихим» материалом по сравнению с металлочерепицей и шифером. Бьющие капли дождя и прогулки голубей будут не слышны в доме с покрытием из ондулина.
• Хорошо выдерживает морозные зимы и жаркое лето. При правильном креплении к основе может сопротивляться значительным ветровым нагрузкам и не отрываться.

Ондулин – размеры листа и другие характеристики материала

Ондулин, который продавцы и производители часто называют еврошифером, считается надежным материалом, используют для ремонта, реконструкции и полного перекрытия крыши. Все производители этого технологичного покрытия являются дистрибьюторами одноименной французской компании «Ондулин». Размеры целлюлозного листа необходимо знать, чтобы точно рассчитать, сколько материала нужно закупить. Точный расчет количества листов избавляет строителей от ситуаций, когда остается много неиспользуемых остатков или, наоборот, нехватки покрытия для крыши. В этой статье мы расскажем о стандартных размерах ондулина, а также расскажем, что такое полезная площадь листа.

Характеристика и производственный процесс

Ондулином называют продукт французской компании «Onduline», который выпускается на протяжении более 70 лет. В состав входят только безопасные для здоровья, экологически чистые компоненты, это отличает его от асбестоцементного шифера, аналогом которого он считается. Он производится из очищенной целлюлозы, пропитанной нефтяным битумом и эфирными смолами, природных пигментов, модификаторов. Производство ондулина происходит в несколько этапов:

1. Сначала целлюлозу очищают от мусора и примесей, а затем добавляют в нее воду с красящим пигментом и модификаторами. Получившаяся влажная субстанция называется пульпой.
2. Пульпа поступает на специальный конвейер, где она выдавливается слоем толщиной 3 мм, а затем в процессе высыхания, затвердевая, приобретает волнистую поверхность.
3. Затем целлюлозную основу ондулина, площадь которой составляет 1,9 м2 с обеих сторон обрабатывают нефтяным битумом.
4. Готовый материал штабелируются в пачки, упакованные в термоусадочную пленку, а затем прикрепляют этикетку с информацией о материале.

Обратите внимание! Несколько лет назад итальянские дизайнеры совместно с компанией «Onduline» разработали новый материал для крыши с таким же составом, который называется ондувилла. Ондувилла представляет собой гофрированные полосы шириной 40 см, длиной 103 см. Они укладываются на скате крыши внахлест, визуально имитируя керамическую черепицу.

Стандартные размеры

Достоинство этого материала в том, что размеры листов ондулина всегда стандартизированы. Если при приобретении кровельного покрытия вы заметили, что ширина или длина отличаются от описанных, перед вами скорее всего подделка, за качество которой никто не отвечает. Зная площадь одного листа ондулина, легко рассчитать, сколько листов понадобится для монтажа. Размеры этого материла для перекрытия крыши составляют:

• Ширина листа ондулина составляет 950 мм. Это удобный формат для создания кровли маленькой или средней площади.
• Длина листа ондулина составляет 2000 мм, что упрощает расчет необходимого для перекрытия материала.
• Толщина материала однородная, составляет 3 мм, однако, в этом параметре допускаются небольшие погрешности, не считающиеся браком.
• Волна профиля имеет высоту 36 мм.
• Вес листа ондулина составляет 6 кг, а 1 квадратный метр покрытия ондувиллой весит 4 кг.
• Площадь каждого листа материала составляет 1,9 квадратных метра.
• Полезная площадь каждого листа составляет 1,6 квадратных метра с учетом вертикальных и горизонтальных нахлестов.

Стандартные размеры листаТехнические характеристики материала

Важно! Зная площадь ската крыши, рассчитать, сколько потребуется материала для перекрытия не составляет труда. Для этого площадь ската нужно разделить на полезную площадь 1 листа ондулина. К полученному количеству добавляют 15% страхового запаса, а также отдельно приобретают коньковые элементы.

Преимущества материала

Изначально компания «Onduline» задумывала одноименный кровельный материал как средство для выполнения быстрого ремонта и устранения протечек для крыши из профнастила, шифера, черепицы. Однако, со временем строители оценили декоративный потенциал и эксплуатационные качества этого материала, они стали применять его в качестве самостоятельного кровельного покрытия. Использование ондулина имеет следующие преимущества:

1. Легкий вес. Легкость – главное достоинство этого материала, которым не обладает никакое другое кровельное покрытия. За счет малого веса он может укладываться поверх старого шифера или профнастила без демонтажа конструкции.
2. Длительный срок эксплуатации. Ондулин без изменения эксплуатационных свойств материала выдерживает до 100 циклов замораживания и разморозки, поэтому он имеет гарантированные срок эксплуатации не менее 25 лет. Хотя по отзывам строителей в реальных условиях он выдерживает не менее 50 лет.
3. Высокая прочность. Благодаря волокнистому строению, ондулин обладает несущей способностью до 650 кг/м2. Он выдерживает снеговую нагрузку до 300 кг/м2.
4. Водонепроницаемость, низкая впитывающая способность. Благодаря этим качествам ондулин не дает протечек, а также исключает появления влаги внутри стропильного каркаса.
5. Высокая шумоподавляющая способность. Ондулин эффективно подавляет звуки, снижая шум во время дождя, града или порывистого ветра.

По отзывам опытных кровельщиков единственным недостатком ондулина является высокая горючесть этого кровельного материала. Без деформации он выдерживает температуру только до 110 градусов, поэтому он не рекомендован к использованию для перекрытия помещений с высокой вероятностью возгораний (бани, беседки с мангалами, дома с каминами или твердотопливными печами).

-инструкция

Назначение профнастила

Покупается для крыш, фасадов или ограждений.

Чтобы посмотреть области использования различных марок профнастил, ниже приведена табл. 2.

Таблица 2 ‒ назначение профлиста

Разберем характеристики профнастила в каждой из сфер применения.

Для кровли

У кровельного материала высота волны составляет от 2 см. Чем сложнее будет форма профиля, тем больше будет жесткость конструкции.

Лидерами продаж для кровельных работ считаются марки С44, Н57, Н75.

Длина листов любая. Возможно изготовление на заказ.

Ширина листов типа Н57 ‒ 75 см, Н75 ‒ 75 см, Н60 ‒ 84,5 см.

Популярные типоразмеры ‒ Н60-845-0.8, Н75-750-0.8.

Высота гофры – 3,5‒4,4 см. Толщина несущих  листов  –  0,6‒0,9 мм.

Рекомендуем ознакомиться: «Как определить расстояние между стропилами».

Для ворот и заборов

По данным, указанным в таблице выше, видно, что большинство типов профилированных листов пригодны для обшивки ограждений. Отличия в технических характеристиках и цене. Именно последний фактор для многих хозяев становится ключевым.

Для заборов можно рекомендовать стеновой тип (С). Он сделан из тонколистовой стали и легок по весу. Толщина – 0,5-0,7 мм.

Материал имеет небольшую высоту гребня.

Ширина С10 составляет 90‒100 см, С18, С21‒100 см. Есть типы стенового профлиста шириной 1,3 м и больше.

Среди плюсов забора из профнастила:

1. Простота и скорость монтажа. Обшивка одного пролета займет меньше часа.
2. Ограждение не нужно окрашивать. Листы реализуются уже цветными.
3. Длительный срок службы.
4. Устойчивость к коррозии. Защитное покрытие не дает металлу ржаветь.
5. Выбор цветов. Дает возможность выбрать цвет так, чтобы было гармоничное сочетание с домом.

Тематический материал:

• Какой нужен профлист на забор
• Как правильно крепят профлист к забору

Для отделки фасадов домов

Подходит профнастил с такими же рабочими характеристиками, что и для забора.

Перейдите по ссылке и прочитайте статью, чтобы понять, какой расход крепежных элементов (саморезов) будет при монтаже ограждения, крыши или фасада здания.

Помощь покупателям — калькуляторы кровли

Проще всего провести расчет количества листов для крыши с двумя скатами. Но если речь идет о кровле со сложной конфигурацией, лучше перепроверить цифры. Для этого можно воспользоваться онлайн-калькулятором, разработанным специалистами компании «Ондулин». Инструмент находится на сайте производителя:

Для максимальной точности лучше иметь под рукой проект будущей крыши или хотя бы знать ее размеры. В онлайн-форме необходимо указать не только габариты скатов, но и другие параметры: угол уклона, длину доборных элементов, наличие и количество труб, необходимость утепления кровли. Расход материалов будет рассчитан автоматически.

Со страницы каждого калькулятора можно перейти к страницам других инструментов. Это удобно, если вы хотите «примерить» на крышу различные цвета и виды кровли, прикинуть стоимость нескольких вариантов и выбрать оптимальный. Учитывайте, что окончательная цена будет зависеть от вашего местоположения и особенностей транспортировки. Эту информацию можно получить у дилера вашего региона.

Ондулин размеры листа

Размеры листа ондулина для крыши всегда одинаковые и имеют строго заданные значения (рабочий размер ондулина):

Длина 2000 мм

Рабочая ширина ондулина — 950 мм

Толщина листа – 3 мм.

Конечно, как и во всяком техническом деле, существуют допуски или погрешность, заявленная производителем, то есть, отклонение фактического размера от номинального.

Для ондулина эти допуски следующие:

• По длине – 2 метра допуск – больше на 10 мм или меньше на 3 мм
• По ширине – 95 см плюс минус полсантиметра.
• По толщине отклонение допускается в две десятых миллиметра, 0,2 мм.

Ондулин рабочий размер листа

Итак, размеры ондулина для кровли мы теперь знаем, теперь разберемся, какова полезная площадь листа и высота волны ондулина.
