Как самостоятельно изготовить навес из поликарбоната, фото инструкции

Зачем нужны навесы над калитками

Небольшие козырьки из легких материалов, накрывающие входную зону, выполняют декоративные и защитные функции. А если конкретнее:

• Уберегают створку от осадков, чем увеличивают срок ее службы.
• Защищают замковый механизм (самую уязвимую часть) от попадания влаги.
• Создают зону относительного комфорта, ведь перед калиткой всегда притормаживают, даже если на улице проливной дождь.
• Защищают опоры от замокания и брызг грязи, как следствие — увеличивают их срок эксплуатации.
• Подчеркивают принадлежность ландшафтного дизайна к тому или другому экстерьерному стилю, выступают в качестве декора.

Пять доводов «за» — вполне серьёзный повод задуматься и выделить на конструкцию какие-то средства.

Из чего изготовить навес над воротами

Поскольку опорой служат столбики, то вес и размер «крыши» ограничиваются тем, что они могут выдержать. Это значит, что перечень материалов не будет отличаться разнообразием.

А деревянный — со штакетником, плетнем, шахматкой, прочими видами оград из пиломатериала.

И наши фотопримеры:

Не намного сложнее обстоят дела с выбором кровельного материала. Обычно мастер старается привязаться в этом плане к дизайну крыльца, хотя могут быть исключения.

С сельскими деревянными воротами, даже если за ними ультрасовременный дом в стиле хай-тек, будет смотреться дощатый или даже соломенный козырек, но никак не из поликарбоната. Пластик хорошо сочетается со сталью, но не с досками. Разная у них природа.

Устройство каркаса для навеса с крышей из поликарбоната

При постройке навеса следует уделить особое внимание сооружению каркаса, основной функцией которого является обеспечение необходимой прочности постройки и ее способности выдерживать весовые и ветровые нагрузки. От того, насколько правильно он будет спроектирован и изготовлен, зависят эксплуатационные качества и срок его службы.

Основным критерием, от которого зависит форма и размеры каркаса, является назначение изделия. От этого напрямую будет зависеть устройство навеса — размеры площадки и толщина поликарбоната, используемого в качестве кровли. Необходимо также учесть какие нагрузки предстоит выдерживать постройке. Вес снежного покрова является очень важным показателем и зависит от особенностей той климатической зоны, в которой вы проживаете.

Металлический каркас для навеса из профильных труб

Конструкция навеса состоит из следующих комплектующих:

Металлический каркас для навеса, как правило, изготавливается из профилированных труб различного сечения. Элементы конструкции могут быть соединены метизами или при помощи сварки.

Стойки представляют собой профильную трубу сечением 60Х60 мм и длиной 2,2 м при ширине сооружения от 3 до 5 метров. Каждая из стоек имеет в своем основании пластину размерами 30Х30 см с 4-мя отверстиями, предназначенными для крепления столба к фундаменту с помощью анкеров. В случае, если опоры будут бетонироваться или зарываться в землю, их длину необходимо увеличить до 2,8 м.

Арки являются элементами, усиливающими конструкцию. Для их изготовления используется профильная труба сечением 30Х30 мм. Количество необходимых арок и расстояние между ними зависит от длины изделия и от возможных нагрузок. Также важна толщина поликарбоната. Арки крепятся к стойкам болтами М12х110.

Фермы для навесов – это дополнительные элементы, укрепляющие конструкцию. Если длина постройки менее 4 метров, то для них используется профильная труба сечением 25х25. Если же длина постройки превышает 4 метра, то необходимо использовать профильные трубы сечением 40х25 мм.

Что собрать каркас достаточно двух ферм, которые крепятся на стойки перпендикулярно аркам. Для фиксации ферм используются болты М12х90.

Направляющие являются самыми легкими элементами конструкции. За счет того, что их устанавливается достаточно много, каждая из них несет небольшую нагрузку. Чем больше используется направляющих, которые крепятся параллельно фермам, тем прочнее кровля из поликарбоната. В качестве направляющих используются профильные трубы сечением 20х20 мм. Направляющие крепятся к аркам болтами М10х55.

Сборка навеса из поликарбоната — основные этапы

1. Установка каркаса начинается с того, что арки укрепляются на столбы. При этом не рекомендуется сразу туго затягивать болты, во избежание перекоса постройки. Необходимо предварительно замерить диагонали каждой собранной секции, при необходимости слегка ослабить болты и подправить конструкцию;
2. секции, состоящие из стоек и укрепленных на них арок, устанавливаются вертикально, закрепляются анкерами на закладных, предварительно забетонированных в площадку под навес;
3. к стойкам крепятся фермы;
4. на верхних частях арок укрепляются направляющие.

После того, как сборка каркаса окончена, всю конструкцию надо окрасить. Следующим этапом будет укладка листов поликарбоната.

Устройство деревянного навеса из поликарбоната — каркас из дерева

Иногда, в качестве основы используется деревянный каркас. Так как конструкции из дерева сложно придать округлую форму, то крыша из поликарбоната, как правило, плоская — двухскатная или односкатная. Чтобы избежать скопления на ней воды, стойки с одной стороны делаются длиннее, чем с другой и деревянные балки, являющиеся аналогом металлических арок, крепятся под наклоном.

Дерево предварительно необходимо обработать составом, который защитит материал гниения и насекомых. Устройство деревянного навеса подразумевает немного другой порядок монтажа каркаса: сначала необходимо установить деревянные столбы-опоры. На них укрепляются арки и фермы, к которым впоследствии крепятся направляющие, как показано на видео. И в завершении конструкция покрывается поликарбонатом.

Форма козырьков

Защитные сооружения над входной группой могут быть сделаны в любых конфигурации и размере. Главным условием является соответствие навеса строительным нормам и экстерьеру здания.

Существуют такие виды козырьков над крыльцом:

• плоские;
• односкатные;
• двускатные;
• трехскатные;
• купольные;
• арочные;
• выгнутые;
• вогнутые;
• пирамидальные;
• угловые.

Выбор конструкции определяется не только архитектурным стилем дома, но и собственными навыками, если принято решение сделать навес над крыльцом своими руками.

Особенности конструкции односкатного козырька

Козырек односкатный является самой простой и недорогой конструкцией, которую можно собрать самостоятельно, без привлечения специалистов. Для возведения сооружения требуется минимальное количество материалов. Навесы делаются подвесными или опорными. Выбор определяется поверхностью несущих стен и площадью кровли.

Во время дождя отвод воды производится только во фронтальном направлении, что не всегда удобно. Кроме этого, сходящий с кровли снег образует сугроб перед входом, вследствие чего возникает необходимость в его срочной уборке. Внешний вид односкатных крыш прост, но его можно оживить декоративными фрагментами.

Каркас двускатного козырька

Двускатный козырек для крыльца сделать ненамного сложнее, но данная конструкция будет работать намного эффективнее, отводя снег и воду в стороны от входа.

Основой каркаса является центральная балка, к которой крепятся стропила. Основание балки крепится к несущей стене с помощью стальных уголков. На стропила прибивается обрешетка, служащая основанием для кровельного материала. В зависимости от выбора кровли обрешетка делается сплошной или в виде перекладин.

Важное значение в экстерьере строения играет оформление фронтона. Его делают прозрачным или сплошным, исходя из стиля, который имеет крыша над крыльцом.

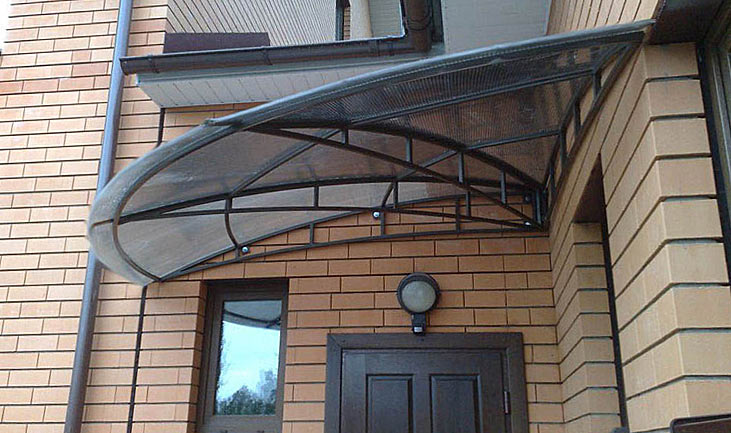

Арочный козырек над крыльцом

Арка над входом смотрится красиво и презентабельно. Помимо эстетичности данная конструкция отличается высокими эксплуатационными характеристиками. Для полукруглой кровли нет необходимости изготавливать дорогой каркас с большим запасом прочности. На арке не задерживается снег, форма имеет отличные аэродинамические характеристики – ветер обходит плавные обводы, не срывая кровлю.

Следует учитывать, что арочный навес над входной дверью изготавливается из криволинейного профиля и гибкого кровельного материала. Для изготовления навеса придется заказывать детали или покупать специальное оборудование. А это – дополнительные затраты.

Проектирование навеса

Несмотря на наличие готовых чертежей, постройку любого навеса из профильной трубы необходимо начинать с проектирования. Это позволит увидеть внешний вид сооружения до его возведения, провести расчеты стоимости, требуемого материала, подготовить инструмент и проверить прочность постройки.

В качестве альтернативы гаражу можно возвести односкатный или двускатный навес. Более изысканно выглядит арочный, но он сложнее в изготовлении. Рассматривают как отдельно стоящие конструкции, так и примыкающие к зданию.

Выбор материала

На опоры приходится основной вес конструкции, а на крышу оказывает давление снег и порывы ветра. Навес на одну машину имеет стандартные габариты 6х4 метра. На такую площадь достаточно 6-8 опор. Под конструкцию подходит профильная труба с толщиной стенок 2 миллиметра. Ее достаточно, чтобы избежать деформации изделия.

Для изготовления навеса потребуется:

• профиль квадратного сечения размером 5-10 сантиметров. Оптимальный вариант 60х60 или 80х80 миллиметров. Необходим под вертикальные опоры;
• профильная труба прямоугольного сечения 40х20 миллиметров для изготовления ферм – дополнительная конструкция, распределяющая вес крыши на опоры.

Кроме труб, нужен кровельный материал и крепеж: хомуты, специальные болты. Для подготовки фундамента используют цементно-песчаную смесь.

Необходимый инструмент

Для сборки навеса потребуются:

• строительный уровень или правило;
• рулетка;
• болгарка по металлу;
• дрель;
• сварочный аппарат.

Для фундамента дополнительно могут понадобиться лопаты, бетономешалка и другой инструмент, в зависимости от его типа.

Чертежи и расчет материала

До закупки материала рисуют подробный чертеж будущего навеса. На нем указывают места крепления, типы профилей. Чертеж выполняют в масштабе. Разработать его можно на основе чужих готовых конструкций. Главное правило – шаг между опорами – не более 1,5 метра.

В зависимости от типа планируемой конструкции, крыши делают прямоугольными, дугообразными, треугольными и другой формы. В них монтируют наклонные ребра жесткости с шагом 1 метр.

По готовому чертежу легко посчитать, сколько материала потребуется, в том числе и на крепеж. Желательно сделать конструкцию сварной, но если нет опыта работы с аппаратом, тогда позволительно делать соединения болтами. Главное, чтобы они были длиннее сечения трубы.

Внимание! Общее правило закупки материалов: просчитать точное количество и добавить 5 %. Так можно избежать проблемы докупки не хватающих частей в случае заводского брака или ошибок при изготовлении.

Важно, при создании чертежа, предусмотреть уклон крыши. Согласно нормативным требованиям, угол наклона 15-22 ° позволителен для регионов с не очень снежной зимой, но с ветрами. Угол 22-30 ° защитит крышу от скопления снега. В идеале навес устоит даже под 400 килограммами снега.

Выбор поликарбоната для навеса

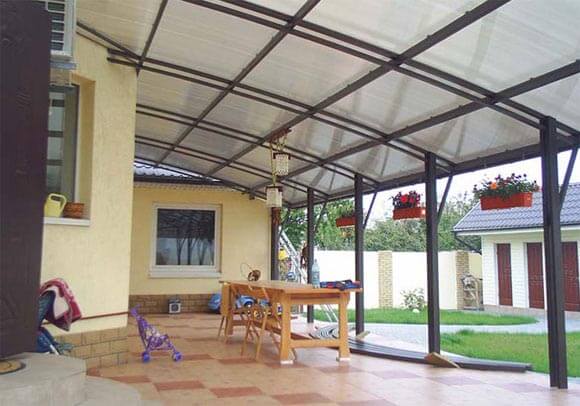

Конструкцию навеса из поликарбоната, пристроенного к дому, можно установить на опорные стойки из следующих материалов:

1. Бревно.
2. Брус.
3. Профильная труба.
4. Кирпичные столбики.

Сборка каркаса выполняется с использованием профиля и бруса. Материалы, применяемые в качестве покрытия, довольно разнообразны. Придать конструкции необходимый внешний вид позволяет именно кровля.

Она может быть сделана из следующих видов материалов:

• металлочерепица;
• поликарбонат;
• пластиковый шифер;
• профнастил;
• асбестоцементный шифер;
• медные листы.

Если обратить внимание на поликарбонат, т. е. его эстетическую составляющую, то листы могут быть не только прозрачными, но и цветными. Козырьки и навесы из этих материалов всегда имеют эффектный внешний вид.

При выборе цвета поликарбоната предпочтительными являются тона, которые не искажают натуральный цвет предметов, расположенных под навесом.

К примеру, если цвет панели будет красным или оранжевым, то оттенок предметов будет соответствующим. Если в стилистику сооружения вписывается пластик, схожий с силикатным стеклом, то применяется монолитный поликарбонат различных оттенков.

Уникальные свойства поликарбоната

Для ячеистого или монолитного поликарбоната характерны свои преимущества. Выбирать ту или иную разновидность материала необходимо в зависимости от тех требований, которые предъявляются к сооружению. Поликарбонат сплошного типа имеет невероятную светопропускную способность, которая достигает 90%.

Уникальные свойства поликарбоната дают возможность создавать навесы практически любой формы

Светопрозрачные качества сотовых образцов несколько меньше, но этот вид материала способен превосходно рассеивать свет и создавать преграду ультрафиолетовому излучению.

Ниже перечислены свойства, благодаря которым сотовый поликарбонат широко применяется для изготовления навесов:

• высокая светопропускная способность и защита от ультрафиолетовых лучей;
• стойкость к колебаниям температур с учетом возможности эксплуатации при температуре от -40 до +55 °С;
• легкость обработки материала с помощью режущих инструментов, что обеспечивает простоту раскроя;
• гибкость, позволяющая придавать материалу различную форму без ухудшения каких-либо характеристик;
• устойчивость перед сильными ветровыми и снеговыми нагрузками;
• легкий вес, позволяющий пользоваться материалом без применения специальных механизмов (поликарбонат легче стекла, похожего по размеру, в 15 раз);
• легкость в уходе, отсутствие необходимости в дополнительной обработке материала, возможность быстрого очищения поликарбоната;
• устойчивость к механическим воздействиям, ударопрочность, отсутствие осколков при разрыве;
• устойчивость к химическим и атмосферным воздействиям;
• долговечность, обеспечивающая материалу сохранность своих свойств в течение всего периода эксплуатации, который составляет 10–11 лет;
• пожаробезопасность и трудновоспламеняемость материала, самозатухаемость при устранении источника огня;
• повышенная прочность слоев материала, которые соединены между собой под разным углом с помощью перегородок жесткости.

Благодаря ряду свойств поликарбонат считается востребованным материалом, используемым для изготовления навесов. Он превосходит по своим эксплуатационным качествам металл и стекло, не уступает им в прочности. Продольные ребра жесткости сотового поликарбоната обеспечивают повышенную прочность материала.

Какая толщина поликарбоната подходит для навесов

Структура поликарбоната оказывает большое влияние на его характеристики. К примеру, ячеистые панели являются пустотелыми, они обладают меньшим удельным весом, чем сплошные листы. Их стоимость является более низкой. Среди параметров, которые учитываются при выборе материала, отмечаются следующие:

• геометрическая форма;
• декоративные свойства;
• назначение.

Навес для дома рекомендуется изготавливать из поликарбоната, толщина которого составляет 4 мм и более. Большое значение при выборе уделяется эксплуатационным свойствам разных видов панелей.

Для определения оптимального размера толщины сотовых панелей следует учесть предназначение навеса и степень нагрузки на него.

Монолитный поликарбонат обладает толщиной в пределах 4–12 мм.

Если в процессе работ планируется применять панели, имеющие сотовую структуру, то необходимо учесть следующее:

1. Панель толщиной 10 мм применяется для создания навесов в природных условиях, которые близки к экстремальным.
2. Поликарбонатом толщиной 6–8 мм можно покрывать сооружения, площадь которых является значительной (к примеру, бассейны или места для парковки).
3. Панели толщиной 4 мм используются для создания навесов не слишком больших размеров, имеющих закругление (теплицы либо козырьки).

Монолитный поликарбонат является более прочным, чем ячеистые панели его аналога, в 2 раза. Наиболее часто применяемый сплошной лист имеет толщину 4–6 мм. Прочность конструкции из такого материала может быть гарантирована при любых погодных условиях.

Разновидности навесов из металлопрофиля

При строительстве навесов необходимо ориентироваться на их форму и пространственное положение.

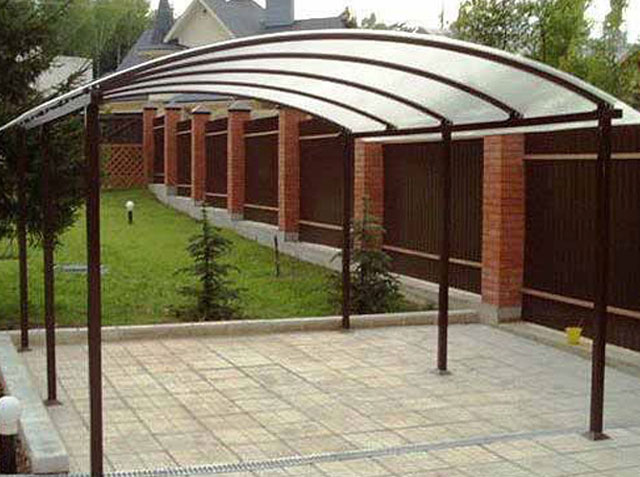

Навес из профиля полукруглой формы

В соответствии с этими критериями выделяют следующие основные виды навесов: односкатный, двускатный, арочный.

Односкатный навес

Такой тип навесов очень удобен, поскольку имеет форму наклонной плоскости, расположенной под углом. Эта конструкция обеспечивает максимальную защиту территории, а также имеет естественную систему водостока. Вода и другие атмосферные осадки не в состоянии задерживаться на наклонной плоскости, защищая, таким образом, кровельные материалы от преждевременной порчи.

Желая сделать односкатный навес из металлопрофиля своими руками, нужно учитывать несколько особенностей. Во-первых, ключевым моментом является определение угла наклона. Если он будет слишком крутым, то есть риск попадания нежелательной влаги под навес, а также высока вероятность порчи металла под воздействием сильных порывов ветра.

Односкатный навес для автостоянки

Во-вторых, обязательно нужно продумать организацию дренажной системы, поскольку постоянно скатывающаяся жидкость превратится в водный поток, способный размывать грунты.

В-третьих, выбор направления склона должен полностью основываться на статистических данных преобладания воздушных масс, точнее, их направления.

Чтобы получить такие данные, можно воспользоваться услугами метеорологов, или самостоятельно отмечать направление ветра в течение полугода.

И, в-четвёртых, не нужно пренебрегать дополнительным укреплением навеса, особенно в регионах, для которых характерны частые порывы ветра. Односкатный навес из металлопрофиля отлично защитит не только от осадков, но и от излишнего солнца, что крайне удобно для всех сезонов. Чаще всего его используют не как отдельную конструкцию, а как пристройку.

Подробная схема с размерами односкатного навеса

Двускатный навес

В тех регионах, где сложно установить преобладающее направление ветров, чаще пользуется спросом двускатный навес из профиля. Он отличается от односкатного дополнительной плоскостью, эта конструкция выглядит как обычная крыша дома, но имеет несколько иное строение. Такой навес имеет гораздо больше преимуществ, поскольку его площадь позволяет укрыть намного боль территории, нежели в первом случае. Чтобы достичь максимального эффекта, а также сделать конструкцию надёжной, необходимо воспользоваться более серьёзной системой креплений, которые предполагают дополнительные опоры профиля.

Многоскатные навесы

Выставочные центры, игровые площадки и автомобильные стоянки наиболее удобно оснащать именно многоскатными навесами, которые выглядят как каскад из двускатных навесов. Многоуровневое расположение позволяет максимально увеличить охватываемые площади, однако процесс монтажа будет занимать гораздо больше времени.

Это объясняется несколькими потребностями:

• замеры и чертежи (чтобы многоскатный навес был прочным и полностью выполнял свои функции, без точных измерений и проектировочных навыков не обойтись);
• выбор подходящего материала;
• обязательное обустройство системы водоотводов и ливнёвки.

Нередко можно встретить многоскатный навес в частном доме, который играет роль продолжения гаража, служа отличным вариантом защиты транспорта от осадков.

Арочные навесы

Для тех, кому навес – это не только средство укрытия и защиты, но ещё и элемент декора, идеально подойдёт арочный навес.

Вариант устройства арочного навеса из профиля

Он имеет привлекательный и более аккуратный внешний вид, который никак не отражается на его качественных характеристиках, придавая любому дому или местности индивидуальности.

Главным недостатком таких навесов станет их более высокая стоимость. Объясняется это тем, что навес из профиля дугообразной формы практически невозможно сделать своими руками. Для этого потребуются специальные инструменты, а также знания и навыки работы с металлом.

Как сделать навес над крыльцом самостоятельно

Соорудив навес над крыльцом своими руками, вы сделаете вход в свой дом удобным и безопасным. Навес или козырек представляет собой функциональное украшение дома, он придает постройке завершенный вид. Поэтому следует внимательно отнестись к разработке проекта и выбору материалов для монтажа конструкции.

Установка навеса позволяет защитить крыльцо от осадков. Мокрые или обледеневшие ступени травмоопасны, кроме того, влага, циклически замерзая, со временем повреждает материал, из которого выполнены ступени и верхняя площадка крыльца – дерево гниет, бетон, тротуарная плитка или кирпич постепенно разрушаются.

Навес также способен защитить от снега, обрушившегося на крыльцо с края крыши или от падающих сосулек. В регионах со снежными зимами и частыми оттепелями особенно важно правильно рассчитать конструкцию, чтобы она была способна выдерживать высокие нагрузки.

Таким образом, монтаж навеса дает возможность :

• сделать комфортным и безопасным использование входной группы в ненастную погоду или в период заморозков и оттепелей;
• продлить срок службы материалов, из которых выполнено крыльцо.

Навес из дерева

Не менее популярным материалом для конструирования навесов, является дерево. Из него можно сконструировать даже двухскатную конструкцию кровли. Смотрите статью по теме: как сделать беседку на даче.

Подготовительные работы и составление схемы

Перед тем, как сделать навес для своего участка, необходимо определить его размеры и предназначение. Размеры определяются, отталкиваясь от площади участка. Для частного дома в основном такие конструкции имеют ширину в 7,5 м и длину 9 метров. Но независимо от так называемых стандартов, перед началом работ нужно составить правильный план с наличием будущей конструкции. Такой проект даст возможность правильно рассчитать количество материалов, подобрать конструкцию крыши и рассчитать нагрузку на опоры.

Монтаж опор

Инструмент:

• ручной бур или буровая установка;
• дрель и шуруповерт;
• саморезы, гвозди и болты диаметром 1 см;
• брус сечением не менее 50х50 и в достаточном количестве;
• песок, цемент, щебень, емкость для замесов раствора;
• ножовка или электрическая циркулярная пила;
• строительная рулетка и карандаш;
• листы ОСБ.

После составления проектов приступаем к монтажу опорных брусов.

Работа проводится так:

• ручным буром или установкой делаются на выбранном участке отверстия;
• устанавливаем бруса в ямы, предварительно их обрабатывают битумом;
• замешивается бетон или раствор и заливается в ямы;
• в ямы вставляются кронштейны и через несколько недель приступают креплению элементов обвязки.

Обвязка конструкции

Конструирование обвязки проходит также поэтапно.

Работы по изготовлению обвязки:

• на стойках фиксируются балки несущей конструкции;
• для фиксации используются болты;
• добавляем к конструкции еще одну доску для усиления и стягиваем каркас;
• из бруса сечением 1х1 см устанавливаем раскосы.

Разработка стропильной системы

Изготовление и установка каркаса крыши, начинается с выбора формы кровли и ее сборки. Сборку лучше проводить на земле и использовать для этого доски шириной 10 см и толщиной 4 см. также рекомендуется установить промежуточные элементы, они придадут конструкции жесткости.

После изготовления конструкцию нужно закрепить на несущих балках. Закрепление проводится болтами с шагом 80 см.

Обшивка крыши

Далее установленная форма крыши, обшивается доской или фанерой. На фанеру укладывают листы ОСБ, толщина таких листов в основном 120 мм. Стелют гидроизоляцию и облицовывают кровлю.

Установка водоотвода

Таким образом у нас получилась кровля навеса, но конструкция из дерева еще не закончена. Она нуждается в изготовлении водоотвода. Такая система изготавливается в определенном направлении и с уклоном. Но при этом во время осадков вода не должна мешать ходить под навесом и выходить оттуда.

Изготовления отвода воды проводится так:

• вокруг кровли монтируются крюки-держатели на расстоянии полметра друг от друга и с правильным направлением наклона;
• в качестве водоотвода используются желоба, на которых установлена воронка;
• чтобы задать им нужное направление используют колена;
• на стыки желобов устанавливают хомуты.

Собираем козырек

Как сделать навес своими руками во дворе, мы разобрались, теперь разберемся, как организовать навес над крыльцом.

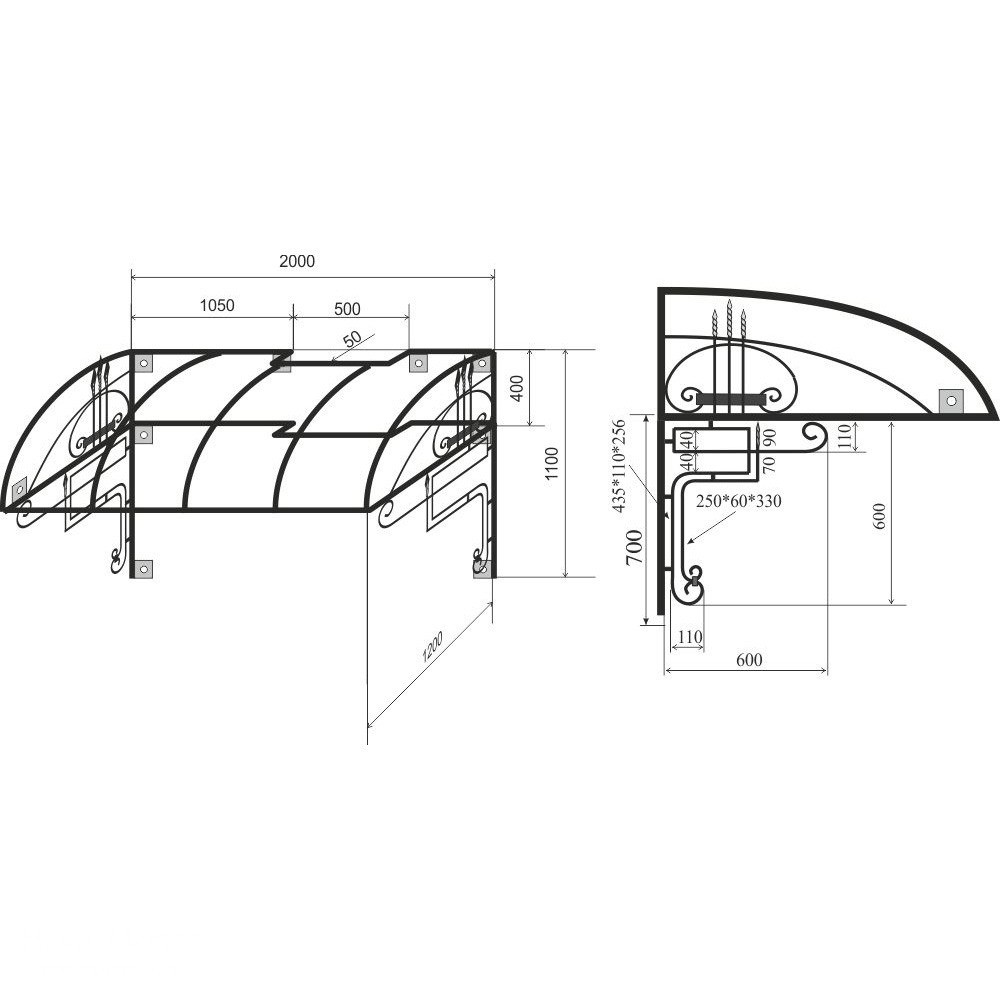

Схема козырька

Изготовление навеса проходит таким образом:

• изготовляются стропильные уголки из балок, скос должен быть 45 градусов;
• собираются вертикальные опорные конструкции, используется при этом брусья и укосины;
• фиксируются несущие балки на стенах, важно чтобы расстояние было больше входа;
• над входной дверью крепятся стропила с упорным вертикальным брусом;
• устанавливается на стропила обрешетка и коньковый брус;
• сверху укладывают профнастил или металлочерепицу, а снизу обшивается конструкция досками.

Все теперь во время выхода с дома в дождливую погоду на вас сразу не будет капать дождь. А выйдя на крыльцо можно еще подумать, стоит идти или нет, если конечно в этом нет необходимости.

Деревянный материал позволяет создать множество разновидностей навесов: для мангала, для бассейна, для скамейки. Так что выбрать определенный вариант и самостоятельно его сделать не составит труда, даже у новичка.

Металлический навес своими руками

Абсолютно любой владелец коттеджа или загородного дома сталкивается с необходимостью обустройства навеса для своего железного друга.

Это обстоятельство обусловлено в первую очередь универсальностью конструкции, поскольку она может использоваться не только для автомобиля, но и для складирования садовых принадлежностей и небольших технических приспособлений.

Особенности конструкции и разнообразие ее видов

Перед выполнением строительных работ следует определить будущее месторасположение навеса, его стиль, определиться с предназначением и типом возводимой конструкции. Кроме этого, стоит сделать выбор между стационарным и передвижным видом.

Достоинствами стационарной постройки являются практичность и долговечность, а подвижной – мобильность. Однако подвижный навес требует изготовления прочного каркаса, поэтому его строят в редких случаях, когда необходимо временно защитить автомобиль от осадков, прямых солнечных лучей и пыли.

По типу размещения навесы бывают отдельно стоящие и выполненные в качестве пристройки. Пристроенные сооружения образуют единую конструкцию с близлежащим зданием и объединяются часто общей крышей.

Простой навес на стоянке

Крыша отдельно стоящего навеса может быть купольной, дуговой, арочной, односкатной и двускатной.

В качестве опорных столбов могут быть использованы обычные металлические или профильные трубы, кирпич и древесина. Вместе с тем кровельные материалы также изобилуют многообразием: профнастил, натуральная черепица, поликарбонат, металлочерепица и т. д.

Подготовительные работы

Для успешного выполнения поставленной задачи необходимо составить примерный эскиз будущего навеса, подготовить инструмент, приобрести расходные материалы и фурнитуру. Требуемый инструментарий:

• строительный уровень и рулетка;
• болгарка или пила для резки металла;
• дрель с перфоратором и набором сверл и бит;
• клепальник;
• саморезы по металлу или заклепки.

Подготовка площадки

Приступая к выполнению работ, стоит провести подготовку площадки под конструкцию. Для этого согласно составленному эскизу разравниваем и утрамбовываем землю на месте предполагаемого возведения. Затем по периметру выкапываем ямы под опорные столбы глубиной от 50 до 100 см. Углубления оборудуются, таким образом, чтобы получился прямоугольник, как правило, в два ряда по 2–3 ямы.

Установка опор

Металлический профиль следует нарезать по количеству опорных столбов, их дина должна составлять 3 м. В зависимости от выбранного вами типа конструкции определяется способ крепления стоек.

При строительстве стационарного навеса опоры устанавливаются по уровню и бетонируются, а при возведении передвижного его аналога требуется дополнительная нарезка металлических труб с диаметром, несколько большим, чем у опорной трубы, и длиной, равной глубине фундамента.

Подготовленные металлические отрезки монтируются в ямы и заливаются цементным раствором. Затем в каждый из обрезков труб вставляется профиль В трубе и профиле просверливаются отверстия и вся опора стягивается болтами.

Процесс установки кровли

Возведение крыши

Крыши бывают цельными и разборными. Их преимущественное отличие заключается в способе крепления элементов между собой: в первом случае составные части свариваются, а во втором – стягиваются болтами. Кроме этого, конструкции бывают односкатными и двускатными.

Крепление ферм резьбовым соединением

На примере неразборной двускатной крыши рассмотрим технологию ее монтажа. К опорным столбам потребуется приварить куски металлического профиля, таким образом, чтобы получился правильный прямоугольный каркас. Затем, приступаем к сварке стропил.

На земле к балке с одной и с другой стороны привариваем куски металлического профиля с шагом в 1 м под углом не более 30º. Важно учитывать, что получившаяся конструкция должна несколько выступать за пределы сваренного верхнего каркаса.

Далее размещаем сваренные элементы на опорном прямоугольнике, в местах стыков провариваем.

Фермы для кровли

Обшивка кровли

Закончив с установкой каркаса, приступаем к обшивке профнастилом. Крепление листов осуществляется непосредственно к подготовленному каркасу на стропила внахлест друг на друга посредством заклепок, саморезов или болтов.

При самостоятельном изготовлении навеса для машины важно следовать инструкции и соблюдать размеры составных элементов, отраженные в подготовленных чертежах на основании точных расчетов. Все эти условия в совокупности с правильным подходом и надлежащим усердием позволят вам соорудить качественный металлический навес.

Видео

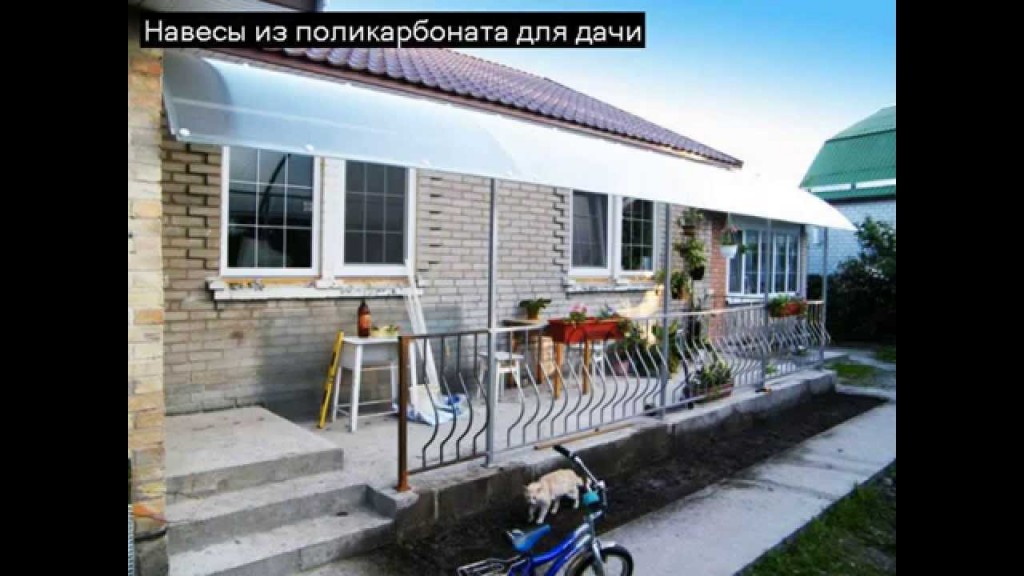

В этом видеоматериале подробнее рассказывается о тонкостях изготовления металлического навеса:

На фотографиях можно увидеть различные варианты обустройства металлического навеса:

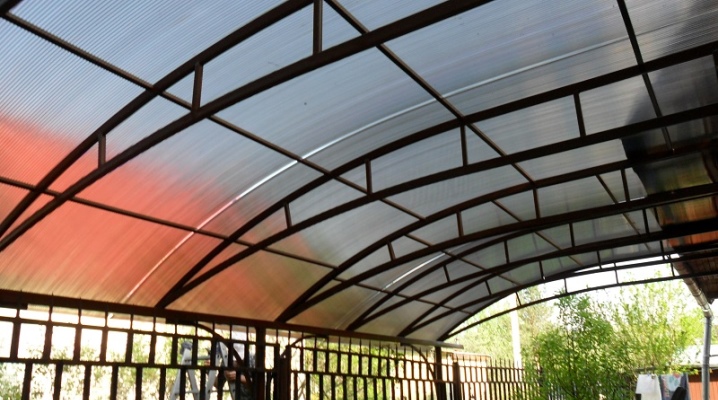

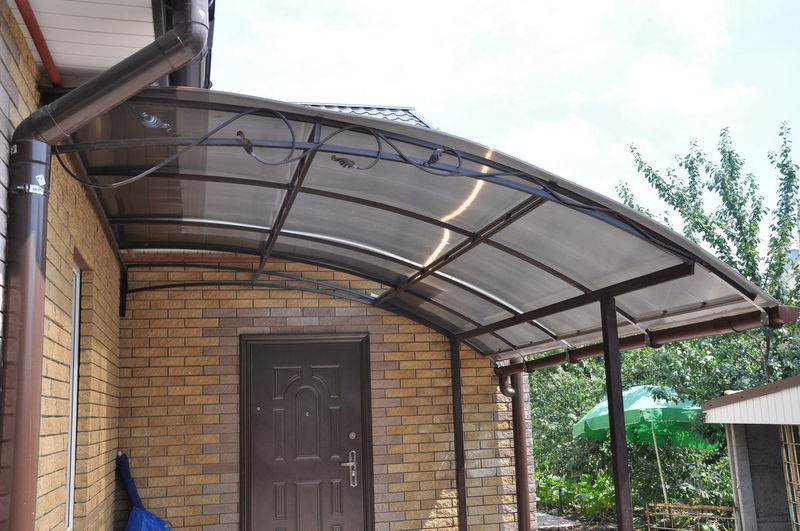

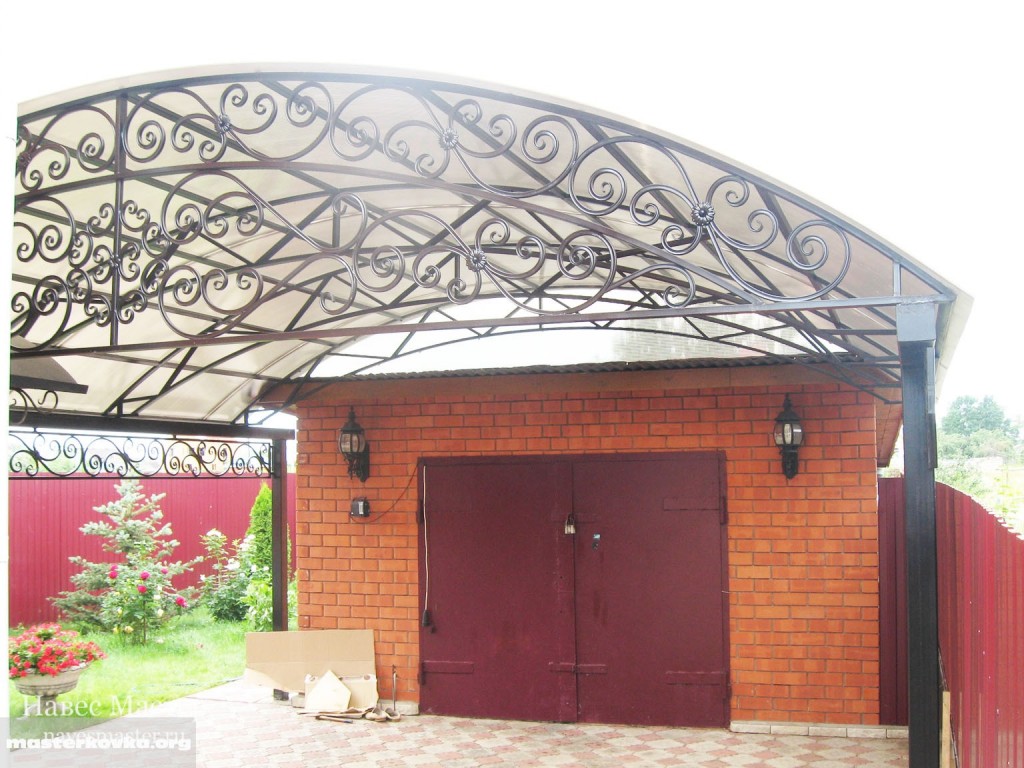

Арочный металлический навес

Навес в частном доме

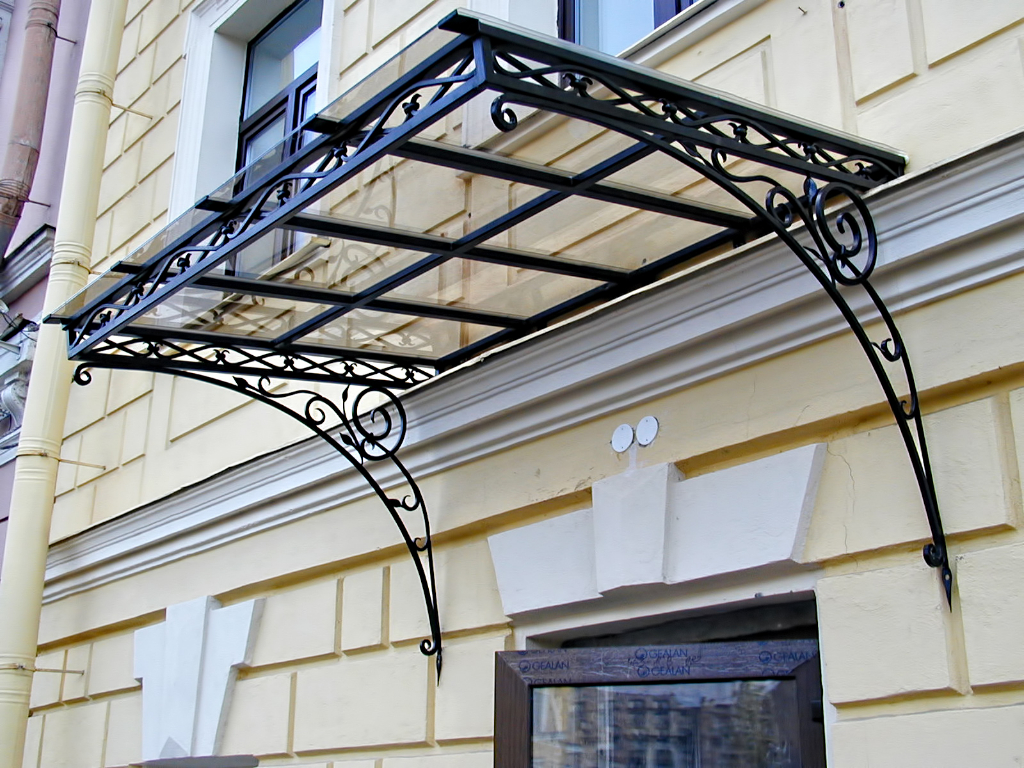

Навес со столбами опоры из ковки

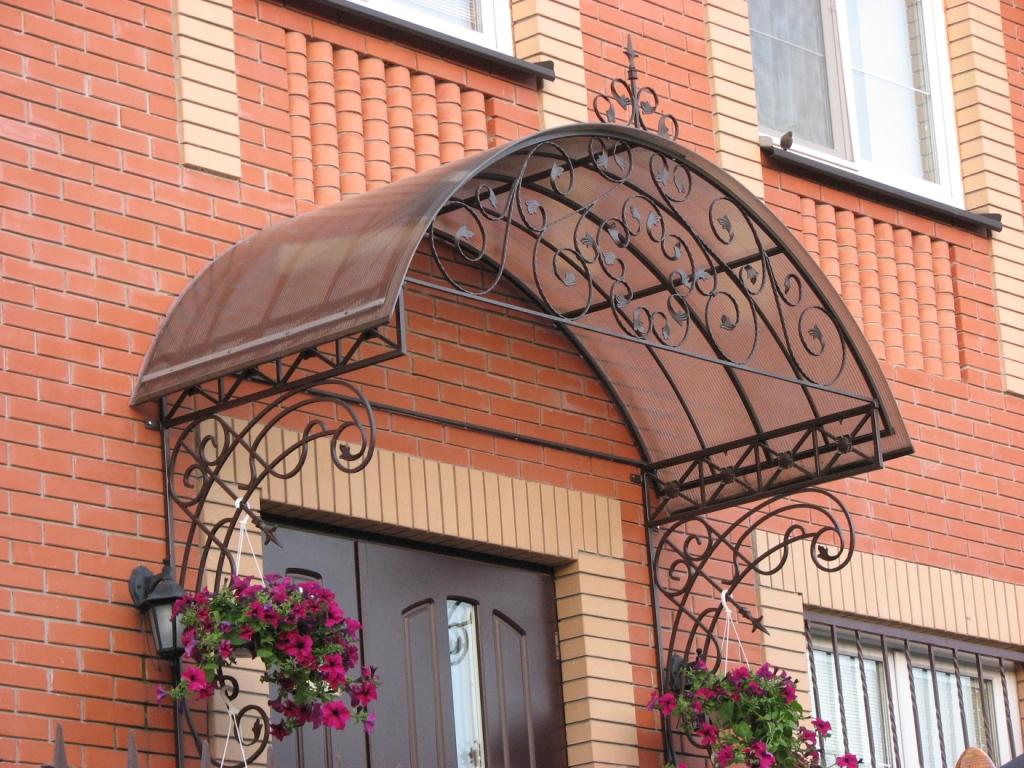

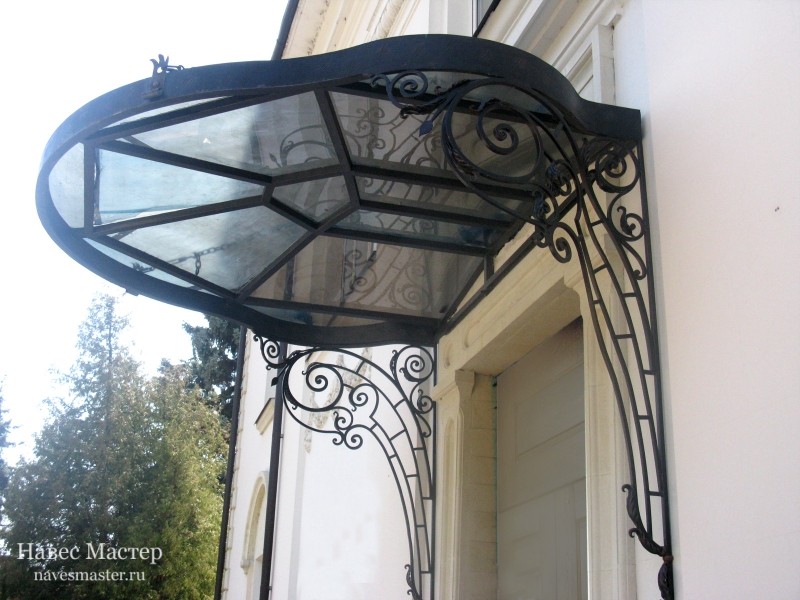

Над крыльцом

Над каменным мангалом

Навес-беседка

Металлический навес на кирпичных опорах

Металлический навес на даче

Маленький навес над мангалом

Двускатный навес

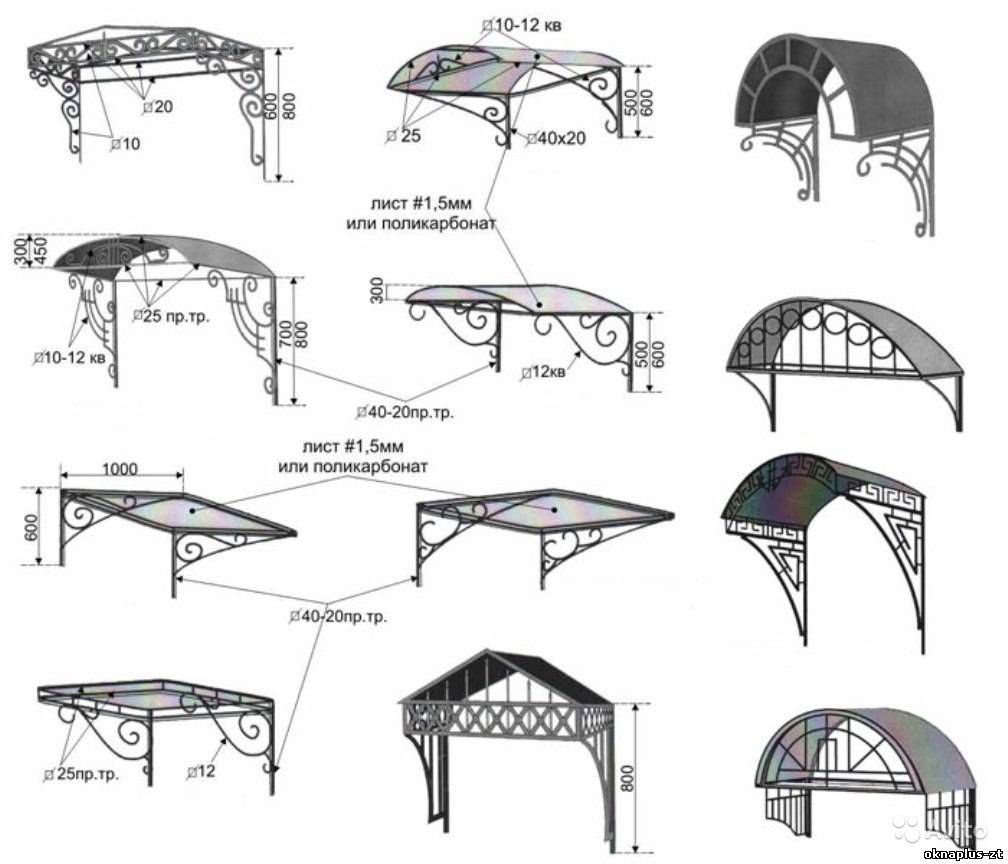

Схемы

Если вы решили сделать металлический навес, то предоставленные схему могут помочь вам в изготовлении подходящей для вас конструкции:

Чертеж металлоконструкции

Чертеж стропильной фермы

Схема односкатного навеса

Вид спереди и сбоку

Схема металлического навеса

Схема двускатного навеса

Рабочий чертеж навеса

Схема арочного навеса

Навес для авто

Чертеж навеса

Как правильно выбрать размер навеса

Основная функция навеса – защищать от дождя и снега площадку крыльца и верхние ступени. Стандартный простой козырек, прикрепленный к стене подкосами, должен быть глубиной не менее 120 см, и высотой – не менее 40 см. Над входной дверью он может располагаться на любой высоте.

Более сложные конструкции рассчитываются по индивидуальным эскизам. В любом случае, кровля навеса должна перекрывать площадь крыльца не менее чем на 30-50 см с каждой стороны. Угол уклона кровли – не менее 20°, иначе снег будет задерживаться на козырьке, и перегружать его. Вынос кронштейнов не должен быть меньше 1/3 выноса самого навеса, иначе сильный ветер может разрушить каркас и выдернуть козырек из стены.

Если дизайнерское решение требует установки навеса без подкосов, то козырек делают глубоким, чтобы свод мог воспринимать такие же нагрузки, как и при наличии кронштейнов. Такие козырьки удобно возводить из поликарбоната.

Ингода необходимо закрыть навесом не только крыльцо, но и площадку перед ним. В этом случае стандартные параметры увеличивают на 1,5-2 м по ширине, глубине и высоте.

При расчете размеров необходимо обязательно учитывать климатические особенности местности: среднюю толщину снегового покрова, количество осадков и силу порывов ветра.

Строительство навеса

Этапы строительства навеса следующие:

1. подготовка фундамента. В местах, где предполагается расположение опорных столбов, вынимается грунт. На дно каждой ямы укладывается слой щебня. Устанавливается закладная, к которой приварены болты для крепления стоек. Для придания конструкции дополнительной прочности можно использовать арматуру. Оставшееся место засыпается цементным раствором;

1. все материалы нарезаются согласно чертежу конструкции. Изготавливаются фермы. Ферма из профильной трубы для навеса может быть нескольких видов. Форма фермы выбирается исходя из вида навеса;

1. собираются боковые стенки конструкции. Связующие фермы и опорные столбы крепятся между собой выбранным способом;
2. готовые секции соединяются с кровельными фермами. Если собирается односкатный навес из профильных труб, то перед установкой кровельных ферм боковые секции устанавливаются на фундамент;
3. при помощи уровня и рулетки проверяется правильность собранной конструкции. При необходимости вносятся соответствующие изменения;

Следить за вертикальностью и соответствием конструкции чертежу рекомендуется на всех этапах сборки навеса.

1. конструкция навеса из труб устанавливается на подготовленное место и надежно закрепляется;
2. крепится дополнительная обрешетка кровли;
3. все металлические поверхности обрабатываются защитными средствами: краской, специальным составом и так далее;
4. подготавливается материал для обшивки крыши. Листы нарезаются с небольшим запасом, чтобы исключить возможность ошибки в размерах;
5. кровельный материал закрепляется специальными болтами, соблюдая правила;

1. лишние части кровельного материала аккуратно обрезаются;
2. производится благоустройство окружающей территории.

Весь процесс сборки и обшивки садового навеса можно посмотреть на видео.

Можно приобрести готовую конструкцию и собрать постройку на участке или изготовить все части навеса самостоятельно. Если конструкция изготавливается своими силами, то требуется умение пользоваться сварочным аппаратом. Самодельный навес будет стоить намного дешевле, чем покупная конструкция.

У владельцев частных домов и дач нередко появляется необходимость установить на свой участок навес, открытый гараж, беседку или сарай. Далеко не все знают, что сделать долговечный навес можно быстро и с минимумом вложений. Помимо защиты от солнечных лучей, ветра, дождя и снега, навес также является прекрасным дизайнерским решением для оформления участка.

Навесы из поликарбоната – уличные конструкции, универсальные для хозяйственных целей. Материал легкий, гибкий, светопрозрачный в большой цветовой гамме, удобного формата, представлены в разной толщине, что позволяет сконструировать навесы простые и сложной криволинейной формы. Постройки смотрятся легко, изящно, не перегружают ландшафт, вписываются в любое стилистическое решение архитектурного ансамбля на участке.

В статье дадим поэтапную инструкцию, как сделать навес из поликарбоната своими руками, как правильно подобрать форму, рассчитать и спроектировать конструкцию.

Процесс сборки односкатных навесов под сотовый поликарбонат

Легкий односкатный навес для машины из поликарбоната легко выполнить своими руками:

1. Вырыть ямобуром отверстия под столбчатый фундамент, закрыв геотекстилем.
2. Установить столбы, фиксируя временными подпорками, залить горячим битумом (для гидроизоляции).
3. Яму засыпать щебенкой средней фракции и утрамбовать, затем установить опоры, залить цементным раствором и засыпать грунтом.
4. Оформить разметку строительным уровнем, обозначив линию фиксации на стене, анкерами зафиксировать привязку.
5. Установить балку на передние опоры, которая должна держать навес.
6. Перекрытия к обвязке прикрепить крепежными скобами. Антипиреном обработать деревянные части каркаса.
7. Для поликарбоната подготовить саморезы и термошайбы, рассчитав по чертежу общее количество.
8. листы перпендикулярно поверхности, не перетягивая саморезы.
9. Листы соединить с профилем, фиксируя прокладками (одна к дереву, другая должна защелкиваться на первой, плотно скрепляя листы).
10. Завершить монтаж герметизацией срезов листов поликарбоната перфолентой с торцовочным профилем.

Легкие прозрачные навесы преобразят приусадебную территорию, защищая уютный дворик от осадков и избытка солнечных лучей.

Подготовительные работы

Самое необходимое для создания навеса из профильных труб — правильно составленный чертёж, вмещающий точные размеры, пропорции и детали. Чтобы его составить, необходимо следовать пошаговой инструкции по выполнению.

Чтобы составить схему будущего каркаса, в первую очередь, нужно определиться с местом постройки. Оно играет ключевую роль, ведь от расположения конструкции зависит выбор ресурсов и материалов для осуществления кровли и сооружения дополнительных опор и крыши. Лучшим решением будет отдать предпочтение ровной и стабильной поверхности, не подвергающейся движениям грунта, либо возвышенности без крутых склонов.

Самое нежелательное место для постройки навесов — низина и склон. Всё из-за больших скоплений воды, образующихся после дождя или наводнений. Естественно, они негативно влияют не только на комфорт прибывания, но и на прочность конструкции, подвергая их коррозии. Чтобы избавиться от данной проблемы, необходимо соорудить канализацию, что увеличивает финансовые и временные затраты.

Идеальное место для создания навеса

Дальше следует этап разработки чертежа для конструкции. Схемы могут создаваться как вручную, так и с помощью приборов и искусственного интеллекта. Чтобы соблюсти все точности и подробно изучить подводные камни, рекомендуется составлять чертёж на месте будущей постройки.

Чтобы правильно составить схему навеса из профильных труб, необходимо учесть следующие технические и физические параметры:

• Угол наклона ската кровли: данное математическое значение учитывает общий наклон крыши и нагрузки, которые она может выдержать. Формула вычисления индивидуально практически для каждого типа кровли:

• Длина стропильной дуги: данная величина рассчитывается исключительно для криволинейных систем кровли, совмещая в себе длину стропильной дуги и ширину навеса. Формула вычисления выглядит следующим образом:

L=1.6*(b+h/2)

• Сечение: необходимо для точного представления о фигуре, её частях и деталей. Играет одну из главных ролей при составлении чертежа, так как в зависимости от данного параметра рассчитывается ширина навеса и подбираются трубы для стоек.

Важный момент:

для создания откосов используются трубы меньшего сечения. Это позволяет сэкономить на закупке крупных моделей.

• Ширина навеса: при желании, его можно выполнить во все стены, при этом, вылет лучше оставить чуть короче. В итоге получается пропорции 10х7.
• Высота краёв: лучше всего сделать высокие окончания длиннее нижних, так как в этом случае удастся достигнуть баланса в распределении опорных свойств. Оптимальное значение для первых — , для вторых — от 3.8 до
• Шаг между стропилами и стойками: в данном случае работает закономерность — чем массивнее материал для кровли, тем данное значение меньше. Усреднённые величины данного параметра варьируются от 110 до 190 см.

Широкий металлический навес

Единственный физический параметр, на который стоит обратить внимание при составлении чертежа — ветровые и снеговые нагрузки на конструкцию во время осадков. Чтобы рассчитать предельное значение прочности навеса, необходимо воспользоваться географическими и геологическими картами. По ним можно определить продолжительность, обильность и ширину осадков.

Последний момент подготовительного этапа — расчёт финансовых издержек из-за проблем с монтажом или брака материала. Итоговый процент потерь составляет от 4 до 10%.

Необходимые материалы

материалприменение и параметрыхарактеристики

Чтобы навес получился прочным и красивым, используйте сотовый или литой поликарбонат, имеющий толщину как минимум 8 мм. Предпочтение отдать тому виду, который также имеет более высокую защиту от ультрафиолета.

Как сделать крыльцо своими руками

Как и при проектировании любой другой лестницы, самый важный этап – это расчеты. Угол подъема не должен быть более 45 градусов и менее 26. При этом высота ступеней должна составлять 12-20 см, а ширина не менее 25 см. Металлическая конструкция имеет относительно небольшой вес и не требует монтажа мощной опоры. Обычно достаточно столбчатого или ленточного фундаменты на 20-30 см ниже точки промерзания грунта.

Конструкция сварного металлического крыльца

Наружные металлические лестницы с козырьком чаще всего крепят при помощи сварки, реже на метизных крепежах. Такой монтаж отличается высокой скоростью и отсутствием «мокрых» строительных работ. При наличии определенных навыков смонтировать металлическую лестницу своими руками можно в течение 1-2 дней.

Все металлические конструкции (кроме элементов из нержавеющей стали) требуют антикоррозийной защиты. Сегодня это могут быть и декоративные покрытия.

Если информация в статье оказалась полезной, надеемся увидеть комментарии и отзывы, также с удовольствием подготовим новые материалы – не стесняйтесь задавать вопросы. Если вас заинтересовала тема входной группы в дом, вам будет интересна статья про парадное крыльцо частного дома.

Варианты крыш над входом в дом

Выбор крыши напрямую зависит от того, какая функциональная нагрузка будет возлагаться на нее, а также от запланированных финансовых расходов. В целом же можно выделать два основных варианта: легкая и стационарная крыша.

В первом случае крыша будет представлять собой небольшой навес, оборудовать который проще простого. Если сделать навес в виде продолжения крыши дома, то получится очень оригинальное и стильное укрытие от погодных осадков. Стропильные ноги не надо резать, достаточно их «нарастить». В этом случае крыша не закрыта снизу, а значит, ее каркас будет постоянно подвергаться воздействию влаги. Поэтому лучше всего использовать доски из дуба, перед этим необходимо обработать их специальными средствами и растворами. Если главная задача крыши – закрыть маленькую террасу, то для кровли лучше использовать поликарбонат или металлический профиль, ведь их удобно гнуть.

При сооружении стационарной крыши нужно быть готовым к внушительным финансовым и физическим затратам. Зачастую такие крыши сооружают для больших и современных домов или коттеджей. Такая крыша должна иметь большой вылет по длине и ширине, ведь она может закрывать не только входную дверь, но и маршевую лестницу для подъема к входу в дом. Для того, чтобы построить такую крышу необходимо использовать колоны, чем больше вес крыши, тем больше опор потребуется. Также следует отметить то, что необходимо ориентироваться на крышу дома, если она имеет сложную геометрическую форму, то и крыша над крыльцом должна иметь не банальный вид.

Банальная стационарная крыша представляет собой двухскатную конструкцию с деревянным каркасом. Древесину можно закрывать вагонкой или иными материалами, главное без излишеств. Если крыша над входной дверью имеет три ската, то необходимо усилить каркас с помощью распорок. Колоны лучше всего делать из труб, диаметр которых должен быть больше 50 мм. Для более изящного вида трубу можно обложить кирпичом. В качестве альтернативы можно использовать столбики, прутья. Для равномерной нагрузки количество столбиков должно быть увеличено, иначе они могут не выдержать вес конструкции.

Порядок выполнения работ

Возводится навес в такой последовательности:

1. устанавливают стойки: стальные — бетонируют, деревянные — вкапывают в грунт, предварительно обработав заглубляемый конец кипящим битумом и затем обернув его рубероидом;
2. фиксируют балки верхней обвязки;
3. монтируют стропильную систему. Стропила укладывают с таким шагом, чтобы на них приходились стыки между листами поликарбоната. Стропила металлических навесов изготавливают в виде ферм. Металлопрофиль для арочной крыши гнут трубогибом. Если доступа к нему нет — вручную, предварительно сделав на внешней стороне будущей дуги несколько надрезов болгаркой. Для деревянных навесов изготавливают гнуто-клеевые арки: фиксируют в специальном станке — вальме, несколько собранных в брус и проклеенных ламелей, придавая им форму дуги. После отвердения клея, арка по прочности будет соизмерима с металлической;
4. укладывают покрытие. Одна сторона поликарбоната обработана УФ-фильтром и закрыта защитной пленкой — листы укладывают этой стороной вверх.

Чтобы не допустить реакции между защитной пленкой и УФ-фильтром, поликарбонат укладывают как можно быстрее, а если все покрытие за один подход уложить не удалось, поступают так:

• снимают с уложенных листов защитную пленку;
• приостанавливают работы на 2–3 суток, ожидая внедрения УФ-фильтра в поликарбонат;
• продолжают монтаж, соблюдая повышенную осторожность: лишенное защитной пленки покрытие уязвимо для царапин.

Правила фиксации поликарбоната:

1. отверстия под саморезы в пластике высверливают с диаметром, превышающим диаметр саморезов на 2–3 мм;
2. на саморезы надевают специальные термошайбы с закрывающими шляпки крышками и затем завинчивают их, но не до упора, а только чтобы шайба была прижата;
3. стыки листов фиксируют специальным защелкивающимся профилем (желательно применять версию с резиновой прокладкой);
4. торцы панелей и верхний срез (в односкатных навесах) закрывают со стороны карниза соответственно перфорированной (позволяет вытекать влаге) и сплошной лентой, а затем – заглушкой.

По завершении монтажа с листов пластика удаляют защитную пленку.
