Скандинавская инновация: фундамент УШП (утепленная шведская плита)

В чем особенность технологии?

• Вся плита покрывается утеплителем (отсюда и часто применяемая аббревиатура – УШП). Это исключает влияние перепадов температуры почвы на основание строения. Так как промерзание грунта под самим домом незначительное, риски его подвижек существенно снижаются.
• Глубина такого фундамента – минимальное.
• Все коммуникационные трассы проходят внутри утепленной шведской плиты.
• Такие основания используются, как правило, при возведении домов не более чем в 2 этажа.

С учетом особенностей климата нашей страны, для частного сектора – отличный вариант. Вот теперь, зная обо всех нюансах строительства, можно перейти к его поэтапному описанию. Получиться должна примерно такая конструкция, как на рисунке (вариант).

Последовательность строительства

Общепринятая технология строительства УШП складывается из таких этапов:

1. Снимается верхний растительный слой грунта на площади, немного превышающей размеры будущей плиты.
2. Прокладываются трубы канализации и водопровода.
3. На поверхность грунта укладывается геотекстиль.
4. По периметру плиты прокладывают дренаж и засыпают его щебнем.
5. Отсыпается, увлажняется водой и послойно утрамбовывается крупнозернистый песок (толщина 15-20 см).
6. Укладывается второй слой геотекстиля и засыпается щебнем (15 см) с трамбованием.
7. Устанавливается опалубка и бортовые плиты утеплителя.
8. По поверхности отсыпки в 2 слоя раскладывают экструдированный пенополистирол (общая толщина 20 см).

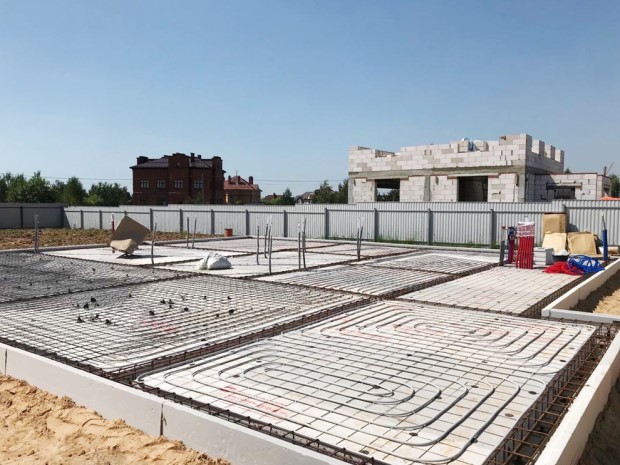

9. Раскладывают трубы теплого водяного пола, подключают их к распределительному коллектору.
10. На подставки укладывают арматуру диаметром 12-14 мм. Частота установки стержней 4-6 шт./м2.
11. Бетонируют плиту. После 7 дней выдержки бетона его поверхность шлифуют.

Есть целый ряд технических нюансов, относящихся к технологии укладки труб теплого пола в шведской плите:

Выбор теплоизоляционного материала

Перед началом работ важно выбрать качественный утеплитель, чтобы проблемы с фундаментом вас не коснулись. Для обеспечения нормального температурно-влажностного режима и сохранения тепла в объеме дома для УШП потребуется эффективный теплоизолятор с низкой теплопроводностью.

На рынке строительных материалов представлены широкое разнообразие утеплителей, но обычно для фундаментных работ подходит лишь один его вид – экструдированный пенополистирол (“Пеноплекс”). Другие два материала из тройки лидеров по популярности применять нельзя по следующим причинам:

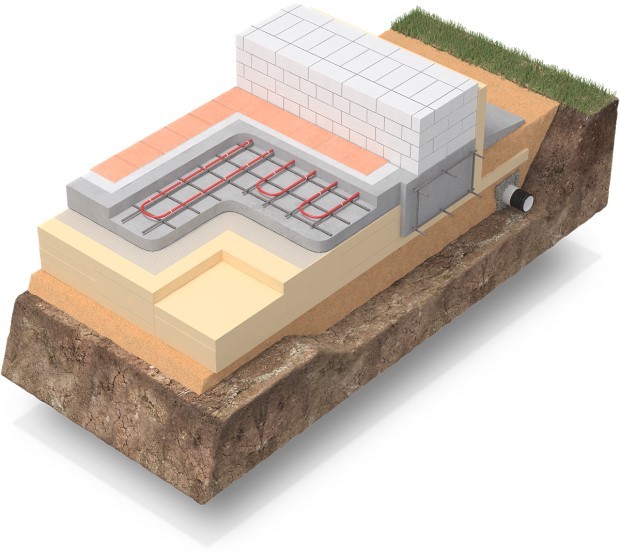

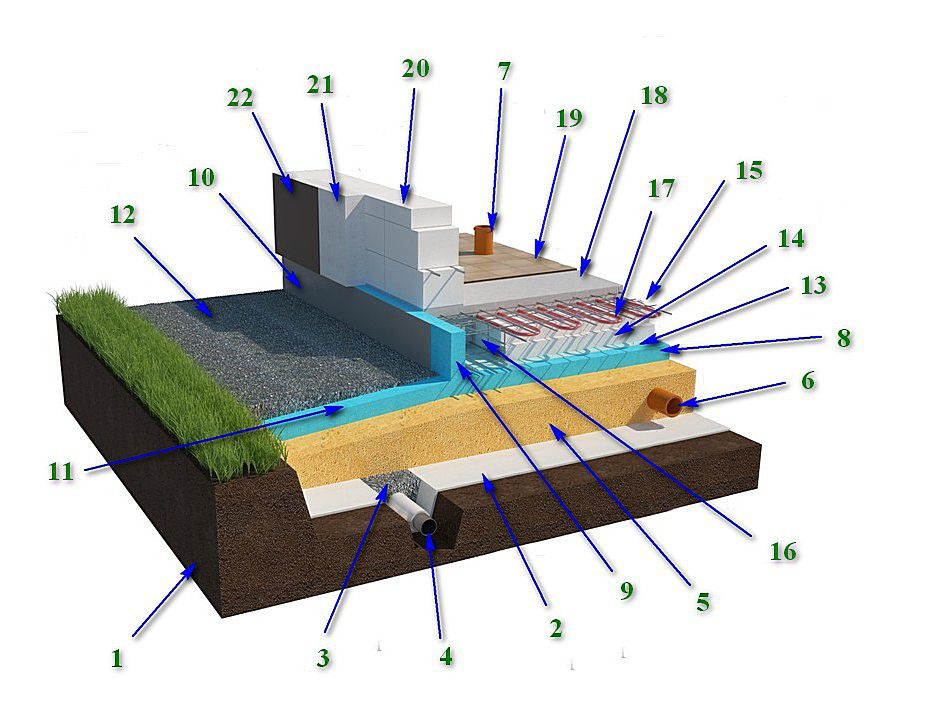

Схема утепленной шведской плиты

• минеральная вата не устойчива к влаге, ее применение для подземной части дома недопустимо, поскольку при намокании она сжимается и перестает выполнять свои функции;
• пенопласт – недорогой материал, которые не обладает высокой прочностью, а фундамент постоянно подвергается повышенным нагрузкам и передает их на грунт основания.

Утепление пенополистиролом фундамента и отмостки

К преимуществам экструдированного пенополистирола можно отнести:

• долговечность;
• устойчивость к гниению, плесени и грибку;
• устойчив к воздействию влаги, характеризуется низким водопоглощением;
• некоторые производители выпускают виды, которые относятся к слабогорючим материалам (устойчивость к огню при строительстве фундамента малоактуальна, поскольку утеплитель с одной стороны защищен слоем бетона, а с другой грунтом);
• безопасность для человека, материал не выделяет вредных веществ и не приводит к возникновению болезней;
• повышенная прочность (по сравнению с пенопластом) позволяет выдерживать нагрузки от людей, мебели и оборудования.

Важно не допускать контакта теплоизолятора с химическими соединениями или растворителями. Он разлагается при таком воздействии.

Почему стоит выбрать нас

Сотни клиентов, которым нужно построить фундамент в Санкт-Петербурге, предпочитают довериться СК Гарант.

Мы известны на рынке услуг много лет и обладаем безупречной репутацией. Чтобы заработать её, компания безупречно выполнила сотни заказов различной сложности. Разумеется, мы не станем рисковать своей репутацией, выполняя некачественно хоть один заказ.

Самые сложные проекты могут быть просчитаны опытными проектировщиками и воплощены в жизнь профессиональными монтажниками под присмотром технологов. Ну а политика демократичных цен делает сотрудничество с нами не только приятным и надежным, но и максимально выгодным.

Понравилась статья? Поделитесь в соцсетях

Необходимые инструменты и материалы

Утепленная шведская плита своими руками устраивается не так сложно, как это может показаться на первый взгляд. Перед началом работ должен быть готов проект строящегося здания и определено место строительства. Небольшая бригада с опытом работы быстро и качественно выполнит устройство УШП. Однако, соблюдая технологию производства, а также используя качественные материалы, можно выполнить устройство фундаментной плиты по шведской технологии своими руками.

Строительные материалы для устройства УШП:

• песок средней крупности;
• щебень средней фракции;
• геотекстиль;
• экструзионный пенополистирол для фундамента толщиной 100 мм;
• дренажная труба;
• деревянные доски;
• арматура;
• вязальная проволока;
• трубы для устройства коммуникаций;
• трубка для устройства теплого пола;
• нейлоновые хомуты;
• коллектор;
• саморезы.

Необходимый инструмент:

• штыковые и совковые лопаты;
• тачка;
• бетоносмеситель;
• глубинный вибратор;
• виброплита;
• нивелир;
• шуруповерт;
• болгарка;
• нож;
• гладилка;
• метрическая рулетка;
• уровень;
• ножовка;
• молоток;
• терка;
• кельма;
• защитная одежда (перчатки, очки, комбинезон, каска, сапоги).

О фундаменте утепленная шведская плита

Фундамент утепленная шведская плита (устройство фундамента шведская плита) не является новинкой в прямом смысле этого слова. В европейских странах данная конструкция давно прошла испытания и активно используется для строительства домов.

Но в наших широтах шведская плита только начинает свое «шествие», так что полной информации по поводу ее долговечности и эксплуатационным свойствам нет.

Тем не менее, преимущества УШП настолько привлекательны, что все большее количество частных застройщиков при выборе типа фундамента (о плюсах и минусах плитного фундамента) склоняется именно к шведской плите.

Рекомендации по производству работ

Утепленная шведская плита – УШП – имеет некоторое сходство с классическим плитным фундаментом (плитный фундамент — технология работ). Однако технология ее устройства настолько специфична, что браться за ее реализацию без опыта крайне рискованно.

Даже набор инструментов и материалов, используемых для монтажа УШП, непривычен. Бетонная смесь, арматура, песок и гравий – вот стандартный набор основных материалов, которые являются основными для возведения фундаментов.

В состав утепленной шведской плиты — фундамента нового поколения – входит гораздо более широкий перечень стройматериалов.

Строители, специализирующиеся на строительстве УШП, рекомендуют при выполнении работ придерживаться следующих рекомендаций:

1. В процессе разработки котлована снимать верхний слой земли толщиной от 30 до 40 мм. Если есть такая возможность, лучше добраться до материнского грунта.
2. Дно и откосы котлована следует выстилать геотекстилем. Перехлест отдельных полос материала – не менее 150 мм.
3. Дно котлована засыпать песком и щебнем послойно. Песок проливать водой и уплотнять при помощи виброплиты. Толщина каждого слоя не должна превышать 150 мм.

Коммуникации

Инженерные коммуникации, предусмотренные проектом, закладываются только после подготовки основания фундамента и его упрочнения.К данным элементам относятся:

• система канализации;
• ввод водопровода;
• электрические кабели;
• заземление.

На данном этапе обустраивается и дренажная система. Ее монтаж производится следующим образом:

• на поверхности основания размечается проектная канализационная система;
• выкапываются траншеи, в которые закладываются трубы канализационные;
• производится обратная засыпка систем – дренажной и канализационной.

Проблемы утепленной шведской плиты заключаются именно в способе монтажа коммуникаций. В случае их повреждения добраться до них чрезвычайно трудно. Поэтому данному этапу строители уделяют повышенное внимание.

После того, как эта часть работ выполнена, в обязательном порядке проверяется горизонтальность основания и его соответствие проектным отметкам.

Технология строительства своими руками

Представленная ниже инструкция пригодна для строительства УШП на любом типе грунта.

Желательно исключить строительство фундамента на торфянистых, почвенно-растительных и илистых почвах. В противном случае рекомендуется удалить слой неподходящей почвы и заменить его плотным песком.

При этом не забывать об учете несущей способности фундамента. Она должна начинаться с отметки 1 кг/

Материалы

Все расчеты по количеству материала, на целесообразность возведения конструкции и плотность почвы лучше доверить специалистам. Существует риск допущения ошибок, что в итоге приведет к нежелательным последствиям. Только после получения всех необходимых данных можно приступать к строительству фундамента УШП.

Начальный этап возведения фундамента подразумевает подготовку необходимых материалов. Ниже приведен стандартный список. Но он может изменится, согласно требованиям строителя.

Материалы:

• вспененный полистирол в количестве 0.3 куб.м на 1 кв. м;
• металлическая арматура;
• проволока для соединения стальных деталей и труб;
• хомуты из пластика для фиксации металлического пояса;
• полиэтилен с толщиной от 15 см – расход до 1.2 кв. м на 1 кв. м фундамента;
• геотекстиль – до 1.4 кв. м на 1 кв. м плиты;
• прочная доска для сооружения опалубки – примерное количество: от 1 до 1.5 куб. м;
• плотный песок, гравий со средней фракцией;
• бетон – от до куб. м на 1 кв. м фундамента.

Дополнительно потребуются полимерные трубы, фитинги и прочие изделия для обустройства систем водоснабжения, отопления, других инженерных коммуникаций.

Пошаговая инструкция:

Далее приступить к выполнению работ по строительству теплой шведской плиты:

Технология устройства УШП – пошагово

Одно из достоинств шведской утепленной плиты – скорость обустройства и возможность сделать все самостоятельно. Алгоритм, следующий:

Разметка участка

Для этого следует заранее спроецировать контуры на местности, соотносясь с планами инженерных коммуникаций – они пройдут в толще плиты.

Кроме того, учитывают важность прокладки ливневой канализации – нельзя допустить подступа воды к контурам фундамента. Для работы используют колья и шнур – последний для удобства красят в контрастный цвет для точного видения границ.

Копка и обустройство котлована

В отличие от классической плиты, глубина ямы для устройства УШП небольшая – достаточно 45–50 см. Собственник вправе нанимать технику для снятия грунта, но величина вполне по силам для ручной обработки.

Важное условие – весь плодородный слой следует снять, так как толща грунта с корнями будет притягивать влагу и создавать условия для сырости и размножения плесени.

Для надежности, освобожденный участок рекомендовано пролить химикатами, купирующими дальнейший рост растений.

Периметр котлована УШП больше границы стен, по крайней мере, на 1 м. В эту величину войдут траншеи для укладки гофрированных под отвод воды. Соответственно делают небольшой уклон в одну сторону для обеспечения самотека. После выборки земли, выровненный участок рекомендовано утрамбовать глиной. Для этого сухой и измельченный материал ровным слоем усыпают внутри и после увлажнения трамбуют.

Укладка дренажных труб

Укладывают трубы и снова кладут слой щебня. После чего поверхность закрывается геотекстилем – защите УШП придается большое значение.

Установка домашних коммуникационных сетей

Проект должен ясно показывать, как пройдут коммуникации – водопровод, канализация и прочие сети – в толще фундамента. Это важно, так как технология устройства платформы не предусматривает ее ремонта и, следовательно, все разводки устраиваются заранее.

Есть сложность – необходимо дублирование контуров, на случай засора. Тогда при эксплуатации достаточно будет включить в работу «байпас», пока в ремонте основной контур. Уложенные коммуникации засыпаются песком, который обязательно трамбуется неручным способом – виброплитой, например.

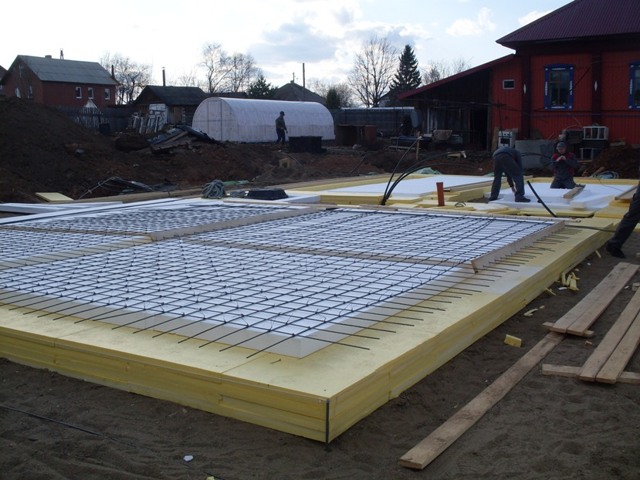

Теплоизоляция

Пришло время утепления. Для этого используются разные материалы – пеноплекс, техноплекс, стирекс и прочие. Они представляют собой вспененные плиты экструдированного полистирола, обладающего отличными характеристиками теплоемкости. Работа проходит быстро, так как вес одной плиты незначителен.

Укладка стиролов происходит в два слоя. Каждый кладут по технологии фанерного пола, когда стыки первого слоя приходятся на плоскость второго. Также нельзя совмещать стыки одного ряда с аналогичной укладкой соседнего. То есть работа ведется в шахматном порядке.

Креплением служат специальные пластиковые гвозди с широкими шляпками. Нельзя забыть об укладке стиролов на часть отмостки и цоколя – небольшие выступы листов помогут «сцепить» материал.

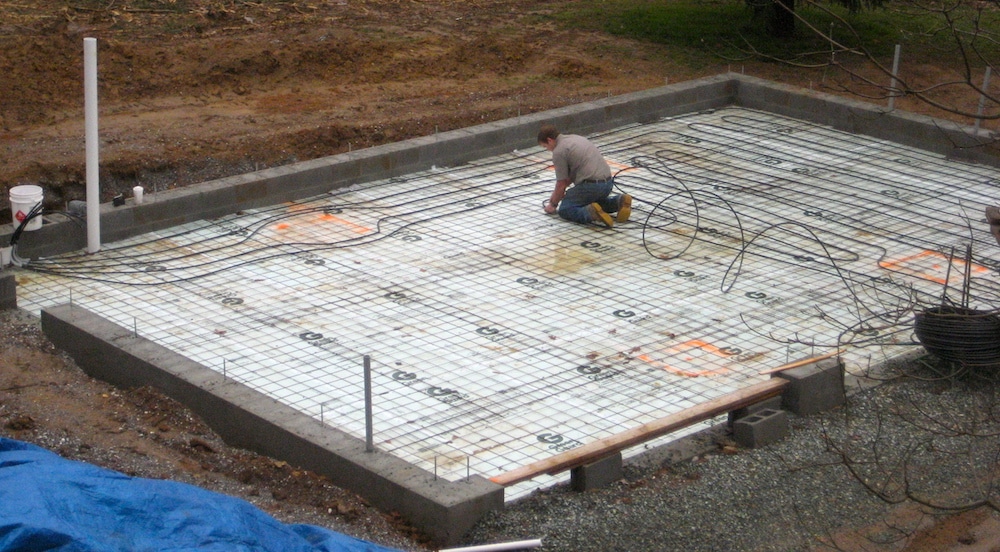

Армирование и укладка теплых полов

Вне зависимости от желания делать либо не делать теплые полы, армирование идет в два слоя. Первый представляет собой сетку, на который в будущем укладываются коллектора системы. Все-таки технология УШП продуктивнее в тандеме с теплыми полами, поэтому после распределения разводок, систему опрессовывают и проверяют.

После укладывают второй слой армопояса.

Важно – нельзя сваривать прутки между собой – только вязать.

Высокие температуры губительны для состава стали и последствия в виде потери жесткости обеспечены.

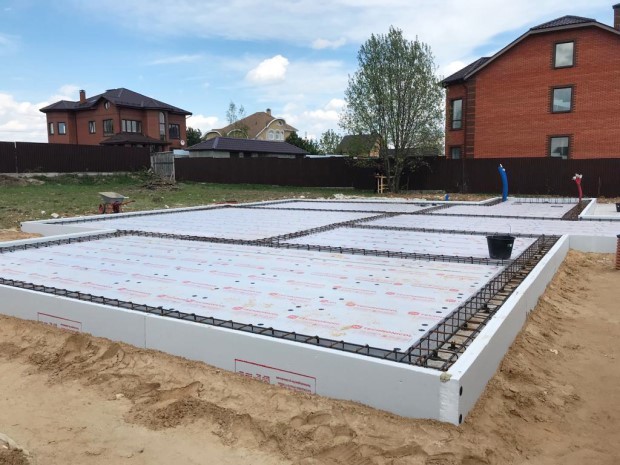

Опалубка для УШП

Опалубка классическая, с применением фанерных щитов и подпорок для удержания массы. Стенки изнутри выкладываются таким же полистиролом, впоследствии при снятии, образовывается поверхность идентичная плоскости фундамента, готовая к дальнейшей обработке.

Для конструирования опалубки специально фанеру можно не приобретать, годятся ровные доски. Их используют в последующем строительстве, так как от бетона они избавлены.

Заливка бетоном

Завершающий этап строительства шведской утепленной плиты – заливка бетоном, ведется за один раз. Допускается порционное использование массы с интервалом в 1 час, не больше.

Обязательно используется автоматическая трамбовка виброплитой. Так как идеально ровной поверхности добиваются редко, готовую плиту шлифуют. В противном случае придется укладывать выравнивающую стяжку. По истечении трех суток, деревянные щиты снимаются.

Уход за плитой до готовности – стандартный. Поливка в период жары и укрытие пленкой ПВХ.

Несложное, но точное исполнение в соответствии с описанными этапами, гарантирует качественную платформу для загородного дома.

Проблемы УШП

Вполне понятно, что дом, устроенный на фундаменте УШП, станет эргономически выгодным – для обогрева здания требуется меньше ресурсов, соответственно счета за потребление тепла или электричества перестанут быть заоблачными. Тем не менее есть минусы, рассматривая которые стоит задуматься о целесообразности применения данного вида основания. Итак:

• Фундамент применим для строительства «легких» домов – фахверк, каркас, плиты OSB. В крайнем случае, разрешено использовать блоки или кладку кирпича. Также следует ответственно подходить к выбору кровельного материала.
• УШП используют в сравнительно холодных регионах страны. Для мягкого или среднего климата использовать ее нецелесообразно по причине слишком большой теплоемкости. Она бывает, вредна, так как грозит дискомфортом, образованием плесени, потерей жесткости структуры.
• Основание целесообразно при высоком залегании грунтовых вод и капризном грунте – пучинистость, плавуны. Это характерно и для классической плиты. В ином случае ее заливают, если этажность дома большая или материал для строительства тяжел.
• Не рекомендуется устраивать УШП на сложных рельефах. Грунт обладает таким свойством, как движение, поэтому для конструкции это чревато нарушением целостности ввиду небольшого слоя бетонной заливки.
• Тщательно проанализировав участок и архитекторские планы объекта, или сделав это при помощи специалистов, приходят к выводу о применении или недопущении шведской утепленной плиты в качестве основания под собственный дом.

Заключительные рекомендации

Фундамент «шведская плита» позволяет обеспечить устойчивость зданий и обладает повышенными энергосберегающими свойствами. Гидроизоляция под фундаментную плиту позволит обеспечить надежную защиту основы от влаги. По шведской методике может также заливаться монолитная плита с ростверком. Для постройки дома на утепленной основе подойдут блоки и плиты газобетонные. При постройке дома для снижения потерь тепла следует обратить внимание на план плит перекрытия. Немаловажный момент – заделка швов на потолке между плитами.

Этапы строительства шведского фундамента

Технологию строительства утепленной шведской плиты можно разбить на несколько этапов:

Пошаговая инструкция

Рассмотрим проведение каждого из этапов строительства УШП подробнее:

1. Подготовительный этап не имеет существенных отличий от технологии обустройства стандартного монолитного фундамента малоуглубленного типа. На участке по периметру предполагаемой постройки (площадь расчищенной территории должна немного превышать площадь плиты фундамента) необходимо расчистить пространство и снять верхний слой земли. На этом же этапе необходимо вырыть траншеи под последующую укладку труб дренажной системы по стенам фундамента. Далее выполняется утрамбованный 15 миллиметровый слой песка, на который высыпается геологический текстиль (плотность 200 г на квадратный метр). В углах оборудуются смотровые колодцы, а по периметру укладываются дренажные трубы. Поверх дренажной системы насыпается прослойка гравия (от 15 до 20 сантиметров), и утрамбовывается второй слой песка. Для облегчения процедуры трамбовки рекомендуется увлажнить материалы. Поверх этого слоя проводятся все коммуникации: канализация, водоснабжение, электричество и т.д.
2. Следующий важный этап заключается в реализации теплоизоляции плиты. Для этого можно использовать Л-блоки или любые плиты теплоизоляционного материала. Вариант Л-блоков менее трудоемок, и заключается в утеплении по плиты по периметру с помощью специальных угловых и торцевых элементов. Основой таких блоков является лист асбестоцемента и пенополистерол. Данные блоки обладают повышенными показателями жесткости, что позволяет отказаться от сооружения опалубки по периметру постройки. В случае утепления обычным пенополистеролом для обеспечения жесткости конструкции в торцевой части сооружают опалубку из влагоустойчивой фанеры. В остальной части плиты укладывается утеплитель (как можно плотнее) слоем с толщиной от 20 до 30 сантиметров в зависимости от климатических условий местности. По периметру выкладывается арматура и трубы для системы теплых полов.
3. Завершающим этапом считается заливка УШП бетоном, толщина слоя которого должна быть не менее 10 см. Спустя сутки, когда бетон подсох, фанерную опалубку можно разобрать и перейти к зачистке и шлифовке бетонного основания плиты.
