Виды фундаментов для частного дома

Виды фундамента

При постройке жилого здания можно использовать следующие виды фундамента:

• свайный,
• ленточный,
• монолитный.

Плита

Для определенного вида постройки подходит тот или иной вид фундамента. Например, свайный необходим в случае, когда грунт на участке является достаточно слабым, чтобы организовать в нем другие типы основания дома.

Ленточный фундамент хорош тем, что его можно обустраивать в большинстве видов грунта без лишних подготовительных работ.

При наличии «плавающего» грунта – песочного или так называемого плывуна, рекомендуется использовать монолитный, или плитный фундамент.

Для большинства возводящихся загородных домов выбирается ленточный фундамент.

Справочная информация

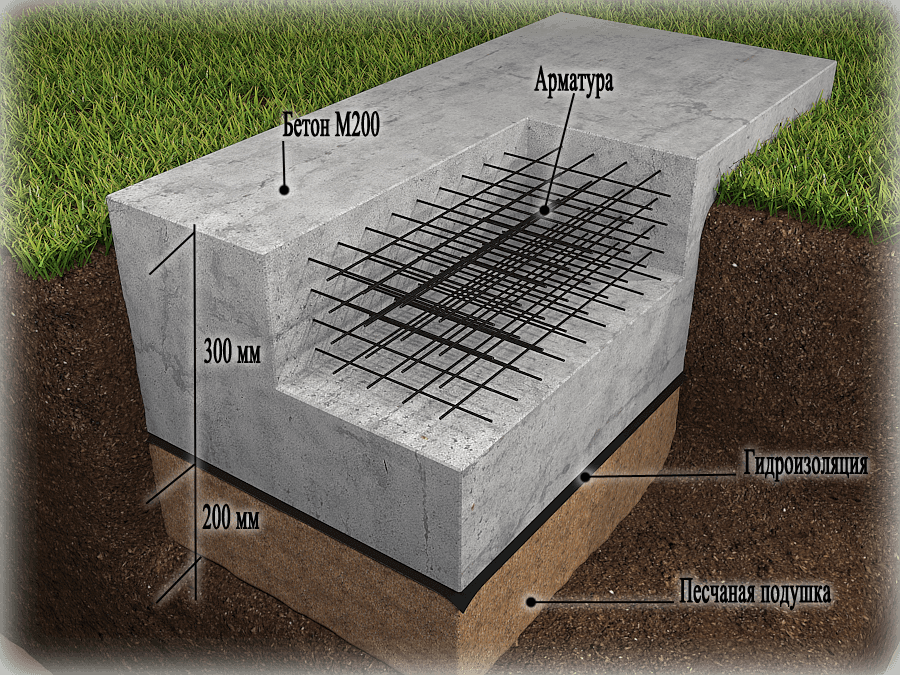

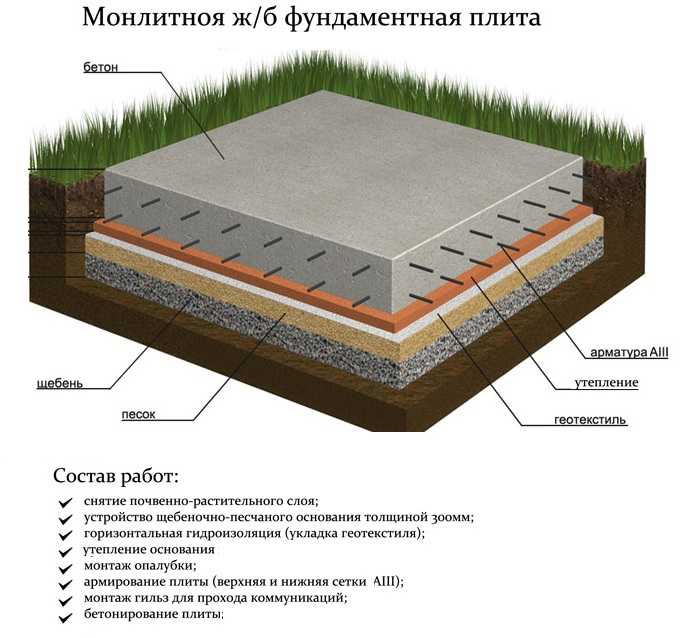

Рассматриваемый вид относится к классу монолитных железобетонных , которые закладываются под всей площадью постройки. Тем самым обеспечивается снижение давления на грунт (в пределах до 0,2…0,1 кг на квадратный сантиметр площади), что благоприятно сказывается на устойчивости к изменениям, сезонно протекающим в толще грунта. Плита защищена от воздействия локальных деформаций, «работая» как единая платформа. При условии наличия сильно пучинистого она равномерно приподнимается (в процессе замерзания почвы) и опускается по весне – говорят, что плита «плавает». Принципиальное устройство плитного фундамента подразумевает закладку песчаной подушки, гидроизоляцию и заливку армированной плиты.

Габариты

Параметры монолитной плиты, в том числе и ее толщина, определяются исходя из проекта будущей постройки. Для легких построек, например, небольших гаражей минимальная толщина плиты составляет 100 мм. В условиях загородного строительства актуально использование плит толщиной 200-250 мм. Дальнейшее увеличение толщины нецелесообразно в силу повышения нагрузки на неустойчивый грунт и нивелирования основных преимуществ такого типа основания. Возведение 250 мм связано, в том числе, с удобством проведения армирования и заливки бетонной смеси.

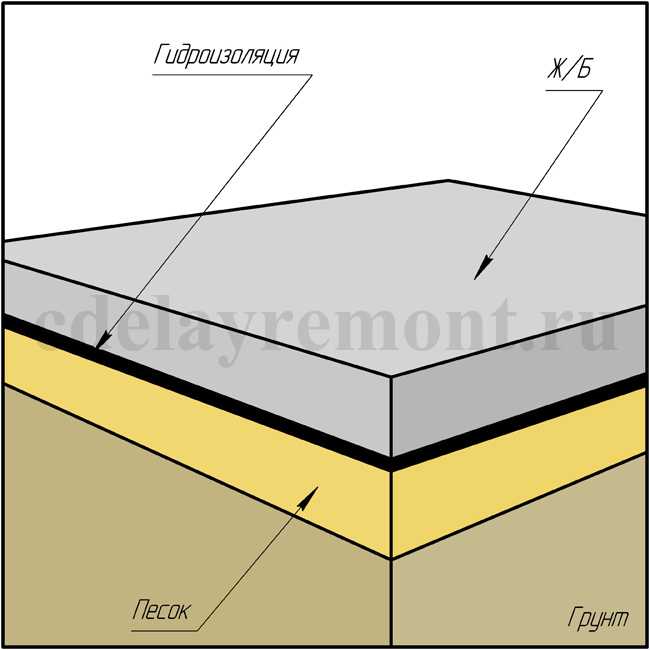

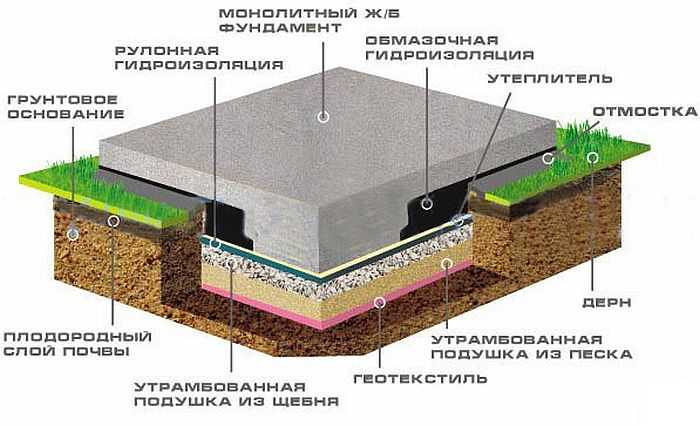

Гидроизоляция

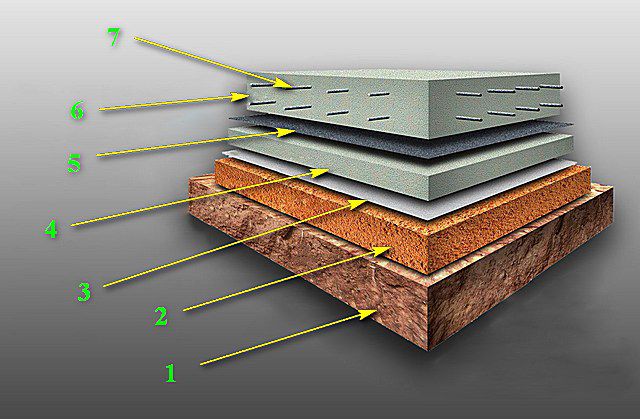

Как и при возведении любого другого типа монолитного фундамента, при строительстве плиты требуется проведение комплексных работ по ее гидроизоляции. Защита от влаги осуществляется по всем фронтам:

• в нижней части конструкция гидроизолируется рулонными материалами еще на этапе сборки опалубки. Предпочтение отдается битумно-полимерным стройматериалам, которые настилают внахлест на подготовленную подушку из песка. Стыки между листами герметизируются путем наплавления края материала газовой горелкой. Также оставляют запас гидроизоляции для последующей защиты торцов плиты (исходя из ее параметров – материал впоследствии заворачивают наверх);
• боковая часть защищается за счет составляющих гидроизоляции подошвы;
• верхняя часть плиты может гидроизолироваться как рулонными, так и обмазочными или напыляемыми стройматериалами.

Утепление

Для уменьшения потерь тепла основание постройки утепляется различными материалами. В ряде случаев применяется подфундаментное утепление, предполагающее размещение плиты прямо на слое теплоизоляции. Однако эффективнее использовать теплоизоляцию уже при устройстве полов – под стяжкой. Последний случай актуален для домов, в которых предполагается постоянное проживание и, соответственно, отопление в холодную пору года. Обязательно необходимо нанесение слоя теплоизоляции с торцов плиты, а для уменьшения пучинистых явлений в грунте (в целом – для уменьшения глубины промерзания) используют горизонтальную изоляцию по периметру плиты шириной около 1000 мм. Как правило, слой утеплителя закладывают прямо под бетонную отмостку.

В качестве утеплителя можно использовать любой теплоизоляционный материал, но наибольшее распространение получили пенопласт и экструдированный пенополистирол. Последний тип наносится на торец основания путем напыления на него специального состава. Обычно достаточно 50-100 мм слоя теплоизоляции.

Преимущества монолитного фундамента

Всю работу может выполнить сам владелец дома, если будет тщательно следовать технологиям, внимательно подготовится к будущему процессу. И не надо будет беспокоиться о привлечении специалистов с достаточно высоким уровнем квалификации.

Где вибрировать, куда лить и как вязать – самые главные факторы, без понимания которых не обойтись в данном случае.

Дома без подвалов и сложные грунты – условия, в которых лучше выбирать именно монолитный фундамент, собственными руками его возвести совсем несложно.

Он используется там, где сам фундамент выполняет функции основания, где не требуется возведение высоких цоколей. Важно не забыть провести надёжную тепло- и гидроизоляцию под самой плитой.

Преимущества монолитного фундамента

• Не нужно использовать дорогостоящее спецоборудование, чтобы осуществить бетонирование, на место просто приедут автобетоносмесители, выгрузят составы со своих лотков.
• Сравнительно невысокая стоимость.

В зонах, где грунт промерзает на большую глубину, монолитный плитный фундамент станет отличной и доступной альтернативой другим разновидностям материала. Потому подобное решение нередко используется на территории скандинавских стран.

Совет! Чтобы обеспечить развязку плиты из бетона с холодным грунтом, необходимо использовать качественные материалы.

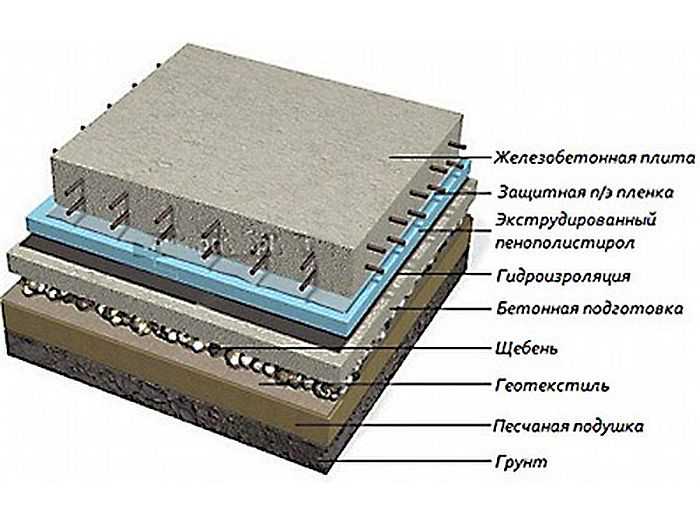

Для этого фундаментную плиту из железобетона кладут на основание в виде «матраса», созданное из утеплителя. Раньше эта задача решалась с помощью пенопласта высокой прочности. Теперь его место занял экструдированный пенополистирол.

Такая теплоизоляция более современная и практичная. Материал не гниёт, может похвастаться высокими показателями по долговечности и прочности.

В основном, экструдированный пенополистирол используется для того, чтобы создать теплоизоляционную подушку в монолитном плитном фундаменте. Кроме того, он помогает утеплять полы подвальных помещений, стены.

Фундамент из дорожных плит: преимущества и недостатки

Существует множество видов фундаментов, которые подойдут для возведения различных строений, но так уж сложилось, что в нашей стране люди пытаются экономить на всех этапах строительства, начиная с возведения основания здания. Если уложить на подготовленное грунтовое основание дорожную плиту (ГОСТ 21924-84), она выдержит незначительную нагрузку и легкие постройки

Одним из эконом-вариантов является фундамент из дорожных плит, в преимуществах и недостатках которого мы разберемся подробней.

Особенности и преимущества дорожных плит для фундамента

Использование дорожных плит для возведения фундамента – это достаточно нестандартный подход, так как изначально данный материал предназначался для создания транспортных связок. Благодаря изначально заложенному показателю износоустойчивости и прочности, такие изделия хорошо показали себя в возведении легковесных и построек со средней тяжести.

Дорога, вымощенная железобетонными плитами

Дорожные плиты имеют, в качестве основы для фундамента, имеют ряд преимуществ:

Исходя из всех этих пунктов, можно сказать, что фундамент из дорожных плит – это отличное решение для возведения построек, особенно если грунт под будущей конструкцией обладает определенными проблемами.

По факту, в готовой основе будут полностью отсутствовать швы, так как пространство между элементами будет все равно заполняться бетонным раствором.

Конечная монолитная конструкция обеспечит максимальное сцепление, что значительно повышает несущую способность.

Особенно популярным фундамент из плит стал при постройке каркасных домов. Они обладают относительно небольшим весом, а в сам тип строения заложен максимальный эконом ресурс.

Данный материал также может использоваться для возведения временных строений (летняя кухня), пристроек (сараи, гаражи) и многих других типов конструкций. Правда для каждого из них придется определяться с толщиной слоя.

Для легковесных сооружений вполне достаточно прослойки в 15 см, для более тяжелых (двухэтажные и больше) – от 25 см.

О недостатках дорожных плит

Даже, казалось бы, у идеальных дорожных плит есть свой набор недостатков:

• достаточно часто во время возведения фундамента используются материалы, бывшие в употребление, но найти б/у плиты очень сложно, поэтому, скорей всего, придется работать с совершенно новыми изделиями, а в ценовом плане они в несколько раз дороже;
• если у вас нет знакомых с дорожным краном, придется нанимать и почасово оплачивать работу, как машины, так и оператора;
• при достаточно больших количествах придется производить доставку поэтапно или же арендовать транспорт с высокой грузоподъемностью;
• могут возникнуть трудности при создании подвальных и кладовых помещений, которые будут находиться под основной конструкцией;
• несмотря на высокие водоизоляционные характеристики, все же необходимо дополнительно укладывать слои изоляционного материала.

Этапы укладки фундамента из дорожных плит

Процесс возведения основы постройки из дорожных плит по своей схеме схож с укладкой монолитного фундамента:

1. Сначала прокладывается термо- и гидроизоляционная защита.
2. На следующем этапе укладываются непосредственно плиты (максимально плотно);
3. Стыки между плитами заливаются бетоном (не забываем об опалубке).
4. После полного высыхания стыковой заливки, также покрывается бетонным раствором поверхность плит.
5. В летний период стяжка должна периодически смачиваться (не поливаться), а также накрываться полиэтиленом, пока не произойдет полное схватывание.

Дорожные плиты – одно из лучших решений для возведения фундамента.

Укладка дорожных плит в качестве фундамента под гараж

Заложить основу вашего будущего дома с их помощью достаточно быстро и просто, а затраты в основном касаются закупки материалов и использования кранового оборудования.

Проектирование плитных оснований

Расчёт монолитной плиты фундамента строится на показателях несущей способности грунта и его водонасыщенности. Для этого на территории строительного участка выполняются геологические изыскания, используются рекомендации строительных нормативов.

Рассчитывается распределенная нагрузка на грунт от веса здания. Она не должна быть больше, чем несущая способность подстилающей породы. Для определения величины удельного давления на грунт необходимо вычислить вес всех материалов, используемых для возведения стен, перекрытий, кровли, а также снеговые, ветровые и полезные нагрузки. Суммировав полученные данных и разделив их на площадь опоры, находим показатель удельного давления. Он не должен превышать рекомендуемых нормативов, приведенных в СП «Основания зданий и сооружений» бывший СНиП В противном случае придется рассмотреть возможности:

• расширения площади опоры плиты. Например, её можно вынести во все стороны на 0,5-1 м за площадь пятна проекции постройки;
• замены подстилающей породы на гравийно-щебеночные отсыпки;
• снижения массы здания – уменьшения этажности, отказ от тяжелых стеновых материалов в пользу облегченных;
• изменения плитного основания на соответствующее местным условиям, например, свайное.

Важно! Рекомендуемая толщина монолитной плиты фундамента обычно находится в пределах 15-35 см. Однако точный её подбор, а также прочие расчеты лучше доверить профессионалу, так как любительские ошибки могут привести впоследствии к проседанию и даже разрушению дома.

Плюсы и минусы решения

При выборе ленточного основания с плитой по грунту стоит разобраться в плюсах и минусах подобного инженерного решения. К достоинствам можно отнести следующие факторы:

• Повышенную прочность. Армированная бетонная плита способна выдержать даже высокие нагрузки.
• Этот тип основания подходит для разных типов почв, в том числе, для глины, торфа, суглинков, а также при высоком залегании почвенных вод.
• Длительный срок эксплуатации основания.
• Такой фундамент можно считать основой для строения с любой этажностью.
• Монолитная плита будет основанием для будущего пола первого этажа.

Однако ленточный фундамент с плитой по грунту имеет и свои отрицательные стороны:

• повышенный расход стройматериалов, по сравнению с возведением обычного ленточного фундамента;
• в связи с неглубоким заглублением основания требуется проведение точных расчетов;
• Высокая трудозатратность процесса в связи с необходимостью проведения земляных и бетонных работ;
• Высокая стоимость по сравнению с обычным ленточным основанием.

Однако в целом отзывы специалистов об этом типе основания положительны, положительные качества таких фундаментов перекрывают недостатки.

Разновидности конструкций монолитного фундамента

У монолитного фундамента есть несколько видов. Самый популярный – это плитный, который тоже подразделяется на просто плиту и плиту на ленте, похожую на перевернутую чашу, которая день ото дня становится все популярнее за границей.

Но в плане строительства бани пока лучше всего зарекомендовало себя именно такое устройство монолитного фундамента – монолитная плита простой схемы. Главное ее преимущество в том, что нет необходимости ставить его ниже глубины промерзания грунта – а это значительное сокращение расходов на строительные материалы и надежность при резких перепадах температуры воздуха.

Плитный монолитный фундамент по своей сути представляет собой сплошную железобетонную плиту, которая заглублена в грунт. И внешние, и внутренние стены бани строятся прямо на этой плите. А благодаря равномерному распределению всей нагрузки на площадь плиты давление на грунт минимизировано – здесь срабатывает тот же физический закон, когда человек в сапогах в снег проваливается, а на лыжах нет, потому что площадь давления уже больше. Конструкция плиты настолько универсальна, что подходит даже для откровенных торфяников и даже болот. А самое главное – в возведении такого фундамента практически исключены любые ошибки, а потому для частного строительства он подходит как нельзя лучше. В том числе – для бани, ведь объем земляных работ в этом плане минимален, а цокольный этаж парной не особо нужен.

Если вы хотите узнать о фундаментах для различных типов почв, советуем прочитать статью

Еще одна разновидность монолитного фундамента – это столбчатый монолитный, который возводится для легких бань. По сути, это единая конструкция из ростверка и сообщенных им столбов.

А вот ленточный монолитный фундамент с подвалом способен выдерживать достаточно большие нагрузки и хорошо себя чувствует в самых неблагоприятных климатических условиях благодаря тому, что отлично справляется с просадкой, оттаиванием и колебаниями грунта. По сути, это железобетонная полоса, которая идет по всему периметру здания. Она может быть мелкозаглубленной и заглубленной. Первый вариант подходит для бани из сруба и бруса, а вот второй – для кирпичных двухэтажных парных, обладающих немалым весом.

Особенности конструкции

Фундаментная система ленточного типа изготавливается в виде монолитной ленты из железобетона. Она располагается под каждой несущей стеной постройки. Используется при возведении тяжелых зданий из бетона, камня или кирпича, для зданий с подвалом, цокольным этажом или подземным гаражом. Устанавливается на грунтах любого типа, исключение просадочные и торфяники.

В зависимости от степени углубления в почву различают мелкозаглубленную и полнозаглубленную конструкцию. Первый вариант используется для легких каркасных построек. Бетонная лента опускается в землю на 540-600 мм. Полнозаглубленный фундамент ставится под тяжелые постройки. Он углубляется на 240-300 мм ниже отметки уровня промерзания почвы. Иногда встречается незаглубленный вариант. Он ставится на неподвижных почвах или на скалах. Для домов он не пригоден, используется для хозяйственных построек.

Фундамент-лента бывает монолитным или сборным. Монолитом называется цельная отливка из бетона. Она изготавливается за одну заливку, обладает максимальными прочностными и несущими характеристиками. Сборная система собирается из бетонных блоков заводского изготовления. Ее эксплуатационные характеристики немного хуже, чем у монолитного основания. При укладке блоков нельзя обойтись без специальной техники.

По требованиям СНиП монолитное сооружение должно заливаться за один прием. Самостоятельно замесить такой объем раствора невозможно, поэтому приходится обращаться к специализирующимся на производстве бетона компаниям. В этом случае готовую смесь в миксере привезут на строительную площадку и зальют в подготовленную опалубку. Непрофессиональные строители в силу ряда причин иногда пренебрегают этим правилом и проводят поэтапную заливку. Это отрицательно сказывается на прочности получившейся конструкции.

Перед монтажом фундамента необходимо рассчитать его основные параметры. Для этого важно учесть множество факторов: глубину залегания подземных вод, уровень промерзания почвы, вес здания, тип грунта. Самостоятельно сделать это правильно очень сложно. Лучше всего обратиться к специалистам. Они выполнят геодезические испытания и полностью рассчитают систему.

Instagram betonnie_raboti_minsk Instagram betonnie_raboti_minsk

• Фундамент

  4 вида фундамента для строительства дома на склоне

Подходящий грунт для опорно-столбчатого фундамента

Подбирая подходящий фундамент для своего частного дома, многие не берут во внимание грунт на строительном участке, но это очень большая , в который закладывается будущая основа для дома, играет огромнейшую роль в технических характеристиках фундамента, начиная от выбора его типа, заканчивая глубиной его заложения и размером столбов.В первую очередь, грунт на строительном участке, где будет закладываться опорно-столбчатый фундамент, должен быть неподвижен, так как подвижный грунт придаст такому фундаменту значительную неустойчивость.

Иногда, устройство такого фундамента будет целесообразным, если верхний слой грунта подвижен и слаб, а постоянные и твердые породы грунта находятся значительно глубже на 1 – 1,8 м. Тогда необходимо закладывать столбы так, чтобы их основание располагалось в «хорошем» грунте.

Несущая способность самого грунта так же играет большую роль в выборе именно столбчатого фундамента. Такие грунты как торфяные, глинистые, содержащие в себе много воды, грунты дающие большую усадку – совершенно не подходят для любых столбчатых фундаментов. На таком грунте столбы будут в плане усадки вести себя по-разному, что приведет, со временем, к перекосу всего дома. Даже если дом будет деревянный, это может пагубно повлиять на дверные и оконные проемы и т.п.

Глубина заложения опорно-столбчатого фундамента

Глубина заложения столбов фундамента полностью зависит от региона, а конкретно — от глубины, на которую промерзает грунт на строительном участке.

Закладывать опорно-столбчатый фундамент своими руками всегда следует ниже глубины промерзания, для того, чтобы исключить воздействия прямых сил пучения грунта на основу столбов, защитив себя, тем самым, от различного рода «перекосов» как самого фундамента, так и всей постройки в целом.

Какое количество столбов необходимо для заложения фундамента

Столбы должны располагаться под всеми углами дома, а также в местах наибольших нагрузок, таких как пересечение стен (как внутренних, так и наружных), в местах дополнительных выборе количества столбов необходимо основываться на том, что столбы должны располагаться под всеми стенами дома, а расстояние между их осями должно не превышать 1,5 – 2 это еще не все, очень часто закладываются дополнительные столбы внутри дома, для придания дополнительной жесткости полу.А что будет, если построить кирпичный дом на опорно-столбчатом фундаменте?Если построить дом из кирпича на опорно-столбчатом фундаменте, существует большая вероятность того, что столбы будут давать не равномерную усадку по грунту, и в лучшем случае, стены такого дома будут постоянно в трещинах. Это при том, что грунт, в котором заложен такой фундамент будет очень хорошим.О худшем и говорить не хочется, так как при большой разнице в усадке опорных столбов, стены кирпичных домов могут просто не выдержать нагрузки на разрыв, и даже армирование стен не изменит ситуацию.

Как правильно выбрать вид фундамента для частного дома

Существует ряд общих рекомендаций, которые можно применить для устройства любого типа фундамента. К общим факторам относят следующие:

1. Наличие под будущей конструкцией грунтовых вод.
2. Общее состояние грунта на участке застройки.
3. Величина нагрузки от несущей конструкции.
4. Глубина, на которую максимально промерзает грунт.
5. Наличие или отсутствие подвала.
6. Предполагаемый срок службы сооружения.
7. Какие используются материалы при строительстве.
8. Есть ли на участке какие-либо подземные коммуникации.

   Виды фундаментов для частного дома

Все эти моменты имеют чрезвычайно большое значение при выборе оптимального варианта вида фундамента для частного дома, поэтому им следует уделить повышенное внимание. Ниже мы рассмотрим каждый из факторов более детально.

Разновидности фундамента монолитная плита

Стандартная плита не предполагает наличие подвала. А где же хозяйка будет хранить запасы на зиму? Выход есть, хотя и дорогостоящий: заглубленная монолитная плита. Для нее копают котлован на нужную глубину, на дне заливают железобетонную плиту и на ней выстраивают стены цокольного этажа. Стены обязательно гидроизолируют и утепляют снаружи. В результате вы получаете шикарное подвальное помещение под всем домом, где можно не только баночки с вареньем поставить. Котельная, прачечная, спортзал, мастерская – площадь позволяет.

Обратиться к профессионалам рекомендуется в нестандартных ситуациях с ландшафтом: монолитная плита неустойчива на склонах. В таких случаях требуются определенные знания и навыки. Плита в этом случае имеет ребра, заглубленные в грунт. Они не дают ей сползать по склону.

Еще более сложной разновидностью является утепленная шведская плита. В этом варианте все коммуникации, включая теплые полы (водяные или электрические) замуровывают в бетон. Под такой плитой земля не промерзает, что полностью исключает воздействие сил пучения. Но такая плита не только дорого стоит, но и требует квалифицированной рабочей силы.

Следует отметить, что каркасный дом можно поставить на любом фундаменте – такую ошибку иногда допускают неопытные застройщики. Стены легкие, зачем заливать монолитный фундамент?

У сторонников каркасного домостроения очень популярен столбчатый фундамент. Дешево, просто, почти всегда своими руками. Но велик риск, что через некоторое время столбы начнут жить каждый своей жизнью: ведь воздействие грунта на них разное. Для жесткости столбы соединяют ростверком – это уже бетонная лента и дополнительные расходы. И вот мы уже подошли к ценам другого порядка. Не лучше ли сразу залить надежный, прочный монолит.

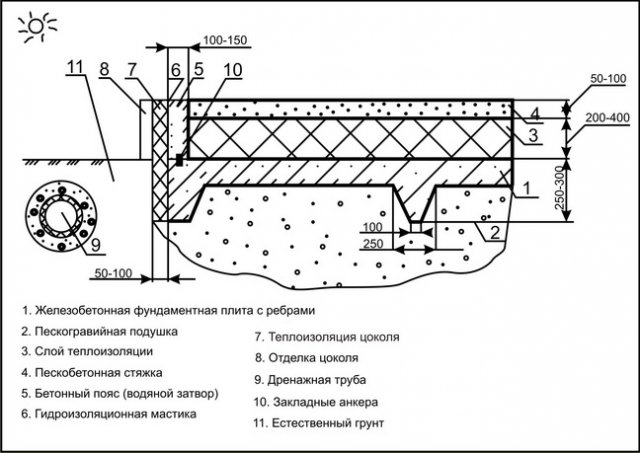

Рекомендации по устройству плитного фундамента

И еще несколько слов об особенностях строительства плитного фундамента, без учета которых его качество может значительно ухудшиться.

Для того, чтобы смещение плиты от горизонтального положения было минимальным, с нижней ее части делаются ребра жесткости, углубленные в грунт. Эти ребра представляют собой полосы бетона трапециевидного сечения, расположенные на нижней стороне плиты. Они обеспечивают ее стойкость и усиливают сцепление с грунтом. Сделать их нетрудно и стоит это сравнительно недорого, зато фундамент при этом приобретет большую прочность и надежность.

Если под домом планируется прокладывать какие-то коммуникации, лучше сделать это перед строительством фундамента, после него Вы вряд ли сможете что-то сделать без ущерба для плиты.

Дом, построенный на плитном фундаменте, хоть и имеет надежную основу, все же должен иметь дополнительную защиту от появления трещин. Даже самая надежная и крепкая бетонная плита может если не треснуть, то деформироваться под действием перемещения грунтов, поэтому часто стены домов поддаются укреплению. Для этого по всему периметру постройки над оконными проемами выполняется бетонный армированный пояс, который фиксирует положение стен, не давая им разойтись даже при действии значительных нагрузок. Арматура этого пояса должна входить в середину стен и выходить наружу. Ячеистый бетон при этом использовать не рекомендуется, поскольку он имеет низкую прочность. Второй бетонный армированный пояс можно сделать по верхней линии стен, а на него установить перекрытие.

Утепление плитного фундамента – достаточно важный момент. Оно улучшает теплоизоляцию всего дома, что ведет за собой значительную экономию на обогреве помещений. Утепление фундамента проводится достаточно просто. Листы пенополистирола укладываются на выступающие за стены части плиты и крепятся на торцах. Именно для этого в начале строительства фундамента нужно было принять его размеры больше, чем размеры дома в плане.

Ремонт фундамента

Переходим к следующему вопросу – как отремонтировать фундамент деревянного дома своими руками. Будем рассматривать фундамент ленточный из бетона.

Итак, если крошится фундамент – что делать. В первую очередь надо определиться с состоянием конструкции в целом. Может быть, потребуется ее полная замена, тогда и ремонт проводить нет никакого смысла.

Второе – определяются участки, которые требуют ремонтных операций. Если таковых слишком много или весь фундамент сыпется, тогда необходим полный ремонт. Как его проводят. В принципе, выше уже была упомянута технология, которую используют, как ремонтную. Еще раз напомним, что нужно делать:

• По всему фундаменту с внешней стороны забиваются арматурные стержни так, чтобы они торчали на длину 10-15 см. Места забивки – по высоте фундаментного сооружения через каждые 10-15 см на одной линии. По длине через каждые 40-50 см.
• Торчащую арматуру связывают при помощи электросварки как по вертикали, так и по горизонтали.
• То есть на вертикальной плоскости фундамента образуется арматурная сетка.

Новый армокаркас к старому фундаментуИсточник

• Устанавливают опалубку так, чтобы концы торчащей арматуры не доходили до нее в пределах 5 см. Монтируется опалубка непрерывно по всему периметру дома.
• Готовится бетонный раствор, который заливается в опалубку. Сразу же производится уплотнение залитой смеси.
• Через 15 дней опалубку можно снимать.

Добавим, что нередко техническое состояние основы постройки требует установки дополнительной железобетонной конструкции сразу с двух сторон. Для этого придется поднимать полы в доме по периметру заливаемого сооружения. Если есть подвал, то этого делать не надо, часть работ переместиться в него.

В этом случае арматуру вставляют насквозь старого бетона, концы которой будут торчать и наружу, и в сторону подвала. Опалубку монтируют и снаружи, как было описано выше, и внутри подвального помещения. Получается так, что старый фундамент окажется внутри своеобразного саркофага. Хороший вариант, который не только усилит конструкцию основы, но и увеличит площадь ее опоры.

Фундамент сложной формыИсточник 0 0

Инструмент и оборудование для возведения ленточного фундамента

Если строительство будет вестись своими силами, необходимо приобрести необходимый инструмент. Потребуются лопаты, ведра, молоток, дрель или перфоратор, строительный уровень, рулетка, веревка, гвозди и саморезы, расходы на приобретение которых не столь существенны, по сравнению со стоимостью фундамента. Значительно более затратными выглядят расходы на приобретение бетономешалки, глубинного вибратора для бетона, генератора для подачи электричества, если на участке не имеется магистральной ветки. Но расходы можно снизить, если взять оборудование в аренду.

Можно и стоит ли замешивать самостоятельно?

Замешать раствор можно своими руками, используя емкость и лопату. Это трудоемкое мероприятие, которое займет немало времени, но застройщик сможет сэкономить на аренде бетономешалки.

Главное неудобство сосредоточено в моменте, когда готовую смесь необходимо быстро перенести к месту кладки плитного фундамента.

Собственноручно качественно справиться с работой можно в только в том случае, если нет потребности в большом количестве раствора.

Поскольку бетонирование нужно производить одновременно за минимально возможный промежуток времени, пока поверхность смеси не успела схватиться, придется привлекать еще несколько человек строителей. В противном случае, добиться высокой плотности и прочности монолита невозможно.

Гораздо проще и удобнее арендовать спецтехнику для замешивания компонентов. Такой подход обеспечит однородность материала, а также сэкономит время и силы застройщика. Перемешивание песка, цемента, щебня и других добавок с водой в мешалке исключит возможность образования комков. При этом агрегат удобно ставить в непосредственной близости от опалубки.

Требования к компонентам

Свойства бетона зависят от качества исходных компонентов и соотношения между ними. Основное вещество – цемент, от которого в большей степени зависит прочность готового монолита.

В качестве наполнителя используют чистый песок и щебень с минимальным количеством глинистых включений (до 5% от объема материала). Оптимальный размер частиц песка – 1,2–3,5 мм, щебня – 10–20 мм.

Вода выполняет функцию не только растворителя, но и основного реагента. Поэтому необходимо для приготовления смеси использовать только очищенную воду (можно с колодца) без примесей нефтепродуктов и масел.

Если строительство ведется зимой, воду в обязательном порядке подогревают до 40С и наоборот, в жаркую погоду остужают до прохладного состояния.

Соотношение

В таблице представлено соотношение основных компонентов для приготовления марок бетона, которые подходят для строительства плитного фундамента:

Количество специальных добавок выбирается отдельно в каждом конкретном случае в зависимости от требуемых характеристик смеси.

Замес в бетономешалке

Перед тем, как пользоваться мешалкой, нужно убедиться, что техника стоит на ровной поверхности. Вначале запускают оборудование в работу, а затем поочередно добавляют ингредиенты.

Оператор должен проконтролировать, чтобы наклон груши в процессе замешивания находился под углом в 45 градусов.

Этапы приготовления раствора:

1. Заливают воду и добавляют цемент.
2. Высыпают песок, при необходимости добавляют воду.
3. Высыпают щебень.

Общее время приготовления смеси не должно превышать 10 мин, в противном случае раствор начнет сохнуть. Свежеприготовленную смесь сразу используют для бетонирования монолитного фундамента.

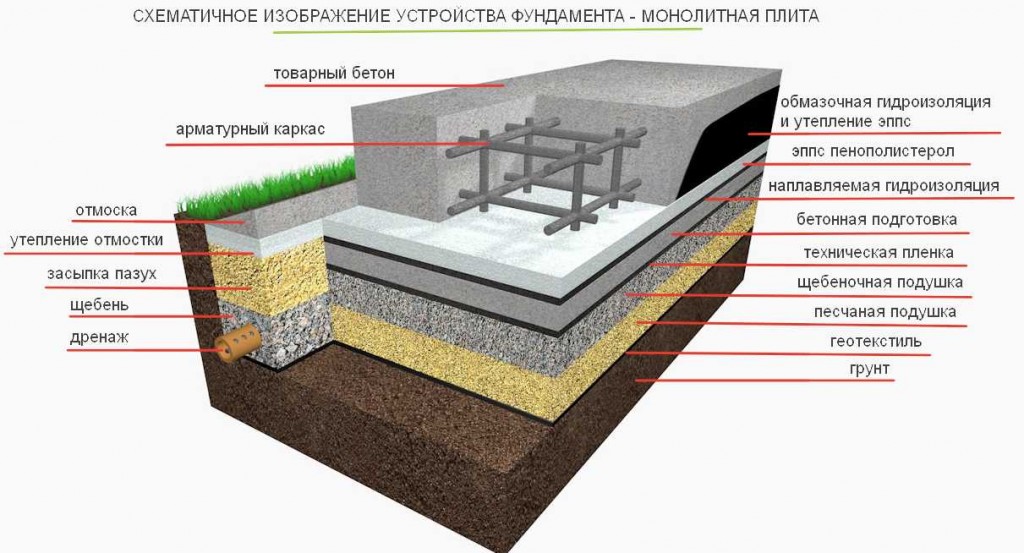

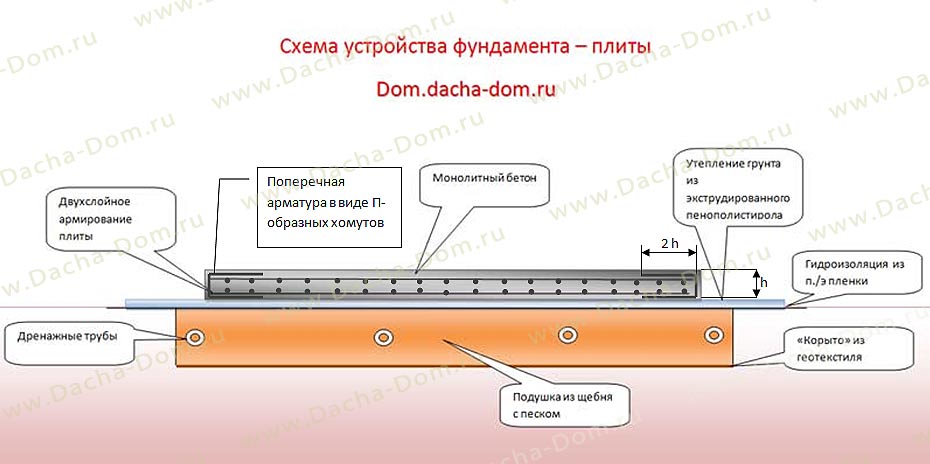

Фундамент-плита своими руками: пошаговая инструкция

Весь комплекс работ по обустройству плитного основания дома или хозяйственной постройки можно выполнить своими силами.

Подготовительный этап

Участок под фундамент очищается от мусора, деревьев и кустарников, после чего выполняется разметка будущего котлована. Важно следить, чтобы натянутые шнуры образовывали прямые углы. Для точности геометрии проверяют совпадение длин диагоналей размеченного прямоугольного участка.

На размеченном участке требуется вырыть котлован с учетом толщины песчано-щебеночной подушки, подбетонки, гидроизоляции и проектной величины заглубления плиты.

С пятна застройки требуется удалить слой плодородного грунта с растительностью, глубина котлована рассчитывается относительно подготовленной поверхности.

Дно котлована должно быть ровным и горизонтальным, грунт тщательно утрамбовывают. Технология строительства фундамента-плиты может предусматривать использование геотекстиля для создания барьера между грунтом и песчаной подушкой – в этом случае песок не заиливается и не вымывается при подъеме паводковых грунтовых вод. Полотна геотекстиля укладываются с нахлестом в 30 см и заходом на стенки котлована.

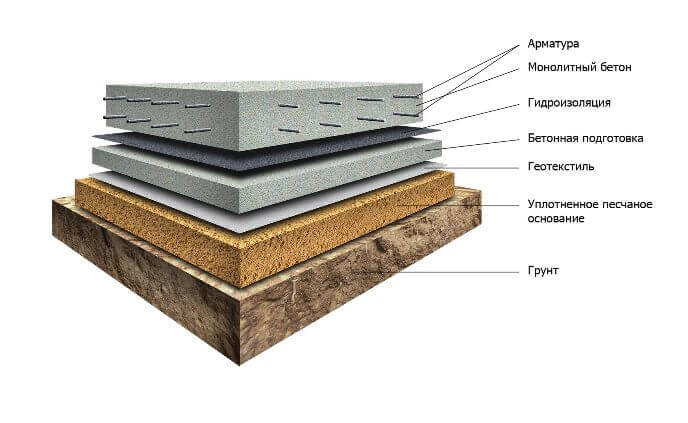

Обустройство подушки

На дно котлована равномерно насыпается песок слоем 100-120 мм. После чего смачивается водой и уплотняется при помощи виброплиты. Затем по тому же принципу насыпается и трамбуется следующий слой песка. Общая толщина подушки должна составлять не менее 200 мм.

Распространенные критичные ошибки: использование песка с примесью глины, выгрузка сразу всего объема песка в котлован с последующим разравниванием.

Песчаную подушку закрывают слоем гравия или щебня толщиной 120-150 мм. Можно предварительно уложить геотекстиль, чтобы слои не смешивались. Слой гравия необходим, чтобы исключить капиллярное подсасывание влаги из грунта.

На этапе обустройства подушки требуется проложить все коммуникации, которые будут выведены вертикально через толщу фундаментной плиты.

Гидроизоляция

На готовую подушку монтируется опалубка по контуру будущей плиты. Для жесткости снаружи опалубку подпирают распорками. Конструкция должна быть герметичной, чтобы влага не уходила из рабочей смеси при бетонировании.

Для надежной гидроизоляции фундамента рекомендуется выполнить бетонную подготовку – поверх утрамбованного щебня наливают тонкий слой бетона. Толщина слоя 50-70 мм, марка бетона М-100.

После высыхания подбетонки укладывается гидроизоляция из специальной полимерной профильной мембраны или двух-трех слоев рулонного битумного материала. Гидроизоляция должна заходить на стенки опалубки, края полотен склеиваются битумной мастикой или сплавляются, нагретые горелкой.

Утепление фундамента

В регионах с холодными зимами практикуется термоизоляция фундаментной плиты, если речь идет о строительстве жилого дома, где она будет служить основанием пола. Утеплитель под фундаментную плиту укладывается ровным слоем, если она запроектирована плоской. При обустройстве плиты с ребрами жесткости, направленными вниз. Из того же утеплителя формируются площадки в запроектированных местах.

Армирование

Монтаж арматурного каркаса начинают с нижней сетки. Чтобы соблюсти требуемый зазор в 30 мм от основания, стержни арматуры укладывают на специальные пластиковые подставки.

В первую очередь укладывают все продольные прутья. Затем к ним крепят поперечные при помощи проволочных скруток или пластиковых хомутов. Сварку не применяют – перегрев металла в точках крепления ослабляет конструкцию.

Чтобы второй ярус решетки расположить на требуемой высоте над нижней, используют подставки-«пауки» (они же «лягушки») по всей площади (2 штуки на квадратный метр) и П-образные краевые элементы.

Бетонные работы

Заливку монолитной плиты фундамента следует выполнить в течение одной смены, иначе невозможно добиться требуемой прочности конструкции. Требования к рабочей смеси:

• марка бетона М-300 (класс прочности В22,5);
• подвижность П3;
• коэффициент водостойкости W8 и более;
• класс морозоустойчивости F

Необходимо предусмотреть удобный подъезд для автомиксера, заранее позаботиться о бетононасосе или лотках для подачи рабочей смеси в опалубку.

Подаваемый в опалубку раствор необходимо сразу же равномерно распределять по всей плоскости. Для уплотнения бетона, ликвидации воздушных пузырей, не обойтись без глубинного вибратора. Поверхность разравнивают правилом или при помощи виброрейки.

Фундамент монолитную плиту следует закрыть полиэтиленовой пленкой для защиты от осадков, мусора и случайных повреждений. Спустя сутки в течение 5-7 дней требуется смачивать бетонную поверхность водой. Это предупредит пересыхание и растрескивание верхнего слоя плиты. Через 10-15 дней можно снять опалубку – бетон успеет набрать более 50% прочности. К возведению стен приступают не раньше, чем через месяц после заливки – бетон должен полностью созреть.

Зная, как делать фундамент плиту под дом, можно сэкономить немало средств на строительстве дачи или загородного дома, гаража. Чтобы фундаментное основание прослужило не одно десятилетие, важно строго соблюдать технологию работ и использовать качественные материалы.

Технология фундамента монолитная плита — видео

Типы дренажных систем

Для водоотведения применяются схемы различных типов, которые рекомендованы для определенных условий эксплуатации. Их выбор зависит от множества факторов, поэтому грамотней доверить разработку проекта специалистам.

Дренаж фундамента дома по типу можно разделить на три большие группы: кольцевой пристенный и пластовый. Для получения наибольшего эффекта их можно комбинировать и дополнять.

Устройство кольцевого дренажа

Эта система обеспечивает снижение общего уровня влажности почвы на территории, прилегающей к дому. Наиболее эффективна такая схема на песчаных грунтах. Дрены (дренажные трубы) укладываются по периметру здания на удалении 5 — 7 м. Такое расстояние укладки дренажа от фундамента не ослабляет грунт и охватывает значительную площадь.

Инструкция по укладке

1. Прокладку траншеи начинают в теплый сезон, когда атмосферные осадки незначительны. Намеченную трассу размечают и вырывают котлован расчетной глубины с вертикальными стенками. Эту операцию можно провести вручную или с применением экскаватора (обычно используются мини-модели).
2. Для полноценной работы системы необходим уклон (20 — 80 мм на каждый метр). Его можно проконтролировать при помощи нивелира или лазерной рулетки. Уклон обеспечивает естественное движение жидкости из самой верхней точки участка к приемному колодцу.
3. В углах траншеи в месте установки основного колодца формируются утолщения, в них будут вмонтированы ревизионные колодцы для периодической очистки трубопровода.
4. На дно траншеи подсыпается песок или гравий мелких фракций для облегчения прохода воды. Толщина слоя 15 – 20 см.
5. Сверху укладывается геотекстиль (специализированная мембранная ткань с односторонней проницаемостью). Ее центр совмещается с осью траншеи, а края укладываются на стенки котлована.
6. На песчаной подсыпке формируется подушка из щебня с углублениями под дрены. Ее толщина 30 см.
7. На подушку укладываются дренажные трубы, проводится заключительный контроль уровня уклона. Если используются жесткие трубы, на углах они соединяются двумя фитингами на 45 градусов, в гибких дренах перегиб должен быть максимально плавным.
8. Весь объем траншеи засыпается щебнем, сверху укладывается геотекстиль.
9. В подготовленные расширения монтируются ревизионные колодцы, их установка проводится на 10 — 15 см ниже уровня дренов для отстоя и фильтрации.
10. Если система установлена выше точки промерзания, что отличает дренаж мелкозаглубленного фундамента, проводится дополнительное утепление колодцев вспененными водонепроницаемыми материалами, керамзитом.
11. При организации правильного уклона на всей протяженности жидкость будет попадать в накопитель самотеком.

Дрены постепенно заиливаются, система теряет эффективность. Их необходимо периодически (раз в 2 — 3 года) очищать, пропуская воду под давлением.

Организация пристенной системы

Пристенный дренаж фундамента может формироваться на стадии строительства или для уже возведенного здания. Первый случай предпочтительней, поскольку сокращает затраты времени и средств. Работы могут быть произведены с применением строительной техники. Второй случай предусматривает исключительно ручной труд. Схема эффективна на глинистых грунтах для защиты от подтопления цокольных помещений и подвалов. Такой фундаментный дренаж — это недорогая защита строений от подтопления.

Укладка системы проводится в несколько этапов.

Для возводимых зданий пристенный дренаж формируется на стадии укладки фундамента.

Важно! Специалисты рекомендуют формировать систему дренажа на любых грунтах при высокой влажности. Со временем дно траншеи и песчаная подсыпка фундамента насыщаются илом и не пропускают поток. Они накапливают влагу, препятствуя ее самостоятельному выходу, что может привести к разрушению здания.

Пластовая схема

Плитный фундамент является самым дорогостоящим, но и надежным основанием для любого здания. Он распределяет вес постройки на всю поверхность грунта. Но, если под основанием уровень подземных вод достаточно высок, это чревато его разрушением.

Для отвода излишней влаги используют дренаж пластового типа. Он бывает нескольких видов и представляет собой одно или многослойную подушку, размещаемую непосредственно под плитой. Эта система фильтрации формируется из следующих составов:

• специализированный грунт, содержащий крупные поры для повышения степени водоотведения;
• геокомпозитные материалы, которые содержат синтетический геофильтр, полимерные плиты. Слои разделяются мембранными материалами с высокой пропускной способностью.

Подсыпка бывает:

• однослойной – формируется из щебня или гравия с фракцией до 20 мм;
• многослойной – состоит из 100 мм среднезернистого песка и 150 мм щебня. Материалы разделяет мембрана из геотекстиля.

По геометрическим параметрам рассматривается:

• сплошная подсыпка – материал располагается равномерно по всей площади. Размеры подсыпки должны превосходить параметры плиты. Толщина слоя более 300 мм;
• призматическая — формируется из двух материалов. Часть щебня заменяется песком. Полосы песка толщиной до 200 мм с шагом 6 — 8 м.

Подсыпку выполняют с некоторым уклоном для стимуляции отведения потоков из-под плиты в необходимом направлении. Отведенную воду задерживает дренаж вокруг фундамента и перенаправляет в отстойный накопитель.

Перед заливкой дренаж под фундаментной плитой изолируется при помощи рулонных материалов на основе смол или битума.

Заливка своими руками

1. Засыпается песчаная подушка толщиной 30 сантиметров.

   Песчаная подушка под ленточный фундамент служит для дренирования и выравнивания

2. Она проливается водой и уплотняется трамбовкой или вибротрамбовкой.

   Песчаная или галечная подушка под ленточный фундамент уплотняется вибротрамбовкой

3. Пилится обрезная доска на опалубку согласно необходимым размерам.
4. Монтируется опалубка высотой в будущий цоколь дома, ориентируясь по бечёвке. Её одинаковость по высоте тщательно выверяется гидроуровнем или лазерным нивелиром.

   Монтируется опалубка высотой в будущий цоколь дома, ориентируясь по бечёвке

5. Можно гидроизолировать опалубку полиэтиленовой плёнкой.

   Изоляция опалубки плёнкой делается, чтобы сохранить доски чистыми

6. Укладываем арматуру согласно расчёту.

   Арматура в бетоне — гарантия прочности фундамента, его спасения от растрескивания и сдвижек

7. Мешаем раствор согласно расчёту для выбранной марки цемента в миксере или вручную.

   Мешаем раствор согласно расчету для выбранной марки цемента в миксере и выливаем его в тачку

8. Заливаем его внутрь опалубки. Подмешиваем его там палкой или вибротрамбовкой, чтобы избежать незаполненных пустот и пузырьков воздуха. Это необходимо сделать за один день, иначе фундамент окажется непрочным из-за своей способности к быстрому «схватыванию» раствора.
9. Делаем продухи согласно расчёту. Для этого часто применяют обычные канализационные трубы подходящего диаметра.

   Для создания продухов при заливке применяют обычные канализационные трубы подходящего диаметра

10. Выравниваем мастерком поверхность заливки.

    Выравниваем мастерком поверхность заливки

11. Фундамент покрываем полиэтиленовой плёнкой. Под плёнкой его надо постоянно увлажнять.
12. Опалубку можно размонтировать через неделю. Но цемент наберёт свою предельную крепость только через месяц.

    Цемент наберёт свою предельную крепость только через месяц

13. Через месяц можно делать гидроизоляцию. Можно просто проложить рубероид внахлёст, а лучше продублировать его, промазав горячим битумом. Края рубероида надо подрезать, чтобы не свисали.

    Через месяц можно делать гидроизоляцию из битума и рубероида

14. Начинаем собирать на фундаменте дом из бревна.

    На готовом фундаменте начинаем монтировать дом

Видео: создание ленточного фундамента своими руками

Вы убедились, что собственноручная заливка фундамента — довольно простое по технологии, но сложное по времени и трудозатратам дело. Зато вы сэкономите много денег и получите удовлетворение от того, что справились!

Гидроизоляция

Рулонная гидроизоляция Монолитная плита, как правило, погружена в грунт, поэтому необходимо установить качественную гидроизоляцию. Для этого существует два вида материала на выбор: рулонный или обмазочный.

Первым делом на основе следует хорошо прибраться, удалить с нее всю пыль. Далее ее промазывают керосином. По желанию можно приобрести растворитель праймер, но он слишком густой консистенции и поэтому не очень хорошо схватывается с бетонной массой. Лучше всего перед работой его развести, тогда он станет лучше проникать вглубь бетона.

При выборе рулонного материала во время установки следует выходить за размеры основания примерно на 10 см. Подробнее о том, как гидроизолировать плитный фундамент, смотрите в этом видео:

Раскатывать материал следует с нахлестом, а края соприкосновения надлежит хорошо промазывать битумной мастикой. Во время раскатки следите за тем, чтобы не образовались волны.

Если на вашем участке присутствует высокий уровень подземных вод, то лучше всего рулонную гидроизоляцию укладывать в 2 слоя. Выкладывают ее поперек, а клеят уже неразбавленным праймером.

Виды расположения швов

Швы в монолите могут располагаться:

• вертикально;
• под углом;
• горизонтально.

Согласно требованиям СНиП сваи и колоны могут послойно заливаться только с образованием швов, расположенных горизонтально. Ленточные фундаменты допускают присутствие и вертикально направленных швов. В таком случае арматура, расположенная горизонтально, должна связывать углы здания.

Горизонтальные швы требуют установки вертикальной арматуры в обязательном порядке. На практике монолитные ленты заливаются горизонтально ориентированными слоями, так как создание отдельных монолитных блоков более трудоемко.
