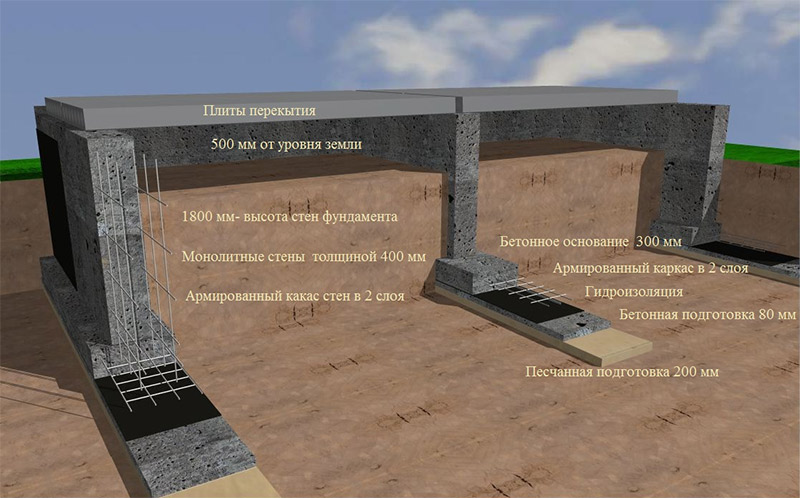

Плитный фундамент с цокольным этажом: технология обустройства

Особенности возведения плиточного фундамента

В основном плиточное основание возводится для сооружений с низкими полами. Для его сооружения не нужно выстраивать цокольные перекрытия и ростверки. Плиточный фундамент это не глубокое основание, которое сократит расходы на строительные материалы, приблизительно на 30%, а стоимость подвального помещения, примерно на 40%. Для того чтобы правильно залить плиту под фундамент необходимо соблюдать определенные правила. В основном из-за некачественного основания нарушается структура дома – перекосы, трещины, а также другие аварийные ситуации. Также, такие проблемы могут быть связаны с несоблюдением правил технологии строительства. Но с соблюдениеv всех правил и технологий строительства можно построить качественное, крепкое основание для любого типа сооружения.

Преимущества плиточного основания

• Небольшая стоимость и довольно простая укладка.
• Устанавливается всей плоскостью на грунт, поэтому имеет отличную несущую способность.
• Конструкция не деформируется, поэтому будущие стены здания не будут разрушаться и трескаться. При промерзании грунта, плиточное основание равномерно поднимается и опускается, что дает возможность не допустить деформацию фундамента.
• Плиточное основание имеет довольно ровную плоскость, что позволяет значительно сэкономить, отказавшись от дополнительной стяжки.
• Фундаментную плиту можно использовать для перекрытия цокольного этажа – такой способ будет менее затратным, чем приобретать готовые бетонные плиты для пола.
• Основание можно укладывать на любом типе грунта.

Такие существенные преимущества делают плиточное основание довольно популярным среди всех видов фундамента.

Производство фундамента с плитой

Основным материалом выступает бетон для фундаментной плиты, который должен иметь следующие показатели качества

• Водонепроницаемость не менее коэффициента W8.
• Прочность на уровне класса М300.
• Показатель подвижности П-3
• Коэффициент морозоустойчивости F-200.

Примечание. Территории с грунтовыми водами на высоком уровне требуют использования бетона, устойчивого к сульфатам.

Арматура фундаментной плиты выбирается с учетом неких особенностей заливки основания. Для традиционного вида плиты подходит арматура любого типа. Если планируется сварка с иными частями, то выбор нужно остановить на арматуре из стали класса А500С, диаметр которой не меньше 12 мм.

Полимерные битумные материалы применяют с целью гидроизоляции под фундаментную плиту. Продается материал в рулонах. Также на выбор покупателей предлагаются и другие гидроизоляционные материал обладающие хорошим набором характеристик. К примеру, не позволяют мерзнуть зимой, и плавиться от солнца летом.

Не забывайте также и про то, что для утепления фундаментной плиты используются различные утеплители. Раньше, популярностью пользовался пенопласт, в наше время применяют пенополистирол, обладающий отменными качествами теплоизоляции, долговечен и не гниет.

Для того чтобы залить низкозаглубленную фундаментную плиту своими руками необходимо запастись всеми необходимыми инструментами. Вам понадобится: бетонный раствор, рейки для его выравнивания, арматура, опалубная доска, строительный уровень, молоток, джут для разметки участка, совковые и штыковые лопаты, ножовка, топор, крючки и проволока. Возьмите в аренду бетономешалку, а также технику для копания котлована.

Для того чтобы все работы по заливке фундамента прошли качественно, сделайте точные расчёты территории и нагрузку на основание. Определите риски деформаций, усадки и крена основания под дом. Далее вам нужно вырыть котлован и настелить дно геотекстилем под фундаментную плиту, дабы избежать перемешивания подушки из песка и щебенки с землей. Следующий этап – засыпка подушки из гравия и песка послойно. Каждый засыпанный слой фундаментной плиты необходимо утрамбовать виброплитой и провести коммуникационные системы при использовании шведского основания. По завершению подготовительных работ заливают раствор бетона.

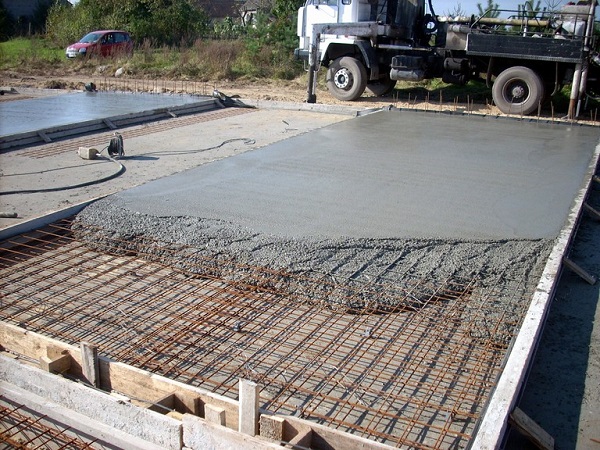

Примечание. Бетон заливают весь и сразу, а затем обрабатывают виброплитой глубинного вида, дабы избежать образования слоев и пустот внутри.

Залитая фундаментная плита созревает в течение месяца, и набирает своей прочности за период который, зависит от температуры окружающей среды. В процессе высыхания бетонного основания нужно орошать его водой, особенно это нужно делать, когда на улице стоит жара. К тому же, фундамент необходимо покрыть полиэтиленовой пленкой, дабы на него не попадал дождь, разный мусор и грязь.

Расходные материалы и необходимый инструментарий

При выборе бетона следует руководствоваться особенностями климатической зоны и характеристиками грунта. По практике применения специалисты правильно рекомендуют делать акцент на следующие факторы:

• водонепроницаемость бетона – не ниже W6;
• маркировка бетонного раствора и его класс прочности – не ниже М-250 (В20);
• подвижность – оптимальный показатель П3;
• стойкость перед морозом – в зависимости от климатической зоны (для средней полосы – не ниже F 150).

Рытье котлована удобнее всего проводить экскаватором

Необходимый для работы инструмент и приспособления:

• экскаватор – для копки котлована;
• бетоносмеситель – для поддержания раствора в рабочем состоянии и последующей его выгрузки;
• деревянные обрезки досок или строительное правило;
• молоток и гвозди;
• гидроуровень (строительный уровень);
• совковую и штыковую лопаты;
• проволоку и крючок для вязки арматурного каркаса;
• опалубочные плиты.

Особенности проектирования плитного фундамента

Проектирование плит существенно отличается от методов разработки других видов фундаментов. Здесь инженеры также учитывают все основные параметры грунта и все нагрузки (массу конструкций, эксплуатационный вес, снеговое давление). СП  никто не отменял.

Однако плитный фундамент необходимо рассматривать как единую, совместно работающую конструкцию «плита-надфундаментная часть». Поэтому в данном случае отдельное внимание уделяется детальному изучению конкретных узлов здания и несущей конструкции в целом, создаются и просчитываются чертежи дома с указанием эпюр распределения нагрузок, их направления.

Вся проблема заключается в сложности грамотного моделирования изгибающих нагрузок, возможных кренов, которые плита испытывает, и, соответственно, рассчитать её толщину, конфигурацию, потребность в армировании, в том числе и локальном. Наиболее эффективно конструирование фундаментных плит выполняется с применением специальных вычислительных комплексов, которые выдают очень подробные рабочие чертежи. Именно поэтому мы рекомендуем заказать расчёт фундаментной плиты в профильной организации, стоимость такой работы будет составлять от 5 до 10 тысяч рублей.

Наибольшее распространение получили плиты толщиной от 20 до 40 см, при этом очень интересна одна деталь: большинство расчётов показывает, что для одного и того же дома можно использовать различную толщину плиты, если правильно манипулировать процентом армирования.

Например, сплошной фундамент для какого-то абстрактного здания. При 20 сантиметрах — необходимо производить локальное «доармирование» особо нагруженных зон и не ошибиться в расчётах, при 25 сантиметрах — каркас можно вязать равномерно, особо не рискуя. А вот 30-сантиметровая плита, если сравнивать с конструкцией в 25 см, сэкономить на арматуре не позволит, зато бетона на неё пойдёт намного больше.

Исключительно грамотный расчёт позволяет лить плиты даже толщиной 15–18 см.

Заметим, что значительно усилить сопротивляемость плиты продавливанию, при этом снизить её общую толщину (читай материалоемкость) можно, делая локальные утолщения фундамента в зоне углов, стыка несущих стен, по всему периметру, под колонами. Такие усиленные плиты часто называют «американскими», в сечении они выглядят, как призма.

Плитный фундамент по площади не может быть меньше дома, должны учитываться все консольные участки. Например, если здание будет облицовываться кирпичом или другими тяжёлыми материалами, то плиту необходимо закладывать больших размеров, чтобы обеспечить опорную площадь для облицовки.

Заключение

И напоследок остаётся уяснить, как утеплить фундамент цокольного этажа. Так как плита, в данном случае, закладывается ниже уровня промерзания грунта, под её подошвой никакого утепления не предусматривается.

Если это необходимо, его осуществляют изнутри, при монтаже напольного покрытия – или же предусматривают в помещениях систему тёплого пола. Что касается стен, то их утепление выполняется снаружи, плитным пенополистиролом, поверх вертикальной гидроизоляции, которая так же может быть выполнена наплавляемым способом.

Проектирование плитных оснований

Если вы не имеете высшего образования по специальности «Промышленное и гражданское строительство», и никогда не сталкивались со строительными расчетами, данное проектирование стоит доверить профессиональным конструкторам. Дело в том, что для правильности расчетов надежности монолитного фундамента необходимо произвести геологические изыскания, оценив несущую способность грунта в данной местности, а также его водонасыщенность.

По расчетам, нагрузка на грунт, создаваемая тяжестью здания не должна быть выше способности грунта выдерживать эту самую нагрузку. Чтобы проверить это, необходимо просчитать вес всех материалов, из которых будет возводиться дом, а также учесть ветровые, снеговые и прочие нагрузки. Суммировав все веса конструкции, и разделив полученный результат на площадь опоры, можно получить показатель удельного давления. Расчетный показатель не должен превышать нормативный (отыскать его можно в СП «Основания зданий и сооружений»).

Если расчетные данные превысят рекомендуемые, возможно придется провести изменения, в частности:

• расширить площадь опорной конструкции;
• снизить массу будущего здания, убрав один из этажей или заменив стены из кирпича на более легкие строительные пеноблоки;
• заменить монолитную плиту другим видом строительной опоры, например, свайным.

Обратите внимание! По стандарту толщина монолитной плиты может варьироваться в пределах 15-35 см. Более точную толщину рассчитывает конструктор, в зависимости от исходных данных и проведенных расчетов.

Пол на монолитной плите фундамента

Благодаря высокой прочности монолитной основы, пол можно устанавливать на фундамент в любом виде с использованием стяжки на плите для придания ровности. На таком основании можно ставить без дополнительной подготовки:

• камины любой сложности;
• котлы для системы отопления;
• различные перегородки.

При всех этих плюсах бетонная основа очень холодная, поэтому перед тем, как установить пол следует проводить утеплительные работы.

Для того, чтобы поверхность фундамента не издавала сырость и холод, в обязательном порядке укладывается теплоизоляционный пирог. В качестве начинки такого утеплителя хорошо подойдет пенополистирол экструдированного типа.

Его лучше всего укладывать в промежутке между плитой фундамента и черновой стяжкой пола. Иногда его можно использовать между подвальным помещением и первым этажом.

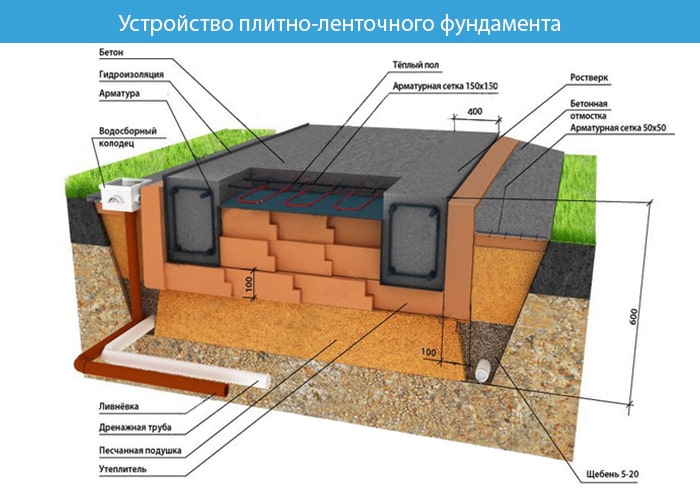

Фундамент в виде железобетонный плиты

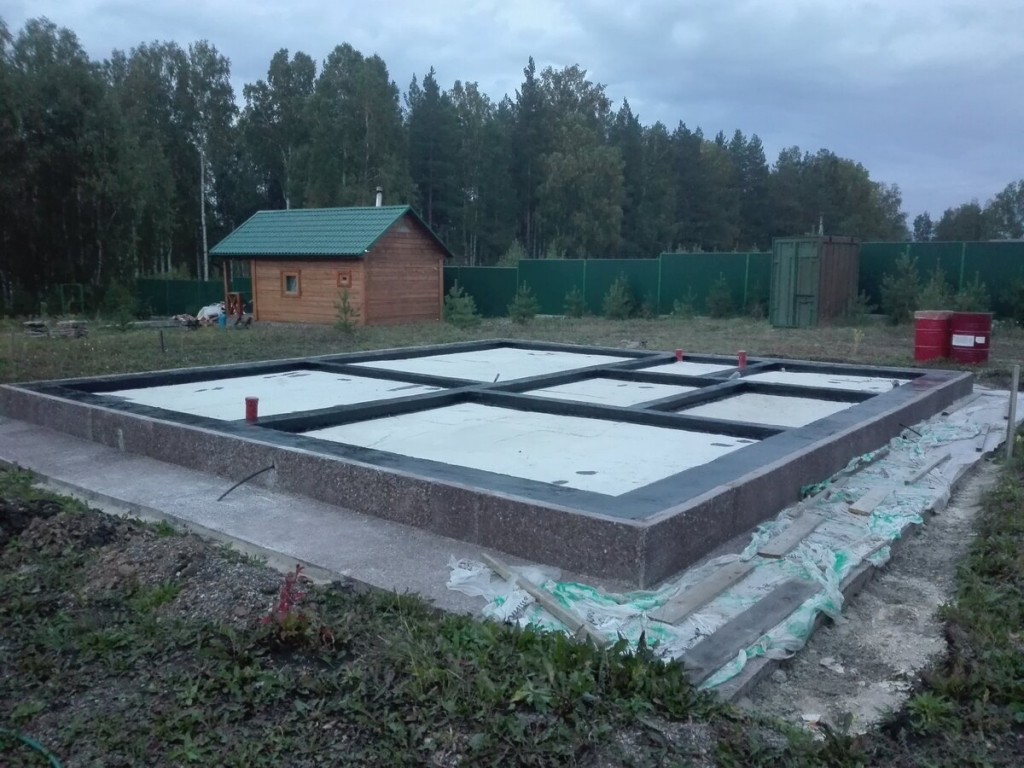

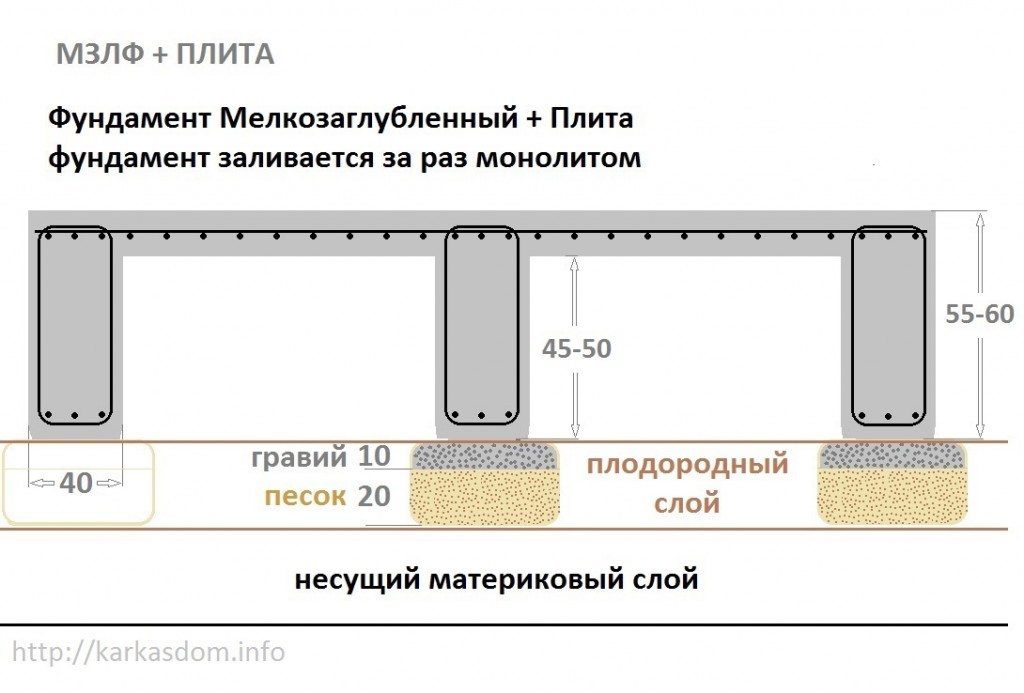

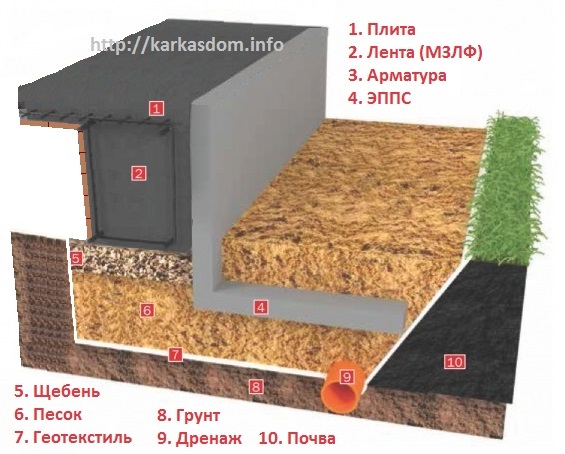

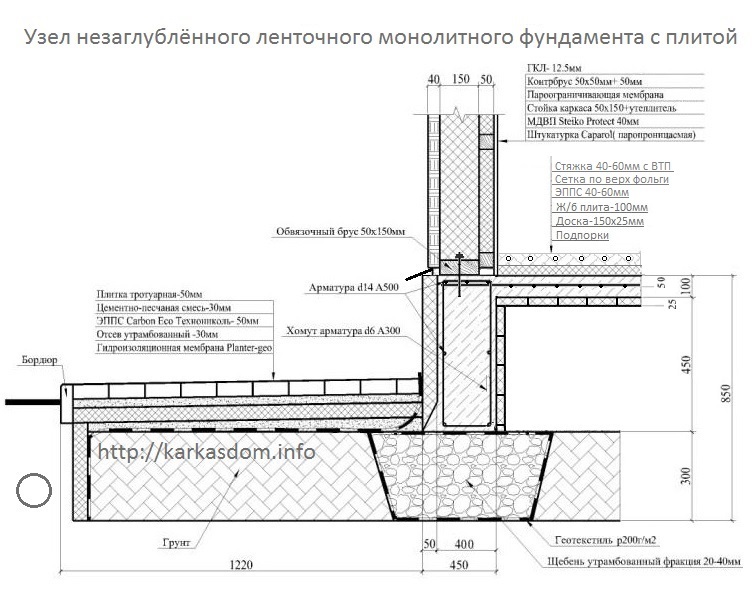

Как залить плиту на ленточный фундамент — делаем «перевернутую чашу»

В малоэтажном строительстве существует несколько внешне схожих конструкций, изготавливаемых по разной технологии. Например, плиту можно залить на ленточный фундамент одновременно с ним или после отвердевания ленты на несъемную палубу. Еще одним вариантом являются полы по грунту. В первом случае получается перевернутая чашеобразная плита, во втором варианте плавающая стяжка, не связанная с фундаментом и стенами. Все нюансы этих конструкций будут рассмотрены ниже.

Полы по грунту

В отличие от плитного фундамента «перевернутая чаша», МЗЛФ с полом по грунту имеет меньшую толщину (в пределах 20 см). Пол по грунту представляет собой плавающую стяжку, которая отделяется от ограждающих конструкций демпферной лентой по всему периметру.

Она не нагружает силовые конструкции здания, несет исключительно нагрузки от мебели и перегородок нижнего этажа. Технология плиты позволяет распределять нагрузки на все балки ленточного фундамента, имеет больший эксплуатационный ресурс.

Засыпка внутри фундаментной ленты

В своде правил для строительства СП 31-105 указано минимальное количество слоев для пола по грунту:

• подстилающий слой из нерудного материала (крупный песок либо мелкий щебень фракции 5/10 мм) толщиной от 10 см;
• 0,15 мм полиэтиленовая пленка для сохранения воды в бетоне при заливке и гидроизоляции подошвы;
• плита 5 см минимум из бетона марки В 12,5.

При проектировании и изготовлении необходимо учесть СП для полов, приложения СНиП

Щебень применяют при высоком УГВ, если разрыв уровней грунтовых вод/пола гарантированно больше 50 см (вода не поднимается в отдельные сезоны вплотную к конструкции), достаточно уплотненного виброплитой песчаного слоя. Качество трамбовки определяют визуально – на песке не должны оставаться следы обуви.

Нужен ли полам утеплитель

При изготовлении пола по грунту в ленточном фундаменте рекомендуется следующий слой теплоизолятора:

• 10 см ПСБ-С минимально при газовом отоплении жилища (соответствует теплопотерям в пределах 6 Вт/м²;
• 15 см этого же материала для снижения теплопотерь до 4 Вт/м².

При использовании теплого пола в качестве основного обогрева здания теплопотери составят 7 Вт/м2 при 15 см слое пенополистирола, 10 Вт/м2 при 10 см слое утеплителя. Техническая полиэтиленовая пленка 0,15 мм укладывается под слой теплоизолятора. В качестве демпфера по периметру стен лучше применять Изолон толщиной от 8 мм.

Армировать или нет

Пол по грунту плавающего типа не является абсолютно жесткой горизонтальной диафрагмой. Поэтому, в отличие от плиты, прогибается под массивными перегородками. Причем, осадка будет неравномерной по умолчанию, так как перегородка обычно смещена относительно центра.

Например, при армировании сеткой с ячейкой 20 х 20 см из проволоки Вр 5 при нагрузках 250 кг на квадрат поверхности расчетный изгиб составляет 4 – 5 мм. Для перегородок это не страшно, однако без армирования величина деформаций превысит предельно допустимую, что грозит разрушением перегородки и плиты.

Заливка пола по грунту позволяет получить характеристики конструкции, аналогичные заводским плитам ПК.

Таким образом, все приведенные технологии можно выполнить для получения необходимого комфорта проживания. Для максимального ресурса лучше применять комплекс мероприятий по снижению сил пучения и гидроизоляции всех бетонных конструкций.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

Плитный фундамент — технология работ

Строительство домов на участках со сложными грунтами сопряжено с определенными трудностями. Ни ленты (ленточные фундаменты ), ни сваи (свайный фундамент ) не могут обеспечить устойчивость строениям, если на строительной площадке наблюдается сезонное вспучивание грунтов.

Постепенно опоры из глубины земли вытесняются наверх, что приводит к перекашиванию и разрушению надземной части постройки.

Наиболее надежным в таких случаях является плитный фундамент: технология его возведения достаточно проста,что позволяет использовать данную конструкцию в частном строительстве (о плюсах и минусах плитного фундамента ).

Непосредственное строительство монолитного основания

Этап I. Подготовка участка

Подготовительные работы при строительстве монолитного фундамента начинают с очистки поверхности строительного участка. С него удаляют всё лишнее, в том числе и дёрн, на котором располагается травяной покров. После этого можно провести разметку будущего котлована. Разметку целесообразно начинать с той стены, которая будет параллельной к ограде.

Для разметки будет необходим шнур, который не растягивается, несколько колышков. Если под руками нет специальных геодезических инструментов, применяемых для разметки, то её можно выполнить самостоятельно. Надо заранее подготовить несколько отрезков шнура, их длина должна равняться длине стены и припуску для закрепления его на колышке.

После того как с помощью шнура и вбитых в землю колышков обозначена первая стена, необходимо к одному из концов нужно привязать тот отрезок шнура, который обозначит вторую стену. Для образования между ними, застройщик должен решить Теорему Пифагора, это позволит узнать длину диагонали между стенами.

Перемещая шнуры необходимо построить прямоугольный треугольник. Как только он будет выстроен, можно приступать к разметке оставшихся стен. Результатом станет прямоугольник, который обозначает местоположение будущего фундамента. Проверить качество разметки можно достаточно просто. Надо промерить диагонали, если все размечено правильно, то их размеры совпадут.

Этап II. Рытье котлована

Этап II. Рытье котлована

Это определяет качество возводимого фундамента. Если учесть, что глубина котлована лежит в пределах 1 метра, то за застройщиком остаётся выбор, копать его вручную или пригласить спецтехнику. В любом случае после того как из котлована удалён основной объём грунта необходимо дно разровнять и по мере обнаружения удалить из него все лишнее.

После того как котлован готов, необходимо устроить подушку, как уже отмечалось выше, она может быть из песка или мелкого щебня. Высота подушки составляет до 300 мм, после трамбования.

Засыпка песчаной подушки

Кстати, перед тем как начать засыпать песок, на дно котлована желательно уложить геотекстиль, он будет препятствовать проникновению песка в поверхность грунта. Для этой операции целесообразно применить специальный вибрационный трамбовщик.

По мере уплотнения песка необходимо постоянно подсыпать свежий песок и продолжать его трамбовать, до достижения нужной высоты подушки. Поверхность подушки должна располагаться в горизонтальной плоскости.

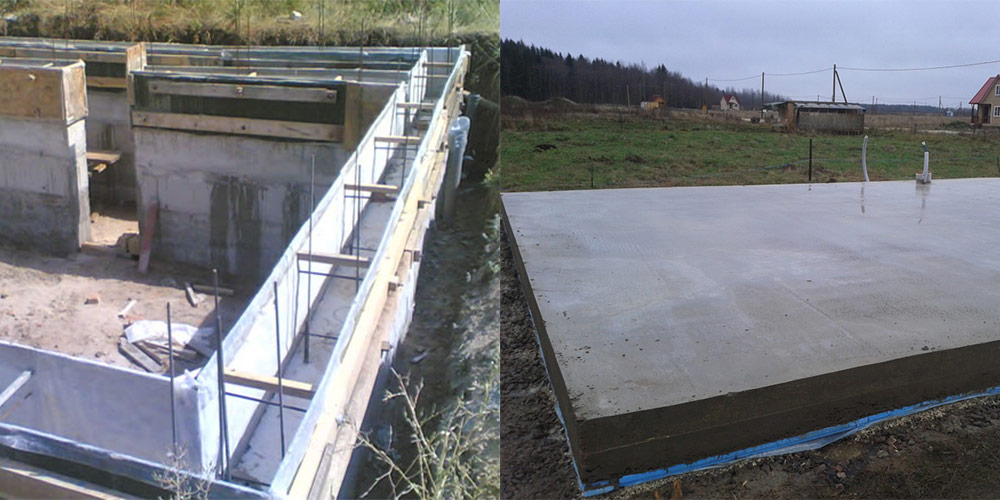

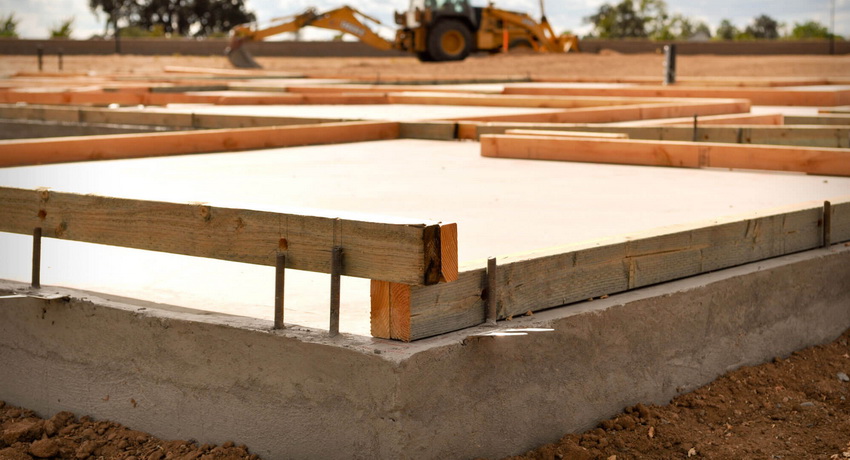

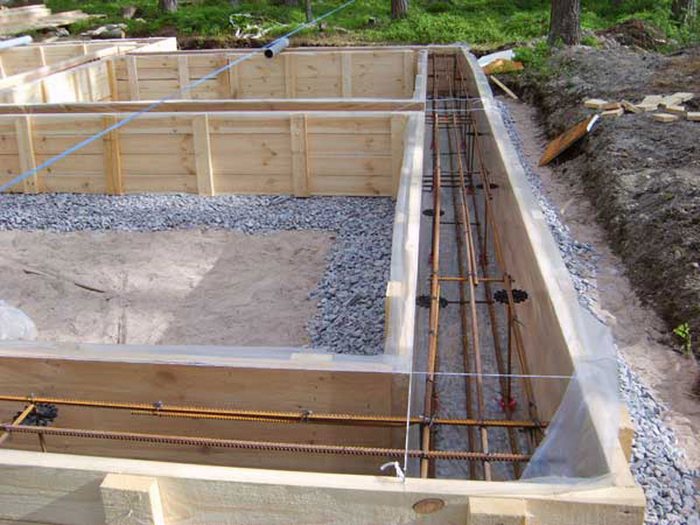

Этап III. Монтаж опалубки

Любые работы связанные с изготовлением конструкций из железобетона, так или иначе, связаны с обустройством опалубки. Самая простая опалубка – это сбитые из досок деревянные щиты. Доски крепятся к вертикальным брускам.

Эти щиты должны быть установлены вертикально и закрепляются с помощью деревянных раскосов, упирающихся в колышек, вбитый в грунт. Шаг между ними составляет порядка 1 метра. Но практика показывает, что чем чаще они вбиты в землю, тем опалубка будет прочнее.

Этап IV. Утепление и гидроизоляция

Этап IV. Утепление и гидроизоляция

Полноценный монолитный фундамент целесообразно защитить от влаги и обеспечить его теплоизоляцию. Для достижения гидроизоляции применяют обыкновенный рубероид, который укладывается в два слоя или на поверхность подушки, если сооружается простой монолит, или укладывается перед заливкой на слой промежуточного бетона.

Теплоизоляция фундамента, если таковая нужна, сооружается из пенополистирола. Слой утеплителя укладывается перед слоем бетона и сверху на него укладывается полиэтиленовая плёнка.

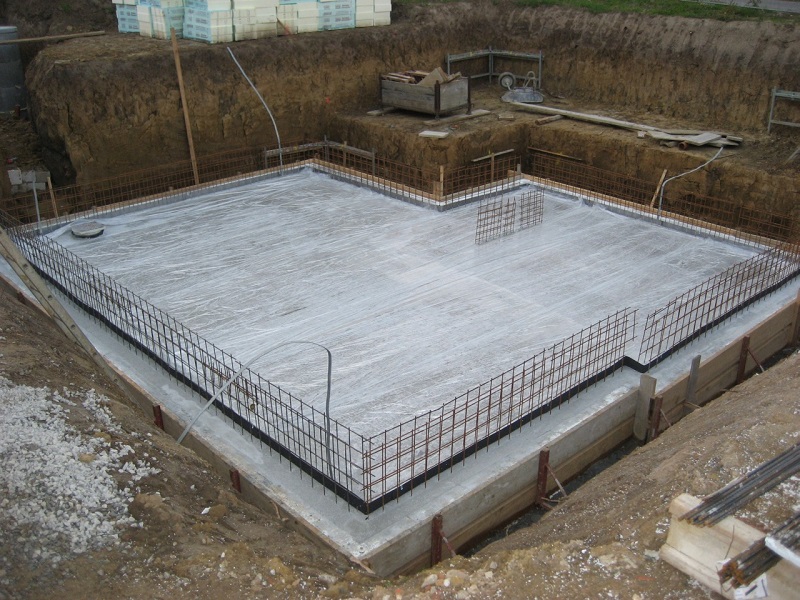

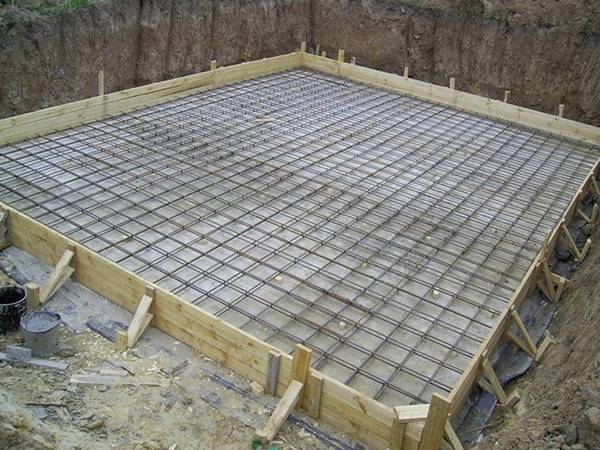

Этап V. Армирование

Этап V. Армирование

Арматурная конструкция изготавливается на песчаной подушке. Она состоит из двух поясов. Для армирования, может, применена арматурная сетка, но это касается только фундаментов для небольших сооружений, например, баня.

Для сооружения полноценного фундамента целесообразно применять рифлёную арматуру диаметром от 10 мм и больше.

Для вертикальных стержней допустимо применять гладкую арматуру диаметром от 8 мм. Надо помнить, чем тяжелее здание, тем больше диаметр арматурных прутков.

Вертикальная арматура вбивается с шагом 200–300 мм, по всей заливаемой бетоном площади. Нижний слой арматуры должен быть расположен на расстоянии порядка 50 мм от поверхности подушки, а верхний на расстоянии 50 мм от поверхности фундамента. Арматура соединяется между собой вязальной проволокой или пластиковыми хомутами.

Этап VI. Заливка фундамента

Этап VI. Заливка фундамента

Заливка фундамента, по сути это финишная операция, и опыт подсказывает, что для её проведения целесообразно бетон заказывать на ближайшем заводе и доставлять его с помощью миксера. Таким образом, можно будет, проводит заливку из нескольких точек, да и разравнивать его будет значительно , надо всегда помнить о том, что заливаемый бетон необходимо уплотнять. Для этого можно применять специальные вибраторы погружной или поверхностный.

Заливка плиты на ленточный фундамент — Вот Мастак — сайт для мастеров

Ленточный фундамент является одним из самых старых типов основания.

Изначально он строился из натурального камня, позже использовался кирпич, прошедший обжиг в условиях повышенных температур.

С появлением бетона популярность ленточного фундамента резко выросла, поскольку монолитная отливка продемонстрировала чрезвычайно высокие эксплуатационные качества, а скорость и простота возведения существенно опередили все альтернативные варианты.

Ленточные основания оказались способными к взаимодействию с другими конструкциями фундамента, образуя комбинированные типы опорных систем.

Плитный фундамент своими руками — видео

Обустройство плитного фундамента — процесс сложный, требующий не только теоретических знаний, но и опыта. Для того, чтобы вы могли составить более полное представление о наиболее важных моментах строительства, посмотрите приведенные видео материалы, в которых детально поясняются наиболее важные аспекты разных этапов возведения плитного основания.

Разметка участка под строительство плитного фундамента

Рытье котлована под плитный фундамент

Создание уплотняющей подушки

Делаем опалубку

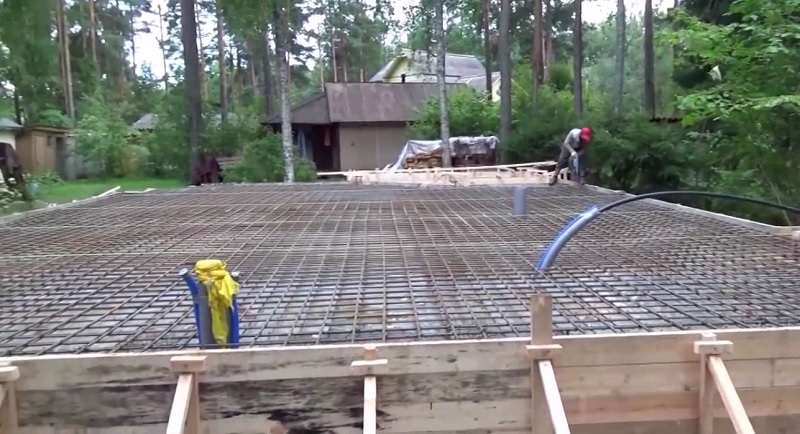

Армирование плитного фундамента

Заливка монолитной плиты бетоном

Объяснение важных моментов строительства плитного фундамента

Варианты обустройства пола

Вариантов создания пола на монолитной плите много. Основной задачей считается утеплить плиту, обеспечить качественный микроклимат внутри дома.

Большинство специалистов считают оптимальным состав пирога пола из следующих слоев:

• Слой песка.
• «Тощая» стяжка 5 см.
• Слой утеплителя (пеноплекс 5 см).
• Бетонная стяжка, дающая прочность (5-7 см).
• Выравнивающая стяжка (2-3 см, готовые составы).
• Финальное (чистовое) покрытие.

При этом, если плита достаточно утеплена снизу, можно использовать более простые способы. Например, «плавающий» пол, состоящий из слоя песчаной засыпки (как вариант, можно использовать мелкий керамзит, дающий дополнительное утепление) и установленных поверх листовых материалов (ДСП, фанера, МДФ и т.п.).

Слой засыпки тщательно выравнивается по плоскости и горизонтали, на него укладывается черновой пол из листовых материалов, затем устанавливается финишное покрытие.

Существуют и другие варианты обустройства пола, но все они представляют собой различные комбинации укладки слоев засыпки, утеплителя, выравнивающей стяжки. Принципиального различия или значимого преимущества они не имеют, обладая приблизительно равными эксплуатационными качествами.

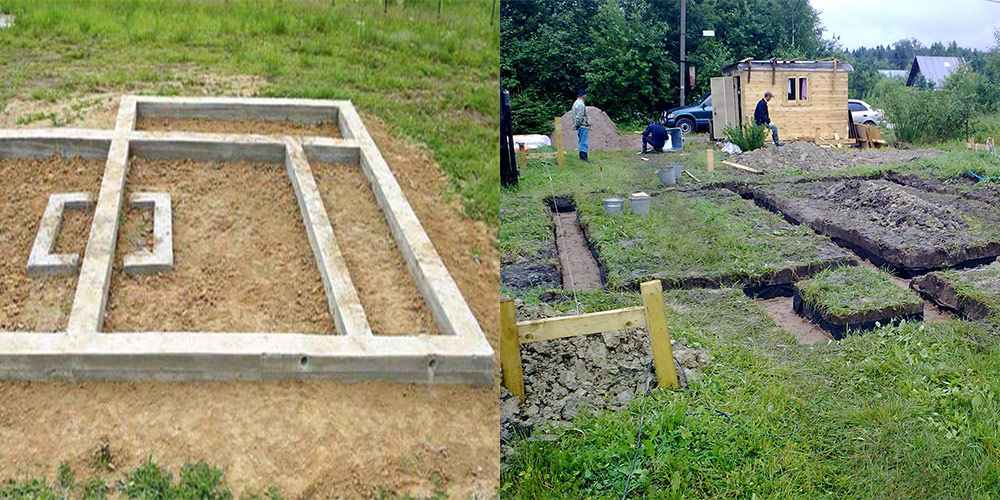

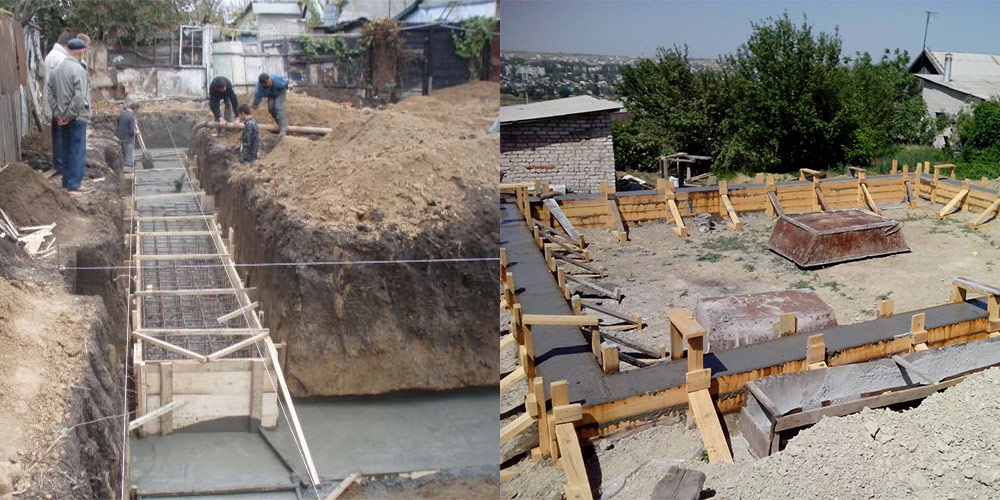

Сооружение мелкозаглубленных фундаментов

Для строительства одноэтажных зданий целесообразно использовать ленточный фундамент с минимальной глубиной заложения. Такой тип основания отличается простотой сооружения и требует меньших затрат на материалы. Мелкозаглубленные ленточные фундаменты не подвержены негативному воздействию при сезонном вспучивании грунта и сохраняют свою целостность благодаря армированному горизонтальному контуру.

Рекомендуем посмотреть видео о том, как правильно соорудить мелкозаглубленное основание своими руками.

Какой должна быть глубина заложения основания? Она зависит от вида построек и составляет:

• для легких нежилых сооружений – 30-50 см;
• для одноэтажных зданий из бруса или пенобетона – 60-70 см.

Мелкозаглубленные ленточные фундаменты возводят на подушке из послойно утрамбованного песка, высота которой около 20 см. Она обеспечивает равномерное распределение нагрузок и предотвращает деформацию основания. Высота ленточного фундамента над поверхностью земли не должна быть больше его глубины.

Нельзя использовать мелкозаглубленный ленточный фундамент при строительстве на илистых и торфяных грунтах.

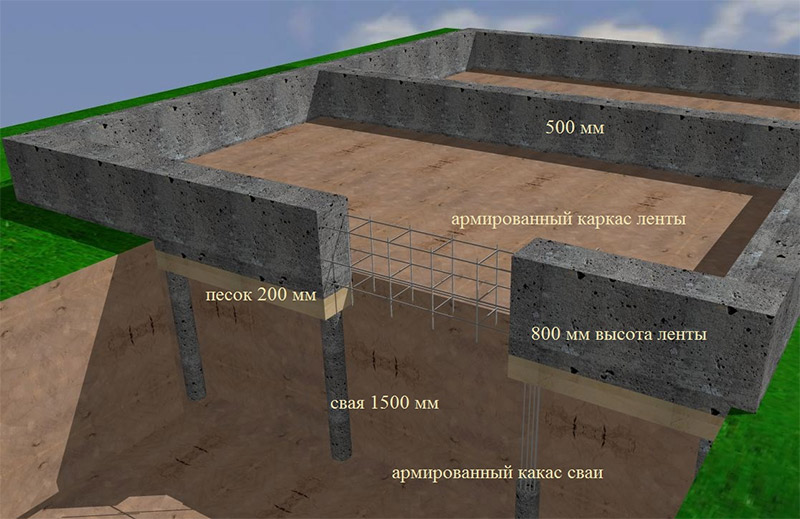

Лента

Ленточный фундамент – это заглубленная железобетонная конструкция, которую прокладывают под внешними и несущими стенами здания. Ширина, высота и степень заглубленности может быть разной. От этих показателей зависит прочность, устойчивость и надежность фундамента.

Плюсы и минусы

Ленточный фундамент считается универсальным. Он подходит для строительства на разных грунтах и для различных архитектурных сооружений.

Он имеет следующие преимущества:

• высокая скорость возведения;
• возможность построить основание дома без привлечения строительной спецтехники;
• экономичность (за счет того, что основание прокладывается только под стенами, а не под всем зданием);
• возможность построить цокольный этаж или подвал;
• высокая прочность (массивная лента может стать надежной опорой для трехэтажного дома из кирпича).

Есть у этого варианта фундамента и свои недостатки:

• для строительства на торфяных и просадочных грунтах такой вариант не подходит;
• требуются точные предварительные расчеты.

Область и условия применения

Данный вариант основания подходит для строительства зданий из любых материалов высотой до 3 этажей. Причем строить с его применением можно практически при любых условиях участка. Ленты используются на площадках с выраженным рельефом, с преобладанием скальных пород, с высоким залеганием подземных течений и повышенной пучинистости грунта.

Согласно нормам, заложенным в СНИП, классические ленточные фундаменты могут без ограничений применяться на крупннообломных и скальных грунтах. При возведении зданий на других, менее устойчивых грунтах нужны тщательные расчеты, иногда требуется усиление конструкции.

На биогенных грунтах возведение ленточного основания считается нерациональным. Однако даже в этих случаях оно применяется. Но нужны определенные подготовительные работы – усиление грунта насыпным способом, замена слабых грунтов плотными сыпучими материалами, установка под лентой свай.

Порядок монтажа основания

Первый этап. Подготовьте строительную площадку. Разметьте будущее основание, снимите требуемый слой грунта и выровняйте площадку. Заливка фундамента должна быть выполнена на одном уровне, помните об этом.

При выборе необходимой глубины котлована учитывайте, будете ли вы делать мелкозаглубленну ю либо заглубленную конструкцию. В случае с заглубленной плитой нужно будет рыть на большую глубину и очень качественно уплотнять грунт, что приведет к увеличению объема земляных работ. Зато на залубленном фундаменте можно строить любые здания. В случае же с мелкозаглубленны м фундаментом в среднем снимают 40-60 см грунта.

Размеры ямы подбирайте такие, чтобы по каждой своей стороне котлован примерно на 2-3 м превышал ширину будущего фундамента. В случае с монолитным фундаментом нет необходимости рыть яму ниже точки промерзания почвы.

Второй этап. Установите опалубку. Для ее изготовления подойдут обыкновенные крепкие доски. При желании можете купить современные материалы для опалубки. Разницы никакой, зато первый вариант поможет вам существенно сэкономить. Главное, чтобы доски выдержали давление бетона.

Третий этап. Установите дренажную систему. Выройте на дне основной ямы несколько поперечных траншей и укройте их дно геотекстилем. Сверху геотекстиля проложите пластиковые трубы. Засыпьте трубы щебенкой и уложите сверху щебня второй слой геотекстиля.

Четвертый этап. Засыпьте дно котлована песчано-гравийно й смесью. Вместо гравия отлично подойдет и щебенка. Благодаря такой предварительной засыпке будет обеспечено равномерное распределение нагрузок, создаваемых плитой и стоящим на ней зданием. Щебенка же защитит песок от вымывания.

Пятый этап. Равномерно распределите засыпку из предыдущего шага по поверхности котлована и качественно поспособствует увеличению надежности и срока службы засыпки.

Шестой этап. Залейте засыпку примерно 5-сантиметровым слоем цементно-песчано й стяжки. На высохшую стяжку уложите рубероид или другой гидроизоляционны й материал, к примеру, подходящую мастику. Поверх гидроизоляции залейте еще один 5-сантиметровый слой стяжки. В результате влагоизоляция будет надежно защищена от любого рода повреждений.

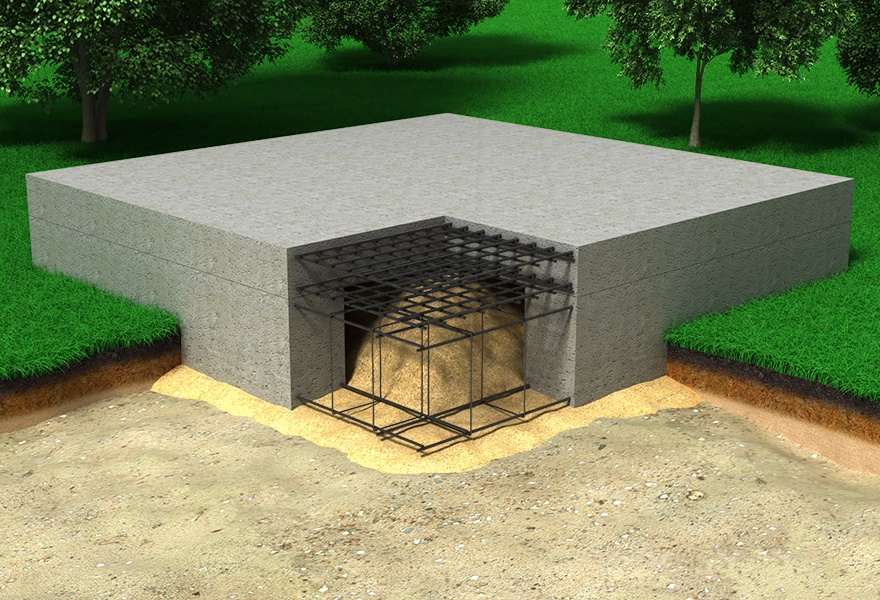

Некоторые технические особенности плитного монолитного фундамента.

Монолитная плита-фундамент укладывается на предварительно подготовленное основание – утрамбованную подушку из песка и гравия. Толщина песчаной подушки – от 20 см и более. После того, как подушка-основание подготовлена, необходимо приступать к гидроизоляции.

Следующий этап – изготовление арматурного каркаса фундамента, который должен состоять из двух сеток (верхней и нижней). Важно учитывать, что сетки каркаса должны быть связаны между собой. Для изготовления арматурного каркаса монолитного фундамента можно использовать арматуру, с поперечным сечением (другими словами – ребристую) диаметром 12-16 мм.

Важно понимать, что требования к армированию у монолитного фундамента существенно отличаются и на порядок более высокие, чем у ленточного. Если ленточный испытывает нагрузку на изгиб только вдоль, то у монолитного подобные нагрузки появляются как в продольном, так и в поперечном направлении. Объяснить это легко: ширина ленточного фундамента меньше его высоты.

Более того, в монолитном фундаменте могут также возникать скручивающие нагрузки. Поэтому армирующий каркас в этом типе фундамента должен быть полностью изготовлен именно из ребристой арматуры, у которой обеспечивается лучшее сцепление с бетоном, как результат – более высокие прочностные показатели.

Прутья арматуры необходимо устанавливать на расстоянии 20-40 см друг от друга. Если взять средний показатель и закладывать арматуру в фундамент с шагом в 30 см, то несложно посчитать, что на 1 кв.м уйдет: 3 раза по 1 метру арматуры вдоль, столько же поперек на каждый пояс жесткости (а их, как мы помним – два), сюда же стоит добавить по 2 метра арматуры для соединения поясов жесткости между собой – в итоге 14 метров арматуры.

Как видим, на изготовление монолитного фундамента расход арматуры существенно больше. Чем для других типов обустройства фундамента. Аналогично можно сказать и про расход бетона, что позволяет сделать вывод о том, что себестоимость строительства фундамента-плиты на порядок выше, чем любого другого типа фундамента.

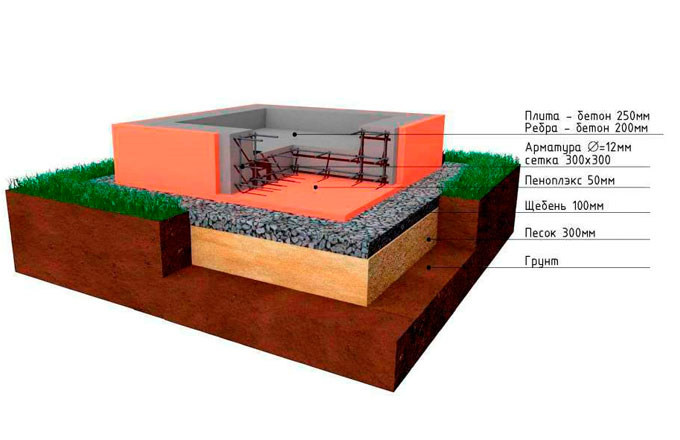

Монолитный фундамент может быть гладким или же с ребрами жесткости, которые чаще всего делают на нижней стороне плиты. Это позволяет сделать плиту в целом более устойчивой к различного рода нагрузкам и деформациям, а также создает существенную преграду на пути ее горизонтального смещения. Верхняя сторона монолитной плиты-фундамента остается гладкой и вполне может служить полом для подвала или же цокольного этажа будущего дома. В случае строительства дома без подвала или цокольного этажа использование монолитного плитного фундамента считается нецелесообразным, нерациональным.

В зависимости от вида почвы на строительном участке и ее особенностей монолитный фундамент может быть мелко- или глубоко заглубленным. Для обустройства заглубленного монолитного фундамента необходимо вырыть котлован, что само собой подразумевает выполнение гораздо большего объема работ. Преимуществом такого решения можно назвать тот факт, что в результате такой фундамент способен обеспечивать максимальные показатели несущей способности и способен выдерживать даже самые тяжелые здания.

В индивидуальном строительстве применение заглубленного монолитного плитного фундамента — редкость, так как нет необходимости в столь высоких показателях несущей способности, ни к чему извлекать большое количество грунта (рыть котлован). Если и нужно увеличить прочностные показатели монолитного фундамента, то выбирают мелко заглубленный монолитный фундамент-плиту.

Для его обустройства достаточно лишь снять плодородный слой почвы и застелить подушку из песка и гравия. В результате верхняя поверхность плиты-фундамента оказывается немного, но все же выше уровня земли. Чтобы обеспечить такому фундаменту устойчивость к пучению земли в результате ее замерзания в зимний период, грунт вокруг фундамента утепляется.

Как видно, строительство монолитного плитного фундамента требует больших затрат строительных материалов, но в итоге позволяет обеспечить большую опорную площадь и высокие показатели прочности.

Для того чтобы понять есть ли необходимость в столь большой опорной площади под строительство, необходимо еще на этапе проектирования дома рассчитать нагрузку дома на фундамент и соотнести эти показатели с несущей способностью грунта на данном участке, где ведется или планируется строительство.

Плитный монолитный фундамент целесообразно выбрать в случае высокого уровня грунтовых вод, на слабых грунтах. Если характеристики грунта позволяют обойтись меньшей площадью опоры, стоит отдать предпочтение ленточному типу фундамента, что позволит существенно сократить расходы на закладку фундамента под строительство дома.

Устройство пола

Разбираясь, как залить плитный фундамент для дома с цоколем, необходимо рассмотреть разные варианты устройства.

Пол на лагах

Дальше по уровню закрепляют деревянные лаги. Если постройка обладает просторными размерами, в центральной части можно закрепить деревянные распорки, которые предотвратят деформацию доски.

Свободную площадь заполняют утеплителем. Если применяется минеральная вата, то в качестве дополнительного слоя будет использоваться пароизоляционная пленка. Поверх лагов закрепляется фанера толщиной 16 мм.

Наливной пол

Этот вариант укладки плит требует предварительного закрепления гидроизоляционной пленки на плите. Сверху крепят полимерный утеплитель. Это может быть пенопласт или пеноплекс.

Места стыков обрабатываются герметиком и закрываются пеной. На утеплителе размещается цементная стяжка толщиной 3-5 см с последующим армированием.

Пол сразу на плиту

Эта технология закрепления пола на ФЛ тоже требует укладки гидроизоляционного слоя и тканевого покрытия для выравнивания любых неровностей и дефектов. Поверх такой плиты можно размещать разные отделочные материалы, включая керамическую плитку, ламинат и паркетную доску.

Обустройство плитных фундаментов в Москве пользуется большим спросом. У технологии есть масса преимуществ, включая простоту монтажа, надежность и долговечность, устойчивость к любым воздействиям, а еще комфорт эксплуатации. К минусам можно отнести ряд финансовых вложений на покупку материалов и инструментов. Еще после закрепления плиты отсутствует возможность прокладывания подземных коммуникаций без демонтажа.

Как сделать монолитный фундамент для дома

Залить монолитный фундамент под дом не так просто. При установке монолитного ленточного фундамента для начала необходимо выкопать траншею. Важный момент – зачистка дна котлована перед возведением фундамента. Кроме того, необходимо следить за тем, чтобы туда не попала вода. Глубина траншеи должна соответствовать полностью подошве фундамента.

После чего делается песчаная подушка, где преимущественно используют песок либо некрупный щебень. Вся процедура повторяется несколько раз, утрамбовывая один слой за другим до тех пор, пока высота подушки не достигнет 0, 3-0, 6 м. После чего до уровня земли оставшуюся часть заливают бетоном.

Далее необходимо установить опалубку на основе дощатых щитов. Сверху щиты должны быть соединены планками. После чего необходимо уложить слои толя либо рубероида. Именно такая технология возведения фундаментов обеспечит надежную гидроизоляцию.

При строительстве деревянных домов используются фундаментальные панели толщиной в 26 см. Для их изготовления используют специальные добавки, которые повышают гидроизоляционные свойства.

В таком фундаменте сразу устанавливаются панели для коммуникационных отверстий, дверных и оконных проемов. Современные технологии позволят создать панели любых размеров и конфигураций.

На площадях с высоким уровнем грунтовых вод сооружают плитные фундаменты. Для его возведения устанавливают железобетонную плиту, закрепленную арматурным каркасом. Но иногда при сооружении котлована для возведения фундамента можно столкнуться с проблемой «слабого грунта». Для таких грунтов используются свайные фундаменты, позволяющие возводить сооружение на деформируемых основаниях.

Различают два вида свайных фундаментов: висячие сваи (передача усилий через боковое сопротивление) и фундаменты стоечного типа: (работающие за счет опоры). Благодаря механизации установки свайного фундамента повысилась их эффективность, вследствие чего такого рода фундаменты только набирают популярность.

Источники

• -plita-svoimi-rukami
• -doma/
• _plitnogo_fundamenta_dlya_
• -f/
• -fundament/
• -plity-lentochnogo-fundamenta
• -fundament-dlya-doma/

[свернуть]
